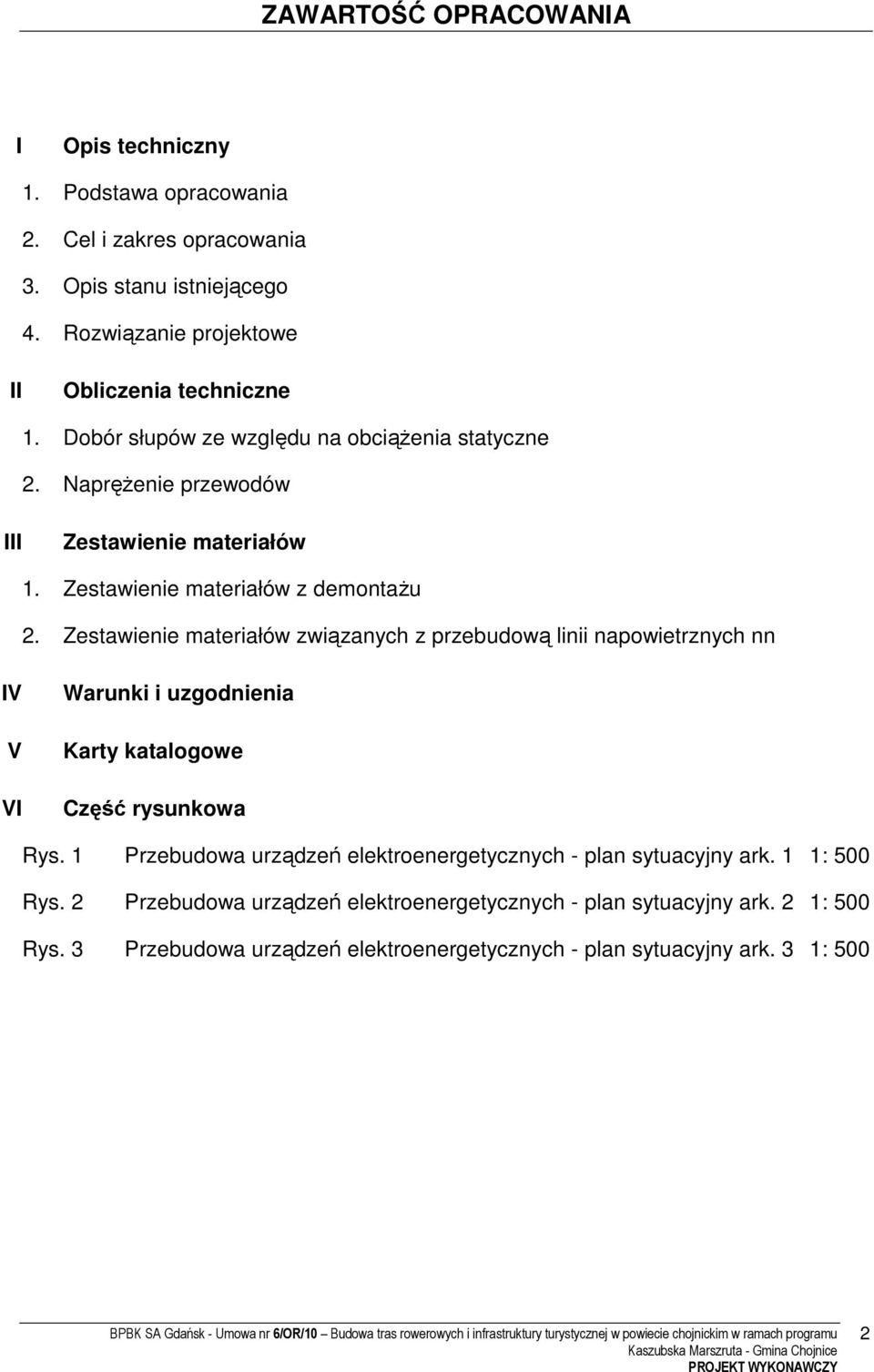

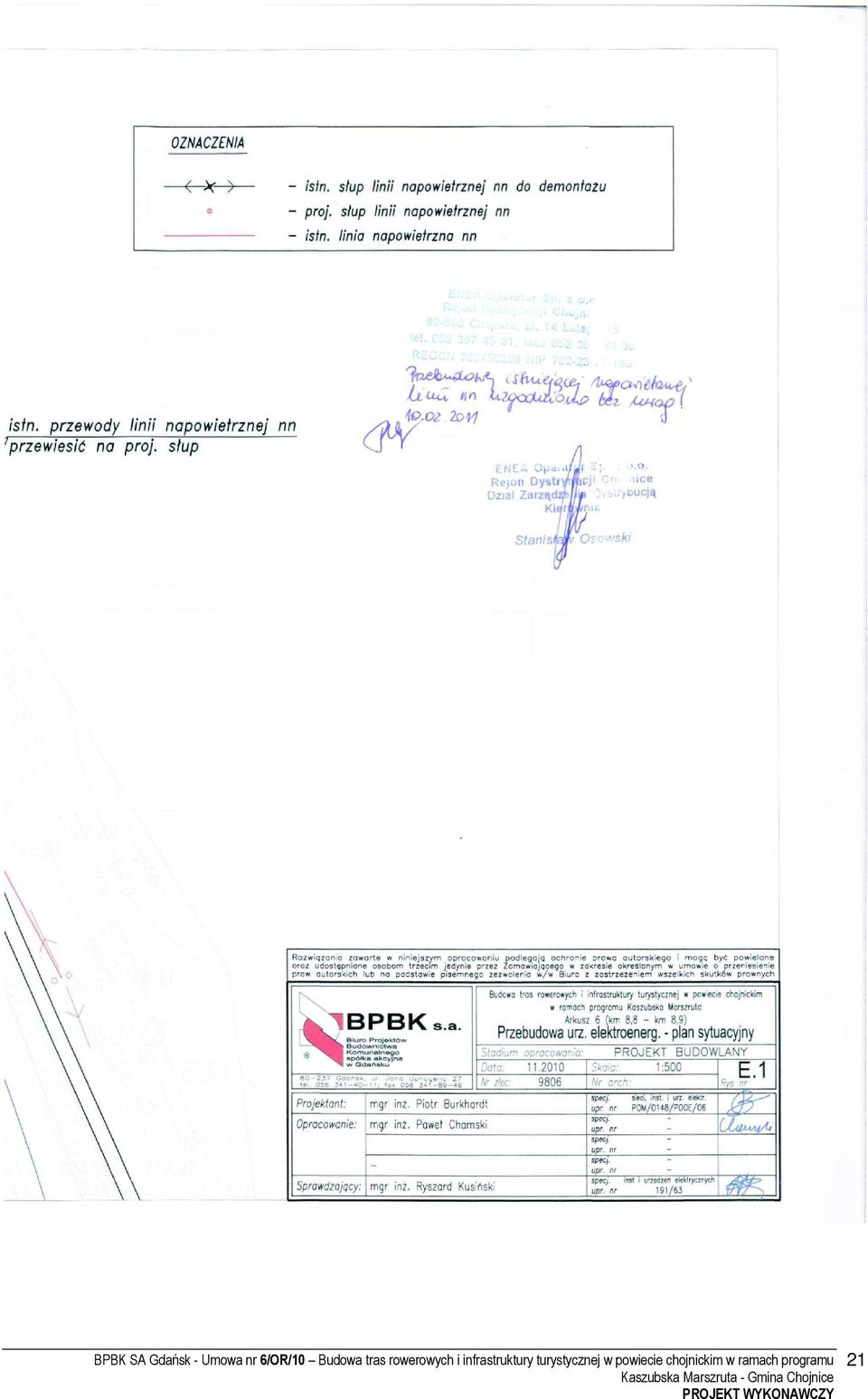

1 ZAWARTOŚĆ OPRACOWANIA I Opis techniczny 1. Podstawa opracowania 2. Cel i zakres opracowania 3. Opis stanu istniejącego 4. Rozwiązanie projektowe II Obliczenia techniczne 1. Dobór słupów ze względu na obciążenia statyczne 2. Naprężenie przewodów III Zestawienie materiałów 1. Zestawienie materiałów z demontażu 2. Zestawienie materiałów związanych z przebudową linii napowietrznych nn IV V VI Warunki i uzgodnienia Karty katalogowe Część rysunkowa Rys. 1 Przebudowa urządzeń elektroenergetycznych - plan sytuacyjny ark. 1 1: 500 Rys. 2 Przebudowa urządzeń elektroenergetycznych - plan sytuacyjny ark. 2 1: 500 Rys. 3 Przebudowa urządzeń elektroenergetycznych - plan sytuacyjny ark. 3 1: 500 2

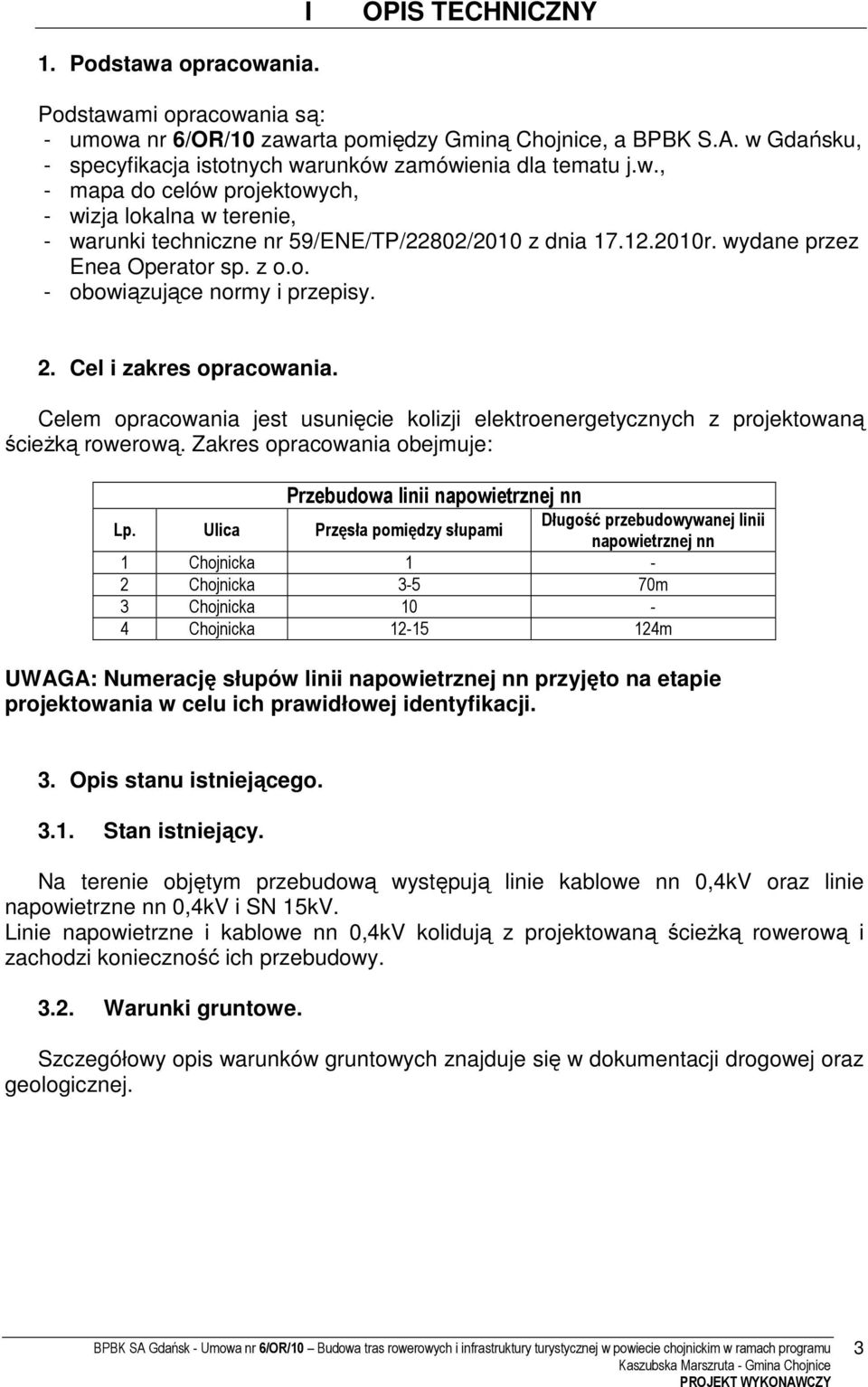

2 I OPIS TECHNICZNY 1. Podstawa opracowania. Podstawami opracowania są: - umowa nr 6/OR/10 zawarta pomiędzy Gminą Chojnice, a BPBK S.A. w Gdańsku, - specyfikacja istotnych warunków zamówienia dla tematu j.w., - mapa do celów projektowych, - wizja lokalna w terenie, - warunki techniczne nr 59/ENE/TP/22802/2010 z dnia r. wydane przez Enea Operator sp. z o.o. - obowiązujące normy i przepisy. 2. Cel i zakres opracowania. Celem opracowania jest usunięcie kolizji elektroenergetycznych z projektowaną ścieżką rowerową. Zakres opracowania obejmuje: Przebudowa linii napowietrznej nn Lp. Ulica Przęsła pomiędzy słupami Długość przebudowywanej linii napowietrznej nn 1 Chojnicka 1-2 Chojnicka m 3 Chojnicka 10-4 Chojnicka m UWAGA: Numerację słupów linii napowietrznej nn przyjęto na etapie projektowania w celu ich prawidłowej identyfikacji. 3. Opis stanu istniejącego Stan istniejący. Na terenie objętym przebudową występują linie kablowe nn 0,4kV oraz linie napowietrzne nn 0,4kV i SN 15kV. Linie napowietrzne i kablowe nn 0,4kV kolidują z projektowaną ścieżką rowerową i zachodzi konieczność ich przebudowy Warunki gruntowe. Szczegółowy opis warunków gruntowych znajduje się w dokumentacji drogowej oraz geologicznej. 3

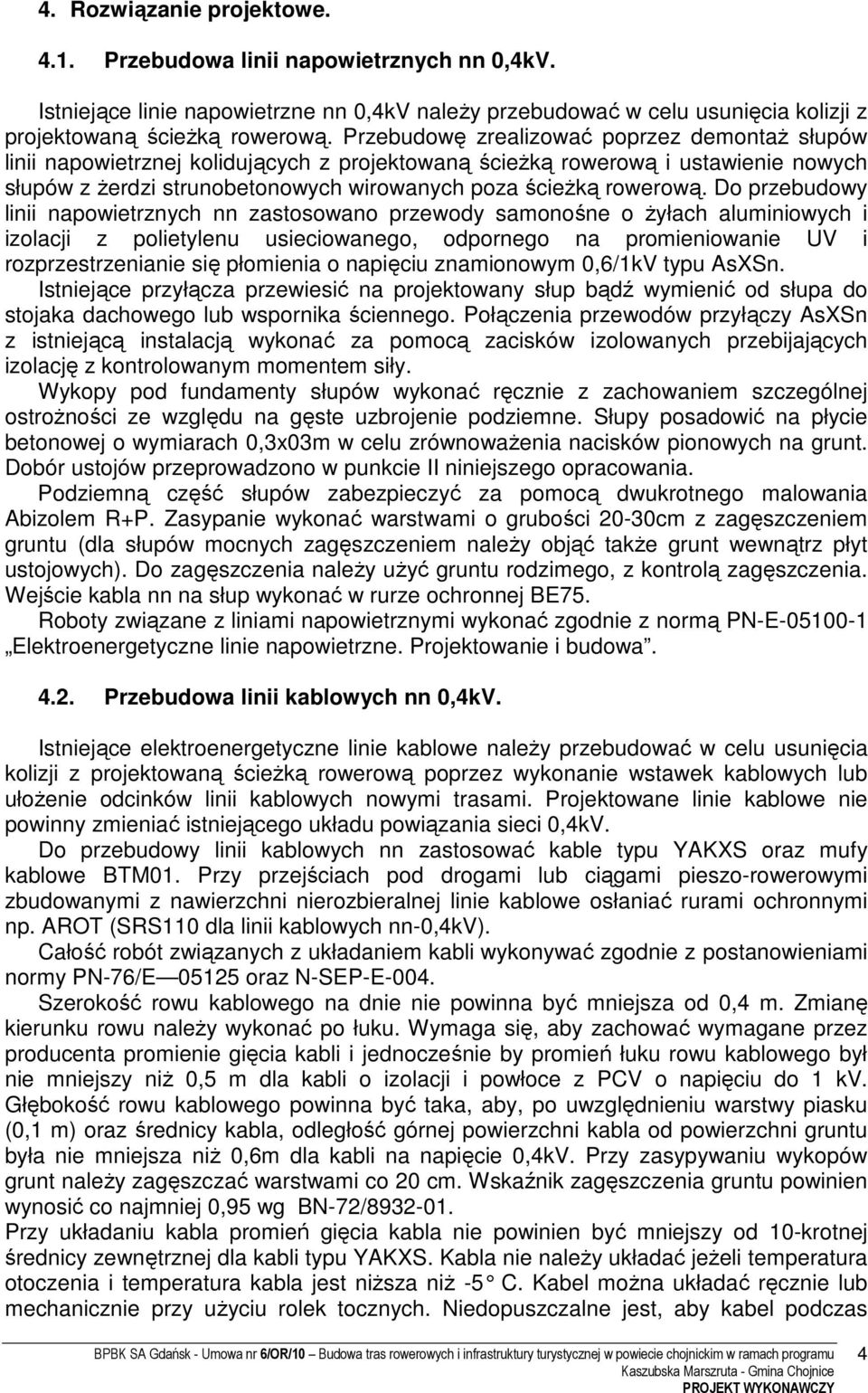

3 4. Rozwiązanie projektowe Przebudowa linii napowietrznych nn 0,4kV. Istniejące linie napowietrzne nn 0,4kV należy przebudować w celu usunięcia kolizji z projektowaną ścieżką rowerową. Przebudowę zrealizować poprzez demontaż słupów linii napowietrznej kolidujących z projektowaną ścieżką rowerową i ustawienie nowych słupów z żerdzi strunobetonowych wirowanych poza ścieżką rowerową. Do przebudowy linii napowietrznych nn zastosowano przewody samonośne o żyłach aluminiowych i izolacji z polietylenu usieciowanego, odpornego na promieniowanie UV i rozprzestrzenianie się płomienia o napięciu znamionowym 0,6/1kV typu AsXSn. Istniejące przyłącza przewiesić na projektowany słup bądź wymienić od słupa do stojaka dachowego lub wspornika ściennego. Połączenia przewodów przyłączy AsXSn z istniejącą instalacją wykonać za pomocą zacisków izolowanych przebijających izolację z kontrolowanym momentem siły. Wykopy pod fundamenty słupów wykonać ręcznie z zachowaniem szczególnej ostrożności ze względu na gęste uzbrojenie podziemne. Słupy posadowić na płycie betonowej o wymiarach 0,3x03m w celu zrównoważenia nacisków pionowych na grunt. Dobór ustojów przeprowadzono w punkcie II niniejszego opracowania. Podziemną część słupów zabezpieczyć za pomocą dwukrotnego malowania Abizolem R+P. Zasypanie wykonać warstwami o grubości 20-30cm z zagęszczeniem gruntu (dla słupów mocnych zagęszczeniem należy objąć także grunt wewnątrz płyt ustojowych). Do zagęszczenia należy użyć gruntu rodzimego, z kontrolą zagęszczenia. Wejście kabla nn na słup wykonać w rurze ochronnej BE75. Roboty związane z liniami napowietrznymi wykonać zgodnie z normą PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa Przebudowa linii kablowych nn 0,4kV. Istniejące elektroenergetyczne linie kablowe należy przebudować w celu usunięcia kolizji z projektowaną ścieżką rowerową poprzez wykonanie wstawek kablowych lub ułożenie odcinków linii kablowych nowymi trasami. Projektowane linie kablowe nie powinny zmieniać istniejącego układu powiązania sieci 0,4kV. Do przebudowy linii kablowych nn zastosować kable typu YAKXS oraz mufy kablowe BTM01. Przy przejściach pod drogami lub ciągami pieszo-rowerowymi zbudowanymi z nawierzchni nierozbieralnej linie kablowe osłaniać rurami ochronnymi np. AROT (SRS110 dla linii kablowych nn-0,4kv). Całość robót związanych z układaniem kabli wykonywać zgodnie z postanowieniami normy PN-76/E oraz N-SEP-E-004. Szerokość rowu kablowego na dnie nie powinna być mniejsza od 0,4 m. Zmianę kierunku rowu należy wykonać po łuku. Wymaga się, aby zachować wymagane przez producenta promienie gięcia kabli i jednocześnie by promień łuku rowu kablowego był nie mniejszy niż 0,5 m dla kabli o izolacji i powłoce z PCV o napięciu do 1 kv. Głębokość rowu kablowego powinna być taka, aby, po uwzględnieniu warstwy piasku (0,1 m) oraz średnicy kabla, odległość górnej powierzchni kabla od powierzchni gruntu była nie mniejsza niż 0,6m dla kabli na napięcie 0,4kV. Przy zasypywaniu wykopów grunt należy zagęszczać warstwami co 20 cm. Wskaźnik zagęszczenia gruntu powinien wynosić co najmniej 0,95 wg BN-72/ Przy układaniu kabla promień gięcia kabla nie powinien być mniejszy od 10-krotnej średnicy zewnętrznej dla kabli typu YAKXS. Kabla nie należy układać jeżeli temperatura otoczenia i temperatura kabla jest niższa niż -5 C. Kabel można układać ręcznie lub mechanicznie przy użyciu rolek tocznych. Niedopuszczalne jest, aby kabel podczas 4

4 układania ocierał się o podłoże. W gruntach nie piaszczystych kable należy układać na warstwie piasku o grubości 0,1 m, następnie kabel należy zasypać warstwą piasku o grubości 0,1 m. Pozostałą część wykopu należy zasypać gruntem rodzimym. Wymagane jest zagęszczanie gruntu warstwami o grubości 0,2m do uzyskania współczynnika Is 0,95 dla odcinków poza korpusem drogi i Is 1,03 w obrębie korpusu drogowego. Kable powinny być ułożone w wykopie linią falistą z zapasem nie mniejszym niż 1% długości wykopu. Kable krzyżujące się z innymi kablami oraz z występującym uzbrojeniem podziemnym (rurociągi) lub drogami, torami itp. należy chronić i zabezpieczać zgodnie ze szczegółowymi wymaganiami normy N-SEP-E 004. Każdą linię kablową należy na całej długości oznakować za pomocą trwałych oznaczników nakładanych na kabel co 10 m oraz za pomocą pasa folii z tworzywa sztucznego (grubość minimalna 0,5 mm, szerokość wystarczająca do przykrycia wszystkich kabli ale nie mniej niż 200 mm) ułożonego w ziemi nad kablem w kolorze niebieskim dla kabli o napięciu do 1 kv. Należy oznakować miejsca muf kablowych Uwagi końcowe. Roboty związane z przebudową urządzeń elektroenergetycznych może wykonywać jedynie wykonawca branży elektrycznej posiadający duże doświadczenie w utrzymaniu i budowie urządzeń elektroenergetycznych. Roboty ziemne wykonywać ręcznie. Występujące kable traktować jako czynne. Przy słupach i złączach kablowych pozostawić odpowiednie zapasy kabli. Przed przystąpieniem do prac powiadomić na piśmie zainteresowane instytucje celem wyznaczenia nadzoru technicznego. Do budowy należy stosować wyłącznie materiały dopuszczone do stosowania w budownictwie zgodnie z Prawem Budowlanym, posiadające atesty, deklaracje zgodności itp. Wszelkie zmiany wynikłe w trakcie budowy nanieść na dokumentację przed odbiorem inwestycji. Całość prac wykonać zgodnie z obowiązującymi normami i przepisami (PBUE, Warunki Techniczne wykonywania i odbioru robót budowlano montażowych tom V, Instalacje elektryczne itp.). 5

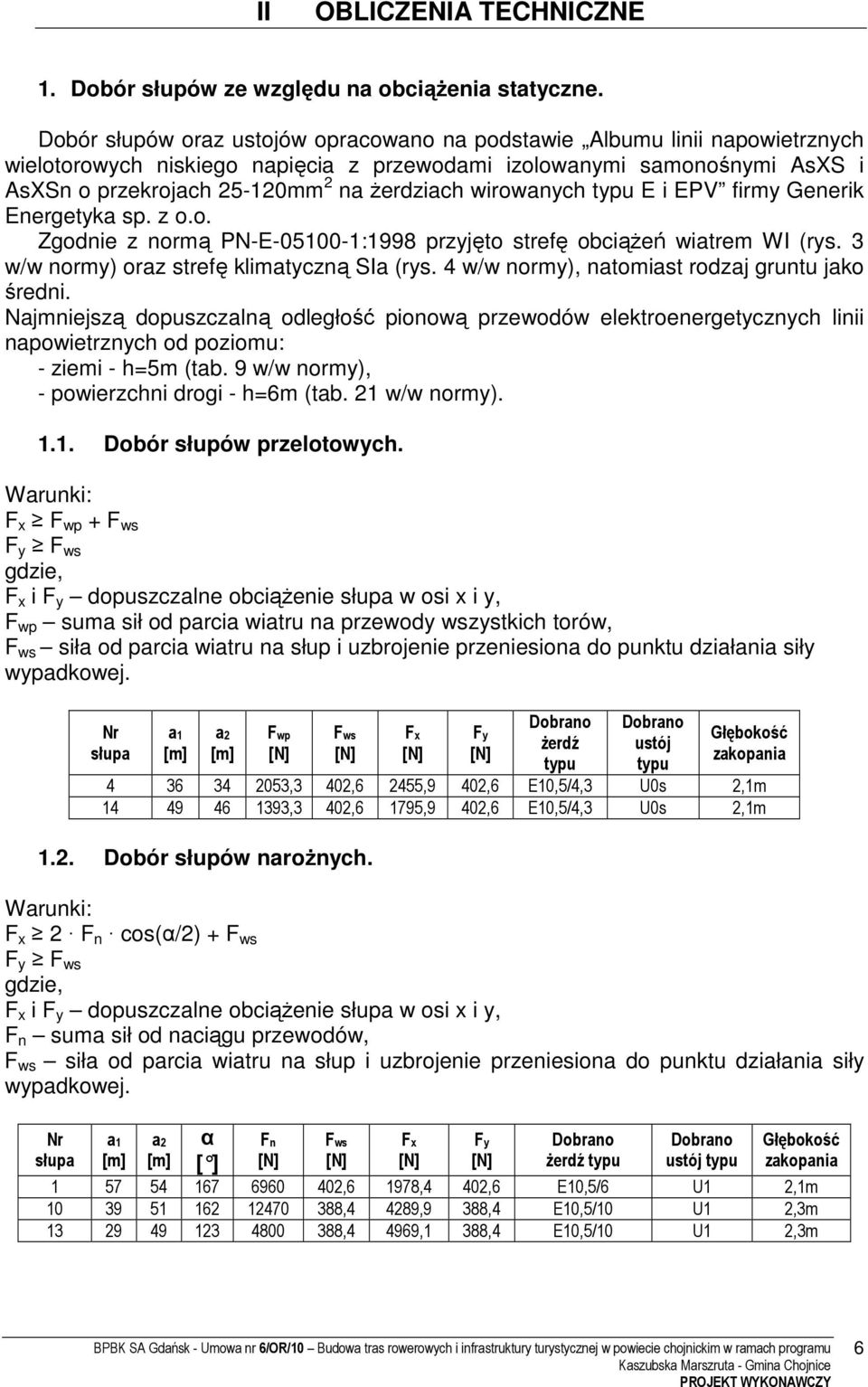

5 II OBLICZENIA TECHNICZNE 1. Dobór słupów ze względu na obciążenia statyczne. Dobór słupów oraz ustojów opracowano na podstawie Albumu linii napowietrznych wielotorowych niskiego napięcia z przewodami izolowanymi samonośnymi AsXS i AsXSn o przekrojach mm 2 na żerdziach wirowanych typu E i EPV firmy Generik Energetyka sp. z o.o. Zgodnie z normą PN-E :1998 przyjęto strefę obciążeń wiatrem WI (rys. 3 w/w normy) oraz strefę klimatyczną SIa (rys. 4 w/w normy), natomiast rodzaj gruntu jako średni. Najmniejszą dopuszczalną odległość pionową przewodów elektroenergetycznych linii napowietrznych od poziomu: - ziemi - h=5m (tab. 9 w/w normy), - powierzchni drogi - h=6m (tab. 21 w/w normy) Dobór słupów przelotowych. Warunki: F x F wp + F ws F y F ws gdzie, F x i F y dopuszczalne obciążenie słupa w osi x i y, F wp suma sił od parcia wiatru na przewody wszystkich torów, F ws siła od parcia wiatru na słup i uzbrojenie przeniesiona do punktu działania siły wypadkowej. Nr słupa a1 [m] a2 [m] Fwp [N] Fws [N] Fx [N] Fy [N] Dobrano żerdź typu Dobrano ustój typu Głębokość zakopania ,3 402,6 2455,9 402,6 E10,5/4,3 U0s 2,1m ,3 402,6 1795,9 402,6 E10,5/4,3 U0s 2,1m 1.2. Dobór słupów narożnych. Warunki: F x 2 F n cos(α/2) + F ws F y F ws gdzie, F x i F y dopuszczalne obciążenie słupa w osi x i y, F n suma sił od naciągu przewodów, F ws siła od parcia wiatru na słup i uzbrojenie przeniesiona do punktu działania siły wypadkowej. Nr słupa a1 [m] a2 [m] α [ ] Fn [N] Fws [N] Fx [N] Fy [N] Dobrano żerdź typu Dobrano ustój typu Głębokość zakopania ,6 1978,4 402,6 E10,5/6 U1 2,1m ,4 4289,9 388,4 E10,5/10 U1 2,3m ,4 4969,1 388,4 E10,5/10 U1 2,3m 6

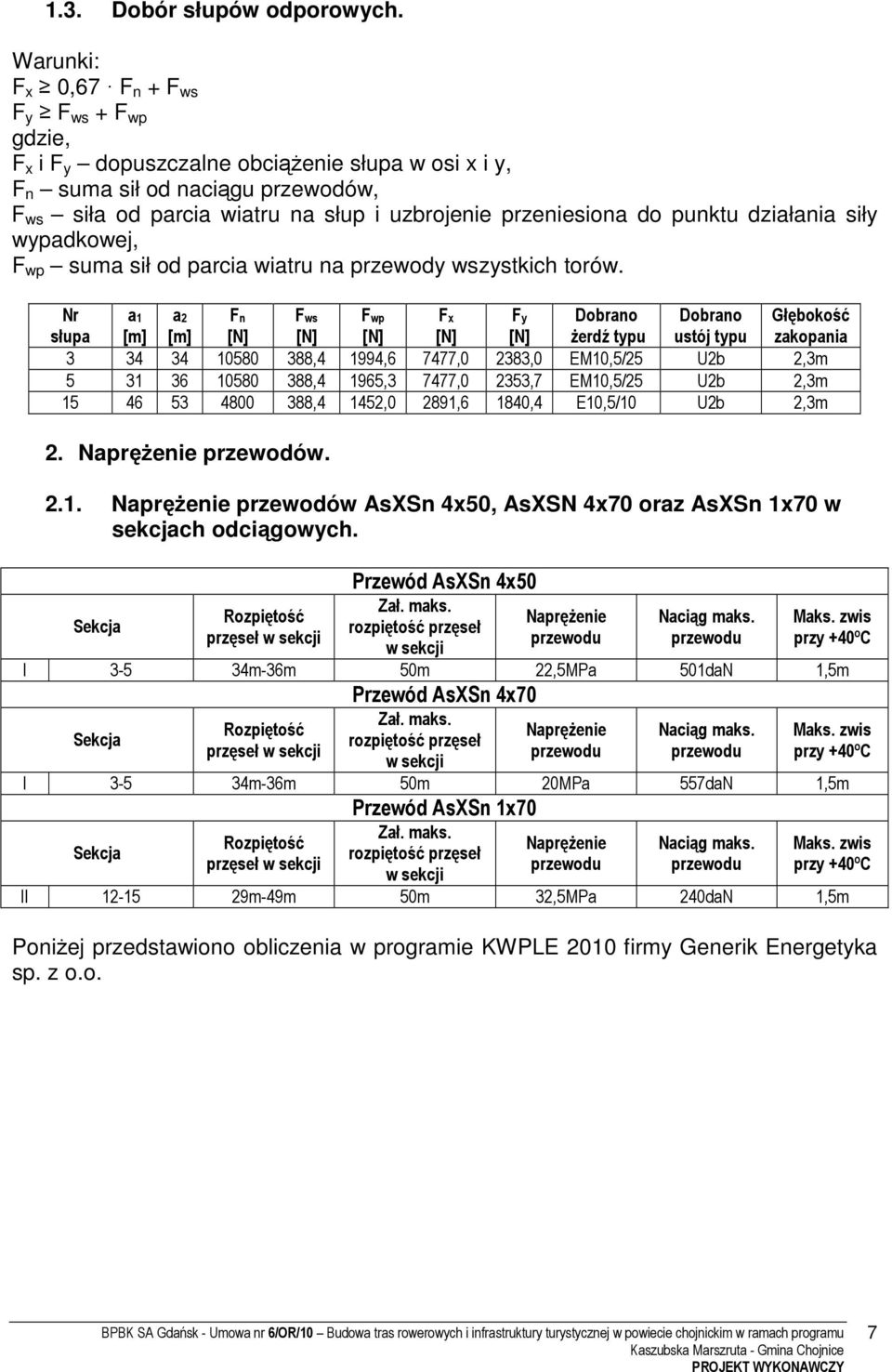

6 1.3. Dobór słupów odporowych. Warunki: F x 0,67 F n + F ws F y F ws + F wp gdzie, F x i F y dopuszczalne obciążenie słupa w osi x i y, F n suma sił od naciągu przewodów, F ws siła od parcia wiatru na słup i uzbrojenie przeniesiona do punktu działania siły wypadkowej, F wp suma sił od parcia wiatru na przewody wszystkich torów. Nr słupa a1 [m] a2 [m] Fn [N] Fws [N] Fwp [N] Fx [N] Fy [N] Dobrano żerdź typu Dobrano ustój typu ,4 1994,6 7477,0 2383,0 EM10,5/25 U2b 2,3m ,4 1965,3 7477,0 2353,7 EM10,5/25 U2b 2,3m ,4 1452,0 2891,6 1840,4 E10,5/10 U2b 2,3m 2. Naprężenie przewodów. Głębokość zakopania 2.1. Naprężenie przewodów AsXSn 4x50, AsXSN 4x70 oraz AsXSn 1x70 w sekcjach odciągowych. Sekcja Rozpiętość przęseł w sekcji Przewód AsXSn 4x50 Zał. maks. rozpiętość przęseł w sekcji Naprężenie przewodu Naciąg maks. przewodu Maks. zwis przy +40ºC I m-36m 50m 22,5MPa 501daN 1,5m Sekcja Rozpiętość przęseł w sekcji Przewód AsXSn 4x70 Zał. maks. rozpiętość przęseł w sekcji Naprężenie przewodu Naciąg maks. przewodu Maks. zwis przy +40ºC I m-36m 50m 20MPa 557daN 1,5m Sekcja Rozpiętość przęseł w sekcji Przewód AsXSn 1x70 Zał. maks. rozpiętość przęseł w sekcji Naprężenie przewodu Naciąg maks. przewodu Maks. zwis przy +40ºC II m-49m 50m 32,5MPa 240daN 1,5m Poniżej przedstawiono obliczenia w programie KWPLE 2010 firmy Generik Energetyka sp. z o.o. 7

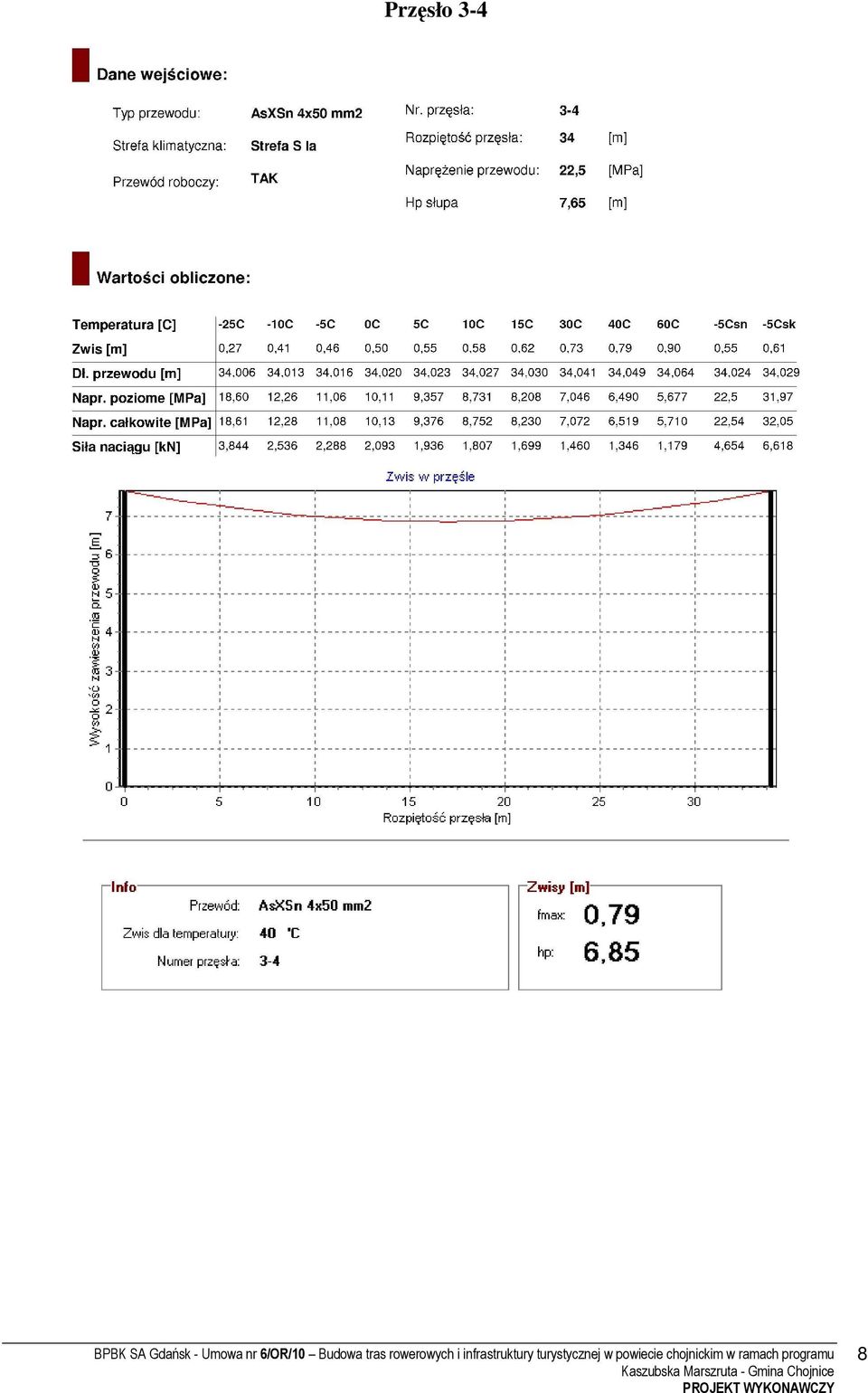

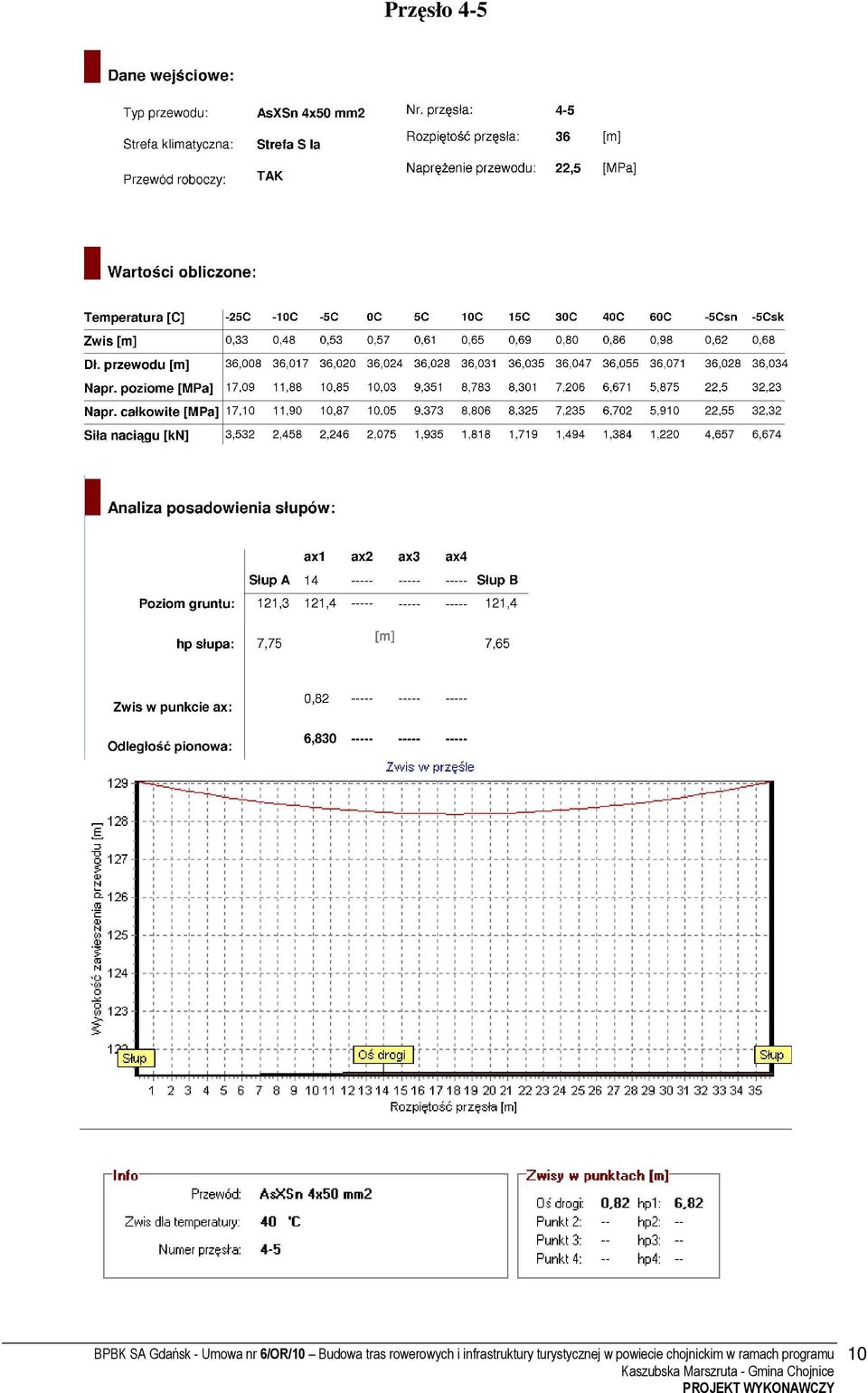

7 Przęsło 3-4 8

8 9

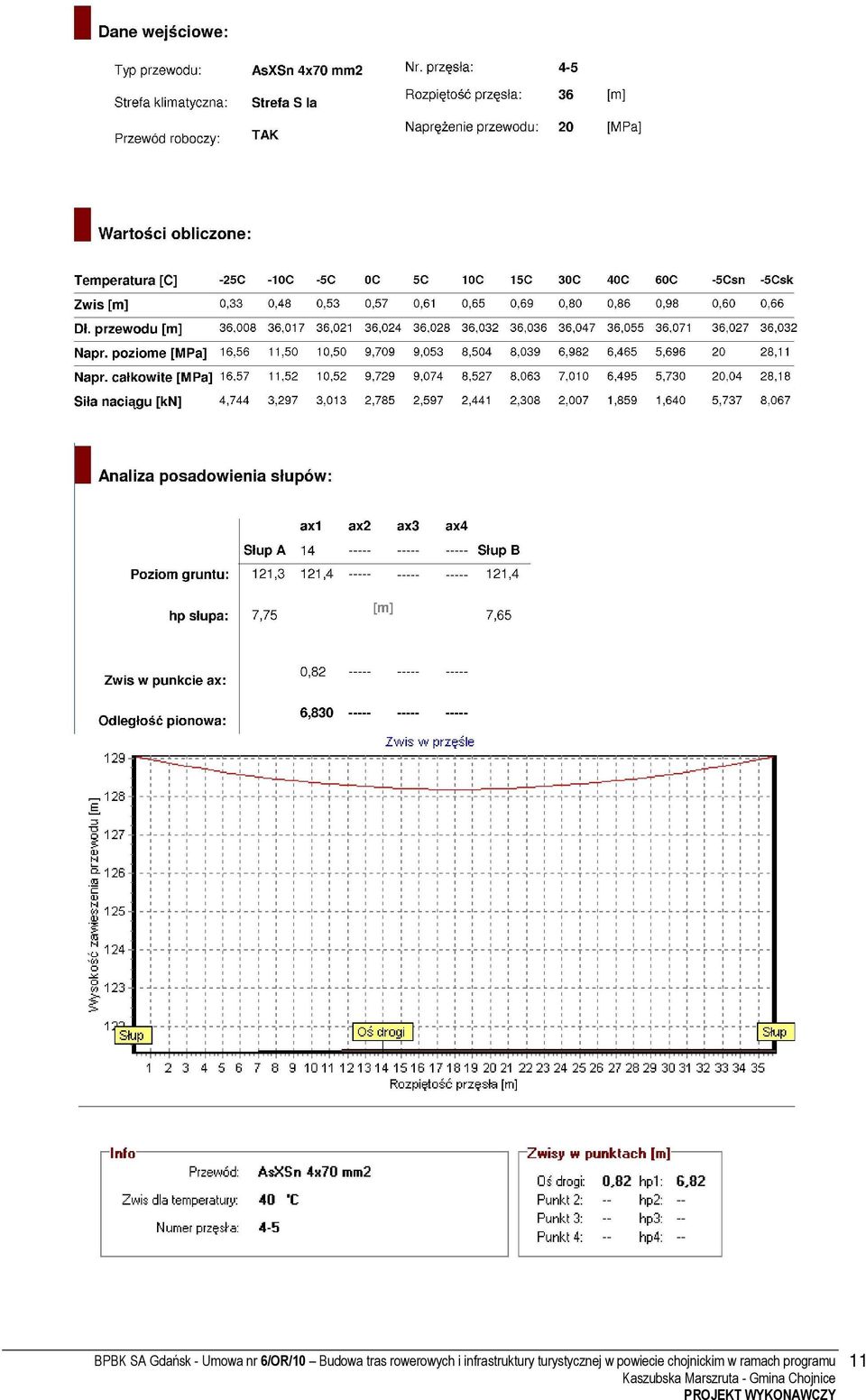

9 Przęsło

10 11

11 Przęsło

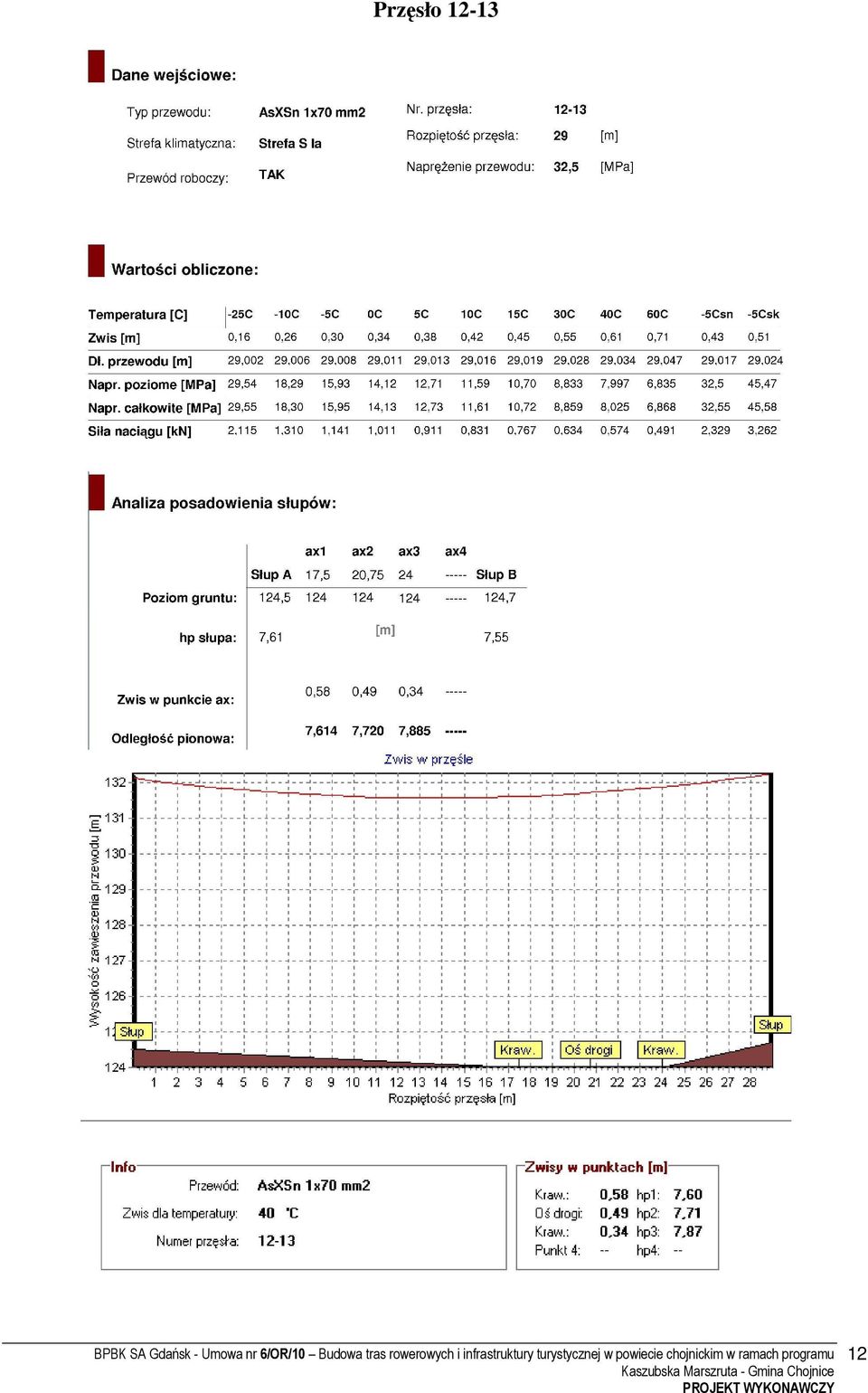

12 Przęsło

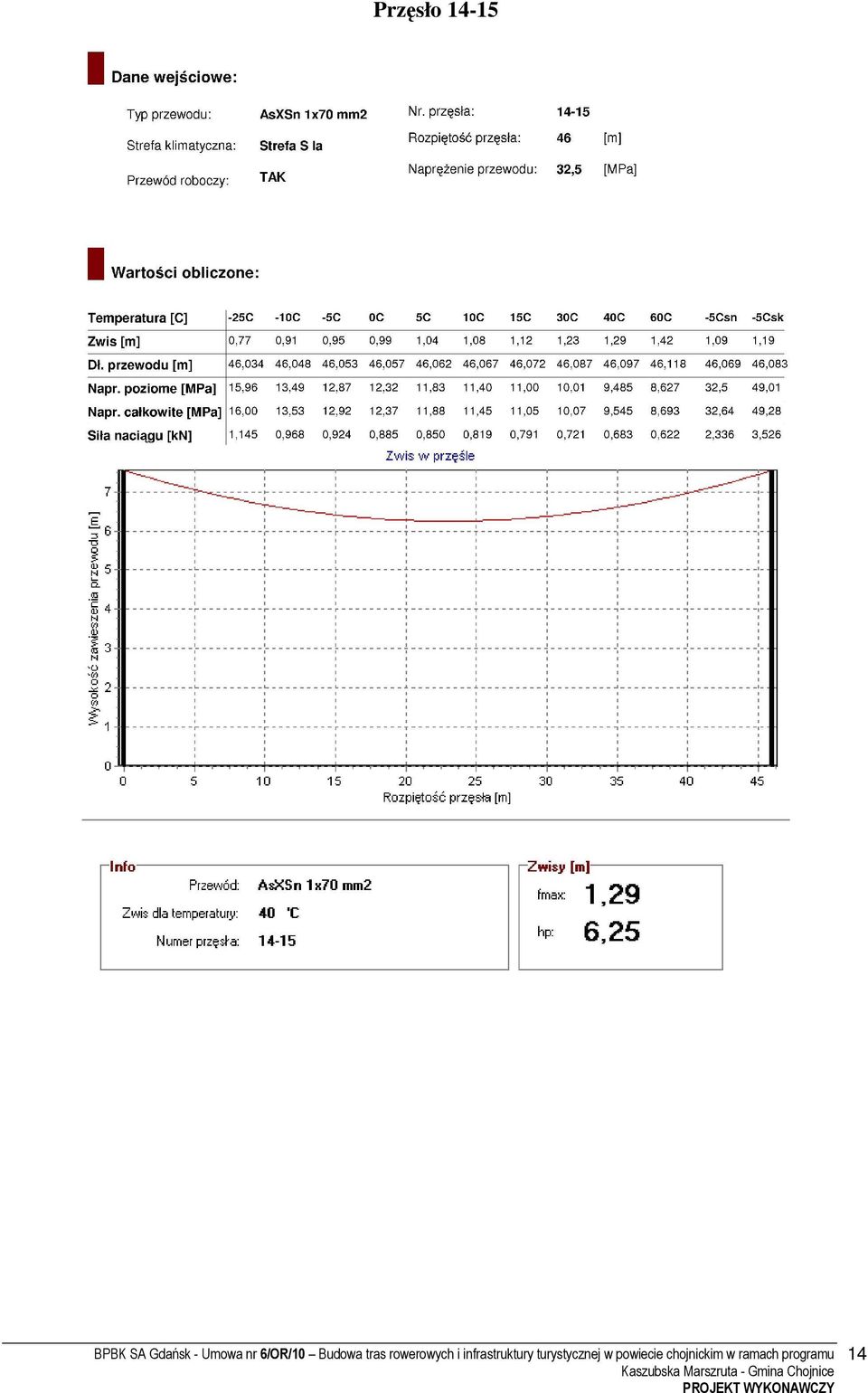

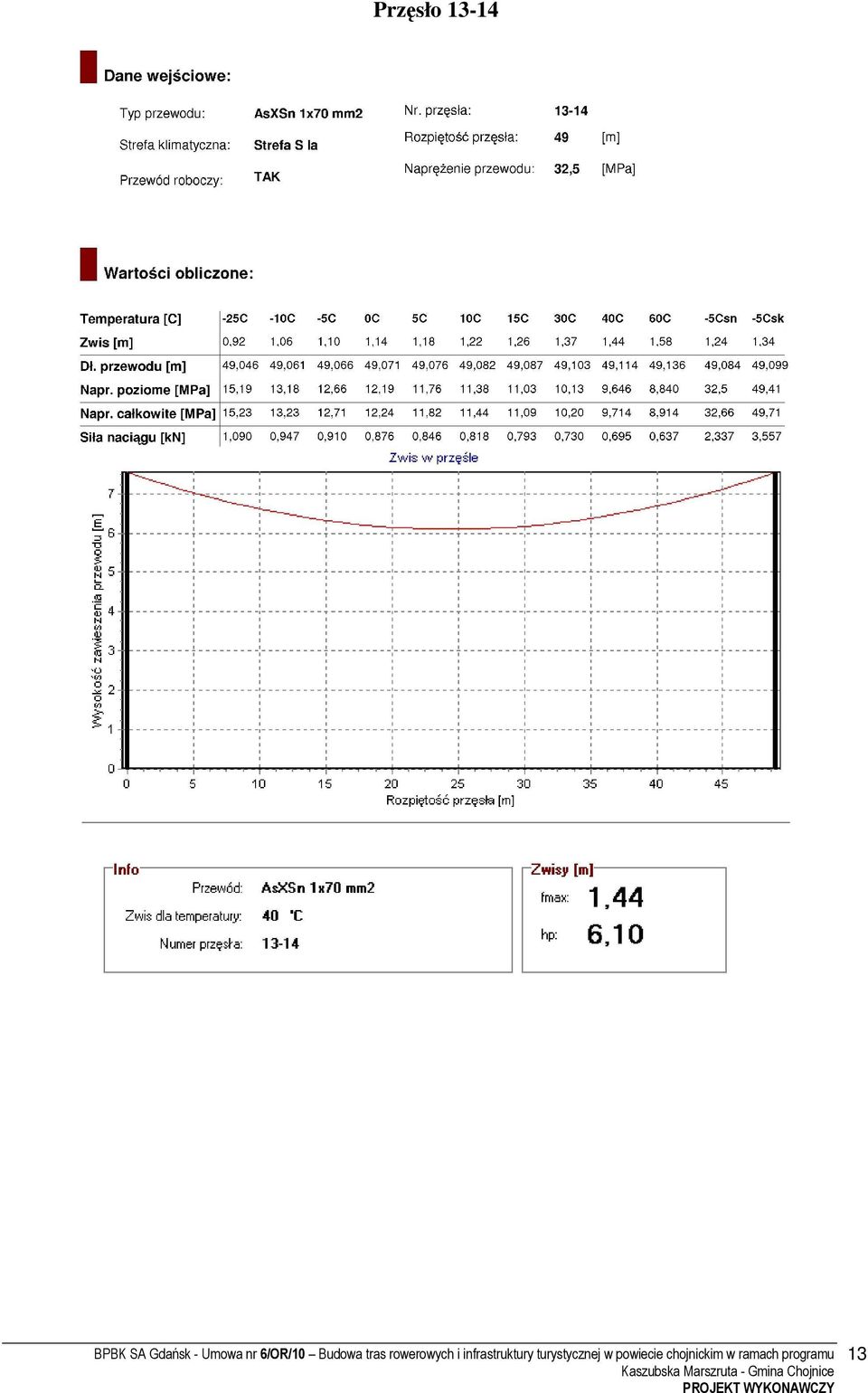

13 Przęsło

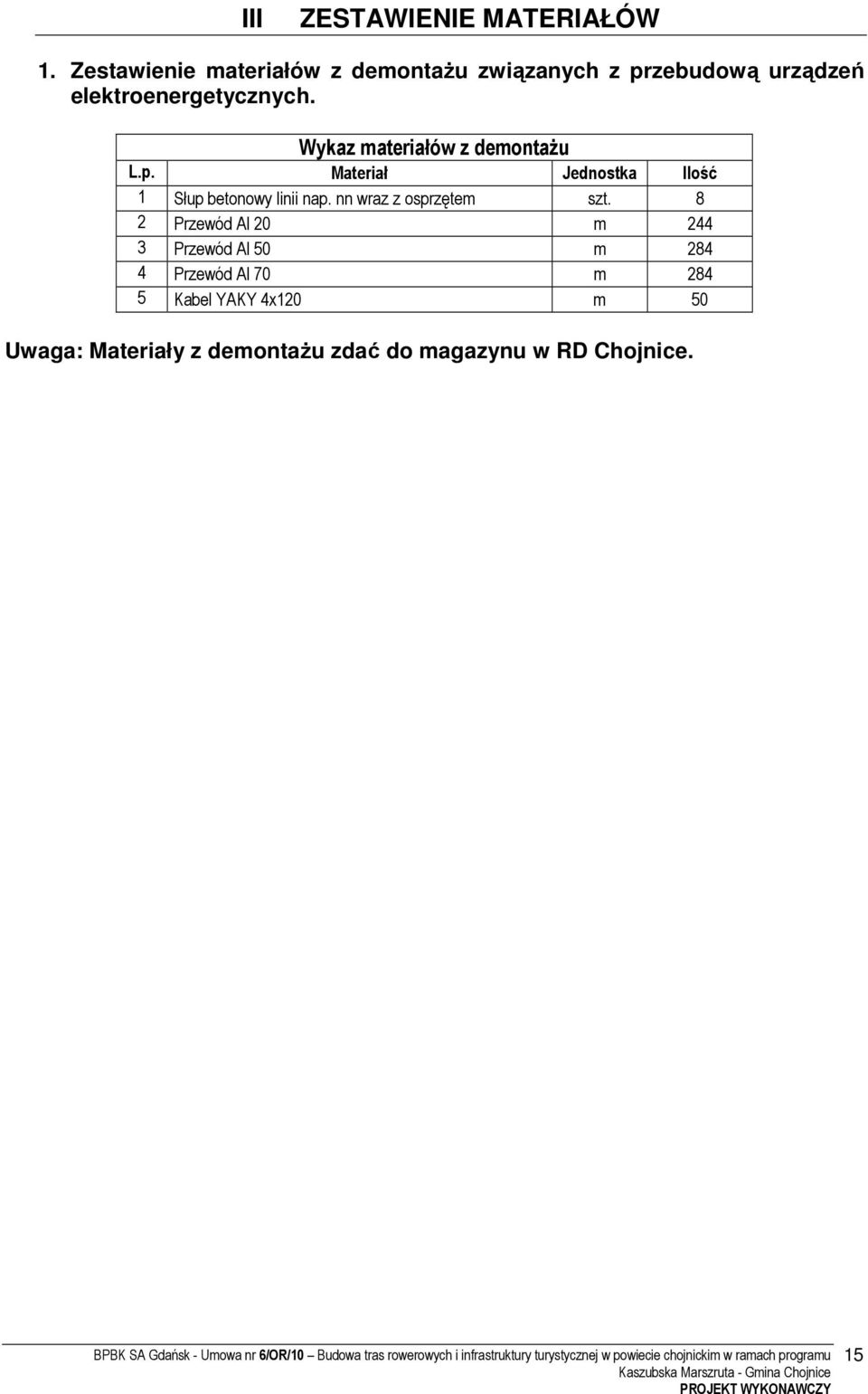

14 III ZESTAWIENIE MATERIAŁÓW 1. Zestawienie materiałów z demontażu związanych z przebudową urządzeń elektroenergetycznych. Wykaz materiałów z demontażu L.p. Materiał Jednostka Ilość 1 Słup betonowy linii nap. nn wraz z osprzętem szt. 8 2 Przewód Al 20 m Przewód Al 50 m Przewód Al 70 m Kabel YAKY 4x120 m 50 Uwaga: Materiały z demontażu zdać do magazynu w RD Chojnice. 15

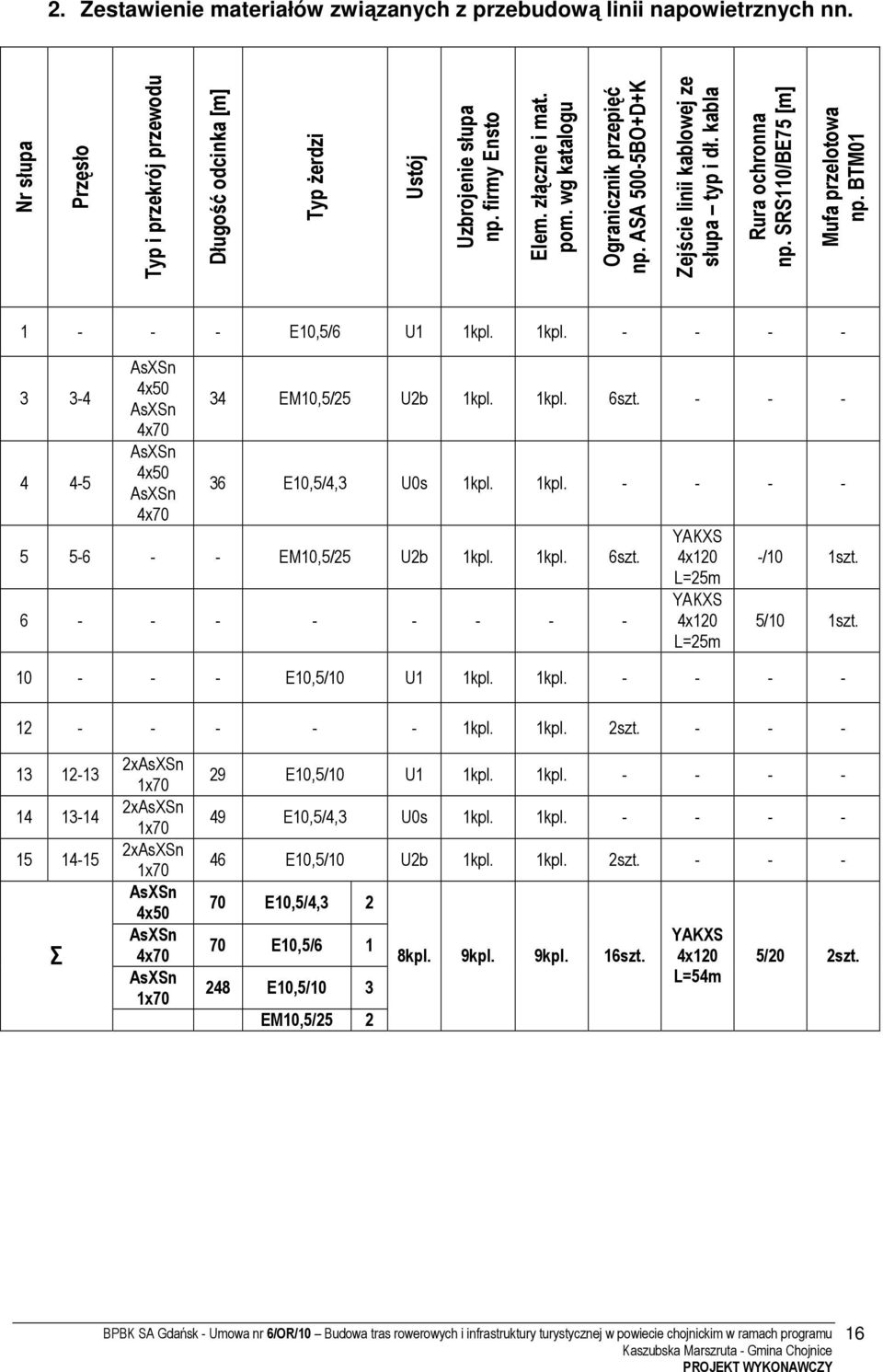

15 2. Zestawienie materiałów związanych z przebudową linii napowietrznych nn. Nr słupa Przęsło Typ i przekrój przewodu Długość odcinka [m] Typ żerdzi Ustój Uzbrojenie słupa np. firmy Ensto Elem. złączne i mat. pom. wg katalogu Ogranicznik przepięć np. ASA 500-5BO+D+K Zejście linii kablowej ze słupa typ i dł. kabla Rura ochronna np. SRS110/BE75 [m] Mufa przelotowa np. BTM E10,5/6 U1 1kpl. 1kpl AsXSn 4x50 AsXSn 4x70 AsXSn 4x50 AsXSn 4x70 34 EM10,5/25 U2b 1kpl. 1kpl. 6szt E10,5/4,3 U0s 1kpl. 1kpl EM10,5/25 U2b 1kpl. 1kpl. 6szt YAKXS 4x120 L=25m YAKXS 4x120 L=25m -/10 1szt. 5/10 1szt E10,5/10 U1 1kpl. 1kpl kpl. 1kpl. 2szt Σ 2xAsXSn 1x70 2xAsXSn 1x70 2xAsXSn 1x70 AsXSn 4x50 AsXSn 4x70 AsXSn 1x70 29 E10,5/10 U1 1kpl. 1kpl E10,5/4,3 U0s 1kpl. 1kpl E10,5/10 U2b 1kpl. 1kpl. 2szt E10,5/4, E10,5/ E10,5/10 3 EM10,5/25 2 8kpl. 9kpl. 9kpl. 16szt. YAKXS 4x120 L=54m 5/20 2szt. 16

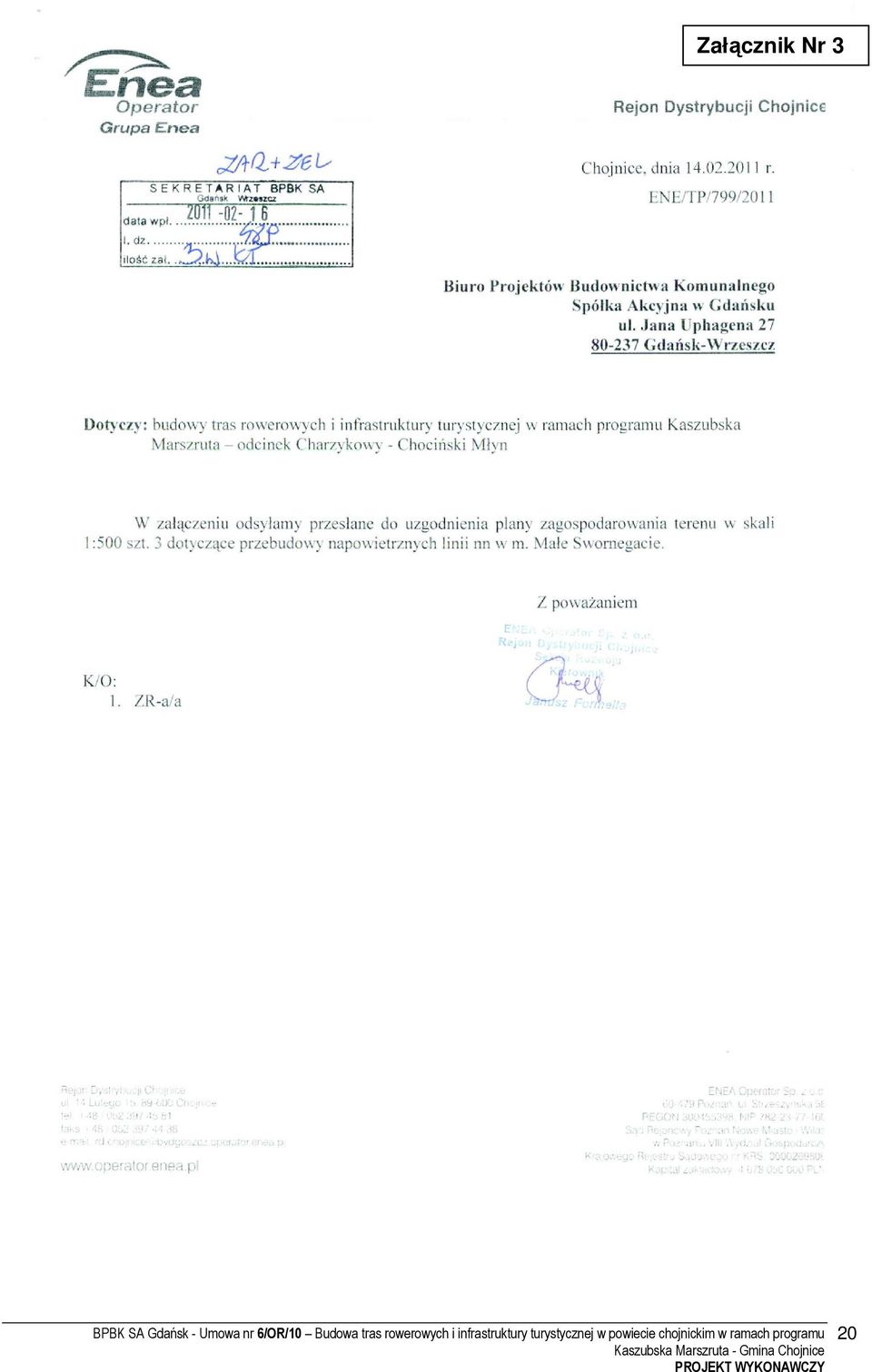

16 IV WARUNKI I UZGODNIENIA Lp Jednostka wydająca dokument, adres Enea Operator sp. z o.o. Rejon Dystrybucji Chojnice ul. 14 Lutego Chojnice Enea Operator sp. z o.o. Rejon Dystrybucji Chojnice ul. 14 Lutego Chojnice Enea Operator sp. z o.o. Rejon Dystrybucji Chojnice ul. 14 Lutego Chojnice Starostwo Powiatowe w Chojnicach Wydział Geodezji i Nieruchomości Zespół Uzgadniania Dokumentacji ul. Człuchowska Chojnice Numer załącznika Charakter i numer dokumentu Warunki techniczne nr 59/ENE/TP/22802/2010 z dnia r. Uzgodnienie nr ENE/TP/332/2011 z dnia r. Uzgodnienie nr ENE/TP/799/2011 z dnia r. 4 Opinia nr GN z dnia r. 17

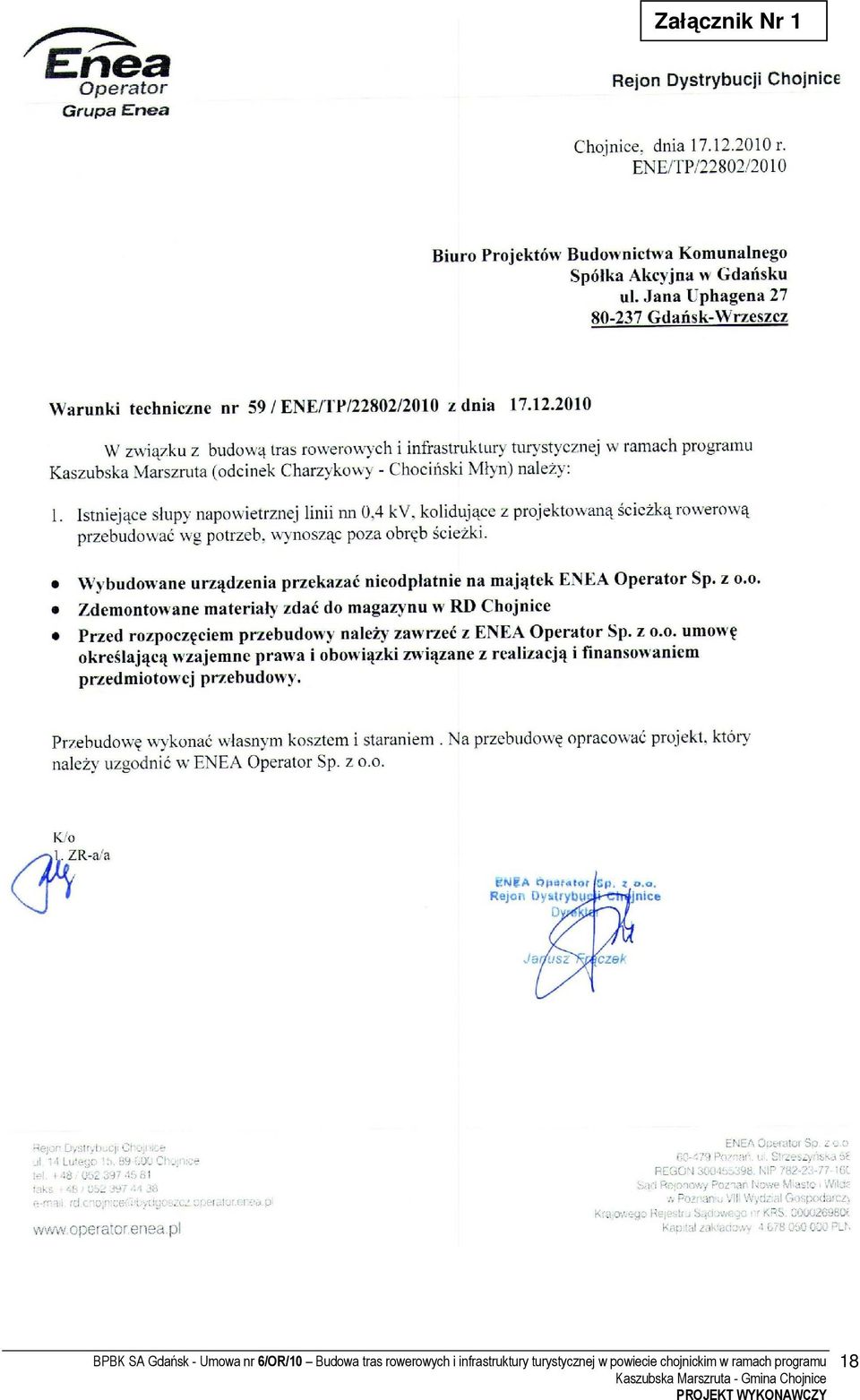

17 Załącznik Nr 1 18
