Garbarska 21 A Oddział Łódź - Miasto 90-021 Łódź, ul. Tuwima 58 PROJEKTANT: inż.

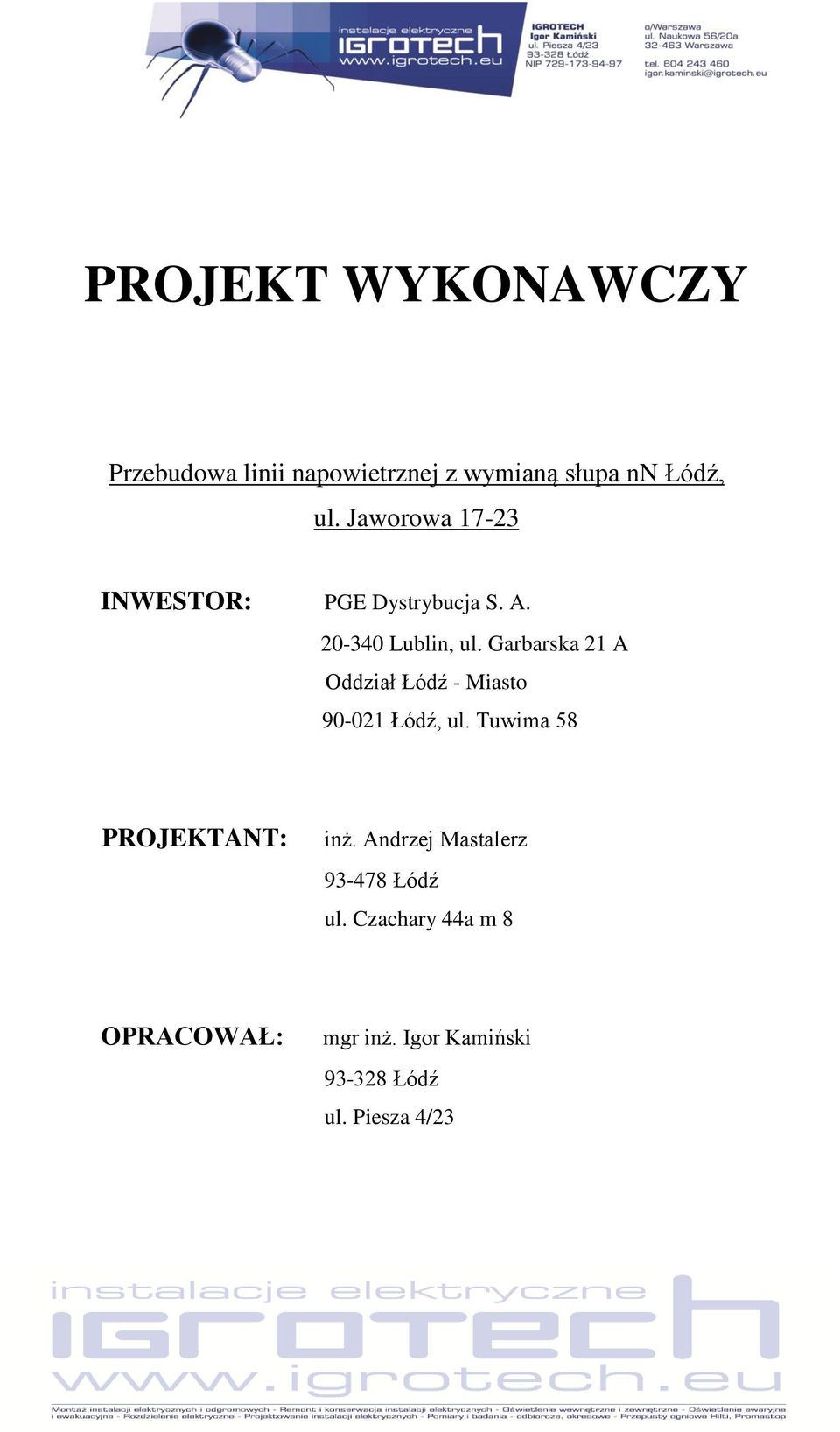

1 PROJEKT WYKONAWCZY Przebudowa linii napowietrznej z wymianą słupa nn Łódź, ul. Jaworowa INWESTOR: PGE Dystrybucja S. A Lublin, ul. Garbarska 21 A Oddział Łódź - Miasto Łódź, ul. Tuwima 58 PROJEKTANT: inż. Andrzej Mastalerz Łódź ul. Czachary 44a m 8 OPRACOWAŁ: mgr inż. Igor Kamiński Łódź ul. Piesza 4/23

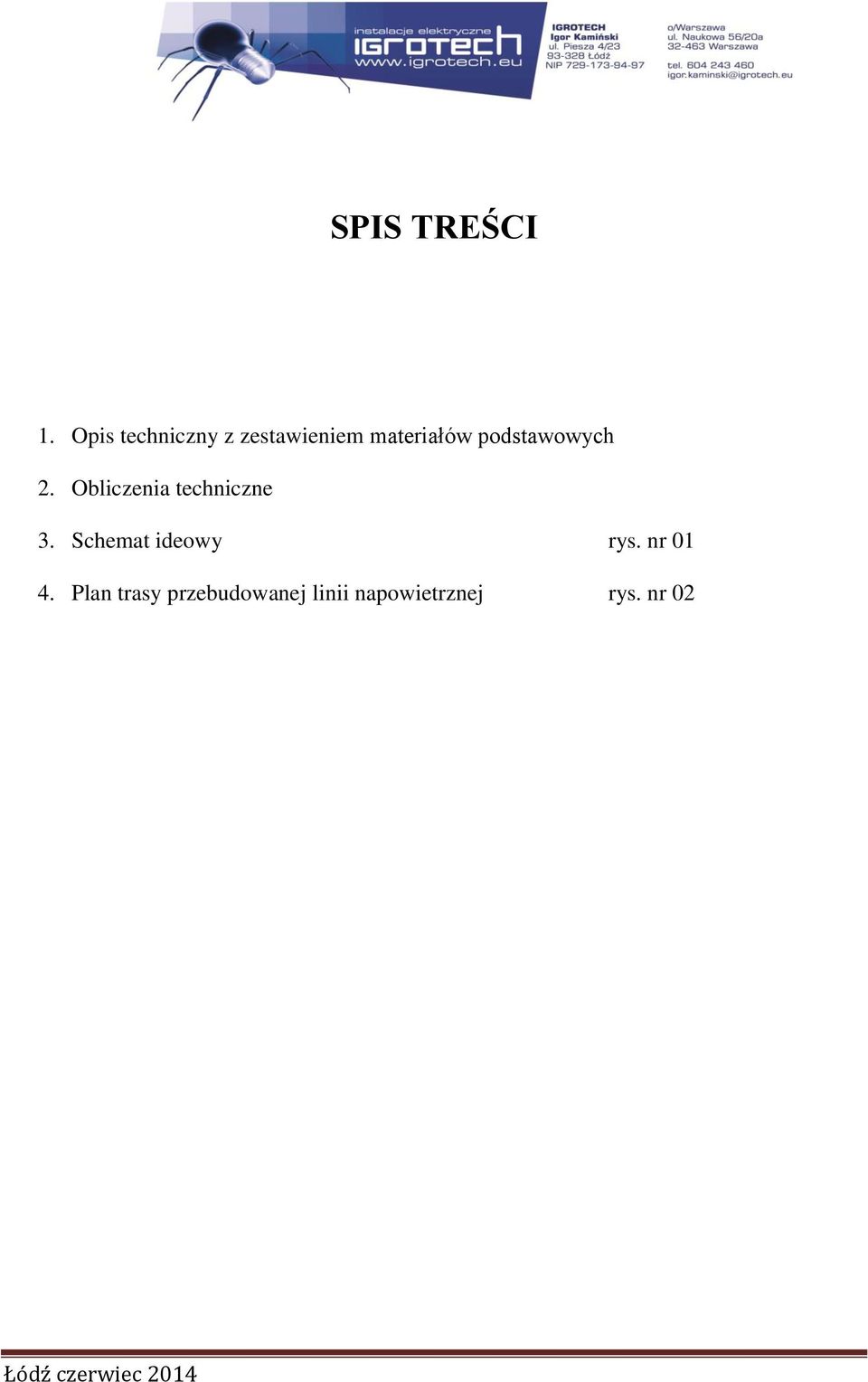

2 SPIS TREŚCI 1. Opis techniczny z zestawieniem materiałów podstawowych 2. Obliczenia techniczne 3. Schemat ideowy rys. nr Plan trasy przebudowanej linii napowietrznej rys. nr 02

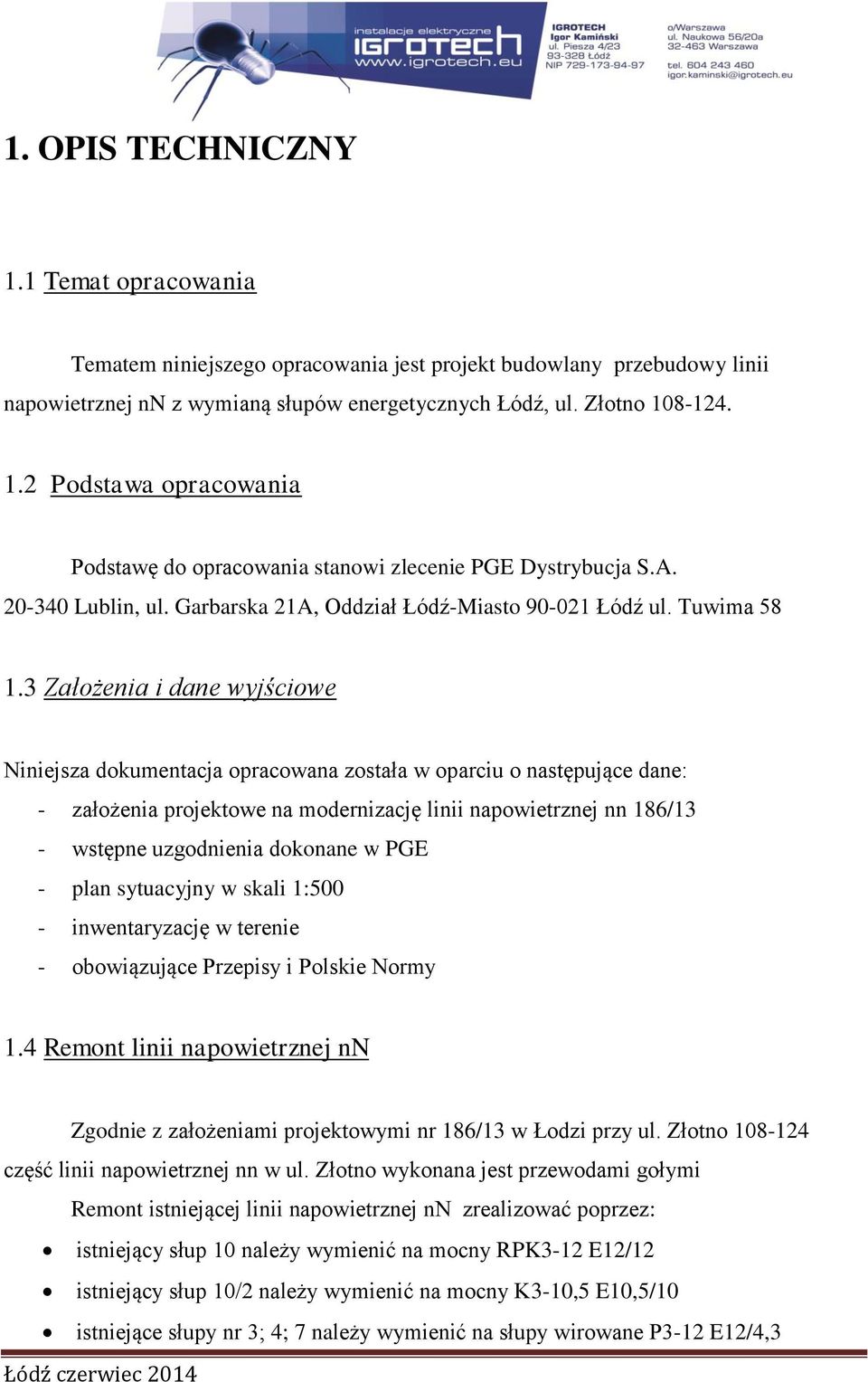

4 1. OPIS TECHNICZNY 1.1 Temat opracowania Tematem niniejszego opracowania jest projekt budowlany przebudowy linii napowietrznej nn z wymianą słupów energetycznych Łódź, ul. Złotno Podstawa opracowania Podstawę do opracowania stanowi zlecenie PGE Dystrybucja S.A Lublin, ul. Garbarska 21A, Oddział Łódź-Miasto Łódź ul. Tuwima Założenia i dane wyjściowe Niniejsza dokumentacja opracowana została w oparciu o następujące dane: - założenia projektowe na modernizację linii napowietrznej nn 186/13 - wstępne uzgodnienia dokonane w PGE - plan sytuacyjny w skali 1:500 - inwentaryzację w terenie - obowiązujące Przepisy i Polskie Normy 1.4 Remont linii napowietrznej nn Zgodnie z założeniami projektowymi nr 186/13 w Łodzi przy ul. Złotno część linii napowietrznej nn w ul. Złotno wykonana jest przewodami gołymi Remont istniejącej linii napowietrznej nn zrealizować poprzez: istniejący słup 10 należy wymienić na mocny RPK3-12 E12/12 istniejący słup 10/2 należy wymienić na mocny K3-10,5 E10,5/10 istniejące słupy nr 3; 4; 7 należy wymienić na słupy wirowane P3-12 E12/4,3

3 Założenia i dane wyjściowe Niniejsza dokumentacja opracowana została w oparciu o następujące dane: - założenia projektowe na modernizację linii napowietrznej nn 186/13 - wstępne uzgodnienia

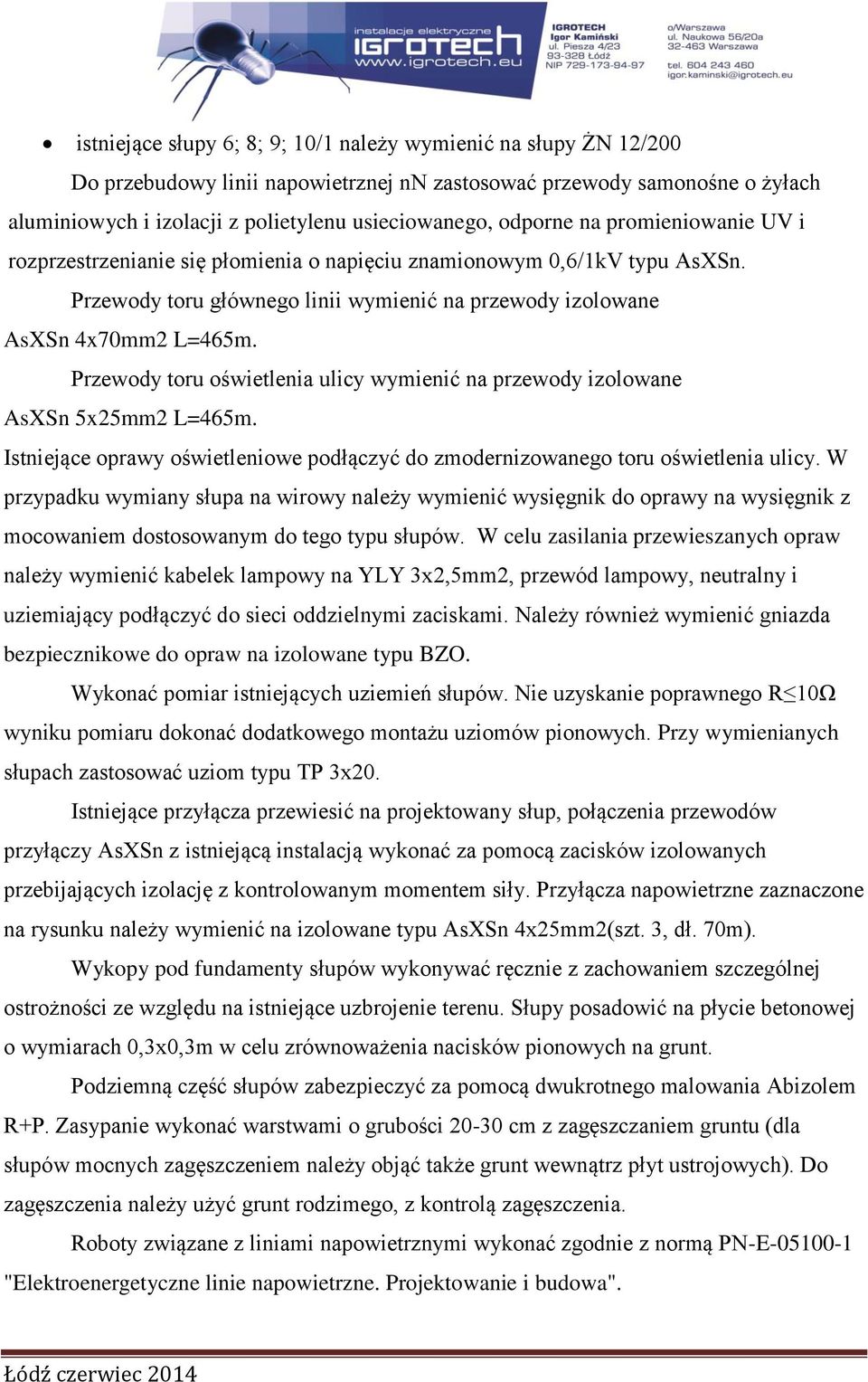

5 istniejące słupy 6; 8; 9; 10/1 należy wymienić na słupy ŻN 12/200 Do przebudowy linii napowietrznej nn zastosować przewody samonośne o żyłach aluminiowych i izolacji z polietylenu usieciowanego, odporne na promieniowanie UV i rozprzestrzenianie się płomienia o napięciu znamionowym 0,6/1kV typu AsXSn. Przewody toru głównego linii wymienić na przewody izolowane AsXSn 4x70mm2 L=465m. Przewody toru oświetlenia ulicy wymienić na przewody izolowane AsXSn 5x25mm2 L=465m. Istniejące oprawy oświetleniowe podłączyć do zmodernizowanego toru oświetlenia ulicy. W przypadku wymiany słupa na wirowy należy wymienić wysięgnik do oprawy na wysięgnik z mocowaniem dostosowanym do tego typu słupów. W celu zasilania przewieszanych opraw należy wymienić kabelek lampowy na YLY 3x2,5mm2, przewód lampowy, neutralny i uziemiający podłączyć do sieci oddzielnymi zaciskami. Należy również wymienić gniazda bezpiecznikowe do opraw na izolowane typu BZO. Wykonać pomiar istniejących uziemień słupów. Nie uzyskanie poprawnego R 10Ω wyniku pomiaru dokonać dodatkowego montażu uziomów pionowych. Przy wymienianych słupach zastosować uziom typu TP 3x20. Istniejące przyłącza przewiesić na projektowany słup, połączenia przewodów przyłączy AsXSn z istniejącą instalacją wykonać za pomocą zacisków izolowanych przebijających izolację z kontrolowanym momentem siły. Przyłącza napowietrzne zaznaczone na rysunku należy wymienić na izolowane typu AsXSn 4x25mm2(szt. 3, dł. 70m). Wykopy pod fundamenty słupów wykonywać ręcznie z zachowaniem szczególnej ostrożności ze względu na istniejące uzbrojenie terenu. Słupy posadowić na płycie betonowej o wymiarach 0,3x0,3m w celu zrównoważenia nacisków pionowych na grunt. Podziemną część słupów zabezpieczyć za pomocą dwukrotnego malowania Abizolem R+P. Zasypanie wykonać warstwami o grubości cm z zagęszczaniem gruntu (dla słupów mocnych zagęszczeniem należy objąć także grunt wewnątrz płyt ustrojowych). Do zagęszczenia należy użyć grunt rodzimego, z kontrolą zagęszczenia. Roboty związane z liniami napowietrznymi wykonać zgodnie z normą PN-E "Elektroenergetyczne linie napowietrzne. Projektowanie i budowa".

Przewody toru oświetlenia ulicy wymienić na przewody izolowane AsXSn 5x25mm2 L=465m. Istniejące oprawy oświetleniowe podłączyć do zmodernizowanego toru oświetlenia ulicy.

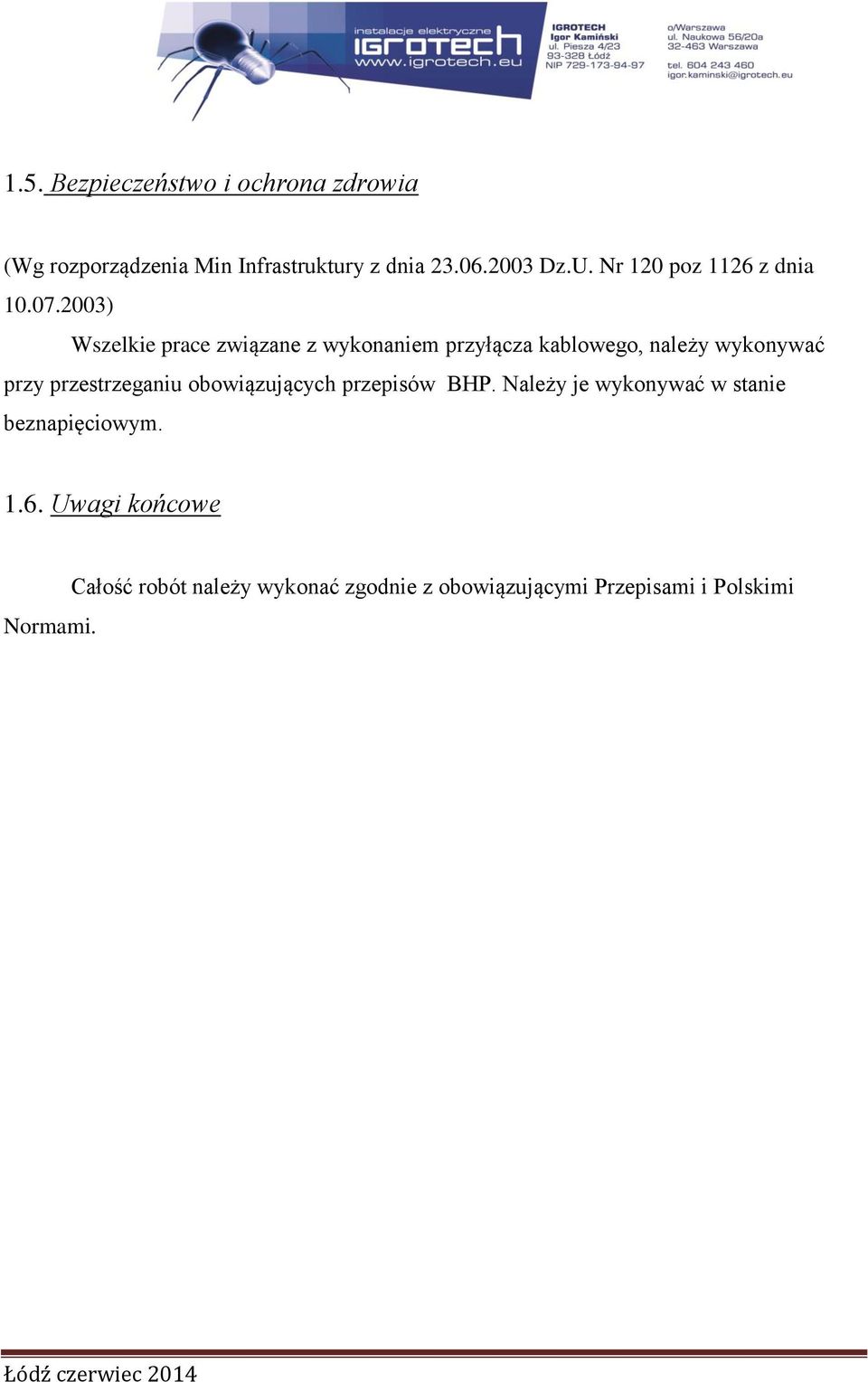

6 1.5. Bezpieczeństwo i ochrona zdrowia (Wg rozporządzenia Min Infrastruktury z dnia Dz.U. Nr 120 poz 1126 z dnia ) Wszelkie prace związane z wykonaniem przyłącza kablowego, należy wykonywać przy przestrzeganiu obowiązujących przepisów BHP. Należy je wykonywać w stanie beznapięciowym Uwagi końcowe Normami. Całość robót należy wykonać zgodnie z obowiązującymi Przepisami i Polskimi

2003) Wszelkie prace związane z wykonaniem przyłącza kablowego, należy wykonywać przy przestrzeganiu

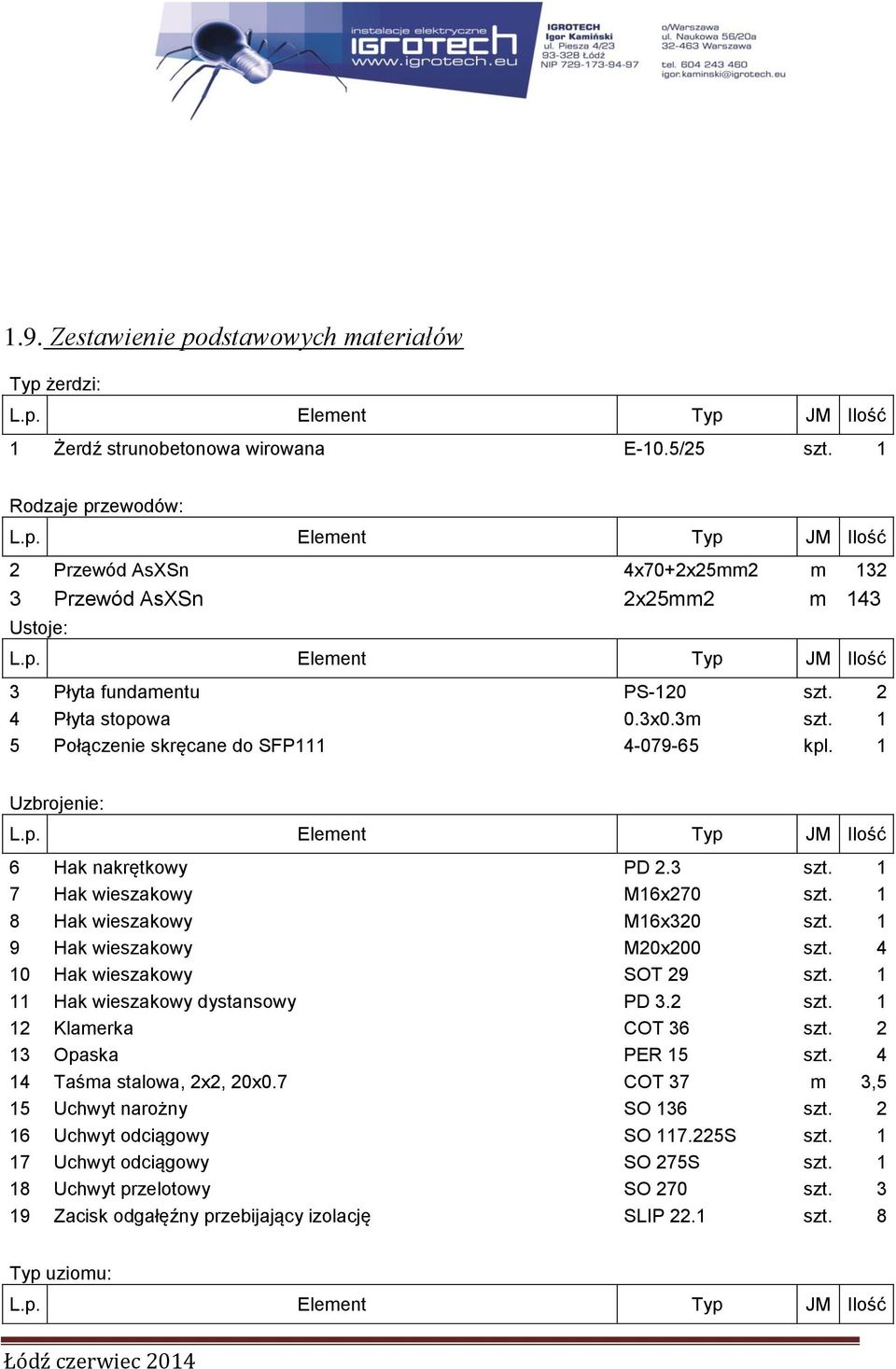

7 1.9. Zestawienie podstawowych materiałów Typ żerdzi: L.p. Element Typ JM Ilość 1 Żerdź strunobetonowa wirowana E-10.5/25 szt. 1 Rodzaje przewodów: L.p. Element Typ JM Ilość 2 Przewód AsXSn 4x70+2x25mm2 m Przewód AsXSn 2x25mm2 m 143 Ustoje: L.p. Element Typ JM Ilość 3 Płyta fundamentu PS-120 szt. 2 4 Płyta stopowa 0.3x0.3m szt. 1 5 Połączenie skręcane do SFP kpl. 1 Uzbrojenie: L.p. Element Typ JM Ilość 6 Hak nakrętkowy PD 2.3 szt. 1 7 Hak wieszakowy M16x270 szt. 1 8 Hak wieszakowy M16x320 szt. 1 9 Hak wieszakowy M20x200 szt Hak wieszakowy SOT 29 szt Hak wieszakowy dystansowy PD 3.2 szt Klamerka COT 36 szt Opaska PER 15 szt Taśma stalowa, 2x2, 20x0.7 COT 37 m 3,5 15 Uchwyt narożny SO 136 szt Uchwyt odciągowy SO S szt Uchwyt odciągowy SO 275S szt Uchwyt przelotowy SO 270 szt Zacisk odgałęźny przebijający izolację SLIP 22.1 szt. 8 Typ uziomu: L.p. Element Typ JM Ilość

3 szt. 1 7 Hak wieszakowy M16x270 szt. 1 8 Hak wieszakowy M16x320 szt. 1 9 Hak wieszakowy M20x200 szt. 4 10 Hak wieszakowy SOT 29 szt. 1 11 Hak wieszakowy dystansowy PD 3.2 szt.

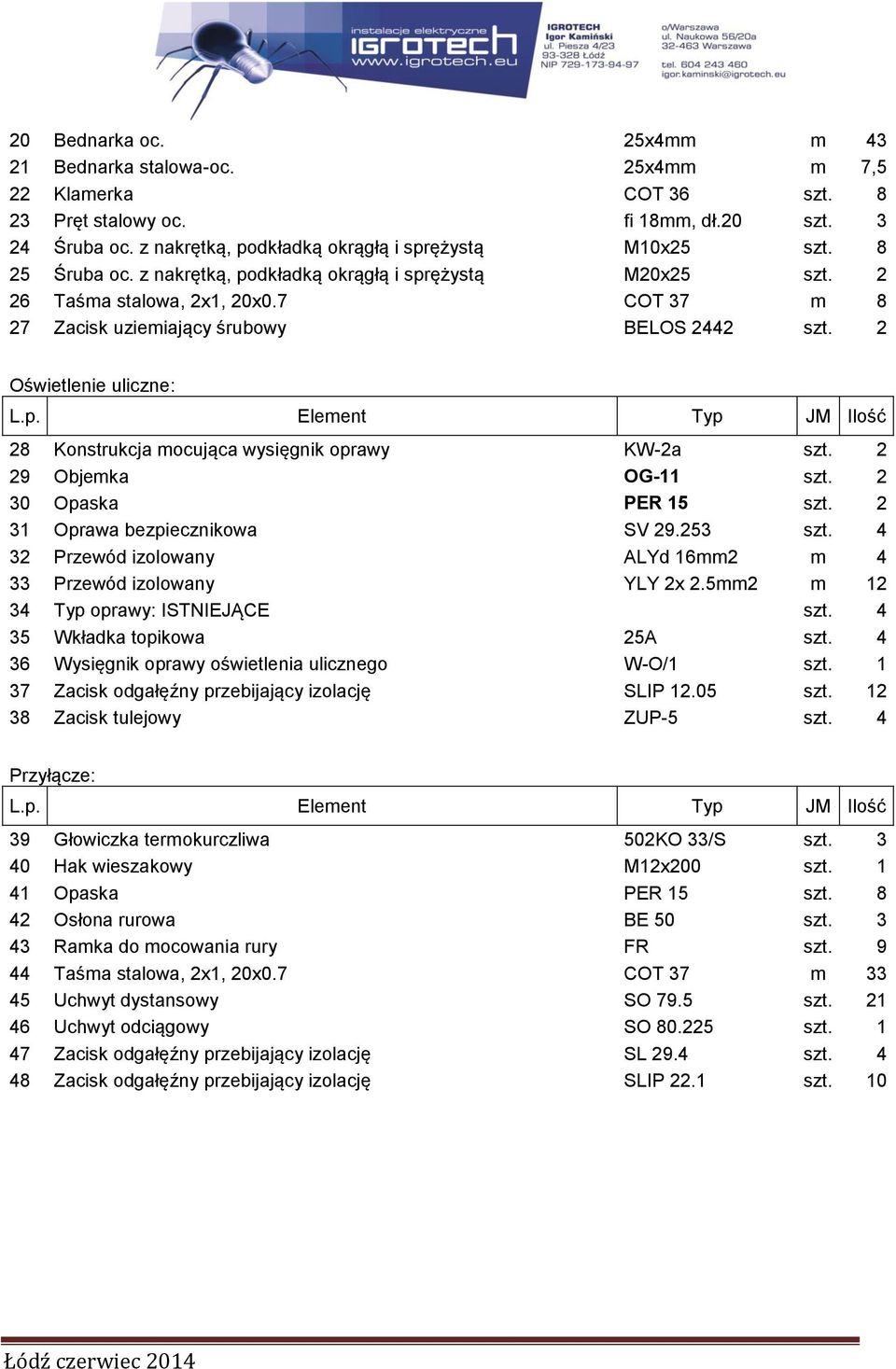

8 20 Bednarka oc. 25x4mm m Bednarka stalowa-oc. 25x4mm m 7,5 22 Klamerka COT 36 szt Pręt stalowy oc. fi 18mm, dł.20 szt Śruba oc. z nakrętką, podkładką okrągłą i sprężystą M10x25 szt Śruba oc. z nakrętką, podkładką okrągłą i sprężystą M20x25 szt Taśma stalowa, 2x1, 20x0.7 COT 37 m 8 27 Zacisk uziemiający śrubowy BELOS 2442 szt. 2 Oświetlenie uliczne: L.p. Element Typ JM Ilość 28 Konstrukcja mocująca wysięgnik oprawy KW-2a szt Objemka OG-11 szt Opaska PER 15 szt Oprawa bezpiecznikowa SV szt Przewód izolowany ALYd 16mm2 m 4 33 Przewód izolowany YLY 2x 2.5mm2 m Typ oprawy: ISTNIEJĄCE szt Wkładka topikowa 25A szt Wysięgnik oprawy oświetlenia ulicznego W-O/1 szt Zacisk odgałęźny przebijający izolację SLIP szt Zacisk tulejowy ZUP-5 szt. 4 Przyłącze: L.p. Element Typ JM Ilość 39 Głowiczka termokurczliwa 502KO 33/S szt Hak wieszakowy M12x200 szt Opaska PER 15 szt Osłona rurowa BE 50 szt Ramka do mocowania rury FR szt Taśma stalowa, 2x1, 20x0.7 COT 37 m Uchwyt dystansowy SO 79.5 szt Uchwyt odciągowy SO szt Zacisk odgałęźny przebijający izolację SL 29.4 szt Zacisk odgałęźny przebijający izolację SLIP 22.1 szt. 10

2 29 Objemka OG-11 szt. 2 30 Opaska PER 15 szt. 2 31 Oprawa bezpiecznikowa SV 29.253 szt. 4 32 Przewód izolowany ALYd 16mm2 m 4 33 Przewód izolowany YLY 2x 2.5mm2 m 12 34 Typ oprawy: ISTNIEJĄCE szt.

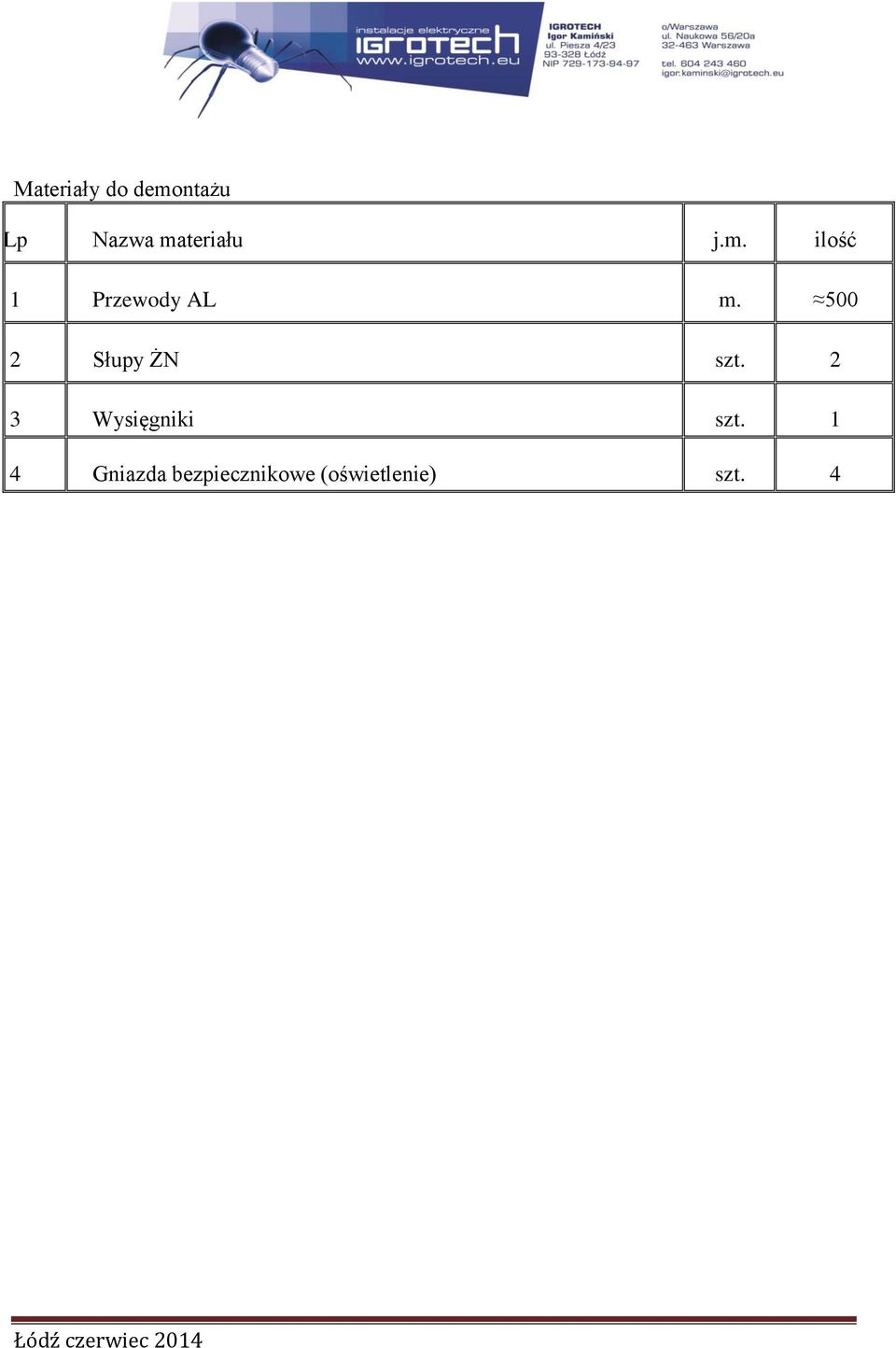

9 Materiały do demontażu Lp Nazwa materiału j.m. ilość 1 Przewody AL m Słupy ŻN szt. 2 3 Wysięgniki szt. 1 4 Gniazda bezpiecznikowe (oświetlenie) szt. 4

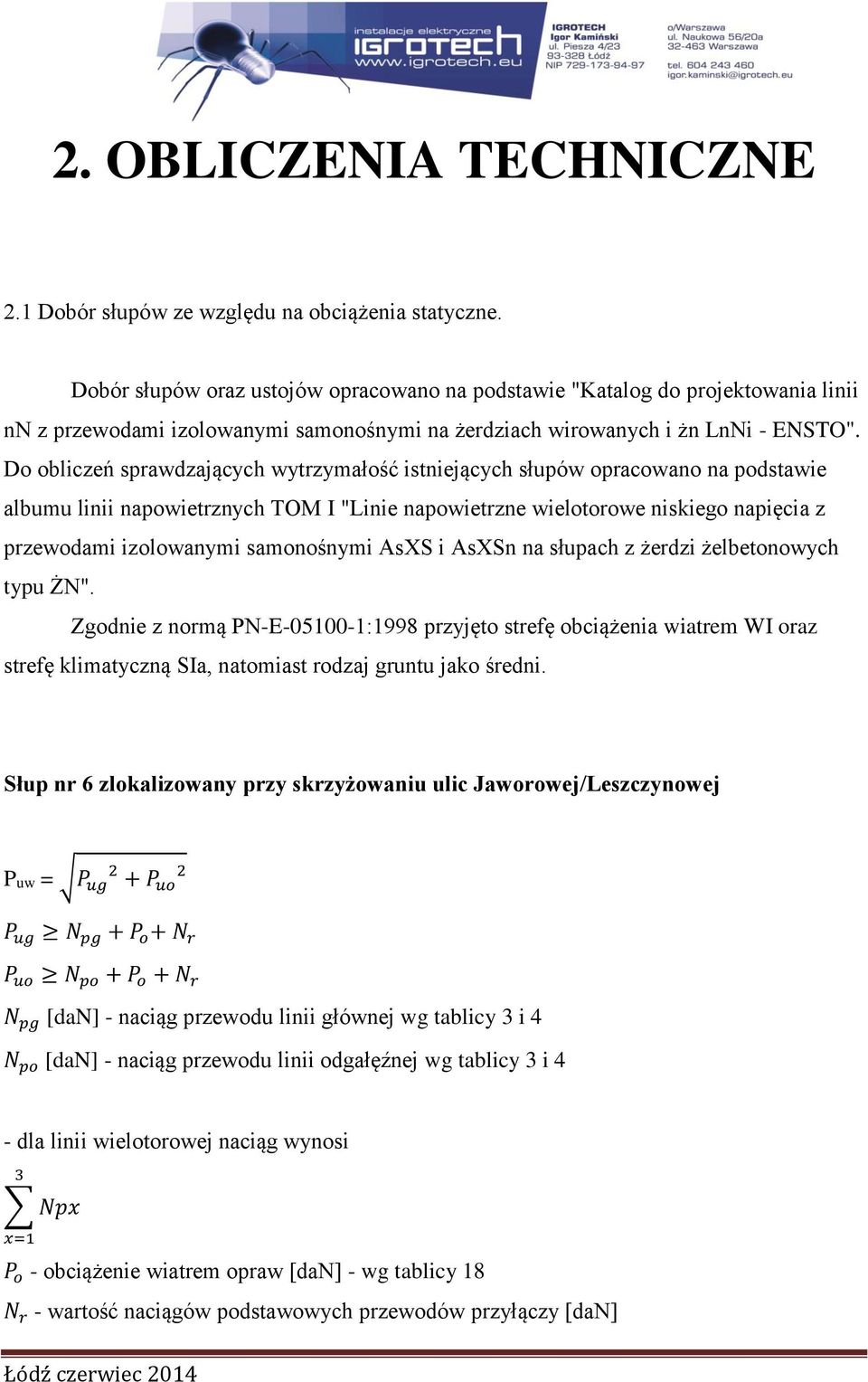

10 2. OBLICZENIA TECHNICZNE 2.1 Dobór słupów ze względu na obciążenia statyczne. Dobór słupów oraz ustojów opracowano na podstawie "Katalog do projektowania linii nn z przewodami izolowanymi samonośnymi na żerdziach wirowanych i żn LnNi - ENSTO". Do obliczeń sprawdzających wytrzymałość istniejących słupów opracowano na podstawie albumu linii napowietrznych TOM I "Linie napowietrzne wielotorowe niskiego napięcia z przewodami izolowanymi samonośnymi AsXS i AsXSn na słupach z żerdzi żelbetonowych typu ŻN". Zgodnie z normą PN-E :1998 przyjęto strefę obciążenia wiatrem WI oraz strefę klimatyczną SIa, natomiast rodzaj gruntu jako średni. Słup nr 6 zlokalizowany przy skrzyżowaniu ulic Jaworowej/Leszczynowej Puw = P ug 2 + P uo 2 P ug N pg + P o + N r P uo N po + P o + N r N pg [dan] - naciąg przewodu linii głównej wg tablicy 3 i 4 N po [dan] - naciąg przewodu linii odgałęźnej wg tablicy 3 i 4 - dla linii wielotorowej naciąg wynosi 3 Npx x=1 P o - obciążenie wiatrem opraw [dan] - wg tablicy 18 N r - wartość naciągów podstawowych przewodów przyłączy [dan]

Do obliczeń sprawdzających wytrzymałość istniejących słupów opracowano na podstawie albumu linii napowietrznych TOM I "Linie napowietrzne wielotorowe niskiego napięcia z przewodami izolowanymi

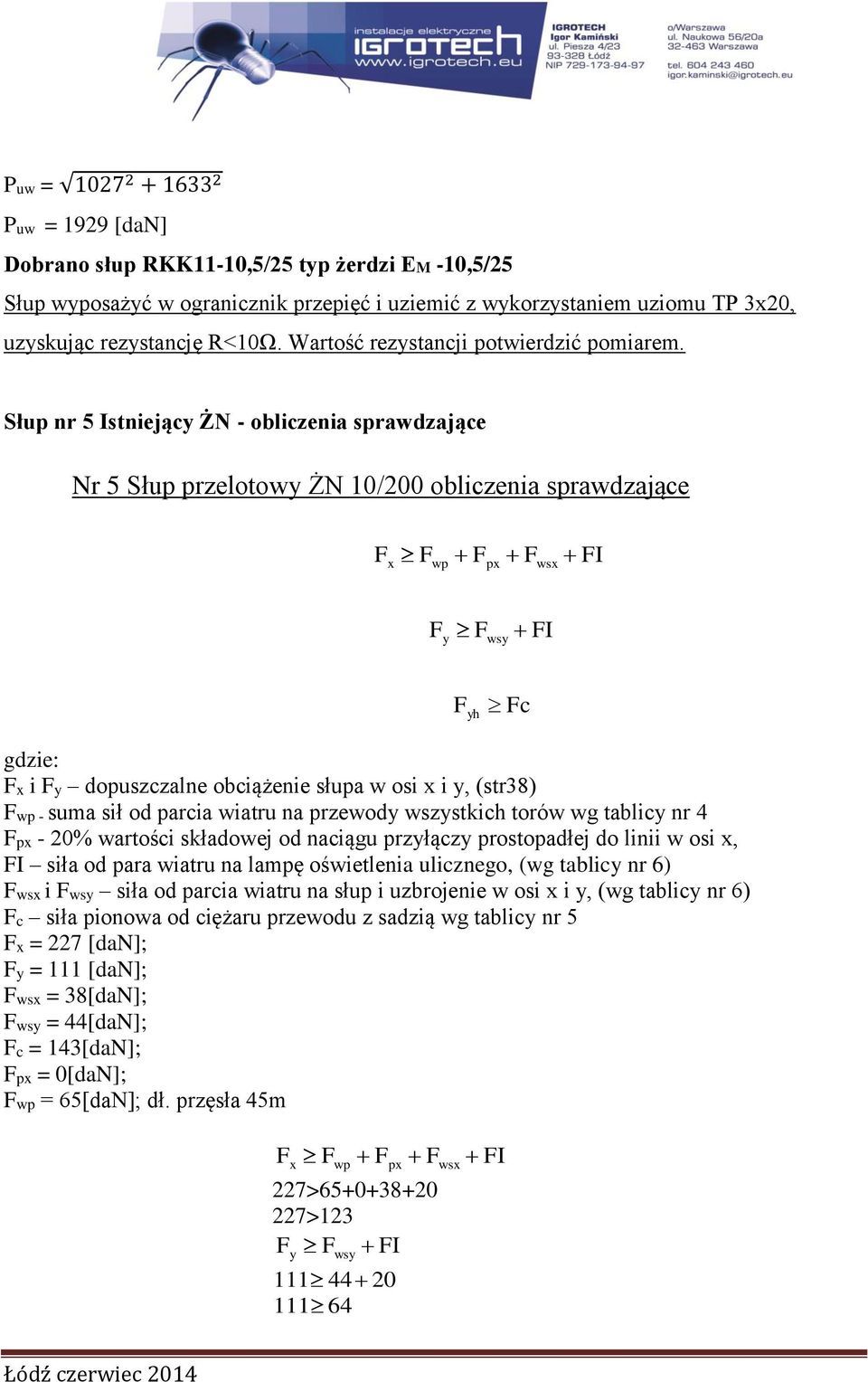

11 Puw = Puw = 1929 [dan] Dobrano słup RKK11-10,5/25 typ żerdzi EM -10,5/25 Słup wyposażyć w ogranicznik przepięć i uziemić z wykorzystaniem uziomu TP 3x20, uzyskując rezystancję R<10Ω. Wartość rezystancji potwierdzić pomiarem. Słup nr 5 Istniejący ŻN - obliczenia sprawdzające Nr 5 Słup przelotowy ŻN 10/200 obliczenia sprawdzające F x wp px wsx I F y wsy I gdzie: F yh c Fx i Fy dopuszczalne obciążenie słupa w osi x i y, (str38) Fwp - suma sił od parcia wiatru na przewody wszystkich torów wg tablicy nr 4 Fpx - 20% wartości składowej od naciągu przyłączy prostopadłej do linii w osi x, FI siła od para wiatru na lampę oświetlenia ulicznego, (wg tablicy nr 6) Fwsx i Fwsy siła od parcia wiatru na słup i uzbrojenie w osi x i y, (wg tablicy nr 6) Fc siła pionowa od ciężaru przewodu z sadzią wg tablicy nr 5 Fx = 227 [dan]; Fy = 111 [dan]; Fwsx = 38[daN]; Fwsy = 44[daN]; Fc = 143[daN]; Fpx = 0[daN]; Fwp = 65[daN]; dł. przęsła 45m F x wp px 227> >123 F I y wsy wsx I

Słup nr 5 Istniejący ŻN - obliczenia sprawdzające Nr 5 Słup przelotowy ŻN 10/200 obliczenia sprawdzające F x wp px wsx I F y wsy I gdzie: F yh c Fx i Fy dopuszczalne obciążenie słupa w osi x i y,

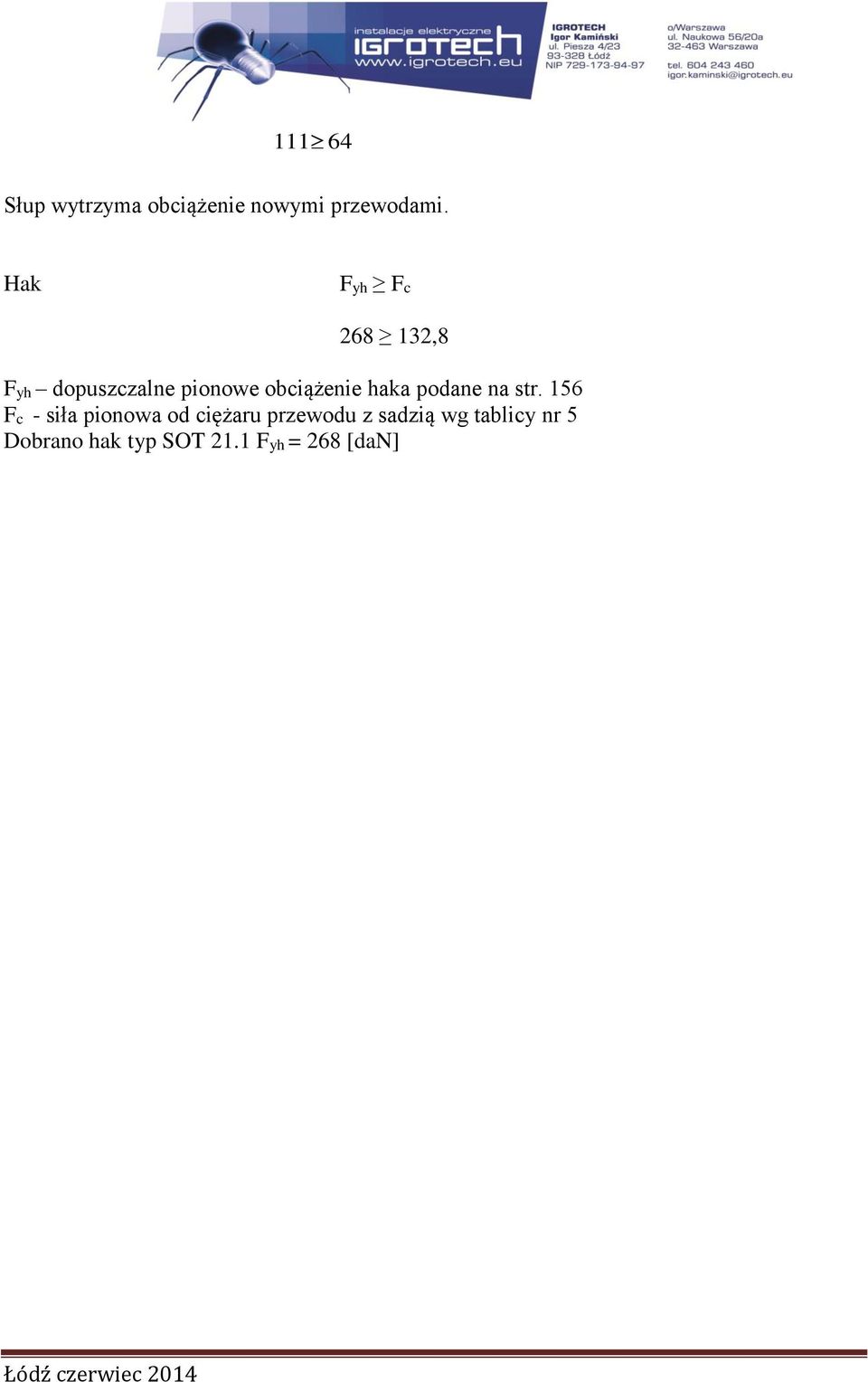

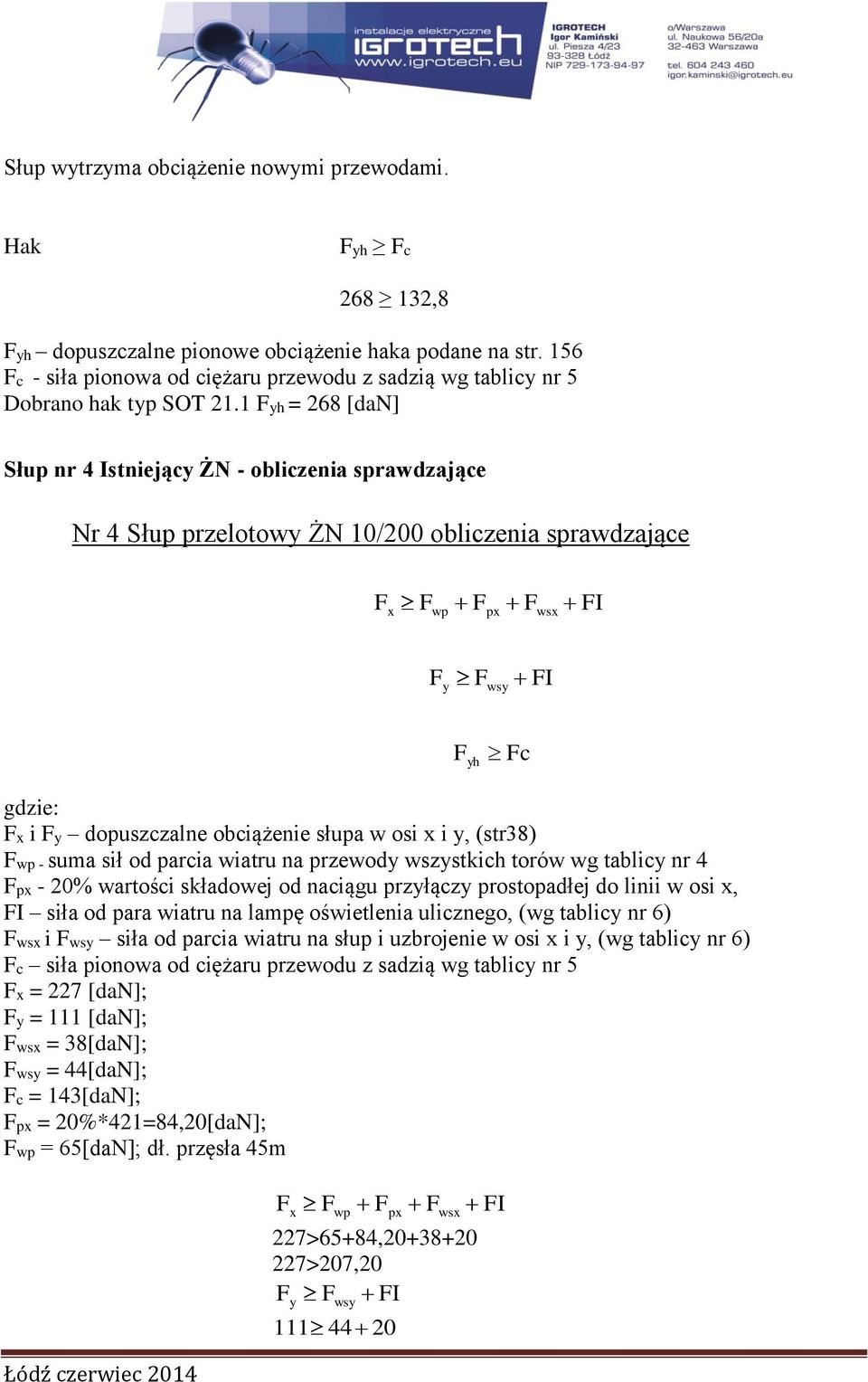

12 Słup wytrzyma obciążenie nowymi przewodami. Hak Fyh Fc ,8 Fyh dopuszczalne pionowe obciążenie haka podane na str. 156 Fc - siła pionowa od ciężaru przewodu z sadzią wg tablicy nr 5 Dobrano hak typ SOT 21.1 Fyh = 268 [dan] Słup nr 4 Istniejący ŻN - obliczenia sprawdzające Nr 4 Słup przelotowy ŻN 10/200 obliczenia sprawdzające F x wp px wsx I F y wsy I gdzie: F yh c Fx i Fy dopuszczalne obciążenie słupa w osi x i y, (str38) Fwp - suma sił od parcia wiatru na przewody wszystkich torów wg tablicy nr 4 Fpx - 20% wartości składowej od naciągu przyłączy prostopadłej do linii w osi x, FI siła od para wiatru na lampę oświetlenia ulicznego, (wg tablicy nr 6) Fwsx i Fwsy siła od parcia wiatru na słup i uzbrojenie w osi x i y, (wg tablicy nr 6) Fc siła pionowa od ciężaru przewodu z sadzią wg tablicy nr 5 Fx = 227 [dan]; Fy = 111 [dan]; Fwsx = 38[daN]; Fwsy = 44[daN]; Fc = 143[daN]; Fpx = 20%*421=84,20[daN]; Fwp = 65[daN]; dł. przęsła 45m F x wp px wsx 227>65+84, >207,20 F I y wsy I

1 Fyh = 268 [dan] Słup nr 4 Istniejący ŻN - obliczenia sprawdzające Nr 4 Słup przelotowy ŻN 10/200 obliczenia sprawdzające F x wp px wsx I F y wsy I gdzie: F yh c Fx i Fy dopuszczalne obciążenie

13 Słup wytrzyma obciążenie nowymi przewodami. Hak Fyh Fc ,8 Fyh dopuszczalne pionowe obciążenie haka podane na str. 156 Fc - siła pionowa od ciężaru przewodu z sadzią wg tablicy nr 5 Dobrano hak typ SOT 21.1 Fyh = 268 [dan]

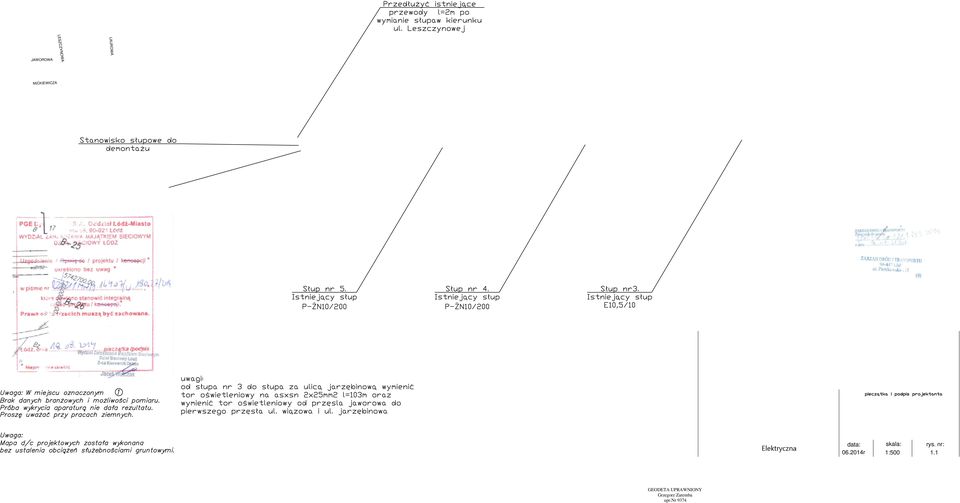

14 B-25 LESZCZYNOWA LAUROWA JAWOROWA MICKIEWICZA B-26 INWESTOR: PROJEKTANT: OPRACOWANIE: Elektryczna data: r skala: 1:500 rys. nr: 1.1 GEODETA UPRAWNIONY Grzegorz Zaremba upr.nr 9374 tel

15 kier. st Nr 4/1 Nr 2/1 kier. st m 14m 42m 40m 43m 50m 50m kier. st Nr 6 RKK11-10,5 typ E10,5/25 Nr 5 Nr 4 Nr 3 E-10,5/10 + Nr 2 Nr 1 E-10,5/10 ul. Jaworowa UWAGI: R Projektant: Podpis: Adres inwestycji: Budy Wolskie ul. Romantyczna Inwestor: Nazwa rysunku: Schemat ideowy elektryczna Skala: 1:500 Data: Rys. nr 3
