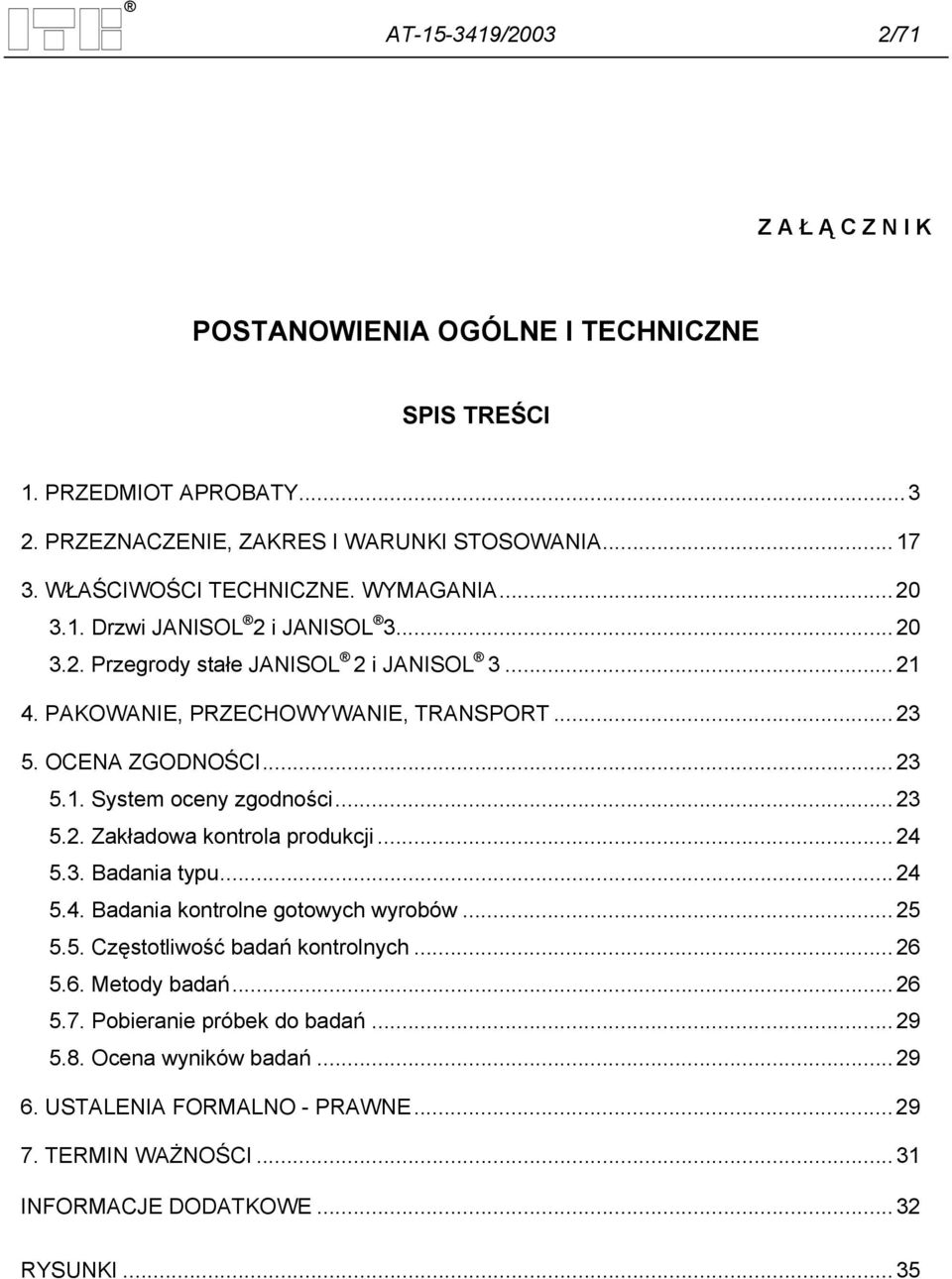

3 AT /2003 2/71 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Drzwi JANISOL 2 i JANISOL Przegrody stałe JANISOL 2 i JANISOL PAKOWANIE, PRZECHOWYWANIE, TRANSPORT OCENA ZGODNOŚCI System oceny zgodności Zakładowa kontrola produkcji Badania typu Badania kontrolne gotowych wyrobów Częstotliwość badań kontrolnych Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO - PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 35

4 AT /2003 3/71 POSTANOWIENIA OGÓLNE I TECHNICZNE 1. PRZEDMIOT APROBATY 1.1. Ustalenia ogólne Przedmiotem niniejszej Aprobaty Technicznej ITB są drzwi JANISOL 2 i JANISOL 3 oraz zestaw wyrobów do wykonywania przegród stałych JANISOL 2 i JANISOL 3. Właścicielem systemów konstrukcyjno technologicznych JANISOL 2 i JANISOL 3 jest firma JANSEN A.G., CH-9463 Oberriet SG, Szwajcaria Kompletatorami zestawu wyrobów do wykonywania przegród stałych JANISOL 2 i JANISOL 3 oraz producentami drzwi JANISOL 2 i JANISOL 3 są firmy: KÖNIG STAHL Sp. z o. o., Warszawa, ul. Kolejowa 57, które uzyskały od firmy KÖNIG STAHL Sp. z o. o. prawo do produkowania (kompletowania) wyrobów objętych niniejszą Aprobatą Techniczną ITB i oznaczania ich znakiem towarowym: JANISOL 2 lub JANISOL 3 Aprobata Techniczna obejmuje: - drzwi JANISOL 2 o klasach odporności ogniowej: El 15/ E-W 30, EI 15/ E-W 60, El 30, E 30 lub E 60 oraz o klasie dymoszczelności S 60, - drzwi JANISOL 3 o klasie odporności ogniowej El 60 oraz o klasie dymoszczelności S 60, - przegrody stałe JANISOL 2 o klasach odporności ogniowej: El 15/ E-W 30, EI 15/ E-W 60, El 30, E 30 lub E 60, - przegrody stałe JANISOL 3 o klasach odporności ogniowej: EI 60 lub El 60/ E 120.

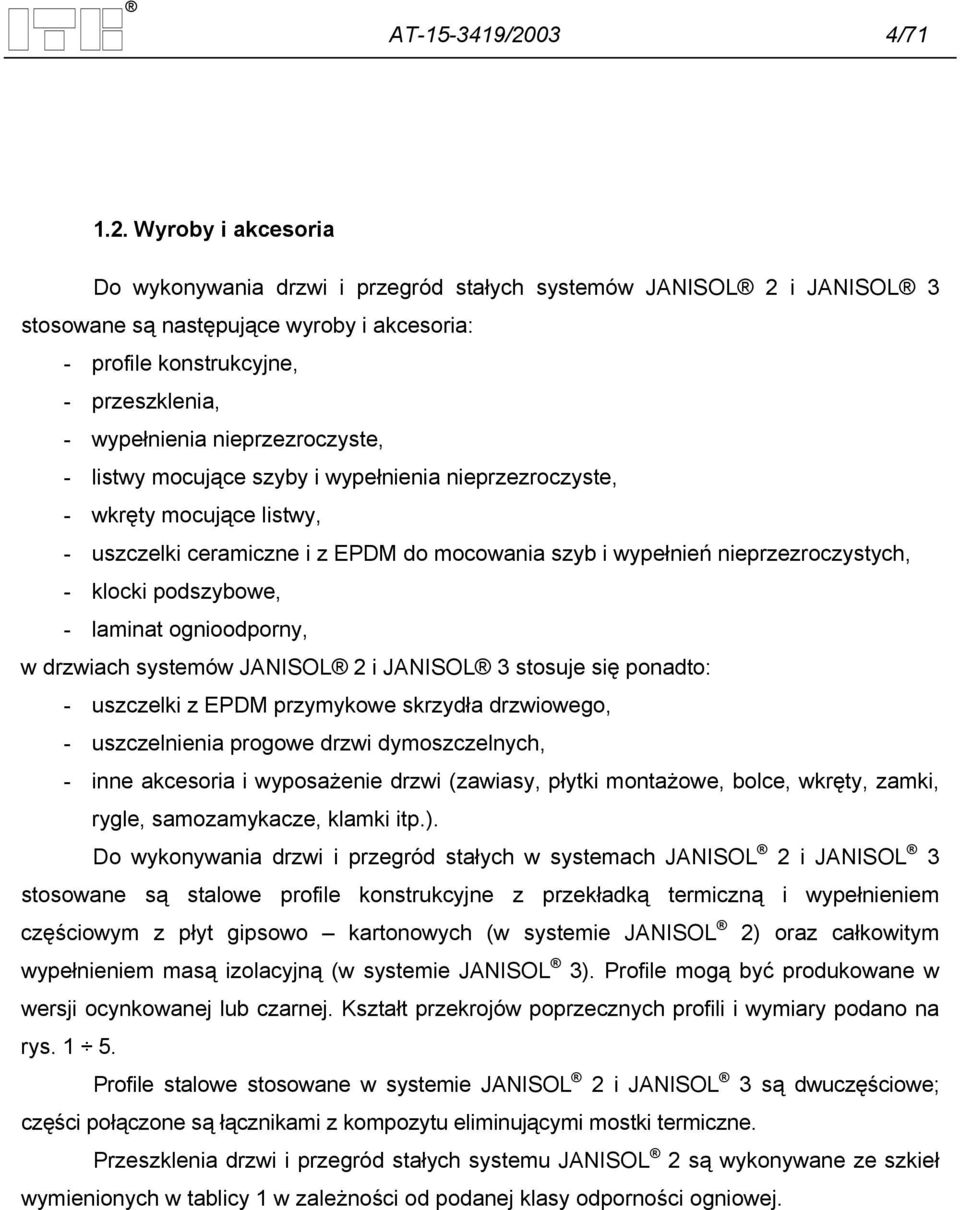

5 AT /2003 4/ Wyroby i akcesoria Do wykonywania drzwi i przegród stałych systemów JANISOL 2 i JANISOL 3 stosowane są następujące wyroby i akcesoria: - profile konstrukcyjne, - przeszklenia, - wypełnienia nieprzezroczyste, - listwy mocujące szyby i wypełnienia nieprzezroczyste, - wkręty mocujące listwy, - uszczelki ceramiczne i z EPDM do mocowania szyb i wypełnień nieprzezroczystych, - klocki podszybowe, - laminat ognioodporny, w drzwiach systemów JANISOL 2 i JANISOL 3 stosuje się ponadto: - uszczelki z EPDM przymykowe skrzydła drzwiowego, - uszczelnienia progowe drzwi dymoszczelnych, - inne akcesoria i wyposażenie drzwi (zawiasy, płytki montażowe, bolce, wkręty, zamki, rygle, samozamykacze, klamki itp.). Do wykonywania drzwi i przegród stałych w systemach JANISOL 2 i JANISOL 3 stosowane są stalowe profile konstrukcyjne z przekładką termiczną i wypełnieniem częściowym z płyt gipsowo kartonowych (w systemie JANISOL 2) oraz całkowitym wypełnieniem masą izolacyjną (w systemie JANISOL 3). Profile mogą być produkowane w wersji ocynkowanej lub czarnej. Kształt przekrojów poprzecznych profili i wymiary podano na rys Profile stalowe stosowane w systemie JANISOL 2 i JANISOL 3 są dwuczęściowe; części połączone są łącznikami z kompozytu eliminującymi mostki termiczne. Przeszklenia drzwi i przegród stałych systemu JANISOL 2 są wykonywane ze szkieł wymienionych w tablicy 1 w zależności od podanej klasy odporności ogniowej.

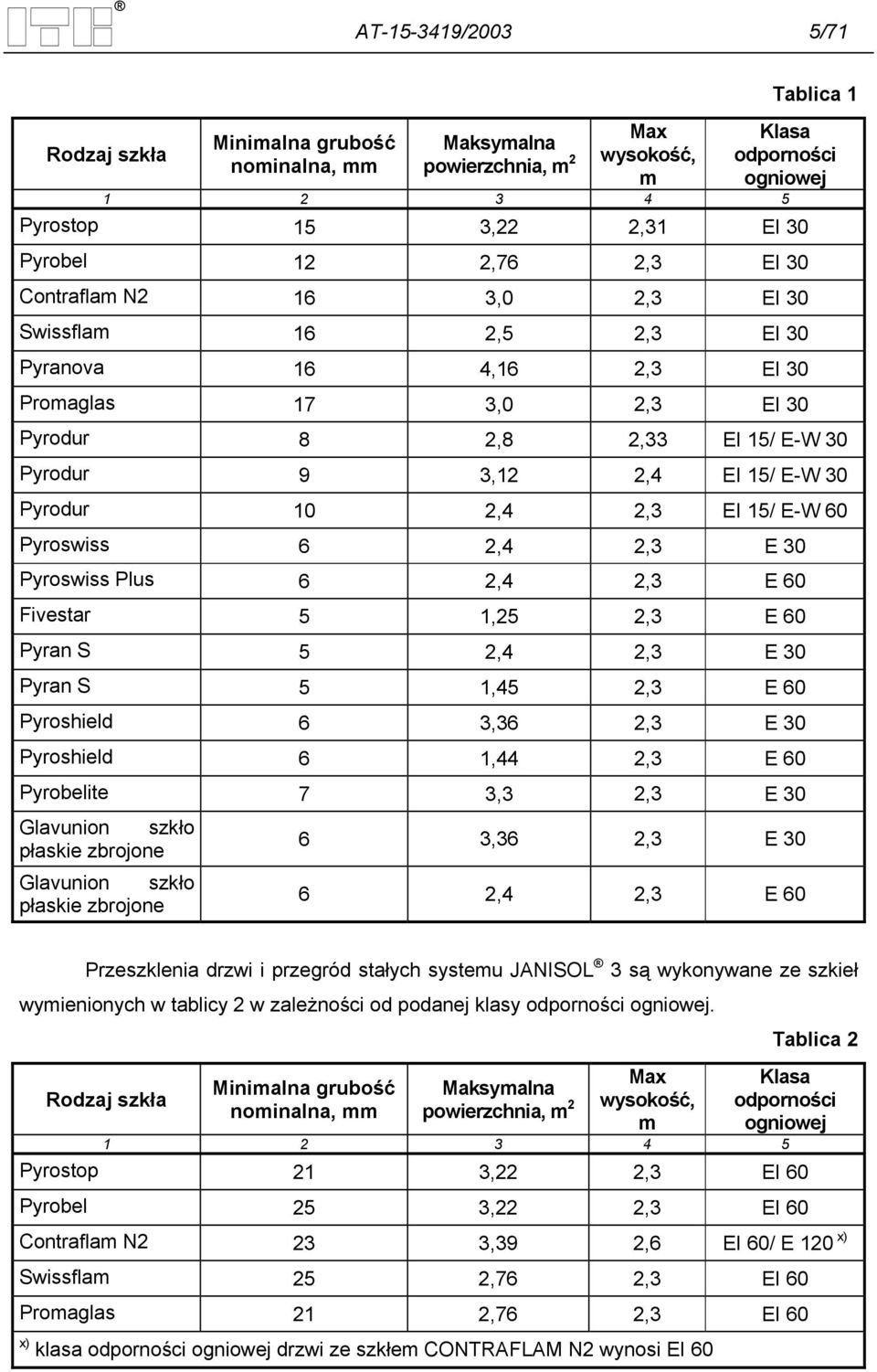

6 AT /2003 5/71 Rodzaj szkła Minimalna grubość nominalna, mm Maksymalna powierzchnia, m 2 Max wysokość, m Tablica 1 Klasa odporności ogniowej Pyrostop 15 3,22 2,31 EI 30 Pyrobel 12 2,76 2,3 EI 30 Contraflam N2 16 3,0 2,3 EI 30 Swissflam 16 2,5 2,3 EI 30 Pyranova 16 4,16 2,3 EI 30 Promaglas 17 3,0 2,3 EI 30 Pyrodur 8 2,8 2,33 EI 15/ E-W 30 Pyrodur 9 3,12 2,4 EI 15/ E-W 30 Pyrodur 10 2,4 2,3 EI 15/ E-W 60 Pyroswiss 6 2,4 2,3 E 30 Pyroswiss Plus 6 2,4 2,3 E 60 Fivestar 5 1,25 2,3 E 60 Pyran S 5 2,4 2,3 E 30 Pyran S 5 1,45 2,3 E 60 Pyroshield 6 3,36 2,3 E 30 Pyroshield 6 1,44 2,3 E 60 Pyrobelite 7 3,3 2,3 E 30 Glavunion szkło płaskie zbrojone Glavunion szkło płaskie zbrojone 6 3,36 2,3 E ,4 2,3 E 60 Przeszklenia drzwi i przegród stałych systemu JANISOL 3 są wykonywane ze szkieł wymienionych w tablicy 2 w zależności od podanej klasy odporności ogniowej. Tablica 2 Rodzaj szkła Minimalna grubość nominalna, mm Maksymalna powierzchnia, m 2 Max wysokość, m Klasa odporności ogniowej Pyrostop 21 3,22 2,3 EI 60 Pyrobel 25 3,22 2,3 EI 60 Contraflam N2 23 3,39 2,6 EI 60/ E 120 x) Swissflam 25 2,76 2,3 EI 60 Promaglas 21 2,76 2,3 EI 60 x) klasa odporności ogniowej drzwi ze szkłem CONTRAFLAM N2 wynosi EI 60

7 AT /2003 6/71 Szkła wymienione w tablicach 1 i 2 mogą być łączone z innymi rodzajami szkieł tworząc przeszklenia zespolone o dodatkowej funkcji np. termoizolacyjnej, kuloodpornej lub antywłamaniowej. Wymiary przeszkleń zespolonych nie mogą przekroczyć wymiarów podanych w tablicach 1 i 2. Przeszklenia mogą mieć kształt prostokątny, trapezowy, trójkątny, okrągły lub owalny. Wypełnienia nieprzezroczyste drzwi i przegród stałych systemu JANISOL 2 o klasie odporności ogniowej EI 15/ E-W 30, EI 15/ E-W 60 oraz EI 30 wykonywane są w następujących wariantach: a) wypełnienia mocowane jak przeszklenia o wymiarach nie większych niż 1400 x 1200 mm: - płyta PROMATECT firmy PROMAT grubości 18 mm lub płyta gipsowo-kartonowa GKF firmy KNAUF, LAFARGE NIDA GIPS grubości 18 mm obłożone dwustronnie blachą stalową lub aluminiową grubości 1 2 mm, - dwie płyty gipsowo-kartonowe GKF grubości 12,5 mm firmy KNAUF, LAFARGE NIDA GIPS, NORGIPS lub dwie płyty gipsowo kartonowe RF grubości 12,5 mm firmy RIGIPS obłożone dwustronnie blachą stalową lub aluminiową grubości 1 2 mm. b) wypełnienia o grubości równej szerokości profila (tj. 60 mm) o wymiarach nie większych niż 1400 x 1200 mm umieszczone pomiędzy dwoma blachami stalowymi grubości 1 2 mm mocowanymi po obwodzie do profili konstrukcyjnych poprzez spawanie punktowe lub przy użyciu wkrętów samowiercących Ø 4,2 mm, w rozstawie nie większym niż 200 mm, wykonane z: - wełny mineralnej o gęstości nie mniejszej niż 120 kg/m 3, - płyty PROMATECT firmy PROMAT grubości 18 mm lub płyty gipsowo kartonowej GKF grubości 18 mm firmy KNAUF lub LAFARGE NIDA GIPS, obłożonej dwustronnie wełną mineralną o gęstości nie mniejszej niż 120 kg/m 3 i grubości 25 mm. Wypełnienia nieprzezroczyste drzwi i przegród stałych systemu JANISOL 2 o klasie odporności ogniowej E 30 oraz E 60, o wymiarach nie większych niż 1400 x 1200 mm wykonywane są w następujących wariantach: - blacha stalowa grubości 1 2 mm mocowana po obwodzie poprzez spawanie odcinkami jak na rys. 27 i 29, - wełna mineralna grubości 60 mm umieszczona pomiędzy dwoma blachami stalowymi grubości 1 2 mm mocowanymi po obwodzie do profili konstrukcyjnych poprzez spawanie punktowe lub przy użyciu wkrętów samowiercących Ø 4,2 mm w rozstawie nie większym niż 200 mm. Wypełnienia nieprzezroczyste drzwi i przegród stałych systemu JANISOL 3 o klasie odporności ogniowej EI 60, EI 60/ E 120 wykonywane są w następujących wariantach: a) wypełnienia mocowane jak przeszklenia o wymiarach nie większych niż 1400 x 1200 mm:

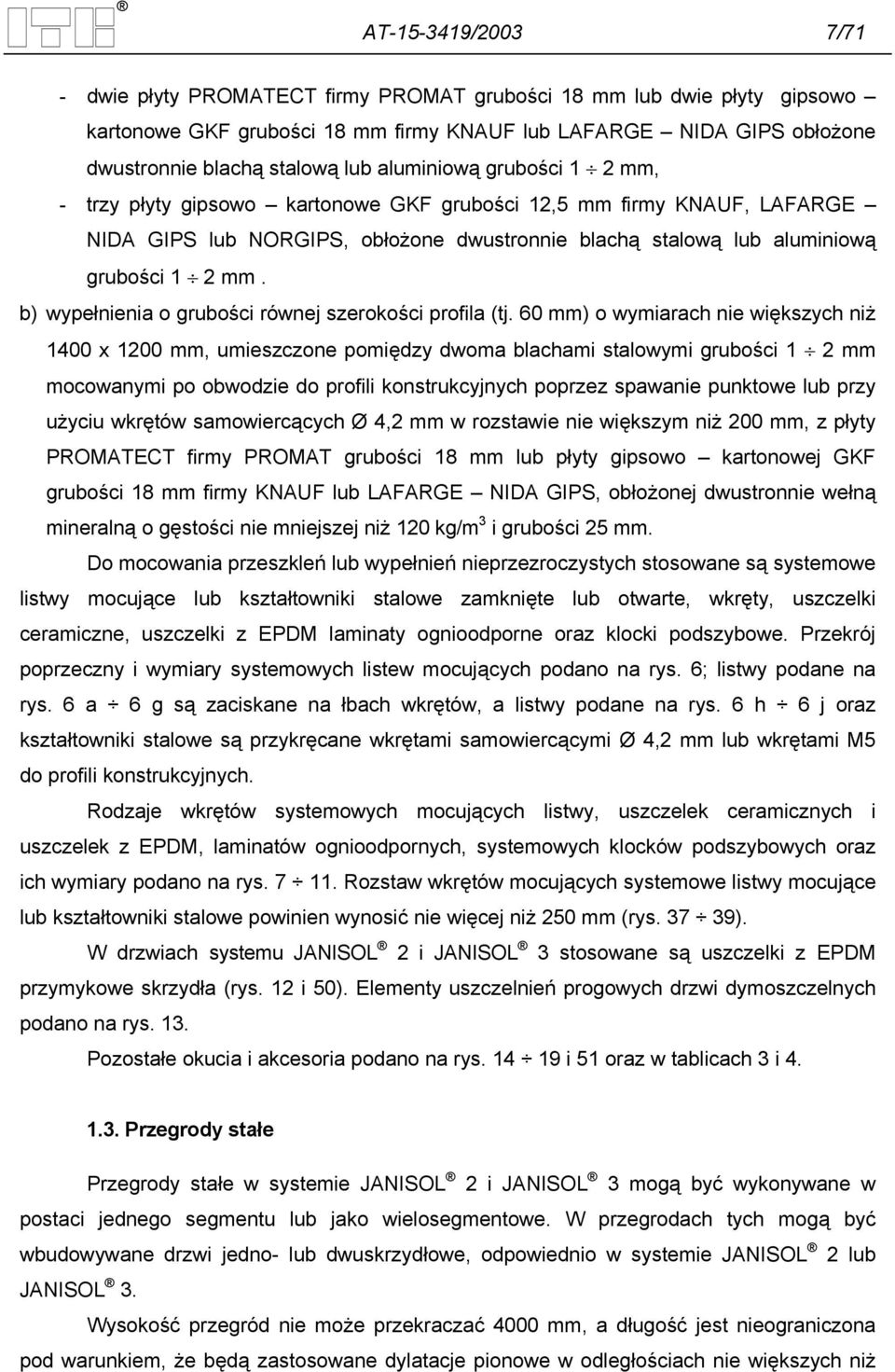

8 AT /2003 7/71 - dwie płyty PROMATECT firmy PROMAT grubości 18 mm lub dwie płyty gipsowo kartonowe GKF grubości 18 mm firmy KNAUF lub LAFARGE NIDA GIPS obłożone dwustronnie blachą stalową lub aluminiową grubości 1 2 mm, - trzy płyty gipsowo kartonowe GKF grubości 12,5 mm firmy KNAUF, LAFARGE NIDA GIPS lub NORGIPS, obłożone dwustronnie blachą stalową lub aluminiową grubości 1 2 mm. b) wypełnienia o grubości równej szerokości profila (tj. 60 mm) o wymiarach nie większych niż 1400 x 1200 mm, umieszczone pomiędzy dwoma blachami stalowymi grubości 1 2 mm mocowanymi po obwodzie do profili konstrukcyjnych poprzez spawanie punktowe lub przy użyciu wkrętów samowiercących Ø 4,2 mm w rozstawie nie większym niż 200 mm, z płyty PROMATECT firmy PROMAT grubości 18 mm lub płyty gipsowo kartonowej GKF grubości 18 mm firmy KNAUF lub LAFARGE NIDA GIPS, obłożonej dwustronnie wełną mineralną o gęstości nie mniejszej niż 120 kg/m 3 i grubości 25 mm. Do mocowania przeszkleń lub wypełnień nieprzezroczystych stosowane są systemowe listwy mocujące lub kształtowniki stalowe zamknięte lub otwarte, wkręty, uszczelki ceramiczne, uszczelki z EPDM laminaty ognioodporne oraz klocki podszybowe. Przekrój poprzeczny i wymiary systemowych listew mocujących podano na rys. 6; listwy podane na rys. 6 a 6 g są zaciskane na łbach wkrętów, a listwy podane na rys. 6 h 6 j oraz kształtowniki stalowe są przykręcane wkrętami samowiercącymi Ø 4,2 mm lub wkrętami M5 do profili konstrukcyjnych. Rodzaje wkrętów systemowych mocujących listwy, uszczelek ceramicznych i uszczelek z EPDM, laminatów ognioodpornych, systemowych klocków podszybowych oraz ich wymiary podano na rys Rozstaw wkrętów mocujących systemowe listwy mocujące lub kształtowniki stalowe powinien wynosić nie więcej niż 250 mm (rys ). W drzwiach systemu JANISOL 2 i JANISOL 3 stosowane są uszczelki z EPDM przymykowe skrzydła (rys. 12 i 50). Elementy uszczelnień progowych drzwi dymoszczelnych podano na rys. 13. Pozostałe okucia i akcesoria podano na rys i 51 oraz w tablicach 3 i Przegrody stałe Przegrody stałe w systemie JANISOL 2 i JANISOL 3 mogą być wykonywane w postaci jednego segmentu lub jako wielosegmentowe. W przegrodach tych mogą być wbudowywane drzwi jedno- lub dwuskrzydłowe, odpowiednio w systemie JANISOL 2 lub JANISOL 3. Wysokość przegród nie może przekraczać 4000 mm, a długość jest nieograniczona pod warunkiem, że będą zastosowane dylatacje pionowe w odległościach nie większych niż

9 AT /2003 8/ mm. Przykłady dylatacji podano na rys. 34 i 35. Jeżeli całkowita długość przegrody nie przekracza 5000 mm dylatacji nie wykonuje się. Schematy drzwi i przegród stałych w obu systemach podano na rys. 20 i 23. Konstrukcja przegród stałych jest wykonana z profili stalowych wymienionych w p Wszystkie połączenia narożne są wykonywane wyłącznie poprzez spawanie (rys. 21). Połączenia typu T w ściankach stałych mogą być także skręcane (rys. 40) Drzwi Konstrukcja drzwi JANISOL 2 i JANISOL 3 jest wykonywana z profili konstrukcyjnych wymienionych w p Jako ościeżnice mogą być również stosowane ościeżnice obejmujące, narożne i wewnętrzne (rys. 48 i 49). Połączenia profili w drzwiach są wykonywane przez spawanie. Rodzaje połączeń spawanych w drzwiach są takie same, jak w przegrodach stałych (rys. 21). Maksymalne wymiary drzwi w świetle ościeżnicy wynoszą: a) w systemie JANISOL 2: - wysokość 2400 mm, - szerokość drzwi jednoskrzydłowych lub szerokość skrzydła głównego w drzwiach dwuskrzydłowych 1200 mm, - szerokość drzwi dwuskrzydłowych 2600 mm, b) w systemie JANISOL 3: - wysokość 2400 mm, - szerokość drzwi jednoskrzydłowych lub szerokość skrzydła głównego w drzwiach dwuskrzydłowych 1100 mm, - szerokość drzwi dwuskrzydłowych 2100 mm. Wymienione wyżej wymiary drzwi w systemie Janisol 3 mogą być zwiększone o 15% pod warunkiem, że powierzchnia skrzydła nie ulegnie powiększeniu o więcej niż 20%. Drzwi dymoszczelne w systemie JANISOL 2 i JANISOL 3 muszą być wyposażone w uszczelnienia progowe wykonane z wyrobów podanych na rys. 13. Przekroje pionowe dolnej krawędzi drzwi dymoszczelnych podano na rys. 22. W drzwiach systemu JANISOL 2 i JANISOL 3 stosowane są okucia i akcesoria systemowe podane w tablicy 3 i 4. Zamki jednopunktowe wymienione w tablicy 3 mogą być stosowane pod warunkiem, że na zewnętrznej przekładce izolacyjnej profilu skrzydła, od strony ościeżnicy jest naklejony laminat pęczniejący nr katalogowy , na odcinkach poziomym i pionowym o długości co najmniej 200 mm licząc od górnego narożnika po stronie zamka.

10 AT /2003 9/71 Tablica 3 Nr katalog. Opis S wkładka zamka WSS zamek zapadkowy z dodatkowym ryglowaniem lewy Ø 22 mm zamek zapadkowy z dodatkowym ryglowaniem prawy Ø 22 mm zamek zapadkowy z dodatkowym ryglowaniem lewy Ø 17 mm zamek zapadkowy z dodatkowym ryglowaniem prawy Ø 17 mm zamek przeciwpaniczny typu B, zapadkowy z dodatkowym ryglowaniem lewy Ø 22 mm zamek przeciwpaniczny typu B, zapadkowy z dodatkowym ryglowaniem prawy Ø 22 mm zamek przeciwpaniczny typu B, zapadkowy z dodatkowym ryglowaniem lewy Ø 17 mm zamek przeciwpaniczny typu B, zapadkowy z dodatkowym ryglowaniem prawy Ø 17 mm zamek przeciwpaniczny typu D, zapadkowy z dodatkowym ryglowaniem lewy Ø 22 mm zamek przeciwpaniczny typu D, zapadkowy z dodatkowym ryglowaniem prawy Ø 22 mm zamek przeciwpaniczny typu D, zapadkowy z dodatkowym ryglowaniem lewy Ø 17 mm zamek przeciwpaniczny typu D, zapadkowy z dodatkowym ryglowaniem prawy Ø 17 mm rygiel automatyczny skrzydła biernego, ocynkowany zamek automatyczny górny skrzydła biernego zawias spawany Ø 20 x 180 mm S zawias spawany Ø 20 x 180 mm WSS zawias spawany Ø 20 x 180 mm z regulacją pionową zawias spawany Ø 20 x 180 mm z regulacją pionową zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi jednoskrzydłowych lewych, czoło zamka ocynkowane zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi jednoskrzydłowych prawych, czoło zamka ocynkowane zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi dwuskrzydłowych lewych, czoło zamka ocynkowane zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi dwuskrzydłowych prawych, czoło zamka ocynkowane wkręt M 5 x zawias przykręcany 54 x 100 mm z regulacją pionową i poziomą, ocynkowany opadająca listwa progowa 550 mm opadająca listwa progowa 680 mm opadająca listwa progowa 830 mm opadająca listwa progowa 980 mm opadająca listwa progowa 1130 mm opadająca listwa progowa 1280 mm opadająca listwa progowa 1430 mm zawias spawany Ø 20 mm z regulacją 3D zawias przykręcany 54 x 100 mm z regulacją pionową i poziomą, stal szlachetna klamka aluminiowa 140 x 59 mm klamka aluminiowa anodowana 146 x 76 mm, z rdzeniem

11 AT / /71 Nr katalog. Opis klamka aluminiowa anodowana 146 x 76 mm, bez rdzenia klamka, łożysko, stal szlachetna 165 x 85 mm, bez rdzenia wkręt M 5 x 12, stal szlachetna rozeta owalna do wkładek okrągłych Ø 22 mm, stal szlachetna do / rozeta owalna do wkładek profilowych Ø 17 mm, stal szlachetna do / rdzeń klamki 9 x 120 mm pochwyt, stal szlachetna rozeta owal. do wkładek profilowych Ø 17 mm, stal szlachetna, rozstaw otwór 54 mm klamka ze stali szlachetnej 153 x 64 mm klamka ze stali szlachetnej 153 x 64 mm klamki ze stali szlachetnej 160 x 80 mm klamka, łożysko, rdzeń, stal szlachetna 160 x 80 mm, bez rdzenia rozeta owalna do wkładek okrągłych Ø 22 mm, stal szlachetna do rozeta owalna do wkładek profilowych Ø 17 mm, stal szlachetna do rdzeń dzielony klamki 9 x 110 mm S rdzeń dzielony klamki 9 x 100 mm WSS wkładka okrągła Ø 22 mm, L = 65 mm wkładka profilowa Ø 17 mm, L = 71 mm rozeta owalna szeroka do wkładek okrągłych Ø 22 mm, mosiądz niklowany rozeta owalna do wkładek okrągłych Ø 22 mm, stal szlachetna rozeta owal. do wkładek profilowych Ø 17 mm, stal szlachetna, rozstaw otworów 50 mm śruba montażowa do GKF M 8 x S rygiel skrzydła biernego WSS , ocynkowane rygiel skrzydła biernego, ocynkowane U komplet uzupełniający do S wkręt Ø 4,2 mm L = 67 mm pręt górny rygla Ø 10 mm L = 1,5 m wkręt M 5 x 12, ocynkowane pręt dolny rygla Ø 10 mm L = 1,5 m gniazdo podłogowe rygla płytka montażowa do ramy ścianki stałej płytka montażowa do ościeżnicy drzwiowej bolec stabilizujący z gniazdem, stal szlachetna S bolec stabilizujący z gniazdem WSS, stal szlachetna bolec wzmacniający Ø 4,7 mm L = 50 m blacha zamykająca śruba montażowa do GKF M 8 x element montażowy do okuć, ocynkowany element montażowy do okuć, stal szlachetna element montażowy do okuć, stal

12 AT / /71 Nr katalog. Opis zamek zapadkowy z dodatkowym ryglowaniem lewy Ø 22 mm zamek zapadkowy z dodatkowym ryglowaniem prawy Ø 22 mm zamek zapadkowy z dodatkowym ryglowaniem lewy Ø 17 mm zamek zapadkowy z dodatkowym ryglowaniem prawy Ø 17 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem lewy Ø 22 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem prawy Ø 22 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem lewy Ø 17 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem prawy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem lewy Ø 22 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem prawy Ø 22 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem lewy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem prawy Ø 17 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem lewy Ø 22 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem prawy Ø 22 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem lewy Ø 17 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem prawy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem lewy Ø 22 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem prawy Ø 22 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem lewy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem prawy Ø 17 mm rygiel automatyczny skrzydła biernego, czoło zamka ze stali szlachetnej zamek przeciwpaniczny skrzydła biernego, czoło zamka ze stali szlachetnej zespół górnej zapadki zamek zwrotny, czoło zamka ze stali szlachetnej gniazdo podłogowe rygla, stal szlachetna bolec stabilizujący z gniazdem, stal szlifowana rygiel skrzydła biernego, stal szlachetna płytka montażowa do ościeżnicy, stal szlachetna szlifowana zamek zapadkowy lewy/prawy Ø 22 mm zamek zapadkowy lewy/prawy Ø 17 mm zamek przeciwpaniczny typu B, lewy Ø 22 mm zamek przeciwpaniczny typu B, prawy Ø 22 mm zamek przeciwpaniczny typu B, lewy Ø 17 mm zamek przeciwpaniczny typu B, prawy Ø 17 mm zamek przeciwpaniczny typu E, lewy/prawy Ø 22 mm zamek przeciwpaniczny typu E, lewy/prawy Ø 17 mm zamek przeciwpaniczny typu B, lewy Ø 22 mm zamek przeciwpaniczny typu B, prawy Ø 22 mm zamek przeciwpaniczny typu B, lewy Ø 17 mm zamek przeciwpaniczny typu B, prawy Ø 17 mm

13 AT / /71 Nr katalog. Opis zamek przeciwpaniczny typu E, lewy/prawy Ø 22 mm zamek przeciwpaniczny typu E, lewy/prawy Ø 17 mm zamek zapadkowy z dodatkowym ryglowaniem lewy Ø 22 mm zamek zapadkowy z dodatkowym ryglowaniem prawy Ø 22 mm zamek zapadkowy z dodatkowym ryglowaniem lewy Ø 17 mm zamek zapadkowy z dodatkowym ryglowaniem prawy Ø 17 mm zamek zapadkowy typu B z dodatkowym ryglowaniem lewy Ø 22 mm zamek zapadkowy typu B z dodatkowym ryglowaniem prawy Ø 22 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy Ø 17 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy Ø 22 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy Ø 22 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy Ø 17 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy Ø 22 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy Ø 22 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy Ø 17 mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy Ø 22 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy Ø 2 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy Ø 17 mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy Ø 17 mm zespół górnej zapadki pręt górny zamka H 2,5 m pręt górny rygla Ø 10 mm L=2 m pręt dolny rygla Ø 10 mm L=1,5 m blacha zaczepowa akcesoria uzupełniające zawias spawany Ø 20 x 180 mm z regulacją pionową ze stali szlachetnej zawias spawany Ø 20 mm z regulacją 3D ze stali szlachetnej zawias spawany Ø 20 x 180 mm z regulacją pionową ze stali szlachetnej zawias spawany Ø 20 mm z regulacją 3D ze stali szlachetnej elektrozaczep 6-12 V, lewy, z blachą czołową ze stali szlachetnej elektrozaczep 6-12 V, prawy, z blachą czołową ze stali szlachetnej elektrozaczep 24 V, lewy, z blachą czołową ze stali szlachetnej elektrozaczep 24 V, prawy, z blachą czołową ze stali szlachetnej elektrozaczep 12 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej elektrozaczep 12 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej elektrozaczep 24 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej elektrozaczep 24 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej

14 AT / /71 Nr katalog. Opis zestaw elektrozaczepów 6-12 V, lewy, z blachą ze stali szlachetnej zestaw elektrozaczepów 6-12 V, prawy, z blachą ze stali szlachetnej zestaw elektrozaczepów 6-12 V, lewy, z blachą ze stali szlachetnej zestaw elektrozaczepów 6-12 V, prawy, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, lewy, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, prawy, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, lewy, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, prawy, z blachą ze stali szlachetnej zestaw elektrozaczepów 12 V. lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zestaw elektrozaczepów 12 V. prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zestaw elektrozaczepów 12 V. lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zestaw elektrozaczepów 12 V. prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zestaw elektrozaczepów 24 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zamek zapadkowy, prawy, z blachą ocynkowaną zamek zapadkowy, prawy, z blachą ze stali szlachetnej zamek zapadkowy, lewy, z blachą ocynkowaną zamek zapadkowy, lewy, z blachą ze stali szlachetnej zespół górnej zapadki rygla skrzydła biernego rygiel skrzydła biernego, ze stali ocynkowanej rygiel skrzydła biernego, ze stali szlachetnej pręt górny rygla Ø 10 mm L = 1 m pręt górny rygla Ø 10 mm L = 1,5 m pręt górny rygla Ø 10 mm L = 2 m pręt dolny rygla Ø 10 mm L = 1 m pręt dolny rygla Ø 10 mm L = 1,5 m pręt dolny rygla Ø 10 mm L = 2 m zamek zapadkowy z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek zapadkowy z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek zapadkowy z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek zapadkowy z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną

15 AT / /71 Nr katalog. Opis zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E, lewy, z blachą ze stali szlachetnej rygiel przeciwpaniczny skrzydła biernego z blachą ocynkowaną rygiel przeciwpaniczny skrzydła biernego z blachą ze stali szlachetnej zespół górnej zapadki blacha zaczepowa ze stali ocynkowanej blacha zaczepowa ze stali szlachetnej rygiel przeciwpaniczny skrzydła biernego ze stali ocynkowanej rygiel przeciwpaniczny skrzydła biernego ze stali szlachetnej rygiel skrzydła biernego, ze stali ocynkowanej rygiel skrzydła biernego, ze stali szlachetnej

16 AT / /71 Nr katalog. Opis rygiel skrzydła biernego, ze stali ocynkowanej rygiel skrzydła biernego, ze stali szlachetnej zamek zapadkowy z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek zapadkowy z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek zapadkowy z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek zapadkowy z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej blacha zaczepowa ze stali ocynkowanej zespół górnej zapadki zamka prowadzenia pręta pręt górny zamka Ø 6 mm L = 1,5 m zespół górnej zapadki zamka dźwignia przeciwpaniczna rozstaw 92 mm, anodowane aluminium EV 1, prawa dźwignia przeciwpaniczna rozstaw 92 mm, mosiężna, prawa dźwignia przeciwpaniczna rozstaw 92 mm, ze stali szlachetnej, prawa dźwignia przeciwpaniczna rozstaw 92 mm, anodowane aluminium EV 1, lewa dźwignia przeciwpaniczna rozstaw 92 mm, mosiężna, lewa dźwignia przeciwpaniczna rozstaw 92 mm, ze stali szlachetnej, lewa dźwignia przeciwpaniczna rozstaw 98,5 mm, anodowane aluminium EV 1, prawa dźwignia przeciwpaniczna rozstaw 98,5 mm, ze stali szlachetnej, prawa dźwignia przeciwpaniczna rozstaw 98,5 mm, anodowane aluminium EV 1, lewa dźwignia przeciwpaniczna rozstaw 98,5 mm, mosiężna, lewa dźwignia przeciwpaniczna rozstaw 98,5 mm, ze stali szlachetnej, lewa dźwignia przeciwpaniczna, anodowane aluminium EV 1, prawa dźwignia przeciwpaniczna, mosiężna, prawa

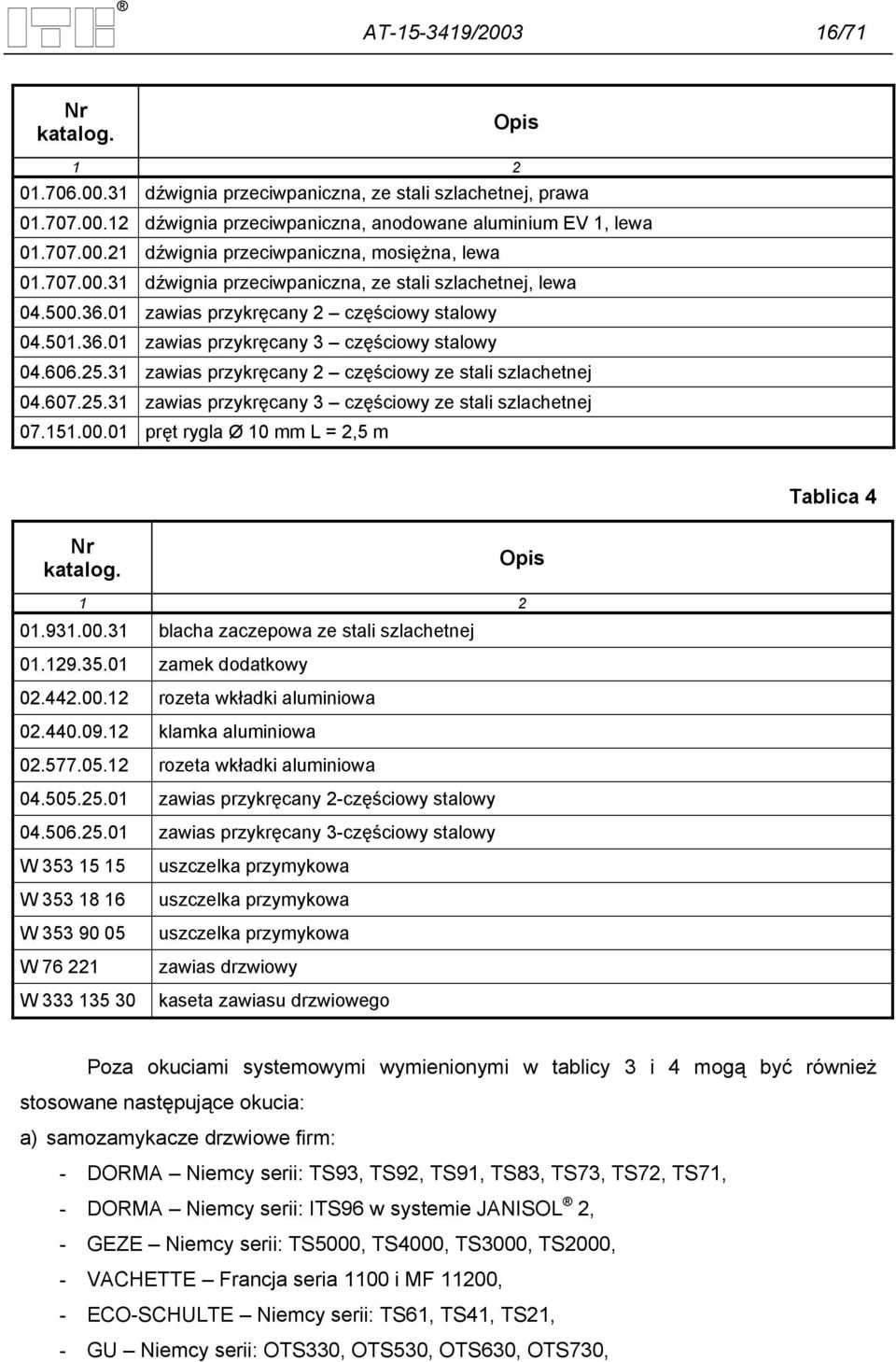

17 AT / /71 Nr katalog. Opis dźwignia przeciwpaniczna, ze stali szlachetnej, prawa dźwignia przeciwpaniczna, anodowane aluminium EV 1, lewa dźwignia przeciwpaniczna, mosiężna, lewa dźwignia przeciwpaniczna, ze stali szlachetnej, lewa zawias przykręcany 2 częściowy stalowy zawias przykręcany 3 częściowy stalowy zawias przykręcany 2 częściowy ze stali szlachetnej zawias przykręcany 3 częściowy ze stali szlachetnej pręt rygla Ø 10 mm L = 2,5 m Tablica 4 Nr katalog. Opis blacha zaczepowa ze stali szlachetnej zamek dodatkowy rozeta wkładki aluminiowa klamka aluminiowa rozeta wkładki aluminiowa zawias przykręcany 2-częściowy stalowy zawias przykręcany 3-częściowy stalowy W W W W W uszczelka przymykowa uszczelka przymykowa uszczelka przymykowa zawias drzwiowy kaseta zawiasu drzwiowego Poza okuciami systemowymi wymienionymi w tablicy 3 i 4 mogą być również stosowane następujące okucia: a) samozamykacze drzwiowe firm: - DORMA Niemcy serii: TS93, TS92, TS91, TS83, TS73, TS72, TS71, - DORMA Niemcy serii: ITS96 w systemie JANISOL 2, - GEZE Niemcy serii: TS5000, TS4000, TS3000, TS2000, - VACHETTE Francja seria 1100 i MF 11200, - ECO-SCHULTE Niemcy serii: TS61, TS41, TS21, - GU Niemcy serii: OTS330, OTS530, OTS630, OTS730,

18 AT / /71 wraz z akcesoriami towarzyszącymi (w tym np. regulatory kolejności zamykania, elektroblokady). b) napędy drzwiowe, trzymacze elektromagnetyczne, akcesoria kontroli dostępu, elektromagnetyczne stalowe zaczepy zamka, zamki zabezpieczeniowe stosowane jako dodatkowe, c) dźwignie przeciwpaniczne, d) nawierzchniowe regulatory kolejności zamykania skrzydeł, e) klamki z trzpieniem stalowym, wkładki do zamków, akcesoria kontroli dostępu, elektromagnetyczne stalowe zaczepy zamka oraz zamki typu zabezpieczeniowego stosowane jako dodatkowe, razem z zamkiem systemowym Jansen. Przykładowe schematy drzwi i przegród stałych systemu JANISOL 2 i JANISOL 3 podano na rys. 20 i 23 Szczegóły konstrukcyjne przegród i drzwi systemu JANISOL 2 i JANISOL 3 podano na rysunkach: - mocowanie drzwi i przegród stałych na rys i 52, 53; - progi drzwi na rys. 22 i 29; - łączenia segmentów na rys ; - mocowanie szyb na rys ; - połączenia profili konstrukcyjnych na rys. 21 i 40; - elementy wyposażenia drzwi na rys i PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi JANISOL 2 i JANISOL 3 stosowane są jako wewnętrzne drzwi wejściowe lub drzwi wewnątrzlokalowe o klasach odporności ogniowej EI 15/ E-W 30, EI 15/ E-W 60, E 30, E 60, EI 30, EI 60 wg norm PN-B :1997 oraz o klasie dymoszczelności S 60 wg Ustaleń Aprobacyjnych GS VII.01/98 r. Przegrody stałe JANISOL 2 lub JANISOL 3 stosowane są jako wewnętrzne i zewnętrzne przegrody o klasie odporności ogniowej El 15/ E-W 30, El 15/ E-W 60, E 30, E 60, El 30, El 60, EI 60/ E 120 według normy PN-B :1997. Drzwi JANISOL 2 lub JANISOL 3 i przegrody stałe JANISOL 2 lub JANISOL 3 są sklasyfikowane jako nierozprzestrzeniające ognia (NRO) według normy PN-90-B Drzwi JANISOL 2 i JANISOL 3 oraz przegrody stałe JANISOL 2 i JANISOL 3 powinny być stosowane na podstawie dokumentacji projektowej, opracowanej zgodnie z niniejszą Aprobatą Techniczną ITB oraz normami i innymi przepisami, w szczególności z: - rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty

19 AT / /71 budowlane i ich usytuowanie (Dz. U. Nr 15 z 1999 r., poz. 140) dla dokumentacji technicznej wykonywanej przed r. - rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r., poz. 690) dla dokumentacji technicznej wykonywanej po r. w następującym zakresie: - z uwagi na cechy wytrzymałościowe w ustalonym na podstawie obliczeń statycznych uwzględniających obciążenia określone w p oraz i ; drzwi JANISOL 2 i JANISOL 3 mogą być stosowane w warunkach odpowiadających klasie 2 wymagań wg PN-EN 1192:2001, - z uwagi na bezpieczeństwo pożarowe w zakresie wynikającym z klas odporności ogniowej wg p i , - z uwagi na wodoszczelność przegród zewnętrznych w zakresie wynikającym z Instrukcji ITB nr 224, w zależności od strefy obciążenia wiatrem wg normy PN-77/B oraz szczelności na przenikanie wody opadowej określonej w p , - z uwagi na wymagania w zakresie odporności na korozję zabezpieczenia antykorozyjne nie są objęte niniejszą Aprobatą Techniczną ITB; dobór dopuszczonych do obrotu i stosowania zabezpieczeń antykorozyjnych powinien być uzależniony od stopnia agresywności środowiska i powinien być zgodny z Polskimi Normami i Instrukcją ITB nr 305. Niniejsza Aprobata nie obejmuje właściwości akustycznych i cieplnych drzwi i przegród stałych systemów JANISOL 2 i JANISOL 3 Drzwi i przegrody stałe o klasie odporności ogniowej El 15/ E-W 30, EI 15/ E-W 60, El 30 oraz E 30 mogą być mocowane do: ścian z cegły pełnej o grubości nie mniejszej niż 120 mm, ścian betonowych i żelbetowych o grubości nie mniejszej niż 100 mm, ścian z cegły dziurawki, kratówki lub z betonu komórkowego o grubości nie mniejszej niż 150 mm, ścian z płyt gipsowo-kartonowych o klasie odporności ogniowej nie mniejszej niż EI 30 wzmocnionych profilem stalowym o grubości ścianki min. 3 mm. Do ścian z cegły pełnej, ścian betonowych i żelbetowych, z cegły dziurawki, kratówki lub z betonu komórkowego drzwi i przegrody stałe są mocowane przy użyciu stalowych kotew 10 w odstępach nie większych niż 700 m, a do ścian z płyt gipsowo kartonowych wkrętami samowiercącymi o średnicy nie mniejszej niż 6.3 w odstępach nie większych niż 500 mm lub wkrętami M5 w odstępach nie większych niż 300 mm (rys ).

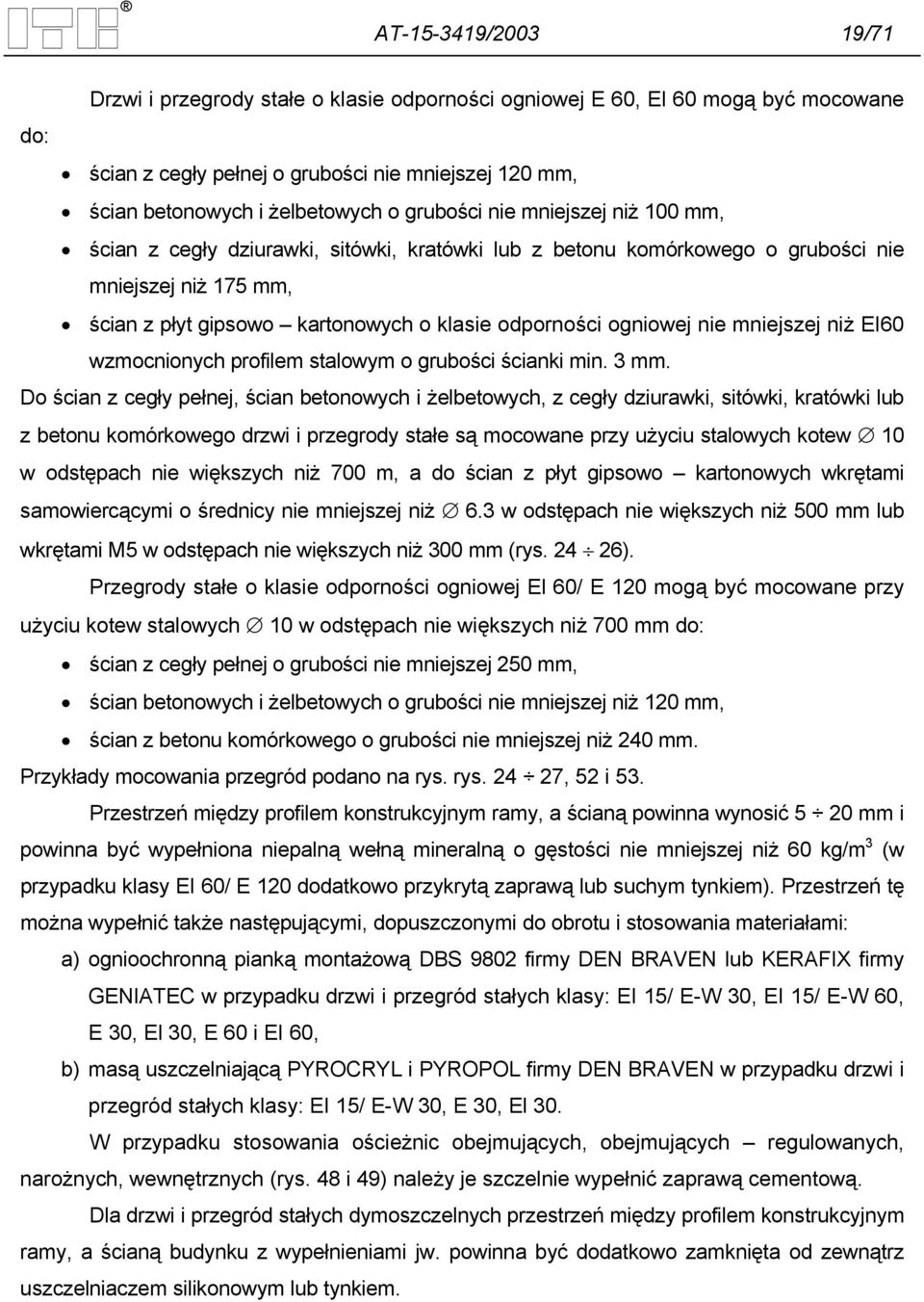

20 AT / /71 Drzwi i przegrody stałe o klasie odporności ogniowej E 60, El 60 mogą być mocowane do: ścian z cegły pełnej o grubości nie mniejszej 120 mm, ścian betonowych i żelbetowych o grubości nie mniejszej niż 100 mm, ścian z cegły dziurawki, sitówki, kratówki lub z betonu komórkowego o grubości nie mniejszej niż 175 mm, ścian z płyt gipsowo kartonowych o klasie odporności ogniowej nie mniejszej niż EI60 wzmocnionych profilem stalowym o grubości ścianki min. 3 mm. Do ścian z cegły pełnej, ścian betonowych i żelbetowych, z cegły dziurawki, sitówki, kratówki lub z betonu komórkowego drzwi i przegrody stałe są mocowane przy użyciu stalowych kotew 10 w odstępach nie większych niż 700 m, a do ścian z płyt gipsowo kartonowych wkrętami samowiercącymi o średnicy nie mniejszej niż 6.3 w odstępach nie większych niż 500 mm lub wkrętami M5 w odstępach nie większych niż 300 mm (rys ). Przegrody stałe o klasie odporności ogniowej El 60/ E 120 mogą być mocowane przy użyciu kotew stalowych 10 w odstępach nie większych niż 700 mm do: ścian z cegły pełnej o grubości nie mniejszej 250 mm, ścian betonowych i żelbetowych o grubości nie mniejszej niż 120 mm, ścian z betonu komórkowego o grubości nie mniejszej niż 240 mm. Przykłady mocowania przegród podano na rys. rys , 52 i 53. Przestrzeń między profilem konstrukcyjnym ramy, a ścianą powinna wynosić 5 20 mm i powinna być wypełniona niepalną wełną mineralną o gęstości nie mniejszej niż 60 kg/m 3 (w przypadku klasy EI 60/ E 120 dodatkowo przykrytą zaprawą lub suchym tynkiem). Przestrzeń tę można wypełnić także następującymi, dopuszczonymi do obrotu i stosowania materiałami: a) ognioochronną pianką montażową DBS 9802 firmy DEN BRAVEN lub KERAFIX firmy GENIATEC w przypadku drzwi i przegród stałych klasy: EI 15/ E-W 30, EI 15/ E-W 60, E 30, El 30, E 60 i EI 60, b) masą uszczelniającą PYROCRYL i PYROPOL firmy DEN BRAVEN w przypadku drzwi i przegród stałych klasy: EI 15/ E-W 30, E 30, El 30. W przypadku stosowania ościeżnic obejmujących, obejmujących regulowanych, narożnych, wewnętrznych (rys. 48 i 49) należy je szczelnie wypełnić zaprawą cementową. Dla drzwi i przegród stałych dymoszczelnych przestrzeń między profilem konstrukcyjnym ramy, a ścianą budynku z wypełnieniami jw. powinna być dodatkowo zamknięta od zewnątrz uszczelniaczem silikonowym lub tynkiem.
