PŁYTY WARSTWOWE Z RDZENIEM Z POLIURETANU

Transkrypt

1 PŁYTY WARSTWOWE Z RDZENIEM Z POLIURETANU KATALOG TECHNICZNY

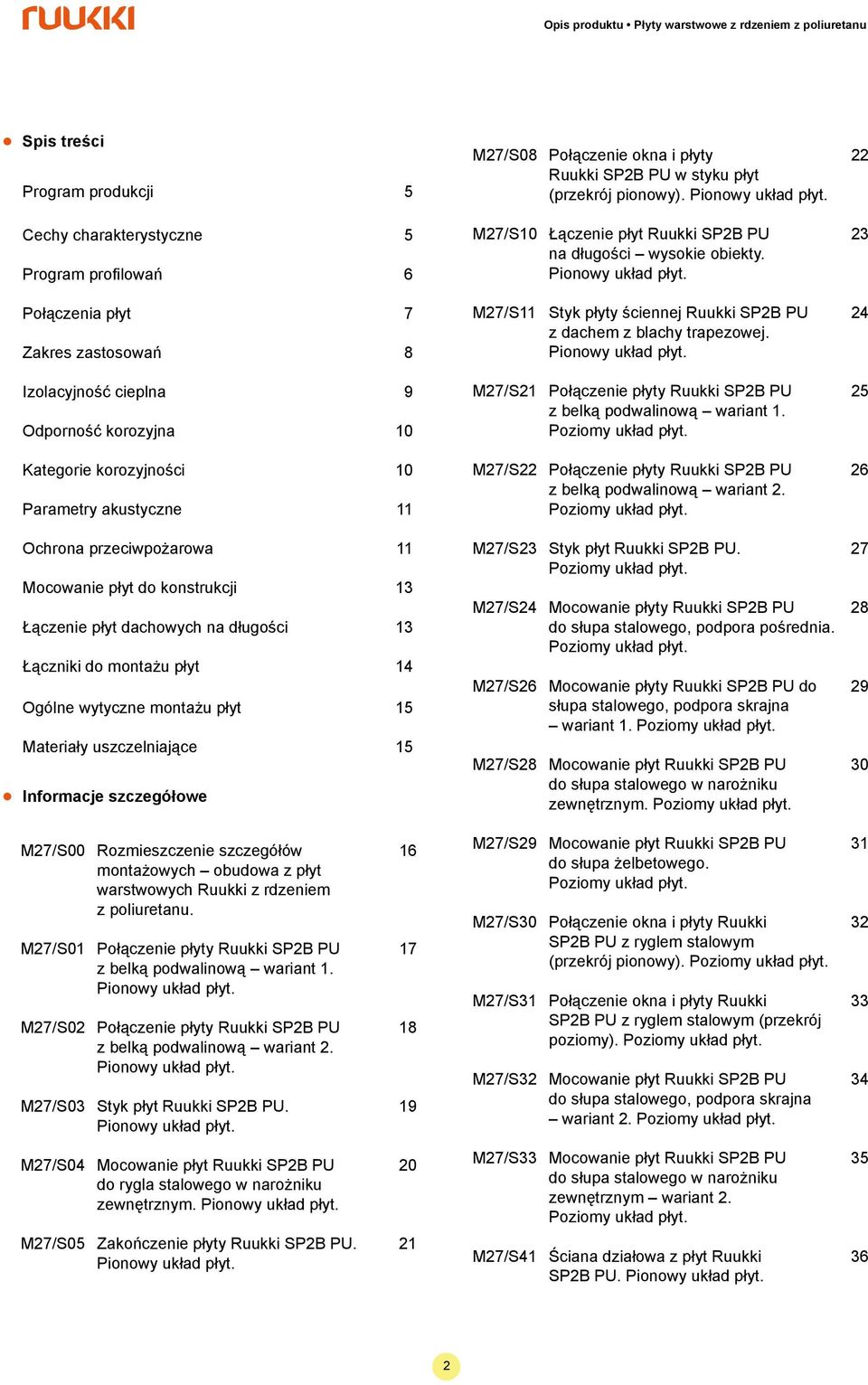

2 Spis treści Program produkcji 5 Cechy charakterystyczne 5 Program profiowań 6 Połączenia płyt 7 Zakres zastosowań 8 Izoacyjność ciepna 9 Odporność korozyjna 10 Kategorie korozyjności 10 Parametry akustyczne 11 Ochrona przeciwpożarowa 11 Mocowanie płyt do konstrukcji 13 Łączenie płyt dachowych na długości 13 Łączniki do montażu płyt 14 Ogóne wytyczne montażu płyt 15 Materiały uszczeniające 15 Informacje szczegółowe M27/S08 Połączenie okna i płyty Ruukki SP2B PU w styku płyt (przekrój pionowy). Pionowy układ płyt. M27/S10 Łączenie płyt Ruukki SP2B PU na długości wysokie obiekty. Pionowy układ płyt. M27/S11 Styk płyty ściennej Ruukki SP2B PU z dachem z bachy trapezowej. Pionowy układ płyt. M27/S21 Połączenie płyty Ruukki SP2B PU z beką podwainową wariant 1. Poziomy układ płyt. M27/S22 Połączenie płyty Ruukki SP2B PU z beką podwainową wariant 2. Poziomy układ płyt. M27/S23 Styk płyt Ruukki SP2B PU. Poziomy układ płyt. M27/S24 Mocowanie płyty Ruukki SP2B PU do słupa staowego, podpora pośrednia. Poziomy układ płyt. M27/S26 Mocowanie płyty Ruukki SP2B PU do słupa staowego, podpora skrajna wariant 1. Poziomy układ płyt. M27/S28 Mocowanie płyt Ruukki SP2B PU do słupa staowego w narożniku zewnętrznym. Poziomy układ płyt M27/S00 Rozmieszczenie szczegółów montażowych obudowa z płyt warstwowych Ruukki z rdzeniem z poiuretanu. M27/S01 Połączenie płyty Ruukki SP2B PU z beką podwainową wariant 1. Pionowy układ płyt. M27/S02 Połączenie płyty Ruukki SP2B PU z beką podwainową wariant 2. Pionowy układ płyt. M27/S03 Styk płyt Ruukki SP2B PU. Pionowy układ płyt M27/S29 Mocowanie płyt Ruukki SP2B PU do słupa żebetowego. Poziomy układ płyt. M27/S30 Połączenie okna i płyty Ruukki SP2B PU z rygem staowym (przekrój pionowy). Poziomy układ płyt. M27/S31 Połączenie okna i płyty Ruukki SP2B PU z rygem staowym (przekrój poziomy). Poziomy układ płyt. M27/S32 Mocowanie płyt Ruukki SP2B PU do słupa staowego, podpora skrajna wariant 2. Poziomy układ płyt M27/S04 Mocowanie płyt Ruukki SP2B PU do ryga staowego w narożniku zewnętrznym. Pionowy układ płyt. 20 M27/S33 Mocowanie płyt Ruukki SP2B PU do słupa staowego w narożniku zewnętrznym wariant 2. Poziomy układ płyt. 35 M27/S05 Zakończenie płyty Ruukki SP2B PU. Pionowy układ płyt. 21 M27/S41 Ściana działowa z płyt Ruukki SP2B PU. Pionowy układ płyt. 36 2

3 M30/S01 Połączenie płyty Ruukki SP2D PU z beką podwainową wariant 1. Pionowy układ płyt. 37 M30/S31 Połączenie okna i płyty Ruukki SP2D PU z rygem staowym (przekrój poziomy). Poziomy układ płyt. 53 M30/S02 Połączenie płyty Ruukki SP2D PU z beką podwainową wariant 2. Pionowy układ płyt. 38 M30/S32 Mocowanie płyt Ruukki SP2D PU do słupa staowego, podpora skrajna wariant 2. Poziomy układ płyt. 54 M30/S03 Styk płyt Ruukki SP2D PU. Pionowy układ płyt. M30/S04 Mocowanie płyty Ruukki SP2D PU do słupa staowego w narożniku zewnętrznym. Pionowy układ płyt. M30/S05 Zakończenie płyty Ruukki SP2D PU. Pionowy układ płyt. M30/S08 Połączenie okna i płyty Ruukki SP2D PU w styku płyt (przekrój pionowy). Pionowy układ płyt. M30/S10 Łączenie płyt Ruukki SP2D PU na długości wysokie obiekty. Pionowy układ płyt. M30/S11 Styk płyty ściennej Ruukki SP2D PU z dachem z bachy trapezowej. Pionowy układ płyt M30/S33 Mocowanie płyt Ruukki SP2D PU do słupa staowego w narożniku wariant 2. Poziomy układ płyt. M32/S01 Połączenie płyty Ruukki SPF98/80PU z beką podwainową wariant 1. Pionowy układ płyt. M32/S02 Połączenie płyty Ruukki SPF98/80PU z beką podwainową wariant 2. Pionowy układ płyt. M32/S03 Styk płyt Ruukki SPF98/80PU. Pionowy układ płyt. M32/S04 Mocowanie płyt Ruukki SPF98/80PU do słupa staowego w narożniku. Pionowy układ płyt. M32/S05 Zakończenie płyty Ruukki SPF98/80PU. Pionowy układ płyt M30/S21 Połączenie płyty Ruukki SP2D PU z beką podwainową wariant 1. Poziomy układ płyt. 45 M32/S09 Połączenie okna PCV i płyty Ruukki SPF98/80PU z rygem staowym, (przekrój pionowy). Pionowy układ płyt. 61 M30/S22 Połączenie płyty Ruukki SP2D PU z beką podwainową wariant 2. Poziomy układ płyt. 46 M32/S12 Połączenie okna PCV i płyty Ruukki SPF98/80PU z rygem staowym (przekrój poziomy). Pionowy układ płyt. 62 M30/S23 Styk płyty Ruukki SP2D PU. Poziomy układ płyt. M30/S24 Mocowanie płyty Ruukki SP2D PU do słupa staowego, podpora pośrednia. Poziomy układ płyt. M30/S26 Mocowanie płyty Ruukki SP2D PU do słupa staowego, podpora skrajna wariant 1. Poziomy układ płyt M32/S21 Połączenie płyty Ruukki SPF98/80PU z beką podwainową wariant 1. Poziomy układ płyt. M32/S22 Połączenie płyty Ruukki SPF98/80PU z beką podwainową wariant 2. Poziomy układ płyt. M32/S23 Styk płyt Ruukki SPF98/80PU. Poziomy układ płyt M30/S28 Mocowanie płyt Ruukki SP2D PU do słupa staowego w narożniku wariant 1. Poziomy układ płyt. 50 M32/S24 Mocowanie płyty Ruukki SPF98/80PU do słupa staowego, podpora pośrednia. Poziomy układ płyt. 66 M30/S29 Mocowanie płyt Ruukki SP2D PU do słupa żebetowego. Poziomy układ płyt. 51 M32/S25 Mocowanie płyty Ruukki SPF98/80PU do słupa staowego, podpora skrajna wariant 1. Poziomy układ płyt. 67 M30/S30 Połączenie okna i płyty Ruukki SP2D PU z rygem staowym (przekrój pionowy). Poziomy układ płyt. 52 M32/S26 Mocowanie płyty Ruukki SPF98/80PU do słupa staowego, podpora skrajna wariant 2. Poziomy układ płyt. 68 3

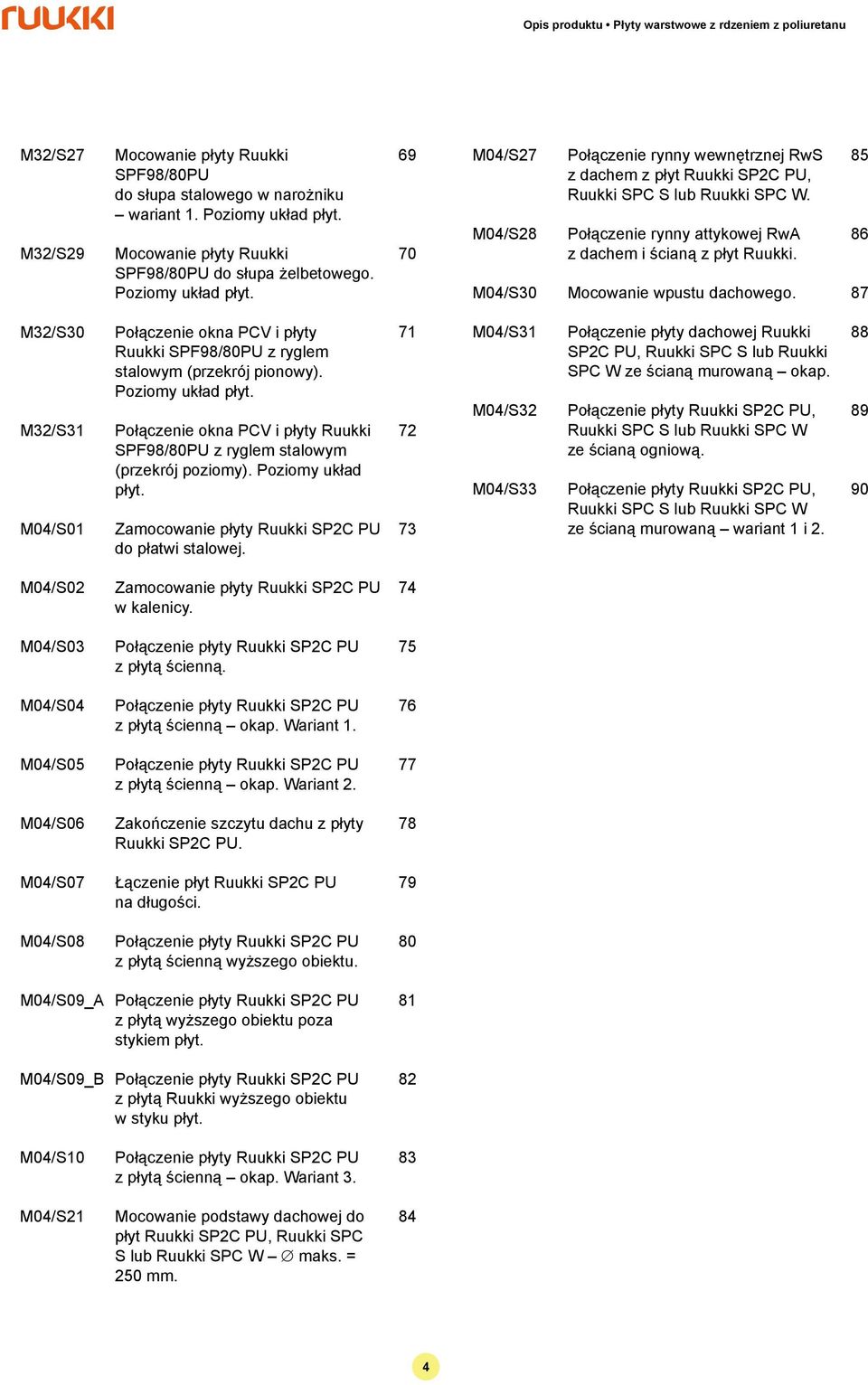

4 M32/S27 M32/S29 Mocowanie płyty Ruukki SPF98/80PU do słupa staowego w narożniku wariant 1. Poziomy układ płyt. Mocowanie płyty Ruukki SPF98/80PU do słupa żebetowego. Poziomy układ płyt M04/S27 M04/S28 Połączenie rynny wewnętrznej RwS z dachem z płyt Ruukki SP2C PU, Ruukki SPC S ub Ruukki SPC W. Połączenie rynny attykowej RwA z dachem i ścianą z płyt Ruukki. M04/S30 Mocowanie wpustu dachowego M32/S30 M32/S31 M04/S01 Połączenie okna PCV i płyty Ruukki SPF98/80PU z rygem staowym (przekrój pionowy). Poziomy układ płyt. Połączenie okna PCV i płyty Ruukki SPF98/80PU z rygem staowym (przekrój poziomy). Poziomy układ płyt. Zamocowanie płyty Ruukki SP2C PU do płatwi staowej M04/S31 M04/S32 M04/S33 Połączenie płyty dachowej Ruukki SP2C PU, Ruukki SPC S ub Ruukki SPC W ze ścianą murowaną okap. Połączenie płyty Ruukki SP2C PU, Ruukki SPC S ub Ruukki SPC W ze ścianą ogniową. Połączenie płyty Ruukki SP2C PU, Ruukki SPC S ub Ruukki SPC W ze ścianą murowaną wariant 1 i M04/S02 Zamocowanie płyty Ruukki SP2C PU w kaenicy. 74 M04/S03 Połączenie płyty Ruukki SP2C PU z płytą ścienną. 75 M04/S04 Połączenie płyty Ruukki SP2C PU z płytą ścienną okap. Wariant M04/S05 Połączenie płyty Ruukki SP2C PU z płytą ścienną okap. Wariant M04/S06 Zakończenie szczytu dachu z płyty Ruukki SP2C PU. 78 M04/S07 Łączenie płyt Ruukki SP2C PU na długości. 79 M04/S08 Połączenie płyty Ruukki SP2C PU z płytą ścienną wyższego obiektu. 80 M04/S09_A Połączenie płyty Ruukki SP2C PU z płytą wyższego obiektu poza stykiem płyt. M04/S09_B Połączenie płyty Ruukki SP2C PU z płytą Ruukki wyższego obiektu w styku płyt M04/S10 M04/S21 Połączenie płyty Ruukki SP2C PU z płytą ścienną okap. Wariant 3. Mocowanie podstawy dachowej do płyt Ruukki SP2C PU, Ruukki SPC S ub Ruukki SPC W maks. = 250 mm

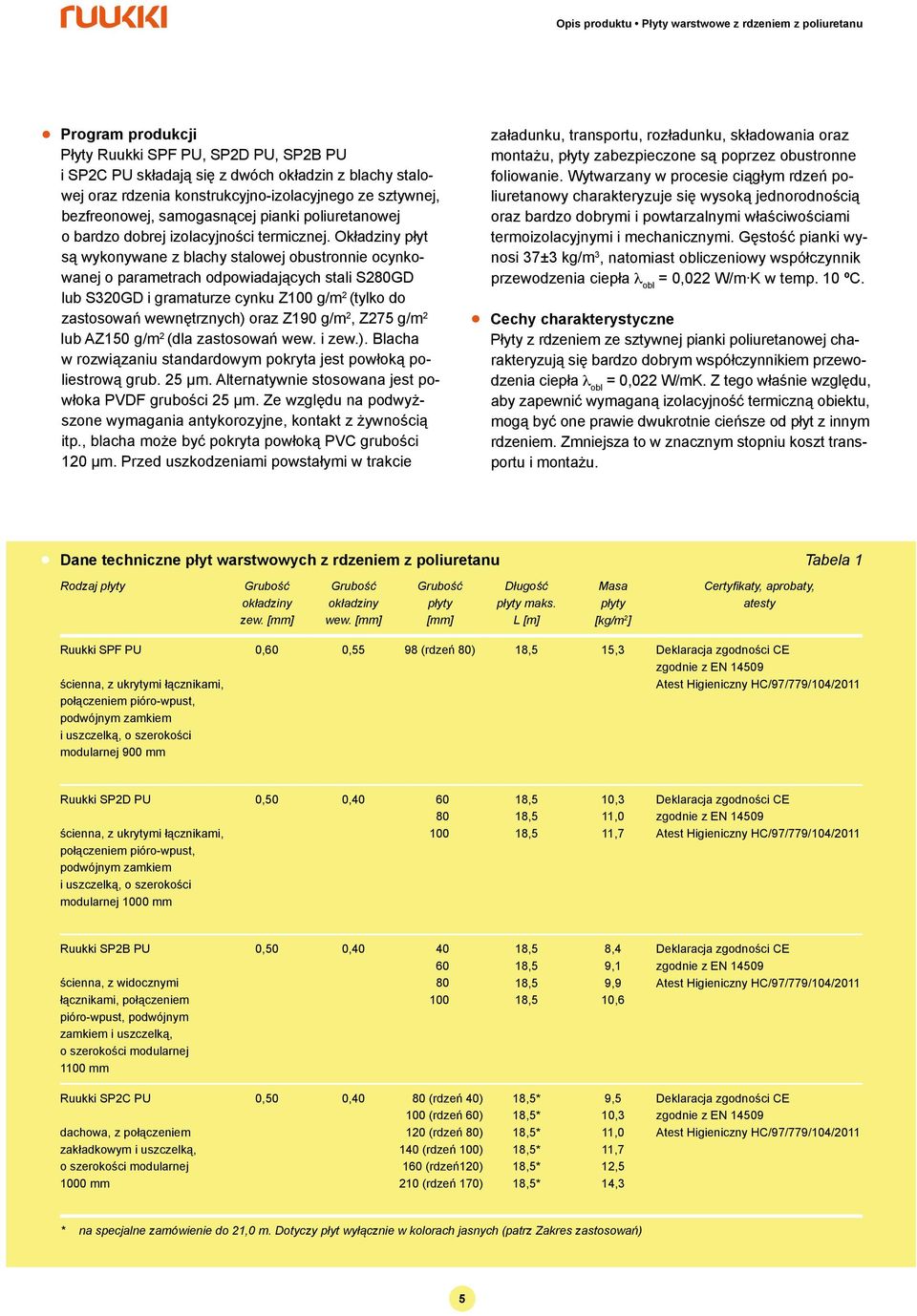

5 Program produkcji Płyty Ruukki SPF PU, SP2D PU, SP2B PU i SP2C PU składają się z dwóch okładzin z bachy staowej oraz rdzenia konstrukcyjno-izoacyjnego ze sztywnej, bezfreonowej, samogasnącej pianki poiuretanowej o bardzo dobrej izoacyjności termicznej. Okładziny płyt są wykonywane z bachy staowej obustronnie ocynkowanej o parametrach odpowiadających stai S280GD ub S320GD i gramaturze cynku Z100 g/m 2 (tyko do zastosowań wewnętrznych) oraz Z190 g/m 2, Z275 g/m 2 ub AZ150 g/m 2 (da zastosowań wew. i zew.). Bacha w rozwiązaniu standardowym pokryta jest powłoką poiestrową grub. 25 µm. Aternatywnie stosowana jest powłoka PVDF grubości 25 µm. Ze wzgędu na podwyższone wymagania antykorozyjne, kontakt z żywnością itp., bacha może być pokryta powłoką PVC grubości 120 µm. Przed uszkodzeniami powstałymi w trakcie załadunku, transportu, rozładunku, składowania oraz montażu, płyty zabezpieczone są poprzez obustronne foiowanie. Wytwarzany w procesie ciągłym rdzeń poiuretanowy charakteryzuje się wysoką jednorodnością oraz bardzo dobrymi i powtarzanymi właściwościami termoizoacyjnymi i mechanicznymi. Gęstość pianki wynosi 37±3 kg/m 3, natomiast obiczeniowy współczynnik przewodzenia ciepła λ ob = 0,022 W/m K w temp. 10 ºC. Cechy charakterystyczne Płyty z rdzeniem ze sztywnej pianki poiuretanowej charakteryzują się bardzo dobrym współczynnikiem przewodzenia ciepła λ ob = 0,022 W/mK. Z tego właśnie wzgędu, aby zapewnić wymaganą izoacyjność termiczną obiektu, mogą być one prawie dwukrotnie cieńsze od płyt z innym rdzeniem. Zmniejsza to w znacznym stopniu koszt transportu i montażu. Dane techniczne płyt warstwowych z rdzeniem z poiuretanu Tabea 1 Rodzaj płyty Grubość okładziny zew. [mm] Grubość okładziny wew. [mm] Grubość płyty [mm] Długość płyty maks. L [m] Masa płyty [kg/m 2 ] Certyfikaty, aprobaty, atesty Ruukki SPF PU ścienna, z ukrytymi łącznikami, połączeniem pióro-wpust, podwójnym zamkiem i uszczeką, o szerokości moduarnej 900 mm 0,60 0,55 98 (rdzeń 80) 18,5 15,3 Dekaracja zgodności CE zgodnie z EN Atest Higieniczny HC/97/779/104/2011 Ruukki SP2D PU ścienna, z ukrytymi łącznikami, połączeniem pióro-wpust, podwójnym zamkiem i uszczeką, o szerokości moduarnej 1000 mm 0,50 0, ,5 18,5 18,5 10,3 11,0 11,7 Dekaracja zgodności CE zgodnie z EN Atest Higieniczny HC/97/779/104/2011 Ruukki SP2B PU ścienna, z widocznymi łącznikami, połączeniem pióro-wpust, podwójnym zamkiem i uszczeką, o szerokości moduarnej 1100 mm 0,50 0, ,5 18,5 18,5 18,5 8,4 9,1 9,9 10,6 Dekaracja zgodności CE zgodnie z EN Atest Higieniczny HC/97/779/104/2011 Ruukki SP2C PU dachowa, z połączeniem zakładkowym i uszczeką, o szerokości moduarnej 1000 mm 0,50 0,40 80 (rdzeń 40) 100 (rdzeń 60) 120 (rdzeń 80) 140 (rdzeń 100) 160 (rdzeń120) 210 (rdzeń 170) 18,5* 18,5* 18,5* 18,5* 18,5* 18,5* 9,5 10,3 11,0 11,7 12,5 14,3 Dekaracja zgodności CE zgodnie z EN Atest Higieniczny HC/97/779/104/2011 * na specjane zamówienie do 21,0 m. Dotyczy płyt wyłącznie w koorach jasnych (patrz Zakres zastosowań) 5

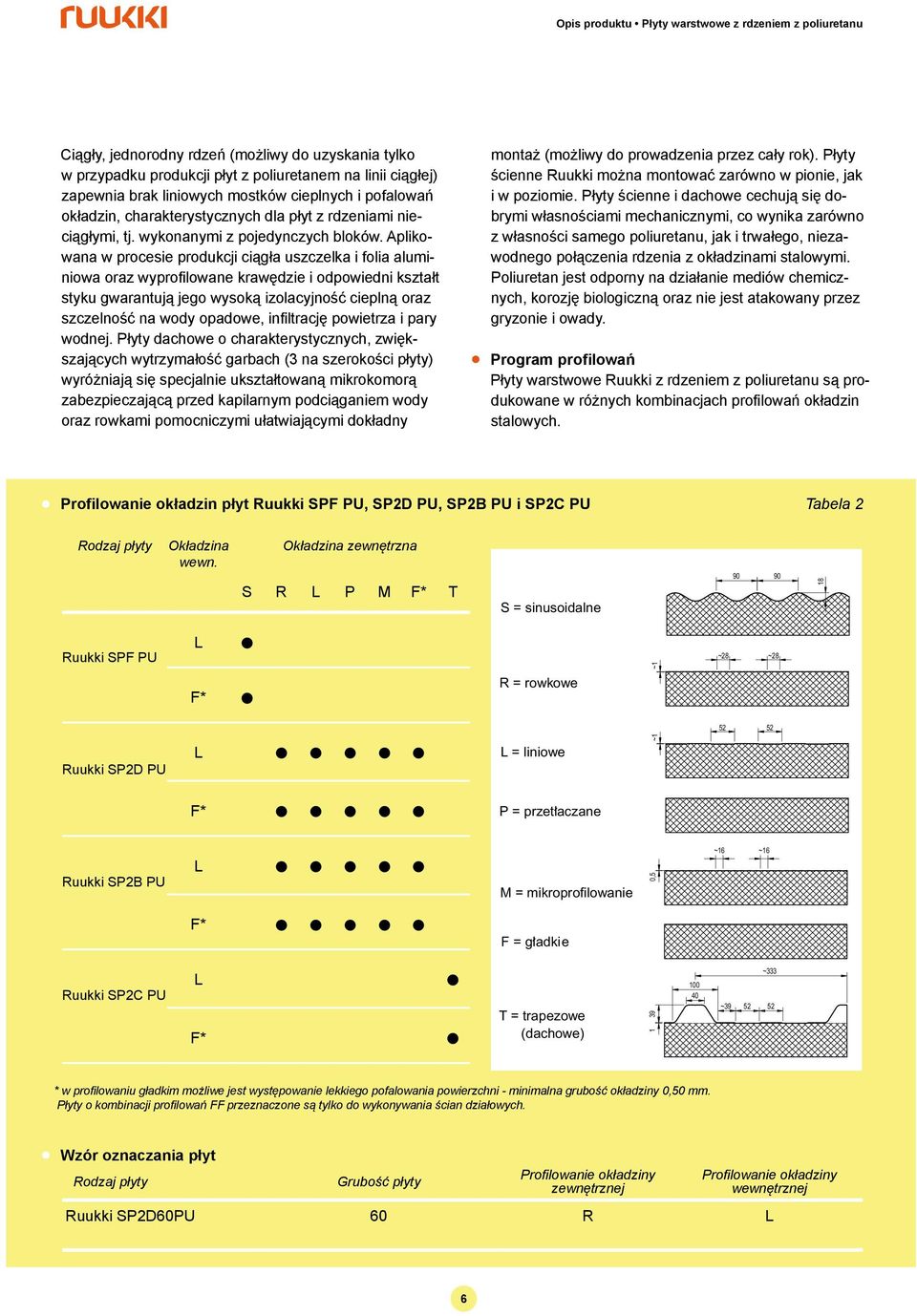

6 Ciągły, jednorodny rdzeń (możiwy do uzyskania tyko w przypadku produkcji płyt z poiuretanem na inii ciągłej) zapewnia brak iniowych mostków ciepnych i pofaowań okładzin, charakterystycznych da płyt z rdzeniami nieciągłymi, tj. wykonanymi z pojedynczych boków. Apikowana w procesie produkcji ciągła uszczeka i foia auminiowa oraz wyprofiowane krawędzie i odpowiedni kształt styku gwarantują jego wysoką izoacyjność ciepną oraz szczeność na wody opadowe, infitrację powietrza i pary wodnej. Płyty dachowe o charakterystycznych, zwiększających wytrzymałość garbach (3 na szerokości płyty) wyróżniają się specjanie ukształtowaną mikrokomorą zabezpieczającą przed kapiarnym podciąganiem wody oraz rowkami pomocniczymi ułatwiającymi dokładny montaż (możiwy do prowadzenia przez cały rok). Płyty ścienne Ruukki można montować zarówno w pionie, jak i w poziomie. Płyty ścienne i dachowe cechują się dobrymi własnościami mechanicznymi, co wynika zarówno z własności samego poiuretanu, jak i trwałego, niezawodnego połączenia rdzenia z okładzinami staowymi. Poiuretan jest odporny na działanie mediów chemicznych, korozję bioogiczną oraz nie jest atakowany przez gryzonie i owady. Program profiowań Płyty warstwowe Ruukki z rdzeniem z poiuretanu są produkowane w różnych kombinacjach profiowań okładzin staowych. Profiowanie okładzin płyt Ruukki SPF PU, SP2D PU, SP2B PU i SP2C PU Tabea 2 Rodzaj płyty Okładzina wewn. Okładzina zewnętrzna S R L P M F* T S = sinusoidane Ruukki SPF PU L ~1 ~28 ~28 F* R = rowkowe ~1 Ruukki SP2D PU L L = iniowe F* P = przet aczane ~16 ~16 Ruukki SP2B PU L M = mikroprofiowanie 0,5 F* F = g adkie Ruukki SP2C PU L F* T = trapezowe (dachowe) ~333 ~ * w profiowaniu gładkim możiwe jest występowanie ekkiego pofaowania powierzchni - minimana grubość okładziny 0,50 mm. Płyty o kombinacji profiowań FF przeznaczone są tyko do wykonywania ścian działowych. Wzór oznaczania płyt Rodzaj płyty Grubość płyty Profiowanie okładziny zewnętrznej Profiowanie okładziny wewnętrznej Ruukki SP2D60PU 60 R L 6

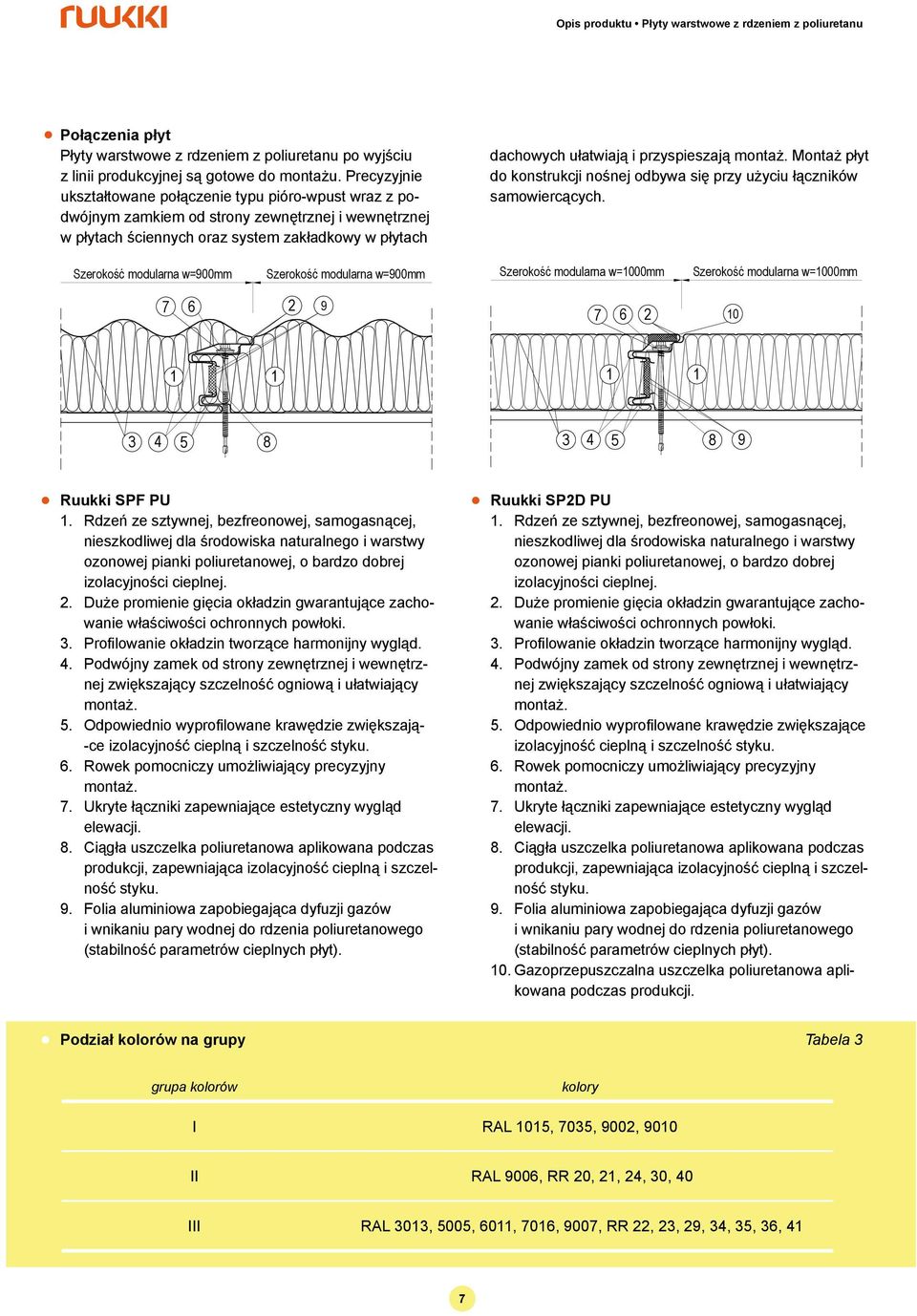

7 Ruukki SP2D PU Szeroko moduarna w=1000mm Szeroko moduarna w=1000mm Opis produktu Płyty warstwowe z rdzeniem z poiuretanu 1 1 Połączenia płyt Płyty warstwowe z rdzeniem z poiuretanu po wyjściu z inii produkcyjnej 3 4 5są gotowe do 8montażu. 9 Precyzyjnie uukki ukształtowane SP2B połączenie typu pióro-wpust PUwraz z podwójnym zamkiem od strony zewnętrznej i wewnętrznej w płytach ściennych oraz system zakładkowy w płytach dachowych ułatwiają i przyspieszają montaż. Montaż płyt Ruukki SP2D PU do konstrukcji nośnej odbywa się przy użyciu łączników samowiercących. Szeroko moduarna Szeroko w=1100mm moduarna w=900mm Szeroko moduarna Szeroko w=1100mm moduarna w=900mm Szeroko moduarna w=1000mm Szeroko moduarna w=1000mm min. 50mm min. 50mm Ruukki SPF PU 1. Rdzeń ze sztywnej, bezfreonowej, samogasnącej, Szeroko moduarna w=1000mm nieszkodiwej da Szeroko środowiska moduarna naturanego w=1000mm i warstwy ozonowej pianki poiuretanowej, o bardzo dobrej Ruukki izoacyjności ciepnej. SPF PU Duże promienie gięcia okładzin gwarantujące zachowanie właściwości ochronnych powłoki. 3. Profiowanie 1 okładzin 1 tworzące harmonijny wygąd. 4. Podwójny zamek od strony zewnętrznej i wewnętrznej zwiększający szczeność ogniową i ułatwiający montaż Odpowiednio wyprofiowane 7 krawędzie zwiększają- -ce izoacyjność ciepną i szczeność styku. 6. Rowek pomocniczy umożiwiający precyzyjny montaż. 7. Ukryte łączniki zapewniające estetyczny wygąd eewacji. 8. Ciągła uszczeka poiuretanowa apikowana podczas produkcji, zapewniająca izoacyjność ciepną i szczeność styku. 9. Foia auminiowa zapobiegająca dyfuzji gazów i wnikaniu pary wodnej do rdzenia poiuretanowego (stabiność parametrów ciepnych płyt). Ruukki SP2C PU Ruukki SP2D PU 1. Rdzeń ze sztywnej, bezfreonowej, samogasnącej, Szeroko nieszkodiwej moduarnada w=900mm środowiska Szeroko naturanego moduarna i warstwy w=900mm ozonowej pianki poiuretanowej, o bardzo dobrej izoacyjności ciepnej. 2. Duże promienie gięcia okładzin gwarantujące zachowanie właściwości ochronnych powłoki. 3. Profiowanie 1okładzin tworzące 1 harmonijny wygąd. 4. Podwójny zamek od strony zewnętrznej i wewnętrznej zwiększający szczeność ogniową i ułatwiający montaż Odpowiednio wyprofiowane krawędzie zwiększające izoacyjność ciepną i szczeność styku. 6. Rowek pomocniczy umożiwiający precyzyjny montaż. 7. Ukryte łączniki zapewniające estetyczny wygąd eewacji. Ruukki 8. Ciągła uszczeka poiuretanowa SPF apikowana PU podczas produkcji, zapewniająca izoacyjność ciepną i szczeność styku. 9. Foia auminiowa zapobiegająca dyfuzji gazów i wnikaniu pary wodnej do rdzenia poiuretanowego (stabiność parametrów ciepnych płyt). 10. Gazoprzepuszczana uszczeka poiuretanowa apikowana podczas produkcji. Podział koorów na grupy Tabea 3 grupa koorów koory I RAL 1015, 7035, 9002, 9010 II RAL 9006, RR 20, 21, 24, 30, 40 III RAL 3013, 5005, 6011, 7016, 9007, RR 22, 23, 29, 34, 35, 36, 41 7

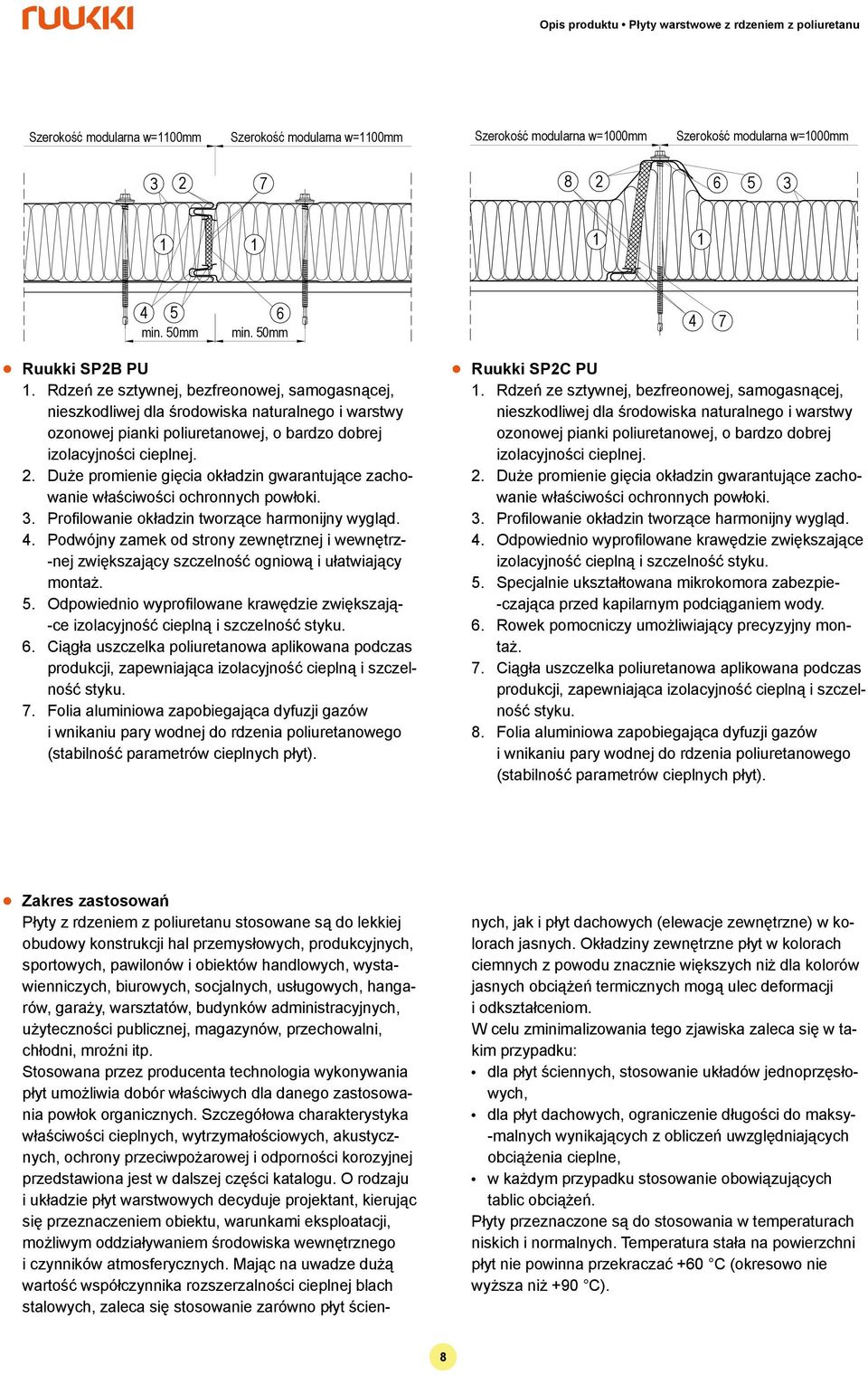

8 1 1 Ruukki SP2B PU Opis produktu Płyty warstwowe z rdzeniem z poiuretanu Ruukki min. 50mm min. 50mm SP2D PU Szeroko moduarna w=1100mm Szeroko moduarna w=1100mm Szeroko moduarna Szeroko w=1000mm moduarna w=1000mm Szeroko moduarna Szeroko w=1000mm moduarna w=1000mm min. 50mm min. 50mm Ruukki SP2B PU 1. Rdzeń ze sztywnej, bezfreonowej, samogasnącej, Szeroko nieszkodiwej moduarna w=1000mm da środowiska Szeroko naturanego moduarnai w=1000mm warstwy ozonowej pianki poiuretanowej, o bardzo dobrej izoacyjności ciepnej Duże promienie gięcia okładzin gwarantujące zachowanie właściwości ochronnych powłoki. 3. Profiowanie okładzin 1 tworzące 1 harmonijny wygąd. 4. Podwójny zamek od strony zewnętrznej i wewnętrz- -nej zwiększający szczeność ogniową i ułatwiający montaż. 5. Odpowiednio wyprofiowane 4krawędzie 7 zwiększają- -ce izoacyjność ciepną i szczeność styku. 6. Ciągła uszczeka poiuretanowa apikowana podczas produkcji, zapewniająca izoacyjność ciepną i szczeność styku. 7. Foia auminiowa zapobiegająca dyfuzji gazów i wnikaniu pary wodnej do rdzenia poiuretanowego (stabiność parametrów ciepnych płyt). Ruukki SP2C PU Ruukki SP2C PU 1. Rdzeń ze sztywnej, bezfreonowej, samogasnącej, nieszkodiwej Szeroko da moduarna środowiska w=900mm naturanego Szeroko i warstwy ozonowej pianki poiuretanowej, o bardzo dobrej moduarna w=900mm izoacyjności ciepnej Duże promienie gięcia okładzin gwarantujące zachowanie właściwości ochronnych powłoki. 3. Profiowanie okładzin tworzące 1 harmonijny 1 wygąd. 4. Odpowiednio wyprofiowane krawędzie zwiększające izoacyjność ciepną i szczeność styku. 5. Specjanie ukształtowana mikrokomora zabezpie czająca przed kapiarnym podciąganiem wody. 6. Rowek pomocniczy umożiwiający precyzyjny montaż. 7. Ciągła uszczeka poiuretanowa apikowana podczas produkcji, zapewniająca izoacyjność ciepną i szczeność styku. 8. Foia Ruukki auminiowa zapobiegająca SPF dyfuzji gazów PU i wnikaniu pary wodnej do rdzenia poiuretanowego (stabiność parametrów ciepnych płyt). Ruukki SP2C PU R Zakres zastosowań Płyty z rdzeniem z poiuretanu stosowane są do ekkiej obudowy konstrukcji ha przemysłowych, produkcyjnych, sportowych, pawionów i obiektów handowych, wystawienniczych, biurowych, socjanych, usługowych, hangarów, garaży, warsztatów, budynków administracyjnych, użyteczności pubicznej, magazynów, przechowani, chłodni, mroźni itp. Stosowana przez producenta technoogia wykonywania płyt umożiwia dobór właściwych da danego zastosowania powłok organicznych. Szczegółowa charakterystyka właściwości ciepnych, wytrzymałościowych, akustycznych, ochrony przeciwpożarowej i odporności korozyjnej przedstawiona jest w daszej części kataogu. O rodzaju i układzie płyt warstwowych decyduje projektant, kierując się przeznaczeniem obiektu, warunkami ekspoatacji, możiwym oddziaływaniem środowiska wewnętrznego i czynników atmosferycznych. Mając na uwadze dużą wartość współczynnika rozszerzaności ciepnej bach staowych, zaeca się stosowanie zarówno płyt ściennych, jak i płyt dachowych (eewacje zewnętrzne) w koorach jasnych. Okładziny zewnętrzne płyt w koorach ciemnych z powodu znacznie większych niż da koorów jasnych obciążeń termicznych mogą uec deformacji i odkształceniom. W ceu zminimaizowania tego zjawiska zaeca się w takim przypadku: da płyt ściennych, stosowanie układów jednoprzęsłowych, da płyt dachowych, ograniczenie długości do maksy- -manych wynikających z obiczeń uwzgędniających obciążenia ciepne, w każdym przypadku stosowanie obowiązujących tabic obciążeń. Płyty przeznaczone są do stosowania w temperaturach niskich i normanych. Temperatura stała na powierzchni płyt nie powinna przekraczać +60 C (okresowo nie wyższa niż +90 C). 8

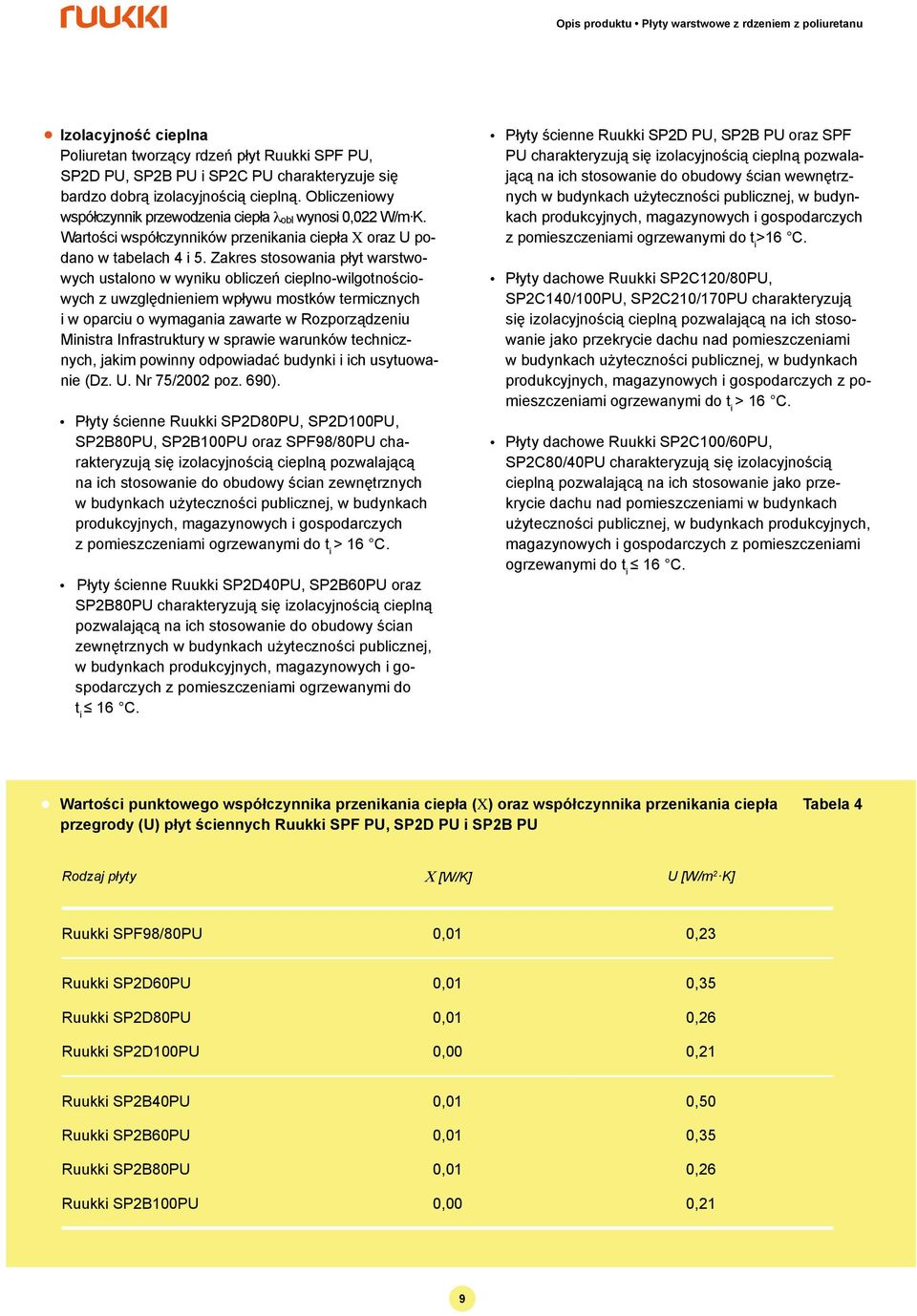

9 Izoacyjność ciepna Poiuretan tworzący rdzeń płyt Ruukki SPF PU, SP2D PU, SP2B PU i SP2C PU charakteryzuje się bardzo dobrą izoacyjnością ciepną. Obiczeniowy współczynnik przewodzenia ciepła ob wynosi 0,022 W/m K. Wartości współczynników przenikania ciepła Χ oraz U podano w tabeach 4 i 5. Zakres stosowania płyt warstwowych ustaono w wyniku obiczeń ciepno-wigotnościowych z uwzgędnieniem wpływu mostków termicznych i w oparciu o wymagania zawarte w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75/2002 poz. 690). Płyty ścienne Ruukki SP2D80PU, SP2D100PU, SP2B80PU, SP2B100PU oraz SPF98/80PU charakteryzują się izoacyjnością ciepną pozwaającą na ich stosowanie do obudowy ścian zewnętrznych w budynkach użyteczności pubicznej, w budynkach produkcyjnych, magazynowych i gospodarczych z pomieszczeniami ogrzewanymi do t i > 16 C. Płyty ścienne Ruukki SP2D40PU, SP2B60PU oraz SP2B80PU charakteryzują się izoacyjnością ciepną pozwaającą na ich stosowanie do obudowy ścian zewnętrznych w budynkach użyteczności pubicznej, w budynkach produkcyjnych, magazynowych i gospodarczych z pomieszczeniami ogrzewanymi do t i 16 C. Płyty ścienne Ruukki SP2D PU, SP2B PU oraz SPF PU charakteryzują się izoacyjnością ciepną pozwaającą na ich stosowanie do obudowy ścian wewnętrznych w budynkach użyteczności pubicznej, w budynkach produkcyjnych, magazynowych i gospodarczych z pomieszczeniami ogrzewanymi do t i >16 C. Płyty dachowe Ruukki SP2C120/80PU, SP2C140/100PU, SP2C210/170PU charakteryzują się izoacyjnością ciepną pozwaającą na ich stosowanie jako przekrycie dachu nad pomieszczeniami w budynkach użyteczności pubicznej, w budynkach produkcyjnych, magazynowych i gospodarczych z pomieszczeniami ogrzewanymi do t i > 16 C. Płyty dachowe Ruukki SP2C100/60PU, SP2C80/40PU charakteryzują się izoacyjnością ciepną pozwaającą na ich stosowanie jako przekrycie dachu nad pomieszczeniami w budynkach użyteczności pubicznej, w budynkach produkcyjnych, magazynowych i gospodarczych z pomieszczeniami ogrzewanymi do t i 16 C. Wartości punktowego współczynnika przenikania ciepła (Χ) oraz współczynnika przenikania ciepła Tabea 4 przegrody (U) płyt ściennych Ruukki SPF PU, SP2D PU i SP2B PU Rodzaj płyty Χ [W/K] U [W/m 2 K] Ruukki SPF98/80PU 0,01 0,23 Ruukki SP2D60PU Ruukki SP2D80PU Ruukki SP2D100PU 0,01 0,01 0,00 0,35 0,26 0,21 Ruukki SP2B40PU Ruukki SP2B60PU Ruukki SP2B80PU Ruukki SP2B100PU 0,01 0,01 0,01 0,00 0,50 0,35 0,26 0,21 9

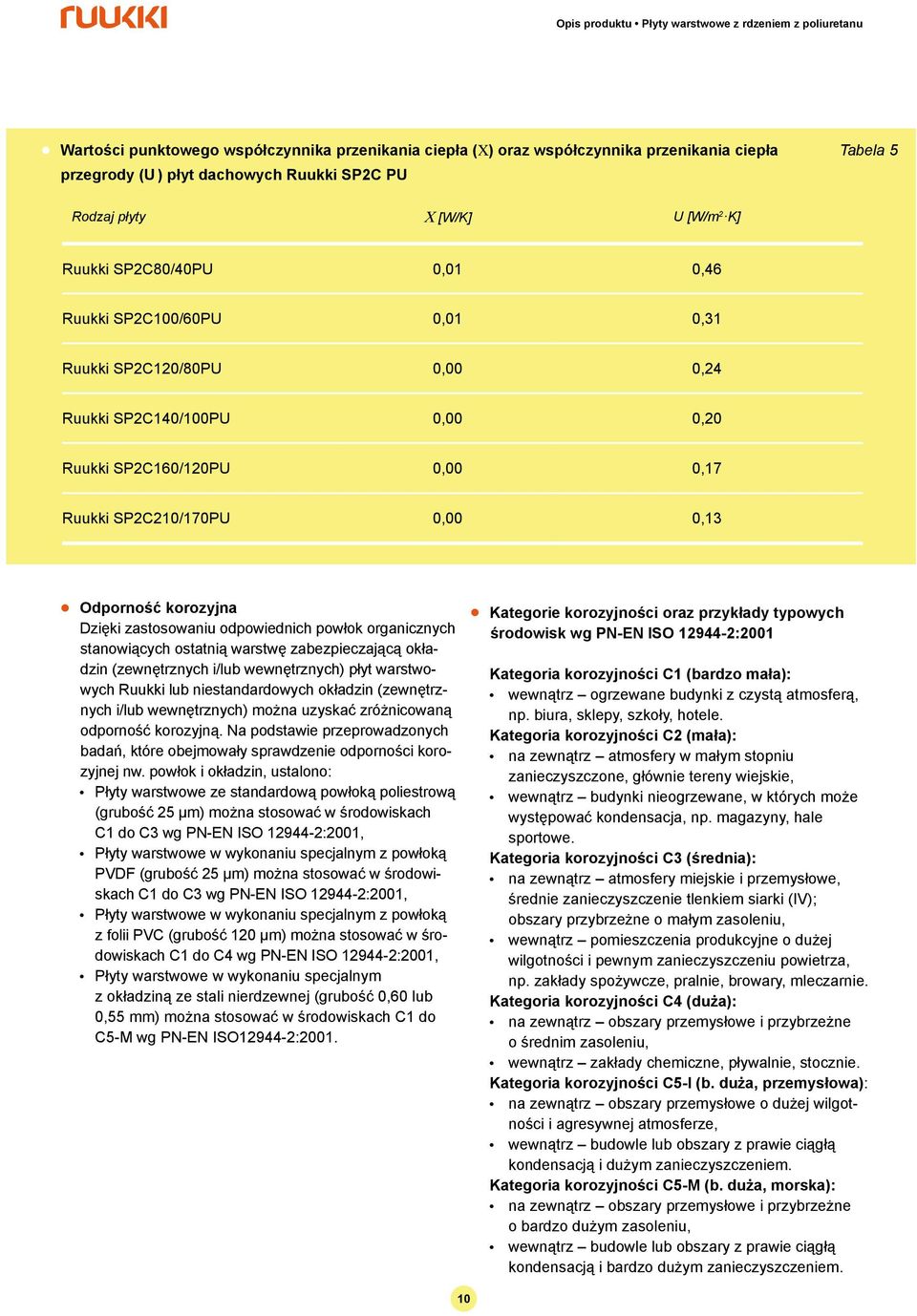

10 Wartości punktowego współczynnika przenikania ciepła (Χ) oraz współczynnika przenikania ciepła Tabea 5 przegrody (U ) płyt dachowych Ruukki SP2C PU Rodzaj płyty Χ [W/K] U [W/m 2 K] Ruukki SP2C80/40PU 0,01 0,46 Ruukki SP2C100/60PU 0,01 0,31 Ruukki SP2C120/80PU 0,00 0,24 Ruukki SP2C140/100PU 0,00 0,20 Ruukki SP2C160/120PU 0,00 0,17 Ruukki SP2C210/170PU 0,00 0,13 Odporność korozyjna Dzięki zastosowaniu odpowiednich powłok organicznych stanowiących ostatnią warstwę zabezpieczającą okładzin (zewnętrznych i/ub wewnętrznych) płyt warstwowych Ruukki ub niestandardowych okładzin (zewnętrznych i/ub wewnętrznych) można uzyskać zróżnicowaną odporność korozyjną. Na podstawie przeprowadzonych badań, które obejmowały sprawdzenie odporności korozyjnej nw. powłok i okładzin, ustaono: Płyty warstwowe ze standardową powłoką poiestrową (grubość 25 µm) można stosować w środowiskach C1 do C3 wg PN-EN ISO :2001, Płyty warstwowe w wykonaniu specjanym z powłoką PVDF (grubość 25 µm) można stosować w środowiskach C1 do C3 wg PN-EN ISO :2001, Płyty warstwowe w wykonaniu specjanym z powłoką z foii PVC (grubość 120 µm) można stosować w środowiskach C1 do C4 wg PN-EN ISO :2001, Płyty warstwowe w wykonaniu specjanym z okładziną ze stai nierdzewnej (grubość 0,60 ub 0,55 mm) można stosować w środowiskach C1 do C5-M wg PN-EN ISO :2001. Kategorie korozyjności oraz przykłady typowych środowisk wg PN-EN ISO :2001 Kategoria korozyjności C1 (bardzo mała): wewnątrz ogrzewane budynki z czystą atmosferą, np. biura, skepy, szkoły, hotee. Kategoria korozyjności C2 (mała): na zewnątrz atmosfery w małym stopniu zanieczyszczone, głównie tereny wiejskie, wewnątrz budynki nieogrzewane, w których może występować kondensacja, np. magazyny, hae sportowe. Kategoria korozyjności C3 (średnia): na zewnątrz atmosfery miejskie i przemysłowe, średnie zanieczyszczenie tenkiem siarki (IV); obszary przybrzeżne o małym zasoeniu, wewnątrz pomieszczenia produkcyjne o dużej wigotności i pewnym zanieczyszczeniu powietrza, np. zakłady spożywcze, pranie, browary, meczarnie. Kategoria korozyjności C4 (duża): na zewnątrz obszary przemysłowe i przybrzeżne o średnim zasoeniu, wewnątrz zakłady chemiczne, pływanie, stocznie. Kategoria korozyjności C5-I (b. duża, przemysłowa): na zewnątrz obszary przemysłowe o dużej wigotności i agresywnej atmosferze, wewnątrz budowe ub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem. Kategoria korozyjności C5-M (b. duża, morska): na zewnątrz obszary przemysłowe i przybrzeżne o bardzo dużym zasoeniu, wewnątrz budowe ub obszary z prawie ciągłą kondensacją i bardzo dużym zanieczyszczeniem. 10

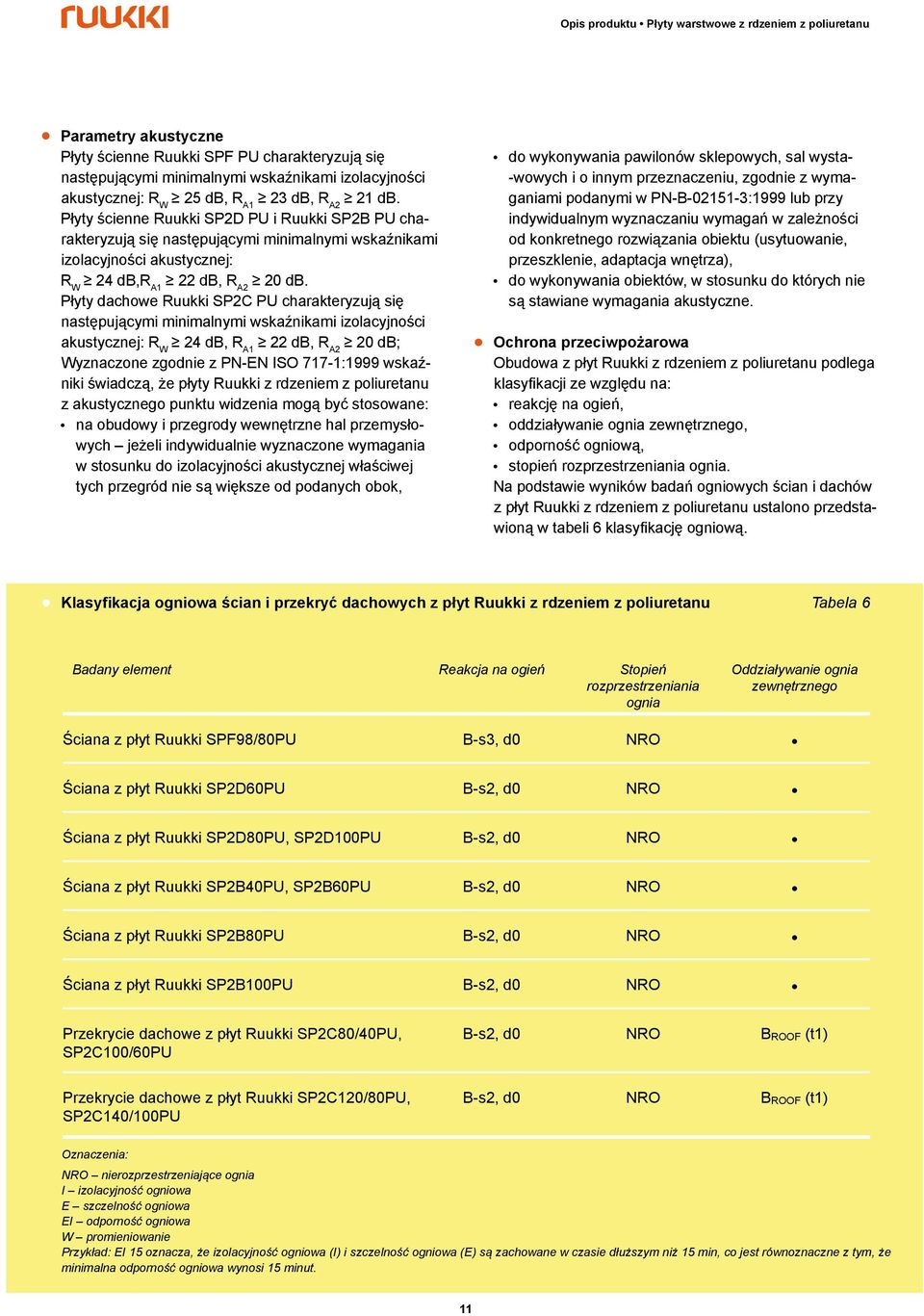

11 Parametry akustyczne Płyty ścienne Ruukki SPF PU charakteryzują się następującymi minimanymi wskaźnikami izoacyjności akustycznej: R W 25 db, R A1 23 db, R A2 21 db. Płyty ścienne Ruukki SP2D PU i Ruukki SP2B PU charakteryzują się następującymi minimanymi wskaźnikami izoacyjności akustycznej: R W 24 db,r A1 22 db, R A2 20 db. Płyty dachowe Ruukki SP2C PU charakteryzują się następującymi minimanymi wskaźnikami izoacyjności akustycznej: R W 24 db, R A1 22 db, R A2 20 db; Wyznaczone zgodnie z PN-EN ISO 717-1:1999 wskaźniki świadczą, że płyty Ruukki z rdzeniem z poiuretanu z akustycznego punktu widzenia mogą być stosowane: na obudowy i przegrody wewnętrzne ha przemysłowych jeżei indywiduanie wyznaczone wymagania w stosunku do izoacyjności akustycznej właściwej tych przegród nie są większe od podanych obok, do wykonywania pawionów skepowych, sa wysta- -wowych i o innym przeznaczeniu, zgodnie z wymaganiami podanymi w PN-B :1999 ub przy indywiduanym wyznaczaniu wymagań w zaeżności od konkretnego rozwiązania obiektu (usytuowanie, przeszkenie, adaptacja wnętrza), do wykonywania obiektów, w stosunku do których nie są stawiane wymagania akustyczne. Ochrona przeciwpożarowa Obudowa z płyt Ruukki z rdzeniem z poiuretanu podega kasyfikacji ze wzgędu na: reakcję na ogień, oddziaływanie ognia zewnętrznego, odporność ogniową, stopień rozprzestrzeniania ognia. Na podstawie wyników badań ogniowych ścian i dachów z płyt Ruukki z rdzeniem z poiuretanu ustaono przedstawioną w tabei 6 kasyfikację ogniową. Kasyfikacja ogniowa ścian i przekryć dachowych z płyt Ruukki z rdzeniem z poiuretanu Tabea 6 Badany eement Reakcja na ogień Stopień rozprzestrzeniania ognia Oddziaływanie ognia zewnętrznego Ściana z płyt Ruukki SPF98/80PU B-s3, d0 NRO Ściana z płyt Ruukki SP2D60PU B-s2, d0 NRO Ściana z płyt Ruukki SP2D80PU, SP2D100PU B-s2, d0 NRO Ściana z płyt Ruukki SP2B40PU, SP2B60PU B-s2, d0 NRO Ściana z płyt Ruukki SP2B80PU B-s2, d0 NRO Ściana z płyt Ruukki SP2B100PU B-s2, d0 NRO Przekrycie dachowe z płyt Ruukki SP2C80/40PU, SP2C100/60PU B-s2, d0 NRO BROOF (t1) Przekrycie dachowe z płyt Ruukki SP2C120/80PU, SP2C140/100PU B-s2, d0 NRO BROOF (t1) Oznaczenia: NRO nierozprzestrzeniające ognia I izoacyjność ogniowa E szczeność ogniowa EI odporność ogniowa W promieniowanie Przykład: EI 15 oznacza, że izoacyjność ogniowa (I) i szczeność ogniowa (E) są zachowane w czasie dłuższym niż 15 min, co jest równoznaczne z tym, że minimana odporność ogniowa wynosi 15 minut. 11

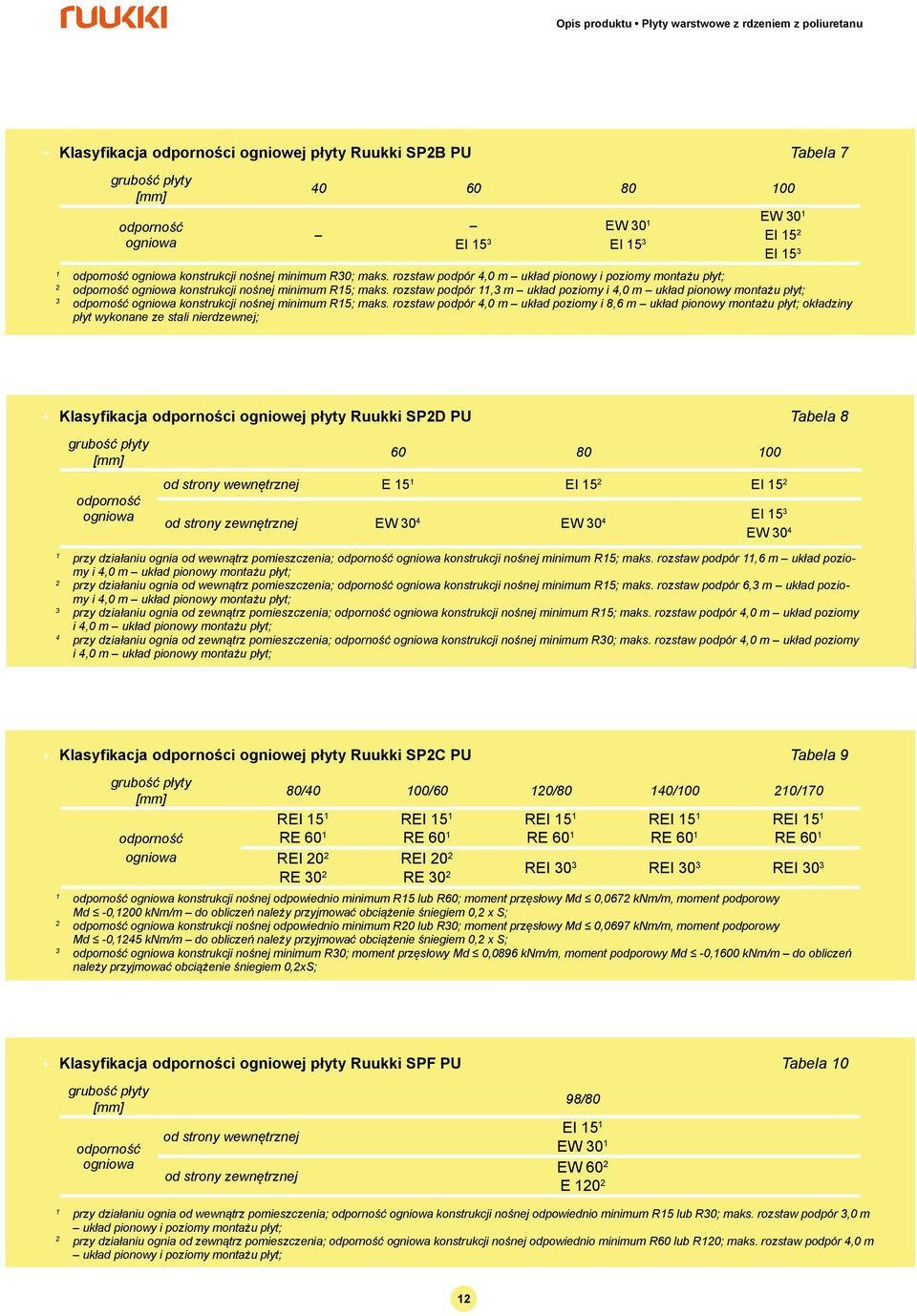

12 Kasyfikacja odporności ogniowej płyty Ruukki SP2B PU Tabea 7 grubość płyty [mm] odporność ogniowa EW 30 1 EI 15 3 EI 15 3 EW 30 1 EI 15 2 EI odporność ogniowa konstrukcji nośnej minimum R30; maks. rozstaw podpór 4,0 m układ pionowy i poziomy montażu płyt; 2 odporność ogniowa konstrukcji nośnej minimum R15; maks. rozstaw podpór 11,3 m układ poziomy i 4,0 m układ pionowy montażu płyt; 3 odporność ogniowa konstrukcji nośnej minimum R15; maks. rozstaw podpór 4,0 m układ poziomy i 8,6 m układ pionowy montażu płyt; okładziny płyt wykonane ze stai nierdzewnej; Kasyfikacja odporności ogniowej płyty Ruukki SP2D PU Tabea 8 grubość płyty [mm] odporność ogniowa od strony wewnętrznej E 15 1 EI 15 2 EI 15 2 EI 15 3 od strony zewnętrznej EW 30 4 EW 30 4 EW przy działaniu ognia od wewnątrz pomieszczenia; odporność ogniowa konstrukcji nośnej minimum R15; maks. rozstaw podpór 11,6 m układ poziomy i 4,0 m układ pionowy montażu płyt; 2 przy działaniu ognia od wewnątrz pomieszczenia; odporność ogniowa konstrukcji nośnej minimum R15; maks. rozstaw podpór 6,3 m układ poziomy i 4,0 m układ pionowy montażu płyt; 3 przy działaniu ognia od zewnątrz pomieszczenia; odporność ogniowa konstrukcji nośnej minimum R15; maks. rozstaw podpór 4,0 m układ poziomy i 4,0 m układ pionowy montażu płyt; 4 przy działaniu ognia od zewnątrz pomieszczenia; odporność ogniowa konstrukcji nośnej minimum R30; maks. rozstaw podpór 4,0 m układ poziomy i 4,0 m układ pionowy montażu płyt; Kasyfikacja odporności ogniowej płyty Ruukki SP2C PU Tabea 9 grubość płyty [mm] odporność ogniowa 80/40 100/60 120/80 140/ /170 REI 15 1 RE 60 1 REI 15 1 RE 60 1 REI 15 1 RE 60 1 REI 15 1 RE 60 1 REI 15 1 RE 60 1 REI 20 2 REI 20 2 RE 30 2 RE 30 2 REI 30 3 REI 30 3 REI odporność ogniowa konstrukcji nośnej odpowiednio minimum R15 ub R60; moment przęsłowy Md 0,0672 knm/m, moment podporowy Md -0,1200 knm/m do obiczeń naeży przyjmować obciążenie śniegiem 0,2 x S; 2 odporność ogniowa konstrukcji nośnej odpowiednio minimum R20 ub R30; moment przęsłowy Md 0,0697 knm/m, moment podporowy Md -0,1245 knm/m do obiczeń naeży przyjmować obciążenie śniegiem 0,2 x S; 3 odporność ogniowa konstrukcji nośnej minimum R30; moment przęsłowy Md 0,0896 knm/m, moment podporowy Md -0,1600 knm/m do obiczeń naeży przyjmować obciążenie śniegiem 0,2xS; Kasyfikacja odporności ogniowej płyty Ruukki SPF PU Tabea 10 grubość płyty [mm] odporność ogniowa od strony wewnętrznej od strony zewnętrznej 98/80 EI 15 1 EW 30 1 EW 60 2 E przy działaniu ognia od wewnątrz pomieszczenia; odporność ogniowa konstrukcji nośnej odpowiednio minimum R15 ub R30; maks. rozstaw podpór 3,0 m układ pionowy i poziomy montażu płyt; 2 przy działaniu ognia od zewnątrz pomieszczenia; odporność ogniowa konstrukcji nośnej odpowiednio minimum R60 ub R120; maks. rozstaw podpór 4,0 m układ pionowy i poziomy montażu płyt; 12

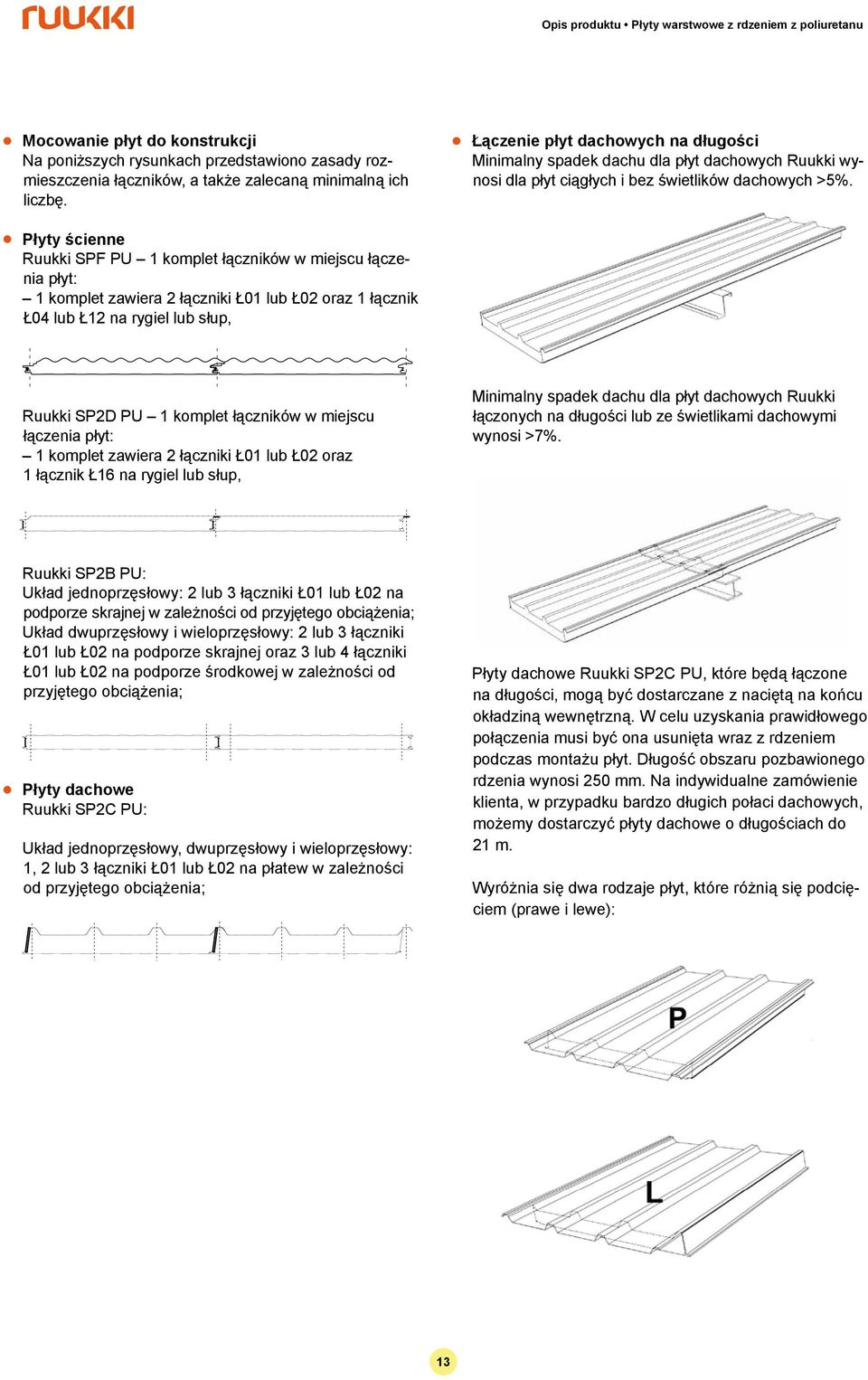

13 Mocowanie płyt do konstrukcji Na poniższych rysunkach przedstawiono zasady rozmieszczenia łączników, a także zaecaną minimaną ich iczbę. Łączenie płyt dachowych na długości Minimany spadek dachu da płyt dachowych Ruukki wynosi da płyt ciągłych i bez świetików dachowych >5%. Płyty ścienne Ruukki SPF PU 1 kompet łączników w miejscu łączenia płyt: 1 kompet zawiera 2 łączniki Ł01 ub Ł02 oraz 1 łącznik Ł04 ub Ł12 na rygie ub słup, Ruukki SP2D PU 1 kompet łączników w miejscu łączenia płyt: 1 kompet zawiera 2 łączniki Ł01 ub Ł02 oraz 1 łącznik Ł16 na rygie ub słup, Minimany spadek dachu da płyt dachowych Ruukki łączonych na długości ub ze świetikami dachowymi wynosi >7%. Ruukki SP2B PU: Układ jednoprzęsłowy: 2 ub 3 łączniki Ł01 ub Ł02 na podporze skrajnej w zaeżności od przyjętego obciążenia; Układ dwuprzęsłowy i wieoprzęsłowy: 2 ub 3 łączniki Ł01 ub Ł02 na podporze skrajnej oraz 3 ub 4 łączniki Ł01 ub Ł02 na podporze środkowej w zaeżności od przyjętego obciążenia; Płyty dachowe Ruukki SP2C PU: Układ jednoprzęsłowy, dwuprzęsłowy i wieoprzęsłowy: 1, 2 ub 3 łączniki Ł01 ub Ł02 na płatew w zaeżności od przyjętego obciążenia; Płyty dachowe Ruukki SP2C PU, które będą łączone na długości, mogą być dostarczane z naciętą na końcu okładziną wewnętrzną. W ceu uzyskania prawidłowego połączenia musi być ona usunięta wraz z rdzeniem podczas montażu płyt. Długość obszaru pozbawionego rdzenia wynosi 250 mm. Na indywiduane zamówienie kienta, w przypadku bardzo długich połaci dachowych, możemy dostarczyć płyty dachowe o długościach do 21 m. Wyróżnia się dwa rodzaje płyt, które różnią się podcięciem (prawe i ewe): 13

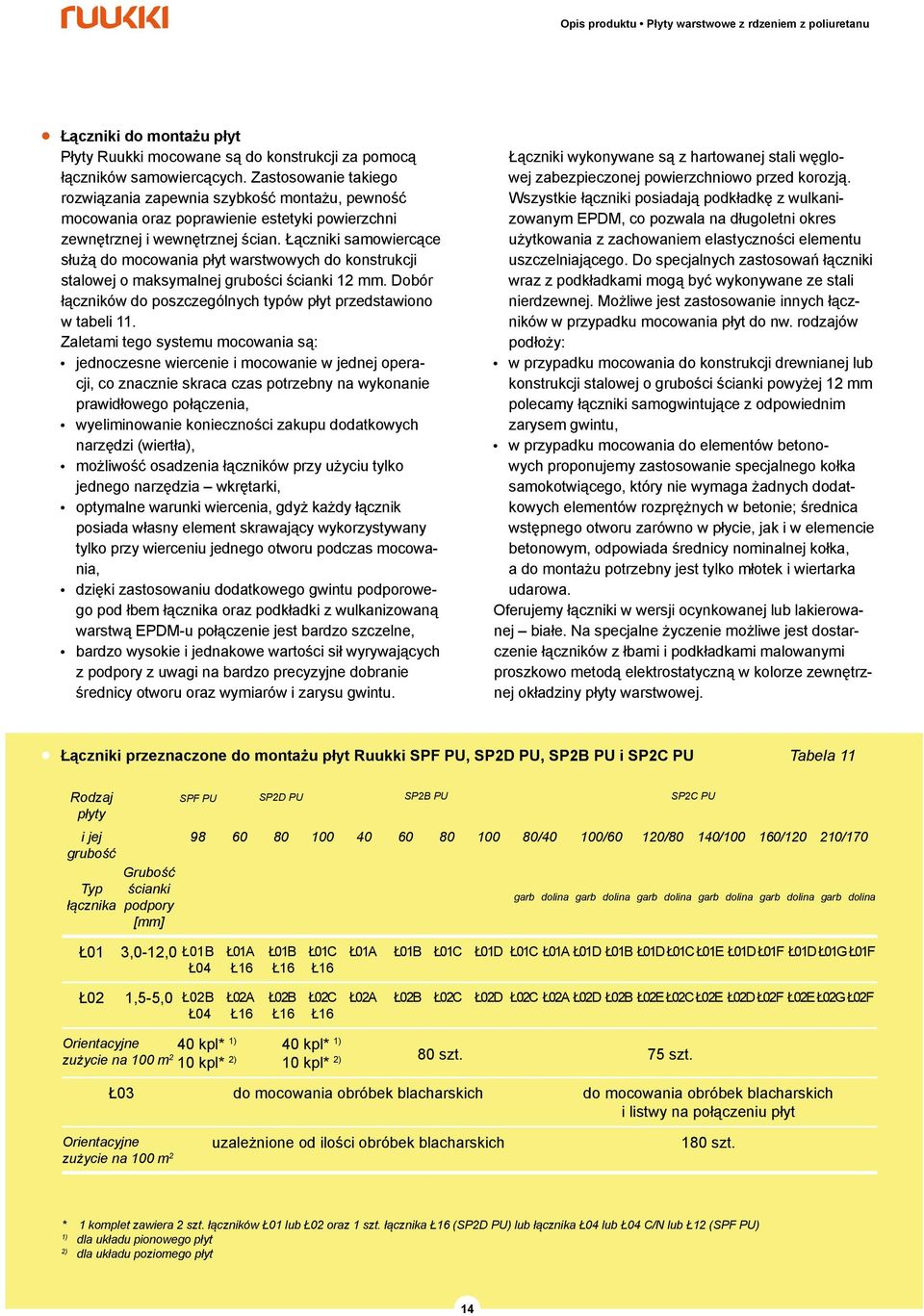

14 Łączniki do montażu płyt Płyty Ruukki mocowane są do konstrukcji za pomocą łączników samowiercących. Zastosowanie takiego rozwiązania zapewnia szybkość montażu, pewność mocowania oraz poprawienie estetyki powierzchni zewnętrznej i wewnętrznej ścian. Łączniki samowiercące służą do mocowania płyt warstwowych do konstrukcji staowej o maksymanej grubości ścianki 12 mm. Dobór łączników do poszczegónych typów płyt przedstawiono w tabei 11. Zaetami tego systemu mocowania są: jednoczesne wiercenie i mocowanie w jednej operacji, co znacznie skraca czas potrzebny na wykonanie prawidłowego połączenia, wyeiminowanie konieczności zakupu dodatkowych narzędzi (wiertła), możiwość osadzenia łączników przy użyciu tyko jednego narzędzia wkrętarki, optymane warunki wiercenia, gdyż każdy łącznik posiada własny eement skrawający wykorzystywany tyko przy wierceniu jednego otworu podczas mocowania, dzięki zastosowaniu dodatkowego gwintu podporowego pod łbem łącznika oraz podkładki z wukanizowaną warstwą EPDM-u połączenie jest bardzo szczene, bardzo wysokie i jednakowe wartości sił wyrywających z podpory z uwagi na bardzo precyzyjne dobranie średnicy otworu oraz wymiarów i zarysu gwintu. Łączniki wykonywane są z hartowanej stai węgowej zabezpieczonej powierzchniowo przed korozją. Wszystkie łączniki posiadają podkładkę z wukanizowanym EPDM, co pozwaa na długoetni okres użytkowania z zachowaniem eastyczności eementu uszczeniającego. Do specjanych zastosowań łączniki wraz z podkładkami mogą być wykonywane ze stai nierdzewnej. Możiwe jest zastosowanie innych łączników w przypadku mocowania płyt do nw. rodzajów podłoży: w przypadku mocowania do konstrukcji drewnianej ub konstrukcji staowej o grubości ścianki powyżej 12 mm poecamy łączniki samogwintujące z odpowiednim zarysem gwintu, w przypadku mocowania do eementów betonowych proponujemy zastosowanie specjanego kołka samokotwiącego, który nie wymaga żadnych dodatkowych eementów rozprężnych w betonie; średnica wstępnego otworu zarówno w płycie, jak i w eemencie betonowym, odpowiada średnicy nominanej kołka, a do montażu potrzebny jest tyko młotek i wiertarka udarowa. Oferujemy łączniki w wersji ocynkowanej ub akierowanej białe. Na specjane życzenie możiwe jest dostarczenie łączników z łbami i podkładkami maowanymi proszkowo metodą eektrostatyczną w koorze zewnętrznej okładziny płyty warstwowej. Łączniki przeznaczone do montażu płyt Ruukki SPF PU, SP2D PU, SP2B PU i SP2C PU Tabea 11 Rodzaj płyty i jej grubość Typ łącznika Grubość ścianki podpory [mm] SPF PU SP2D PU SP2B PU SP2C PU /40 100/60 120/80 140/ / /170 garb doina garb doina garb doina garb doina garb doina garb doina Ł01 Ł02 3,0-12,0 Ł01B Ł04 1,5-5,0 Ł02B Ł04 Ł01A Ł01B Ł01C Ł01A Ł01B Ł01C Ł01D Ł01C Ł01A Ł01D Ł01B Ł01D Ł01C Ł01E Ł01D Ł01F Ł01D Ł01G Ł01F Ł16 Ł16 Ł16 Ł02A Ł02B Ł02C Ł02A Ł02B Ł02C Ł02D Ł02C Ł02A Ł02D Ł02B Ł02E Ł02C Ł02E Ł02D Ł02F Ł02E Ł02G Ł02F Ł16 Ł16 Ł16 Orientacyjne 40 kp* 1) 40 kp* 1) zużycie na 100 m 2 10 kp* 2) 10 kp* 2) 80 szt. 75 szt. Ł03 do mocowania obróbek bacharskich do mocowania obróbek bacharskich i istwy na połączeniu płyt Orientacyjne uzaeżnione od iości obróbek bacharskich 180 szt. zużycie na 100 m 2 * 1 kompet zawiera 2 szt. łączników Ł01 ub Ł02 oraz 1 szt. łącznika Ł16 (SP2D PU) ub łącznika Ł04 ub Ł04 C/N ub Ł12 (SPF PU) 1) da układu pionowego płyt 2) da układu poziomego płyt 14

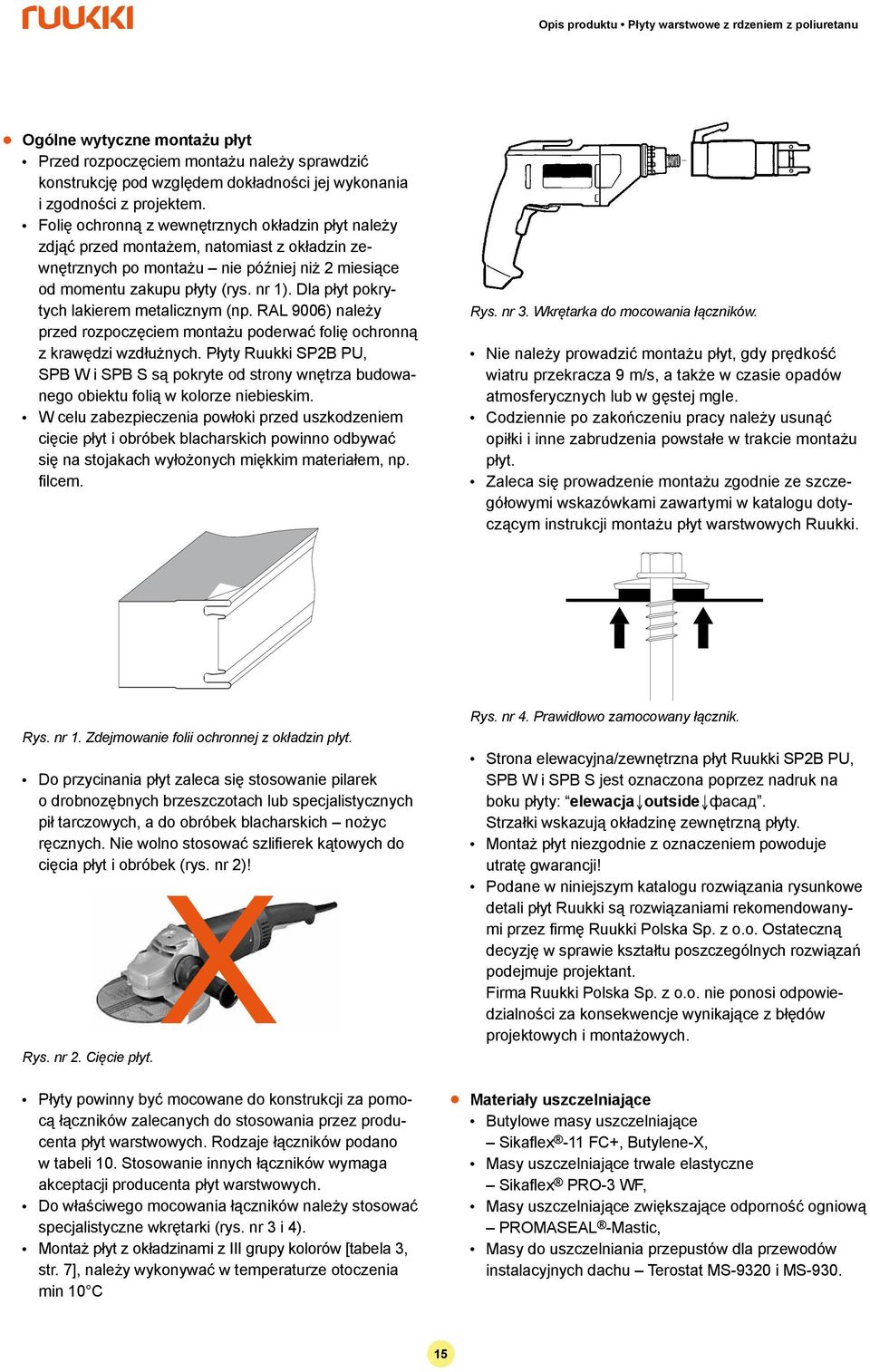

15 Ogóne wytyczne montażu płyt Przed rozpoczęciem montażu naeży sprawdzić konstrukcję pod wzgędem dokładności jej wykonania i zgodności z projektem. Foię ochronną z wewnętrznych okładzin płyt naeży zdjąć przed montażem, natomiast z okładzin zewnętrznych po montażu nie później niż 2 miesiące od momentu zakupu płyty (rys. nr 1). Da płyt pokrytych akierem metaicznym (np. RAL 9006) naeży przed rozpoczęciem montażu poderwać foię ochronną z krawędzi wzdłużnych. Płyty Ruukki SP2B PU, SPB W i SPB S są pokryte od strony wnętrza budowanego obiektu foią w koorze niebieskim. W ceu zabezpieczenia powłoki przed uszkodzeniem cięcie płyt i obróbek bacharskich powinno odbywać się na stojakach wyłożonych miękkim materiałem, np. ficem. Rys. nr 3. Wkrętarka do mocowania łączników. Nie naeży prowadzić montażu płyt, gdy prędkość wiatru przekracza 9 m/s, a także w czasie opadów atmosferycznych ub w gęstej mge. Codziennie po zakończeniu pracy naeży usunąć opiłki i inne zabrudzenia powstałe w trakcie montażu płyt. Zaeca się prowadzenie montażu zgodnie ze szczegółowymi wskazówkami zawartymi w kataogu dotyczącym instrukcji montażu płyt warstwowych Ruukki. Rys. nr 1. Zdejmowanie foii ochronnej z okładzin płyt. Do przycinania płyt zaeca się stosowanie piarek o drobnozębnych brzeszczotach ub specjaistycznych pił tarczowych, a do obróbek bacharskich nożyc ręcznych. Nie wono stosować szifierek kątowych do cięcia płyt i obróbek (rys. nr 2)! X Rys. nr 2. Cięcie płyt. Płyty powinny być mocowane do konstrukcji za pomocą łączników zaecanych do stosowania przez producenta płyt warstwowych. Rodzaje łączników podano w tabei 10. Stosowanie innych łączników wymaga akceptacji producenta płyt warstwowych. Do właściwego mocowania łączników naeży stosować specjaistyczne wkrętarki (rys. nr 3 i 4). Montaż płyt z okładzinami z III grupy koorów [tabea 3, str. 7], naeży wykonywać w temperaturze otoczenia min 10 C Rys. nr 4. Prawidłowo zamocowany łącznik. Strona eewacyjna/zewnętrzna płyt Ruukki SP2B PU, SPB W i SPB S jest oznaczona poprzez nadruk na boku płyty: eewacja outside фасaд. Strzałki wskazują okładzinę zewnętrzną płyty. Montaż płyt niezgodnie z oznaczeniem powoduje utratę gwarancji! Podane w niniejszym kataogu rozwiązania rysunkowe detai płyt Ruukki są rozwiązaniami rekomendowanymi przez firmę Ruukki Poska Sp. z o.o. Ostateczną decyzję w sprawie kształtu poszczegónych rozwiązań podejmuje projektant. Firma Ruukki Poska Sp. z o.o. nie ponosi odpowiedzianości za konsekwencje wynikające z błędów projektowych i montażowych. Materiały uszczeniające Butyowe masy uszczeniające Sikafex -11 FC+, Butyene-X, Masy uszczeniające trwae eastyczne Sikafex PRO-3 WF, Masy uszczeniające zwiększające odporność ogniową PROMASEAL -Mastic, Masy do uszczeniania przepustów da przewodów instaacyjnych dachu Terostat MS-9320 i MS

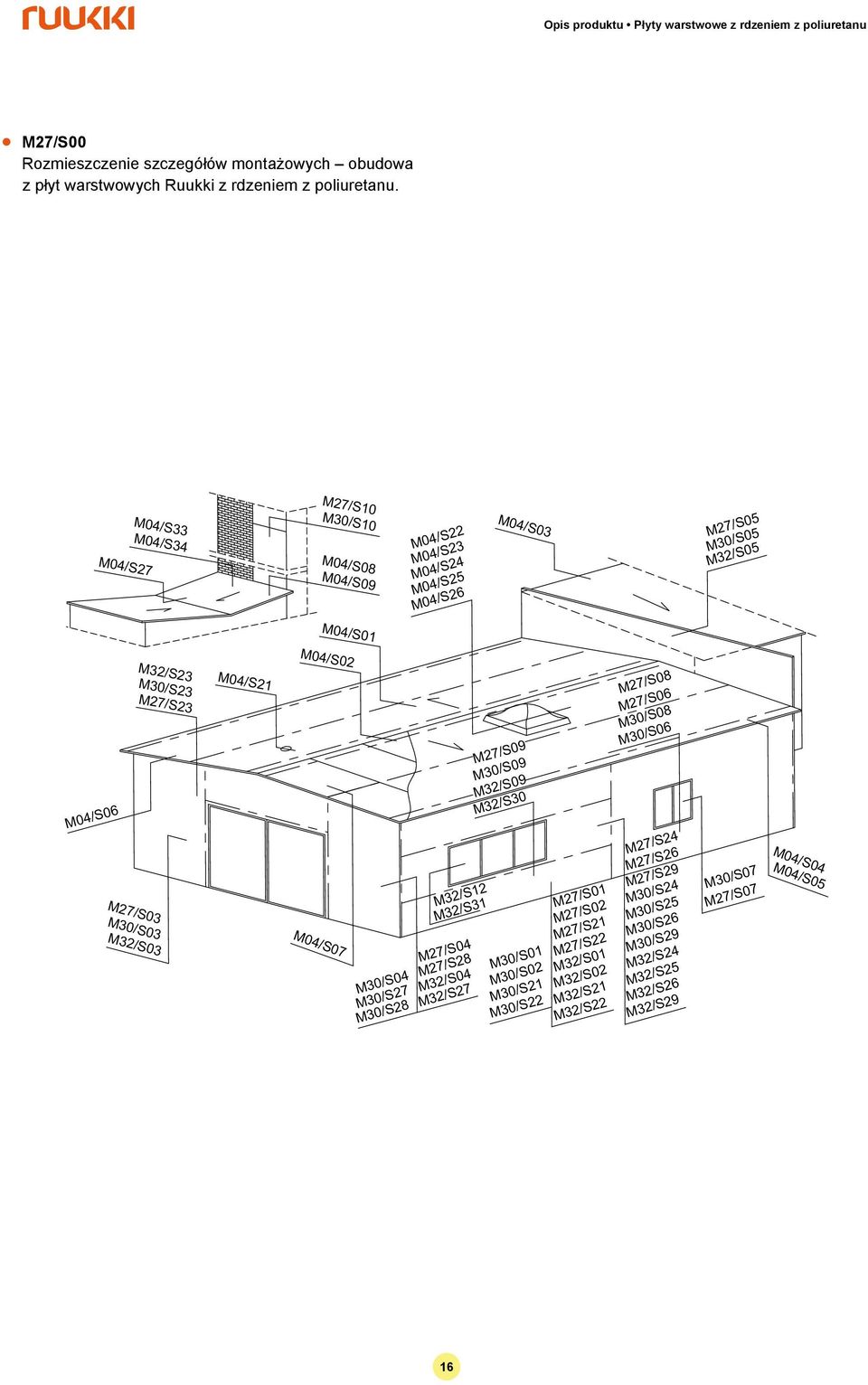

16 M27/S00 Rozmieszczenie szczegółów montażowych obudowa z płyt warstwowych Ruukki z rdzeniem z poiuretanu. M04/S33 M04/S34 M04/S27 M27/S10 M30/S10 M04/S08 M04/S09 M04/S22 M04/S23 M04/S24 M04/S25 M04/S26 M04/S03 M27/S05 M30/S05 M32/S05 M04/S01 M04/S06 M32/S23 M30/S23 M27/S23 M27/S03 M30/S03 M32/S03 M04/S21 M04/S02 M04/S07 M30/S04 M30/S27 M30/S28 M32/S12 M32/S31 M27/S04 M27/S28 M32/S04 M30/S01 M32/S27 M30/S02 M30/S21 M30/S22 M27/S09 M30/S09 M32/S09 M32/S30 M27/S01 M27/S02 M27/S21 M27/S22 M32/S01 M32/S02 M32/S21 M32/S22 M27/S08 M27/S06 M30/S08 M30/S06 M27/S24 M27/S26 M27/S29 M30/S24 M30/S25 M30/S26 M30/S29 M32/S24 M32/S25 M32/S26 M32/S29 M30/S07 M27/S07 M04/S04 M04/S05 16

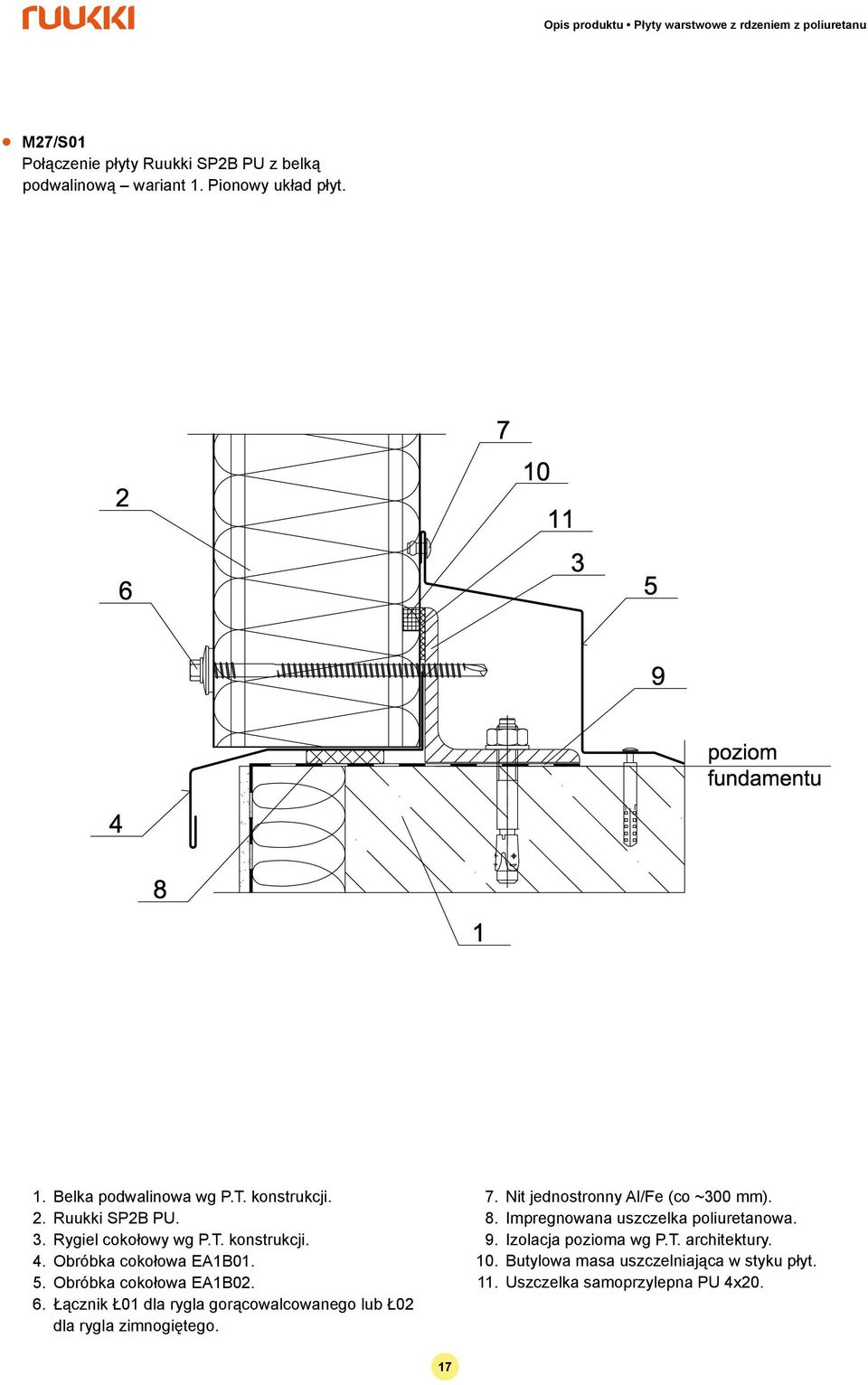

17 M27/S01 Połączenie płyty Ruukki SP2B PU z beką podwainową wariant 1. Pionowy układ płyt. 1. Beka podwainowa wg P.T. konstrukcji. 2. Ruukki SP2B PU. 3. Rygie cokołowy wg P.T. konstrukcji. 4. Obróbka cokołowa EA1B Obróbka cokołowa EA1B Łącznik Ł01 da ryga gorącowacowanego ub Ł02 da ryga zimnogiętego. 7. Nit jednostronny A/Fe (co ~300 mm). 8. Impregnowana uszczeka poiuretanowa. 9. Izoacja pozioma wg P.T. architektury. 10. Butyowa masa uszczeniająca w styku płyt. 11. Uszczeka samoprzyepna PU 4x20. 17

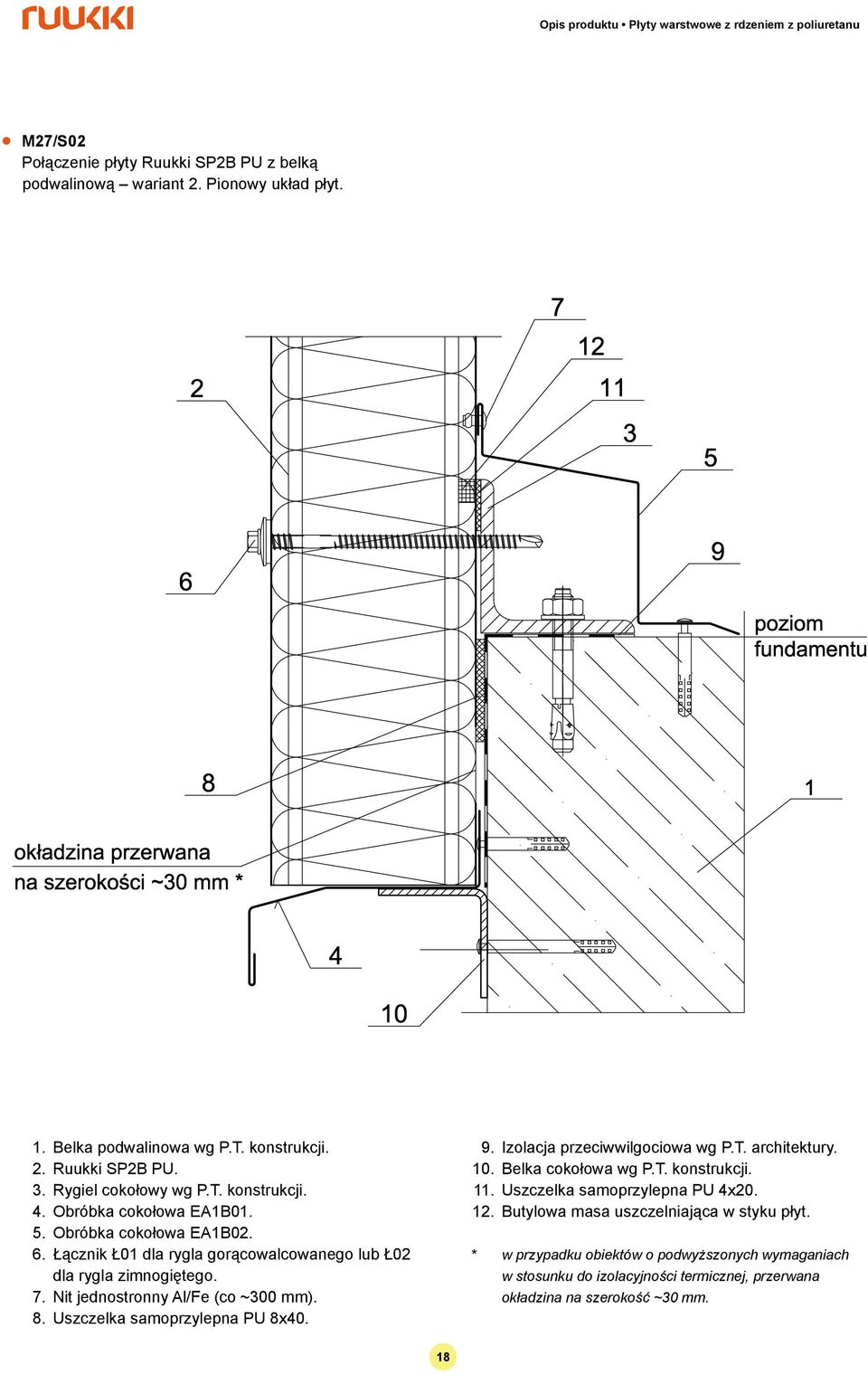

18 M27/S02 Połączenie płyty Ruukki SP2B PU z beką podwainową wariant 2. Pionowy układ płyt. 1. Beka podwainowa wg P.T. konstrukcji. 2. Ruukki SP2B PU. 3. Rygie cokołowy wg P.T. konstrukcji. 4. Obróbka cokołowa EA1B Obróbka cokołowa EA1B Łącznik Ł01 da ryga gorącowacowanego ub Ł02 da ryga zimnogiętego. 7. Nit jednostronny A/Fe (co ~300 mm). 8. Uszczeka samoprzyepna PU 8x Izoacja przeciwwigociowa wg P.T. architektury. 10. Beka cokołowa wg P.T. konstrukcji. 11. Uszczeka samoprzyepna PU 4x Butyowa masa uszczeniająca w styku płyt. * w przypadku obiektów o podwyższonych wymaganiach w stosunku do izoacyjności termicznej, przerwana okładzina na szerokość ~30 mm. 18

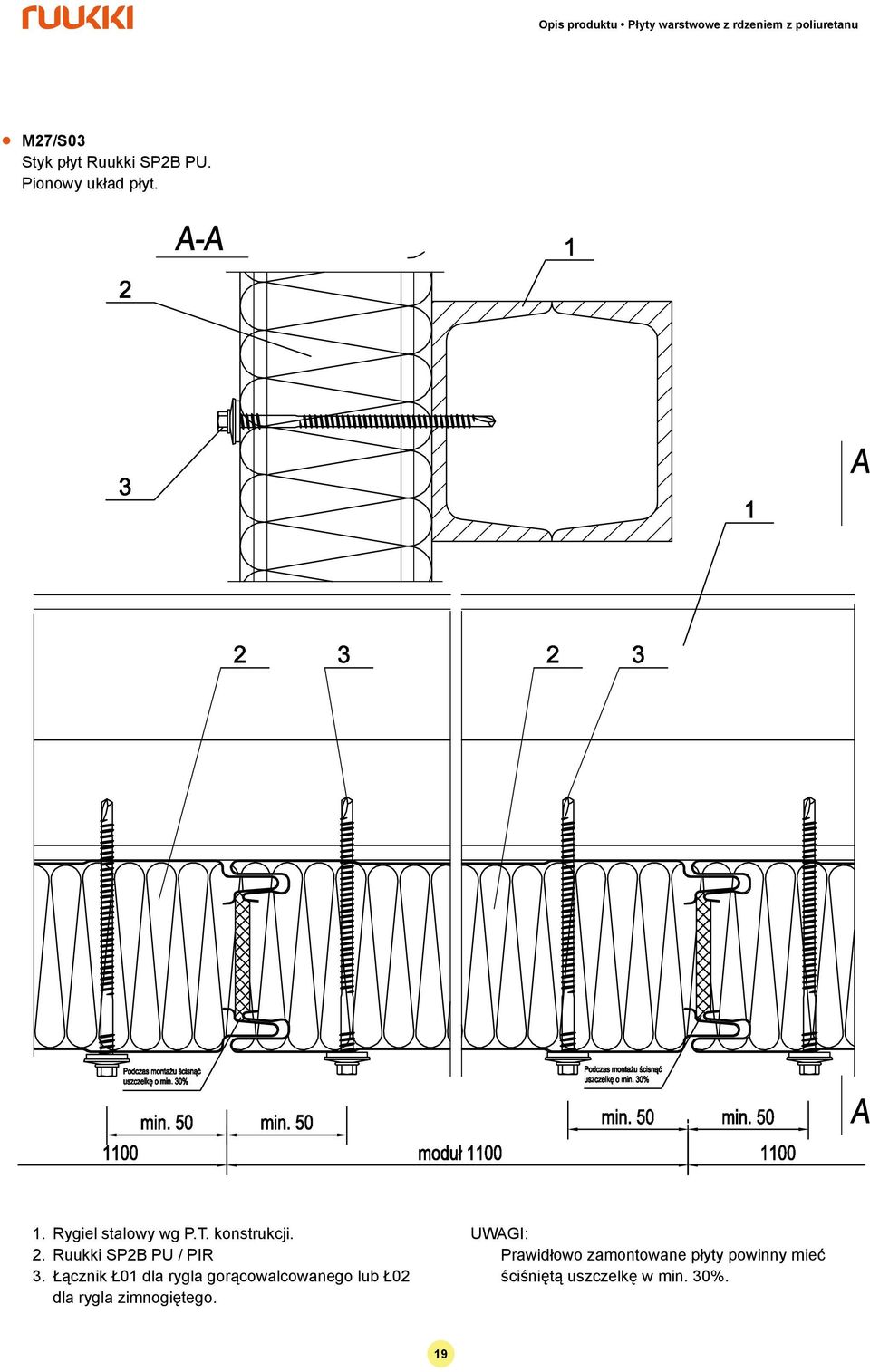

19 M27/S03 Styk płyt Ruukki SP2B PU. Pionowy układ płyt. 1. Rygie staowy wg P.T. konstrukcji. 2. Ruukki SP2B PU / PIR 3. Łącznik Ł01 da ryga gorącowacowanego ub Ł02 da ryga zimnogiętego. UWAGI: Prawidłowo zamontowane płyty powinny mieć ściśniętą uszczekę w min. 30%. 19

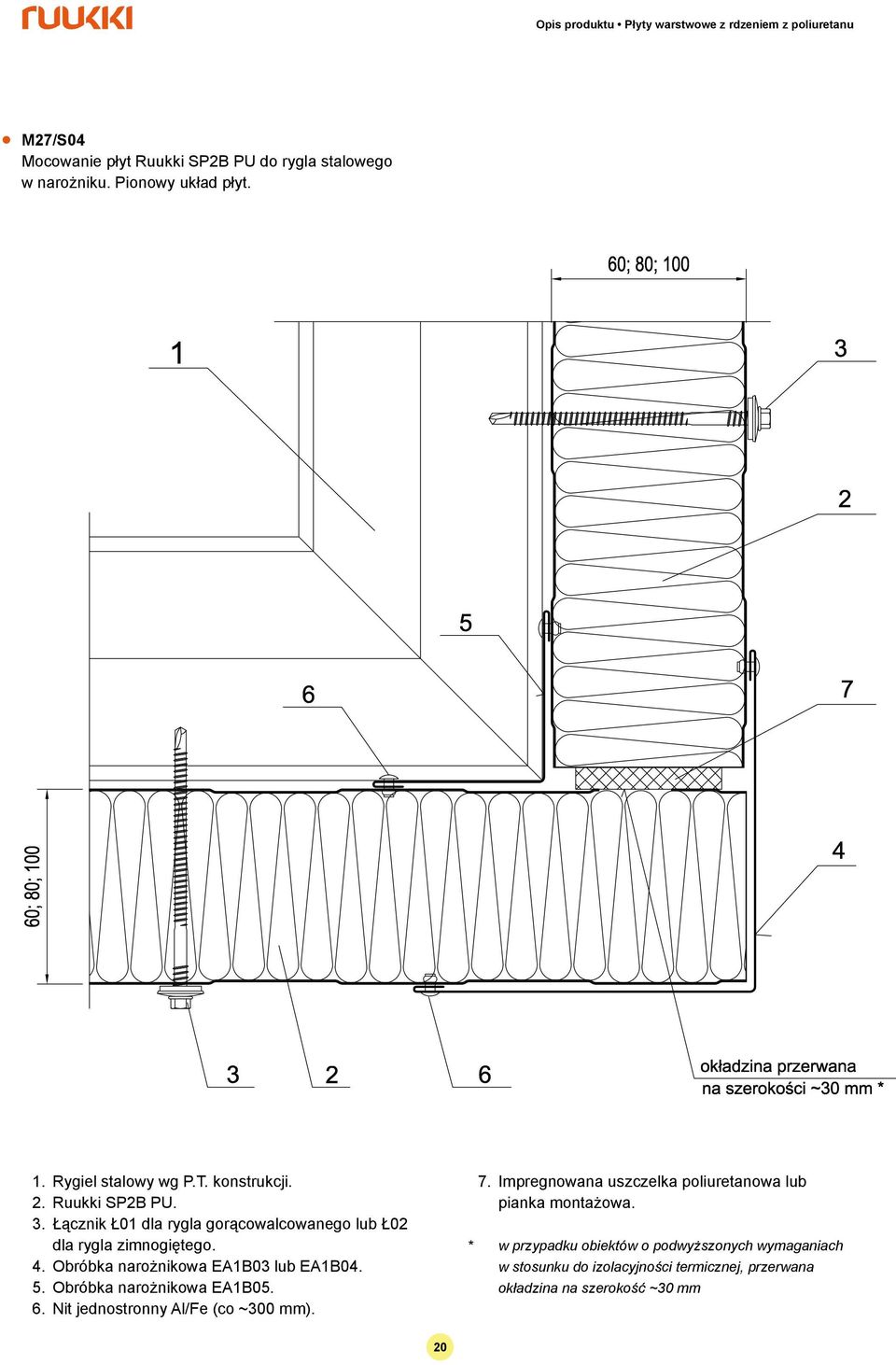

20 M27/S04 Mocowanie płyt Ruukki SP2B PU do ryga staowego w narożniku. Pionowy układ płyt. 1. Rygie staowy wg P.T. konstrukcji. 2. Ruukki SP2B PU. 3. Łącznik Ł01 da ryga gorącowacowanego ub Ł02 da ryga zimnogiętego. 4. Obróbka narożnikowa EA1B03 ub EA1B Obróbka narożnikowa EA1B Nit jednostronny A/Fe (co ~300 mm). 7. Impregnowana uszczeka poiuretanowa ub pianka montażowa. * w przypadku obiektów o podwyższonych wymaganiach w stosunku do izoacyjności termicznej, przerwana okładzina na szerokość ~30 mm 20
