1 INSTRUKCJA SERWISOWA

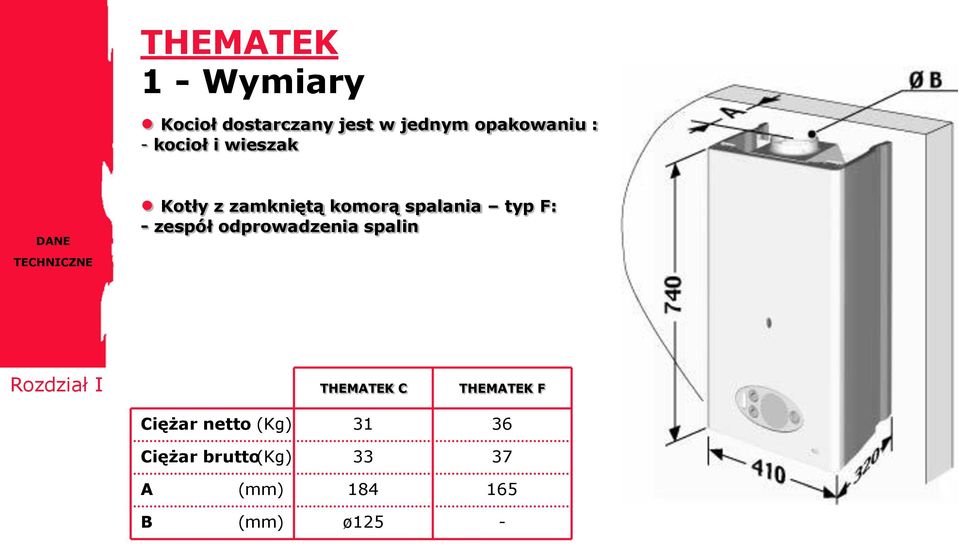

2 THEMATEK 1 - Wymiary Kocioł dostarczany jest w jednym opakowaniu : - kocioł i wieszak DANE TECHNICZNE Kotły z zamkniętą komorą spalania typ F: - zespół odprowadzenia spalin Rozdział I THEMATEK C THEMATEK F Ciężar netto (Kg) Ciężar brutto (Kg) A (mm) B (mm) ø125 - DATI TECNICI

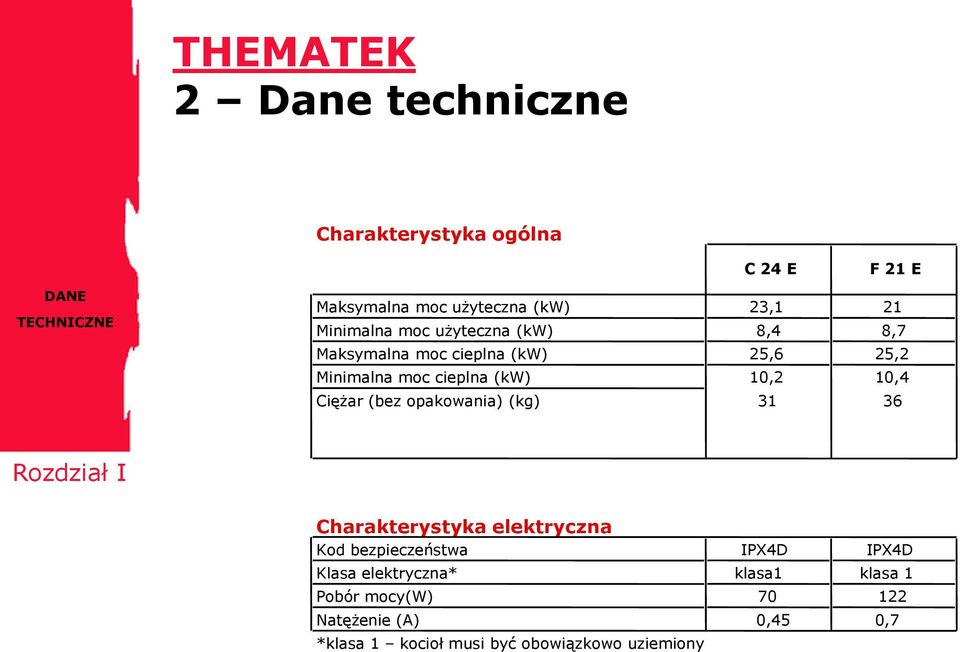

3 THEMATEK 2 Dane techniczne Charakterystyka ogólna DANE TECHNICZNE C 24 E F 21 E Maksymalna moc użyteczna (kw) 23,1 21 Minimalna moc użyteczna (kw) 8,4 8,7 Maksymalna moc cieplna (kw) 25,6 25,2 Minimalna moc cieplna (kw) 10,2 10,4 Ciężar (bez opakowania) (kg) Rozdział I Charakterystyka elektryczna Kod bezpieczeństwa IPX4D IPX4D Klasa elektryczna* klasa1 klasa 1 Pobór mocy(w) Natężenie (A) 0,45 0,7 *klasa 1 kocioł musi być obowiązkowo uziemiony

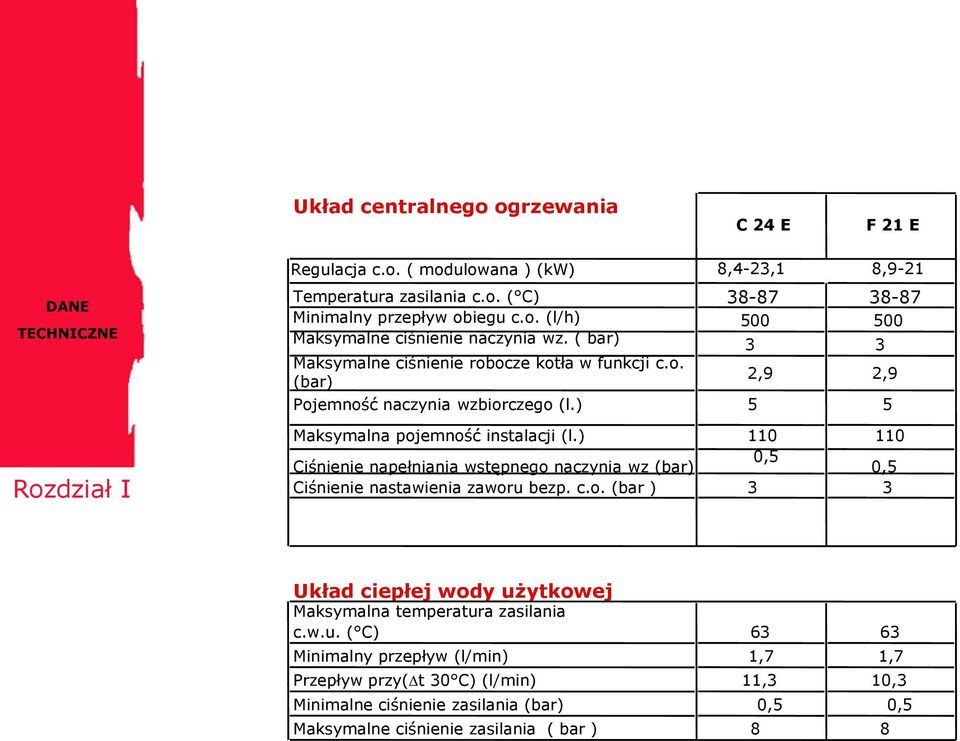

4 Układ centralnego ogrzewania C 24 E F 21 E DANE TECHNICZNE Rozdział I Regulacja c.o. ( modulowana ) (kw) 8,4-23,1 8,9-21 Temperatura zasilania c.o. ( C) Minimalny przepływ obiegu c.o. (l/h) Maksymalne ciśnienie naczynia wz. ( bar) 3 3 Maksymalne ciśnienie robocze kotła w funkcji c.o. (bar) 2,9 2,9 Pojemność naczynia wzbiorczego (l.) 5 5 Maksymalna pojemność instalacji (l.) Ciśnienie napełniania wstępnego naczynia wz (bar) 0,5 0,5 Ciśnienie nastawienia zaworu bezp. c.o. (bar ) 3 3 Układ ciepłej wody użytkowej Maksymalna temperatura zasilania c.w.u. ( C) Minimalny przepływ (l/min) 1,7 1,7 Przepływ przy( t 30 C) (l/min) 11,3 10,3 Minimalne ciśnienie zasilania (bar) 0,5 0,5 Maksymalne ciśnienie zasilania ( bar ) 8 8

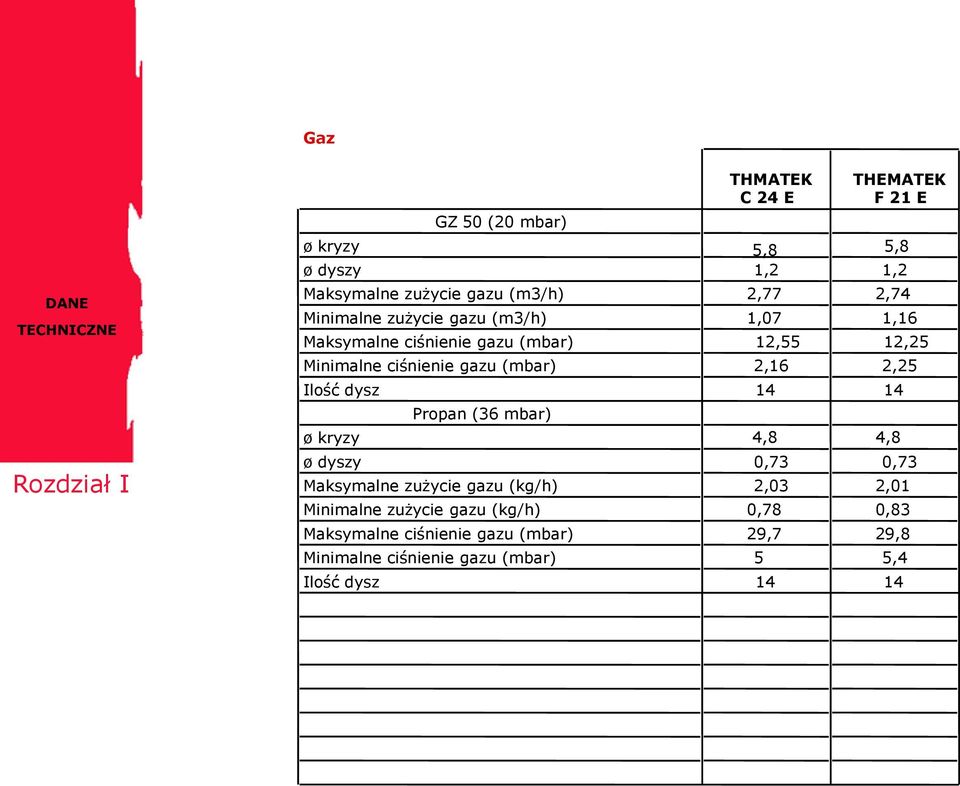

5 Gaz DANE TECHNICZNE Rozdział I GZ 50 (20 mbar) THMATEK C 24 E THEMATEK F 21 E ø kryzy 5,8 5,8 ø dyszy 1,2 1,2 Maksymalne zużycie gazu (m3/h) 2,77 2,74 Minimalne zużycie gazu (m3/h) 1,07 1,16 Maksymalne ciśnienie gazu (mbar) 12,55 12,25 Minimalne ciśnienie gazu (mbar) 2,16 2,25 Ilość dysz ø kryzy Propan (36 mbar) 4,8 4,8 ø dyszy 0,73 0,73 Maksymalne zużycie gazu (kg/h) 2,03 2,01 Minimalne zużycie gazu (kg/h) 0,78 0,83 Maksymalne ciśnienie gazu (mbar) 29,7 29,8 Minimalne ciśnienie gazu (mbar) 5 5,4 Ilość dysz 14 14

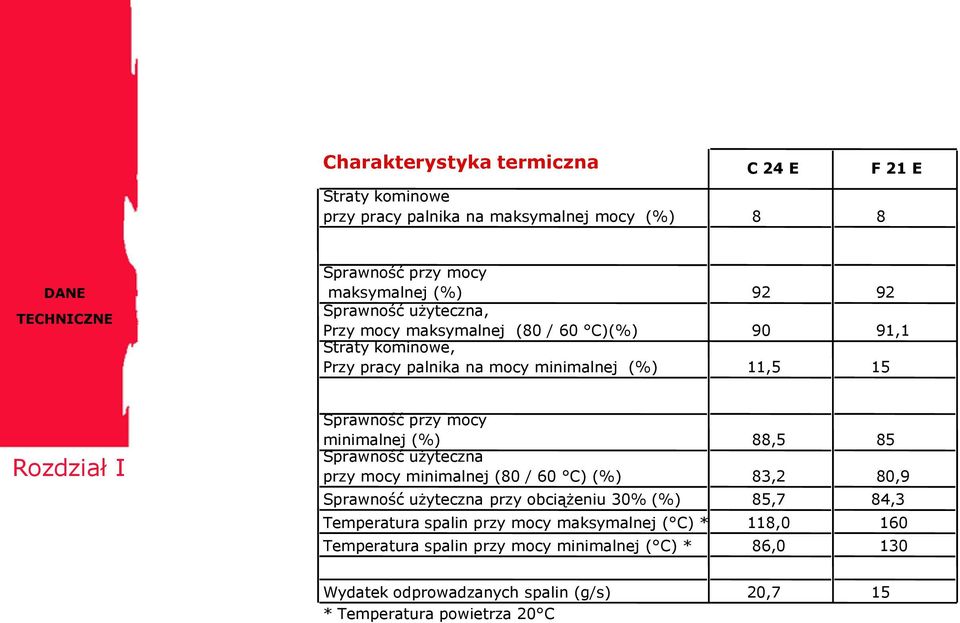

6 Charakterystyka termiczna C 24 E F 21 E Straty kominowe przy pracy palnika na maksymalnej mocy (%) 8 8 DANE TECHNICZNE Sprawność przy mocy maksymalnej (%) Sprawność użyteczna, Przy mocy maksymalnej (80 / 60 C)(%) 90 91,1 Straty kominowe, Przy pracy palnika na mocy minimalnej (%) 11,5 15 Rozdział I Sprawność przy mocy minimalnej (%) 88,5 85 Sprawność użyteczna przy mocy minimalnej (80 / 60 C) (%) 83,2 80,9 Sprawność użyteczna przy obciążeniu 30% (%) 85,7 84,3 Temperatura spalin przy mocy maksymalnej ( C) * 118,0 160 Temperatura spalin przy mocy minimalnej ( C) * 86,0 130 Wydatek odprowadzanych spalin (g/s) 20,7 15 * Temperatura powietrza 20 C

7 THEMATEK : 3 - Opis : THEMATEK C Przerywacz ciągu Czujnik ciągu kominowego K11 Wymiennik Czujnik przegrzewu wymiennika K4 DANE TECHNICZNE Rozdział I Elektroda kontrolna płomienia FL Odpowietrznik automatyczny Pompa Termistor c.o. CTN2 Komora spalania Elektrody zapłonowe FA Zapalnik AL Mechanizm gazowy EV By-pass Naczynie wzbiorcze Czujnik ciśnienia wody Czujnik przepływu System napełniania Termistor c.w.u. CTN1 Zawór bezpieczeństwa c.o. Filtr wody Powrót c.o. Doprow. z.w. Zasilanie Doprowadzenie c.o. gazu Zasilanie c.w.u.

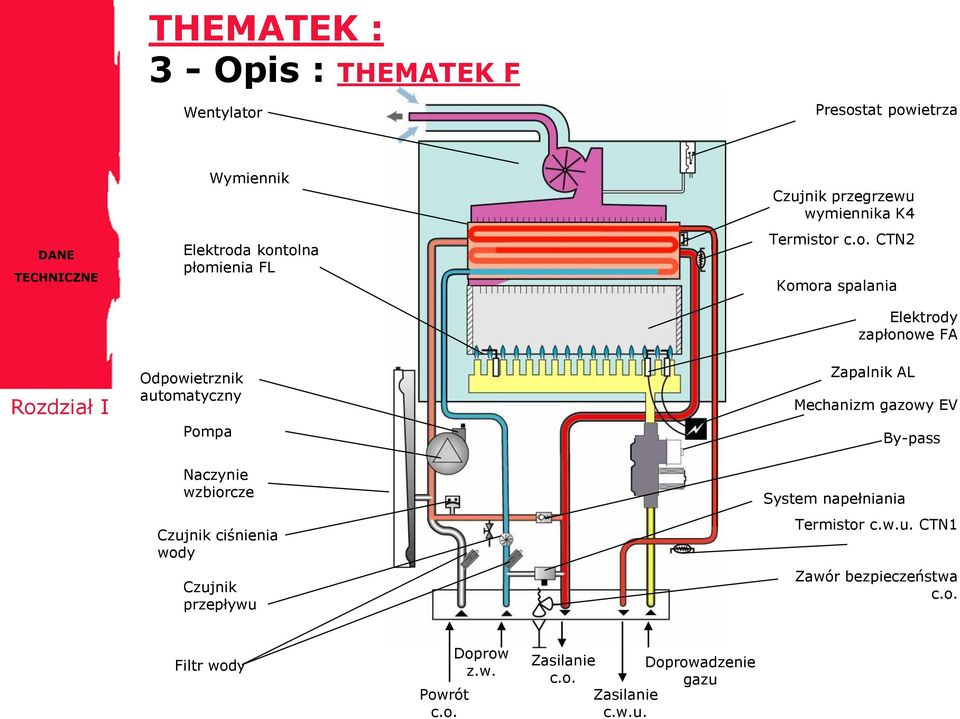

8 THEMATEK : 3 - Opis : THEMATEK F Wentylator Presostat powietrza DANE TECHNICZNE Rozdział I Elektroda kontolna płomienia FL Odpowietrznik automatyczny Pompa Wymiennik Naczynie wzbiorcze Czujnik ciśnienia wody Czujnik przepływu Czujnik przegrzewu wymiennika K4 Termistor c.o. CTN2 Komora spalania Elektrody zapłonowe FA Zapalnik AL Mechanizm gazowy EV System napełniania By-pass Termistor c.w.u. CTN1 Zawór bezpieczeństwa c.o. Filtr wody Powrót c.o. Doprow z.w. Zasilanie Doprowadzenie c.o. gazu Zasilanie c.w.u.

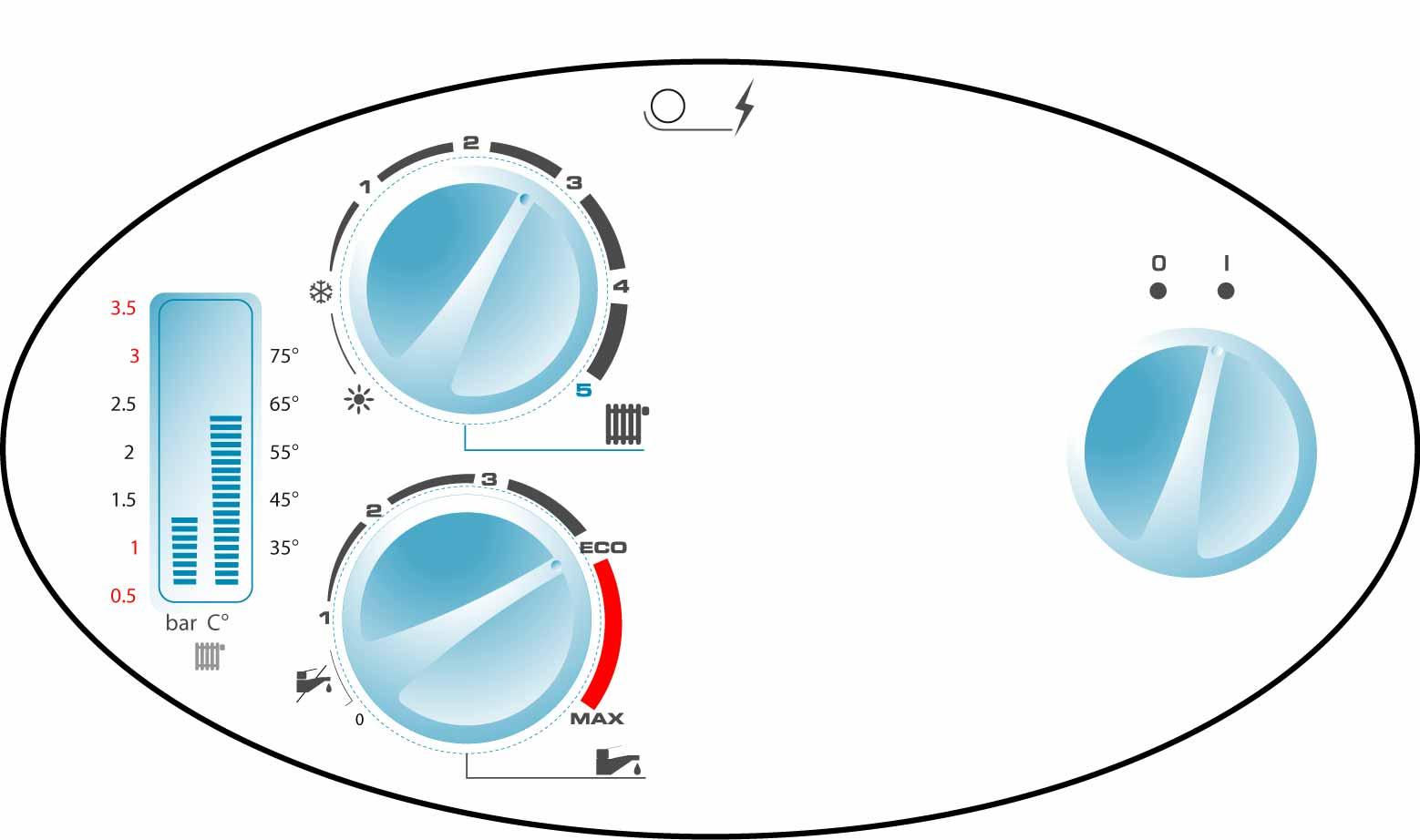

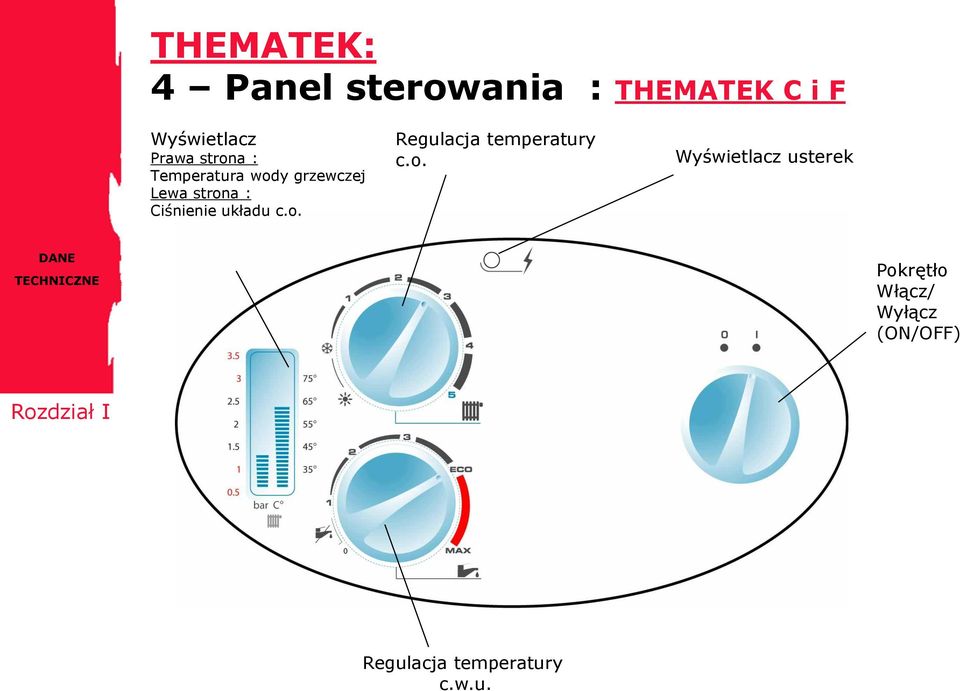

9 THEMATEK: 4 Panel sterowania : THEMATEK C i F Wyświetlacz Prawa strona : Temperatura wody grzewczej Lewa strona : Ciśnienie układu c.o. Regulacja temperatury c.o. Wyświetlacz usterek DANE TECHNICZNE Pokrętło Włącz/ Wyłącz (ON/OFF) Rozdział I Regulacja temperatury c.w.u.

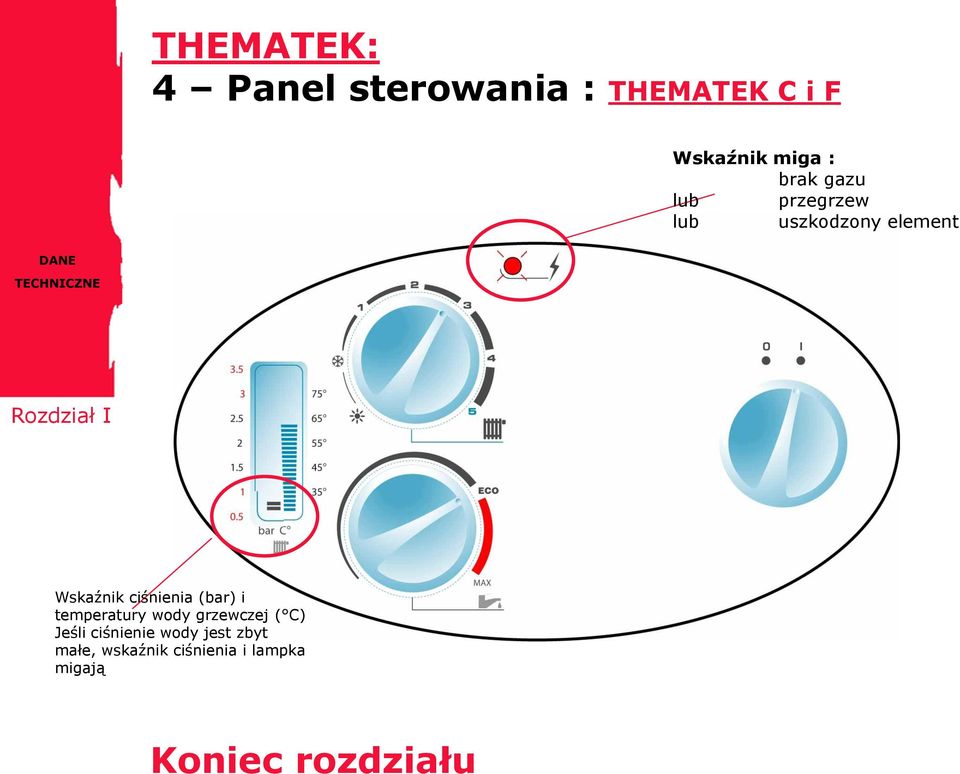

10 THEMATEK: 4 Panel sterowania : THEMATEK C i F Wskaźnik miga : brak gazu lub przegrzew lub uszkodzony element DANE TECHNICZNE Rozdział I Wskaźnik ciśnienia (bar) i temperatury wody grzewczej ( C) Jeśli ciśnienie wody jest zbyt małe, wskaźnik ciśnienia i lampka migają Koniec rozdziału

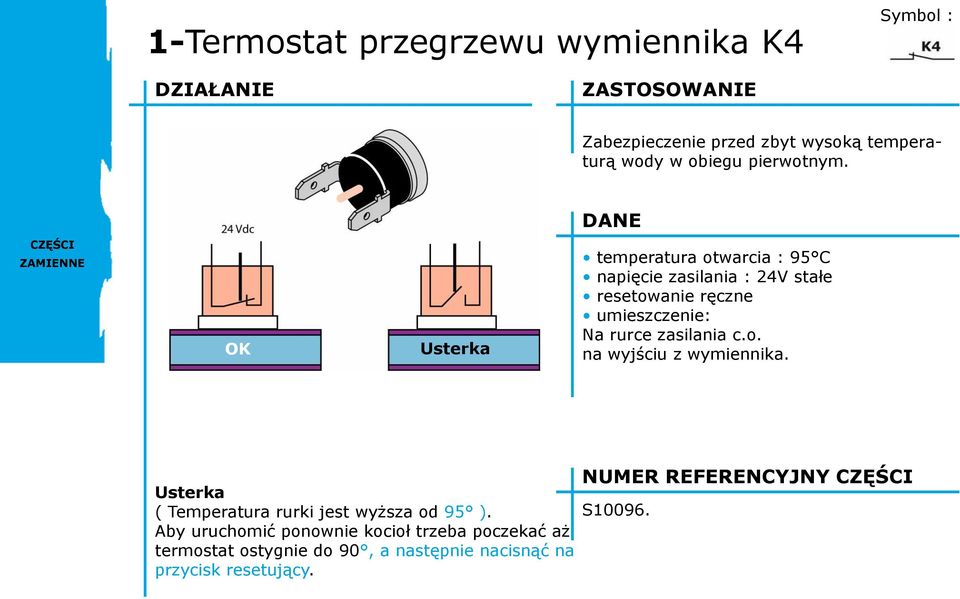

11 1-Termostat przegrzewu wymiennika K4 Symbol : DZIAŁANIE ZASTOSOWANIE Zabezpieczenie przed zbyt wysoką temperaturą wody w obiegu pierwotnym. DANE OK Usterka temperatura otwarcia : 95 C napięcie zasilania : 24V stałe resetowanie ręczne umieszczenie: Na rurce zasilania c.o. na wyjściu z wymiennika. Usterka ( Temperatura rurki jest wyższa od 95 ). Aby uruchomić ponownie kocioł trzeba poczekać aż termostat ostygnie do 90, a następnie nacisnąć na przycisk resetujący. NUMER REFERENCYJNY S THEMATEK C THEMATEK F

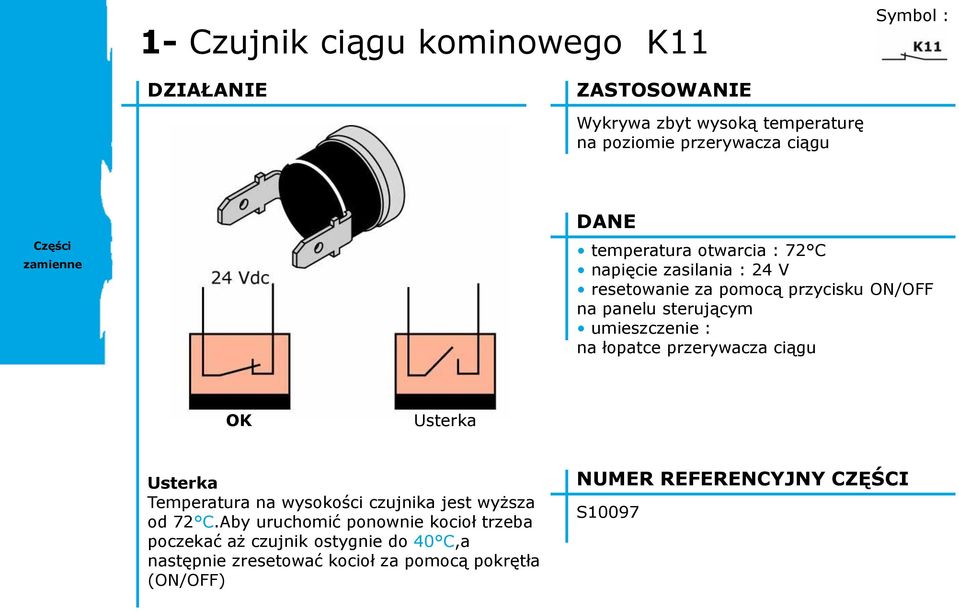

12 1- Czujnik ciągu kominowego K11 Symbol : DZIAŁANIE ZASTOSOWANIE Wykrywa zbyt wysoką temperaturę na poziomie przerywacza ciągu Części zamienne DANE temperatura otwarcia : 72 C napięcie zasilania : 24 V resetowanie za pomocą przycisku ON/OFF na panelu sterującym umieszczenie : na łopatce przerywacza ciągu OK Usterka Usterka Temperatura na wysokości czujnika jest wyższa od 72 C.Aby uruchomić ponownie kocioł trzeba poczekać aż czujnik ostygnie do 40 C,a następnie zresetować kocioł za pomocą pokrętła (ON/OFF) NUMER REFERENCYJNY S10097 THEMATEK C

13 2- Termistor CTN Symbol : DZIAŁANIE CTN1 (c.w.u.) Termistor CTN umieszczony jest na rurce c.o. Kiedy temperatura wody wewnątrz rurki wzrasta, rezystancja czujnika obniża się i odwrotnie. CTN2 (c.o.) DANE Temperatura ( C) Rezystancja (ohm) Napięcie (V) ,50 4,23 3,87 3,45 2,97 2,49 2,03 1,63 1,28 1,01 ZASTOSOWANIE Czujnik temperatury wpływa na modulację palnika. Uwaga : czujnik temperatury zapobiega zamrożeniu się kotła Jeśli wykryje temperaturę niższą od 6 C,palnik uruchomi się w funkcji c.o., nawet jeśli kocioł pracuje w funkcji LATO. CTN1 : S57398 CTN2 : S56014 NUMER REFERENCYJNY THEMATEK C THEMATEK F

14 3- Pompa Symbol : DZIAŁANIE DANE TECHNICZNE Charakterystyka pompy Odpowietrznik aut. Zasilanie Skrzynka elektryczna Silnik Zaślepka ZASTOSOWANIE Powoduje obieg wody w obiegu pierwotnym (obiegu c.o.). Przepływ w obiegu grzewczym (L/h) 1- by-pass zamknięty 2- by-pass otwarty1/4 obrotu 3- by-pass otwarty 1/2 obrotu 4- by-pass otwarty 1 obrót 5- by-pass otwarty 2 obroty Pobór mocy: 85 W Natężenie : 0,38 A Kondensator uruchamiający 2,5µF, 400V Rezystancja uzwojenia: 158 Ohm NUMER REFERENCYJNY Silnik pompy : S10052 THEMATEK C THEMATEK F

15 4- Mechanizm gazowy Symbol : DZIAŁANIE DANE TECHNICZNE Wylot gazu Rezystancja elektrozaworu : 116 Ohm Pobór mocy = 6VA Zawór modulujący (silnik krokowy) Pomiar ciśnienia palnika Cewka elektrozaworu NUMER REFERENCYJNY Mechanizm GZ50 : S10049 Propan: S Wlot gazu DZIAŁANIE Kontroluje przepływ gazu. (Otwarcie/zamknięcie) Zapewnia bezpieczne działanie urządzenia Proszę kliknąć na ten prostokąt, aby zobaczyć zasadę działania silnika krokowego Proszę kliknąć na ten prostokąt, aby zobaczyć zasadę działania mechanizmu gazowego.

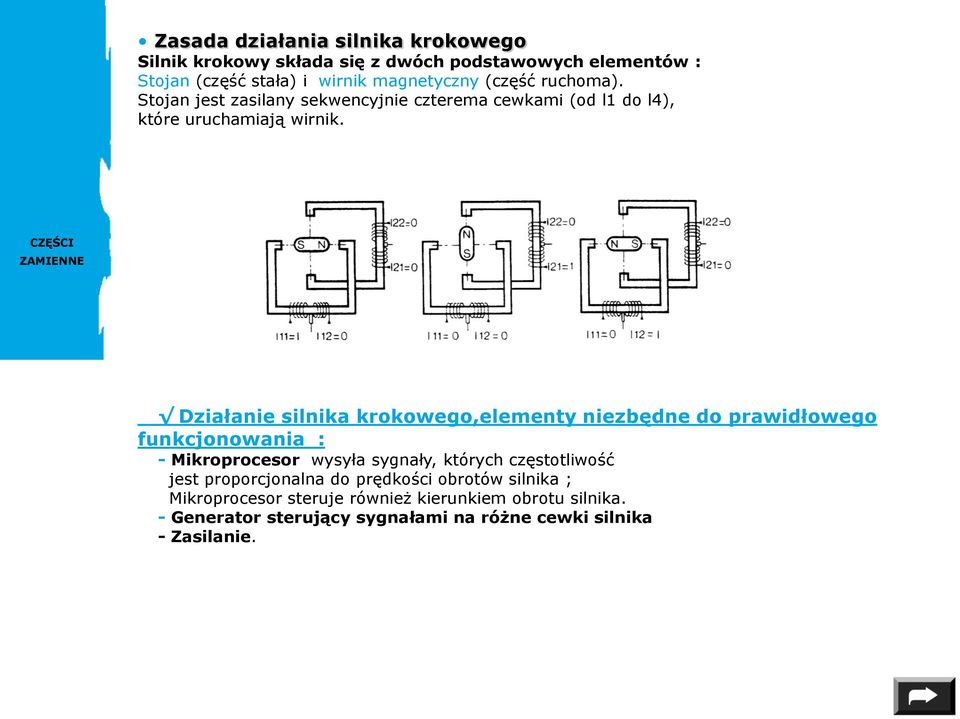

16 Zasada działania silnika krokowego Silnik krokowy składa się z dwóch podstawowych elementów : Stojan (część stała) i wirnik magnetyczny (część ruchoma). Stojan jest zasilany sekwencyjnie czterema cewkami (od l1 do l4), które uruchamiają wirnik. Działanie silnika krokowego,elementy niezbędne do prawidłowego funkcjonowania : - Mikroprocesor wysyła sygnały, których częstotliwość jest proporcjonalna do prędkości obrotów silnika ; Mikroprocesor steruje również kierunkiem obrotu silnika. - Generator sterujący sygnałami na różne cewki silnika - Zasilanie.

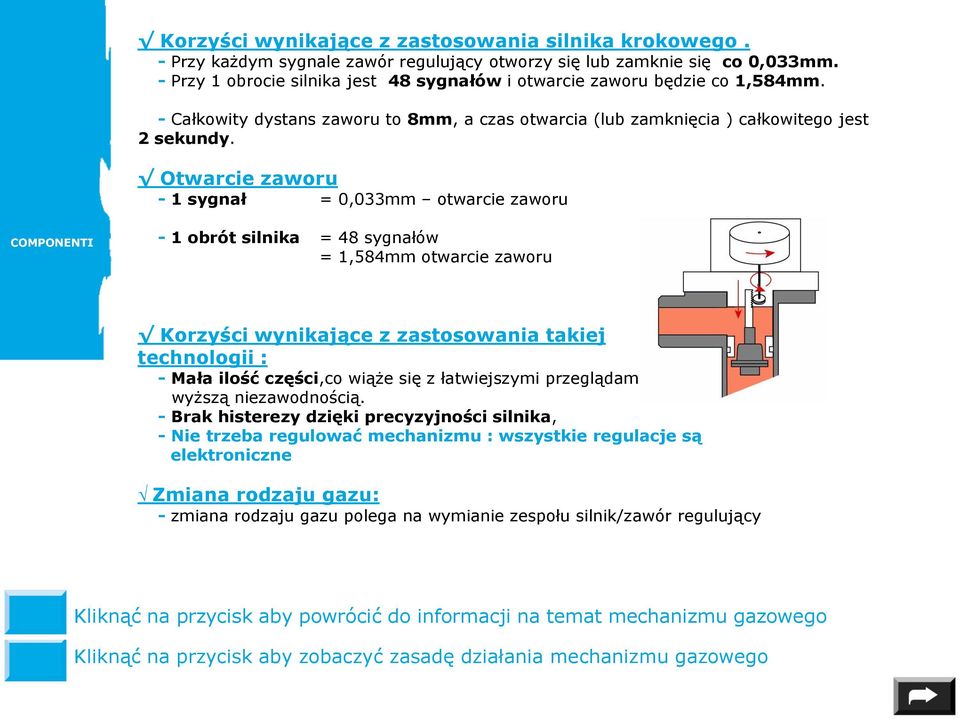

17 Korzyści wynikające z zastosowania silnika krokowego. - Przy każdym sygnale zawór regulujący otworzy się lub zamknie się co 0,033mm. - Przy 1 obrocie silnika jest 48 sygnałów i otwarcie zaworu będzie co 1,584mm. - Całkowity dystans zaworu to 8mm, a czas otwarcia (lub zamknięcia ) całkowitego jest 2 sekundy. Otwarcie zaworu - 1 sygnał = 0,033mm otwarcie zaworu COMPONENTI - 1 obrót silnika = 48 sygnałów = 1,584mm otwarcie zaworu Korzyści wynikające z zastosowania takiej technologii : - Mała ilość części,co wiąże się z łatwiejszymi przeglądami i wyższą niezawodnością. - Brak histerezy dzięki precyzyjności silnika, - Nie trzeba regulować mechanizmu : wszystkie regulacje są elektroniczne Zmiana rodzaju gazu: - zmiana rodzaju gazu polega na wymianie zespołu silnik/zawór regulujący Kliknąć na przycisk aby powrócić do informacji na temat mechanizmu gazowego Kliknąć na przycisk aby zobaczyć zasadę działania mechanizmu gazowego

18 Zasada działania silnika krokowego Elektrozawór bezpieczeństwa Silnik krokowy COMPONENTI Filtr gazu Zawór regulujący Regulacja stabilizatora Ritorno alle generalità del meccanismo gas

19 Zasada działania silnika krokowego 1 etap : Brak zasilania elektrycznego. Zawory gazowe są zamknięte.

20 Zasada działania silnika krokowego 2 etap : Zasilanie elektrozaworu bezpieczeństwa - 24 V stałe. - Zawór bezpieczeństwa podnosząc się, pozwala na przepływ gazu. - Gaz dopływa aż do zaworu regulującego, który nie jest jeszcze zasilany

21 Zasada działania silnika krokowego 3 etap : - : Sygnały elektryczne dochodzące do silnika krokowego powodują otwarcie zaworu regulującego Jednocześnie następuje przeskok iskier między elektrodami

22 Zasada działania silnika krokowego 4 etap : - Płomień zostaje wykryty - Brak przeskoku iskry.

23 Zasada działania silnika krokowego 5 etap : - Zmniejszenie zasilania na zaworze bezpieczeństwa, aby zmniejszyć pobór mocy - Sygnały są wysyłane do silnika, aby zwiększyć otwarcie zaworu regulacyjnego Rivedere gli stadi di funzionamento

24 5- Czujnik ciśnienia wody Symbol : DZIAŁANIE Ciśnienie uszkadza membranę, która podtrzymuje magnes. Czujnik Hall (czuły na pole magnetyczne) wykrywa pozycję magnesu i wysyła sygnał elektryczny proporcjonalny do odległości magnesu. połączenie złącze sensor magnes membrana DANE TECHNICZNE Napięcie czujnika zależy od ciśnienia wody : Napięcie między punktami 2 i 3 podłączenia J1na płycie głównej : - a 0,5 bar = 1,4 volt (stałe) - a 1 bar = 1,5 volt - a 2,5 bar = 2,5 volt ZASTOSOWANIE Mierzy ciśnienie wody w układzie c.o.( w układzie pierwotnym ). Czujnik blokuje również pracę kotła jeżeli ciśnienie nie jest wystarczające. NUMER REFERENCYJNY S57205.

25 6- Presostat powietrza DZIAŁANIE ZASTOSOWANIE Simbolo : Zapobiega zapłonowi palnika w przypadku braku powietrza lub jego niewystarczającej ilości. DANE TECHNICZNE Wyłączony Zamkniecie styku : 48 Pa Otwarcie styku : 35 Pa NUMER REFERENCYJNY Włączony S10098

26 7- Zawór bezpieczeństwa c.o. Simbolo : DZIAŁANIE ZASTOSOWANIE Zapewnia odprowadzenie nadmiaru ciśnienia wody z układu c.o. DANE TECHNICZNE Ciśnienie otwarcia 3 bar. Uwaga : Odprowadzenie do kanalizacji jest konieczne i musi być widoczne. NUMER REFERENCYJNY S10067

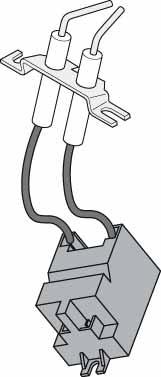

27 9- Elektrody zapłonowe Symbol : DZIAŁANIE DANE TECHNICZNE Napięcie zasilania: 220V ZASTOSOWANIE Powoduje zapłon palnika. Transformator o napięciu 220 V przekazuje wysokie napięcie na elektrody, pomiędzy którymi występuje łuk elektryczny. Ten w kontakcie z gazem powoduje zapłon. NUMER REFERENCYJNY Elektroda zapłonowa : S10038 UTILIZZO THEMATEK C THEMATEK F

28 10- Elektroda jonizacyjna Symbol : DZIAŁANIE ZASTOSOWANIE Kontroluje płomień. NUMER REFERENCYJNY THEMATEK C THEMATEK F

29 11- Wzbiorcze naczynie przeponowe Symbol : DZIAŁANIE ZASTOSOWANIE Zmniejsza pojemność wody POJEMNOŚĆ WODNA V = C x e x 1,1 1 - Pi Pf Uwaga : Woda zwiększa swoją objętość, kiedy się ją podgrzewa. 1 Kg wody o temperaturze 20 C zajmuje objętość 1,0018 m 3 a przy temperaturze 80 C jest to 1,029 m 3.Jeśli nie zamontuje się żadnego naczynia na układzie zamkniętym ciśnienie wody może spowodować uszkodzenie się układu. V : Pojemność użyteczna naczynia wzbiorczego w litrach C : Całkowita pojemność instalacji w litrach e : Współczynnik rozszerzalności dla temperatury 75 C, e = 2,5% Pi : Ciśnienie bezwzględne naczynia. (Pi = 1,5bar jeśli naczynie ma ciśnienie 0,5bar) Pf : Maksymalne ciśnienie bezwzględne działania (Pf = 4bar dla zaworu bezpieczeństwa 3bar). V = C x 0,044 dla naczynia o ciśnieniu 0,5bar. V = C x 0,055 dla naczynia o ciśnieniu 1bar. NUMER REFERENCYJNY S10050 THEMATEK C THEMATEK F

30 13- Wymiennik DZIAŁANIE ZASTOSOWANIE Podgrzewa c.o. i c.w.u. DANE Rurki wykonane z miedzi. NUMER REFERENCYJNY Przekazuje ciepło z procesu spalania do układu c.o. S10027 THEMATEK F

31 13- Wymiennik c.w.u. i c.o. Zasilanie c.w.u. Powrót c.o. Doprowadzenie z.w. Zasilanie c.o. c.w.u. Widok przekroju rurki Przepływ ciepła z żeberka do rurki c.o. Układ ciepła wewnątrz rurki THEMATEK C THEMATEK F

32 20- By-pass DZIAŁANIE ZASTOSOWANIE Regulacja przepływu w instalacji. CZĘCI NUMER REFERENCYJNY Zawór regulujący przepływ pomiędzy zasilaniem i powrotem c.o. za pomocą zaworu sprężynowego. Regulacja zmienia ciśnienie na sprężynie a więc jest powtórny przepływ. S57617 THEMATEK F
