2. WPROWADZENIE OBSŁUGA TECHNICZNA Obsługa techniczna bieżąca Smarowanie Konserwacja i przechowywanie 18

Transkrypt

1

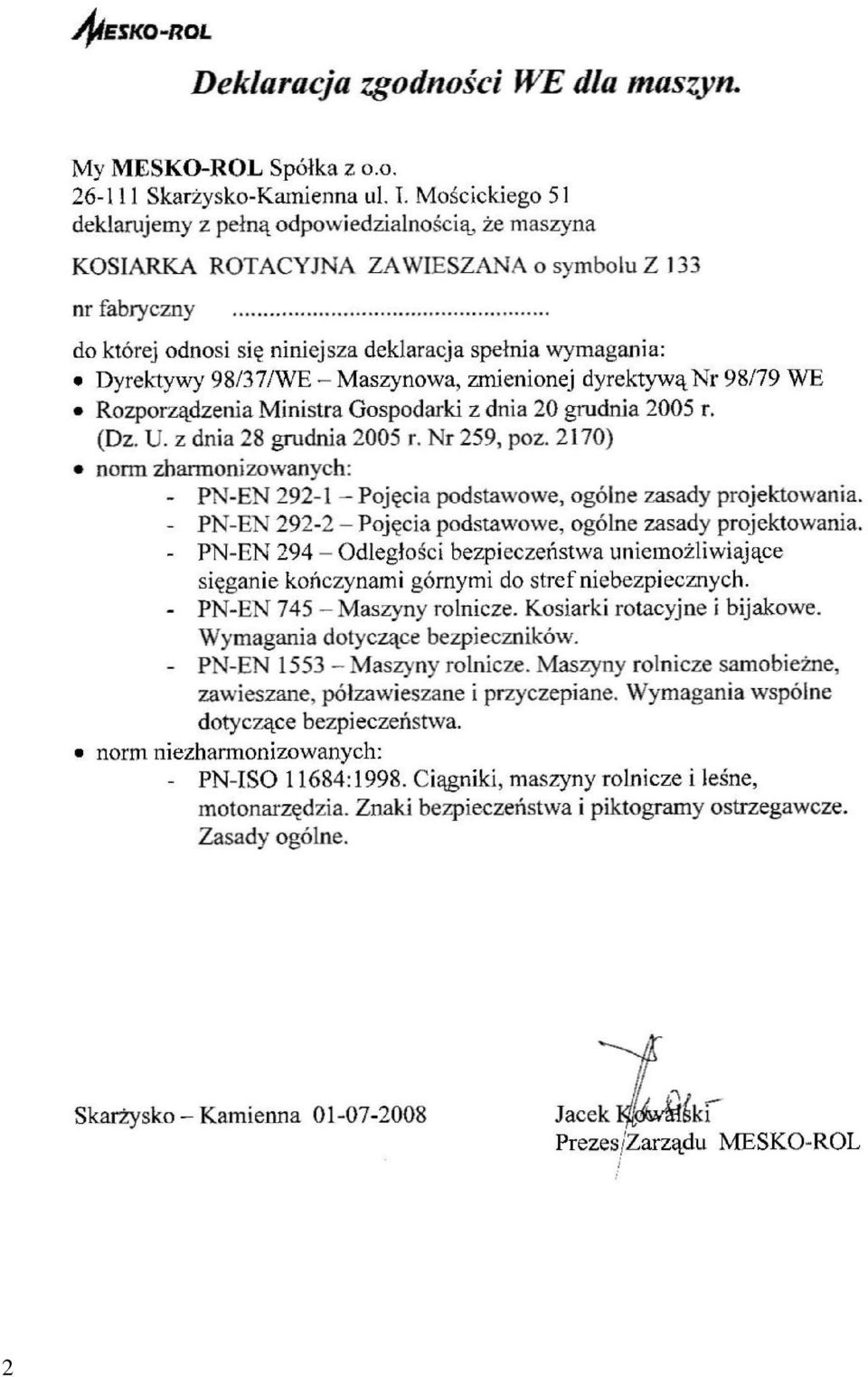

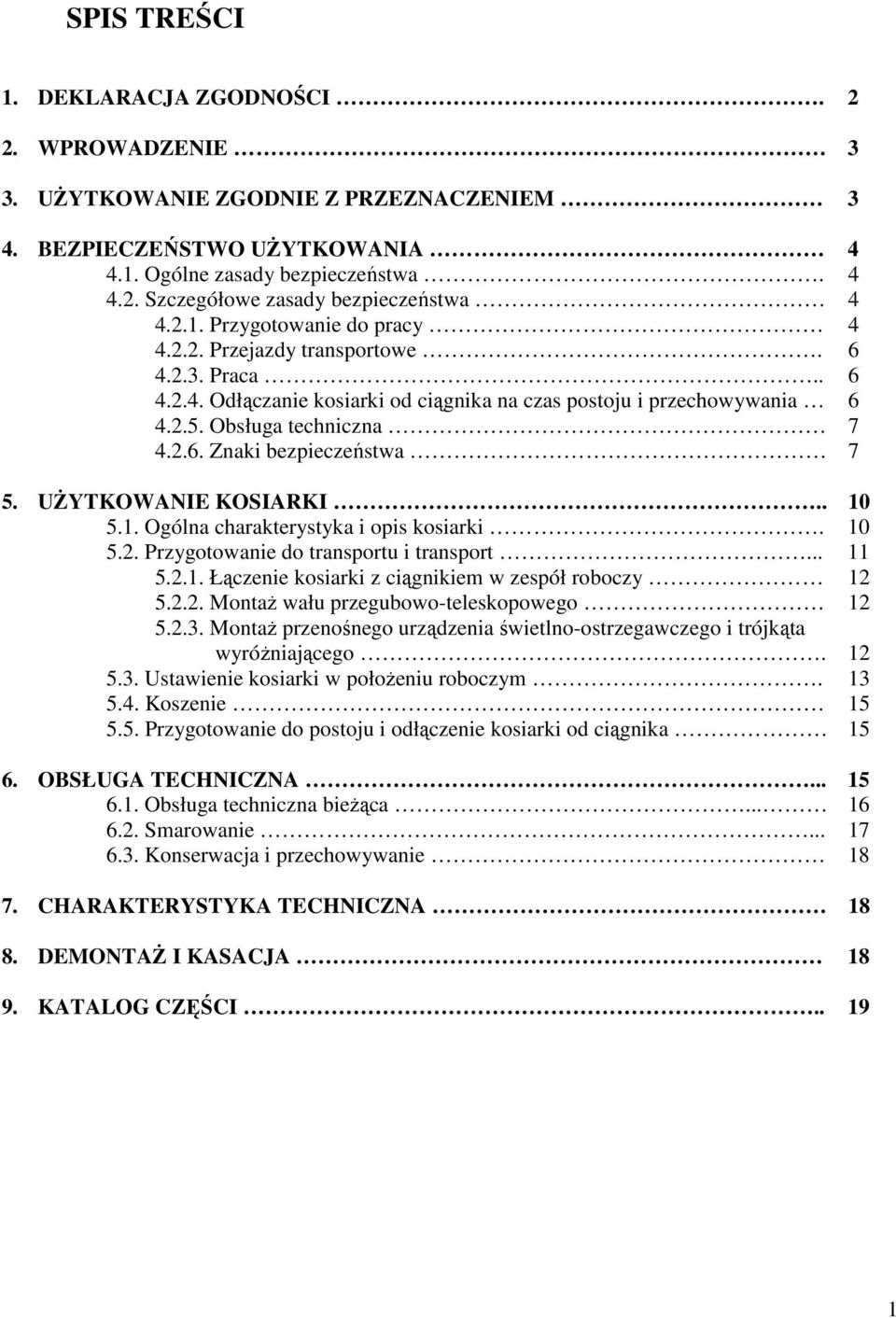

2 SPIS TREŚCI. DEKLARACJA ZGODNOŚCI.. WPROWADZENIE 3 3. UŻYTKOWANIE ZGODNIE Z PRZEZNACZENIEM 3. BEZPIECZEŃSTWO UŻYTKOWANIA.. Ogólne zasady bezpieczeństwa... Szczegółowe zasady bezpieczeństwa... Przygotowanie do pracy... Przejazdy transportowe Praca Odłączanie kosiarki od ciągnika na czas postoju i przechowywania Obsługa techniczna Znaki bezpieczeństwa 7 5. UŻYTKOWANIE KOSIARKI Ogólna charakterystyka i opis kosiarki Przygotowanie do transportu i transport Łączenie kosiarki z ciągnikiem w zespół roboczy 5... Montaż wału przegubowo-teleskopowego Montaż przenośnego urządzenia świetlno-ostrzegawczego i trójkąta wyróżniającego Ustawienie kosiarki w położeniu roboczym. 5.. Koszenie 5.5. Przygotowanie do postoju i odłączenie kosiarki od ciągnika 6. OBSŁUGA TECHNICZNA Obsługa techniczna bieżąca Smarowanie Konserwacja i przechowywanie 8 7. CHARAKTERYSTYKA TECHNICZNA 8 8. DEMONTAŻ I KASACJA 8 9. KATALOG CZĘŚCI

3

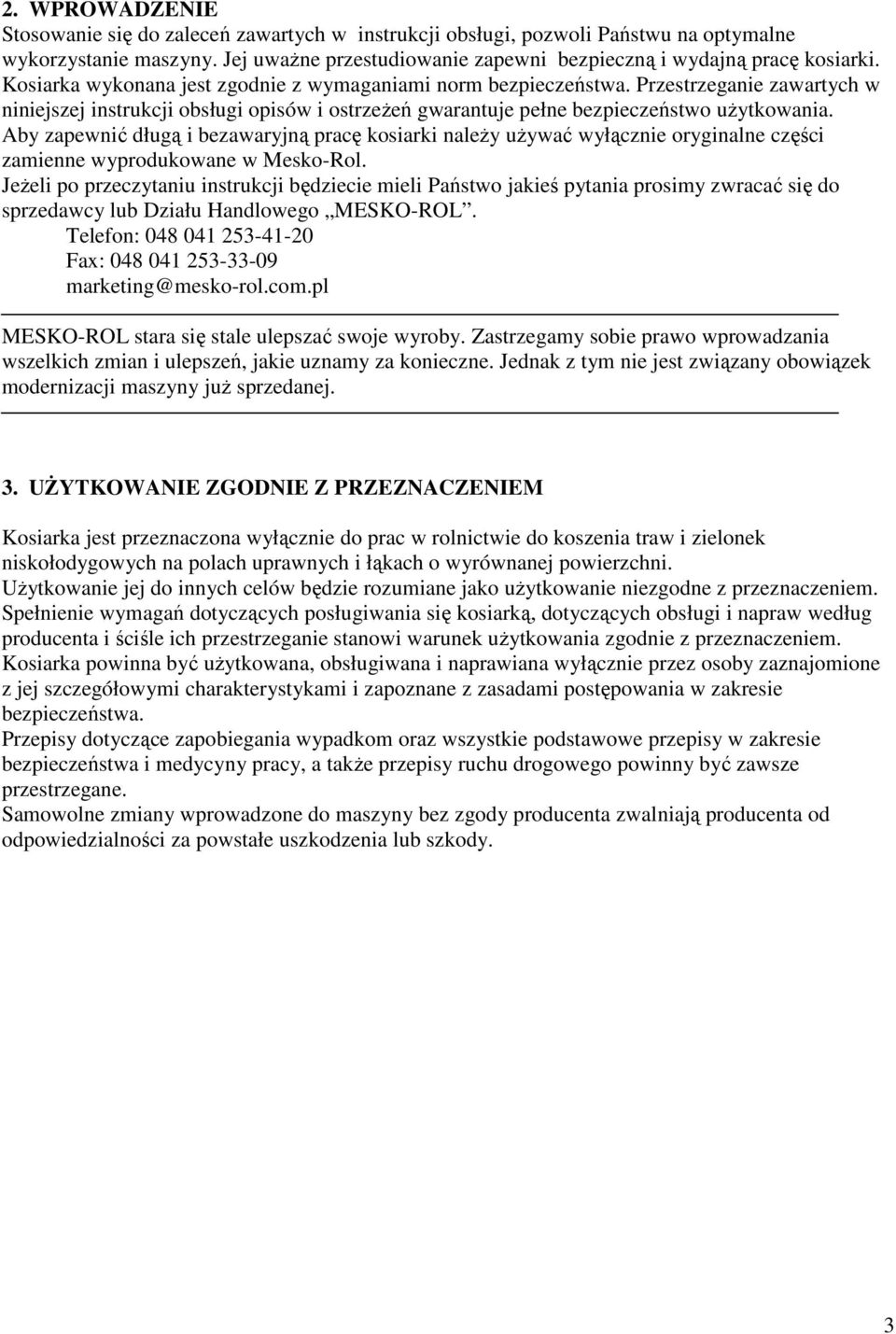

4 . WPROWADZENIE Stosowanie się do zaleceń zawartych w instrukcji obsługi, pozwoli Państwu na optymalne wykorzystanie maszyny. Jej uważne przestudiowanie zapewni bezpieczną i wydajną pracę kosiarki. Kosiarka wykonana jest zgodnie z wymaganiami norm bezpieczeństwa. Przestrzeganie zawartych w niniejszej instrukcji obsługi opisów i ostrzeżeń gwarantuje pełne bezpieczeństwo użytkowania. Aby zapewnić długą i bezawaryjną pracę kosiarki należy używać wyłącznie oryginalne części zamienne wyprodukowane w Mesko-Rol. Jeżeli po przeczytaniu instrukcji będziecie mieli Państwo jakieś pytania prosimy zwracać się do sprzedawcy lub Działu Handlowego MESKO-ROL. Telefon: Fax: marketing@mesko-rol.com.pl MESKO-ROL stara się stale ulepszać swoje wyroby. Zastrzegamy sobie prawo wprowadzania wszelkich zmian i ulepszeń, jakie uznamy za konieczne. Jednak z tym nie jest związany obowiązek modernizacji maszyny już sprzedanej. 3. UŻYTKOWANIE ZGODNIE Z PRZEZNACZENIEM Kosiarka jest przeznaczona wyłącznie do prac w rolnictwie do koszenia traw i zielonek niskołodygowych na polach uprawnych i łąkach o wyrównanej powierzchni. Użytkowanie jej do innych celów będzie rozumiane jako użytkowanie niezgodne z przeznaczeniem. Spełnienie wymagań dotyczących posługiwania się kosiarką, dotyczących obsługi i napraw według producenta i ściśle ich przestrzeganie stanowi warunek użytkowania zgodnie z przeznaczeniem. Kosiarka powinna być użytkowana, obsługiwana i naprawiana wyłącznie przez osoby zaznajomione z jej szczegółowymi charakterystykami i zapoznane z zasadami postępowania w zakresie bezpieczeństwa. Przepisy dotyczące zapobiegania wypadkom oraz wszystkie podstawowe przepisy w zakresie bezpieczeństwa i medycyny pracy, a także przepisy ruchu drogowego powinny być zawsze przestrzegane. Samowolne zmiany wprowadzone do maszyny bez zgody producenta zwalniają producenta od odpowiedzialności za powstałe uszkodzenia lub szkody. 3

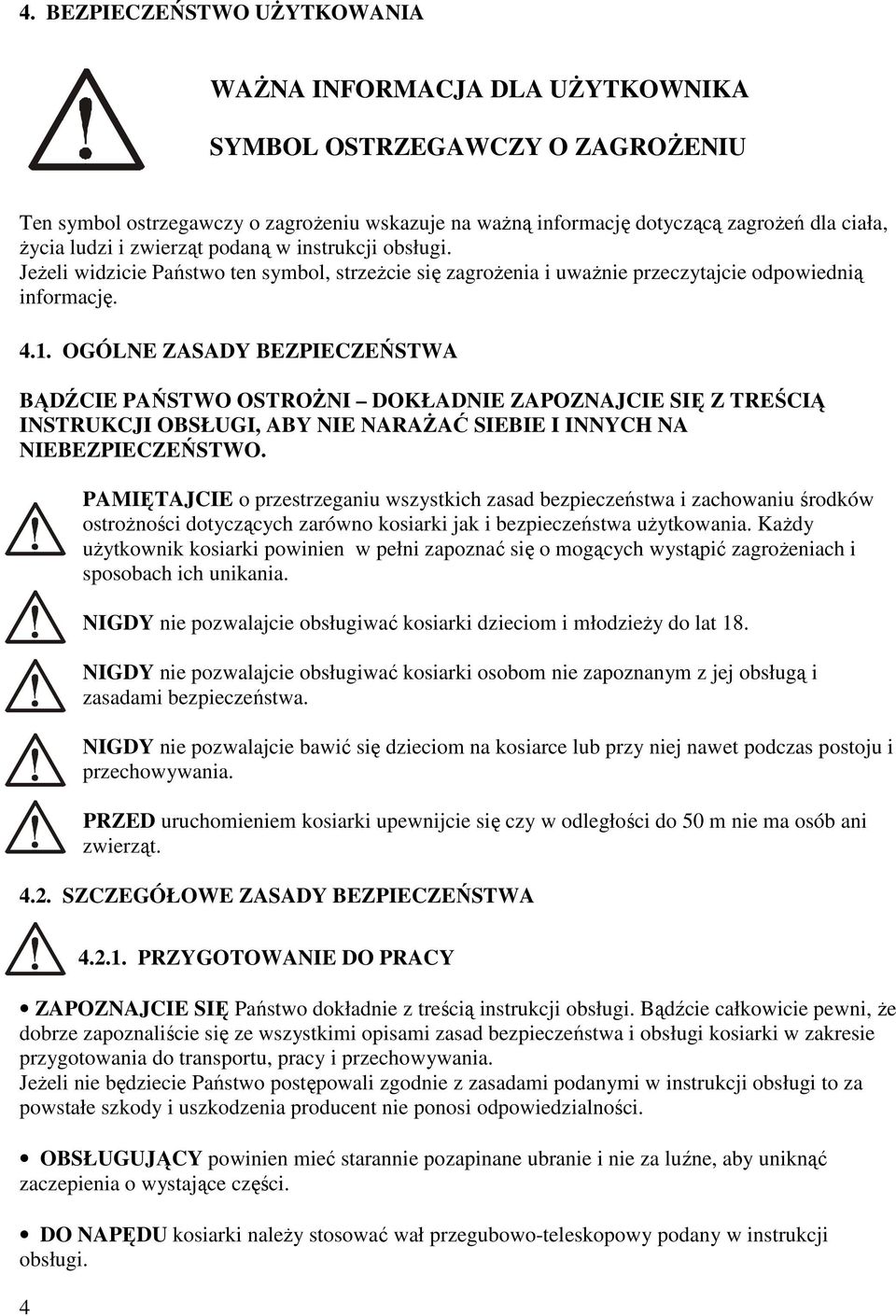

5 . BEZPIECZEŃSTWO UŻYTKOWANIA WAŻNA INFORMACJA DLA UŻYTKOWNIKA SYMBOL OSTRZEGAWCZY O ZAGROŻENIU Ten symbol ostrzegawczy o zagrożeniu wskazuje na ważną informację dotyczącą zagrożeń dla ciała, życia ludzi i zwierząt podaną w instrukcji obsługi. Jeżeli widzicie Państwo ten symbol, strzeżcie się zagrożenia i uważnie przeczytajcie odpowiednią informację... OGÓLNE ZASADY BEZPIECZEŃSTWA BĄDŹCIE PAŃSTWO OSTROŻNI DOKŁADNIE ZAPOZNAJCIE SIĘ Z TREŚCIĄ INSTRUKCJI OBSŁUGI, ABY NIE NARAŻAĆ SIEBIE I INNYCH NA NIEBEZPIECZEŃSTWO. PAMIĘTAJCIE o przestrzeganiu wszystkich zasad bezpieczeństwa i zachowaniu środków ostrożności dotyczących zarówno kosiarki jak i bezpieczeństwa użytkowania. Każdy użytkownik kosiarki powinien w pełni zapoznać się o mogących wystąpić zagrożeniach i sposobach ich unikania. NIGDY nie pozwalajcie obsługiwać kosiarki dzieciom i młodzieży do lat 8. NIGDY nie pozwalajcie obsługiwać kosiarki osobom nie zapoznanym z jej obsługą i zasadami bezpieczeństwa. NIGDY nie pozwalajcie bawić się dzieciom na kosiarce lub przy niej nawet podczas postoju i przechowywania. PRZED uruchomieniem kosiarki upewnijcie się czy w odległości do 50 m nie ma osób ani zwierząt... SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA... PRZYGOTOWANIE DO PRACY ZAPOZNAJCIE SIĘ Państwo dokładnie z treścią instrukcji obsługi. Bądźcie całkowicie pewni, że dobrze zapoznaliście się ze wszystkimi opisami zasad bezpieczeństwa i obsługi kosiarki w zakresie przygotowania do transportu, pracy i przechowywania. Jeżeli nie będziecie Państwo postępowali zgodnie z zasadami podanymi w instrukcji obsługi to za powstałe szkody i uszkodzenia producent nie ponosi odpowiedzialności. OBSŁUGUJĄCY powinien mieć starannie pozapinane ubranie i nie za luźne, aby uniknąć zaczepienia o wystające części. DO NAPĘDU kosiarki należy stosować wał przegubowo-teleskopowy podany w instrukcji obsługi.

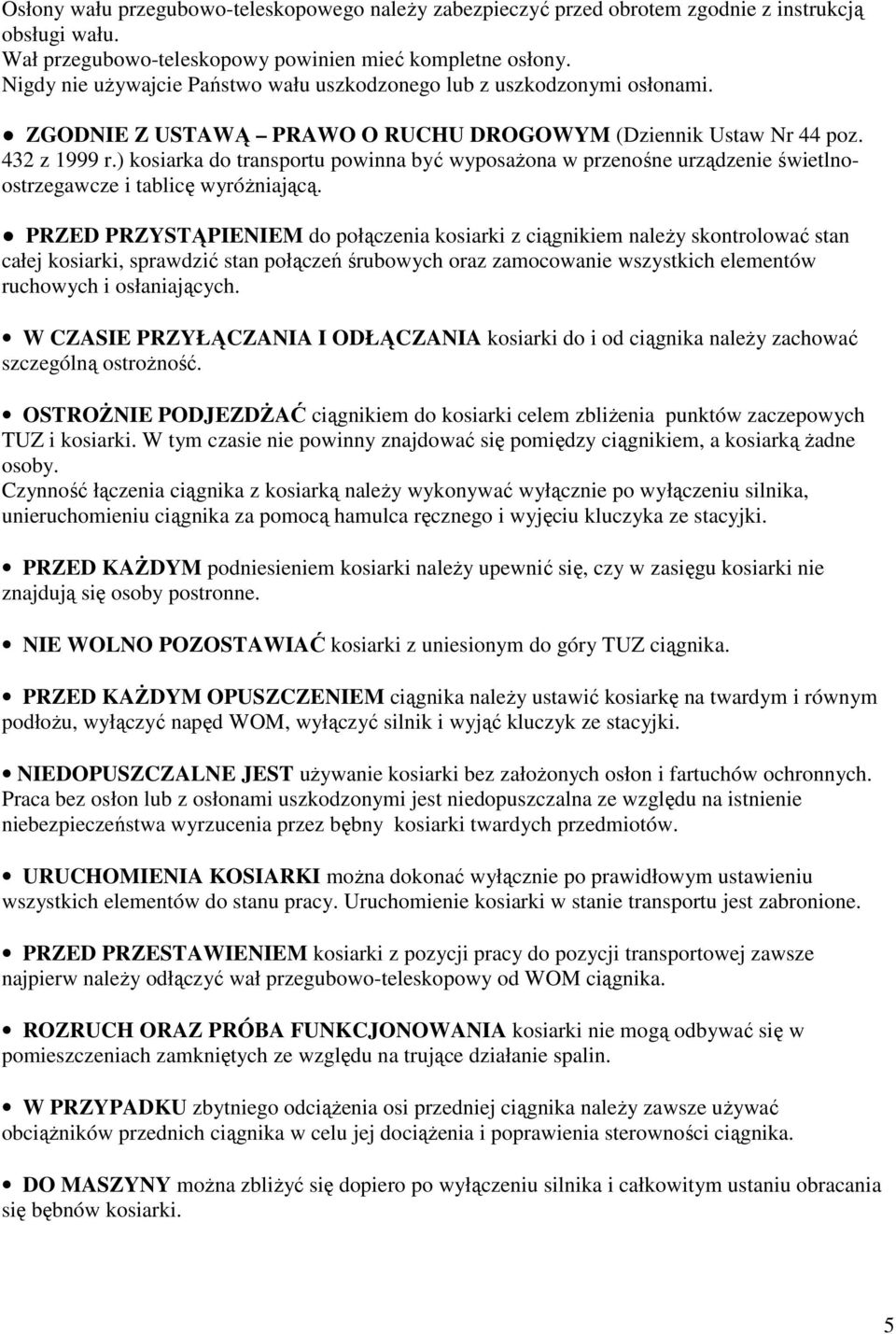

6 Osłony wału przegubowo-teleskopowego należy zabezpieczyć przed obrotem zgodnie z instrukcją obsługi wału. Wał przegubowo-teleskopowy powinien mieć kompletne osłony. Nigdy nie używajcie Państwo wału uszkodzonego lub z uszkodzonymi osłonami. ZGODNIE Z USTAWĄ PRAWO O RUCHU DROGOWYM (Dziennik Ustaw Nr poz. 3 z 999 r.) kosiarka do transportu powinna być wyposażona w przenośne urządzenie świetlnoostrzegawcze i tablicę wyróżniającą. PRZED PRZYSTĄPIENIEM do połączenia kosiarki z ciągnikiem należy skontrolować stan całej kosiarki, sprawdzić stan połączeń śrubowych oraz zamocowanie wszystkich elementów ruchowych i osłaniających. W CZASIE PRZYŁĄCZANIA I ODŁĄCZANIA kosiarki do i od ciągnika należy zachować szczególną ostrożność. OSTROŻNIE PODJEZDŻAĆ ciągnikiem do kosiarki celem zbliżenia punktów zaczepowych TUZ i kosiarki. W tym czasie nie powinny znajdować się pomiędzy ciągnikiem, a kosiarką żadne osoby. Czynność łączenia ciągnika z kosiarką należy wykonywać wyłącznie po wyłączeniu silnika, unieruchomieniu ciągnika za pomocą hamulca ręcznego i wyjęciu kluczyka ze stacyjki. PRZED KAŻDYM podniesieniem kosiarki należy upewnić się, czy w zasięgu kosiarki nie znajdują się osoby postronne. NIE WOLNO POZOSTAWIAĆ kosiarki z uniesionym do góry TUZ ciągnika. PRZED KAŻDYM OPUSZCZENIEM ciągnika należy ustawić kosiarkę na twardym i równym podłożu, wyłączyć napęd WOM, wyłączyć silnik i wyjąć kluczyk ze stacyjki. NIEDOPUSZCZALNE JEST używanie kosiarki bez założonych osłon i fartuchów ochronnych. Praca bez osłon lub z osłonami uszkodzonymi jest niedopuszczalna ze względu na istnienie niebezpieczeństwa wyrzucenia przez bębny kosiarki twardych przedmiotów. URUCHOMIENIA KOSIARKI można dokonać wyłącznie po prawidłowym ustawieniu wszystkich elementów do stanu pracy. Uruchomienie kosiarki w stanie transportu jest zabronione. PRZED PRZESTAWIENIEM kosiarki z pozycji pracy do pozycji transportowej zawsze najpierw należy odłączyć wał przegubowo-teleskopowy od WOM ciągnika. ROZRUCH ORAZ PRÓBA FUNKCJONOWANIA kosiarki nie mogą odbywać się w pomieszczeniach zamkniętych ze względu na trujące działanie spalin. W PRZYPADKU zbytniego odciążenia osi przedniej ciągnika należy zawsze używać obciążników przednich ciągnika w celu jej dociążenia i poprawienia sterowności ciągnika. DO MASZYNY można zbliżyć się dopiero po wyłączeniu silnika i całkowitym ustaniu obracania się bębnów kosiarki. 5

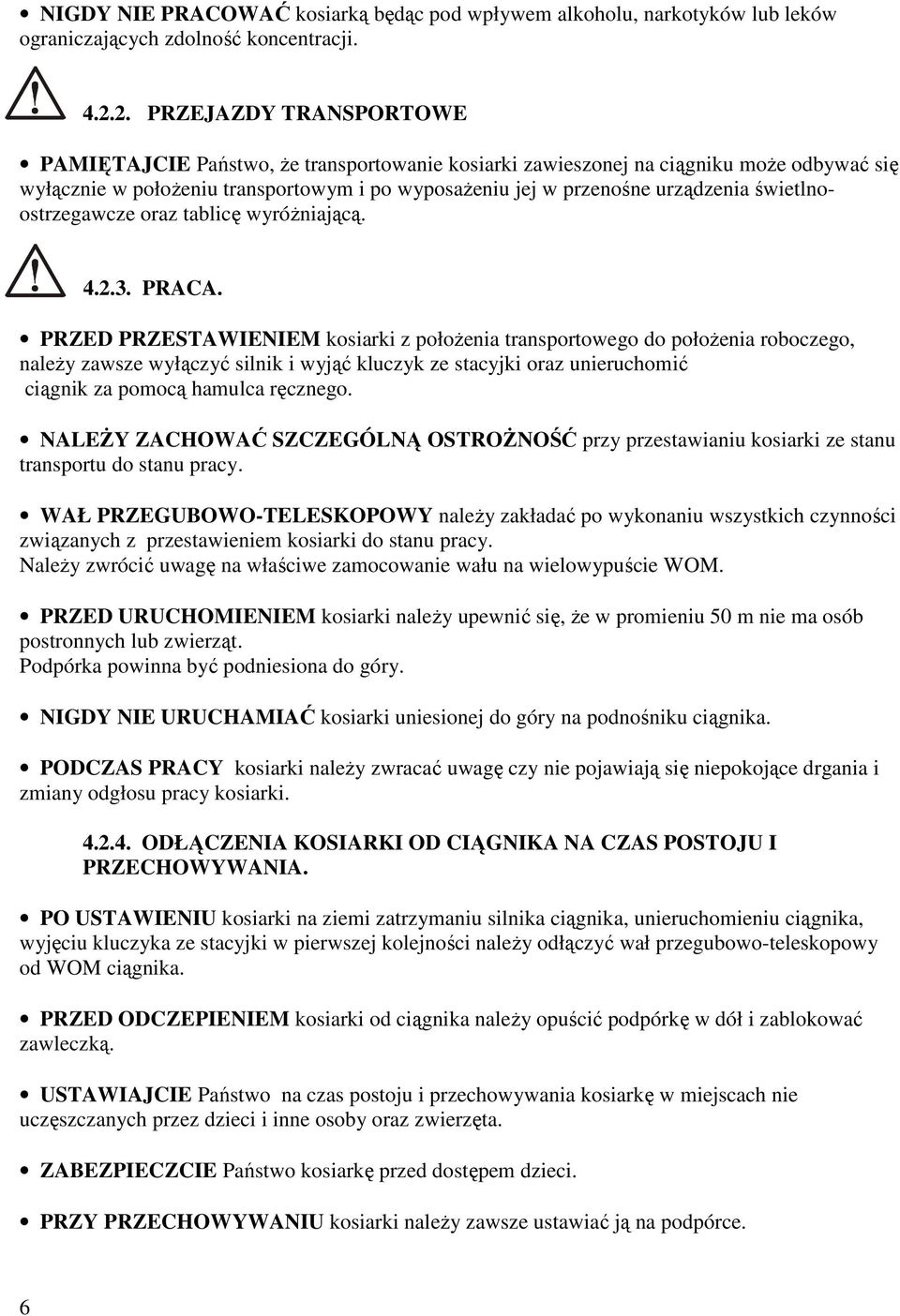

7 NIGDY NIE PRACOWAĆ kosiarką będąc pod wpływem alkoholu, narkotyków lub leków ograniczających zdolność koncentracji.... PRZEJAZDY TRANSPORTOWE PAMIĘTAJCIE Państwo, że transportowanie kosiarki zawieszonej na ciągniku może odbywać się wyłącznie w położeniu transportowym i po wyposażeniu jej w przenośne urządzenia świetlnoostrzegawcze oraz tablicę wyróżniającą...3. PRACA. PRZED PRZESTAWIENIEM kosiarki z położenia transportowego do położenia roboczego, należy zawsze wyłączyć silnik i wyjąć kluczyk ze stacyjki oraz unieruchomić ciągnik za pomocą hamulca ręcznego. NALEŻY ZACHOWAĆ SZCZEGÓLNĄ OSTROŻNOŚĆ przy przestawianiu kosiarki ze stanu transportu do stanu pracy. WAŁ PRZEGUBOWO-TELESKOPOWY należy zakładać po wykonaniu wszystkich czynności związanych z przestawieniem kosiarki do stanu pracy. Należy zwrócić uwagę na właściwe zamocowanie wału na wielowypuście WOM. PRZED URUCHOMIENIEM kosiarki należy upewnić się, że w promieniu 50 m nie ma osób postronnych lub zwierząt. Podpórka powinna być podniesiona do góry. NIGDY NIE URUCHAMIAĆ kosiarki uniesionej do góry na podnośniku ciągnika. PODCZAS PRACY kosiarki należy zwracać uwagę czy nie pojawiają się niepokojące drgania i zmiany odgłosu pracy kosiarki.... ODŁĄCZENIA KOSIARKI OD CIĄGNIKA NA CZAS POSTOJU I PRZECHOWYWANIA. PO USTAWIENIU kosiarki na ziemi zatrzymaniu silnika ciągnika, unieruchomieniu ciągnika, wyjęciu kluczyka ze stacyjki w pierwszej kolejności należy odłączyć wał przegubowo-teleskopowy od WOM ciągnika. PRZED ODCZEPIENIEM kosiarki od ciągnika należy opuścić podpórkę w dół i zablokować zawleczką. USTAWIAJCIE Państwo na czas postoju i przechowywania kosiarkę w miejscach nie uczęszczanych przez dzieci i inne osoby oraz zwierzęta. ZABEZPIECZCIE Państwo kosiarkę przed dostępem dzieci. PRZY PRZECHOWYWANIU kosiarki należy zawsze ustawiać ją na podpórce. 6

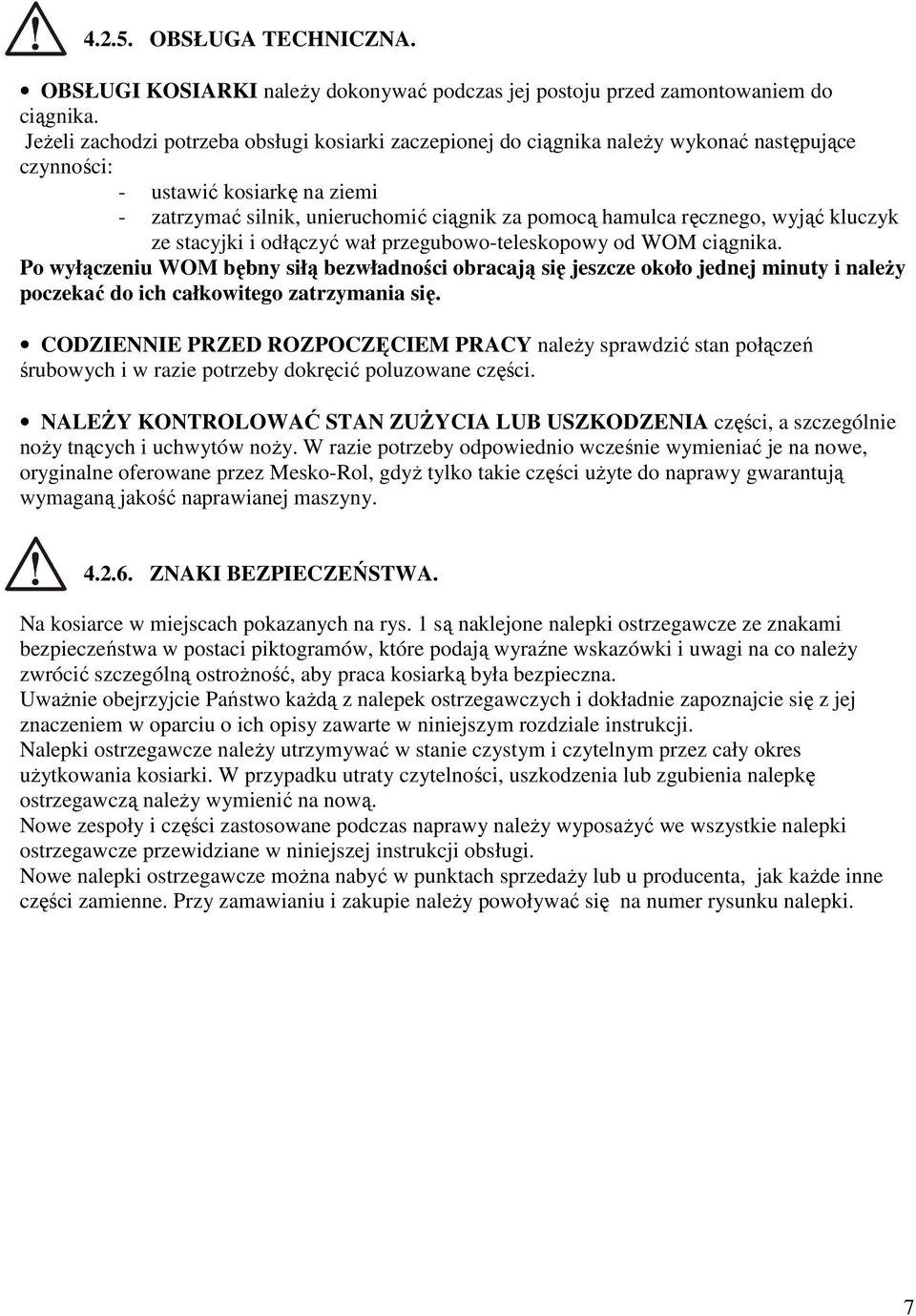

8 ..5. OBSŁUGA TECHNICZNA. OBSŁUGI KOSIARKI należy dokonywać podczas jej postoju przed zamontowaniem do ciągnika. Jeżeli zachodzi potrzeba obsługi kosiarki zaczepionej do ciągnika należy wykonać następujące czynności: - ustawić kosiarkę na ziemi - zatrzymać silnik, unieruchomić ciągnik za pomocą hamulca ręcznego, wyjąć kluczyk ze stacyjki i odłączyć wał przegubowo-teleskopowy od WOM ciągnika. Po wyłączeniu WOM bębny siłą bezwładności obracają się jeszcze około jednej minuty i należy poczekać do ich całkowitego zatrzymania się. CODZIENNIE PRZED ROZPOCZĘCIEM PRACY należy sprawdzić stan połączeń śrubowych i w razie potrzeby dokręcić poluzowane części. NALEŻY KONTROLOWAĆ STAN ZUŻYCIA LUB USZKODZENIA części, a szczególnie noży tnących i uchwytów noży. W razie potrzeby odpowiednio wcześnie wymieniać je na nowe, oryginalne oferowane przez Mesko-Rol, gdyż tylko takie części użyte do naprawy gwarantują wymaganą jakość naprawianej maszyny...6. ZNAKI BEZPIECZEŃSTWA. Na kosiarce w miejscach pokazanych na rys. są naklejone nalepki ostrzegawcze ze znakami bezpieczeństwa w postaci piktogramów, które podają wyraźne wskazówki i uwagi na co należy zwrócić szczególną ostrożność, aby praca kosiarką była bezpieczna. Uważnie obejrzyjcie Państwo każdą z nalepek ostrzegawczych i dokładnie zapoznajcie się z jej znaczeniem w oparciu o ich opisy zawarte w niniejszym rozdziale instrukcji. Nalepki ostrzegawcze należy utrzymywać w stanie czystym i czytelnym przez cały okres użytkowania kosiarki. W przypadku utraty czytelności, uszkodzenia lub zgubienia nalepkę ostrzegawczą należy wymienić na nową. Nowe zespoły i części zastosowane podczas naprawy należy wyposażyć we wszystkie nalepki ostrzegawcze przewidziane w niniejszej instrukcji obsługi. Nowe nalepki ostrzegawcze można nabyć w punktach sprzedaży lub u producenta, jak każde inne części zamienne. Przy zamawianiu i zakupie należy powoływać się na numer rysunku nalepki. 7

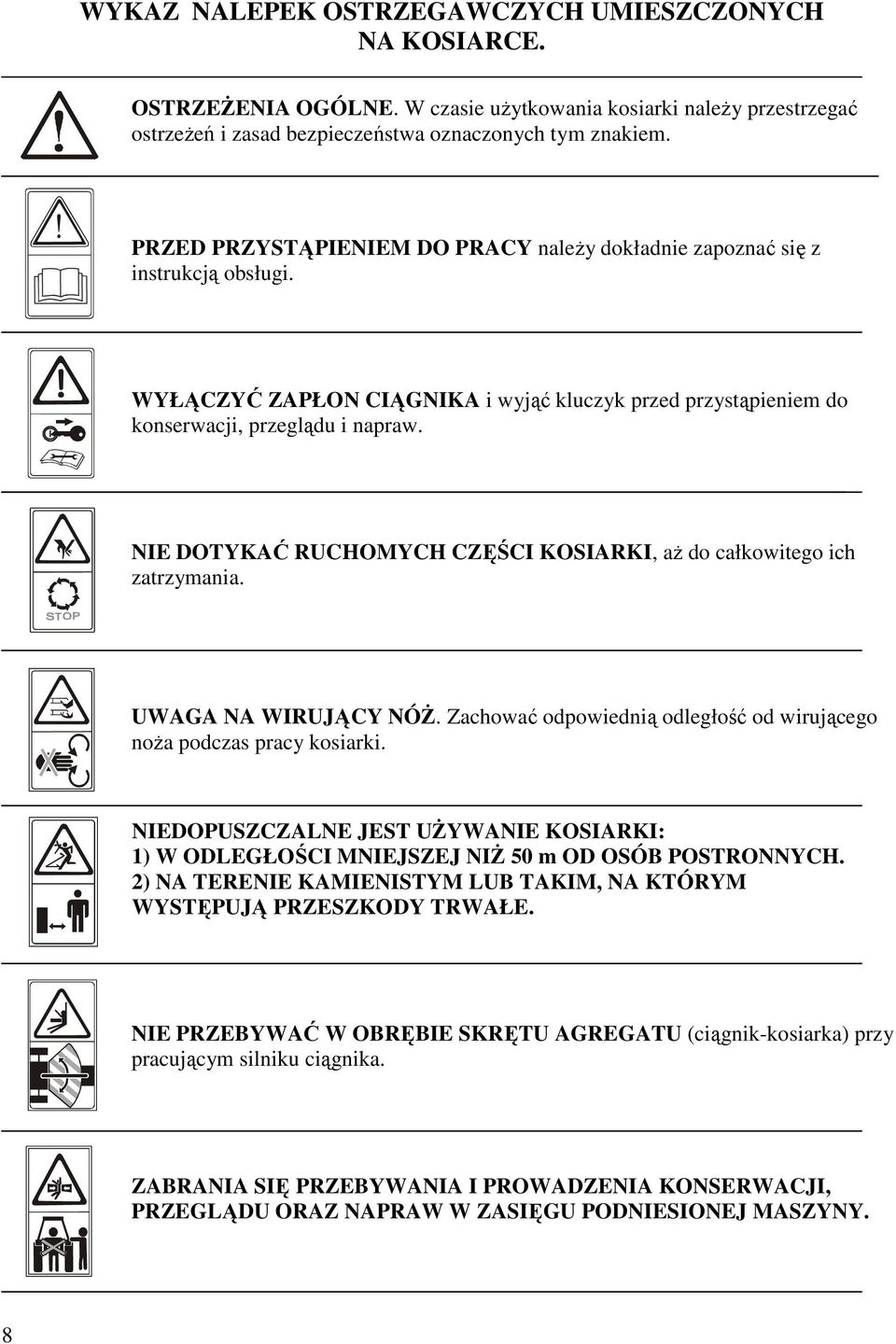

9 WYKAZ NALEPEK OSTRZEGAWCZYCH UMIESZCZONYCH NA KOSIARCE. OSTRZEŻENIA OGÓLNE. W czasie użytkowania kosiarki należy przestrzegać ostrzeżeń i zasad bezpieczeństwa oznaczonych tym znakiem. PRZED PRZYSTĄPIENIEM DO PRACY należy dokładnie zapoznać się z instrukcją obsługi. WYŁĄCZYĆ ZAPŁON CIĄGNIKA i wyjąć kluczyk przed przystąpieniem do konserwacji, przeglądu i napraw. NIE DOTYKAĆ RUCHOMYCH CZĘŚCI KOSIARKI, aż do całkowitego ich zatrzymania. UWAGA NA WIRUJĄCY NÓŻ. Zachować odpowiednią odległość od wirującego noża podczas pracy kosiarki. NIEDOPUSZCZALNE JEST UŻYWANIE KOSIARKI: ) W ODLEGŁOŚCI MNIEJSZEJ NIŻ 50 m OD OSÓB POSTRONNYCH. ) NA TERENIE KAMIENISTYM LUB TAKIM, NA KTÓRYM WYSTĘPUJĄ PRZESZKODY TRWAŁE. NIE PRZEBYWAĆ W OBRĘBIE SKRĘTU AGREGATU (ciągnik-kosiarka) przy pracującym silniku ciągnika. ZABRANIA SIĘ PRZEBYWANIA I PROWADZENIA KONSERWACJI, PRZEGLĄDU ORAZ NAPRAW W ZASIĘGU PODNIESIONEJ MASZYNY. 8

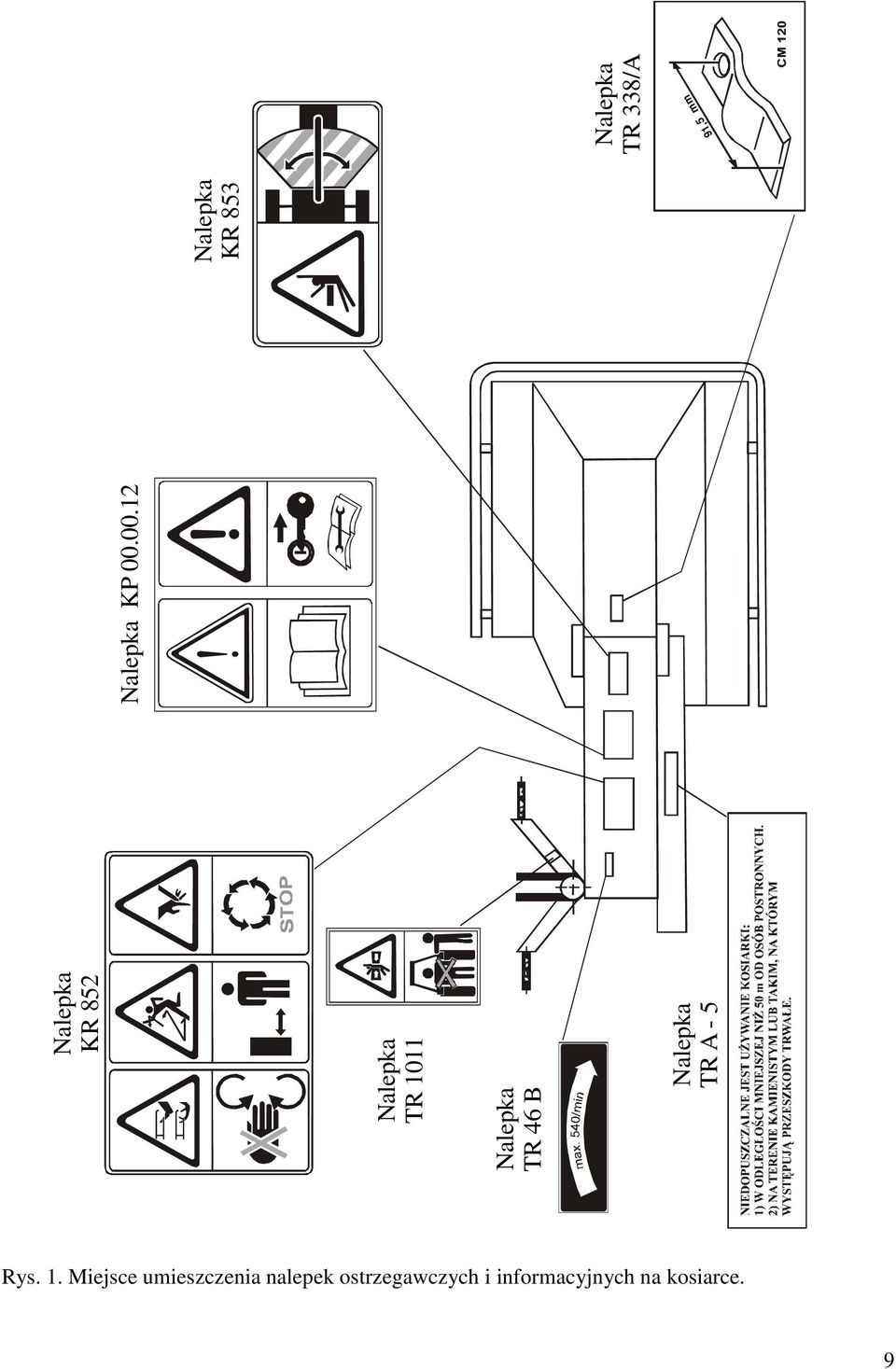

10 9,5 mm Nalepka KR 85 Nalepka TR 0 Nalepka TR 6 B Nalepka TR A - 5 Nalepka KP Nalepka KR 853 Nalepka TR 338/A Rys.. Miejsce umieszczenia nalepek ostrzegawczych i informacyjnych na kosiarce. 9

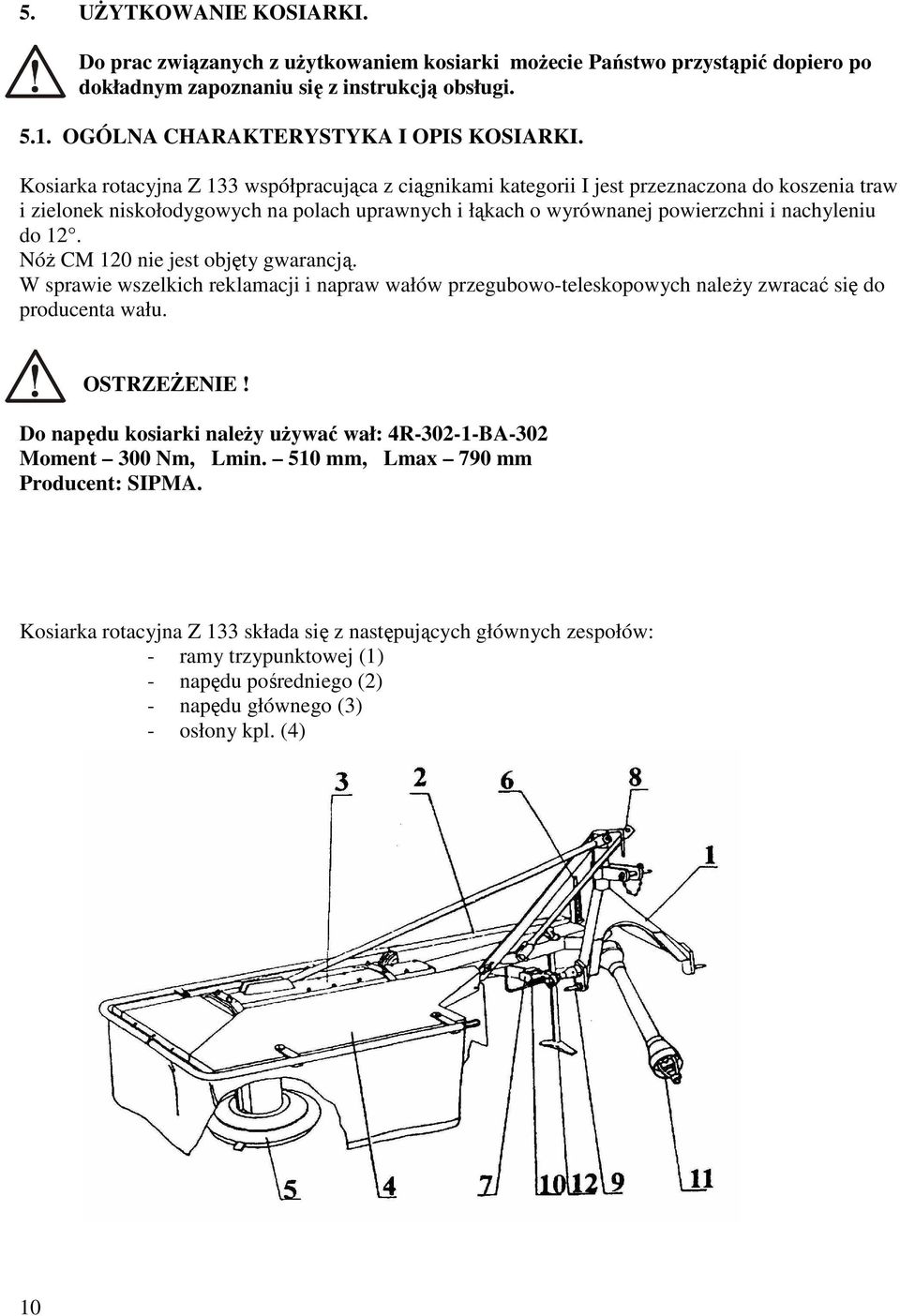

11 5. UŻYTKOWANIE KOSIARKI. Do prac związanych z użytkowaniem kosiarki możecie Państwo przystąpić dopiero po dokładnym zapoznaniu się z instrukcją obsługi. 5.. OGÓLNA CHARAKTERYSTYKA I OPIS KOSIARKI. Kosiarka rotacyjna Z 33 współpracująca z ciągnikami kategorii I jest przeznaczona do koszenia traw i zielonek niskołodygowych na polach uprawnych i łąkach o wyrównanej powierzchni i nachyleniu do. Nóż CM 0 nie jest objęty gwarancją. W sprawie wszelkich reklamacji i napraw wałów przegubowo-teleskopowych należy zwracać się do producenta wału. OSTRZEŻENIE! Do napędu kosiarki należy używać wał: R-30--BA-30 Moment 300 Nm, Lmin. 50 mm, Lmax 790 mm Producent: SIPMA. Kosiarka rotacyjna Z 33 składa się z następujących głównych zespołów: - ramy trzypunktowej () - napędu pośredniego () - napędu głównego (3) - osłony kpl. () 0

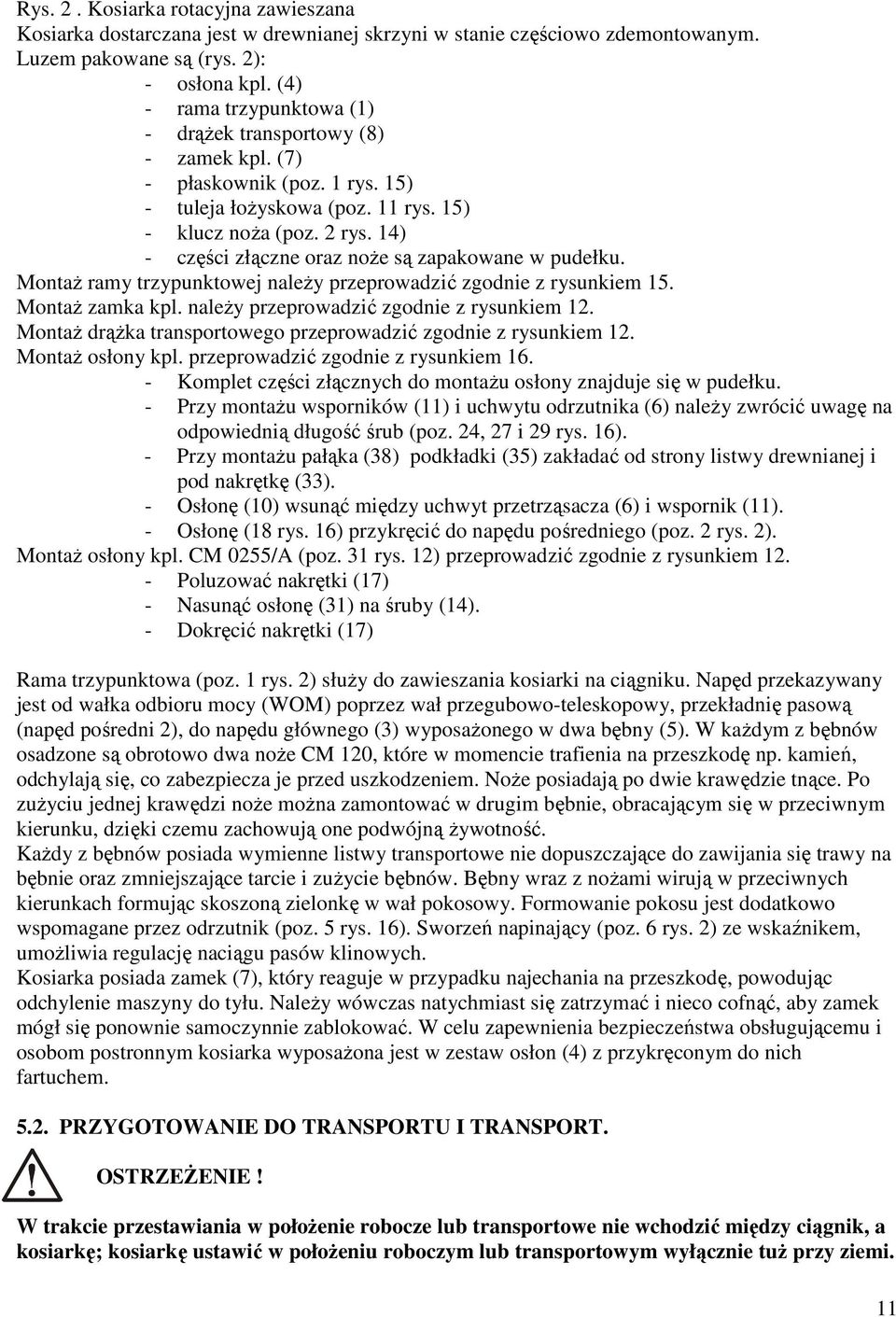

12 Rys.. Kosiarka rotacyjna zawieszana Kosiarka dostarczana jest w drewnianej skrzyni w stanie częściowo zdemontowanym. Luzem pakowane są (rys. ): - osłona kpl. () - rama trzypunktowa () - drążek transportowy (8) - zamek kpl. (7) - płaskownik (poz. rys. 5) - tuleja łożyskowa (poz. rys. 5) - klucz noża (poz. rys. ) - części złączne oraz noże są zapakowane w pudełku. Montaż ramy trzypunktowej należy przeprowadzić zgodnie z rysunkiem 5. Montaż zamka kpl. należy przeprowadzić zgodnie z rysunkiem. Montaż drążka transportowego przeprowadzić zgodnie z rysunkiem. Montaż osłony kpl. przeprowadzić zgodnie z rysunkiem 6. - Komplet części złącznych do montażu osłony znajduje się w pudełku. - Przy montażu wsporników () i uchwytu odrzutnika (6) należy zwrócić uwagę na odpowiednią długość śrub (poz., 7 i 9 rys. 6). - Przy montażu pałąka (38) podkładki (35) zakładać od strony listwy drewnianej i pod nakrętkę (33). - Osłonę (0) wsunąć między uchwyt przetrząsacza (6) i wspornik (). - Osłonę (8 rys. 6) przykręcić do napędu pośredniego (poz. rys. ). Montaż osłony kpl. CM 055/A (poz. 3 rys. ) przeprowadzić zgodnie z rysunkiem. - Poluzować nakrętki (7) - Nasunąć osłonę (3) na śruby (). - Dokręcić nakrętki (7) Rama trzypunktowa (poz. rys. ) służy do zawieszania kosiarki na ciągniku. Napęd przekazywany jest od wałka odbioru mocy (WOM) poprzez wał przegubowo-teleskopowy, przekładnię pasową (napęd pośredni ), do napędu głównego (3) wyposażonego w dwa bębny (5). W każdym z bębnów osadzone są obrotowo dwa noże CM 0, które w momencie trafienia na przeszkodę np. kamień, odchylają się, co zabezpiecza je przed uszkodzeniem. Noże posiadają po dwie krawędzie tnące. Po zużyciu jednej krawędzi noże można zamontować w drugim bębnie, obracającym się w przeciwnym kierunku, dzięki czemu zachowują one podwójną żywotność. Każdy z bębnów posiada wymienne listwy transportowe nie dopuszczające do zawijania się trawy na bębnie oraz zmniejszające tarcie i zużycie bębnów. Bębny wraz z nożami wirują w przeciwnych kierunkach formując skoszoną zielonkę w wał pokosowy. Formowanie pokosu jest dodatkowo wspomagane przez odrzutnik (poz. 5 rys. 6). Sworzeń napinający (poz. 6 rys. ) ze wskaźnikem, umożliwia regulację naciągu pasów klinowych. Kosiarka posiada zamek (7), który reaguje w przypadku najechania na przeszkodę, powodując odchylenie maszyny do tyłu. Należy wówczas natychmiast się zatrzymać i nieco cofnąć, aby zamek mógł się ponownie samoczynnie zablokować. W celu zapewnienia bezpieczeństwa obsługującemu i osobom postronnym kosiarka wyposażona jest w zestaw osłon () z przykręconym do nich fartuchem. 5.. PRZYGOTOWANIE DO TRANSPORTU I TRANSPORT. OSTRZEŻENIE! W trakcie przestawiania w położenie robocze lub transportowe nie wchodzić między ciągnik, a kosiarkę; kosiarkę ustawić w położeniu roboczym lub transportowym wyłącznie tuż przy ziemi.

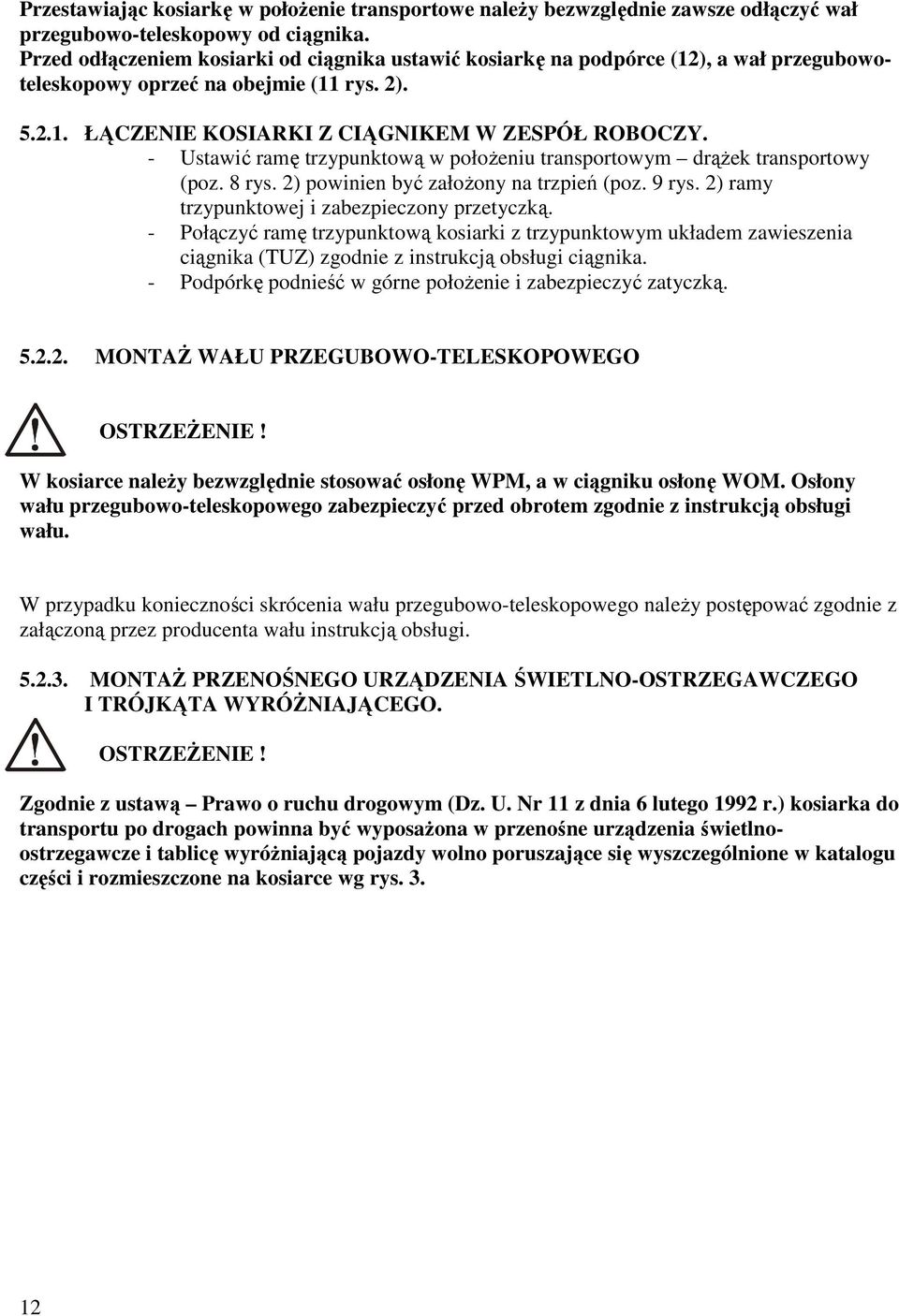

13 Przestawiając kosiarkę w położenie transportowe należy bezwzględnie zawsze odłączyć wał przegubowo-teleskopowy od ciągnika. Przed odłączeniem kosiarki od ciągnika ustawić kosiarkę na podpórce (), a wał przegubowoteleskopowy oprzeć na obejmie ( rys. ) ŁĄCZENIE KOSIARKI Z CIĄGNIKEM W ZESPÓŁ ROBOCZY. - Ustawić ramę trzypunktową w położeniu transportowym drążek transportowy (poz. 8 rys. ) powinien być założony na trzpień (poz. 9 rys. ) ramy trzypunktowej i zabezpieczony przetyczką. - Połączyć ramę trzypunktową kosiarki z trzypunktowym układem zawieszenia ciągnika (TUZ) zgodnie z instrukcją obsługi ciągnika. - Podpórkę podnieść w górne położenie i zabezpieczyć zatyczką MONTAŻ WAŁU PRZEGUBOWO-TELESKOPOWEGO OSTRZEŻENIE! W kosiarce należy bezwzględnie stosować osłonę WPM, a w ciągniku osłonę WOM. Osłony wału przegubowo-teleskopowego zabezpieczyć przed obrotem zgodnie z instrukcją obsługi wału. W przypadku konieczności skrócenia wału przegubowo-teleskopowego należy postępować zgodnie z załączoną przez producenta wału instrukcją obsługi MONTAŻ PRZENOŚNEGO URZĄDZENIA ŚWIETLNO-OSTRZEGAWCZEGO I TRÓJKĄTA WYRÓŻNIAJĄCEGO. OSTRZEŻENIE! Zgodnie z ustawą Prawo o ruchu drogowym (Dz. U. Nr z dnia 6 lutego 99 r.) kosiarka do transportu po drogach powinna być wyposażona w przenośne urządzenia świetlnoostrzegawcze i tablicę wyróżniającą pojazdy wolno poruszające się wyszczególnione w katalogu części i rozmieszczone na kosiarce wg rys. 3.

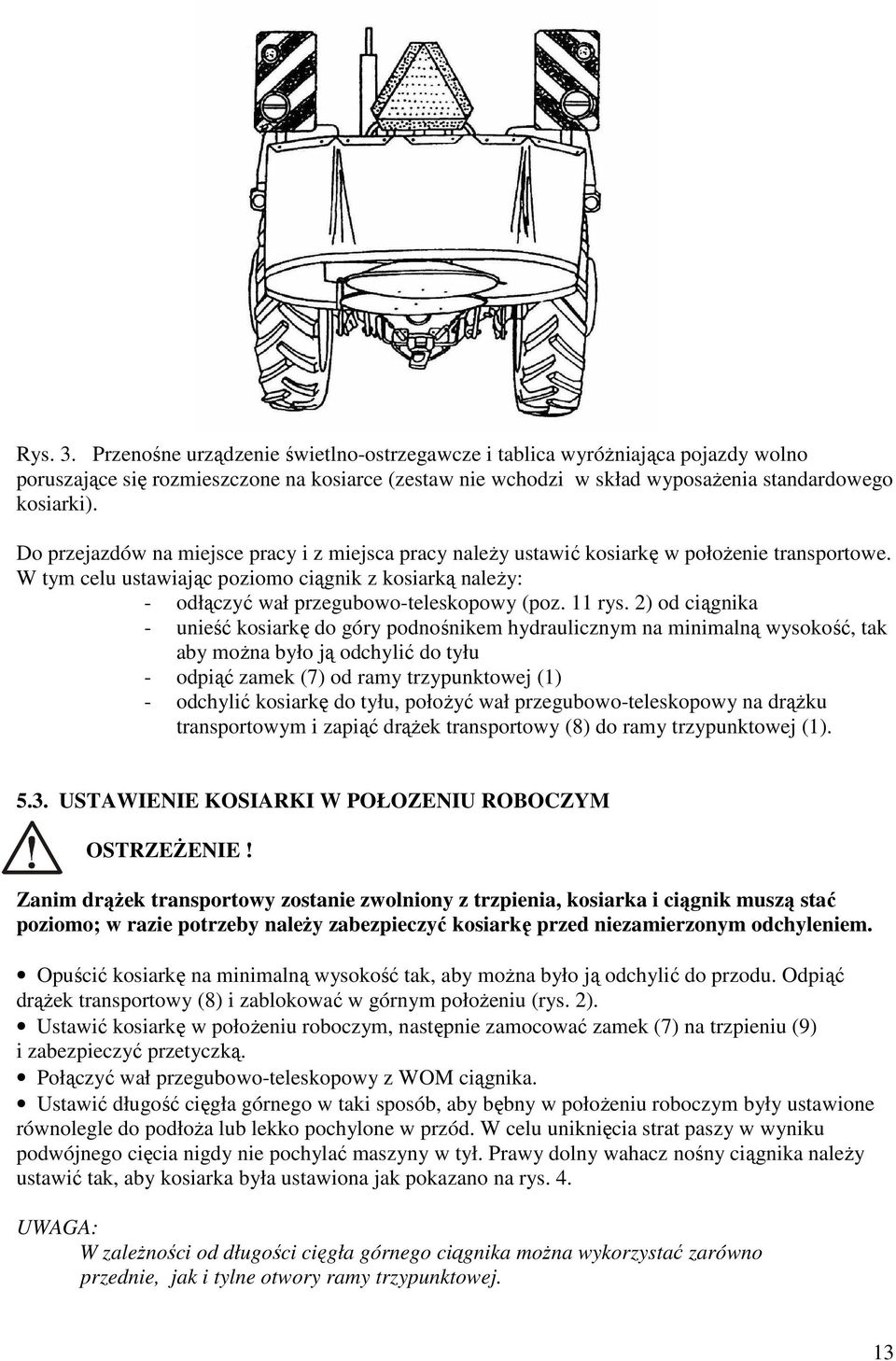

14 Rys. 3. Przenośne urządzenie świetlno-ostrzegawcze i tablica wyróżniająca pojazdy wolno poruszające się rozmieszczone na kosiarce (zestaw nie wchodzi w skład wyposażenia standardowego kosiarki). Do przejazdów na miejsce pracy i z miejsca pracy należy ustawić kosiarkę w położenie transportowe. W tym celu ustawiając poziomo ciągnik z kosiarką należy: - odłączyć wał przegubowo-teleskopowy (poz. rys. ) od ciągnika - unieść kosiarkę do góry podnośnikem hydraulicznym na minimalną wysokość, tak aby można było ją odchylić do tyłu - odpiąć zamek (7) od ramy trzypunktowej () - odchylić kosiarkę do tyłu, położyć wał przegubowo-teleskopowy na drążku transportowym i zapiąć drążek transportowy (8) do ramy trzypunktowej () USTAWIENIE KOSIARKI W POŁOZENIU ROBOCZYM OSTRZEŻENIE! Zanim drążek transportowy zostanie zwolniony z trzpienia, kosiarka i ciągnik muszą stać poziomo; w razie potrzeby należy zabezpieczyć kosiarkę przed niezamierzonym odchyleniem. Opuścić kosiarkę na minimalną wysokość tak, aby można było ją odchylić do przodu. Odpiąć drążek transportowy (8) i zablokować w górnym położeniu (rys. ). Ustawić kosiarkę w położeniu roboczym, następnie zamocować zamek (7) na trzpieniu (9) i zabezpieczyć przetyczką. Połączyć wał przegubowo-teleskopowy z WOM ciągnika. Ustawić długość cięgła górnego w taki sposób, aby bębny w położeniu roboczym były ustawione równolegle do podłoża lub lekko pochylone w przód. W celu uniknięcia strat paszy w wyniku podwójnego cięcia nigdy nie pochylać maszyny w tył. Prawy dolny wahacz nośny ciągnika należy ustawić tak, aby kosiarka była ustawiona jak pokazano na rys.. UWAGA: W zależności od długości cięgła górnego ciągnika można wykorzystać zarówno przednie, jak i tylne otwory ramy trzypunktowej. 3

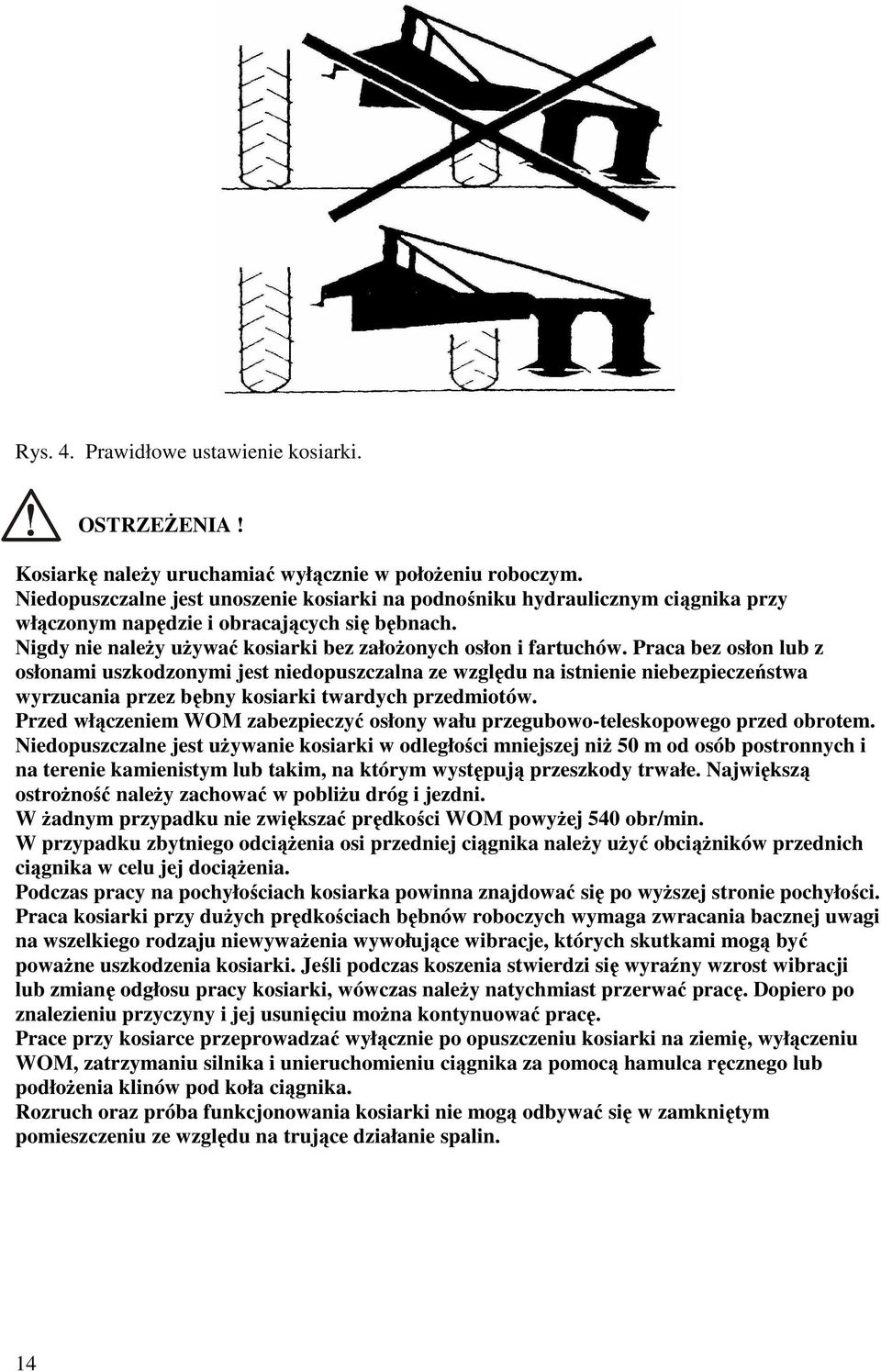

15 Rys.. Prawidłowe ustawienie kosiarki. OSTRZEŻENIA! Kosiarkę należy uruchamiać wyłącznie w położeniu roboczym. Niedopuszczalne jest unoszenie kosiarki na podnośniku hydraulicznym ciągnika przy włączonym napędzie i obracających się bębnach. Nigdy nie należy używać kosiarki bez założonych osłon i fartuchów. Praca bez osłon lub z osłonami uszkodzonymi jest niedopuszczalna ze względu na istnienie niebezpieczeństwa wyrzucania przez bębny kosiarki twardych przedmiotów. Przed włączeniem WOM zabezpieczyć osłony wału przegubowo-teleskopowego przed obrotem. Niedopuszczalne jest używanie kosiarki w odległości mniejszej niż 50 m od osób postronnych i na terenie kamienistym lub takim, na którym występują przeszkody trwałe. Największą ostrożność należy zachować w pobliżu dróg i jezdni. W żadnym przypadku nie zwiększać prędkości WOM powyżej 50 obr/min. W przypadku zbytniego odciążenia osi przedniej ciągnika należy użyć obciążników przednich ciągnika w celu jej dociążenia. Podczas pracy na pochyłościach kosiarka powinna znajdować się po wyższej stronie pochyłości. Praca kosiarki przy dużych prędkościach bębnów roboczych wymaga zwracania bacznej uwagi na wszelkiego rodzaju niewyważenia wywołujące wibracje, których skutkami mogą być poważne uszkodzenia kosiarki. Jeśli podczas koszenia stwierdzi się wyraźny wzrost wibracji lub zmianę odgłosu pracy kosiarki, wówczas należy natychmiast przerwać pracę. Dopiero po znalezieniu przyczyny i jej usunięciu można kontynuować pracę. Prace przy kosiarce przeprowadzać wyłącznie po opuszczeniu kosiarki na ziemię, wyłączeniu WOM, zatrzymaniu silnika i unieruchomieniu ciągnika za pomocą hamulca ręcznego lub podłożenia klinów pod koła ciągnika. Rozruch oraz próba funkcjonowania kosiarki nie mogą odbywać się w zamkniętym pomieszczeniu ze względu na trujące działanie spalin.

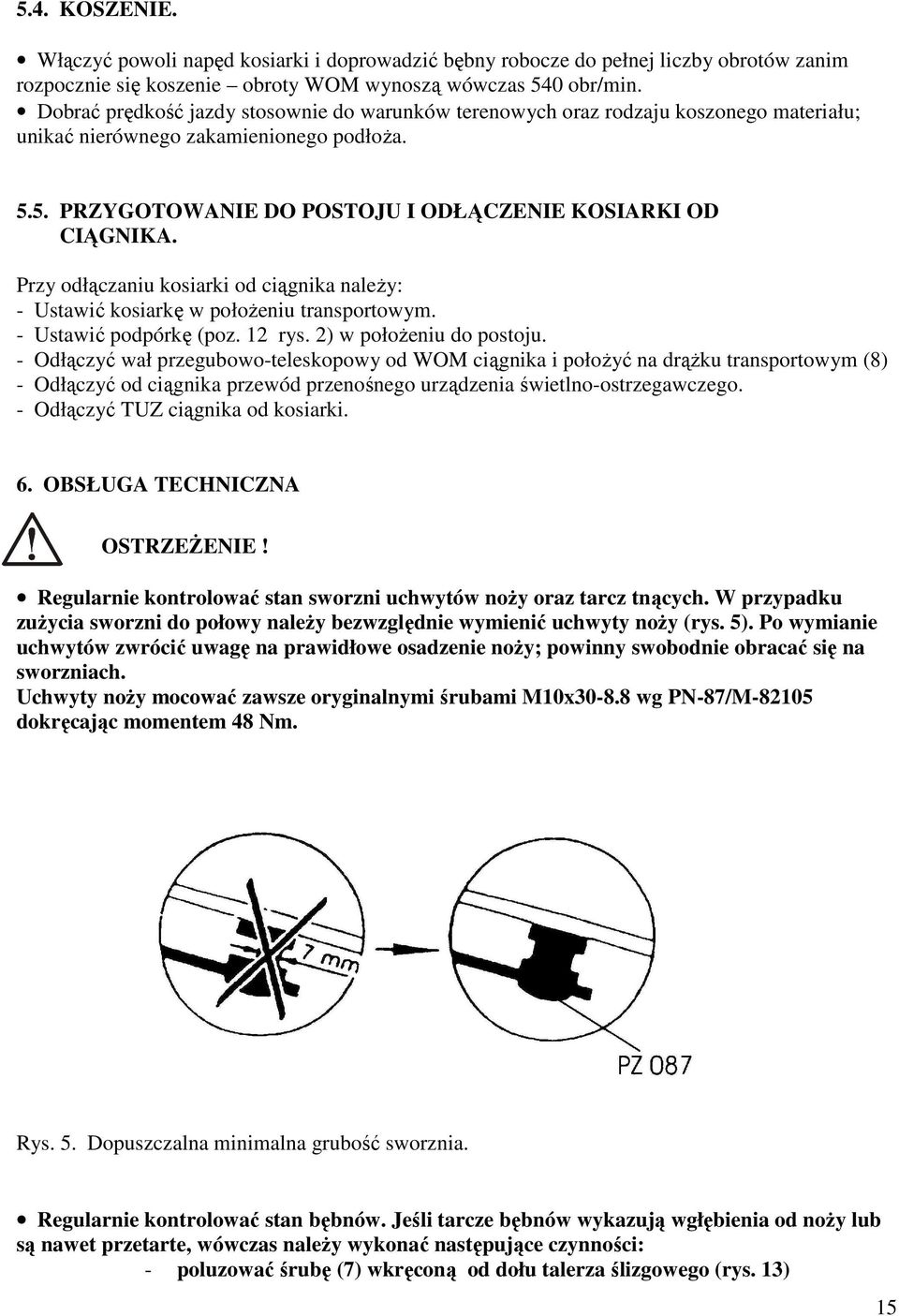

16 5.. KOSZENIE. Włączyć powoli napęd kosiarki i doprowadzić bębny robocze do pełnej liczby obrotów zanim rozpocznie się koszenie obroty WOM wynoszą wówczas 50 obr/min. Dobrać prędkość jazdy stosownie do warunków terenowych oraz rodzaju koszonego materiału; unikać nierównego zakamienionego podłoża PRZYGOTOWANIE DO POSTOJU I ODŁĄCZENIE KOSIARKI OD CIĄGNIKA. Przy odłączaniu kosiarki od ciągnika należy: - Ustawić kosiarkę w położeniu transportowym. - Ustawić podpórkę (poz. rys. ) w położeniu do postoju. - Odłączyć wał przegubowo-teleskopowy od WOM ciągnika i położyć na drążku transportowym (8) - Odłączyć od ciągnika przewód przenośnego urządzenia świetlno-ostrzegawczego. - Odłączyć TUZ ciągnika od kosiarki. 6. OBSŁUGA TECHNICZNA OSTRZEŻENIE! Regularnie kontrolować stan sworzni uchwytów noży oraz tarcz tnących. W przypadku zużycia sworzni do połowy należy bezwzględnie wymienić uchwyty noży (rys. 5). Po wymianie uchwytów zwrócić uwagę na prawidłowe osadzenie noży; powinny swobodnie obracać się na sworzniach. Uchwyty noży mocować zawsze oryginalnymi śrubami M0x wg PN-87/M-805 dokręcając momentem 8 Nm. Rys. 5. Dopuszczalna minimalna grubość sworznia. Regularnie kontrolować stan bębnów. Jeśli tarcze bębnów wykazują wgłębienia od noży lub są nawet przetarte, wówczas należy wykonać następujące czynności: - poluzować śrubę (7) wkręconą od dołu talerza ślizgowego (rys. 3) 5

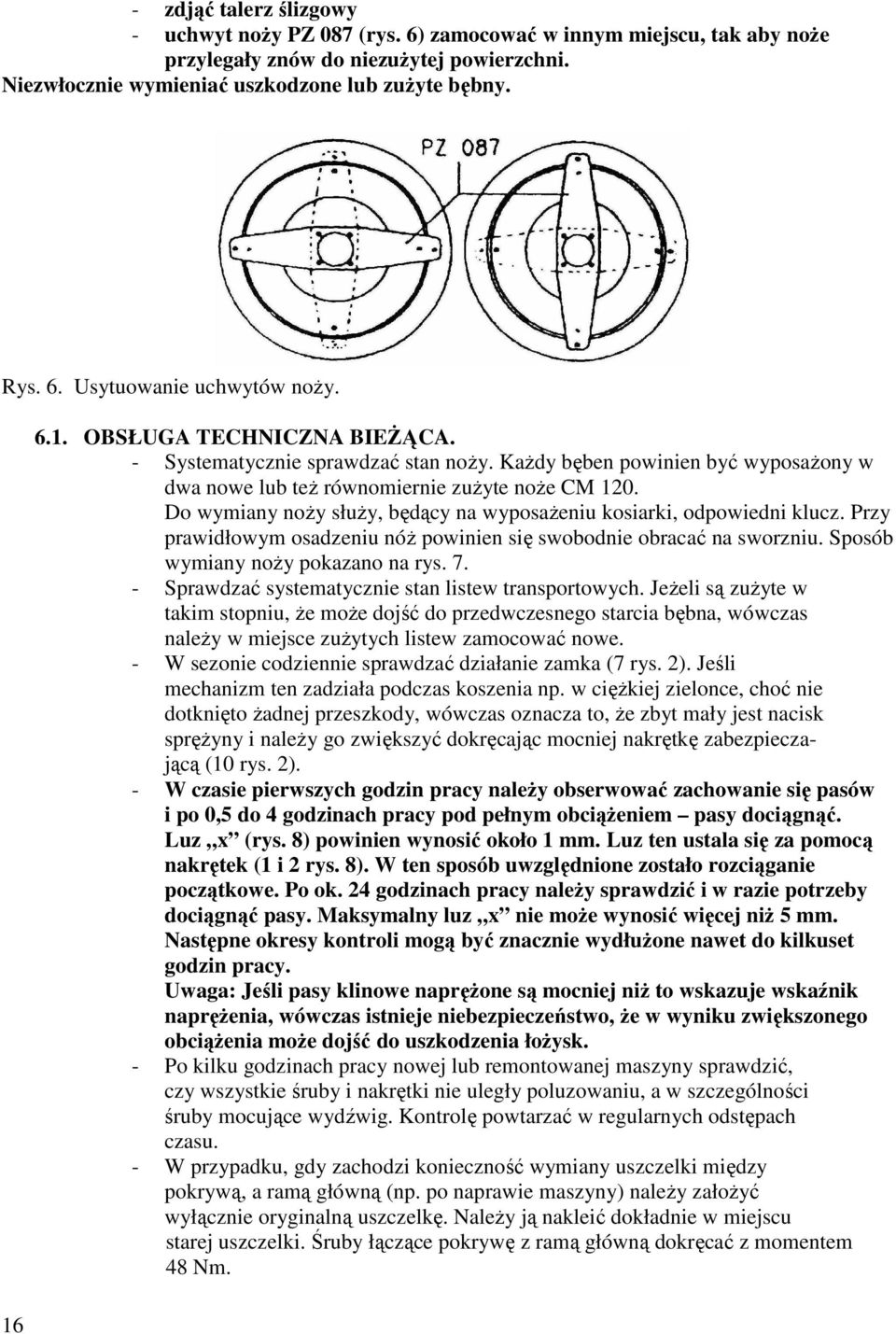

17 - zdjąć talerz ślizgowy - uchwyt noży PZ 087 (rys. 6) zamocować w innym miejscu, tak aby noże przylegały znów do niezużytej powierzchni. Niezwłocznie wymieniać uszkodzone lub zużyte bębny. Rys. 6. Usytuowanie uchwytów noży OBSŁUGA TECHNICZNA BIEŻĄCA. - Systematycznie sprawdzać stan noży. Każdy bęben powinien być wyposażony w dwa nowe lub też równomiernie zużyte noże CM 0. Do wymiany noży służy, będący na wyposażeniu kosiarki, odpowiedni klucz. Przy prawidłowym osadzeniu nóż powinien się swobodnie obracać na sworzniu. Sposób wymiany noży pokazano na rys Sprawdzać systematycznie stan listew transportowych. Jeżeli są zużyte w takim stopniu, że może dojść do przedwczesnego starcia bębna, wówczas należy w miejsce zużytych listew zamocować nowe. - W sezonie codziennie sprawdzać działanie zamka (7 rys. ). Jeśli mechanizm ten zadziała podczas koszenia np. w ciężkiej zielonce, choć nie dotknięto żadnej przeszkody, wówczas oznacza to, że zbyt mały jest nacisk sprężyny i należy go zwiększyć dokręcając mocniej nakrętkę zabezpieczającą (0 rys. ). - W czasie pierwszych godzin pracy należy obserwować zachowanie się pasów i po 0,5 do godzinach pracy pod pełnym obciążeniem pasy dociągnąć. Luz x (rys. 8) powinien wynosić około mm. Luz ten ustala się za pomocą nakrętek ( i rys. 8). W ten sposób uwzględnione zostało rozciąganie początkowe. Po ok. godzinach pracy należy sprawdzić i w razie potrzeby dociągnąć pasy. Maksymalny luz x nie może wynosić więcej niż 5 mm. Następne okresy kontroli mogą być znacznie wydłużone nawet do kilkuset godzin pracy. Uwaga: Jeśli pasy klinowe naprężone są mocniej niż to wskazuje wskaźnik naprężenia, wówczas istnieje niebezpieczeństwo, że w wyniku zwiększonego obciążenia może dojść do uszkodzenia łożysk. - Po kilku godzinach pracy nowej lub remontowanej maszyny sprawdzić, czy wszystkie śruby i nakrętki nie uległy poluzowaniu, a w szczególności śruby mocujące wydźwig. Kontrolę powtarzać w regularnych odstępach czasu. - W przypadku, gdy zachodzi konieczność wymiany uszczelki między pokrywą, a ramą główną (np. po naprawie maszyny) należy założyć wyłącznie oryginalną uszczelkę. Należy ją nakleić dokładnie w miejscu starej uszczelki. Śruby łączące pokrywę z ramą główną dokręcać z momentem 8 Nm.

18 Rys. 7. Sposób wymiany noży. Rys. 8. Regulacja napięcia pasów klinowych. nakrętka kontrująca, nakrętka, 3 wskaźnik. 6.. SMAROWANIE. - W trakcie użytkowania kosiarkę należy smarować codziennie, w punktach pokazanych na rys 9. - Rama główna wypełniona smarem Naftochem Bentern EP-O nie wymaga kontroli. Jeśli była wykonywana naprawa, po jej zakończeniu należy uzupełnić ilość smaru. Smar musi sięgać w przybliżeniu do dolnej części wału poziomego (,5 kg). Dopuszcza się zamiast smaru Naftochem Bentern EP-O stosować smar PZ CYCLO EP-O. 7

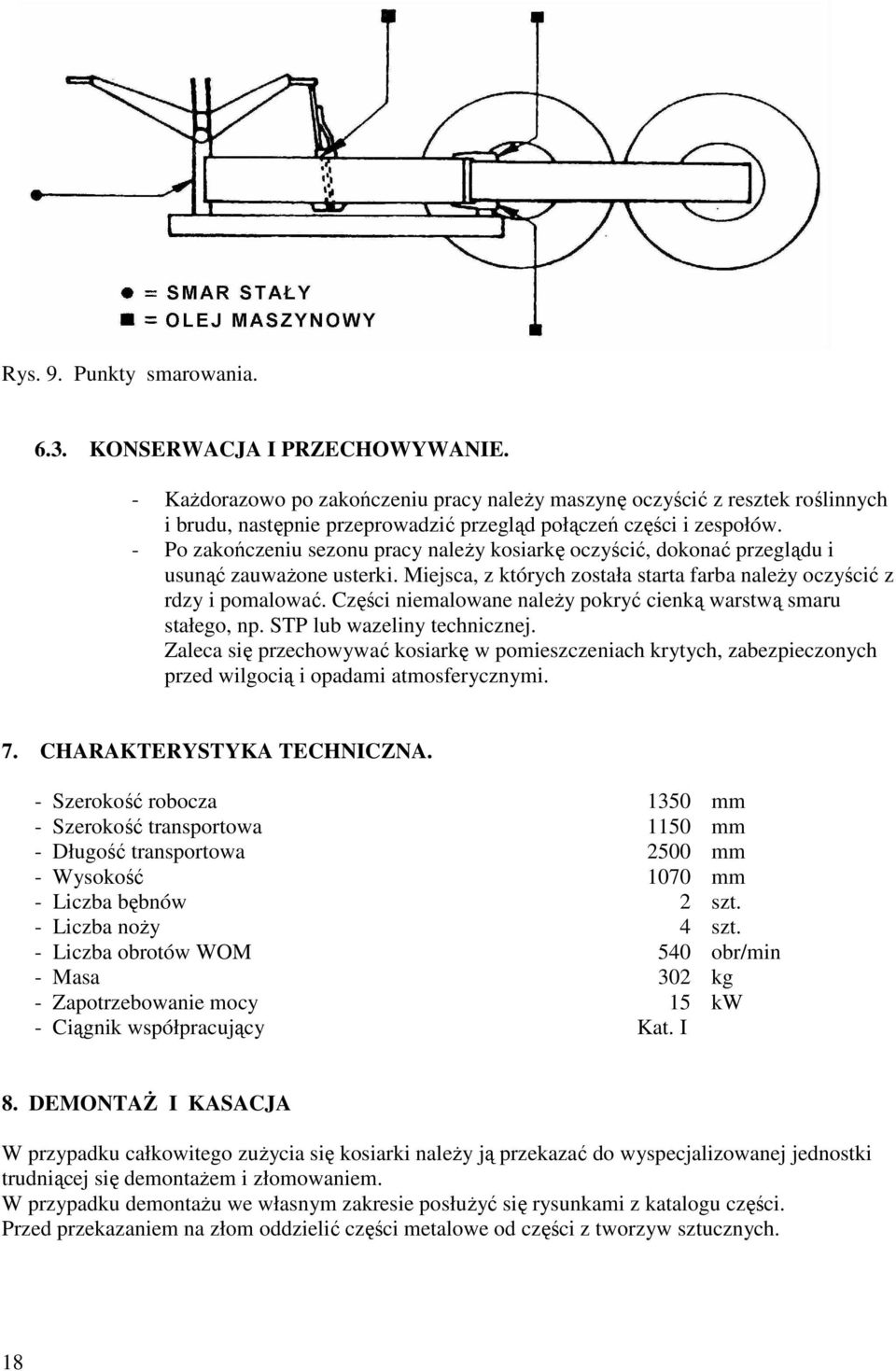

19 Rys. 9. Punkty smarowania KONSERWACJA I PRZECHOWYWANIE. - Każdorazowo po zakończeniu pracy należy maszynę oczyścić z resztek roślinnych i brudu, następnie przeprowadzić przegląd połączeń części i zespołów. - Po zakończeniu sezonu pracy należy kosiarkę oczyścić, dokonać przeglądu i usunąć zauważone usterki. Miejsca, z których została starta farba należy oczyścić z rdzy i pomalować. Części niemalowane należy pokryć cienką warstwą smaru stałego, np. STP lub wazeliny technicznej. Zaleca się przechowywać kosiarkę w pomieszczeniach krytych, zabezpieczonych przed wilgocią i opadami atmosferycznymi. 7. CHARAKTERYSTYKA TECHNICZNA. - Szerokość robocza 350 mm - Szerokość transportowa 50 mm - Długość transportowa 500 mm - Wysokość 070 mm - Liczba bębnów szt. - Liczba noży szt. - Liczba obrotów WOM 50 obr/min - Masa 30 kg - Zapotrzebowanie mocy 5 kw - Ciągnik współpracujący Kat. I 8. DEMONTAŻ I KASACJA W przypadku całkowitego zużycia się kosiarki należy ją przekazać do wyspecjalizowanej jednostki trudniącej się demontażem i złomowaniem. W przypadku demontażu we własnym zakresie posłużyć się rysunkami z katalogu części. Przed przekazaniem na złom oddzielić części metalowe od części z tworzyw sztucznych. 8

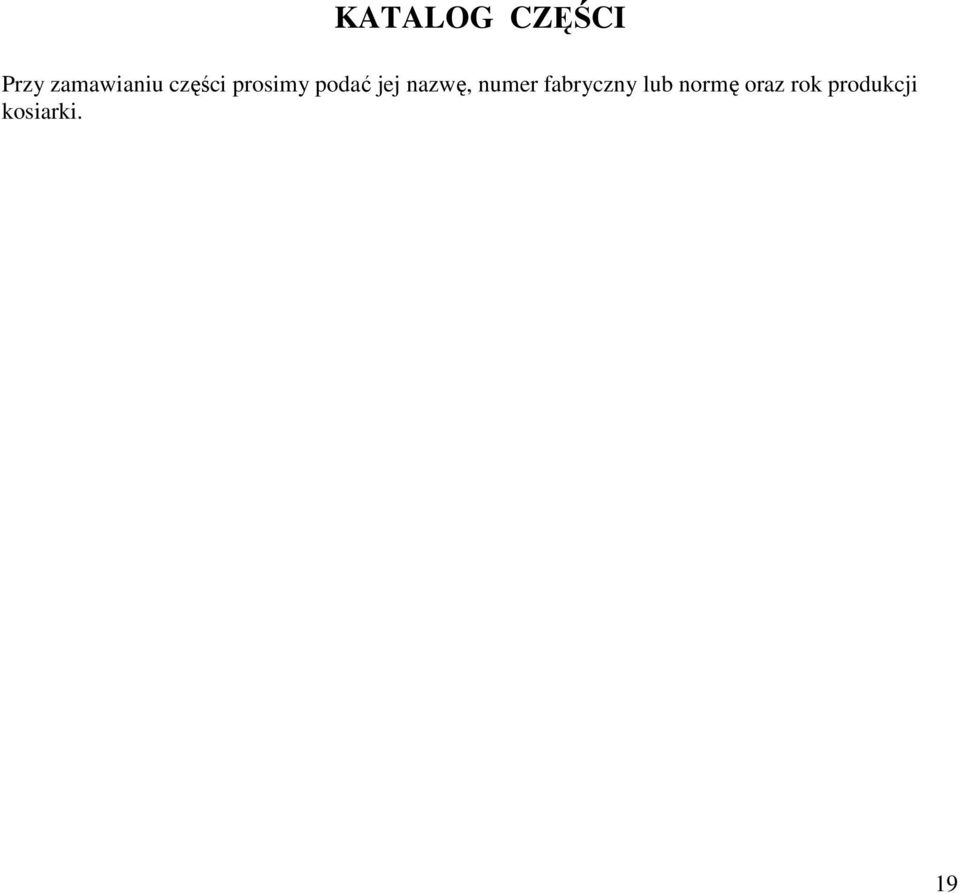

20 KATALOG CZĘŚCI Przy zamawianiu części prosimy podać jej nazwę, numer fabryczny lub normę oraz rok produkcji kosiarki. 9

21 0 RYS. 0

22 Lp Nazwa części lub zespołu Koło pasowe kpl. Sworzeń napinający Nakrętka M30x,5 H= Podkładka zabezpieczająca Wskaźnik Pokrywa Wałek napędu głównego Tuleja dystansowa Osłona Obudowa łożysk Trzpień Podkładka okrągła 8,5-Fe/Zn9cC Śruba M6x B-Fe/Zn8cC Nakrętka M6-8-B-Fe/Zn8cC Nakrętka P M6-8-A-Fe/Zn8cC Podkładka K 7-Fe/Zn9cC Zawleczka S-Zn x3 Łożysko kulkowe 607-RS Wpust pryzmatyczny A 8x7x5 Zespół pasów klinowych SPA 8 Wał przegubowo-teleskopowy Pierścień sprężysty Sprężyna Podkładka,0x35,x3 Podkładka Koło pasowe Piasta Zapadka Sprężyna Łożysko kulkowe 60 RS Pierścień osadczy sprężysty W90 Pierścień osadczy sprężysty Z55 Śruba M8x6-8.8-B-Fe/Zn8cC Nakrętka P M8-8-A-Fe/Zn8cC Nr fabryczny części CM 0050/A MTA 5V MT 7V MT 30V MT 36 MT 365V MTA 366 MTA 367 CMA 000 MTA 0375 MT 376V NP 09 ND 06V ND 006V ND 09V ND 309V/A ND 006V ND 507 ND 700 ND 9036 C 00 PZ 7V PZ 73 TH 79(0) CM 5/A CM 50/A CM 5/A CMA 53 CM 5/A NP 056 NP 057 NP 058 ND 063V ND 09V Nr katalogowy lub norma 70 PN-59/M-8030 PN-85/M-80 PN-86/M-8 PN-88/M-876 PN-78/M-8006 PN-76/M-800 PN-85/M-8600 PN-70/M ZN-89/MP-G/Sa-36 R-30--BA-30 PN-85/M-8600 PN-8/M-85 PN-8/M-85 PN-85/M-805 PN-88/M-876 Ilość sztuk Uwagi Bondioli & Pavesi SIPMA

23 RYS.

24 Lp Nazwa części lub zespołu Podkładka Zawiasa Rama pośrednia Pokrywa Osłona płaska Trzpień Podpora kpl. Zamek kpl. Rygiel Podkładka zabezpieczająca Trzpień Drążek transportowy Podpora Śruba M0x5-8.8-Fe/Zn8cC Śruba M6x B-Fe/Zn8cC Śruba Mx B-Fe/Zn8cC Nakrętka M0-8-B-Fe/Zn8cC Nakrętka P M-8-A-Fe/Zn8cC Podkładka0-Fe/Zn9cC Zawleczka S-Zn x3 Zawleczka S-Zn 8x50 Smarowniczka M6 Korek 6,5 Zatyczka Sprężyna Tulejka łożyskowa Podpora kpl. Tuleja dystansowa Śruba M8x B-Fe/Zn8cC Nakrętka P M8-8-A-Fe/Zn8cC Osłona kpl. Nr fabryczny części BP 3V LDA 0 CM 06 CM 09 CM 7 MT 97V MT 085 MT 00 MT 03 MT 58 MT 66V MT 068 MT 075 ND 09V NP 07V ND 303V ND 005V ND 085V ND 30V ND 006V ND 066V ND 900V ND 969 PZ 50V PZ 37 RT 0 MT 086 MT 87V ND 3V ND 09V CM 055/A Nr katalogowy lub norma PN-87/M-806 PN-85/M-805 PN-85/M-80 PN-86/M-8 PN-88/M-876 PN-83/M-8037 PN-76/M-800 PN-76/M-800 PN-76/M-8600 PN-85/M-80 PN-88/M-876 Ilość sztuk 3 + Uwagi 3

25 RYS.

26 Lp Nazwa części lub zespołu Rama główna Wał poziomy Tuleja dystansowa Pokrywa kpl. Korek Kolo pasowe Nakrętka Korek Podkładka zabezpieczająca Tulejka dystansowa Wałek napędowy Koło zębate stożkowe Podkładka,0x5,x33 Zestaw podkładek dystansowych Podkładka,0x50x6,8 Zestaw podkładek dystansowych Pierścień Rura dystansowa Nakrętka M30x,5 H= Nakrętka M5x,5 H= Podkładka zabezpieczająca Zestaw podkładek dystansowych Koło zębate stożkowe Pierścień sprężysty Koło zębate stożkowe Śruba M0x0-0.9-B-Fe/Zn8cC Nakrętka P M0-8-A-Fe/Zn8cC Zawleczka S-Zn 5x3 Łożysko kulkowe 606 Łożysko kulkowe 6305 Dwurzędowe łożysko kulkowe 06 Pierścień uszczelniający A 5x6x7 Wpust pryzmatyczny A 8x7x36 Wpust pryzmatyczny A 8x7x56 Taśma uszczelniająca 0x Pierścień sprężysty Nr fabryczny części CM 08 CM 0 CM CM 05/A CM 6 CM 5 MT 5 MT 8 MT 3 MT 38 MT 5 MT 58 MT 6(0) MT 006 MT 63(0) MT 0063 MT 65 MT 70 MT 7V MT 79RV MT 30V MT 0030 MT 337 PZ 58V TC 9 ND 306V ND 08 ND 007V ND 500 ND 5008 ND 509 ND 605 ND 700 ND 700 ND 9905 PZ 8V Nr katalogowy lub norma PN-85/M-805 PN-88/M-876 PN-76/M-800 PN-85/M-8600 PN-85/M-8600 PN-7/M-8696 PN-70/M PN-70/M Ilość sztuk Uwagi 5

27 6 RYS. 3

28 Lp Nazwa części lub zespołu Osłona przeciwpyłowa Klucz noża Talerz ślizgowy Bęben Nóż Piasta bębna Śruba zabezpieczająca Koło zębate stożkowe Wał pionowy lewy Wał pionowy prawy Rura dystansowa Osłona piasty Podkładka,0x5,x33 Zestaw podkładek dystansowych Zestaw podkładek dystansowych Listwa transportowa Listwa transportowa kpl. Podkładka dystansowa Rura dystansowa Nakrętka M5x,5 lewa H= Nakrętka M5x,5 H= Podkładka Czop łożyskowy Śruba M6x0-0.9-B-Fe/Zn8cC Śruba M0x B-Fe/Zn8cC Śruba M6x6-8.8-Fe/Zn8cC Śruba Mx B-Fe/Zn8cC Nakrętka M6-8-B-Fe/Zn8cC Podkładka 6-Fe/Zn9cC Podkładka -Fe/Zn9cC Łożysko kulkowe 605-RS Łożysko kulkowe 60-Z Łożysko kulkowe 6305-RS Łożysko kulkowe 509 Łożysko kulkowe 6009-RS Pierścień uszczelniający A 0x6x0 Nr fabryczny części CM 3 CM 059 CM 060 CM063 CM 0 MT MT 36 MT 5 MT 55L MT 55R MT 57 MT 60 MT 6(0) MT 006 MT 0063 MT 7V MT 007 MT 63 MT 69 MT 79LV MT 79RV MT 97 MT 333 ND 005V ND 009V ND 03V ND 076V ND 003V ND 30V ND 305V ND 5003 ND 5007 ND 5009 ND 503 ND 5077 ND 600 Nr katalogowy lub norma PN-85/M-805 PN-85/M-805 PN-87/M-806 PN-85/M-805 PN-86/M-8 PN-83/M-8037 PN-83/M-8037 PN-85/M-8600 PN-85/M-8600 PN-85/M-8600 PN-86/M-8660 PN-85/M-8600 PN-7/M-8696 Ilość sztuk Uwagi 7

29 8 RYS. 3

30 Lp Nazwa części lub zespołu Pierścień uszczelniający 50x90x0 B SL Pierścień uszczelniający 7x3 A Pierścień uszczelniający 5,08x,6 A Wpust pryzmatyczny A 8x7x30 Wpust pryzmatyczny A 8x7x50 Pierścień osadczy spr. W-6 Pierścień sprężysty Uchwyt noża Nr fabryczny części ND 6003 ND 606 ND 605 ND 700 ND 7003 ND 8003 PZ 8V PZ 087 Nr katalogowy lub norma PN-70/M PN-70/M PN-8/M-85 Ilość sztuk Uwagi 9

31 30 RYS.

32 Lp Nazwa części lub zespołu Płaskownik Drążek podnoszenia Trzpień Zespół przegubowy Podkładka K-Fe/Zn9cC Tuleja Korek Trzpień kpl. Rama trzypunktowa Podkładka 3x60,5x76 Tuleja łożyskowa Zawleczka S-Zn 5x3 Pierścień osadczy sprężysty Z-60 Przetyczka Ax5-Fe/ZncC Zatyczka Nr fabryczny części CM 7 CM 03 CM V CM 09 CM 085 CM 86 HK 008V MT 03/A MT MT ND 007V ND 800V ND 903V PZ 5V Nr katalogowy lub norma PN-78/M-8006 PN-76/M-800 PN-8/M-85 BN-8/90-3 Ilość sztuk 3 Uwagi 3

33 3 RYS. 5

34 Lp Nazwa części lub zespołu Piasta Tuleja łożyskowa Podkładka,5x6,x30 Tarcza odrzutnika Odrzutnik kpl. Uchwyt odrzutnika Osłona przednia Zestawienie osłon Osłona tylna Osłona Wspornik Pałąk ochronny przedni Pałąk ochronny tylny Fartuch ochronny Osłona kpl. Listwa drewniana Fartuch ochronny kpl. Osłona Śruba M0x B-Fe/Zn8cC Śruba M6x B-Fe/Zn8cC Śruba M6x B-Fe/Zn8cC Śruba M8x0-8.8-B-Fe/Zn8cC Śruba M8x6-8.8-B-Fe/Zn8cC Śruba M0x0-8.8-B-Fe/Zn8cC Wkręt M8x0-8.8-B-Fe/Zn8cC Śruba M8x B-Fe/Zn8cC Śruba M0x B-Fe/Zn8cC Śruba M6x-8.8-B-Fe/Zn8cC Śruba M0x B-Fe/Zn8cC Nakrętka M8-8-B-Fe/Zn8cC Nakrętka P M0-8-A-Fe/Zn8cC Nakrętka P M8-8-A-Fe/Zn8cC Nakrętka P M6-8-A-Fe/Zn8cC Podkładka ząbkowana J8 Podkładka,5x7x-Fe.Zn9cC Pierścień osadczy sprężysty Z6 Pałąk Nr fabryczny części CM 3 CM 3 CM 35V CM 5 CM 005 CM 05 CM 87 CM 0087 CM 88 CM 89 CM 90 CM 090 CM 0930 CMA CM 00 CM 5 CM 005 MT 66 ND 7V ND 09V ND 03V ND 0V ND 063V ND 099V ND 00V ND 0V NP. 0306V ND 7V ND 7V ND 00V ND 08V ND 09V ND 09V ND 308V ND 303V ND 8006V PZ 0V Nr katalogowy lub norma PN-85/M-805 PN-85/M-80 PN-85/M-80 PN-87/M-806 PN-85/M-805 PN-85/M-805 PN-85/M-85 PN-87/M-806 PN-85/M-80 PN-85/M-805 PN-85/M-805 PN-86/M-8 PN-88/M-876 PN-88/M-876 PN-88/M-876 PN-8/M-85 Ilość sztuk Uwagi 33

35 3 RYS. 6

36 Lp. 3 Nazwa części lub zespołu Przenośne urządzenie świetlno-ostrzegawcze Tablica wyróżniająca pojazdy wolno poruszające się Przewód przyłączeniowy 3, m z dwoma wtyczkami (7 biegunowe) złącza wtyczkowego N wg PN-83/S Nr fabryczny części Nr katalogowy lub norma Ilość sztuk Uwagi 35
