SIPMA RN 1000 BORYNA SIPMA RN 1500 BORYNA SIPMA RN 2000 BORYNA

Transkrypt

1 SIPMA S.A. ul. Budowlana Lublin, Polska tel. (+48) Rozsiewacze nawozów SIPMA RN 000 BORYNA SIPMA RN 500 BORYNA SIPMA RN 2000 BORYNA KATALOG CZĘŚCI Wydanie I - 20

2 2

3 Sposób posługiwania się katalogiem Katalog zawiera tablice rysunkowe i tekstowe podzespołów z wyszczególnieniem części montażowych. Katalogiem należy posługiwać się w następujący sposób:. Sprawdzić informacje podane na karcie wyposażenia w Instrukcji Obsługi ułatwią one określenie rozmiarów niektórych części; 2. Ustalić, w jakim zespole znajduje się potrzebna część; 3. Znaleźć odpowiedni rysunek zespołu, a na nim odpowiednią część; 4. Kierując się numerem części na rysunku należy odszukać w tabeli odpowiedni numer rysunku lub normy, nazwę części i ilość sztuk. Sposób zamawiania części zamiennych Części zamienne można nabywać:. W sklepie internetowym SIPMA S.A. ( zaletą jest dokładna lokalizacja części, dostęp do sklepu o każdej porze oraz najkrótszy czas dostawy; 2. Bezpośrednio u producenta; 3. Bezpośrednio u dostawcy maszyn. Przy zamawianiu części zamiennych należy każdorazowo podać: - Dokładny adres zamawiającego; - Numer identyfikacyjny maszyny; - Dokładny numer rysunkowy części zamiennej wraz z nazwą i ilością potrzebnych sztuk. Tylko oryginalne części zamienne zapewniają pewność dopasowania elementów oraz długie, bezawaryjne użytkowanie. 3

4 4

5 Spis tablic Tablica Przekładnia środkowa Tablica 2 Przekładnia prawa, lewa , Tablica 3 Siłownik kpl...0 Tablica 4 Napędy...2 Tablica 5 Pokrywa kpl Tablica 6 Kosz...9 Tablica 7 Rama...22 Tablica 8 Wyposażenie specjalne...24 Tablica 9 Malatura SIPMA RN 000 BORYNA, SIPMA RN 500 BORYNA, SIPMA RN 2000 BORYNA

6 Tablica Przekładnia środkowa

7 Przekładnia środkowa Tablica Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi 2 SK8S-00.0 Korpus 3 N Wałek Koło z= Oprawa łożyska Wałek wejściowy 8 PN/M-85 Pierścień osad. W PN/M-85 Pierścień osad. z PN/M-8600 Łożysko kulkowe RS 4 BN Korek spust. St b /2 cala 2 PN/M-8696 Pierścień uszczel. OR23,2x3 2 3 PN/M Pierścień uszczelniający A35x72x7 3 4 PN/M Wpust pryzmat. A0x8x PN/M Podkładka spr. Z2,2 4 6 Olejowskaz R 3/4 cala 7 PN/M-8205 Śruba M2x Fe/Zn 4 7

8 Tablica 2 Przekładnia prawa, lewa ,

9 Przekładnia prawa, lewa , Tablica 2 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi SK80 P-00.0 Obudowa przekładni 2 2 DIN 906 Korek spustowy R /2 cala Koło z= Koło z= Wałek przyjęcia mocy Wałek tarczy prawy Wałek tarczy lewy Przekładnia prawa Przekładnia lewa SK80 P-00.7 Podkładka regulacyjna Il. wg potrzeb 9 Pierścień uszczel. A25x35x7 HMS4V 0 PN/M Wpust pryzmatycz. A8x7x22 PN/M-85 Pierścień osad. z PN/M-8600 Łożysko PN/M-8600 Łożysko PN/M Pierścień uszczel. 8x7 5 PN/M Śruba M8x B Fe/Zn 6 6 PN/M-8244 Nakrętka M8-8-B Fe/Zn 6 7 PN/M Podkładka 8,2 Fe/Zn 6 8 PN/M Wpust pryzm. A6x6x4 9 INCO Uszczelka zaślep PN/M Pierścień uszczel. A25x37x7

10 Tablica 3 Siłownik kpl

11 Siłownik kpl Tablica 3 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi CN-S026-6/67 Cylinder hydrauliczny nurnikowy Wspornik siłownika Tłok Nakrętka specjalna 6mm 5 PN/M-8244 Nakrętka M2-8-B Fe/Zn 2 6 PN/M8696 Pierścień uszczel. 23,2x3 7 PN/M-82 Pierścień W28 8 PN/M Podkładka 5 Fe/Zn 9 PN/M Pierścień uszczel. A6x28x Sprężyna naciągowa 2 2 ZO-60/ Zawór odcinający 3 PN/M-734 Korpus zlączki Przyłączka 3/8"-M8x,5 5 PN/M-8696 Pierścień uszczel. 3,3x2,4 3 6 Przewód gięt. AA /3 7 Przewód gięt. AA /0 8 PN/M-7342 Korpus przyłączki kolan PN/M-7309 Przeciwnakrętka M6x,5 20 Zawór wtyka ZSR /200 2 Gniazdo wtyka ZSR /300 Wchodzi do starego siłownika Wchodzi do starego siłownika

12 Tablica 4 Napędy 2

13 Napędy Tablica 4 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi Tarcza prawa kpl Tarcza lewa kpl Tuleja tarczy Wpust 8x8x PN/M Wpust 8x7 2 6 PN/M-850 Śruba M8x B Fe/Zn 7 PN/M Podkładka spr. 8,2 Fe/Zn Zabierak spaw. 2 9 PN/M-8237 Wkręt dociskowy M8x Przekładnia prawa Przekładnia środkowa Targaniec kpl. spaw Dekiel 4 4 PN/M-820 Śruba M6x B Fe/Zn 5 PN/M Podkładka spr. Z6, Fe/Zn 6 Łożysko wahliwe PN/M Smarowniczka St M6 4 8 PN/M-8696 Pierścień uszczeln. 25.3x PN/M-85 Pierścień osadczy W PN/M-85 Pierścień osadczy Z25 2 3

14 Zabierak spaw Podkładka gumowa 2 23 PN/M-820 Śruba M0x B Fe/Zn 2 24 PN/M-8275 Nakrętka samozab. M0 Fe/Zn Przeciwwaga spaw PN/M-850 Śruba M8x B Fe/Zn - gwint lewy Przekładnia lewa Pokrywa górna Mocowanie mieszadła II Mocowanie mieszadła I Tulejka Tulejka Wałek z zabierakami Sprężyna mieszadła Łożysko Łożysko Tuleja Tuleja Oprawa mieszadła Łopatka prawa krótka 0-8m Łopatka prawa długa 0-8m Łopatka lewa krótka 0-8m 4

15 Łopatka lewa długa 0-8m PN/M Śruba M8x B-Fe/Zn PN/M-8275 Nakrętka M8-8-B-Fe/Zn Sworzeń 47 Łożysko PN/M-8696 Pierścień uszczeln. 7,3x2, PN/M -820 Śruba M0x B Fe/Zn 2 50 PN/M Podkładka 0,5 Fe/Zn 2 5 PN/M Podkładka 0,2 Fe/Zn Pn/M-8244 Nakrętka M0-8-B Fe/Zn 4 53 PN/M-820 Śruba M6x B Fe/Zn 2 54 PN/M Podkładka 6, Fe/Zn 2 55 PN/M-8244 Nakrętka M6-8-B Fe/Zn 2 56 PN/M-8696 Pierścień uszczeln. 20.3x2, PN/M-8205 Śruba M8x B Fe/Zn 8 58 PN/M Podkładka 8,2 Fe/Zn 8 59 PN/M-8244 Nakrętka M8-8-B Fe/Zn 8 60 PN/M Smarowniczka M0x/ PN/M Śruba M0x Fe/Zn 2 62 PN/M-8205 Śruba M0x B Fe/Zn 4 63 PN/M-8275 Nakrętka M0-8 Fe/Zn 8 64 PN/M-820 Śruba M0x B Fe/Zn 8 5

16 65 PN/M-8205 Śruba M0x Fe/Zn 4 66 PN/M-8275 Nakrętka M2-8 Fe/Zn 67 4R BA-K30 Wał przegub.-teleskop. 250Nm 6

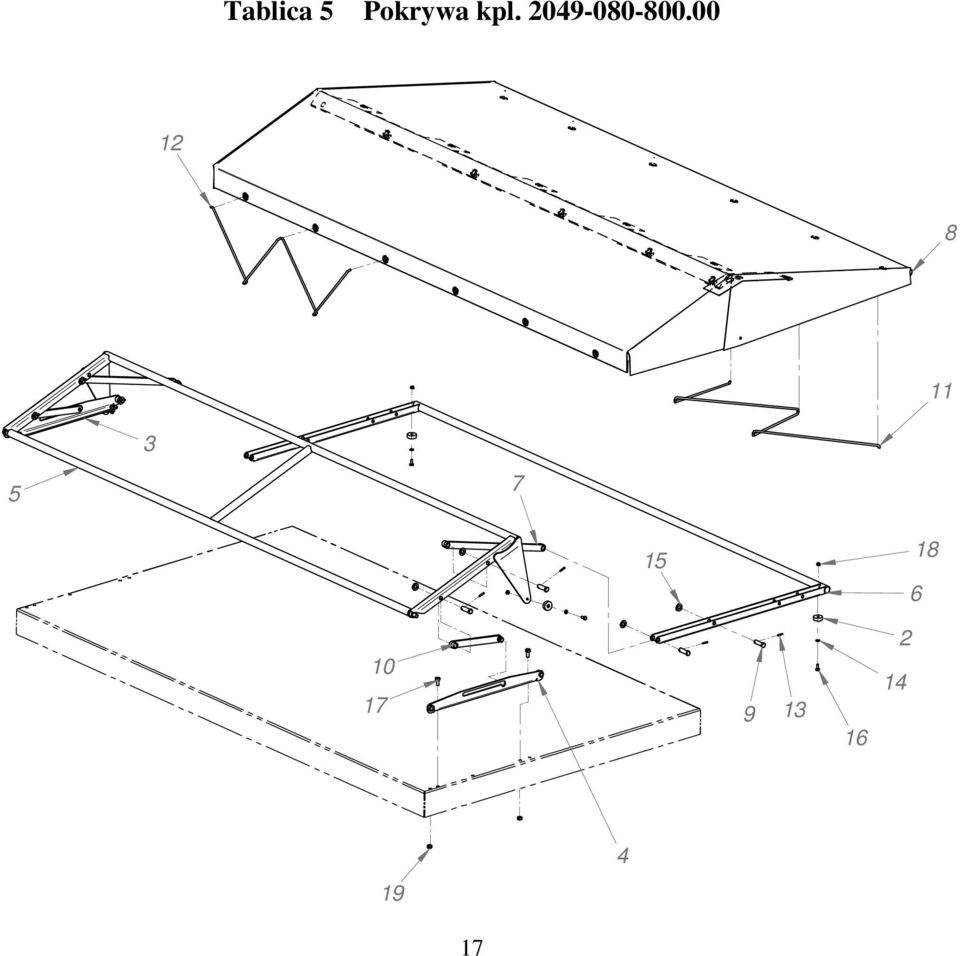

17 Tablica 5 Pokrywa kpl

18 Pokrywa kpl Tablica 5 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi Zderzak gumowy Podstawa p kpl Podstawa l kpl Ramka Ramka Łącznik kpl Pokrycie kpl Sworzeń Ogranicznik 2 Ekspandor Ekspandor 4 3 PN-M Kołek sprężysty 4x PN/M Podkładka 6,4 4 5 PN/M Podkładka PN/M-8205 Śruba M6x6-8.8B 4 7 PN/M-8205 Śruba M8x B 4 8 PN/M-8275 Nakrętka samozab M6 4 9 PN/M-8275 Nakrętka samozab. M8-6-B 4 8

19 Tablica 6 Kosz 9

20 Kosz Tablica 6 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi Kosz zasypowy Nadstawka Sito część dolna spaw Sito część górna lewa spaw Sito część górna prawa spaw Prowadnica prawa Prowadnica lewa Zderzak 8 Zderzak Wskaźnik Prowadnica Śruba specjalna Zasuwa kpl. I Zasuwa kpl. II Rolka Podkładka dystansowa Zawias Zderzak gumowy Wziernik Sito 2 20

21 2 PN/M-8205 Śruba M8x Fe/Zn PN/M-8205 Śruba M8x Fe/Zn 4 23 PN/M-8205 Śruba M6x Fe/Zn 4 24 PN/M-8205 Śruba M6x Fe/Zn 2 25 PN/M-8205 Śruba M5x6 8.8 Fe/Zn 2 26 PN/M-8205 Śruba M8x6 8.8 Fe/Zn PN/M-8244 Nakrętka M8-8 Fe/Zn PN/M-8244 Nakrętka M6-8 Fe/Zn 4 29 PN/M-8244 Nakrętka M2-8 Fe/Zn 2 30 PN/M-8275 Nakrętka M6-8 Fe/Zn 2 3 PN/M-8275 Nakrętka z wkładką M5-8 Fe/Zn 2 32 PN/M Podkładka PN/M Podkładka 3,2 Fe/Zn 8 34 PN/M-8205 Śruba M0x Fe/Zn 4 35 PN/M Podkładka 6,5 Fe/Zn 4 36 PN/M Podkładka 3 Fe/Zn 2 37 PN/M Podkładka spr. 8,2 Fe/Zn PN/M Podkładka spr. Z6,2 Fe/Zn 4 39 PN/M-8297 Nit P Al 3x Pokrętło 70-M4 z wkładką OH6N9 2 4 PN/M Podkładka 0,5 Fe/Zn 4 42 PN/M Podkładka spręż. Z0,2 Fe/Zn 4 43 PN/M-8244 Nakrętka M0 Fe/Zn 4 2

22 Tablica 7 Rama 22

23 Rama Tablica 7 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi Rama spaw Osłona prawa Odbicie lustrzane Osłona lewa Skala regulacji dawki prawa Skala regulacji dawki lewa 6 PN/M-8205 Śruba M8x Fe/Zn 4 7 PN/M-8244 Nakrętka M8-8 Fe/Zn 0 8 PN/M Podkładka spr. 8,2 Fe/Zn 4 9 PN/M Podkładka 8,5 Fe/Zn 4 0 PN/M-8205 Śruba M0x Fe/Zn 8 PN/M-8275 Nakrętka M0-8 Fe/Zn 6 2 PN/M Podkładka spr. Z0,2 Fe/Zn 8 3 PN/M-8298 Nitokołki 2x8 6 4 PN/M Podkładka 0,5 Fe/Zn Płytka 23

24 Tablica 8 Wyposażenie specjalne 24

25 Wyposażenie specjalne Tablica 8 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi Tarcza prawa do siewu granicznego spaw Łopatka prawa do siewu granicznego Łopatka prawa do siewu granicznego II 2 Tarcza lewa do siewu granicznego spaw Łopatka lewa do siewu granicznego II Łopatka lewa do siewu granicznego 2 7 PN/M Śruba M8x Fe/Zn 2 8 PN/M-8275 Nakrętka M8-8 Fe/Zn 2 9 PN/M Podkładka 8,4 Fe/Zn Osłona wirnika Sworzeń kontrolny Wiadro 20l Osłona wiadra Łopatka prawa krótka 20-28m Łopatka prawa długa 20-28m Łopatka lewa krótka 20-28m Łopatka lewa długa 20-28m 8 PN/M-8205 Śruba M6x Fe/Zn 4 9 PN/M-8244 Nakrętka M6-8 Fe/Zn 4 25

26 Tablica 9 Malatura SIPMA RN 000 BORYNA, SIPMA RN 500 BORYNA, SIPMA RN 2000 BORYNA Malatura SIPMA RN 000 BORYNA, SIPMA RN 500 BORYNA, SIPMA RN 2000 BORYNA Tablica 9 Nr na rys. Nr rysunku lub normy Nazwa części Ilość Uwagi M Uchwyt do trójkąta Nalepka dop. ładownosć 00 Nalepka dop. ładownosć 650 Nalepka dop. ładownosć Nalepka RN 000 BORYNA Nalepka RN 500 BORYNA Nalepka RN 2000 BORYNA Nalepka lecące przedmioty Nalepka SIPMA Nalepka Tabliczka firmowa Nalepka wałek 540 obr/min Nalepka wciąganie przez elementy wirujące Nalepka zaczep na hak Nalepka punkt smarowania olejem Nalepka -pkt. smarow. smarem Nalepka czytaj Instrukcję Obsługi Eu Product 26 SIPMA RN 000 BORYNA SIPMA RN 500 BORYNA SIPMA RN 2000 BORYNA SIPMA RN 000 BORYNA SIPMA RN 500 BORYNA SIPMA RN 2000 BORYNA

27 Nalepka zbiorcza-zawieszane Nalepka elementy obrotowe stop Nalepka opadający element Agrol U 9 Odblask okrągły fi50 z taśmą sam. czerwone 2 20 Urządz. odblaskowe samoprzylep. prostokąt. 90x40 żółte 2 2 PN-M Podkładka 8,2 Fe/Zn PN-M-8205 Śruba M8x2-8.8Fe/Zn PN-M-8244 Nakrętka M8-8 Fe/Zn8 6 27
