1 Zakład Technologii Nieorganicznej i Ceramiki Przemysłowe procesy katalityczne Gaz syntezowy dr inŝ. Janusz Sokołowski

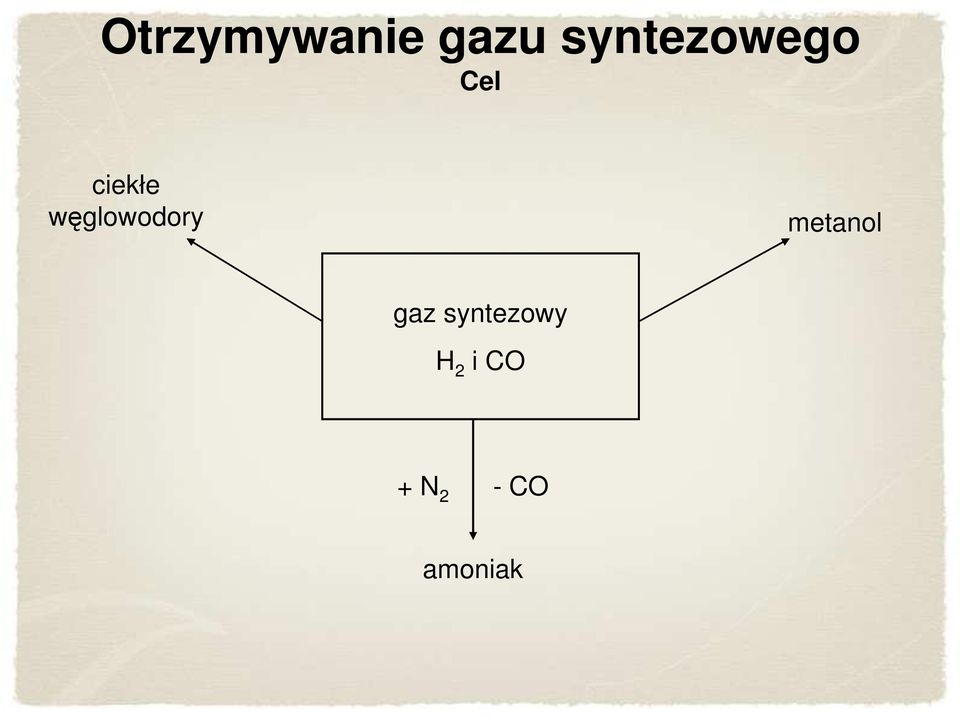

2 Otrzymywanie gazu syntezowego Cel ciekłe węglowodory metanol gaz syntezowy H 2 i CO + N 2 - CO amoniak

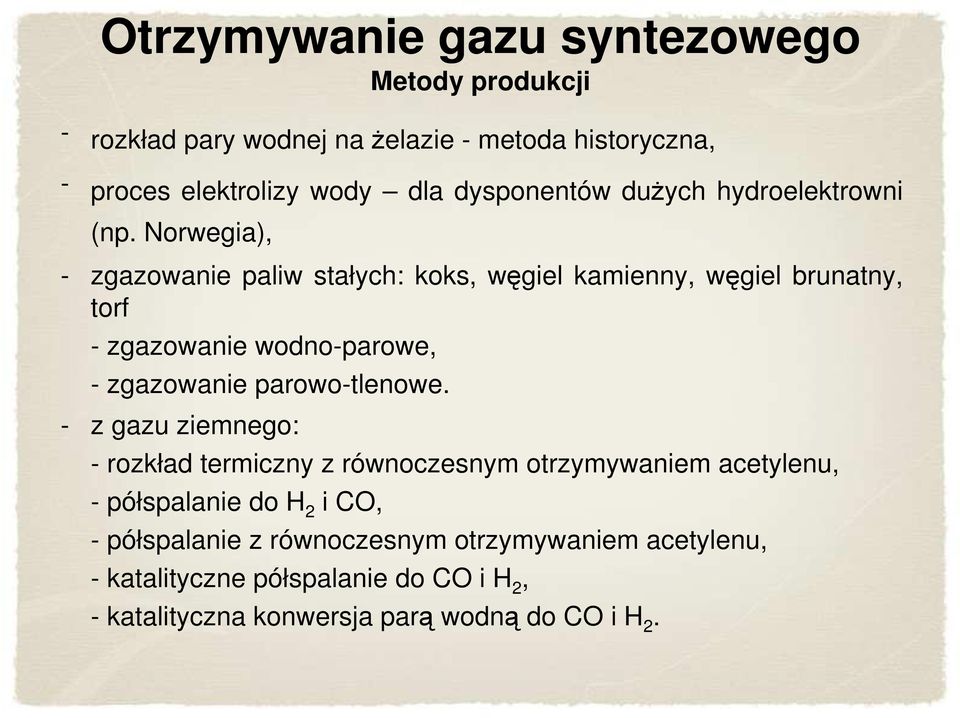

3 Otrzymywanie gazu syntezowego Metody produkcji rozkład pary wodnej na Ŝelazie - metoda historyczna, proces elektrolizy wody dla dysponentów duŝych hydroelektrowni (np. Norwegia), zgazowanie paliw stałych: koks, węgiel kamienny, węgiel brunatny, torf - zgazowanie wodno-parowe, - zgazowanie parowo-tlenowe. z gazu ziemnego: - rozkład termiczny z równoczesnym otrzymywaniem acetylenu, - półspalanie do H 2 i CO, - półspalanie z równoczesnym otrzymywaniem acetylenu, - katalityczne półspalanie do CO i H 2, - katalityczna konwersja parą wodną do CO i H 2.

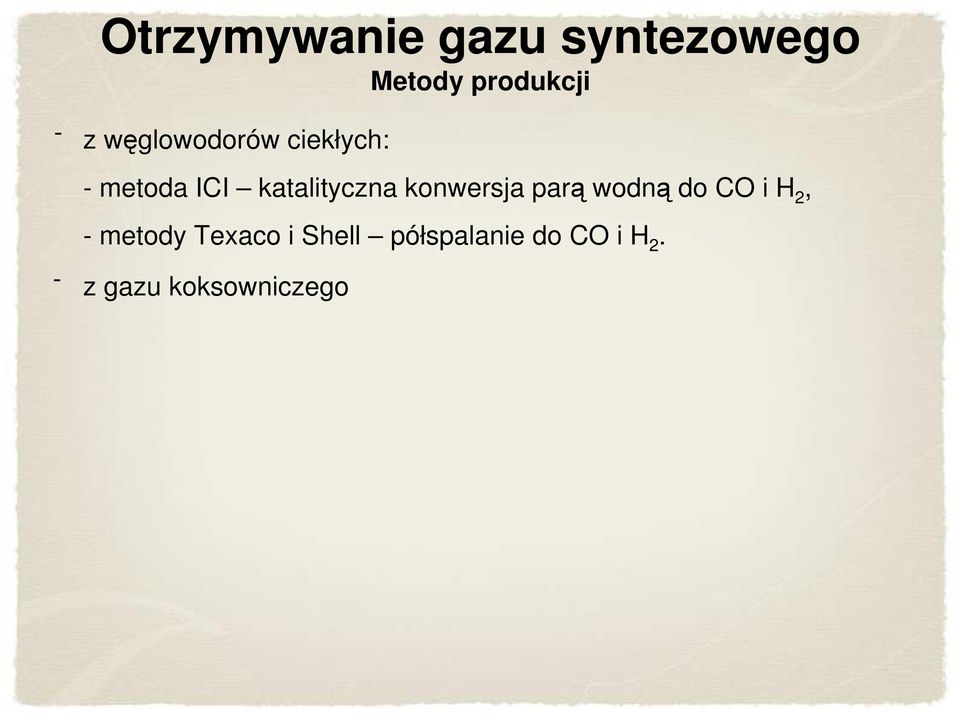

4 Otrzymywanie gazu syntezowego Metody produkcji - - z węglowodorów ciekłych: - metoda ICI katalityczna konwersja parą wodną do CO i H 2, - metody Texaco i Shell półspalanie do CO i H 2. z gazu koksowniczego

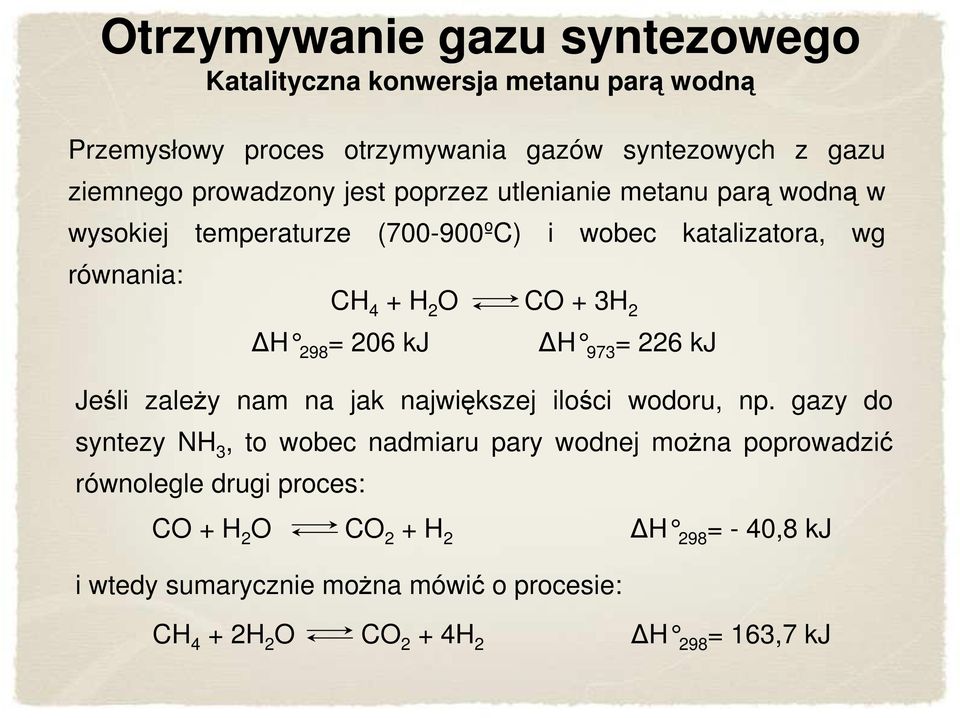

5 Otrzymywanie gazu syntezowego Katalityczna konwersja metanu parą wodną Przemysłowy proces otrzymywania gazów syntezowych z gazu ziemnego prowadzony jest poprzez utlenianie metanu parą wodną w wysokiej temperaturze ( ºC) i wobec katalizatora, wg równania: CH 4 + H 2 O CO + 3H 2 H 298 = 206 kj H 973 = 226 kj Jeśli zaleŝy nam na jak największej ilości wodoru, np. gazy do syntezy NH 3, to wobec nadmiaru pary wodnej moŝna poprowadzić równolegle drugi proces: CO + H 2 O CO 2 + H 2 H 298 = - 40,8 kj i wtedy sumarycznie moŝna mówić o procesie: CH 4 + 2H 2 O CO 2 + 4H 2 H 298 = 163,7 kj

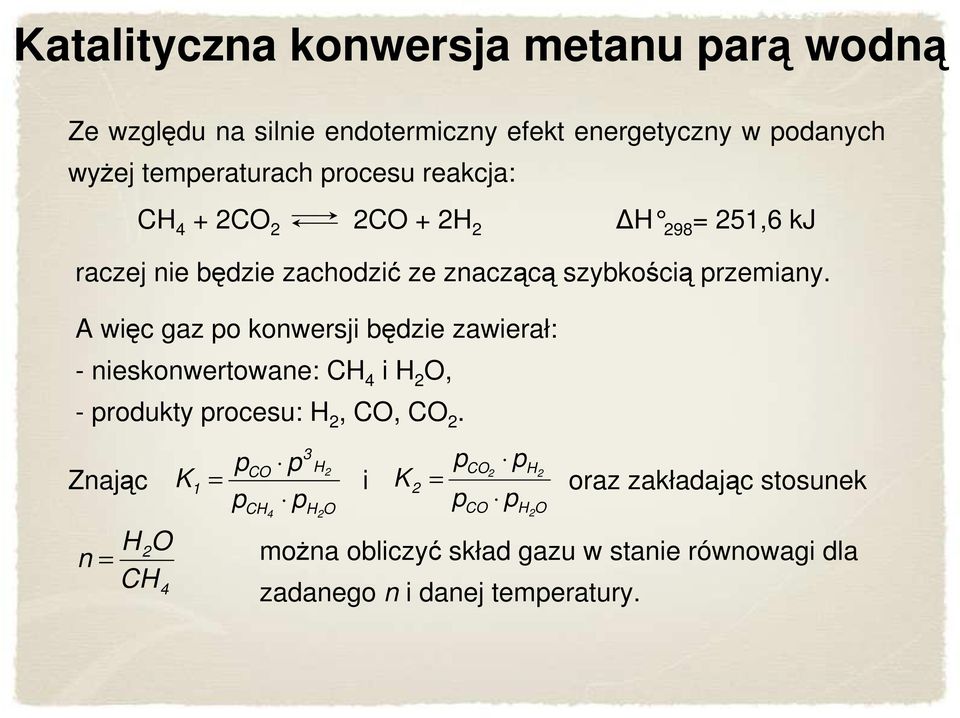

6 Katalityczna konwersja metanu parą wodną Ze względu na silnie endotermiczny efekt energetyczny w podanych wyŝej temperaturach procesu reakcja: CH 4 + 2CO 2 2CO + 2H 2 H 298 = 251,6 kj raczej nie będzie zachodzić ze znaczącą szybkością przemiany. A więc gaz po konwersji będzie zawierał: - nieskonwertowane: CH 4 i H 2 O, - produkty procesu: H 2, CO, CO 2. 3 pco p H p 2 CO p 2 H2 Znając K1 = i K2 = oraz zakładając stosunek p p p p H2O n = CH 4 CH 4 H 2 O CO H 2 O moŝna obliczyć skład gazu w stanie równowagi dla zadanego n i danej temperatury.

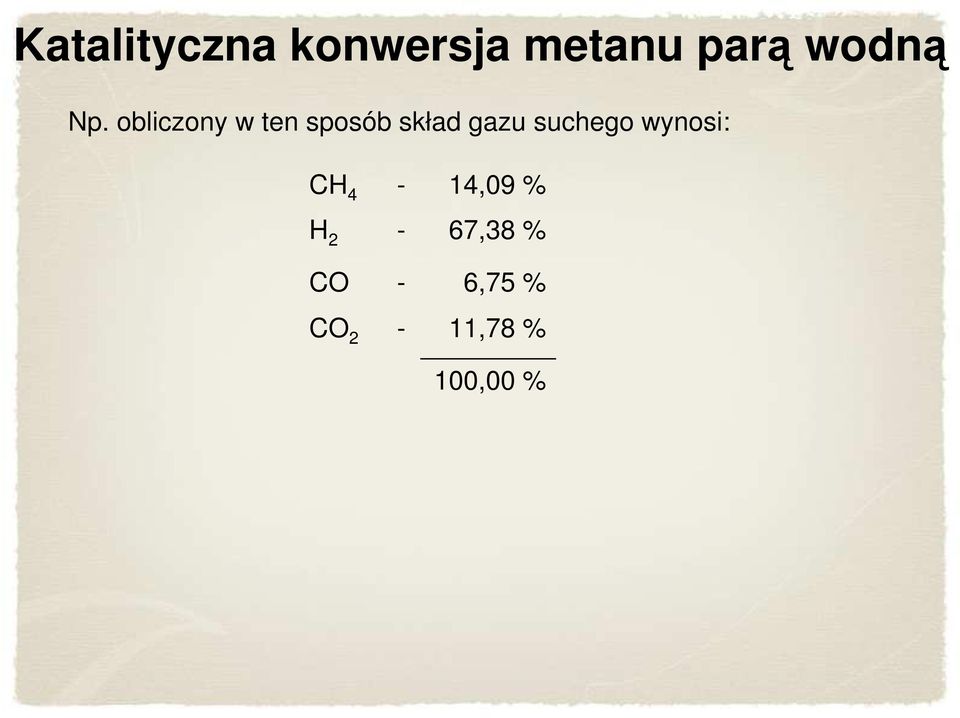

7 Katalityczna konwersja metanu parą wodną Np. obliczony w ten sposób skład gazu suchego wynosi: CH 4-14,09 % H 2-67,38 % CO - - 6,75 % CO 2 11,78 % 100,00 %

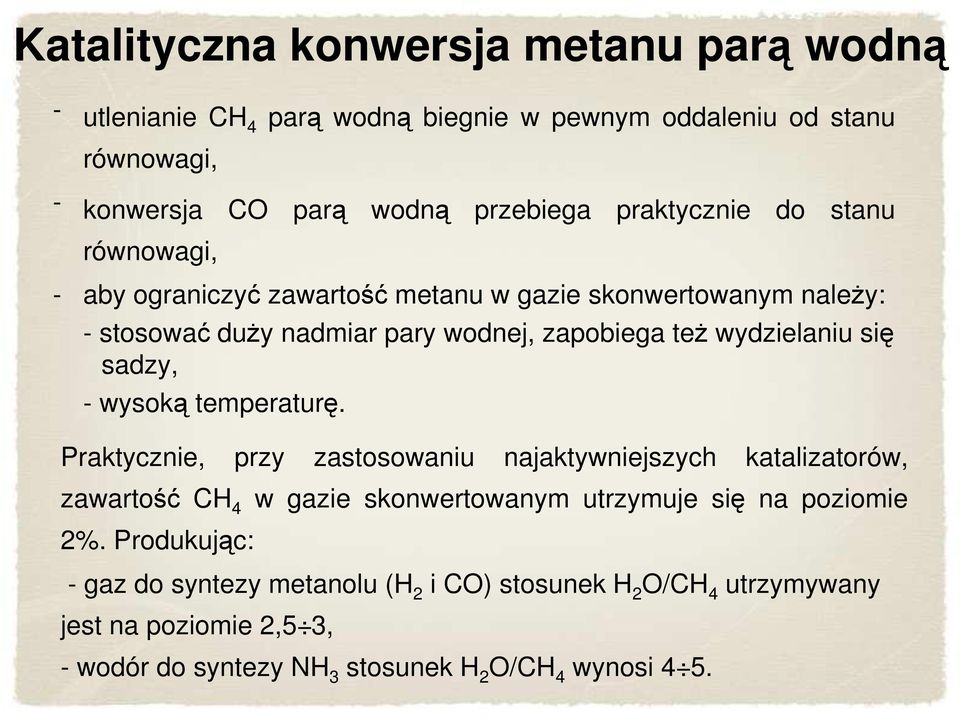

8 Katalityczna konwersja metanu parą wodną utlenianie CH 4 parą wodną biegnie w pewnym oddaleniu od stanu równowagi, konwersja CO parą wodną przebiega praktycznie do stanu równowagi, aby ograniczyć zawartość metanu w gazie skonwertowanym naleŝy: - stosować duŝy nadmiar pary wodnej, zapobiega teŝ wydzielaniu się sadzy, - wysoką temperaturę. Praktycznie, przy zastosowaniu najaktywniejszych katalizatorów, zawartość CH 4 w gazie skonwertowanym utrzymuje się na poziomie 2%. Produkując: - gaz do syntezy metanolu (H 2 i CO) stosunek H 2 O/CH 4 utrzymywany jest na poziomie 2,5 3, - wodór do syntezy NH 3 stosunek H 2 O/CH 4 wynosi 4 5.

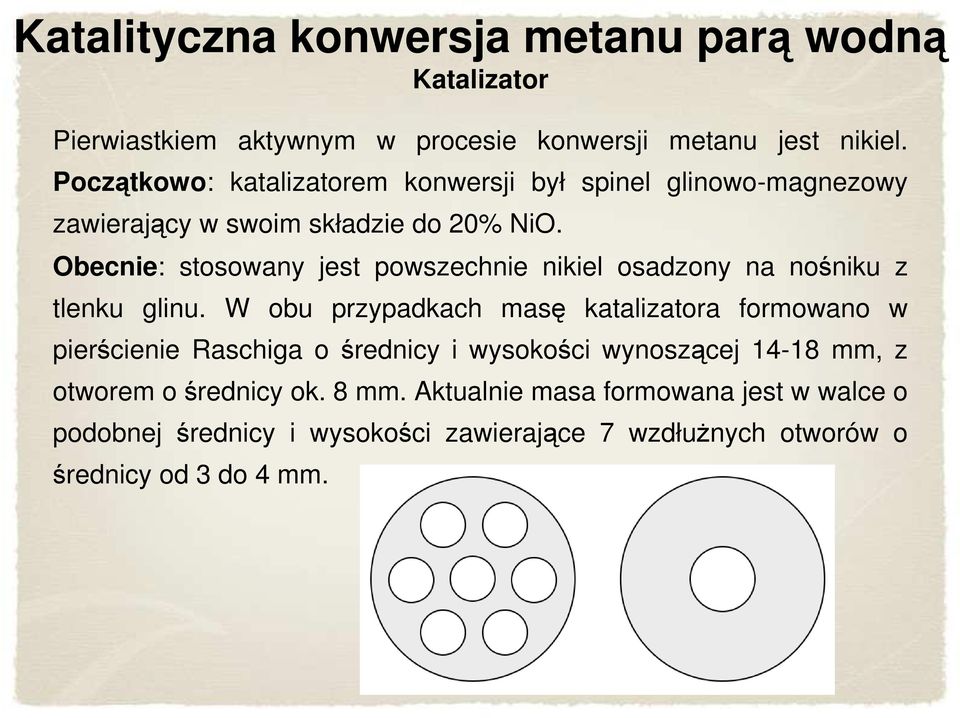

9 Katalityczna konwersja metanu parą wodną Katalizator Pierwiastkiem aktywnym w procesie konwersji metanu jest nikiel. Początkowo: katalizatorem konwersji był spinel glinowo-magnezowy zawierający w swoim składzie do 20% NiO. Obecnie: stosowany jest powszechnie nikiel osadzony na nośniku z tlenku glinu. W obu przypadkach masę katalizatora formowano w pierścienie Raschiga o średnicy i wysokości wynoszącej mm, z otworem o średnicy ok. 8 mm. Aktualnie masa formowana jest w walce o podobnej średnicy i wysokości zawierające 7 wzdłuŝnych otworów o średnicy od 3 do 4 mm.

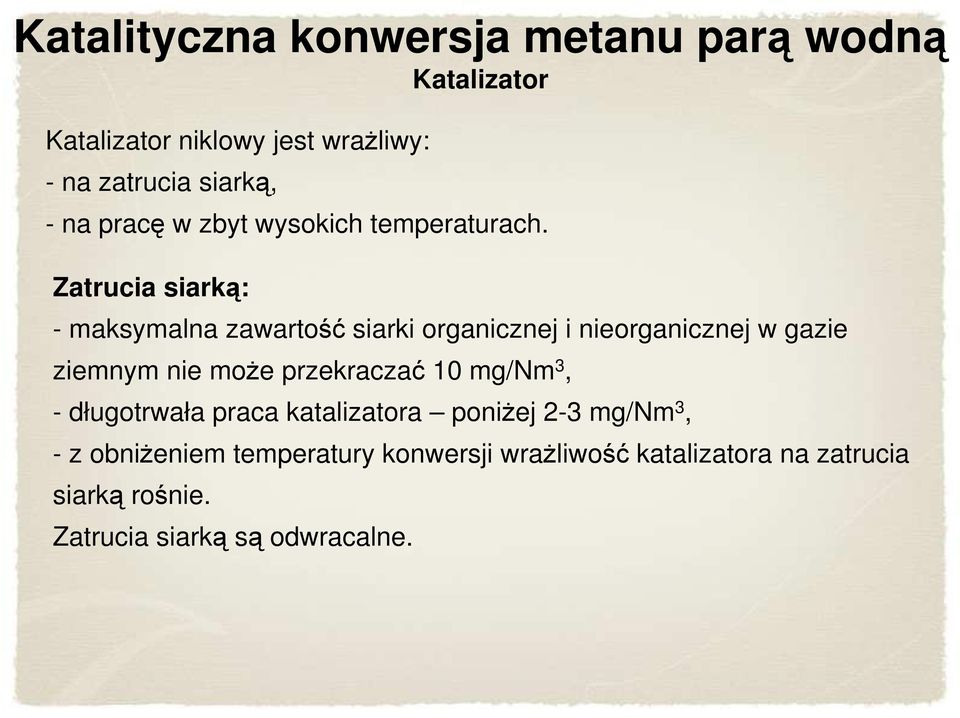

10 Katalityczna konwersja metanu parą wodną Katalizator Katalizator niklowy jest wraŝliwy: - na zatrucia siarką, - na pracę w zbyt wysokich temperaturach. Zatrucia siarką: - maksymalna zawartość siarki organicznej i nieorganicznej w gazie ziemnym nie moŝe przekraczać 10 mg/nm 3, - długotrwała praca katalizatora poniŝej 2-3 mg/nm 3, - z obniŝeniem temperatury konwersji wraŝliwość katalizatora na zatrucia siarką rośnie. Zatrucia siarką są odwracalne.

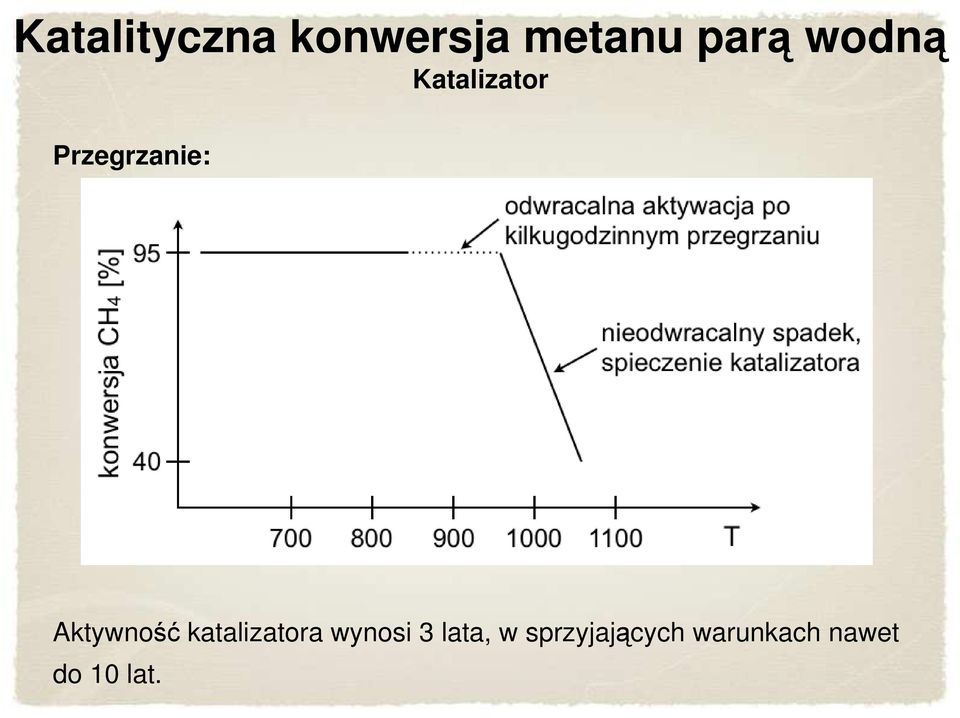

11 Katalityczna konwersja metanu parą wodną Katalizator Przegrzanie: Aktywność katalizatora wynosi 3 lata, w sprzyjających warunkach nawet do 10 lat.

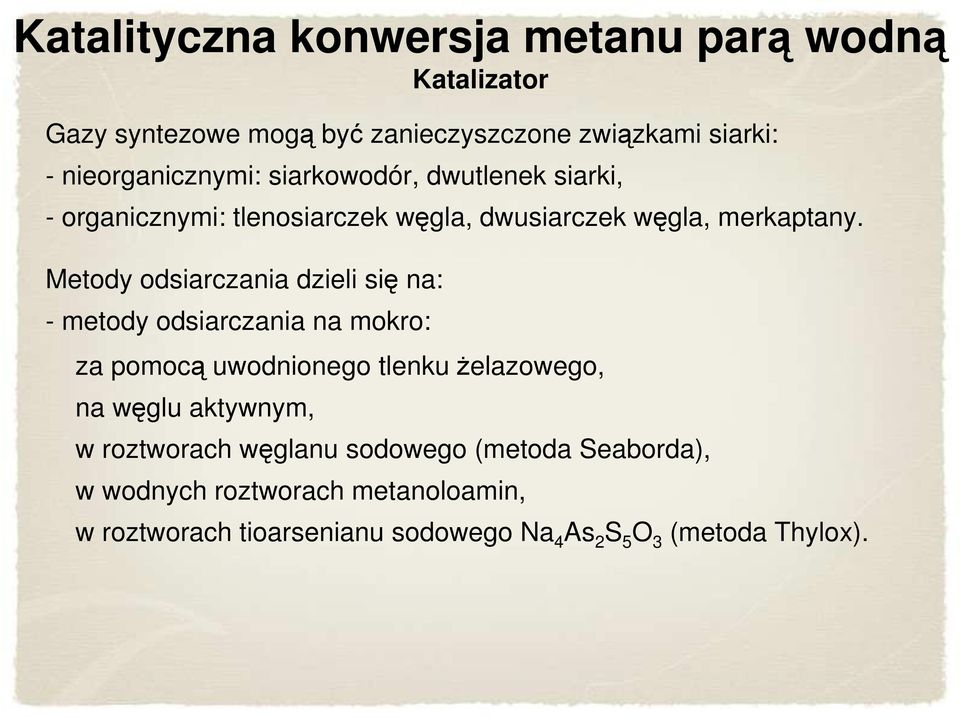

12 Katalityczna konwersja metanu parą wodną Katalizator Gazy syntezowe mogą być zanieczyszczone związkami siarki: - nieorganicznymi: siarkowodór, dwutlenek siarki, - organicznymi: tlenosiarczek węgla, dwusiarczek węgla, merkaptany. Metody odsiarczania dzieli się na: - metody odsiarczania na mokro: za pomocą uwodnionego tlenku Ŝelazowego, na węglu aktywnym, w roztworach węglanu sodowego (metoda Seaborda), w wodnych roztworach metanoloamin, w roztworach tioarsenianu sodowego Na 4 As 2 S 5 O 3 (metoda Thylox).

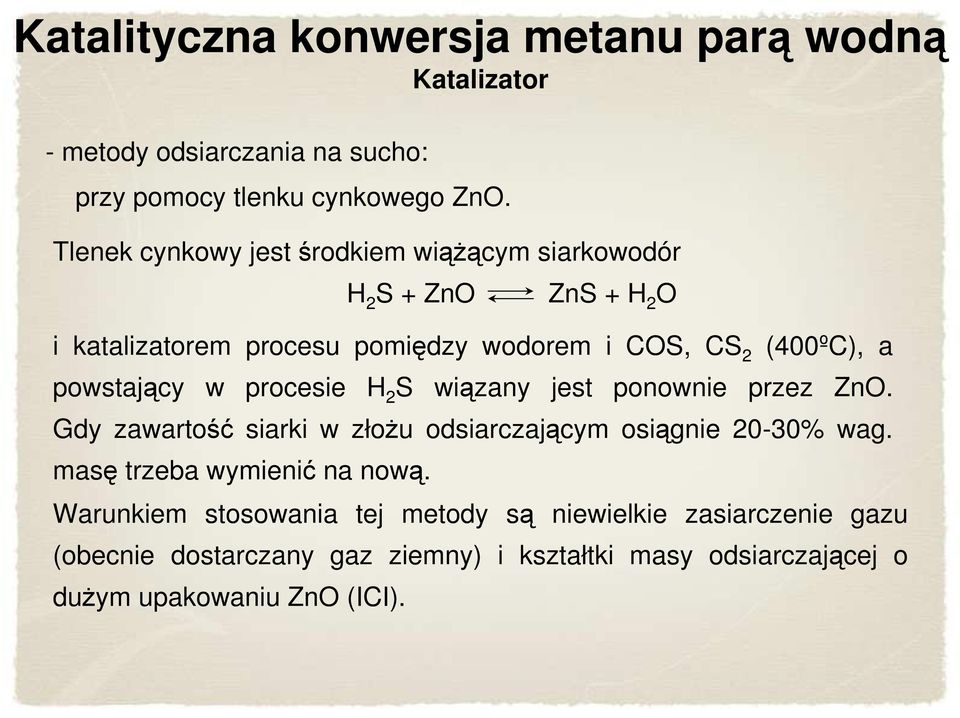

13 Katalityczna konwersja metanu parą wodną Katalizator - metody odsiarczania na sucho: przy pomocy tlenku cynkowego ZnO. Tlenek cynkowy jest środkiem wiąŝącym siarkowodór H 2 S + ZnO ZnS + H 2 O i katalizatorem procesu pomiędzy wodorem i COS, CS 2 (400ºC), a powstający w procesie H 2 S wiązany jest ponownie przez ZnO. Gdy zawartość siarki w złoŝu odsiarczającym osiągnie 20-30% wag. masę trzeba wymienić na nową. Warunkiem stosowania tej metody są niewielkie zasiarczenie gazu (obecnie dostarczany gaz ziemny) i kształtki masy odsiarczającej o duŝym upakowaniu ZnO (ICI).

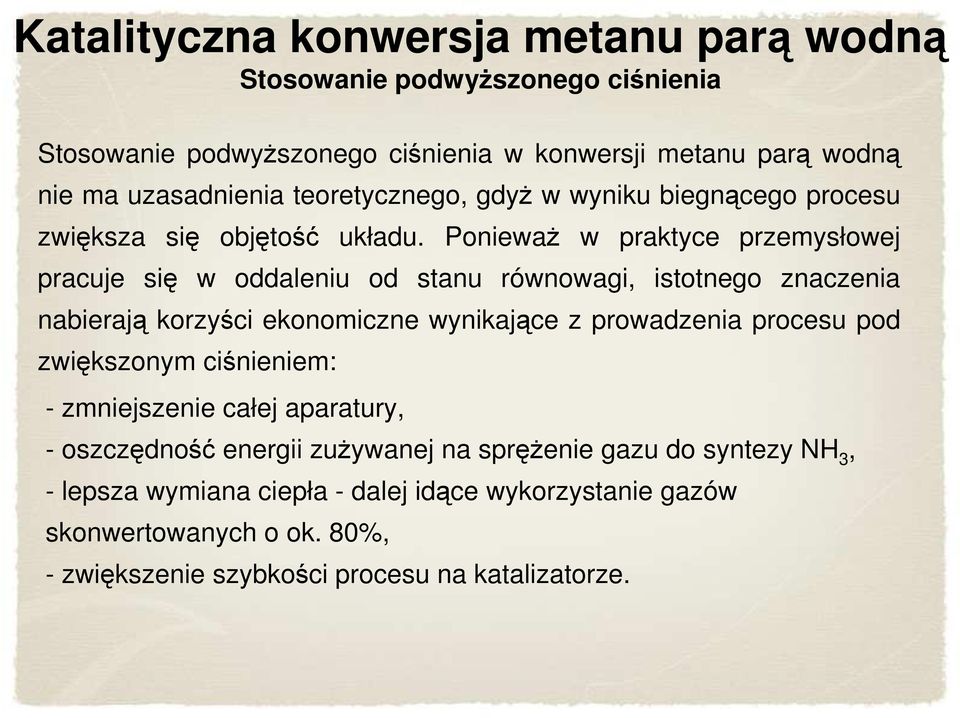

14 Katalityczna konwersja metanu parą wodną Stosowanie podwyŝszonego ciśnienia Stosowanie podwyŝszonego ciśnienia w konwersji metanu parą wodną nie ma uzasadnienia teoretycznego, gdyŝ w wyniku biegnącego procesu zwiększa się objętość układu. PoniewaŜ w praktyce przemysłowej pracuje się w oddaleniu od stanu równowagi, istotnego znaczenia nabierają korzyści ekonomiczne wynikające z prowadzenia procesu pod zwiększonym ciśnieniem: - zmniejszenie całej aparatury, - oszczędność energii zuŝywanej na spręŝenie gazu do syntezy NH 3, - lepsza wymiana ciepła - dalej idące wykorzystanie gazów skonwertowanych o ok. 80%, - zwiększenie szybkości procesu na katalizatorze.

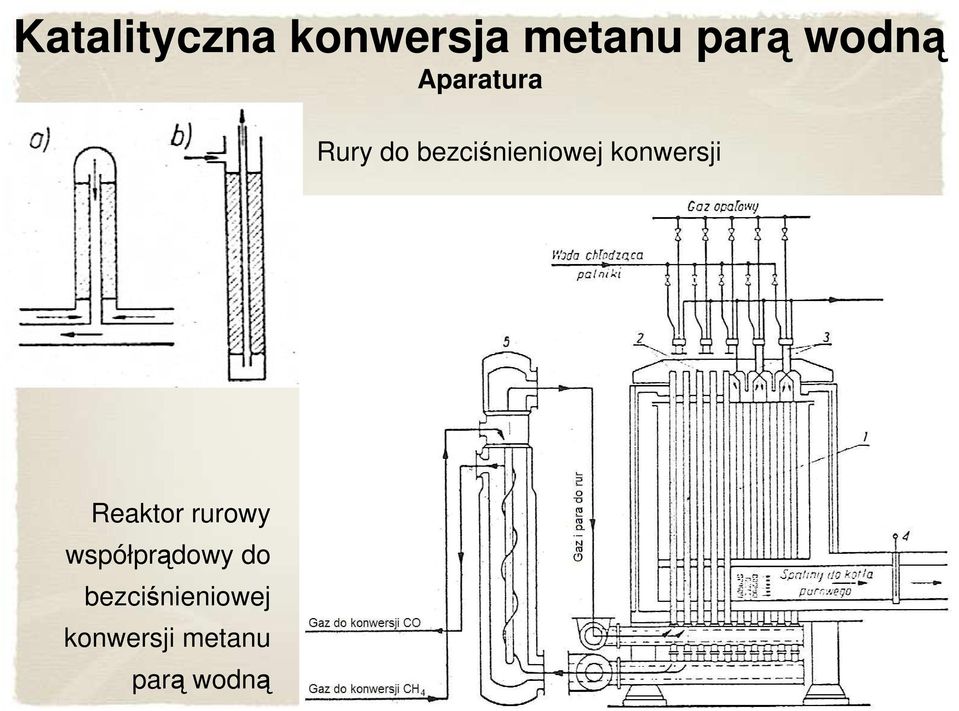

15 Katalityczna konwersja metanu parą wodną Aparatura Rury do bezciśnieniowej konwersji Reaktor rurowy współprądowy do bezciśnieniowej konwersji metanu parą wodną

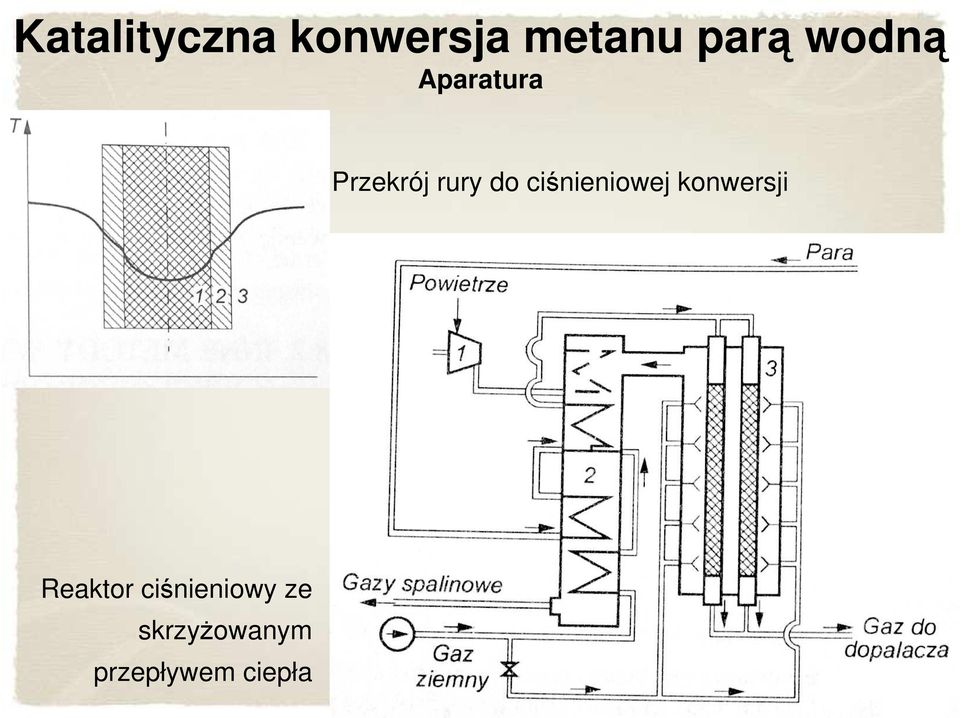

16 Katalityczna konwersja metanu parą wodną Aparatura Przekrój rury do ciśnieniowej konwersji Reaktor ciśnieniowy ze skrzyŝowanym przepływem ciepła

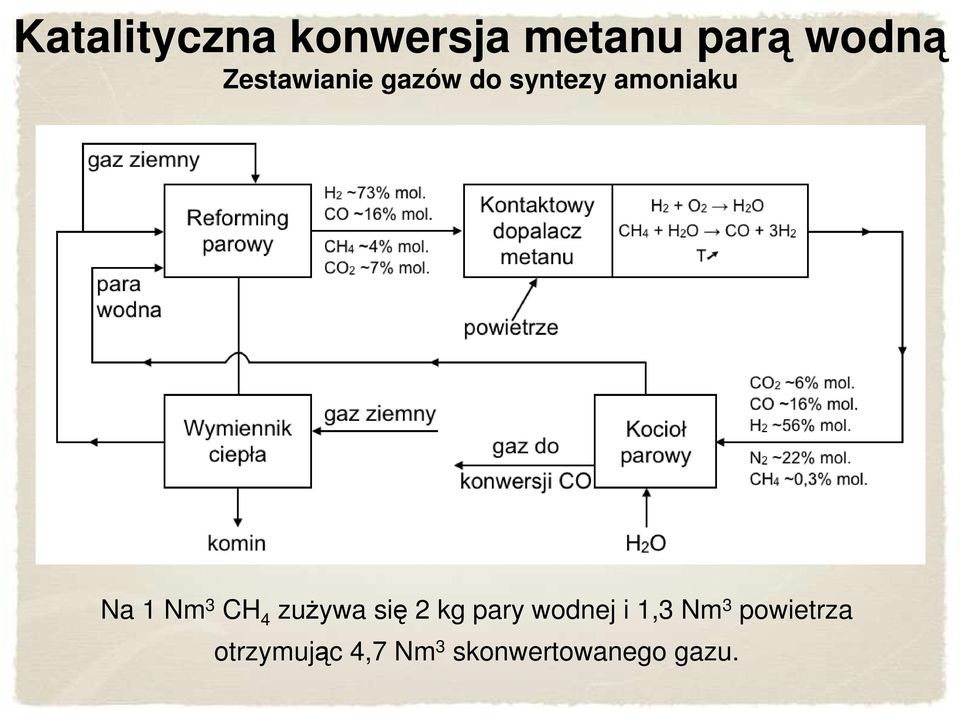

17 Katalityczna konwersja metanu parą wodną Zestawianie gazów do syntezy amoniaku Na 1 Nm 3 CH 4 zuŝywa się 2 kg pary wodnej i 1,3 Nm 3 powietrza otrzymując 4,7 Nm 3 skonwertowanego gazu.

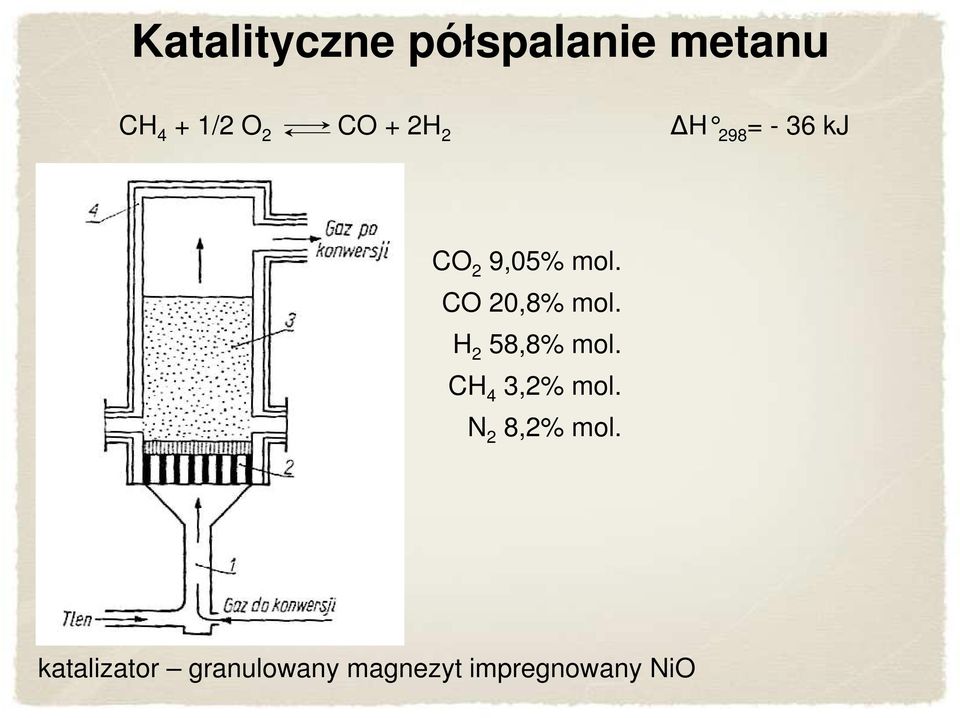

18 Katalityczne półspalanie metanu CH 4 + 1/2 O 2 CO + 2H 2 H 298 = - 36 kj CO 2 9,05% mol. CO 20,8% mol. H 2 58,8% mol. CH 4 3,2% mol. N 2 8,2% mol. katalizator granulowany magnezyt impregnowany NiO

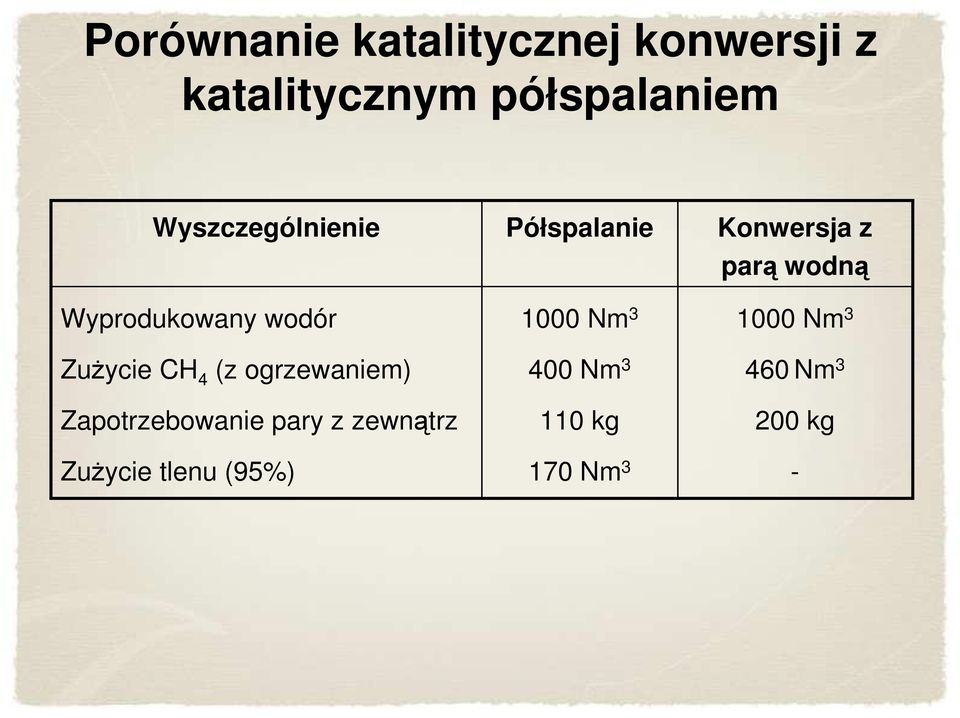

19 Porównanie katalitycznej konwersji z katalitycznym półspalaniem Wyszczególnienie Wyprodukowany wodór ZuŜycie CH 4 (z ogrzewaniem) Zapotrzebowanie pary z zewnątrz ZuŜycie tlenu (95%) Półspalanie 1000 Nm Nm kg 170 Nm 3 Konwersja z parą wodną 1000 Nm Nm kg -

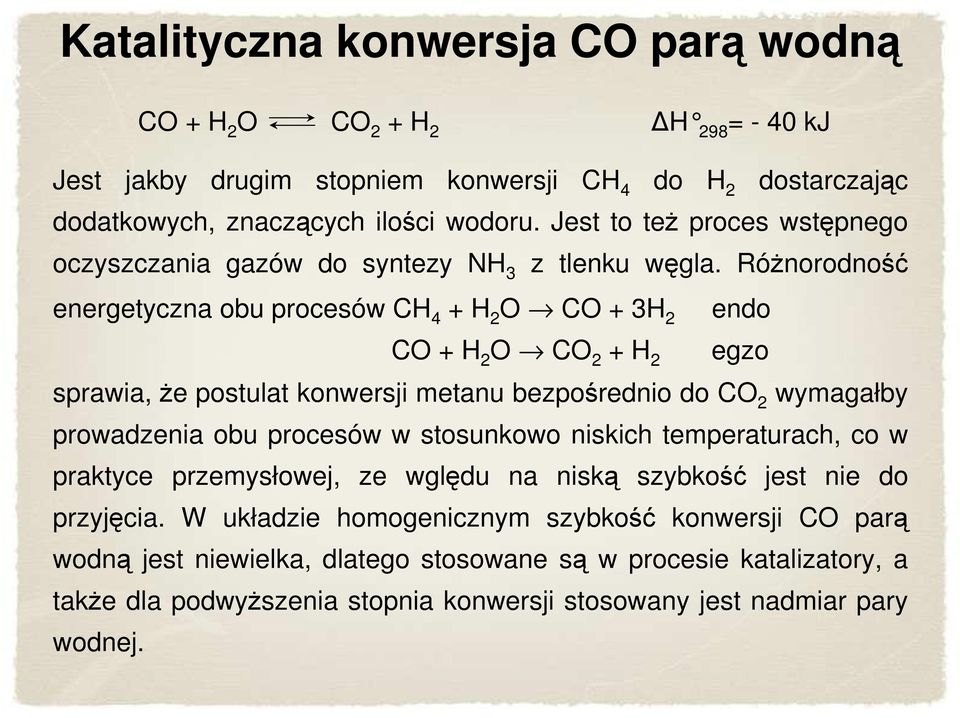

20 Katalityczna konwersja CO parą wodną CO + H 2 O CO 2 + H 2 H 298 = - 40 kj Jest jakby drugim stopniem konwersji CH 4 do H 2 dostarczając dodatkowych, znaczących ilości wodoru. Jest to teŝ proces wstępnego oczyszczania gazów do syntezy NH 3 z tlenku węgla. RóŜnorodność energetyczna obu procesów CH 4 + H 2 O CO + 3H 2 endo CO + H 2 O CO 2 + H 2 egzo sprawia, Ŝe postulat konwersji metanu bezpośrednio do CO 2 wymagałby prowadzenia obu procesów w stosunkowo niskich temperaturach, co w praktyce przemysłowej, ze wględu na niską szybkość jest nie do przyjęcia. W układzie homogenicznym szybkość konwersji CO parą wodną jest niewielka, dlatego stosowane są w procesie katalizatory, a takŝe dla podwyŝszenia stopnia konwersji stosowany jest nadmiar pary wodnej.

21 Katalityczna konwersja CO parą wodną Katalizator wysokotemperaturowy Jest aktywny w zakresie temperatur ºC. Jest to katalizator Ŝelazowy, zawierający ponad 80% Fe 2 O 3, aktywowany Cr 2 O 3 (ok. 7%), często z dodatkami MgO, Al 2 O 3 i K 2 O, formowany w ziarna o średnicy nieco ponad 10mm, najczęściej drogą pastylkowania, co zwiększa wytrzymałość mechaniczną ziaren. Prowadząc proces wobec nadmiaru pary wodnej moŝna na katalizatorze Ŝelazowo-chromowym obniŝyć stęŝenie CO w gazach wylotowych do ok. 2,5%. Katalizator jest stosunkowo odporny na zatrucie siarką zachowuje aktywność, gdy w gazie do konwersji ilość siarkowodoru nie przekracza 0,25 g H 2 S/Nm 3, a siarki organicznej 0,4 g/nm 3. Wytrzymuje krótkotrwałą pracę przy 0,5 g H 2 S/Nm 3. Katalizator pracuje kilka lat i wymieniany jest zwykle z powodu zbyt wysokiego wzrostu oporów przepływu na warstwie.

22 Katalityczna konwersja CO parą wodną Katalizator niskotemperaturowy Jest to katalizator miedziowy pracujący w temperaturach ºC i przy ciśnieniu konwersji 30 at. pozwalający obniŝyć zawartość CO w gazach po konwersji do 0,2%. Katalizator stosuje się w takich samych ilościach jak wysokotemperaturowy, ale gazy idące do konwersji nie mogą zawierać więcej niŝ 10 ppm COS. WraŜliwość miedzi na zatrucie siarką powoduje, Ŝe osadza się ją zwykle na tlenku cynku, promotorując katalizator Al 2 O 3 lub Cr 2 O 3, zapobiegającymi spiekaniu się katalizatora. Katalizator wytwarza się metodą współstrącania.

23 Katalityczna konwersja CO parą wodną Stosowanie podwyŝszonego ciśnienia Proces konwersji przebiega bez zmiany objętości, dlatego o stosowaniu podwyŝszonego ciśnienia nie decydują względy równowagowe, ale kinetyczne i ekonomiczne. - PodwyŜszenie ciśnienia powoduje kilkukrotny wzrost szybkości procesu na obu katalizatorach. - Wzrasta wydajność instalacji przy tych samych wielkościach aparatów. - Poprawia się szybkość wymiany ciepła. - Produkowana jest para o lepszych parametrach. - Nie trzeba spręŝać gazów przed procesem usuwania CO 2. - Wykorzystywane jest bezpośrednio ciśnienie gazu panujące w sieci przesyłowej.

24 Katalityczna konwersja CO parą wodną Aparatura Bezciśnieniowy konwertor półkowy, dwustopniowy Bezciśnieniowy konwertor rurkowy

25 Katalityczna konwersja CO parą wodną Aparatura Ciśnieniowy konwertor rurkowo-półkowy
