1 Pokrywa uchylna KD Q kwadratowa. Parametry: - materiał: poliamid, - z ramką do wykładzin miękkich lub kantem do terakoty, gresu itp., - dostosowane do grubości wykładzin = 5 mm, - otwór do wpuszczenia pokrywy w płytę podłogi podniesionej: 132 x 132 mm, - do wylewki konieczna puszka podłogowa UDH Q02 518, - min. zagłębienie pokrywy wyposaŝonej w puszki montaŝowe: 70 mm, - przeznaczona do montaŝu 2 gniazd standardu M45 (45 x 45 mm) + 1 pojedyńczy moduł pod RJ45. Widok otwartej (pustej) pokrywy KD Q R Pokrywa KD1 Q02 R wraz z 2 puszkami montaŝowymi skośnymi GBM2.

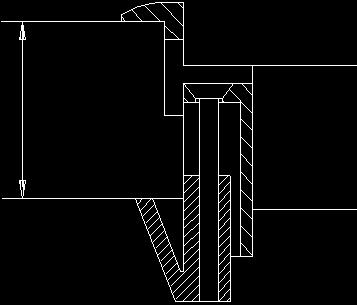

2 Pokrywa KD1 Q K z puszka montaŝową poziomą GBPM4 S. Pokrywa uchylna KD Q z ramką. Ramka słuŝy do dociśnięcia wykładziny miękkiej (dywan, pcv, itp.); zapobiega strzępieniu się przyciętych uprzednio wykładzin. Ramka z poliamidu; dostarczana w wykonaniu R5 (jeśli chodzi o grubość wykładziny = ca.5mm). MontaŜ pokrywy z ramką: po połoŝeniu wykładziny. Wymiary zewn. ramki : 155 x 155 mm. Oznaczenie pokrywy: KD Q R5..

3 1. Pokrywy do montaŝu w wylewkach betonowych. MontaŜ w puszkach podłogowych lub kanałach ESS, kanałach napodłogowych, itp. Oznaczenie KD1 Q R5. Mocowanie pokryw (uchwyty) w zakresie: 5 15 mm. Minimalna grubość ramy, np. puszki podłogowej UDH, wynosi zatem 5 mm. Uwaga: do montaŝu w wylewce konieczna puszka podłogowa UDH Q Pokrywy z ramką R5. Typ - Model kolor Wymiary otworu Nr katalogowy ramki(kantu) pod pokrywę(mm) KD1 Q R szary 132 x KD1 Q R beŝ KD1 Q R brąz KD1 Q R czarny Pokrywa KD1 Q02 R

4 1.2. Pokrywy z kantem K5. Kant K5 = pionowa krawędź o wys. 5 mm. Wykładzina klejona jest do kantu doczołowo. KD1 Q K szary 132 x KD1 Q K beŝ KD1 Q K brąz KD1 Q K czarny Pokrywa KD1 Q02 K Pokrywy do montaŝu w podłogach podwójnych (podniesionych). W zaleŝności od grubości płyty podłogi podniesionej oferowane są 2 wykonania pokryw uchylnych: - dla płyty o grubości: mm - wykonanie KD2, - dla płyty o grubości: mm - wykonanie KD3 Zestawimy teraz przykładowo pokrywy do podłóg podwójnych w wykonaniu KD3 (wykonanie KD2: na Ŝądanie): KD3 Q R szary 132 x KD3 Q R beŝ KD3 Q R brąz KD3 Q R czarny

5 2.1. Pokrywy w podłogach podniesionych wylewanych (lub prefabrykowane płyty na stopkach, np. Knauf Integral itp.) z pustą niszą od spodu (od strony surowego stropu). Mocowanie pokrywy: metalowe blaszki, zaciskające się przy wkręcaniu śruby. Uwagi: 1. przy tego typu podłogach nie potrzeba puszek podłogowych UDH 2. oznaczenie tego mocowania (wykonania pokrywy): KD0 3. waŝne jest staranne wykonanie otworu w takiej podłodze pod daną pokrywę; najczęściej poprzez wiercenie otworu pod okrągłe pokrywy lub stosowanie szalunków z pcv (wycinanych następnie po wykonaniu wylewki). Przekrój podłogi wylewanej, ale z niszami od strony stropu. Widoczne szalunki pod pokrywy uchylne. Zaciskanie (mocowanie) pokrywy uchylnej w wykonaniu KD0

6 Zestawienie pokryw KD0 Q R5 KD0 Q R szary 132 x KD0 Q R beŝ KD0 Q R brąz KD0 Q R czarny WyposaŜenie pokryw Q Do kaŝdej pokrywy Q (wybranej w wykonaniu wg potrzeby) naleŝy bezwzględnie zamówić: 1. 1 szt. puszka montaŝowa GBPM4 D, nr katalogowy: MoŜna w niej zamontować 2 gniazda standardu M45 z 45 mm (lub 4 pojedyńcze moduły 22,5 x 45 mm). MontaŜ gniazd w puszce poziomy! Uwaga: zamiast puszki montaŝowej GBPM4 D moŝna zastosować zamkniętą od spodu puszkę montaŝową GBPM4 S, nr katalog Widok puszki montaŝowej gniazd GBPM4 D. Otwartej od spodu.

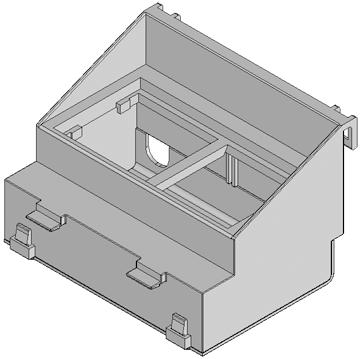

7 Widok puszki montaŝowej GBPM4 S. Zamkniętej od spodu. 2. Zamiast jednej puszki GBPM4 (do poziomego montaŝu gniazd) moŝna zastosować 2 pojedyńcze puszki montaŝowe GBM2; kaŝda z otworem pod pojedyncze gniazdo 45 x 45 mm (= 2 pojedyńcze moduły M45). Do skośnego montaŝu gniazd M45! Nr katalogowy takiej puszki: Pokrywa Q02 R z 2 puszkami montaŝowymi GBM2; do skośnego montaŝu 2 gniazd 45 x 45 mm. 3. Wybór puszek montaŝowych (do montaŝu poziomego lub skośnego gniazd) - dowolny.
