1 Załącznik nr 8 do SIWZ Charakterystyka i wytyczne projektowe dla budynków użyteczności publicznej, które będą poddane audytowi energetycznemu i termomodernizacji z uwzględnieniem instalacji ogniw fotowoltaicznych, wymiany oświetlenia na energooszczędne: Część I: 1. Budynek II Liceum Ogólnokształcącego, ul. Tadeusza Kościuszki 131, Starogard Gdański, działka nr 255/5 obręb Ogólna charakterystyka istniejącego budynku: Budynek pochodzi z 1890 r. Powierzchnia użytkowa wynosi 2810m2, Kubatura m3. Budynek trzykondygnacyjny, Budynek dwupiętrowy, częściowo podpiwniczony z użytkowym poddaszem. Okna w ostatnich latach zostały wymienione na stolarkę PCV. Dach spadzisty dwustronny; w większej części dachu znajdują się erkle dachowe z oknami do pomieszczeń szkolnych. Więźba drewniana, kryty blachą falistą i na części płaskiej papą (część dachu jest płaska + dach spadzisty dwustronny) metraż - ca'1250 m2 ( w tym papa ca'180 m2) Stropy drewniane Ściany zewnętrzne nadziemia: mury ceglane, grubość w konstrukcjach ca' 45 cm Rodzaj ogrzewania: Centralne ogrzewanie (ogrzewanie ze STAR PECU) Węzeł cieplny- moc zamówiona 0,26 MW Grupa taryfowa C21 Węzeł dla wszystkich budynków oprócz sali sportowej i budynku pracowni komputerowych z biurem i nie użytkowanym mieszkaniem) Instalacja c.o. wewnętrzna stara, obieg otwarty, na strychu znajduje się naczynie wyrównawcze w złym stanie - elementy grzewcze: grzejniki żeliwne, stalowe dwupłytowe, fawiery, rury - źródło ciepłej wody: bojlery elektryczne (brak wewnętrznej instalacji do rozprowadzenia ciepłej wody- węzeł cieplny przygotowany przez STAR PEC do podłączenia pod pobór ciepłej wody) Spora część budynku głównego wymaga wykonania izolacji pionowej i poziomej ścian piwnic wraz z drenażem ze względu na zawilgocenie ścian. docieplenie ścian zewnętrznych, 1/7

Powierzchnia użytkowa wynosi 2810m2, Kubatura 12400 m3. Budynek trzykondygnacyjny, Budynek dwupiętrowy, częściowo podpiwniczony z użytkowym poddaszem.

2 docieplenie stropodachu z wymianą pokrycia dachu, kolektory słoneczne, rekuperatory, 2. Budynek z aulą i zapleczem wf w II Liceum Ogólnokształcącym, ul. Tadeusza Kościuszki 131, Starogard Gdański, działka nr 255/5 obręb Ogólna charakterystyka istniejącego budynku Powierzchnia użytkowa wynosi 930m2, Kubatura 4400 m3. Rok budowy lata 60-te XX wieku, Budynek trzykondygnacyjny Budynek jednopiętrowy, w całości podpiwniczony, Stolarka okienna PCV. Dach betonowy płaski pokryty papą termozgrzewalną metraż ca' 350 m2 Stropy betonowe, Ściany zewnętrzne nadziemia: gazobeton cegła, grubość w konstrukcjach ca' 50 cm Rodzaj ogrzewania: centralne ogrzewanie (ogrzewanie ze STAR PECU parametry i źródło jak w budynku głównym) elementy grzewcze: grzejniki stalowe dwupłytowe, źródło ciepłej wody: bojler elektryczny i trzy ogrzewacze wody mieszczące się w piwnicy ogrzewające wodę dla zaplecza wf (3x 500l x 5000 Wat)- umywalki i prysznice 3. Budynek łącznika w II Liceum Ogólnokształcącego ul. Tadeusza Kościuszki 131, Starogard Gdański, działka nr 255/5 obręb Ogólna charakterystyka istniejącego budynku Powierzchnia użytkowa wynosi 280 m2, Kubatura 1260 m3. 2/7

Rok budowy lata 60-te XX wieku, Budynek trzykondygnacyjny Budynek jednopiętrowy, w całości podpiwniczony, Stolarka okienna PCV.

3 Rok budowy lata 70-te XX wieku, Budynek częściowo parterowy, częściowo piętrowy, niepodpiwniczony, Stolarka okienna PCV. Dach płaski, betonowy pokryty papą termozgrzewalną, metraż ca' 220 m2. Stropy betonowe. Ściany zewnętrzne nadziemia: gazobeton, grubość w konstrukcjach ca' 25 cm Rodzaj ogrzewania: centralne ogrzewanie (ogrzewanie ze STAR PECU parametry i źródło jak w budynku głównym) elementy grzewcze: grzejniki żeliwne i stalowe dwupłytowe, źródło ciepłej wody: bojlery elektryczne (brak wewnętrznej instalacji do rozprowadzenia ciepłej wody) docieplenie ścian zewnętrznych, Kolektory słoneczne, rekuperatory 4. Budynek hali sportowej w II Liceum Ogólnokształcącym ul. Tadeusza Kościuszki 131, Starogard Gdański, działka nr 255/5 obręb Ogólna charakterystyka istniejącego budynku: Rok zabudowy 2008 r. konstrukcja namiotowa ze ścianami szczytowymi murowanymi, przykryty powłoką polietylenową. powierzchnia użytkowa wynosi 909 m2 obiekt jednokondygnacyjny, kubatura budynku 5810m3 dach eliptyczny (półokrągły) na konstrukcji z systemowych kratownic stalowych pokryty powłoką polietylenową (DURA WEAVE II FR) stropy- brak Ściany zewnętrzne nadziemia: beton i cegła, grubość w konstrukcjach ca' 25 cm, szczyty sali sportowej ścianki na wys. 2,4 m + ścianki z powłoki polietylenowej o powierzchni ca' 250 m2 3/7

Ściany zewnętrzne nadziemia: gazobeton, grubość w konstrukcjach ca' 25 cm Rodzaj ogrzewania: centralne ogrzewanie (ogrzewanie ze STAR PECU parametry i źródło jak w budynku głównym) elementy grzewcze:

4 Rodzaj ogrzewania: gazowe- promienniki umieszczone na wysokości zamontowane na konstrukcji stalowej (moc umowna 15m3 na godzinę, grupa taryfowa W5) elementy grzewcze: promienniki gazowe zamontowane do konstrukcji stalowej na wysokości (promiennik DH szt. i promiennik EHL U1 szt.), poniżej górnej powłoki stanowiącej dach sali sportowej) źródło ciepłej wody: na samej sali nie ma wody Wymiana oświetlenia na energooszczędne, Docieplenie ścian zewnętrznych i powłoki polietylenowej, Kolektory słoneczne, Rekuperatory, Docieplenie stropodachu. Średnie roczne zużycie energii cieplnej dla obiektów II Liceum Ogólnokształcącego wynosi 1650 GJ, natomiast zużycie energii elektrycznej MWh. Źródłem ogrzewania dla w/w obiektów jest miejska sieć ciepłownicza, a dla Hali Sportowej II LO jest gaz z sieci miejskiej. Zamawiający dysponuje dokumentacją obiektów na cele projektowe w wersji ksero. Część II 1. Budynek internatu przy Technikum im. J. Hallera w Owidzu, ul. Szkolna 6, Jabłowo, działka nr 132/20 obręb Janowo, gmina Starogard Gdański 1.1 Ogólna charakterystyka istniejącego budynku: Powierzchnia użytkowa wynosi 1050m2, Kubatura 9450 m3. Rok budowy lata 70-te XX wieku, Budynek czterokondygnacyjny, Budynek jest częściowo jedno-, częściowo dwupiętrowy, w części podpiwniczony. Stolarka okienna PCV Dach: żelbetowy pokryty papą asfaltową, 600 m2 powierzchni z kominkami wentylacyjnymi, Stopy żelbetowe, Fundamenty: żelbetowe, ściany: beton komórkowy (gazobeton), grubość 24 cm, Ilość użytkowników: 80 wychowanków, 10 lokatorów oraz 300 uczniów Ogrzewanie- własna kotłownia na biomasę: paliwo - pellet, Elementy grzewcze: grzejniki żeliwne, 4/7

), poniżej górnej powłoki stanowiącej dach sali sportowej) źródło ciepłej wody: na samej sali nie ma wody Wymiana oświetlenia na energooszczędne, Docieplenie ścian zewnętrznych i powłoki

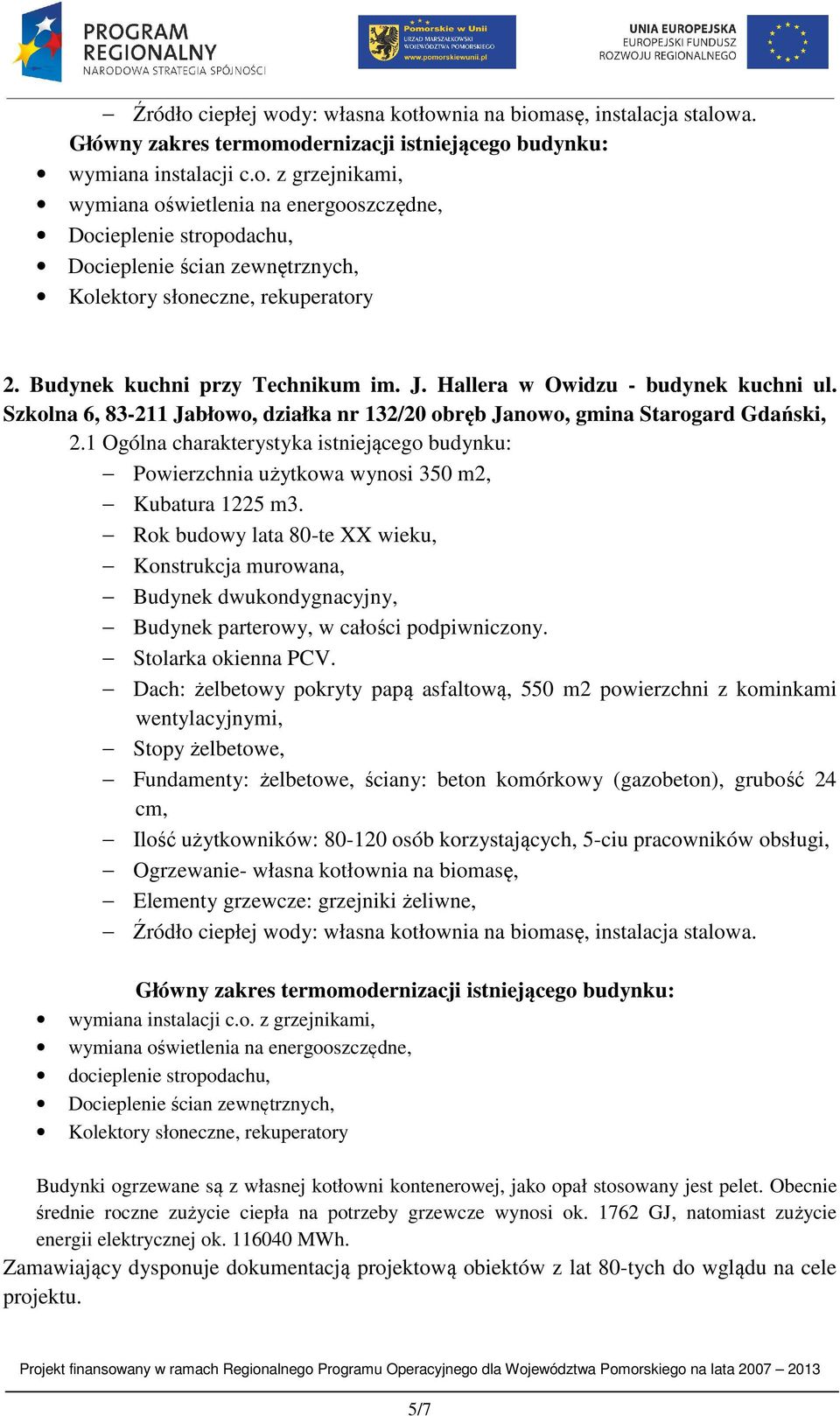

5 Źródło ciepłej wody: własna kotłownia na biomasę, instalacja stalowa. Docieplenie stropodachu, Docieplenie ścian zewnętrznych, Kolektory słoneczne, rekuperatory 2. Budynek kuchni przy Technikum im. J. Hallera w Owidzu - budynek kuchni ul. Szkolna 6, Jabłowo, działka nr 132/20 obręb Janowo, gmina Starogard Gdański, 2.1 Ogólna charakterystyka istniejącego budynku: Powierzchnia użytkowa wynosi 350 m2, Kubatura 1225 m3. Rok budowy lata 80-te XX wieku, Budynek dwukondygnacyjny, Budynek parterowy, w całości podpiwniczony. Stolarka okienna PCV. Dach: żelbetowy pokryty papą asfaltową, 550 m2 powierzchni z kominkami wentylacyjnymi, Stopy żelbetowe, Fundamenty: żelbetowe, ściany: beton komórkowy (gazobeton), grubość 24 cm, Ilość użytkowników: osób korzystających, 5-ciu pracowników obsługi, Ogrzewanie- własna kotłownia na biomasę, Elementy grzewcze: grzejniki żeliwne, Źródło ciepłej wody: własna kotłownia na biomasę, instalacja stalowa. Docieplenie ścian zewnętrznych, Kolektory słoneczne, rekuperatory Budynki ogrzewane są z własnej kotłowni kontenerowej, jako opał stosowany jest pelet. Obecnie średnie roczne zużycie ciepła na potrzeby grzewcze wynosi ok GJ, natomiast zużycie energii elektrycznej ok MWh. Zamawiający dysponuje dokumentacją projektową obiektów z lat 80-tych do wglądu na cele projektu. 5/7

1 Ogólna charakterystyka istniejącego budynku: Powierzchnia użytkowa wynosi 350 m2, Kubatura 1225 m3.

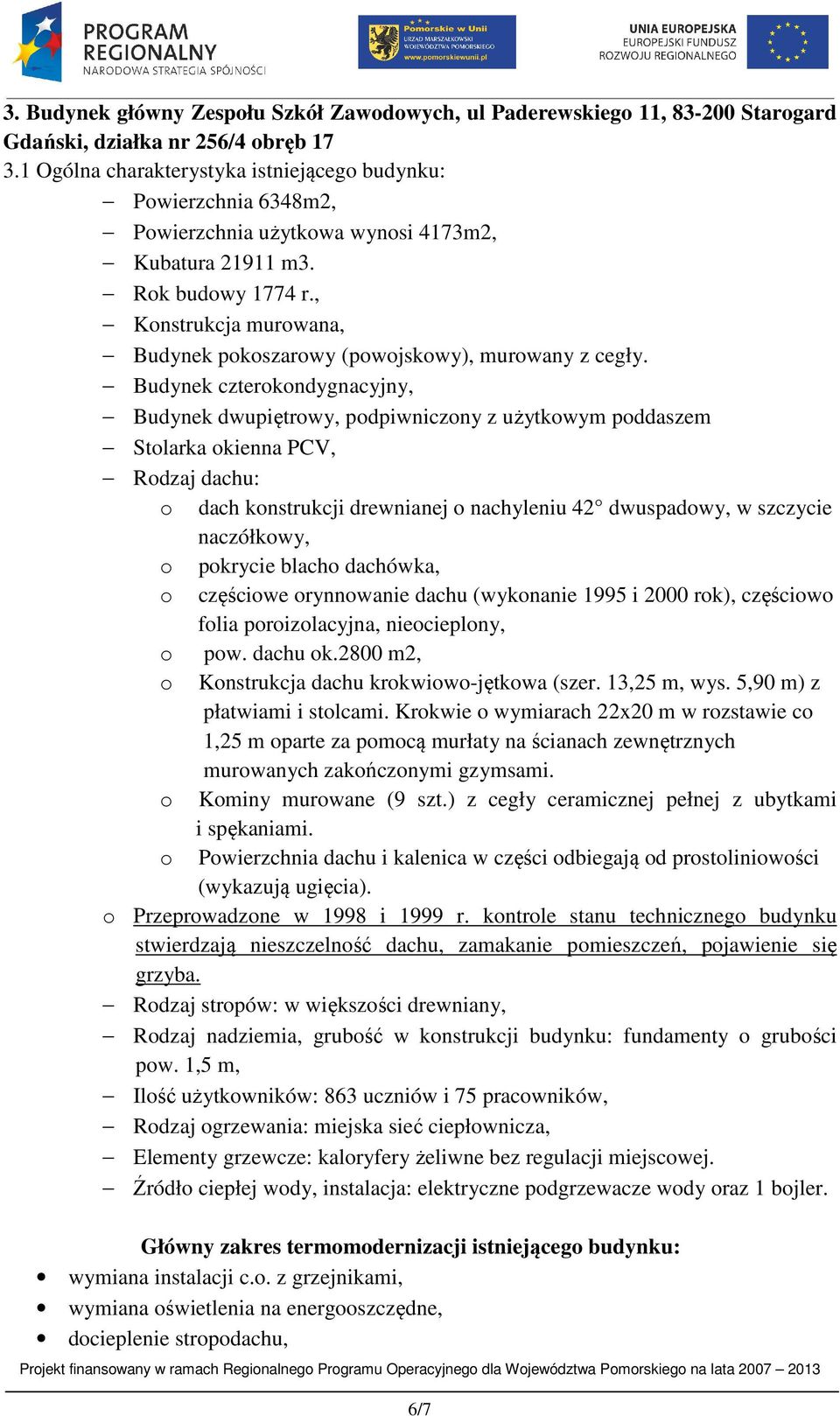

6 3. Budynek główny Zespołu Szkół Zawodowych, ul Paderewskiego 11, Starogard Gdański, działka nr 256/4 obręb Ogólna charakterystyka istniejącego budynku: Powierzchnia 6348m2, Powierzchnia użytkowa wynosi 4173m2, Kubatura m3. Rok budowy 1774 r., Budynek pokoszarowy (powojskowy), murowany z cegły. Budynek czterokondygnacyjny, Budynek dwupiętrowy, podpiwniczony z użytkowym poddaszem Stolarka okienna PCV, Rodzaj dachu: o dach konstrukcji drewnianej o nachyleniu 42 dwuspadowy, w szczycie naczółkowy, o pokrycie blacho dachówka, o częściowe orynnowanie dachu (wykonanie 1995 i 2000 rok), częściowo folia poroizolacyjna, nieocieplony, o pow. dachu ok.2800 m2, o Konstrukcja dachu krokwiowo-jętkowa (szer. 13,25 m, wys. 5,90 m) z płatwiami i stolcami. Krokwie o wymiarach 22x20 m w rozstawie co 1,25 m oparte za pomocą murłaty na ścianach zewnętrznych murowanych zakończonymi gzymsami. o Kominy murowane (9 szt.) z cegły ceramicznej pełnej z ubytkami i spękaniami. o Powierzchnia dachu i kalenica w części odbiegają od prostoliniowości (wykazują ugięcia). o Przeprowadzone w 1998 i 1999 r. kontrole stanu technicznego budynku stwierdzają nieszczelność dachu, zamakanie pomieszczeń, pojawienie się grzyba. Rodzaj stropów: w większości drewniany, Rodzaj nadziemia, grubość w konstrukcji budynku: fundamenty o grubości pow. 1,5 m, Ilość użytkowników: 863 uczniów i 75 pracowników, Rodzaj ogrzewania: miejska sieć ciepłownicza, Elementy grzewcze: kaloryfery żeliwne bez regulacji miejscowej. Źródło ciepłej wody, instalacja: elektryczne podgrzewacze wody oraz 1 bojler. 6/7

Budynek czterokondygnacyjny, Budynek dwupiętrowy, podpiwniczony z użytkowym poddaszem Stolarka okienna PCV, Rodzaj dachu: o dach konstrukcji drewnianej o nachyleniu 42 dwuspadowy, w szczycie

7 kolektory słoneczne, rekuperatory. Źródłem ogrzewania jest miejska sieć ciepłownicza. Średnie zużycie energii cieplnej na pokrycie potrzeb wynosi ok GJ na rok, zaś energii elektrycznej ok MWh. Zamawiający dysponuje projektem budowlanym z roku 2009 (dot. modernizacji instalacji centralnego ogrzewania) zawierający rzuty poszczególnych kondygnacji budynku oraz projekt budowlany remontu części dachu z roku 2000 r. UWAGA OGÓLNA: W przypadku zastosowania materiału izolacyjnego (ściany, stropy piwnic, podłogi na gruncie, czy stropodachy) o lepszym współczynniku izolacyjności cieplnej, dopuszczalne jest zmniejszenie grubości izolacji z zachowaniem wytycznych określonych dla poszczególnych przegród każdego z w/w obiektów w części I,II i III. 7/7

modernizacji instalacji centralnego ogrzewania) zawierający rzuty poszczególnych kondygnacji budynku oraz projekt budowlany remontu części dachu z roku 2000 r.
