1 Próbny egzamin potwierdzający kwalifikacje zawodowe w zawodzie technik budownictwa część praktyczna Zespół Szkół Nr 2 w Bochni rok szkolny 2007/2008 symbol cyfrowy zawodu 311[04] Imię i nazwisko... klasa... Firma XXX ma wykonać strop gęstożebrowy Fert 45 nad I kondygnacją budynku gospodarczego. Opracuj projekt realizacji prac związanych z wykonaniem stropu Fert 45 wraz z wieńcami. Beton będzie dostarczany na budowę z wytwórni i podawany na strop za pomocą pompy do betonu. Na czas wykonywania robót na placu budowy będzie zamontowane rusztowanie typu Warszawa oraz wyciąg przyścienny. Materiały na deskowanie i stemplowanie oraz zbrojenie będzie składowane na placu budowy. Przyjęto jednokrotne zużycie deskowania. Projekt realizacji prac powinien zawierać: - tytuł - założenia do projektu realizacji prac - wykaz stali zbrojeniowej - przedmiar robót - zestawienie robocizny, materiałów i sprzętu na sporządzone na podstawie przedmiaru robót dla poszczególnych robót - zestawienie robocizny, materiałów i sprzętu dla całości robót - wykaz robót z uwzględnieniem kolejności ich wykonania Dokumentację do wykonania zadania stanowią: - rysunki rzutu i przekrojów stropu załącznik nr 1 - tablice z KNR 2-02 załącznik nr 2. Projekt opracuj z wykorzystaniem załączników, kalkulatora oraz przyborów kreślarskich. Czas wykonania zadania 180 minut.

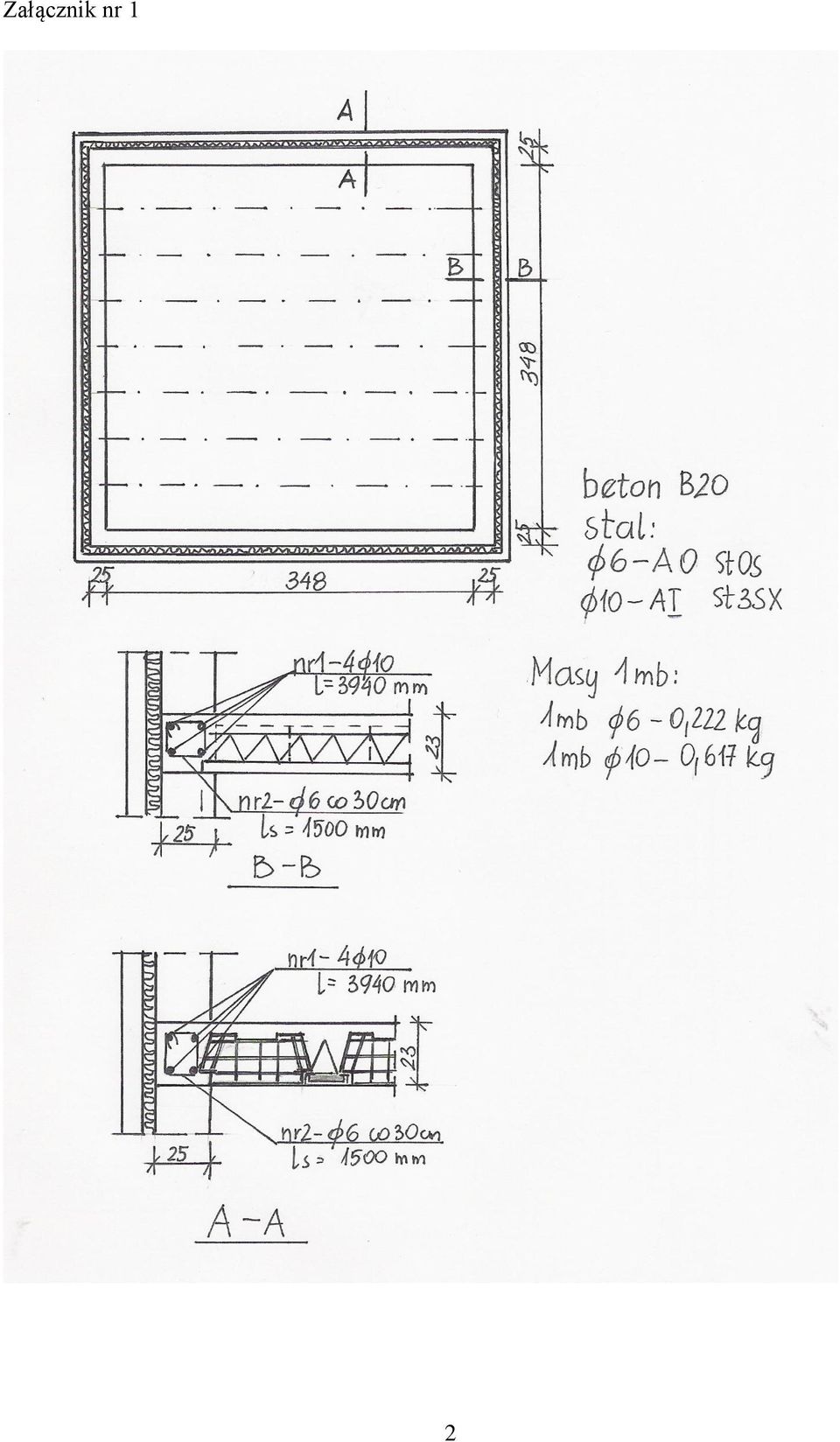

2 Załącznik nr 1 2

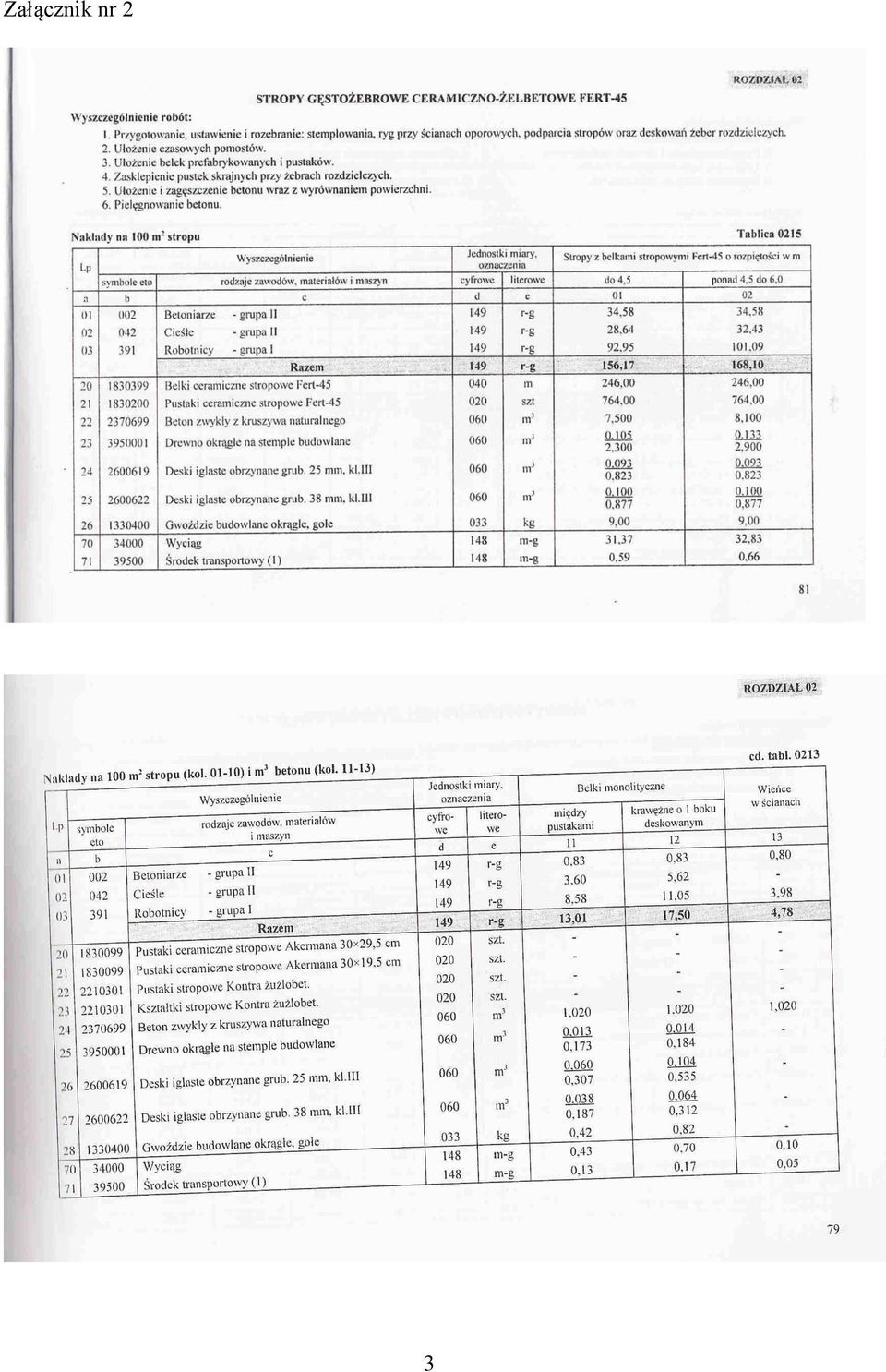

3 Załącznik nr 2 3

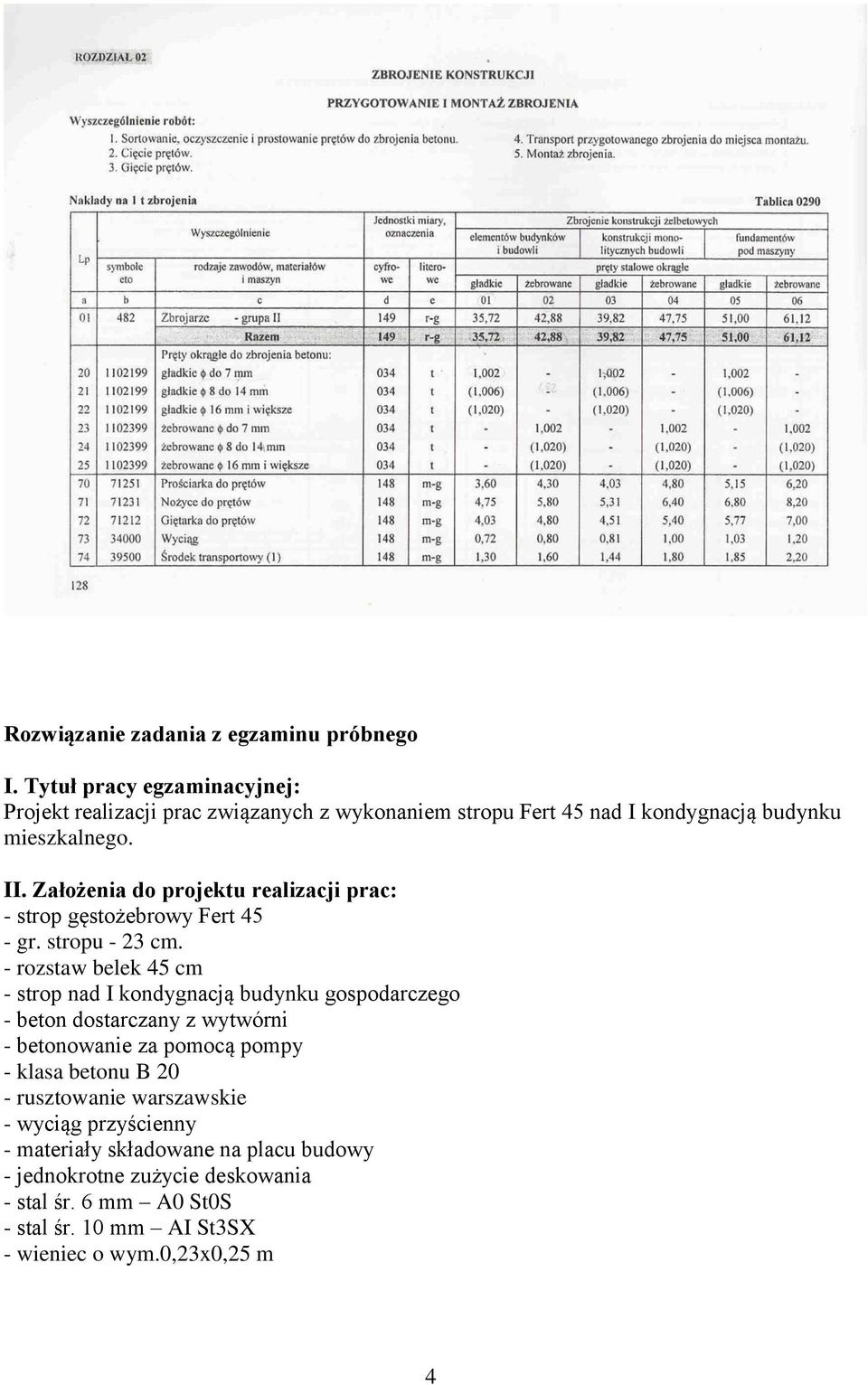

4 Rozwiązanie zadania z egzaminu próbnego I. Tytuł pracy egzaminacyjnej: Projekt realizacji prac związanych z wykonaniem stropu Fert 45 nad I kondygnacją budynku mieszkalnego. II. Założenia do projektu realizacji prac: - strop gęstożebrowy Fert 45 - gr. stropu - 23 cm. - rozstaw belek 45 cm - strop nad I kondygnacją budynku gospodarczego - beton dostarczany z wytwórni - betonowanie za pomocą pompy - klasa betonu B 20 - rusztowanie warszawskie - wyciąg przyścienny - materiały składowane na placu budowy - jednokrotne zużycie deskowania - stal śr. 6 mm A0 St0S - stal śr. 10 mm AI St3SX - wieniec o wym.0,23x0,25 m 4

5 IV. Przedmiar robót. Lp Podstawa wyceny 1 KNR /01 Opis robót. Obliczenia Strop Fert 45 3,48 x 3,48 Jednostka m 2 Ilość jednostek 12,11 2 KNR /13 Wieńce [3,48 x 2 + (3, x 0,25) x 2] x 0,25x0,23 0, KNR /01 Przygotowanie i montaż stali zbrojeniowej pręty gładkie Φ6 16,65 kg = 0,01665 t Φ10 38,90 kg = 0,03890 t t 0,

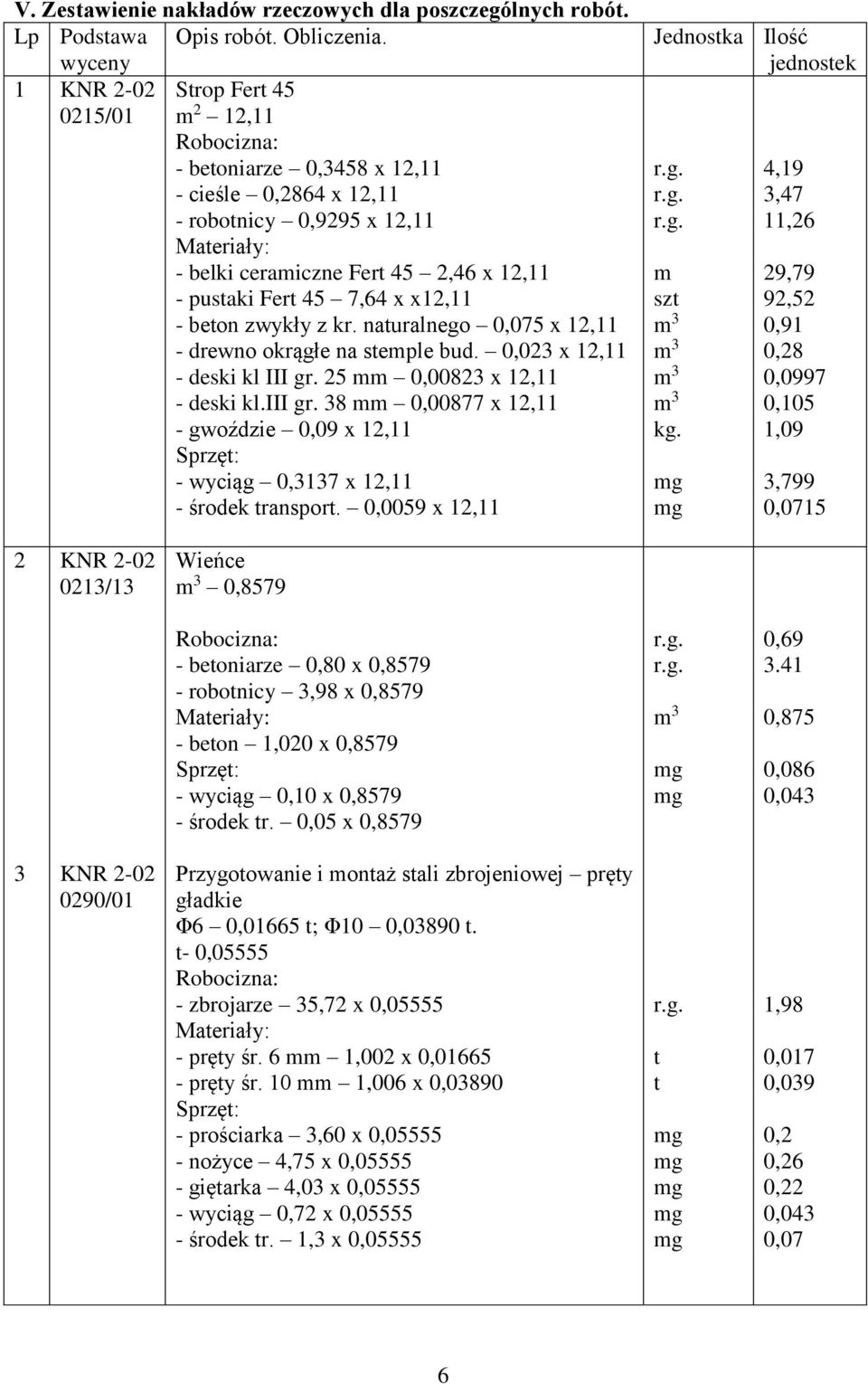

6 V. Zestawienie nakładów rzeczowych dla poszczególnych robót. Lp Podstawa Opis robót. Obliczenia. wyceny 1 KNR 2-02 Strop Fert /01 m 2 12,11 Robocizna: - betoniarze 0,3458 x 12,11 - cieśle 0,2864 x 12,11 - robotnicy 0,9295 x 12,11 Materiały: - belki ceramiczne Fert 45 2,46 x 12,11 - pustaki Fert 45 7,64 x x12,11 - beton zwykły z kr. naturalnego 0,075 x 12,11 - drewno okrągłe na stemple bud. 0,023 x 12,11 - deski kl III gr. 25 mm 0,00823 x 12,11 - deski kl.iii gr. 38 mm 0,00877 x 12,11 - gwoździe 0,09 x 12,11 Sprzęt: - wyciąg 0,3137 x 12,11 - środek transport. 0,0059 x 12,11 Jednostka Ilość jednostek m szt kg. 4,19 3,47 11,26 29,79 92,52 0,91 0,28 0,0997 0,105 1,09 3,799 0, KNR /13 Wieńce 0,8579 Robocizna: - betoniarze 0,80 x 0, robotnicy 3,98 x 0,8579 Materiały: - beton 1,020 x 0,8579 Sprzęt: - wyciąg 0,10 x 0, środek tr. 0,05 x 0,8579 0, ,875 0,086 0,043 3 KNR /01 Przygotowanie i montaż stali zbrojeniowej pręty gładkie Φ6 0,01665 t; Φ10 0,03890 t. t- 0,05555 Robocizna: - zbrojarze 35,72 x 0,05555 Materiały: - pręty śr. 6 mm 1,002 x 0, pręty śr. 10 mm 1,006 x 0,03890 Sprzęt: - prościarka 3,60 x 0, nożyce 4,75 x 0, giętarka 4,03 x 0, wyciąg 0,72 x 0, środek tr. 1,3 x 0,05555 t t 1,98 0,017 0,039 0,2 0,26 0,22 0,043 0,07 6

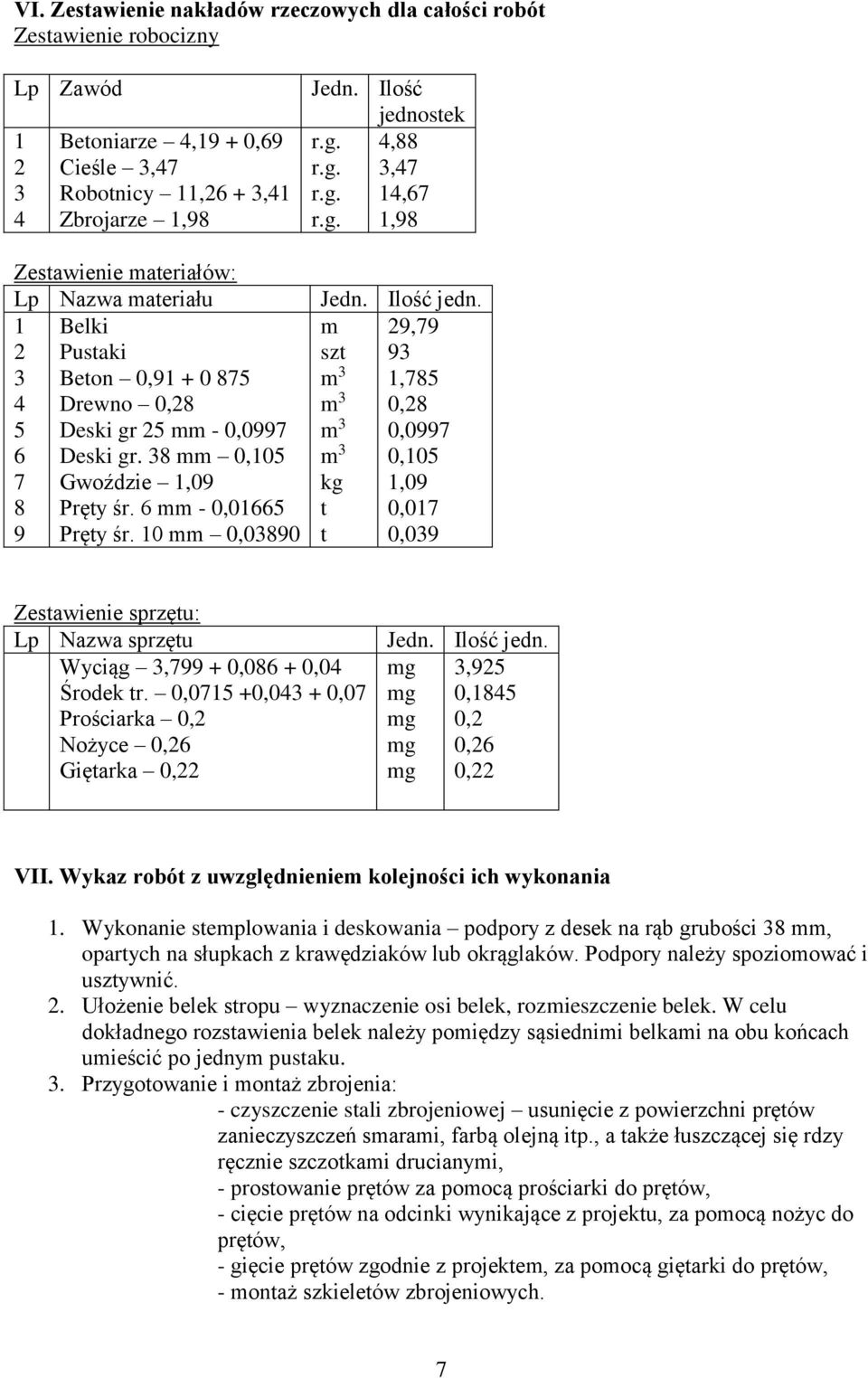

7 VI. Zestawienie nakładów rzeczowych dla całości robót Zestawienie robocizny Lp Zawód Betoniarze 4,19 + 0,69 Cieśle 3,47 Robotnicy 11,26 + 3,41 Zbrojarze 1,98 Zestawienie materiałów: Lp Nazwa materiału 1 Belki 2 Pustaki 3 Beton 0, Drewno 0,28 5 Deski gr 25 mm - 0, Deski gr. 38 mm 0,105 7 Gwoździe 1,09 8 Pręty śr. 6 mm - 0, Pręty śr. 10 mm 0,03890 Jedn. Ilość jednostek 4,88 3,47 14,67 1,98 Jedn. Ilość jedn. m 29,79 szt 93 1,785 0,28 0,0997 0,105 kg 1,09 t 0,017 t 0,039 Zestawienie sprzętu: Lp Nazwa sprzętu Wyciąg 3, , ,04 Środek tr. 0, , ,07 Prościarka 0,2 Nożyce 0,26 Giętarka 0,22 Jedn. Ilość jedn. 3,925 0,1845 0,2 0,26 0,22 VII. Wykaz robót z uwzględnieniem kolejności ich wykonania 1. Wykonanie stemplowania i deskowania podpory z desek na rąb grubości 38 mm, opartych na słupkach z krawędziaków lub okrąglaków. Podpory należy spoziomować i usztywnić. 2. Ułożenie belek stropu wyznaczenie osi belek, rozmieszczenie belek. W celu dokładnego rozstawienia belek należy pomiędzy sąsiednimi belkami na obu końcach umieścić po jednym pustaku. 3. Przygotowanie i montaż zbrojenia: - czyszczenie stali zbrojeniowej usunięcie z powierzchni prętów zanieczyszczeń smarami, farbą olejną itp., a także łuszczącej się rdzy ręcznie szczotkami drucianymi, - prostowanie prętów za pomocą prościarki do prętów, - cięcie prętów na odcinki wynikające z projektu, za pomocą nożyc do prętów, - gięcie prętów zgodnie z projektem, za pomocą giętarki do prętów, - montaż szkieletów zbrojeniowych. 7

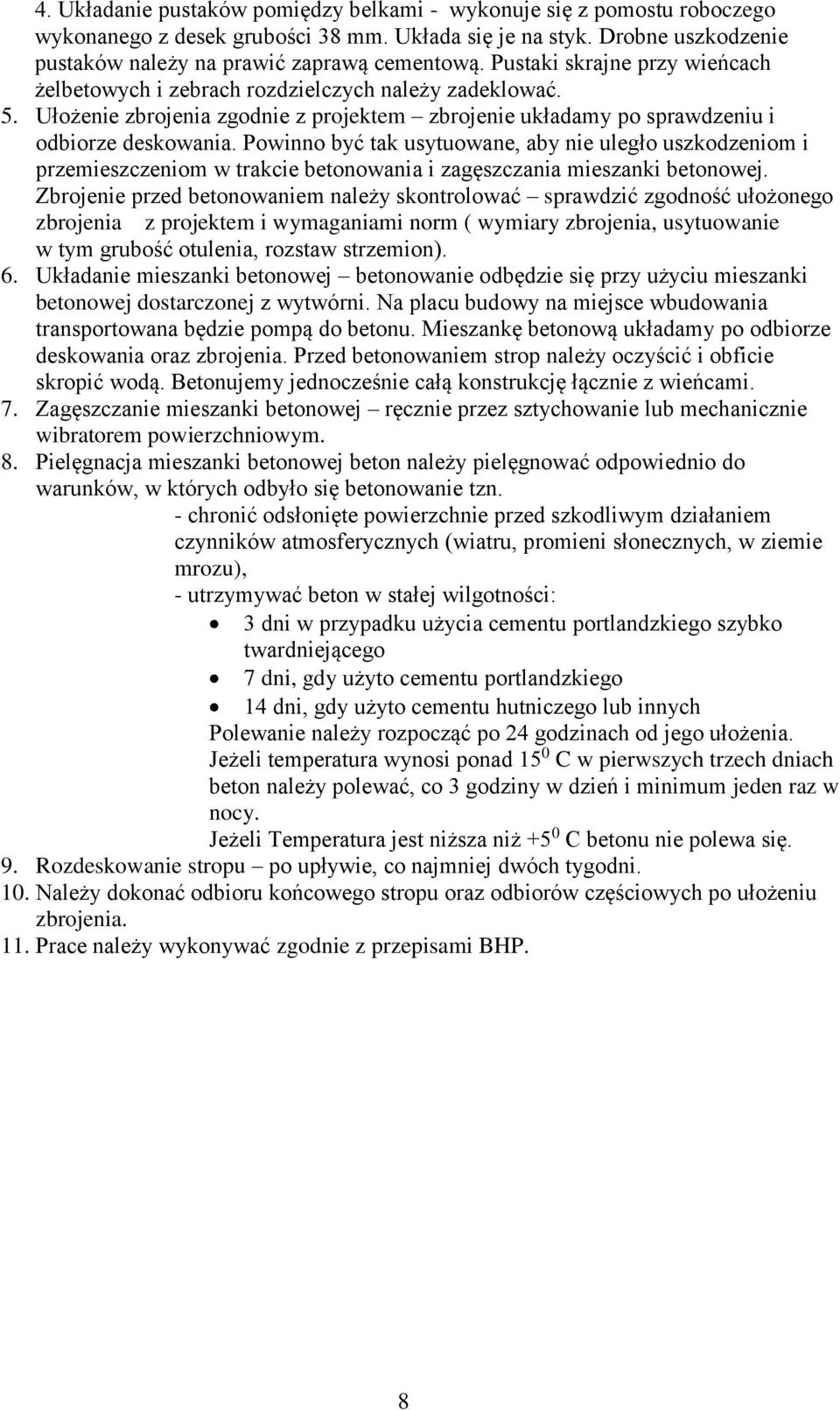

8 4. Układanie pustaków pomiędzy belkami - wykonuje się z pomostu roboczego wykonanego z desek grubości 38 mm. Układa się je na styk. Drobne uszkodzenie pustaków należy na prawić zaprawą cementową. Pustaki skrajne przy wieńcach żelbetowych i zebrach rozdzielczych należy zadeklować. 5. Ułożenie zbrojenia zgodnie z projektem zbrojenie układamy po sprawdzeniu i odbiorze deskowania. Powinno być tak usytuowane, aby nie uległo uszkodzeniom i przemieszczeniom w trakcie betonowania i zagęszczania mieszanki betonowej. Zbrojenie przed betonowaniem należy skontrolować sprawdzić zgodność ułożonego zbrojenia z projektem i wymaganiami norm ( wymiary zbrojenia, usytuowanie w tym grubość otulenia, rozstaw strzemion). 6. Układanie mieszanki betonowej betonowanie odbędzie się przy użyciu mieszanki betonowej dostarczonej z wytwórni. Na placu budowy na miejsce wbudowania transportowana będzie pompą do betonu. Mieszankę betonową układamy po odbiorze deskowania oraz zbrojenia. Przed betonowaniem strop należy oczyścić i obficie skropić wodą. Betonujemy jednocześnie całą konstrukcję łącznie z wieńcami. 7. Zagęszczanie mieszanki betonowej ręcznie przez sztychowanie lub mechanicznie wibratorem powierzchniowym. 8. Pielęgnacja mieszanki betonowej beton należy pielęgnować odpowiednio do warunków, w których odbyło się betonowanie tzn. - chronić odsłonięte powierzchnie przed szkodliwym działaniem czynników atmosferycznych (wiatru, promieni słonecznych, w ziemie mrozu), - utrzymywać beton w stałej wilgotności: 3 dni w przypadku użycia cementu portlandzkiego szybko twardniejącego 7 dni, gdy użyto cementu portlandzkiego 14 dni, gdy użyto cementu hutniczego lub innych Polewanie należy rozpocząć po 24 godzinach od jego ułożenia. Jeżeli temperatura wynosi ponad 15 0 C w pierwszych trzech dniach beton należy polewać, co 3 godziny w dzień i minimum jeden raz w nocy. Jeżeli Temperatura jest niższa niż +5 0 C betonu nie polewa się. 9. Rozdeskowanie stropu po upływie, co najmniej dwóch tygodni. 10. Należy dokonać odbioru końcowego stropu oraz odbiorów częściowych po ułożeniu zbrojenia. 11. Prace należy wykonywać zgodnie z przepisami BHP. 8

9 9
