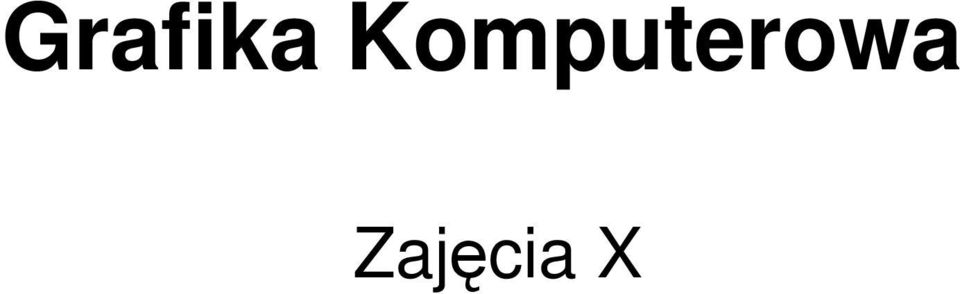

1 Grafika Komputerowa Zajęcia X

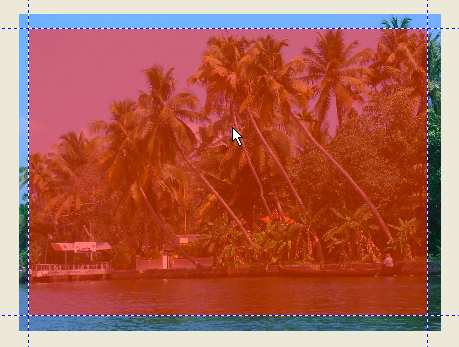

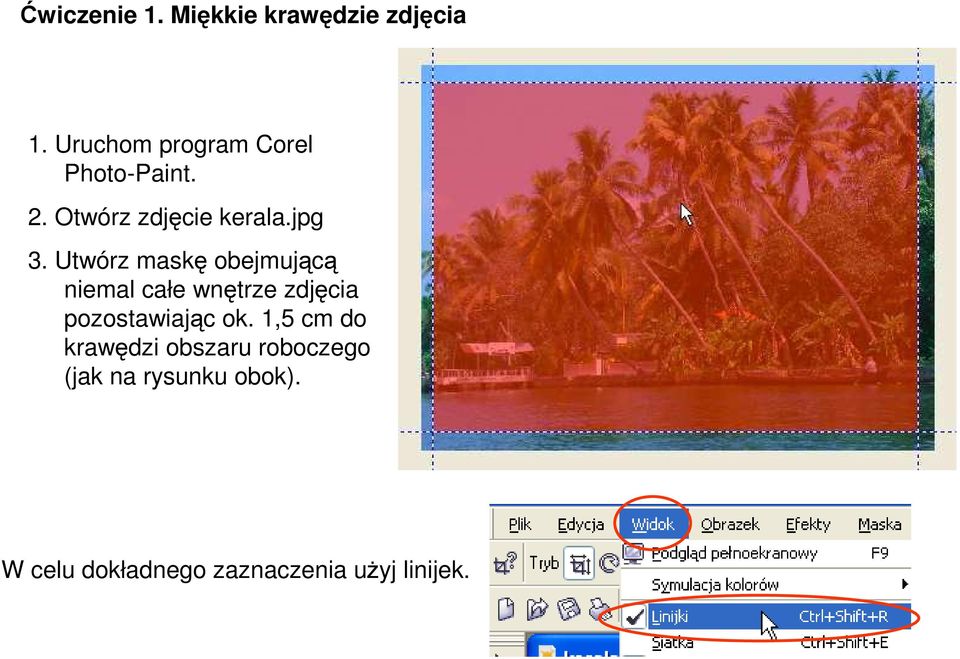

2 Ćwiczenie 1. Miękkie krawędzie zdjęcia 1. Uruchom program Corel Photo-Paint. 2. Otwórz zdjęcie kerala.jpg 3. Utwórz maskę obejmującą niemal całe wnętrze zdjęcia pozostawiając ok. 1,5 cm do krawędzi obszaru roboczego (jak na rysunku obok). W celu dokładnego zaznaczenia uŝyj linijek.

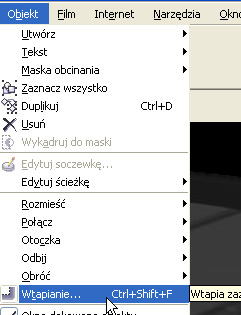

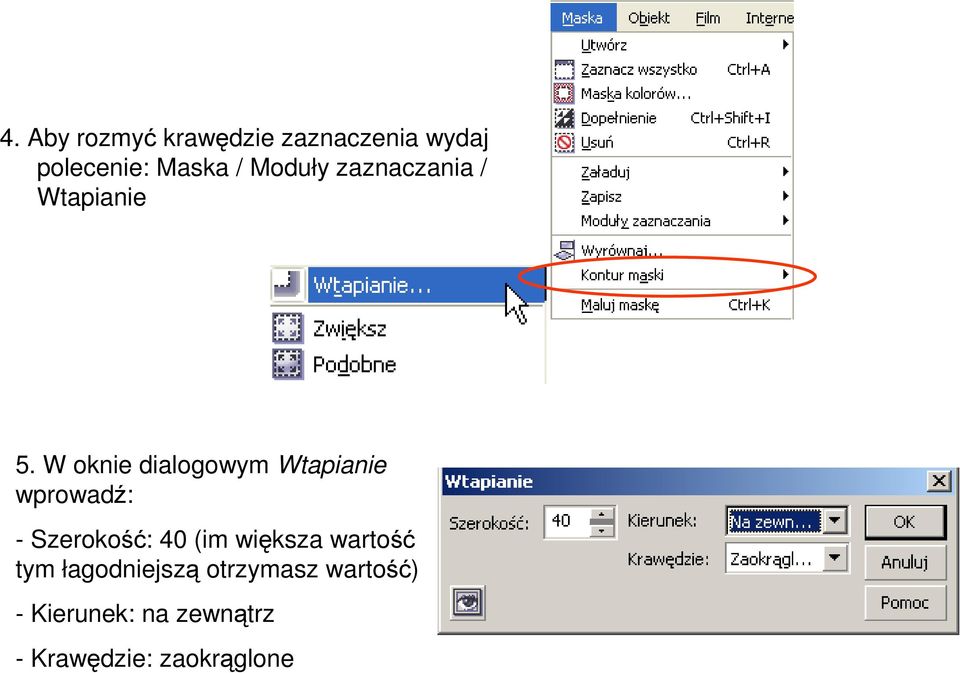

3 4. Aby rozmyć krawędzie zaznaczenia wydaj polecenie: Maska / Moduły zaznaczania / Wtapianie 5. W oknie dialogowym Wtapianie wprowadź: - Szerokość: 40 (im większa wartość tym łagodniejszą otrzymasz wartość) - Kierunek: na zewnątrz - Krawędzie: zaokrąglone

4 6. Otrzymasz zdjęcie jak obok. 7. Korzystając z narzędzia Wypełnienie zmień kolor maski na biały.

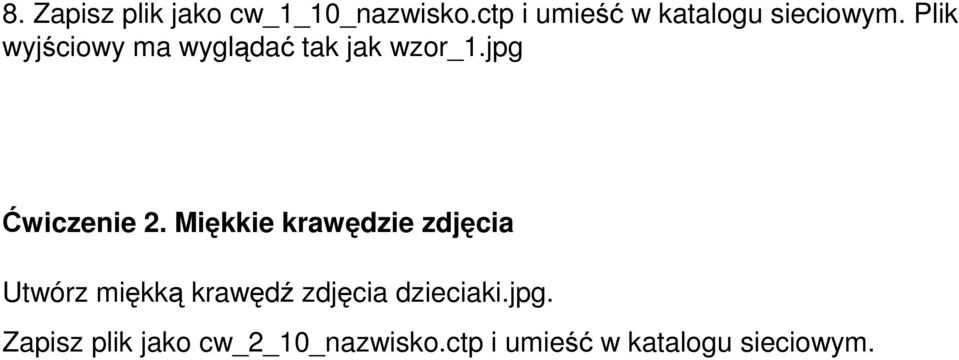

5 8. Zapisz plik jako cw_1_10_nazwisko.ctp i umieść w katalogu sieciowym. Plik wyjściowy ma wyglądać tak jak wzor_1.jpg Ćwiczenie 2. Miękkie krawędzie zdjęcia Utwórz miękką krawędź zdjęcia dzieciaki.jpg. Zapisz plik jako cw_2_10_nazwisko.ctp i umieść w katalogu sieciowym.

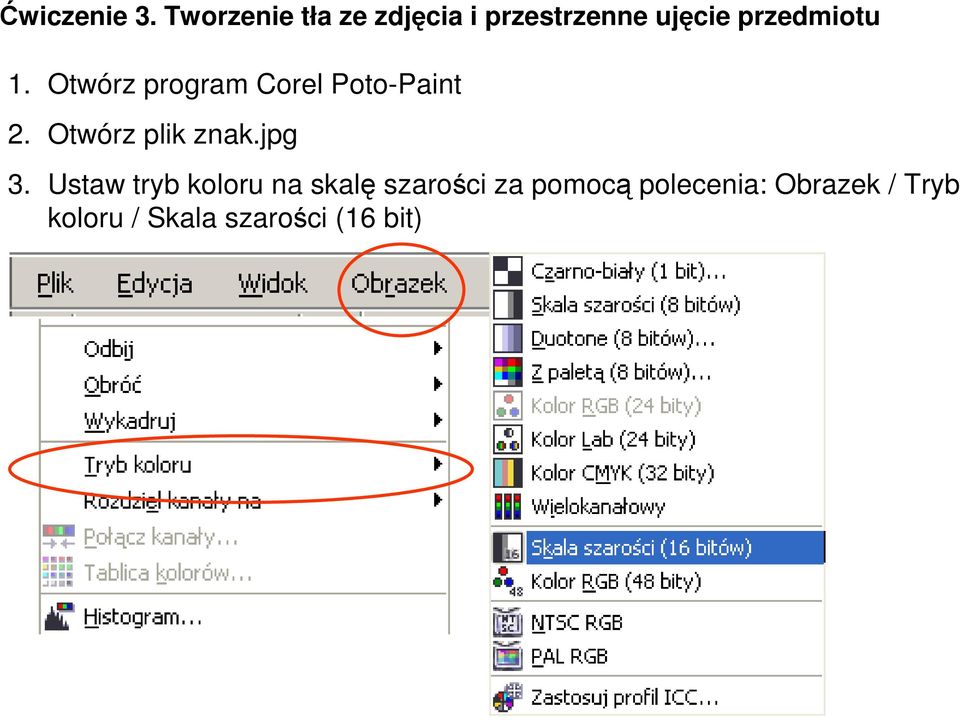

6 Ćwiczenie 3. Tworzenie tła ze zdjęcia i przestrzenne ujęcie przedmiotu 1. Otwórz program Corel Poto-Paint 2. Otwórz plik znak.jpg 3. Ustaw tryb koloru na skalę szarości za pomocą polecenia: Obrazek / Tryb koloru / Skala szarości (16 bit)

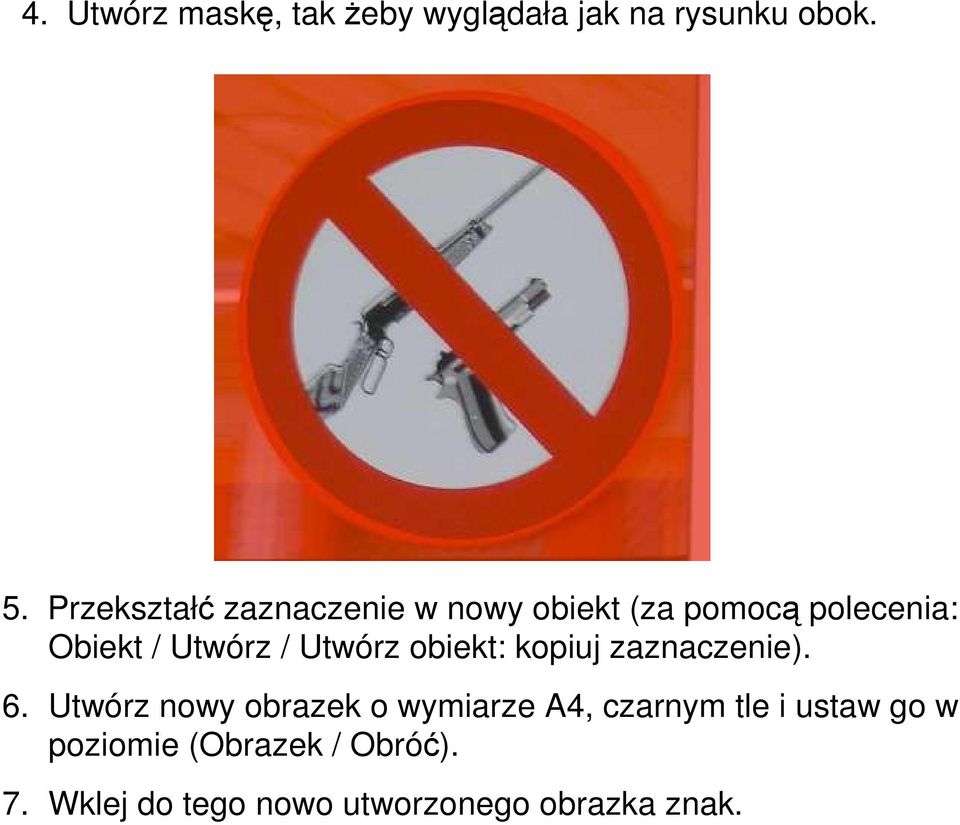

7 4. Utwórz maskę, tak Ŝeby wyglądała jak na rysunku obok. 5. Przekształć zaznaczenie w nowy obiekt (za pomocą polecenia: Obiekt / Utwórz / Utwórz obiekt: kopiuj zaznaczenie). 6. Utwórz nowy obrazek o wymiarze A4, czarnym tle i ustaw go w poziomie (Obrazek / Obróć). 7. Wklej do tego nowo utworzonego obrazka znak.

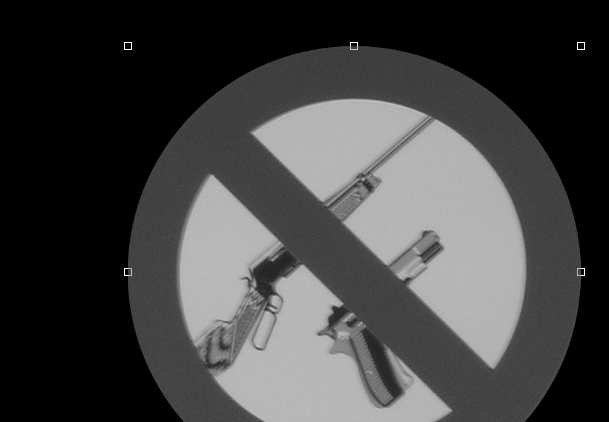

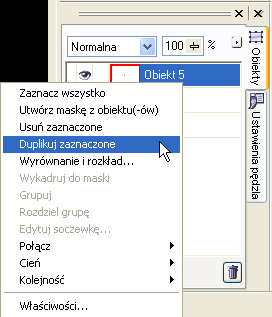

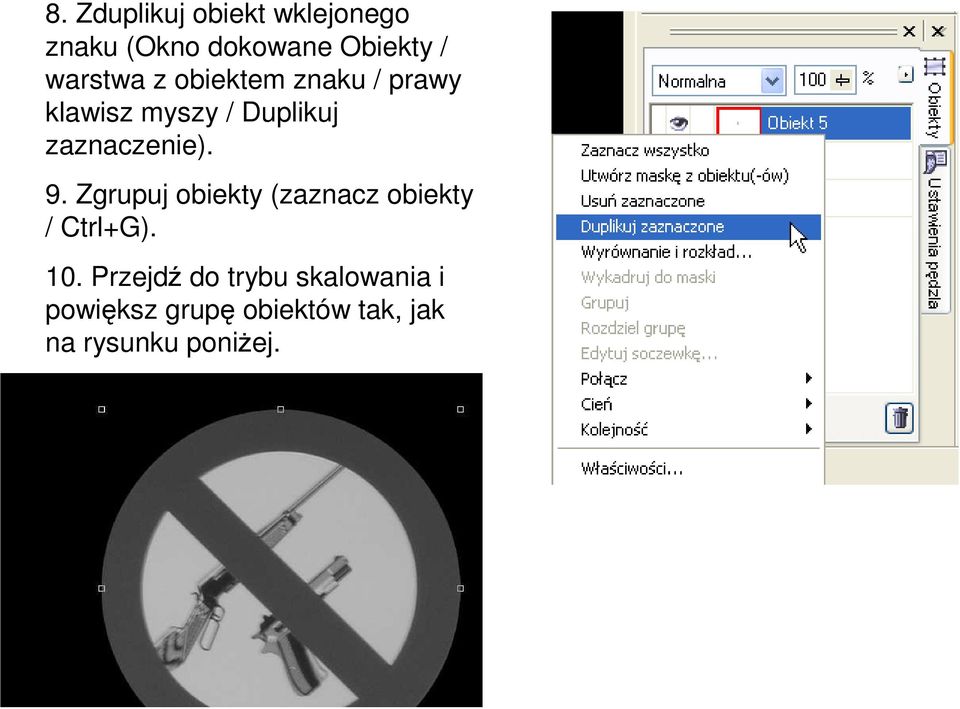

8 8. Zduplikuj obiekt wklejonego znaku (Okno dokowane Obiekty / warstwa z obiektem znaku / prawy klawisz myszy / Duplikuj zaznaczenie). 9. Zgrupuj obiekty (zaznacz obiekty / Ctrl+G). 10. Przejdź do trybu skalowania i powiększ grupę obiektów tak, jak na rysunku poniŝej.

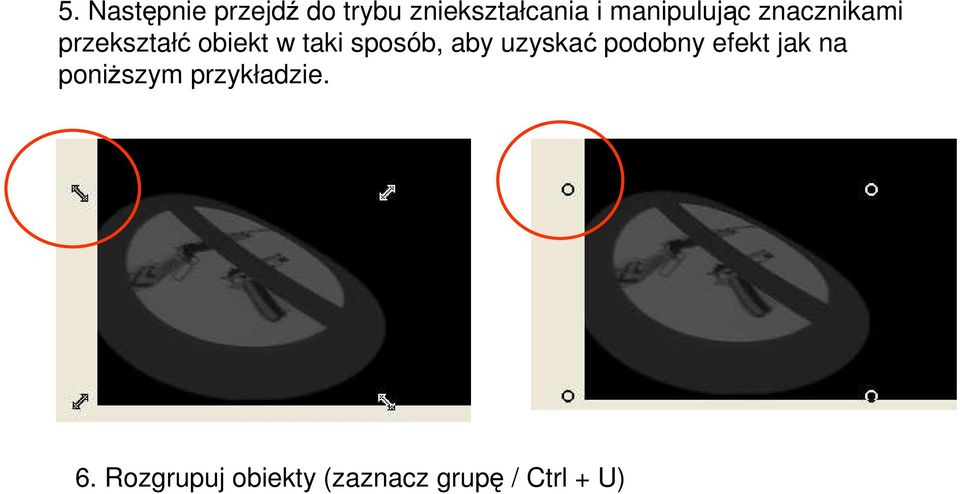

9 5. Następnie przejdź do trybu zniekształcania i manipulując znacznikami przekształć obiekt w taki sposób, aby uzyskać podobny efekt jak na poniŝszym przykładzie. 6. Rozgrupuj obiekty (zaznacz grupę / Ctrl + U)

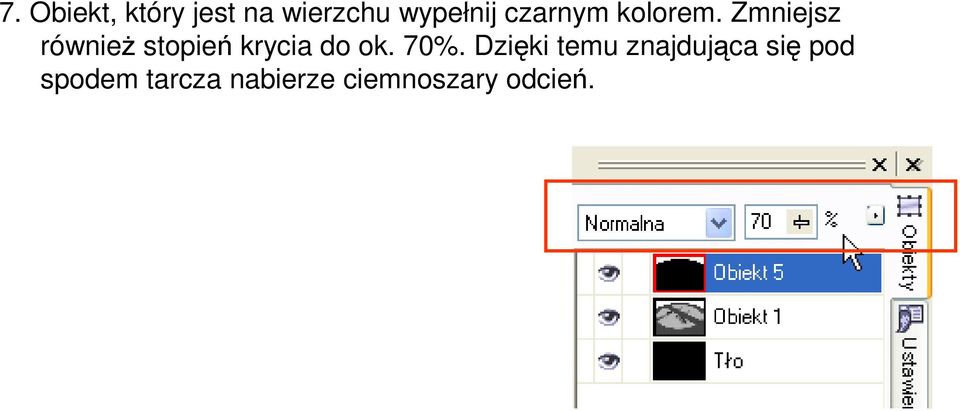

10 7. Obiekt, który jest na wierzchu wypełnij czarnym kolorem. Zmniejsz równieŝ stopień krycia do ok. 70%. Dzięki temu znajdująca się pod spodem tarcza nabierze ciemnoszary odcień.

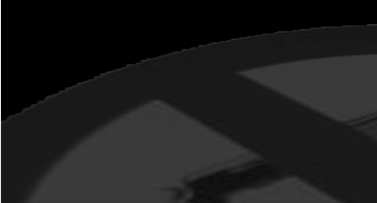

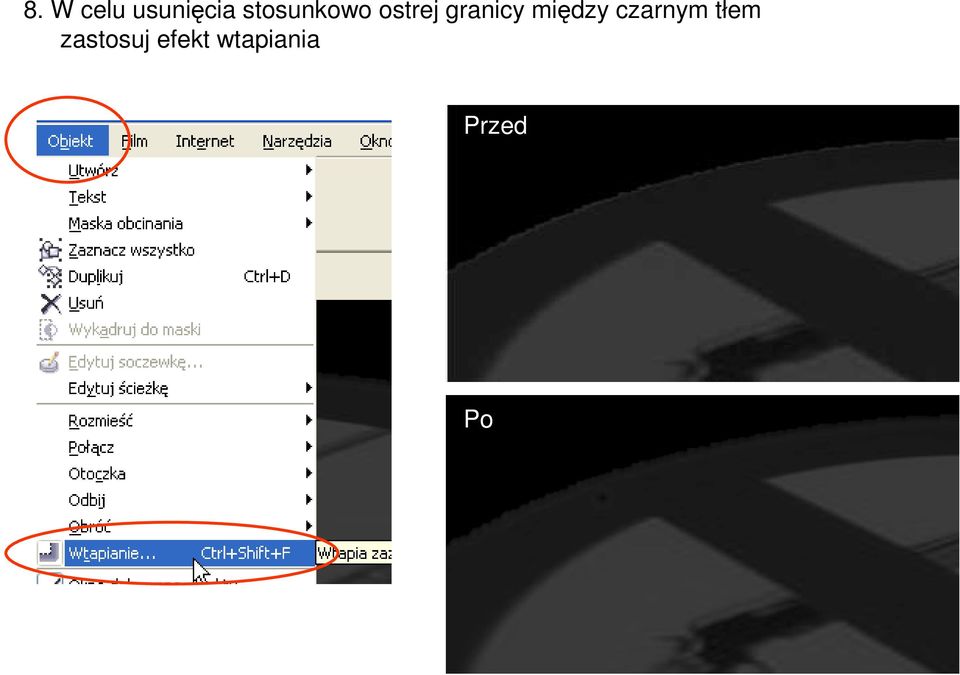

11 8. W celu usunięcia stosunkowo ostrej granicy między czarnym tłem zastosuj efekt wtapiania Przed Po

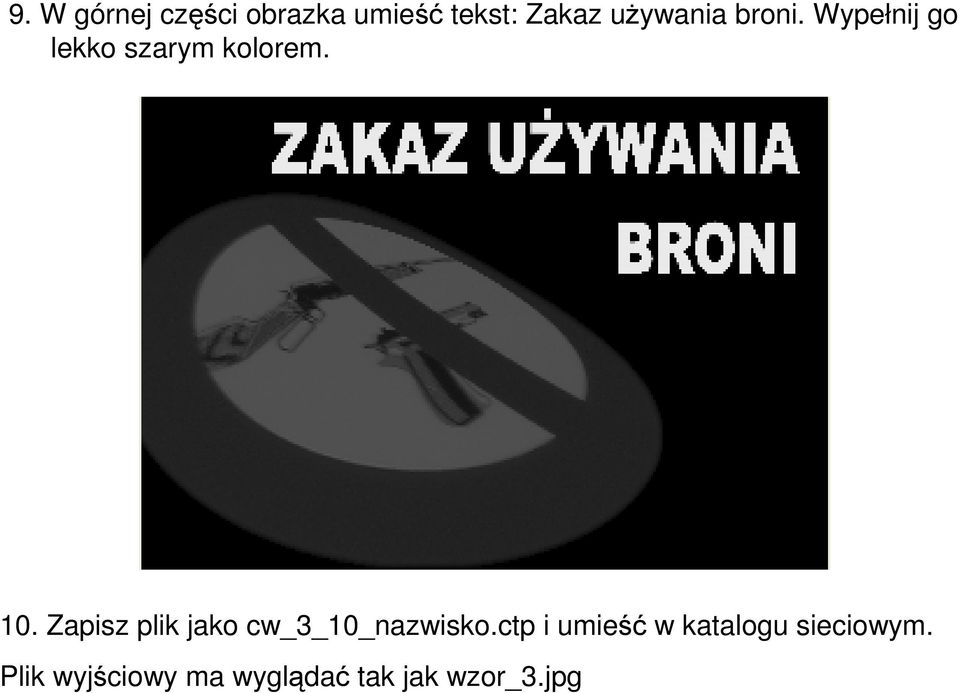

12 9. W górnej części obrazka umieść tekst: Zakaz uŝywania broni. Wypełnij go lekko szarym kolorem. 10. Zapisz plik jako cw_3_10_nazwisko.ctp i umieść w katalogu sieciowym. Plik wyjściowy ma wyglądać tak jak wzor_3.jpg

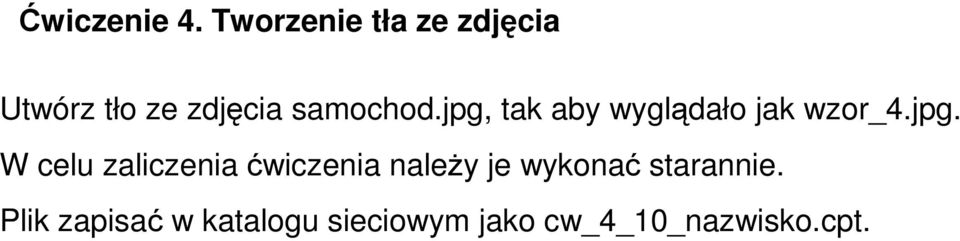

13 Ćwiczenie 4. Tworzenie tła ze zdjęcia Utwórz tło ze zdjęcia samochod.jpg, tak aby wyglądało jak wzor_4.jpg. W celu zaliczenia ćwiczenia naleŝy je wykonać starannie. Plik zapisać w katalogu sieciowym jako cw_4_10_nazwisko.cpt.

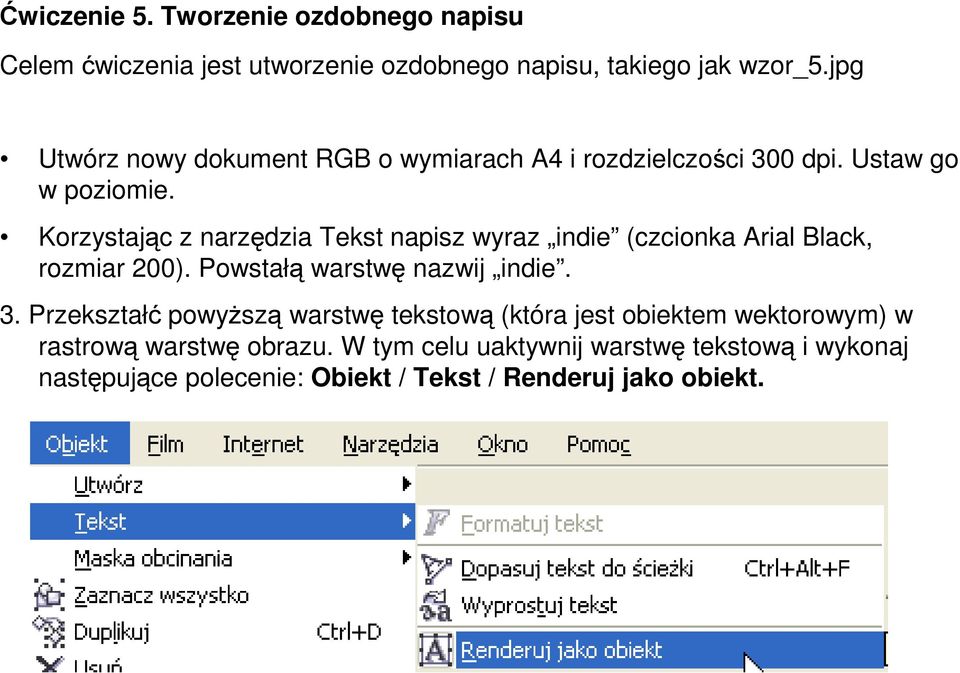

14 Ćwiczenie 5. Tworzenie ozdobnego napisu Celem ćwiczenia jest utworzenie ozdobnego napisu, takiego jak wzor_5.jpg Utwórz nowy dokument RGB o wymiarach A4 i rozdzielczości 300 dpi. Ustaw go w poziomie. Korzystając z narzędzia Tekst napisz wyraz indie (czcionka Arial Black, rozmiar 200). Powstałą warstwę nazwij indie. 3. Przekształć powyŝszą warstwę tekstową (która jest obiektem wektorowym) w rastrową warstwę obrazu. W tym celu uaktywnij warstwę tekstową i wykonaj następujące polecenie: Obiekt / Tekst / Renderuj jako obiekt.

15 5. Powodem powyŝszego przekształcenia warstwy tekstowej w wektor jest konieczność zmodyfikowania jednej z liter usunięcie kropki nad pierwszą literą. W tym celu uaktywnij narzędzie Maska prostokątna i narysuj zaznaczenie obejmujące element, który chcesz usunąć, następnie naciśnij klawisz Delete. 6. Utwórz maskę z obiektu tekstowego. 7. Przejdź do menu Edycja i wybierz opcję Wypełnienie. 8. W otwartym oknie dialogowym zaznacz BieŜące wypełnienie, następnie Wypełnienie tonalne i Edytuj.

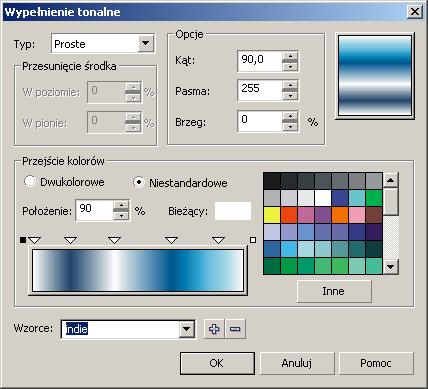

16 9. W oknie Wypełnienie tonalne przetestuj dostępne opcje. Zmiany obserwuj w podglądzie. Następnie sporządź styl gradientu zbliŝony do tego jak na rysunku na następnym slajdzie. Utworzony styl zapisz pod nazwą indie. MoŜliwość zmiany ustawienia połoŝenia pasów Okno podglądu Suwaki pozwalające manipulować przejściem kolorów Opcja wyboru istniejącego stylu. W miejscu tym wpisuje się nazwę nowo utworzonego stylu. Naciśnięcie przycisku + spowoduje zapisanie go. zapisanie (+) i usuwanie (-) własnego stylu wypełnienia tonalnego

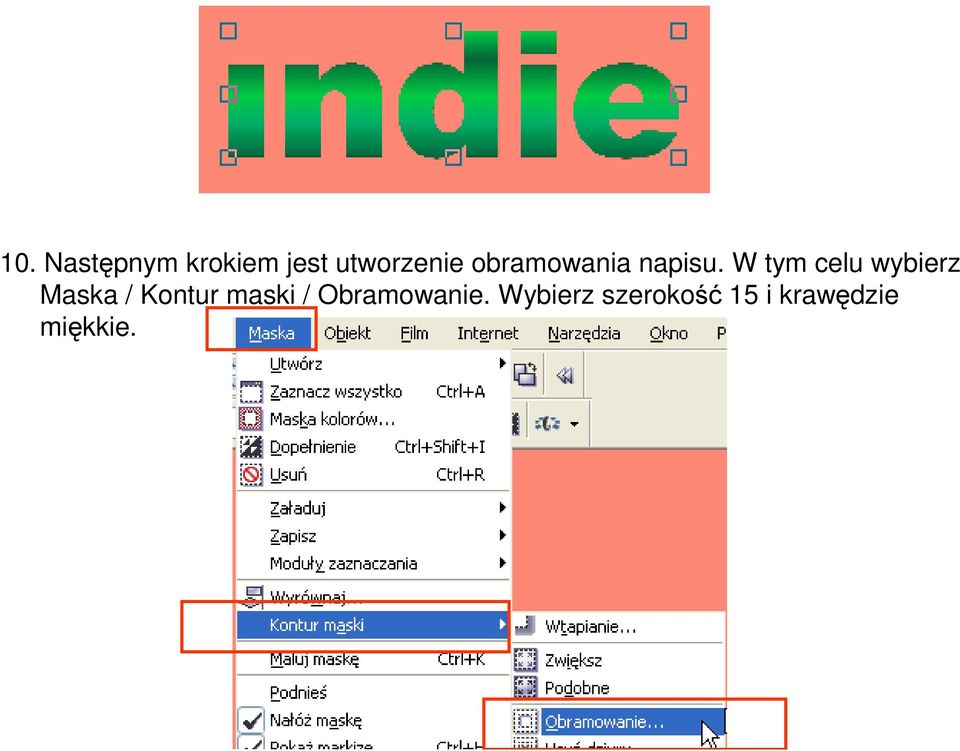

17 10. Następnym krokiem jest utworzenie obramowania napisu. W tym celu wybierz Maska / Kontur maski / Obramowanie. Wybierz szerokość 15 i krawędzie miękkie.

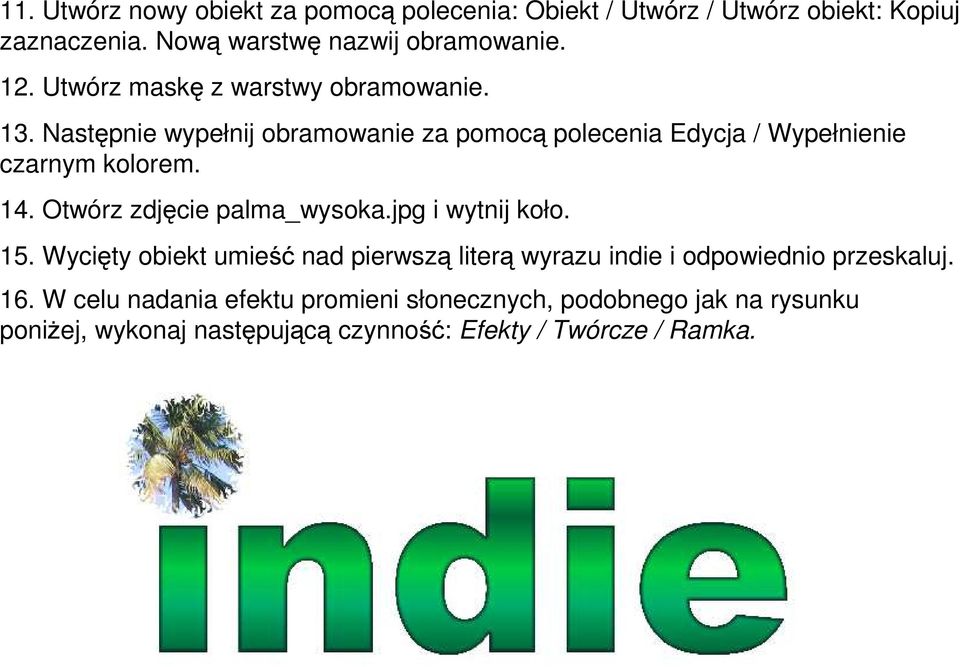

18 11. Utwórz nowy obiekt za pomocą polecenia: Obiekt / Utwórz / Utwórz obiekt: Kopiuj zaznaczenia. Nową warstwę nazwij obramowanie. 12. Utwórz maskę z warstwy obramowanie. 13. Następnie wypełnij obramowanie za pomocą polecenia Edycja / Wypełnienie czarnym kolorem. 14. Otwórz zdjęcie palma_wysoka.jpg i wytnij koło. 15. Wycięty obiekt umieść nad pierwszą literą wyrazu indie i odpowiednio przeskaluj. 16. W celu nadania efektu promieni słonecznych, podobnego jak na rysunku poniŝej, wykonaj następującą czynność: Efekty / Twórcze / Ramka.

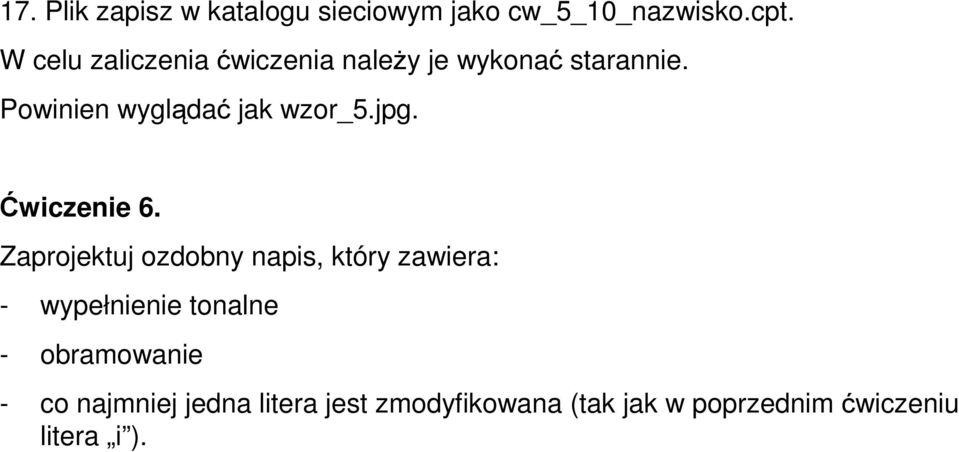

19 17. Plik zapisz w katalogu sieciowym jako cw_5_10_nazwisko.cpt. W celu zaliczenia ćwiczenia naleŝy je wykonać starannie. Powinien wyglądać jak wzor_5.jpg. Ćwiczenie 6. Zaprojektuj ozdobny napis, który zawiera: - wypełnienie tonalne - obramowanie - co najmniej jedna litera jest zmodyfikowana (tak jak w poprzednim ćwiczeniu litera i ).
