PROJEKT ROZBIÓRKI. schronu / magazynu amunicji dla samolotów. SCHRON / MAGAZYN AMUNICJI DLA SAMOLOTÓW

Transkrypt

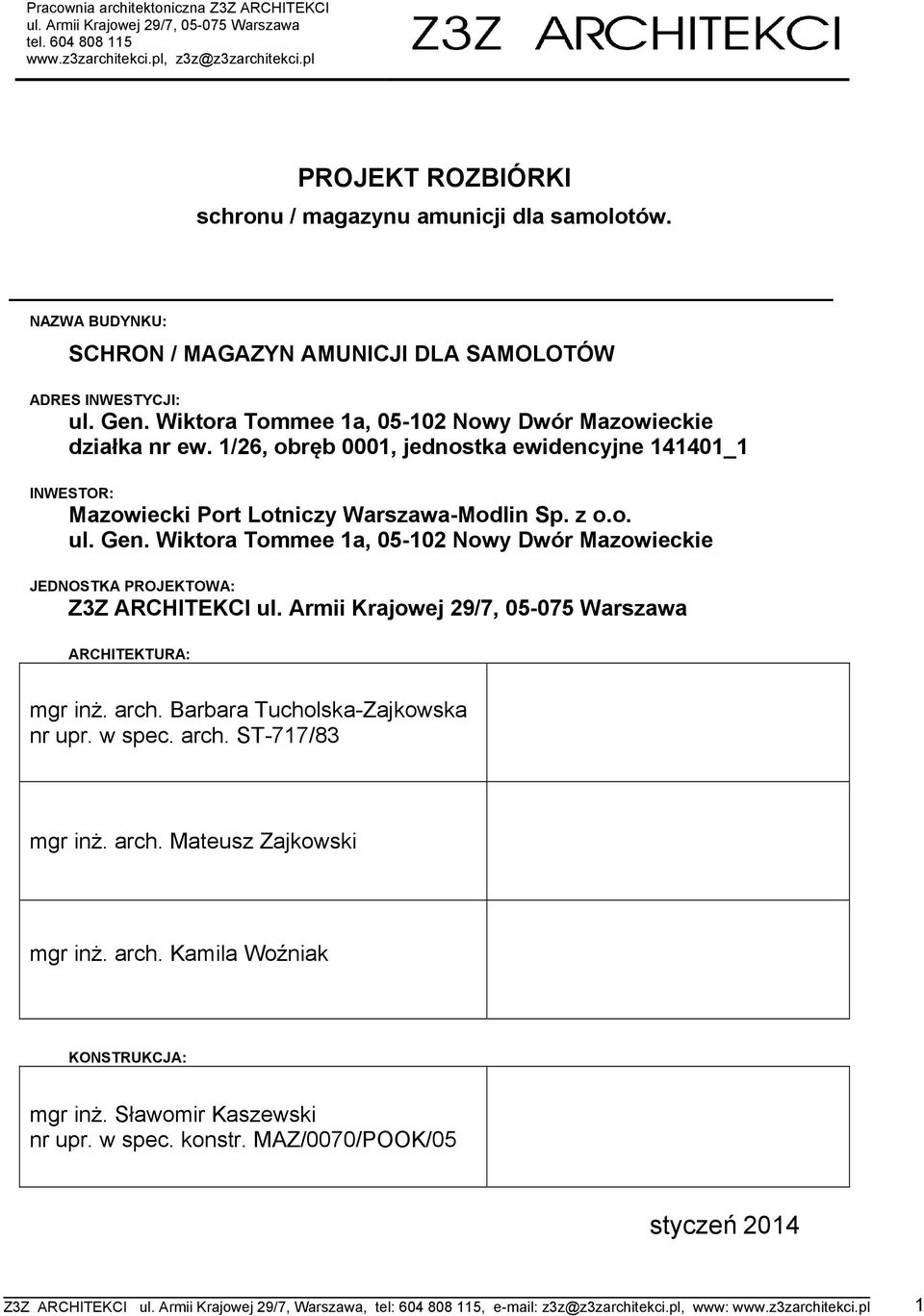

1 Pracownia architektoniczna Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa tel PROJEKT ROZBIÓRKI schronu / magazynu amunicji dla samolotów. NAZWA BUDYNKU: SCHRON / MAGAZYN AMUNICJI DLA SAMOLOTÓW ADRES INWESTYCJI: ul. Gen. Wiktora Tommee 1a, Nowy Dwór Mazowieckie działka nr ew. 1/26, obręb 0001, jednostka ewidencyjne _1 INWESTOR: Mazowiecki Port Lotniczy Warszawa-Modlin Sp. z o.o. ul. Gen. Wiktora Tommee 1a, Nowy Dwór Mazowieckie JEDNOSTKA PROJEKTOWA: Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa ARCHITEKTURA: mgr inż. arch. Barbara Tucholska-Zajkowska nr upr. w spec. arch. ST-717/83 mgr inż. arch. Mateusz Zajkowski mgr inż. arch. Kamila Woźniak KONSTRUKCJA: mgr inż. Sławomir Kaszewski nr upr. w spec. konstr. MAZ/0070/POOK/05 styczeń 2014 Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 1

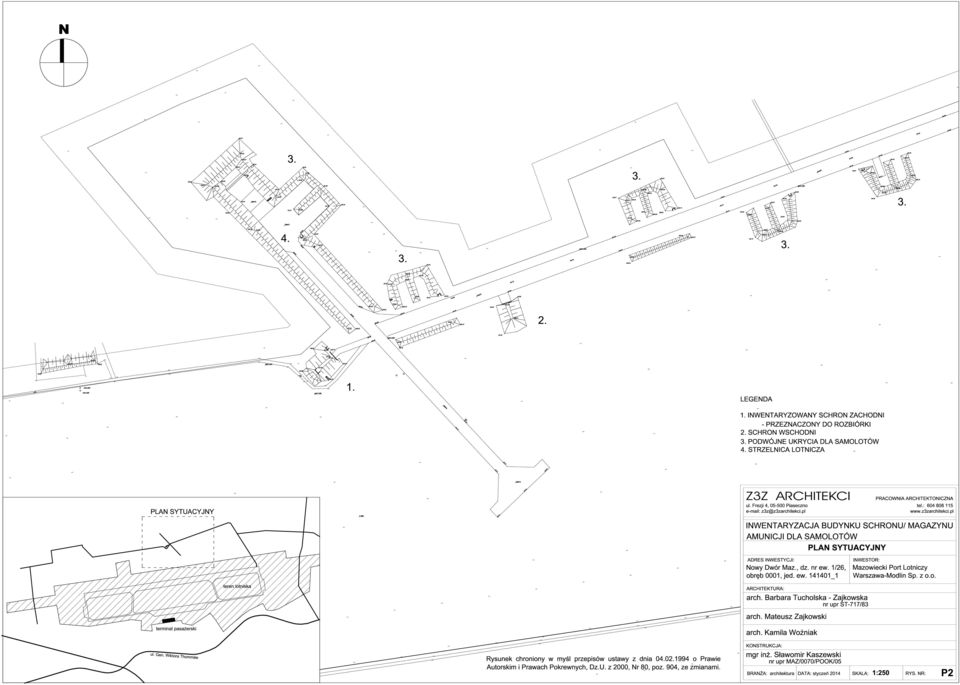

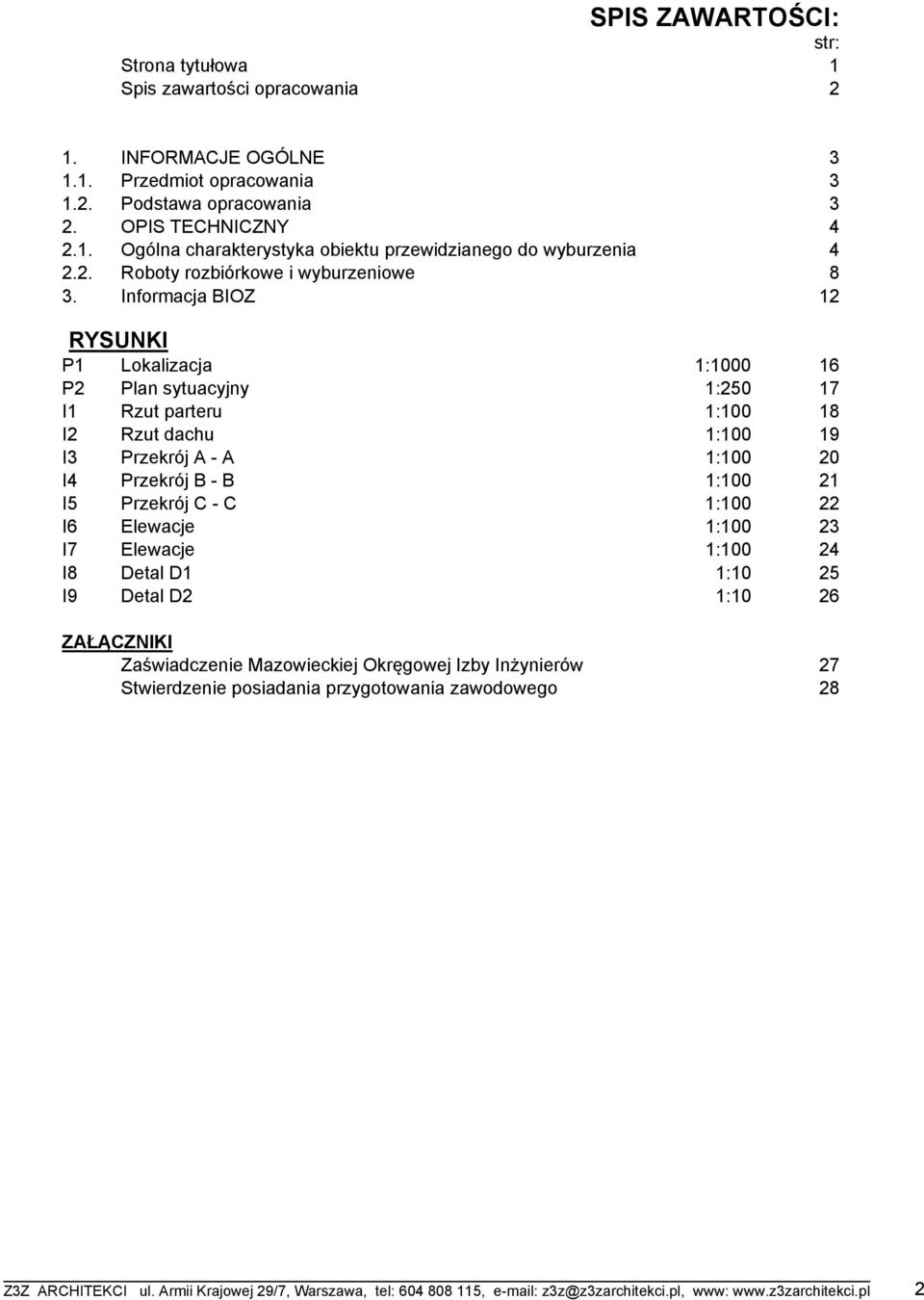

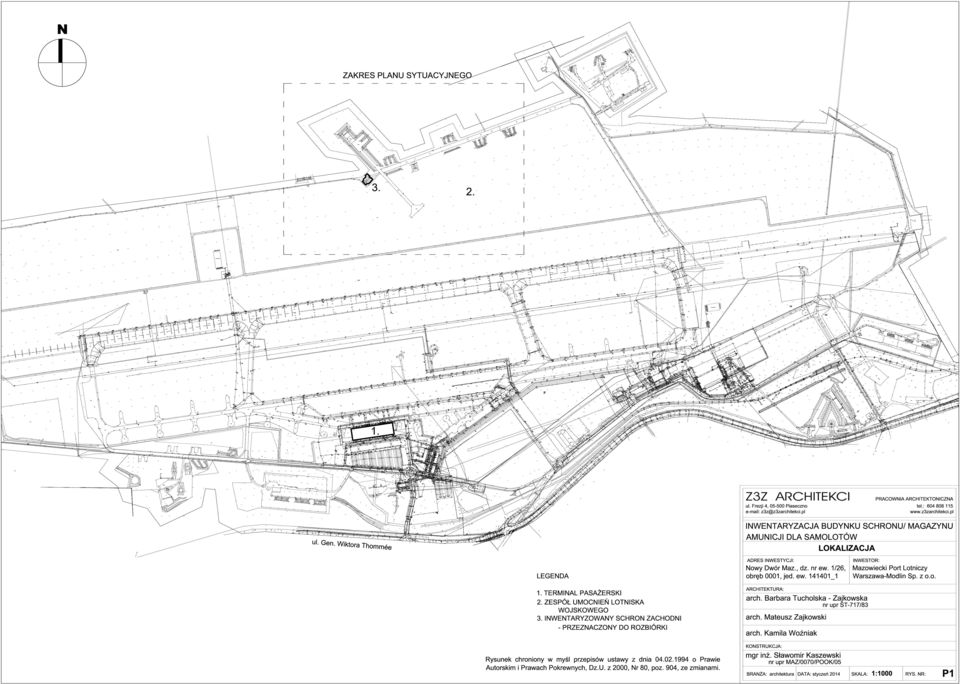

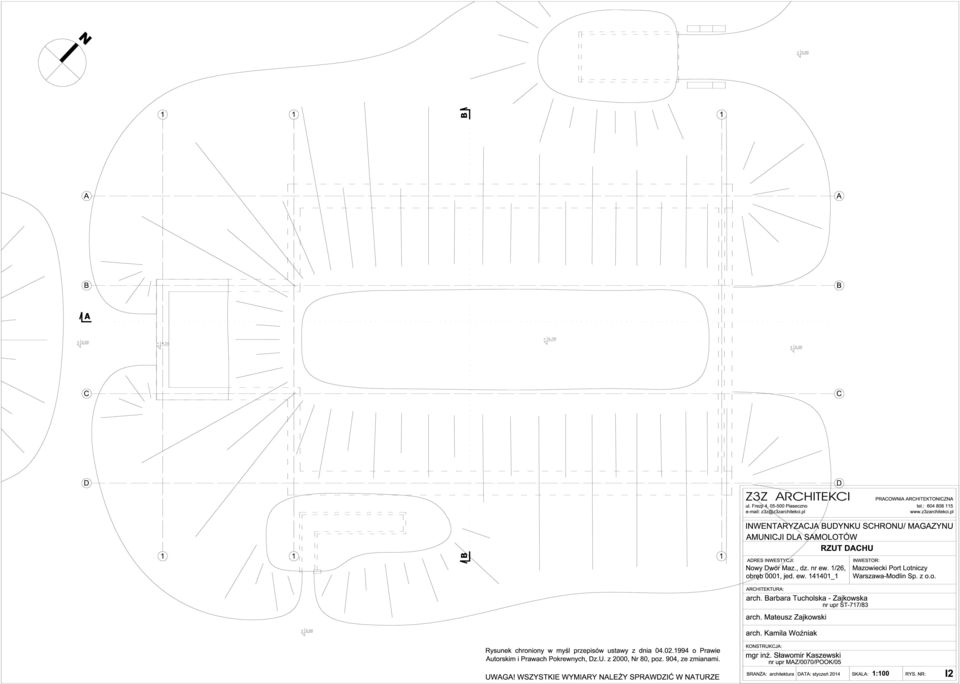

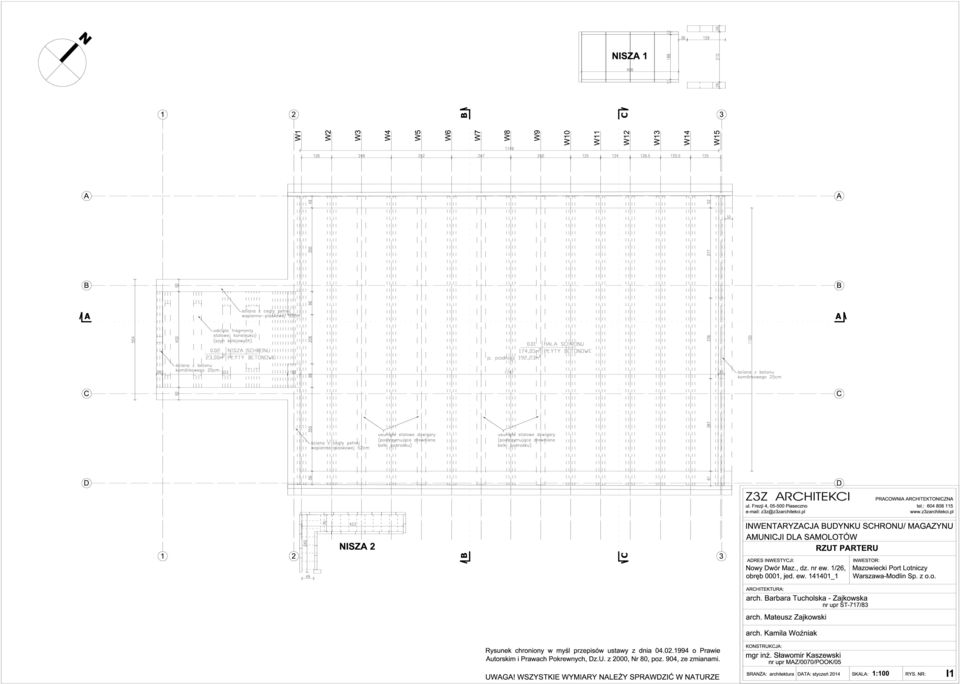

2 SPIS ZAWARTOŚCI: str: Strona tytułowa 1 Spis zawartości opracowania 2 1. INFORMACJE OGÓLNE Przedmiot opracowania Podstawa opracowania 3 2. OPIS TECHNICZNY Ogólna charakterystyka obiektu przewidzianego do wyburzenia Roboty rozbiórkowe i wyburzeniowe 8 3. Informacja BIOZ 12 RYSUNKI P1 Lokalizacja 1: P2 Plan sytuacyjny 1: I1 Rzut parteru 1: I2 Rzut dachu 1: I3 Przekrój A - A 1: I4 Przekrój B - B 1: I5 Przekrój C - C 1: I6 Elewacje 1: I7 Elewacje 1: I8 Detal D1 1:10 25 I9 Detal D2 1:10 26 ZAŁĄCZNIKI Zaświadczenie Mazowieckiej Okręgowej Izby Inżynierów 27 Stwierdzenie posiadania przygotowania zawodowego 28 Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 2

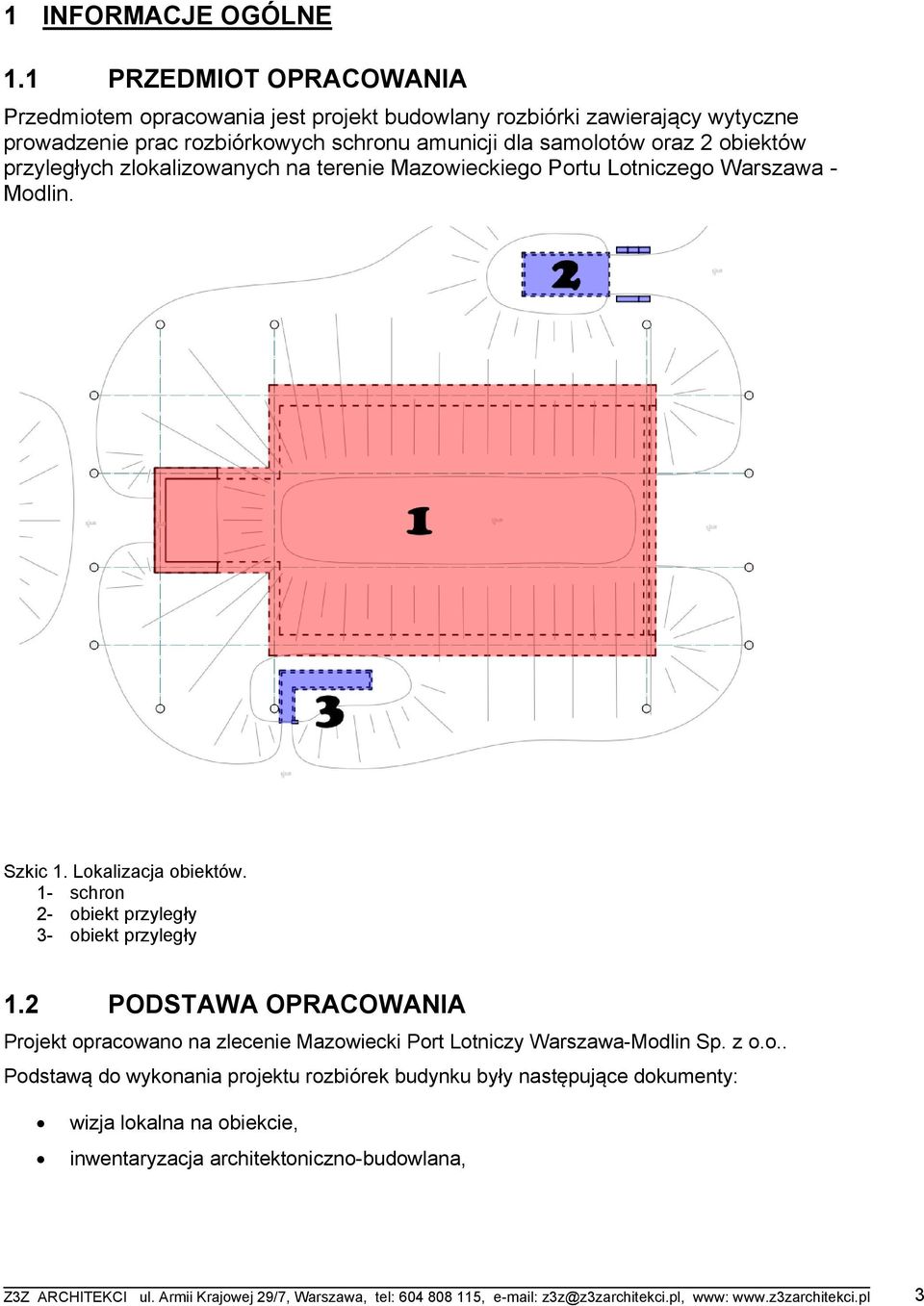

3 1 INFORMACJE OGÓLNE 1.1 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany rozbiórki zawierający wytyczne prowadzenie prac rozbiórkowych schronu amunicji dla samolotów oraz 2 obiektów przyległych zlokalizowanych na terenie Mazowieckiego Portu Lotniczego Warszawa - Modlin. Szkic 1. Lokalizacja obiektów. 1- schron 2- obiekt przyległy 3- obiekt przyległy 1.2 PODSTAWA OPRACOWANIA Projekt opracowano na zlecenie Mazowiecki Port Lotniczy Warszawa-Modlin Sp. z o.o.. Podstawą do wykonania projektu rozbiórek budynku były następujące dokumenty: wizja lokalna na obiekcie, inwentaryzacja architektoniczno-budowlana, Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 3

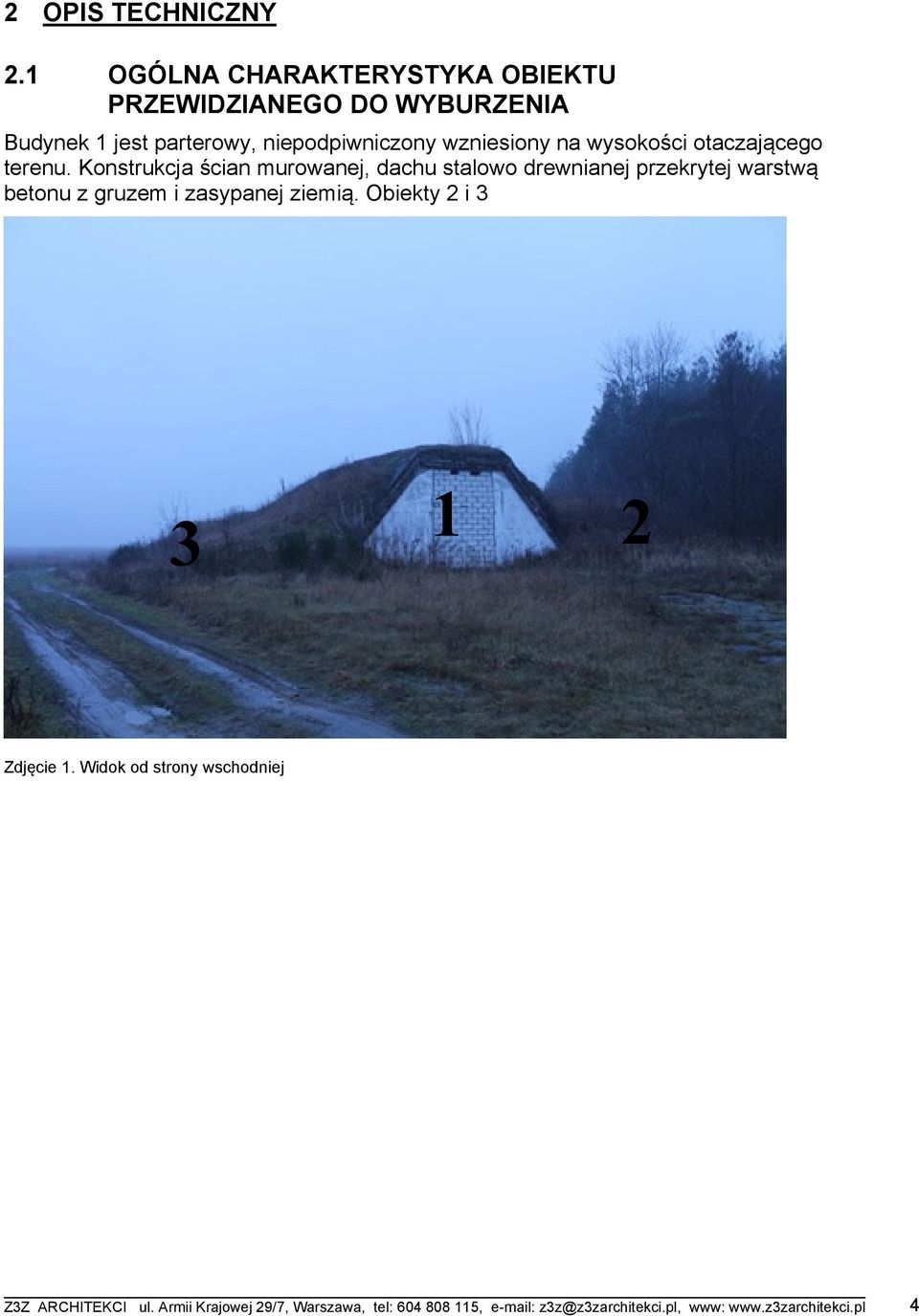

4 2 OPIS TECHNICZNY 2.1 OGÓLNA CHARAKTERYSTYKA OBIEKTU PRZEWIDZIANEGO DO WYBURZENIA Budynek 1 jest parterowy, niepodpiwniczony wzniesiony na wysokości otaczającego terenu. Konstrukcja ścian murowanej, dachu stalowo drewnianej przekrytej warstwą betonu z gruzem i zasypanej ziemią. Obiekty 2 i Zdjęcie 1. Widok od strony wschodniej Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 4

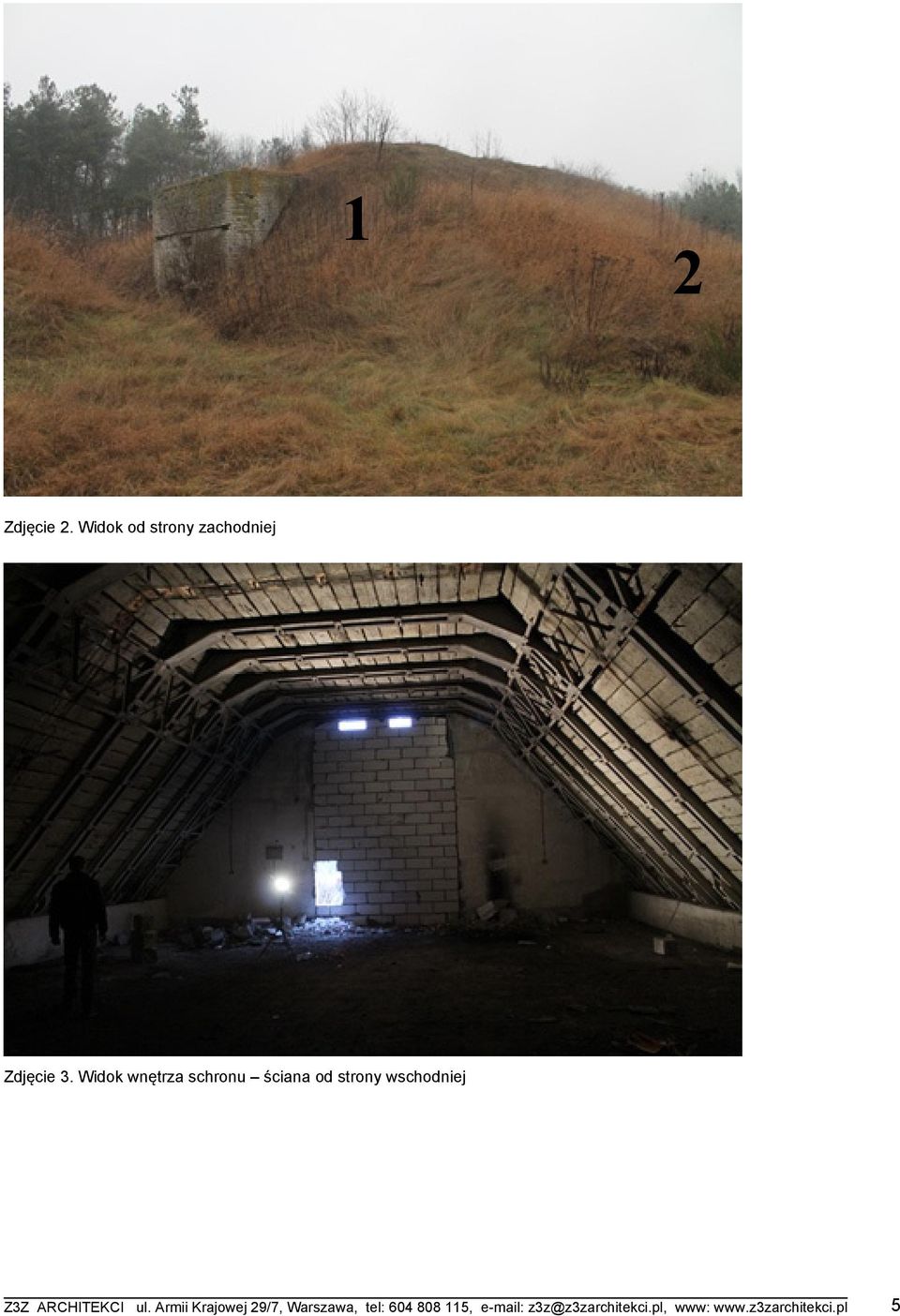

5 1 2 Zdjęcie 2. Widok od strony zachodniej Zdjęcie 3. Widok wnętrza schronu ściana od strony wschodniej Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 5

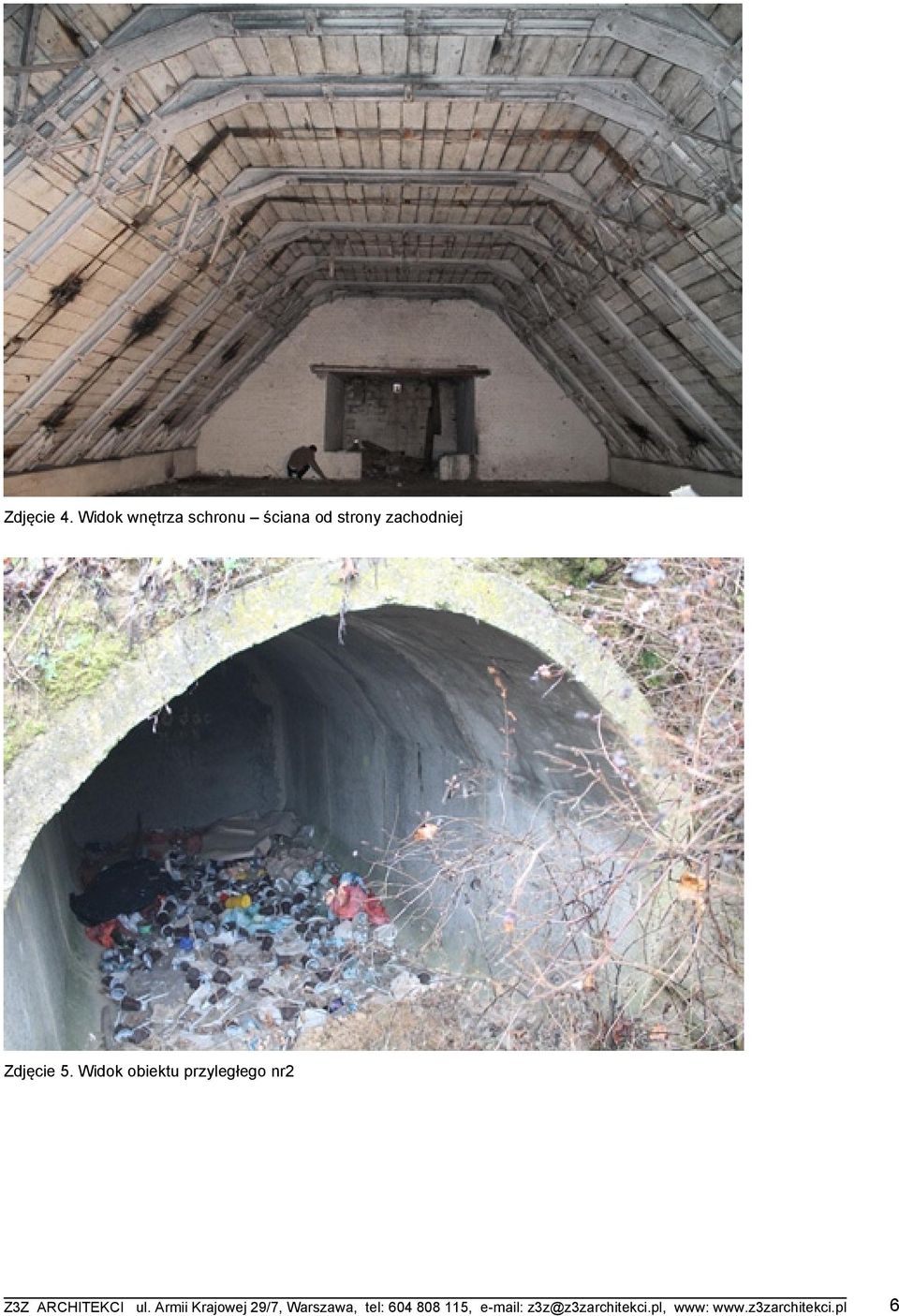

6 Zdjęcie 4. Widok wnętrza schronu ściana od strony zachodniej Zdjęcie 5. Widok obiektu przyległego nr2 Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , www: 6

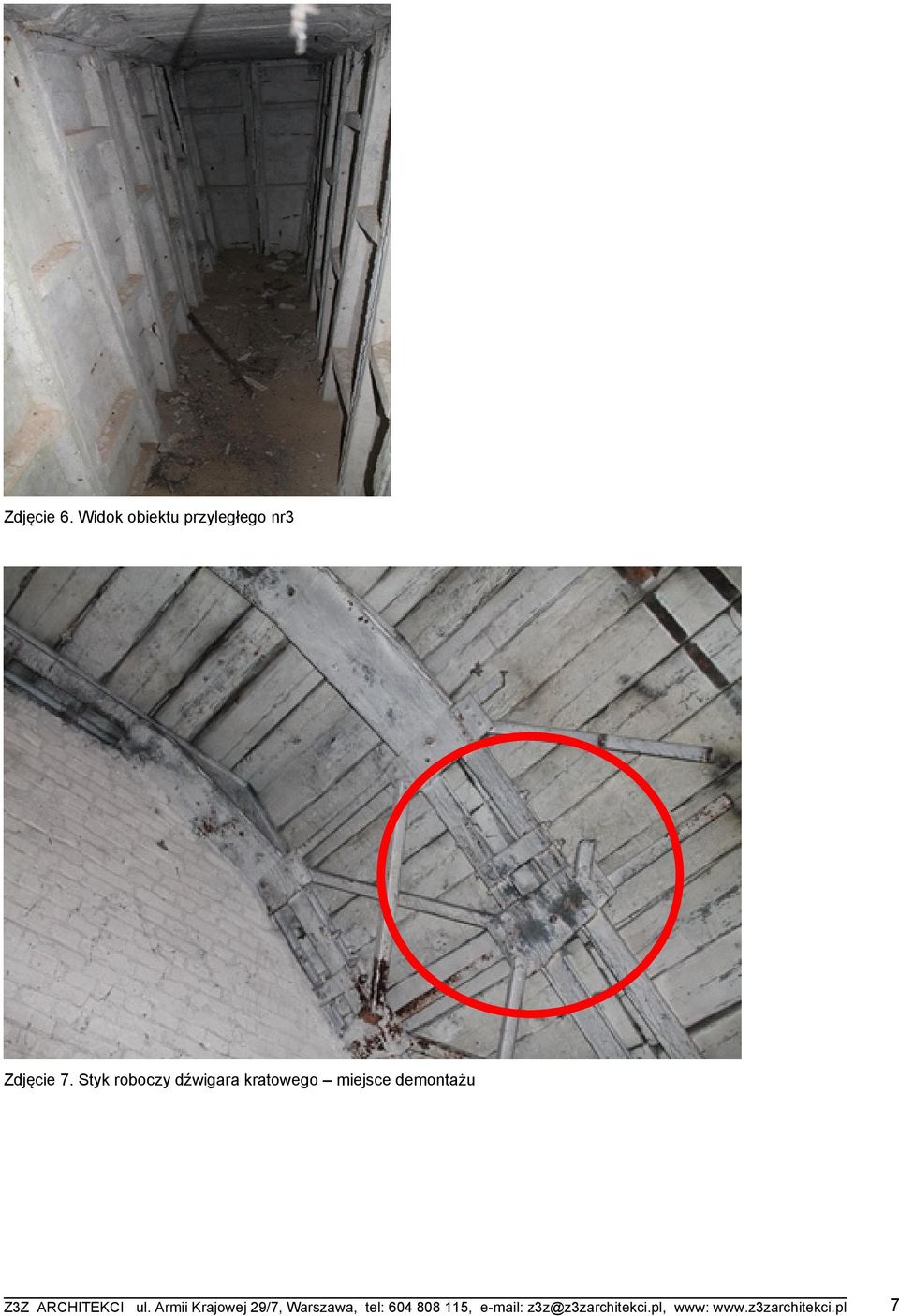

7 Zdjęcie 6. Widok obiektu przyległego nr3 Zdjęcie 7. Styk roboczy dźwigara kratowego miejsce demontażu Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , www: 7

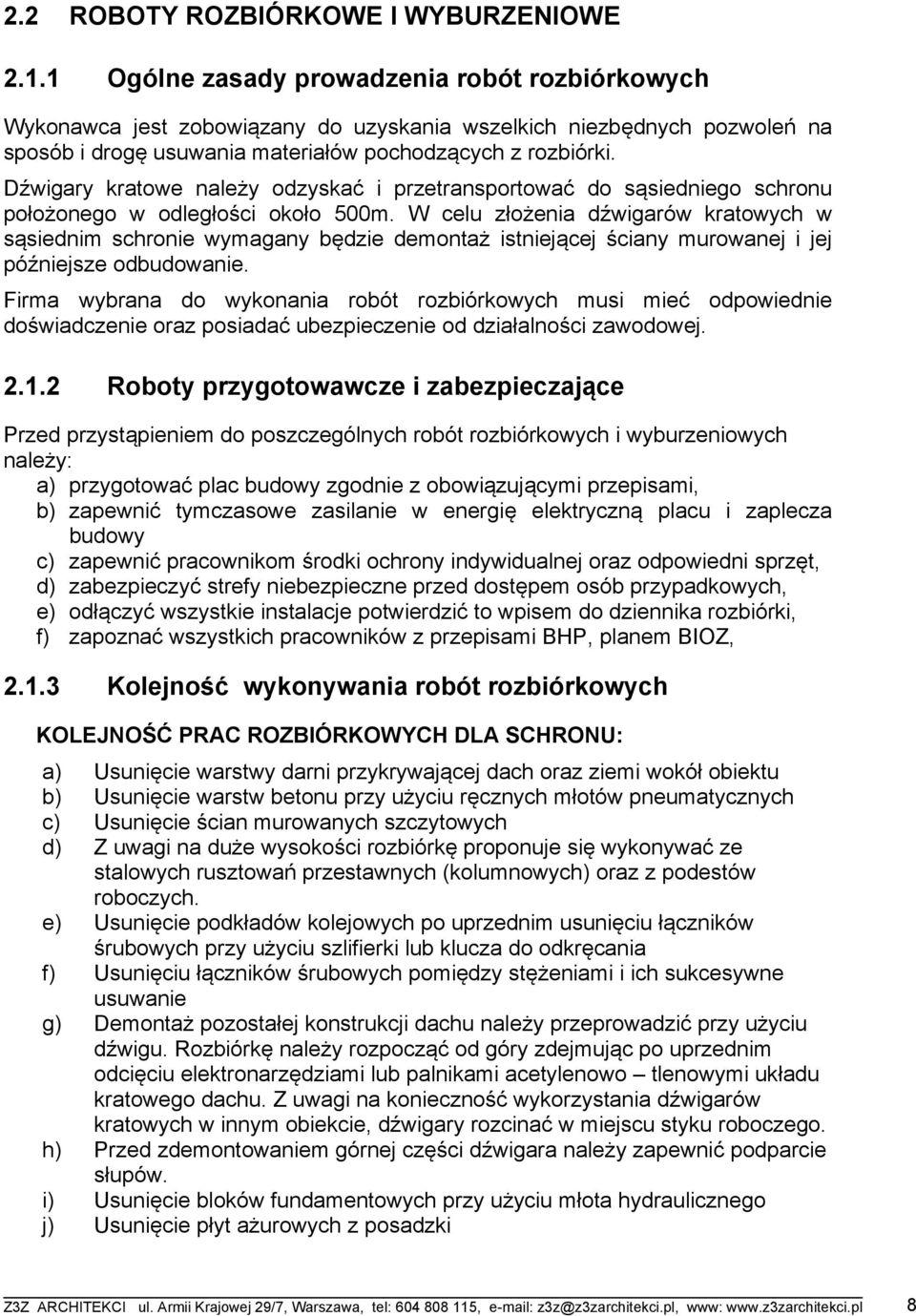

8 2.2 ROBOTY ROZBIÓRKOWE I WYBURZENIOWE Ogólne zasady prowadzenia robót rozbiórkowych Wykonawca jest zobowiązany do uzyskania wszelkich niezbędnych pozwoleń na sposób i drogę usuwania materiałów pochodzących z rozbiórki. Dźwigary kratowe należy odzyskać i przetransportować do sąsiedniego schronu położonego w odległości około 500m. W celu złożenia dźwigarów kratowych w sąsiednim schronie wymagany będzie demontaż istniejącej ściany murowanej i jej późniejsze odbudowanie. Firma wybrana do wykonania robót rozbiórkowych musi mieć odpowiednie doświadczenie oraz posiadać ubezpieczenie od działalności zawodowej Roboty przygotowawcze i zabezpieczające Przed przystąpieniem do poszczególnych robót rozbiórkowych i wyburzeniowych należy: a) przygotować plac budowy zgodnie z obowiązującymi przepisami, b) zapewnić tymczasowe zasilanie w energię elektryczną placu i zaplecza budowy c) zapewnić pracownikom środki ochrony indywidualnej oraz odpowiedni sprzęt, d) zabezpieczyć strefy niebezpieczne przed dostępem osób przypadkowych, e) odłączyć wszystkie instalacje potwierdzić to wpisem do dziennika rozbiórki, f) zapoznać wszystkich pracowników z przepisami BHP, planem BIOZ, Kolejność wykonywania robót rozbiórkowych KOLEJNOŚĆ PRAC ROZBIÓRKOWYCH DLA SCHRONU: a) Usunięcie warstwy darni przykrywającej dach oraz ziemi wokół obiektu b) Usunięcie warstw betonu przy użyciu ręcznych młotów pneumatycznych c) Usunięcie ścian murowanych szczytowych d) Z uwagi na duże wysokości rozbiórkę proponuje się wykonywać ze stalowych rusztowań przestawnych (kolumnowych) oraz z podestów roboczych. e) Usunięcie podkładów kolejowych po uprzednim usunięciu łączników śrubowych przy użyciu szlifierki lub klucza do odkręcania f) Usunięciu łączników śrubowych pomiędzy stężeniami i ich sukcesywne usuwanie g) Demontaż pozostałej konstrukcji dachu należy przeprowadzić przy użyciu dźwigu. Rozbiórkę należy rozpocząć od góry zdejmując po uprzednim odcięciu elektronarzędziami lub palnikami acetylenowo tlenowymi układu kratowego dachu. Z uwagi na konieczność wykorzystania dźwigarów kratowych w innym obiekcie, dźwigary rozcinać w miejscu styku roboczego. h) Przed zdemontowaniem górnej części dźwigara należy zapewnić podparcie słupów. i) Usunięcie bloków fundamentowych przy użyciu młota hydraulicznego j) Usunięcie płyt ażurowych z posadzki Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 8

9 PRACE ROZBIÓRKOWE OBIEKTÓW PRZYLEGŁYCH a) Usunięcie warstwy ziemi przykrywającej obiekty b) Usunięcie obudowy żelbetowej przy użyciu młota hydraulicznego. c) Usunięcie prefabrykowanej obudowy żelbetowej. PRACE KOŃCOWE - UPORZĄDKOWANIE TERENU a) Materiał rozbiórkowy należy usunąć z terenu rozbiórki. b) Miejsce po rozebranym budynku uzupełnić ziemią, a na całą c) wyrównaną powierzchnię narzucić warstwę humusu (o gr cm) i d) obsiać trawą. ZALECENIA OGÓLNE DO PROWADZENAI PRAC ROZBIÓRKOWYCH Nie należy wyburzać żadnej części obiektu, która mogłaby spowodować niestabilność innych części Rozbiórki nie należy kontynuować w takich warunkach pogodowych, które mogłyby spowodować upadek osłabionych elementów, na przykład silny wiatr o prędkości większej niż 10m/s Konstrukcji nie należy pozostawiać w takim stanie, żeby wiatr lub wibrację mogły spowodować jej zawalenie Materiał pochodzący z rozbiórki musi być na bieżąco usuwany W trakcie rozbiórki stateczność ścian i elementów konstrukcji dachu należy odpowiednio zabezpieczyć, na każdym etapie prac Używać narzędzi obrotowych (piły) do przecinania i odcinania od ścian płyt stropowych i biegów oraz odcinania ścian przeznaczonych do rozbiórki. Płyty stropowe przed podcięciem należy podstemplować tak aby po odcięciu płyta nie spadła i mogła być usunięta dźwigiem na dół Rozbiórka urządzeń i instalacji Przed rozpoczęciem rozbiórki upewnić się że instalacji elektrycznej od źródeł zasilania przez osoby upoważnione, oraz że dokonano odpowiedniego wpisu do dziennika rozbiórki. Demontaż instalacji powinni wykonywać robotnicy odpowiednich specjalności Rozbiórka konstrukcji dachu Dach należy podstemplować w miejscu wykonywanych prac wyburzeniowych. Podstemplować należy każdy z wiązarów przynajmniej w 4 punktach na całej długości poziomego elementu. Darń (wierzchnią warstwę ziemi) usunąć ręcznie. Wylewkę betonową skuć przy pomocy narzędzi ręcznych i na bieżąco usuwać. Podkłady kolejowe usuwać w całości przy pomocy dźwigu. Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 9

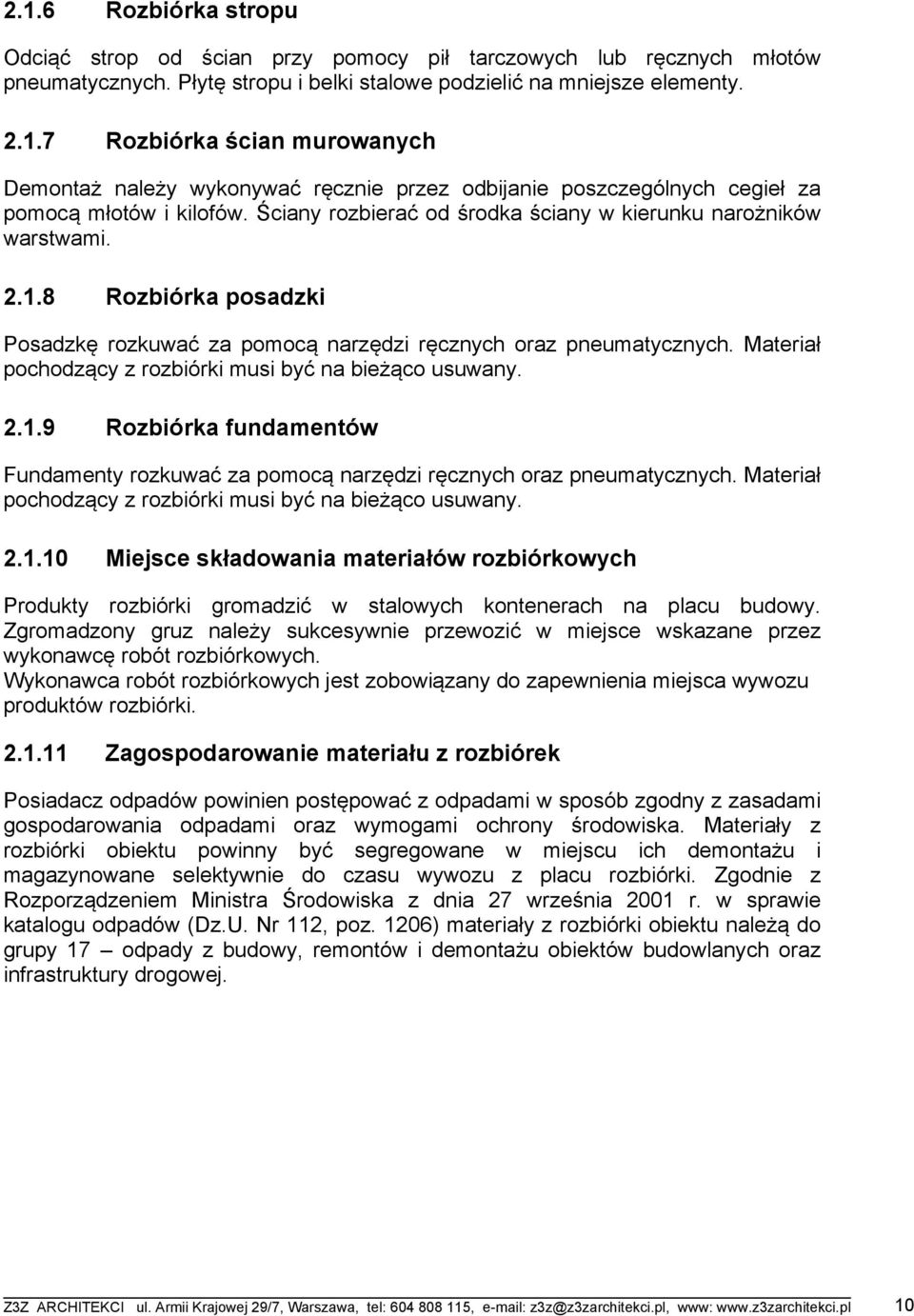

10 2.1.6 Rozbiórka stropu Odciąć strop od ścian przy pomocy pił tarczowych lub ręcznych młotów pneumatycznych. Płytę stropu i belki stalowe podzielić na mniejsze elementy Rozbiórka ścian murowanych Demontaż należy wykonywać ręcznie przez odbijanie poszczególnych cegieł za pomocą młotów i kilofów. Ściany rozbierać od środka ściany w kierunku narożników warstwami Rozbiórka posadzki Posadzkę rozkuwać za pomocą narzędzi ręcznych oraz pneumatycznych. Materiał pochodzący z rozbiórki musi być na bieżąco usuwany Rozbiórka fundamentów Fundamenty rozkuwać za pomocą narzędzi ręcznych oraz pneumatycznych. Materiał pochodzący z rozbiórki musi być na bieżąco usuwany Miejsce składowania materiałów rozbiórkowych Produkty rozbiórki gromadzić w stalowych kontenerach na placu budowy. Zgromadzony gruz należy sukcesywnie przewozić w miejsce wskazane przez wykonawcę robót rozbiórkowych. Wykonawca robót rozbiórkowych jest zobowiązany do zapewnienia miejsca wywozu produktów rozbiórki Zagospodarowanie materiału z rozbiórek Posiadacz odpadów powinien postępować z odpadami w sposób zgodny z zasadami gospodarowania odpadami oraz wymogami ochrony środowiska. Materiały z rozbiórki obiektu powinny być segregowane w miejscu ich demontażu i magazynowane selektywnie do czasu wywozu z placu rozbiórki. Zgodnie z Rozporządzeniem Ministra Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz.U. Nr 112, poz. 1206) materiały z rozbiórki obiektu należą do grupy 17 odpady z budowy, remontów i demontażu obiektów budowlanych oraz infrastruktury drogowej. Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 10

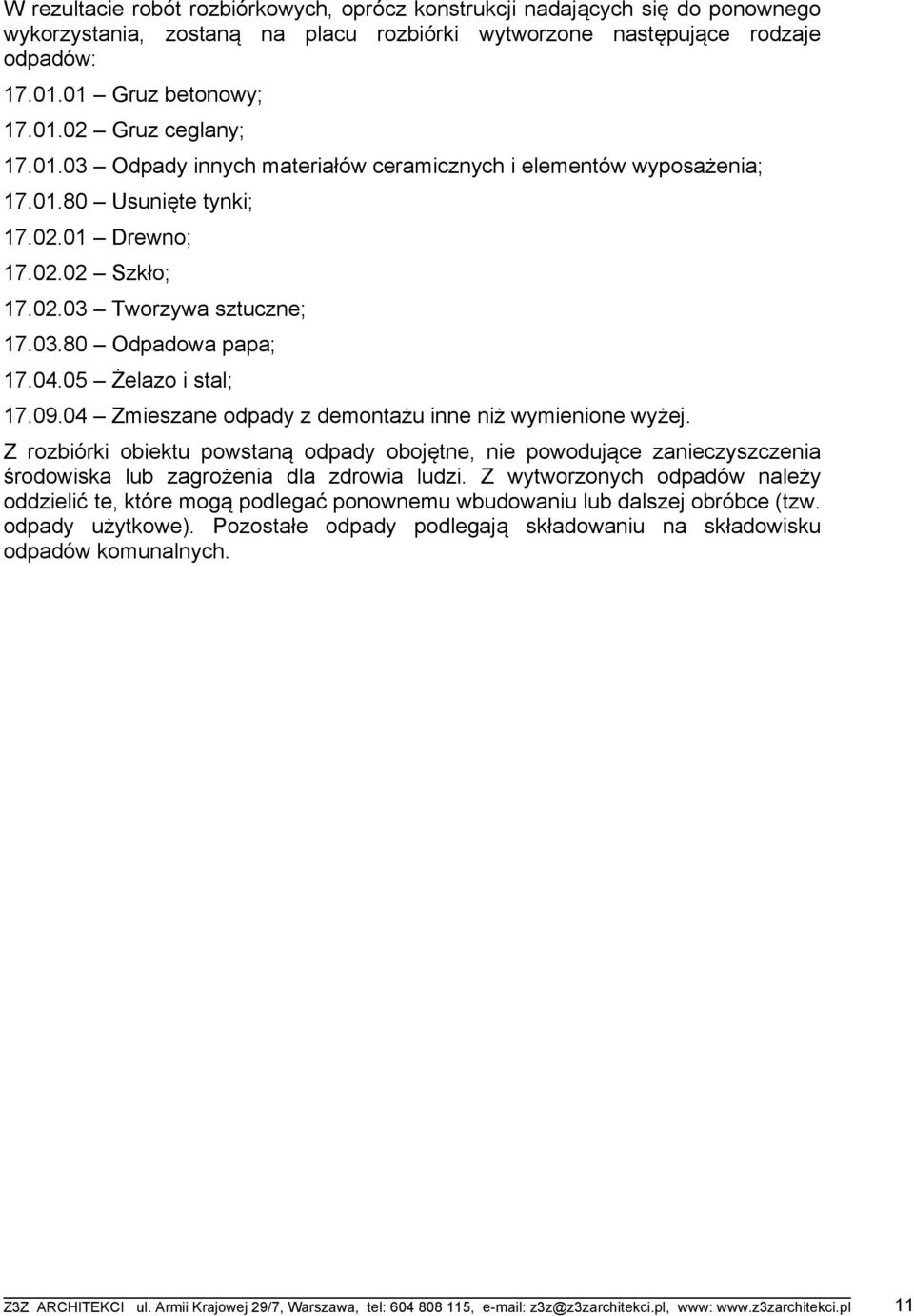

11 W rezultacie robót rozbiórkowych, oprócz konstrukcji nadających się do ponownego wykorzystania, zostaną na placu rozbiórki wytworzone następujące rodzaje odpadów: Gruz betonowy; Gruz ceglany; Odpady innych materiałów ceramicznych i elementów wyposażenia; Usunięte tynki; Drewno; Szkło; Tworzywa sztuczne; Odpadowa papa; Żelazo i stal; Zmieszane odpady z demontażu inne niż wymienione wyżej. Z rozbiórki obiektu powstaną odpady obojętne, nie powodujące zanieczyszczenia środowiska lub zagrożenia dla zdrowia ludzi. Z wytworzonych odpadów należy oddzielić te, które mogą podlegać ponownemu wbudowaniu lub dalszej obróbce (tzw. odpady użytkowe). Pozostałe odpady podlegają składowaniu na składowisku odpadów komunalnych. Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 11

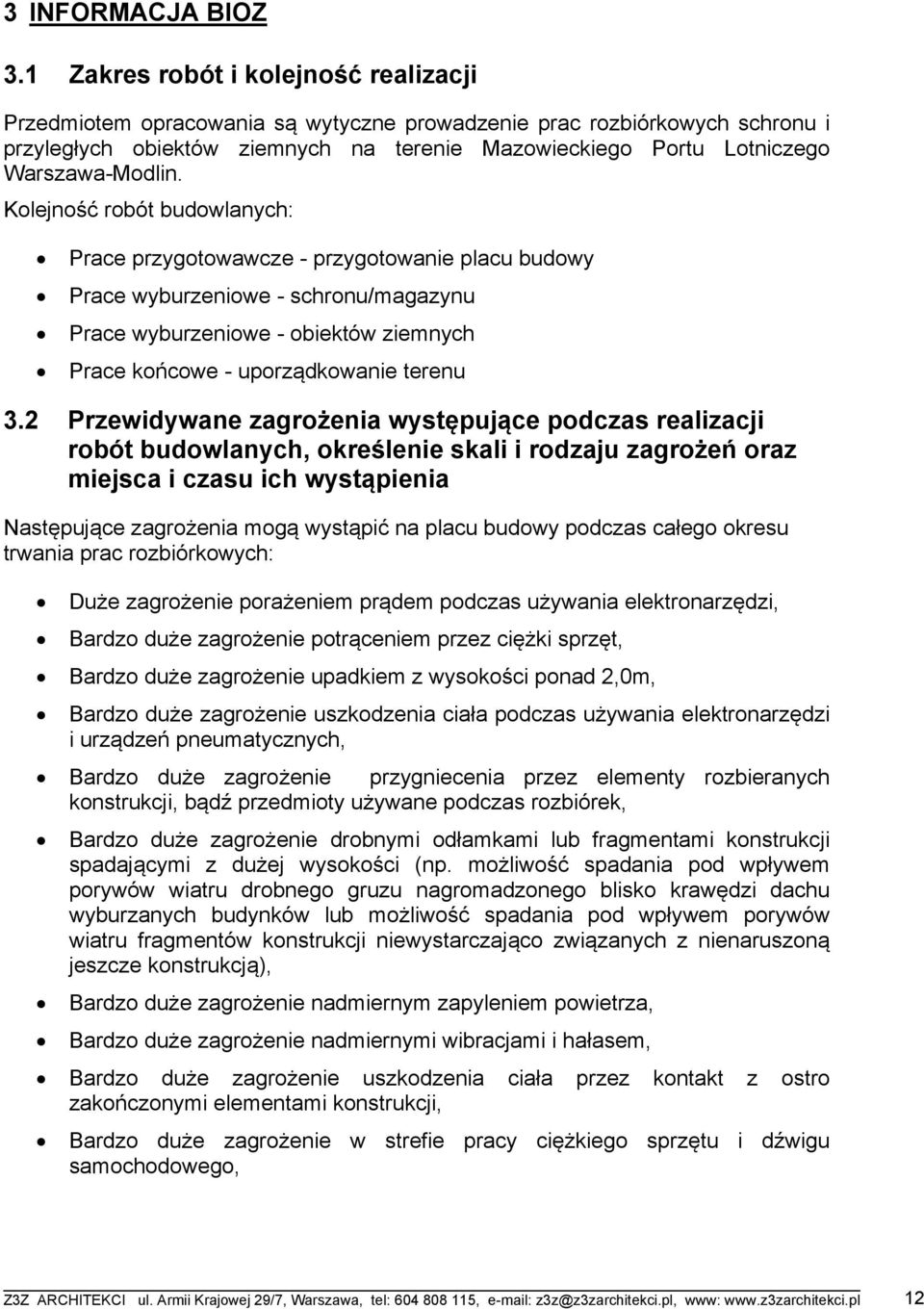

12 3 INFORMACJA BIOZ 3.1 Zakres robót i kolejność realizacji Przedmiotem opracowania są wytyczne prowadzenie prac rozbiórkowych schronu i przyległych obiektów ziemnych na terenie Mazowieckiego Portu Lotniczego Warszawa-Modlin. Kolejność robót budowlanych: Prace przygotowawcze - przygotowanie placu budowy Prace wyburzeniowe - schronu/magazynu Prace wyburzeniowe - obiektów ziemnych Prace końcowe - uporządkowanie terenu 3.2 Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określenie skali i rodzaju zagrożeń oraz miejsca i czasu ich wystąpienia Następujące zagrożenia mogą wystąpić na placu budowy podczas całego okresu trwania prac rozbiórkowych: Duże zagrożenie porażeniem prądem podczas używania elektronarzędzi, Bardzo duże zagrożenie potrąceniem przez ciężki sprzęt, Bardzo duże zagrożenie upadkiem z wysokości ponad 2,0m, Bardzo duże zagrożenie uszkodzenia ciała podczas używania elektronarzędzi i urządzeń pneumatycznych, Bardzo duże zagrożenie przygniecenia przez elementy rozbieranych konstrukcji, bądź przedmioty używane podczas rozbiórek, Bardzo duże zagrożenie drobnymi odłamkami lub fragmentami konstrukcji spadającymi z dużej wysokości (np. możliwość spadania pod wpływem porywów wiatru drobnego gruzu nagromadzonego blisko krawędzi dachu wyburzanych budynków lub możliwość spadania pod wpływem porywów wiatru fragmentów konstrukcji niewystarczająco związanych z nienaruszoną jeszcze konstrukcją), Bardzo duże zagrożenie nadmiernym zapyleniem powietrza, Bardzo duże zagrożenie nadmiernymi wibracjami i hałasem, Bardzo duże zagrożenie uszkodzenia ciała przez kontakt z ostro zakończonymi elementami konstrukcji, Bardzo duże zagrożenie w strefie pracy ciężkiego sprzętu i dźwigu samochodowego, Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 12

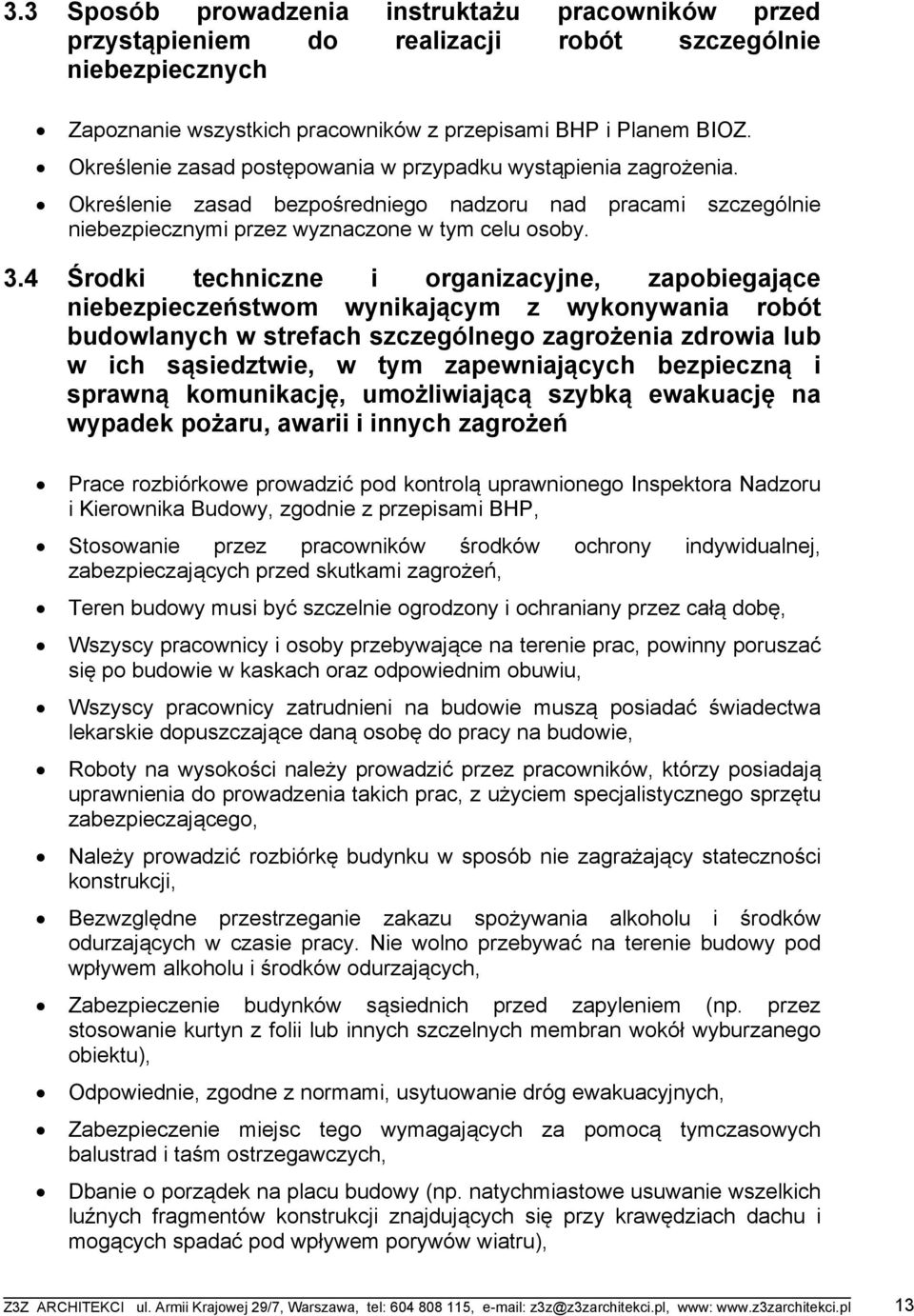

13 3.3 Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Zapoznanie wszystkich pracowników z przepisami BHP i Planem BIOZ. Określenie zasad postępowania w przypadku wystąpienia zagrożenia. Określenie zasad bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby. 3.4 Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Prace rozbiórkowe prowadzić pod kontrolą uprawnionego Inspektora Nadzoru i Kierownika Budowy, zgodnie z przepisami BHP, Stosowanie przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, Teren budowy musi być szczelnie ogrodzony i ochraniany przez całą dobę, Wszyscy pracownicy i osoby przebywające na terenie prac, powinny poruszać się po budowie w kaskach oraz odpowiednim obuwiu, Wszyscy pracownicy zatrudnieni na budowie muszą posiadać świadectwa lekarskie dopuszczające daną osobę do pracy na budowie, Roboty na wysokości należy prowadzić przez pracowników, którzy posiadają uprawnienia do prowadzenia takich prac, z użyciem specjalistycznego sprzętu zabezpieczającego, Należy prowadzić rozbiórkę budynku w sposób nie zagrażający stateczności konstrukcji, Bezwzględne przestrzeganie zakazu spożywania alkoholu i środków odurzających w czasie pracy. Nie wolno przebywać na terenie budowy pod wpływem alkoholu i środków odurzających, Zabezpieczenie budynków sąsiednich przed zapyleniem (np. przez stosowanie kurtyn z folii lub innych szczelnych membran wokół wyburzanego obiektu), Odpowiednie, zgodne z normami, usytuowanie dróg ewakuacyjnych, Zabezpieczenie miejsc tego wymagających za pomocą tymczasowych balustrad i taśm ostrzegawczych, Dbanie o porządek na placu budowy (np. natychmiastowe usuwanie wszelkich luźnych fragmentów konstrukcji znajdujących się przy krawędziach dachu i mogących spadać pod wpływem porywów wiatru), Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 13

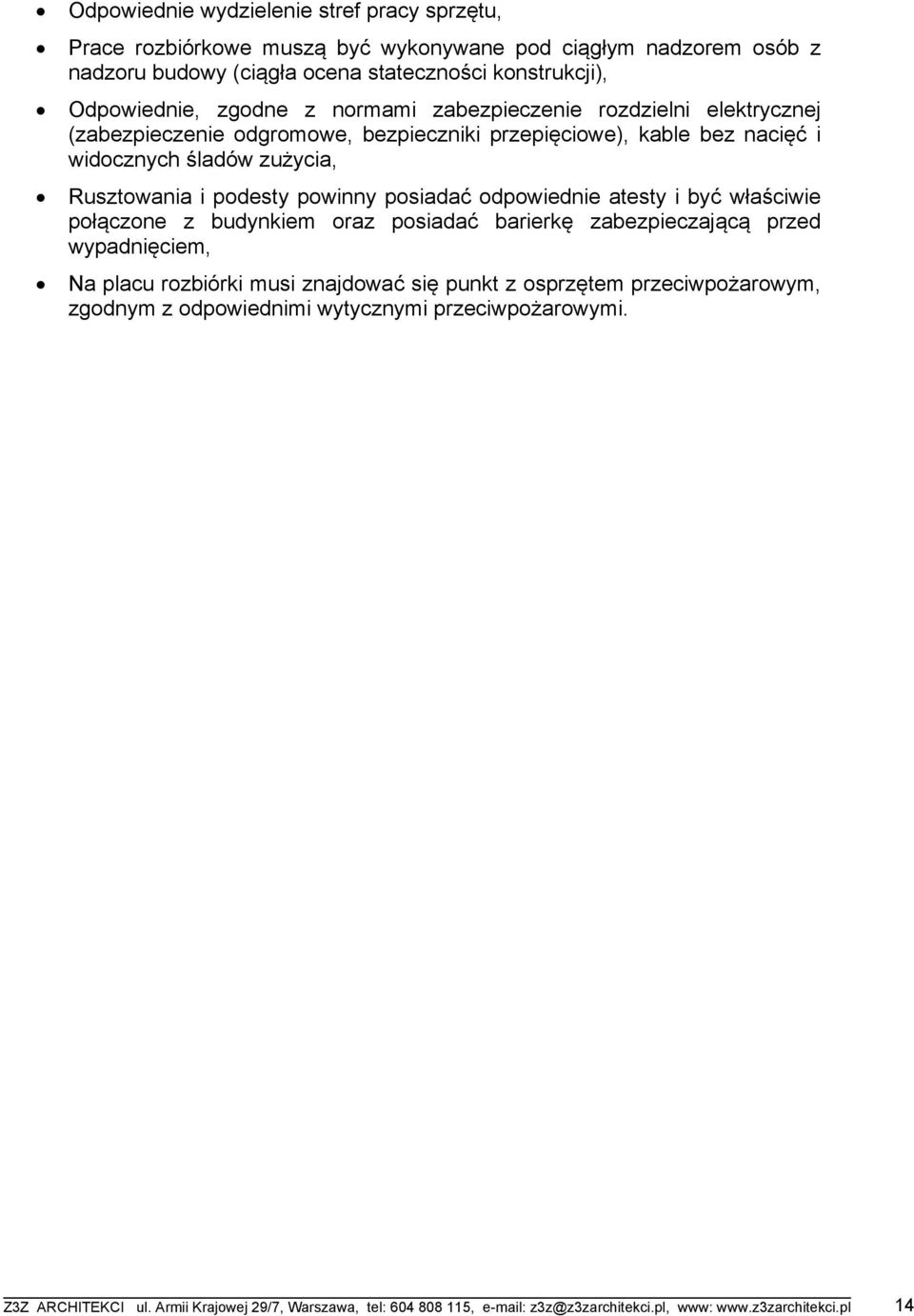

14 Odpowiednie wydzielenie stref pracy sprzętu, Prace rozbiórkowe muszą być wykonywane pod ciągłym nadzorem osób z nadzoru budowy (ciągła ocena stateczności konstrukcji), Odpowiednie, zgodne z normami zabezpieczenie rozdzielni elektrycznej (zabezpieczenie odgromowe, bezpieczniki przepięciowe), kable bez nacięć i widocznych śladów zużycia, Rusztowania i podesty powinny posiadać odpowiednie atesty i być właściwie połączone z budynkiem oraz posiadać barierkę zabezpieczającą przed wypadnięciem, Na placu rozbiórki musi znajdować się punkt z osprzętem przeciwpożarowym, zgodnym z odpowiednimi wytycznymi przeciwpożarowymi. Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 14

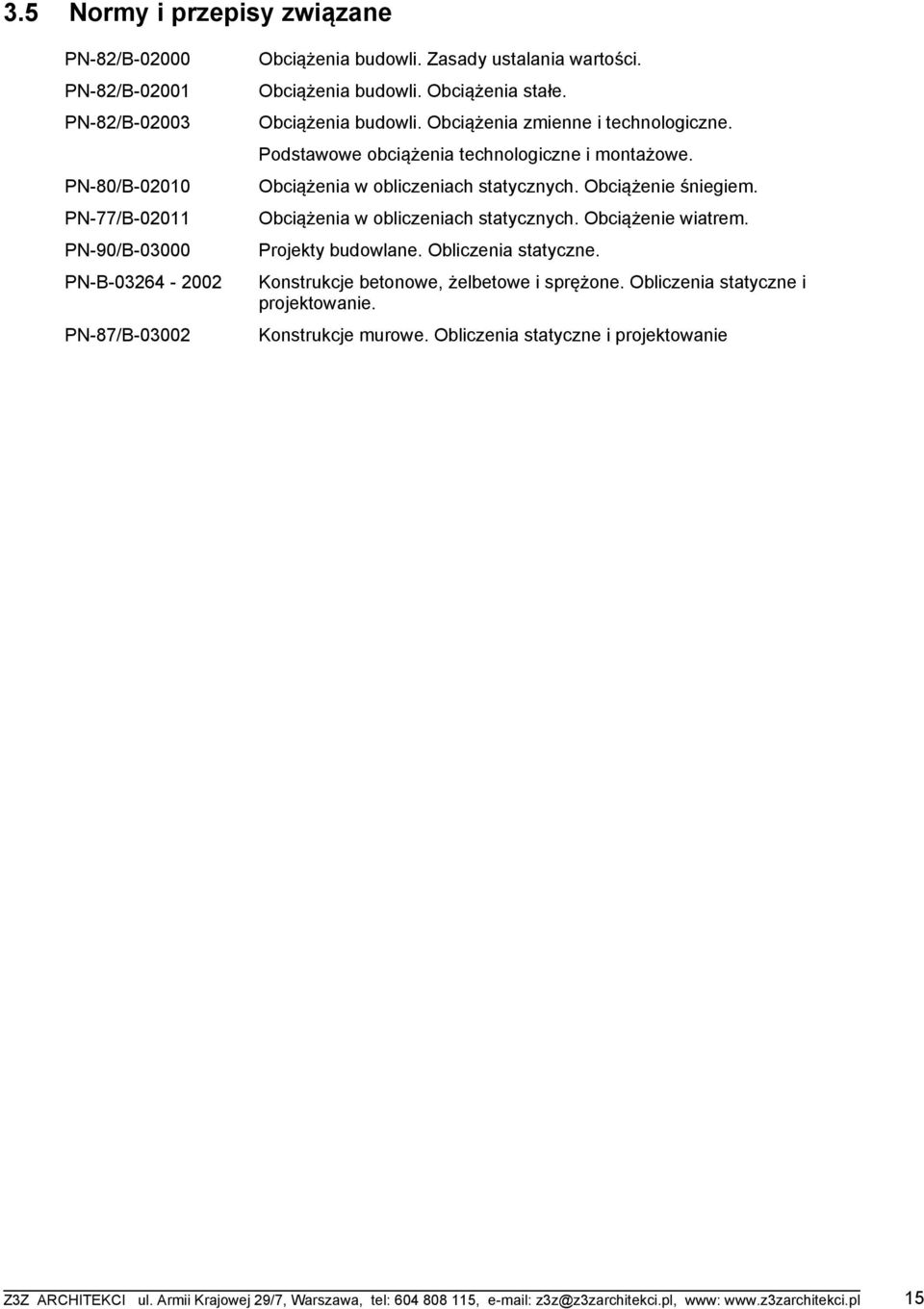

15 3.5 Normy i przepisy związane PN-82/B PN-82/B PN-82/B PN-80/B PN-77/B PN-90/B PN-B PN-87/B Obciążenia budowli. Zasady ustalania wartości. Obciążenia budowli. Obciążenia stałe. Obciążenia budowli. Obciążenia zmienne i technologiczne. Podstawowe obciążenia technologiczne i montażowe. Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. Projekty budowlane. Obliczenia statyczne. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. Konstrukcje murowe. Obliczenia statyczne i projektowanie Z3Z ARCHITEKCI ul. Armii Krajowej 29/7, Warszawa, tel: , z3z@z3zarchitekci.pl, www: 15
