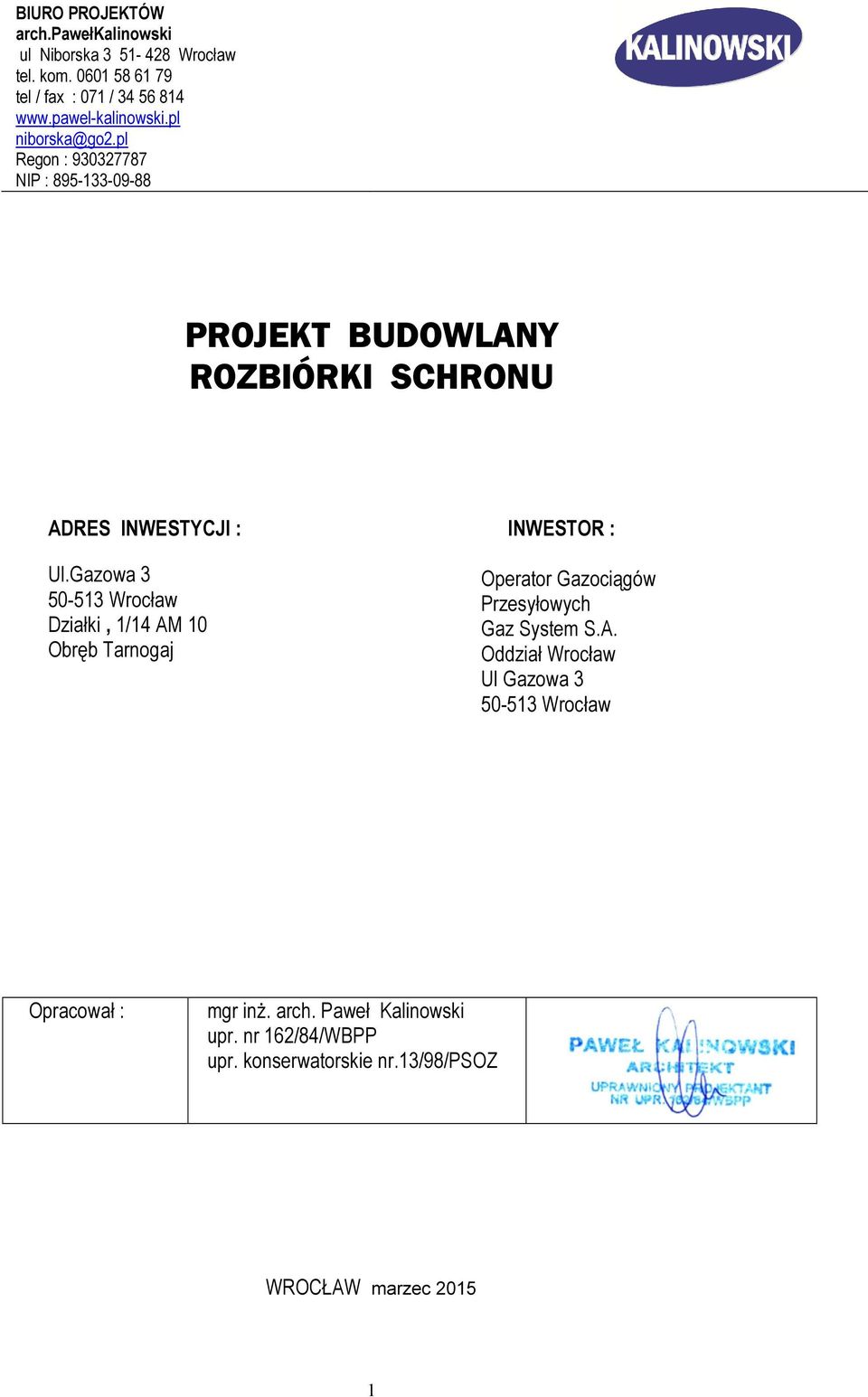

1 BIURO PROJEKTÓW arch.pawełkalinowski ul Niborska Wrocław tel. kom tel / fax : 071 / niborska@go2.pl Regon : NIP : PROJEKT BUDOWLANY ROZBIÓRKI SCHRONU ADRES INWESTYCJI : Ul.Gazowa Wrocław Działki, 1/14 AM 10 Obręb Tarnogaj INWESTOR : Operator Gazociągów Przesyłowych Gaz System S.A. Oddział Wrocław Ul Gazowa Wrocław Opracował : mgr inż. arch. Paweł Kalinowski upr. nr 162/84/WBPP upr. konserwatorskie nr.13/98/psoz WROCŁAW marzec

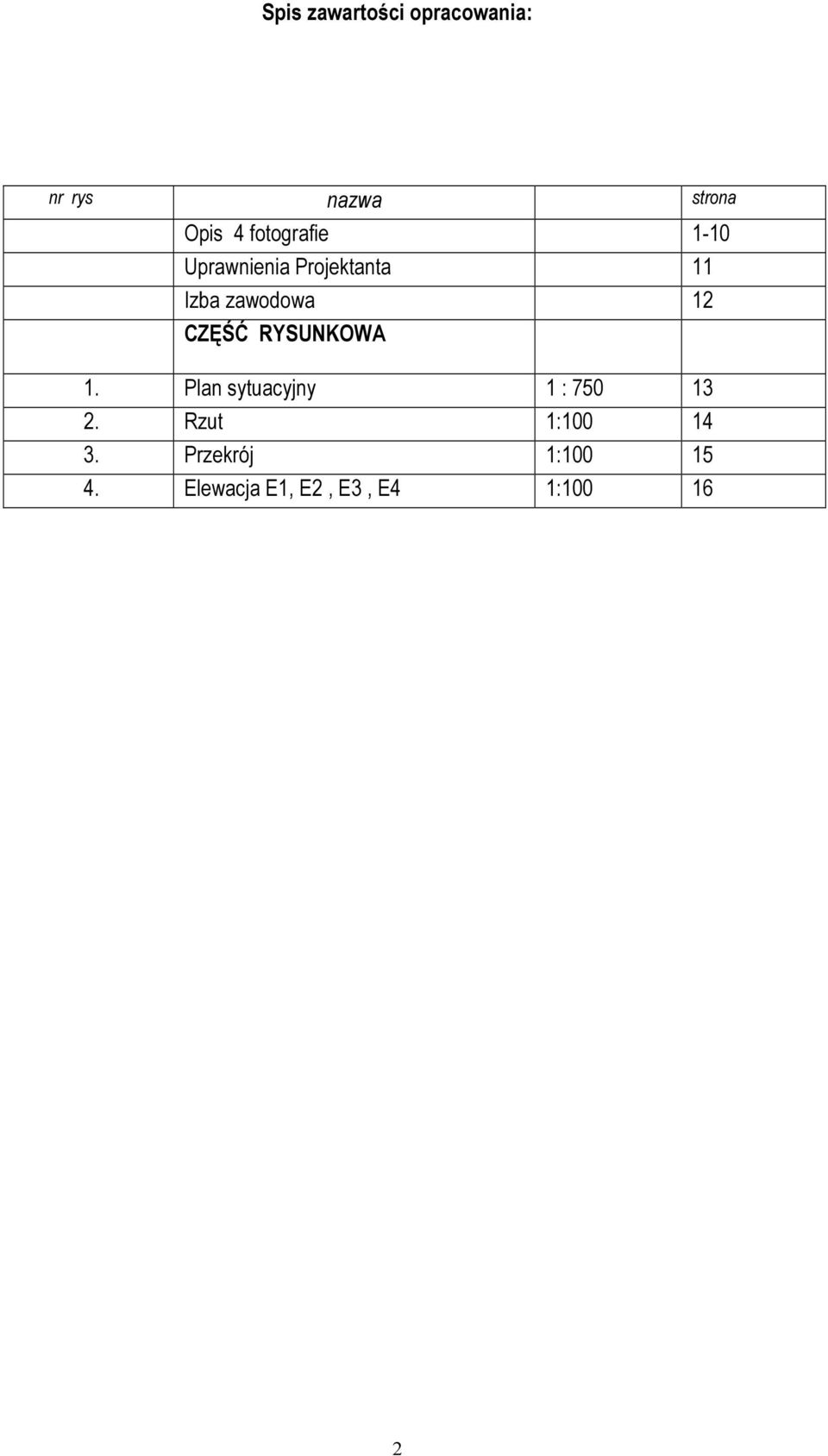

2 Spis zawartości opracowania: nr rys nazwa strona Opis 4 fotografie 1-10 Uprawnienia Projektanta 11 Izba zawodowa 12 CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny 1 : Rzut 1: Przekrój 1: Elewacja E1, E2, E3, E4 1:

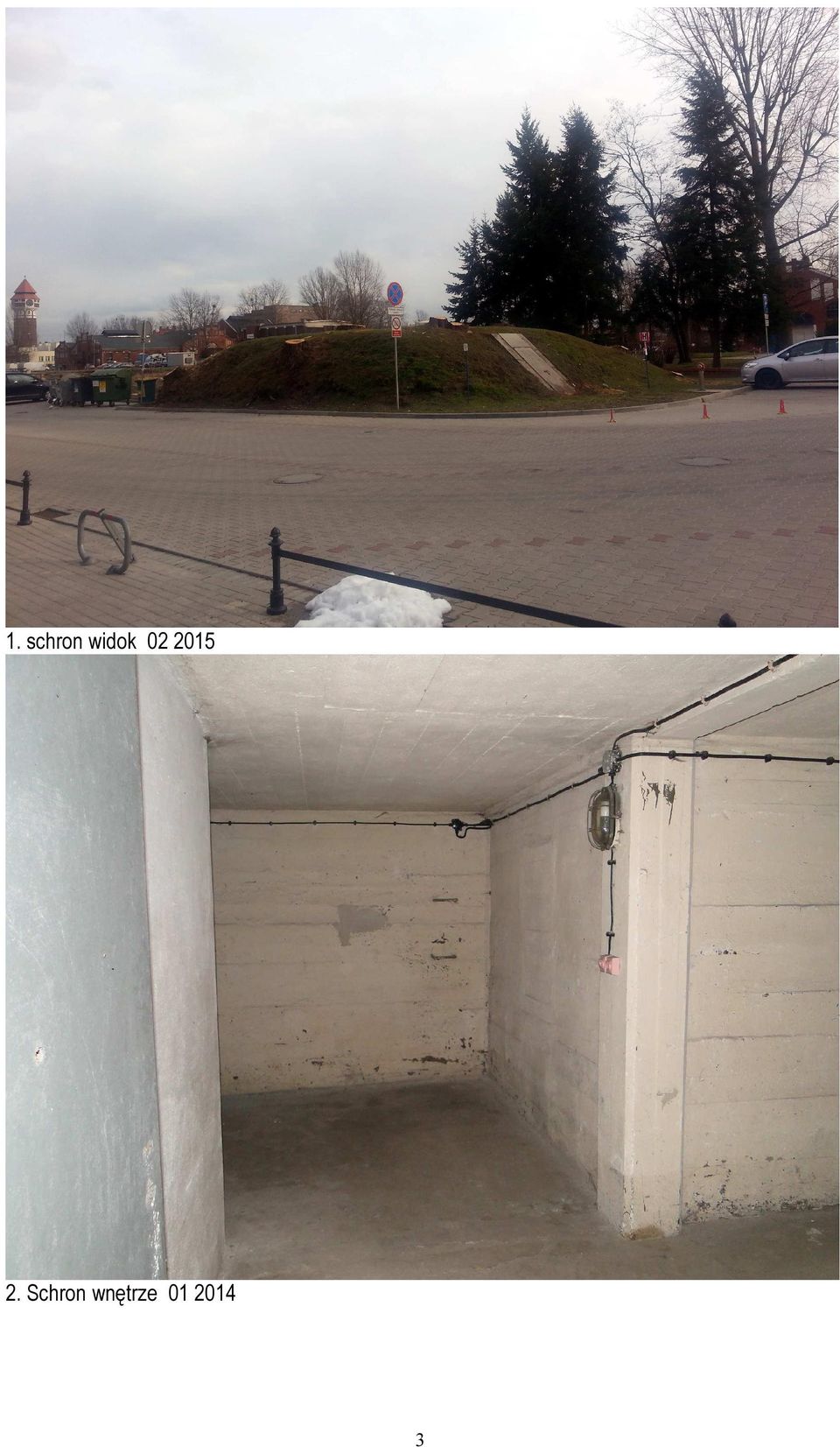

3 1. schron widok Schron wnętrze

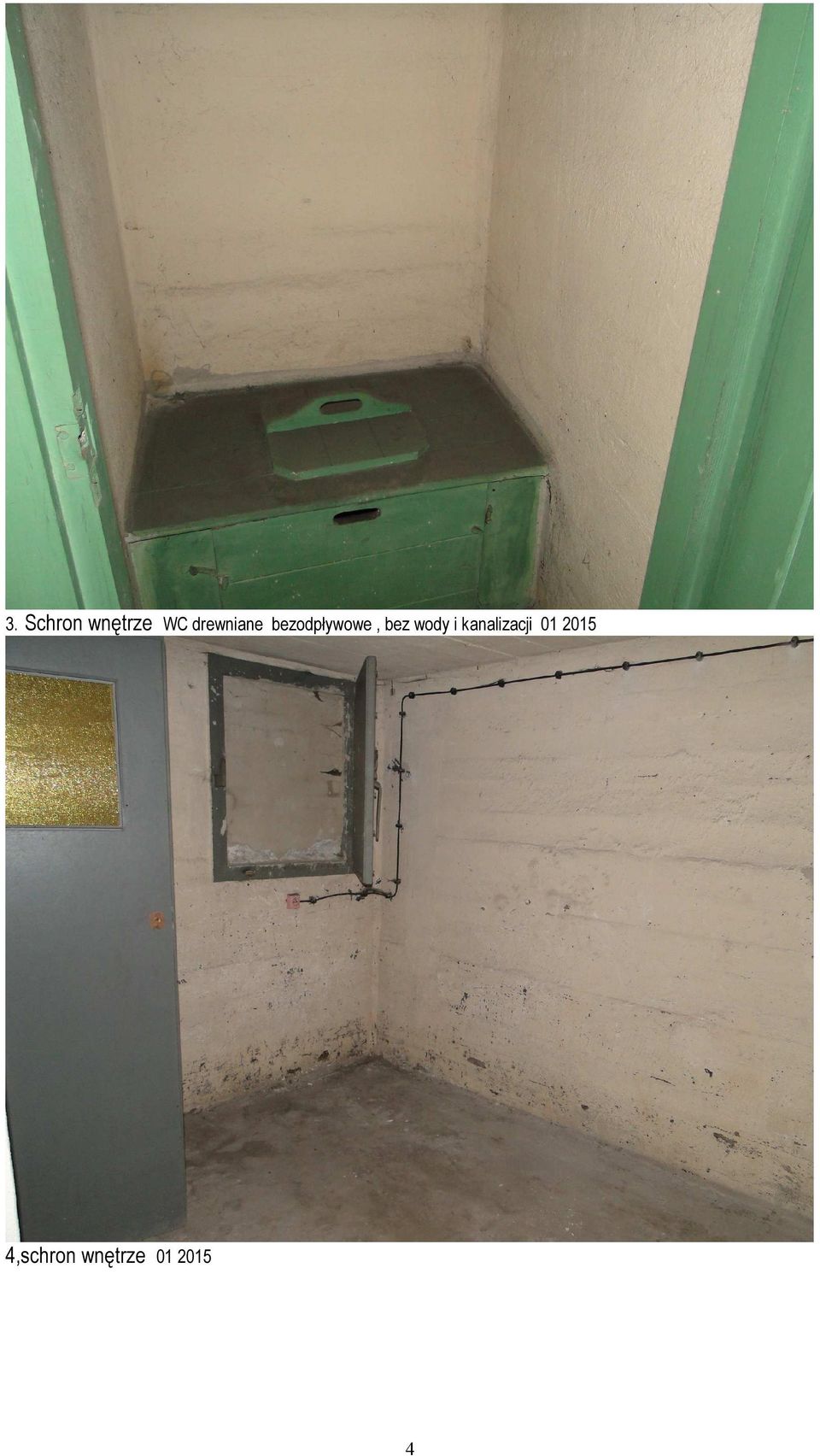

4 3. Schron wnętrze WC drewniane bezodpływowe, bez wody i kanalizacji ,schron wnętrze

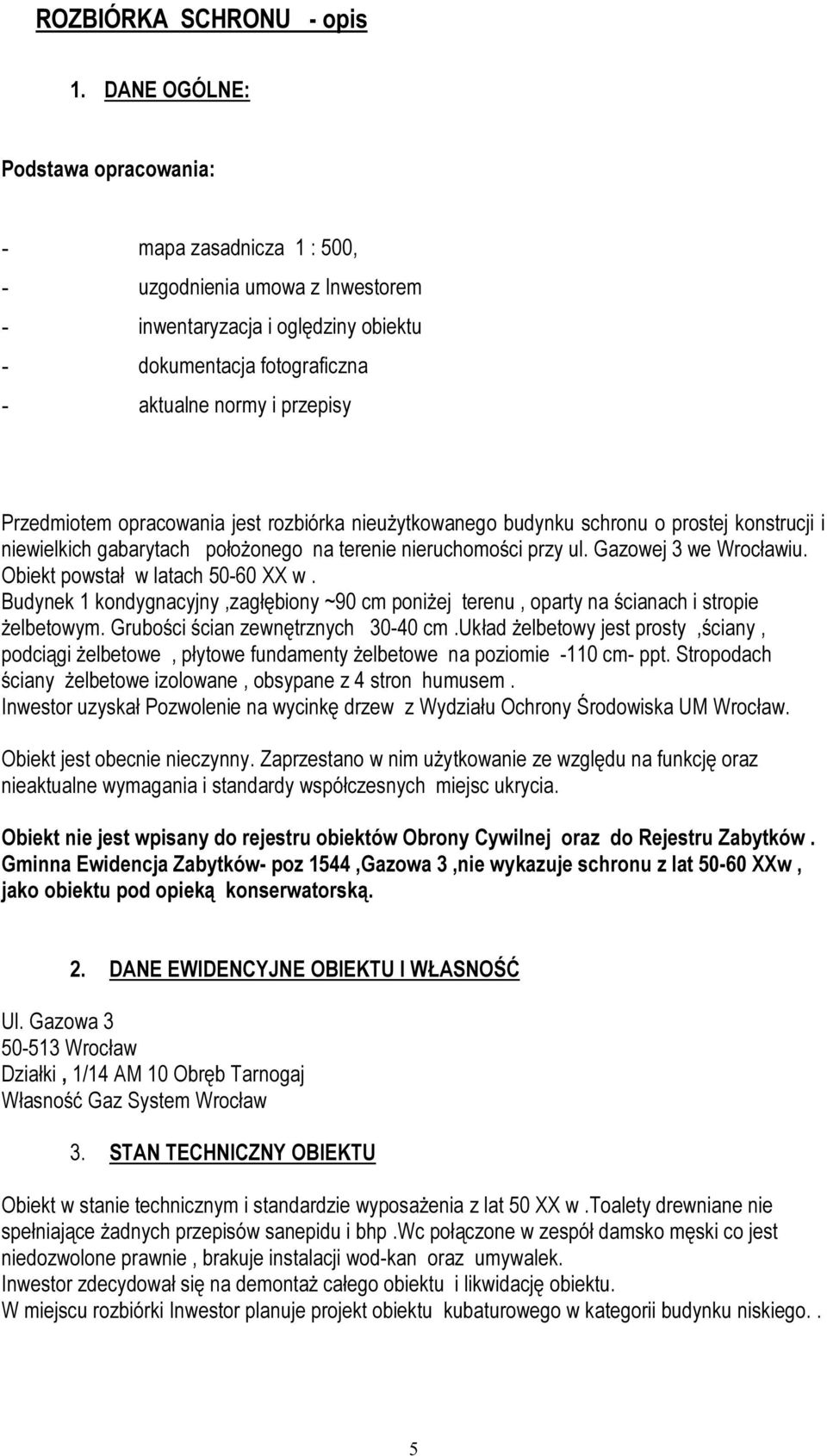

5 ROZBIÓRKA SCHRONU - opis 1. DANE OGÓLNE: Podstawa opracowania: - mapa zasadnicza 1 : 500, - uzgodnienia umowa z Inwestorem - inwentaryzacja i oględziny obiektu - dokumentacja fotograficzna - aktualne normy i przepisy Przedmiotem opracowania jest rozbiórka nieużytkowanego budynku schronu o prostej konstrucji i niewielkich gabarytach położonego na terenie nieruchomości przy ul. Gazowej 3 we Wrocławiu. Obiekt powstał w latach XX w. Budynek 1 kondygnacyjny,zagłębiony ~90 cm poniżej terenu, oparty na ścianach i stropie żelbetowym. Grubości ścian zewnętrznych cm.układ żelbetowy jest prosty,ściany, podciągi żelbetowe, płytowe fundamenty żelbetowe na poziomie -110 cm- ppt. Stropodach ściany żelbetowe izolowane, obsypane z 4 stron humusem. Inwestor uzyskał Pozwolenie na wycinkę drzew z Wydziału Ochrony Środowiska UM Wrocław. Obiekt jest obecnie nieczynny. Zaprzestano w nim użytkowanie ze względu na funkcję oraz nieaktualne wymagania i standardy współczesnych miejsc ukrycia. Obiekt nie jest wpisany do rejestru obiektów Obrony Cywilnej oraz do Rejestru Zabytków. Gminna Ewidencja Zabytków- poz 1544,Gazowa 3,nie wykazuje schronu z lat XXw, jako obiektu pod opieką konserwatorską. 2. DANE EWIDENCYJNE OBIEKTU I WŁASNOŚĆ Ul. Gazowa Wrocław Działki, 1/14 AM 10 Obręb Tarnogaj Własność Gaz System Wrocław 3. STAN TECHNICZNY OBIEKTU Obiekt w stanie technicznym i standardzie wyposażenia z lat 50 XX w.toalety drewniane nie spełniające żadnych przepisów sanepidu i bhp.wc połączone w zespół damsko męski co jest niedozwolone prawnie, brakuje instalacji wod-kan oraz umywalek. Inwestor zdecydował się na demontaż całego obiektu i likwidację obiektu. W miejscu rozbiórki Inwestor planuje projekt obiektu kubaturowego w kategorii budynku niskiego.. 5

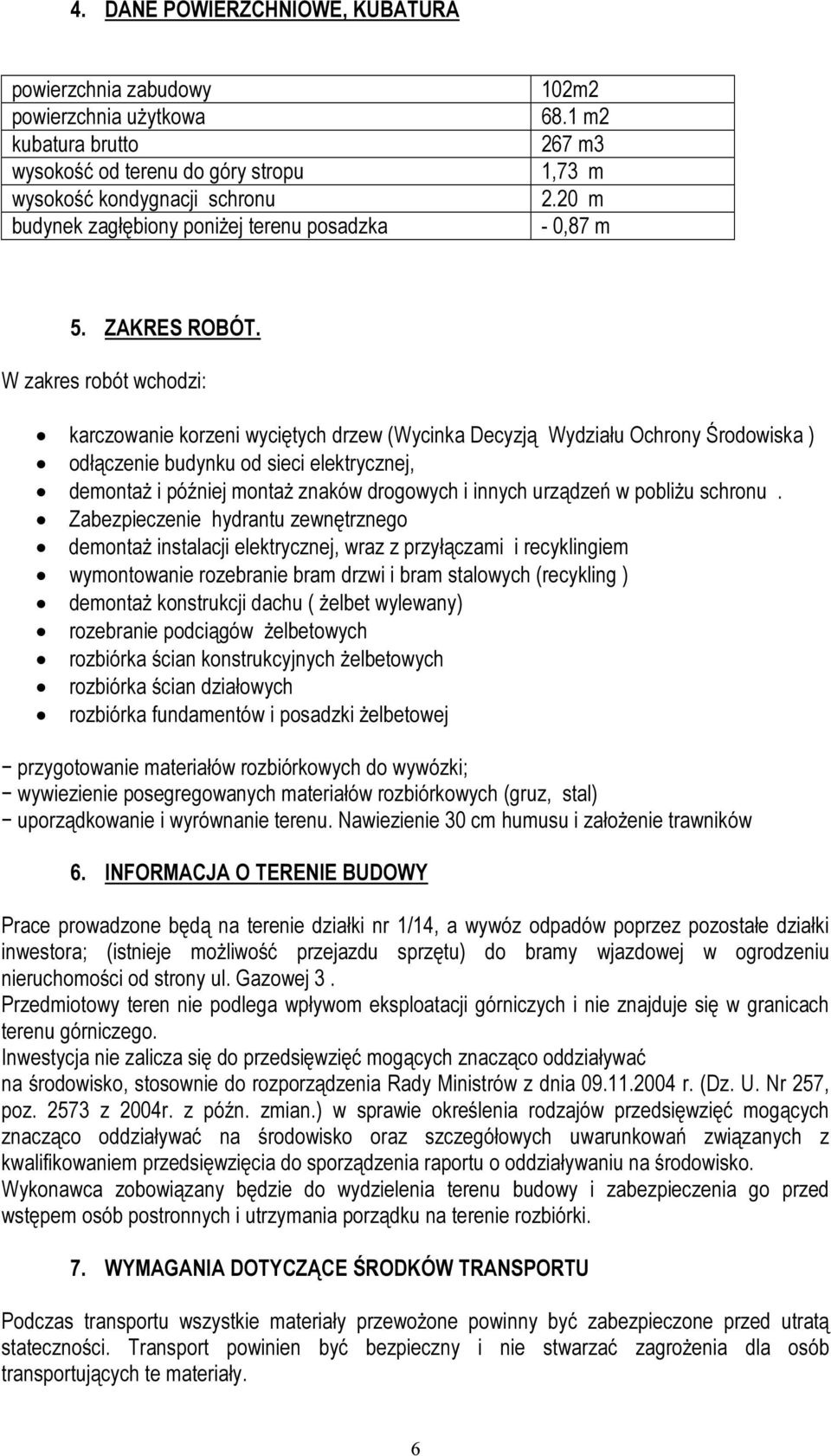

6 4. DANE POWIERZCHNIOWE, KUBATURA powierzchnia zabudowy powierzchnia użytkowa kubatura brutto wysokość od terenu do góry stropu wysokość kondygnacji schronu budynek zagłębiony poniżej terenu posadzka 102m m2 267 m3 1,73 m 2.20 m - 0,87 m 5. ZAKRES ROBÓT. W zakres robót wchodzi: karczowanie korzeni wyciętych drzew (Wycinka Decyzją Wydziału Ochrony Środowiska ) odłączenie budynku od sieci elektrycznej, demontaż i później montaż znaków drogowych i innych urządzeń w pobliżu schronu. Zabezpieczenie hydrantu zewnętrznego demontaż instalacji elektrycznej, wraz z przyłączami i recyklingiem wymontowanie rozebranie bram drzwi i bram stalowych (recykling ) demontaż konstrukcji dachu ( żelbet wylewany) rozebranie podciągów żelbetowych rozbiórka ścian konstrukcyjnych żelbetowych rozbiórka ścian działowych rozbiórka fundamentów i posadzki żelbetowej przygotowanie materiałów rozbiórkowych do wywózki; wywiezienie posegregowanych materiałów rozbiórkowych (gruz, stal) uporządkowanie i wyrównanie terenu. Nawiezienie 30 cm humusu i założenie trawników 6. INFORMACJA O TERENIE BUDOWY Prace prowadzone będą na terenie działki nr 1/14, a wywóz odpadów poprzez pozostałe działki inwestora; (istnieje możliwość przejazdu sprzętu) do bramy wjazdowej w ogrodzeniu nieruchomości od strony ul. Gazowej 3. Przedmiotowy teren nie podlega wpływom eksploatacji górniczych i nie znajduje się w granicach terenu górniczego. Inwestycja nie zalicza się do przedsięwzięć mogących znacząco oddziaływać na środowisko, stosownie do rozporządzenia Rady Ministrów z dnia r. (Dz. U. Nr 257, poz z 2004r. z późn. zmian.) w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko. Wykonawca zobowiązany będzie do wydzielenia terenu budowy i zabezpieczenia go przed wstępem osób postronnych i utrzymania porządku na terenie rozbiórki. 7. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Podczas transportu wszystkie materiały przewożone powinny być zabezpieczone przed utratą stateczności. Transport powinien być bezpieczny i nie stwarzać zagrożenia dla osób transportujących te materiały. 6

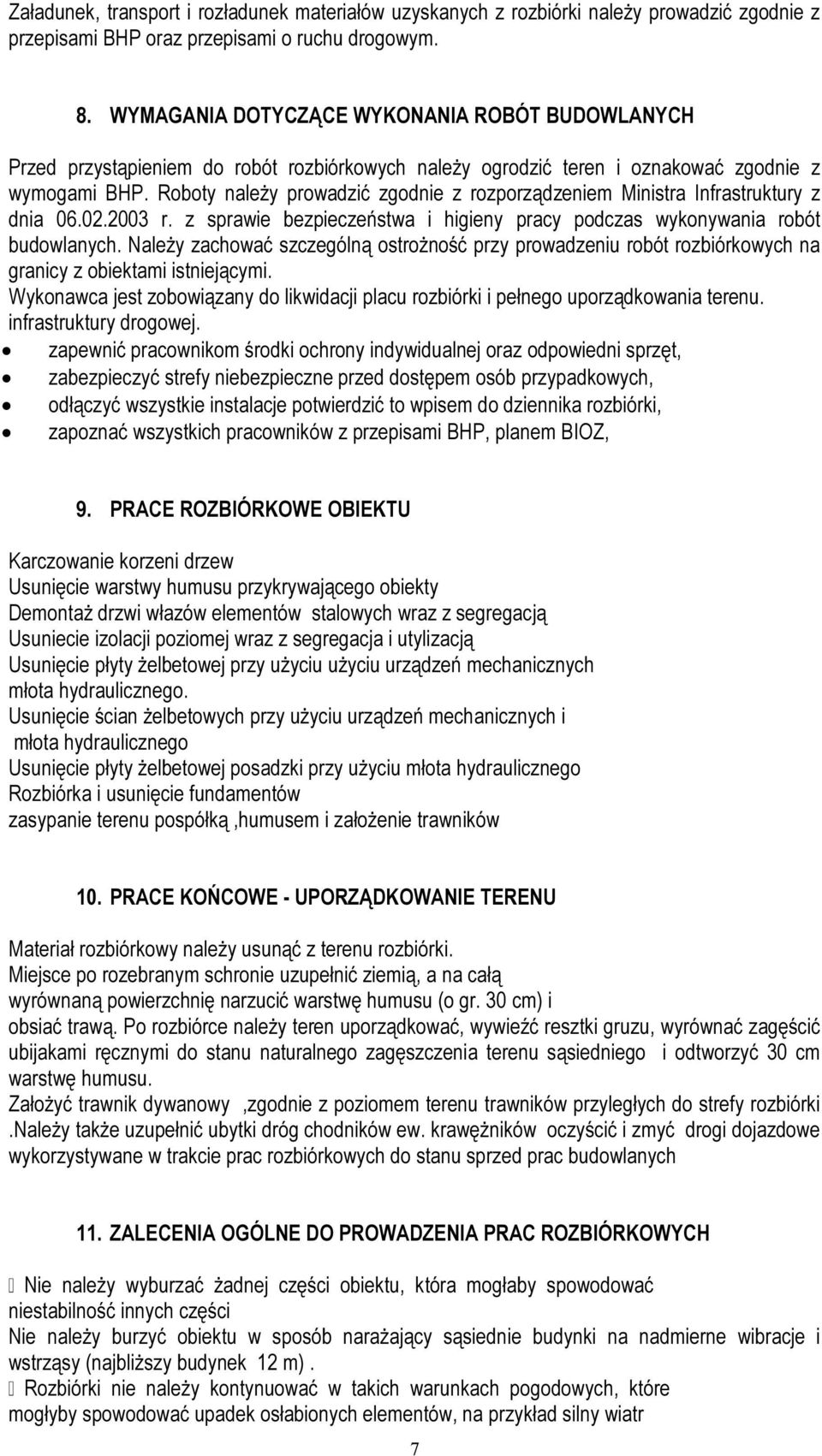

7 Załadunek, transport i rozładunek materiałów uzyskanych z rozbiórki należy prowadzić zgodnie z przepisami BHP oraz przepisami o ruchu drogowym. 8. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Przed przystąpieniem do robót rozbiórkowych należy ogrodzić teren i oznakować zgodnie z wymogami BHP. Roboty należy prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. z sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Należy zachować szczególną ostrożność przy prowadzeniu robót rozbiórkowych na granicy z obiektami istniejącymi. Wykonawca jest zobowiązany do likwidacji placu rozbiórki i pełnego uporządkowania terenu. infrastruktury drogowej. zapewnić pracownikom środki ochrony indywidualnej oraz odpowiedni sprzęt, zabezpieczyć strefy niebezpieczne przed dostępem osób przypadkowych, odłączyć wszystkie instalacje potwierdzić to wpisem do dziennika rozbiórki, zapoznać wszystkich pracowników z przepisami BHP, planem BIOZ, 9. PRACE ROZBIÓRKOWE OBIEKTU Karczowanie korzeni drzew Usunięcie warstwy humusu przykrywającego obiekty Demontaż drzwi włazów elementów stalowych wraz z segregacją Usuniecie izolacji poziomej wraz z segregacja i utylizacją Usunięcie płyty żelbetowej przy użyciu użyciu urządzeń mechanicznych młota hydraulicznego. Usunięcie ścian żelbetowych przy użyciu urządzeń mechanicznych i młota hydraulicznego Usunięcie płyty żelbetowej posadzki przy użyciu młota hydraulicznego Rozbiórka i usunięcie fundamentów zasypanie terenu pospółką,humusem i założenie trawników 10. PRACE KOŃCOWE - UPORZĄDKOWANIE TERENU Materiał rozbiórkowy należy usunąć z terenu rozbiórki. Miejsce po rozebranym schronie uzupełnić ziemią, a na całą wyrównaną powierzchnię narzucić warstwę humusu (o gr. 30 cm) i obsiać trawą. Po rozbiórce należy teren uporządkować, wywieźć resztki gruzu, wyrównać zagęścić ubijakami ręcznymi do stanu naturalnego zagęszczenia terenu sąsiedniego i odtworzyć 30 cm warstwę humusu. Założyć trawnik dywanowy,zgodnie z poziomem terenu trawników przyległych do strefy rozbiórki.należy także uzupełnić ubytki dróg chodników ew. krawężników oczyścić i zmyć drogi dojazdowe wykorzystywane w trakcie prac rozbiórkowych do stanu sprzed prac budowlanych 11. ZALECENIA OGÓLNE DO PROWADZENIA PRAC ROZBIÓRKOWYCH Nie należy wyburzać żadnej części obiektu, która mogłaby spowodować niestabilność innych części Nie należy burzyć obiektu w sposób narażający sąsiednie budynki na nadmierne wibracje i wstrząsy (najbliższy budynek 12 m). Rozbiórki nie należy kontynuować w takich warunkach pogodowych, które mogłyby spowodować upadek osłabionych elementów, na przykład silny wiatr 7

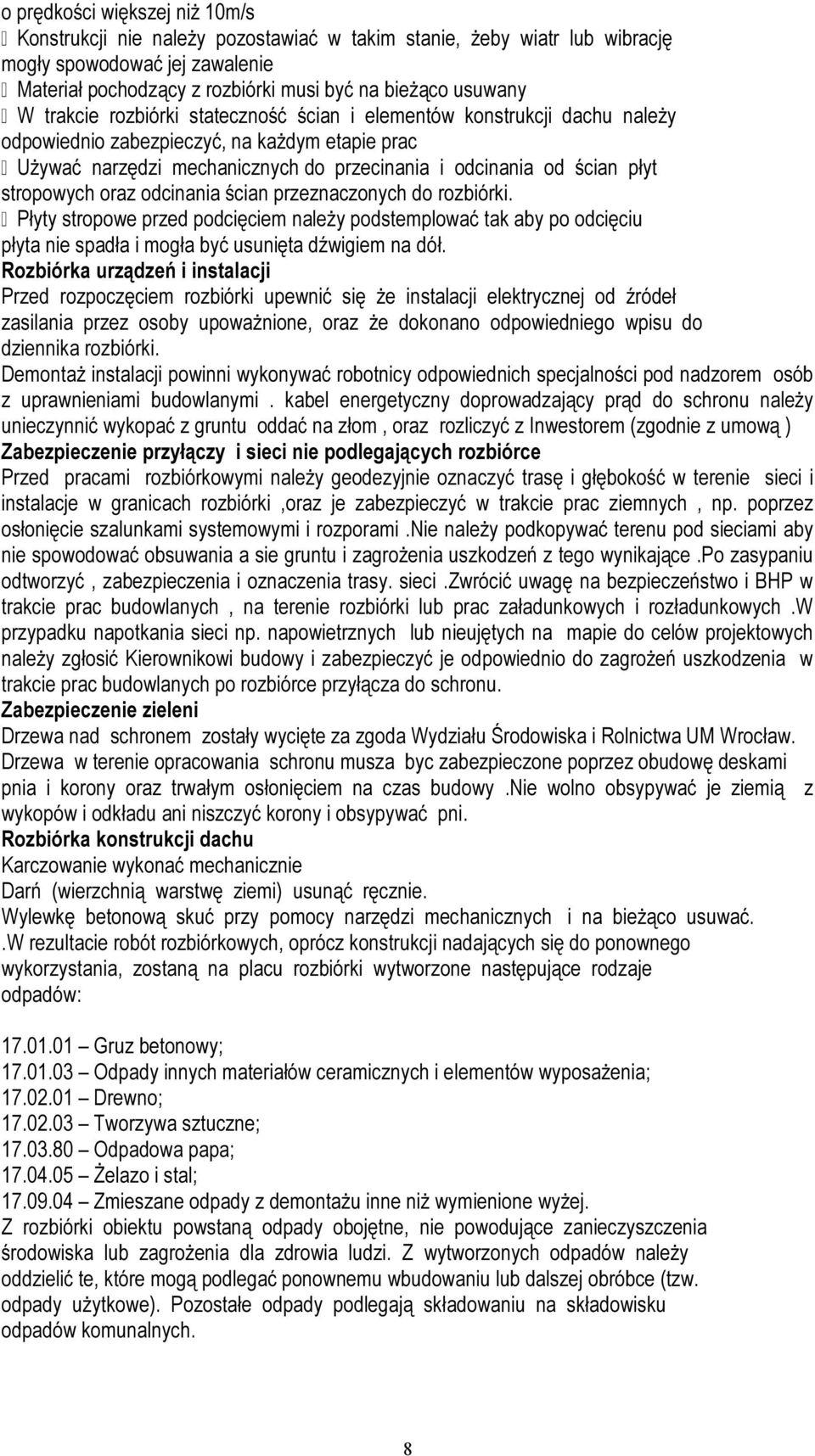

8 o prędkości większej niż 10m/s Konstrukcji nie należy pozostawiać w takim stanie, żeby wiatr lub wibrację mogły spowodować jej zawalenie Materiał pochodzący z rozbiórki musi być na bieżąco usuwany W trakcie rozbiórki stateczność ścian i elementów konstrukcji dachu należy odpowiednio zabezpieczyć, na każdym etapie prac Używać narzędzi mechanicznych do przecinania i odcinania od ścian płyt stropowych oraz odcinania ścian przeznaczonych do rozbiórki. Płyty stropowe przed podcięciem należy podstemplować tak aby po odcięciu płyta nie spadła i mogła być usunięta dźwigiem na dół. Rozbiórka urządzeń i instalacji Przed rozpoczęciem rozbiórki upewnić się że instalacji elektrycznej od źródeł zasilania przez osoby upoważnione, oraz że dokonano odpowiedniego wpisu do dziennika rozbiórki. Demontaż instalacji powinni wykonywać robotnicy odpowiednich specjalności pod nadzorem osób z uprawnieniami budowlanymi. kabel energetyczny doprowadzający prąd do schronu należy unieczynnić wykopać z gruntu oddać na złom, oraz rozliczyć z Inwestorem (zgodnie z umową ) Zabezpieczenie przyłączy i sieci nie podlegających rozbiórce Przed pracami rozbiórkowymi należy geodezyjnie oznaczyć trasę i głębokość w terenie sieci i instalacje w granicach rozbiórki,oraz je zabezpieczyć w trakcie prac ziemnych, np. poprzez osłonięcie szalunkami systemowymi i rozporami.nie należy podkopywać terenu pod sieciami aby nie spowodować obsuwania a sie gruntu i zagrożenia uszkodzeń z tego wynikające.po zasypaniu odtworzyć, zabezpieczenia i oznaczenia trasy. sieci.zwrócić uwagę na bezpieczeństwo i BHP w trakcie prac budowlanych, na terenie rozbiórki lub prac załadunkowych i rozładunkowych.w przypadku napotkania sieci np. napowietrznych lub nieujętych na mapie do celów projektowych należy zgłosić Kierownikowi budowy i zabezpieczyć je odpowiednio do zagrożeń uszkodzenia w trakcie prac budowlanych po rozbiórce przyłącza do schronu. Zabezpieczenie zieleni Drzewa nad schronem zostały wycięte za zgoda Wydziału Środowiska i Rolnictwa UM Wrocław. Drzewa w terenie opracowania schronu musza byc zabezpieczone poprzez obudowę deskami pnia i korony oraz trwałym osłonięciem na czas budowy.nie wolno obsypywać je ziemią z wykopów i odkładu ani niszczyć korony i obsypywać pni. Rozbiórka konstrukcji dachu Karczowanie wykonać mechanicznie Darń (wierzchnią warstwę ziemi) usunąć ręcznie. Wylewkę betonową skuć przy pomocy narzędzi mechanicznych i na bieżąco usuwać..w rezultacie robót rozbiórkowych, oprócz konstrukcji nadających się do ponownego wykorzystania, zostaną na placu rozbiórki wytworzone następujące rodzaje odpadów: Gruz betonowy; Odpady innych materiałów ceramicznych i elementów wyposażenia; Drewno; Tworzywa sztuczne; Odpadowa papa; Żelazo i stal; Zmieszane odpady z demontażu inne niż wymienione wyżej. Z rozbiórki obiektu powstaną odpady obojętne, nie powodujące zanieczyszczenia środowiska lub zagrożenia dla zdrowia ludzi. Z wytworzonych odpadów należy oddzielić te, które mogą podlegać ponownemu wbudowaniu lub dalszej obróbce (tzw. odpady użytkowe). Pozostałe odpady podlegają składowaniu na składowisku odpadów komunalnych. 8

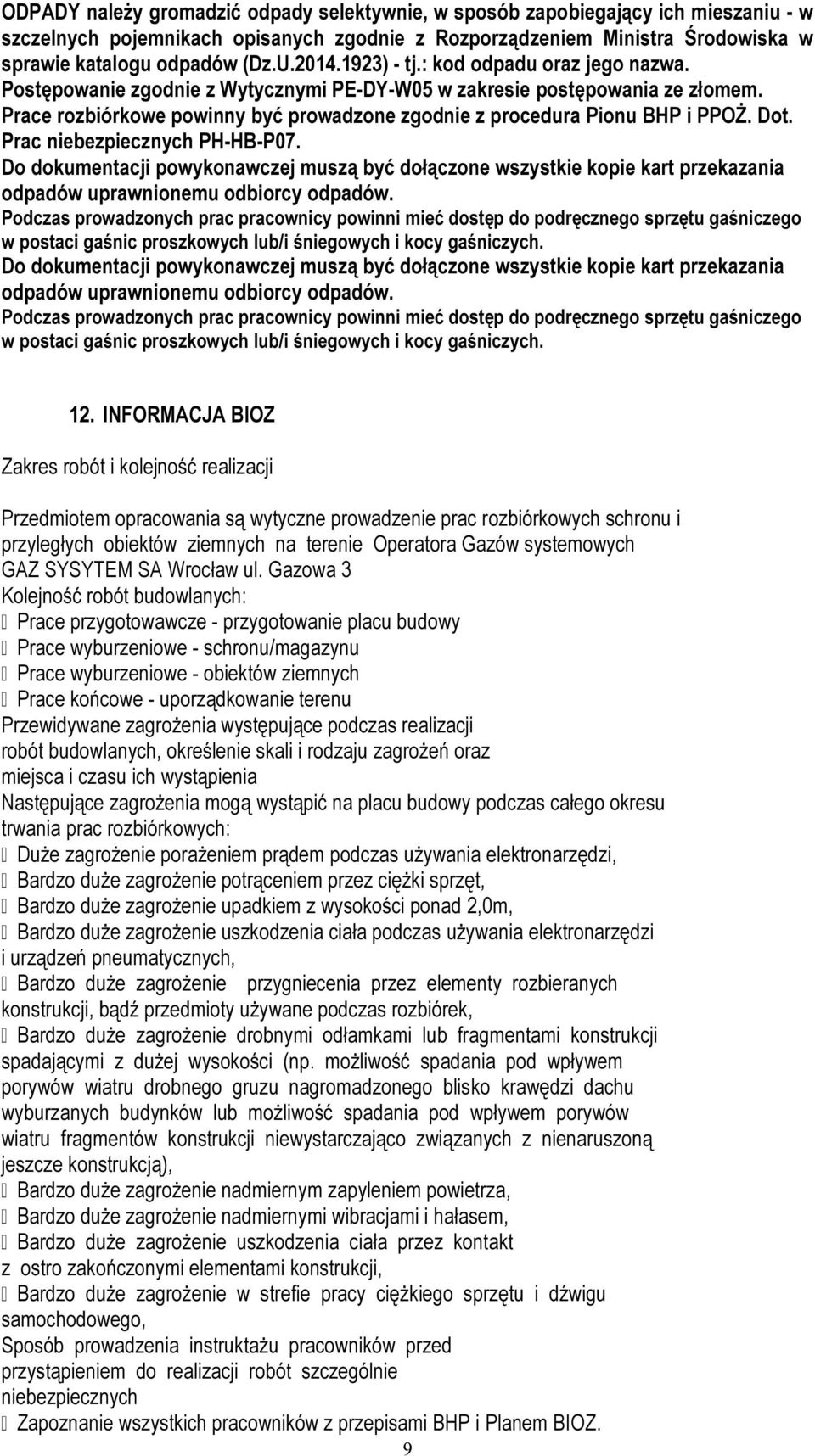

9 ODPADY należy gromadzić odpady selektywnie, w sposób zapobiegający ich mieszaniu - w szczelnych pojemnikach opisanych zgodnie z Rozporządzeniem Ministra Środowiska w sprawie katalogu odpadów (Dz.U ) - tj.: kod odpadu oraz jego nazwa. Postępowanie zgodnie z Wytycznymi PE-DY-W05 w zakresie postępowania ze złomem. Prace rozbiórkowe powinny być prowadzone zgodnie z procedura Pionu BHP i PPOŻ. Dot. Prac niebezpiecznych PH-HB-P07. Do dokumentacji powykonawczej muszą być dołączone wszystkie kopie kart przekazania odpadów uprawnionemu odbiorcy odpadów. Podczas prowadzonych prac pracownicy powinni mieć dostęp do podręcznego sprzętu gaśniczego w postaci gaśnic proszkowych lub/i śniegowych i kocy gaśniczych. Do dokumentacji powykonawczej muszą być dołączone wszystkie kopie kart przekazania odpadów uprawnionemu odbiorcy odpadów. Podczas prowadzonych prac pracownicy powinni mieć dostęp do podręcznego sprzętu gaśniczego w postaci gaśnic proszkowych lub/i śniegowych i kocy gaśniczych. 12. INFORMACJA BIOZ Zakres robót i kolejność realizacji Przedmiotem opracowania są wytyczne prowadzenie prac rozbiórkowych schronu i przyległych obiektów ziemnych na terenie Operatora Gazów systemowych GAZ SYSYTEM SA Wrocław ul. Gazowa 3 Kolejność robót budowlanych: Prace przygotowawcze - przygotowanie placu budowy Prace wyburzeniowe - schronu/magazynu Prace wyburzeniowe - obiektów ziemnych Prace końcowe - uporządkowanie terenu Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określenie skali i rodzaju zagrożeń oraz miejsca i czasu ich wystąpienia Następujące zagrożenia mogą wystąpić na placu budowy podczas całego okresu trwania prac rozbiórkowych: Duże zagrożenie porażeniem prądem podczas używania elektronarzędzi, Bardzo duże zagrożenie potrąceniem przez ciężki sprzęt, Bardzo duże zagrożenie upadkiem z wysokości ponad 2,0m, Bardzo duże zagrożenie uszkodzenia ciała podczas używania elektronarzędzi i urządzeń pneumatycznych, Bardzo duże zagrożenie przygniecenia przez elementy rozbieranych konstrukcji, bądź przedmioty używane podczas rozbiórek, Bardzo duże zagrożenie drobnymi odłamkami lub fragmentami konstrukcji spadającymi z dużej wysokości (np. możliwość spadania pod wpływem porywów wiatru drobnego gruzu nagromadzonego blisko krawędzi dachu wyburzanych budynków lub możliwość spadania pod wpływem porywów wiatru fragmentów konstrukcji niewystarczająco związanych z nienaruszoną jeszcze konstrukcją), Bardzo duże zagrożenie nadmiernym zapyleniem powietrza, Bardzo duże zagrożenie nadmiernymi wibracjami i hałasem, Bardzo duże zagrożenie uszkodzenia ciała przez kontakt z ostro zakończonymi elementami konstrukcji, Bardzo duże zagrożenie w strefie pracy ciężkiego sprzętu i dźwigu samochodowego, Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Zapoznanie wszystkich pracowników z przepisami BHP i Planem BIOZ. 9

10 Określenie zasad postępowania w przypadku wystąpienia zagrożenia. Określenie zasad bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Prace rozbiórkowe prowadzić pod kontrolą uprawnionego Inspektora Nadzoru i Kierownika Budowy, zgodnie z przepisami BHP, Stosowanie przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, Teren budowy musi być szczelnie ogrodzony i ochraniany przez całą dobę, Wszyscy pracownicy i osoby przebywające na terenie prac, powinny poruszać się po budowie w kaskach oraz odpowiednim obuwiu, Wszyscy pracownicy zatrudnieni na budowie muszą posiadać świadectwa lekarskie dopuszczające daną osobę do pracy na budowie, Roboty na wysokości należy prowadzić przez pracowników, którzy posiadają uprawnienia do prowadzenia takich prac, z użyciem specjalistycznego sprzętu zabezpieczającego, Należy prowadzić rozbiórkę budynku w sposób nie zagrażający stateczności konstrukcji, Bezwzględne przestrzeganie zakazu spożywania alkoholu i środków odurzających w czasie pracy. Nie wolno przebywać na terenie budowy pod wpływem alkoholu i środków odurzających, Zabezpieczenie budynków sąsiednich przed zapyleniem (np. przez stosowanie kurtyn z folii lub innych szczelnych membran wokół wyburzanego obiektu), Odpowiednie, zgodne z normami, usytuowanie dróg ewakuacyjnych, Zabezpieczenie miejsc tego wymagających za pomocą tymczasowych balustrad i taśm ostrzegawczych, Dbanie o porządek na placu budowy (np. natychmiastowe usuwanie wszelkich luźnych fragmentów konstrukcji znajdujących się przy krawędziach dachu i mogących spadać pod wpływem porywów wiatru), Odpowiednie wydzielenie stref pracy sprzętu, Prace rozbiórkowe muszą być wykonywane pod ciągłym nadzorem osób z nadzoru budowy (ciągła ocena stateczności konstrukcji), Odpowiednie, zgodne z normami zabezpieczenie rozdzielni elektrycznej (zabezpieczenie odgromowe, bezpieczniki przepięciowe), kable bez nacięć i widocznych śladów zużycia, Rusztowania i podesty powinny posiadać odpowiednie atesty i być właściwie połączone z budynkiem oraz posiadać barierkę zabezpieczającą przed wypadnięciem, Na placu rozbiórki musi znajdować się punkt z osprzętem przeciwpożarowym oraz bhp zgodnym z odpowiednimi wytycznymi przeciwpożarowymi i sanitarnymi. Najważniejsze przepisy prawne: 1. Ustawa Prawo budowlane z dnia 7 lipca 1994 r. 2. Ustawa o odpadach Dz.U Rozporządzenie Ministra Infrastruktury z dnia r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie 4. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003 r. Nr 47 poz

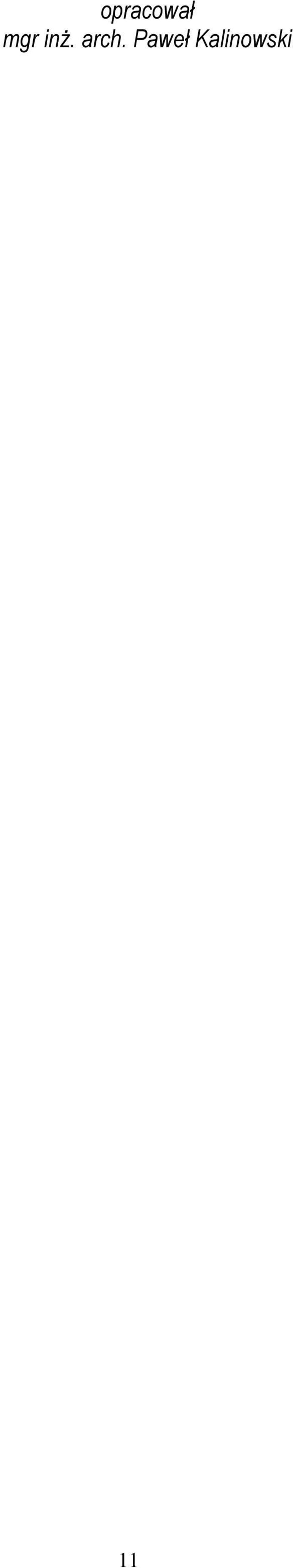

11 opracował mgr inż. arch. Paweł Kalinowski 11
