1 Energooszczędny Montaż Okien

2 Energooszczędny Montaż Okien EMO

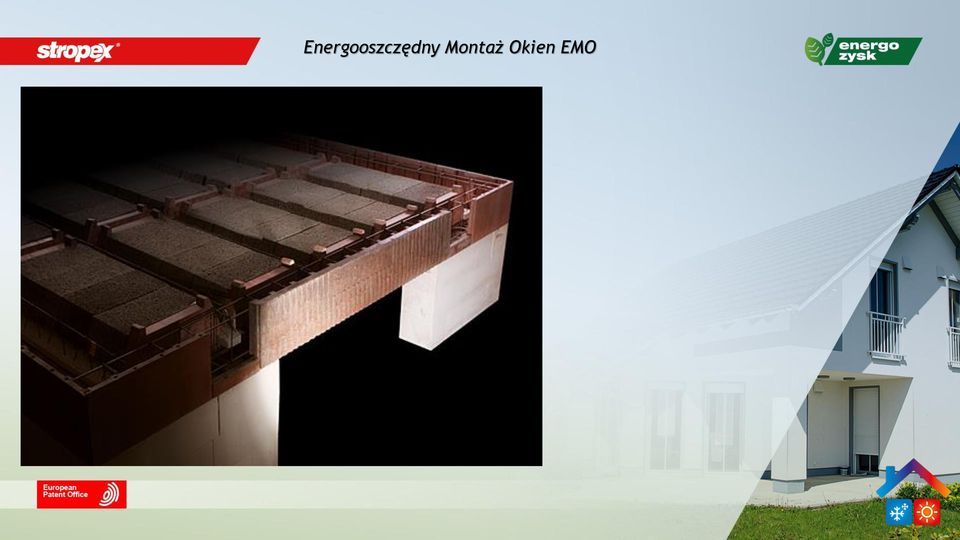

3 Energooszczędny Montaż Okien EMO

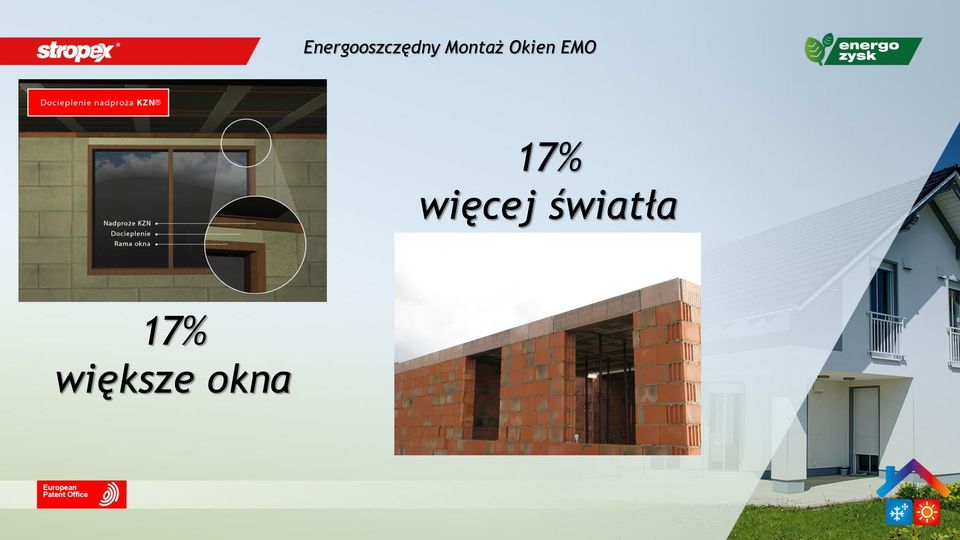

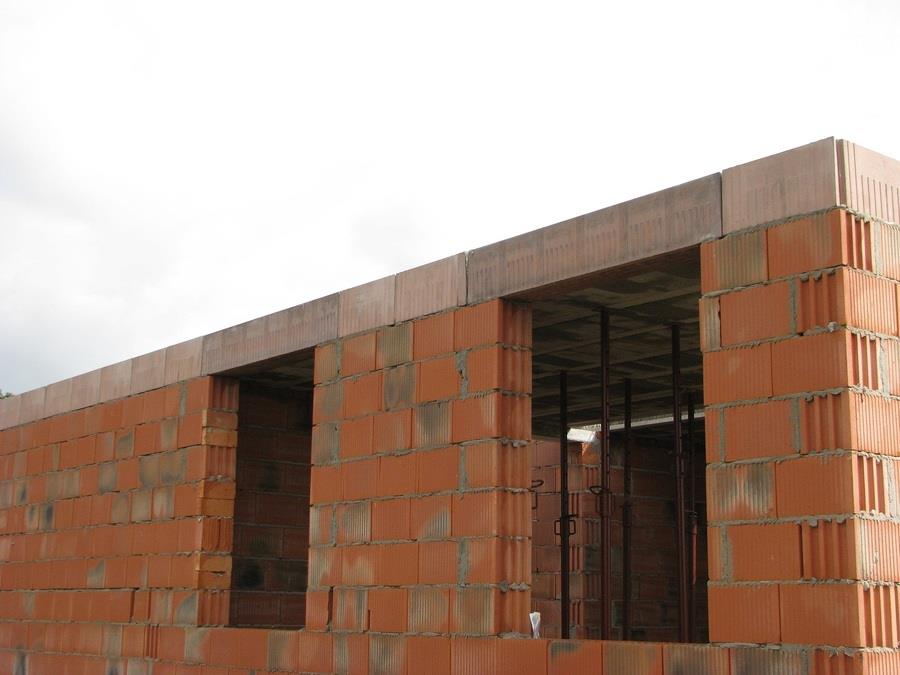

4 Energooszczędny Montaż Okien EMO 17% więcej światła 17% większe okna

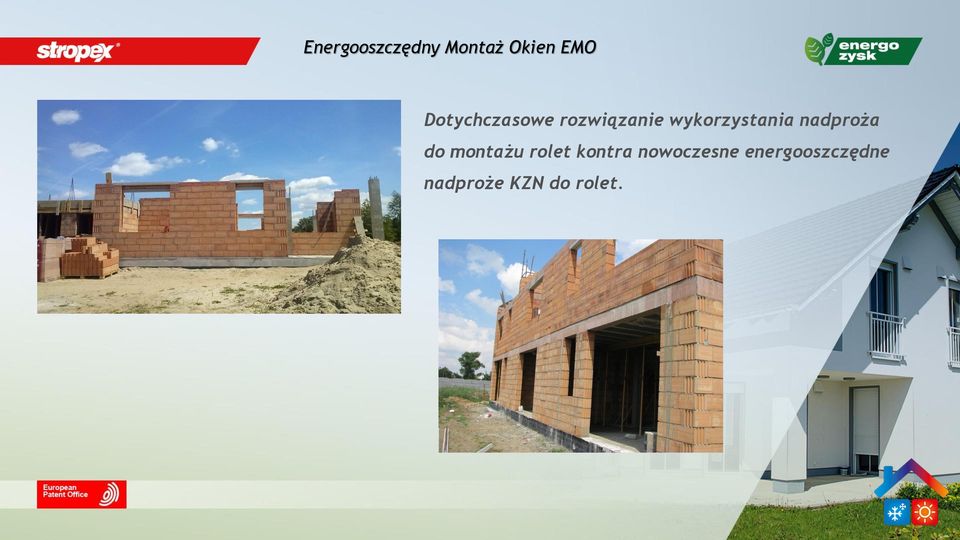

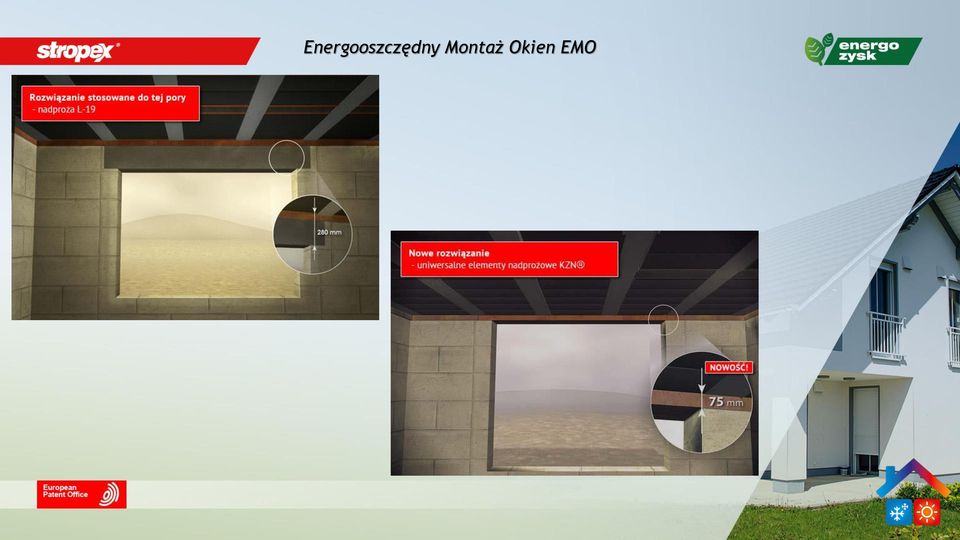

5 Energooszczędny Montaż Okien EMO Dotychczasowe rozwiązanie wykorzystania nadproża do montażu rolet kontra nowoczesne energooszczędne nadproże KZN do rolet.

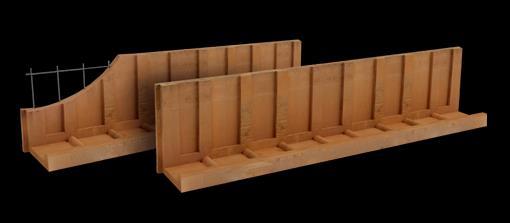

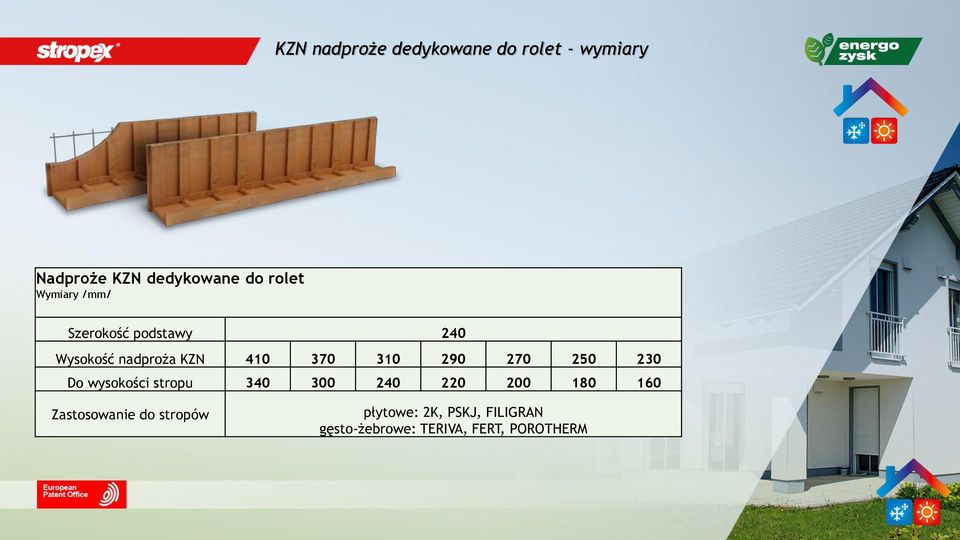

6 KZN nadproże dedykowane do rolet - wymiary Nadproże KZN dedykowane do rolet Wymiary /mm/ Nadproże KZN do rolet Szerokość podstawy 240 Wysokość nadproża KZN Do wysokości stropu Zastosowanie do stropów płytowe: 2K, PSKJ, FILIGRAN gęsto-żebrowe: TERIVA, FERT, POROTHERM

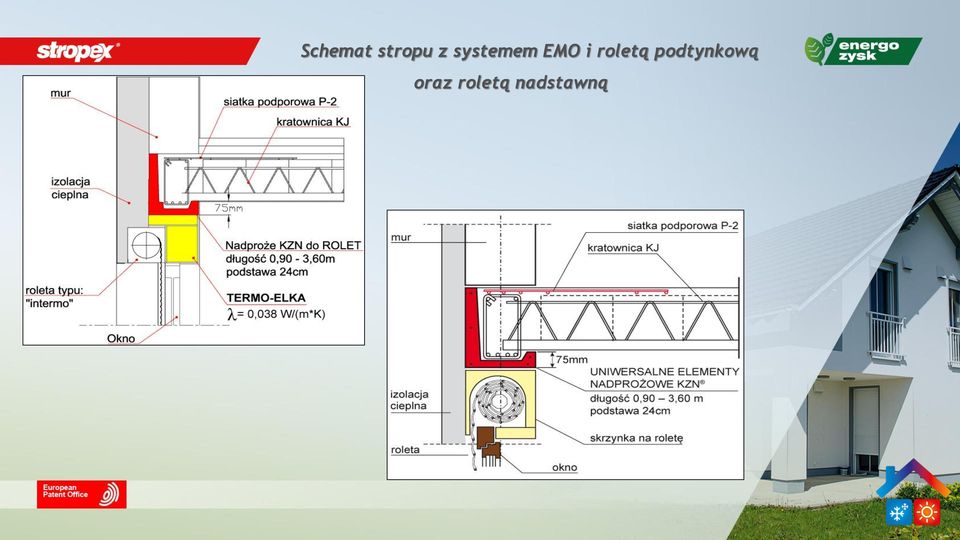

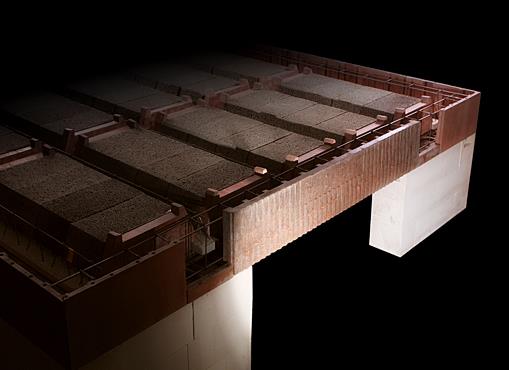

7 Schemat stropu z systemem EMO i roletą podtynkową oraz roletą nadstawną

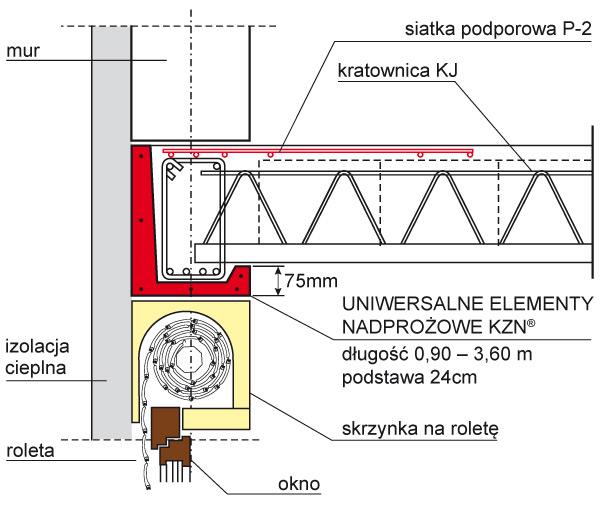

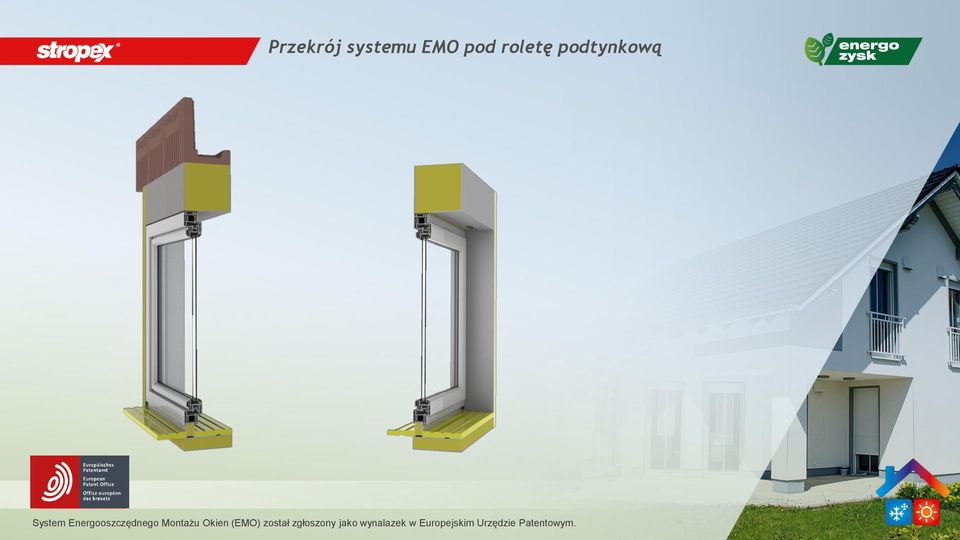

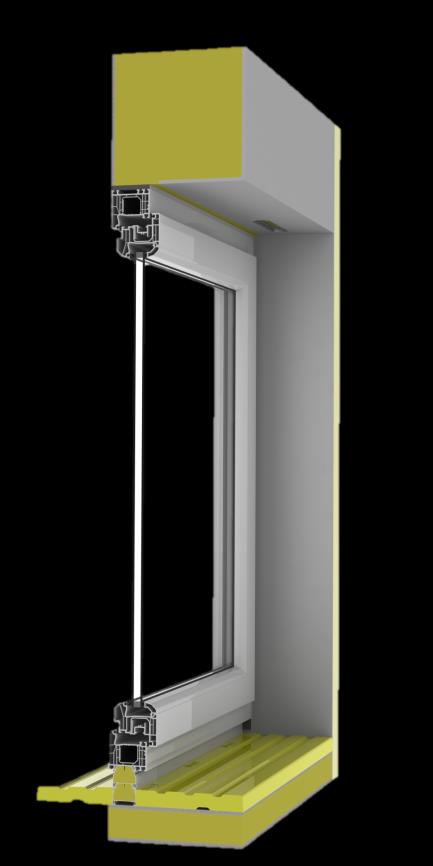

8 Przekrój systemu EMO pod roletę podtynkową System Energooszczędnego Montażu Okien (EMO) został zgłoszony jako wynalazek w Europejskim Urzędzie Patentowym.

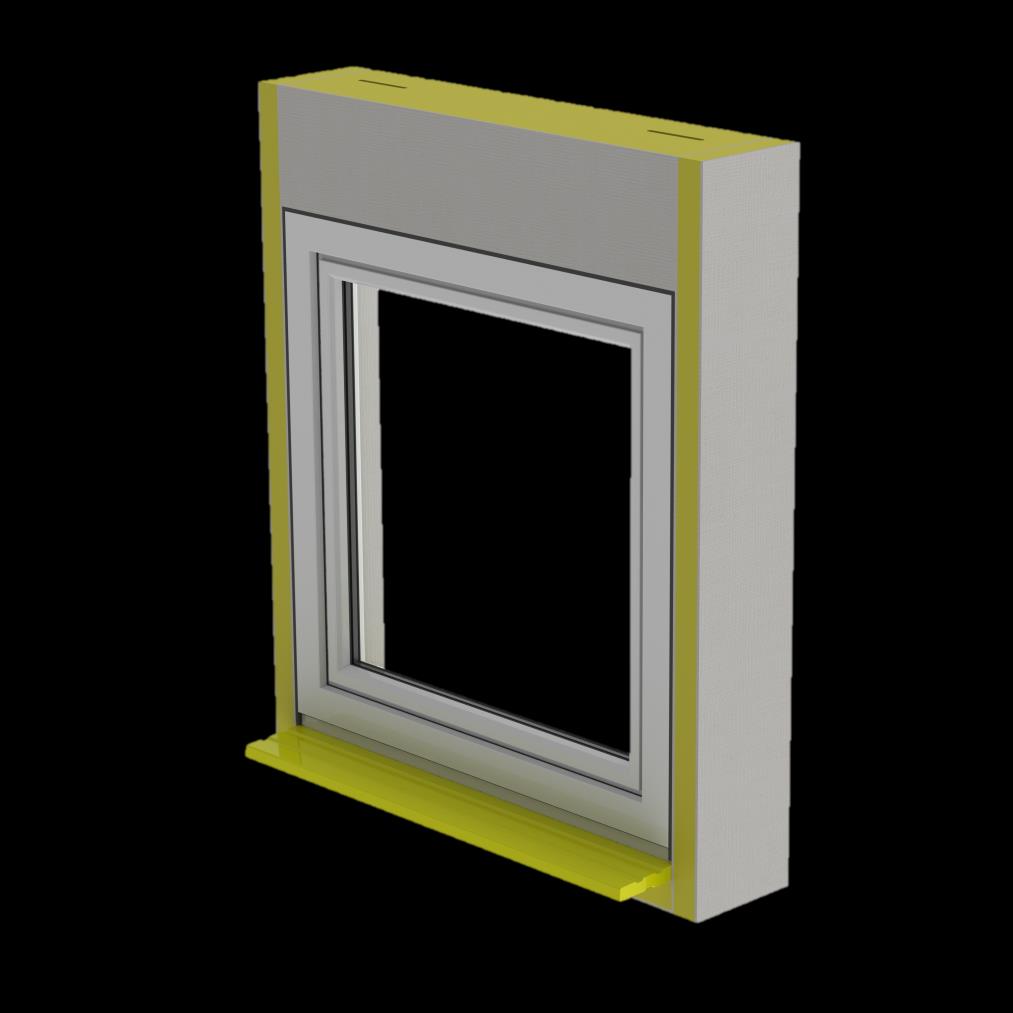

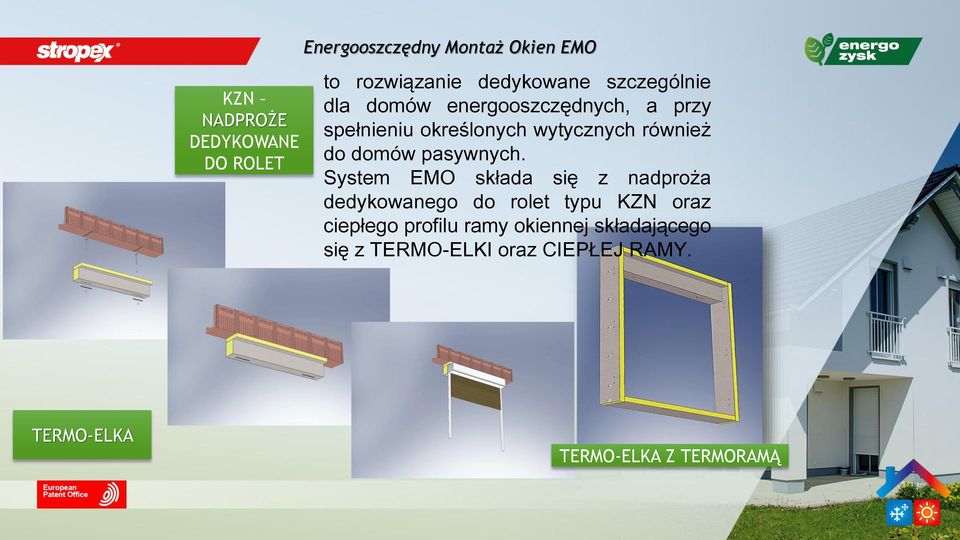

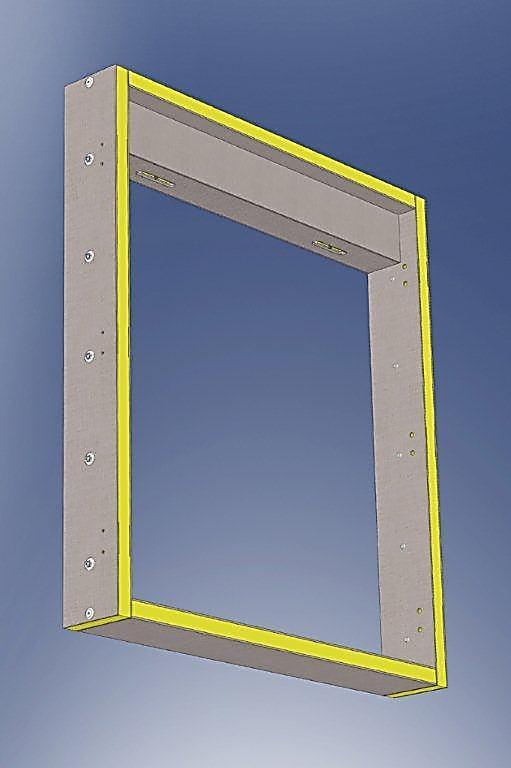

9 Energooszczędny Montaż Okien EMO KZN NADPROŻE DEDYKOWANE DO ROLET to rozwiązanie dedykowane szczególnie dla domów energooszczędnych, a przy spełnieniu określonych wytycznych również do domów pasywnych. System EMO składa się z nadproża dedykowanego do rolet typu KZN oraz ciepłego profilu ramy okiennej składającego się z TERMO-ELKI oraz CIEPŁEJ RAMY. TERMO-ELKA TERMO-ELKA Z TERMORAMĄ

10 TERMO-ELKA- wymiary TERMO-ELKA Wymiary [mm] Długość L /m/ Długość L /m/ KZN TERMO-ELKA 0,9 0,7 1,2 1,0 1,5 1,3 1,8 1,6 2,1 1,9 2,4 2,2 2,7 2,5 3,0 2,8 3,3 3,1 3,6 3,4 Szerokość B Wysokość H Wymiar C Wymiar A

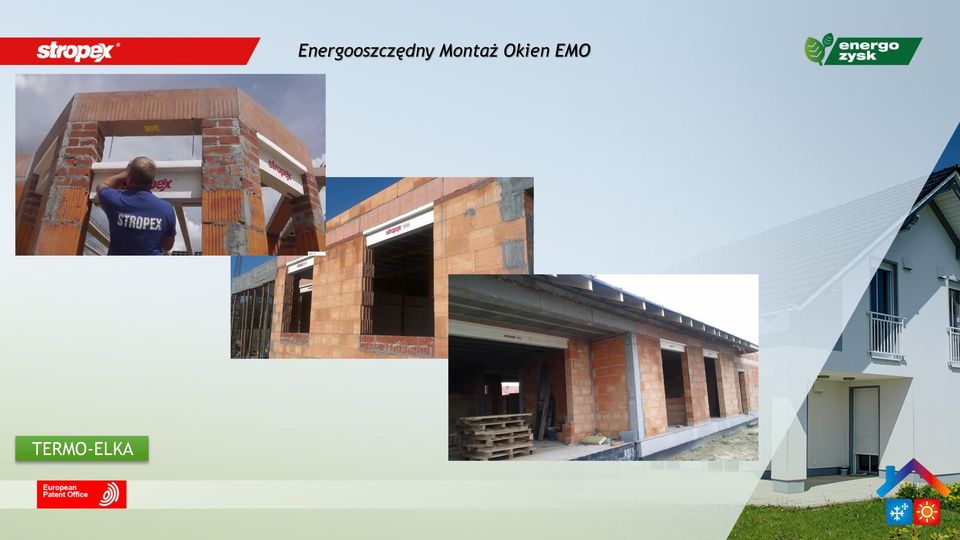

11 TERMO-ELKA Energooszczędny Montaż Okien EMO

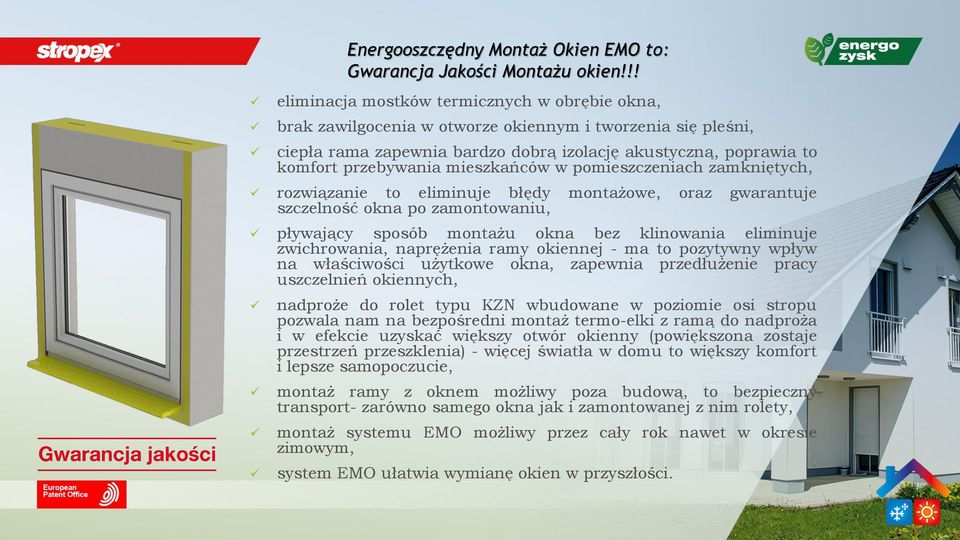

12 Energooszczędny Montaż Okien EMO to: Gwarancja Jakości Montażu okien!!! eliminacja mostków termicznych w obrębie okna, brak zawilgocenia w otworze okiennym i tworzenia się pleśni, ciepła rama zapewnia bardzo dobrą izolację akustyczną, poprawia to komfort przebywania mieszkańców w pomieszczeniach zamkniętych, rozwiązanie to eliminuje błędy montażowe, oraz gwarantuje szczelność okna po zamontowaniu, pływający sposób montażu okna bez klinowania eliminuje zwichrowania, naprężenia ramy okiennej - ma to pozytywny wpływ na właściwości użytkowe okna, zapewnia przedłużenie pracy uszczelnień okiennych, nadproże do rolet typu KZN wbudowane w poziomie osi stropu pozwala nam na bezpośredni montaż termo-elki z ramą do nadproża i w efekcie uzyskać większy otwór okienny (powiększona zostaje przestrzeń przeszklenia) - więcej światła w domu to większy komfort i lepsze samopoczucie, montaż ramy z oknem możliwy poza budową, to bezpieczny transport- zarówno samego okna jak i zamontowanej z nim rolety, montaż systemu EMO możliwy przez cały rok nawet w okresie zimowym, system EMO ułatwia wymianę okien w przyszłości.

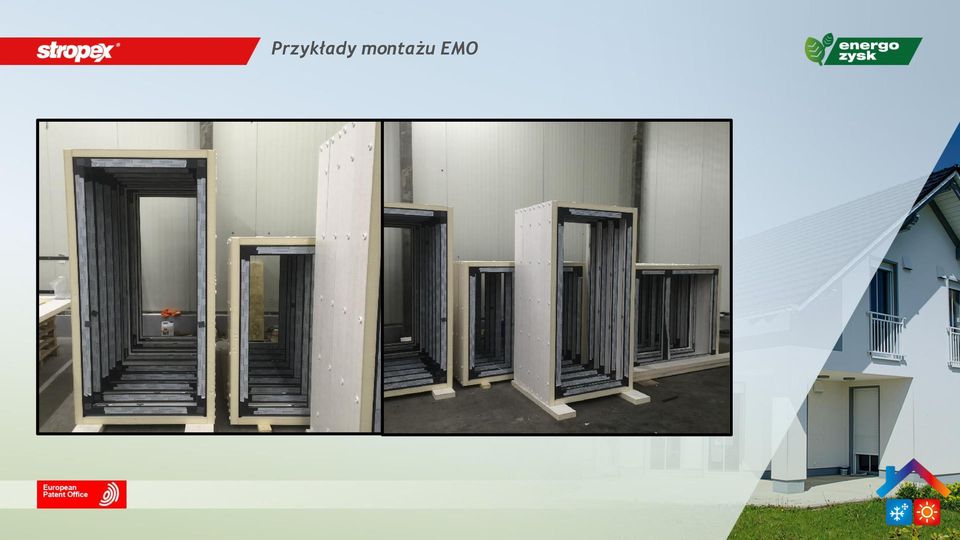

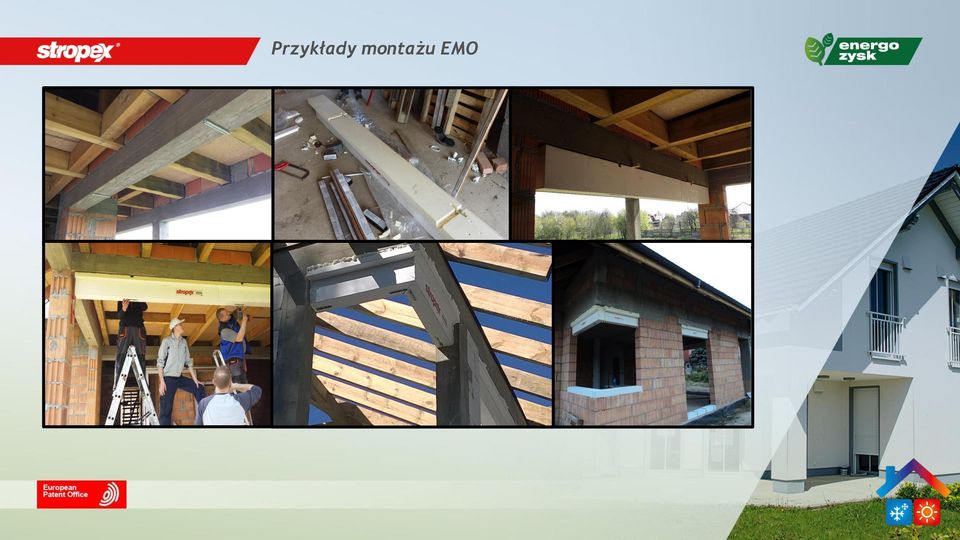

13 Przykłady montażu EMO

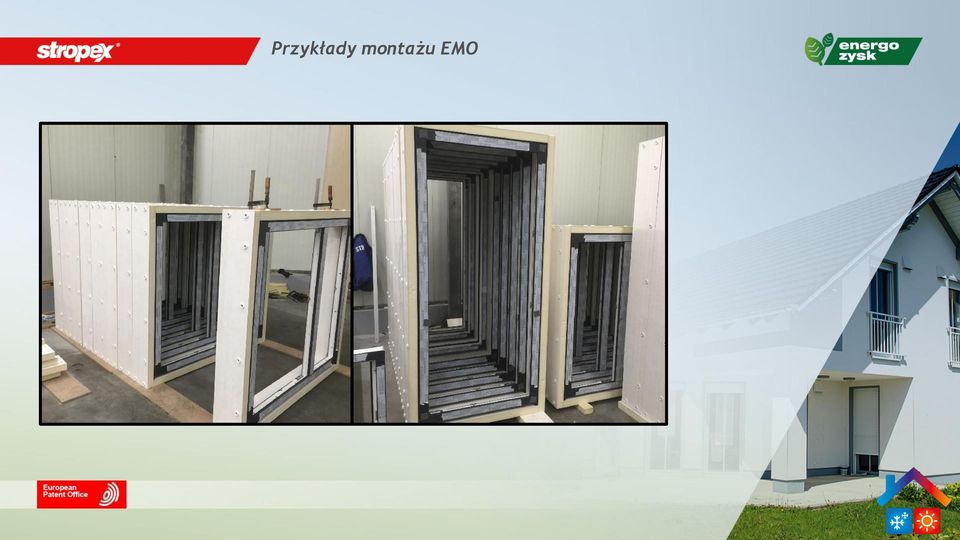

14 Przykłady montażu EMO

15 Przykłady montażu EMO

16 Przykłady montażu EMO

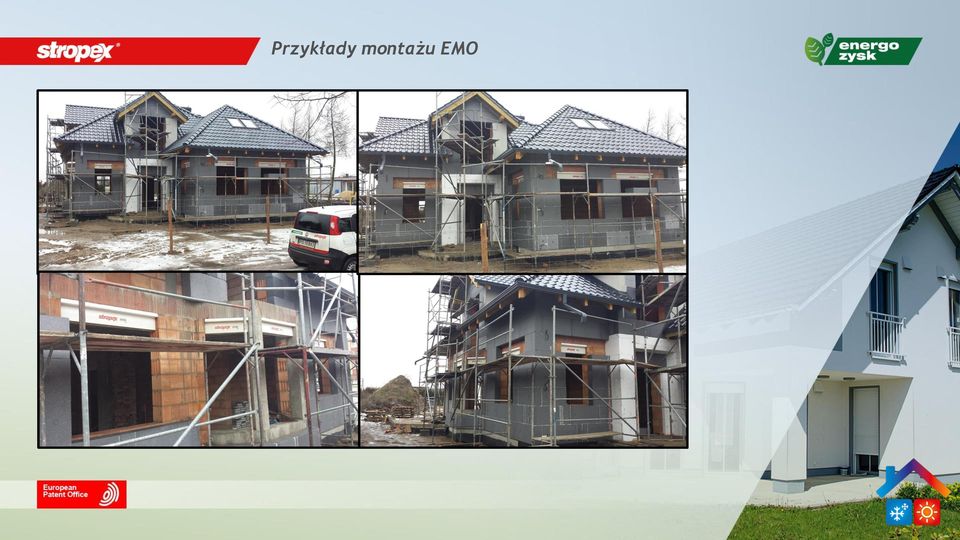

17 Przykłady montażu EMO

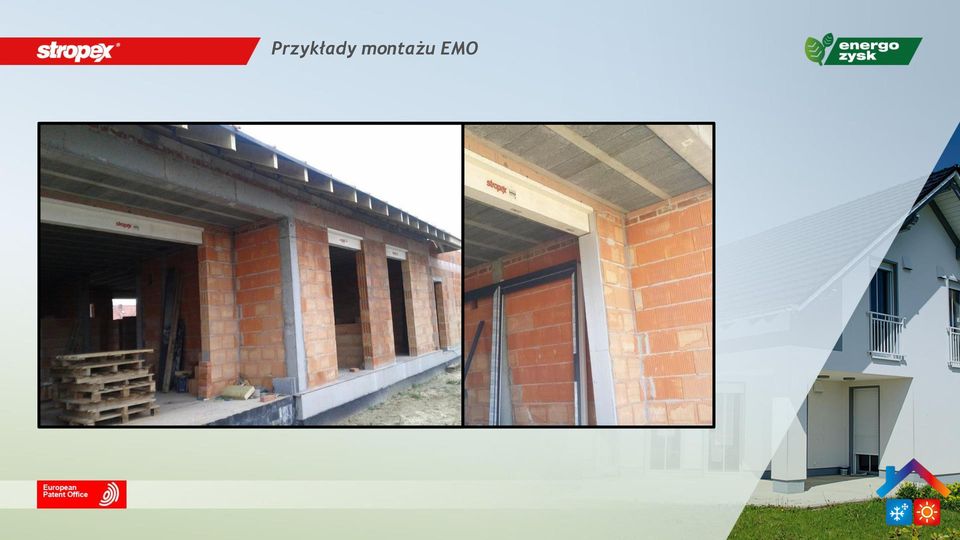

18 Przykłady montażu EMO

19 Przykłady montażu EMO

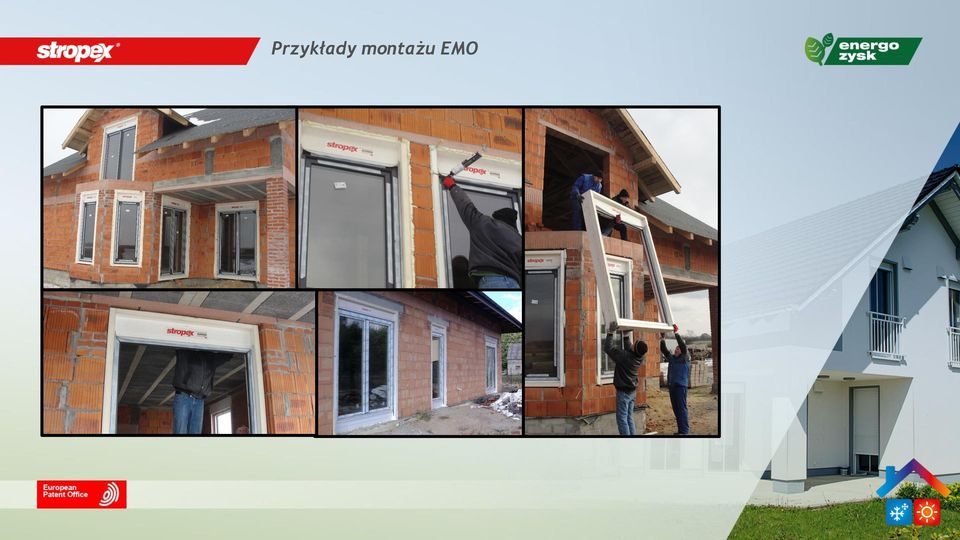

20 Przykłady montażu EMO

21 Przykłady montażu EMO

22 Przykłady schematów montażu EMO

23 Przykłady schematów montażu EMO

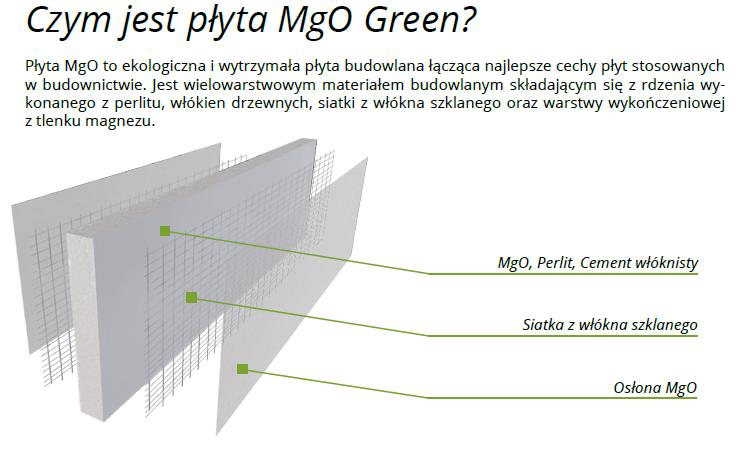

24 Co takiego ciepłego mam w sobie Termo-Elka i Ciepła Rama? Płyta magnezowa MgO Green Przewodność cieplna λ=0,115w/m*k Pianka PUR Przewodność cieplna λ=0,025w/m*k

25

26

27 Niepalność (klasa reakcji na ogień: A2-s1, d0) Niewielka masa własna (900[kg/m3]) Odporność na wilgoć związaną między innymi z procesem budowlanym(wysoki wręcz niespotykany w tej grupie materiałów budowlanych, współczynnik oporu dyfuzyjnego, na poziomie 580); Nieprzepuszczalność wody (absorbcja 24,6%, klasa nasiąkliwości H3<25%); Niekorozyjność, środowisko uniemożliwiające rozwój drobnoustrojów Dobre parametry mechaniczne i wytrzymałościowe, umożliwiające bezpośredni montaż zawiesi do lica płyty, możliwość wbijania gwoździ, duża elastyczność APROBATA ITB AT /2011 Atest higieniczny PZH HK/B/1196/01/2012

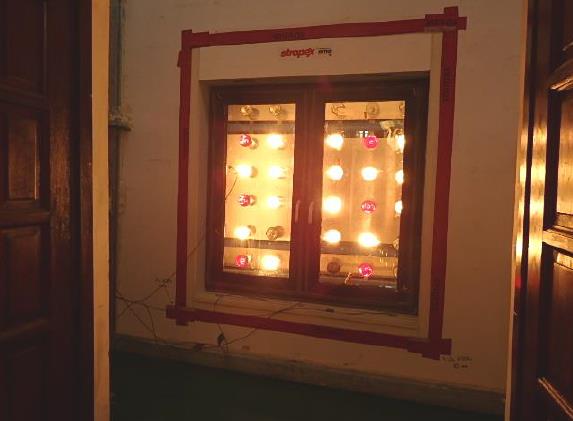

28 Badania i wyniki Ochrona cieplna Dobry klimat 4 Przepuszczalność powietrza 8A Wiatroszczelność C5 Odporność na obciążenie wiatrem 15 *in progress

29 Badania i wyniki Ψ = 0,01 W / m*k Ψ = 0,01 W / m*k Ψ = 0,023 W / m*k 15 *in progress

30 Badania i wyniki +65 o C 15 *in progress

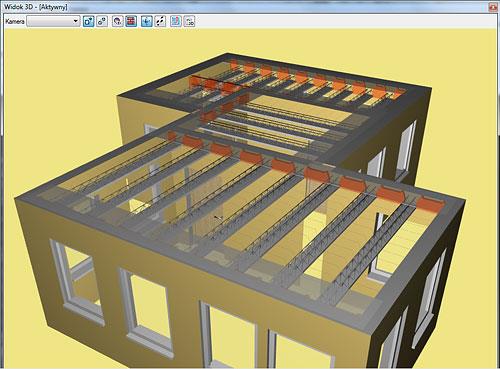

31 Program ArCADia STROPEX dla projektantów i dystrybutorów to unikatowe w skali światowej, profesjonalne narzędzie do projektowania stropów gęstożebrowych typu TERIVA i elementów uzupełniających w postaci kształtek wieńcowych i nowoczesnych elementów nadprożowych z Termo- Elką i Ciepłą Ramą stanowiących łącznie SYSTEM STROPOWY STROPEX

32 DZIĘKUJEMY ZA UWAGĘ I ZAPRASZAM NA NASZE STOISKO
