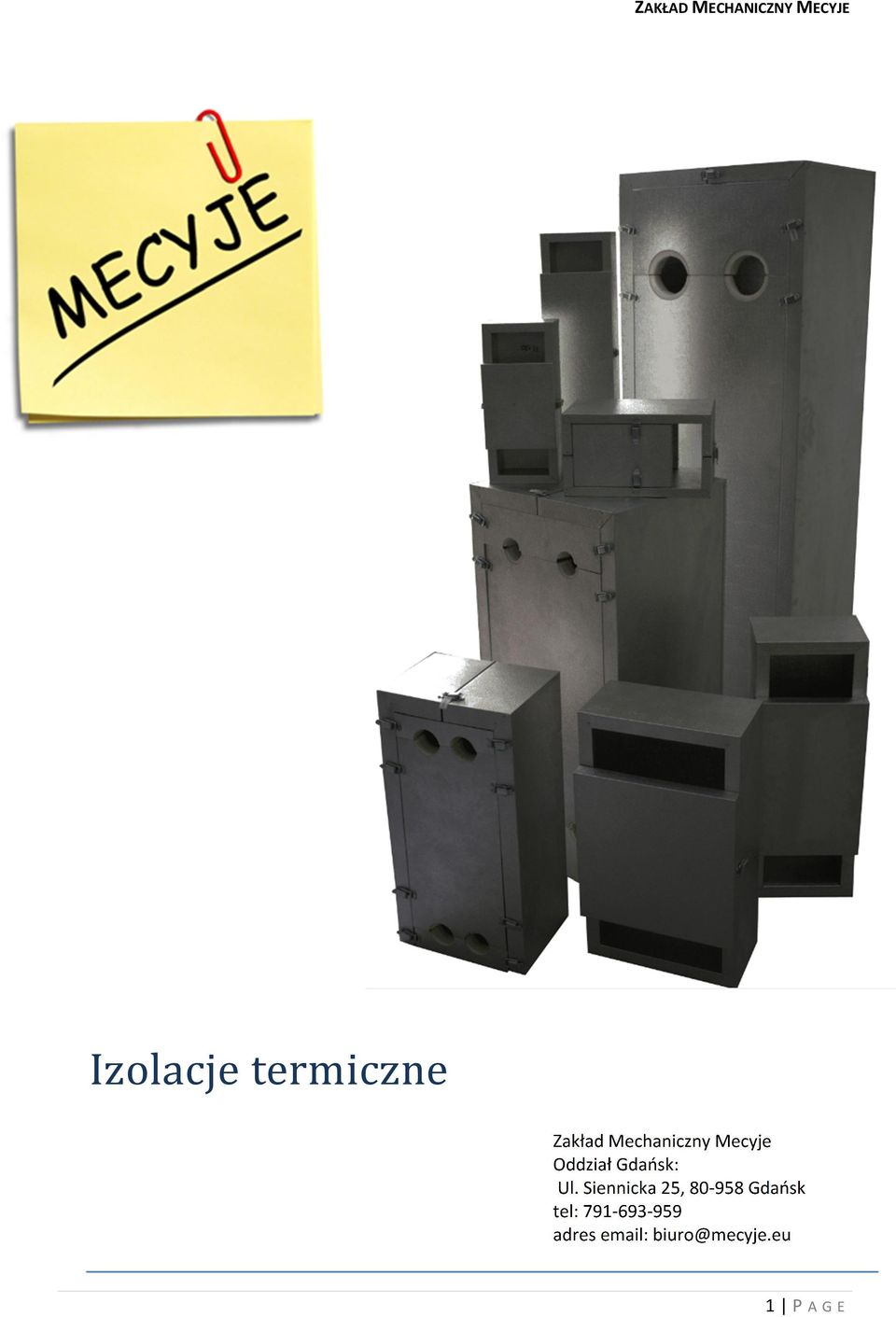

1 Izolacje termiczne Zakład Mechaniczny Mecyje Oddział Gdańsk: Ul. Siennicka 25, Gdańsk tel: adres 1 P A G E

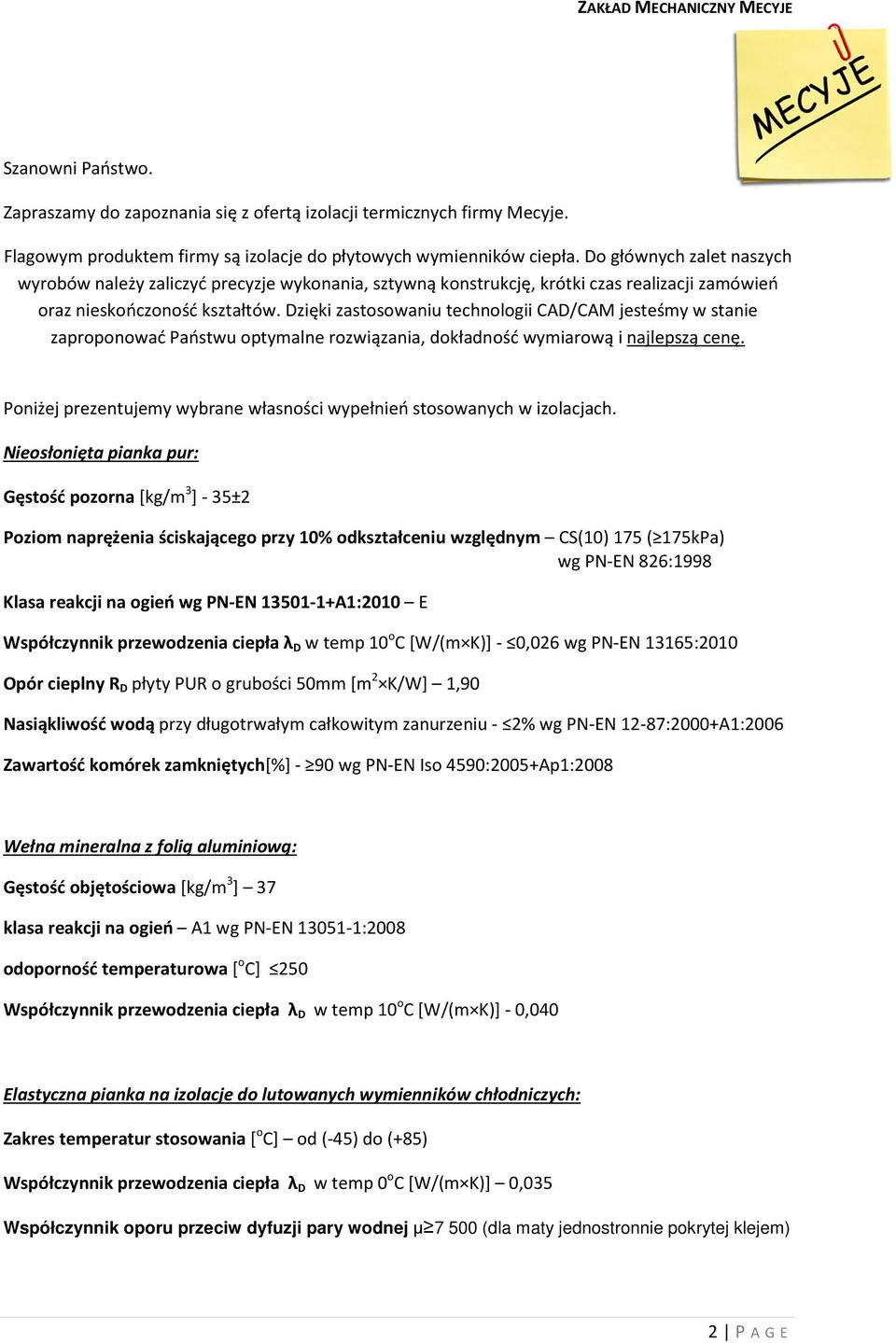

2 Szanowni Państwo. Zapraszamy do zapoznania się z ofertą izolacji termicznych firmy Mecyje. Flagowym produktem firmy są izolacje do płytowych wymienników ciepła. Do głównych zalet naszych wyrobów należy zaliczyć precyzje wykonania, sztywną konstrukcję, krótki czas realizacji zamówień oraz nieskończoność kształtów. Dzięki zastosowaniu technologii CAD/CAM jesteśmy w stanie zaproponować Państwu optymalne rozwiązania, dokładność wymiarową i najlepszą cenę. Poniżej prezentujemy wybrane własności wypełnień stosowanych w izolacjach. Nieosłonięta pianka pur: Gęstość pozorna [kg/m 3 ] - 35±2 Poziom naprężenia ściskającego przy 10% odkształceniu względnym CS(10) 175 ( 175kPa) wg PN-EN 826:1998 Klasa reakcji na ogień wg PN-EN A1:2010 E Współczynnik przewodzenia ciepła λ D w temp 10 o C [W/(m K)] - 0,026 wg PN-EN 13165:2010 Opór cieplny R D płyty PUR o grubości 50mm [m 2 K/W] 1,90 Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu - 2% wg PN-EN 12-87:2000+A1:2006 Zawartość komórek zamkniętych[%] - 90 wg PN-EN Iso 4590:2005+Ap1:2008 Wełna mineralna z folią aluminiową: Gęstość objętościowa [kg/m 3 ] 37 klasa reakcji na ogień A1 wg PN-EN :2008 odoporność temperaturowa [ o C] 250 Współczynnik przewodzenia ciepła λ D w temp 10 o C [W/(m K)]- 0,040 Elastyczna pianka na izolacje do lutowanych wymienników chłodniczych: Zakres temperatur stosowania [ o C] od (-45) do (+85) Współczynnik przewodzenia ciepła λ D w temp 0 o C [W/(m K)] 0,035 Współczynnik oporu przeciw dyfuzji pary wodnej µ (dla maty jednostronnie pokrytej klejem) 2 P A G E

Dzięki zastosowaniu technologii CAD/CAM jesteśmy w stanie zaproponować Państwu optymalne rozwiązania, dokładność wymiarową i najlepszą cenę.

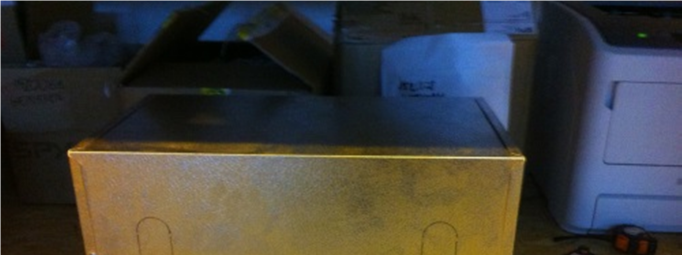

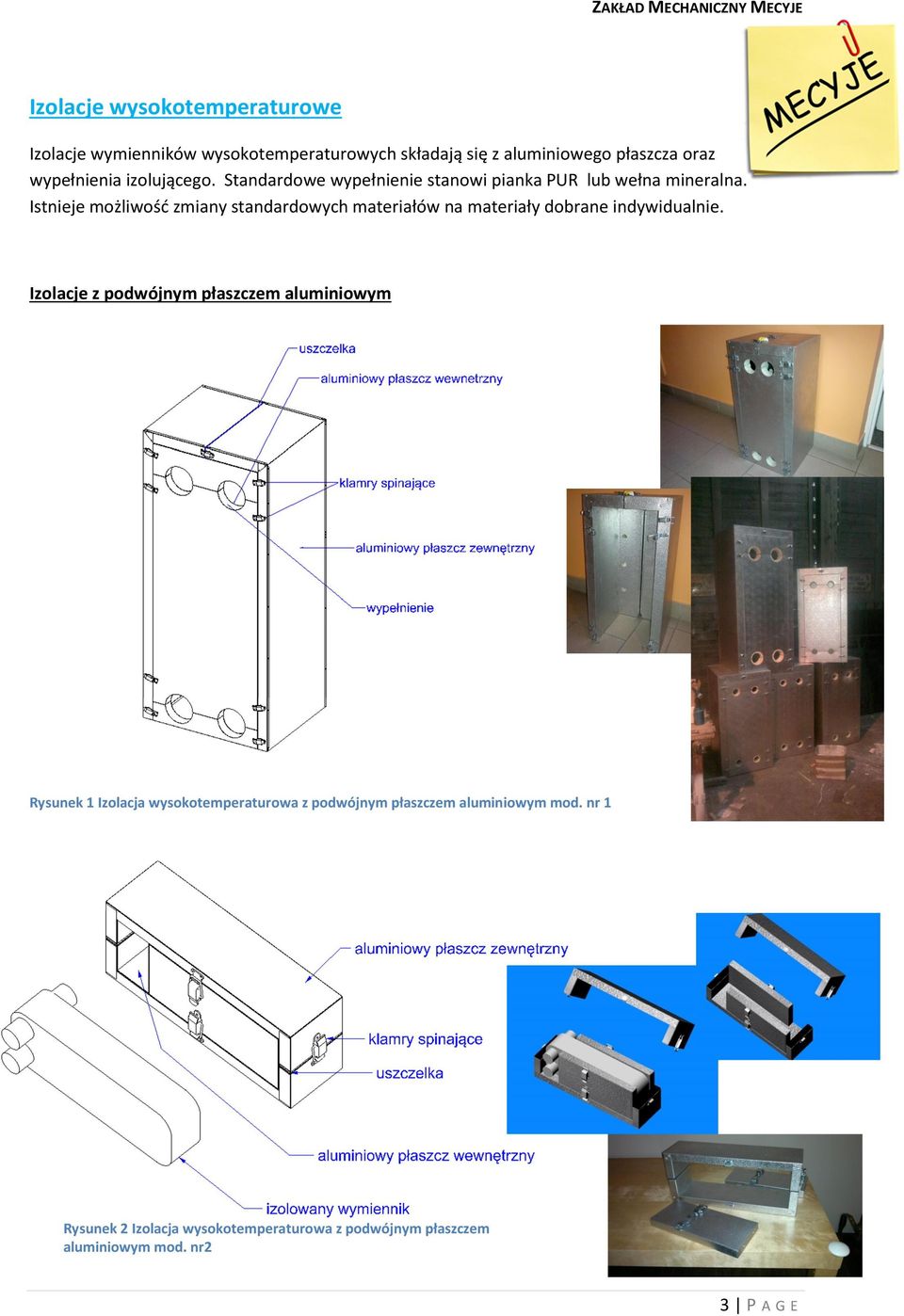

3 Izolacje wysokotemperaturowe Izolacje wymienników wysokotemperaturowych składają się z aluminiowego płaszcza oraz wypełnienia izolującego. Standardowe wypełnienie stanowi pianka PUR lub wełna mineralna. Istnieje możliwość zmiany standardowych materiałów na materiały dobrane indywidualnie. Izolacje z podwójnym płaszczem aluminiowym Rysunek 1 Izolacja wysokotemperaturowa z podwójnym płaszczem aluminiowym mod. nr 1 Rysunek 2 Izolacja wysokotemperaturowa z podwójnym płaszczem aluminiowym mod. nr2 3 P A G E

Istnieje możliwość zmiany standardowych materiałów na materiały dobrane indywidualnie.

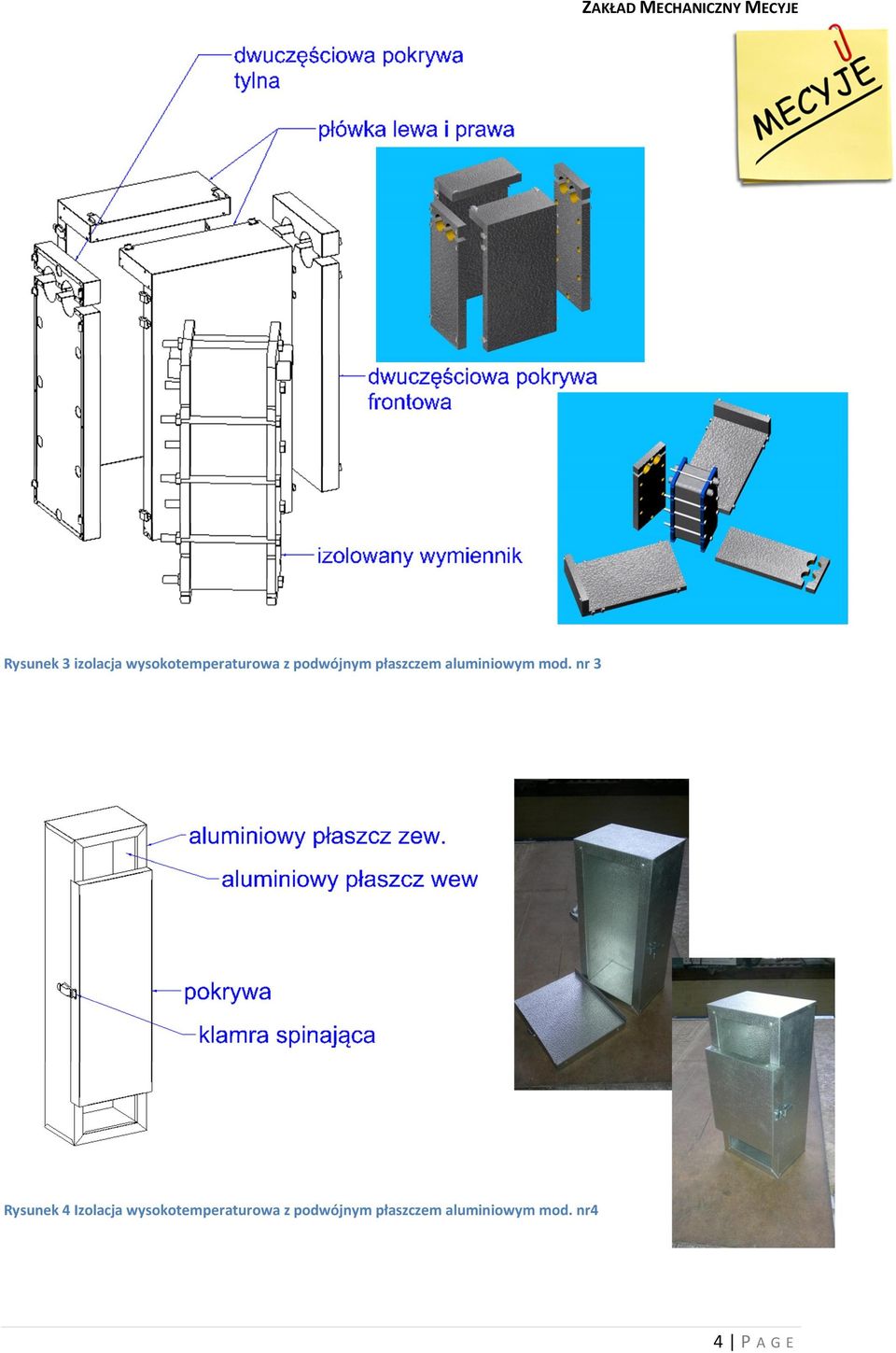

4 Rysunek 3 izolacja wysokotemperaturowa z podwójnym płaszczem aluminiowym mod. nr 3 Rysunek 4 Izolacja wysokotemperaturowa z podwójnym płaszczem aluminiowym mod. nr4 4 P A G E

nr 5 Izolacja z pojedynczym płaszczem aluminiowym Rysunek 6

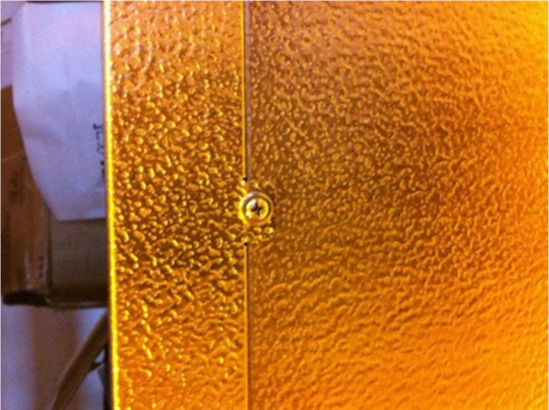

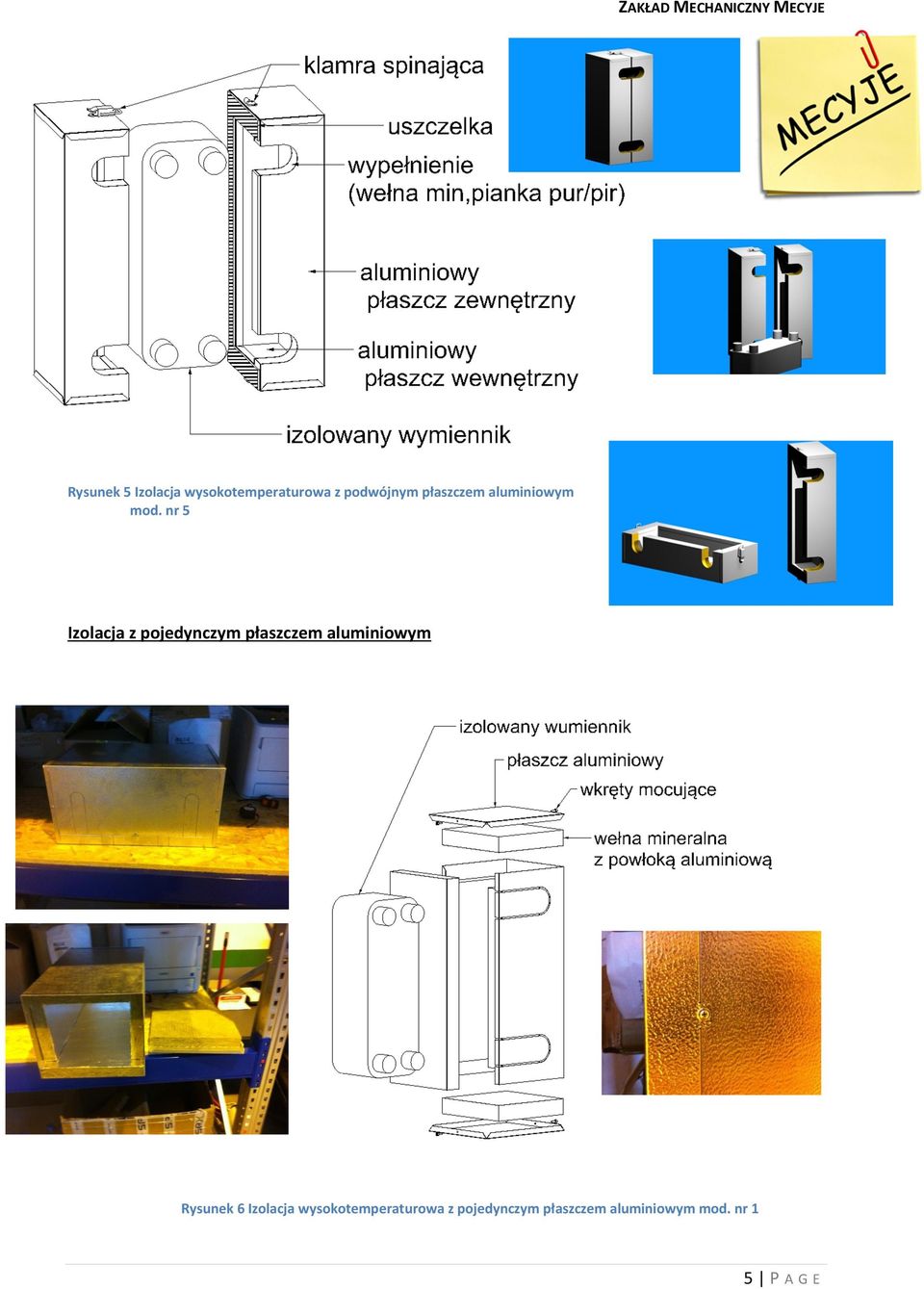

5 ZAKŁAD MECHANICZNY MECYJE Rysunek 5 Izolacja wysokotemperaturowa z podwójnym płaszczem aluminiowym mod. nr 5 Izolacja z pojedynczym płaszczem aluminiowym Rysunek 6 Izolacja wysokotemperaturowa z pojedynczym płaszczem aluminiowym mod. nr 1 5 PAGE

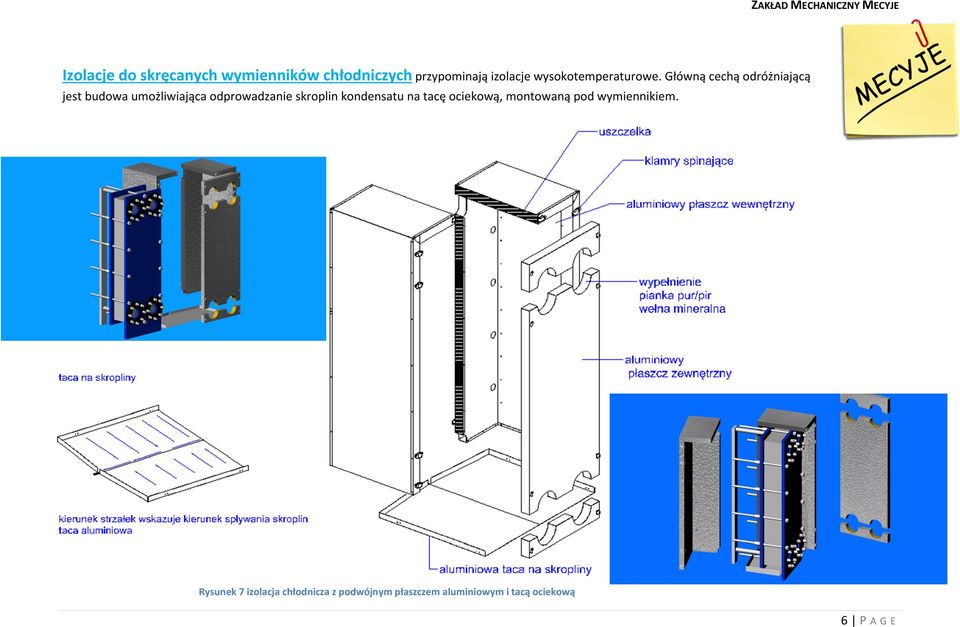

6 Izolacje do skręcanych wymienników chłodniczych przypominają izolacje wysokotemperaturowe. Główną cechą odróżniającą jest budowa umożliwiająca odprowadzanie skroplin kondensatu na tacę ociekową, montowaną pod wymiennikiem. Rysunek 7 izolacja chłodnicza z podwójnym płaszczem aluminiowym i tacą ociekową 6 P A G E

Główną cechą odróżniającą jest budowa umożliwiająca odprowadzanie skroplin

Bezpośredni kontakt warstwy izolującej z wymiennikiem przeciwdziała powstawaniu

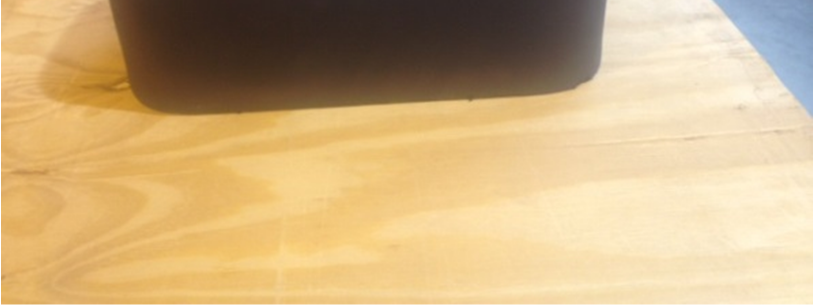

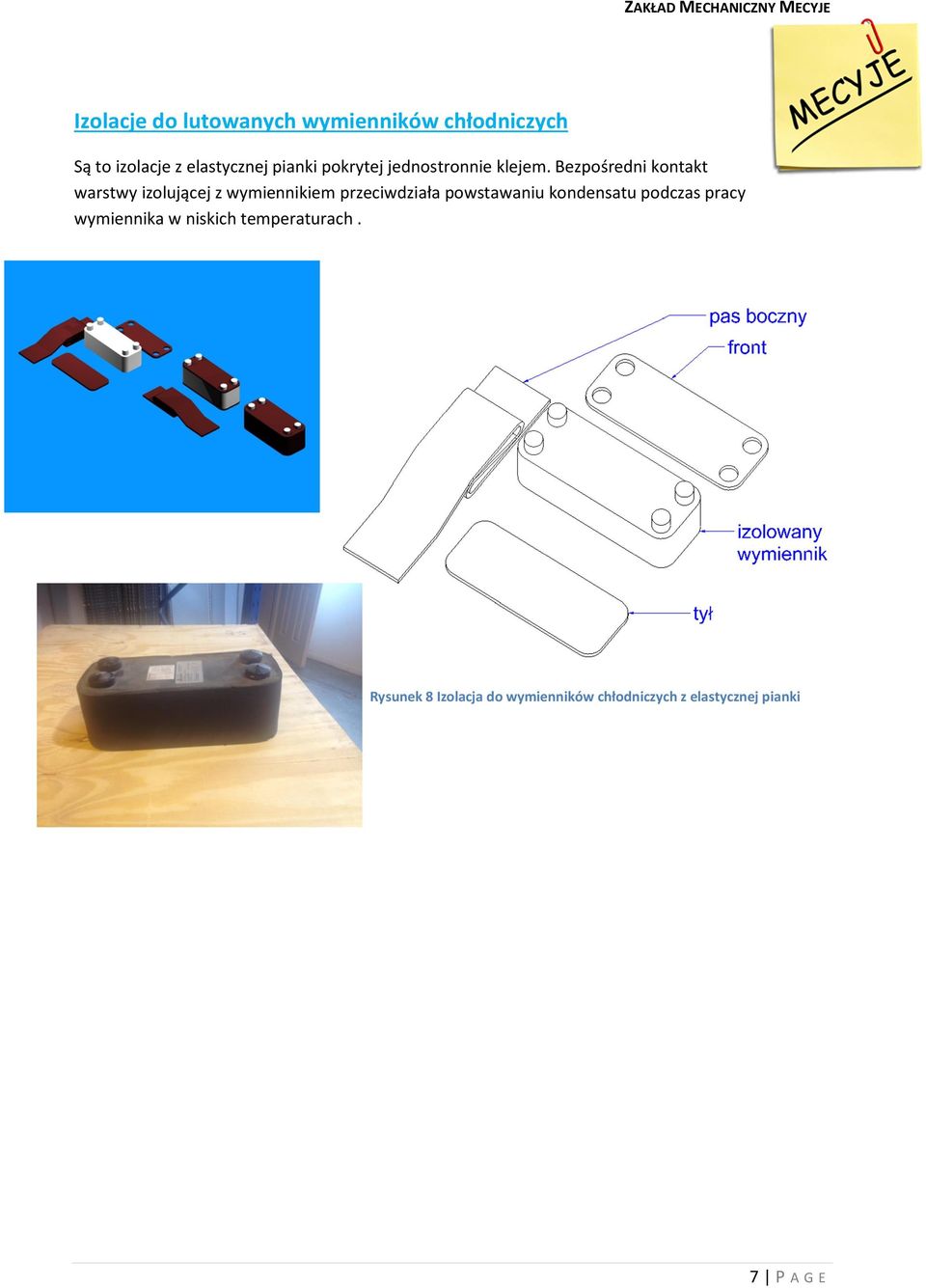

7 Izolacje do lutowanych wymienników chłodniczych Są to izolacje z elastycznej pianki pokrytej jednostronnie klejem. Bezpośredni kontakt warstwy izolującej z wymiennikiem przeciwdziała powstawaniu kondensatu podczas pracy wymiennika w niskich temperaturach. Rysunek 8 Izolacja do wymienników chłodniczych z elastycznej pianki 7 P A G E

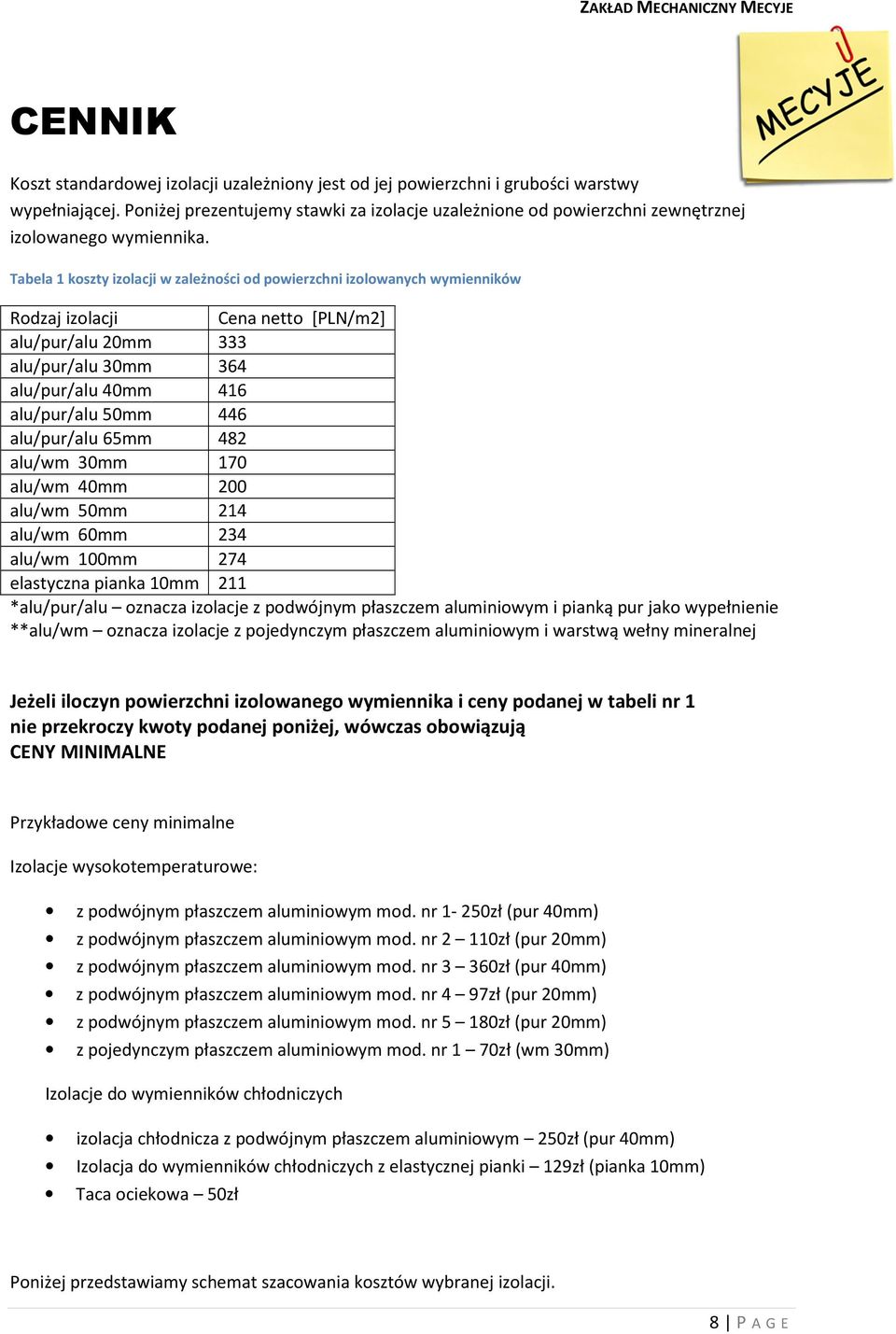

8 CENNIK Koszt standardowej izolacji uzależniony jest od jej powierzchni i grubości warstwy wypełniającej. Poniżej prezentujemy stawki za izolacje uzależnione od powierzchni zewnętrznej izolowanego wymiennika. Tabela 1 koszty izolacji w zależności od powierzchni izolowanych wymienników Rodzaj izolacji Cena netto [PLN/m2] alu/pur/alu 20mm 333 alu/pur/alu 30mm 364 alu/pur/alu 40mm 416 alu/pur/alu 50mm 446 alu/pur/alu 65mm 482 alu/wm 30mm 170 alu/wm 40mm 200 alu/wm 50mm 214 alu/wm 60mm 234 alu/wm 100mm 274 elastyczna pianka 10mm 211 *alu/pur/alu oznacza izolacje z podwójnym płaszczem aluminiowym i pianką pur jako wypełnienie **alu/wm oznacza izolacje z pojedynczym płaszczem aluminiowym i warstwą wełny mineralnej Jeżeli iloczyn powierzchni izolowanego wymiennika i ceny podanej w tabeli nr 1 nie przekroczy kwoty podanej poniżej, wówczas obowiązują CENY MINIMALNE Przykładowe ceny minimalne Izolacje wysokotemperaturowe: z podwójnym płaszczem aluminiowym mod. nr 1-250zł (pur 40mm) z podwójnym płaszczem aluminiowym mod. nr 2 110zł (pur 20mm) z podwójnym płaszczem aluminiowym mod. nr 3 360zł (pur 40mm) z podwójnym płaszczem aluminiowym mod. nr 4 97zł (pur 20mm) z podwójnym płaszczem aluminiowym mod. nr 5 180zł (pur 20mm) z pojedynczym płaszczem aluminiowym mod. nr 1 70zł (wm 30mm) Izolacje do wymienników chłodniczych izolacja chłodnicza z podwójnym płaszczem aluminiowym 250zł (pur 40mm) Izolacja do wymienników chłodniczych z elastycznej pianki 129zł (pianka 10mm) Taca ociekowa 50zł Poniżej przedstawiamy schemat szacowania kosztów wybranej izolacji. 8 P A G E

Tabela 1 koszty izolacji w zależności od powierzchni izolowanych wymienników Rodzaj izolacji Cena netto [PLN/m2] alu/pur/alu 20mm 333 alu/pur/alu 30mm 364 alu/pur/alu 40mm 416 alu/pur/alu 50mm 446

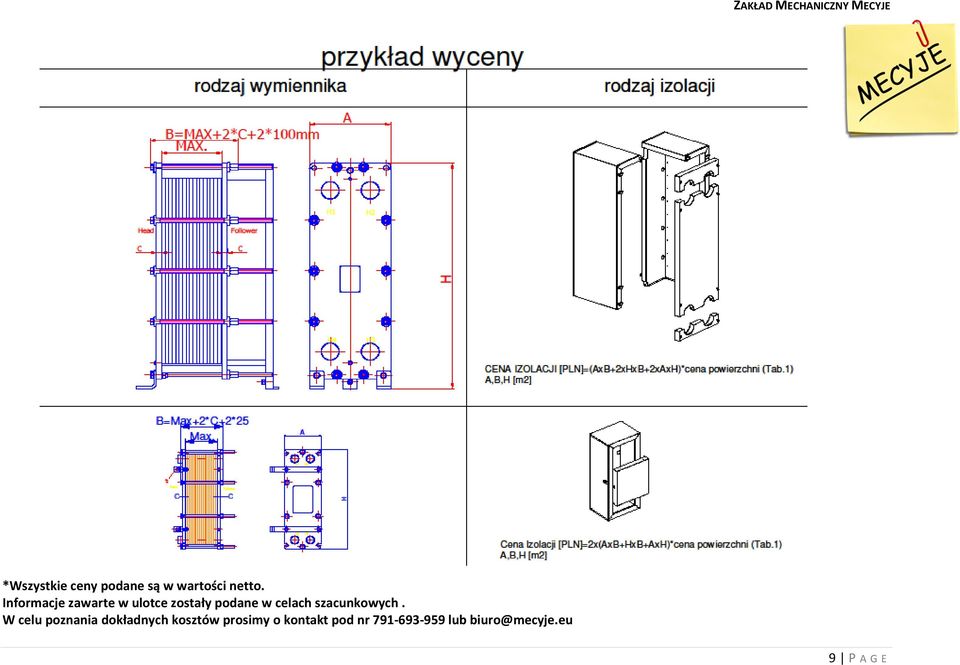

9 *Wszystkie ceny podane są w wartości netto. Informacje zawarte w ulotce zostały podane w celach szacunkowych. W celu poznania dokładnych kosztów prosimy o kontakt pod nr lub biuro@mecyje.eu 9 P A G E
