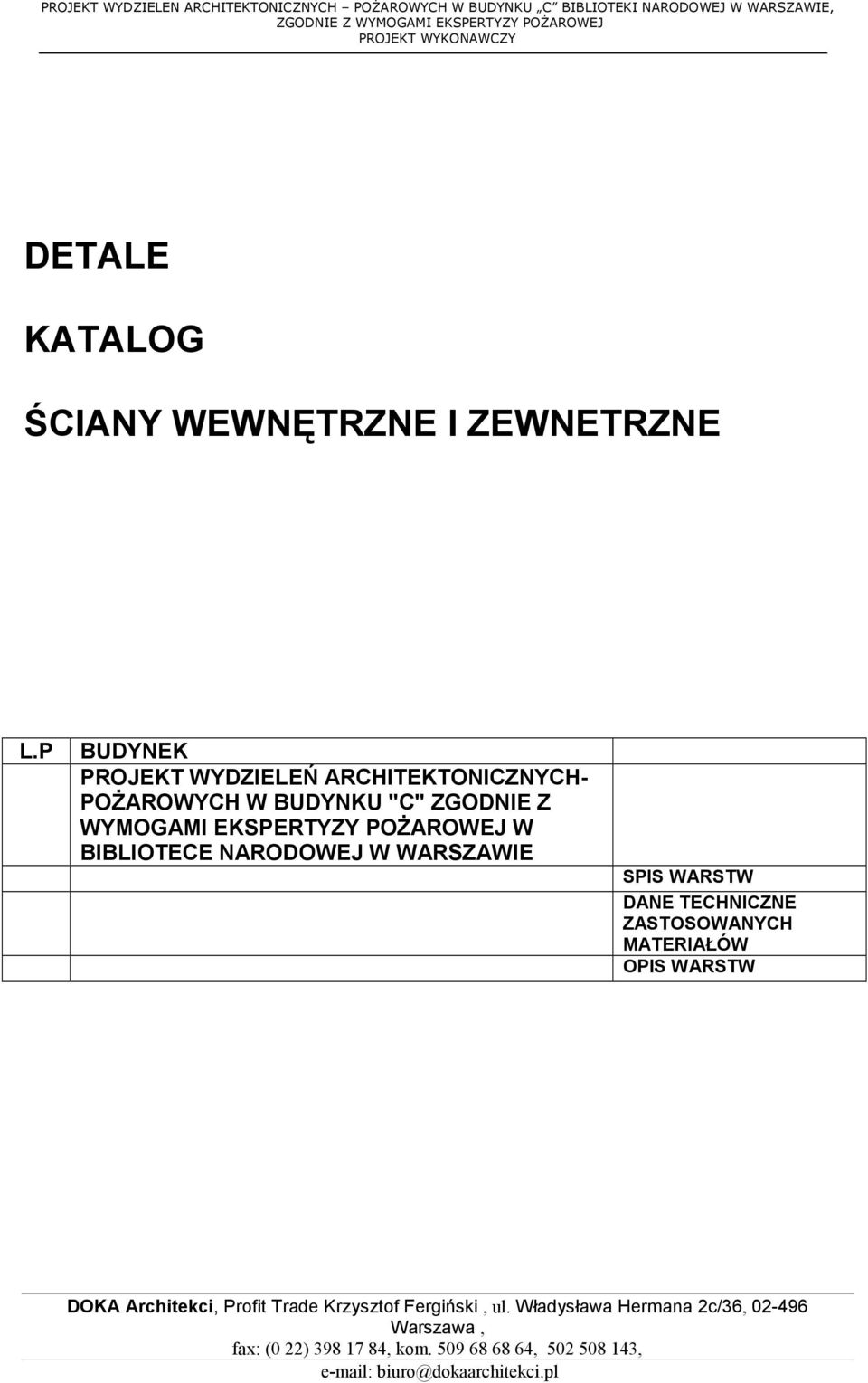

1 DETALE KATALOG ŚCIANY WEWNĘTRZNE I ZEWNETRZNE L.P BUDYNEK PROJEKT WYDZIELEŃ ARCHITEKTONICZNYCH- POśAROWYCH W BUDYNKU "C" ZGODNIE Z WYMOGAMI EKSPERTYZY POśAROWEJ W BIBLIOTECE NARODOWEJ W WARSZAWIE SPIS WARSTW DANE TECHNICZNE ZASTOSOWANYCH MATERIAŁÓW OPIS WARSTW

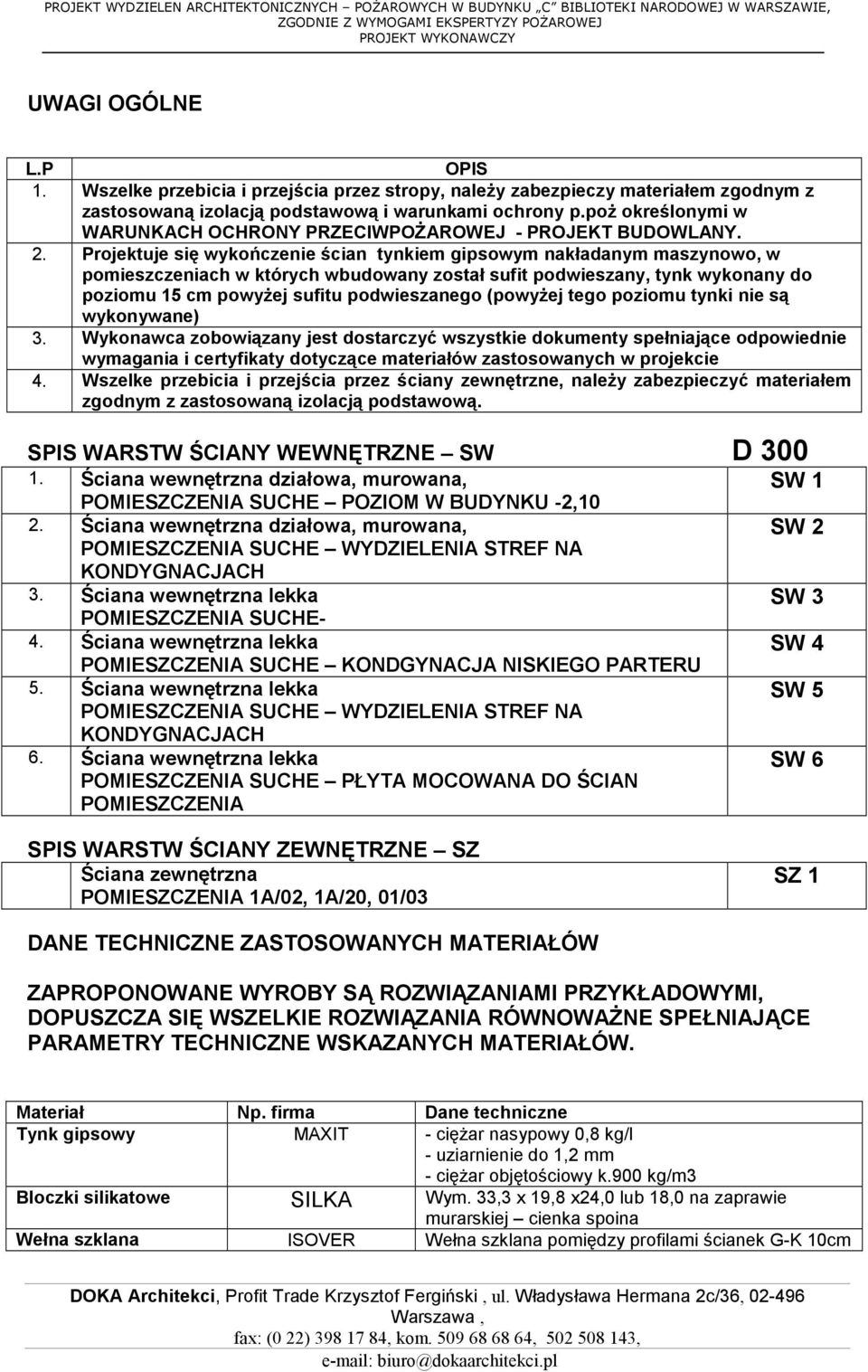

2 UWAGI OGÓLNE L.P OPIS 1. Wszelke przebicia i przejścia przez stropy, naleŝy zabezpieczy materiałem zgodnym z zastosowaną izolacją podstawową i warunkami ochrony p.poŝ określonymi w WARUNKACH OCHRONY PRZECIWPOśAROWEJ - PROJEKT BUDOWLANY. 2. Projektuje się wykończenie ścian tynkiem gipsowym nakładanym maszynowo, w pomieszczeniach w których wbudowany został sufit podwieszany, tynk wykonany do poziomu 15 cm powyŝej sufitu podwieszanego (powyŝej tego poziomu tynki nie są wykonywane) 3. Wykonawca zobowiązany jest dostarczyć wszystkie dokumenty spełniające odpowiednie wymagania i certyfikaty dotyczące materiałów zastosowanych w projekcie 4. Wszelke przebicia i przejścia przez ściany zewnętrzne, naleŝy zabezpieczyć materiałem zgodnym z zastosowaną izolacją podstawową. SPIS WARSTW ŚCIANY WEWNĘTRZNE SW D Ściana wewnętrzna działowa, murowana, POMIESZCZENIA SUCHE POZIOM W BUDYNKU -2,10 2. Ściana wewnętrzna działowa, murowana, 3. POMIESZCZENIA SUCHE- 4. POMIESZCZENIA SUCHE KONDGYNACJA NISKIEGO PARTERU POMIESZCZENIA SUCHE PŁYTA MOCOWANA DO ŚCIAN POMIESZCZENIA SW 1 SW 2 SW 3 SW 4 SW 5 SW 6 SPIS WARSTW ŚCIANY ZEWNĘTRZNE SZ Ściana zewnętrzna POMIESZCZENIA 1A/02, 1A/20, 01/03 SZ 1 DANE TECHNICZNE ZASTOSOWANYCH MATERIAŁÓW ZAPROPONOWANE WYROBY SĄ ROZWIĄZANIAMI PRZYKŁADOWYMI, DOPUSZCZA SIĘ WSZELKIE ROZWIĄZANIA RÓWNOWAśNE SPEŁNIAJĄCE PARAMETRY TECHNICZNE WSKAZANYCH MATERIAŁÓW. Materiał Np. firma Dane techniczne Tynk gipsowy MAXIT - cięŝar nasypowy 0,8 kg/l - uziarnienie do 1,2 mm - cięŝar objętościowy k.900 kg/m3 Bloczki silikatowe SILKA Wym. 33,3 x 19,8 x24,0 lub 18,0 na zaprawie murarskiej cienka spoina Wełna szklana ISOVER Wełna szklana pomiędzy profilami ścianek G-K 10cm

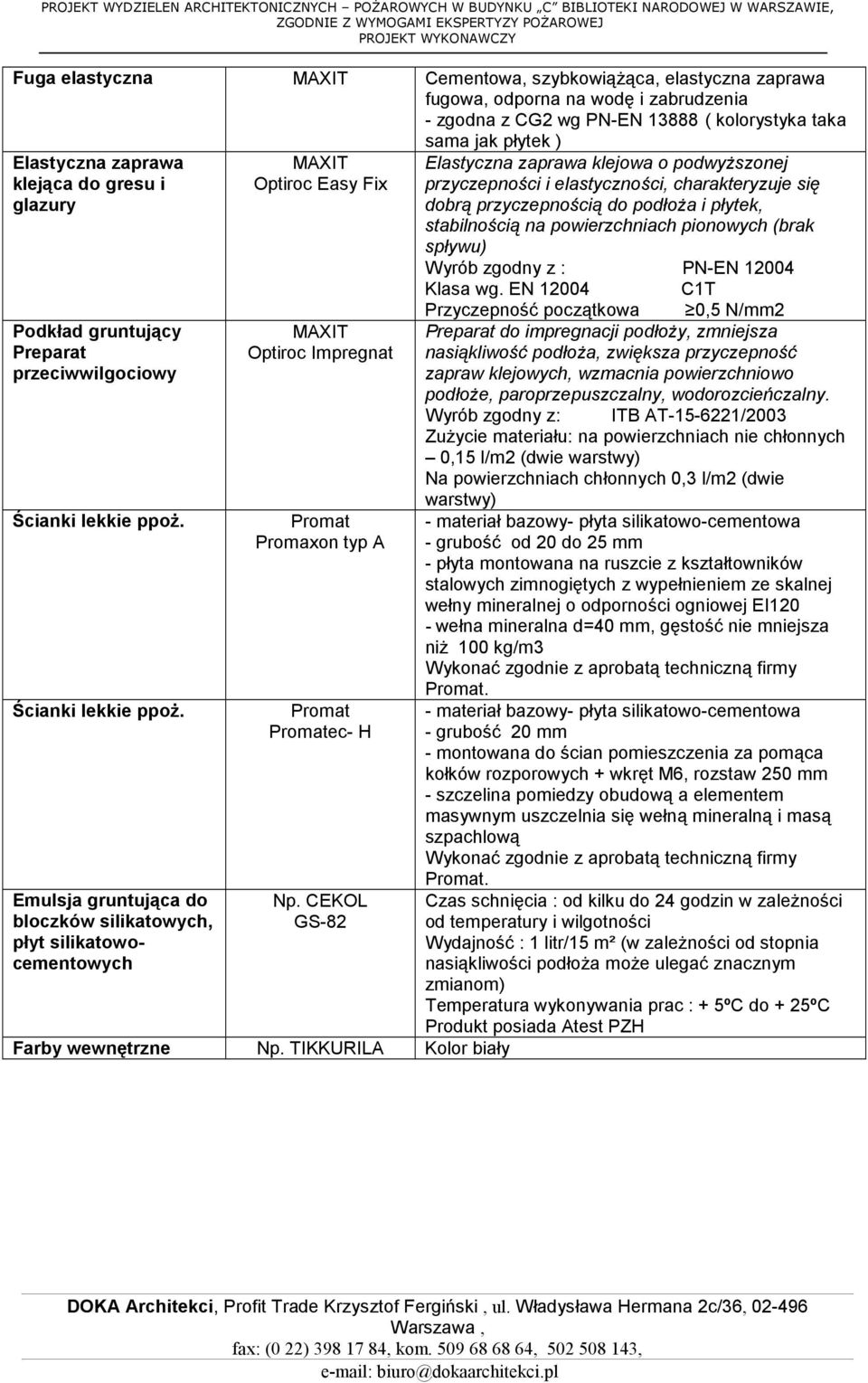

3 Fuga elastyczna MAXIT Cementowa, szybkowiąŝąca, elastyczna zaprawa fugowa, odporna na wodę i zabrudzenia - zgodna z CG2 wg PN-EN ( kolorystyka taka sama jak płytek ) Elastyczna zaprawa klejąca do gresu i glazury Podkład gruntujący Preparat przeciwwilgociowy Ścianki lekkie ppoŝ. Ścianki lekkie ppoŝ. Emulsja gruntująca do bloczków silikatowych, płyt silikatowocementowych MAXIT Optiroc Easy Fix MAXIT Optiroc Impregnat Promat Promaxon typ A Promat Promatec- H Np. CEKOL GS-82 Farby wewnętrzne Np. TIKKURILA Kolor biały Elastyczna zaprawa klejowa o podwyŝszonej przyczepności i elastyczności, charakteryzuje się dobrą przyczepnością do podłoŝa i płytek, stabilnością na powierzchniach pionowych (brak spływu) Wyrób zgodny z : PN-EN Klasa wg. EN C1T Przyczepność początkowa 0,5 N/mm2 Preparat do impregnacji podłoŝy, zmniejsza nasiąkliwość podłoŝa, zwiększa przyczepność zapraw klejowych, wzmacnia powierzchniowo podłoŝe, paroprzepuszczalny, wodorozcieńczalny. Wyrób zgodny z: ITB AT /2003 ZuŜycie materiału: na powierzchniach nie chłonnych 0,15 l/m2 (dwie warstwy) Na powierzchniach chłonnych 0,3 l/m2 (dwie warstwy) - materiał bazowy- płyta silikatowo-cementowa - grubość od 20 do 25 mm - płyta montowana na ruszcie z kształtowników stalowych zimnogiętych z wypełnieniem ze skalnej wełny mineralnej o odporności ogniowej EI120 - wełna mineralna d=40 mm, gęstość nie mniejsza niŝ 100 kg/m3 Wykonać zgodnie z aprobatą techniczną firmy Promat. - materiał bazowy- płyta silikatowo-cementowa - grubość 20 mm - montowana do ścian pomieszczenia za pomąca kołków rozporowych + wkręt M6, rozstaw 250 mm - szczelina pomiedzy obudową a elementem masywnym uszczelnia się wełną mineralną i masą szpachlową Wykonać zgodnie z aprobatą techniczną firmy Promat. Czas schnięcia : od kilku do 24 godzin w zaleŝności od temperatury i wilgotności Wydajność : 1 litr/15 m² (w zaleŝności od stopnia nasiąkliwości podłoŝa moŝe ulegać znacznym zmianom) Temperatura wykonywania prac : + 5ºC do + 25ºC Produkt posiada Atest PZH

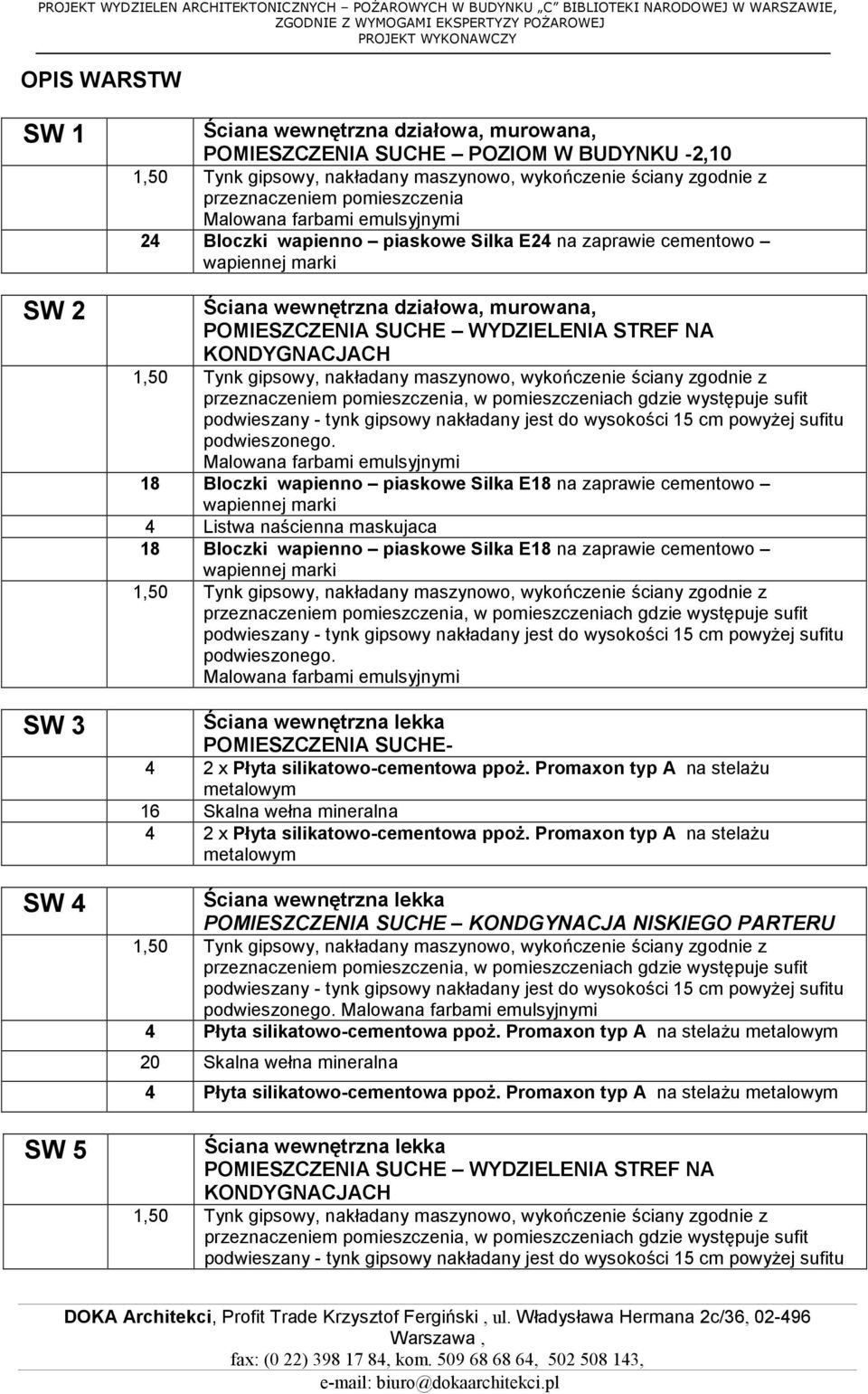

4 OPIS WARSTW SW 1 SW 2 SW 3 SW 4 SW 5 Ściana wewnętrzna działowa, murowana, POMIESZCZENIA SUCHE POZIOM W BUDYNKU -2,10 przeznaczeniem pomieszczenia 24 Bloczki wapienno piaskowe Silka E24 na zaprawie cementowo Ściana wewnętrzna działowa, murowana, podwieszonego. 18 Bloczki wapienno piaskowe Silka E18 na zaprawie cementowo 4 Listwa naścienna maskujaca 18 Bloczki wapienno piaskowe Silka E18 na zaprawie cementowo podwieszonego. POMIESZCZENIA SUCHE- 4 2 x Płyta silikatowo-cementowa ppoŝ. Promaxon typ A na stelaŝu metalowym 16 Skalna wełna mineralna 4 2 x Płyta silikatowo-cementowa ppoŝ. Promaxon typ A na stelaŝu metalowym POMIESZCZENIA SUCHE KONDGYNACJA NISKIEGO PARTERU 20 Skalna wełna mineralna

5 12 Skalna wełna mineralna 2 Dylatacja budynku 12 Skalna wełna mineralna SW 6 POMIESZCZENIA SUCHE PŁYTA MOCOWANA DO ŚCIAN POMIESZCZENIA 4 Płyta silikatowo-cementowa ppoŝ. Promatec - H Istniejąca ściana pomieszczenia 4 Płyta silikatowo-cementowa ppoŝ. Promatec - H SZ 1 Ściana zewnętrzna POMIESZCZENIA 1A/02, 1A/20, 01/03 Tynk elewacyjny w kolorystyce istniejącej elewacji 16 Skalna wełna mineralna 46 Bloczki wapienno piaskowe Silka na zaprawie cementowo wapiennej Tynk wewnętrzny
