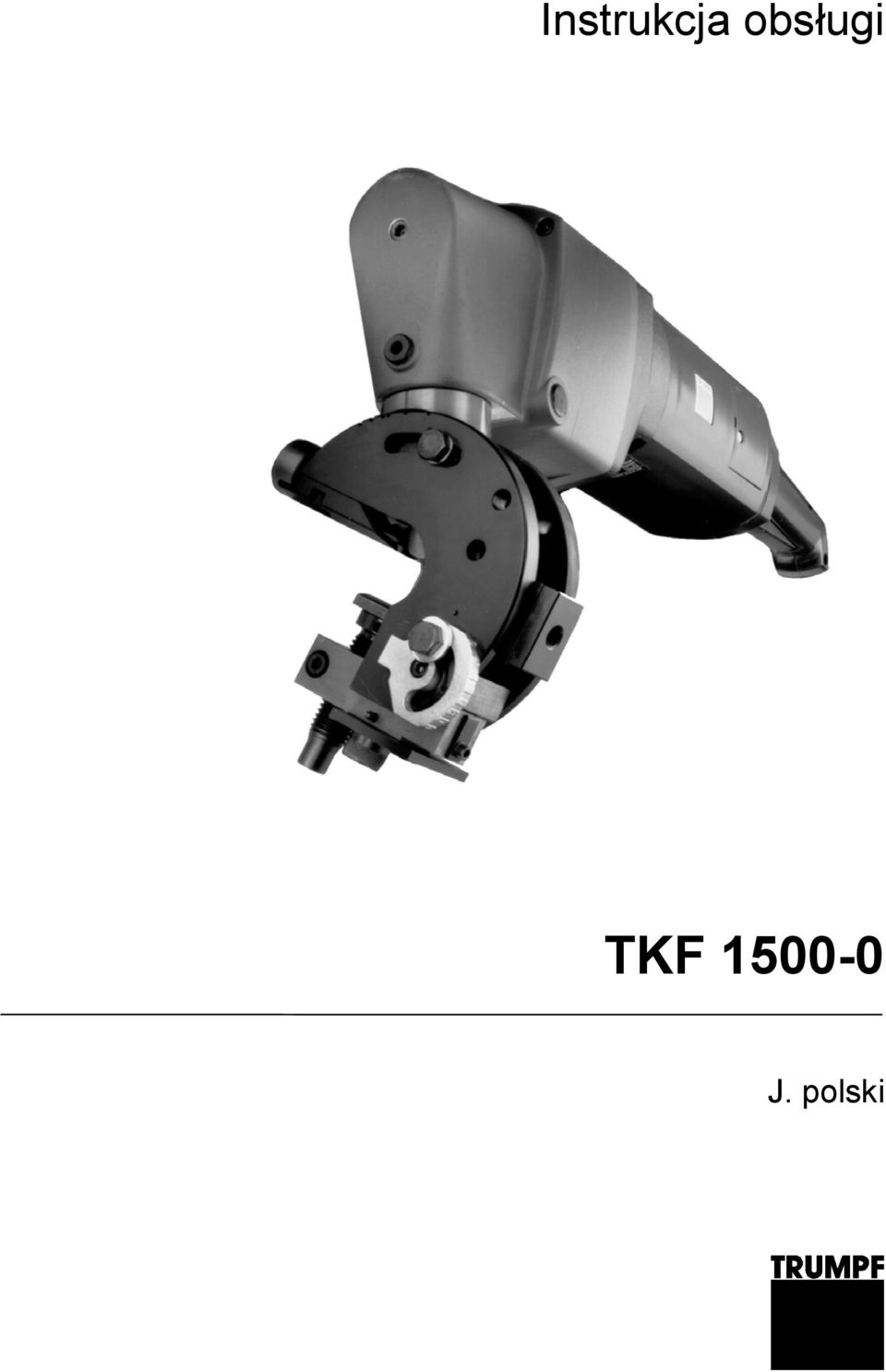

1 Instrukcja obsługi TKF J. polski

2

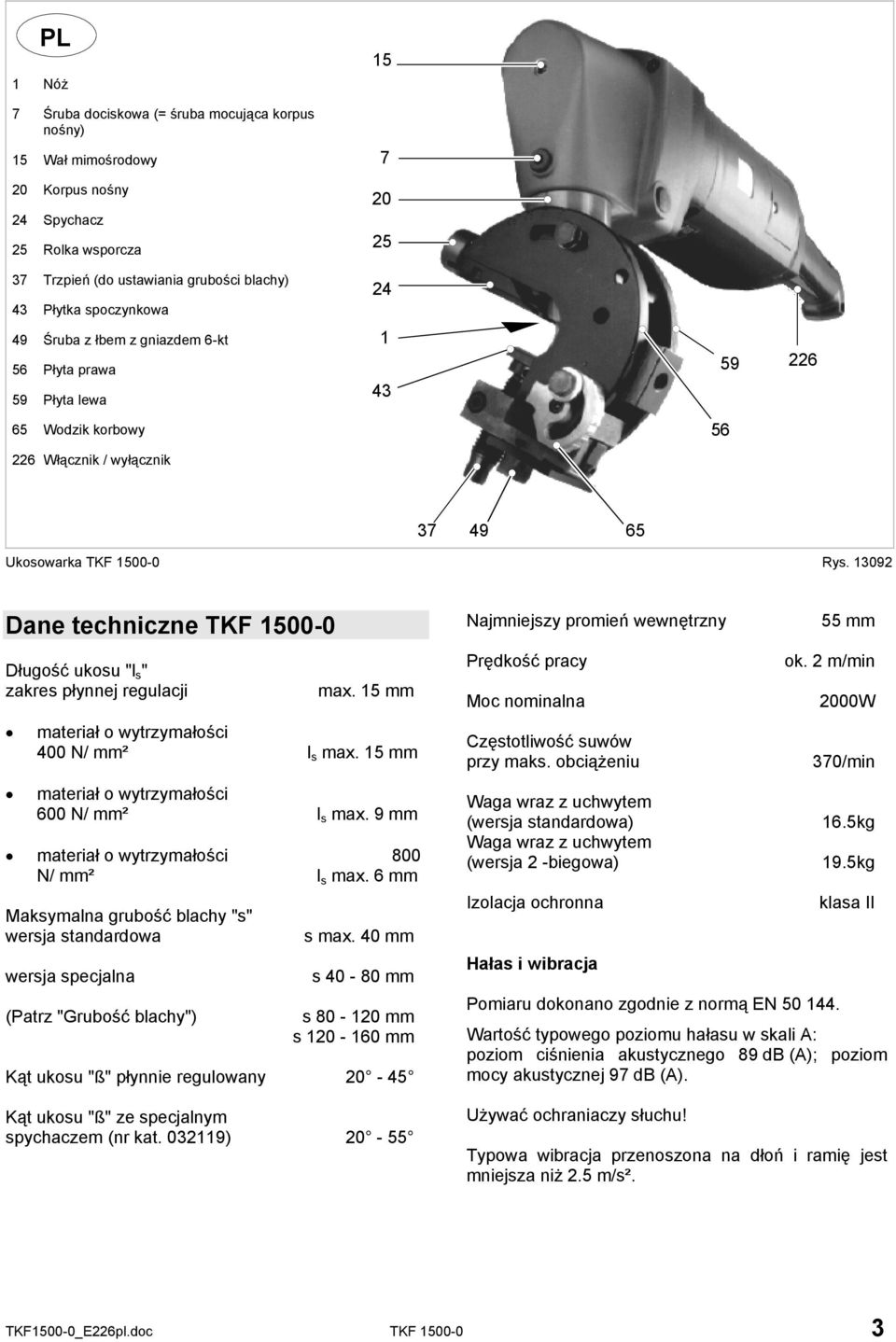

3 PL 1 Nóż 15 7 Śruba dociskowa (= śruba mocująca korpus nośny) 15 Wał mimośrodowy 7 20 Korpus nośny 24 Spychacz 25 Rolka wsporcza Trzpień (do ustawiania grubości blachy) 43 Płytka spoczynkowa Śruba z łbem z gniazdem 6-kt 56 Płyta prawa 59 Płyta lewa Wodzik korbowy Włącznik / wyłącznik Ukosowarka TKF Rys Dane techniczne TKF Długość ukosu "l s " zakres płynnej regulacji max. 15 mm materiał o wytrzymałości 400 N/ mm² l s max. 15 mm materiał o wytrzymałości 600 N/ mm² l s max. 9 mm materiał o wytrzymałości 800 N/ mm² l s max. 6 mm Maksymalna grubość blachy "s" wersja standardowa wersja specjalna (Patrz "Grubość blachy") s max. 40 mm s mm s mm s mm Kąt ukosu "ß" płynnie regulowany Kąt ukosu "ß" ze specjalnym spychaczem (nr kat ) Najmniejszy promień wewnętrzny Prędkość pracy Moc nominalna Częstotliwość suwów przy maks. obciążeniu Waga wraz z uchwytem (wersja standardowa) Waga wraz z uchwytem (wersja 2 -biegowa) Izolacja ochronna Hałas i wibracja 55 mm ok. 2 m/min 2000W 370/min 16.5kg 19.5kg klasa II Pomiaru dokonano zgodnie z normą EN Wartość typowego poziomu hałasu w skali A: poziom ciśnienia akustycznego 89 db (A); poziom mocy akustycznej 97 db (A). Używać ochraniaczy słuchu! Typowa wibracja przenoszona na dłoń i ramię jest mniejsza niż 2.5 m/s². TKF1500-0_E226pl.doc TKF

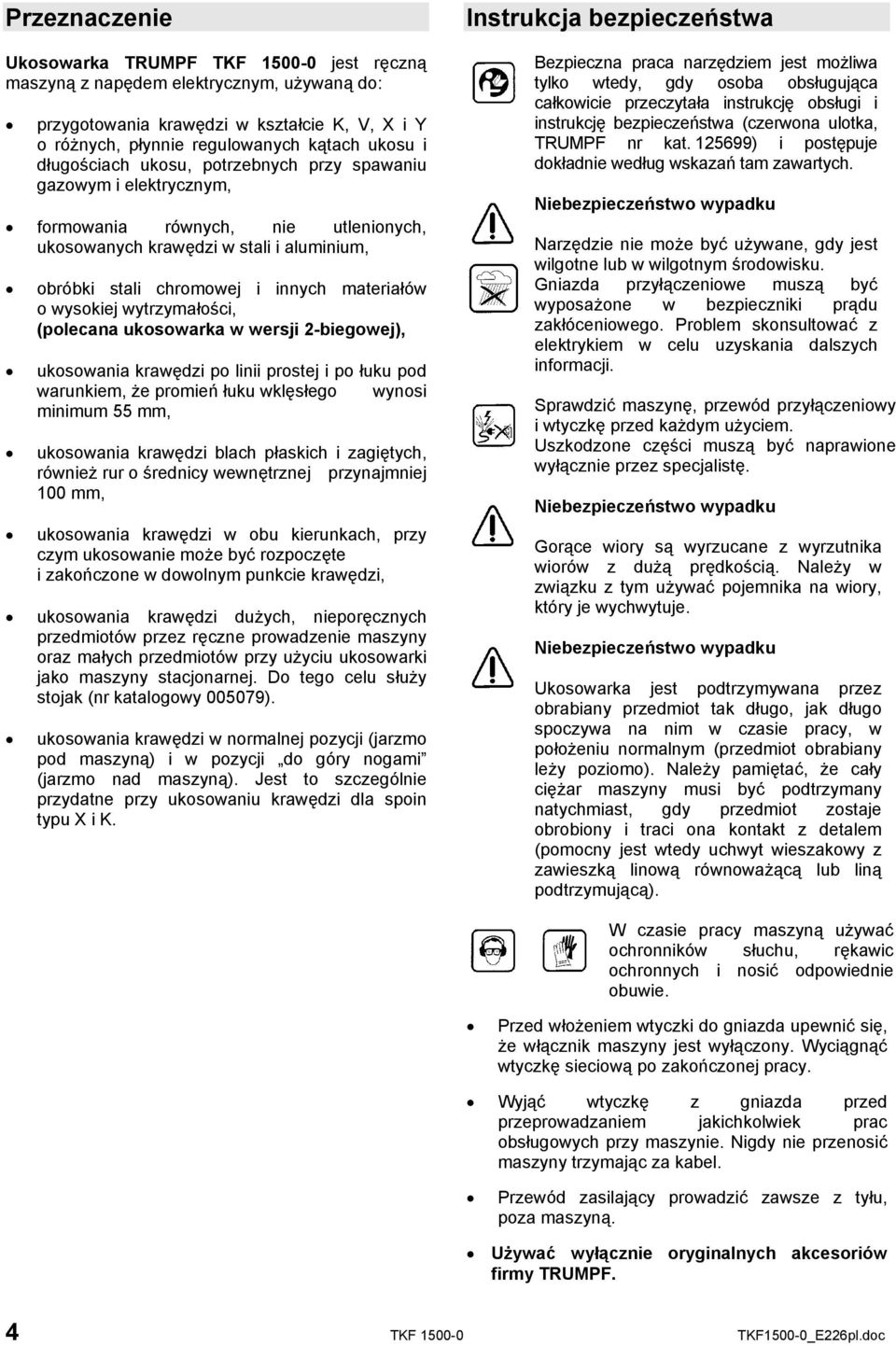

4 Przeznaczenie Ukosowarka TRUMPF TKF jest ręczną maszyną z napędem elektrycznym, używaną do: przygotowania krawędzi w kształcie K, V, X i Y o różnych, płynnie regulowanych kątach ukosu i długościach ukosu, potrzebnych przy spawaniu gazowym i elektrycznym, formowania równych, nie utlenionych, ukosowanych krawędzi w stali i aluminium, obróbki stali chromowej i innych materiałów o wysokiej wytrzymałości, (polecana ukosowarka w wersji 2-biegowej), ukosowania krawędzi po linii prostej i po łuku pod warunkiem, że promień łuku wklęsłego wynosi minimum 55 mm, ukosowania krawędzi blach płaskich i zagiętych, również rur o średnicy wewnętrznej przynajmniej 100 mm, ukosowania krawędzi w obu kierunkach, przy czym ukosowanie może być rozpoczęte i zakończone w dowolnym punkcie krawędzi, ukosowania krawędzi dużych, nieporęcznych przedmiotów przez ręczne prowadzenie maszyny oraz małych przedmiotów przy użyciu ukosowarki jako maszyny stacjonarnej. Do tego celu służy stojak (nr katalogowy ). ukosowania krawędzi w normalnej pozycji (jarzmo pod maszyną) i w pozycji do góry nogami (jarzmo nad maszyną). Jest to szczególnie przydatne przy ukosowaniu krawędzi dla spoin typu X i K. Instrukcja bezpieczeństwa Bezpieczna praca narzędziem jest możliwa tylko wtedy, gdy osoba obsługująca całkowicie przeczytała instrukcję obsługi i instrukcję bezpieczeństwa (czerwona ulotka, TRUMPF nr kat ) i postępuje dokładnie według wskazań tam zawartych. Niebezpieczeństwo wypadku Narzędzie nie może być używane, gdy jest wilgotne lub w wilgotnym środowisku. Gniazda przyłączeniowe muszą być wyposażone w bezpieczniki prądu zakłóceniowego. Problem skonsultować z elektrykiem w celu uzyskania dalszych informacji. Sprawdzić maszynę, przewód przyłączeniowy i wtyczkę przed każdym użyciem. Uszkodzone części muszą być naprawione wyłącznie przez specjalistę. Niebezpieczeństwo wypadku Gorące wiory są wyrzucane z wyrzutnika wiorów z dużą prędkością. Należy w związku z tym używać pojemnika na wiory, który je wychwytuje. Niebezpieczeństwo wypadku Ukosowarka jest podtrzymywana przez obrabiany przedmiot tak długo, jak długo spoczywa na nim w czasie pracy, w położeniu normalnym (przedmiot obrabiany leży poziomo). Należy pamiętać, że cały ciężar maszyny musi być podtrzymany natychmiast, gdy przedmiot zostaje obrobiony i traci ona kontakt z detalem (pomocny jest wtedy uchwyt wieszakowy z zawieszką linową równoważącą lub liną podtrzymującą). W czasie pracy maszyną używać ochronników słuchu, rękawic ochronnych i nosić odpowiednie obuwie. Przed włożeniem wtyczki do gniazda upewnić się, że włącznik maszyny jest wyłączony. Wyciągnąć wtyczkę sieciową po zakończonej pracy. Wyjąć wtyczkę z gniazda przed przeprowadzaniem jakichkolwiek prac obsługowych przy maszynie. Nigdy nie przenosić maszyny trzymając za kabel. Przewód zasilający prowadzić zawsze z tyłu, poza maszyną. Używać wyłącznie oryginalnych akcesoriów firmy TRUMPF. 4 TKF TKF1500-0_E226pl.doc

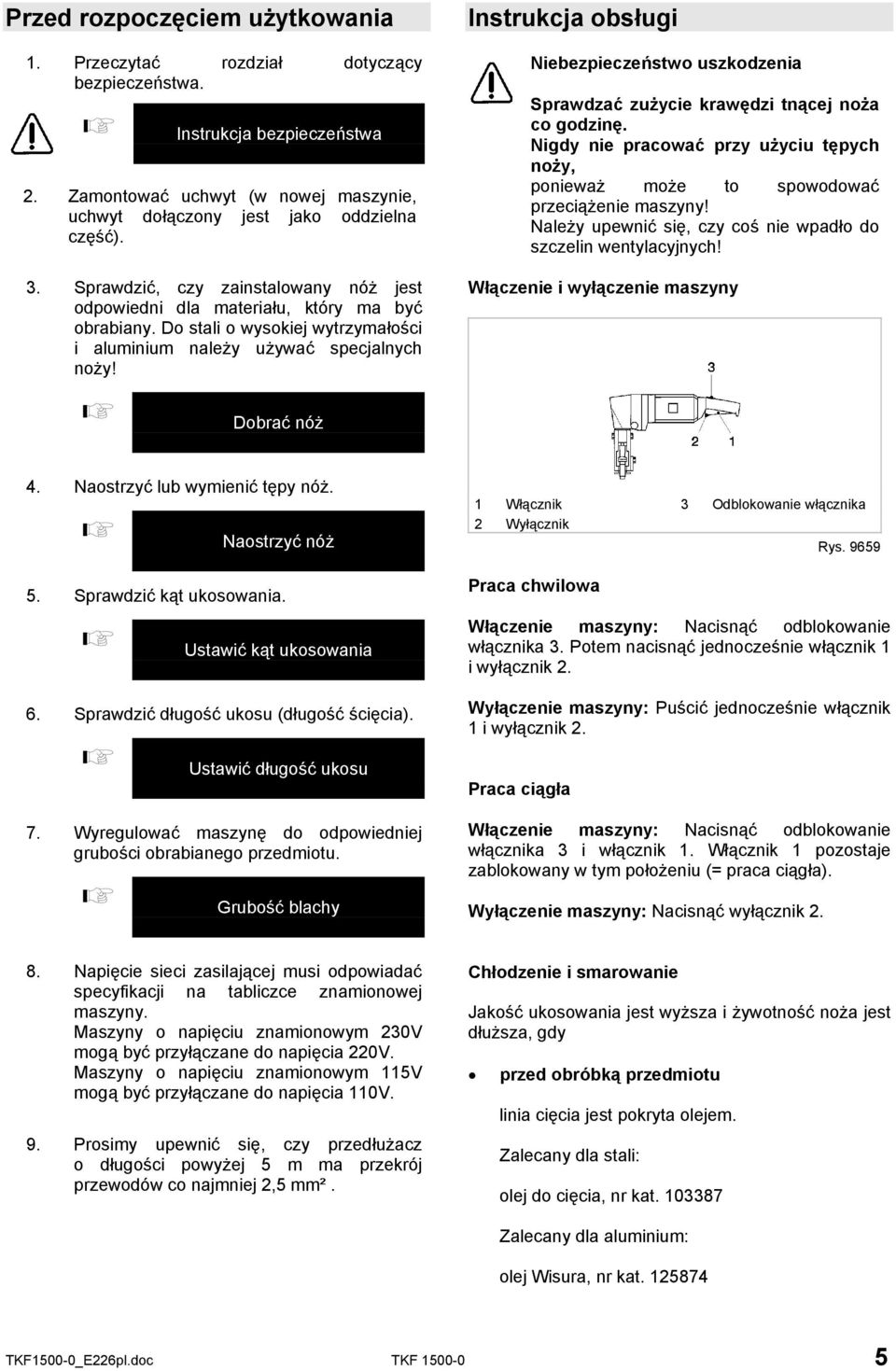

5 Przed rozpoczęciem użytkowania 1. Przeczytać rozdział dotyczący bezpieczeństwa. Instrukcja bezpieczeństwa 2. Zamontować uchwyt (w nowej maszynie, uchwyt dołączony jest jako oddzielna część). 3. Sprawdzić, czy zainstalowany nóż jest odpowiedni dla materiału, który ma być obrabiany. Do stali o wysokiej wytrzymałości i aluminium należy używać specjalnych noży! Instrukcja obsługi Niebezpieczeństwo uszkodzenia Sprawdzać zużycie krawędzi tnącej noża co godzinę. Nigdy nie pracować przy użyciu tępych noży, ponieważ może to spowodować przeciążenie maszyny! Należy upewnić się, czy coś nie wpadło do szczelin wentylacyjnych! Włączenie i wyłączenie maszyny Dobrać nóż 4. Naostrzyć lub wymienić tępy nóż. Naostrzyć nóż 5. Sprawdzić kąt ukosowania. Ustawić kąt ukosowania 6. Sprawdzić długość ukosu (długość ścięcia). Ustawić długość ukosu 7. Wyregulować maszynę do odpowiedniej grubości obrabianego przedmiotu. Grubość blachy 1 Włącznik 3 Odblokowanie włącznika 2 Wyłącznik Praca chwilowa Rys Włączenie maszyny: Nacisnąć odblokowanie włącznika 3. Potem nacisnąć jednocześnie włącznik 1 i wyłącznik 2. Wyłączenie maszyny: Puścić jednocześnie włącznik 1 i wyłącznik 2. Praca ciągła Włączenie maszyny: Nacisnąć odblokowanie włącznika 3 i włącznik 1. Włącznik 1 pozostaje zablokowany w tym położeniu (= praca ciągła). Wyłączenie maszyny: Nacisnąć wyłącznik Napięcie sieci zasilającej musi odpowiadać specyfikacji na tabliczce znamionowej maszyny. Maszyny o napięciu znamionowym 230V mogą być przyłączane do napięcia 220V. Maszyny o napięciu znamionowym 115V mogą być przyłączane do napięcia 110V. 9. Prosimy upewnić się, czy przedłużacz o długości powyżej 5 m ma przekrój przewodów co najmniej 2,5 mm². Chłodzenie i smarowanie Jakość ukosowania jest wyższa i żywotność noża jest dłuższa, gdy przed obróbką przedmiotu linia cięcia jest pokryta olejem. Zalecany dla stali: olej do cięcia, nr kat Zalecany dla aluminium: olej Wisura, nr kat TKF1500-0_E226pl.doc TKF

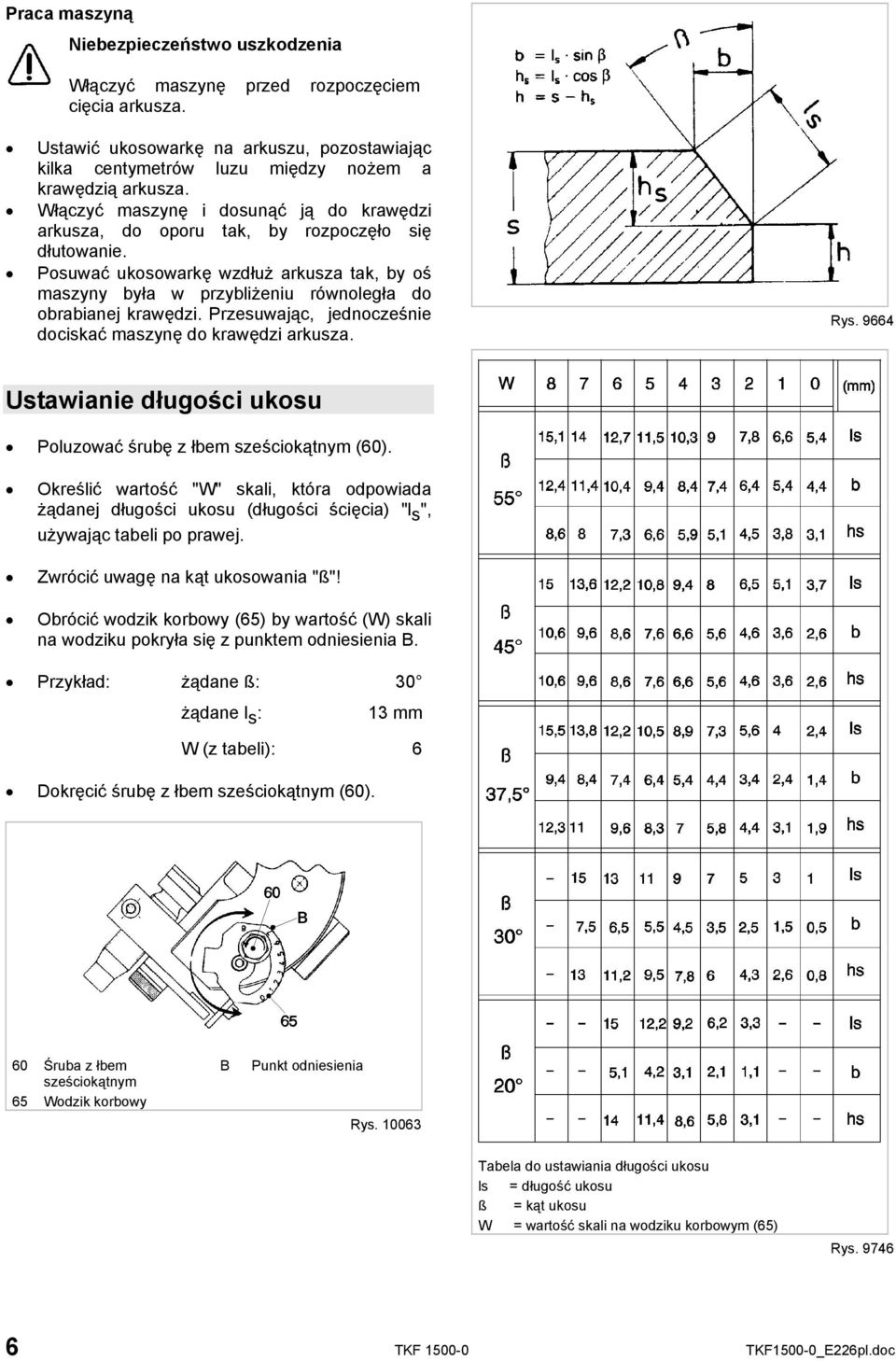

6 Praca maszyną Niebezpieczeństwo uszkodzenia Włączyć maszynę przed rozpoczęciem cięcia arkusza. Ustawić ukosowarkę na arkuszu, pozostawiając kilka centymetrów luzu między nożem a krawędzią arkusza. Włączyć maszynę i dosunąć ją do krawędzi arkusza, do oporu tak, by rozpoczęło się dłutowanie. Posuwać ukosowarkę wzdłuż arkusza tak, by oś maszyny była w przybliżeniu równoległa do obrabianej krawędzi. Przesuwając, jednocześnie dociskać maszynę do krawędzi arkusza. Rys Ustawianie długości ukosu Poluzować śrubę z łbem sześciokątnym (60). Określić wartość "W" skali, która odpowiada żądanej długości ukosu (długości ścięcia) "l s ", używając tabeli po prawej. Zwrócić uwagę na kąt ukosowania "ß"! Obrócić wodzik korbowy (65) by wartość (W) skali na wodziku pokryła się z punktem odniesienia B. Przykład: żądane ß: 30 żądane l s : 13 mm W (z tabeli): 6 Dokręcić śrubę z łbem sześciokątnym (60). 60 Śruba z łbem sześciokątnym 65 Wodzik korbowy B Punkt odniesienia Rys Tabela do ustawiania długości ukosu ls = długość ukosu ß = kąt ukosu W = wartość skali na wodziku korbowym (65) Rys TKF TKF1500-0_E226pl.doc

7 Ustawianie kąta ukosowania Kąt ukosowania "ß" może być regulowany płynnie między 20 a 45 przy stosowaniu standardowego spychacza (24). Poluzować śruby (61) (po obu stronach). Ustawić żądany kąt, zgodnie ze skalą. Dokręcić śruby (61). Grubość blachy Patrz rys Umieścić ukosowarkę na arkuszu (położenie robocze). Poluzować śrubę zaciskową (23). Wyregulować położenie płytki spoczynkowej (43) przy pomocy trzpienia (37). Upewnić się, czy między płytką a arkuszem występuje luz 0,5-1,0 mm. Unieruchomić trzpień (37) śrubą zaciskową (23). Przestawienie maszyny na obróbkę arkuszy grubszych niż 40 mm 23 Śruba zaciskowa 43 Płytka spoczynkowa 24 Spychacz 49 Śruba z łbem z gn. 6-kt 37 Trzpień do regulacji grubości blachy 61 Śruba z łbem 6-kt. Rys Dla osiągnięcia możliwości regulacji kątów ukosowania w zakresie od 20 do 55 musi być zastosowany specjalny spychacz (nr kat ). W tym przypadku spychacz (24) musi być zamieniony przed ustawieniem żądanego kąta ukosowania "ß". Patrz rys i lista części zamiennych Maksymalne grubości arkusza "s" przy użyciu odpowiednich elementów dystansowych i długich śrub (49): z elementem dystansowym i śrubą z łbem z gniazdem 6-kt M16x DIN 912 (nr kat ) s mm z elementem dystansowym i śrubą z łbem z gniazdem 6-kt M16x DIN 912 (nr kat ) s mm z elementem dystansowym i śrubą z łbem z gniazdem 6-kt M16x DIN 912 (nr kat ) s mm a) Zdjąć pojemnik na wiory. b) Wykręcić i wyciągnąć śrubę z łbem z gniazdem 6-kt (49). c) Zdemontować ramię wsporcze (36) z trzpieniem (37) i płytką mocującą (50). d) Włożyć odpowiedni element dystansowy gładkim końcem między płyty boczne, od spodu wspornika (28). e) Zamontować ramię wsporcze (36) na kołku centrującym elementu dystansowego. f) Nałożyć płytkę mocującą (50) i wkręcić odpowiednią śrubę z łbem z gniazdem 6-kt. g) Przed dokręceniem wyregulować położenie poszczególnych części. Luz między płytką wsporczą (43), trzpieniem (37) a wspornikiem (28) powinien wynosić około 0,1 mm. h) Dokręcić śrubę z łbem z gniazdem 6-kt (49) momentem 250Nm. Niebezpieczeństwo uszkodzenia Uwaga Kiedy używane są elementy dystansowe do grubszej blachy, śruba z łbem z gniazdem 6- kt (49) jest zastępowana przez dłuższą śrubę tego samego typu. Śruby te podlegają krańcowemu rozciąganiu. W związku z tym wymagają sprawdzania przy zmianie elementów dystansowych i muszą być wymienione na nowe, oryginalne, gdy mają ślady zużycia. TKF1500-0_E226pl.doc TKF

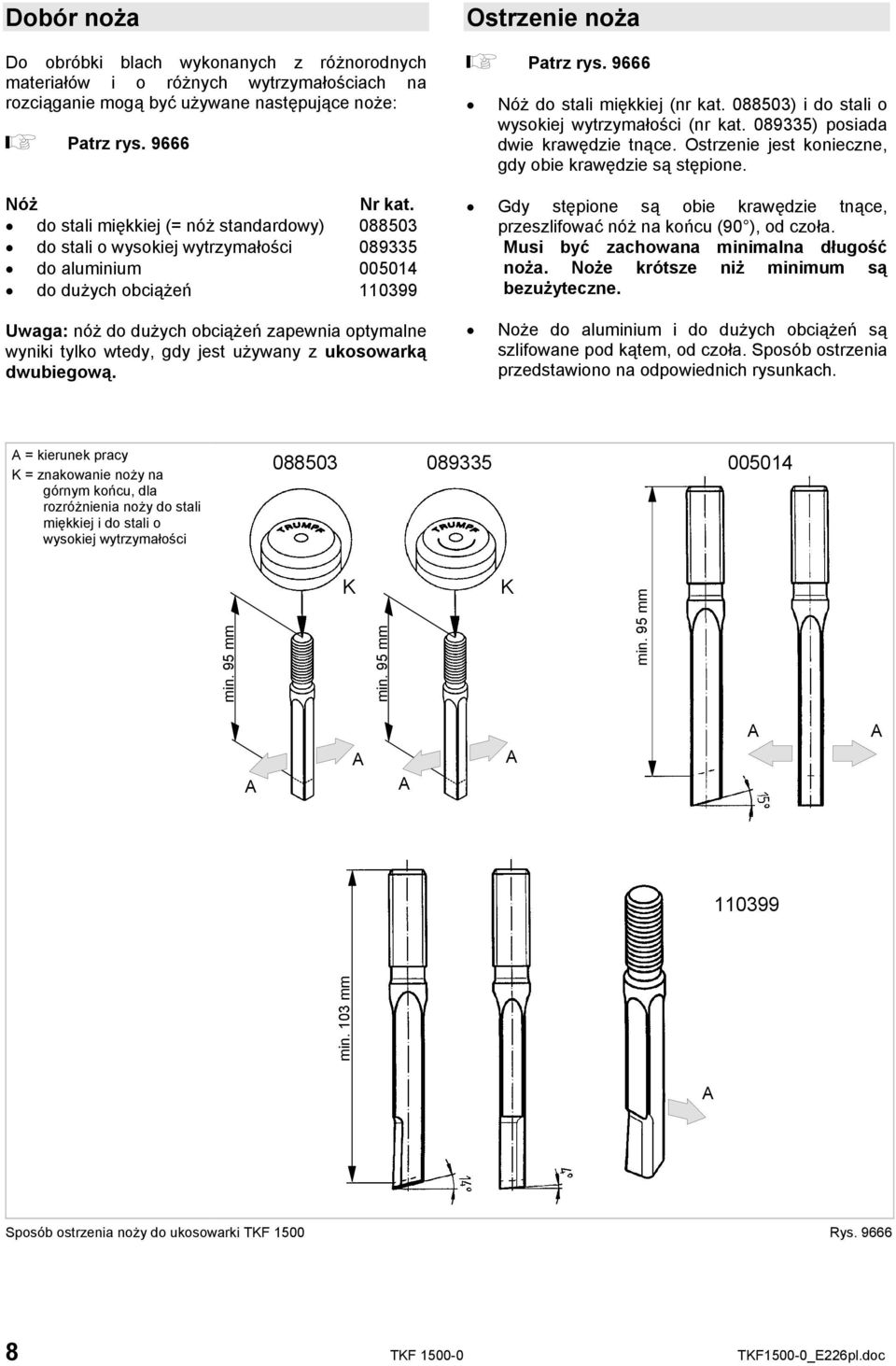

8 Dobór noża Do obróbki blach wykonanych z różnorodnych materiałów i o różnych wytrzymałościach na rozciąganie mogą być używane następujące noże: Patrz rys Nóż Nr kat. do stali miękkiej (= nóż standardowy) do stali o wysokiej wytrzymałości do aluminium do dużych obciążeń Uwaga: nóż do dużych obciążeń zapewnia optymalne wyniki tylko wtedy, gdy jest używany z ukosowarką dwubiegową. Ostrzenie noża Patrz rys Nóż do stali miękkiej (nr kat ) i do stali o wysokiej wytrzymałości (nr kat ) posiada dwie krawędzie tnące. Ostrzenie jest konieczne, gdy obie krawędzie są stępione. Gdy stępione są obie krawędzie tnące, przeszlifować nóż na końcu (90 ), od czoła. Musi być zachowana minimalna długość noża. Noże krótsze niż minimum są bezużyteczne. Noże do aluminium i do dużych obciążeń są szlifowane pod kątem, od czoła. Sposób ostrzenia przedstawiono na odpowiednich rysunkach. A = kierunek pracy K = znakowanie noży na górnym końcu, dla rozróżnienia noży do stali miękkiej i do stali o wysokiej wytrzymałości min. 95 mm K min. 95 mm K min. 95 mm A A A A A A min. 103 mm AA Sposób ostrzenia noży do ukosowarki TKF 1500 Rys TKF TKF1500-0_E226pl.doc

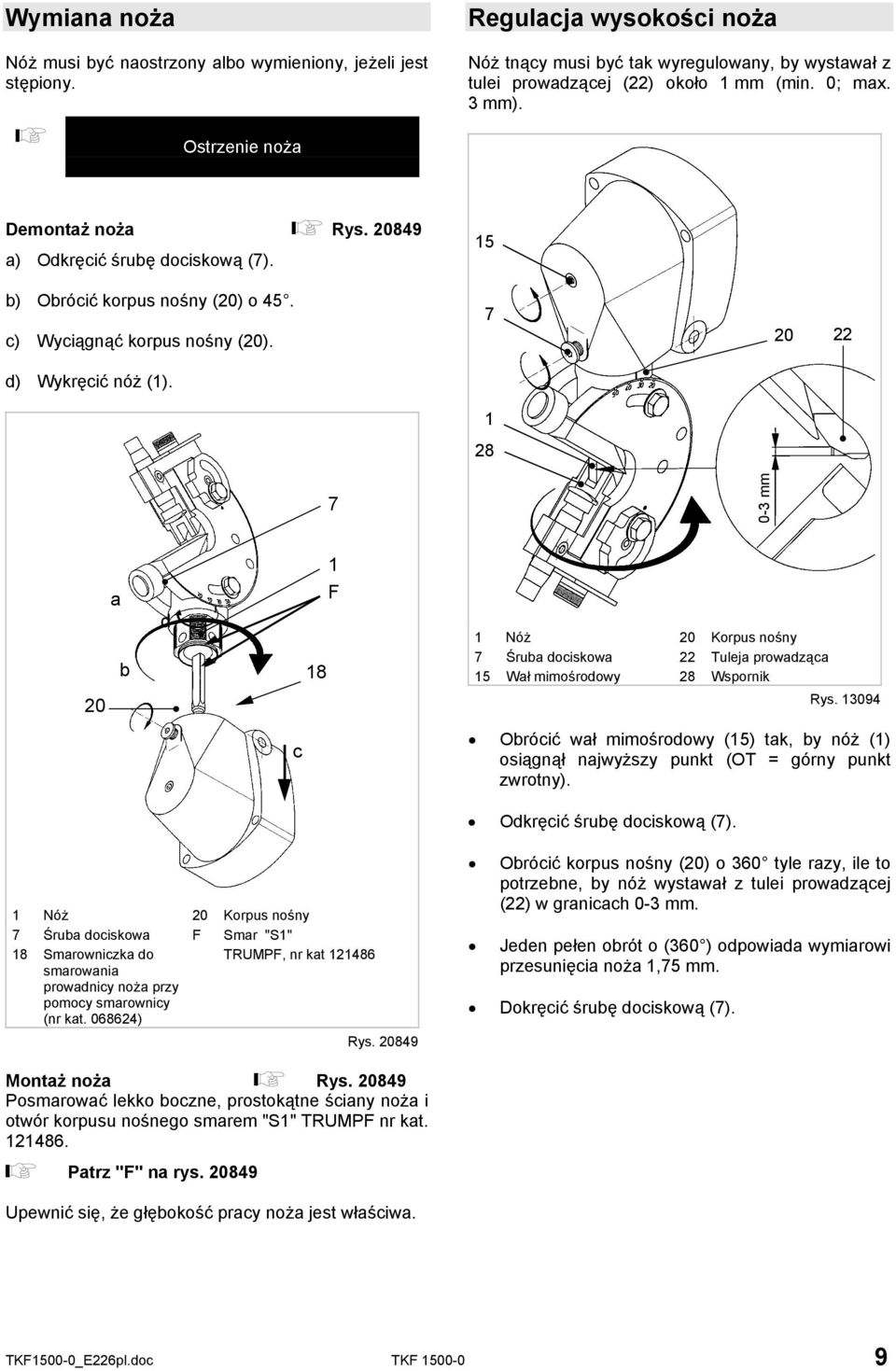

9 Wymiana noża Nóż musi być naostrzony albo wymieniony, jeżeli jest stępiony. Regulacja wysokości noża Nóż tnący musi być tak wyregulowany, by wystawał z tulei prowadzącej (22) około 1 mm (min. 0; max. 3 mm). Ostrzenie noża Demontaż noża Rys a) Odkręcić śrubę dociskową (7). b) Obrócić korpus nośny (20) o 45. c) Wyciągnąć korpus nośny (20). d) Wykręcić nóż (1) mm a b d 1 F 18 1 Nóż 7 Śruba dociskowa 15 Wał mimośrodowy 20 Korpus nośny 22 Tuleja prowadząca 28 Wspornik Rys c Obrócić wał mimośrodowy (15) tak, by nóż (1) osiągnął najwyższy punkt (OT = górny punkt zwrotny). Odkręcić śrubę dociskową (7). 1 Nóż 7 Śruba dociskowa 18 Smarowniczka do smarowania prowadnicy noża przy pomocy smarownicy (nr kat ) 20 Korpus nośny F Smar "S1" TRUMPF, nr kat Rys Obrócić korpus nośny (20) o 360 tyle razy, ile to potrzebne, by nóż wystawał z tulei prowadzącej (22) w granicach 0-3 mm. Jeden pełen obrót o (360 ) odpowiada wymiarowi przesunięcia noża 1,75 mm. Dokręcić śrubę dociskową (7). Montaż noża Rys Posmarować lekko boczne, prostokątne ściany noża i otwór korpusu nośnego smarem "S1" TRUMPF nr kat Patrz "F" na rys Upewnić się, że głębokość pracy noża jest właściwa. TKF1500-0_E226pl.doc TKF

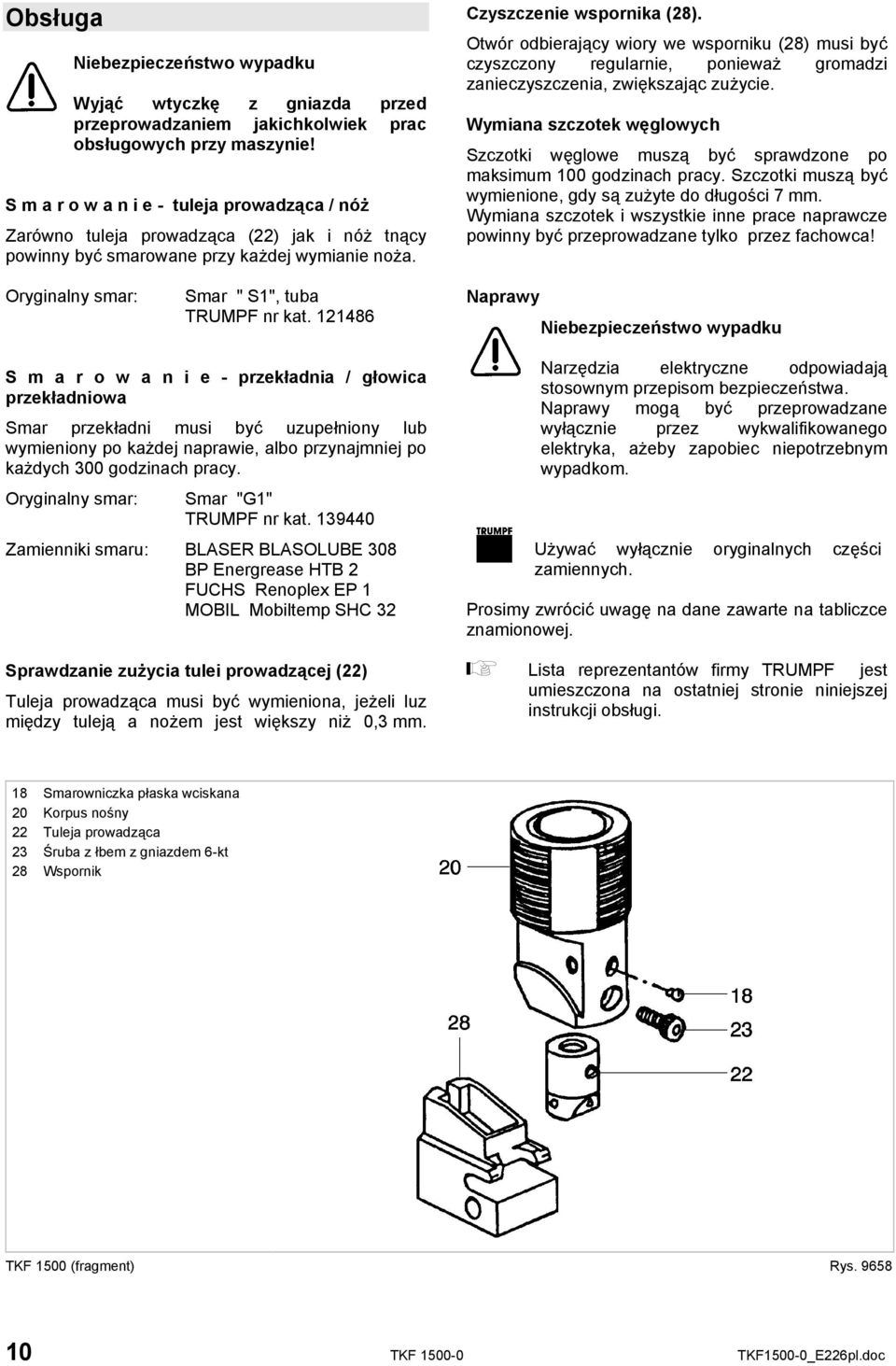

10 Obsługa Niebezpieczeństwo wypadku Wyjąć wtyczkę z gniazda przed przeprowadzaniem jakichkolwiek prac obsługowych przy maszynie! S m a r o w a n i e - tuleja prowadząca / nóż Zarówno tuleja prowadząca (22) jak i nóż tnący powinny być smarowane przy każdej wymianie noża. Czyszczenie wspornika (28). Otwór odbierający wiory we wsporniku (28) musi być czyszczony regularnie, ponieważ gromadzi zanieczyszczenia, zwiększając zużycie. Wymiana szczotek węglowych Szczotki węglowe muszą być sprawdzone po maksimum 100 godzinach pracy. Szczotki muszą być wymienione, gdy są zużyte do długości 7 mm. Wymiana szczotek i wszystkie inne prace naprawcze powinny być przeprowadzane tylko przez fachowca! Oryginalny smar: Smar " S1", tuba TRUMPF nr kat Naprawy Niebezpieczeństwo wypadku S m a r o w a n i e - przekładnia / głowica przekładniowa Smar przekładni musi być uzupełniony lub wymieniony po każdej naprawie, albo przynajmniej po każdych 300 godzinach pracy. Oryginalny smar: Smar "G1" TRUMPF nr kat Zamienniki smaru: BLASER BLASOLUBE 308 BP Energrease HTB 2 FUCHS Renoplex EP 1 MOBIL Mobiltemp SHC 32 Sprawdzanie zużycia tulei prowadzącej (22) Tuleja prowadząca musi być wymieniona, jeżeli luz między tuleją a nożem jest większy niż 0,3 mm. Narzędzia elektryczne odpowiadają stosownym przepisom bezpieczeństwa. Naprawy mogą być przeprowadzane wyłącznie przez wykwalifikowanego elektryka, ażeby zapobiec niepotrzebnym wypadkom. Używać wyłącznie oryginalnych części zamiennych. Prosimy zwrócić uwagę na dane zawarte na tabliczce znamionowej. Lista reprezentantów firmy TRUMPF jest umieszczona na ostatniej stronie niniejszej instrukcji obsługi. 18 Smarowniczka płaska wciskana 20 Korpus nośny 22 Tuleja prowadząca 23 Śruba z łbem z gniazdem 6-kt 28 Wspornik TKF 1500 (fragment) Rys TKF TKF1500-0_E226pl.doc

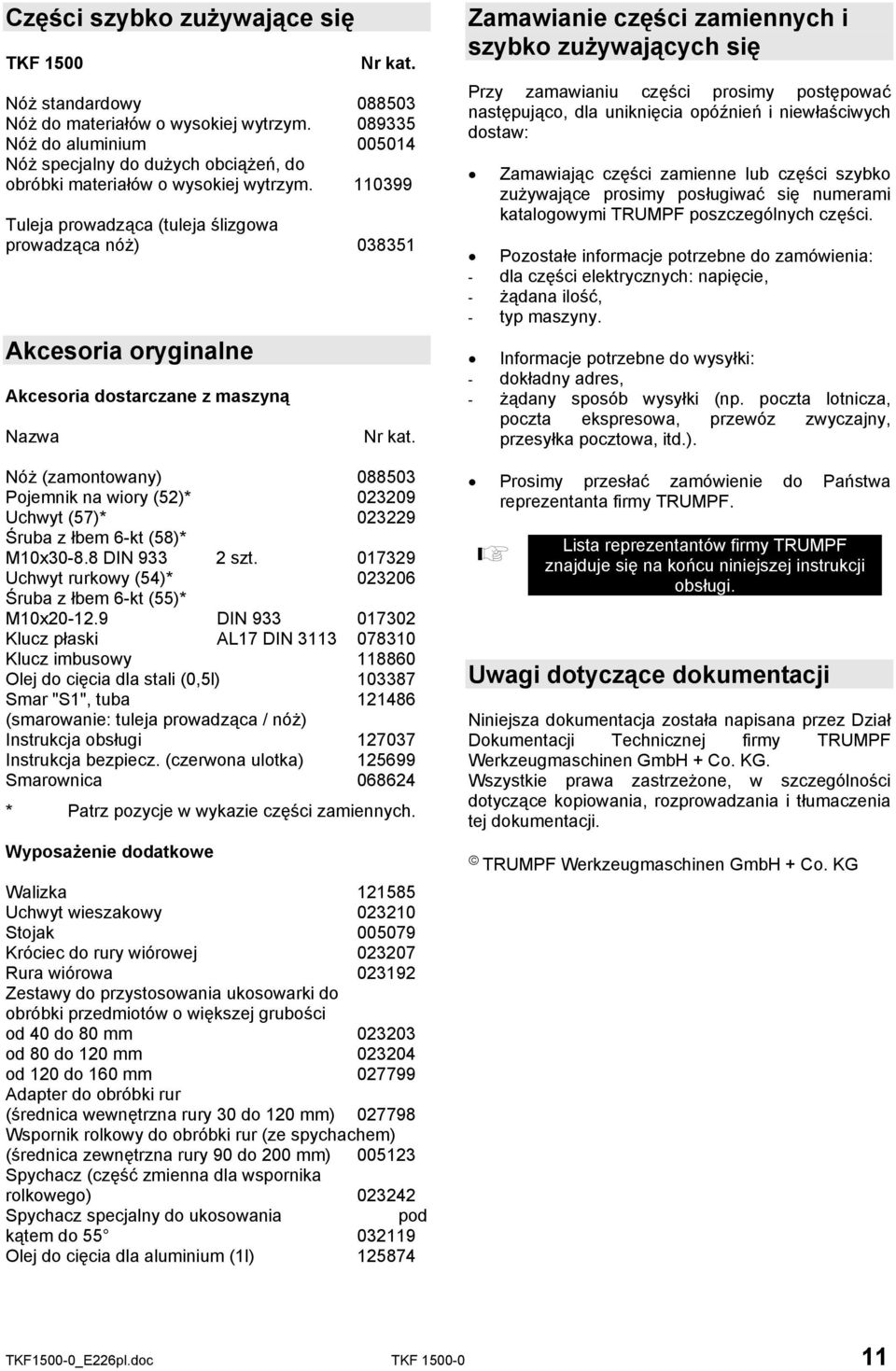

11 Części szybko zużywające się TKF 1500 Nr kat. Nóż standardowy Nóż do materiałów o wysokiej wytrzym Nóż do aluminium Nóż specjalny do dużych obciążeń, do obróbki materiałów o wysokiej wytrzym Tuleja prowadząca (tuleja ślizgowa prowadząca nóż) Akcesoria oryginalne Akcesoria dostarczane z maszyną Nazwa Nr kat. Nóż (zamontowany) Pojemnik na wiory (52)* Uchwyt (57)* Śruba z łbem 6-kt (58)* M10x DIN szt Uchwyt rurkowy (54)* Śruba z łbem 6-kt (55)* M10x DIN Klucz płaski AL17 DIN Klucz imbusowy Olej do cięcia dla stali (0,5l) Smar "S1", tuba (smarowanie: tuleja prowadząca / nóż) Instrukcja obsługi Instrukcja bezpiecz. (czerwona ulotka) Smarownica * Patrz pozycje w wykazie części zamiennych. Wyposażenie dodatkowe Walizka Uchwyt wieszakowy Stojak Króciec do rury wiórowej Rura wiórowa Zestawy do przystosowania ukosowarki do obróbki przedmiotów o większej grubości od 40 do 80 mm od 80 do 120 mm od 120 do 160 mm Adapter do obróbki rur (średnica wewnętrzna rury 30 do 120 mm) Wspornik rolkowy do obróbki rur (ze spychachem) (średnica zewnętrzna rury 90 do 200 mm) Spychacz (część zmienna dla wspornika rolkowego) Spychacz specjalny do ukosowania pod kątem do Olej do cięcia dla aluminium (1l) Zamawianie części zamiennych i szybko zużywających się Przy zamawianiu części prosimy postępować następująco, dla uniknięcia opóźnień i niewłaściwych dostaw: Zamawiając części zamienne lub części szybko zużywające prosimy posługiwać się numerami katalogowymi TRUMPF poszczególnych części. Pozostałe informacje potrzebne do zamówienia: - dla części elektrycznych: napięcie, - żądana ilość, - typ maszyny. Informacje potrzebne do wysyłki: - dokładny adres, - żądany sposób wysyłki (np. poczta lotnicza, poczta ekspresowa, przewóz zwyczajny, przesyłka pocztowa, itd.). Prosimy przesłać zamówienie do Państwa reprezentanta firmy TRUMPF. Lista reprezentantów firmy TRUMPF znajduje się na końcu niniejszej instrukcji obsługi. Uwagi dotyczące dokumentacji Niniejsza dokumentacja została napisana przez Dział Dokumentacji Technicznej firmy TRUMPF Werkzeugmaschinen GmbH + Co. KG. Wszystkie prawa zastrzeżone, w szczególności dotyczące kopiowania, rozprowadzania i tłumaczenia tej dokumentacji. TRUMPF Werkzeugmaschinen GmbH + Co. KG TKF1500-0_E226pl.doc TKF
