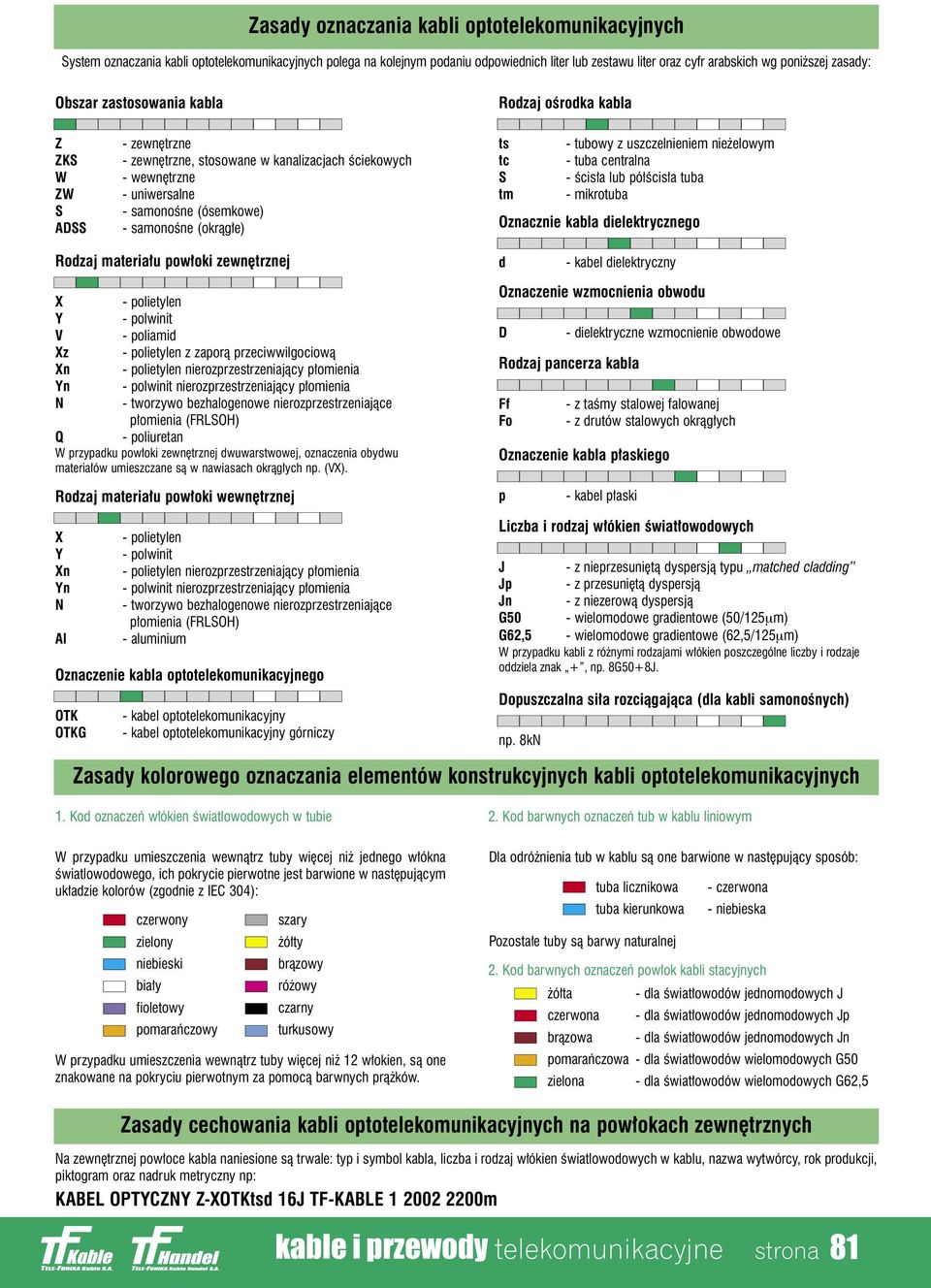

2 Zasady oznaczania kabli optotelekomunikacyjnych System oznaczania kabli optotelekomunikacyjnych polega na kolejnym podaniu odpowiednich liter lub zestawu liter oraz cyfr arabskich wg poni szej zasady: Obszar zastosowania kabla Rodzaj oêrodka kabla Z ZKS W ZW S ADSS - zewn trzne - zewn trzne, stosowane w kanalizacjach Êciekowych - wewn trzne - uniwersalne - samonoêne (ósemkowe) - samonoêne (okràg e) ts - tubowy z uszczelnieniem nie elowym tc - tuba centralna S - Êcis a lub pó Êcis a tuba tm - mikrotuba Oznacznie kabla dielektrycznego Rodzaj materia u pow oki zewn trznej d - kabel dielektryczny X - polietylen Y - polwinit V - poliamid Xz - polietylen z zaporà przeciwwilgociowà Xn - polietylen nierozprzestrzeniajàcy p omienia Yn - polwinit nierozprzestrzeniajàcy p omienia N - tworzywo bezhalogenowe nierozprzestrzeniajàce p omienia (FRLSOH) Q - poliuretan W przypadku pow oki zewn trznej dwuwarstwowej, oznaczenia obydwu materia ów umieszczane sà w nawiasach okràg ych np. (VX). Oznaczenie wzmocnienia obwodu D - dielektryczne wzmocnienie obwodowe Rodzaj pancerza kabla Ff - z taêmy stalowej falowanej Fo - z drutów stalowych okràg ych Oznaczenie kabla p askiego Rodzaj materia u pow oki wewn trznej p - kabel p aski X - polietylen Y - polwinit Xn - polietylen nierozprzestrzeniajàcy p omienia Yn - polwinit nierozprzestrzeniajàcy p omienia N - tworzywo bezhalogenowe nierozprzestrzeniajàce p omienia (FRLSOH) Al - aluminium Oznaczenie kabla optotelekomunikacyjnego OTK - kabel optotelekomunikacyjny OTKG - kabel optotelekomunikacyjny górniczy i rodzaj w ókien Êwiat owodowych J - z nieprzesuni tà dyspersjà typu matched cladding Jp - z przesuni tà dyspersjà Jn - z niezerowà dyspersjà G50 - wielomodowe gradientowe (50/5µm) G2,5 - wielomodowe gradientowe (2,5/5µm) W przypadku kabli z ró nymi rodzajami w ókien poszczególne liczby i rodzaje oddziela znak +, np. G50+J. Dopuszczalna si a rozciàgajàca (dla kabli samonoênych) np. kn Zasady kolorowego oznaczania elementów konstrukcyjnych kabli optotelekomunikacyjnych 1. Kod oznaczeƒ w ókien Êwiatlowodowych w tubie 2. Kod barwnych oznaczeƒ tub w kablu liniowym W przypadku umieszczenia wewnàtrz tuby wi cej ni jednego w ókna Êwiatlowodowego, ich pokrycie pierwotne jest barwione w nast pujàcym uk adzie kolorów (zgodnie z IEC 304): czerwony zielony niebieski bia y fioletowy pomaraƒczowy szary ó ty bràzowy ró owy czarny turkusowy W przypadku umieszczenia wewnàtrz tuby wi cej ni w okien, sà one znakowane na pokryciu pierwotnym za pomocà barwnych prà ków. Dla odró nienia tub w kablu sà one barwione w nast pujàcy sposób: tuba licznikowa - czerwona tuba kierunkowa - niebieska Pozosta e tuby sà barwy naturalnej 2. Kod barwnych oznaczeƒ pow ok kabli stacyjnych ó ta - dla Êwiat owodów jednomodowych J czerwona - dla Êwiat owodów jednomodowych Jp bràzowa - dla Êwiat owodów jednomodowych Jn pomaraƒczowa - dla Êwiat owodów wielomodowych G50 zielona - dla Êwiat owodów wielomodowych G2,5 Zasady cechowania kabli optotelekomunikacyjnych na pow okach zewn trznych Na zewn trznej pow oce kabla naniesione sà trwale: typ i symbol kabla, liczba i rodzaj w ókien Êwiatlowodowych w kablu, nazwa wytwórcy, rok produkcji, piktogram oraz nadruk metryczny np: KABEL OPTYCZNY Z-XOTKtsd 1J TF-KABLE 1 2 2m kable i przewody telekomunikacyjne strona 1

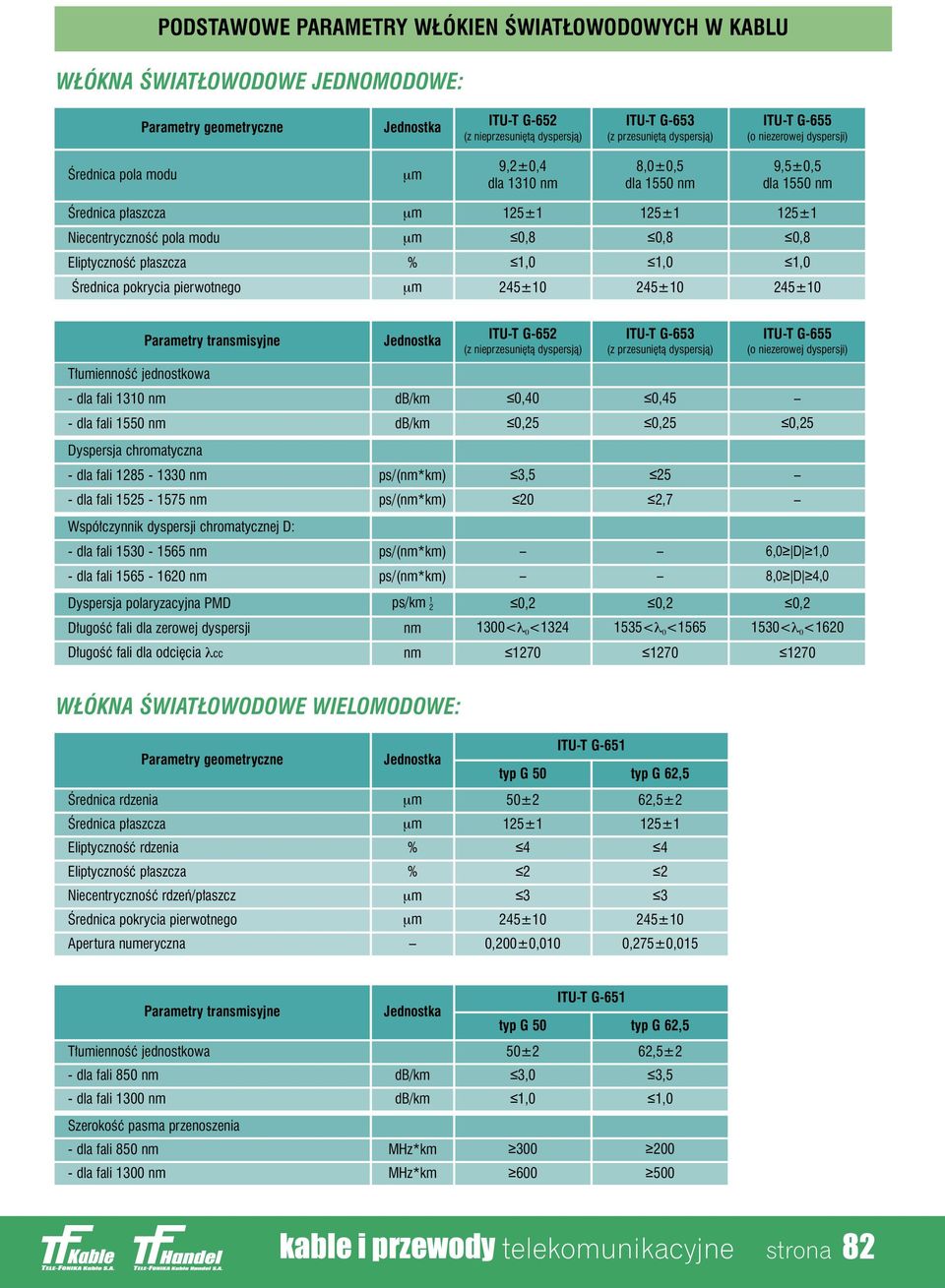

3 PODSTAWOWE PARAMETRY W ÓKIEN ÂWIAT OWODOWYCH W KABLU W ÓKNA ÂWIAT OWODOWE JEDNOMODOWE: Parametry geometryczne Jednostka ITU-T G-52 (z nieprzesuni tà dyspersjà) ITU-T G-53 (z przesuni tà dyspersjà) ITU-T G-55 (o niezerowej dyspersji) Ârednica pola modu µm 9,2±0,4 dla 1310 nm,0±0,5 dla 1550 nm 9,5±0,5 dla 1550 nm Ârednica p aszcza µm 5±1 5±1 5±1 NiecentrycznoÊç pola modu µm 0, 0, 0, EliptycznoÊç p aszcza % 1,0 1,0 1,0 Ârednica pokrycia pierwotnego µm 245±10 245±10 245±10 T umiennoêç jednostkowa Parametry transmisyjne Jednostka ITU-T G-52 (z nieprzesuni tà dyspersjà) ITU-T G-53 (z przesuni tà dyspersjà) ITU-T G-55 (o niezerowej dyspersji) - dla fali 1310 nm db/km 0,40 0,45 - dla fali 1550 nm db/km 0,25 0,25 0,25 Dyspersja chromatyczna - dla fali nm ps/(nm*km) 3, dla fali nm ps/(nm*km) 20 2,7 Wspó czynnik dyspersji chromatycznej D: - dla fali nm ps/(nm*km),0 D 1,0 - dla fali nm ps/(nm*km),0 D 4,0 Dyspersja polaryzacyjna PMD ps/km 1 2 0,2 0,2 0,2 D ugoêç fali dla zerowej dyspersji nm 1300<λ 0 < <λ 0 < <λ 0 <120 D ugoêç fali dla odci cia λcc nm W ÓKNA ÂWIAT OWODOWE WIELOMODOWE: ITU-T G-51 Parametry geometryczne Jednostka typ G 50 typ G 2,5 Ârednica rdzenia µm 50±2 2,5±2 Ârednica p aszcza µm 5±1 5±1 EliptycznoÊç rdzenia % 4 4 EliptycznoÊç p aszcza % 2 2 NiecentrycznoÊç rdzeƒ/p aszcz µm 3 3 Ârednica pokrycia pierwotnego µm 245±10 245±10 Apertura numeryczna 0,±0,010 0,275±0,015 ITU-T G-51 Parametry transmisyjne Jednostka typ G 50 typ G 2,5 T umiennoêç jednostkowa 50±2 2,5±2 - dla fali 50 nm db/km 3,0 3,5 - dla fali 1300 nm db/km 1,0 1,0 SzerokoÊç pasma przenoszenia - dla fali 50 nm MHz*km dla fali 1300 nm MHz*km kable i przewody telekomunikacyjne strona 2

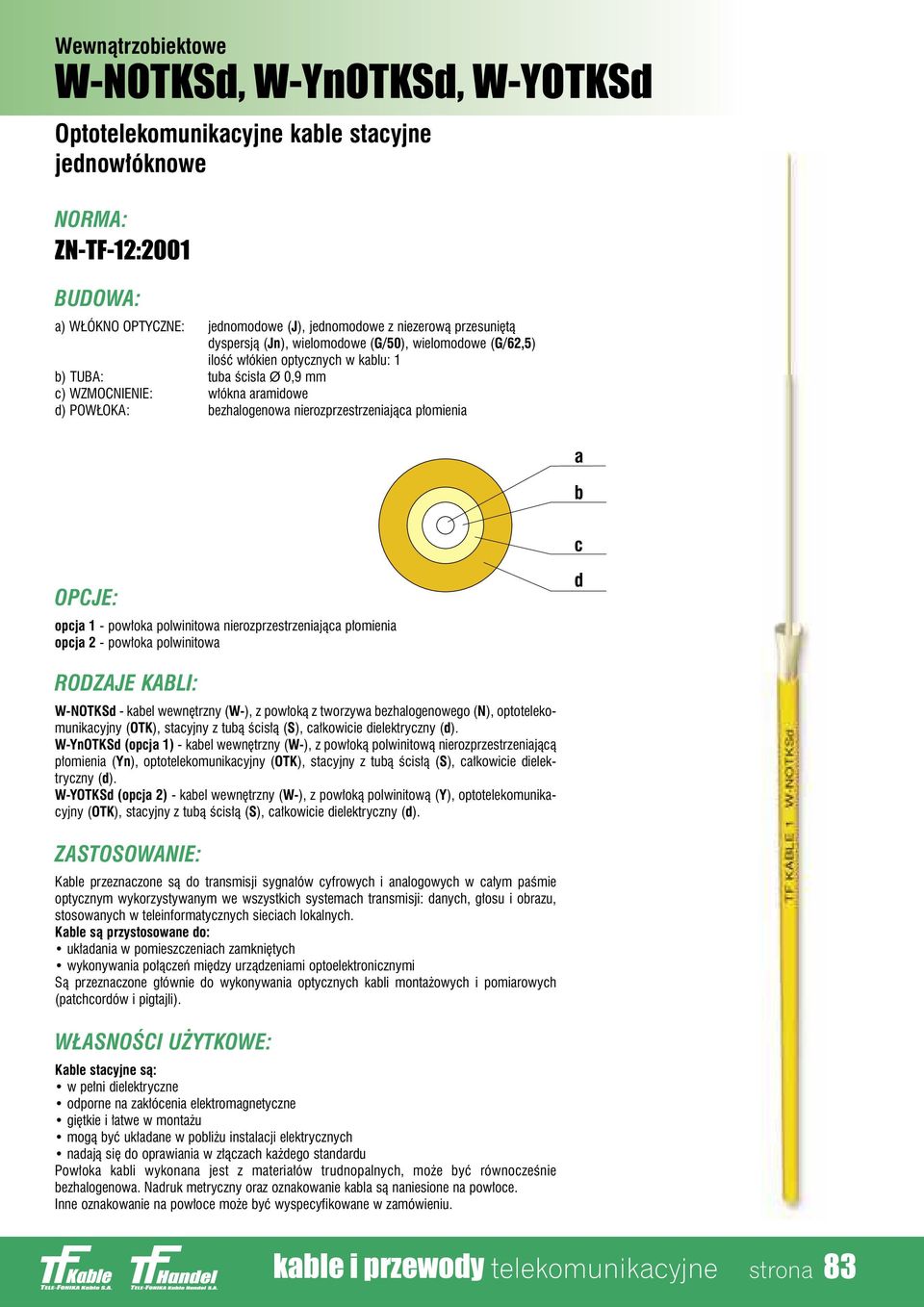

4 Wewnàtrzobiektowe W-NOTKSd, W-YnOTKSd, W-YOTKSd Optotelekomunikacyjne kable stacyjne jednow óknowe NORMA: ZN-TF-:1 BUDOWA: a) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) iloêç w ókien optycznych w kablu: 1 b) TUBA: tuba Êcis a Ø 0,9 mm c) WZMOCNIENIE: w ókna aramidowe d) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia a b c OPCJE: opcja 1 - pow oka polwinitowa nierozprzestrzeniajàca p omienia opcja 2 - pow oka polwinitowa d RODZAJE KABLI: W-NOTKSd - kabel wewn trzny (W-), z pow okà z tworzywa bezhalogenowego (N), optotelekomunikacyjny (OTK), stacyjny z tubà Êcis à (S), ca kowicie dielektryczny (d). W-YnOTKSd (opcja 1) - kabel wewn trzny (W-), z pow okà polwinitowà nierozprzestrzeniajàcà p omienia (Yn), optotelekomunikacyjny (OTK), stacyjny z tubà Êcis à (S), ca kowicie dielektryczny (d). W-YOTKSd (opcja 2) - kabel wewn trzny (W-), z pow okà polwinitowà (Y), optotelekomunikacyjny (OTK), stacyjny z tubà Êcis à (S), ca kowicie dielektryczny (d). ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach lokalnych. Kable sà przystosowane do: uk adania w pomieszczeniach zamkni tych wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi Sà przeznaczone g ównie do wykonywania optycznych kabli monta owych i pomiarowych (patchcordów i pigtajli). W ASNOÂCI U YTKOWE: Kable stacyjne sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne gi tkie i atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych nadajà si do oprawiania w z àczach ka dego standardu Pow oka kabli wykonana jest z materia ów trudnopalnych, mo e byç równoczeênie bezhalogenowa. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 3

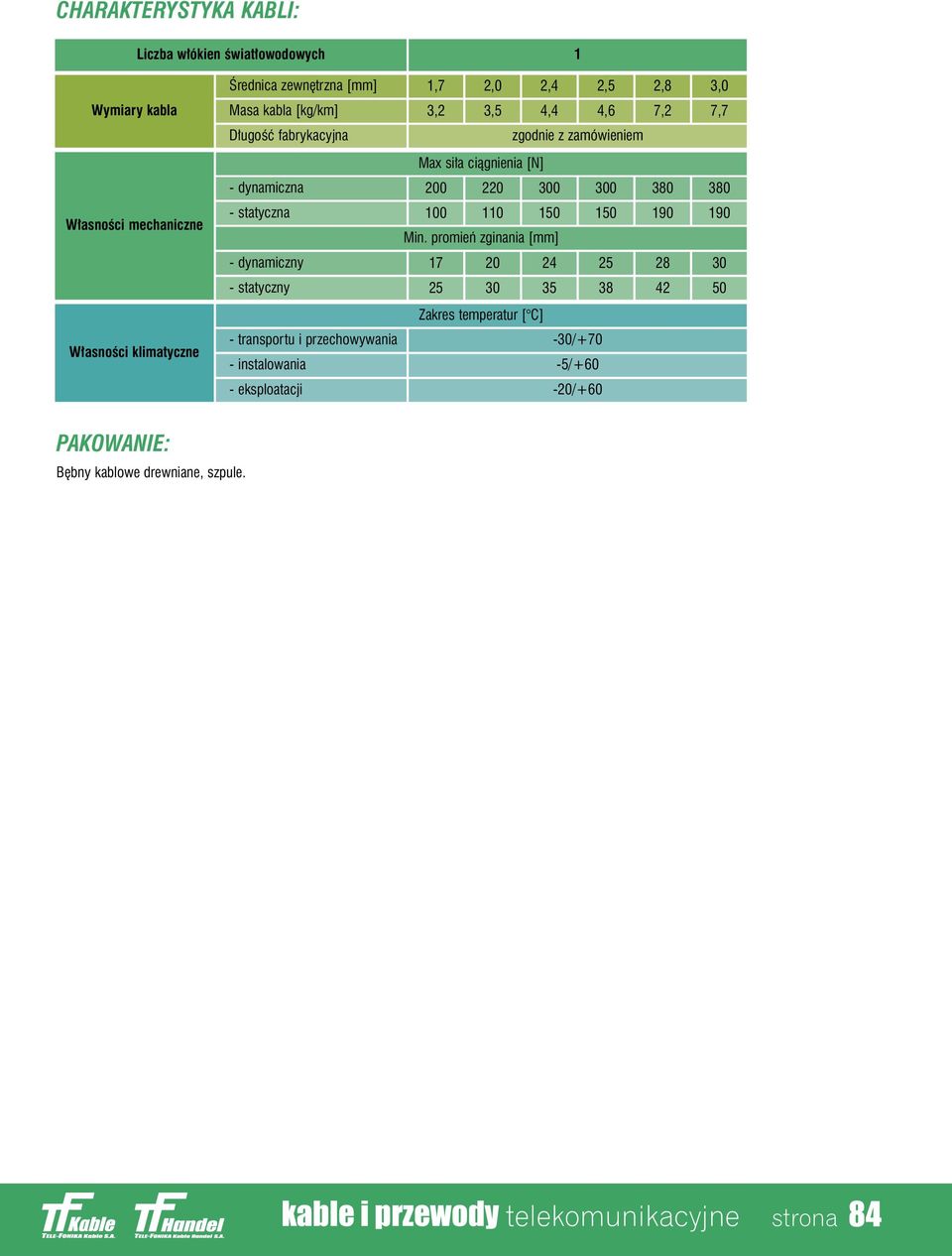

5 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 1 Ârednica zewn trzna [mm] 1,7 2,0 2,4 2,5 2, 3,0 Wymiary kabla Masa kabla [kg/km] 3,2 3,5 4,4 4, 7,2 7,7 D ugoêç fabrykacyjna zgodnie z zamówieniem Max si a ciàgnienia [N] - dynamiczna W asnoêci mechaniczne - statyczna Min. promieƒ zginania [mm] dynamiczny statyczny Zakres temperatur [ C] W asnoêci klimatyczne - transportu i przechowywania -30/+70 - instalowania -5/+0 - eksploatacji -20/+0 PAKOWANIE: B bny kablowe drewniane, szpule. kable i przewody telekomunikacyjne strona 4

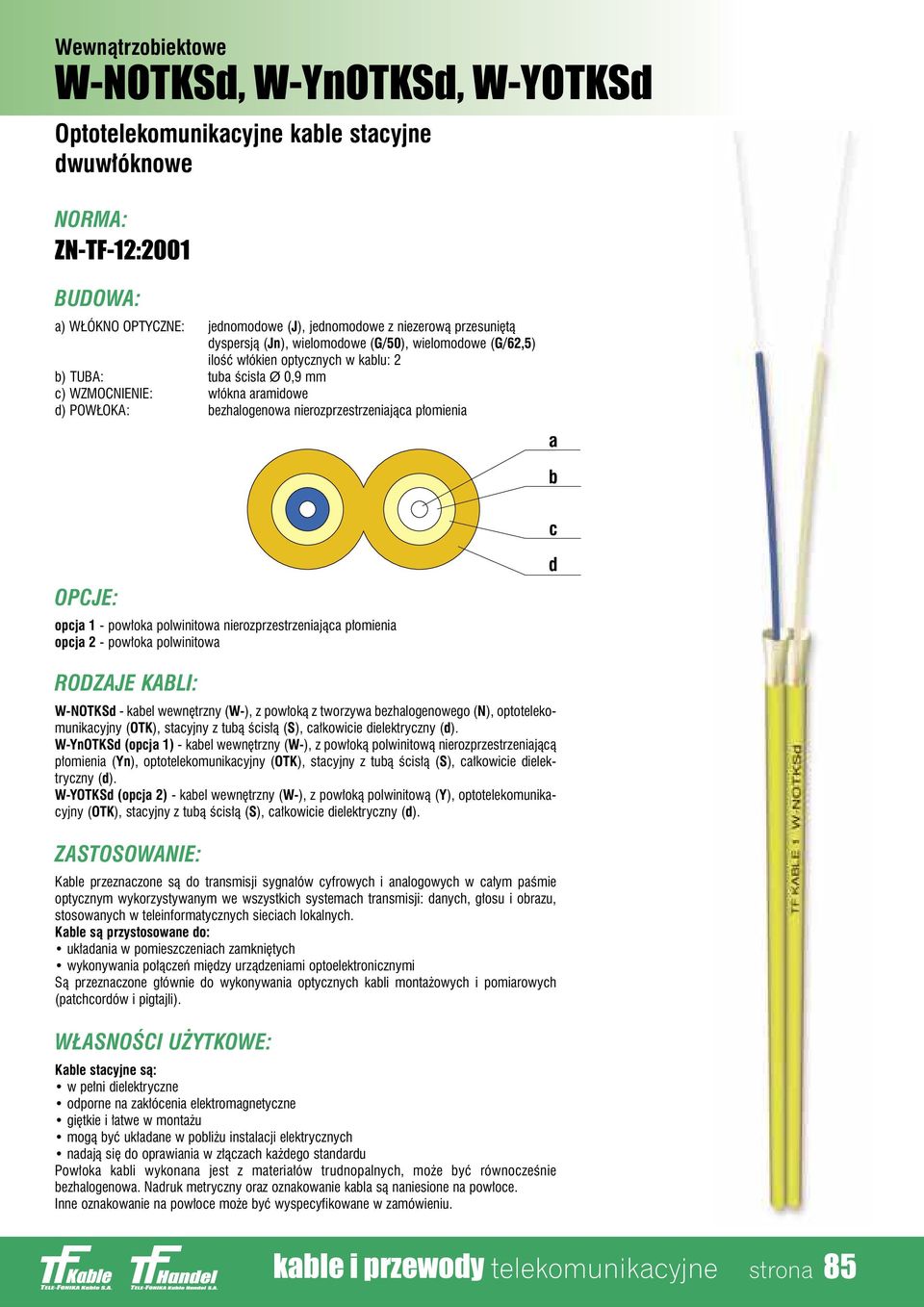

6 Wewnàtrzobiektowe W-NOTKSd, W-YnOTKSd, W-YOTKSd Optotelekomunikacyjne kable stacyjne dwuw óknowe NORMA: ZN-TF-:1 BUDOWA: a) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) iloêç w ókien optycznych w kablu: 2 b) TUBA: tuba Êcis a Ø 0,9 mm c) WZMOCNIENIE: w ókna aramidowe d) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia a b c OPCJE: opcja 1 - pow oka polwinitowa nierozprzestrzeniajàca p omienia opcja 2 - pow oka polwinitowa d RODZAJE KABLI: W-NOTKSd - kabel wewn trzny (W-), z pow okà z tworzywa bezhalogenowego (N), optotelekomunikacyjny (OTK), stacyjny z tubà Êcis à (S), ca kowicie dielektryczny (d). W-YnOTKSd (opcja 1) - kabel wewn trzny (W-), z pow okà polwinitowà nierozprzestrzeniajàcà p omienia (Yn), optotelekomunikacyjny (OTK), stacyjny z tubà Êcis à (S), ca kowicie dielektryczny (d). W-YOTKSd (opcja 2) - kabel wewn trzny (W-), z pow okà polwinitowà (Y), optotelekomunikacyjny (OTK), stacyjny z tubà Êcis à (S), ca kowicie dielektryczny (d). ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach lokalnych. Kable sà przystosowane do: uk adania w pomieszczeniach zamkni tych wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi Sà przeznaczone g ównie do wykonywania optycznych kabli monta owych i pomiarowych (patchcordów i pigtajli). W ASNOÂCI U YTKOWE: Kable stacyjne sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne gi tkie i atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych nadajà si do oprawiania w z àczach ka dego standardu Pow oka kabli wykonana jest z materia ów trudnopalnych, mo e byç równoczeênie bezhalogenowa. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 5

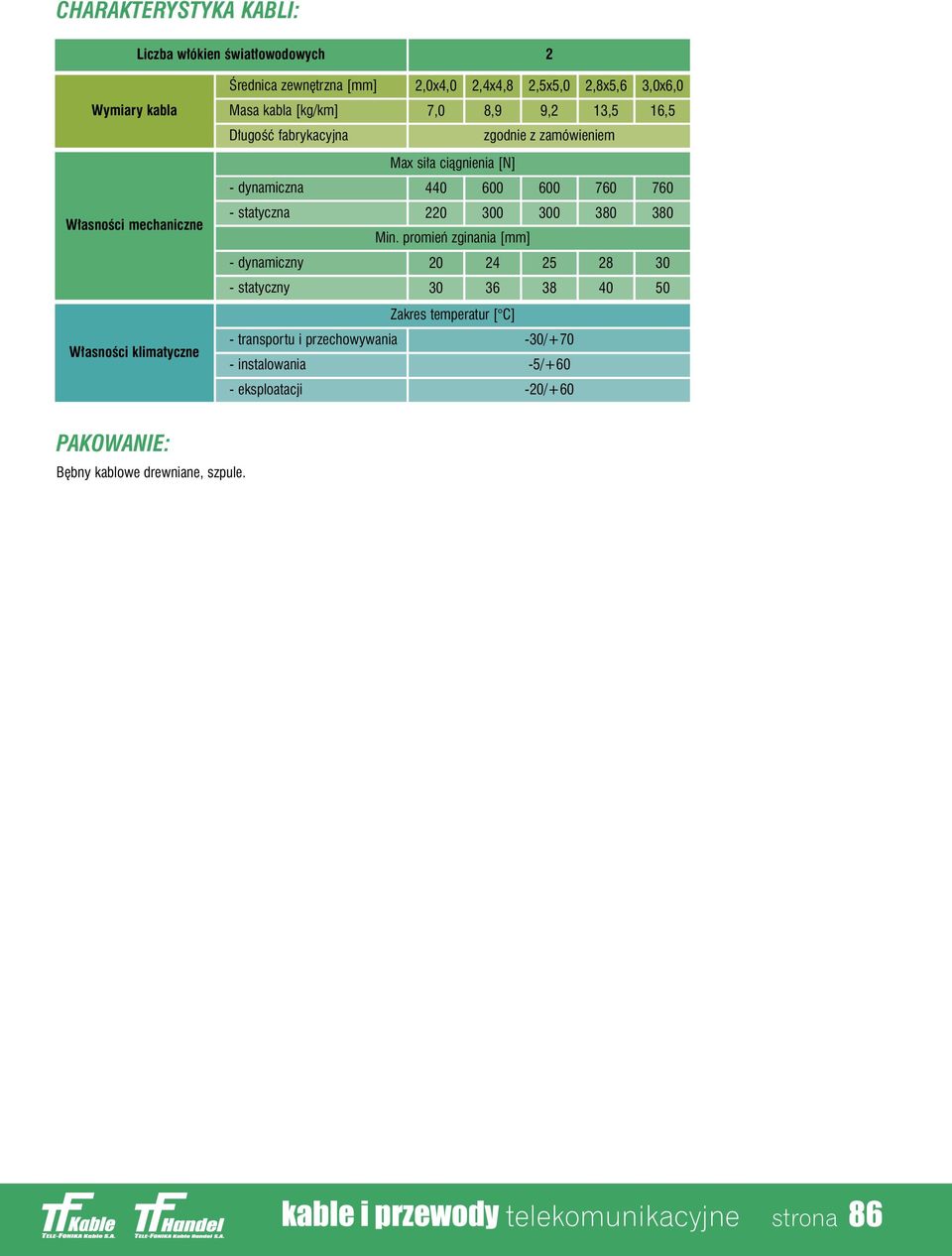

7 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 2 Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne Ârednica zewn trzna [mm] Masa kabla [kg/km] D ugoêç fabrykacyjna - dynamiczna - statyczna 2,0x4,0 2,4x4, 2,5x5,0 2,x5, 7,0,9 9,2 13,5 zgodnie z zamówieniem Max si a ciàgnienia [N] Min. promieƒ zginania [mm] - dynamiczny - statyczny Zakres temperatur [ C] - transportu i przechowywania -30/+70 - instalowania -5/+0 - eksploatacji -20/+0 3,0x,0 1, PAKOWANIE: B bny kablowe drewniane, szpule. kable i przewody telekomunikacyjne strona

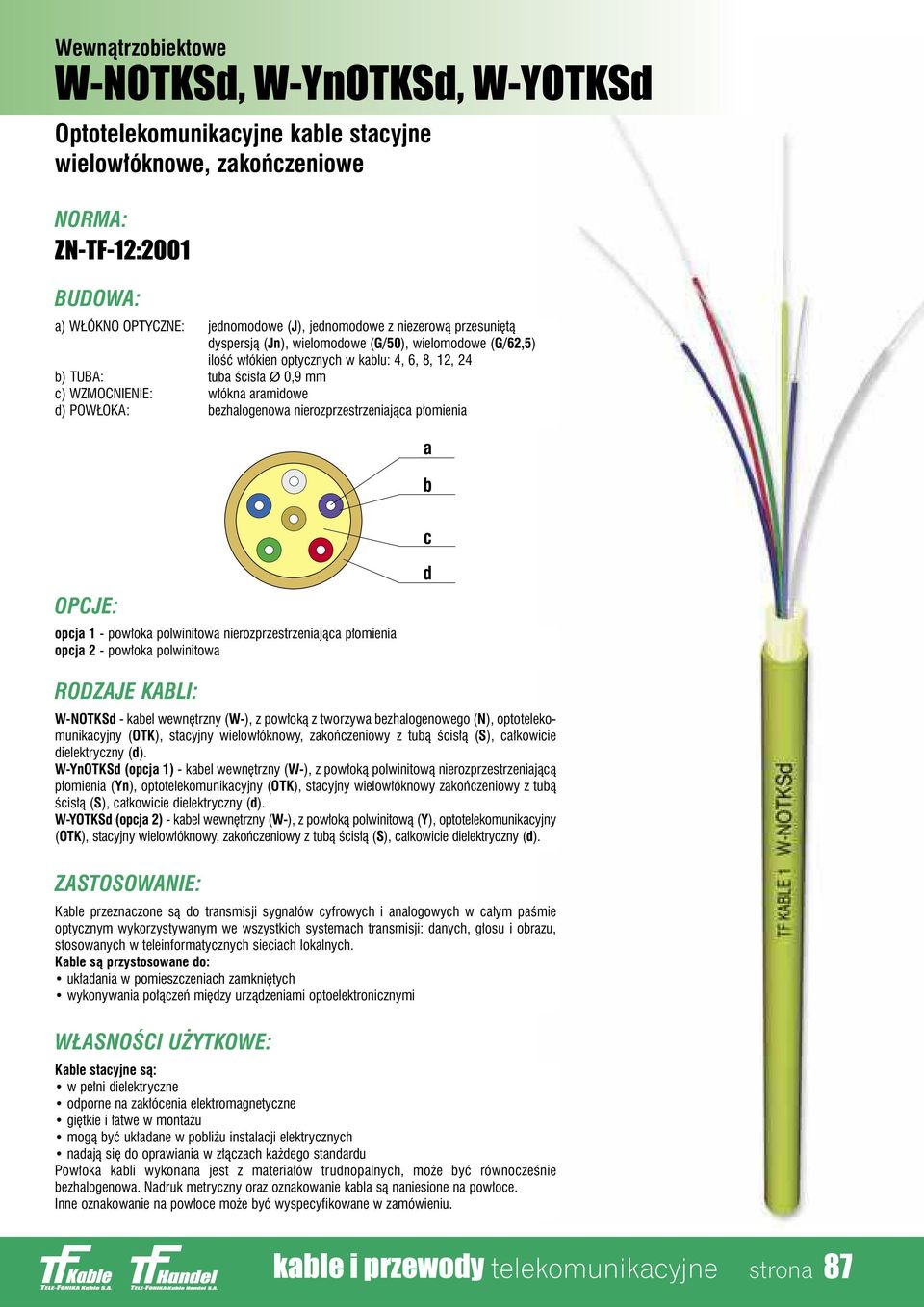

8 Wewnàtrzobiektowe W-NOTKSd, W-YnOTKSd, W-YOTKSd Optotelekomunikacyjne kable stacyjne wielow óknowe, zakoƒczeniowe NORMA: ZN-TF-:1 BUDOWA: a) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) iloêç w ókien optycznych w kablu: 4,,,, 24 b) TUBA: tuba Êcis a Ø 0,9 mm c) WZMOCNIENIE: w ókna aramidowe d) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia a b c OPCJE: opcja 1 - pow oka polwinitowa nierozprzestrzeniajàca p omienia opcja 2 - pow oka polwinitowa d RODZAJE KABLI: W-NOTKSd - kabel wewn trzny (W-), z pow okà z tworzywa bezhalogenowego (N), optotelekomunikacyjny (OTK), stacyjny wielow óknowy, zakoƒczeniowy z tubà Êcis à (S), ca kowicie dielektryczny (d). W-YnOTKSd (opcja 1) - kabel wewn trzny (W-), z pow okà polwinitowà nierozprzestrzeniajàcà p omienia (Yn), optotelekomunikacyjny (OTK), stacyjny wielow óknowy zakoƒczeniowy z tubà Êcis à (S), ca kowicie dielektryczny (d). W-YOTKSd (opcja 2) - kabel wewn trzny (W-), z pow okà polwinitowà (Y), optotelekomunikacyjny (OTK), stacyjny wielow óknowy, zakoƒczeniowy z tubà Êcis à (S), ca kowicie dielektryczny (d). ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach lokalnych. Kable sà przystosowane do: uk adania w pomieszczeniach zamkni tych wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi W ASNOÂCI U YTKOWE: Kable stacyjne sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne gi tkie i atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych nadajà si do oprawiania w z àczach ka dego standardu Pow oka kabli wykonana jest z materia ów trudnopalnych, mo e byç równoczeênie bezhalogenowa. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 7

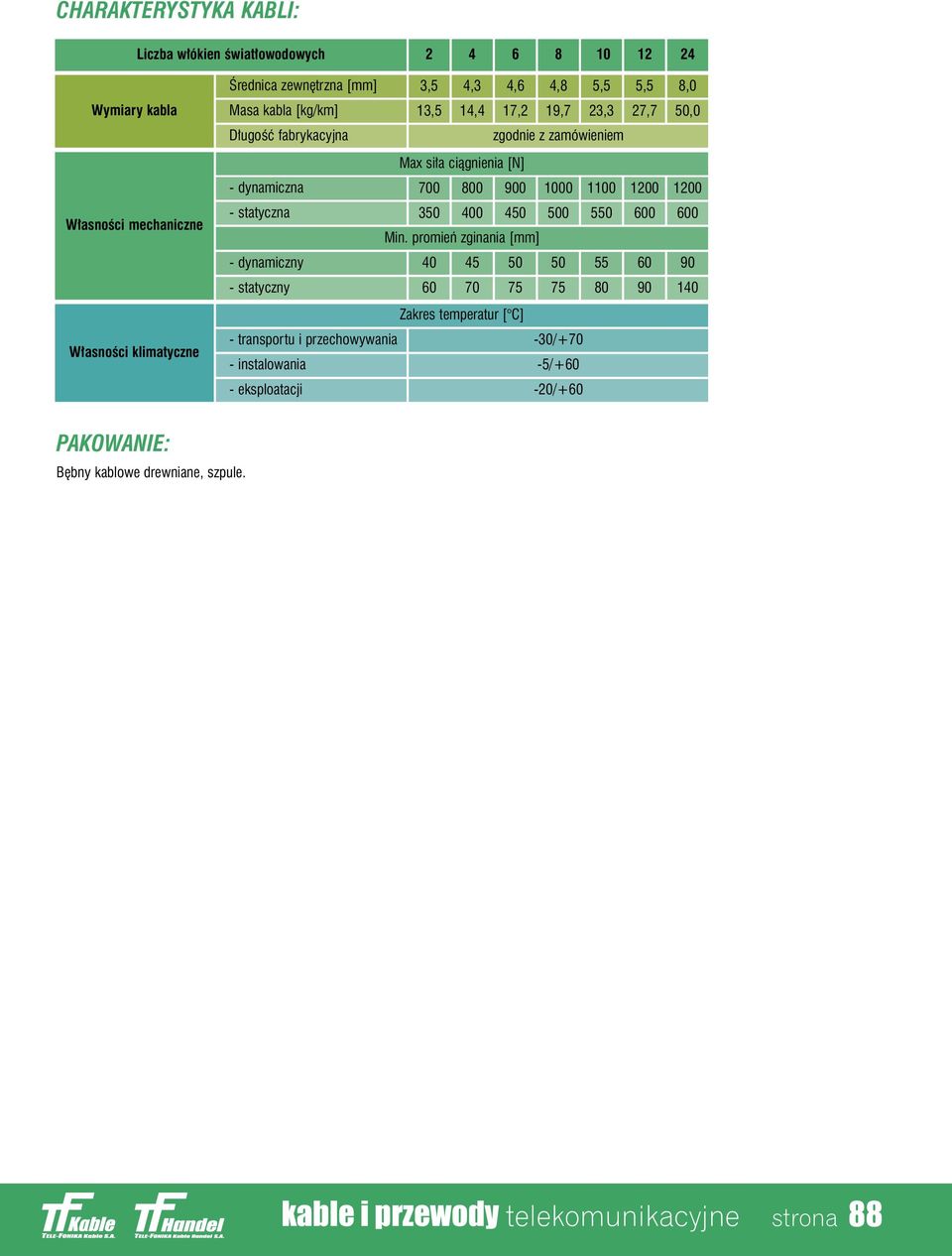

9 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych Ârednica zewn trzna [mm] 3,5 4,3 4, 4, 5,5 5,5,0 Wymiary kabla Masa kabla [kg/km] 13,5 14,4 17,2 19,7 23,3 27,7 50,0 D ugoêç fabrykacyjna zgodnie z zamówieniem Max si a ciàgnienia [N] - dynamiczna W asnoêci mechaniczne - statyczna Min. promieƒ zginania [mm] dynamiczny statyczny Zakres temperatur [ C] W asnoêci klimatyczne - transportu i przechowywania -30/+70 - instalowania -5/+0 - eksploatacji -20/+0 PAKOWANIE: B bny kablowe drewniane, szpule. kable i przewody telekomunikacyjne strona

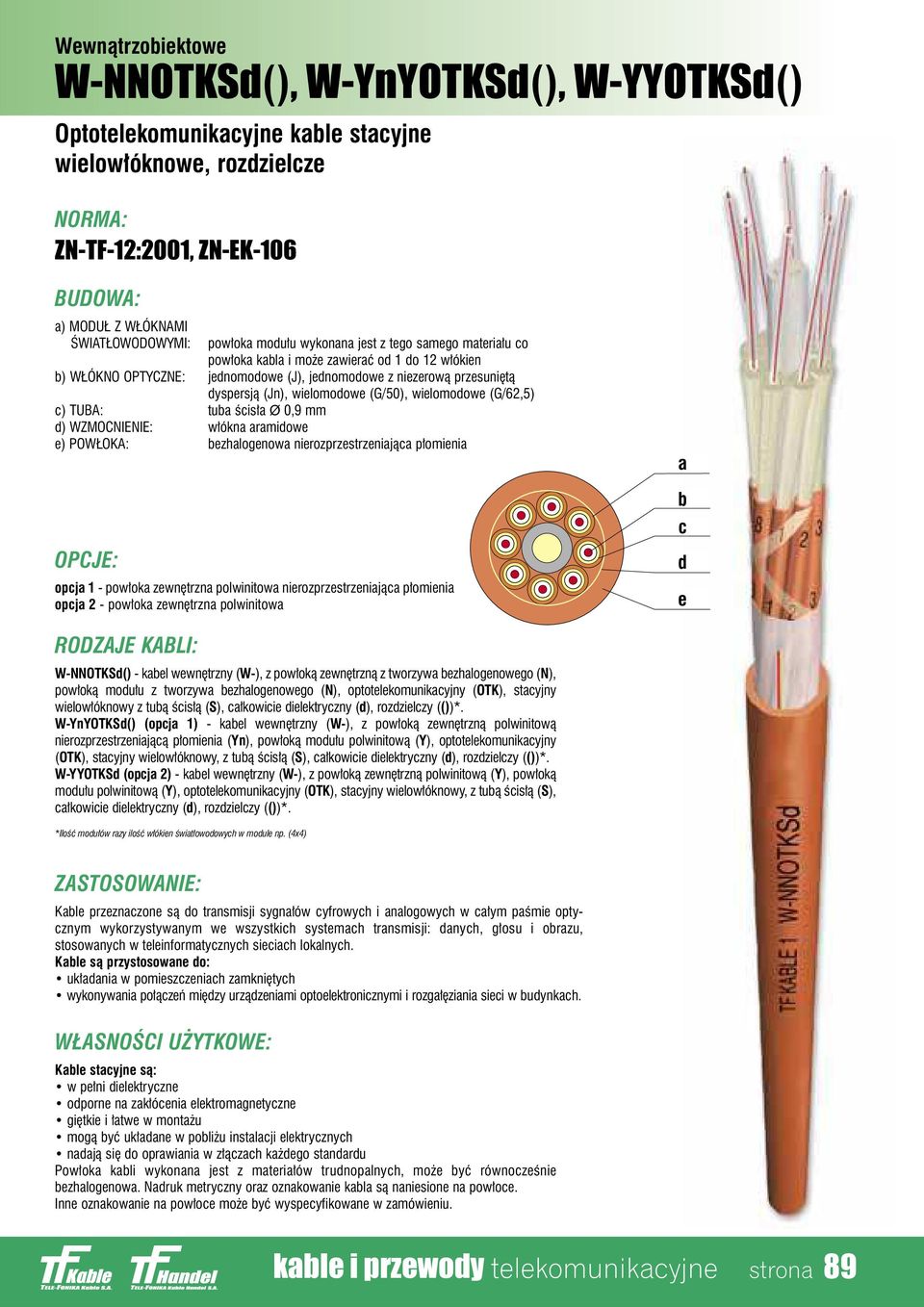

10 Wewnàtrzobiektowe W-NNOTKSd(), W-YnYOTKSd(), W-YYOTKSd() Optotelekomunikacyjne kable stacyjne wielow óknowe, rozdzielcze NORMA: ZN-TF-:1, ZN-EK-10 BUDOWA: a) MODU Z W ÓKNAMI ÂWIAT OWODOWYMI: pow oka modu u wykonana jest z tego samego materia u co pow oka kabla i mo e zawieraç od 1 do w ókien b) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) c) TUBA: tuba Êcis a Ø 0,9 mm d) WZMOCNIENIE: w ókna aramidowe e) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia OPCJE: opcja 1 - pow oka zewn trzna polwinitowa nierozprzestrzeniajàca p omienia opcja 2 - pow oka zewn trzna polwinitowa a b c d e RODZAJE KABLI: W-NNOTKSd() - kabel wewn trzny (W-), z pow okà zewn trznà z tworzywa bezhalogenowego (N), pow okà modu u z tworzywa bezhalogenowego (N), optotelekomunikacyjny (OTK), stacyjny wielow óknowy z tubà Êcis à (S), ca kowicie dielektryczny (d), rozdzielczy (())*. W-YnYOTKSd() (opcja 1) - kabel wewn trzny (W-), z pow okà zewn trznà polwinitowà nierozprzestrzeniajàcà p omienia (Yn), pow okà modu u polwinitowà (Y), optotelekomunikacyjny (OTK), stacyjny wielow óknowy, z tubà Êcis à (S), ca kowicie dielektryczny (d), rozdzielczy (())*. W-YYOTKSd (opcja 2) - kabel wewn trzny (W-), z pow okà zewn trznà polwinitowà (Y), pow okà modu u polwinitowà (Y), optotelekomunikacyjny (OTK), stacyjny wielow óknowy, z tubà Êcis à (S), ca kowicie dielektryczny (d), rozdzielczy (())*. *IloÊç modu ów razy iloêç w ókien Êwiat owodowych w module np. (4x4) ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach lokalnych. Kable sà przystosowane do: uk adania w pomieszczeniach zamkni tych wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi i rozga ziania sieci w budynkach. W ASNOÂCI U YTKOWE: Kable stacyjne sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne gi tkie i atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych nadajà si do oprawiania w z àczach ka dego standardu Pow oka kabli wykonana jest z materia ów trudnopalnych, mo e byç równoczeênie bezhalogenowa. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 9

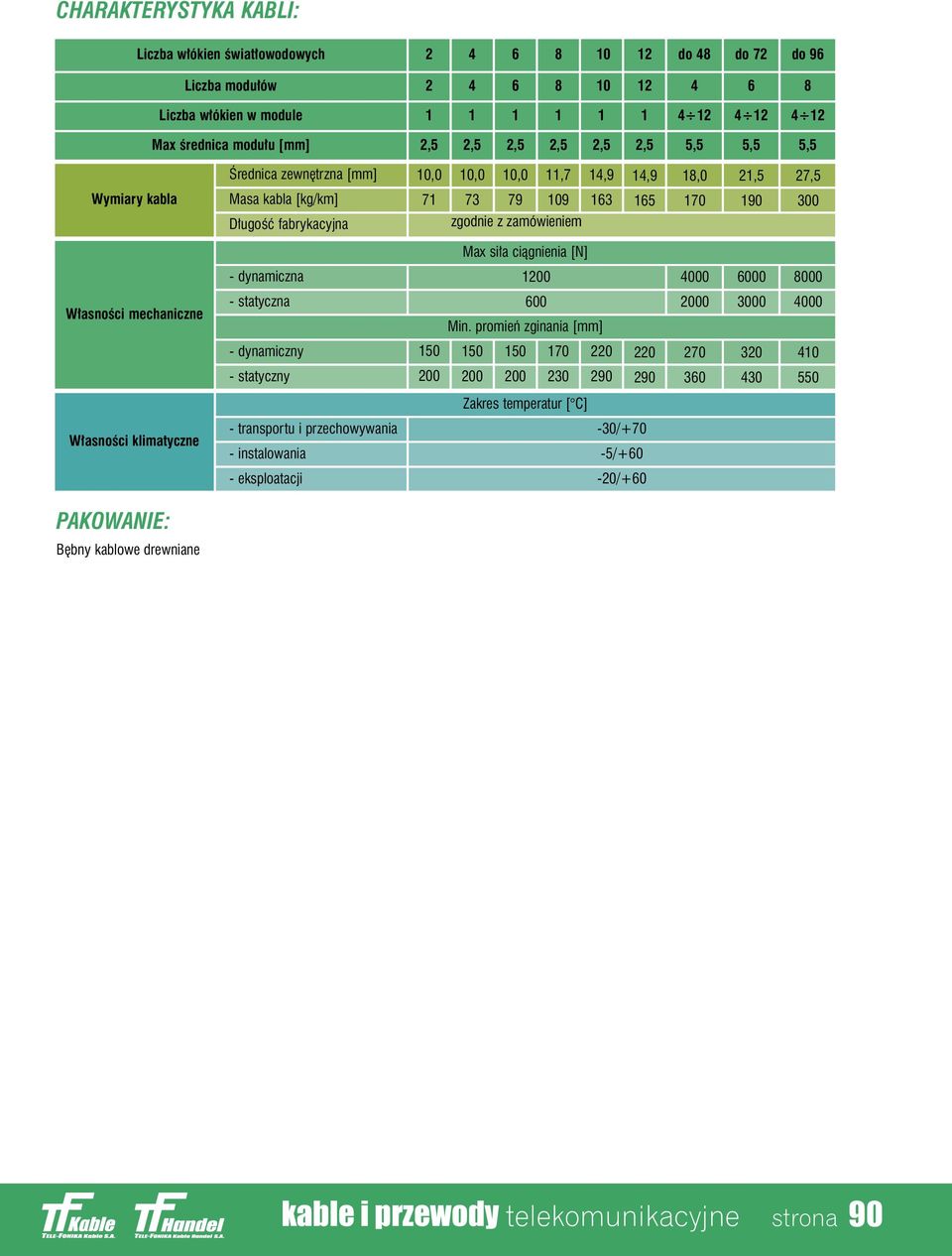

11 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych do 4 do 72 do 9 modu ów w ókien w module Max Êrednica modu u [mm] 2,5 2,5 2,5 2,5 2,5 2,5 5,5 5,5 5,5 Ârednica zewn trzna [mm] 10,0 10,0 10,0 11,7 14,9 14,9 1,0 21,5 27,5 Wymiary kabla Masa kabla [kg/km] D ugoêç fabrykacyjna zgodnie z zamówieniem Max si a ciàgnienia [N] - dynamiczna W asnoêci mechaniczne - statyczna 00 Min. promieƒ zginania [mm] dynamiczny statyczny Zakres temperatur [ C] W asnoêci klimatyczne - transportu i przechowywania -30/+70 - instalowania -5/+0 - eksploatacji -20/+0 PAKOWANIE: B bny kablowe drewniane kable i przewody telekomunikacyjne strona 90

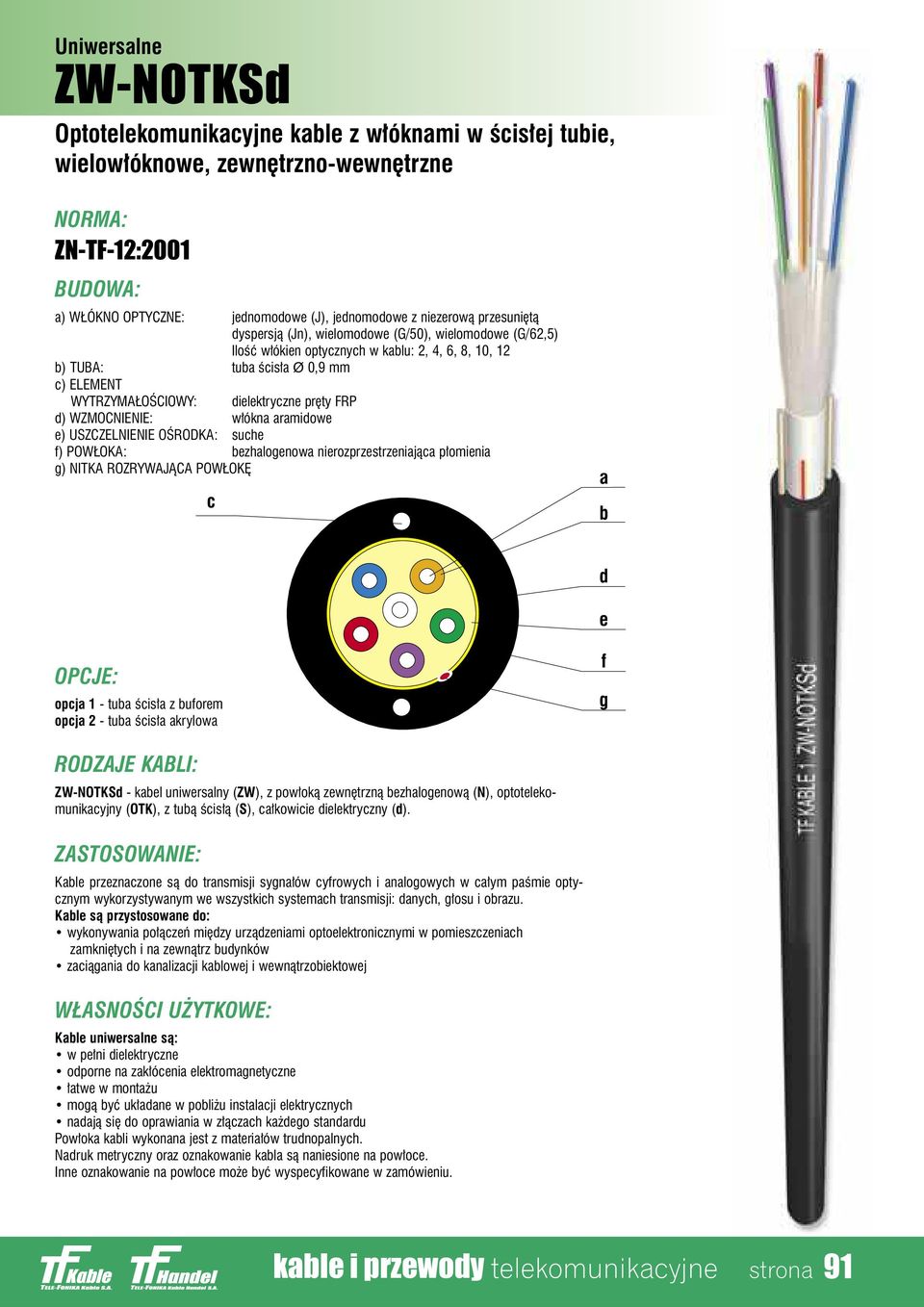

12 Uniwersalne ZW-NOTKSd Optotelekomunikacyjne kable z w óknami w Êcis ej tubie, wielow óknowe, zewn trzno-wewn trzne NORMA: ZN-TF-:1 BUDOWA: a) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) IloÊç w ókien optycznych w kablu: 2, 4,,, 10, b) TUBA: tuba Êcis a Ø 0,9 mm c) ELEMENT WYTRZYMA OÂCIOWY: dielektryczne pr ty FRP d) WZMOCNIENIE: w ókna aramidowe e) USZCZELNIENIE OÂRODKA: suche f) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia g) NITKA ROZRYWAJÑCA POW OK c a b d e OPCJE: opcja 1 - tuba Êcis a z buforem opcja 2 - tuba Êcis a akrylowa f g RODZAJE KABLI: ZW-NOTKSd - kabel uniwersalny (ZW), z pow okà zewn trznà bezhalogenowà (N), optotelekomunikacyjny (OTK), z tubà Êcis à (S), ca kowicie dielektryczny (d). ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu. Kable sà przystosowane do: wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi w pomieszczeniach zamkni tych i na zewnàtrz budynków zaciàgania do kanalizacji kablowej i wewnàtrzobiektowej W ASNOÂCI U YTKOWE: Kable uniwersalne sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych nadajà si do oprawiania w z àczach ka dego standardu Pow oka kabli wykonana jest z materia ów trudnopalnych. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 91

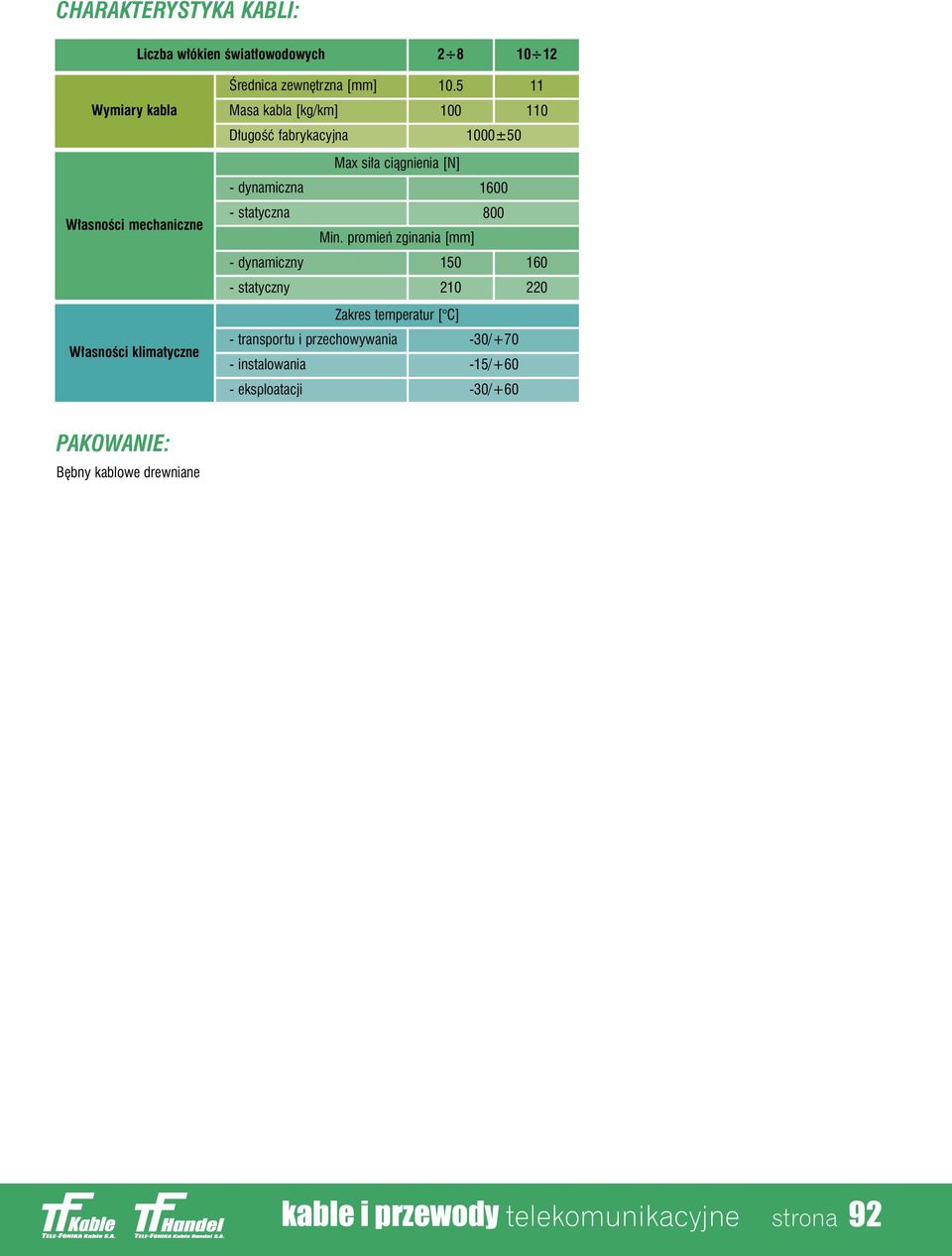

13 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 2 10 Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne Ârednica zewn trzna [mm] Masa kabla [kg/km] D ugoêç fabrykacyjna 1000±50 Max si a ciàgnienia [N] - dynamiczna statyczna 00 Min. promieƒ zginania [mm] - dynamiczny statyczny Zakres temperatur [ C] - transportu i przechowywania -30/+70 - instalowania -15/+0 - eksploatacji -30/+0 PAKOWANIE: B bny kablowe drewniane kable i przewody telekomunikacyjne strona 92

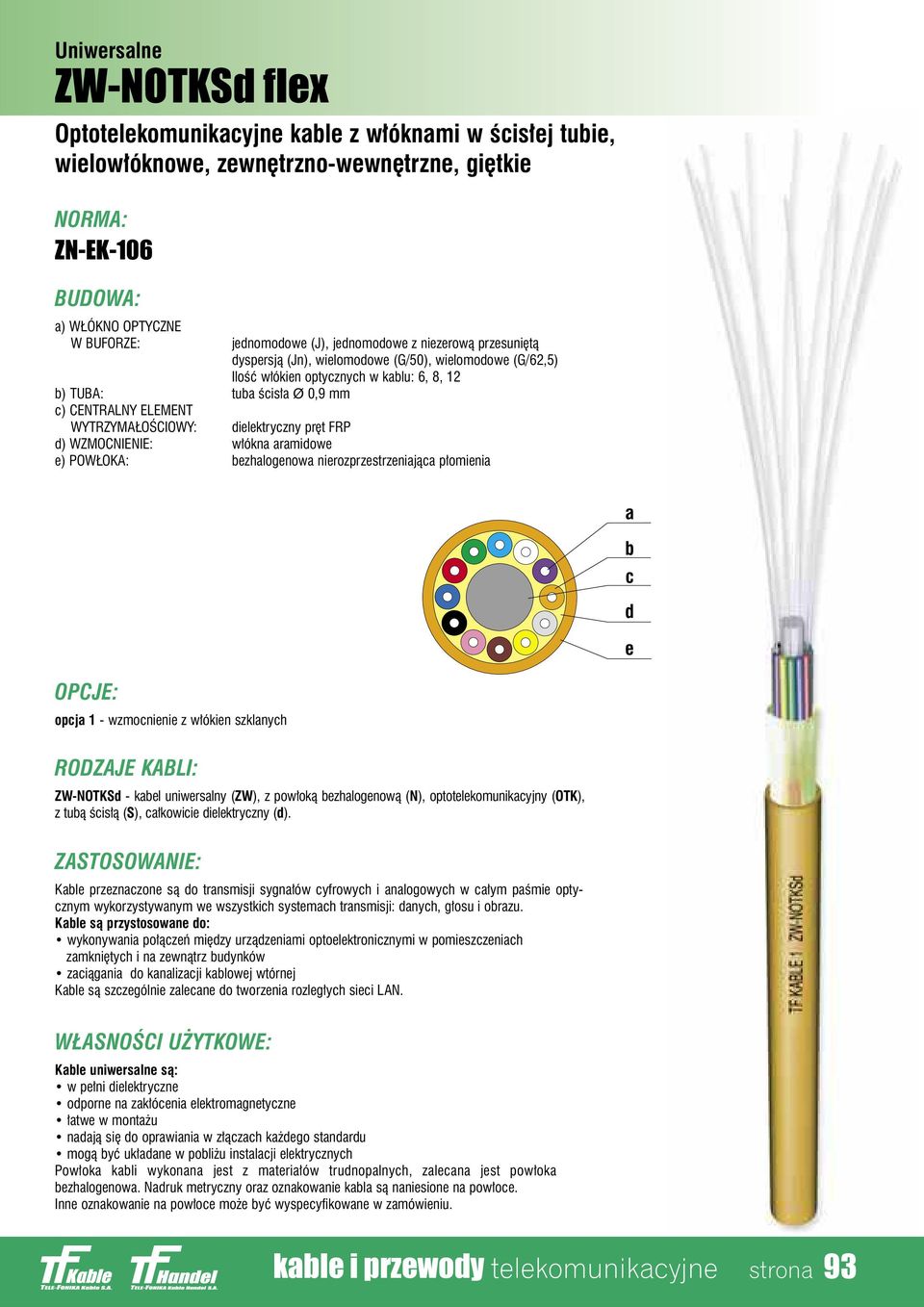

14 Uniwersalne ZW-NOTKSd flex Optotelekomunikacyjne kable z w óknami w Êcis ej tubie, wielow óknowe, zewn trzno-wewn trzne, gi tkie NORMA: ZN-EK-10 BUDOWA: a) W ÓKNO OPTYCZNE W BUFORZE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) IloÊç w ókien optycznych w kablu:,, b) TUBA: tuba Êcis a Ø 0,9 mm c) CENTRALNY ELEMENT WYTRZYMA OÂCIOWY: dielektryczny pr t FRP d) WZMOCNIENIE: w ókna aramidowe e) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia a b c d e OPCJE: opcja 1 - wzmocnienie z w ókien szklanych RODZAJE KABLI: ZW-NOTKSd - kabel uniwersalny (ZW), z pow okà bezhalogenowà (N), optotelekomunikacyjny (OTK), z tubà Êcis à (S), ca kowicie dielektryczny (d). ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu. Kable sà przystosowane do: wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi w pomieszczeniach zamkni tych i na zewnàtrz budynków zaciàgania do kanalizacji kablowej wtórnej Kable sà szczególnie zalecane do tworzenia rozleg ych sieci LAN. W ASNOÂCI U YTKOWE: Kable uniwersalne sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne atwe w monta u nadajà si do oprawiania w z àczach ka dego standardu mogà byç uk adane w pobli u instalacji elektrycznych Pow oka kabli wykonana jest z materia ów trudnopalnych, zalecana jest pow oka bezhalogenowa. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 93

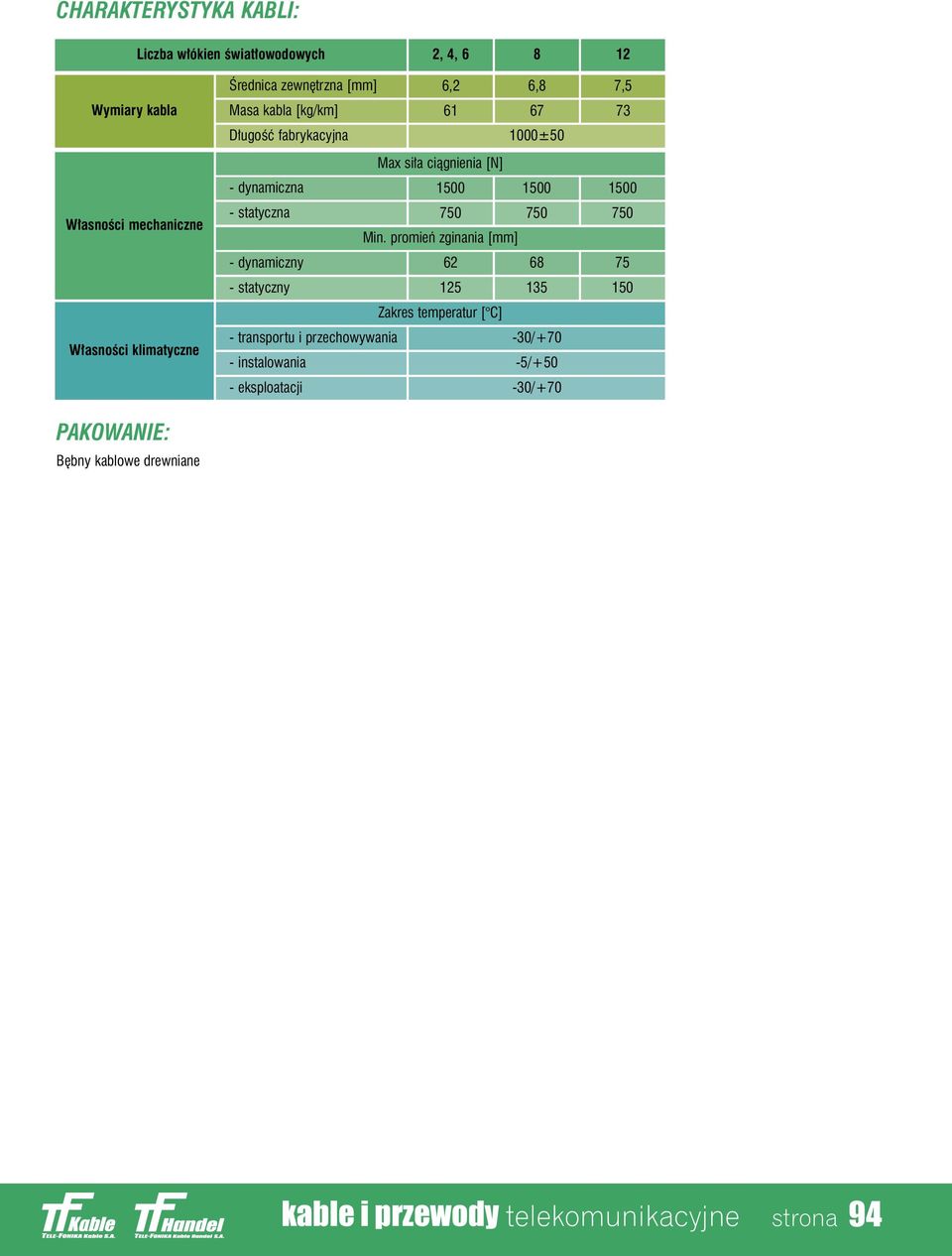

15 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 2, 4, Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne PAKOWANIE: B bny kablowe drewniane Ârednica zewn trzna [mm] Masa kabla [kg/km] D ugoêç fabrykacyjna,2 1, ±50 Max si a ciàgnienia [N] - dynamiczna statyczna Min. promieƒ zginania [mm] - dynamiczny 2 - statyczny Zakres temperatur [ C] - transportu i przechowywania -30/+70 - instalowania -5/+50 - eksploatacji -30/+70 7, kable i przewody telekomunikacyjne strona 94

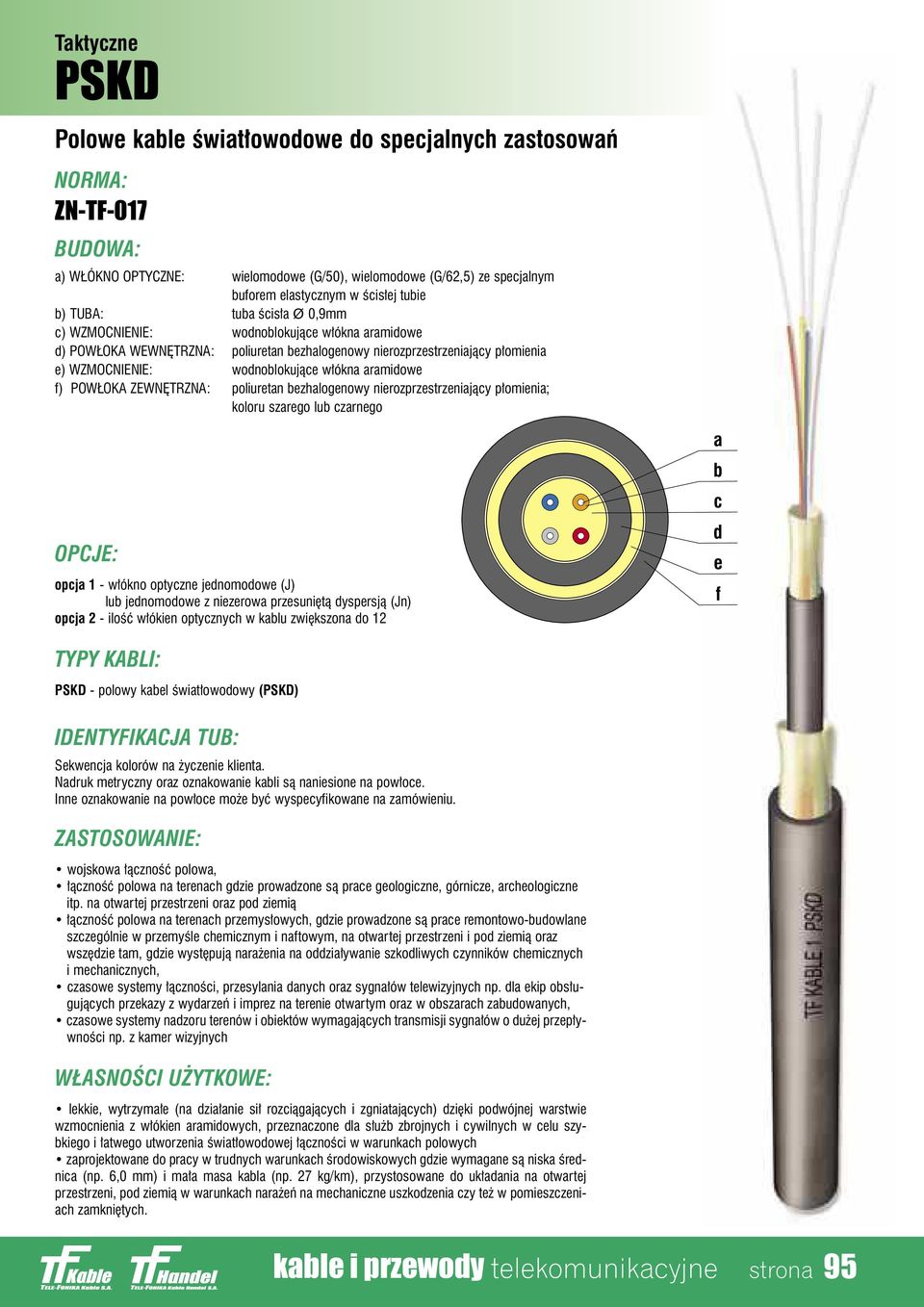

16 Taktyczne PSKD Polowe kable Êwiat owodowe do specjalnych zastosowaƒ NORMA: ZN-TF-017 BUDOWA: a) W ÓKNO OPTYCZNE: wielomodowe (G/50), wielomodowe (G/2,5) ze specjalnym buforem elastycznym w Êcis ej tubie b) TUBA: tuba Êcis a Ø 0,9mm c) WZMOCNIENIE: wodnoblokujàce w ókna aramidowe d) POW OKA WEWN TRZNA: poliuretan bezhalogenowy nierozprzestrzeniajàcy p omienia e) WZMOCNIENIE: wodnoblokujàce w ókna aramidowe f) POW OKA ZEWN TRZNA: poliuretan bezhalogenowy nierozprzestrzeniajàcy p omienia; koloru szarego lub czarnego OPCJE: opcja 1 - w ókno optyczne jednomodowe (J) lub jednomodowe z niezerowa przesuni tà dyspersjà (Jn) opcja 2 - iloêç w ókien optycznych w kablu zwi kszona do a b c d e f TYPY KABLI: PSKD - polowy kabel Êwiat owodowy (PSKD) IDENTYFIKACJA TUB: Sekwencja kolorów na yczenie klienta. Nadruk metryczny oraz oznakowanie kabli sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane na zamówieniu. ZASTOSOWANIE: wojskowa àcznoêç polowa, àcznoêç polowa na terenach gdzie prowadzone sà prace geologiczne, górnicze, archeologiczne itp. na otwartej przestrzeni oraz pod ziemià àcznoêç polowa na terenach przemys owych, gdzie prowadzone sà prace remontowo-budowlane szczególnie w przemyêle chemicznym i naftowym, na otwartej przestrzeni i pod ziemià oraz wsz dzie tam, gdzie wyst pujà nara enia na oddzia ywanie szkodliwych czynników chemicznych i mechanicznych, czasowe systemy àcznoêci, przesylania danych oraz sygna ów telewizyjnych np. dla ekip obs ugujàcych przekazy z wydarzeƒ i imprez na terenie otwartym oraz w obszarach zabudowanych, czasowe systemy nadzoru terenów i obiektów wymagajàcych transmisji sygna ów o du ej przep ywnoêci np. z kamer wizyjnych W ASNOÂCI U YTKOWE: lekkie, wytrzyma e (na dzia anie si rozciàgajàcych i zgniatajàcych) dzi ki podwójnej warstwie wzmocnienia z w ókien aramidowych, przeznaczone dla s u b zbrojnych i cywilnych w celu szybkiego i atwego utworzenia Êwiat owodowej àcznoêci w warunkach polowych zaprojektowane do pracy w trudnych warunkach Êrodowiskowych gdzie wymagane sà niska Êrednica (np.,0 mm) i ma a masa kabla (np. 27 kg/km), przystosowane do uk adania na otwartej przestrzeni, pod ziemià w warunkach nara eƒ na mechaniczne uszkodzenia czy te w pomieszczeniach zamkni tych. kable i przewody telekomunikacyjne strona 95

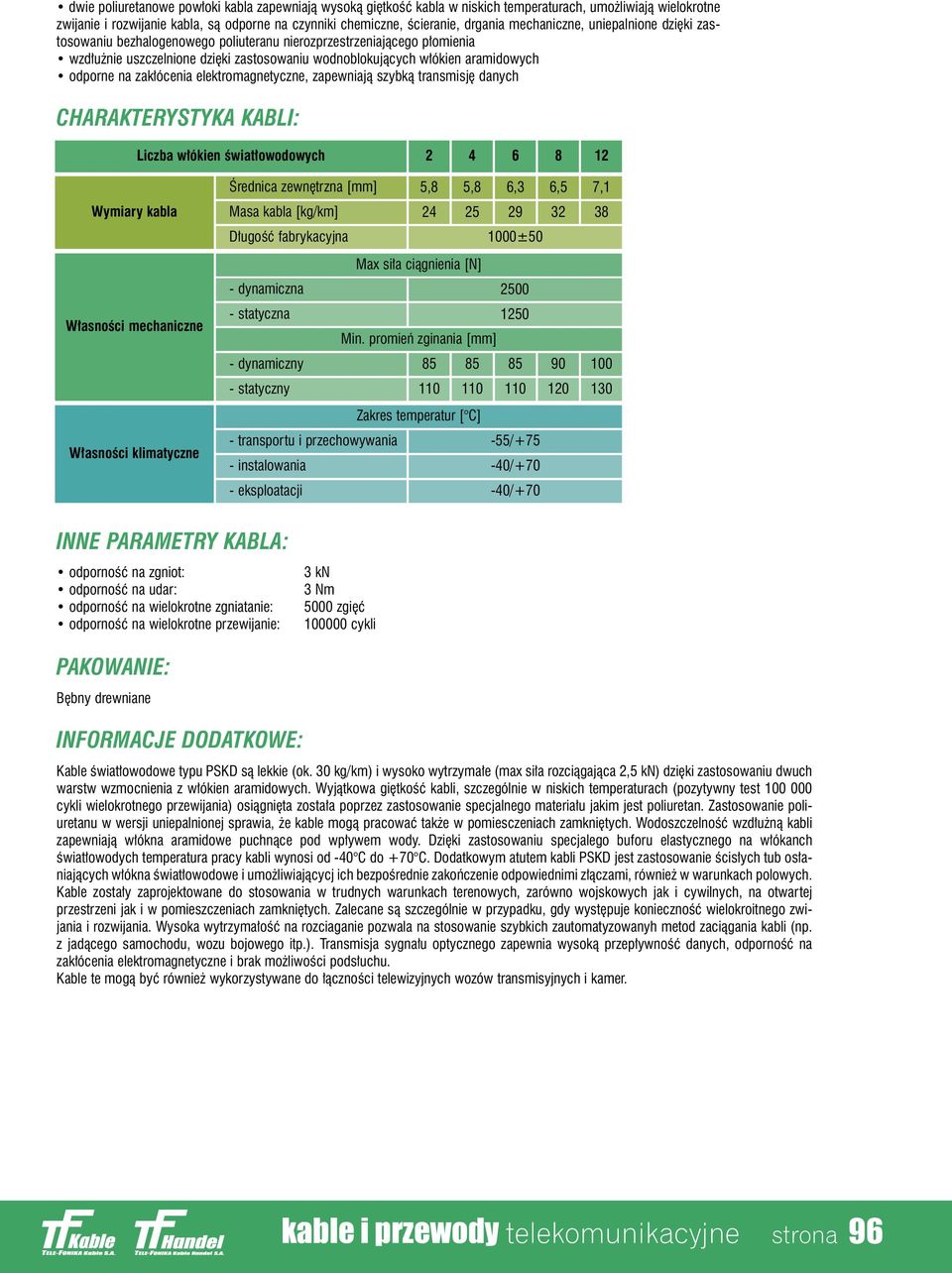

17 dwie poliuretanowe pow oki kabla zapewniajà wysokà gi tkoêç kabla w niskich temperaturach, umo liwiajà wielokrotne zwijanie i rozwijanie kabla, sà odporne na czynniki chemiczne, Êcieranie, drgania mechaniczne, uniepalnione dzi ki zastosowaniu bezhalogenowego poliuteranu nierozprzestrzeniajàcego p omienia wzd u nie uszczelnione dzi ki zastosowaniu wodnoblokujàcych w ókien aramidowych odporne na zak ócenia elektromagnetyczne, zapewniajà szybkà transmisj danych CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 2 4 Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne Ârednica zewn trzna [mm] Masa kabla [kg/km] D ugoêç fabrykacyjna 5, 24 5, 25, ±50,5 32 Max si a ciàgnienia [N] - dynamiczna - statyczna 50 Min. promieƒ zginania [mm] - dynamiczny statyczny Zakres temperatur [ C] - transportu i przechowywania -55/+75 - instalowania -40/+70 - eksploatacji -40/+70 7, INNE PARAMETRY KABLA: odpornoêç na zgniot: odpornoêç na udar: odpornoêç na wielokrotne zgniatanie: odpornoêç na wielokrotne przewijanie: 3 kn 3 Nm 5000 zgi ç cykli PAKOWANIE: B bny drewniane INFORMACJE DODATKOWE: Kable Êwiat owodowe typu PSKD sà lekkie (ok. 30 kg/km) i wysoko wytrzyma e (max si a rozciàgajàca 2,5 kn) dzi ki zastosowaniu dwuch warstw wzmocnienia z w ókien aramidowych. Wyjàtkowa gi tkoêç kabli, szczególnie w niskich temperaturach (pozytywny test cykli wielokrotnego przewijania) osiàgni ta zosta a poprzez zastosowanie specjalnego materia u jakim jest poliuretan. Zastosowanie poliuretanu w wersji uniepalnionej sprawia, e kable mogà pracowaç tak e w pomiesczeniach zamkni tych. WodoszczelnoÊç wzd u nà kabli zapewniajà w ókna aramidowe puchnàce pod wp ywem wody. Dzi ki zastosowaniu specjalego buforu elastycznego na w ókanch Êwiat owodych temperatura pracy kabli wynosi od -40 C do +70 C. Dodatkowym atutem kabli PSKD jest zastosowanie Êcis ych tub os aniajàcych w ókna Êwiat owodowe i umo liwiajàcycj ich bezpoêrednie zakoƒczenie odpowiednimi z àczami, równie w warunkach polowych. Kable zosta y zaprojektowane do stosowania w trudnych warunkach terenowych, zarówno wojskowych jak i cywilnych, na otwartej przestrzeni jak i w pomieszczeniach zamkni tych. Zalecane sà szczególnie w przypadku, gdy wyst puje koniecznoêç wielokroitnego zwijania i rozwijania. Wysoka wytrzyma oêç na rozciaganie pozwala na stosowanie szybkich zautomatyzowanyh metod zaciàgania kabli (np. z jadàcego samochodu, wozu bojowego itp.). Transmisja sygna u optycznego zapewnia wysokà przep ywnoêç danych, odpornoêç na zak ócenia elektromagnetyczne i brak mo liwoêci pods uchu. Kable te mogà byç równie wykorzystywane do àcznoêci telewizyjnych wozów transmisyjnych i kamer. kable i przewody telekomunikacyjne strona 9

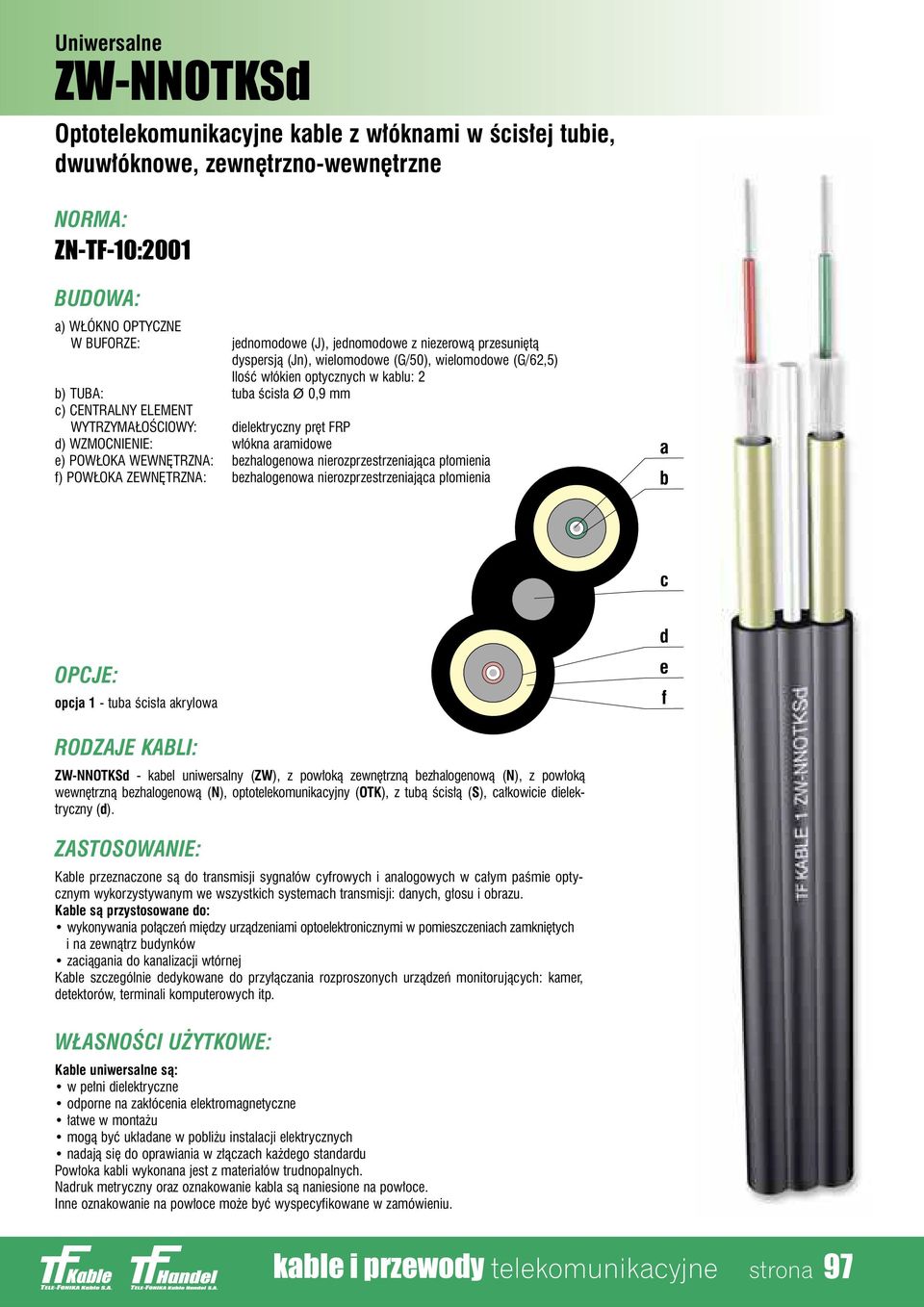

18 Uniwersalne ZW-NNOTKSd Optotelekomunikacyjne kable z w óknami w Êcis ej tubie, dwuw óknowe, zewn trzno-wewn trzne NORMA: ZN-TF-10:1 BUDOWA: a) W ÓKNO OPTYCZNE W BUFORZE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) IloÊç w ókien optycznych w kablu: 2 b) TUBA: tuba Êcis a Ø 0,9 mm c) CENTRALNY ELEMENT WYTRZYMA OÂCIOWY: dielektryczny pr t FRP d) WZMOCNIENIE: w ókna aramidowe e) POW OKA WEWN TRZNA: bezhalogenowa nierozprzestrzeniajàca p omienia f) POW OKA ZEWN TRZNA: bezhalogenowa nierozprzestrzeniajàca p omienia a b c OPCJE: opcja 1 - tuba Êcis a akrylowa d e f RODZAJE KABLI: ZW-NNOTKSd - kabel uniwersalny (ZW), z pow okà zewn trznà bezhalogenowà (N), z pow okà wewn trznà bezhalogenowà (N), optotelekomunikacyjny (OTK), z tubà Êcis à (S), ca kowicie dielektryczny (d). ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu. Kable sà przystosowane do: wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi w pomieszczeniach zamkni tych i na zewnàtrz budynków zaciàgania do kanalizacji wtórnej Kable szczególnie dedykowane do przy àczania rozproszonych urzàdzeƒ monitorujàcych: kamer, detektorów, terminali komputerowych itp. W ASNOÂCI U YTKOWE: Kable uniwersalne sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych nadajà si do oprawiania w z àczach ka dego standardu Pow oka kabli wykonana jest z materia ów trudnopalnych. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 97

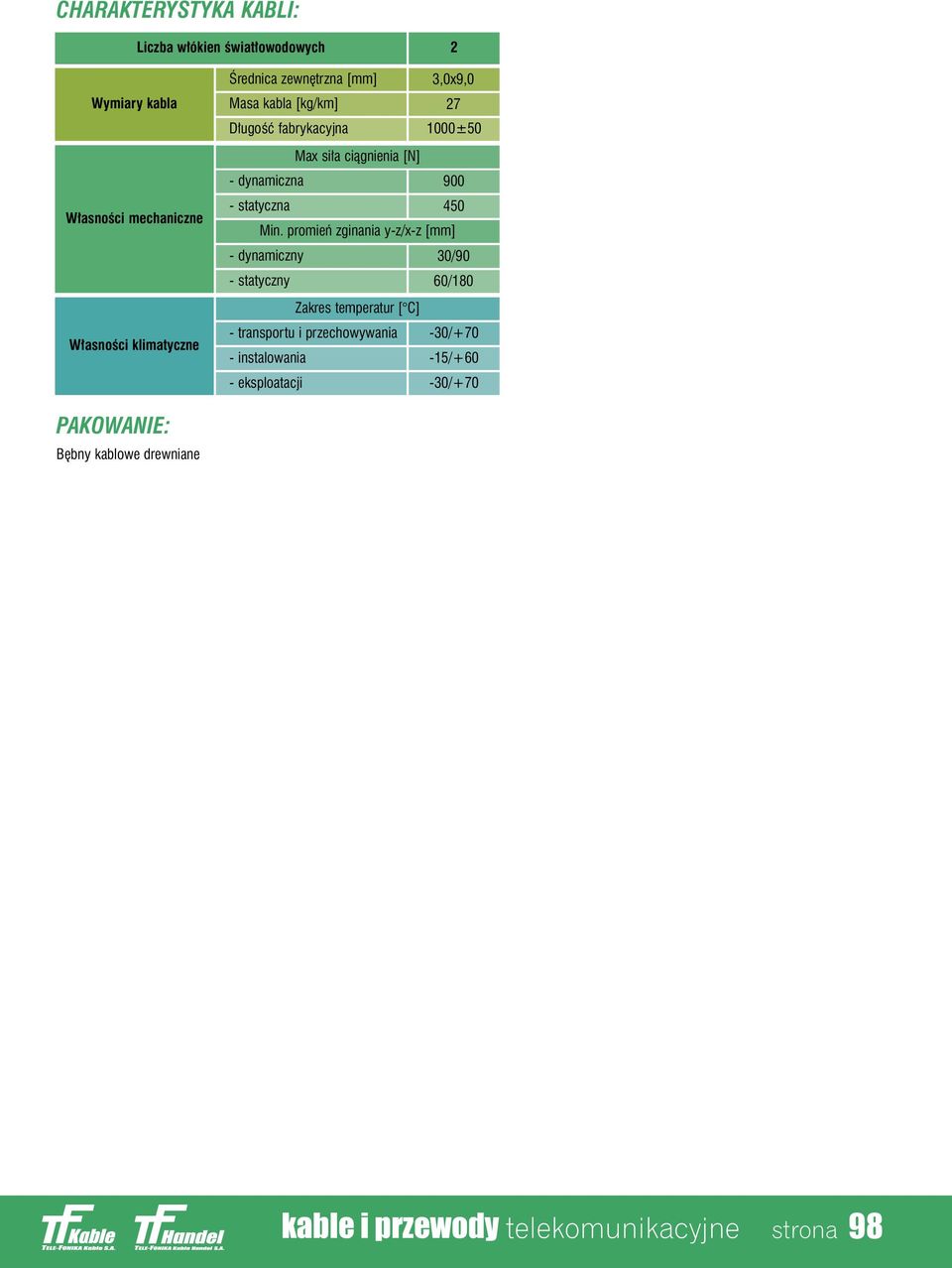

19 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 2 Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne Ârednica zewn trzna [mm] Masa kabla [kg/km] D ugoêç fabrykacyjna 3,0x9, ±50 Max si a ciàgnienia [N] - dynamiczna statyczna 450 Min. promieƒ zginania y-z/x-z [mm] - dynamiczny 30/90 - statyczny 0/10 Zakres temperatur [ C] - transportu i przechowywania -30/+70 - instalowania -15/+0 - eksploatacji -30/+70 PAKOWANIE: B bny kablowe drewniane kable i przewody telekomunikacyjne strona 9

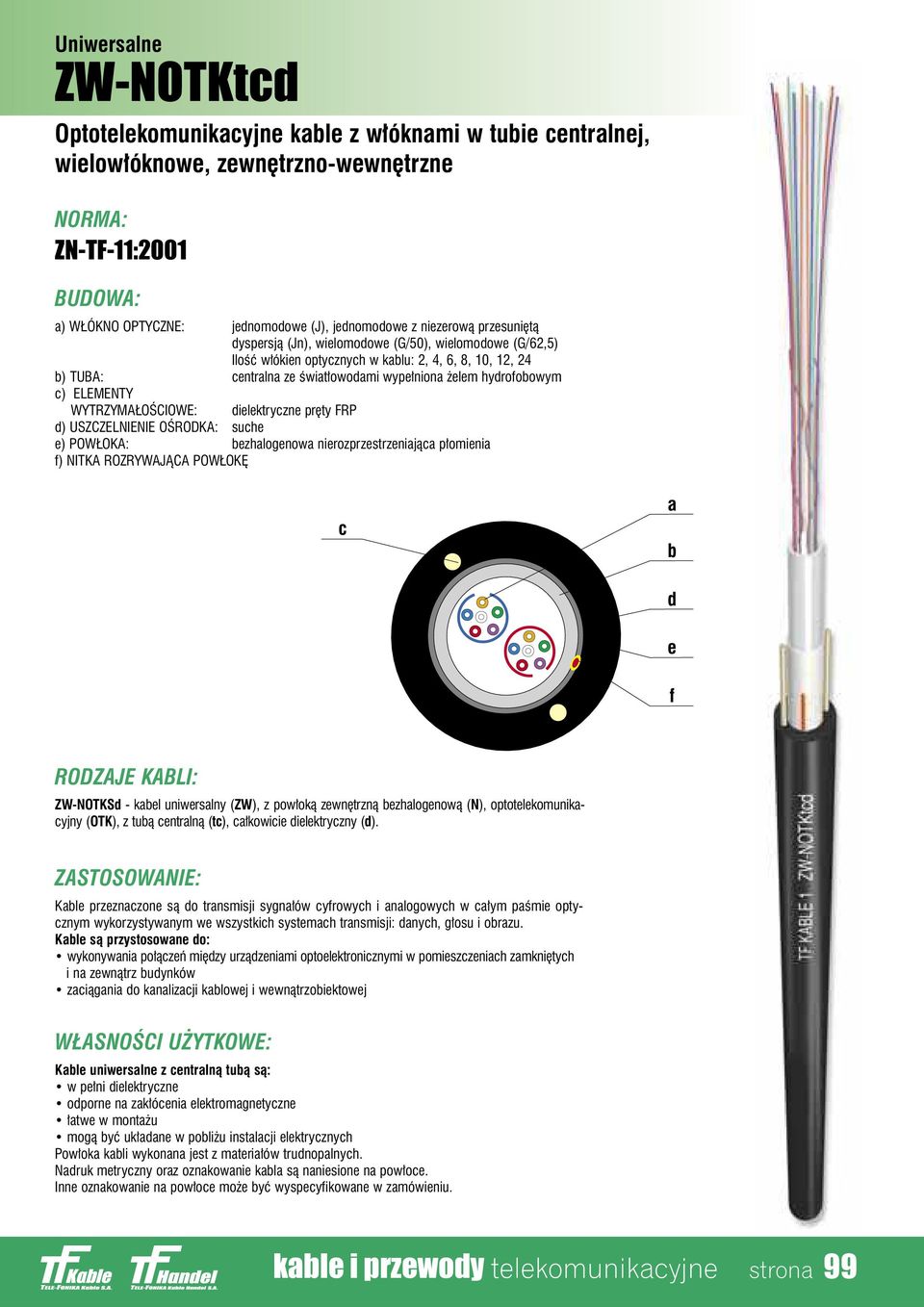

20 Uniwersalne ZW-NOTKtcd Optotelekomunikacyjne kable z w óknami w tubie centralnej, wielow óknowe, zewn trzno-wewn trzne NORMA: ZN-TF-11:1 BUDOWA: a) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) IloÊç w ókien optycznych w kablu: 2, 4,,, 10,, 24 b) TUBA: centralna ze Êwiat owodami wype niona elem hydrofobowym c) ELEMENTY WYTRZYMA OÂCIOWE: dielektryczne pr ty FRP d) USZCZELNIENIE OÂRODKA: suche e) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia f) NITKA ROZRYWAJÑCA POW OK c a b d e f RODZAJE KABLI: ZW-NOTKSd - kabel uniwersalny (ZW), z pow okà zewn trznà bezhalogenowà (N), optotelekomunikacyjny (OTK), z tubà centralnà (tc), ca kowicie dielektryczny (d). ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu. Kable sà przystosowane do: wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi w pomieszczeniach zamkni tych i na zewnàtrz budynków zaciàgania do kanalizacji kablowej i wewnàtrzobiektowej W ASNOÂCI U YTKOWE: Kable uniwersalne z centralnà tubà sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych Pow oka kabli wykonana jest z materia ów trudnopalnych. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 99

21 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 4 24 Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne Ârednica zewn trzna [mm] Masa kabla [kg/km] D ugoêç fabrykacyjna 9, ±50 Max si a ciàgnienia [N] - dynamiczna statyczna 700 Min. promieƒ zginania [mm] - dynamiczny statyczny 190 Zakres temperatur [ C] - transportu i przechowywania -30/+70 - instalowania -15/+55 - eksploatacji -30/+0 PAKOWANIE: B bny kablowe drewniane kable i przewody telekomunikacyjne strona 100

22 Uniwersalne ZW-NOTKtcdD Optotelekomunikacyjne kable z w óknami w tubie centralnej, wielow óknowe NORMA: ZN-TF-11:1 BUDOWA: a) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) IloÊç w ókien optycznych w kablu: 2, 4,,, 10,, 24 b) TUBA: centralna ze Êwiat owodami wype niona elem hydrofobowym c) WZMOCNIENIE: w ókna aramidowe d) NITKA ROZRYWAJÑCA POW OK e) POW OKA: bezhalogenowa nierozprzestrzeniajàca p omienia a b c d OPCJE: opcja 1 - wzmocnienie z w ókien szklanych e RODZAJE KABLI: ZW-NOTKtcdD - kabel uniwersalny (ZW), z pow okà zewn trznà bezhalogenowà (N), optotelekomunikacyjny (OTK), z tubà centralnà (tc), ca kowicie dielektryczny (d), ze wzmocnieniem z w ókien aramidowych (D) ZASTOSOWANIE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym paêmie optycznym wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu. Kable sà przystosowane do: wykonywania po àczeƒ mi dzy urzàdzeniami optoelektronicznymi w pomieszczeniach zamkni tych i na zewnàtrz budynków zaciàgania do kanalizacji kablowej i wewnàtrzobiektowej W ASNOÂCI U YTKOWE: Kable uniwersalne z tubà centralnà sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne atwe w monta u mogà byç uk adane w pobli u instalacji elektrycznych Pow oka kabli wykonana jest z materia ów trudnopalnych. Nadruk metryczny oraz oznakowanie kabla sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 101

23 CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 4 24 Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne Ârednica zewn trzna [mm] Masa kabla [kg/km] D ugoêç fabrykacyjna 9, ±50 Max si a ciàgnienia [N] - dynamiczna 0 - statyczna 1000 Min. promieƒ zginania [mm] - dynamiczny statyczny 190 Zakres temperatur [ C] - transportu i przechowywania -30/+70 - instalowania -15/+55 - eksploatacji -30/+0 PAKOWANIE: B bny kablowe drewniane kable i przewody telekomunikacyjne strona 102

24 Zewn trzne i Uniwersalne Z-XOTKtsdp, ZW-NOTKtsdp Optotelekomunikacyjne kable tubowe p askie NORMA: ZN-EK-10 BUDOWA: a) ELEMENT WYTRZYMA OÂCIOWY: dielektryczny pr t FRP w pow oce z polietylenu lub bez pow oki, umieszczony symetrycznie wzgl dem tub lub z boku jednej z tuby b) TUBA: luêna tuba ze Êwiat owodami wype niona elem hudrofobowym c) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) d) SUCHE USZCZELNIENIE KABLA: proszek wodnoblokujàcy e) 2 NITKI: do rozrywania pow oki f) POW OKA: polietylenowa; czarna lub pomaraƒczowa a b c d e OPCJE: opcja 1 - pow oka z tworzywa bezhalogenowego nierozprzestrzeniajàcego p omienia f RODZAJE KABLI: Z-XOTKtsdp - kabel zewn trzny (Z), z pow okà polietylenowà (X), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z suchym uszczelnieniem oêrodka (ts), ca kowicie dielektryczny (d), z dielektrycznym elementem wytrzyma oêciowym umieszczonym symetrycznie wzgl dem tub (lub z boku jednej tuby), p aski (p). ZW-NOTKtsdp (opcja 1) - kabel zewn trzno-wewn trzny (ZW), z pow okà z tworzywa bezhalogenowego (N), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z suchym uszczelnieniem oêrodka (ts), ca kowicie dielektryczny (d), z dielektrycznym elementem wytrzyma oêciowym umieszczonym symetrycznie wzgl dem tub (lub z boku jednej tuby), p aski (p). IDENTYFIKACJA TUB: kable jednotubowe do w ókien: tuba o dowolnej barwie kable dwutubowe do 24 w ókien: 1 tuba czerwona, 2 tuba o barwie naturalnej ZASTOSOWANIE I W ASNOÂCI U YTKOWE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym pasmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, w sieciach telekomunikacyjnych w ka dej konfiguracji przestrzennej w szerokopasmowych sieciach dost powych w sieciach CATV w sieciach lokalnych LAN (akademickich, przemys owych itp.) w sieciach okresowo tworzonych dla potrzeb prowadzenia transmisji z imprez sportowych, kulturalnych itp. kable i przewody telekomunikacyjne strona 103

25 Kable sà przystosowane do uk adania w kanalizacji pierwotnej i wtórnej, szczególnie zape nionej o bardzo ograniczonej wolnej przestrzeni. W àczach tworzonych okresowo dopuszcza si bezpoêrednie zakopywanie kabli, uk adanie kabli na powierzchni ziemi i podwieszanie do linek noênych dla prz se do 50 m. Kable sà szczególnie przydatne to celów serwisowych i odtwarzania uszkodzonych linii kablowych. Kable tubowe p askie sà: w pe ni dielektryczne odporne na zak ucenia elektromagnetyczne odporne na korozj zabezpieczone przed wnikaniem wilgoci i wzd u nà penetracjà wody mogà byç uk adane w pobli u linii wysokiego napi cia mogà byç uk adane w standardowej kanalizacji wtórnej Pow oka kabli jest odporna na Êcieranie, promieniowanie UV oraz korozj napr eniowà. Opcjonalne zastosowanie pow oki barwnej pozwala na szybkie i atwe wyró nienie kabla w wiàzce kablowej. Nadruk metryczny oraz oznakowanie kabli sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. CHARAKTERYSTYKA KABLI: w ókien Êwiat owodowych 4 24 Wymiary kabla W asnoêci mechaniczne W asnoêci klimatyczne Wymiary zewn trzne [mm] 5,5x,0 Masa kabla [kg/km] 45 D ugoêç fabrykacyjna 4±1000 Max si a ciàgnienia [N] - dynamiczna statyczna 500 Min. promieƒ zginania y-z/x-z [mm] - dynamiczny 55/0 - statyczny 110/10 Zakres temperatur [ C] - transportu i przechowywania -40/+70 - instalowania -15/+0 - eksploatacji -40/+70 5,5x10,5 5 55/0 110/210 INNE PARAMETRY MECHANICZNE KABLA (ORIENTACYJNIE): odpornoêç na uderzenie odpornoêç na zgniot PAKOWANIE: 10 Nm N B bny kablowe drewniane, koƒce kabla dost pne do pomiaru i zabezpieczone przed wnikaniem wilgoci. INFORMACJE DODATKOWE: Mo liwoêç instalowania kabli ju w zape nionej kanalizacji wtórnej, przy zastosowaniu mechanicznych metod wciàgania, uk adanie z ma ymi promieniami gi cia. Skrócony czas przygotowywania kabla do wykonania z àczy ze wzgl du na przyjaznà dla montera suchà konstrukcj z nitkami do rozrywania pow oki, nisko stratne po àczenia ze Êrednià waroêcià straty spawu rz du 0,03 db. kable i przewody telekomunikacyjne strona 104

26 Zewn trzne Z-XOTKtsd, Z-XOTKtd, Z-XzOTKts Optotelekomunikacyjne kable tubowe, kana owe NORMA: ZN-TF-11:1; ZN-EK-103 BUDOWA: a) CENTRALNY ELEMENT WYTRZYMA OÂCIOWY: dielektryczny pr t FRP w pow oce z polietylenu lub bez pow oki, b) TUBA: luêna tuba ze Êwiat owodami wype niona elem hydrofobowym c) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) d) WK ADKA: polietylenowa e) OÂRODEK KABLA: tuby lub tuby i wk adki skr cone wokó centralnego elementu wytrzyma oêciowego; oêrodek sk ada si z,,, 1 lub 24 elementów f) USZCZELNIENIE OÂRODKA: suche g) NITKI: 2 nitki do rozrywania pow oki h) POW OKA: polietylenowa; czarna lub pomaraƒczowa a b c d OPCJE: opcja 1 - oêrodek wype niony elem hydrofobowym opcja 2 - przeciwwilgociowa taêma aluminiowa pod pow okà RODZAJE KABLI: Z-XOTKtsd - kabel zewn trzny (Z), z pow okà polietylenowà (X), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z suchym uszczelnieniem oêrodka (ts), ca kowicie dielektryczny (d). Z-XOTKtd (opcja 1) - kabel zewn trzny (Z), z pow okà polietylenowà (X), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z elem hydrofobowym wype niajàcym oêrodek (t), ca kowicie dielektryczny (d). Z-XzOTKts (opcja 2) - kabel zewn trzny (Z), z przeciwwilgociowà taêmà aluminiowà pod polietylenowà pow okà (Xz), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z suchym uszczelnieniem oêrodka (ts). Z-XzOTKt (opcja 1,2) - kabel zewn trzny (Z),z przeciwwilgociowà taêmà aluminiowà pod polietylenowà pow okà (Xz), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z elem hydrofobowym wype niajàcym oêrodek (t). e f g h ZASTOSOWANIE I W ASNOÂCI U YTKOWE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym pasmie oprycznym, wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach dalekosi nych, rozleg ych i lokalnych, w ka dej konfiguracji przestrzennej. Kable przeznaczone sà do uk adania w kanalizacji kablowej pierwotnej i wtórnej. Kable mogà byç uk adane w pobli u energetycznych linii wysokiego napi cia. Kable tubowe sà: w pe ni dielektryczne (nie dotyczy kabli w opcji 2) odporne na zak ócenia elektromagnetyczne zabezpieczone przed wnikaniem wilgoci i wzd u nà penetracjà wody poprzez wype nienie tub elem hydrofobowym oraz wype nienie oêrodka przy pomocy taêm czy sznurków wodnoblokujàcych lub elu hydrofobowego. Pow oka kabli jest odporna na Êcieranie, promieniowanie UV oraz korozj napr eniowà. Nadruk metryczny oraz oznakowanie kabli sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 105

27 ZAKRES TEMPERATUR: instalacji: -15 C +0 C transportu i przechowywania: -40 C +70 C pracy: -40 C +70 C CHARAKTERYSTYKA KABLI: w ókien Êwiat owod. w kablu elementów (tub/ wk adek) w ókien Êwiat owod. w tubie Wymiary kabla Ârednica zewn trzna [mm] W asnoêci mechaniczne Masa kabla Max si a ciàgnienia [N] Min. prom.zginania [mm] [kg/km] Dynamiczna Statyczna Dynamiczny Statyczny , , , , , , , , , , , D UGOÂå FABRYKACYJNA: W/g wymagaƒ klienta (max 1 km na b bnie) standardowo: 4±50 mb PAKOWANIE: B bny kablowe drewniane. kable i przewody telekomunikacyjne strona 10

28 Zewn trzne, wzmacniane Z-XOTKtsdD, Z-XzOTKtD Optotelekomunikacyjne kable tubowe, kana owe, podwieszane NORMA: ZN-TF-11:1; ZN-EK-103 BUDOWA: a) CENTRALNY ELEMENT WYTRZYMA OÂCIOWY: dielektryczny pr t FRP w pow oce z polietylenu lub bez pow oki, b) TUBA: luêna tuba ze Êwiat owodami wype niona elem hydrofobowym c) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) d) WK ADKA: polietylenowa e) OÂRODEK KABLA: tuby lub tuby i wk adki skr cone wokó centralnego elementu wytrzyma oêciowego; oêrodek sk ada si z,,, 1 lub 24 elementów f) USZCZELNIENIE OÂRODKA: suche g) WZMOCNIENIE: w ókna aramidwe na oêrodku kabla h) NITKI: 2 nitki do rozrywania pow oki i) POW OKA: polietylenowa, czarna OPCJE: opcja 1 - oêrodek wype niony elem hydrofobowym opcja 2 - przeciwwilgociowa taêma aluminiowa pod pow okà RODZAJE KABLI: Z-XOTKtsdD - kabel zewn trzny (Z), z pow okà polietylenowà (X), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z suchym uszczelnieniem oêrodka (ts), ca kowicie dielektryczny (d), ze wzmocniniem z w ókien aramidowych na oêrodku kabla (D). Z-XzOTKtD (opcja 1,2) - kabel zewn trzny (Z), z przeciwwilgociowà taêmà aluminiowà pod polietylenowà pow okà (Xz), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z elem hydrofobowym wype niajàcym oêrodek (t), ze wzmocniniem z w ókien aramidowych na oêrodku kabla (D). a b c d e f g h i ZASTOSOWANIE I W ASNOÂCI U YTKOWE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym pasmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach dalekosi nych, rozleg ych i lokalnych, w ka dej konfiguracji przestrzennej. Kable tubowe wzmacniane sà przystosowane do: uk adania w kanalizacji kablowej pierwotnej i wtórnej podwieszania na s upach linii telefonicznych, linii energetycznych Êrednich i niskich napi ç, trakcji kolejowej Kable mogà byç uk adane w pobli u energetycznych linii wysokiego napi cia. Kable tubowe wzmacniane sà: w pe ni dielektryczne (nie dotyczy kabli w opcji 2) odporne na zak ócenia elektromagnetyczne zabezpieczone przed wnikaniem wilgoci i wzd u nà penetracjà wody. Dzi ki zastosowaniu dielektrycznego centralnego elementu wytrzyma oêciowego oraz wzmocnienia na oêrodku z w ókien aramidowych, kable sà odporne na dzia anie napr eƒ wzd u nych i poprzecznych. Pow oka kabli jest odporna na Êcieranie, promieniowanie UV oraz korozj napr eniowà. Nadruk metryczny oraz oznakowanie kabli sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. kable i przewody telekomunikacyjne strona 107

29 ZAKRES TEMPERATUR: instalacji: -15 C +0 C transportu i przechowywania: -40 C +70 C pracy: -40 C +70 C CHARAKTERYSTYKA KABLI: w ókien Êwiat owod. w kablu elementów (tub/ wk adek) w ókien Êwiat owod. w tubie Wymiary kabla Ârednica zewn trzna [mm] W asnoêci mechaniczne Masa kabla Max si a ciàgnienia [N] Min. prom.zginania [mm] [kg/km] Dynamiczna Statyczna Dynamiczny Statyczny , , , , , , , , , , , , D UGOÂå FABRYKACYJNA: W/g wymagaƒ klienta (max 10 km na b bnie) standardowo: 4±50 mb PAKOWANIE: B bny kablowe drewniane. kable i przewody telekomunikacyjne strona 10

30 Zewn trzne, wzmacniane Z-XXOTKtsdD Optotelekomunikacyjne kable tubowe, kana owe, ziemne, podwieszane NORMA: ZN-TF-11:1; ZN-EK-103 BUDOWA: a) CENTRALNY ELEMENT WYTRZYMA OÂCIOWY: dielektryczny pr t FRP w pow oce z polietylenu lub bez pow oki, b) TUBA: luêna tuba ze Êwiat owodami wype niona elem hydrofobowym c) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) d) WK ADKA: polietylenowa e) OÂRODEK KABLA: tuby lub tuby i wk adki skr cone wokó centralnego elementu wytrzyma oêciowego; oêrodek sk ada si z,,, 1 lub 24 elementów f) USZCZELNIENIE OÂRODKA: suche g) WZMOCNIENIE: w ókna aramidwe h) NITKI: 2 nitki do rozrywania pow oki i) POW OKA: polietylenowa, czarna OPCJE: opcja 1 - oêrodek wype niony elem hydrofobowym d h a b c e f g i RODZAJE KABLI: Z-XXOTKtsdD - kablel zewn trzny (Z), z pow okà zewn trznà i wewn trznà polietylenowà (XX), optotelekomunikacyjny (OTK), tubowy z uszczelnieniem suchym (ts), w pe ni dielektryczny (d), ze wzmocnieniem z w ókien aramidowych mi dzy powlokami kabla (D). Z-XXOTKtdD (opcja 1) - kablel zewn trzny (Z), z pow okà zewn trznà i wewn trznà polietylenowà (XX), optotelekomunikacyjny (OTK), tubowy (luêna tuba) z elem hydrofobowym wype niajàcym oêrodek (t), w pe ni dielektryczny (d), ze wzmocnieniem z w ókien aramidowych mi dzy powlokami kabla (D). ZASTOSOWANIE I W ASNOÂCI U YTKOWE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym pasmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach dalekosi nych, rozleg ych i lokalnych, w ka dej konfiguracji przestrzennej. Kable tubowe wzmacniane sà przystosowane do: uk adania w kanalizacji kablowej pierwotnej i wtórnej uk adania bezpoêrednio w ziemi na terenach o ma ym zagro eniu uszkodzeniami mechanicznymi podwieszania na s upach linii telefonicznych, linii energetycznych Êrednich i niskich napi ç, trakcji kolejowej Kable mogà byç uk adane w pobli u energetycznych linii wysokiego napi cia. Kable tubowe wzmacniane sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne zabezpieczone przed wnikaniem wilgoci i wzd u nà penetracjà wody. kable i przewody telekomunikacyjne strona 109

31 Dzi ki zastosowaniu dielektrycznego centralnego elementu wytrzyma oêciowego oraz wzmocnienia z w ókien aramidowych, kable sà odporne na dzia anie napr eƒ wzd u nych i poprzecznych. Pow oka kabli jest odporna na Êcieranie, promieniowanie UV oraz korozj napr eniowà. Nadruk metryczny oraz oznakowanie kabli sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. ZAKRES TEMPERATUR: instalacji: -15 C +0 C transportu i przechowywania: -40 C +70 C pracy: -40 C +70 C CHARAKTERYSTYKA KABLI: w ókien Êwiat owod. w kablu elementów (tub/ wk adek) w ókien Êwiat owod. w tubie Wymiary kabla Ârednica zewn trzna [mm] W asnoêci mechaniczne Masa kabla Max si a ciàgnienia [N] Min. prom.zginania [mm] [kg/km] Dynamiczna Statyczna Dynamiczny Statyczny , , , , , , , , , , , , D UGOÂå FABRYKACYJNA: W/g wymagaƒ klienta (max 10 km na b bnie) standardowo: 4±50 mb PAKOWANIE: B bny kablowe drewniane. kable i przewody telekomunikacyjne strona 110

32 Zewn trzne, samonoêne ADSS-XXOTKtsdD, ADSS-XXOTKtcdD, ADL Optotelekomunikacyjne kable tubowe, samonoêne wzmacniane do podwieszania NORMA: ZN-TF-14:1 BUDOWA ADSS-XXOTKtsdD...kN: a) CENTRALNY ELEMENT WYTRZYMA OÂCIOWY: dielektryczny pr t FRP w pow oce z polietylenu lub bez pow oki, b) TUBA: luêna tuba ze Êwiat owodami wype niona elem hydrofobowym c) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) d) WK ADKA: polietylenowa e) OÂRODEK KABLA: tuby lub tuby i wk adki skr cone wokó centralnego elementu wytrzyma oêciowego; oêrodek sk ada si z,, lub elementów f) USZCZELNIENIE OÂRODKA: suche g) NITKI: 2 nitki do rozrywania pow oki h) POW OKA WEWN TRZNA: polietylenowa i) WZMOCNIENIE: w ókna aramidowe mogà byç u o one na oêrodku kabla, i/lub mi dzy pow okami i) POW OKA ZEWN TRZNA: polietylenowa, czarna RODZAJE KABLI: ADSS-XXOTKtsd...kN - kabel samonoêny, wielotubowy do linii energetycznych (ADSS-), z zewn trznà pow okà polietylenowà (X) i wewn trznà pow okà polietylenowà (X), optotelekomunikacyjny (OTK), tubowy (luêna tuba), z suchym uszczelnieniem oêrodka (ts), ca kowicie dielektryczny (d), ze wzmocnieniem z w ókien aramidowych na oêrodku kabla (D), o napr eniu roboczym (...kn). i j a b c d e f g h BUDOWA ADSS-XXOTKtcdD...kN: a) W ÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerowà przesuni tà dyspersjà (Jn), wielomodowe (G/50), wielomodowe (G/2,5) b) KOLOROWA NITKA: obwoju p czka c) TUBA: tuba centralna d) WYPE NIENIE TUBY: el hydrofobowy e) NITKI: 2 nitki do rozrywania pow oki f) WZMOCNIENIE: w ókna aramidowe g) POW OKA: polietylenowa, czarna a b c d e f OPCJE: Opcja 1 - ADL (All Dielectric Lashed Cable) dielektryczny kabel do podczepiania lub owijania g RODZAJE KABLI: ADSS-XXOTKtcd...kN - kabel samonoêny, wielotubowy do linii energetycznych (ADSS-), z zewn trznà pow okà polietylenowà (X) i wewn trznà pow okà polietylenowà (X), optotelekomunikacyjny (OTK), tubowy (centralna tuba), z elem hydrofobowym wype niajàcym oêrodek (tc), ca kowicie dielektryczny (d), ze wzmocnieniem z w ókien aramidowych na oêrodku kabla (D), o napr eniu roboczym (...kn). ADL...kN - dielektryczny kabel do podczepiania lub owijania (ADL), o napr eniu roboczym (...kn). kable i przewody telekomunikacyjne strona 111

33 ZASTOSOWANIE I W ASNOÂCI U YTKOWE: Kable przeznaczone sà do transmisji sygna ów cyfrowych i analogowych w ca ym pasmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, g osu i obrazu, stosowanych w teleinformatycznych sieciach dalekosi nych, rozleg ych i lokalnych, w ka dej konfiguracji przestrzennej. Kable tubowe wzmacniane sà przystosowane do: podwieszania na podporach linii energetycznych trakcji kolejowych i tramwajowych podczepiania lub owijania na przewodach odgromowych lub fazowych linii elektroenergetycznych Kable ADSS sà: w pe ni dielektryczne odporne na zak ócenia elektromagnetyczne zabezpieczone przed wnikaniem wilgoci i wzd u nà penetracjà wody. Dzi ki zastosowaniu dielektrycznego centralnego elementu wytrzyma oêciowego oraz wzmocnienia z w ókien aramidowych na oêrodku kabla i/lub mi dzy pow okami, opcjonalnie spojonego z pow okami klejem termotopliwym, kable ADSS sà odporne na dzia anie napr eƒ wzd u nych i poprzecznych. Pow oka kabli jest odporna na Êcieranie, promieniowanie UV oraz korozj napr eniowà. Nadruk metryczny oraz oznakowanie kabli sà naniesione na pow oce. Inne oznakowanie na pow oce mo e byç wyspecyfikowane w zamówieniu. MINIMALNY PROMIE ZGINANIA: jednokrotnego 15 x Êrednica zewn trzna kabla wielokrotnego 20 x Êrednica zewn trzna kabla Dopuszczalna si a rozciàgajàca podczas instalacji kabli ADSS: 15% RTS ZAKRES TEMPERATUR: instalacji: -10 C +50 C transportu i przechowywania: -40 C +70 C pracy: -40 C +70 C D UGOÂå FABRYKACYJNA: standardowo: 2100±50 mb, 4±100 mb CHARAKTERYSTYKA KABLI, PARAMETRY KONSTRUKCYJNE I EKSPLOATACYJNE (konstrukcja wielotubowa): PARAMETR Jednostka ADSS-XXOTKtsdD w ókien w kablu 4 24 Obliczeniowa si a zrywajàca (RTS) Obliczeniowe napr enie robocze Ârednica zewn trzna kabla Masa kabla Pole przekroju kabla Pole przekroju aramidu* Pole przekroju elementu centralnego Modu Young a kabla [kn] [kn] [mm] [kg/km] [mm 2 ] [mm 2 ] [mm 2 ] [GPa] ± ± ± ± ± ± Temperaturowy wspó czynnik rozszerzalnoêci liniowej kabla [1/kx10 - ] Minimalny promieƒ zginania [mm] Orientacyjna odleg oêç mi dzy prz s ami [m] kable i przewody telekomunikacyjne strona 1
