1 E-CATALOG CIĘCIE ORBITALNE

2 Ø5 - Ø78 CIĘCIE ORBITALNE CC81 Odległość szczęk od tarczy 2 mm. Zmniejsza drgania i odkształcenia rur cienkościennych i o małej średnicy. Skrzynka transportowa Akcesoria Napędy Oznaczenie Piłki / Chłodziwa CCSER1: podpora rur standard CCSER2: podpora rur z kulowa M21: Kress 220 V Grubość cięcia do 7 mm M11: Metabo 110 V Grubość cięcia do 7 mm Zakres cięcia: Ø 05-78mm Gubość ciętej ścianki: max. 7mm Odchylenie prostopadłości cięcia: max.0.25 mm Waga: 15 kg (łatwa w przenoszeniu) Samocentrujące mocowanie rury za pomocą 3 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń 81M21 81M11 LS6872: grubość cięcia1-3 mm LS6844: gr. cięcia 2-7 mm LS63100: gr.cięcia 0,7-1,5mm CCLUH: olej chłodząco-smarujący CCLUP: pasta chłodząco-smarująca

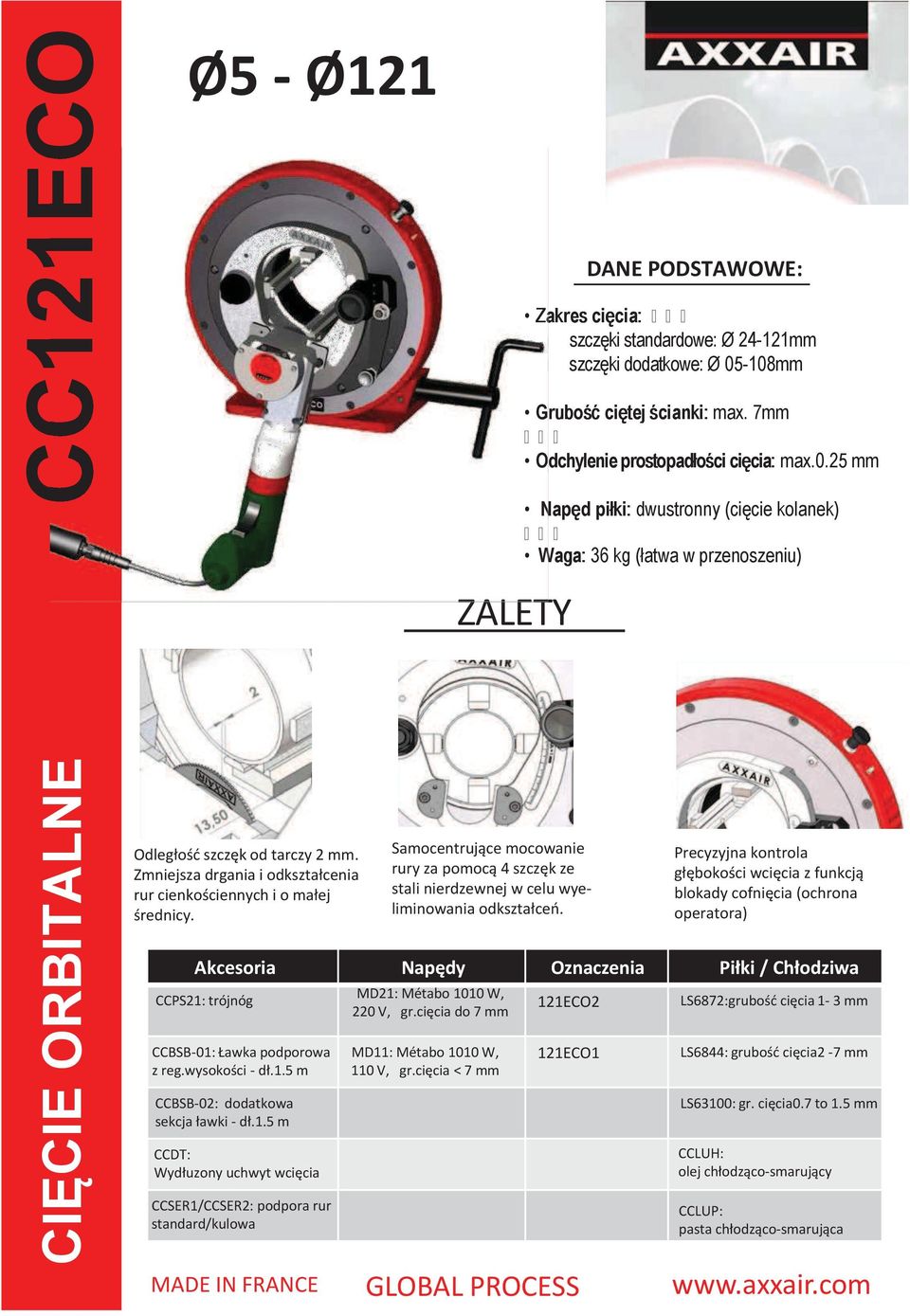

3 CIĘCIE ORBITALNE CC121ECO Ø5 - Ø121 Odległość szczęk od tarczy 2 mm. Zmniejsza drgania i odkształcenia rur cienkościennych i o małej średnicy. Samocentrujące mocowanie rury za pomocą 4 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń. Zakres cięcia:!!! szczęki standardowe: Ø mm szczęki dodatkowe: Ø mm Grubość ciętej ścianki: max. 7mm!!! Odchylenie prostopadłości cięcia: max.0.25 mm Napęd piłki: dwustronny (cięcie kolanek)!!! Waga: W 36 kg (łatwa w przenoszeniu) Precyzyjna kontrola głębokości wcięcia z funkcją blokady cofnięcia (ochrona operatora) Akcesoria Napędy Oznaczenia Piłki / Chłodziwa CCPS21: trójnóg CCBSB-01: Ławka podporowa z reg.wysokości - dł.1.5 m CCBSB-02: dodatkowa sekcja ławki - dł.1.5 m CCDT: Wydłuzony uchwyt wcięcia CCSER1/CCSER2: podpora rur standard/kulowa MD21: Métabo 1010 W, 220 V, gr.cięcia do 7 mm MD11: Métabo 1010 W, 110 V, gr.cięcia < 7 mm 121ECO2 121ECO1 LS6872:grubość cięcia 1-3 mm LS6844: grubość cięcia2-7 mm LS63100: gr. cięcia0.7 to 1.5 mm CCLUH: olej chłodząco-smarujący CCLUP: pasta chłodząco-smarująca

4 Ø5 - Ø121 CC121 Zakres cięcia:!!! szczęki standardowe: Ø mm szczęki dodatkowe: Ø mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.25 mm Napęd piłki: dwustronny (cięcie kolanek) Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Waga: 37 kg (łatwa w przenoszeniu) CIĘCIE ORBITALNE Odległość szczęk od tarczy wynosi 2 mm. Zmniejsza to drgania i odkształcenia rur cienkościennych i o małej średnicy. CCPS21: trójnóg Samocentrujące mocowanie rury za pomocą 4 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń. Pokrętło rotacji oferowane w standardzie. Poprawia jakość cięcia i wydłuża żywotność piłek. Akcesoria Napędy Oznaczenia Piłki / Chłodizwa CCBSB-01: Ławka podporowa z reg.wysokości - dł.1.5 m CCBSB-02: dodatkowa sekcja ławki - dł.1.5 m CCDT: Wydłuzony uchwyt wcięcia SAEA: Rotacja elektryczna CCSER1/CCSER2: podpora rur standard/kulowa FS29: 220 V gr. cięcia do 5 mm FS19: 110 V gr. cięcia do 5 mm FS25: 220 V gr. cięcia ponad 5 mm FS15: 110 V gr. cięcia ponad 5 mm MOPD: pneumatyczny obr/min Przepływ:1500 l/min ; 6 bar 121FS29 121FS19 121FS25 121FS15 121PD Dostępne napędy elektryczne piłek, wolny, szybki oraz pneumatyczny LS6872: grubość cięcia 1-3mm LS6844: grubość cięcia 2-7 mm LS8080: grubość cięcia1-3 mm LS8054: grubość cięcia2-7 mm LS8034: gr.cięcia 5-12mm LS9038: gr.cięcia 5-15 mm LS63100: gr.cięcia mm CCLUH: olej chłodząco-smarujący CCLUP pasta chłodząco-smarująca

5 Ø16 - Ø170 CIĘCIE ORBITALNE CC171 Odległość szczęk od tarczy wynosi 13,5 mm. Zmniejsza to drgania i odkształcenia rur cienkościennych i o małej średnicy. Samocentrujące mocowanie rury za pomocą 4 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń. Zakres cięcia:!!! szczęki standardowe: Ø mm szczęki dodatkowe: Ø mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.25 mm Napęd piłki: dwustronny (cięcie kolanek) Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Waga: 44 kg (łatwa w przenoszeniu) Dostępne napędy elektryczne piłek, wolny, szybki oraz pneumatyczny Pokrętło rotacji oferowane w standardzie. Poprawia jakość cięcia i wydłuża żywotność piłek. Akcesoria Napędy Oznaczenia Piłki / Chłodziwa CCPS21: trójnóg CCBSB-01: Ławka podporowa z reg.wysokości - dł.1.5 m CCBSB-02: dodatkowa sekcja ławki - dł.1.5 m CCDT: Wydłuzony uchwyt wcięcia SAEA: Rotacja elektryczna CCSER1/CCSER2: podpora rur standard/kulowa FS29: 220 V gr. cięcia do 5 mm FS19: 110 V gr. cięcia do 5 mm FS25: 220 V gr. cięcia powyżej 5 mm FS15: 110 V gr. cięcia powyżej 5 mm MOPD: pneumatyczny obr/min Przepływ:1500 l/min ; 6 bar 171FS29 171FS19 171FS25 171FS15 171PD LS6872: grubość cięcia1-3 mm LS6844: grubość cięcia2-7 mm LS8080: grubość cięcia1-3 mm LS8054: grubość cięcia2-7 mm LS8034: grubość cięcia 5-12 mm LS9038: grubość cięcia 5-15 mm LS63100: gr. cięcia mm CCLUH: olej chłodząco-smarujący CCLUP pasta chłodząco-smarująca

6 Ø59 - Ø225 CIĘCIE ORBITALNE CC221 Odległość szczęk od tarczy wynosi 14,5 mm. Zmniejsza to drgania i odkształcenia rur cienkościennych i o małej średnicy. Samocentrujące mocowanie rury za pomocą 6 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń. Zakres cięcia:!!! szczęki standardowe: Ø mm szczęki dodatkowe: Ø mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.25 mm Napęd piłki: dwustronny (cięcie kolanek) Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Waga: 51 kg (łatwa w przenoszeniu) Pokrętło rotacji oferowane w standardzie. Poprawia jakość cięcia i wydłuża żywotność piłek. Alcesoria Napędy Oznaczenia Piłki / Chłodziwa CCPS21: trójnóg CCBSB-01: Ławka podporowa z reg.wysokości - dł.1.5 m CCBSB-02: dodatkowa sekcja ławki - dł.1.5 m SAEA: Rotacja elektryczna CCSER1/CCSER2: podpora rur standard/ FS29: 220 V gr. cięcia do 5 mm FS19: 110 V gr. cięcia do 5 mm FS25: 220 V gr. cięcia powyżej 5 mm FS15: 110 V gr. cięcia powyżej 5 mm MOPD: pneumatyczny obr/min Przepływ:1500 l/min ; 6 bar Dostępne napędy elektryczne piłek, wolny, szybki oraz pneumatyczny 221FS29 221FS19 221FS25 221FS15 221PD LS6872: grubość cięcia1-3 mm LS6844: grubość cięcia2-7 mm LS8080: grubość cięcia1-3 mm LS8054: grubość cięcia 2-7 mm LS8034: grubość cięcia 5-12 mm LS9038:grubość cięcia 5-15 mm LS63100: gr.cięcia mm CCLUH: olej chłodząco-smarujący CCLUP: pasta chłodząco-smaruąca

7 Ø140 - Ø330 CIĘCIE ORBITALNE CC321 Odległość szczęk od tarczy wynosi 14,5 mm. Zmniejsza to drgania i odkształcenia rur cienkościennych i o małej średnicy. Samocentrujące mocowanie rury za pomocą 8 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń. Zakres cięcia:!!! szczęki standardowe: Ø mm szczęki dodatkowe: Ø mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.25 mm Napęd piłki: dwustronny (cięcie kolanek) Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Transport: ucho transportowe Waga: 73 kg (łatwa w transporcie) Dostępne napędy elektryczne piłek, wolny, szybki oraz pneumatyczny Pokrętło rotacji oferowane w standardzie. Poprawia jakość cięcia i wydłuża żywotność piłek. Akcesoria Napędy Oznaczenia Piłki / Chłodziwa CCPS21: trójnóg CCBSB-01: bench with height adjustment m CCBSB-02: additional 1.5 m bench SAEA: electric rotation CCSER1CCSER1/CCSER2: simple/bearing stand FS29: 220 V Thicknesses SS < 5 mm FS19: 110 V Thicknesses SS < 5 mm FS25: 220 V Thicknesses SS > 5 mm FS15: 110 V Thicknesses SS > 5 mm MOPD: pneumatic 60 to 110 rpm, air flow rate 1500 l/min at 6 bar 321FS29 321FS19 321FS25 321FS15 321PD LS6872: 1 to 3 mm LS6844: 2 to 7 mm LS8080: 1 to 3 mm LS8054: 2 to 7 mm LS8034: 5 to 12 mm LS9038: 5 to 15 mm CCLUH: lubricant

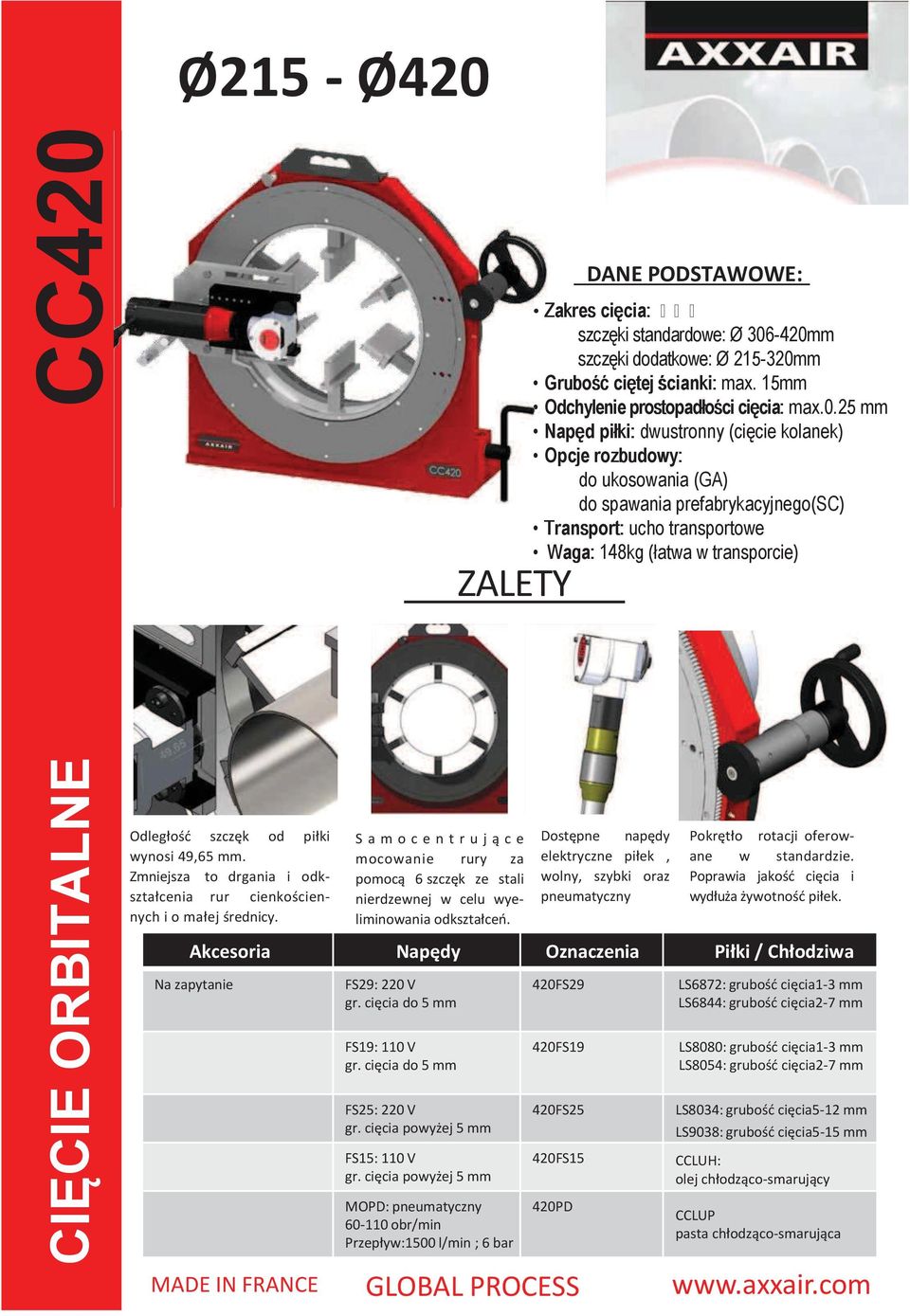

8 Ø215 - Ø420 CIĘCIE ORBITALNE CC420 Odległość szczęk od piłki wynosi 49,65 mm. Zmniejsza to drgania i odkształcenia rur cienkościennych i o małej średnicy. S a m o c e n t r u j ą c e mocowanie rury za pomocą 6 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń. Zakres cięcia:!!! szczęki standardowe: Ø mm szczęki dodatkowe: Ø mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.25 mm Napęd piłki: dwustronny (cięcie kolanek) Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Transport: ucho transportowe Waga: 148kg (łatwa w transporcie) Dostępne napędy elektryczne piłek, wolny, szybki oraz pneumatyczny Pokrętło rotacji oferowane w standardzie. Poprawia jakość cięcia i wydłuża żywotność piłek. Akcesoria Napędy Oznaczenia Piłki / Chłodziwa Na zapytanie FS29: 220 V gr. cięcia do 5 mm FS19: 110 V gr. cięcia do 5 mm FS25: 220 V gr. cięcia powyżej 5 mm FS15: 110 V gr. cięcia powyżej 5 mm MOPD: pneumatyczny obr/min Przepływ:1500 l/min ; 6 bar 420FS29 420FS19 420FS25 420FS15 420PD LS6872: grubość cięcia1-3 mm LS6844: grubość cięcia2-7 mm LS8080: grubość cięcia1-3 mm LS8054: grubość cięcia2-7 mm LS8034: grubość cięcia5-12 mm LS9038: grubość cięcia5-15 mm CCLUH: olej chłodząco-smarujący CCLUP pasta chłodząco-smarująca

9 Ø315 - Ø519 CIĘCIE ORBITALNE CC520 Odległość szczęk od piłki wynosi 50,5 mm. Zmniejsza to drgania i odkształcenia rur cienkościennych. On request S a m o c e n t r u j ą c e mocowanie rury za pomocą 6 szczęk ze stali nierdzewnej w celu wyeliminowania odkształceń. Zakres cięcia:!!! szczęki standardowe: Ø mm szczęki dodatkowe: Ø mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.4 mm Napęd piłki: dwustronny (cięcie kolanek) Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Transport: ucho transportowe Waga: 250kg Dostępne napędy elektryczne piłek, wolny, szybki oraz pneumatyczny Pokrętło rotacji oferowane w standardzie. Poprawia jakość cięcia i wydłuża żywotność piłek. Accessories Motors References Consumables FS29: 220 V Thicknesses SS < 5 mm FS19: 110 V Thicknesses FS25: 220 V Thicknesses SS > 5 mm FS15: 110 V Thicknesses SS > 5 mm MOPD: pneumatic 60 to 110 rpm, air flow rate 1500 l/min at 6 bar 520FS29 520FS19 520FS25 520FS15 520PD LS6872: 1 to 3 mm LS6844: 2 to 7 mm LS8080: 1 to 3 mm LS8054: 2 to 7 mm LS8034: 5 to 12 mm LS9038: 5 to 15 mm CCLUH: lubricant

10 Ø406 - Ø610 CIĘCIE ORBITALNE CC620 Sztywnośc układu zapewniona dzieki minimalnej odległosci 47mm piłki od szczeki mocującej Zakres cięcia: Ø mm wymiary szczęk: 406mm, 457mm,508mm, 610mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.4 mm Napęd piłki: dwustronny (cięcie kolanek) Mocowanie: pneumatyczne Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Transport: ucho transportowe Waga: 400kg Pneumatyczny napęd piłki. Pokrętło rotacji oferowane w standardzie. Poprawia jakość cięcia i wydłuża żywotność piłek. Akcesoria Napędy Oznaczenia Piłki/ Chłodziwa Na zapytanie S a m o c e n t r u j ą c e mocowanie rury za pomocą 8 szczęk ze stali nierdzewnej zaciskanych pneumatycznie. MOPD: pneumatyczny obr/min Przepływ:1500 l/min ; 6 bar 620PD LS6872: grubość cięcia 1-3 mm LS6844: grubość cięcia 27 mm LS8080: grubość cięcia 1-3 mm LS8054: grubość cięcia 2-7 mm LS8034: grubość cięcia 5-12 mm LS9038: grubość cięcia 5-15 mm CCLUH: olej chłodząco-smarujący CCLUP: pasta chłodząco-smarująca

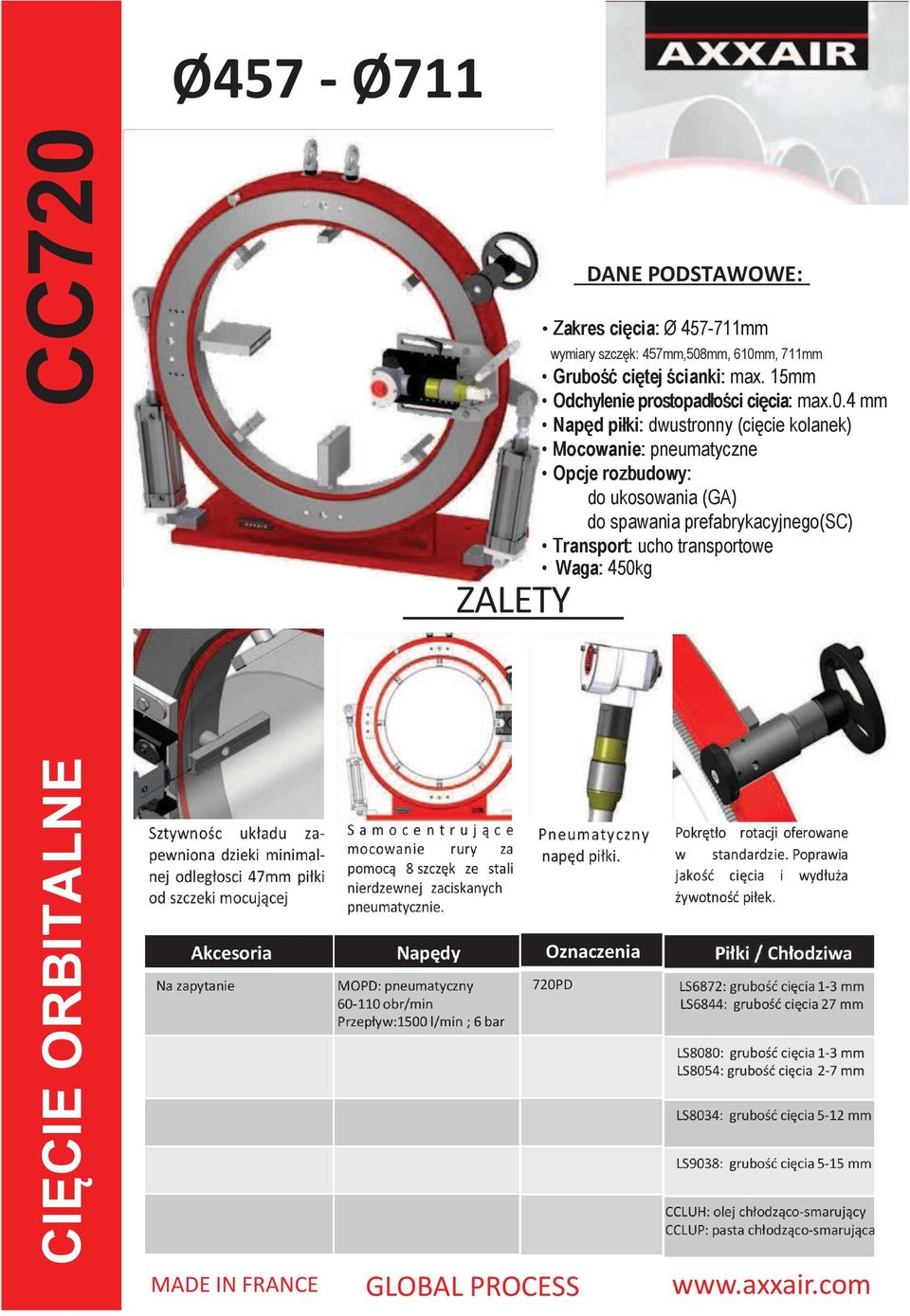

11 Ø457 - Ø711 CIĘCIE ORBITALNE CC720 Blade-jaws distance of 47 mm. Limits vibration and tube distortion On request Concentric clamping with 8 jaws in stainless steel, standard, to eliminate tube distortion Zakres Z cięcia: Ø mm wymiary szczęk: 457mm,508mm, 610mm, 711mm Grubość ciętej ścianki: max. 15mm Odchylenie prostopadłości cięcia: max.0.4 mm Napęd piłki: dwustronny (cięcie kolanek) Mocowanie: pneumatyczne Opcje rozbudowy: do ukosowania (GA) do spawania prefabrykacyjnego(sc) Transport: ucho transportowe Waga: 450kg Pneumatic motor Rotation handle as standard: extends blade life and optimizes cutting quality Accessories Motors Oznaczenia Consumables MOPD: pneumatic 60 to 110 rpm, air flow rate 1500 l/min at 6 bar 720PD LS6872: 1 to 3 mm LS6844: 2 to 7 mm LS8080: 1 to 3 mm LS8054: 2 to 7 mm LS8034: 5 to 12 mm LS9038: 5 to 15 mm CCLUH: lubricant

12 CIĘCIE ORBITALNE CC1100 Ø711 - Ø1016 Mechaniczna regulacja wysokości On request Samocentrujący zacisk rury z 16 szczękami wykonanymi ze stali nierdzewnej Zakres cięcia: Ø mm Grubość ciętej ścianki: max. 6mm Odchylenie prostopadłości cięcia: max.0.4 mm Napęd piłki: dwustronny (cięcie kolanek) Mocowanie: pneumatyczne Transport: ucho transportowe Waga: 900kg Pneumatyczne mocowanie rury Accessories Motors Oznaczenia Consumables MOPD: pneumatic 60 to 110 rpm, air flow rate 1500 l/min at 6 bar 1100PD Ręczne pokrętło obrotu z przekładnią LS6872: 1 to 3 mm LS6844: 2 to 7 mm LS8080: 1 to 3 mm LS8054: 2 to 7 mm LS8034: 5 to 12 mm LS9038: 5 to 15 mm CCLUH: lubricant

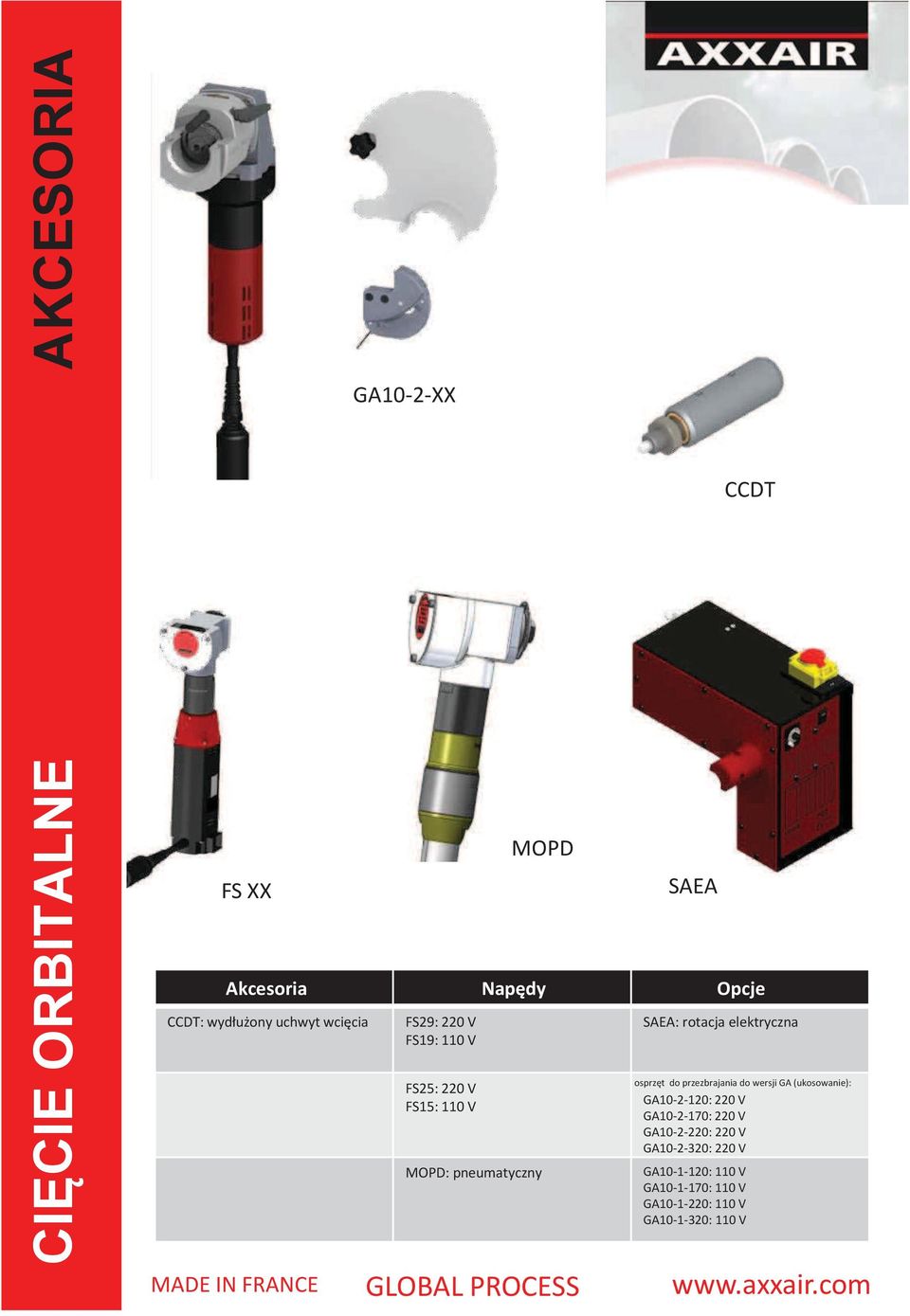

13 CIĘCIE ORBITALNE AKCESORIA FS XX Akcesoria Napędy Opcje CCDT: wydłużony uchwyt wcięcia GA10-2-XX FS29: 220 V FS19: 110 V FS25: 220 V FS15: 110 V MOPD: pneumatyczny MOPD SAEA SAEA: rotacja elektryczna osprzęt do przezbrajania do wersji GA (ukosowanie): GA : 220 V GA : 220 V GA : 220 V GA : 220 V GA : 110 V GA : 110 V GA : 110 V GA : 110 V CCDT

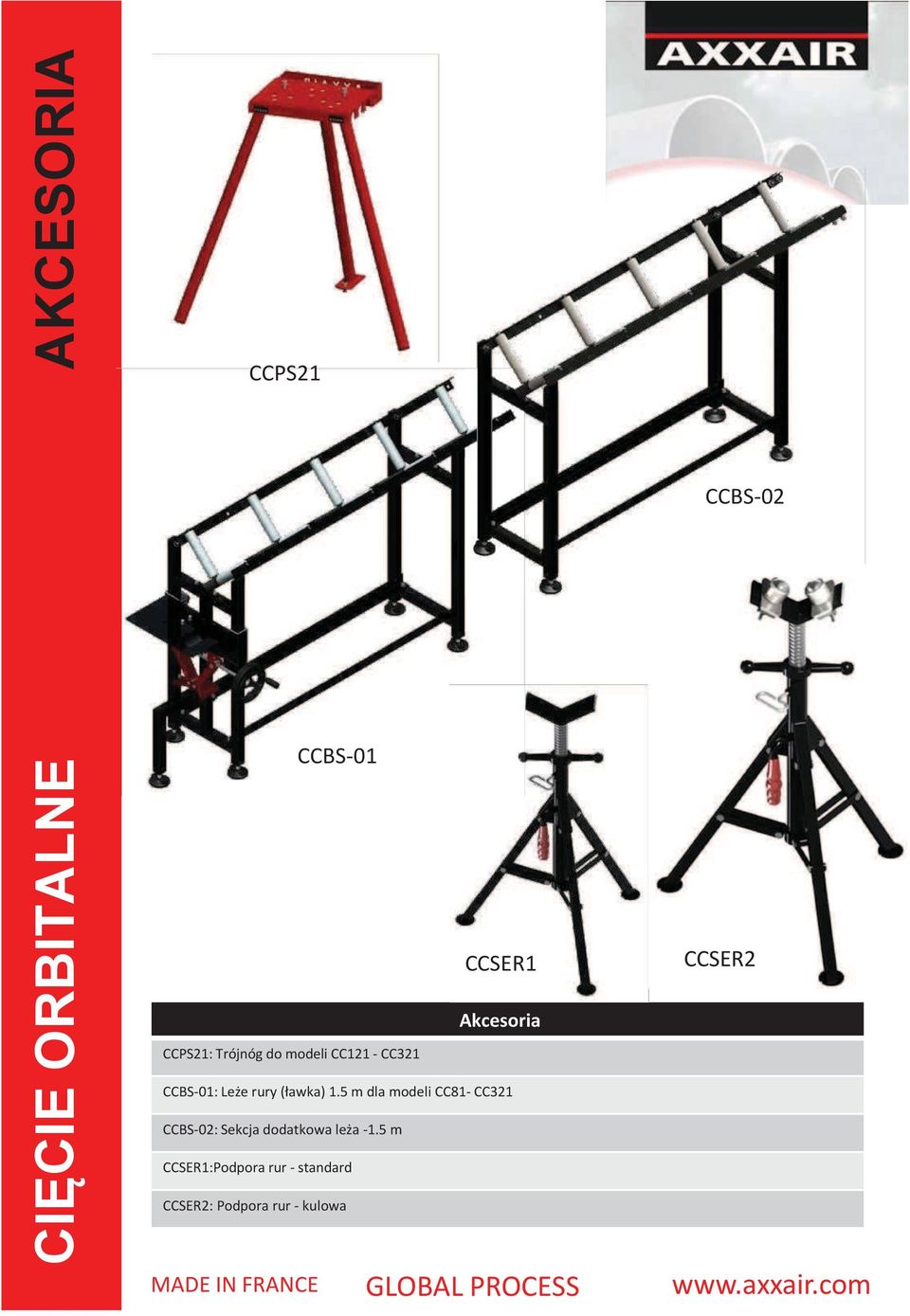

14 CIĘCIE ORBITALNE AKCESORIA CCPS21 CCBS-01 CCSER1 Akcesoria CCPS21: Trójnóg do modeli CC121 - CC321 CCBS-01: Leże rury (ławka) 1.5 m dla modeli CC81- CC321 CCBS-02: Sekcja dodatkowa leża -1.5 m CCSER1:Podpora rur - standard CCSER2: Podpora rur - kulowa CCBS-02 CCSER2

15 CIĘCIE ORBITALNE AKCESORIA Piłki: oznaczenie / opis LS63128: grubość cięcia mm LS63100: grubość cięcia mm LS6364: grubość cięcia 1-3 mm LS6872: grubość cięcia1-3 mm LS6844: grubość cięcia 2-7 mm LS8034: grubość cięcia5-12 mm LS8054: grubość cięcia 2-7 mm LS8080:grubość cięcia1-3 mm LS9038: grubość cięcia5-15 mm LC375 LC300: ukosowanie 30 LC375: ukosowanie 37.5 LC300 Fezy: oznaczenie / opis

16 CIĘCIE ORBITALNE AKCESORIA Olej CCLUH Opis CCLUH: olej chłodząco-smarujący CCLUP: pasta chłodząco-smarująca zalecana dla modeli z silnikami M21 and M11 Pasta CCLUP V

17 CIĘCIE ORBITALNE WYMIARY MASZYN H CC121 CC171 CC221 CC321 CC121ECO L CC81 H L W Ø min Ø max Gr. cięcia mm H x L x l 5 mm 1/16 78 mm 2½ Ø min Ø max Gr.cięcia mm H x L x l 5 mm 1/16 16 mm 3/8 59 mm mm mm mm mm 8 330mm 12 Ø min Ø max Gr. cięcia mm H x L x l 5 mm 1/ mm 4.5 W H L Mm x346x kg Mm x520x kg x545x kg x570x kg x636x kg Mm x520x kg W

18 CIĘCIE ORBITALNE WYMIARY MASZYN CC420 CC520 Ø min Ø max Gr.cięcia mm H x L x l 215 mm mm mm mm 20 CC620L CC720L Mm x690x kg x790x kg Ø min Ø max Gr. cięcia mm H x L x l mm mm mm mm 28 Gr. cięcia Ø min Ø max L x l x H mm mm CC mm 1016 mm max.6 mm 1890x975x kg H L Mm x1050x kg x1117x kg W

19 NOWA MARKA W NASZEJ OFERCIE E-CATALOG ECOTOM Przecinarka ECOTOM jest propozycja niskobudżetową w ofercie AXXAIR. Wyrób ten umożliwia zakup wyrobu Europejskiego w relatywnie niskich kosztach. ECOTOM jest wyprodukowany w oparciu o nasza wiedzę i wieloletnie doświadczenia. Zastosowanie dedykowanych technologii, w połaczeniu z zawężeniem grupy odbiorców docelowych, zaowocowała znaczną obniżką ceny tego urządzenia. Model ten jest dedukowany do aplikacji cienkościennych.

20 ECOTOM EC45 Nowa marka w naszej ofercie Dystand piłki od szczęt tylko 14mm, co gwarantuje sztywność przy cięciu. Akcesoria Napędy Eksploatacyjne Options Stojak K21: 1010 W, 220 VAC, Piłka LS6872: grubość cięcia 1-3 mm Pokrętło obrotu oferowane w standardzie. Wydłuża żywotność piłek i poprawia jakość cięcia. M11: 1010 W, 110 VAC, Piłka LS63100: grubość cięcia mm Zakres cięcia: Ø 21 - Ø121 Grubości scianek: do 3mm Odchylenie prostopadłości cięcia: max.0.25 mm Waga: 35 kg Idealny model dla instalatorów Roziwazanie opatentowane C z t e r o s z c z ę k o w y, samocentrujący uchwyt rur daje peność mocowania i nie powoduje odkształceń ścianek. CCLUP: pasta chłodząco-smarująca Pokrętło wcięcia wstepnego oferowane w standardzie

21 KONTAKT AXXAIR POLSKA Tel: +(48) DYSTRYBUTOR: (modele CC i GA): Zalco Sp. z o.o. ul. Bażancia Warszawa Tel: +(48) Fax: +(49) zalco@zalco.pl
