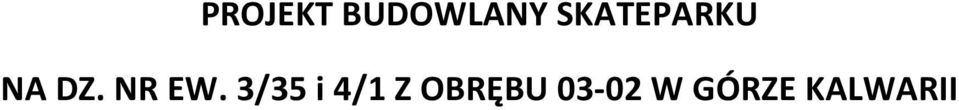

1 PROJEKT BUDOWLANY SKATEPARKU NA DZ. NR EW. 3/35 i 4/1 Z OBRĘBU W GÓRZE KALWARII

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO SKATEPARKU 1. DANE OGÓLNE W GÓRZE KALWARII 1.1 Lokalizacja Teren przeznaczony pod zabudowę stanowi działka nr ew. 3/35 i 4/1 z obrębu 0302 w Górze Kalwarii. Teren działki nr ew. 3/35 i 4/1 zabudowany jest budynkiem Zespołu Basenowego. Na terenie tej nieruchomości znajduje się również boisko do piłki nożnej i boisko do piłki siatkowej. Nieruchomość objęta jest obowiązującym Miejscowym Planem Zagospodarowania Przestrzennego, który to Plan pozwala na lokalizacje Skateparku na tym terenie. 1.2 Program użytkowy Teren na którym planowany jest skatepark jest terenem zespołu rekreacyjnobasenowego. I nadal ma on spełniać taką funkcję nie tylko z myślą o okolicznych mieszkańcach ale również turystach spoza miasta. Skatepark jako uzupełnienie tej funkcji może się stać miejscem zawodów skateboardowych. 2. DANE KONSTRUKCYJNO-MATERIAŁOWE 2.1 WZMOCNIENIE PODŁOŻA Elementy betonowe projektowane dla planowanego obiektu wymagają szczególnego sposobu posadowienia. Dla stabilniejszego ustawienia elementów projektuje się wykonanie wzmocnienia planowanej nawierzchni. Wzmocnienie polega na wykonaniu 30 cm kruszywa o

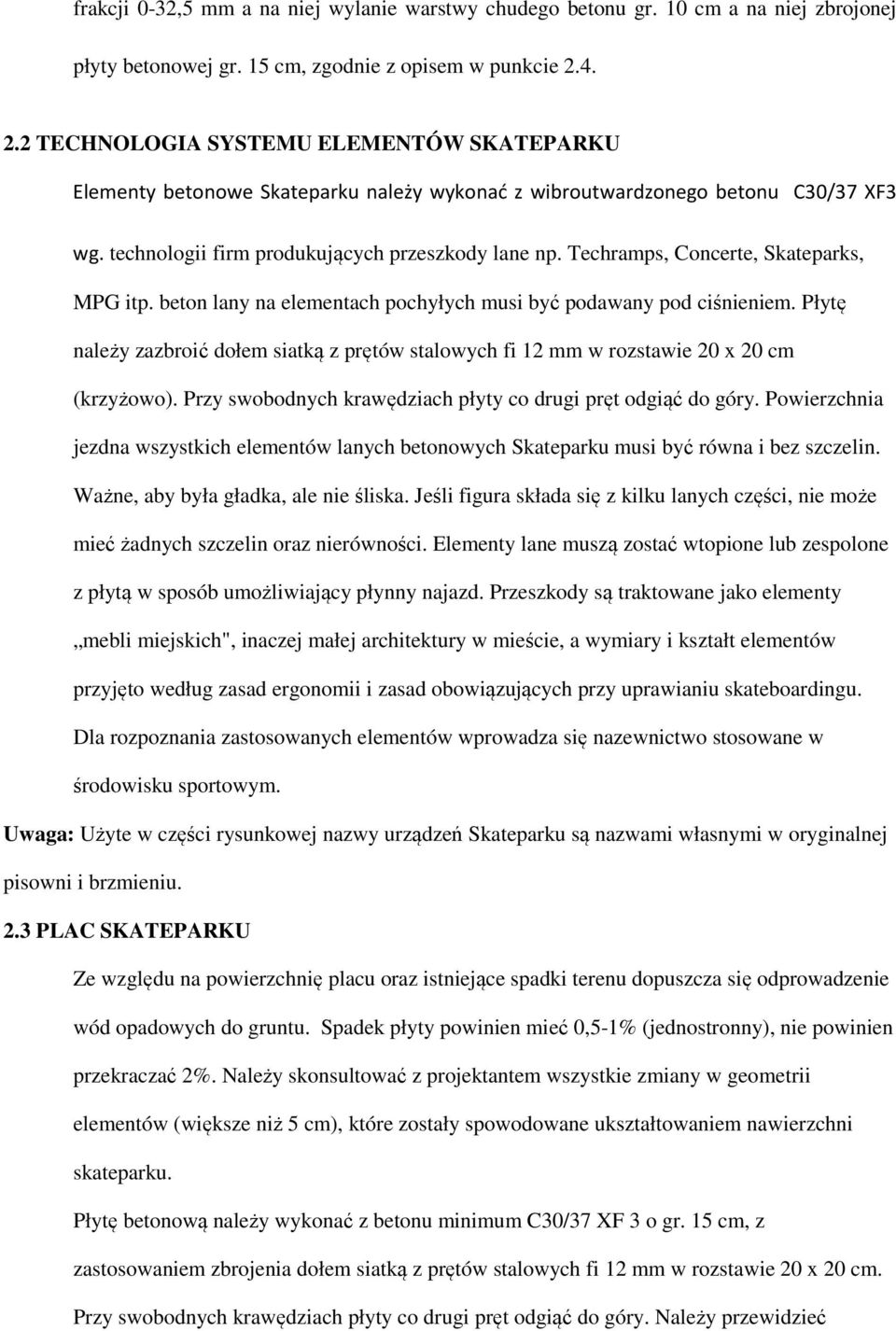

3 frakcji 0-32,5 mm a na niej wylanie warstwy chudego betonu gr. 10 cm a na niej zbrojonej płyty betonowej gr. 15 cm, zgodnie z opisem w punkcie TECHNOLOGIA SYSTEMU ELEMENTÓW SKATEPARKU Elementy betonowe Skateparku należy wykonać z wibroutwardzonego betonu C30/37 XF3 wg. technologii firm produkujących przeszkody lane np. Techramps, Concerte, Skateparks, MPG itp. beton lany na elementach pochyłych musi być podawany pod ciśnieniem. Płytę należy zazbroić dołem siatką z prętów stalowych fi 12 mm w rozstawie 20 x 20 cm (krzyżowo). Przy swobodnych krawędziach płyty co drugi pręt odgiąć do góry. Powierzchnia jezdna wszystkich elementów lanych betonowych Skateparku musi być równa i bez szczelin. Ważne, aby była gładka, ale nie śliska. Jeśli figura składa się z kilku lanych części, nie może mieć żadnych szczelin oraz nierówności. Elementy lane muszą zostać wtopione lub zespolone z płytą w sposób umożliwiający płynny najazd. Przeszkody są traktowane jako elementy mebli miejskich", inaczej małej architektury w mieście, a wymiary i kształt elementów przyjęto według zasad ergonomii i zasad obowiązujących przy uprawianiu skateboardingu. Dla rozpoznania zastosowanych elementów wprowadza się nazewnictwo stosowane w środowisku sportowym. Uwaga: Użyte w części rysunkowej nazwy urządzeń Skateparku są nazwami własnymi w oryginalnej pisowni i brzmieniu. 2.3 PLAC SKATEPARKU Ze względu na powierzchnię placu oraz istniejące spadki terenu dopuszcza się odprowadzenie wód opadowych do gruntu. Spadek płyty powinien mieć 0,5-1% (jednostronny), nie powinien przekraczać 2%. Należy skonsultować z projektantem wszystkie zmiany w geometrii elementów (większe niż 5 cm), które zostały spowodowane ukształtowaniem nawierzchni skateparku. Płytę betonową należy wykonać z betonu minimum C30/37 XF 3 o gr. 15 cm, z zastosowaniem zbrojenia dołem siatką z prętów stalowych fi 12 mm w rozstawie 20 x 20 cm. Przy swobodnych krawędziach płyty co drugi pręt odgiąć do góry. Należy przewidzieć

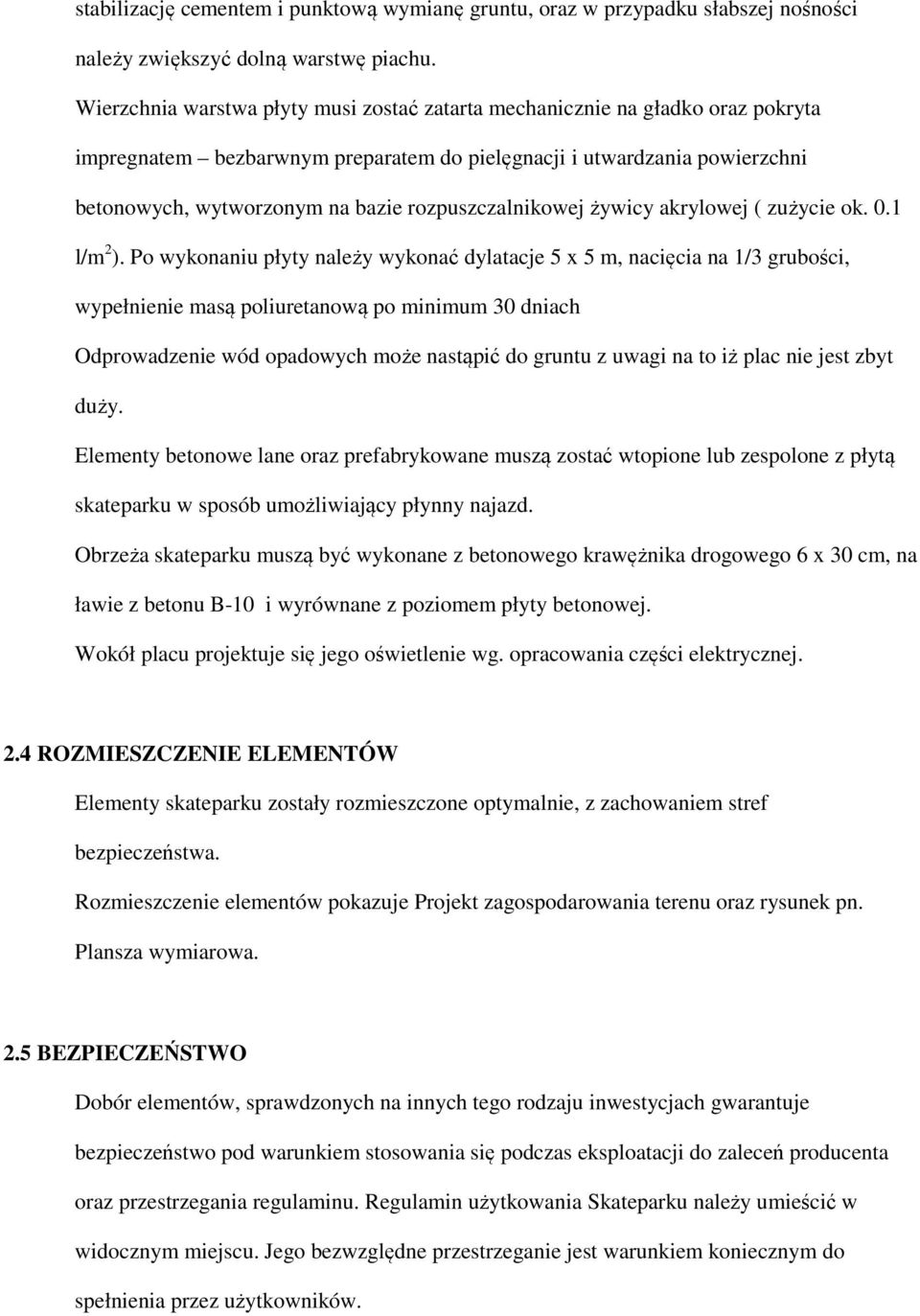

4 stabilizację cementem i punktową wymianę gruntu, oraz w przypadku słabszej nośności należy zwiększyć dolną warstwę piachu. Wierzchnia warstwa płyty musi zostać zatarta mechanicznie na gładko oraz pokryta impregnatem bezbarwnym preparatem do pielęgnacji i utwardzania powierzchni betonowych, wytworzonym na bazie rozpuszczalnikowej żywicy akrylowej ( zużycie ok. 0.1 l/m 2 ). Po wykonaniu płyty należy wykonać dylatacje 5 x 5 m, nacięcia na 1/3 grubości, wypełnienie masą poliuretanową po minimum 30 dniach Odprowadzenie wód opadowych może nastąpić do gruntu z uwagi na to iż plac nie jest zbyt duży. Elementy betonowe lane oraz prefabrykowane muszą zostać wtopione lub zespolone z płytą skateparku w sposób umożliwiający płynny najazd. Obrzeża skateparku muszą być wykonane z betonowego krawężnika drogowego 6 x 30 cm, na ławie z betonu B-10 i wyrównane z poziomem płyty betonowej. Wokół placu projektuje się jego oświetlenie wg. opracowania części elektrycznej. 2.4 ROZMIESZCZENIE ELEMENTÓW Elementy skateparku zostały rozmieszczone optymalnie, z zachowaniem stref bezpieczeństwa. Rozmieszczenie elementów pokazuje Projekt zagospodarowania terenu oraz rysunek pn. Plansza wymiarowa. 2.5 BEZPIECZEŃSTWO Dobór elementów, sprawdzonych na innych tego rodzaju inwestycjach gwarantuje bezpieczeństwo pod warunkiem stosowania się podczas eksploatacji do zaleceń producenta oraz przestrzegania regulaminu. Regulamin użytkowania Skateparku należy umieścić w widocznym miejscu. Jego bezwzględne przestrzeganie jest warunkiem koniecznym do spełnienia przez użytkowników.

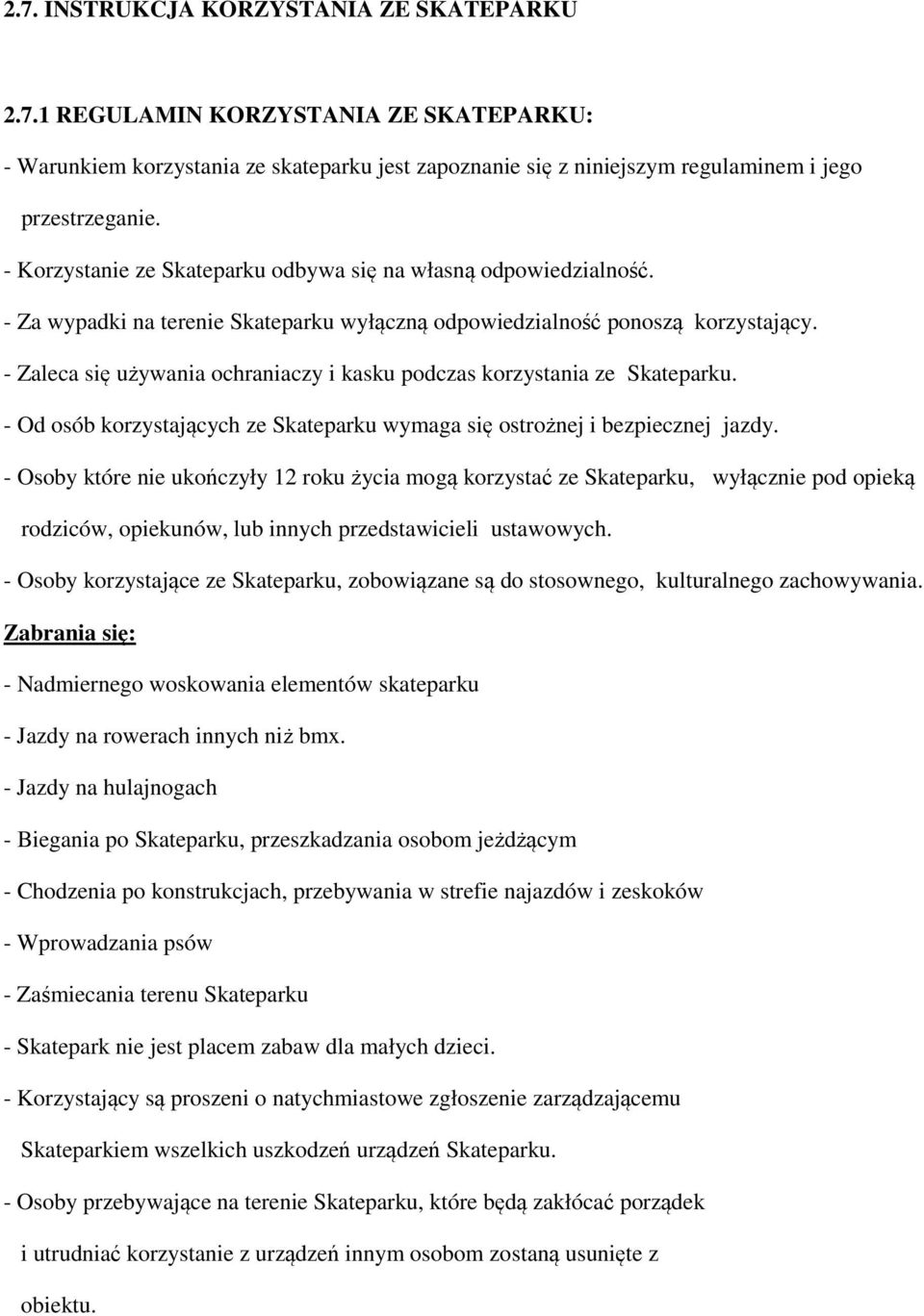

5 2.7. INSTRUKCJA KORZYSTANIA ZE SKATEPARKU REGULAMIN KORZYSTANIA ZE SKATEPARKU: - Warunkiem korzystania ze skateparku jest zapoznanie się z niniejszym regulaminem i jego przestrzeganie. - Korzystanie ze Skateparku odbywa się na własną odpowiedzialność. - Za wypadki na terenie Skateparku wyłączną odpowiedzialność ponoszą korzystający. - Zaleca się używania ochraniaczy i kasku podczas korzystania ze Skateparku. - Od osób korzystających ze Skateparku wymaga się ostrożnej i bezpiecznej jazdy. - Osoby które nie ukończyły 12 roku życia mogą korzystać ze Skateparku, wyłącznie pod opieką rodziców, opiekunów, lub innych przedstawicieli ustawowych. - Osoby korzystające ze Skateparku, zobowiązane są do stosownego, kulturalnego zachowywania. Zabrania się: - Nadmiernego woskowania elementów skateparku - Jazdy na rowerach innych niż bmx. - Jazdy na hulajnogach - Biegania po Skateparku, przeszkadzania osobom jeżdżącym - Chodzenia po konstrukcjach, przebywania w strefie najazdów i zeskoków - Wprowadzania psów - Zaśmiecania terenu Skateparku - Skatepark nie jest placem zabaw dla małych dzieci. - Korzystający są proszeni o natychmiastowe zgłoszenie zarządzającemu Skateparkiem wszelkich uszkodzeń urządzeń Skateparku. - Osoby przebywające na terenie Skateparku, które będą zakłócać porządek i utrudniać korzystanie z urządzeń innym osobom zostaną usunięte z obiektu.

6 Telefony alarmowe: Pogotowie ratunkowe 999 (tel. kom 112) Straż pożarna 998 Policja 997 Powyższa instrukcja winna być dołączona w formie trwałej do elementów Skateparku. Instrukcję należy umieścić w widocznym miejscu 2.8 INNE WYTYCZNE WYKONAWCZE Transport: Ze względu na dużą kruchość powłoki betonowej zaleca się zachowanie szczególnej ostrożności podczas transportu elementów. Ze względu na duży ciężar i gabaryty elementów przy ich rozładunku i załadunku należy używać dźwigu (na haku powiesić pasy oraz odpowiednią uprząż wkręcaną w elementy). Na przygotowanych platformach należy ułożyć palety na których oparte zostają elementy. Przy transporcie elementy zamocować pasami do platform transportowych. Zaleca się zachowanie znacznych odległości między elementami (na platformie) podczas transportu. Montaż: Montaż odbywa się za pomocą dźwigu i jest procesem długotrwałym. Przy montażu należy zachować szczególną ostrożność i precyzję. Przed przystawieniem jednego elementu do drugiego krawędzie i powierzchnie styku zaleca się zabezpieczyć przed uszczerbieniem silikonem. Powstałe (ewentualne) niewielkie uszkodzenia elementów naprawić masami B10 oraz żywicami polimerowymi. Większe uszkodzenie elementu kwalifikuje go do bezwzględnej wymiany. Opracował: Projektant architektura: Projektant konstrukcja: inż. Łukasz Romaniuk mgr inż. arch. Jacek Kapusta mgr inż. Ryszard Mieszalski upr. bud. nr UAN-II-K-8386/137/86 upr. bud. nr GT.VI-8386/4/78 Sprawdzający architektura: Sprawdzający konstrukcja: mgr inż. arch. Tadeusz Derlatka mgr inż. Stanisław Borkowski upr. bud. nr 148/70 upr. bud. nr 21/Ww/73
