1 INSTALACJA, KONSERWACJA I OBSŁUGA INSTRUKCJA OBSŁUGI AGREGATÓW POMPOWYCH TYP: RL I FP 1

2 Do wszystkich modeli można stosować olej opałowy testowany i atestowany zgodne z DIN część 1, Ausgabe

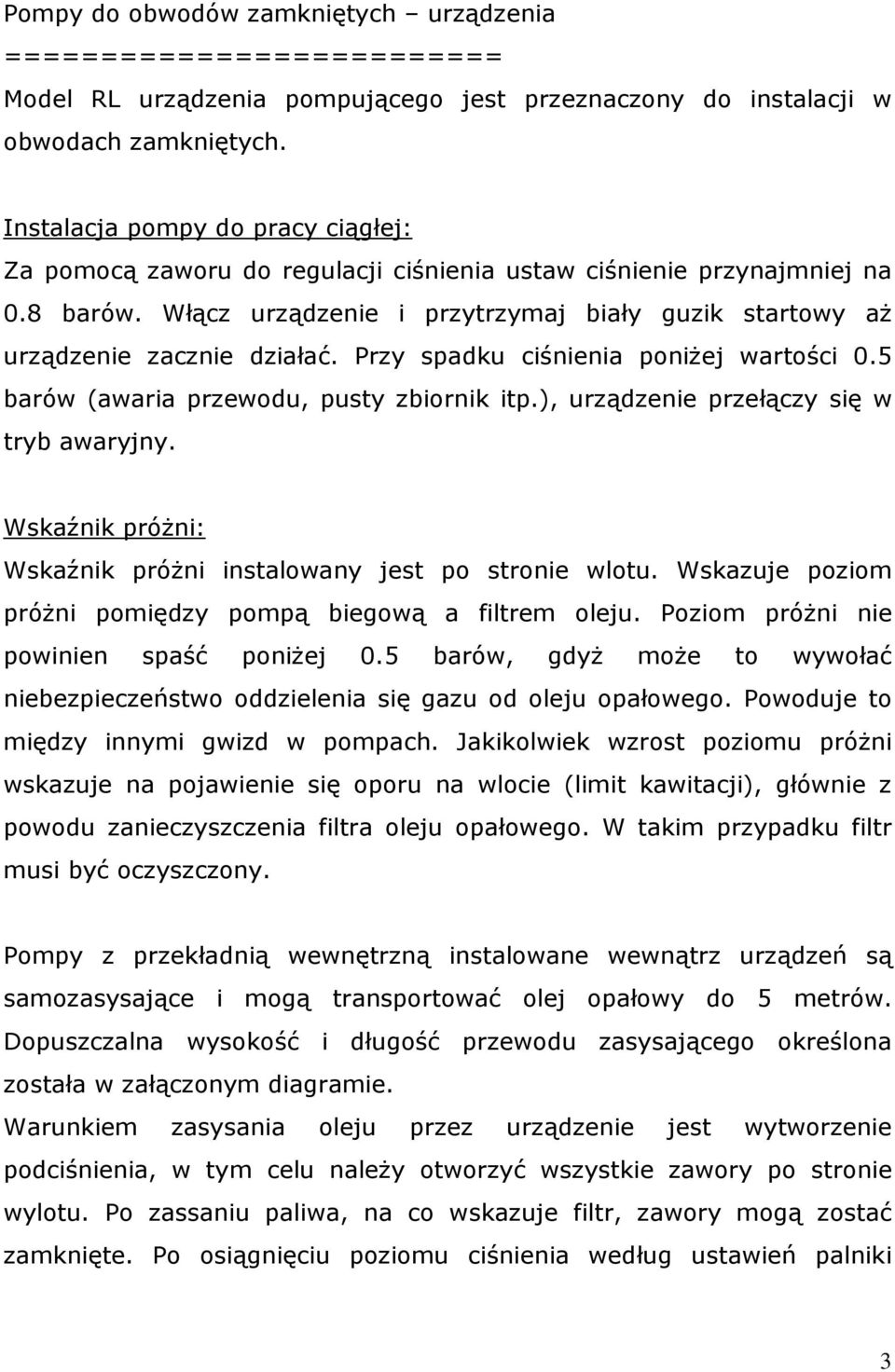

3 Pompy do obwodów zamkniętych urządzenia ========================== Model RL urządzenia pompującego jest przeznaczony do instalacji w obwodach zamkniętych. Instalacja pompy do pracy ciągłej: Za pomocą zaworu do regulacji ciśnienia ustaw ciśnienie przynajmniej na 0.8 barów. Włącz urządzenie i przytrzymaj biały guzik startowy aż urządzenie zacznie działać. Przy spadku ciśnienia poniżej wartości 0.5 barów (awaria przewodu, pusty zbiornik itp.), urządzenie przełączy się w tryb awaryjny. Wskaźnik próżni: Wskaźnik próżni instalowany jest po stronie wlotu. Wskazuje poziom próżni pomiędzy pompą biegową a filtrem oleju. Poziom próżni nie powinien spaść poniżej 0.5 barów, gdyż może to wywołać niebezpieczeństwo oddzielenia się gazu od oleju opałowego. Powoduje to między innymi gwizd w pompach. Jakikolwiek wzrost poziomu próżni wskazuje na pojawienie się oporu na wlocie (limit kawitacji), głównie z powodu zanieczyszczenia filtra oleju opałowego. W takim przypadku filtr musi być oczyszczony. Pompy z przekładnią wewnętrzną instalowane wewnątrz urządzeń są samozasysające i mogą transportować olej opałowy do 5 metrów. Dopuszczalna wysokość i długość przewodu zasysającego określona została w załączonym diagramie. Warunkiem zasysania oleju przez urządzenie jest wytworzenie podciśnienia, w tym celu należy otworzyć wszystkie zawory po stronie wylotu. Po zassaniu paliwa, na co wskazuje filtr, zawory mogą zostać zamknięte. Po osiągnięciu poziomu ciśnienia według ustawień palniki 3

4 olejowe muszą mieć zapewnione odpowietrzenie tak, aby słup oleju był cały czas dokładnie nad palnikami. Przewód nadciśnieniowy: Podczas używania kilku zbiorników przewód nadciśnieniowy MUSI być zawsze podłączony do zbiornika, z którego pobierany jest olej opałowy. Model PL 0-4 Wyposażony jest we wbudowany kątowy zawór nadciśnieniowy i upustowy, który, zgodnie ze specyfikacją VbF, powinien być podłączony do przewodu zwrotnego. Do kątowego zaworu nadciśnieniowego i upustowego dołączony jest pierścień. Po przekręceniu w prawo do pozycji podstawowej nastawia zawór nadciśnieniowy. Kiedy pierścień jest poluzowany przez obrót w lewo, zawór służy do opróżnienia całej instalacji, która zostaje w ten sposób rozszczelniona. W normalnej pozycji pierścień jest zawsze przekręcony w prawo do końca. Model RL 5-7 W tym modelu pompy wyposażone są w zawór nadciśnieniowy wbudowany w mechanizm pompy i ustawiony na 6 barów. Przewód ciśnieniowy powinien być podłączony zgodnie ze specyfikacją VbF. Równoległa instalacja palników olejowych Modele pomp RL lub RL ZW ZU : model RL jest dodatkowo wyposażony we wbudowany przekaźnik opóźnień czasowych. Jest to wymagane, aby umożliwić wytworzenie się odpowiedniego ciśnienia operacyjnego. Jeżeli ciśnienie spadnie albo, gdy nie będzie dostępna wystarczająca ilość oleju, urządzenie automatycznie przełączy się w tryb awaryjny. 4

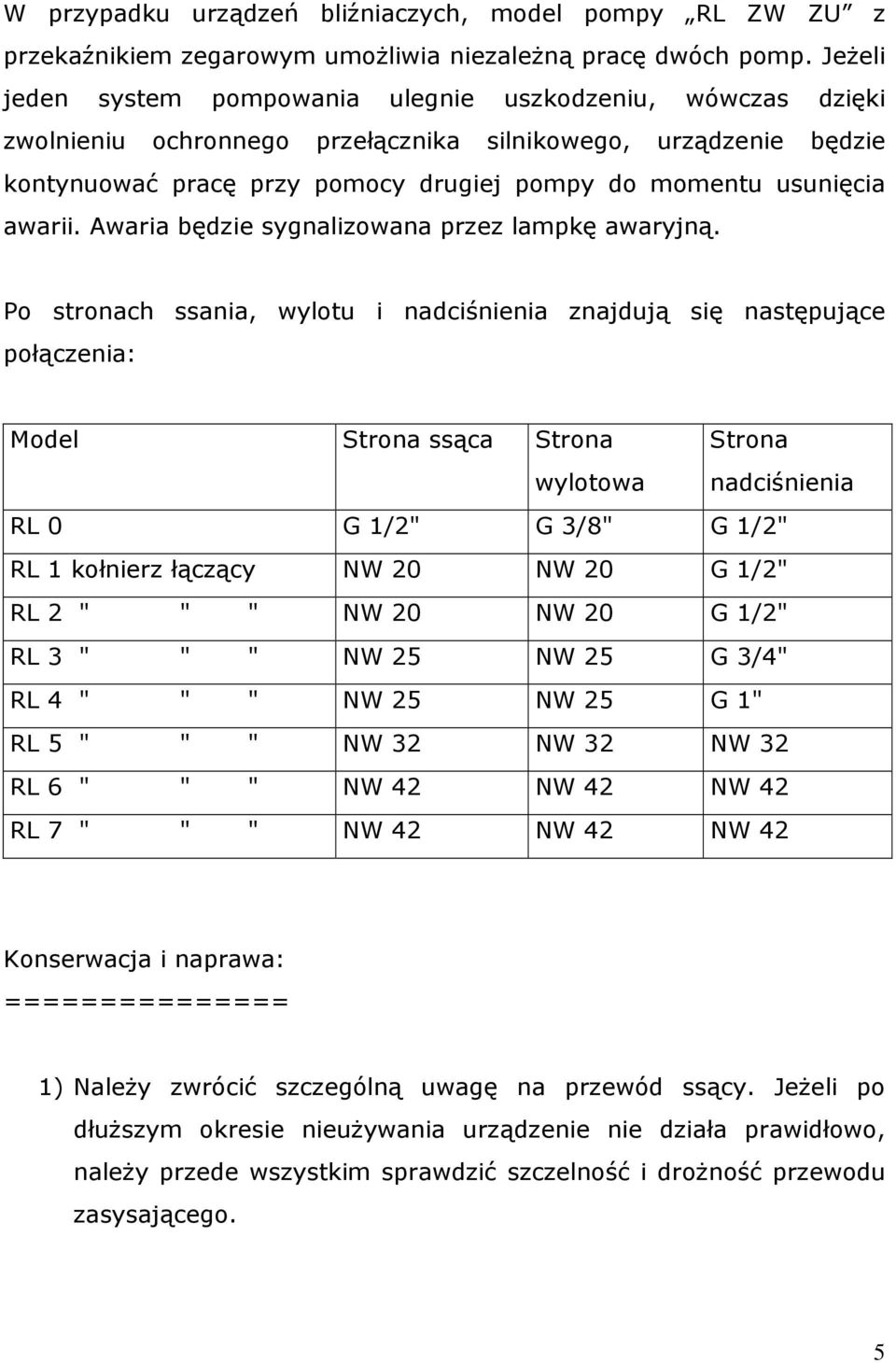

5 W przypadku urządzeń bliźniaczych, model pompy RL ZW ZU z przekaźnikiem zegarowym umożliwia niezależną pracę dwóch pomp. Jeżeli jeden system pompowania ulegnie uszkodzeniu, wówczas dzięki zwolnieniu ochronnego przełącznika silnikowego, urządzenie będzie kontynuować pracę przy pomocy drugiej pompy do momentu usunięcia awarii. Awaria będzie sygnalizowana przez lampkę awaryjną. Po stronach ssania, wylotu i nadciśnienia znajdują się następujące połączenia: Model Strona ssąca Strona wylotowa Strona nadciśnienia RL 0 G 1/2" G 3/8" G 1/2" RL 1 kołnierz łączący NW 20 NW 20 G 1/2" RL 2 " " " NW 20 NW 20 G 1/2" RL 3 " " " NW 25 NW 25 G 3/4" RL 4 " " " NW 25 NW 25 G 1" RL 5 " " " NW 32 NW 32 NW 32 RL 6 " " " NW 42 NW 42 NW 42 RL 7 " " " NW 42 NW 42 NW 42 Konserwacja i naprawa: =============== 1) Należy zwrócić szczególną uwagę na przewód ssący. Jeżeli po dłuższym okresie nieużywania urządzenie nie działa prawidłowo, należy przede wszystkim sprawdzić szczelność i drożność przewodu zasysającego. 5

6 2) Filtr oleju należy systematycznie czyścić poprzez czyszczenie wkładu filtru. Dokładnie ułóż pierścień izolacyjny w pojemniku na filtr. Wysokość zasysania w metrach Diagram zasysania pompowych agregatów zasilających SIMKA na olej opałowy zgodnie z DIN Modele RL 0 RL 7 LIMIT KAWITACJI Długość przewodu zasysającego w metrach 6

7 Przykłady zastosowań: 1 = obwód zamknięty urządzenia pompującego, model RL 2 = przewód zasilający 3 = zawór urządzenia podtrzymującego ciśnienie, model DHV l 4 = przewód powrotny 5 = przewód nadciśnieniowy 1 = obwód zamknięty urządzenia pompującego, model RL 2 = przewód zasilający 3 = zawór urządzenia podtrzymującego ciśnienie, model DHV l 4 = przewód powrotny 5 = przewód nadciśnieniowy Akcesoria: 7

8 ============ Wanna na olej: Rozmiar I dla typów RL 0 RL 2 (około 610 x 255 x 230 mm) Rozmiar II dla typów RL 3 oraz RL 4 oraz RL 0 ZW RL 4 ZW (około 880 x 255 x 230 mm) Zawór pływakowy do elektrycznego wyłączania agregatu. Zawór utrzymujący ciśnienie : typ DRV Art Nr. Model Flow rate Connection Standard pressure rate (*) MRED019 VALV. REG. BPE L/H 3/8 i 1-4 bar MRED020 VALV. REG. BGE L/H 1/2 i 1-4 bar MRED021 VALV. REG. BGHE L/H 3/4 i 1-4 bar MRED022 VALV. REG.FDR 20 E L/H DN bar MRED023 VALV. REG.FDR 25 E L/H DN bar MRED024 VALV. REG.FDR 32 E L/H DN bar (*) other versions: 0,8-1,5; 2-9; 6-25; bar Manometer not included 8

9 Discontinuous working accessory for 1 pump versions SRL001 This system is included in double pump versions 9

10 Pompy zasilające Urządzenia Model FP pompy zasilającej jest przeznaczony do transportu między zbiornikami i jest regulowany za pomocą wyłącznika pływakowego. Instalacja i uruchamianie: model FP: Urządzenie pompujące powinno być montowane jak najbliżej zbiornika z olejem opałowym. Strony wlotu i wylotu zostały wyposażone w następujące połączenia: Strona ssąca Strona wylotowa Strona nadciśnienia FP 10 G 1/2" G 3/8" G 1/2" FP 23 G 1/2" G 1/2" G 1/2" FP 41 G 1/2" G 1/2" G 1/2" FP 90 G 3/4" G 1 G 3/4" FP 120 G 1" G 1" G 1" FP 240 kołnierz łączący NW 32 NW 32 NW 32 FP 360 " " " NW 42 NW 42 NW 42 FP 570 " " " NW 42 NW 42 NW 42 Wskaźnik próżni: Wskaźnik próżni instalowany jest po stronie wlotu. Wskazuje poziom próżni pomiędzy pompą biegową a filtrem oleju. Poziom próżni nie powinien spaść poniżej 0.5 barów, gdyż może to spowodować niebezpieczeństwo oddzielenia się gazu od oleju opałowego. Powoduje to między innymi gwizd w pompach. Jakikolwiek wzrost poziomu próżni 10

11 wskazuje na pojawienie się oporu na wlocie (limit kawitacji), głównie z powodu zanieczyszczenia filtra oleju opałowego. W takim przypadku filtr musi być oczyszczony. Pompy z przekładnią wewnętrzną instalowane wewnątrz urządzeń są samozasysające i mogą transportować olej opałowy do 5 metrów. Dopuszczalna wysokość i długość przewodu zasysającego określona została w załączonym diagramie. Konserwacja i naprawa: =============== 1) Należy zwrócić szczególną uwagę na przewód ssący. Jeżeli po dłuższym okresie nieużywania urządzenie nie działa prawidłowo, należy przede wszystkim sprawdzić szczelność i drożność przewodu ssącego. 2) Filtr oleju należy okresowo czyścić poprzez oczyszczanie wkładu filtru. Dokładnie ułóż pierścień izolacyjny w pojemniku na filtr. Diagram zasysania pompowych agregatów zasilających SIMKA na olej opałowy zgodnie z DIN Modele FP Wysokość zaysania w metrach LIMIT KAWITACJI Długość przewodu zasysającego w metrach 11

12 Przykład zastosowania: Oznaczenia: 1 = Pompa zasilająca, model FP 2 = Zbiornik 3 = Zbiornik pośredni 4 = Przewód zasysający 5 = Przewód nadciśnieniowy 6 = Przewód przelewowy 7 = Zawór pływakowy 8 = Przewód zasilający 9 = Przewód regulujący 12

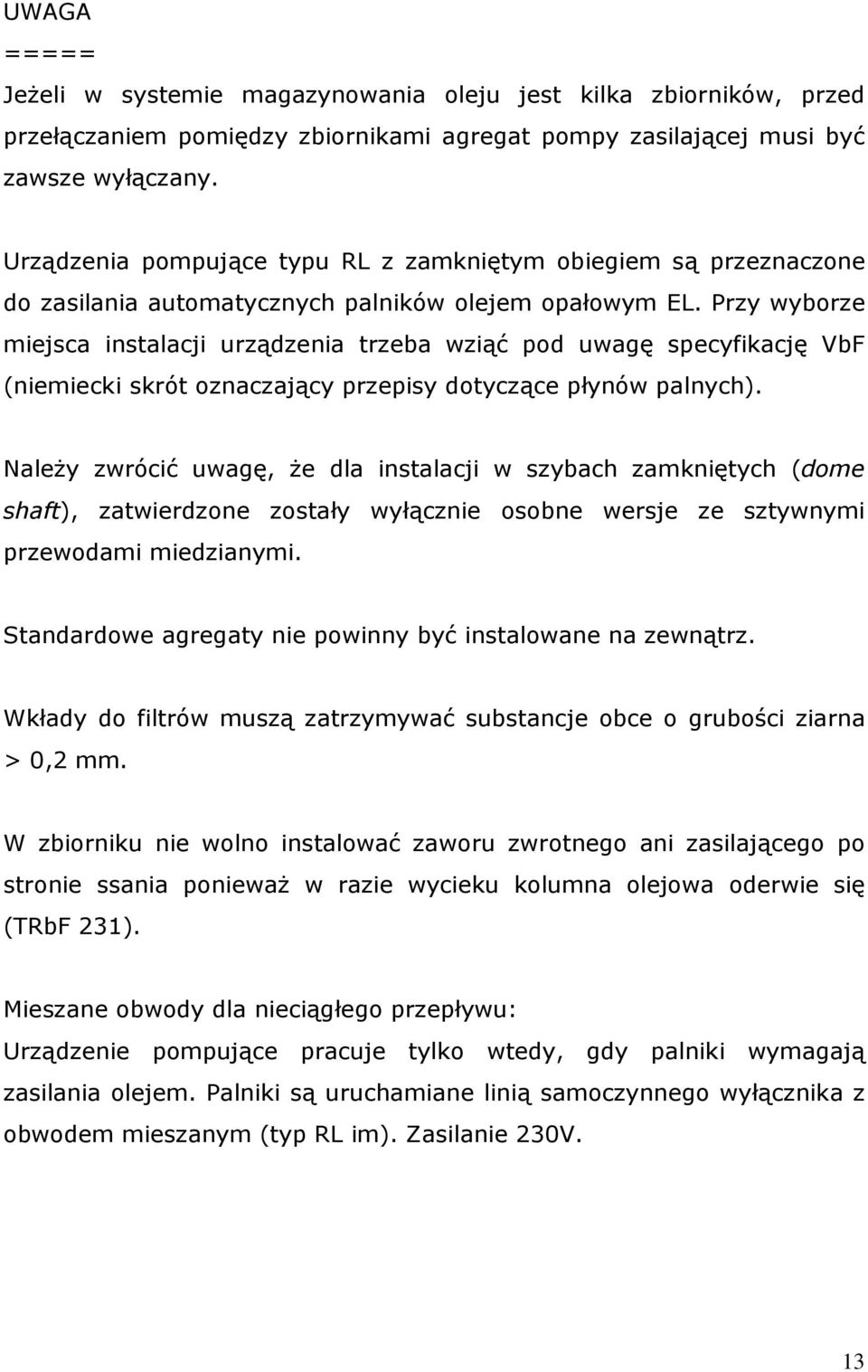

13 UWAGA ===== Jeżeli w systemie magazynowania oleju jest kilka zbiorników, przed przełączaniem pomiędzy zbiornikami agregat pompy zasilającej musi być zawsze wyłączany. Urządzenia pompujące typu RL z zamkniętym obiegiem są przeznaczone do zasilania automatycznych palników olejem opałowym EL. Przy wyborze miejsca instalacji urządzenia trzeba wziąć pod uwagę specyfikację VbF (niemiecki skrót oznaczający przepisy dotyczące płynów palnych). Należy zwrócić uwagę, że dla instalacji w szybach zamkniętych (dome shaft), zatwierdzone zostały wyłącznie osobne wersje ze sztywnymi przewodami miedzianymi. Standardowe agregaty nie powinny być instalowane na zewnątrz. Wkłady do filtrów muszą zatrzymywać substancje obce o grubości ziarna > 0,2 mm. W zbiorniku nie wolno instalować zaworu zwrotnego ani zasilającego po stronie ssania ponieważ w razie wycieku kolumna olejowa oderwie się (TRbF 231). Mieszane obwody dla nieciągłego przepływu: Urządzenie pompujące pracuje tylko wtedy, gdy palniki wymagają zasilania olejem. Palniki są uruchamiane linią samoczynnego wyłącznika z obwodem mieszanym (typ RL im). Zasilanie 230V. 13

14 Typy RL ZW ZU zawsze są dostarczane z mieszanym obwodem dla nieciągłego przepływu. Napęd palników za pomocą automatycznej linii elektrycznej. Połączenie dla zdalnej sygnalizacji awarii 230V. Instalacja, konserwacja i uruchamianie muszą być przeprowadzone przez autoryzowany serwis. System ochronny: IP 50 Podlega zmianom technicznym AFRISO-EURO-DYNAMIKA Szałsza, ul. Kościelna Czekanów tel. (32) dział handlowy fax (32) info@afriso.pl 14
