lockdata S zamek elektroniczny wersja zbliżeniowa

Transkrypt

1 lockdata S zamek elektroniczny wersja zbliżeniowa

2 Spis treści 1. WIADOMOŚCI OGÓLNE Ogólna charakterystyka i przeznaczenie zamka lockdata S Wyposażenie Oznaczenie typu i wersji elektronicznego zamka lockdata S MONTAŻ ZAMKA lockdata S NA DRZWIACH Przygotowanie zamka lockdata S do zamontowania na drzwiach Przygotowanie drzwi do zamontowania zamka Montaż końcowy ZAMEK W WERSJI ZBLIŻENIOWEJ Ogólna charakterystyka zamka lockdata S w wersji zbliżeniowej Przyjęte rozwiązania Możliwości systemu lockdata S w wersji zbliżeniowej Obsługa zamka przez użytkownika Sygnalizacja działania zamka Opis funkcjonalny tworzenia systemu zamków Programowanie elektronicznego zamka lockdata S Programowanie zamka z klawiatury Współpraca systemu zamków z komputerem ZDALNE OTWIERANIE ZAMKA AWARYJNE OTWARCIE ZAMKA ZASILANIE ZAMKA Zasilanie baterne Zasilanie sieciowe DANE TECHNICZNE Wersja:

3 1. WIADOMOŚCI OGÓLNE 1.1. Ogólna charakterystyka i przeznaczenie zamków lockdata S. czujnik optyczny wskaźnik kontrolny (LED trójkolorowy) Elektroniczny zamek cyfrowy lockdata S stosowany jest do ochrony pomieszczeń w: bankach biurach hotelach firmach instytucjach biurach projektów szpitalach domach prywatnych a w szczególności do kontroli wejść pracowniczych, wejść do magazynów, pomieszczeń kasowych, laboratoryjnych, pomieszczeń zarządzania i sterowania procesami technologicznymi, pomieszczeń serwerów sieciowych, archiwów itp. klawiatura klamka Zamek cyfrowy lockdata S ma następujące zalety: możliwość samodzielnego montażu przez użytkownika dostosowanie do standardowych drzwi dostosowanie do stolarki aluminiowej (szerokość zamka tylko 40mm) współpraca z zamkami mechanicznymi o dowolnej szerokości ( dormas od 25mm) nie wymaga okablowania własne zasilanie z 4 szt. baterii LR6/AA możliwość zasilania zewnętrznego (z sieci) programowanie przez użytkownika 1.2. Wyposażenie. Opakowanie zamka cyfrowego lockdata S zawiera: 1. Zamek cyfrowy lockdata S (wygląd patrz punkt 1.1) interfejs komunikacyjny Elektroniczny zamek cyfrowy lockdata S jest wykonany w najnowocześniejszej technologii mikroprocesorowej. Eksploatacja zamka zgodna z niniejszą instrukcją pozwoli na bezawaryjną i długotrwałą pracę. Dziękujemy za zakup, życzymy satysfakcji z użytkowania zamka lockdata S. Dla uzyskania biegłości w jego użytkowaniu należy przed przystąpieniem do montażu i eksploatacji przeczytać uważnie tę instrukcję obsługi. Elektroniczny zamek cyfrowy lockdata S jest przeznaczony do kontroli dostępu do pomieszczeń wymagających ochrony przed osobami niepowołanymi. Wstęp do tych pomieszczeń jest możliwy tylko dla osób znających kody dostępu zamka cyfrowego lub posiadających właściwe karty. 2. Baterie LR6/AA 1,5V 4 szt. w blisterze 3. Klamka wewnętrzna z szyldem 1 szt. (opcja)* 4. Szyld dla wkładki zamka typu np. YETI 2 szt. (opcja)* 5. Instrukcja obsługi i Karta gwarancyjna 6. Trzpień kwadratowy 8x8mm długość ok. 120mm 1 szt. 7. Klucz imbusowy 3x13x175mm do skręcania zamka 1 szt. 8. Zestaw wkrętów montażowych 9. Zasilacz z listwą zaciskową (opcja)* *określone przy zamówieniu 4 lockdata S 5

4 1.3. Oznaczenie typu i wersji elektronicznego zamka lockdata S. typ zamka przeznaczenie D drzwi H hotel klawiatura 0 bez klawiatury K klawiatura karta identyfikacyjna 0 brak G karta UNIQUE (G3W) H karta HITAG M karta MIFARE 2. MONTAŻ ZAMKA lockdata S NA DRZWIACH Zamek elektroniczny jest przeznaczony do drzwi posiadających standardowy zamek mechaniczny z bębenkiem typu np. Yale, umożliwiający cofanie rygla klamki przy pomocy klucza. Przed przystąpieniem do montażu należy zapoznać się z niniejszą instrukcją Przygotowanie zamka lockdata S do zamontowania na drzwiach. UWAGA! Zamek lockdata S produkowany jest w dwóch wersjach kierunkowych: lewostronnej albo prawostronnej. Przed zakupem należy określić kierunek zamka. Zamek lewostronny jest przeznaczony do montażu na drzwiach otwierających się w lewą stronę (patrząc od strony, od której ma być zamontowany zamek). Odwrotnie w przypadku, gdy zamek lockdata S jest prawostronny (patrz rysunek). biometria 0 brak P czytnik linii papilarnych interfejs 0 brak R RS_TTL (sonda) S RS485 P przewód zdalnego sterowania czujnik ruchu 0 brak C czujnik PIR wersja handlowa rodzaj uchwytu K klamka kierunek uchwytu L lewy R prawy kolor obudowy 1 anoda naturalna, plastik ciemnoszary, klawiatura jasnoszara 2 anoda naturalna, plastik jasnoszary, klawiatura jasnoszara 3 anoda naturalna, plastik ciemnoszary, klawiatura ciemnoszara 4 anoda naturalna, plastik jasnoszary, klawiatura ciemnoszara 5 anoda oliwkowa, plastik ciemnobeżowy, klawiatura oliwkowa 6 anoda oliwkowa, plastik jasnonobeżowy, klawiatura oliwkowa 7 anoda złota, plastik ciemnobeżowy, klawiatura oliwkowa. zamek lewostronny zamek prawostronny Wykonaj czynności opisane poniżej: przygotuj baterie do włożenia do pojemnika (odpakuj), obróć o kąt ok. 20 wewnętrzne gniazdo na trzpień 8x8mm 6 lockdata S 7

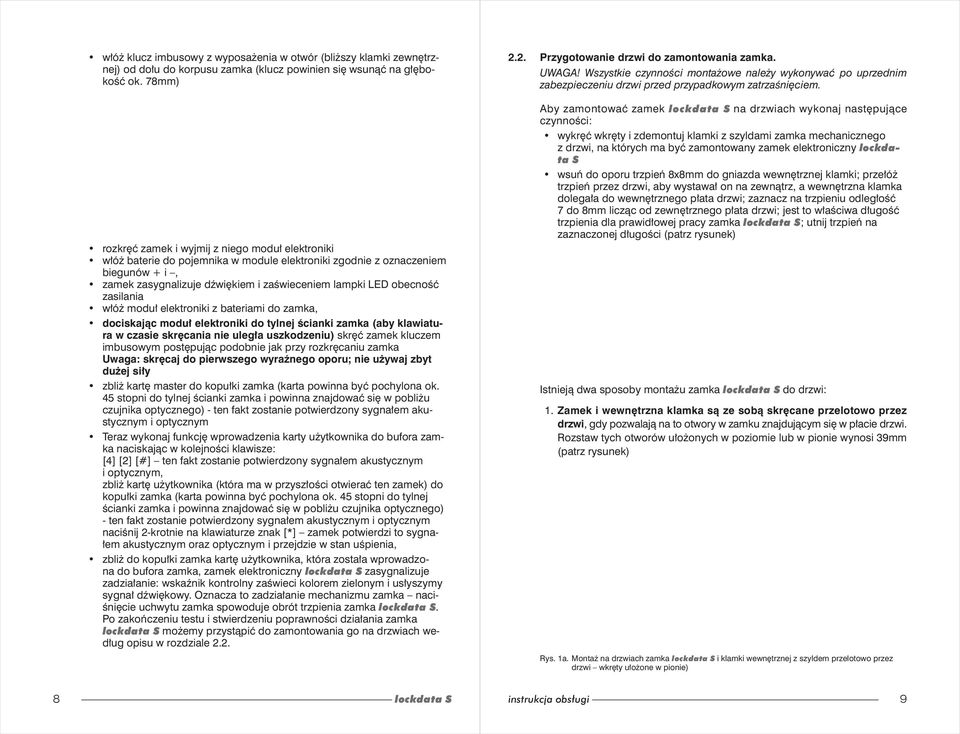

5 włóż klucz imbusowy z wyposażenia w otwór (bliższy klamki zewnętrznej) od dołu do korpusu zamka (klucz powinien się wsunąć na głębokość ok. 78mm) rozkręć zamek i wyjmij z niego moduł elektroniki włóż baterie do pojemnika w module elektroniki zgodnie z oznaczeniem biegunów + i, zamek zasygnalizuje dźwiękiem i zaświeceniem lampki LED obecność zasilania włóż moduł elektroniki z bateriami do zamka, dociskając moduł elektroniki do tylnej ścianki zamka (aby klawiatura w czasie skręcania nie uległa uszkodzeniu) skręć zamek kluczem imbusowym postępując podobnie jak przy rozkręcaniu zamka Uwaga: skręcaj do pierwszego wyraźnego oporu; nie używaj zbyt dużej siły zbliż kartę master do kopułki zamka (karta powinna być pochylona ok. 45 stopni do tylnej ścianki zamka i powinna znajdować się w pobliżu czujnika optycznego) - ten fakt zostanie potwierdzony sygnałem akustycznym i optycznym Teraz wykonaj funkcję wprowadzenia karty użytkownika do bufora zamka naciskając w kolejności klawisze: [4] [2] [#] ten fakt zostanie potwierdzony sygnałem akustycznym i optycznym, zbliż kartę użytkownika (która ma w przyszłości otwierać ten zamek) do kopułki zamka (karta powinna być pochylona ok. 45 stopni do tylnej ścianki zamka i powinna znajdować się w pobliżu czujnika optycznego) - ten fakt zostanie potwierdzony sygnałem akustycznym i optycznym naciśnij 2-krotnie na klawiaturze znak [*] zamek potwierdzi to sygnałem akustycznym oraz optycznym i przejdzie w stan uśpienia, zbliż do kopułki zamka kartę użytkownika, która została wprowadzona do bufora zamka, zamek elektroniczny lockdata S zasygnalizuje zadziałanie: wskaźnik kontrolny zaświeci kolorem zielonym i usłyszymy sygnał dźwiękowy. Oznacza to zadziałanie mechanizmu zamka naciśnięcie uchwytu zamka spowoduje obrót trzpienia zamka lockdata S. Po zakończeniu testu i stwierdzeniu poprawności działania zamka lockdata S możemy przystąpić do zamontowania go na drzwiach według opisu w rozdziale Przygotowanie drzwi do zamontowania zamka. UWAGA! Wszystkie czynności montażowe należy wykonywać po uprzednim zabezpieczeniu drzwi przed przypadkowym zatrzaśnięciem. Aby zamontować zamek lockdata S na drzwiach wykonaj następujące czynności: wykręć wkręty i zdemontuj klamki z szyldami zamka mechanicznego z drzwi, na których ma być zamontowany zamek elektroniczny lockdata S wsuń do oporu trzpień 8x8mm do gniazda wewnętrznej klamki; przełóż trzpień przez drzwi, aby wystawał on na zewnątrz, a wewnętrzna klamka dolegała do wewnętrznego płata drzwi; zaznacz na trzpieniu odległość 7 do 8mm licząc od zewnętrznego płata drzwi; jest to właściwa długość trzpienia dla prawidłowej pracy zamka lockdata S; utnij trzpień na zaznaczonej długości (patrz rysunek) Trzpień powinien wystawać na 7 do 8mm jak na rysunku. Za długi trzpień może po skręceniu całości powodować blokowanie mechanizmu zamka lockdata S Istnieją dwa sposoby montażu zamka lockdata S do drzwi: 1. Zamek i wewnętrzna klamka są ze sobą skręcane przelotowo przez drzwi, gdy pozwalają na to otwory w zamku znajdującym się w płacie drzwi. Rozstaw tych otworów ułożonych w poziomie lub w pionie wynosi 39mm (patrz rysunek) Rys. 1a. Montaż na drzwiach zamka lockdata S i klamki wewnętrznej z szyldem przelotowo przez drzwi wkręty ułożone w pionie) 8 lockdata S 9

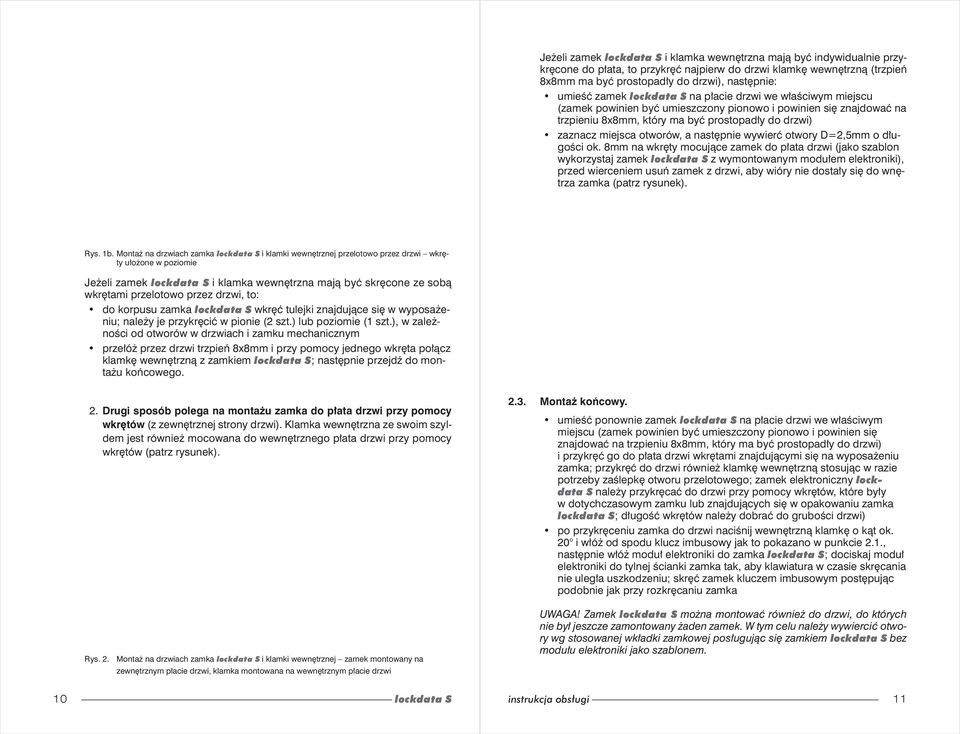

6 Jeżeli zamek lockdata S i klamka wewnętrzna mają być indywidualnie przykręcone do płata, to przykręć najpierw do drzwi klamkę wewnętrzną (trzpień 8x8mm ma być prostopadły do drzwi), następnie: umieść zamek lockdata S na płacie drzwi we właściwym miejscu (zamek powinien być umieszczony pionowo i powinien się znajdować na trzpieniu 8x8mm, który ma być prostopadły do drzwi) zaznacz miejsca otworów, a następnie wywierć otwory D=2,5mm o długości ok. 8mm na wkręty mocujące zamek do płata drzwi (jako szablon wykorzystaj zamek lockdata S z wymontowanym modułem elektroniki), przed wierceniem usuń zamek z drzwi, aby wióry nie dostały się do wnętrza zamka (patrz rysunek). Rys. 1b. Montaż na drzwiach zamka lockdata S i klamki wewnętrznej przelotowo przez drzwi wkręty ułożone w poziomie Jeżeli zamek lockdata S i klamka wewnętrzna mają być skręcone ze sobą wkrętami przelotowo przez drzwi, to: do korpusu zamka lockdata S wkręć tulejki znajdujące się w wyposażeniu; należy je przykręcić w pionie (2 szt.) lub poziomie (1 szt.), w zależności od otworów w drzwiach i zamku mechanicznym przełóż przez drzwi trzpień 8x8mm i przy pomocy jednego wkręta połącz klamkę wewnętrzną z zamkiem lockdata S; następnie przejdź do montażu końcowego. 2. Drugi sposób polega na montażu zamka do płata drzwi przy pomocy wkrętów (z zewnętrznej strony drzwi). Klamka wewnętrzna ze swoim szyldem jest również mocowana do wewnętrznego płata drzwi przy pomocy wkrętów (patrz rysunek). Rys. 2. Montaż na drzwiach zamka lockdata S i klamki wewnętrznej zamek montowany na zewnętrznym płacie drzwi, klamka montowana na wewnętrznym płacie drzwi 2.3. Montaż końcowy. umieść ponownie zamek lockdata S na płacie drzwi we właściwym miejscu (zamek powinien być umieszczony pionowo i powinien się znajdować na trzpieniu 8x8mm, który ma być prostopadły do drzwi) i przykręć go do płata drzwi wkrętami znajdującymi się na wyposażeniu zamka; przykręć do drzwi również klamkę wewnętrzną stosując w razie potrzeby zaślepkę otworu przelotowego; zamek elektroniczny lockdata S należy przykręcać do drzwi przy pomocy wkrętów, które były w dotychczasowym zamku lub znajdujących się w opakowaniu zamka lockdata S; długość wkrętów należy dobrać do grubości drzwi) po przykręceniu zamka do drzwi naciśnij wewnętrzną klamkę o kąt ok. 20 i włóż od spodu klucz imbusowy jak to pokazano w punkcie 2.1., następnie włóż moduł elektroniki do zamka lockdata S; dociskaj moduł elektroniki do tylnej ścianki zamka tak, aby klawiatura w czasie skręcania nie uległa uszkodzeniu; skręć zamek kluczem imbusowym postępując podobnie jak przy rozkręcaniu zamka UWAGA! Zamek lockdata S można montować również do drzwi, do których nie był jeszcze zamontowany żaden zamek. W tym celu należy wywiercić otwory wg stosowanej wkładki zamkowej posługując się zamkiem lockdata S bez modułu elektroniki jako szablonem. 10 lockdata S 11

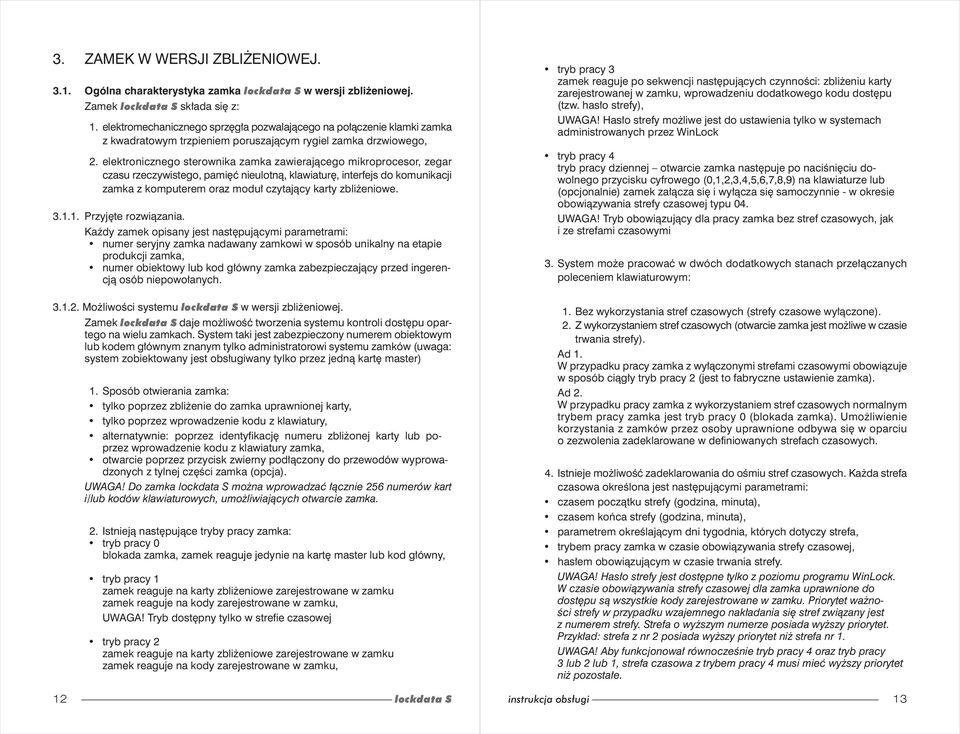

7 3. ZAMEK W WERSJI ZBLIŻENIOWEJ Ogólna charakterystyka zamka lockdata S w wersji zbliżeniowej. Zamek lockdata S składa się z: 1. elektromechanicznego sprzęgła pozwalającego na połączenie klamki zamka z kwadratowym trzpieniem poruszającym rygiel zamka drzwiowego, 2. elektronicznego sterownika zamka zawierającego mikroprocesor, zegar czasu rzeczywistego, pamięć nieulotną, klawiaturę, interfejs do komunikacji zamka z komputerem oraz moduł czytający karty zbliżeniowe Przyjęte rozwiązania. Każdy zamek opisany jest następującymi parametrami: numer seryjny zamka nadawany zamkowi w sposób unikalny na etapie produkcji zamka, numer obiektowy lub kod główny zamka zabezpieczający przed ingerencją osób niepowołanych. tryb pracy 3 zamek reaguje po sekwencji następujących czynności: zbliżeniu karty zarejestrowanej w zamku, wprowadzeniu dodatkowego kodu dostępu (tzw. hasło strefy), UWAGA! Hasło strefy możliwe jest do ustawienia tylko w systemach administrowanych przez WinLock tryb pracy 4 tryb pracy dziennej otwarcie zamka następuje po naciśnięciu dowolnego przycisku cyfrowego (0,1,2,3,4,5,6,7,8,9) na klawiaturze lub (opcjonalnie) zamek załącza się i wyłącza się samoczynnie - w okresie obowiązywania strefy czasowej typu 04. UWAGA! Tryb obowiązujący dla pracy zamka bez stref czasowych, jak i ze strefami czasowymi 3. System może pracować w dwóch dodatkowych stanach przełączanych poleceniem klawiaturowym: Możliwości systemu lockdata S w wersji zbliżeniowej. Zamek lockdata S daje możliwość tworzenia systemu kontroli dostępu opartego na wielu zamkach. System taki jest zabezpieczony numerem obiektowym lub kodem głównym znanym tylko administratorowi systemu zamków (uwaga: system zobiektowany jest obsługiwany tylko przez jedną kartę master) 1. Sposób otwierania zamka: tylko poprzez zbliżenie do zamka uprawnionej karty, tylko poprzez wprowadzenie kodu z klawiatury, alternatywnie: poprzez identyfikację numeru zbliżonej karty lub poprzez wprowadzenie kodu z klawiatury zamka, otwarcie poprzez przycisk zwierny podłączony do przewodów wyprowadzonych z tylnej części zamka (opcja). UWAGA! Do zamka lockdata S można wprowadzać łącznie 256 numerów kart i/lub kodów klawiaturowych, umożliwiających otwarcie zamka. 2. Istnieją następujące tryby pracy zamka: tryb pracy 0 blokada zamka, zamek reaguje jedynie na kartę master lub kod główny, tryb pracy 1 zamek reaguje na karty zbliżeniowe zarejestrowane w zamku zamek reaguje na kody zarejestrowane w zamku, UWAGA! Tryb dostępny tylko w strefie czasowej tryb pracy 2 zamek reaguje na karty zbliżeniowe zarejestrowane w zamku zamek reaguje na kody zarejestrowane w zamku, 1. Bez wykorzystania stref czasowych (strefy czasowe wyłączone). 2. Z wykorzystaniem stref czasowych (otwarcie zamka jest możliwe w czasie trwania strefy). Ad 1. W przypadku pracy zamka z wyłączonymi strefami czasowymi obowiązuje w sposób ciągły tryb pracy 2 (jest to fabryczne ustawienie zamka). Ad 2. W przypadku pracy zamka z wykorzystaniem stref czasowych normalnym trybem pracy zamka jest tryb pracy 0 (blokada zamka). Umożliwienie korzystania z zamków przez osoby uprawnione odbywa się w oparciu o zezwolenia zadeklarowane w definiowanych strefach czasowych. 4. Istnieje możliwość zadeklarowania do ośmiu stref czasowych. Każda strefa czasowa określona jest następującymi parametrami: czasem początku strefy (godzina, minuta), czasem końca strefy (godzina, minuta), parametrem określającym dni tygodnia, których dotyczy strefa, trybem pracy zamka w czasie obowiązywania strefy czasowej, hasłem obowiązującym w czasie trwania strefy. UWAGA! Hasło strefy jest dostępne tylko z poziomu programu WinLock. W czasie obowiązywania strefy czasowej dla zamka uprawnione do dostępu są wszystkie kody zarejestrowane w zamku. Priorytet ważności strefy w przypadku wzajemnego nakładania się stref związany jest z numerem strefy. Strefa o wyższym numerze posiada wyższy priorytet. Przykład: strefa z nr 2 posiada wyższy priorytet niż strefa nr 1. UWAGA! Aby funkcjonował równocześnie tryb pracy 4 oraz tryb pracy 3 lub 2 lub 1, strefa czasowa z trybem pracy 4 musi mieć wyższy priorytet niż pozostałe. 12 lockdata S 13

8 Fabryczne ustawienia strefy: początek strefy 00:00, czas trwania strefy 00:00, strefa dotyczy wszystkich roboczych dni tygodnia (pn, wt, śr, cz, pt), tryb pracy 2, strefa wyłączona. 5. Istnieje możliwość ustawienia następujących modów pracy zamka: praca normalna (zamek działa zgodnie z informacjami zawartymi w liście kart / kodów uprzywilejowanych oraz zgodnie z zadeklarowanymi algorytmami stref czasowych), blokada funkcji otwierania zamka (zamek reaguje tylko na kartę master lub kod główny), mod dzienny (zamek otwierany po każdym pobudzeniu) lub zasprzęglony na stałe. 6. Zamek może pracować w dwóch modach: programowanie z klawiatury, programowanie z komputera (opcja). UWAGA! Nie ma możliwości pracy zamka w obu modach równocześnie. 7. Zamek zapamiętuje w rejestrze zdarzeń zdarzenia polegające na zbliżeniu uprawnionej karty lub wprowadzeniu kodu z klawiatury. Istnieje możliwość deklarowania klasy zdarzeń, które powinny być rejestrowane. Zamek rejestruje 750 ostatnich zdarzeń (numer i typ karty uprawnionej, kod klawiaturowy oraz datę i czas zdarzenia). 8. W zamku można ustawiać czas jego aktywności. Jest to czas, przez jaki zamek pozostaje otwarty po wprowadzeniu uprawnionego kodu. Na etapie produkcji zamek jest ustawiony następująco (są to nastawy fabryczne): numer obiektowy lub kod główny zamka wyzerowany, zamek może być programowany z klawiatury zamka, zamek jest ustawiony do pracy normalnej bez stref czasowych, zamek reaguje na uprawnione karty i kody, zamek rejestruje zbliżone karty zwykłe (użytkownika), czas aktywności zamka równy 3 sekundy, bufor kart i kodów jest pusty (brak uprawnień) Obsługa zamka przez użytkownika. Działanie zamka lockdata S sprowadza się do następujących funkcji: 1. Otwieranie zamka w najprostszym ustawieniu (bez stref czasowych) następuje: po zbliżeniu uprawnionej karty zwykłej do kopułki zamka na odległość kilku centymetrów (tak, aby powierzchnia karty była pod kątem ok. 45 stopni do powierzchni drzwi), po wprowadzeniu właściwego 5-cyfrowego lub 4-cyfrowego kodu z klawiatury, lub po zwarciu przycisku podłączonego do dwóch przewodów wyprowadzonych z tylnej części zamka, lub w sytuacji awaryjnej przy pomocy klucza wkładanego do zamka mechanicznego znajdującego się w płacie drzwi (patrz rozdział 5.). Po odczytaniu uprawnionej karty lub po wprowadzeniu właściwego kodu z klawiatury zamek lockdata S załącza sprzęgło elektromechaniczne i informuje o tym użytkownika sygnałem akustycznym i zaświeceniem zielonego wskaźnika. Następuje zasprzęglenie klamki z kwadratowym trzpieniem pozwala to na otwarcie drzwi. Użytkownik może zaprogramować czas otwarcia od 1 do 10 sek. Jeżeli karta lub kod był niewłaściwy, to zamek lockdata S sygnalizuje to zaświeceniem czerwonego wskaźnika na czas ok. 1 sek. i ciągłym sygnałem dźwiękowym. Otwieranie zamka w ustawieniu ze strefami czasowymi polega na tym, że po wprowadzeniu właściwego kodu zamek otwiera się tylko w okresie obowiązywania stref czasowych. Jeżeli obowiązuje strefa typu 3, to zamek żąda poza kodem PIN również wprowadzenia hasła obowiązującego w strefie, informując o tym miganiem LED-a zielonego i żółtego wtedy należy z klawiatury wprowadzić dodatkowe 4 cyfry zgodne z hasłem obowiązującym w strefie. 2. Programowanie zamka możliwe jest: z klawiatury (praca autonomiczna), z komputera (praca z komputerem) opcja Sygnalizacja działania zamka. Przyjęto następujące zasady sygnalizacji: 1. Zaświecenie zielonego wskaźnika jest sygnałem pozytywnym. 2. Zaświecenie czerwonego wskaźnika jest sygnałem negatywnym. 3. Zaświecenie żółtego wskaźnika (LED zielony i czerwony) jest sygnałem wskazującym na trwanie akcji. Dodatkowo z sygnałami optycznymi występują sygnały dźwiękowe krótkie lub długie. 14 lockdata S 15

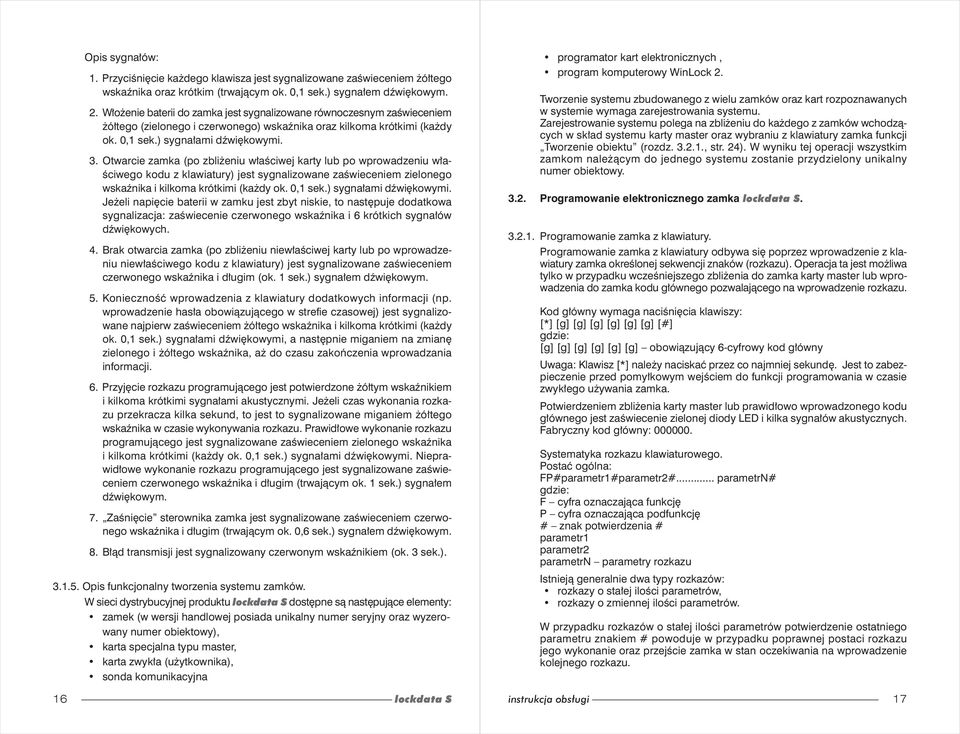

9 Opis sygnałów: 1. Przyciśnięcie każdego klawisza jest sygnalizowane zaświeceniem żółtego wskaźnika oraz krótkim (trwającym ok. 0,1 sek.) sygnałem dźwiękowym. 2. Włożenie baterii do zamka jest sygnalizowane równoczesnym zaświeceniem żółtego (zielonego i czerwonego) wskaźnika oraz kilkoma krótkimi (każdy ok. 0,1 sek.) sygnałami dźwiękowymi. 3. Otwarcie zamka (po zbliżeniu właściwej karty lub po wprowadzeniu właściwego kodu z klawiatury) jest sygnalizowane zaświeceniem zielonego wskaźnika i kilkoma krótkimi (każdy ok. 0,1 sek.) sygnałami dźwiękowymi. Jeżeli napięcie baterii w zamku jest zbyt niskie, to następuje dodatkowa sygnalizacja: zaświecenie czerwonego wskaźnika i 6 krótkich sygnałów dźwiękowych. 4. Brak otwarcia zamka (po zbliżeniu niewłaściwej karty lub po wprowadzeniu niewłaściwego kodu z klawiatury) jest sygnalizowane zaświeceniem czerwonego wskaźnika i długim (ok. 1 sek.) sygnałem dźwiękowym. 5. Konieczność wprowadzenia z klawiatury dodatkowych informacji (np. wprowadzenie hasła obowiązującego w strefie czasowej) jest sygnalizowane najpierw zaświeceniem żółtego wskaźnika i kilkoma krótkimi (każdy ok. 0,1 sek.) sygnałami dźwiękowymi, a następnie miganiem na zmianę zielonego i żółtego wskaźnika, aż do czasu zakończenia wprowadzania informacji. 6. Przyjęcie rozkazu programującego jest potwierdzone żółtym wskaźnikiem i kilkoma krótkimi sygnałami akustycznymi. Jeżeli czas wykonania rozkazu przekracza kilka sekund, to jest to sygnalizowane miganiem żółtego wskaźnika w czasie wykonywania rozkazu. Prawidłowe wykonanie rozkazu programującego jest sygnalizowane zaświeceniem zielonego wskaźnika i kilkoma krótkimi (każdy ok. 0,1 sek.) sygnałami dźwiękowymi. Nieprawidłowe wykonanie rozkazu programującego jest sygnalizowane zaświeceniem czerwonego wskaźnika i długim (trwającym ok. 1 sek.) sygnałem dźwiękowym. 7. Zaśnięcie sterownika zamka jest sygnalizowane zaświeceniem czerwonego wskaźnika i długim (trwającym ok. 0,6 sek.) sygnałem dźwiękowym. 8. Błąd transmisji jest sygnalizowany czerwonym wskaźnikiem (ok. 3 sek.) Opis funkcjonalny tworzenia systemu zamków. W sieci dystrybucyjnej produktu lockdata S dostępne są następujące elementy: zamek (w wersji handlowej posiada unikalny numer seryjny oraz wyzerowany numer obiektowy), karta specjalna typu master, karta zwykła (użytkownika), sonda komunikacyjna programator kart elektronicznych, program komputerowy WinLock 2. Tworzenie systemu zbudowanego z wielu zamków oraz kart rozpoznawanych w systemie wymaga zarejestrowania systemu. Zarejestrowanie systemu polega na zbliżeniu do każdego z zamków wchodzących w skład systemu karty master oraz wybraniu z klawiatury zamka funkcji Tworzenie obiektu (rozdz , str. 24). W wyniku tej operacji wszystkim zamkom należącym do jednego systemu zostanie przydzielony unikalny numer obiektowy Programowanie elektronicznego zamka lockdata S Programowanie zamka z klawiatury. Programowanie zamka z klawiatury odbywa się poprzez wprowadzenie z klawiatury zamka określonej sekwencji znaków (rozkazu). Operacja ta jest możliwa tylko w przypadku wcześniejszego zbliżenia do zamka karty master lub wprowadzenia do zamka kodu głównego pozwalającego na wprowadzenie rozkazu. Kod główny wymaga naciśnięcia klawiszy: [*] [g] [g] [g] [g] [g] [g] [#] [g] [g] [g] [g] [g] [g] obowiązujący 6-cyfrowy kod główny Uwaga: Klawisz [*] należy naciskać przez co najmniej sekundę. Jest to zabezpieczenie przed pomyłkowym wejściem do funkcji programowania w czasie zwykłego używania zamka. Potwierdzeniem zbliżenia karty master lub prawidłowo wprowadzonego kodu głównego jest zaświecenie zielonej diody LED i kilka sygnałów akustycznych. Fabryczny kod główny: Systematyka rozkazu klawiaturowego. Postać ogólna: FP#parametr1#parametr2#... parametrn# F cyfra oznaczająca funkcję P cyfra oznaczająca podfunkcję # znak potwierdzenia # parametr1 parametr2 parametrn parametry rozkazu Istnieją generalnie dwa typy rozkazów: rozkazy o stałej ilości parametrów, rozkazy o zmiennej ilości parametrów. W przypadku rozkazów o stałej ilości parametrów potwierdzenie ostatniego parametru znakiem # powoduje w przypadku poprawnej postaci rozkazu jego wykonanie oraz przejście zamka w stan oczekiwania na wprowadzenie kolejnego rozkazu. 16 lockdata S 17

10 W przypadku rozkazów o zmiennej ilości parametrów wykonanie części rozkazu opisanej parametrem następuje bezpośrednio po potwierdzeniu parametru znakiem # oraz stwierdzeniu poprawności wartości parametru. Po wprowadzeniu właściwego numeru funkcji i podfunkcji oraz zatwierdzeniu znakiem # następuje potwierdzenie tego faktu żółtym wskaźnikiem i trzema krótkimi sygnałami akustycznymi. Teraz należy wprowadzić parametry rozkazu. Prawidłowe wykonanie rozkazu zostanie potwierdzone zielonym wskaźnikiem oraz pięcioma krótkimi sygnałami akustycznymi. Po prawidłowym wykonaniu jednego rozkazu możliwe jest wykonanie innego rozkazu bez konieczności zbliżenia karty master lub wprowadzania Proces wprowadzania rozkazu z klawiatury może zostać przerwany w następujących przypadkach: wprowadzenie znaku * stanowiącego odpowiednik znaku ESCAPE; w takiej sytuacji nastąpi przejście zamka w stan oczekiwania na następny rozkaz, jeżeli naciśnięcie znaku * nastąpiło w momencie wprowadzania rozkazu; inaczej jest to wyjście ze stanu wprowadzania rozkazu (wyjście ze stanu programowania zamka zaśnięcie zamka, potwierdzone zaświeceniem czerwonego wskaźnika i sygnałem akustycznym o długości ok. 0,6 sek.), jeżeli naciśnięcie znaku * nastąpiło w momencie oczekiwania na następny rozkaz, przekroczenie czasu ok. 10 sek. pomiędzy kolejno wprowadzanymi znakami (potwierdzone czerwonym wskaźnikiem i sygnałem akustycznym ok. 1 sek.); w tym wypadku następuje wyjście ze stanu wprowadzania rozkazów z klawiatury (konieczne jest ponowne wprowadzenie numeru rozkazu). Po drugim przekroczeniu czasu ok. 10 sek. następuje zaśnięcie zamka, stwierdzenie błędu w składni rozkazu. Jeżeli błąd w składni dotyczył numeru funkcji to nastąpi wyjście z programowania zamka (potwierdzenie czerwonym wskaźnikiem i sygnałem akustycznym ok. 1 sek.); gdy dotyczył składni parametru to nastąpi przejście zamka w stan oczekiwania na następny rozkaz. Lista rozkazów: UWAGA! rozkazy zaznaczone (*) mogą być wykonywane tylko wówczas, gdy zamek nie był wcześniej programowany z komputera. 1. (*)Wpisywanie informacji do bufora kodów zamka. 1a. Wprowadzenie numeru karty poprzez wpisanie numeru karty z klawiatury zamka. 41#nnnnnnn#nnnnnnn#nnnnnnn#... nnnnnnn# kolejne numery rejestrowanych kodów 1b. Wprowadzenie numeru karty poprzez wczytanie numeru karty. 42# kolejne rejestrowane karty symbolizuje wczytany numer zbliżonej karty 1c. Wprowadzenie kodu 43#kkkkk#kkkkk#kkkkk#... kkkkk# kolejne numery rejestrowanych kodów kkkkk 5-cyfrowy kod otwarcia UWAGA! Jeżeli numer karty lub kod otwierający znajdował się już w buforze kart i kodów, to zamek zasygnalizuje błąd (potwierdzenie czerwonym wskaźnikiem i sygnałem akustycznym ok. 1 sek.). Konieczne jest ponowne wprowadzenie numeru funkcji. Jeżeli chcemy, aby niektóre kody funkcjonowały jako kody 4-pozycyjne, to muszą one być wprowadzone z cyfrą 0 na najstarszej pozycji. 2. (*)Kasowanie informacji w buforze kart i kodów zamka. 2a. Kasowanie numeru karty poprzez wpisanie numeru karty z klawiatury. 51#nnnnnnn#nnnnnnn#... nnnnnnn# kolejne numery kasowanych kart nnnnnnn siedmiocyfrowy numer karty zbliżeniowej 2b. Kasowanie numeru karty poprzez wczytanie numeru karty. 52# kolejne kasowane karty symbolizuje wczytany numer zbliżonej karty nnnnnnn siedmio cyfrowy numer karty zwykłej 18 lockdata S 19

11 2c. Kasowanie kodu 53#kkkkk#kkkkk#kkkkk#... kkkkk# kolejne kasowane kody kkkkk 5-cyfrowy kod otwarcia UWAGA! Jeżeli numer karty lub kod otwierający nie znajdował się w buforze kart i kodów to zamek zasygnalizuje błąd (potwierdzenie czerwonym wskaźnikiem i sygnałem akustycznym ok. 1 sek.). Konieczne jest ponowne wprowadzenie numeru funkcji. 2d. Kasowanie wszystkich informacji w buforze kart i kodów 54#1# 2e. Kasowanie wszystkich informacji dotyczących zarejestrowanych numerów kart. 54#2# 2f. Kasowanie wszystkich informacji dotyczących zarejestrowanych kodów cyfrowych 54#3# 3. Ustawianie sposobu reagowania zamka. 3a. Otwieranie zarówno przy użyciu kart jak i kodów cyfrowych. 10#1# 3b. Otwieranie tylko przy użyciu kart. 10#2# 3c. Otwieranie tylko przy użyciu kodów cyfrowych. 10#3# 3d. Reagowanie na kody klawiaturowe 4-pozycyjne. 10#4# 3e. Reagowanie na kody klawiaturowe 5-pozycyjne. 10#5# 4. Ustawianie trybów pracy zamka. UWAGA! W przypadku blokady otwierania działa tylko karta master lub kod główny. 4a. Strefy czasowe. praca z uwzględnieniem stref czasowych 11#1# praca z wyłączeniem stref czasowych 11#0# UWAGA! Konieczne jest jeszcze wykonanie funkcji Ustawienie stref czasowych w zamku. 4b. Mod dzienny zamek zostaje otwarty po włączeniu modu dziennego i pozostaje w tym stanie aż do wyłączenia modu dziennego. włączenie modu dziennego 12#1# wyłączenie modu dziennego 12#0# 4c. Blokada otwierania działa tylko karta master lub kod główny. włączenie blokady otwierania 13#1# wyłączenie blokady otwierania 13#0# 20 lockdata S 21

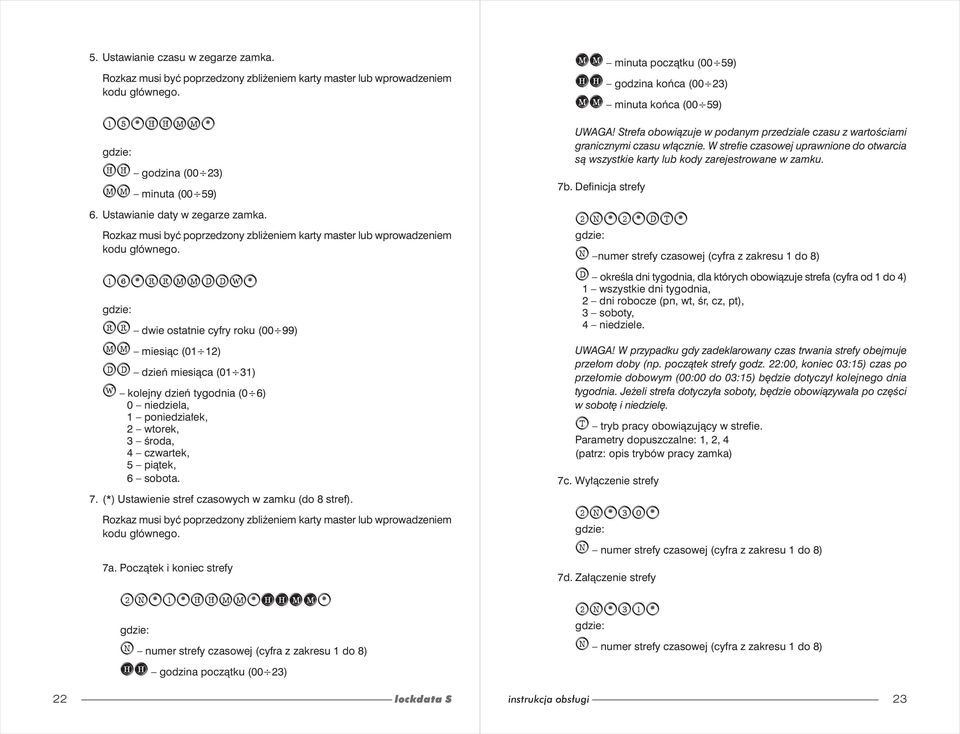

12 5. Ustawianie czasu w zegarze zamka. 15#hhmm# hh godzina (00 23) mm minuta (00 59) 6. Ustawianie daty w zegarze zamka. 16#RRMMDDw# RR dwie ostatnie cyfry roku (00 99) MM miesiąc (01 12) DD dzień miesiąca (01 31) w kolejny dzień tygodnia (0 6) 0 niedziela, 1 poniedziałek, 2 wtorek, 3 środa, 4 czwartek, 5 piątek, 6 sobota. 7. (*) Ustawienie stref czasowych w zamku (do 8 stref). 7a. Początek i koniec strefy 2N#1#hhmm#HHMM# N numer strefy czasowej (cyfra z zakresu 1 do 8) hh godzina początku (00 23) mm minuta początku (00 59) HH godzina końca (00 23) MM minuta końca (00 59) UWAGA! Strefa obowiązuje w podanym przedziale czasu z wartościami granicznymi czasu włącznie. W strefie czasowej uprawnione do otwarcia są wszystkie karty lub kody zarejestrowane w zamku. 7b. Definicja strefy 2N#2#dt# N numer strefy czasowej (cyfra z zakresu 1 do 8) d określa dni tygodnia, dla których obowiązuje strefa (cyfra od 1 do 4) 1 wszystkie dni tygodnia, 2 dni robocze (pn, wt, śr, cz, pt), 3 soboty, 4 niedziele. UWAGA! W przypadku gdy zadeklarowany czas trwania strefy obejmuje przełom doby (np. początek strefy godz. 22:00, koniec 03:15) czas po przełomie dobowym (00:00 do 03:15) będzie dotyczył kolejnego dnia tygodnia. Jeżeli strefa dotyczyła soboty, będzie obowiązywała po części w sobotę i niedzielę. t tryb pracy obowiązujący w strefie. Parametry dopuszczalne: 1, 2, 4 (patrz: opis trybów pracy zamka) 7c. Wyłączenie strefy 2N#30# N numer strefy czasowej (cyfra z zakresu 1 do 8) 7d. Załączenie strefy 2N#31# N numer strefy czasowej (cyfra z zakresu 1 do 8) 22 lockdata S 23

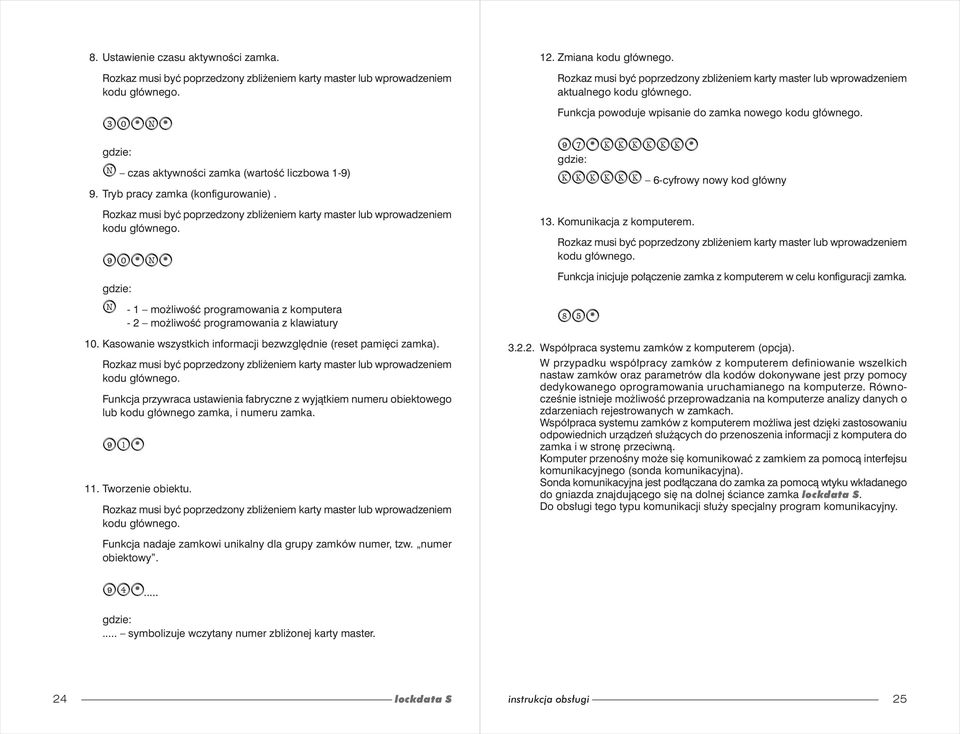

13 8. Ustawienie czasu aktywności zamka. 30#n# n czas aktywności zamka (wartość liczbowa 1-9) 9. Tryb pracy zamka (konfigurowanie). 90#n# n - 1 możliwość programowania z komputera - 2 możliwość programowania z klawiatury 10. Kasowanie wszystkich informacji bezwzględnie (reset pamięci zamka). Funkcja przywraca ustawienia fabryczne z wyjątkiem numeru obiektowego lub kodu głównego zamka, i numeru zamka. 91# 11. Tworzenie obiektu. 12. Zmiana aktualnego Funkcja powoduje wpisanie do zamka nowego 97#kkkkkk# kkkkkk 6-cyfrowy nowy kod główny 13. Komunikacja z komputerem. Funkcja inicjuje połączenie zamka z komputerem w celu konfiguracji zamka. 85# Współpraca systemu zamków z komputerem (opcja). W przypadku współpracy zamków z komputerem definiowanie wszelkich nastaw zamków oraz parametrów dla kodów dokonywane jest przy pomocy dedykowanego oprogramowania uruchamianego na komputerze. Równocześnie istnieje możliwość przeprowadzania na komputerze analizy danych o zdarzeniach rejestrowanych w zamkach. Współpraca systemu zamków z komputerem możliwa jest dzięki zastosowaniu odpowiednich urządzeń służących do przenoszenia informacji z komputera do zamka i w stronę przeciwną. Komputer przenośny może się komunikować z zamkiem za pomocą interfejsu komunikacyjnego (sonda komunikacyjna). Sonda komunikacyjna jest podłączana do zamka za pomocą wtyku wkładanego do gniazda znajdującego się na dolnej ściance zamka lockdata S. Do obsługi tego typu komunikacji służy specjalny program komunikacyjny. Funkcja nadaje zamkowi unikalny dla grupy zamków numer, tzw. numer obiektowy. 94# symbolizuje wczytany numer zbliżonej karty master. 24 lockdata S 25

14 4. ZDALNE OTWIERANIE ZAMKA Zamek lockdata S może być również otwarty za pomocą dodatkowego przycisku, np. umieszczonego wewnątrz pomieszczenia. W tym celu konieczne jest poprowadzenie instalacji dwuprzewodowej między zamkiem lockdata S a przyciskiem otwierającym. 6. ZASILANIE ZAMKA 6.1. Zasilanie bateryjne Zalecane baterie: - baterie typu alkalicznego oznaczone jako: LR6 AA lub SUM-3, - producent baterii: TDK, GP, RAYOVAC, VARTA, ENERGIZER, SONY. Czas żywotności (ilość otwarć): W zależności od ilości otwarć oraz nastawionego czasu aktywności zamka, baterie wystarczają na wykonanie ok otwarć; pozwala to na przykład otwierać zamek 50 razy dziennie przez ok. 300 dni. Żywotność baterii zależy też od temperatury otoczenia, powyższe dane zostały uzyskane w temperaturze pokojowej. Sygnalizacja wyczerpania baterii: Układ elektroniczny kontroluje napięcie baterii w czasie otwierania zamka. Przy napięciu < 4,8 ± 0,2 V (jest to napięcie świadczące o wyczerpaniu się baterii) zamek informuje o powyższym fakcie 6-krotnym sygnałem dźwiękowym oraz kolorem czerwonym na wskaźniku kontrolnym (w czasie otwierania zamka). Zamek lockdata S od momentu sygnalizacji pracuje jeszcze przez pewien czas (ponad 50 otwarć), lecz należy przygotować się do wymiany baterii. Przycisk zwierny (chwilowy tzw. dzwonkowy) wraz z przewodem dwużyłowym należy połączyć z przewodami wyprowadzonymi z tylnej części zamka. Po zwarciu przycisku (zwarciu przewodu niebieskiego z czarnym) nastąpi otwarcie zamka lockdata S tak jak po wprowadzeniu prawidłowego kodu lub zbliżeniu uprawnionej karty. 5. AWARYJNE OTWARCIE ZAMKA Awaryjne otwarcie zamka jest możliwe przy pomocy klucza zamka mechanicznego, zamontowanego w drzwiach. Zamek ten powinien być wyposażony w dzwignię, umożliwiającą cofanie rygla kluczem. Wymiana baterii: - wymiany baterii dokonujemy przy otwartych drzwiach, - przygotuj nowe baterie do włożenia do pojemnika (odpakuj), - rozkręć zamek i wyjmij z niego moduł elektroniki (patrz rozdział 2.1); teraz usuń stare baterie z modułu elektroniki, UWAGA! Od tego momentu masz 1 minutę na przywrócenie zasilania zamka Przy wymianie baterii nie wolno pobudzać modułu elektroniki, gdyż czas w zegarku ulegnie zmianie. - zamień baterie w pojemniku na nowe zgodnie z oznaczeniem biegunów + i, - włóż moduł elektroniki z nowymi bateriami do zamka, - dociskając moduł elektroniki do drzwi skręć zamek (patrz rozdział 2.1). Sprawdzenie działania zamka po wymianie baterii: jeśli zamiany baterii dokonaliśmy w czasie 1 minuty to czas w zegarku znajdującym się w zamku nie powinien się zmienić; jeżeli jednak zamek pracuje w trybie wymagającym dokładnego czasu np. ze strefami czasowymi lub gdy jesteśmy zainteresowani dokładną rejestracją zdarzeń dla pewności zaleca się ponowne ustawienie czasu i daty w zamku! (patrz programowanie zamka pkt 5 i 6 rozdział 3.2.1); wszystkie pozostałe nastawy, jak np. czas aktywności zamka, lista kart i kodów jest umieszczona w pamięci nieulotnej, więc wymiana baterii nie ma na nią wpływu. 26 lockdata S 27

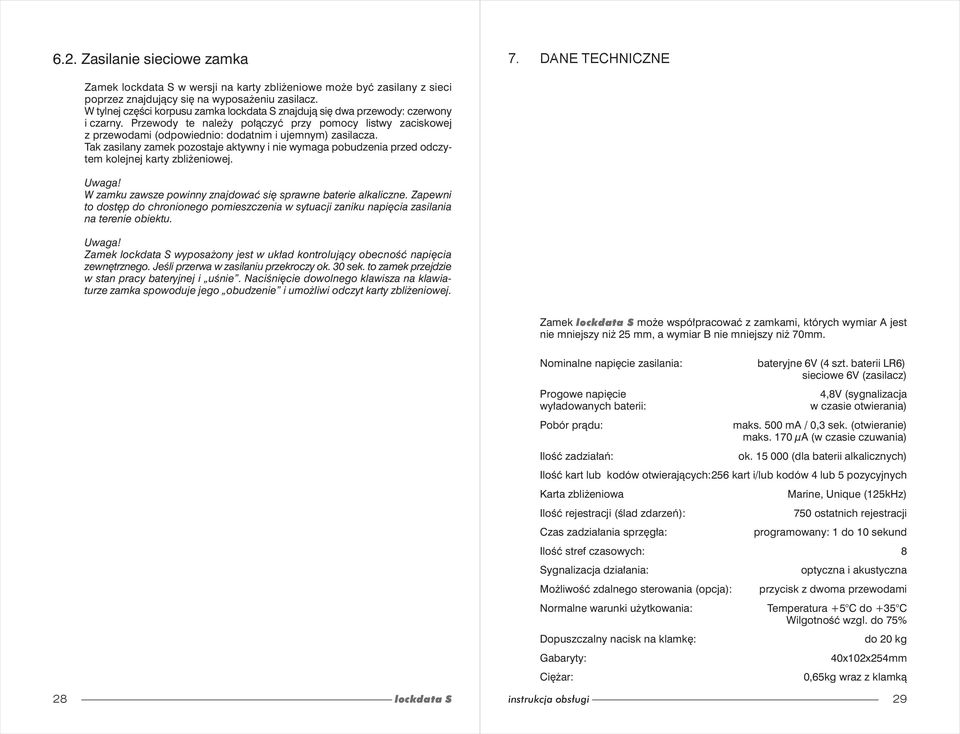

15 6.2. Zasilanie sieciowe zamka 7. DANE TECHNICZNE Zamek lockdata S w wersji na karty zbliżeniowe może być zasilany z sieci poprzez znajdujący się na wyposażeniu zasilacz. W tylnej części korpusu zamka lockdata S znajdują się dwa przewody: czerwony i czarny. Przewody te należy połączyć przy pomocy listwy zaciskowej z przewodami (odpowiednio: dodatnim i ujemnym) zasilacza. Tak zasilany zamek pozostaje aktywny i nie wymaga pobudzenia przed odczytem kolejnej karty zbliżeniowej. Uwaga! W zamku zawsze powinny znajdować się sprawne baterie alkaliczne. Zapewni to dostęp do chronionego pomieszczenia w sytuacji zaniku napięcia zasilania na terenie obiektu. Uwaga! Zamek lockdata S wyposażony jest w układ kontrolujący obecność napięcia zewnętrznego. Jeśli przerwa w zasilaniu przekroczy ok. 30 sek. to zamek przejdzie w stan pracy bateryjnej i uśnie. Naciśnięcie dowolnego klawisza na klawiaturze zamka spowoduje jego obudzenie i umożliwi odczyt karty zbliżeniowej. Zamek lockdata S może współpracować z zamkami, których wymiar A jest nie mniejszy niż 25 mm, a wymiar B nie mniejszy niż 70mm. Nominalne napięcie zasilania: bateryjne 6V (4 szt. baterii LR6) sieciowe 6V (zasilacz) Progowe napięcie 4,8V (sygnalizacja wyładowanych baterii: w czasie otwierania) Pobór prądu: maks. 500 ma / 0,3 sek. (otwieranie) maks. 170 μa (w czasie czuwania) Ilość zadziałań: ok (dla baterii alkalicznych) Ilość kart lub kodów otwierających: 256 kart i/lub kodów 4 lub 5 pozycyjnych Karta zbliżeniowa Marine, Unique (125kHz) Ilość rejestracji (ślad zdarzeń): 750 ostatnich rejestracji Czas zadziałania sprzęgła: programowany: 1 do 10 sekund Ilość stref czasowych: 8 Sygnalizacja działania: optyczna i akustyczna Możliwość zdalnego sterowania (opcja): przycisk z dwoma przewodami Normalne warunki użytkowania: Temperatura +5 C do +35 C Wilgotność wzgl. do 75% Dopuszczalny nacisk na klamkę: do 20 kg Gabaryty: 40x102x254mm Ciężar: 0,65kg wraz z klamką 28 lockdata S 29
