2 1. Wstęp Model C003 Wymiary 153*79*69mm Materiał Stop cynku Waga 2.3 kg 2. Parametry techniczne Fabryczny kod główny to cyfry , kod główny musi być sześciocyfrowy Aby sprawdzić czy zamek działa zaraz po zamontowaniu należy wcisnąć po sobie 0 i #. Po zmianie kodu głównego 0# przestanie działać. Kod główny może składać się z dowolnych cyfr i mieć długość od 6 do 8 znaków Kod odblokowania zamka może składać się z dowolnych cyfr i mieć długość od 4 do 8 znaków Do zamka można dodać 200 użytkowników Typ kart używanej do zamka: Mifare S50 1kb 13,56 Mhz Pobór prądu podczas spoczynku: 30 ua Pobór prądu podczas używania zamka: 200 ma Jest to zamek nakładkowy do montażu na istniejącym zamku wpuszczanym, który mamy zamontowany w drzwiach Przeznaczony do drzwi o grubości od 35 mm do 75 mm

3 3. Instrukcja programowania 3.1 Modyfikowanie kodu głównego dwa sygnały dźwiękowe) 2. Wpisujemy fabryczny kod główny i wciskamy # (przyciski są 3. Wpisujemy 11 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wprowadzamy nowy kod główny składający się od 4 do 8 cyfr i wciskamy # (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Ponownie wprowadzamy nowy kod główny (podświetlenie przycisków gaśnie, słychać cztery sygnały dźwiękowe i cztery razy miga dioda niebieska dioda). 6. Procedura zmiany kodu głównego zakończyła się powodzeniem. 3.2 Modyfikowanie kodu głównego i skasowanie wszystkich dodanych wcześniej użytkowników 2. Wpisujemy fabryczny kod główny i wciskamy # (przyciski są podświetlone na niebiesko 3. Wpisujemy 22 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wprowadzamy nowy kod główny składający się od 4 do 8 cyfr i wciskamy # (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 5. Ponownie wprowadzamy nowy kod główny (podświetlenie przycisków gaśnie, zapala się na chwile czerwona dioda, potem słychać cztery sygnały dźwiękowe i pięć razy miga dioda niebieska). 6. Procedura zmiany kodu głównego wraz z usunięciem wszystkich dodanych wcześniej użytkowników zakończyła się powodzeniem. 3.3 Modyfikowanie czasu w zamku 2. Wpisujemy fabryczny kod główny i wciskamy # (przyciski są podświetlone na niebiesko 3. Wpisujemy 88 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wprowadzamy rok, miesiąc, dzień, godzinę, minutę i potwierdzamy # (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy

4 miga niebieska dioda). 5. Procedura modyfikacji czasu w zamku zakończyła się powodzeniem. Uwagi: - Format w jakim podajemy datę i godzinę to RRMMDDGGMM np. Rok 2014, miesiąc sierpień, dzień 15, godzina 8: Data nie może być wcześniejsza niż 1 stycznia 2000 r. i późniejsza niż 31 grudzień 2099 r. - Nie trzeba modyfikować czasu jeśli jest nam to niepotrzebne 3.4 Dodawanie użytkownika otwierającego zamek kodem 2. Wpisujemy kod główny i wciskamy # (przyciski są podświetlone na niebiesko 3. Wpisujemy 01 i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 4. Wpisujemy indeks użytkownika i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Wpisujemy kod użytkownika który będzie otwierać zamek i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 6. Wpisujemy czas, od którego użytkownik ma być aktywny i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 7. Wpisujemy czas, do którego użytkownik ma być aktywny i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 8. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 9. Procedura dodania użytkownika zakończyła się powodzeniem Uwagi: - Indeks użytkownika musi być 3 cyfrowy, mogą być to liczby od 001 do Kod użytkownika może się składać od 4 do 8 cyfr - Format w jakim podajemy datę i godzinę to RRMMDDGGMM np. Rok 2014, miesiąc sierpień, dzień 15, godzina 8: Jeśli chcesz aby kod użytkownika nie miał ograniczeń czasowych możesz pominąć punkt 6 i 7 potwierdzając operację czterokrotnym wduszeniem #

5 3.5 Dodawanie użytkownika otwierającego zamek kartą 2. Wpisujemy kod główny i wciskamy # (przyciski są podświetlone na niebiesko 3. Wpisujemy 01 i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 4. Wpisujemy indeks użytkownika i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Przykładamy kartę użytkownika, która będzie otwierać zamek (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 6. Wpisujemy czas, od którego użytkownik ma być aktywny i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 7. Wpisujemy czas, do którego użytkownik ma być aktywny i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 8. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 9. Procedura dodania użytkownika zakończyła się powodzeniem Uwagi: - Indeks użytkownika musi być 3 cyfrowy, mogą być to liczby od 001 do Format w jakim podajemy datę i godzinę to RRMMDDGGMM np. Rok 2014, miesiąc sierpień, dzień 15, godzina 8: Jeśli chcesz aby kod użytkownika nie miał ograniczeń czasowych możesz pominąć punkt 6 i 7 potwierdzając operację czterokrotnym wduszeniem # 3.6 Dodawanie użytkownika otwierającego zamek po podaniu kodu i przyłożeniu karty 3. Wpisujemy 01 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy indeks użytkownika i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Wpisujemy kod użytkownika, który będzie otwierać zamek i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda

6 6. Przykładamy kartę użytkownika, która będzie otwierać zamek (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 7. Wpisujemy czas, od którego użytkownik ma być aktywny i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 8. Wpisujemy czas, do którego użytkownik ma być aktywny i potwierdzamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 9. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 10. Procedura dodania użytkownika zakończyła się powodzeniem Uwagi: - Indeks użytkownika musi być 3 cyfrowy, mogą być to liczby od 001 do Kod użytkownika może się składać od 4 do 8 cyfr - Format w jakim podajemy datę i godzinę to RRMMDDGGMM np. Rok 2014, miesiąc sierpień, dzień 15, godzina 8: Jeśli chcesz aby kod użytkownika nie miał ograniczeń czasowych możesz pominąć punkt 6 i 7 potwierdzając operację czterokrotnym wduszeniem # 3.7 Dodawanie kodu użytkownika pozwalającego otworzyć zamek w określone dni tygodnia w określonych godzinach 1 Klikamy # aby rozpocząć (przyciski są podświetlone na niebiesko i słychać 2 Wpisujemy kod główny i wciskamy # (przyciski są podświetlone na niebiesko 3 Wpisujemy 45 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4 Wpisujemy dodany wcześniej kod użytkownika i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5 Wpisujemy dni tygodnia w jakich kod ma być aktywny i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 6 Wpisujemy przedział czasu, w którym w dane dni kod ma być aktywny (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 7 Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 8 Procedura dodania użytkownika zakończyła się powodzeniem

7 3.8 Dodawanie karty pozwalającej otworzyć zamek w określone dni tygodnia w określonych godzinach 3. Wpisujemy 45 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Przykładamy dodaną wcześniej kartę (mamy na to 10 sekund) (przyciski są 5. Wpisujemy dni tygodnia w jakich kod ma być aktywny i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 6. Wpisujemy przedział czasu w którym w dane dni kod ma być aktywny (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 7. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 8. Procedura dodania użytkownika zakończyła się powodzeniem 3.9 Dodawanie karty pozwalającej otworzyć zamek w określone dni tygodnia w określonych godzinach 3. Wpisujemy 45 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy dodany wcześniej kod użytkownika i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Przykładamy dodaną wcześniej kartę (mamy na to 10 sekund) (przyciski są 6. Wpisujemy dni tygodnia w jakich kod ma być aktywny i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 7. Wpisujemy przedział czasu w którym w dane dni kod ma być aktywny (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda. 8. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 9. Procedura dodania użytkownika zakończyła się powodzeniem

8 Uwagi: - Format dni tygodnia to cyfry: 1 Poniedziałek 2 Wtorek 3 Środa 4 Czwartek 5 Piątek 6 Sobota 7 Niedziela - Format godziny: GGMMGGMM Np. Od godziny 10:00 do 16:30 wpisujemy Jeśli nie podamy żadnej godziny to znaczy że automatycznie kod/karta będą otwierać zamek przez cały dzień. - Gdy wprowadzimy nowe parametry dla tego samego użytkownika, stare zostaną nadpisane Usuwanie użytkownika 3. Wpisujemy 44 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy numer indeksu użytkownika, którego chcemy usunąć i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 6. Procedura usunięcia użytkownika zakończyła się powodzeniem 3.11 Dezaktywowanie danego użytkownika 3. Wpisujemy 02 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy numer indeksu użytkownika, którego chcemy dezaktywować i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko 5. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 6. Procedura dezaktywowania użytkownika zakończyła się powodzeniem.

9 3.12 Ponowna aktywacja użytkownika 3. Wpisujemy 03 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy numer indeksu użytkownika, którego chcemy aktywować i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko 5. Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 6. Procedura ponownej aktywacji użytkownika zakończyła się powodzeniem Dezaktywowanie wszystkich użytkowników 3. Wpisujemy 99 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga czerwona dioda) 4. Procedura dezaktywacji wszystkich użytkowników zakończyła się powodzeniem Ponowna aktywacja wszystkich użytkowników Wykonujemy taką samą procedurę jak w przypadku dezaktywowania wszystkich użytkowników czyli: 3. Wpisujemy 99 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga czerwona dioda) 4. Procedura ponownej aktywacji wszystkich użytkowników zakończyła się powodzeniem.

10 3.15 Ustawienie samoistnego odblokowania zamka w określonych dniach i godzinach 3. Wpisujemy 63 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy dni tygodnia w jakich kod ma być aktywny i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Wpisujemy czasu, w którym ma się zamek w dane dni otworzyć i naciskamy # 6. (podświetlenie przycisków gaśnie, słychać jeden sygnał dźwiękowy i raz zamruga niebieska dioda). 7. Procedura ustawienia samoistnego odblokowania zamka zakończyła się powodzeniem Ustawienie samoistnego blokowania zamka w określonych dniach i godzinach 3. Wpisujemy 66 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy dni tygodnia w jakich kod ma być aktywny i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5. Wpisujemy czasu, w którym ma się zamek w dane dni otworzyć i naciskamy # (podświetlenie przycisków gaśnie, słychać jeden sygnał dźwiękowy i raz zamruga niebieska dioda). 6. Procedura ustawienia samoistnego odblokowania zamka zakończyła się powodzeniem. Uwagi: - Format dni tygodnia to cyfry: 1 Poniedziałek 2 Wtorek 3 Środa 4 Czwartek 5 Piątek 6 Sobota 7 Niedziela - Format godziny: GGMM

11 3.17 Aktywacja automatycznej funkcji odblokowywania zamka 3. Wpisujemy 64 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga niebieska dioda) 4. Procedura aktywacji automatycznej funkcji odblokowywania zamka zakończyła się powodzeniem Dezaktywacja automatycznej funkcji odblokowywania zamka 3. Wpisujemy 65 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga niebieska dioda) 4. Procedura dezaktywacji automatycznej funkcji odblokowywania zamka zakończyła się powodzeniem Aktywacja automatycznej funkcji blokowania zamka 3. Wpisujemy 67 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga niebieska dioda) 4. Procedura aktywacji automatycznej funkcji blokowania zamka zakończyła się powodzeniem Dezaktywacja automatycznej funkcji blokowania zamka 3. Wpisujemy 68 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga niebieska dioda) 4. Procedura dezaktywacji automatycznej funkcji blokowania zamka zakończyła się powodzeniem.

12 3.21 Włączenie podświetlenia klawiszy 3. Wpisujemy 34 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga niebieska dioda) 4. Procedura włączenia podświetlenia klawiatury zamka zakończyła się powodzeniem Wyłączenie podświetlenia klawiatury 3. Wpisujemy 35 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga niebieska dioda) 4. Procedura włączenia podświetlenia klawiatury zamka zakończyła się powodzeniem Włączenie funkcji normalnego odblokowania zamka przez dany okres czasu 3. Wpisujemy 15 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4. Wpisujemy dni tygodnia w jakich chcemy żeby funkcja była aktywna i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko 5. Wpisujemy czasu, w którym funkcja ma być aktywna w dane dni i naciskamy # (podświetlenie przycisków gaśnie, słychać jeden sygnał dźwiękowy i raz zamruga niebieska dioda). 6. Procedura ustawienia funkcji normalnego odblokowania zamka w danym okresie czasu zakończyła się powodzeniem.

13 3.24 Wyłączenie funkcji normalnego odblokowania zamka przez dany okres czasu 1. Klikamy # aby rozpocząć (przyciski są podświetlone na niebieski i słychać 3. Wpisujemy 15 i potwierdzamy # (podświetlenie przycisków gaśnie, słychać dwa sygnały dźwiękowe i dwa razy zamruga niebieska dioda). 4. Procedura wyłączenia funkcji normalnego odblokowania zamka w danym okresie czasu zakończyła się powodzeniem Dodanie jednorazowego kodu użytkownika 1 Klikamy # aby rozpocząć (przyciski są podświetlone na niebieski i słychać 2 Wpisujemy kod główny i wciskamy # (przyciski są podświetlone na niebiesko 3 Wpisujemy 33 i potwierdzamy # (mamy na to 10 sekund) (przyciski są 4 Wpisujemy jednorazowy kod użytkownika i naciskamy # (mamy na to 10 sekund) (przyciski są podświetlone na niebiesko i słychać dwa sygnały dźwiękowe, niebieska dioda 5 Jeszcze raz wciskamy # (podświetlenie przycisków gaśnie, słychać jeden 6 Procedura dodania jednorazowego kodu użytkownika zakończyła się powodzeniem 3.25 Kasowanie jednorazowego kodu użytkownika 1 Klikamy # aby rozpocząć (przyciski są podświetlone na niebiesko i słychać 2 Wpisujemy kod główny i wciskamy # (przyciski są podświetlone na niebiesko 3 Wpisujemy 23 i potwierdzamy # (mamy na to 10 sekund) (podświetlenie przycisków gaśnie, słychać trzy sygnały dźwiękowe i trzy razy zamruga czerwona dioda). 4 Procedura kasowania jednorazowego kodu użytkownika zakończyła się powodzeniem 3.26 Otwieranie zamka za pomocą kodu 1. Wpisujemy kod użytkownika i zatwierdzamy # 2. Zamek nam się otworzy. (Klawiatura jest podświetlona i świeci niebieska dioda) 3. Po 5 sekundach zamek się zamknie (Zapali się dwa razy czerwona dioda i usłyszymy.

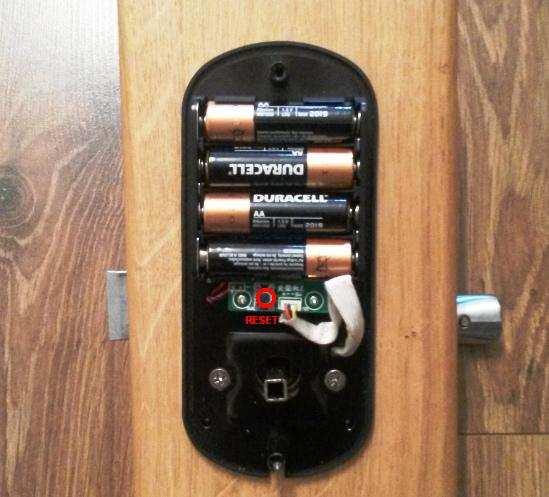

14 3.27 Otwierania zamka za pomocą karty 1. Przykładamy kartę do czytnika 2. Zamek nam się otworzy. (Klawiatura jest podświetlona i świeci niebieska dioda) 3. Po 5 sekundach zamek się zamknie (Zapali się dwa razy czerwona dioda i usłyszymy Otwieranie zamka za pomocą kodu i karty 1. Przykładamy kartę do czytnika (Słyszymy dwa sygnały dźwiękowe i mruga niebieska dioda) 2. Wpisujemy kod użytkownika i wciskamy # 3. Zamek nam się otworzy. (Klawiatura jest podświetlona i świeci niebieska dioda) 4. Po 5 sekundach zamek się zamknie (Zapali się dwa razy czerwona dioda i usłyszymy Jak odzyskać domyślny kod główny Zdejmujemy szyld wewnętrzny i przez 10 sekund wciskamy przycisk reset (Zapala się czerwona dioda). Gdy usłyszymy jeden sygnał dźwiękowy możemy puścić przycisk resetu. Po chwili usłyszymy 2 sygnały dźwiękowe i 2 razy zaświeci się niebieska dioda. To oznacza ze zamek został zresetowany do ustawień fabrycznych

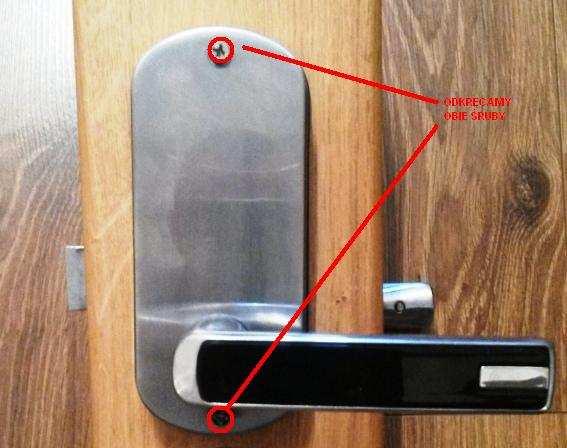

15 3.30 Sygnalizacja słabych baterii Gdy napięcie jest niższe niż 5 V zamek przy każdorazowym otwarciu sygnalizuje stan słabych baterii (czerwona dioda mruga 3 razy i 3 razy słyszymy sygnał dźwiękowy) Wymiana baterii Odkręcamy 2 śrubki z szyldu wewnętrznego i zdejmujemy go. Odsłania nam się pojemnik na baterie.

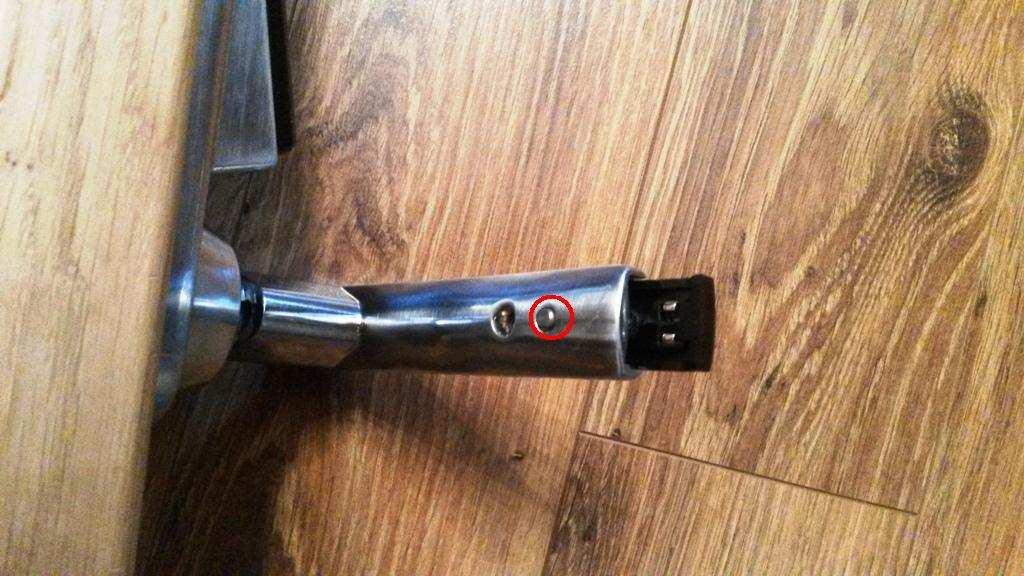

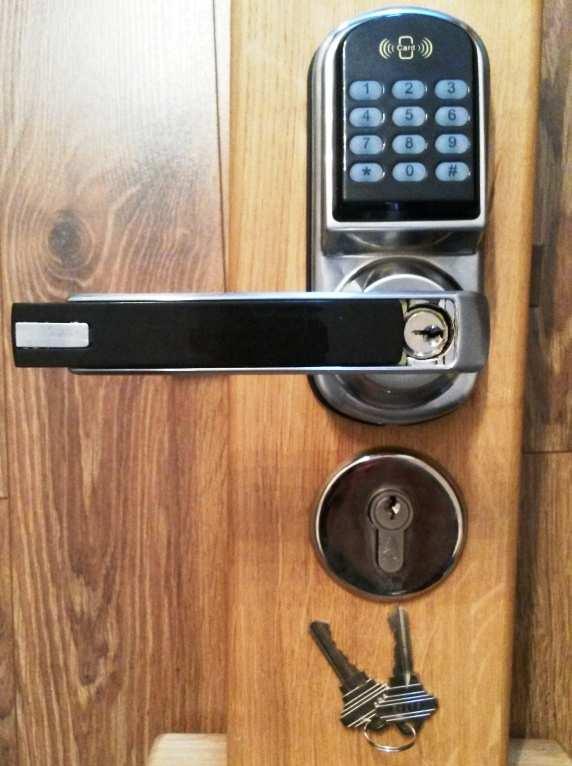

16 3.32 Blokada klamki kluczem mechanicznym Aby odsłonić wkładkę mechaniczną mieszczącą się w klamce musimy nadusić przycisk, który znajdziemy od strony wewnętrznej klamki. Po wciśnięciu przycisku, plastik w klamce przesunie nam się w lewą stronę i odsłoni wkładkę mechaniczną po której przekręceniu możemy zablokować klamkę.

17 4 Konserwacja 1. Unikać kontaktu zamka z substancjami powodującymi korozje. 2. Unikać kontaktu zamka z twardymi przedmiotami, które mogłoby porysować jego powłokę. 3. Należy utrzymywać czytnik i klawiaturę w czystości. 4. Należy wymieniać baterie gdy zamek o tym sygnalizuje. 5. Powłoka metalowa zamka może być czyszczona środkami do polerowania. 6. Nie używać wody ani alkoholu do czyszczenia zabrudzeń na powierzchni zamka. Należy używać do tego miękkiej ściereczki
