Automatyczne Drzwi Do Kurnika Kur-2

Transkrypt

1 NIC TAK NIE WKURZA JAK PORANNE WSTAWANIE! KONIEC Z TYM! Automatyczne Drzwi Do Kurnika Kur-2 Automatyczne drzwi do kurnika zbudowane są z wykorzystaniem zaawansowanego mikroprocesorowego układu sterującego pozwalającego na: 1. otwieraniu drzwi w czasie zaprogramowanym przez użytkownika 2. zamykaniu drzwi w czasie zaprogramowanym przez użytkownika 3. otwieraniu i zamykaniu drzwi w dowolnym momencie ręcznie 4. czasowej blokadzie automatycznego otwierania i zamykania przy jak najprostszej obsłudze ze strony użytkownika Parametry techniczne: Wysokość 88,5 cm Szerokość 38,5 cm Grubość 9 cm Waga ok. 9kg Wysokość otworu drzwiowego 30 cm Szerokość otworu drzwiowego 30 cm Zasilanie sieciowe V Moc pobierana 2W (podczas zamykania/otwierania 14W)

2

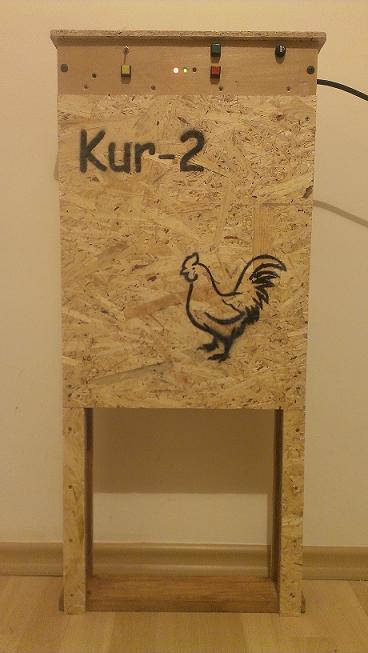

3 Widok drzwi w stanie otwartym

4 Widok drzwi w stanie zamkniętym

5 Panel sterujący RESET Przełącznik automatycznie / ręcznie Otwieranie drzwi Bezpiecznik Przycisk programowania Zamykanie drzwi Sygnalizacja błędu / odmierzanie czasu Sygnalizacja automatycznie/ ręcznie Sygnalizacja stanu programowania Opis działania i znaczenia elementów panelu sterującego 1. Przełącznik trybu pracy umożliwia włączenie (wyłączenie) automatycznego trybu podnoszenia i opuszczania drzwi. Dźwignia przełącznika skierowana do dołu włącza automatyczne otwieranie i zamykanie świeci się wtedy dioda sygnalizacyjna w kolorze zielonym (środkowa w panelu diod). Dźwignia skierowana w górę wyłącza automatyczne działanie drzwi (dioda zielona nie świeci). Tryb wyłączenia automatyki wykorzystujemy np. w zimie podczas mrozów przy wyłączonej automatyce sterować można tylko ręcznie. 2. Przycisk programowania po naciśnięciu tego przycisku przez 10 sekund jest możliwe zaprogramowanie chwili otwierania lub zamykania drzwi (świeci dioda w kolorze żółtym). 3. Przycisk otwieranie drzwi (kolor zielony) naciśnięcie powoduje niezwłoczne otwarcie drzwi. 4. Przycisk zamykanie drzwi (kolor czerwony) naciśnięcie powoduje niezwłoczne zamknięcie drzwi. UWAGA! Przed zamknięciem drzwi w trybie automatycznym przez dwie minuty przed zamknięciem generowany jest sygnał przerywany dźwiękowy zachęcający ptaki do wejścia.

6 Jak obsługiwać drzwi KUR-2? UWAGA!!!!!!! 1. Wszystkie funkcje działają tylko jeśli drzwi zasilane są napięciem 230V. 2. Podczas braku napięcia sieciowego działają tylko niezbędne funkcje wewnętrzne odmierzające czas. 3. Jeśli braknie zasilania sieciowego podczas wykonywania operacji zamknięcia lub otwarcia zostaną one dokończone jeśli tylko powróci zasilanie sieciowe. Jak w każdej chwili otworzyć drzwi? Nacisnąć zielony przycisk Otwórz drzwi - drzwi zostaną otwarte. Jak w każdej chwili zamknąć drzwi? Nacisnąć czerwony przycisk Zamknij drzwi - drzwi zostaną zamknięte. Jak zaprogramować automatyczne otwieranie drzwi o godz. 6:30? Metoda jest najprostsza z możliwych przychodzisz do kurnika o godzinie 6:30 (rano kiedy chcesz otworzyć) i naciskasz tylko dwa przyciski: 1. naciskasz żółty przycisk Programuj 2. naciskasz zielony przycisk Otwórz drzwi 3. od tego czasu do następnej zmiany drzwi będą się otwierały o tej porze UWAGA!!!!!!! Przełączenie w tryb ręczny zablokuje automatyczne otwieranie UWAGA!!!!!!! Operacja programowanie jest możliwa w czasie 10 sekund od naciśnięcia żółtego przycisku - Programuj (w tym czasie świeci się żółta dioda sygnalizująca możliwość zaprogramowania) Jak zaprogramować automatyczne zamknięcia drzwi o godz. 20:00? Metoda jest najprostsza z możliwych przychodzisz do kurnika o godzinie 20:00 (wieczór kiedy chcesz zamknąć) i naciskasz tylko dwa przyciski: 1. naciskasz żółty przycisk Programuj

7 2. naciskasz czerwony przycisk Zamknij drzwi 3. od tego czasu do następnej zmiany drzwi będą się zamykały o tej porze UWAGA!!!!!!! Przełączenie w tryb ręczny zablokuje automatyczne zamykanie UWAGA!!!!!!! Operacja programowanie jest możliwa w czasie 10 sekund od naciśnięcia żółtego przycisku - Programuj (w tym czasie świeci się żółta dioda sygnalizująca możliwość zaprogramowania) Jest zima, zapowiadają duże mrozy, nie chcę by automatycznie otwarły się drzwi? Przełącz przełącznik Automatycznie/Ręcznie nie świeci się dioda zielona (tryb ręczny). W trybie tym automat zostanie wyłączony.- działa tylko sterowanie ręczne klawisze góra dół (zielony - czerwony) Pytania proszę wysyłać na adres: drzwidokurnika@wp.pl

8 Montaż drzwi Drzwi należy przykręcić wkrętami przy pomocy kątowników stalowych do ściany lub w inny trwały sposób. Uwaga 1: drzwi montować korzystając z poziomicy (muszą być zamontowane pionowo). Uwaga 2: drzwi montować od wewnątrz pomieszczenia w takim miejscu by zabezpieczyć przed wpływem wody.
