Karta produktu Platforma przeładunkowa Crawford DL6020TI. ASSA ABLOY Entrance Systems

Transkrypt

1 ASSA ABLOY Entrance Systems

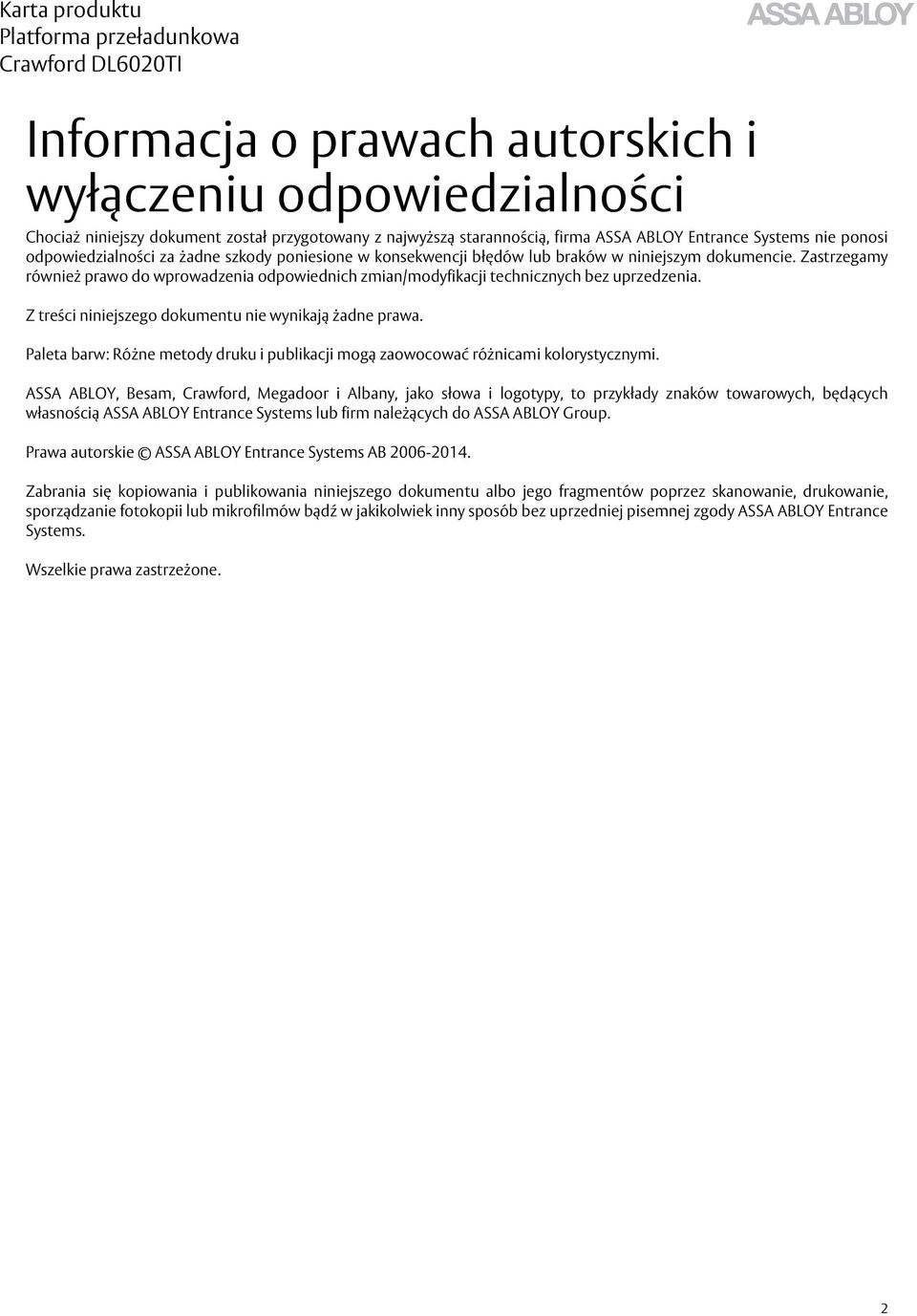

2 Informacja o prawach autorskich i wyłączeniu odpowiedzialności Chociaż niniejszy dokument został przygotowany z najwyższą starannością, firma ASSA ABLOY Entrance Systems nie ponosi odpowiedzialności za żadne szkody poniesione w konsekwencji błędów lub braków w niniejszym dokumencie. Zastrzegamy również prawo do wprowadzenia odpowiednich zmian/modyfikacji technicznych bez uprzedzenia. Z treści niniejszego dokumentu nie wynikają żadne prawa. Paleta barw: Różne metody druku i publikacji mogą zaowocować różnicami kolorystycznymi. ASSA ABLOY, Besam, Crawford, Megadoor i Albany, jako słowa i logotypy, to przykłady znaków towarowych, będących własnością ASSA ABLOY Entrance Systems lub firm należących do ASSA ABLOY Group. Prawa autorskie ASSA ABLOY Entrance Systems AB Zabrania się kopiowania i publikowania niniejszego dokumentu albo jego fragmentów poprzez skanowanie, drukowanie, sporządzanie fotokopii lub mikrofilmów bądź w jakikolwiek inny sposób bez uprzedniej pisemnej zgody ASSA ABLOY Entrance Systems. Wszelkie prawa zastrzeżone. 2

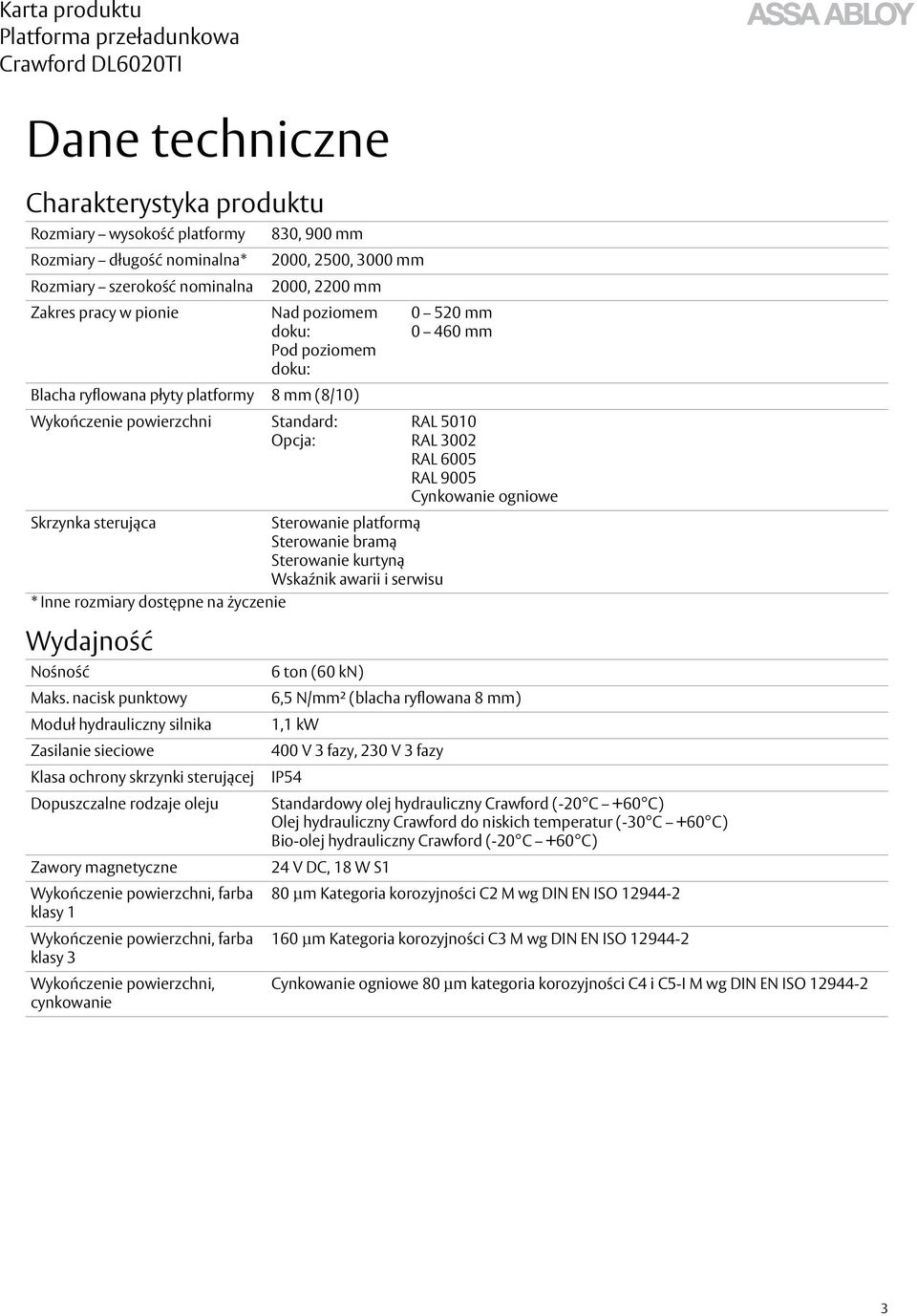

3 Dane techniczne Charakterystyka produktu Rozmiary wysokość platformy Rozmiary długość nominalna* Rozmiary szerokość nominalna Zakres pracy w pionie 830, 900 mm 2000, 2500, 3000 mm 2000, 2200 mm Nad poziomem doku: Pod poziomem doku: Blacha ryflowana płyty platformy 8 mm (8/10) Wykończenie powierzchni Standard: Opcja: Skrzynka sterująca Sterowanie platformą Sterowanie bramą Sterowanie kurtyną Wskaźnik awarii i serwisu * Inne rozmiary dostępne na życzenie mm mm RAL 5010 RAL 3002 RAL 6005 RAL 9005 Cynkowanie ogniowe Wydajność Nośność Maks. nacisk punktowy Moduł hydrauliczny silnika Zasilanie sieciowe Klasa ochrony skrzynki sterującej Dopuszczalne rodzaje oleju Zawory magnetyczne Wykończenie powierzchni, farba klasy 1 Wykończenie powierzchni, farba klasy 3 Wykończenie powierzchni, cynkowanie 6 ton (60 kn) 6,5 N/mm² (blacha ryflowana 8 mm) 1,1 kw 400 V 3 fazy, 230 V 3 fazy IP54 Standardowy olej hydrauliczny Crawford (-20 C +60 C) Olej hydrauliczny Crawford do niskich temperatur (-30 C +60 C) Bio-olej hydrauliczny Crawford (-20 C +60 C) 24 V DC, 18 W S1 80 μm Kategoria korozyjności C2 M wg DIN EN ISO μm Kategoria korozyjności C3 M wg DIN EN ISO Cynkowanie ogniowe 80 μm kategoria korozyjności C4 i C5-I M wg DIN EN ISO

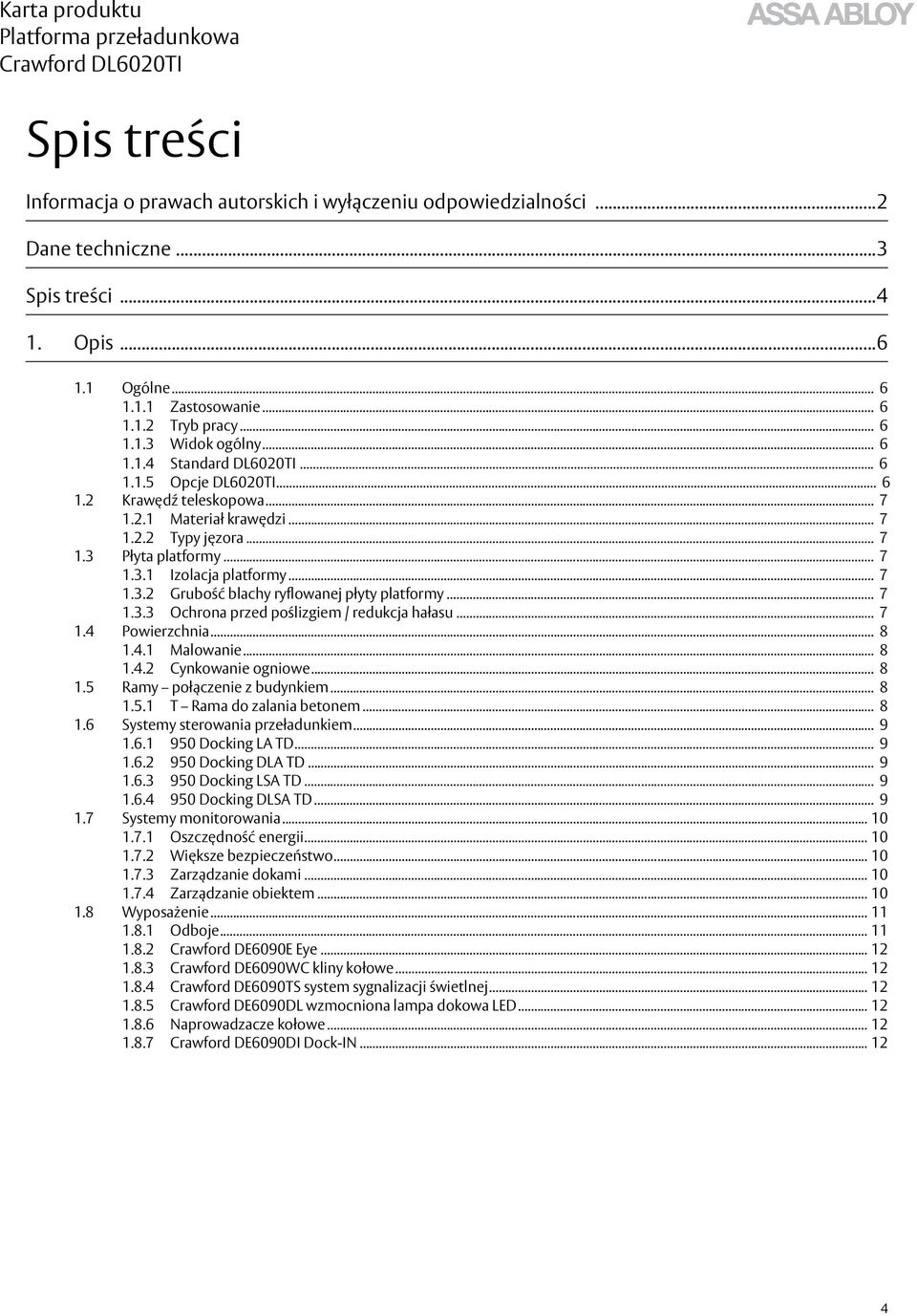

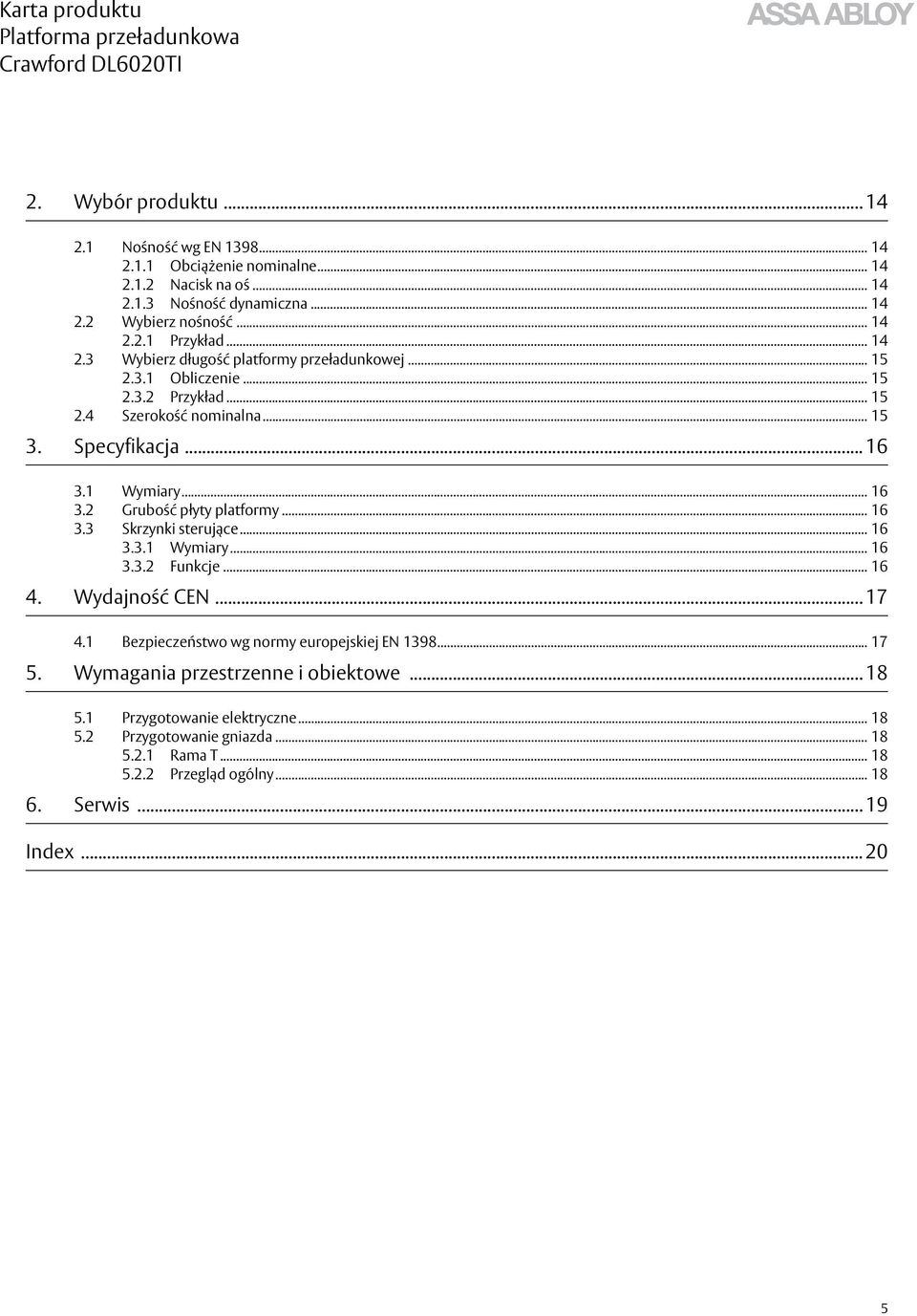

4 Spis treści Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Dane techniczne...3 Spis treści Opis Ogólne Zastosowanie Tryb pracy Widok ogólny Standard DL6020TI Opcje DL6020TI Krawędź teleskopowa Materiał krawędzi Typy jęzora Płyta platformy Izolacja platformy Grubość blachy ryflowanej płyty platformy Ochrona przed poślizgiem / redukcja hałasu Powierzchnia Malowanie Cynkowanie ogniowe Ramy połączenie z budynkiem T Rama do zalania betonem Systemy sterowania przeładunkiem Docking LA TD Docking DLA TD Docking LSA TD Docking DLSA TD Systemy monitorowania Oszczędność energii Większe bezpieczeństwo Zarządzanie dokami Zarządzanie obiektem Wyposażenie Odboje Crawford DE6090E Eye Crawford DE6090WC kliny kołowe Crawford DE6090TS system sygnalizacji świetlnej Crawford DE6090DL wzmocniona lampa dokowa LED Naprowadzacze kołowe Crawford DE6090DI Dock-IN

5 2. Wybór produktu Nośność wg EN Obciążenie nominalne Nacisk na oś Nośność dynamiczna Wybierz nośność Przykład Wybierz długość platformy przeładunkowej Obliczenie Przykład Szerokość nominalna Specyfikacja Wymiary Grubość płyty platformy Skrzynki sterujące Wymiary Funkcje Wydajność CEN Bezpieczeństwo wg normy europejskiej EN Wymagania przestrzenne i obiektowe Przygotowanie elektryczne Przygotowanie gniazda Rama T Przegląd ogólny Serwis Index

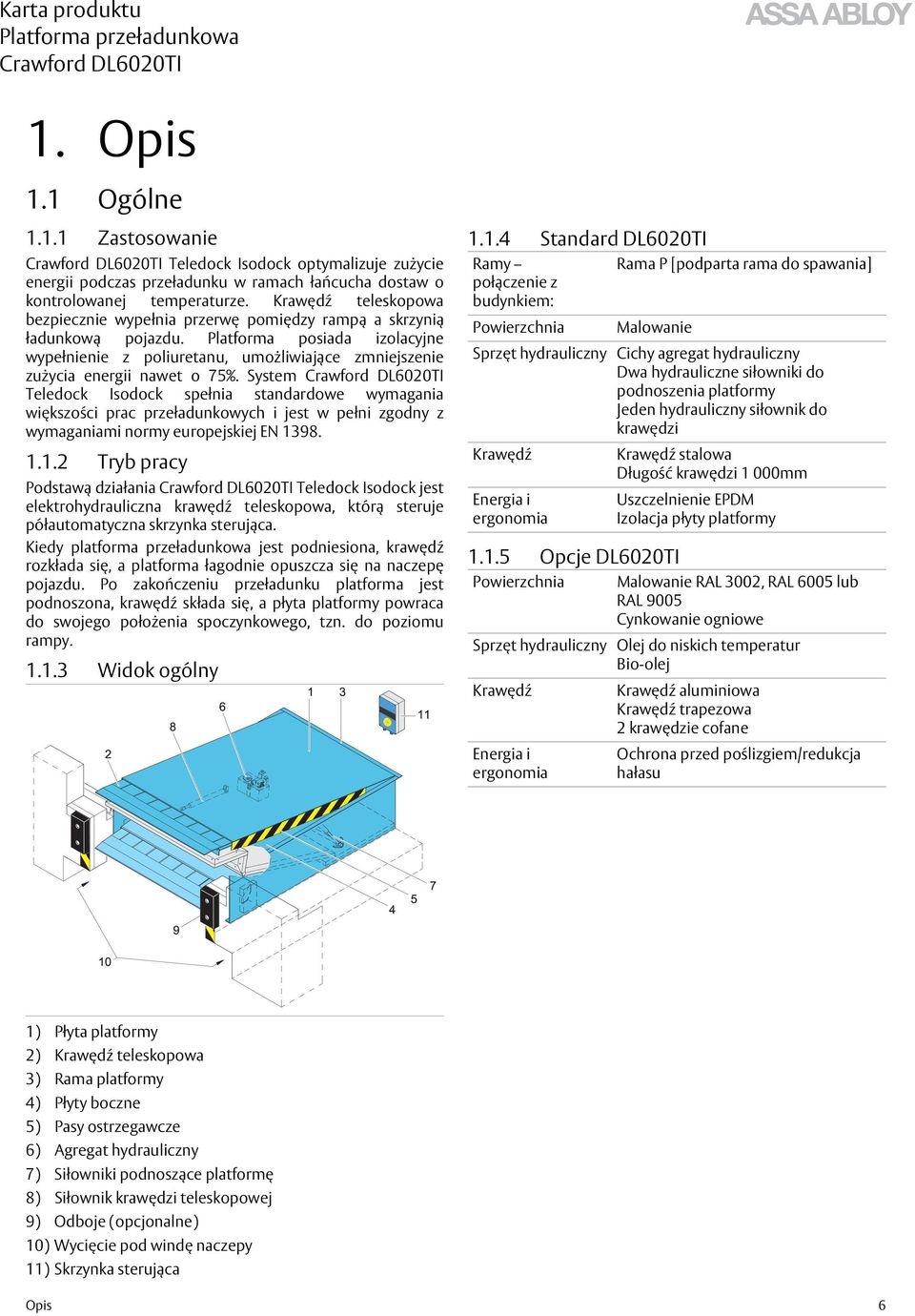

6 1. Opis 1.1 Ogólne Zastosowanie Teledock Isodock optymalizuje zużycie energii podczas przeładunku w ramach łańcucha dostaw o kontrolowanej temperaturze. Krawędź teleskopowa bezpiecznie wypełnia przerwę pomiędzy rampą a skrzynią ładunkową pojazdu. Platforma posiada izolacyjne wypełnienie z poliuretanu, umożliwiające zmniejszenie zużycia energii nawet o 75%. System Teledock Isodock spełnia standardowe wymagania większości prac przeładunkowych i jest w pełni zgodny z wymaganiami normy europejskiej EN Tryb pracy Podstawą działania Teledock Isodock jest elektrohydrauliczna krawędź teleskopowa, którą steruje półautomatyczna skrzynka sterująca. Kiedy platforma przeładunkowa jest podniesiona, krawędź rozkłada się, a platforma łagodnie opuszcza się na naczepę pojazdu. Po zakończeniu przeładunku platforma jest podnoszona, krawędź składa się, a płyta platformy powraca do swojego położenia spoczynkowego, tzn. do poziomu rampy Widok ogólny Standard DL6020TI Ramy Rama P [podparta rama do spawania] połączenie z budynkiem: Powierzchnia Malowanie Sprzęt hydrauliczny Cichy agregat hydrauliczny Dwa hydrauliczne siłowniki do podnoszenia platformy Jeden hydrauliczny siłownik do krawędzi Krawędź Krawędź stalowa Długość krawędzi 1 000mm Energia i ergonomia Opcje DL6020TI Uszczelnienie EPDM Izolacja płyty platformy Powierzchnia Malowanie RAL 3002, RAL 6005 lub RAL 9005 Cynkowanie ogniowe Sprzęt hydrauliczny Olej do niskich temperatur Bio-olej Krawędź Krawędź aluminiowa Krawędź trapezowa 2 krawędzie cofane Energia i ergonomia Ochrona przed poślizgiem/redukcja hałasu 1) Płyta platformy 2) Krawędź teleskopowa 3) Rama platformy 4) Płyty boczne 5) Pasy ostrzegawcze 6) Agregat hydrauliczny 7) Siłowniki podnoszące platformę 8) Siłownik krawędzi teleskopowej 9) Odboje (opcjonalne) 10) Wycięcie pod windę naczepy 11) Skrzynka sterująca Opis 6

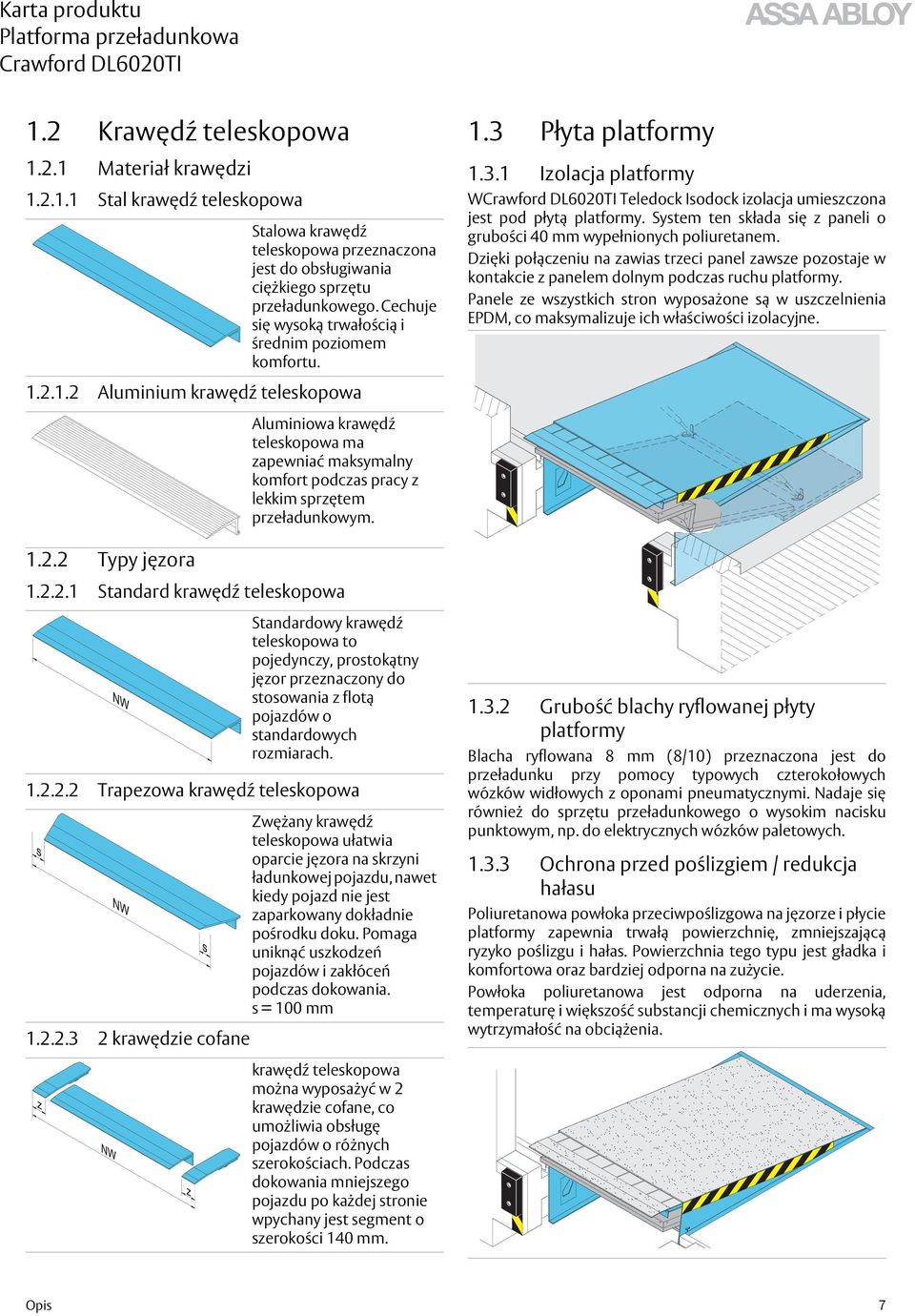

7 1.2 Krawędź teleskopowa Materiał krawędzi Stal krawędź teleskopowa Stalowa krawędź teleskopowa przeznaczona jest do obsługiwania ciężkiego sprzętu przeładunkowego. Cechuje się wysoką trwałością i średnim poziomem komfortu. 1.3 Płyta platformy Izolacja platformy W Teledock Isodock izolacja umieszczona jest pod płytą platformy. System ten składa się z paneli o grubości 40 mm wypełnionych poliuretanem. Dzięki połączeniu na zawias trzeci panel zawsze pozostaje w kontakcie z panelem dolnym podczas ruchu platformy. Panele ze wszystkich stron wyposażone są w uszczelnienia EPDM, co maksymalizuje ich właściwości izolacyjne Aluminium krawędź teleskopowa Typy jęzora Aluminiowa krawędź teleskopowa ma zapewniać maksymalny komfort podczas pracy z lekkim sprzętem przeładunkowym Standard krawędź teleskopowa Trapezowa krawędź teleskopowa krawędzie cofane Standardowy krawędź teleskopowa to pojedynczy, prostokątny jęzor przeznaczony do stosowania z flotą pojazdów o standardowych rozmiarach. Zwężany krawędź teleskopowa ułatwia oparcie jęzora na skrzyni ładunkowej pojazdu, nawet kiedy pojazd nie jest zaparkowany dokładnie pośrodku doku. Pomaga uniknąć uszkodzeń pojazdów i zakłóceń podczas dokowania. s = 100 mm Grubość blachy ryflowanej płyty platformy Blacha ryflowana 8 mm (8/10) przeznaczona jest do przeładunku przy pomocy typowych czterokołowych wózków widłowych z oponami pneumatycznymi. Nadaje się również do sprzętu przeładunkowego o wysokim nacisku punktowym, np. do elektrycznych wózków paletowych Ochrona przed poślizgiem / redukcja hałasu Poliuretanowa powłoka przeciwpoślizgowa na jęzorze i płycie platformy zapewnia trwałą powierzchnię, zmniejszającą ryzyko poślizgu i hałas. Powierzchnia tego typu jest gładka i komfortowa oraz bardziej odporna na zużycie. Powłoka poliuretanowa jest odporna na uderzenia, temperaturę i większość substancji chemicznych i ma wysoką wytrzymałość na obciążenia. krawędź teleskopowa można wyposażyć w 2 krawędzie cofane, co umożliwia obsługę pojazdów o różnych szerokościach. Podczas dokowania mniejszego pojazdu po każdej stronie wpychany jest segment o szerokości 140 mm. Opis 7

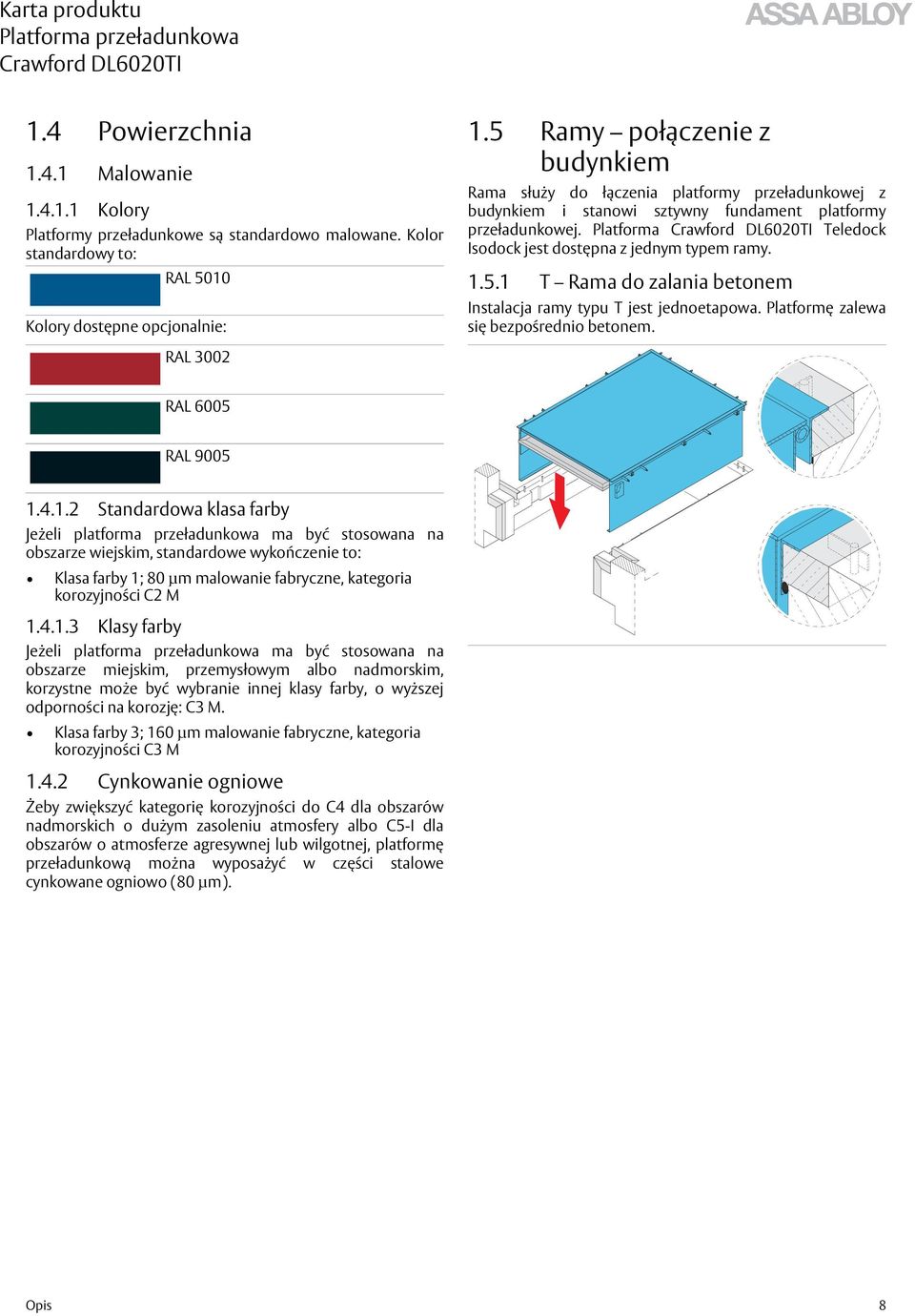

8 1.4 Powierzchnia Malowanie Kolory Platformy przeładunkowe są standardowo malowane. Kolor standardowy to: RAL 5010 Kolory dostępne opcjonalnie: 1.5 Ramy połączenie z budynkiem Rama służy do łączenia platformy przeładunkowej z budynkiem i stanowi sztywny fundament platformy przeładunkowej. Platforma Teledock Isodock jest dostępna z jednym typem ramy T Rama do zalania betonem Instalacja ramy typu T jest jednoetapowa. Platformę zalewa się bezpośrednio betonem. RAL 3002 RAL 6005 RAL Standardowa klasa farby Jeżeli platforma przeładunkowa ma być stosowana na obszarze wiejskim, standardowe wykończenie to: Klasa farby 1; 80 μm malowanie fabryczne, kategoria korozyjności C2 M Klasy farby Jeżeli platforma przeładunkowa ma być stosowana na obszarze miejskim, przemysłowym albo nadmorskim, korzystne może być wybranie innej klasy farby, o wyższej odporności na korozję: C3 M. Klasa farby 3; 160 μm malowanie fabryczne, kategoria korozyjności C3 M Cynkowanie ogniowe Żeby zwiększyć kategorię korozyjności do C4 dla obszarów nadmorskich o dużym zasoleniu atmosfery albo C5-I dla obszarów o atmosferze agresywnej lub wilgotnej, platformę przeładunkową można wyposażyć w części stalowe cynkowane ogniowo (80 μm). Opis 8

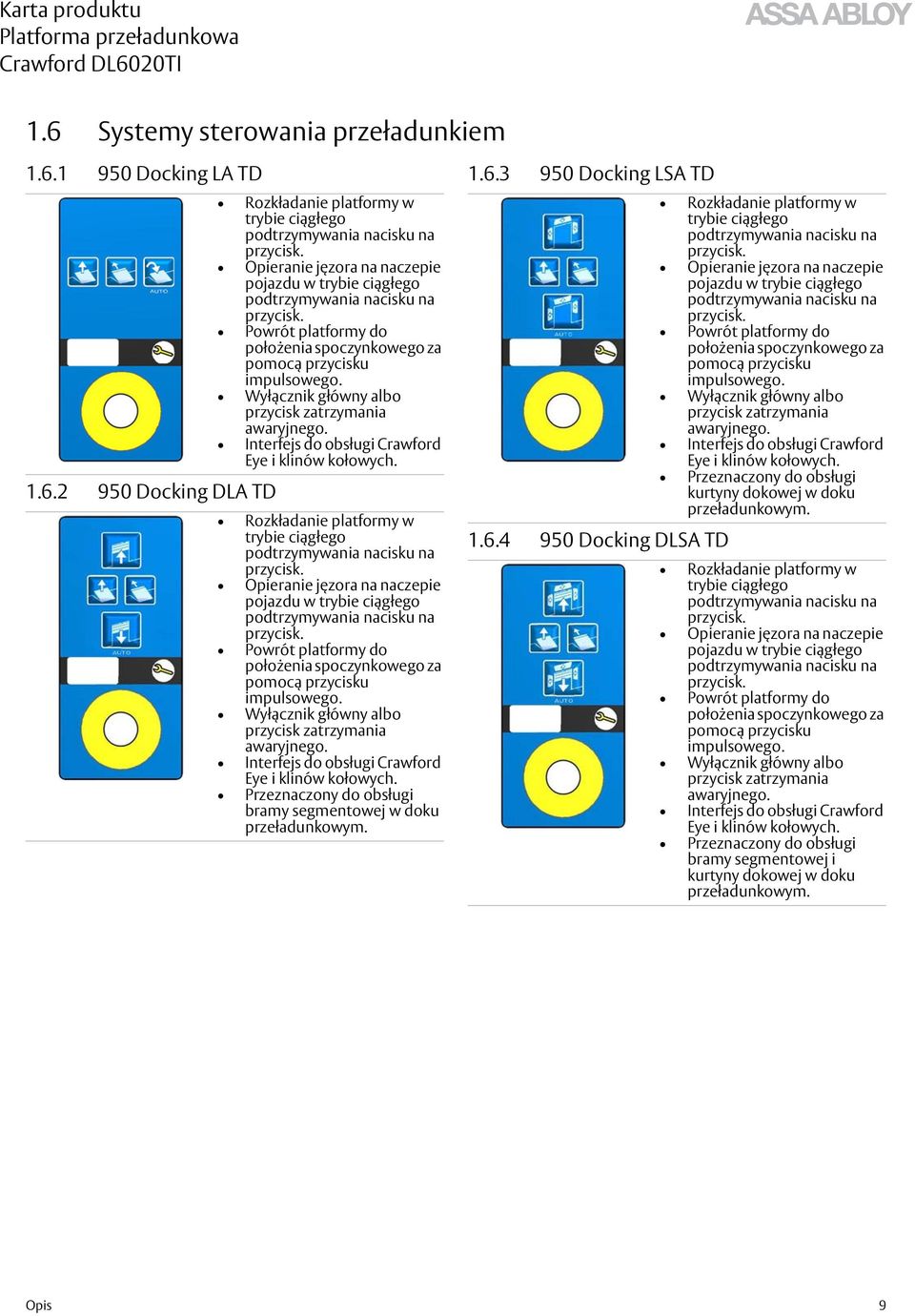

9 1.6 Systemy sterowania przeładunkiem Docking LA TD Docking DLA TD Rozkładanie platformy w trybie ciągłego podtrzymywania nacisku na przycisk. Opieranie jęzora na naczepie pojazdu w trybie ciągłego podtrzymywania nacisku na przycisk. Powrót platformy do położenia spoczynkowego za pomocą przycisku impulsowego. Wyłącznik główny albo przycisk zatrzymania awaryjnego. Interfejs do obsługi Crawford Eye i klinów kołowych. Rozkładanie platformy w trybie ciągłego podtrzymywania nacisku na przycisk. Opieranie jęzora na naczepie pojazdu w trybie ciągłego podtrzymywania nacisku na przycisk. Powrót platformy do położenia spoczynkowego za pomocą przycisku impulsowego. Wyłącznik główny albo przycisk zatrzymania awaryjnego. Interfejs do obsługi Crawford Eye i klinów kołowych. Przeznaczony do obsługi bramy segmentowej w doku przeładunkowym Docking LSA TD Docking DLSA TD Rozkładanie platformy w trybie ciągłego podtrzymywania nacisku na przycisk. Opieranie jęzora na naczepie pojazdu w trybie ciągłego podtrzymywania nacisku na przycisk. Powrót platformy do położenia spoczynkowego za pomocą przycisku impulsowego. Wyłącznik główny albo przycisk zatrzymania awaryjnego. Interfejs do obsługi Crawford Eye i klinów kołowych. Przeznaczony do obsługi kurtyny dokowej w doku przeładunkowym. Rozkładanie platformy w trybie ciągłego podtrzymywania nacisku na przycisk. Opieranie jęzora na naczepie pojazdu w trybie ciągłego podtrzymywania nacisku na przycisk. Powrót platformy do położenia spoczynkowego za pomocą przycisku impulsowego. Wyłącznik główny albo przycisk zatrzymania awaryjnego. Interfejs do obsługi Crawford Eye i klinów kołowych. Przeznaczony do obsługi bramy segmentowej i kurtyny dokowej w doku przeładunkowym. Opis 9

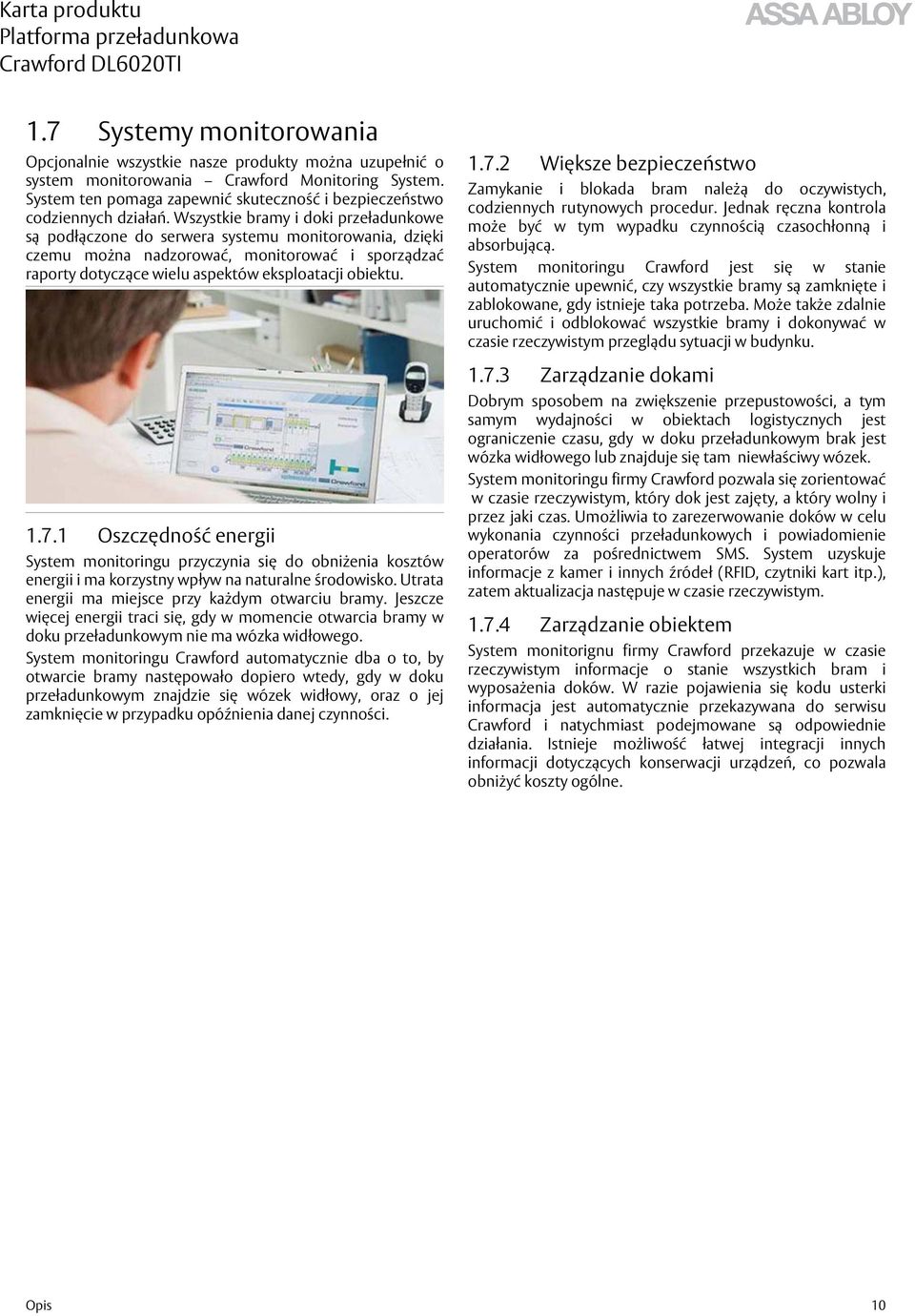

10 1.7 Systemy monitorowania Opcjonalnie wszystkie nasze produkty można uzupełnić o system monitorowania Crawford Monitoring System. System ten pomaga zapewnić skuteczność i bezpieczeństwo codziennych działań. Wszystkie bramy i doki przeładunkowe są podłączone do serwera systemu monitorowania, dzięki czemu można nadzorować, monitorować i sporządzać raporty dotyczące wielu aspektów eksploatacji obiektu Oszczędność energii System monitoringu przyczynia się do obniżenia kosztów energii i ma korzystny wpływ na naturalne środowisko. Utrata energii ma miejsce przy każdym otwarciu bramy. Jeszcze więcej energii traci się, gdy w momencie otwarcia bramy w doku przeładunkowym nie ma wózka widłowego. System monitoringu Crawford automatycznie dba o to, by otwarcie bramy następowało dopiero wtedy, gdy w doku przeładunkowym znajdzie się wózek widłowy, oraz o jej zamknięcie w przypadku opóźnienia danej czynności Większe bezpieczeństwo Zamykanie i blokada bram należą do oczywistych, codziennych rutynowych procedur. Jednak ręczna kontrola może być w tym wypadku czynnością czasochłonną i absorbującą. System monitoringu Crawford jest się w stanie automatycznie upewnić, czy wszystkie bramy są zamknięte i zablokowane, gdy istnieje taka potrzeba. Może także zdalnie uruchomić i odblokować wszystkie bramy i dokonywać w czasie rzeczywistym przeglądu sytuacji w budynku Zarządzanie dokami Dobrym sposobem na zwiększenie przepustowości, a tym samym wydajności w obiektach logistycznych jest ograniczenie czasu, gdy w doku przeładunkowym brak jest wózka widłowego lub znajduje się tam niewłaściwy wózek. System monitoringu firmy Crawford pozwala się zorientować w czasie rzeczywistym, który dok jest zajęty, a który wolny i przez jaki czas. Umożliwia to zarezerwowanie doków w celu wykonania czynności przeładunkowych i powiadomienie operatorów za pośrednictwem SMS. System uzyskuje informacje z kamer i innych źródeł (RFID, czytniki kart itp.), zatem aktualizacja następuje w czasie rzeczywistym Zarządzanie obiektem System monitorignu firmy Crawford przekazuje w czasie rzeczywistym informacje o stanie wszystkich bram i wyposażenia doków. W razie pojawienia się kodu usterki informacja jest automatycznie przekazywana do serwisu Crawford i natychmiast podejmowane są odpowiednie działania. Istnieje możliwość łatwej integracji innych informacji dotyczących konserwacji urządzeń, co pozwala obniżyć koszty ogólne. Opis 10

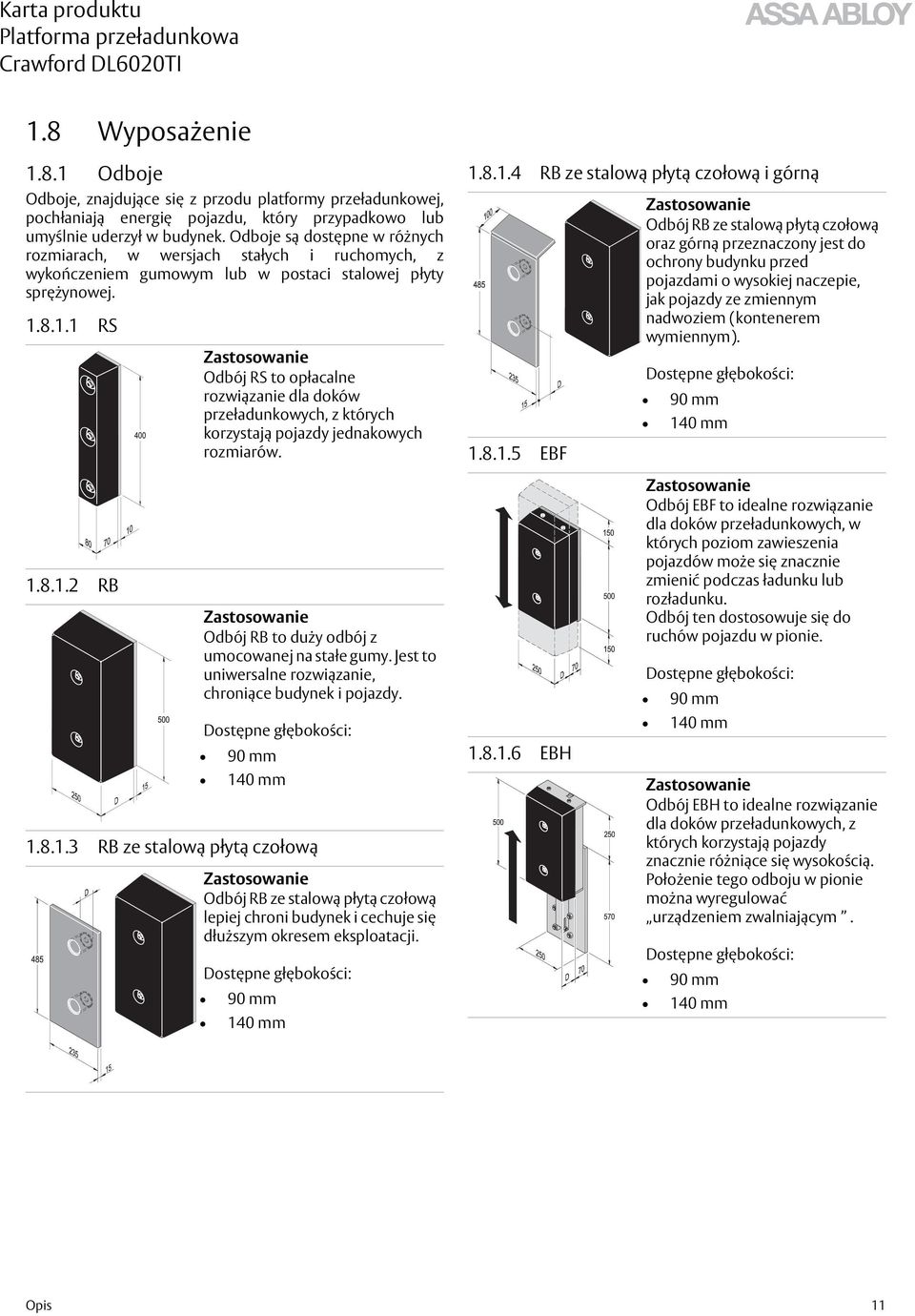

11 1.8 Wyposażenie Odboje Odboje, znajdujące się z przodu platformy przeładunkowej, pochłaniają energię pojazdu, który przypadkowo lub umyślnie uderzył w budynek. Odboje są dostępne w różnych rozmiarach, w wersjach stałych i ruchomych, z wykończeniem gumowym lub w postaci stalowej płyty sprężynowej RS Zastosowanie Odbój RS to opłacalne rozwiązanie dla doków przeładunkowych, z których korzystają pojazdy jednakowych rozmiarów RB ze stalową płytą czołową i górną EBF Zastosowanie Odbój RB ze stalową płytą czołową oraz górną przeznaczony jest do ochrony budynku przed pojazdami o wysokiej naczepie, jak pojazdy ze zmiennym nadwoziem (kontenerem wymiennym). Dostępne głębokości: 90 mm 140 mm RB RB ze stalową płytą czołową Zastosowanie Odbój RB to duży odbój z umocowanej na stałe gumy. Jest to uniwersalne rozwiązanie, chroniące budynek i pojazdy. Dostępne głębokości: 90 mm 140 mm Zastosowanie Odbój RB ze stalową płytą czołową lepiej chroni budynek i cechuje się dłuższym okresem eksploatacji. Dostępne głębokości: 90 mm 140 mm EBH Zastosowanie Odbój EBF to idealne rozwiązanie dla doków przeładunkowych, w których poziom zawieszenia pojazdów może się znacznie zmienić podczas ładunku lub rozładunku. Odbój ten dostosowuje się do ruchów pojazdu w pionie. Dostępne głębokości: 90 mm 140 mm Zastosowanie Odbój EBH to idealne rozwiązanie dla doków przeładunkowych, z których korzystają pojazdy znacznie różniące się wysokością. Położenie tego odboju w pionie można wyregulować urządzeniem zwalniającym. Dostępne głębokości: 90 mm 140 mm Opis 11

12 Odbój sprężynowy stalowy Odbój sprężynowy stalowy Crawford DE6090E Eye Zastosowanie Odbój sprężynowy stalowy idealnie chroni zarówno rampę, jak i pojazd. Zastosowanie Odbój sprężynowy stalowy 800 mm przeznaczony jest do zastosowań, w których pojazdy są zazwyczaj wyższe niż poziom rampy. Crawford Eye to elektroniczny, czujnikowy system dokowania, mierzący odległość pomiędzy pojazdem a budynkiem. Ułatwia kierowcy dokowanie, a także wykrywa obecność przedmiotów i ludzi za pojazdem Crawford DE6090WC kliny kołowe Kliny kołowe mają czujnik do wykrywania obecności i położenia pojazdu i są połączone ze skrzynką sterującą platformy przeładunkowej. Jeżeli czujnik nie wykrywa pojazdu, dok przeładunkowy jest blokowany ze względów bezpieczeństwa. Kliny kołowe zapobiegają także przemieszczaniu się pojazdu podczas przeładunku Crawford DE6090TS system sygnalizacji świetlnej Crawford DE6090DL wzmocniona lampa dokowa LED Naprowadzacze kołowe Obecność pojazdu wykrywana jest albo przez system sygnalizacji świetlnej, wyposażony w czujnik nad platformą przeładunkową, albo przez kliny kołowe. Jeżeli nie ma pojazdu (platforma jest pusta), światło wewnątrz jest czerwone, a światło na zewnątrz zielone. Sygnalizację świetlną można stosować w kombinacji z klinami kołowymi, Crawford Eye albo blokadą brama/platforma. Oświetlenie doku to element szczególnie narażony na uszkodzenia. Praktycznie niezniszczalna, wzmocniona lampa dokowa LED to idealny sposób oświetlenia miejsca przeładunku i pojazdu. Lampa ta zaprojektowana została do pracy w najbardziej wymagających warunkach i wytrzymuje nawet silne uderzenia przez poruszający się wózek widłowy. Pomoc wizualna, która ułatwia parkowanie pojazdu i zmniejsza ryzyko kolizji. Szczególnie przydatna w dokach przeładunkowych z szeroką platformą i kurtyną dokową. Naprowadzacze mogą być przyśrubowane lub zabetonowane w podłożu przed platformą przeładunkową Crawford DE6090DI Dock-IN Crawford Dock-IN to kompletny system naprowadzaczy świetlnych i sygnalizacji świetlnej, dla łatwiejszej i bezpieczniejszej procedury dokowania pojazdów. Crawford Dock-IN działa w oparciu o nowoczesną technologię diodową i charakteryzuje się niezawodnością i niskim zużyciem energii. Opis 12

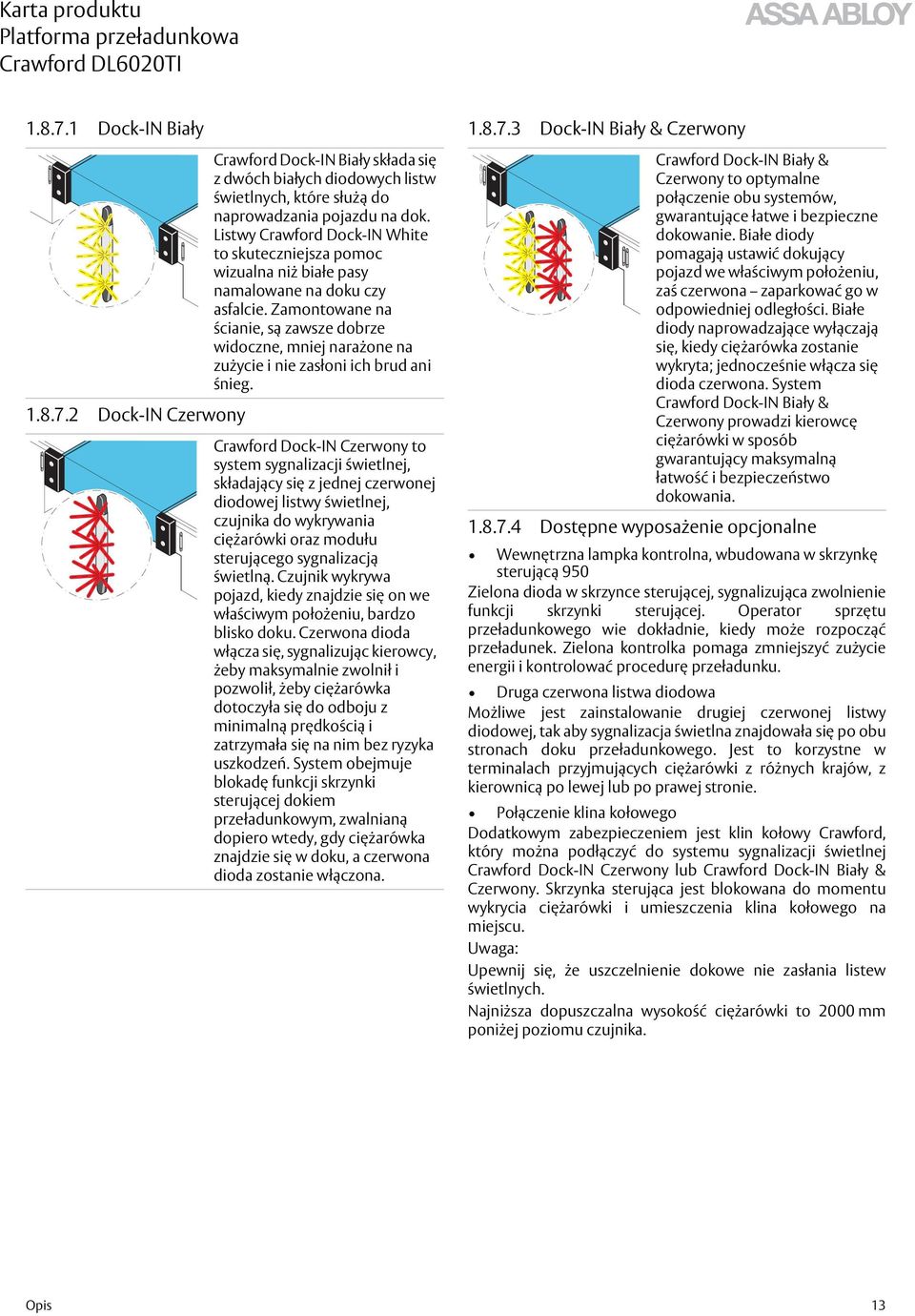

13 Dock-IN Biały Dock-IN Czerwony Crawford Dock-IN Biały składa się z dwóch białych diodowych listw świetlnych, które służą do naprowadzania pojazdu na dok. Listwy Crawford Dock-IN White to skuteczniejsza pomoc wizualna niż białe pasy namalowane na doku czy asfalcie. Zamontowane na ścianie, są zawsze dobrze widoczne, mniej narażone na zużycie i nie zasłoni ich brud ani śnieg. Crawford Dock-IN Czerwony to system sygnalizacji świetlnej, składający się z jednej czerwonej diodowej listwy świetlnej, czujnika do wykrywania ciężarówki oraz modułu sterującego sygnalizacją świetlną. Czujnik wykrywa pojazd, kiedy znajdzie się on we właściwym położeniu, bardzo blisko doku. Czerwona dioda włącza się, sygnalizując kierowcy, żeby maksymalnie zwolnił i pozwolił, żeby ciężarówka dotoczyła się do odboju z minimalną prędkością i zatrzymała się na nim bez ryzyka uszkodzeń. System obejmuje blokadę funkcji skrzynki sterującej dokiem przeładunkowym, zwalnianą dopiero wtedy, gdy ciężarówka znajdzie się w doku, a czerwona dioda zostanie włączona Dock-IN Biały & Czerwony Crawford Dock-IN Biały & Czerwony to optymalne połączenie obu systemów, gwarantujące łatwe i bezpieczne dokowanie. Białe diody pomagają ustawić dokujący pojazd we właściwym położeniu, zaś czerwona zaparkować go w odpowiedniej odległości. Białe diody naprowadzające wyłączają się, kiedy ciężarówka zostanie wykryta; jednocześnie włącza się dioda czerwona. System Crawford Dock-IN Biały & Czerwony prowadzi kierowcę ciężarówki w sposób gwarantujący maksymalną łatwość i bezpieczeństwo dokowania Dostępne wyposażenie opcjonalne Wewnętrzna lampka kontrolna, wbudowana w skrzynkę sterującą 950 Zielona dioda w skrzynce sterującej, sygnalizująca zwolnienie funkcji skrzynki sterującej. Operator sprzętu przeładunkowego wie dokładnie, kiedy może rozpocząć przeładunek. Zielona kontrolka pomaga zmniejszyć zużycie energii i kontrolować procedurę przeładunku. Druga czerwona listwa diodowa Możliwe jest zainstalowanie drugiej czerwonej listwy diodowej, tak aby sygnalizacja świetlna znajdowała się po obu stronach doku przeładunkowego. Jest to korzystne w terminalach przyjmujących ciężarówki z różnych krajów, z kierownicą po lewej lub po prawej stronie. Połączenie klina kołowego Dodatkowym zabezpieczeniem jest klin kołowy Crawford, który można podłączyć do systemu sygnalizacji świetlnej Crawford Dock-IN Czerwony lub Crawford Dock-IN Biały & Czerwony. Skrzynka sterująca jest blokowana do momentu wykrycia ciężarówki i umieszczenia klina kołowego na miejscu. Uwaga: Upewnij się, że uszczelnienie dokowe nie zasłania listew świetlnych. Najniższa dopuszczalna wysokość ciężarówki to 2000 mm poniżej poziomu czujnika. Opis 13

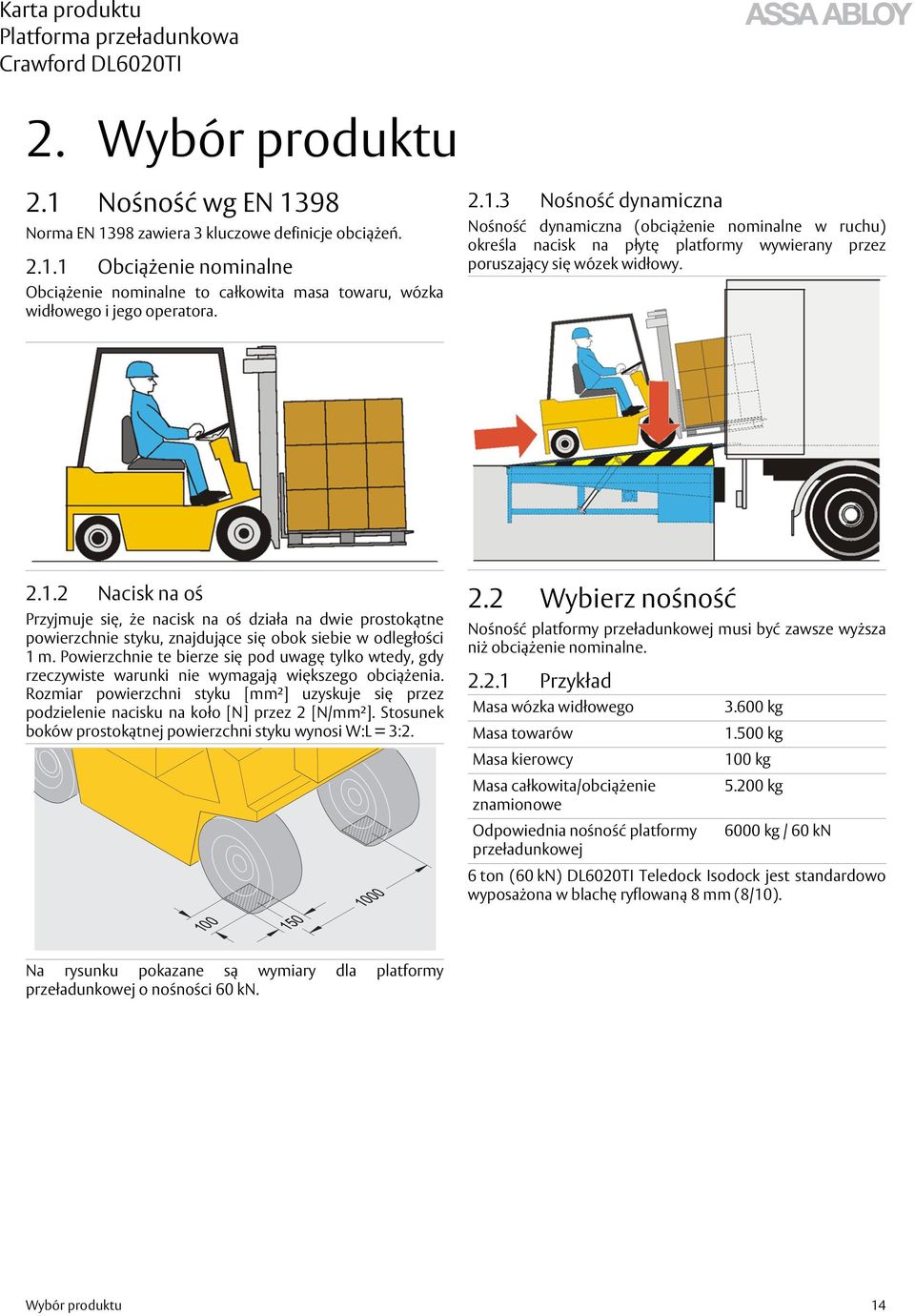

14 2. Wybór produktu 2.1 Nośność wg EN 1398 Norma EN 1398 zawiera 3 kluczowe definicje obciążeń Obciążenie nominalne Obciążenie nominalne to całkowita masa towaru, wózka widłowego i jego operatora Nośność dynamiczna Nośność dynamiczna (obciążenie nominalne w ruchu) określa nacisk na płytę platformy wywierany przez poruszający się wózek widłowy Nacisk na oś Przyjmuje się, że nacisk na oś działa na dwie prostokątne powierzchnie styku, znajdujące się obok siebie w odległości 1 m. Powierzchnie te bierze się pod uwagę tylko wtedy, gdy rzeczywiste warunki nie wymagają większego obciążenia. Rozmiar powierzchni styku [mm²] uzyskuje się przez podzielenie nacisku na koło [N] przez 2 [N/mm²]. Stosunek boków prostokątnej powierzchni styku wynosi W:L = 3: Wybierz nośność Nośność platformy przeładunkowej musi być zawsze wyższa niż obciążenie nominalne Przykład Masa wózka widłowego kg Masa towarów kg Masa kierowcy 100 kg Masa całkowita/obciążenie kg znamionowe Odpowiednia nośność platformy 6000 kg / 60 kn przeładunkowej 6 ton (60 kn) DL6020TI Teledock Isodock jest standardowo wyposażona w blachę ryflowaną 8 mm (8/10). Na rysunku pokazane są wymiary dla platformy przeładunkowej o nośności 60 kn. Wybór produktu 14

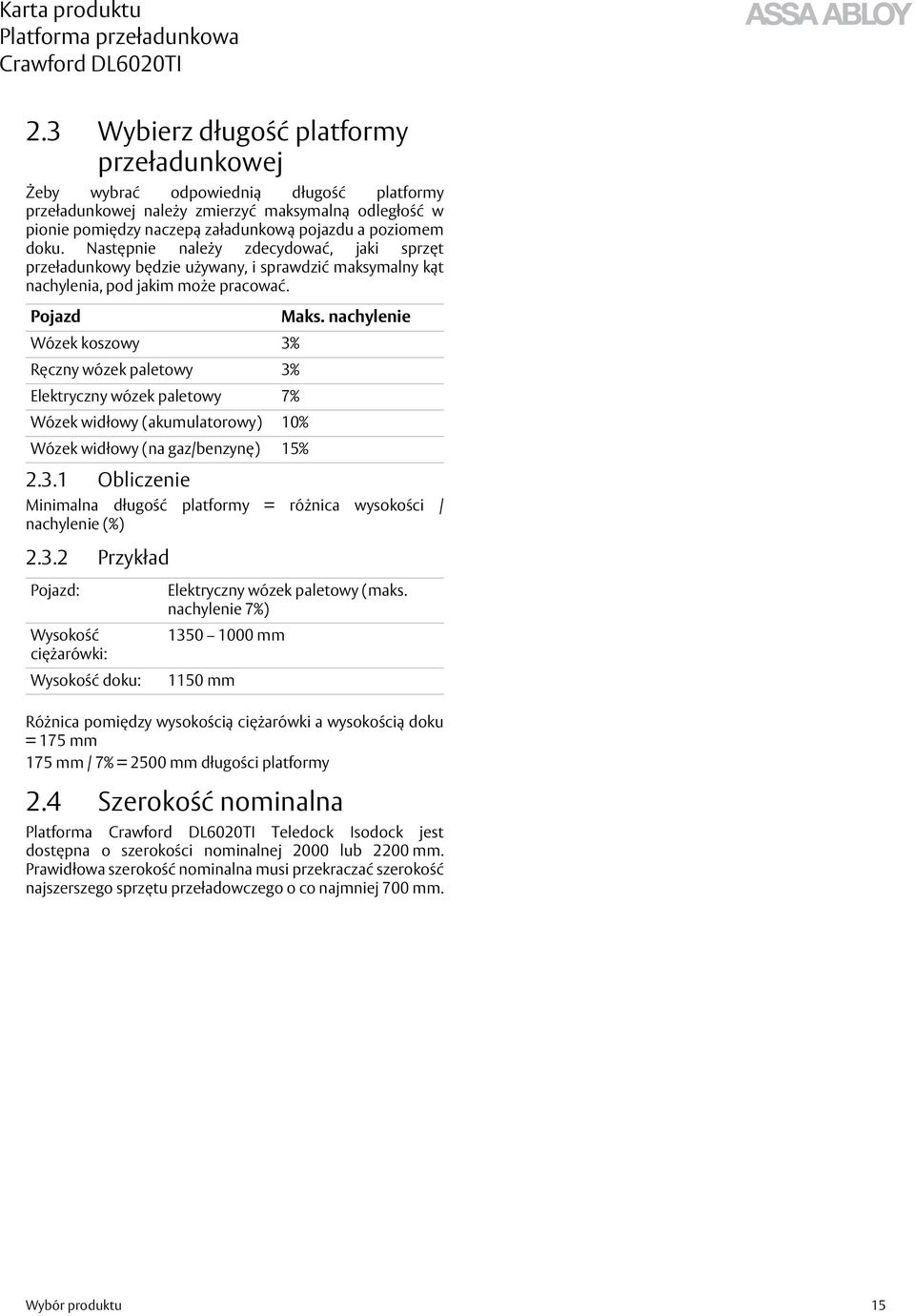

15 2.3 Wybierz długość platformy przeładunkowej Żeby wybrać odpowiednią długość platformy przeładunkowej należy zmierzyć maksymalną odległość w pionie pomiędzy naczepą załadunkową pojazdu a poziomem doku. Następnie należy zdecydować, jaki sprzęt przeładunkowy będzie używany, i sprawdzić maksymalny kąt nachylenia, pod jakim może pracować. Pojazd Wózek koszowy 3% Ręczny wózek paletowy 3% Elektryczny wózek paletowy 7% Wózek widłowy (akumulatorowy) 10% Wózek widłowy (na gaz/benzynę) 15% Obliczenie Minimalna długość platformy = różnica wysokości / nachylenie (%) Przykład Maks. nachylenie Pojazd: Wysokość ciężarówki: Wysokość doku: Elektryczny wózek paletowy (maks. nachylenie 7%) mm 1150 mm Różnica pomiędzy wysokością ciężarówki a wysokością doku = 175 mm 175 mm / 7% = 2500 mm długości platformy 2.4 Szerokość nominalna Platforma Teledock Isodock jest dostępna o szerokości nominalnej 2000 lub 2200 mm. Prawidłowa szerokość nominalna musi przekraczać szerokość najszerszego sprzętu przeładowczego o co najmniej 700 mm. Wybór produktu 15

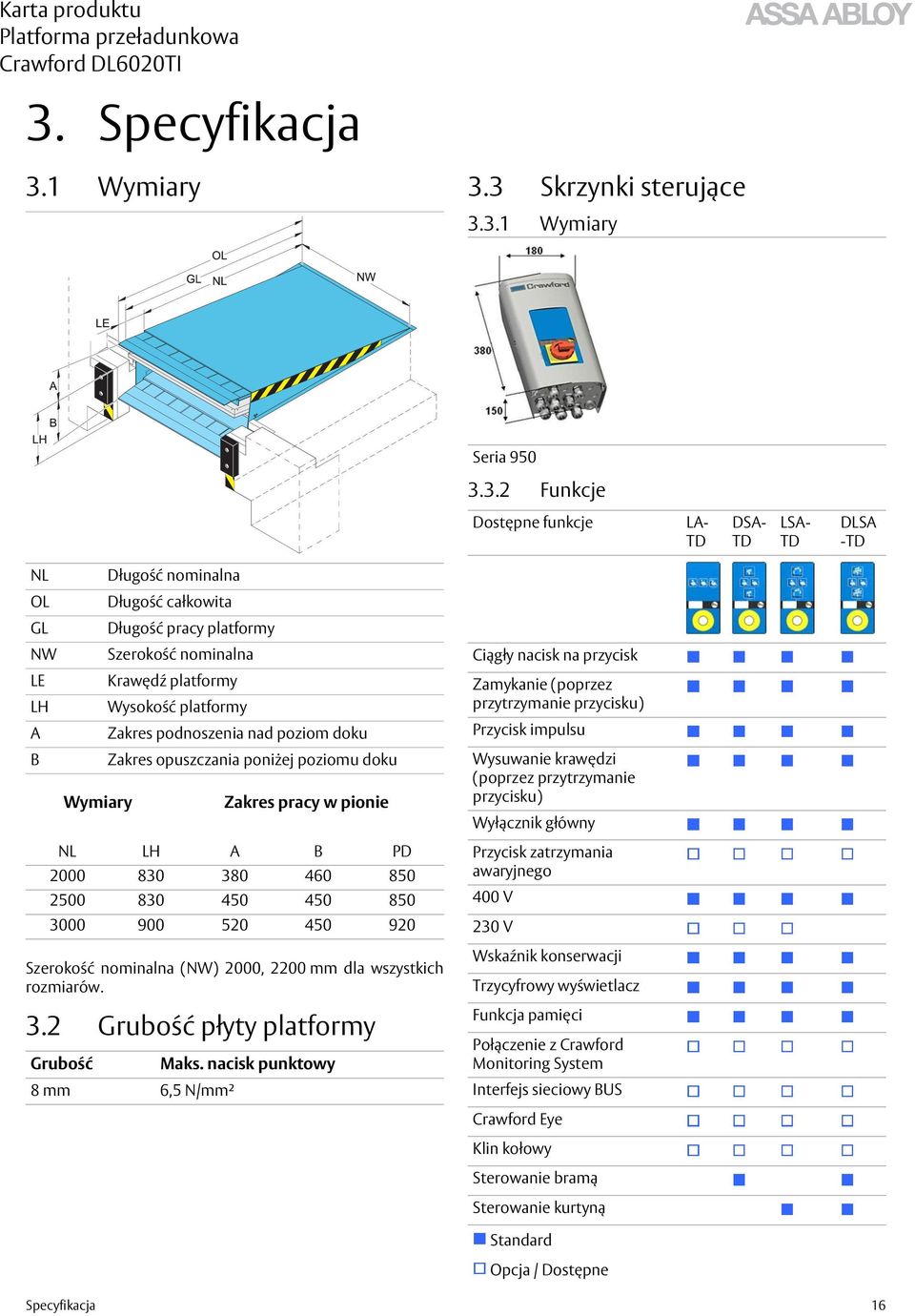

16 3. Specyfikacja 3.1 Wymiary 3.3 Skrzynki sterujące Wymiary Seria Funkcje Dostępne funkcje LA- TD DSA- TD LSA- TD DLSA -TD NL OL GL NW LE LH A B Wymiary Długość nominalna Długość całkowita Długość pracy platformy Szerokość nominalna Krawędź platformy Wysokość platformy Zakres podnoszenia nad poziom doku Zakres opuszczania poniżej poziomu doku Zakres pracy w pionie NL LH A B PD Szerokość nominalna (NW) 2000, 2200 mm dla wszystkich rozmiarów. 3.2 Grubość płyty platformy Grubość Maks. nacisk punktowy 8 mm 6,5 N/mm² Ciągły nacisk na przycisk Zamykanie (poprzez przytrzymanie przycisku) Przycisk impulsu Wysuwanie krawędzi (poprzez przytrzymanie przycisku) Wyłącznik główny Przycisk zatrzymania awaryjnego 400 V 230 V Wskaźnik konserwacji Trzycyfrowy wyświetlacz Funkcja pamięci Połączenie z Crawford Monitoring System Interfejs sieciowy BUS Crawford Eye Klin kołowy Sterowanie bramą Sterowanie kurtyną Standard Opcja / Dostępne Specyfikacja 16

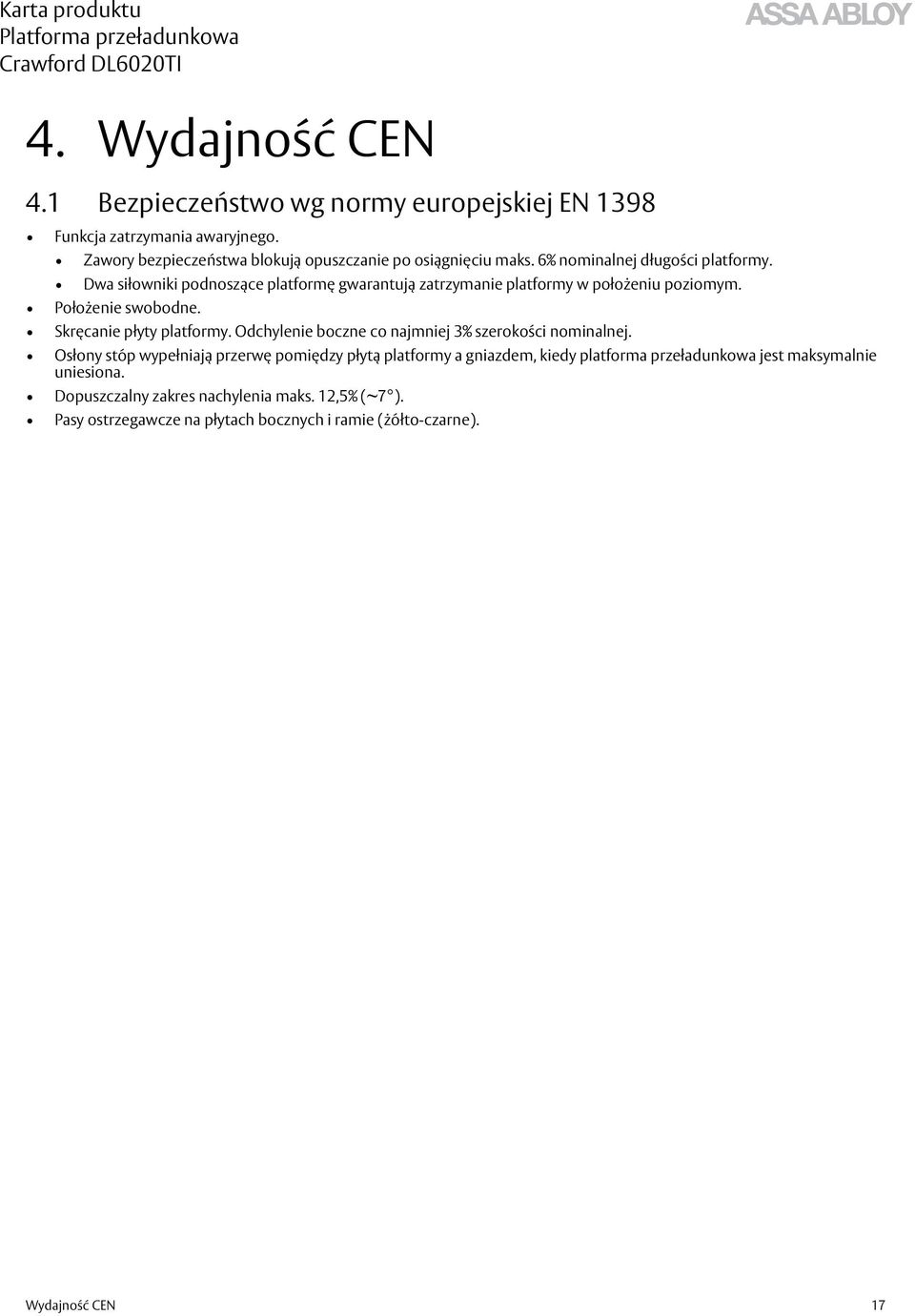

17 4. Wydajność CEN 4.1 Bezpieczeństwo wg normy europejskiej EN 1398 Funkcja zatrzymania awaryjnego. Zawory bezpieczeństwa blokują opuszczanie po osiągnięciu maks. 6% nominalnej długości platformy. Dwa siłowniki podnoszące platformę gwarantują zatrzymanie platformy w położeniu poziomym. Położenie swobodne. Skręcanie płyty platformy. Odchylenie boczne co najmniej 3% szerokości nominalnej. Osłony stóp wypełniają przerwę pomiędzy płytą platformy a gniazdem, kiedy platforma przeładunkowa jest maksymalnie uniesiona. Dopuszczalny zakres nachylenia maks. 12,5% (~7 ). Pasy ostrzegawcze na płytach bocznych i ramie (żółto-czarne). Wydajność CEN 17

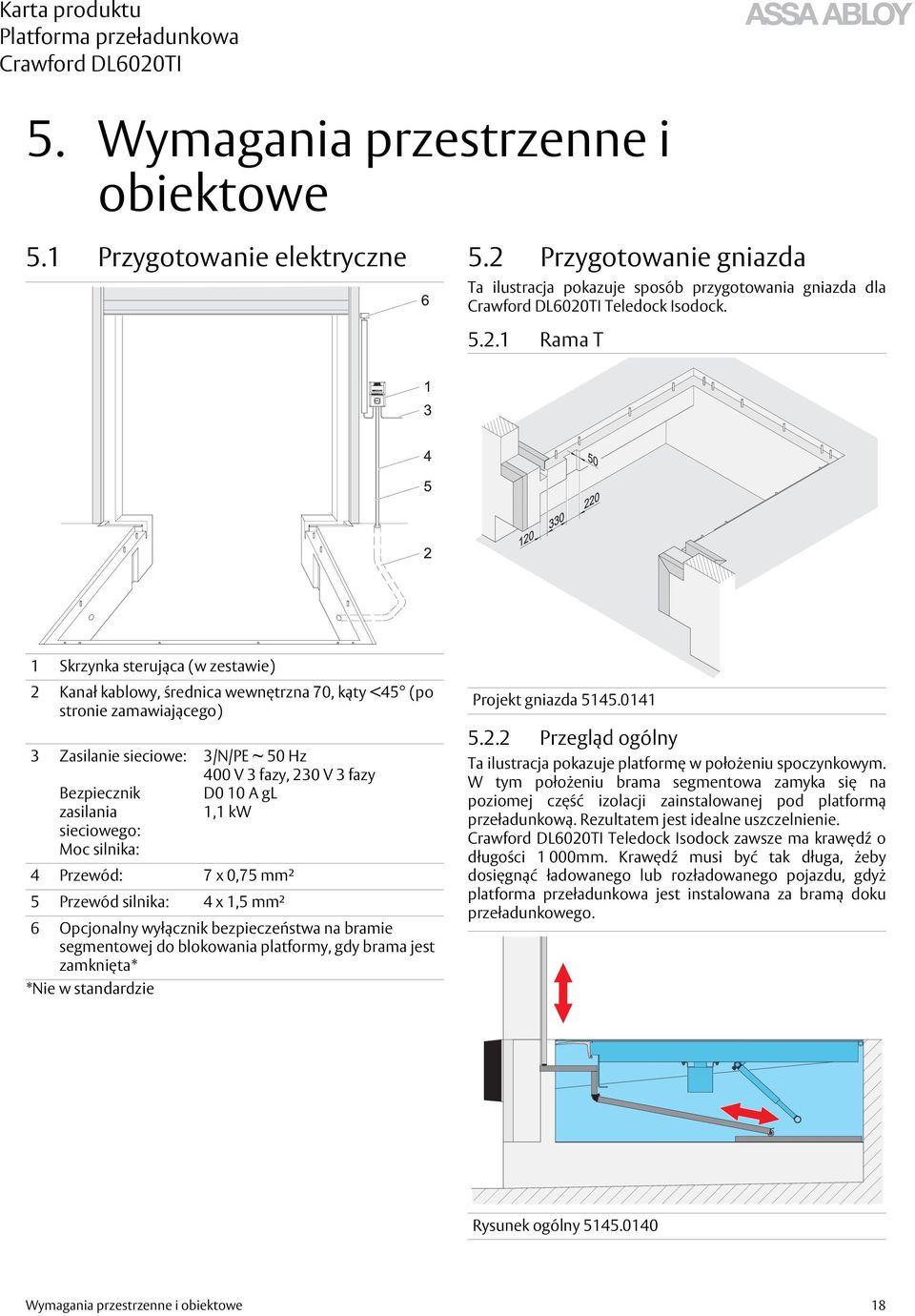

18 5. Wymagania przestrzenne i obiektowe 5.1 Przygotowanie elektryczne 5.2 Przygotowanie gniazda Ta ilustracja pokazuje sposób przygotowania gniazda dla Teledock Isodock Rama T 1 Skrzynka sterująca (w zestawie) 2 Kanał kablowy, średnica wewnętrzna 70, kąty <45 (po stronie zamawiającego) 3 Zasilanie sieciowe: Bezpiecznik zasilania sieciowego: Moc silnika: 3/N/PE ~ 50 Hz 400 V 3 fazy, 230 V 3 fazy D0 10 A gl 1,1 kw 4 Przewód: 7 x 0,75 mm² 5 Przewód silnika: 4 x 1,5 mm² 6 Opcjonalny wyłącznik bezpieczeństwa na bramie segmentowej do blokowania platformy, gdy brama jest zamknięta* *Nie w standardzie Projekt gniazda Przegląd ogólny Ta ilustracja pokazuje platformę w położeniu spoczynkowym. W tym położeniu brama segmentowa zamyka się na poziomej część izolacji zainstalowanej pod platformą przeładunkową. Rezultatem jest idealne uszczelnienie. Teledock Isodock zawsze ma krawędź o długości 1 000mm. Krawędź musi być tak długa, żeby dosięgnąć ładowanego lub rozładowanego pojazdu, gdyż platforma przeładunkowa jest instalowana za bramą doku przeładunkowego. Rysunek ogólny Wymagania przestrzenne i obiektowe 18

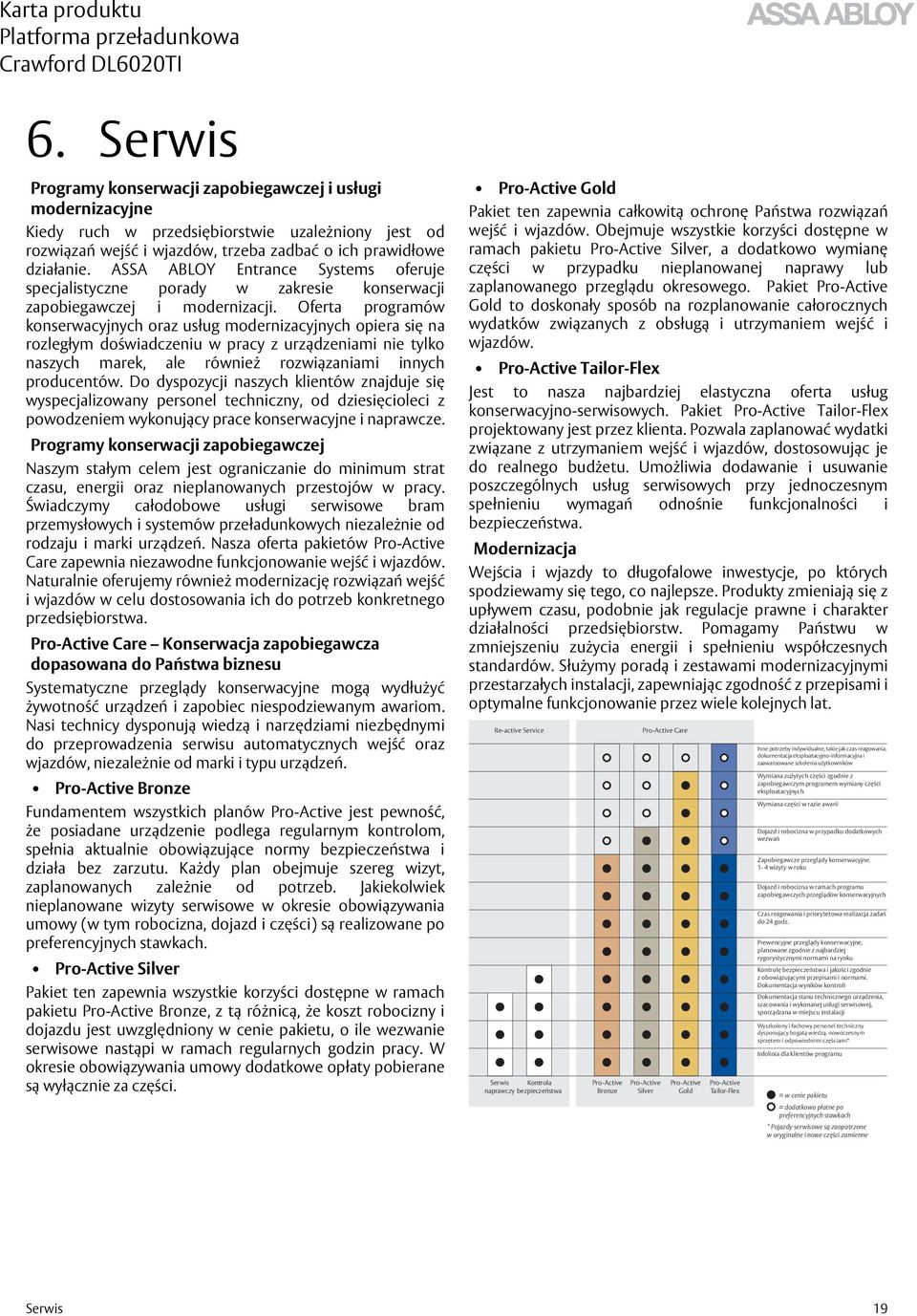

19 6. Serwis Programy konserwacji zapobiegawczej i usługi modernizacyjne Kiedy ruch w przedsiębiorstwie uzależniony jest od rozwiązań wejść i wjazdów, trzeba zadbać o ich prawidłowe działanie. ASSA ABLOY Entrance Systems oferuje specjalistyczne porady w zakresie konserwacji zapobiegawczej i modernizacji. Oferta programów konserwacyjnych oraz usług modernizacyjnych opiera się na rozległym doświadczeniu w pracy z urządzeniami nie tylko naszych marek, ale również rozwiązaniami innych producentów. Do dyspozycji naszych klientów znajduje się wyspecjalizowany personel techniczny, od dziesięcioleci z powodzeniem wykonujący prace konserwacyjne i naprawcze. Programy konserwacji zapobiegawczej Naszym stałym celem jest ograniczanie do minimum strat czasu, energii oraz nieplanowanych przestojów w pracy. Świadczymy całodobowe usługi serwisowe bram przemysłowych i systemów przeładunkowych niezależnie od rodzaju i marki urządzeń. Nasza oferta pakietów Pro-Active Care zapewnia niezawodne funkcjonowanie wejść i wjazdów. Naturalnie oferujemy również modernizację rozwiązań wejść i wjazdów w celu dostosowania ich do potrzeb konkretnego przedsiębiorstwa. Pro-Active Care Konserwacja zapobiegawcza dopasowana do Państwa biznesu Systematyczne przeglądy konserwacyjne mogą wydłużyć żywotność urządzeń i zapobiec niespodziewanym awariom. Nasi technicy dysponują wiedzą i narzędziami niezbędnymi do przeprowadzenia serwisu automatycznych wejść oraz wjazdów, niezależnie od marki i typu urządzeń. Pro-Active Bronze Fundamentem wszystkich planów Pro-Active jest pewność, że posiadane urządzenie podlega regularnym kontrolom, spełnia aktualnie obowiązujące normy bezpieczeństwa i działa bez zarzutu. Każdy plan obejmuje szereg wizyt, zaplanowanych zależnie od potrzeb. Jakiekolwiek nieplanowane wizyty serwisowe w okresie obowiązywania umowy (w tym robocizna, dojazd i części) są realizowane po preferencyjnych stawkach. Pro-Active Silver Pakiet ten zapewnia wszystkie korzyści dostępne w ramach pakietu Pro-Active Bronze, z tą różnicą, że koszt robocizny i dojazdu jest uwzględniony w cenie pakietu, o ile wezwanie serwisowe nastąpi w ramach regularnych godzin pracy. W okresie obowiązywania umowy dodatkowe opłaty pobierane są wyłącznie za części. Pro-Active Gold Pakiet ten zapewnia całkowitą ochronę Państwa rozwiązań wejść i wjazdów. Obejmuje wszystkie korzyści dostępne w ramach pakietu Pro-Active Silver, a dodatkowo wymianę części w przypadku nieplanowanej naprawy lub zaplanowanego przeglądu okresowego. Pakiet Pro-Active Gold to doskonały sposób na rozplanowanie całorocznych wydatków związanych z obsługą i utrzymaniem wejść i wjazdów. Pro-Active Tailor-Flex Jest to nasza najbardziej elastyczna oferta usług konserwacyjno-serwisowych. Pakiet Pro-Active Tailor-Flex projektowany jest przez klienta. Pozwala zaplanować wydatki związane z utrzymaniem wejść i wjazdów, dostosowując je do realnego budżetu. Umożliwia dodawanie i usuwanie poszczególnych usług serwisowych przy jednoczesnym spełnieniu wymagań odnośnie funkcjonalności i bezpieczeństwa. Modernizacja Wejścia i wjazdy to długofalowe inwestycje, po których spodziewamy się tego, co najlepsze. Produkty zmieniają się z upływem czasu, podobnie jak regulacje prawne i charakter działalności przedsiębiorstw. Pomagamy Państwu w zmniejszeniu zużycia energii i spełnieniu współczesnych standardów. Służymy poradą i zestawami modernizacyjnymi przestarzałych instalacji, zapewniając zgodność z przepisami i optymalne funkcjonowanie przez wiele kolejnych lat. Re-active Service Serwis Kontrola naprawczy bezpieczeństwa Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor-Flex Inne potrzeby indywidualne, takie jak czas reagowania, dokumentacja eksploatacyjno-informacyjna i zaawansowane szkolenia użytkowników Wymiana zużytych części zgodnie z zapobiegawczym programem wymiany części eksploatacyjnych Wymiana części w razie awarii Dojazd i robocizna w przypadku dodatkowych wezwań Zapobiegawcze przeglądy konserwacyjne. 1-4 wizyty w roku Dojazd i robocizna w ramach programu zapobiegawczych przeglądów konserwacyjnych Czas reagowania i priorytetowa realizacja zadań do 24 godz. Prewencyjne przeglądy konserwacyjne, planowane zgodnie z najbardziej rygorystycznymi normami na rynku Kontrolę bezpieczeństwa i jakości zgodnie z obowiązującymi przepisami i normami. Dokumentacja wyników kontroli Dokumentacja stanu technicznego urządzenia, szacowania i wykonanej usługi serwisowej, sporządzana w miejscu instalacji Wyszkolony i fachowy personel techniczny dysponujący bogatą wiedzą, nowoczesnym sprzętem i odpowiednimi częściami* Infolinia dla klientów programu = w cenie pakietu = dodatkowo płatne po preferencyjnych stawkach * Pojazdy serwisowe są zaopatrzone w oryginalne i nowe części zamienne Serwis 19

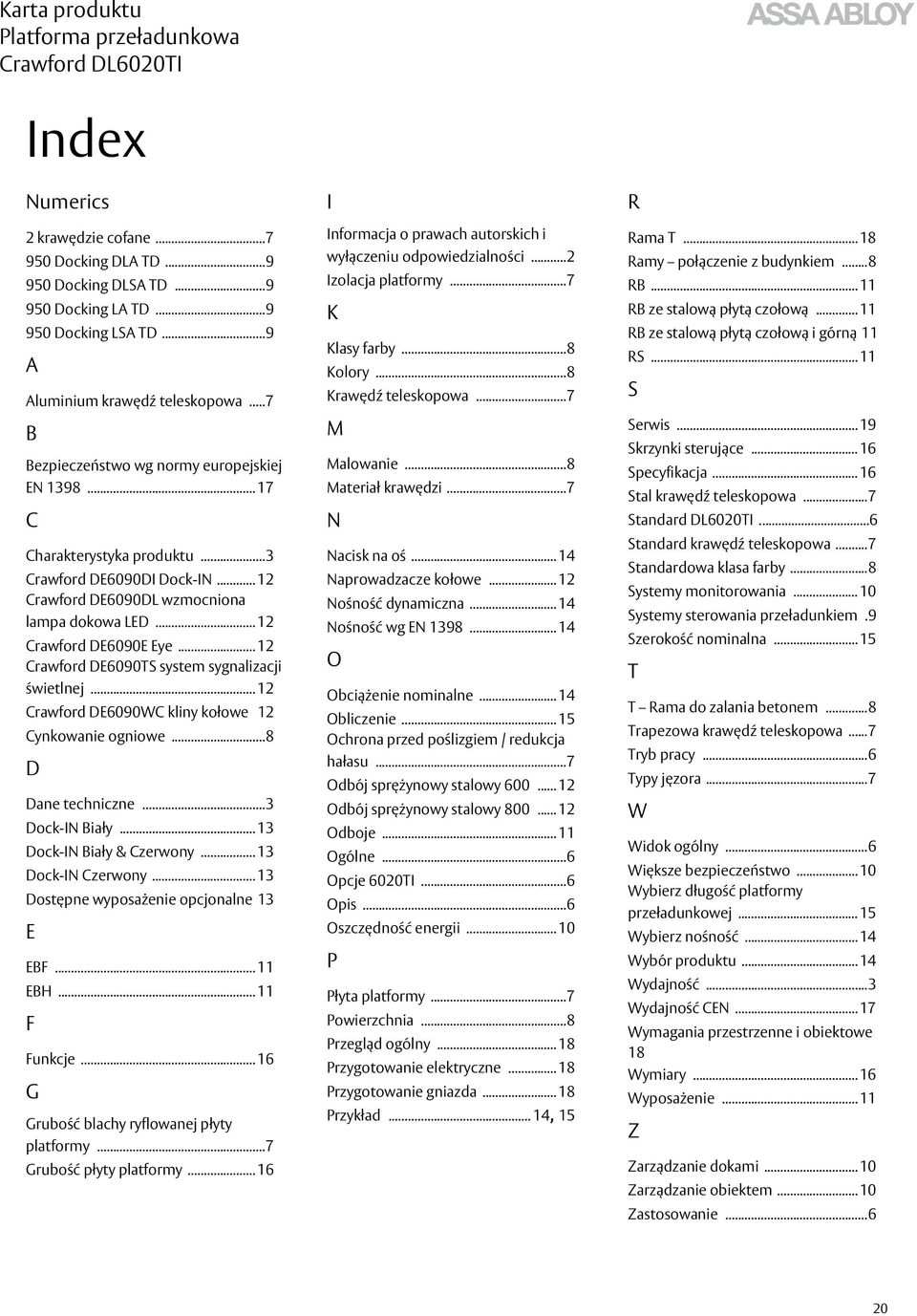

20 Index Numerics 2 krawędzie cofane Docking DLA TD Docking DLSA TD Docking LA TD Docking LSA TD...9 A Aluminium krawędź teleskopowa...7 B Bezpieczeństwo wg normy europejskiej EN C Charakterystyka produktu...3 Crawford DE6090DI Dock-IN Crawford DE6090DL wzmocniona lampa dokowa LED Crawford DE6090E Eye Crawford DE6090TS system sygnalizacji świetlnej Crawford DE6090WC kliny kołowe 12 Cynkowanie ogniowe...8 D Dane techniczne...3 Dock-IN Biały Dock-IN Biały & Czerwony Dock-IN Czerwony Dostępne wyposażenie opcjonalne 13 E EBF EBH F Funkcje G Grubość blachy ryflowanej płyty platformy...7 Grubość płyty platformy I Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Izolacja platformy...7 K Klasy farby...8 Kolory...8 Krawędź teleskopowa...7 M Malowanie...8 Materiał krawędzi...7 N Nacisk na oś Naprowadzacze kołowe Nośność dynamiczna Nośność wg EN O Obciążenie nominalne Obliczenie Ochrona przed poślizgiem / redukcja hałasu...7 Odbój sprężynowy stalowy Odbój sprężynowy stalowy Odboje Ogólne...6 Opcje 6020TI...6 Opis...6 Oszczędność energii P Płyta platformy...7 Powierzchnia...8 Przegląd ogólny Przygotowanie elektryczne Przygotowanie gniazda Przykład... 14, 15 R Rama T Ramy połączenie z budynkiem...8 RB RB ze stalową płytą czołową RB ze stalową płytą czołową i górną 11 RS S Serwis Skrzynki sterujące Specyfikacja Stal krawędź teleskopowa...7 Standard DL6020TI...6 Standard krawędź teleskopowa...7 Standardowa klasa farby...8 Systemy monitorowania Systemy sterowania przeładunkiem.9 Szerokość nominalna T T Rama do zalania betonem...8 Trapezowa krawędź teleskopowa...7 Tryb pracy...6 Typy jęzora...7 W Widok ogólny...6 Większe bezpieczeństwo Wybierz długość platformy przeładunkowej Wybierz nośność Wybór produktu Wydajność...3 Wydajność CEN Wymagania przestrzenne i obiektowe 18 Wymiary Wyposażenie Z Zarządzanie dokami Zarządzanie obiektem Zastosowanie
