M105-85F M125-85FH Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji.

Transkrypt

1 Instrukcja obs ugi M105-85F M125-85FH Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

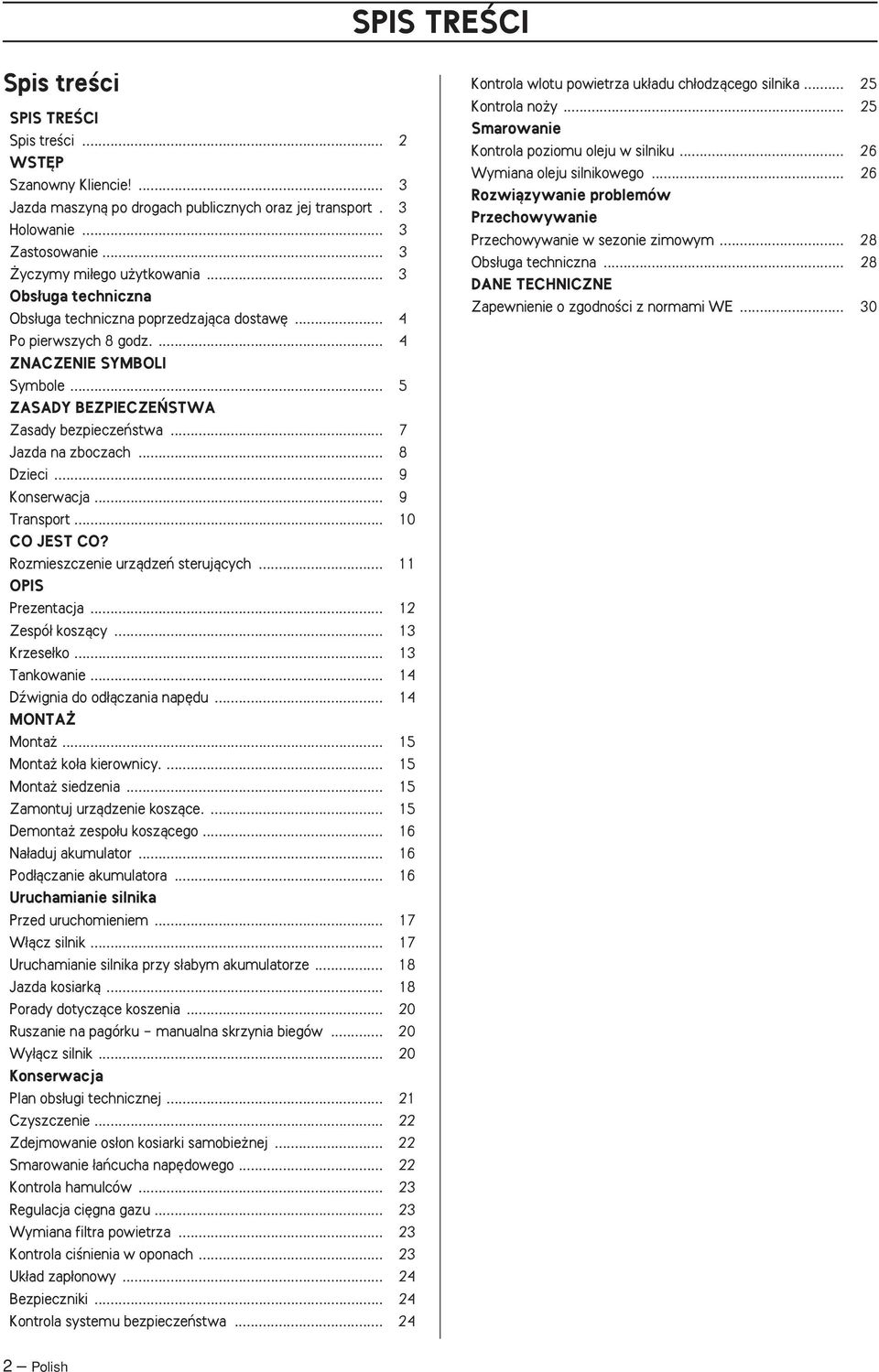

2 SPIS TREÂCI Spis treêci SPIS TREÂCI Spis treêci... 2 WST P Szanowny Kliencie... 3 Jazda maszynà po drogach publicznych oraz jej transport. 3 Holowanie... 3 Zastosowanie... 3 yczymy mi ego u ytkowania... 3 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw... 4 Po pierwszych 8 godz ZNACZENIE SYMBOLI Symbole... 5 ZASADY BEZPIECZE STWA Zasady bezpieczeƒstwa... 7 Jazda na zboczach... 8 Dzieci... 9 Konserwacja... 9 Transport CO JEST CO? Rozmieszczenie urzàdzeƒ sterujàcych OPIS Prezentacja Zespó koszàcy Krzese ko Tankowanie Dêwignia do od àczania nap du MONTA Monta Monta ko a kierownicy Monta siedzenia Zamontuj urzàdzenie koszàce Demonta zespo u koszàcego Na aduj akumulator Pod àczanie akumulatora Uruchamianie silnika Przed uruchomieniem W àcz silnik Uruchamianie silnika przy s abym akumulatorze Jazda kosiarkà Porady dotyczàce koszenia Ruszanie na pagórku - manualna skrzynia biegów Wy àcz silnik Konserwacja Plan obs ugi technicznej Czyszczenie Zdejmowanie os on kosiarki samobie nej Smarowanie aƒcucha nap dowego Kontrola hamulców Regulacja ci gna gazu Wymiana filtra powietrza Kontrola ciênienia w oponach Uk ad zap onowy Bezpieczniki Kontrola systemu bezpieczeƒstwa Kontrola wlotu powietrza uk adu ch odzàcego silnika Kontrola no y Smarowanie Kontrola poziomu oleju w silniku Wymiana oleju silnikowego Rozwiàzywanie problemów Przechowywanie Przechowywanie w sezonie zimowym Obs uga techniczna DANE TECHNICZNE Zapewnienie o zgodnoêci z normami WE Polish

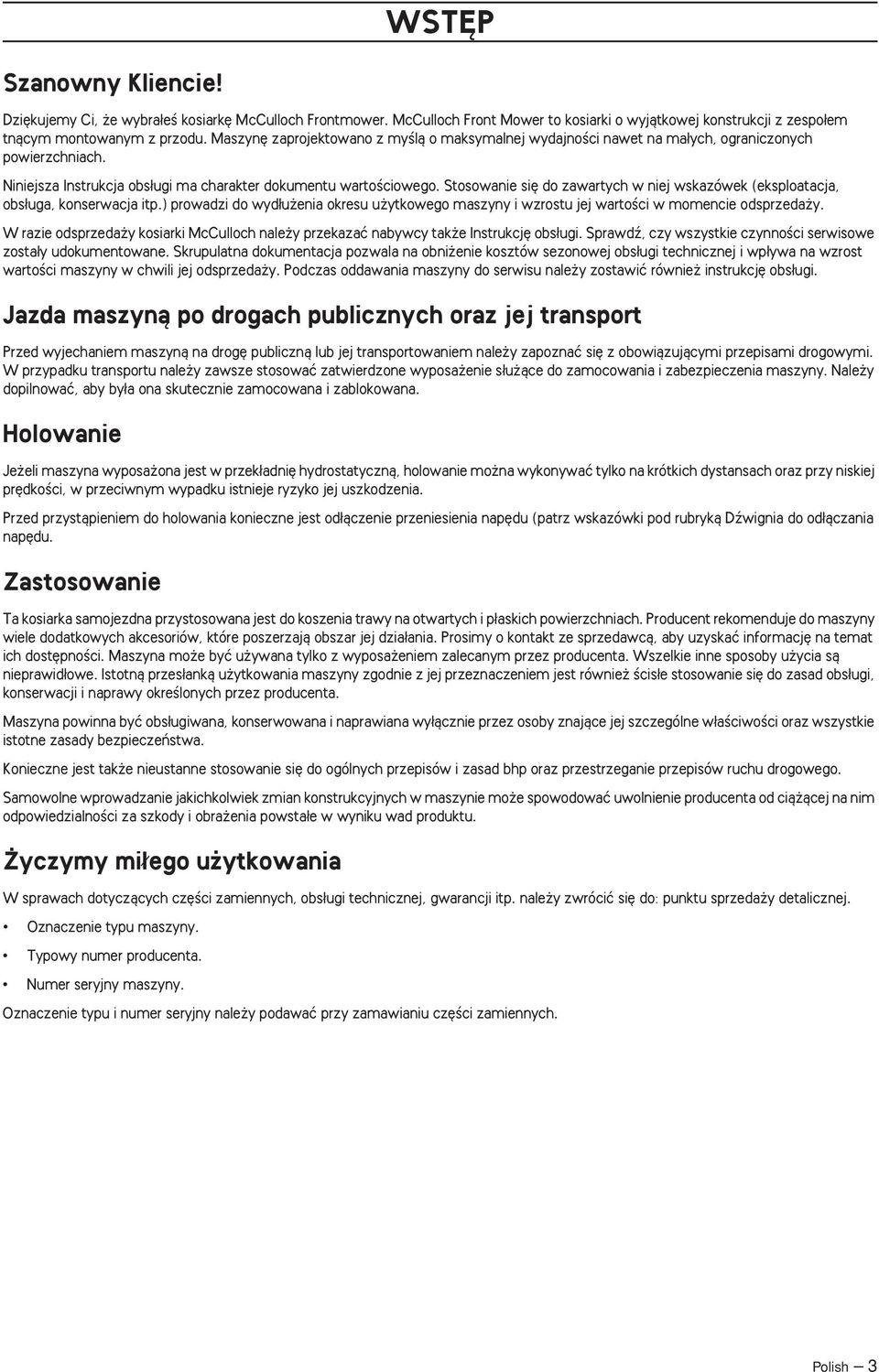

3 WST P Szanowny Kliencie Dzi kujemy Ci, e wybra eê kosiark McCulloch Frontmower. McCulloch Front Mower to kosiarki o wyjàtkowej konstrukcji z zespo em tnàcym montowanym z przodu. Maszyn zaprojektowano z myêlà o maksymalnej wydajnoêci nawet na ma ych, ograniczonych powierzchniach. Niniejsza Instrukcja obs ugi ma charakter dokumentu wartoêciowego. Stosowanie si do zawartych w niej wskazówek (eksploatacja, obs uga, konserwacja itp.) prowadzi do wyd u enia okresu u ytkowego maszyny i wzrostu jej wartoêci w momencie odsprzeda y. W razie odsprzeda y kosiarki McCulloch nale y przekazaç nabywcy tak e Instrukcj obs ugi. Sprawdê, czy wszystkie czynnoêci serwisowe zosta y udokumentowane. Skrupulatna dokumentacja pozwala na obni enie kosztów sezonowej obs ugi technicznej i wp ywa na wzrost wartoêci maszyny w chwili jej odsprzeda y. Podczas oddawania maszyny do serwisu nale y zostawiç równie instrukcj obs ugi. Jazda maszynà po drogach publicznych oraz jej transport Przed wyjechaniem maszynà na drog publicznà lub jej transportowaniem nale y zapoznaç si z obowiàzujàcymi przepisami drogowymi. W przypadku transportu nale y zawsze stosowaç zatwierdzone wyposa enie s u àce do zamocowania i zabezpieczenia maszyny. Nale y dopilnowaç, aby by a ona skutecznie zamocowana i zablokowana. Holowanie Je eli maszyna wyposa ona jest w przek adni hydrostatycznà, holowanie mo na wykonywaç tylko na krótkich dystansach oraz przy niskiej pr dkoêci, w przeciwnym wypadku istnieje ryzyko jej uszkodzenia. Przed przystàpieniem do holowania konieczne jest od àczenie przeniesienia nap du (patrz wskazówki pod rubrykà Dêwignia do od àczania nap du. Zastosowanie Ta kosiarka samojezdna przystosowana jest do koszenia trawy na otwartych i p askich powierzchniach. Producent rekomenduje do maszyny wiele dodatkowych akcesoriów, które poszerzajà obszar jej dzia ania. Prosimy o kontakt ze sprzedawcà, aby uzyskaç informacj na temat ich dost pnoêci. Maszyna mo e byç u ywana tylko z wyposa eniem zalecanym przez producenta. Wszelkie inne sposoby u ycia sà nieprawid owe. Istotnà przes ankà u ytkowania maszyny zgodnie z jej przeznaczeniem jest równie Êcis e stosowanie si do zasad obs ugi, konserwacji i naprawy okreêlonych przez producenta. Maszyna powinna byç obs ugiwana, konserwowana i naprawiana wy àcznie przez osoby znajàce jej szczególne w aêciwoêci oraz wszystkie istotne zasady bezpieczeƒstwa. Konieczne jest tak e nieustanne stosowanie si do ogólnych przepisów i zasad bhp oraz przestrzeganie przepisów ruchu drogowego. Samowolne wprowadzanie jakichkolwiek zmian konstrukcyjnych w maszynie mo e spowodowaç uwolnienie producenta od cià àcej na nim odpowiedzialnoêci za szkody i obra enia powsta e w wyniku wad produktu. yczymy mi ego u ytkowania W sprawach dotyczàcych cz Êci zamiennych, obs ugi technicznej, gwarancji itp. nale y zwróciç si do: punktu sprzeda y detalicznej. Oznaczenie typu maszyny. Typowy numer producenta. Numer seryjny maszyny. Oznaczenie typu i numer seryjny nale y podawaç przy zamawianiu cz Êci zamiennych. Polish 3

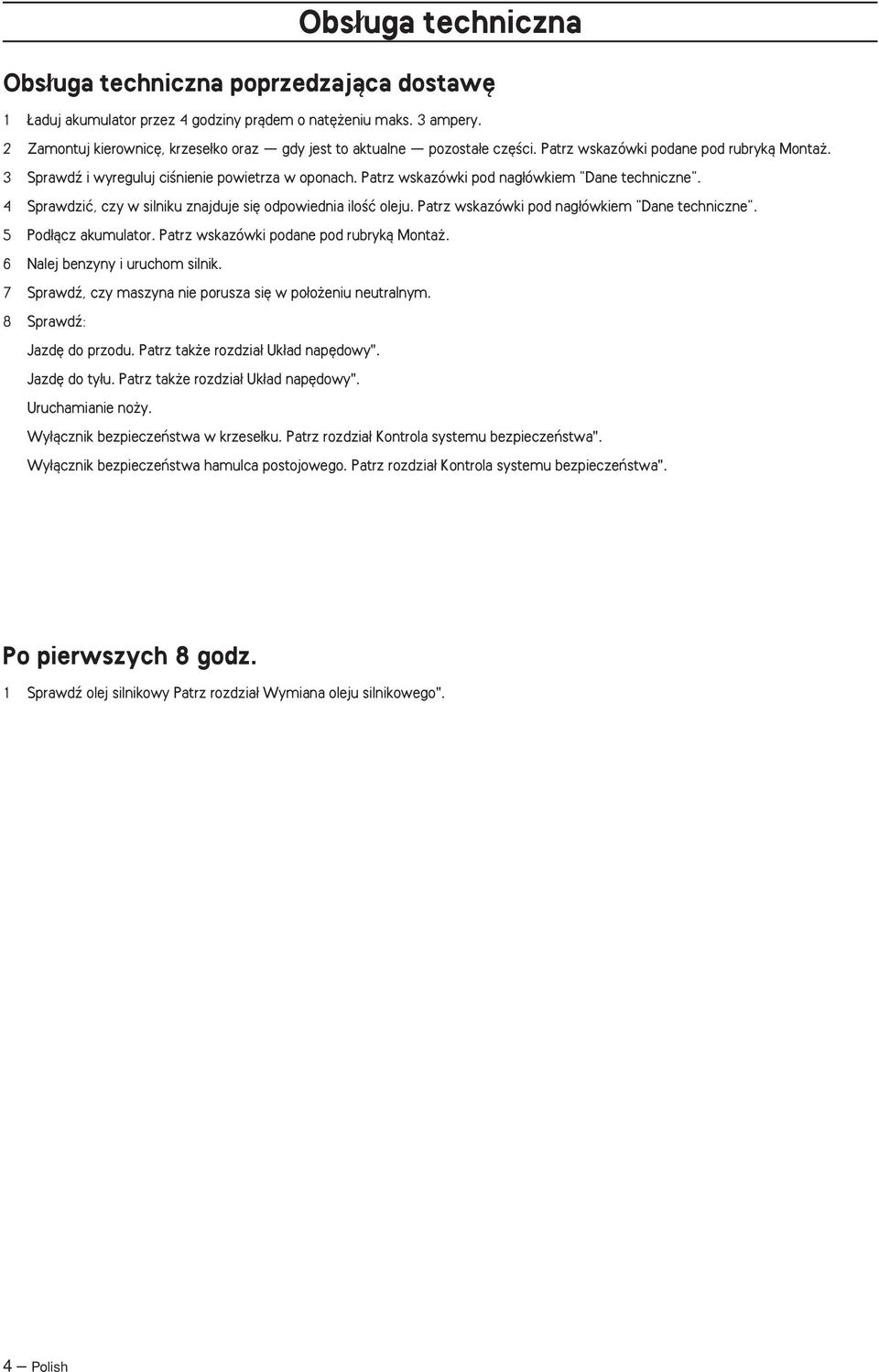

4 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw 1 aduj akumulator przez 4 godziny pràdem o nat eniu maks. 3 ampery. 2 Zamontuj kierownic, krzese ko oraz gdy jest to aktualne pozosta e cz Êci. Patrz wskazówki podane pod rubrykà Monta. 3 Sprawdê i wyreguluj ciênienie powietrza w oponach. Patrz wskazówki pod nag ówkiem "Dane techniczne". 4 Sprawdziç, czy w silniku znajduje si odpowiednia iloêç oleju. Patrz wskazówki pod nag ówkiem "Dane techniczne". 5 Pod àcz akumulator. Patrz wskazówki podane pod rubrykà Monta. 6 Nalej benzyny i uruchom silnik. 7 Sprawdê, czy maszyna nie porusza si w po o eniu neutralnym. 8 Sprawdê: Jazd do przodu. Patrz tak e rozdzia Uk ad nap dowy". Jazd do ty u. Patrz tak e rozdzia Uk ad nap dowy". Uruchamianie no y. Wy àcznik bezpieczeƒstwa w krzese ku. Patrz rozdzia Kontrola systemu bezpieczeƒstwa". Wy àcznik bezpieczeƒstwa hamulca postojowego. Patrz rozdzia Kontrola systemu bezpieczeƒstwa". Po pierwszych 8 godz. 1 Sprawdê olej silnikowy Patrz rozdzia Wymiana oleju silnikowego". 4 Polish

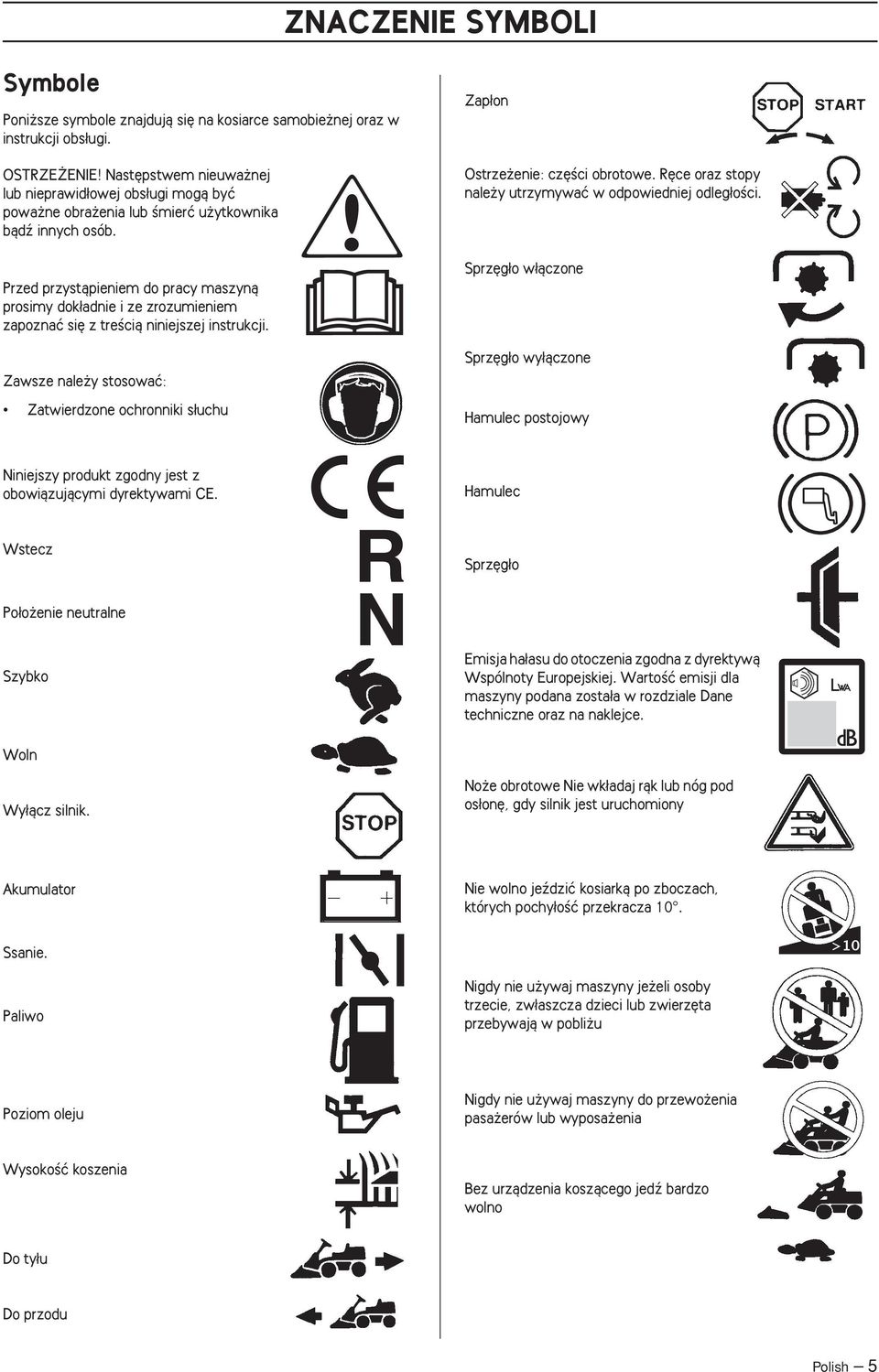

5 ZNACZENIE SYMBOLI Symbole Poni sze symbole znajdujà si na kosiarce samobie nej oraz w instrukcji obs ugi. OSTRZE ENIE Nast pstwem nieuwa nej lub nieprawid owej obs ugi mogà byç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Zawsze nale y stosowaç: Zatwierdzone ochronniki s uchu Zap on Ostrze enie: cz Êci obrotowe. R ce oraz stopy nale y utrzymywaç w odpowiedniej odleg oêci. Sprz g o w àczone Sprz g o wy àczone Hamulec postojowy Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Hamulec Wstecz Sprz g o Po o enie neutralne Szybko Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Woln Wy àcz silnik. No e obrotowe Nie wk adaj ràk lub nóg pod os on, gdy silnik jest uruchomiony Akumulator Nie wolno jeêdziç kosiarkà po zboczach, których pochy oêç przekracza 10. Ssanie. >10 Paliwo Nigdy nie u ywaj maszyny je eli osoby trzecie, zw aszcza dzieci lub zwierz ta przebywajà w pobli u Poziom oleju Nigdy nie u ywaj maszyny do przewo enia pasa erów lub wyposa enia WysokoÊç koszenia Bez urzàdzenia koszàcego jedê bardzo wolno Do ty u Do przodu Polish 5

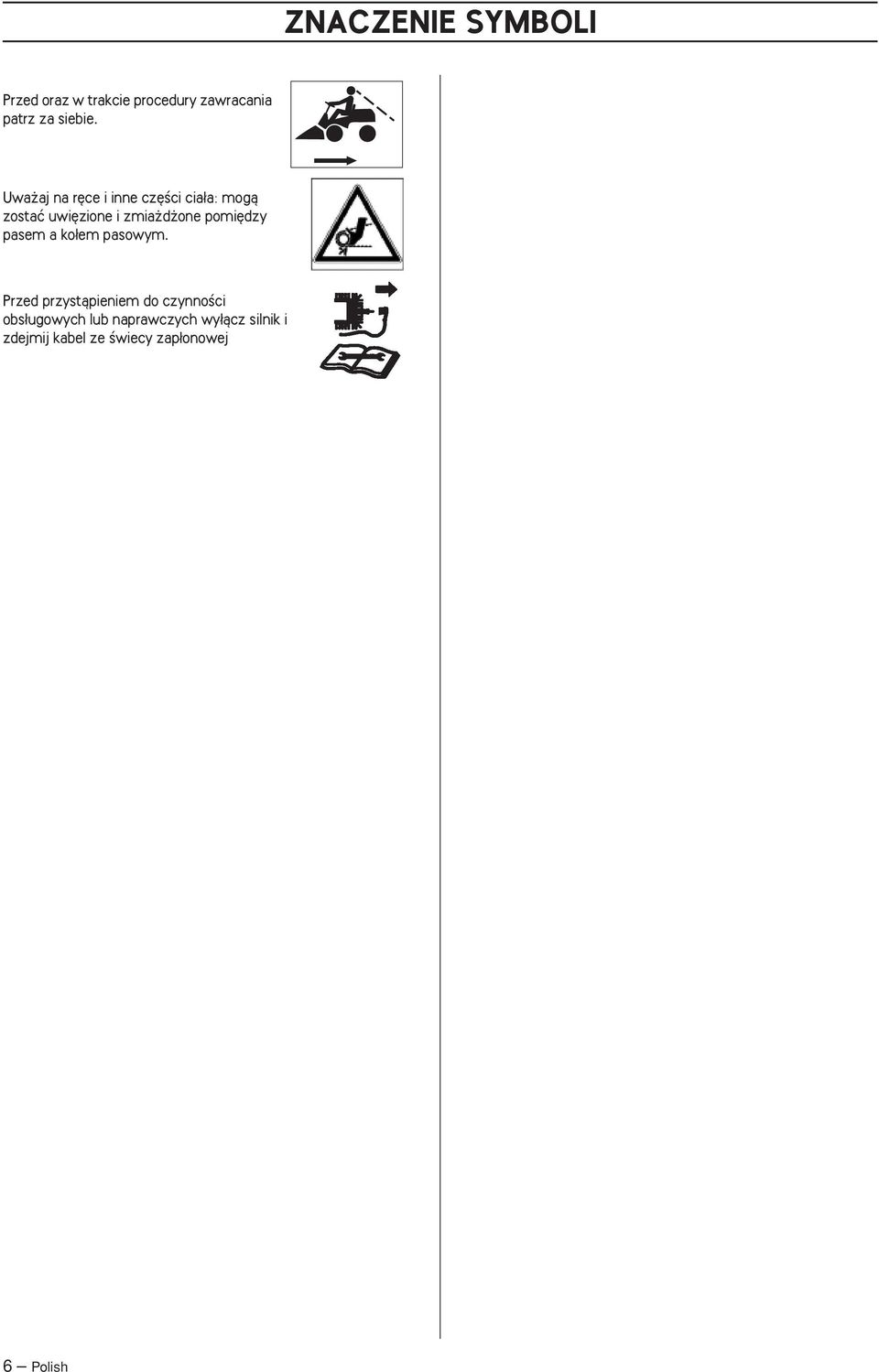

6 ZNACZENIE SYMBOLI Przed oraz w trakcie procedury zawracania patrz za siebie. Uwa aj na r ce i inne cz Êci cia a: mogà zostaç uwi zione i zmia d one pomi dzy pasem a ko em pasowym. Przed przystàpieniem do czynnoêci obs ugowych lub naprawczych wy àcz silnik i zdejmij kabel ze Êwiecy zap onowej 6 Polish

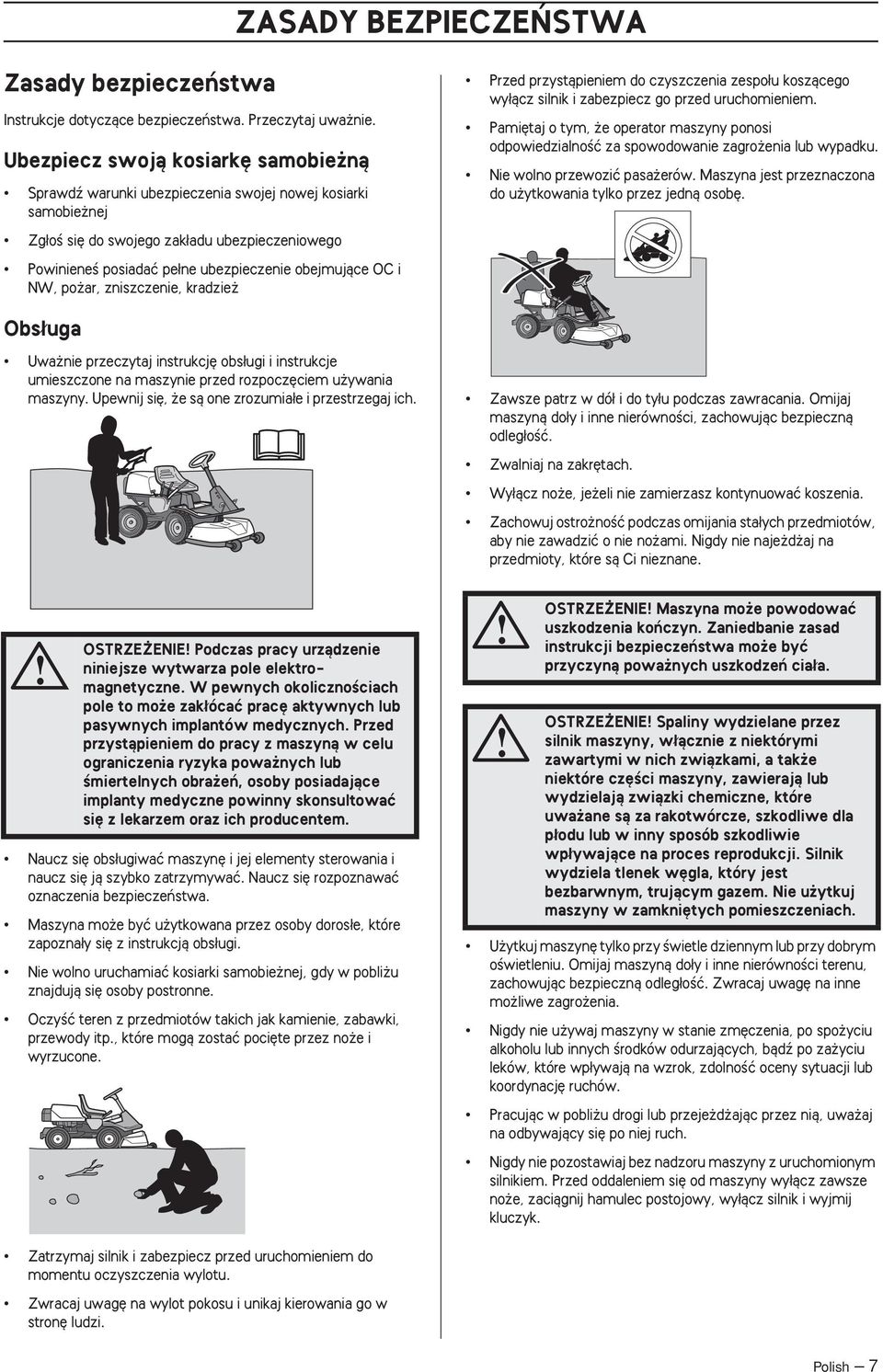

7 ZASADY BEZPIECZE STWA Zasady bezpieczeƒstwa Instrukcje dotyczàce bezpieczeƒstwa. Przeczytaj uwa nie. Ubezpiecz swojà kosiark samobie nà Sprawdê warunki ubezpieczenia swojej nowej kosiarki samobie nej Zg oê si do swojego zak adu ubezpieczeniowego PowinieneÊ posiadaç pe ne ubezpieczenie obejmujàce OC i NW, po ar, zniszczenie, kradzie Przed przystàpieniem do czyszczenia zespo u koszàcego wy àcz silnik i zabezpiecz go przed uruchomieniem. Pami taj o tym, e operator maszyny ponosi odpowiedzialnoêç za spowodowanie zagro enia lub wypadku. Nie wolno przewoziç pasa erów. Maszyna jest przeznaczona do u ytkowania tylko przez jednà osob. Obs uga Uwa nie przeczytaj instrukcj obs ugi i instrukcje umieszczone na maszynie przed rozpocz ciem u ywania maszyny. Upewnij si, e sà one zrozumia e i przestrzegaj ich. OSTRZE ENIE Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoêciach pole to mo e zak ócaç prac aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa nych lub Êmiertelnych obra eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si z lekarzem oraz ich producentem. Naucz si obs ugiwaç maszyn i jej elementy sterowania i naucz si jà szybko zatrzymywaç. Naucz si rozpoznawaç oznaczenia bezpieczeƒstwa. Maszyna mo e byç u ytkowana przez osoby doros e, które zapozna y si z instrukcjà obs ugi. Nie wolno uruchamiaç kosiarki samobie nej, gdy w pobli u znajdujà si osoby postronne. OczyÊç teren z przedmiotów takich jak kamienie, zabawki, przewody itp., które mogà zostaç poci te przez no e i wyrzucone. Zawsze patrz w dó i do ty u podczas zawracania. Omijaj maszynà do y i inne nierównoêci, zachowujàc bezpiecznà odleg oêç. Zwalniaj na zakr tach. Wy àcz no e, je eli nie zamierzasz kontynuowaç koszenia. Zachowuj ostro noêç podczas omijania sta ych przedmiotów, aby nie zawadziç o nie no ami. Nigdy nie naje d aj na przedmioty, które sà Ci nieznane. OSTRZE ENIE Maszyna mo e powodowaç uszkodzenia koƒczyn. Zaniedbanie zasad instrukcji bezpieczeƒstwa mo e byç przyczynà powa nych uszkodzeƒ cia a. OSTRZE ENIE Spaliny wydzielane przez silnik maszyny, w àcznie z niektórymi zawartymi w nich zwiàzkami, a tak e niektóre cz Êci maszyny, zawierajà lub wydzielajà zwiàzki chemiczne, które uwa ane sà za rakotwórcze, szkodliwe dla p odu lub w inny sposób szkodliwie wp ywajàce na proces reprodukcji. Silnik wydziela tlenek w gla, który jest bezbarwnym, trujàcym gazem. Nie u ytkuj maszyny w zamkni tych pomieszczeniach. U ytkuj maszyn tylko przy Êwietle dziennym lub przy dobrym oêwietleniu. Omijaj maszynà do y i inne nierównoêci terenu, zachowujàc bezpiecznà odleg oêç. Zwracaj uwag na inne mo liwe zagro enia. Nigdy nie u ywaj maszyny w stanie zm czenia, po spo yciu alkoholu lub innych Êrodków odurzajàcych, bàdê po za yciu leków, które wp ywajà na wzrok, zdolnoêç oceny sytuacji lub koordynacj ruchów. Pracujàc w pobli u drogi lub przeje d ajàc przez nià, uwa aj na odbywajàcy si po niej ruch. Nigdy nie pozostawiaj bez nadzoru maszyny z uruchomionym silnikiem. Przed oddaleniem si od maszyny wy àcz zawsze no e, zaciàgnij hamulec postojowy, wy àcz silnik i wyjmij kluczyk. Zatrzymaj silnik i zabezpiecz przed uruchomieniem do momentu oczyszczenia wylotu. Zwracaj uwag na wylot pokosu i unikaj kierowania go w stron ludzi. Polish 7

8 ZASADY BEZPIECZE STWA Nigdy nie pozwól, aby dzieci lub osoby nie przeszkolone w obchodzeniu si z maszynà, u ytkowa y jà lub konserwowa y. Miejscowe przepisy mogà regulowaç wiek u ytkownika. wymaga zachowania szczególnej ostro noêci. W razie niemo noêci podjechania ty em pod górk lub w przypadku braku pewnoêci podczas jazdy zrezygnuj z koszenia danego terenu. WA NA INFORMACJA Nie zje d aj ze zbocza majàc uniesiony zespó koszàcy. Post puj w nast pujàcy sposób Usuƒ przeszkody, jak np. kamienie, ga zie itp. KoÊ w gór i w dó wzd u zbocza, nigdy w poprzek. OSTRZE ENIE Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. Stosuj ochronniki s uchu, aby ograniczyç do minimum ryzyko nabycia wady s uchu. Nigdy nie noê luênych ubraƒ, które mogà zostaç pochwycone przez elementy ruchome. Nigdy nie u ywaj maszyny, b dàc boso. Zawsze zak adaj obuwie ochronne lub wysokie obuwie ochronne, najlepiej ze stalowymi noskami. Dopilnuj, aby podczas u ytkowania maszyny mieç pod r kà apteczk pierwszej pomocy. >10 Nigdy nie jeêdê maszynà po zboczach o pochy oêci przekraczajàcej 10. Zachowuj szczególnà ostro noêç, majàc zamontowane wyposa enie dodatkowe, gdy mo e ono spowodowaç zmian stabilnoêci maszyny. Unikaj ruszania lub zatrzymywania si na zboczu. Je eli ko a zaczynajà buksowaç, wy àcz nap d no y i zjedê powoli ze zbocza. Na zboczach zachowuj zawsze p ynnoêç jazdy i ma à pr dkoêç. Nie wykonuj raptownych skr tów, ostrego hamowania ani nag ego przyspieszania. Unikaj zbytecznych skr tów na zboczach, a w razie koniecznoêci skr caj powoli i stopniowo w dó, je eli to mo liwe. Jedê wolno. Wykonuj ma e ruchy kierownicà. McCulloch M105-85F: W àcz niski bieg, abyê nie musia si zatrzymywaç ani zmieniaç biegów. Na niskim biegu maszyna równie lepiej hamuje silnikiem. Uwa aj, aby nie naje d aç na bruzdy, wzniesienia i nie wje d aç w do y. Na nierównym terenie maszyna mo e atwiej si wywróciç. Wysoka trawa mo e przes oniç przeszkody. Jazda na zboczach Jazda na zboczach jest jednà z tych czynnoêci, z którymi zwiàzane jest najwi ksze ryzyko utraty panowania nad pojazdem przez kierowc, a tak e ryzyko wywrócenia si maszyny, co mo e doprowadziç do powa nych obra eƒ lub Êmierci. Ka da pochy oêç 8 Polish

9 ZASADY BEZPIECZE STWA Nie koê przy kraw nikach, rowach lub nasypach. Maszyna mo e nagle wywróciç si, je eli ko o spadnie z kraw nika lub zsunie si do rowu, bàdê w razie obsuni cia si nasypu. Nigdy nie tankuj wewnàtrz pomieszczeƒ. Nie koê mokrej trawy. Jest ona Êliska, wi c ko a mogà traciç przyczepnoêç, powodujàc poêlizg maszyny. Nie próbuj wp ywaç na stabilnoêç maszyny, podpierajàc si nogami o ziemi. Nie stawiaj maszyny na kraw niku lub przy rowie w celu czyszczenia podwozia. Podczas koszenia, trzymaj si z dala od krzewów oraz innych materia ów tak, aby uniknàç efektu przegrzania. Dzieci Brak uwagi na znajdujàce si w pobli u maszyny dzieci mo e doprowadziç do powa nych wypadków. Maszyna i koszenie trawników wywo ujà zainteresowanie dzieci. Nie wychodê nigdy z za o enia, e dzieci pozostanà w tym samym miejscu, na którym znajdowa y si ostatnio. Dopilnuj, aby dzieci znajdowa y si z dala od miejsca koszenia i najlepiej pod troskliwà opiekà innej osoby doros ej. Je eli dzieci wejdà na teren, na którym pracujesz, zachowuj wzmo onà uwag i wy àcz maszyn. Przed rozpocz ciem cofania oraz podczas jazdy wstecz nale y patrzeç w dó oraz do ty u, aby nie najechaç na ma e dzieci. Nie wolno przewoziç dzieci. Mogà one spaêç i odnieêç obra enia lub przeszkadzaç w bezpiecznym manewrowaniu maszynà. Nigdy nie pozwalaj dzieciom na prowadzenie maszyny. Benzyna i jej opary sà trujàce i bardzo atwo palne. Zachowuj szczególnà ostro noêç podczas obchodzenia si z benzynà, gdy brak ostro noêci mo e doprowadziç do obra eƒ lub po aru. Przechowuj paliwo wy àcznie w specjalnie przeznaczonych do tego celu, atestowanych kanistrach. Nigdy nie odkr caj korka wlewowego i nie uzupe niaj paliwa, gdy silnik jest uruchomiony. Przed przystàpieniem do tankowania paliwa odczekaj, a silnik ostygnie. Nie wolno paliç. Nalewanie paliwa nale y wykonywaç w miejscu gdzie nie ma iskier lub p omieni. Post pujàc z olejem, filtrem oleju, paliwem i akumulatorem, zachowuj ostro noêç i wzglàd na Êrodowisko. Stosuj si do lokalnych przepisów dotyczàcych recyklingu. Pora enie pràdem mo e spowodowaç obra enia. Nie dotykaj przewodów elektrycznych maszyny, gdy silnik jest uruchomiony. Nie dotykaj r kà uk adu zap onowego. OSTRZE ENIE W czasie u ytkowania maszyny silnik i uk adu wydechowy nagrzewajà si. Istnieje ryzyko odniesienia poparzeƒ wskutek dotkni cia rozgrzanych cz Êci silnika. Podczas koszenia, trzymaj si z dala od krzewów oraz innych materia ów tak, aby uniknàç efektu przegrzania. W razie wycieków paliwa nie wolno uruchamiaç silnika, zanim nie zostanà one zlikwidowane. Zachowuj szczególnà ostro noêç w pobli u naro ników zabudowaƒ, krzewów, drzew i innych obiektów ograniczajàcych widocznoêç. Konserwacja Wy àcz silnik. Przed przystàpieniem do czynnoêci regulacyjnych lub konserwacyjnych nale y uniemo liwiç uruchomienie silnika, zdejmujàc przewód zap onowy ze Êwiecy zap onowej lub wyjmujàc kluczyk wy àcznika zap onu. Przechowuj maszyn i paliwo tak, aby nie zachodzi o ryzyko, e wycieki paliwa lub jego opary mogà spowodowaç obra enia lub szkody. Za ka dym razem przed przystàpieniem do u ytkowania sprawdzaj poziom paliwa, ze wzgl du na rozszerzalnoêç paliwa pod wzgl dem ciep a wydzielanego przez silnik i ciep a s onecznego, w zbiorniku paliwa powinno pozostawaç wolne miejsce, gdy w przeciwnym razie rozszerzalnoêç paliwa mo e prowadziç do powstawania wycieków. Unikaj przelania paliwa. W razie rozlania benzyny na maszyn nale y jà wytrzeç i odczekaç do ca kowitego wywietrzenia zapachu benzyny, zanim uruchomiony zostanie silnik. W razie rozlania benzyny na ubranie nale y je zmieniç. Polish 9

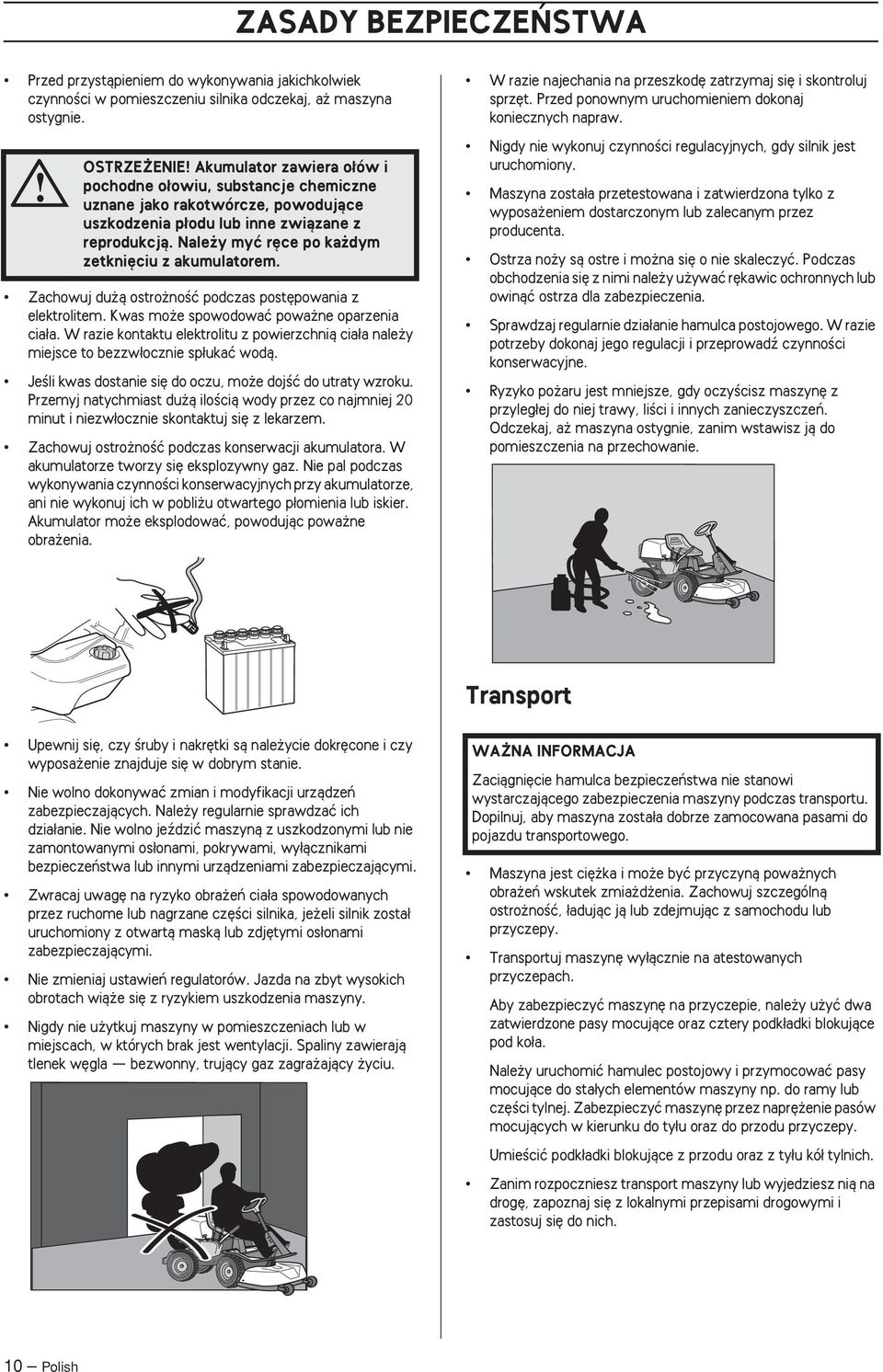

10 ZASADY BEZPIECZE STWA Przed przystàpieniem do wykonywania jakichkolwiek czynnoêci w pomieszczeniu silnika odczekaj, a maszyna ostygnie. OSTRZE ENIE Akumulator zawiera o ów i pochodne o owiu, substancje chemiczne uznane jako rakotwórcze, powodujàce uszkodzenia p odu lub inne zwiàzane z reprodukcjà. Nale y myç r ce po ka dym zetkni ciu z akumulatorem. Zachowuj du à ostro noêç podczas post powania z elektrolitem. Kwas mo e spowodowaç powa ne oparzenia cia a. W razie kontaktu elektrolitu z powierzchnià cia a nale y miejsce to bezzw ocznie sp ukaç wodà. JeÊli kwas dostanie si do oczu, mo e dojêç do utraty wzroku. Przemyj natychmiast du à iloêcià wody przez co najmniej 20 minut i niezw ocznie skontaktuj si z lekarzem. Zachowuj ostro noêç podczas konserwacji akumulatora. W akumulatorze tworzy si eksplozywny gaz. Nie pal podczas wykonywania czynnoêci konserwacyjnych przy akumulatorze, ani nie wykonuj ich w pobli u otwartego p omienia lub iskier. Akumulator mo e eksplodowaç, powodujàc powa ne obra enia. W razie najechania na przeszkod zatrzymaj si i skontroluj sprz t. Przed ponownym uruchomieniem dokonaj koniecznych napraw. Nigdy nie wykonuj czynnoêci regulacyjnych, gdy silnik jest uruchomiony. Maszyna zosta a przetestowana i zatwierdzona tylko z wyposa eniem dostarczonym lub zalecanym przez producenta. Ostrza no y sà ostre i mo na si o nie skaleczyç. Podczas obchodzenia si z nimi nale y u ywaç r kawic ochronnych lub owinàç ostrza dla zabezpieczenia. Sprawdzaj regularnie dzia anie hamulca postojowego. W razie potrzeby dokonaj jego regulacji i przeprowadê czynnoêci konserwacyjne. Ryzyko po aru jest mniejsze, gdy oczyêcisz maszyn z przyleg ej do niej trawy, liêci i innych zanieczyszczeƒ. Odczekaj, a maszyna ostygnie, zanim wstawisz jà do pomieszczenia na przechowanie. Transport Upewnij si, czy Êruby i nakr tki sà nale ycie dokr cone i czy wyposa enie znajduje si w dobrym stanie. Nie wolno dokonywaç zmian i modyfikacji urzàdzeƒ zabezpieczajàcych. Nale y regularnie sprawdzaç ich dzia anie. Nie wolno jeêdziç maszynà z uszkodzonymi lub nie zamontowanymi os onami, pokrywami, wy àcznikami bezpieczeƒstwa lub innymi urzàdzeniami zabezpieczajàcymi. Zwracaj uwag na ryzyko obra eƒ cia a spowodowanych przez ruchome lub nagrzane cz Êci silnika, je eli silnik zosta uruchomiony z otwartà maskà lub zdj tymi os onami zabezpieczajàcymi. Nie zmieniaj ustawieƒ regulatorów. Jazda na zbyt wysokich obrotach wià e si z ryzykiem uszkodzenia maszyny. Nigdy nie u ytkuj maszyny w pomieszczeniach lub w miejscach, w których brak jest wentylacji. Spaliny zawierajà tlenek w gla bezwonny, trujàcy gaz zagra ajàcy yciu. WA NA INFORMACJA Zaciàgni cie hamulca bezpieczeƒstwa nie stanowi wystarczajàcego zabezpieczenia maszyny podczas transportu. Dopilnuj, aby maszyna zosta a dobrze zamocowana pasami do pojazdu transportowego. Maszyna jest ci ka i mo e byç przyczynà powa nych obra eƒ wskutek zmia d enia. Zachowuj szczególnà ostro noêç, adujàc jà lub zdejmujàc z samochodu lub przyczepy. Transportuj maszyn wy àcznie na atestowanych przyczepach. Aby zabezpieczyç maszyn na przyczepie, nale y u yç dwa zatwierdzone pasy mocujàce oraz cztery podk adki blokujàce pod ko a. Nale y uruchomiç hamulec postojowy i przymocowaç pasy mocujàce do sta ych elementów maszyny np. do ramy lub cz Êci tylnej. Zabezpieczyç maszyn przez napr enie pasów mocujàcych w kierunku do ty u oraz do przodu przyczepy. UmieÊciç podk adki blokujàce z przodu oraz z ty u kó tylnich. Zanim rozpoczniesz transport maszyny lub wyjedziesz nià na drog, zapoznaj si z lokalnymi przepisami drogowymi i zastosuj si do nich. 10 Polish

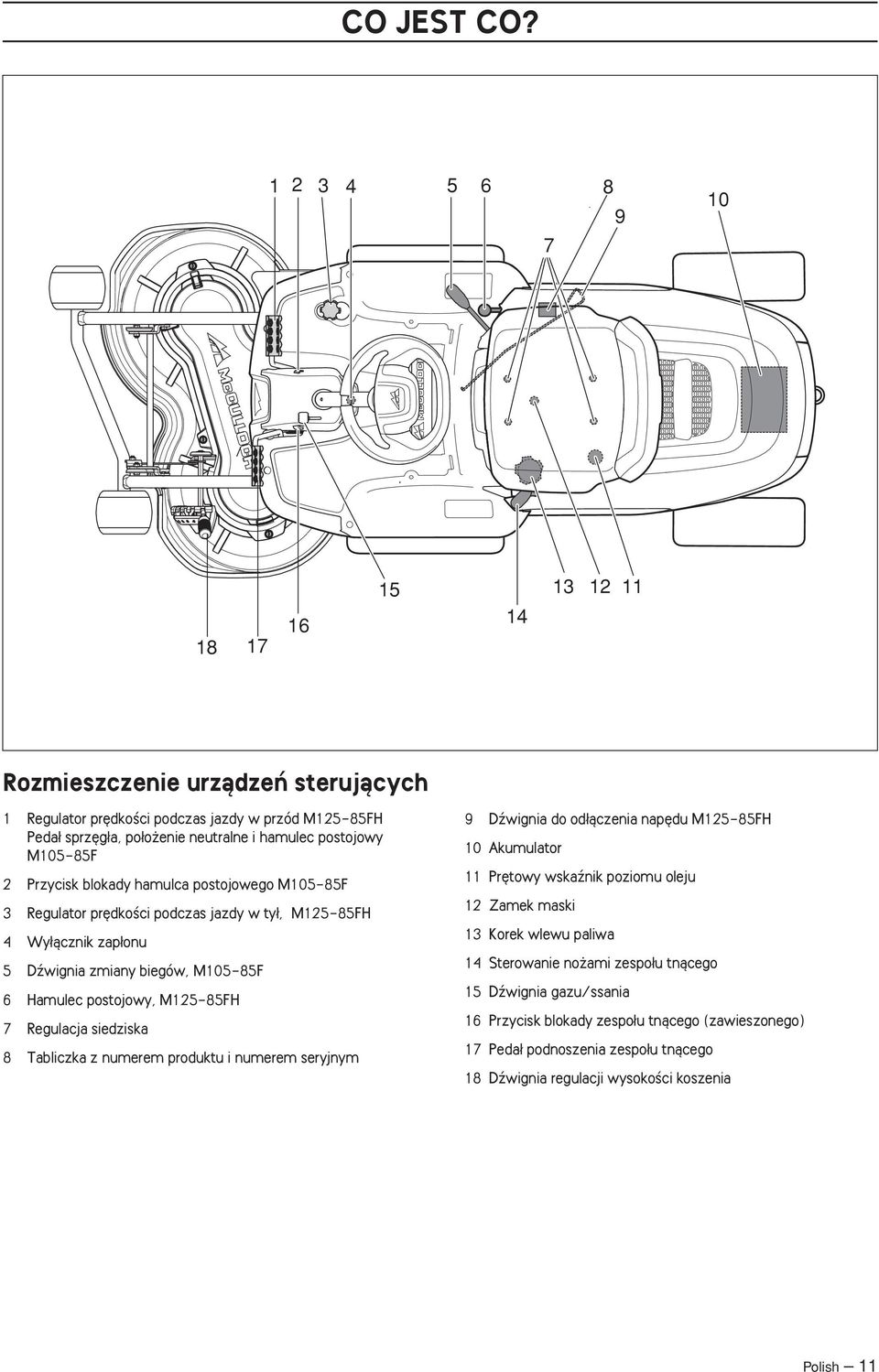

11 CO JEST CO? Rozmieszczenie urzàdzeƒ sterujàcych 1 Regulator pr dkoêci podczas jazdy w przód M125-85FH Peda sprz g a, po o enie neutralne i hamulec postojowy M105-85F 2 Przycisk blokady hamulca postojowego M105-85F 3 Regulator pr dkoêci podczas jazdy w ty, M125-85FH 4 Wy àcznik zap onu 5 Dêwignia zmiany biegów, M105-85F 6 Hamulec postojowy, M125-85FH 7 Regulacja siedziska 8 Tabliczka z numerem produktu i numerem seryjnym 9 Dêwignia do od àczenia nap du M125-85FH 10 Akumulator 11 Pr towy wskaênik poziomu oleju 12 Zamek maski 13 Korek wlewu paliwa 14 Sterowanie no ami zespo u tnàcego 15 Dêwignia gazu/ssania 16 Przycisk blokady zespo u tnàcego (zawieszonego) 17 Peda podnoszenia zespo u tnàcego 18 Dêwignia regulacji wysokoêci koszenia Polish 11

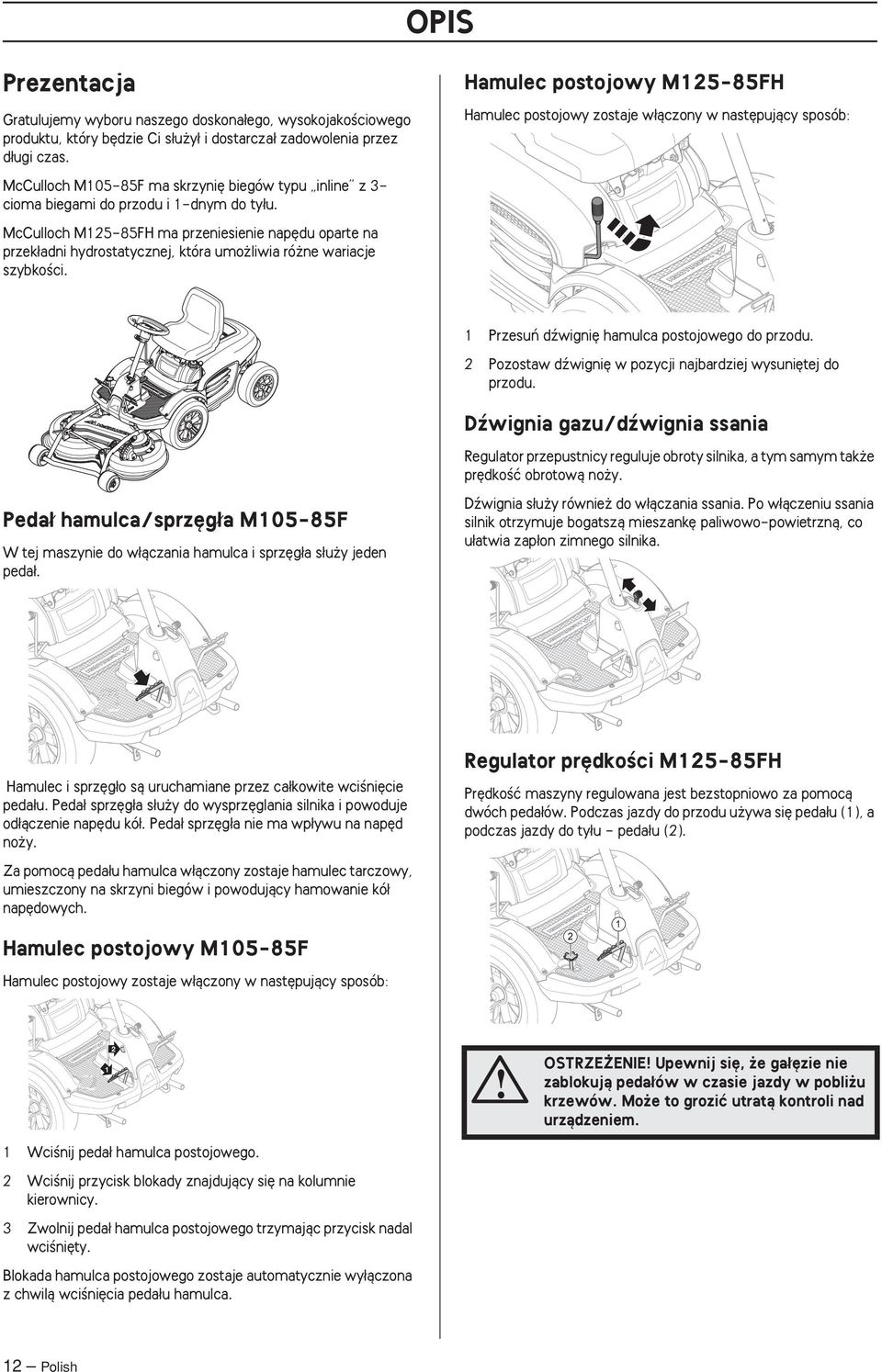

12 OPIS Prezentacja Gratulujemy wyboru naszego doskona ego, wysokojakoêciowego produktu, który b dzie Ci s u y i dostarcza zadowolenia przez d ugi czas. McCulloch M105-85F ma skrzyni biegów typu inline z 3- cioma biegami do przodu i 1-dnym do ty u. McCulloch M125-85FH ma przeniesienie nap du oparte na przek adni hydrostatycznej, która umo liwia ró ne wariacje szybkoêci. Hamulec postojowy M125-85FH Hamulec postojowy zostaje w àczony w nast pujàcy sposób: 1 Przesuƒ dêwigni hamulca postojowego do przodu. 2 Pozostaw dêwigni w pozycji najbardziej wysuni tej do przodu. Dêwignia gazu/dêwignia ssania Regulator przepustnicy reguluje obroty silnika, a tym samym tak e pr dkoêç obrotowà no y. Peda hamulca/sprz g a M105-85F W tej maszynie do w àczania hamulca i sprz g a s u y jeden peda. Dêwignia s u y równie do w àczania ssania. Po w àczeniu ssania silnik otrzymuje bogatszà mieszank paliwowo-powietrznà, co u atwia zap on zimnego silnika. Hamulec i sprz g o sà uruchamiane przez ca kowite wciêni cie peda u. Peda sprz g a s u y do wysprz glania silnika i powoduje od àczenie nap du kó. Peda sprz g a nie ma wp ywu na nap d no y. Za pomocà peda u hamulca w àczony zostaje hamulec tarczowy, umieszczony na skrzyni biegów i powodujàcy hamowanie kó nap dowych. Hamulec postojowy M105-85F Hamulec postojowy zostaje w àczony w nast pujàcy sposób: Regulator pr dkoêci M125-85FH Pr dkoêç maszyny regulowana jest bezstopniowo za pomocà dwóch peda ów. Podczas jazdy do przodu u ywa si peda u (1), a podczas jazdy do ty u - peda u (2) OSTRZE ENIE Upewnij si, e ga zie nie zablokujà peda ów w czasie jazdy w pobli u krzewów. Mo e to groziç utratà kontroli nad urzàdzeniem. 1 WciÊnij peda hamulca postojowego. 2 WciÊnij przycisk blokady znajdujàcy si na kolumnie kierownicy. 3 Zwolnij peda hamulca postojowego trzymajàc przycisk nadal wciêni ty. Blokada hamulca postojowego zostaje automatycznie wy àczona z chwilà wciêni cia peda u hamulca. 12 Polish

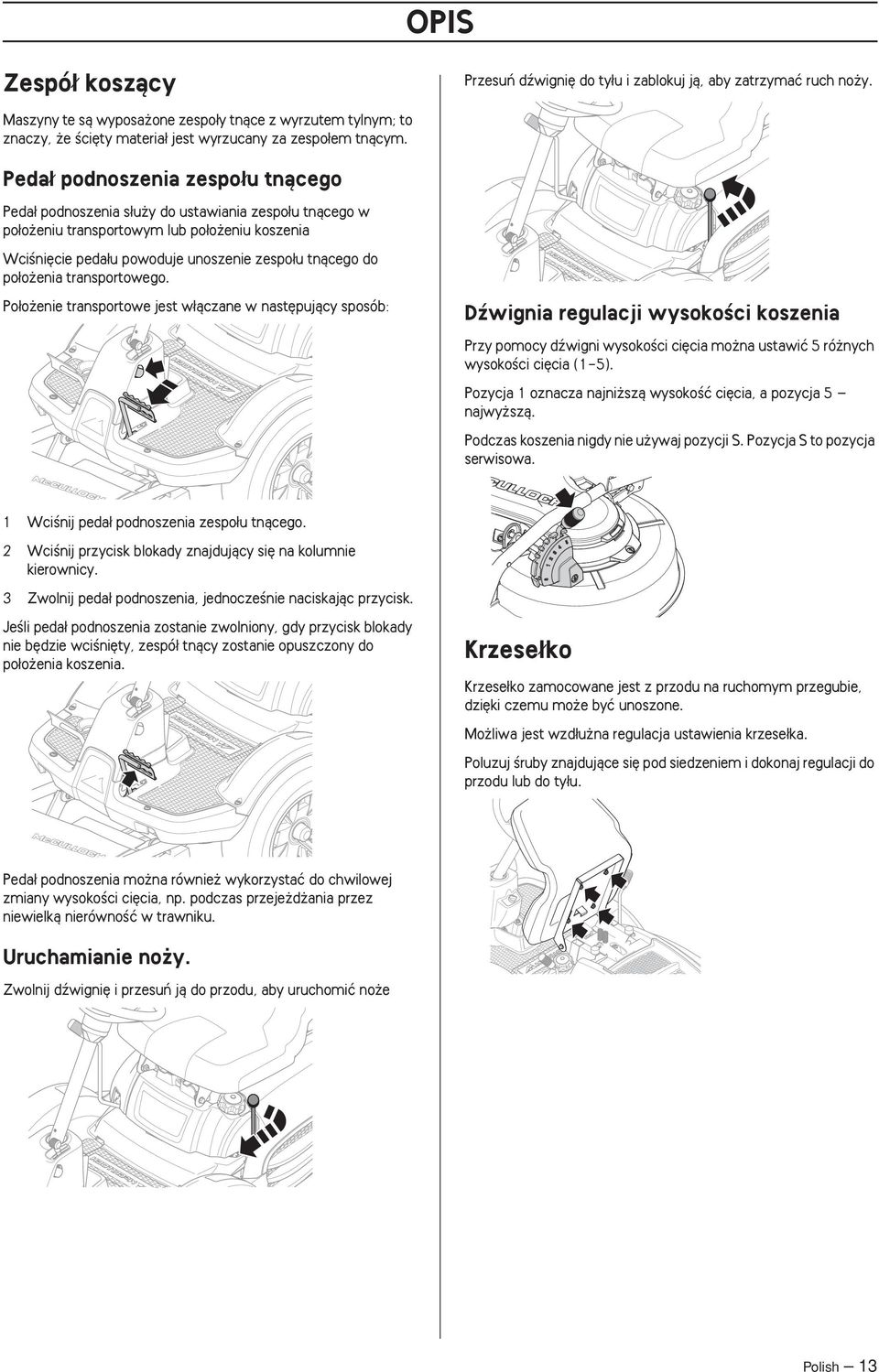

13 OPIS Zespó koszàcy Przesuƒ dêwigni do ty u i zablokuj jà, aby zatrzymaç ruch no y. Maszyny te sà wyposa one zespo y tnàce z wyrzutem tylnym; to znaczy, e Êci ty materia jest wyrzucany za zespo em tnàcym. Peda podnoszenia zespo u tnàcego Peda podnoszenia s u y do ustawiania zespo u tnàcego w po o eniu transportowym lub po o eniu koszenia WciÊni cie peda u powoduje unoszenie zespo u tnàcego do po o enia transportowego. Po o enie transportowe jest w àczane w nast pujàcy sposób: Dêwignia regulacji wysokoêci koszenia Przy pomocy dêwigni wysokoêci ci cia mo na ustawiç 5 ró nych wysokoêci ci cia (1-5). Pozycja 1 oznacza najni szà wysokoêç ci cia, a pozycja 5 najwy szà. Podczas koszenia nigdy nie u ywaj pozycji S. Pozycja S to pozycja serwisowa. 1 WciÊnij peda podnoszenia zespo u tnàcego. 2 WciÊnij przycisk blokady znajdujàcy si na kolumnie kierownicy. 3 Zwolnij peda podnoszenia, jednoczeênie naciskajàc przycisk. JeÊli peda podnoszenia zostanie zwolniony, gdy przycisk blokady nie b dzie wciêni ty, zespó tnàcy zostanie opuszczony do po o enia koszenia. Krzese ko Krzese ko zamocowane jest z przodu na ruchomym przegubie, dzi ki czemu mo e byç unoszone. Mo liwa jest wzd u na regulacja ustawienia krzese ka. Poluzuj Êruby znajdujàce si pod siedzeniem i dokonaj regulacji do przodu lub do ty u. Peda podnoszenia mo na równie wykorzystaç do chwilowej zmiany wysokoêci ci cia, np. podczas przeje d ania przez niewielkà nierównoêç w trawniku. Uruchamianie no y. Zwolnij dêwigni i przesuƒ jà do przodu, aby uruchomiç no e Polish 13

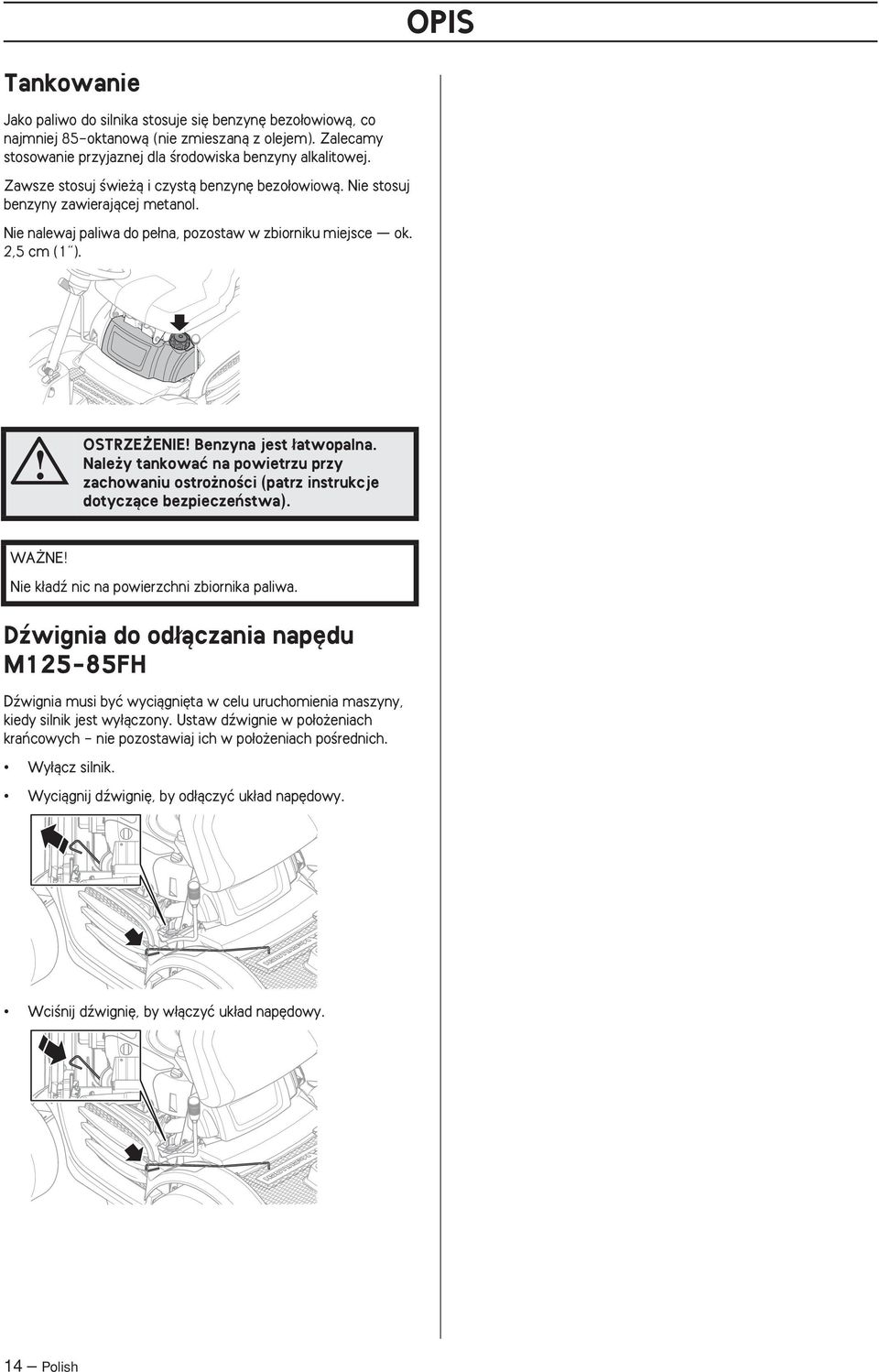

14 OPIS Tankowanie Jako paliwo do silnika stosuje si benzyn bezo owiowà, co najmniej 85-oktanowà (nie zmieszanà z olejem). Zalecamy stosowanie przyjaznej dla Êrodowiska benzyny alkalitowej. Zawsze stosuj Êwie à i czystà benzyn bezo owiowà. Nie stosuj benzyny zawierajàcej metanol. Nie nalewaj paliwa do pe na, pozostaw w zbiorniku miejsce ok. 2,5 cm (1 ). OSTRZE ENIE Benzyna jest atwopalna. Nale y tankowaç na powietrzu przy zachowaniu ostro noêci (patrz instrukcje dotyczàce bezpieczeƒstwa). WA NE Nie k adê nic na powierzchni zbiornika paliwa. Dêwignia do od àczania nap du M125-85FH Dêwignia musi byç wyciàgni ta w celu uruchomienia maszyny, kiedy silnik jest wy àczony. Ustaw dêwignie w po o eniach kraƒcowych - nie pozostawiaj ich w po o eniach poêrednich. Wy àcz silnik. Wyciàgnij dêwigni, by od àczyç uk ad nap dowy. WciÊnij dêwigni, by w àczyç uk ad nap dowy. 14 Polish

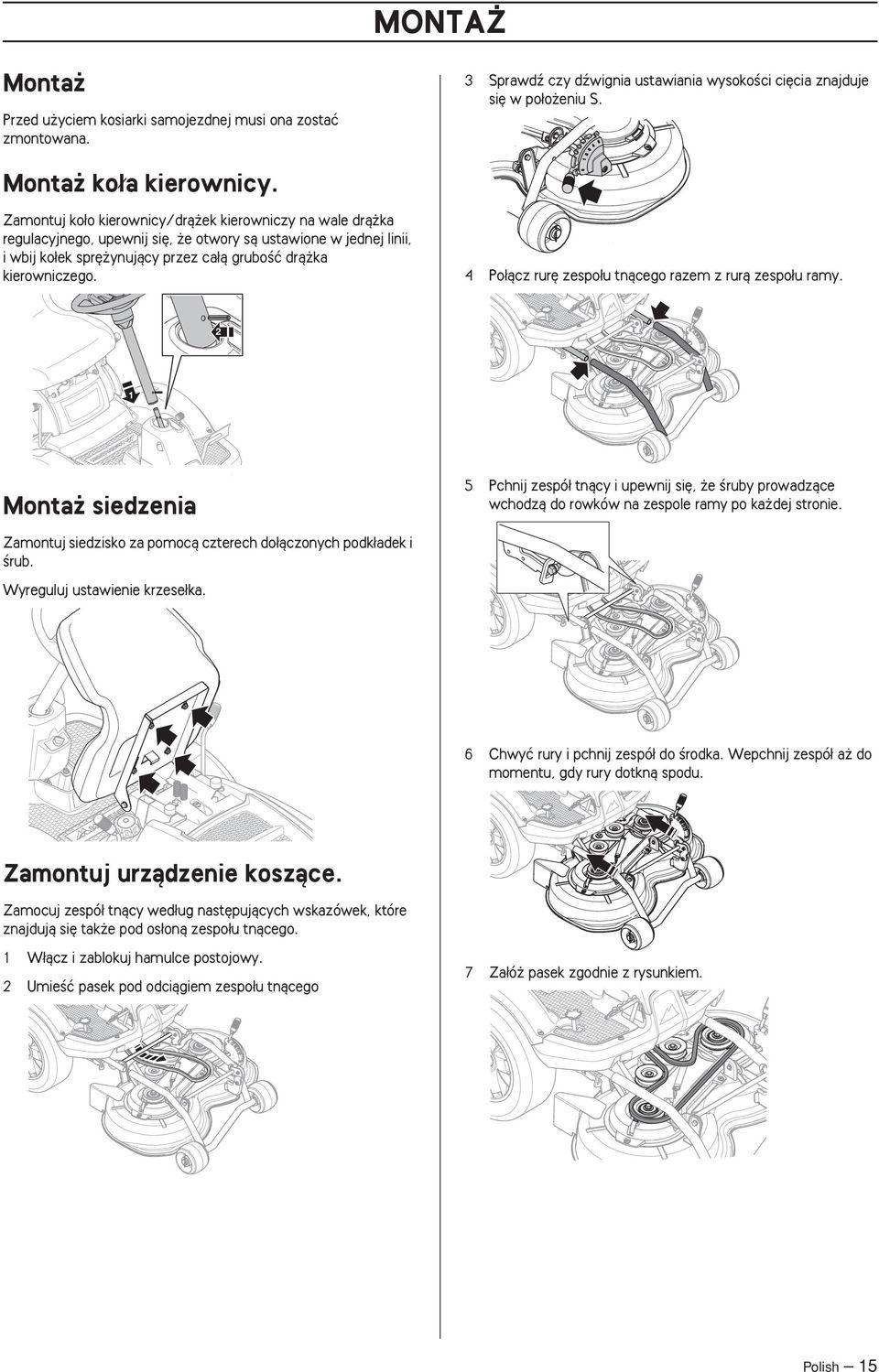

15 MONTA Monta 3 Sprawdê czy dêwignia ustawiania wysokoêci ci cia znajduje si w po o eniu S. 4 Po àcz rur zespo u tnàcego razem z rurà zespo u ramy. 5 Pchnij zespó tnàcy i upewnij si, e Êruby prowadzàce wchodzà do rowków na zespole ramy po ka dej stronie. 6 Chwyç rury i pchnij zespó do Êrodka. Wepchnij zespó a do momentu, gdy rury dotknà spodu. 7 Za ó pasek zgodnie z rysunkiem. Przed u yciem kosiarki samojezdnej musi ona zostaç zmontowana. Monta ko a kierownicy. Zamontuj ko o kierownicy/drà ek kierowniczy na wale drà ka regulacyjnego, upewnij si, e otwory sà ustawione w jednej linii, i wbij ko ek spr ynujàcy przez ca à gruboêç drà ka kierowniczego. 2 1 Monta siedzenia Zamontuj siedzisko za pomocà czterech do àczonych podk adek i Êrub. Wyreguluj ustawienie krzese ka. Zamontuj urzàdzenie koszàce. Zamocuj zespó tnàcy wed ug nast pujàcych wskazówek, które znajdujà si tak e pod os onà zespo u tnàcego. 1 W àcz i zablokuj hamulce postojowy. 2 UmieÊç pasek pod odciàgiem zespo u tnàcego Polish 15

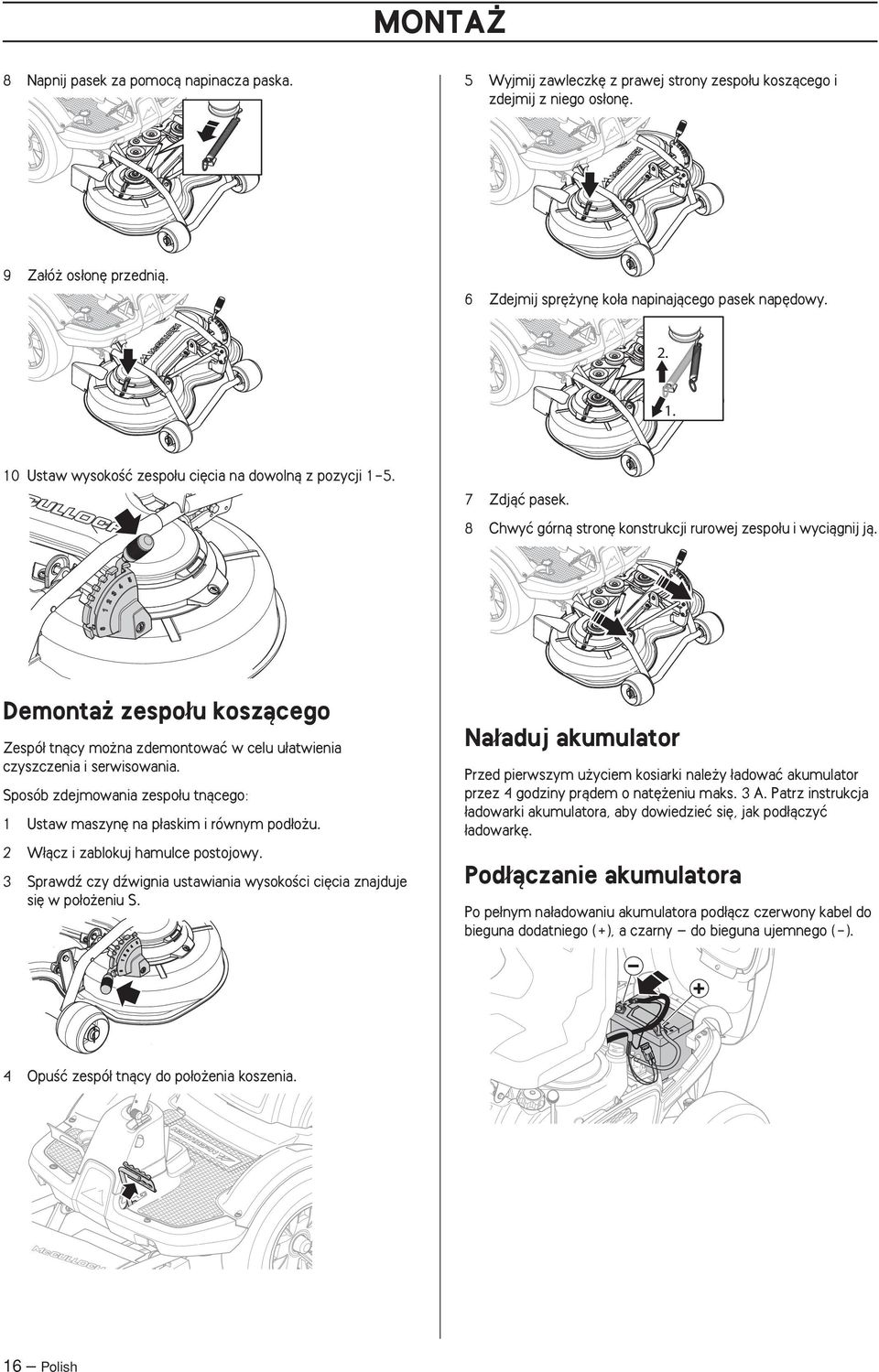

16 MONTA 8 Napnij pasek za pomocà napinacza paska. 9 Za ó os on przednià. 5 Wyjmij zawleczk z prawej strony zespo u koszàcego i zdejmij z niego os on. 6 Zdejmij spr yn ko a napinajàcego pasek nap dowy Ustaw wysokoêç zespo u ci cia na dowolnà z pozycji Zdjàç pasek. 8 Chwyç górnà stron konstrukcji rurowej zespo u i wyciàgnij jà. Demonta zespo u koszàcego Zespó tnàcy mo na zdemontowaç w celu u atwienia czyszczenia i serwisowania. Sposób zdejmowania zespo u tnàcego: 1 Ustaw maszyn na p askim i równym pod o u. 2 W àcz i zablokuj hamulce postojowy. 3 Sprawdê czy dêwignia ustawiania wysokoêci ci cia znajduje si w po o eniu S. 4 OpuÊç zespó tnàcy do po o enia koszenia. 16 Polish Na aduj akumulator Przed pierwszym u yciem kosiarki nale y adowaç akumulator przez 4 godziny pràdem o nat eniu maks. 3 A. Patrz instrukcja adowarki akumulatora, aby dowiedzieç si, jak pod àczyç adowark. Pod àczanie akumulatora Po pe nym na adowaniu akumulatora pod àcz czerwony kabel do bieguna dodatniego (+), a czarny do bieguna ujemnego (-).

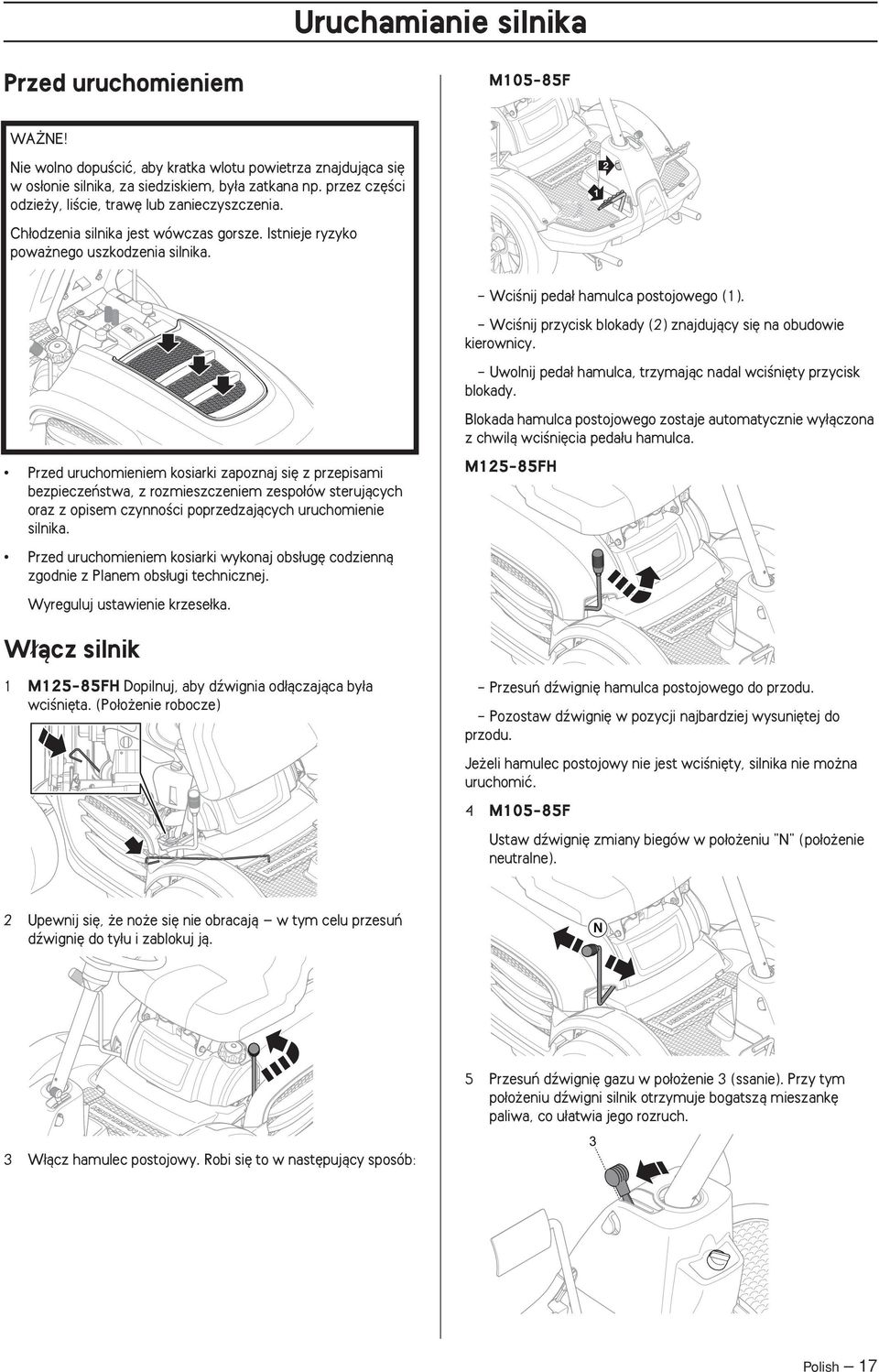

17 Uruchamianie silnika Przed uruchomieniem M105-85F WA NE Nie wolno dopuêciç, aby kratka wlotu powietrza znajdujàca si w os onie silnika, za siedziskiem, by a zatkana np. przez cz Êci odzie y, liêcie, traw lub zanieczyszczenia. 1 2 Ch odzenia silnika jest wówczas gorsze. Istnieje ryzyko powa nego uszkodzenia silnika. - WciÊnij peda hamulca postojowego (1). - WciÊnij przycisk blokady (2) znajdujàcy si na obudowie kierownicy. - Uwolnij peda hamulca, trzymajàc nadal wciêni ty przycisk blokady. Blokada hamulca postojowego zostaje automatycznie wy àczona z chwilà wciêni cia peda u hamulca. Przed uruchomieniem kosiarki zapoznaj si z przepisami bezpieczeƒstwa, z rozmieszczeniem zespo ów sterujàcych oraz z opisem czynnoêci poprzedzajàcych uruchomienie silnika. M125-85FH Przed uruchomieniem kosiarki wykonaj obs ug codziennà zgodnie z Planem obs ugi technicznej. Wyreguluj ustawienie krzese ka. W àcz silnik 1 M125-85FH Dopilnuj, aby dêwignia od àczajàca by a wciêni ta. (Po o enie robocze) - Przesuƒ dêwigni hamulca postojowego do przodu. - Pozostaw dêwigni w pozycji najbardziej wysuni tej do przodu. Je eli hamulec postojowy nie jest wciêni ty, silnika nie mo na uruchomiç. 4 M105-85F Ustaw dêwigni zmiany biegów w po o eniu "N" (po o enie neutralne). 2 Upewnij si, e no e si nie obracajà w tym celu przesuƒ dêwigni do ty u i zablokuj jà. N 3 W àcz hamulec postojowy. Robi si to w nast pujàcy sposób: 5 Przesuƒ dêwigni gazu w po o enie 3 (ssanie). Przy tym po o eniu dêwigni silnik otrzymuje bogatszà mieszank paliwa, co u atwia jego rozruch. 3 Polish 17

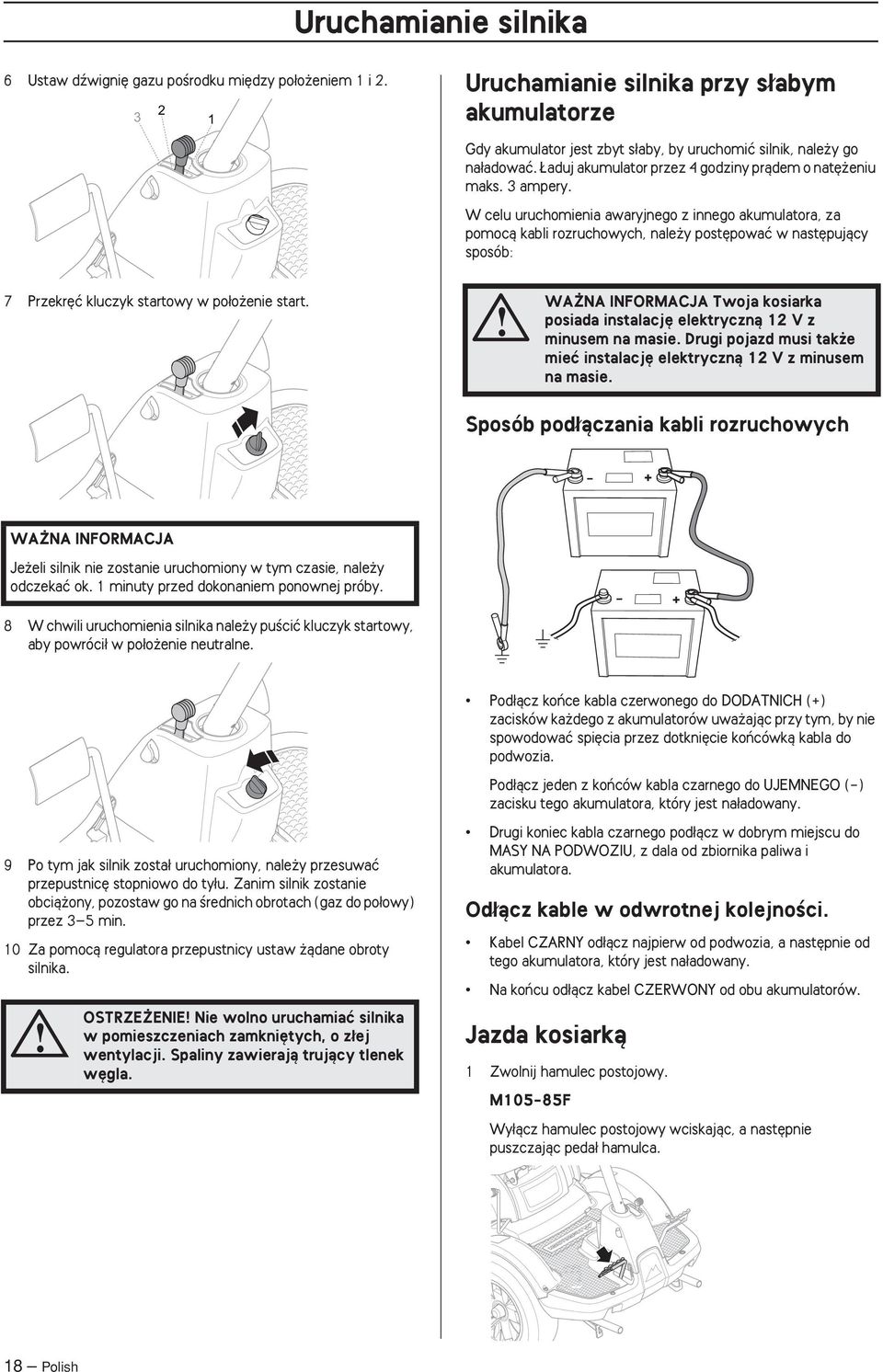

18 Uruchamianie silnika 6 Ustaw dêwigni gazu poêrodku mi dzy po o eniem 1 i Uruchamianie silnika przy s abym akumulatorze Gdy akumulator jest zbyt s aby, by uruchomiç silnik, nale y go na adowaç. aduj akumulator przez 4 godziny pràdem o nat eniu maks. 3 ampery. W celu uruchomienia awaryjnego z innego akumulatora, za pomocà kabli rozruchowych, nale y post powaç w nast pujàcy sposób: 7 Przekr ç kluczyk startowy w po o enie start. WA NA INFORMACJA Twoja kosiarka posiada instalacj elektrycznà 12 V z minusem na masie. Drugi pojazd musi tak e mieç instalacj elektrycznà 12 V z minusem na masie. Sposób pod àczania kabli rozruchowych WA NA INFORMACJA Je eli silnik nie zostanie uruchomiony w tym czasie, nale y odczekaç ok. 1 minuty przed dokonaniem ponownej próby. 8 W chwili uruchomienia silnika nale y puêciç kluczyk startowy, aby powróci w po o enie neutralne. Pod àcz koƒce kabla czerwonego do DODATNICH (+) zacisków ka dego z akumulatorów uwa ajàc przy tym, by nie spowodowaç spi cia przez dotkni cie koƒcówkà kabla do podwozia. Pod àcz jeden z koƒców kabla czarnego do UJEMNEGO (-) zacisku tego akumulatora, który jest na adowany. 9 Po tym jak silnik zosta uruchomiony, nale y przesuwaç przepustnic stopniowo do ty u. Zanim silnik zostanie obcià ony, pozostaw go na Êrednich obrotach (gaz do po owy) przez 3 5 min. 10 Za pomocà regulatora przepustnicy ustaw àdane obroty silnika. OSTRZE ENIE Nie wolno uruchamiaç silnika w pomieszczeniach zamkni tych, o z ej wentylacji. Spaliny zawierajà trujàcy tlenek w gla. Drugi koniec kabla czarnego pod àcz w dobrym miejscu do MASY NA PODWOZIU, z dala od zbiornika paliwa i akumulatora. Od àcz kable w odwrotnej kolejnoêci. Kabel CZARNY od àcz najpierw od podwozia, a nast pnie od tego akumulatora, który jest na adowany. Na koƒcu od àcz kabel CZERWONY od obu akumulatorów. Jazda kosiarkà 1 Zwolnij hamulec postojowy. M105-85F Wy àcz hamulec postojowy wciskajàc, a nast pnie puszczajàc peda hamulca. 18 Polish

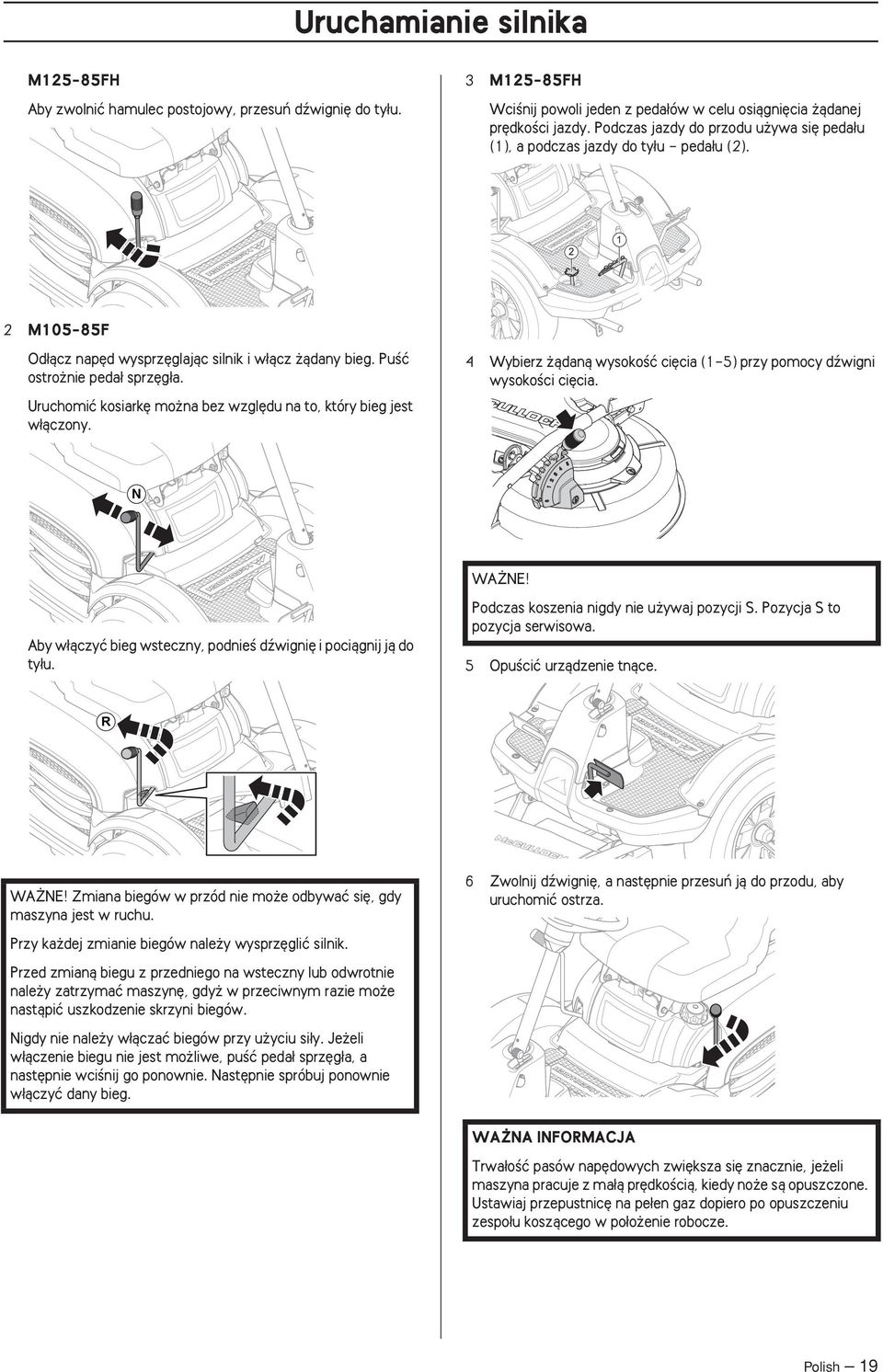

19 Uruchamianie silnika M125-85FH Aby zwolniç hamulec postojowy, przesuƒ dêwigni do ty u. 3 M125-85FH WciÊnij powoli jeden z peda ów w celu osiàgni cia àdanej pr dkoêci jazdy. Podczas jazdy do przodu u ywa si peda u (1), a podczas jazdy do ty u - peda u (2) M105-85F Od àcz nap d wysprz glajàc silnik i w àcz àdany bieg. PuÊç ostro nie peda sprz g a. Uruchomiç kosiark mo na bez wzgl du na to, który bieg jest w àczony. 4 Wybierz àdanà wysokoêç ci cia (1-5) przy pomocy dêwigni wysokoêci ci cia. N WA NE Aby w àczyç bieg wsteczny, podnieê dêwigni i pociàgnij jà do ty u. Podczas koszenia nigdy nie u ywaj pozycji S. Pozycja S to pozycja serwisowa. 5 OpuÊciç urzàdzenie tnàce. R WA NE Zmiana biegów w przód nie mo e odbywaç si, gdy maszyna jest w ruchu. 6 Zwolnij dêwigni, a nast pnie przesuƒ jà do przodu, aby uruchomiç ostrza. Przy ka dej zmianie biegów nale y wysprz gliç silnik. Przed zmianà biegu z przedniego na wsteczny lub odwrotnie nale y zatrzymaç maszyn, gdy w przeciwnym razie mo e nastàpiç uszkodzenie skrzyni biegów. Nigdy nie nale y w àczaç biegów przy u yciu si y. Je eli w àczenie biegu nie jest mo liwe, puêç peda sprz g a, a nast pnie wciênij go ponownie. Nast pnie spróbuj ponownie w àczyç dany bieg. WA NA INFORMACJA Trwa oêç pasów nap dowych zwi ksza si znacznie, je eli maszyna pracuje z ma à pr dkoêcià, kiedy no e sà opuszczone. Ustawiaj przepustnic na pe en gaz dopiero po opuszczeniu zespo u koszàcego w po o enie robocze. Polish 19

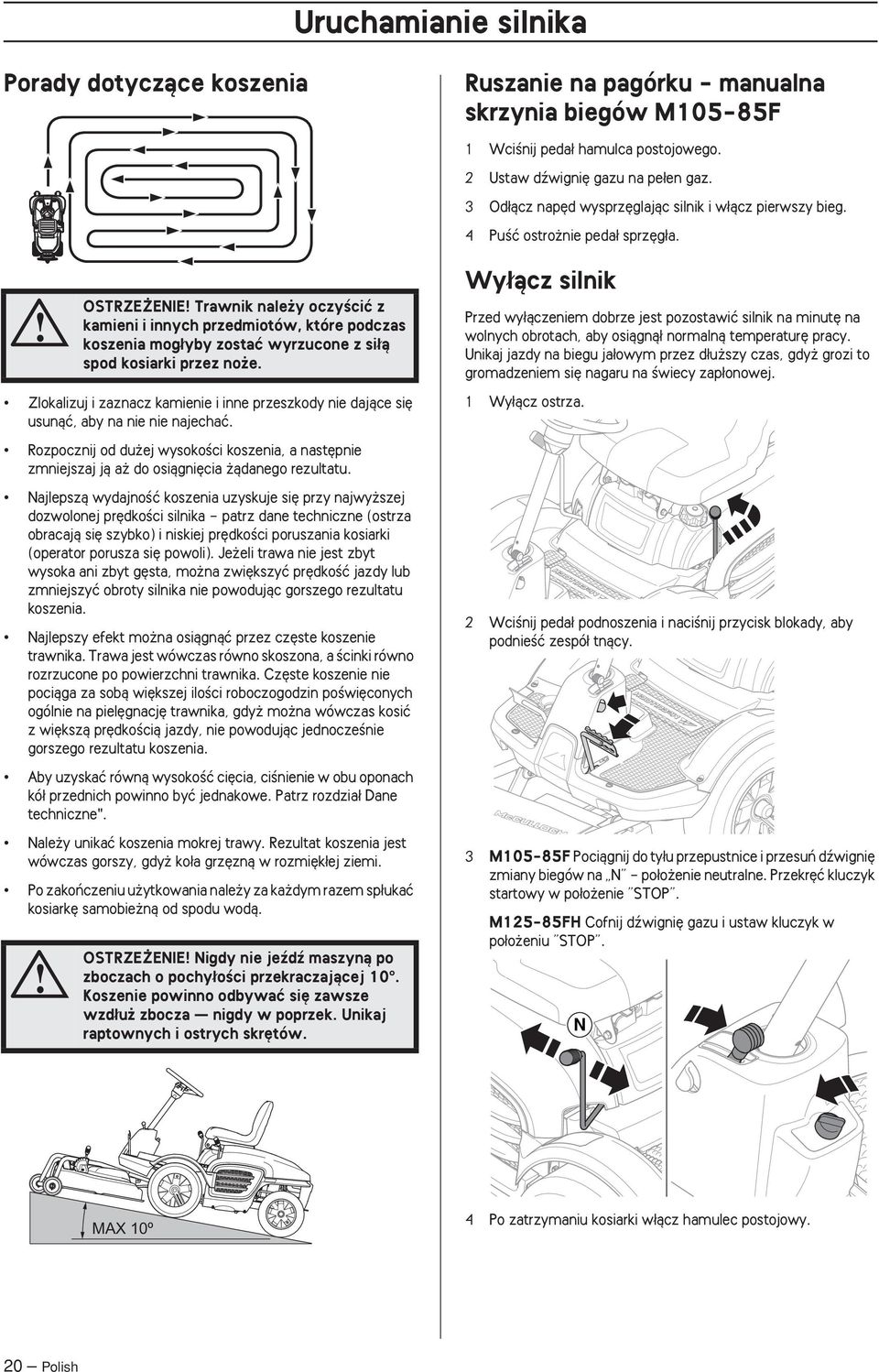

20 Uruchamianie silnika Porady dotyczàce koszenia Ruszanie na pagórku - manualna skrzynia biegów M105-85F 1 WciÊnij peda hamulca postojowego. 2 Ustaw dêwigni gazu na pe en gaz. 3 Od àcz nap d wysprz glajàc silnik i w àcz pierwszy bieg. 4 PuÊç ostro nie peda sprz g a. Zlokalizuj i zaznacz kamienie i inne przeszkody nie dajàce si usunàç, aby na nie nie najechaç. Rozpocznij od du ej wysokoêci koszenia, a nast pnie zmniejszaj jà a do osiàgni cia àdanego rezultatu. Najlepszà wydajnoêç koszenia uzyskuje si przy najwy szej dozwolonej pr dkoêci silnika - patrz dane techniczne (ostrza obracajà si szybko) i niskiej pr dkoêci poruszania kosiarki (operator porusza si powoli). Je eli trawa nie jest zbyt wysoka ani zbyt g sta, mo na zwi kszyç pr dkoêç jazdy lub zmniejszyç obroty silnika nie powodujàc gorszego rezultatu koszenia. Najlepszy efekt mo na osiàgnàç przez cz ste koszenie trawnika. Trawa jest wówczas równo skoszona, a Êcinki równo rozrzucone po powierzchni trawnika. Cz ste koszenie nie pociàga za sobà wi kszej iloêci roboczogodzin poêwi conych ogólnie na piel gnacj trawnika, gdy mo na wówczas kosiç z wi kszà pr dkoêcià jazdy, nie powodujàc jednoczeênie gorszego rezultatu koszenia. Aby uzyskaç równà wysokoêç ci cia, ciênienie w obu oponach kó przednich powinno byç jednakowe. Patrz rozdzia Dane techniczne". Nale y unikaç koszenia mokrej trawy. Rezultat koszenia jest wówczas gorszy, gdy ko a grz znà w rozmi k ej ziemi. Po zakoƒczeniu u ytkowania nale y za ka dym razem sp ukaç kosiark samobie nà od spodu wodà. OSTRZE ENIE Trawnik nale y oczyêciç z kamieni i innych przedmiotów, które podczas koszenia mog yby zostaç wyrzucone z si à spod kosiarki przez no e. OSTRZE ENIE Nigdy nie jeêdê maszynà po zboczach o pochy oêci przekraczajàcej 10. Koszenie powinno odbywaç si zawsze wzd u zbocza nigdy w poprzek. Unikaj raptownych i ostrych skr tów. Wy àcz silnik Przed wy àczeniem dobrze jest pozostawiç silnik na minut na wolnych obrotach, aby osiàgnà normalnà temperatur pracy. Unikaj jazdy na biegu ja owym przez d u szy czas, gdy grozi to gromadzeniem si nagaru na Êwiecy zap onowej. 1 Wy àcz ostrza. 2 WciÊnij peda podnoszenia i naciênij przycisk blokady, aby podnieêç zespó tnàcy. 3 M105-85F Pociàgnij do ty u przepustnice i przesuƒ dêwigni zmiany biegów na N - po o enie neutralne. Przekr ç kluczyk startowy w po o enie STOP. M125-85FH Cofnij dêwigni gazu i ustaw kluczyk w po o eniu STOP. N MAX 10º 4 Po zatrzymaniu kosiarki w àcz hamulec postojowy. 20 Polish

21 Konserwacja Plan obs ugi technicznej Poni ej podana zosta a lista czynnoêci obs ugowych, które nale y wykonywaç przy kosiarce samobie nej. W celu przeprowadzenia obs ugi technicznej w zakresie przekraczajàcym czynnoêci opisane w niniejszej instrukcji obs ugi nale y zwróciç si do autoryzowanego warsztatu serwisowego. Konserwacja Czyszczenie Sprawdê poziom oleju w silniku Sprawdziç wlot ch odzàcego powietrza do silnika Sprawdziç hamulce Sprawdê akumulator Nasmaruj aƒcuch nap dowy, M105-85F Sprawdê system bezpieczeƒstwa Sprawdê Êruby i nakr tki Sprawdê, czy nie ma wycieków paliwa lub oleju. OczyÊç powierzchnie wokó t umika 1) Pierwsza wymiana po 8 godz. pracy. W przypadku jazdy z du ym obcià eniem lub w wysokiej temperaturze otoczenia sprawdê po ka dych 25 godz. 2) CzyÊç i wymieniaj filtr cz Êciej w warunkach wysokiego zanieczyszczenia. 3) Je eli codziennie u ywasz maszyny, powinna ona byç smarowana dwa razy w tygodniu. 4) Do wykonania w autoryzowanym punkcie obs ugi technicznej. X = Opis w niniejszej instrukcji obs ugi O = Brak opisu w niniejszej instrukcji obs ugi Obs uga codzienna przed uruchomieniem X X X X X X X Co najmniej raz do roku Wymieƒ olej silnikowy 1) X X Wymieƒ filtr powietrza 2). Sprawdê zespó koszàcy Sprawdê ciênienie powietrza w oponach. Nasmarowaç przeguby i osie 3) Sprawdê paski klinowe Kontrola i regulacja ci gna przepustnicy Wymieƒ filtr paliwa Wymieƒ Êwiec zap onowà. Sprawdê wà paliwowy. W razie potrzeby wymieƒ go na nowy. 4) O O O O Cz stotliwoêç czynnoêci obs ugowych w godzinach X X X X O X O X OSTRZE ENIE Nie wolno podejmowaç adnych czynnoêci naprawczych lub serwisowych przy silniku bàdê agregacie tnàcym przed: Wy àczeniem silnika. Wyj ciem kluczyka ze stacyjki. Przewód zap onowy zosta zdj ty ze Êwiecy zap onowej. Zaciàgni ciem hamulca postojowego. Od àczeniem przystawki tnàcej. Polish 21

22 Konserwacja Czyszczenie CzyÊç maszyn bezpoêrednio po zakoƒczeniu jej u ytkowania. O wiele atwiej jest sp ukaç Êcinki trawy, gdy jeszcze nie wysch y i nie przylgn y na dobre. Os ona przednia Wyjmij zawleczk z prawej strony zespo u koszàcego i zdejmij z niego os on. Zabrudzenia olejowe mo na rozpuêciç za pomocà zimnego Êrodka odt uszczajàcego. Rozpyl cienkà warstw Êrodka. Sp ucz wodà pod normalnym ciênieniem. Nie u ywaç myjek wysokociênieniowych do czyszczenia maszyny. Nie kieruj strumienia w stron elementów elektrycznych i o ysk. Nie polewaj wodà rozgrzanych powierzchni, np. silnika i uk adu wydechowego. Po zakoƒczeniu u ytkowania nale y za ka dym razem sp ukaç kosiark samobie nà od spodu wodà. Po czyszczeniu zaleca si uruchomiç silnik i przejechaç si kawa ek kosiarkà, by wyparowa a woda. W razie potrzeby nasmaruj maszyn po oczyszczeniu. Dobrze jest nasmarowaç dodatkowo o yska, je eli zosta y popryskane Êrodkiem odt uszczajàcym lub strumieniem wody. WA NE Nie p ucz wodà pod wysokim ciênieniem i nie stosuj mycia parowego. Zachodzi wówczas du e ryzyko dostania si wody do o ysk i z àczy elektrycznych. Mo e to doprowadziç do korozji, a w dalszej konsekwencji do zak óceƒ w dzia aniu kosiarki. Na ogó szkody te mogà byç wi ksze w razie dodawania Êrodków czyszczàcych. Otwór serwisowy Wsuƒ Êrubokr t w przednià kraw dê pokrywy serwisowej, aby jà poluzowaç, a nast pnie zdejmij pokryw. Aby z powrotem za o yç pokryw, nale y jà najpierw zgiàç i wsunàç po bokach, a nast pnie docisnàç do do u Zdejmowanie os on kosiarki samobie nej Maska silnika W celu uzyskania dost pu do silnika nale y unieêç jego mask. Z ó siedzenie do przodu, poluzuj Êrub pod siedzeniem i pchnij pokryw do ty u. Smarowanie aƒcucha nap dowego M105-85F 1 Usuƒ drzwi otworu serwisowego Polish

23 Konserwacja 2 Do smarowania aƒcucha nap dowego stosuj olej silnikowy lub inny olej dobrej jakoêci. CzynnoÊç nale y powtarzaç co 10 godzin pracy, aby zapewniç prawid owe dzia anie maszyny i przed u yç jej trwa oêç. 2 Poluêniç pokr t a mocujàce os on filtra i wyjàç go. 3 Wyjmij wk ad filtra powietrza z obudowy wentylatora. 3 Za ó ponownie pokryw serwisowà Je eli filtr papierowy jest bardzo zanieczyszczony, nale y go wymieniç. WA NA INFORMACJA Kontrola hamulców M105-85F Kosiarka posiada hamulec tarczowy, umieszczony na skrzyni biegów. Upewnij si, e hamulec jest ustawiony prawid owo, hamujàc gwa townie przy pe nej pr dkoêci na równym terenie. CzynnoÊç t nale y wykonaç w warsztacie serwisowym. Filtra papierowego nie czyêç spr onym powietrzem. Nie nasàczaj filtra papierowego olejem. Nale y je zak adaç w stanie suchym. OczyÊç ostro nie obudow wentylatora, tak by zanieczyszczenia nie wpad y do gaênika. 5 Za ó filtr powietrza oraz pokryw filtra powietrza. Regulacja ci gna gazu Je eli silnik nie reaguje prawid owo na dodawanie gazu, wydziela czarny dym lub nie osiàga maksymalnych obrotów, mo e to oznaczaç, e linka gazu wymaga regulacji. CzynnoÊç t nale y wykonaç w warsztacie serwisowym. Wymiana filtra powietrza Przyczynà spadku mocy lub nierównej pracy silnika mo e byç zapchany filtr powietrza. Dlatego wa ne jest, aby filtr powietrza wymieniaç w regularnych odst pach czasu (co do d ugoêci okresów mi dzyserwisowych patrz "Konserwacja\Plan obs ugi technicznej"). Wymiana filtra odbywa si w nast pujàcy sposób: 1 UnieÊ mask silnika. Kontrola ciênienia w oponach CiÊnienie powietrza we wszystkich oponach powinno wynosiç 1 bar / 100 kpa / 14,5 PSI. WA NA INFORMACJA W przypadku ró nicy ciênienia w ko ach przednich wysokoêç koszenia nie b dzie równa. Polish 23

24 Konserwacja Uk ad zap onowy Silnik wyposa ony jest w elektroniczny uk ad zap onowy. Tylko Êwieca zap onowa wymaga konserwacji. Zalecane Êwiece zap onowe, patrz "Dane techniczne". Bezpieczniki Bezpiecznik g ówny znajduje si w zdejmowanym uchwycie za akumulatorem, pod pokrywà ochronnà. WA NA INFORMACJA Niew aêciwy typ Êwiecy zap onowej mo e spowodowaç uszkodzenie silnika. Wymiana Êwiecy zap onowej 1 Zdejmij nasadk przewodu zap onowego i oczyêç powierzchnie wokó Êwiecy zap onowej. Typ: Bezpiecznik topikowy, 15 A. 2 Wykr ç Êwiec zap onowà za pomocà nasadowego klucza do Êwiec 5/8 (16 mm). 3 Sprawdê Êwiec zap onowà. Wymieƒ Êwiec zap onowà, je eli elektrody sà nadpalone lub je eli izolator jest p kni ty bàdê uszkodzony. OczyÊç Êwiec zap onowà szczotkà drucianà, je eli ma ona zostaç u yta. 4 Zmierz odst p mi dzy elektrodami za pomocà miarki. Odst p powinien wynosiç 0,75 mm/0,030. W razie potrzeby ustaw odst p, przyginajàc elektrod bocznà. 5 Wkr ç z powrotem Êwiec zap onowà r kà, aby nie spowodowaç uszkodzenia gwintu. WA NA INFORMACJA Nierównomiernie dokr cona Êwieca zap onowa mo e spowodowaç przegrzanie i uszkodzenie silnika. Zbyt mocne dokr cenie Êwiecy zap onowej mo e spowodowaç uszkodzenie gwintu w g owicy cylindra. 6 Gdy Êwieca zap onowa przylega do gniazda, dokr ç jà kluczem do Êwiec. Dokr ç Êwiec tak, by podk adka zosta a ÊciÊni ta. U ywanà Êwiec nale y dokr ciç o 1/8 obrotu od momentu, gdy przylega ona do gniazda. Nowà Êwiec nale y dokr ciç o 1/4 obrotu od momentu, gdy przylega ona do gniazda. 7 Za ó z powrotem nasadk przewodu zap onowego. WA NA INFORMACJA Nie obracaj silnikiem, gdy wykr cona jest Êwieca zap onowa lub zdj ty przewód zap onowy. Podczas wymiany nie wolno u ywaç adnego innego typu bezpieczników. Przepalony bezpiecznik mo na rozpoznaç po przepalonym drucie. W celu wymiany wyjmij bezpiecznik z obsady. Bezpiecznik s u y do zabezpieczania instalacji elektrycznej. Je eli bezpiecznik ulega przepaleniu wkrótce po jego wymianie, oznacza to, e w instalacji elektrycznej jest zwarcie, które nale y usunàç, zanim maszyna zostanie ponownie uruchomiona. Kontrola systemu bezpieczeƒstwa Maszyna wyposa ona jest w system bezpieczeƒstwa, który uniemo liwia jej uruchomienie i jazd w okolicznoêciach podanych poni ej. Uruchomienie silnika powinno byç mo liwe tylko, je eli spe nione sà nast pujàce warunki: Nap d i no e sà wy àczone W àczony jest hamulec postojowy. Kierowca nie potrzebuje siedzieç na krzese ku. Nale y codziennie sprawdzaç czy dzia a system bezpieczeƒstwa przez prób uruchomienia silnika, podczas gdy nie jest spe niony jeden z powy szych warunków. Zmieƒ warunki i spróbuj ponownie. Sprawdê, czy silnik si zatrzymuje po tymczasowym opuszczeniu fotela kierowcy, gdy no e kosiarki sà w àczone. 24 Polish

25 Konserwacja Kontrola wlotu powietrza uk adu ch odzàcego silnika OczyÊç kratk wlotu powietrza znajdujàcà si w masce silnika, za siedziskiem. Kontrola no y W celu zapewnienia optymalnego rezultatu koszenia no e muszà byç ostre i nie uszkodzone. Sprawdê, czy Êruby mocujàce no y sà dokr cone. Zdejmij zespó tnàcy. Patrz rozdzia Demonta zespo u tnàcego". UnieÊ mask silnika. WA NA INFORMACJA Wymiana lub ostrzenie no y powinny si odbywaç w autoryzowanym warsztacie serwisowym. Po ostrzeniu no y nale y je wywa yç. No e uszkodzone wskutek najechania na przeszkod nale y wymieniç. Pozwól, niech warsztat obs ugowy zdecyduje, czy nó mo na naostrzyç czy trzeba wymieniç. Sprawdê, czy przy wlocie powietrza uk adu ch odzàcego silnika nie ma liêci, trawy i zanieczyszczeƒ. OSTRZE ENIE Nó, na którym znajdujà si Êlady p kni ç powsta e wskutek nieodpowiedniej naprawy lub uszkodzenia, mo e ulec z amaniu podczas pracy. Ryzyko jest wi ksze, je eli nó nie jest prawid owo wywa ony. W przypadku zapchania wlotu powietrza gorsze jest ch odzenie silnika, co mo e doprowadziç do jego uszkodzenia. OSTRZE ENIE Wlot powietrza uk adu ch odzàcego silnika obraca si podczas pracy silnika. Uwa aj, aby nie uraziç palców Polish 25

26 Smarowanie Kontrola poziomu oleju w silniku 3 Zdejmij korek odp ywu z silnika. Sprawdê poziom oleju w silniku, gdy kosiarka stoi poziomo z wy àczonym silnikiem. UnieÊ mask silnika. Odkr ç pr towy wskaênik poziomu oleju, wyjmij go i wytrzyj. 4 SpuÊç olej do naczynia. 5 W ó korek w otwór spustowy i dokr ç go. Wkr ç pr towy wskaênik poziomu oleju do oporu. Nast pnie wyjmij wskaênik ponownie i odczytaj poziom oleju. Poziom oleju powinien znajdowaç si mi dzy oznaczeniami znajdujàcymi si na pr towym wskaêniku poziomu oleju. 6 Nalej oleju, tak by jego poziom si ga do oznaczenia FULL (PE NO) znajdujàcego si na pr towym wskaêniku poziomu oleju. Olej wlewa si przez otwór, w którym umieszczony jest pr towy wskaênik poziomu oleju. Instrukcja dolewania oleju - patrz "Kontrola poziomu oleju w silniku". W silniku mieêci si 1,5 litra (1,6 kwarty amer.) oleju, gdy filtr oleju nie zosta wymieniony, a 1,7 litra (1,8 kwarty amer.) oleju, gdy filtr oleju zosta wymieniony. 7 Uruchom i rozgrzej silnik. Nast pnie sprawdê, czy nie ma wycieków oleju przy korku otworu spustowego. WA NA INFORMACJA Olej wlewa si przez otwór, w którym umieszczony jest pr towy wskaênik poziomu oleju. Nalewaj oleju powoli. Zanim uruchomisz silnik, dokr ç dok adnie pr towy wskaênik poziomu oleju. Uruchom silnik i pozwól mu pracowaç przez ok. 30 sekund na obrotach biegu ja owego. Wy àcz silnik. Odczekaj 30 sekund, a nast pnie sprawdê poziom oleju. W razie potrzeby dolej oleju do poziomu górnego oznaczenia na pr towym wskaêniku poziomu oleju. Patrz rozdzia Dane techniczne" w celu ustalenia typu oleju silnikowego. Nie mieszaj ró nych typów oleju. Zu yty olej silnikowy, p yn ch odniczy itp. jest zagro eniem dla zdrowia i nie mo na go usuwaç bezpoêrednio do Êrodowiska naturalnego. Nale y zawsze oddawaç go do warsztatu lub odpowiedniego punktu utylizacji. Unikaj kontaktu z olejem, a w razie jego rozlania przemyj zabrudzone miejsca wodà i myd em. Wymiana oleju silnikowego Olej silnikowy nale y wymieniç po raz pierwszy po 8 godzinach jazdy. Nast pnie wymiana powinna odbywaç si po ka dych 50 godzinach jazdy. W przypadku jazdy z du ym obcià eniem lub w wysokiej temperaturze otoczenia sprawdê po ka dych 25 godz. OSTRZE ENIE Olej silnikowy, spuszczany bezpoêrednio po wy àczeniu maszyny, mo e byç bardzo goràcy. Odczekaj, a silnik nieco ostygnie. 1 UmieÊç naczynie pod korkiem odp ywu silnika. 2 Wyjmij pr towy wskaênik poziomu oleju. 26 Polish
