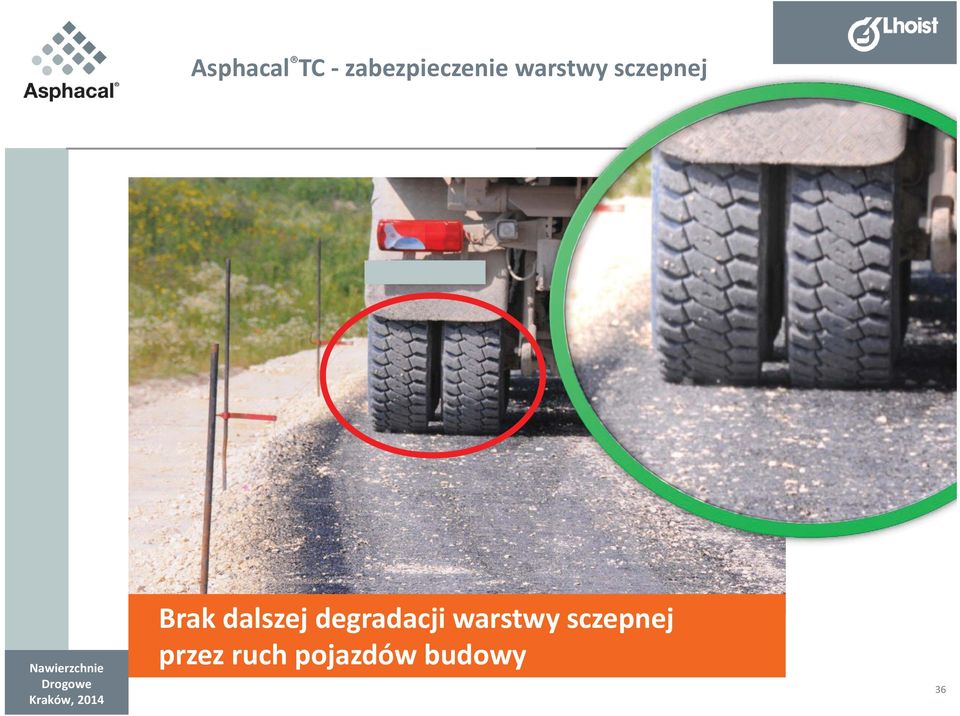

Brak dalszej degradacji warstwy sczepnej przez ruch pojazdów budowy

Wielkość: px

Rozpocząć pokaz od strony:

Download "Brak dalszej degradacji warstwy sczepnej przez ruch pojazdów budowy"

Kacper Duda
8 lat temu
Przeglądów:

1 Brak dalszej degradacji warstwy sczepnej przez ruch pojazdów budowy 36

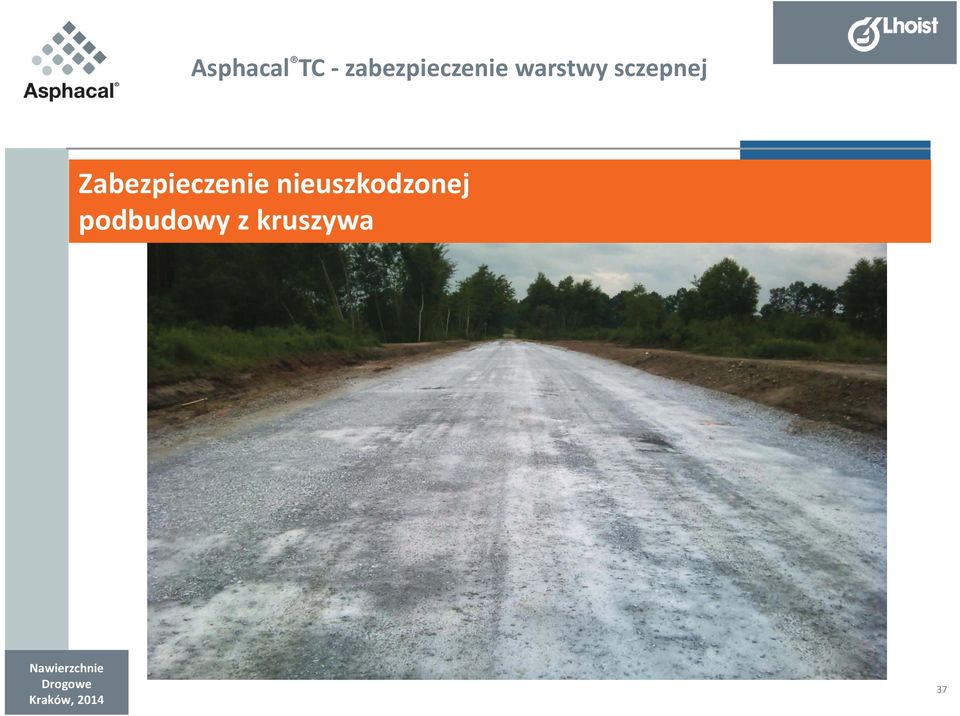

2 Zabezpieczenie nieuszkodzonej podbudowy z kruszywa 37

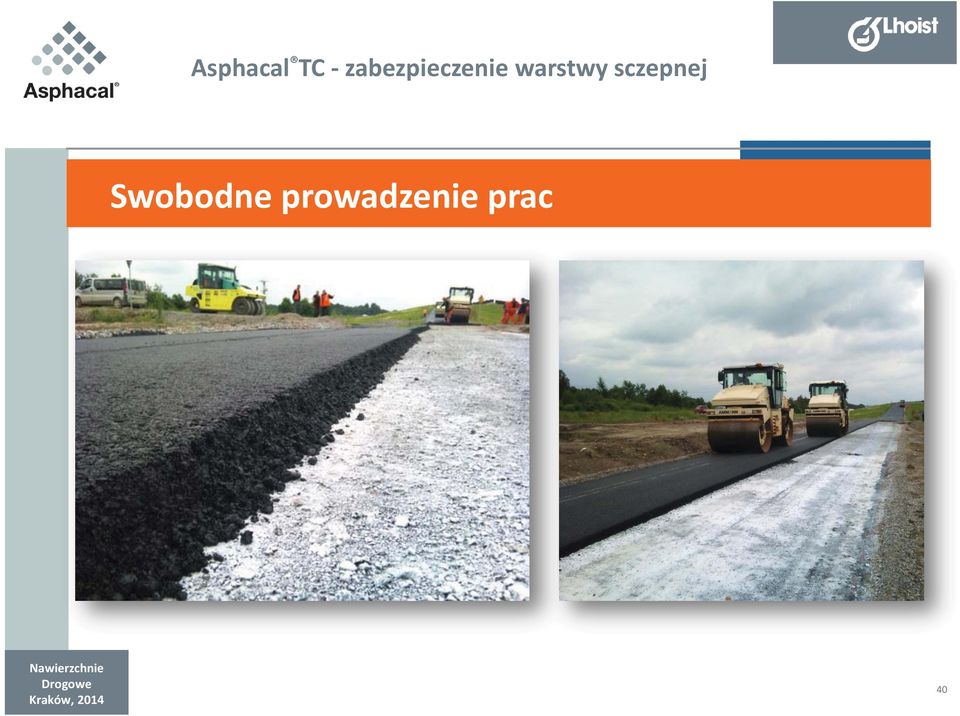

3 Swobodne prowadzenie prac 38

4 Swobodne prowadzenie prac 39

5 Swobodne prowadzenie prac 40

6 Można nanosić markery 41

7 Doświadczenia krajowe NOWE! 42

8 43

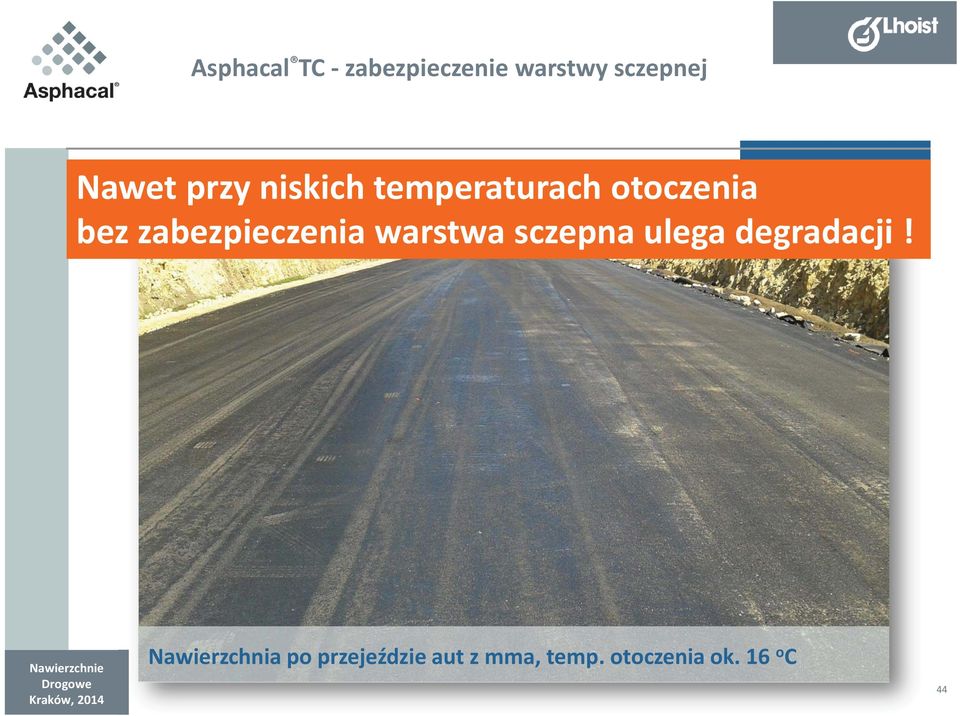

9 Nawet przy niskich temperaturach otoczenia bez zabezpieczenia warstwa sczepna ulega degradacji! Nawierzchnia po przejeździe aut z mma, temp. otoczenia ok. 16 o C 44

10 Odcinek próbny Pavimental Zabezpieczenie wytrzymało ponad 3 tygodnie!!! Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 45

11 Wymiana nawierzchni na A4 Kraków - Katowice Remontowane odcinki to m 2 Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 46

12 Układ warstw rys. poglądowy Warstwa ścieralna Asphacal TC 250 ml/m 2 rozcieńczenie 1:9 preparat : woda Warstwa sczepna Warstwa wiążąca (frezowana) Inne warstwy Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 47

preparat : woda Warstwa sczepna Warstwa wiążąca (frezowana) Inne

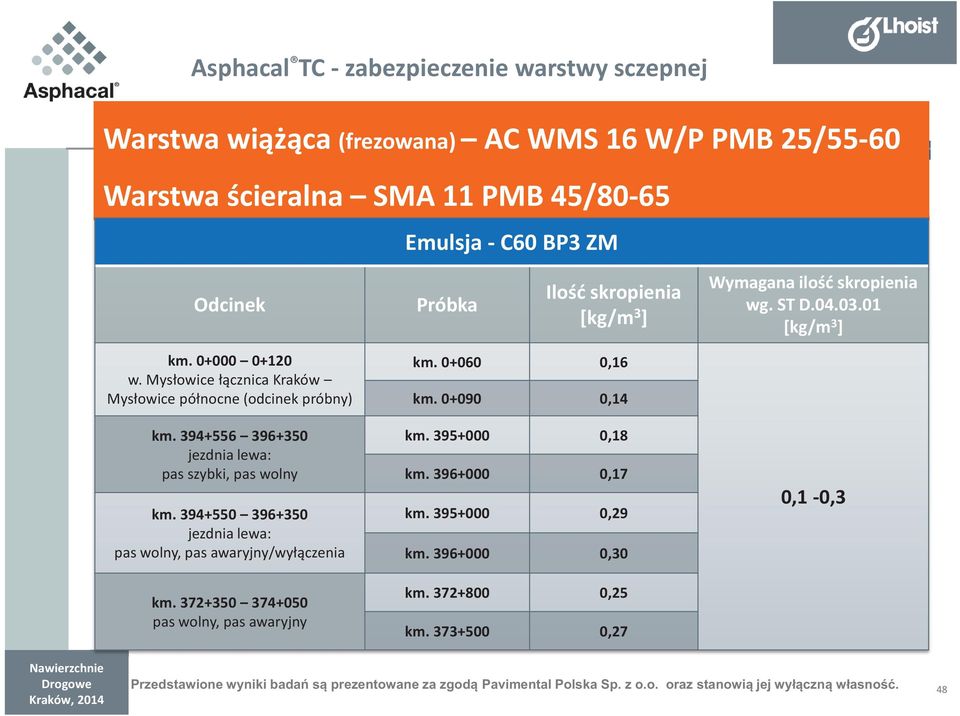

13 Warstwa wiążąca (frezowana) AC WMS 16 W/P PMB 25/55-60 Warstwa ścieralna SMA 11 PMB 45/80-65 Emulsja - C60 BP3 ZM Odcinek Próbka Ilość skropienia [kg/m 3 ] Wymagana ilość skropienia wg. ST D [kg/m 3 ] km w. Mysłowice łącznica Kraków Mysłowice północne (odcinek próbny) km jezdnia lewa: pas szybki, pas wolny km jezdnia lewa: pas wolny, pas awaryjny/wyłączenia km pas wolny, pas awaryjny km ,16 km ,14 km ,18 km ,17 km ,29 km ,30 km ,25 km ,27 0,1-0,3 Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 48

394+550 396+350 jezdnia lewa: pas wolny, pas awaryjny/wyłączenia km. 372+350 374+050 pas wolny, pas awaryjny km. 0+060 0,16 km. 0+090 0,14 km. 395+000 0,18 km. 396+000 0,17 km.

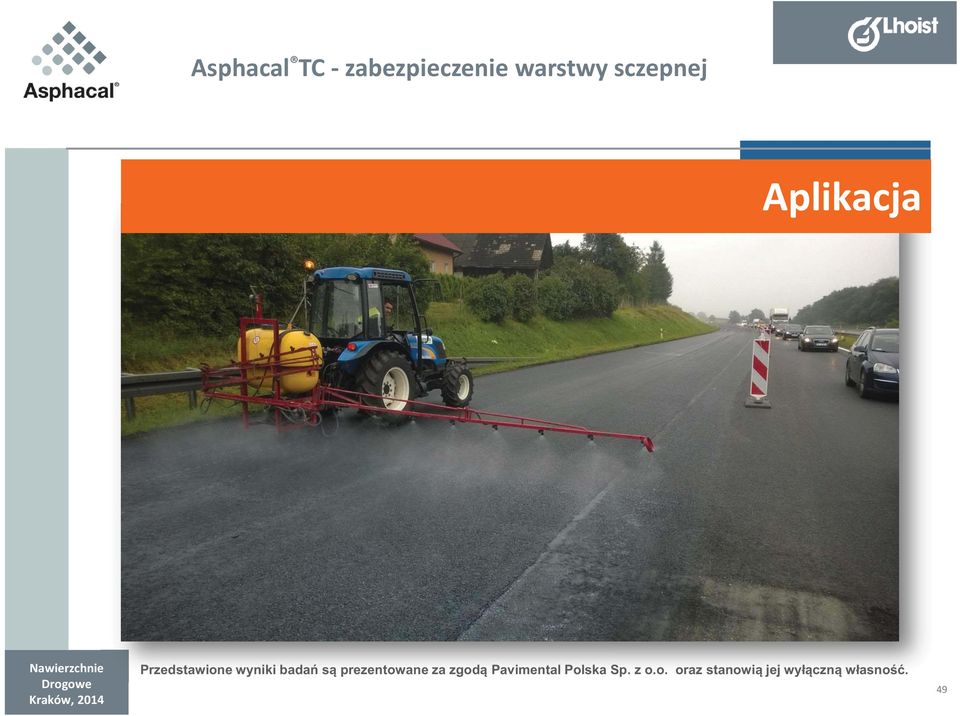

14 Aplikacja Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 49

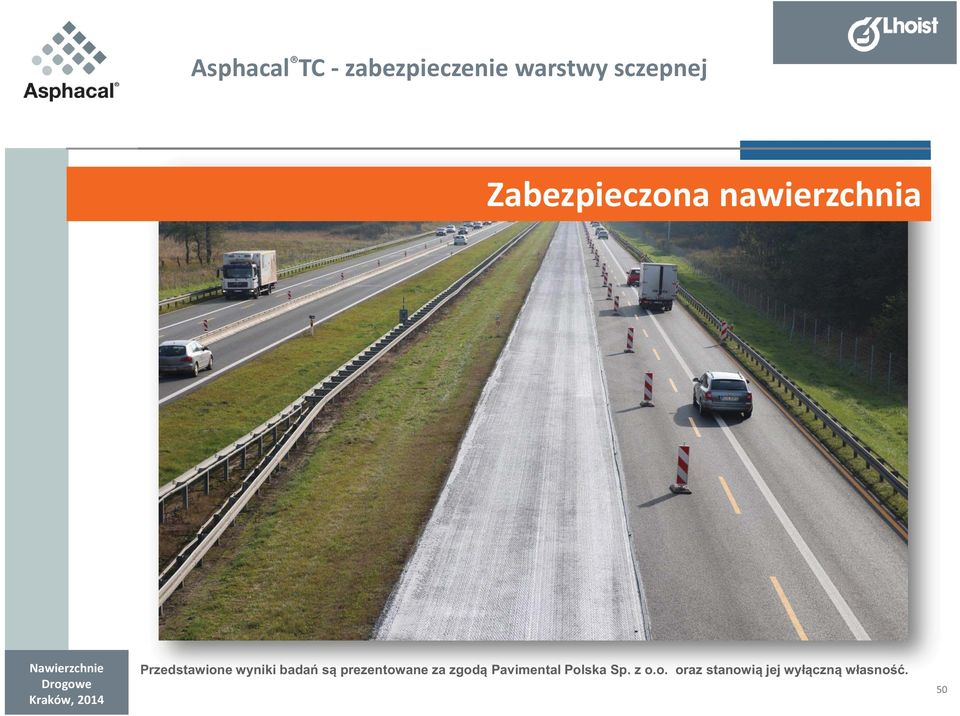

15 Zabezpieczona nawierzchnia Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 50

16 Nawierzchnia pod ruchem Przedstawione wyniki badań ań są prezentowane za zgodą Pavimental al Polska Sp. z o.o. oraz stanowią jej j wyłączną własność. 51

17 Układanie mma Przedstawione wyniki badań ań są prezentowane ento ne za zgodą Pavimental al Polska Sp. z o.o. o oraz stanowią jej j wyłączną własność. 52

18 Układanie mma Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 53

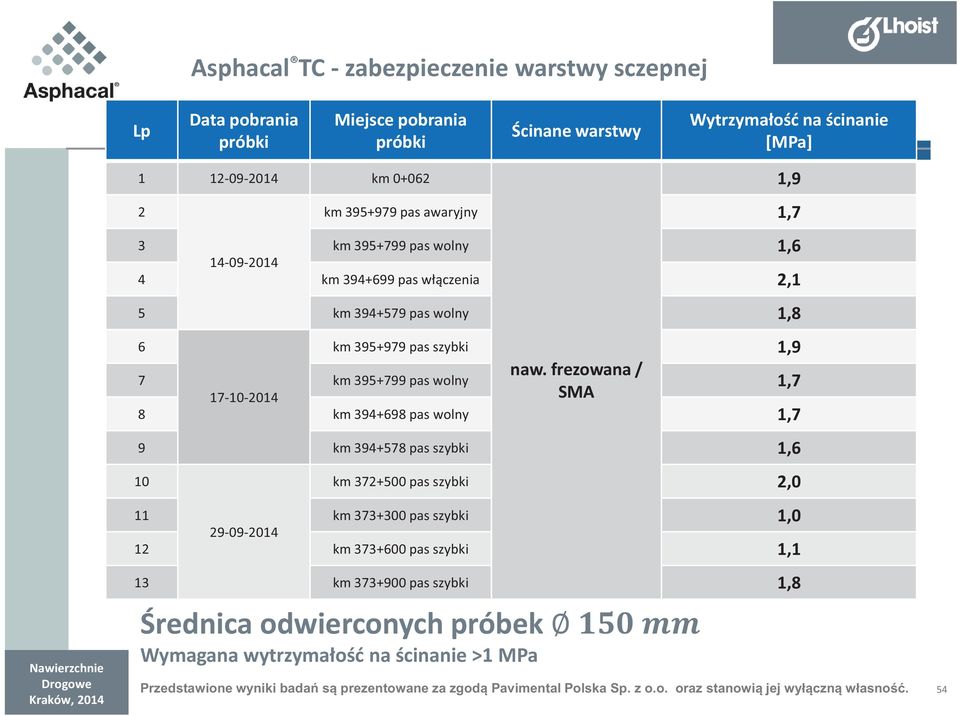

19 Lp Data pobrania próbki Miejsce pobrania próbki Ścinane warstwy Wytrzymałość na ścinanie [MPa] km km pas awaryjny 1,7 3 km pas wolny 1, km pas włączenia 2,1 5 km pas wolny 1,8 6 naw. frezowana / SMA 7 km pas wolny 1, km pas wolny 1,7 1,9 km pas szybki 1,9 9 km pas szybki 1,6 10 km pas szybki 2,0 11 km pas szybki 1, km pas szybki 1,1 13 km pas szybki 1,8 Średnica odwierconych próbek Wymagana wytrzymałość na ścinanie >1 MPa Przedstawione wyniki badań są prezentowane za zgodą Pavimental Polska Sp. z o.o. oraz stanowią jej wyłączną własność. 54

frezowana / SMA 7 km 395+799 pas wolny 1,7 17-10-2014 8 km 394+698 pas wolny 1,7 1,9 km 395+979 pas szybki 1,9 9 km 394+578 pas szybki 1,6 10 km 372+500 pas szybki 2,0 11 km

20 Wymiana nawierzchni na A4 Ruda Śląska Remontowane odcinki to ponad m 2 Przedstawione wyniki badań są prezentowane za zgodą GDDKiA o/katowice oraz Heilit+Woerner Sp. z o.o. Badania wykonane przez TPA Sp. z o.o. stanowią własność Heilit+Woerner Sp. z o.o. 55

zgodą GDDKiA o/katowice oraz Heilit+Woerner Sp. z o.o. Badania wykonane przez TPA Sp.

21 Układ warstw rys. poglądowy Warstwa ścieralna Asphacal TC 250 ml/m 2 rozcieńczenie 1:9 preparat : woda Warstwa sczepna Warstwa wiążąca (frezowana) Inne warstwy Przedstawione wyniki badań są prezentowane za zgodą GDDKiA o/katowice oraz Heilit+Woerner Sp. z o.o. Badania wykonane przez TPA Sp. z o.o. stanowią własność Heilit+Woerner Sp. z o.o. 56

22 Warstwa wiążąca (frezowana) Warstwa ścieralna Emulsja Kruszywa AC 16 W PMB 25/55-60 KR3-KR6 Dolomit SMA 11 S PMB 45/80-55 KR5-KR6 Gabro Melafir Asfalt PMB 25/55-60 PMB 45/80-55 C60BP3 ZM K1-60 MP SBR zawartość lepiszcza 60%, modyfikowana, asfalt D 70/100, klasa 3 indeksu rozpadu Przedstawione wyniki badań są prezentowane za zgodą GDDKiA o/katowice oraz Heilit+Woerner Sp. z o.o. Badania wykonane przez TPA Sp. z o.o. stanowią własność Heilit+Woerner Sp. z o.o. 57

23 Aplikacja Przedstawione wyniki badań ań są prezentowane za zgodą GDDKiA DKiA o/katowice oraz Heilit+Woerner it+woerner Sp. z o.o. Badania wykonane przez TPA Sp. z o.o. stanowią własność Heilit+Woerner Sp. z o.o. 58

24 Zabezpieczona nawierzchnia Przedstawione wyniki badań są prezentowane za zgodą GDDKiA o/katowice oraz Heilit+Woerner Sp. z o.o. Badania wykonane przez TPA Sp. z o.o. stanowią własność Heilit+Woerner Sp. z o.o. 59

25 Lp Data pobrania próbki Miejsce pobrania próbki Ścinane warstwy Wytrzymałość na ścinanie [MPa] km P/P wiążąca / SMA 2, km P/P naw. frezowana / SMA 1, km P/L naw. frezowana / SMA 1, km L/P wiążąca / SMA 1, km L/P wiążąca / SMA 1, km L/P wiążąca / SMA 1, km L/L naw. frezowana / SMA 2, km L/L naw. frezowana / SMA 1, km L/P wiążąca / SMA 1,5 Do złączenia zastosowana emulsja modyfikowana Średnica odwierconych próbek Wymagana wytrzymałość na ścinanie >1 MPa Przedstawione wyniki badań są prezentowane za zgodą GDDKiA o/katowice oraz Heilit+Woerner Sp. z o.o. Badania wykonane przez TPA Sp. z o.o. stanowią własność Heilit+Woerner Sp. z o.o. 60

26 Lp Data pobrania próbki Miejsce pobrania próbki Ścinane warstwy Wytrzymałość na ścinanie [MPa] km P Łącznica wjazd Wirek km L Łącznica wjazd Wirek wiążąca / SMA 1,8 naw. frezowana / SMA 1,5 Do złączenia zastosowana emulsja zwykła Średnica odwierconych próbek Wymagana wytrzymałość na ścinanie >1 MPa Przedstawione wyniki badań są prezentowane za zgodą GDDKiA o/katowice oraz Heilit+Woerner Sp. z o.o. Badania wykonane przez TPA Sp. z o.o. stanowią własność Heilit+Woerner Sp. z o.o. 61

27 Wymiana nawierzchni na A1 Czerniewice Kowal (Kobylarnia S.A.) Odcinek: - km jezdnia prawa - km jezdnia prawa 62

28 Dokumenty wytyczne 63

29 Dokumenty W momencie stwierdzenia przyklejania się asfaltu ze skropienia emulsją asfaltową do kół samochodów należy: - zmienić emulsję asfaltową - zastosować technikę antyadhezyjną. Warstwę sczepną skropić mleczkiem wapiennym, które zapobiega przyklejaniu się asfaltu do kół

30 Dokumenty Dokument wskazuje jako zabezpieczenia warstwy sczepnej dwie technologie: - podsypkę z kruszywa - skropienie roztworem mleka wapiennego Dokument dokładnie precyzuje stężenia jakie należy stosować do każdej z warstw oraz jaką ilość dozować na m 2.

31 Trochę kina 66

32 Podsumowując

33 Zaprezentowane badania i testy drogowe wykazały, że Asphacal TC: Całkowicie zabezpiecza emulsję asfaltową przed uszkodzeniami mechanicznymi powodowanymi przez np. koła pojazdów Jest preparatem w pełni bezpiecznym dla właściwości emulsji asfaltowej Nie wywiera żadnego negatywnego wpływu na sczepność łączonych warstw Znacząco poprawia sczepność łączonych warstw 68

34 Dane kontaktowe: Dominik Małasiewicz Dziękuję za uwagę! 69
