PRZEDMIAR ROBÓT NR 5

Transkrypt

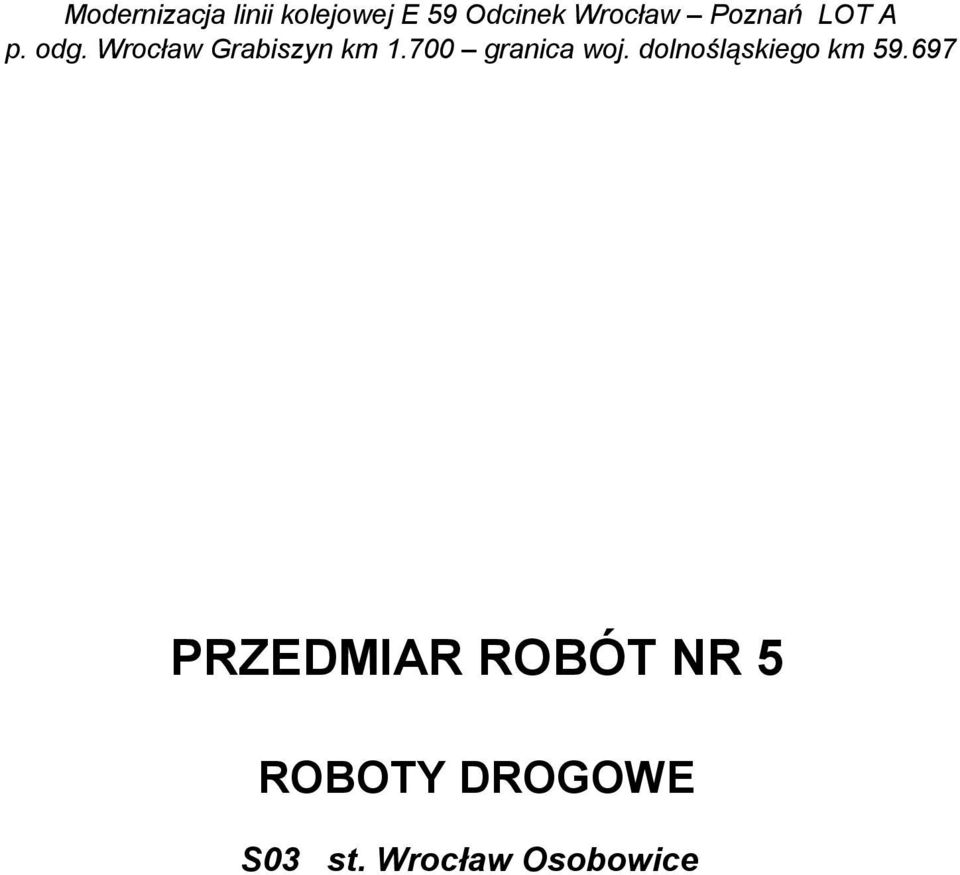

1 PRZEDMIAR ROBÓT NR 5 ROBOTY DROGOWE

2 Nr 5 22/70 Dział 1 - Przygotowanie terenu pod budowę Nr 1 Dział 1 - Przygotowanie terenu pod budowę CPV Rozdział 1 - Roboty pomiarowe P.00. Roboty pomiarowe (wytyczenie punktów trasy, zabezpieczenie osnowy geodwezyjnej) - dla przejazdu na drodze gminnej w km km 0,130 RAZEM Dział 1 Rozdział 1 -Roboty pomiarowe przenieść do ogólnego podsumowania rozdziałów

3 Nr 5 23/70 Dział 1 - Przygotowanie terenu pod budowę Nr 2 Dział 1 - Przygotowanie terenu pod budowę CPV Rozdział 2 - Roboty rozbiórkowe i przygotowawcze D.01. Rozbiórka nawierzchni bitumicznej o śr. gr. 6 cm - wywóz gruzu betonowego na składowsiko wraz z kosztami składowania/utylizacji - przejazd w km D.01. Rozbiórka nawierzchni z kostki kamiennej gr. 18 cm (kostka 18/20) wraz z wywozem na składowisko Wykonawcy oraz kosztami składowania - dla przejazdu na drodze gminnej w km D.01. Rozbiórka nawierzchni z płyt betonowych gr. 12 cm wraz z wywozem na składowisko Wykonawcy oraz kosztami składowania - dla przejazdu na drodze gminnej w km D.01. Rozbiórka podbudowy z kruszywa wraz z wywozem na składowisko Wykonawcy oraz kosztami składowania - dla przejazdu na drodze gminnej w km m2 7,00 m2 542,00 m2 54,00 m2 603, D.01. Rozbiórka przepustow betonowych fi 500 mm o ściankach czołowych betonowych wraz z wywozem gruzu na składowisko i kosztami składowania/utylizacji - dla przejazdu na drodze gminnej w km szt T.02. Usunięcie ziemi urodzajnej o śr. gr. w-wy do 0,3m - dla przejazdu na drodze gminnej w km T.02. Wywóz nadmiaru humusu na składowisko wraz z kosztami składowania - dla przejazdu na drodze gminnej w km m3 185,00 m3 128,00 RAZEM Dział 1 Rozdział 2 -Roboty rozbiórkowe i przygotowawcze przenieść do ogólnego podsumowania rozdziałów

4 Nr 5 24/70 Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 1 Rozdział 1 - Roboty ziemne - dla przejazdu na drodze gminenj w km D.02. Wykopy na potrzeby przygotowania podłoża pod konstrukcję drogową, poszerzenia jezdni wraz z wywozem gruntu na składowisko i kosztami składowania/utylizacji D.02. Nasypy: pod konstrukcję jezdni, jezdnię na poszerzeniach, pod pobocza - nasypy zagęszczone do wsp. min Is=1, D.02. Przygotowanie powierzchni pod konstrukcje jezdni, poboczy poprzez profilowanie i zagęszczanie (wsp. Is min. 1,0) (powierzchnia pod jezdnię, wjazdy, pobocza) m3 7,00 m3 357,00 m ,00 RAZEM Dział 2 Rozdział 1- Roboty ziemne przenieść do ogólnego podsumowania rozdziałów

5 Nr 5 25/70 Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 2 Rozdział 2 -Roboty związane z wykonaniem w-w filtracyjnych, odsączajacych, wzmacniajacych podłoża - dla przejazdu na drodze gminnej w km D W-wa odsączająca z piasku w konstrukcji jezdni - gr. w- wy 10 cm D W-wa odsączająca z piasku w konstrukcji wjazdów - gr. w-wy 10 cm D W-wa stabilizacji cementem o Rm=2,5 Mpa (stabilizacja z węzła betoniarskiego) o gr. 15 cm (w-wa w konstrukcji jezdni) m2 925,00 m2 69,00 m2 862,00 RAZEM Dział 2 Rozdział 2 - Roboty związane z wykonaniem w-w filtracyjnych, odsączających, wzmacniających podłoże przenieść do ogólnego podsumowania rozdziałów

6 Nr 5 26/70 Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 4 Rozdział 4 - Roboty związane z wykonaniem podbudowy z kruszyw dla jezdni, chodnika, poboczy- dla przejazdu na drodze gminnej w km D W-wa podbudowy z kruszywa 0/31,5mm w konstrukcji jezdni - gr. w-wy 20 cm D W-wa podbudowy z kruszywa 0/31,5mm w konstrukcji wjazdów - gr. w-wy 20 cm D W-wa podbudowy z kruszywa 0/31,5mm w poboczu jezdni - gr. w-wy 10cm m2 797,00 m2 69,00 m2 255,00 RAZEM Dział 2 Rozdział 4 - Roboty związane z wykonaniem podbudowy z kruszyw dla jezdni, chodnika przenieść do ogólnego podsumowania rozdziałów

7 Nr 5 27/70 Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 5 Rozdział 5 - Roboty związane z wykonaniem podbudowy z betonu asfaltowego dla nawierzchni jezdni- dla przejazdu na drodze gminnej w km D.04 W-wa podbudowy z betonu asfaltowego 0/25mm wraz z przygotowaniem podłoża poprzez oczyszczenie i skropienie emulsją asfaltową o ilości lepiszcza 0,7kg/m2 - gr. w-wy 4 cm (w-wa podbudowy w jezdni) D.04 W-wa podbudowy z betonu asfaltowego 0/16mm wraz z przygotowaniem podłoża poprzez oczyszczenie i skropienie emulsją asfaltową o ilości lepiszcza 0,7kg/m2 - gr. w-wy 4 cm (w-wa podbudowy na wjazdach) m2 759,00 m2 69,00 RAZEM Dział 2 Rozdział 5 - Roboty związane z wykonaniem podbudowy z betonu asfaltowego przenieść do ogólnego podsumowania rozdziałów

8 Nr 5 28/70 Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 6 Rozdział 6 - Roboty związane z wykonaniem nawierzchni z betonu asfaltowego dla nawierzchni jezdni- dla przejazdu na drodze gminnej w km D.04 W-wa ścieralna z betonu asfaltowego 0/12,8mm wraz z przygotowaniem podłoża poprzez oczyszczenie i skropienie emulsją asfaltową o ilości lepiszcza 0,3kg/m2 - gr. w-wy 4 cm (nawierzchnia jezdni i wjazdów) m2 789,00 RAZEM Dział 2 Rozdział 6 - Roboty związane z wykonaniem nawierzchni z betonu asfaltowego dla nawierzhni jezdni przenieść do ogólnego podsumowania rozdziałów

9 Nr 5 29/70 Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 8 Rozdział 8 - Roboty budowlane dotyczące wykonania terenów zielonych- dla przejazdu na drodze gminnej w km T.05 Rozścielenie ziemi urodzajnej na skarpach - gr. w-wy 20cm T.05 Rozścielenie ziemi urodzajnej na terenie płaskim - gr. w-wy 20cm T.05 Wykonanie trawników na przygotowanych nawierzchniach poprzez obsianie mieszanka traw (powierzchnia na skarpach) T.05 Wykonanie trawników na przygotowanych nawierzchniach poprzez obsianie mieszanka traw (powierzchnia na terenach płaskich) m3 34,00 m3 23,00 m2 170,00 m2 115,00 RAZEM Dział 2 Rozdział 8 - Roboty budowlane dotyczące wykonania terenów zielonych przenieść do ogólnego podsumowania rozdziałów

10 Nr 5 30/70 Dział 1 -ROBOTY ZWIAZANE Z WYKONANIEM PRZEJAZDU W KM NA DRODZE GMINNEJ Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 9 Rozdział 9 - Organizacja ruchu docelowego- dla przejazdu na drodze gminnej w km D.05 Demontaż słupków do tablic znaków drogowych szt D.05 Demontaż tablic znaków drogowych szt D.05 Wykonanie słupków dla oznakowania pionowego, wraz szt 7 z osadzeniem w fundamencie betonowymi z betonu C16/ D.05 Wykonanie oznakowania pionowego szt 11 RAZEM Dział 2 Rozdział 9 - Roboty budowlane dotyczące wykonania oznakowania docelowego przenieść do ogólnego podsumowania rozdziałów

11 Nr 5 31/70 Dział 1 -ROBOTY ZWIAZANE Z WYKONANIEM PRZEJAZDU W KM NA DRODZE GMINNEJ Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Rozdział 11 - Organizacja ruchu tymczasowegodla przejazdu na drodze gminnej w km Nr D.05 Organizacja ruchu drogowego zastępczego (projekt,uzgodnienia, wprowadzenie, utrzymanie i demontaż) kpl 1 RAZEM Dział 2 Rozdział 11 - Roboty związane z wykonaniem organizacji ruchu tymczasowego przenieść do ogólnego podsumowania rozdziałów

12 Nr 5 32/70 Dział 1 -ROBOTY ZWIAZANE Z WYKONANIEM PRZEJAZDU W KM NA DRODZE GMINNEJ Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr 12 Rozdział 12 - Roboty budowlane dotyczace wykonania elementów bezpieczeństwa ruchu - dla przejazdu na drodze gminnej w km D.05 Wykonanie barier ochronnych typu SP-22 m 78,00 RAZEM Dział 2 Rozdział 12 - Roboty związane z wykonaniem elementów bezpieczeństwa ruchu przenieść do ogólnego podsumowania rozdziałów

13 Nr 5 33/70 Dział 1 -ROBOTY ZWIAZANE Z WYKONANIEM PRZEJAZDU W KM NA DRODZE GMINNEJ Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej CPV Nr dokumentacja projektowa Rozdział 13 - Roboty budowlane dotyczace wykonania elementów odwodnienia: rowy przepusty - dla drogi gminnej w km Wykonanie przepustów betonowych pod wjazdami z rur betonowych o śr. 500mm, wraz z wykonaniem ław betonowych o gr. 15 cm z betonu C12/15, ścian czołowych prefabrykowanych oraz wykonaniem obsypki z piasku do wyskości min. 20cm ponad wierzch rury ( długość przepustów: 6,5+12 = 18,5m, ilość ścian czołowych 4 szt, ilość obsypki na 1mb przepustu - ok. 0,7 m3) kpl 2 RAZEM Dział 2 Rozdział 13 - Roboty związane z wykonaniem elementów bezpieczeństwa ruchu przenieść do ogólnego podsumowania rozdziałów

14 Nr 5 34/70 Ogólne podsumowanie przedmiaru robót Nazwa rozdziału Dział 1 - Przygotowanie terenu pod budowę - grupa Rozdział 1 - Roboty pomiarowe CPV Rozdział 2 - Roboty rozbiórkowe i przygotowawcze CPV Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów Rozdział 1 -Roboty ziemne CPV Rozdział 2 - Roboty związane z wykonaniem w-w filtracyjnych, odsączających, Rozdział 4 - Roboty zwiazane z wykonaniem podbudowy z kruszyw dla jezdni, chodników Rozdział 5 - Roboty związane z wykonaniem podbudowy z betonu asfaltowego dla Rozdział 6 - Roboty związane z wykonaniem nawierzchni z betonu asfaltowego dla Rozdział 8 - Roboty związane z wykonaniem terenów zielonych CPV Rozdział 9 - Organizacja ruchu docelowego CPV Rozdział 11 - Organizacja ruchu tymczasowego CPV Rozdział 12 - Roboty budowlane dotyczace wykonania elementów bezpieczeństwa ruchu CPV Rozdział 13 - Roboty budowlane dotyczace wykonania elementów odwodnienia CPV Rachunek ilościowy Nr 5 Przenieść do Ogólnego podsumowania przedmiarów robót Razem
