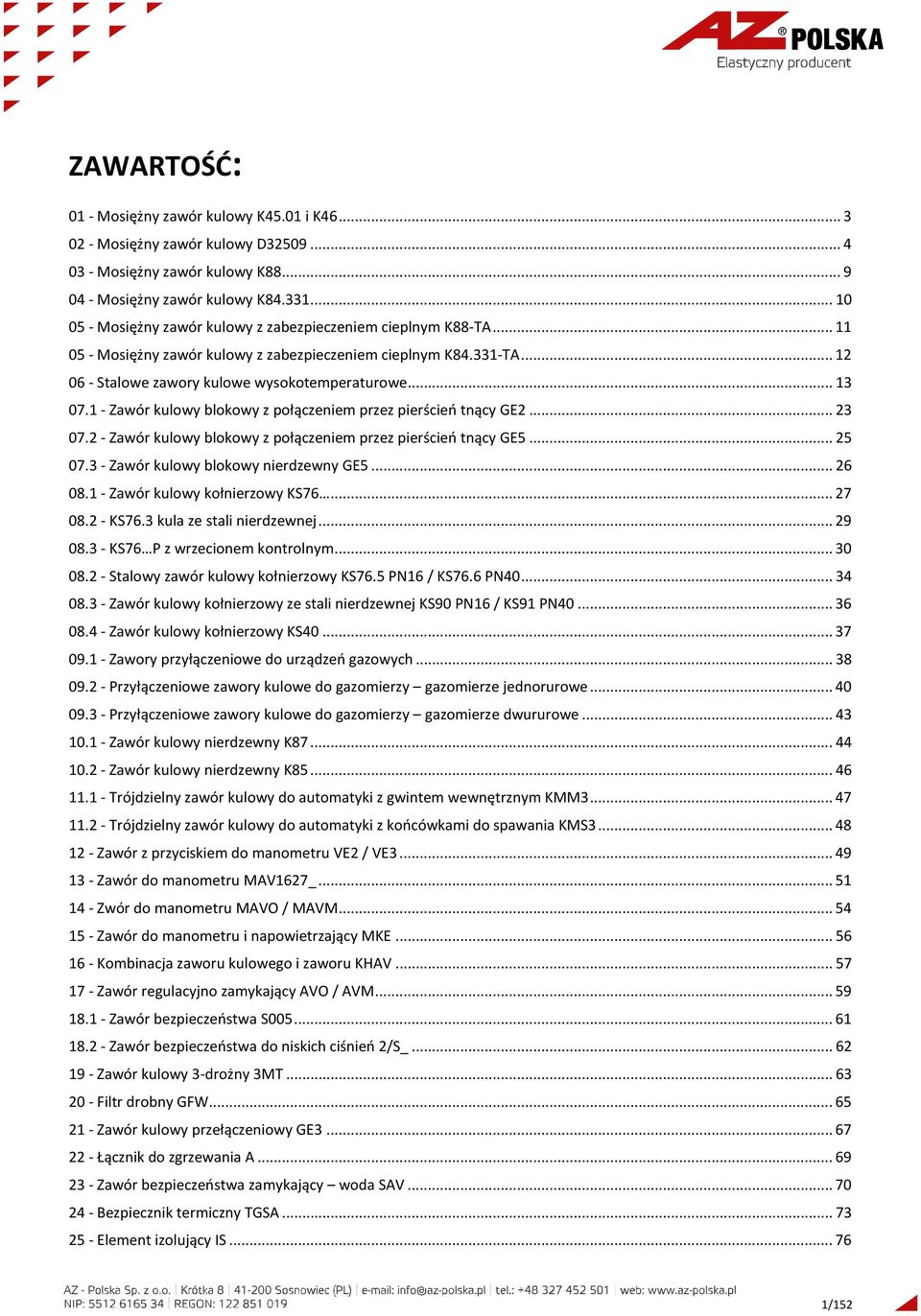

2 ZAWARTOŚĆ: 01 - Mosiężny zawór kulowy K45.01 i K Mosiężny zawór kulowy D Mosiężny zawór kulowy K Mosiężny zawór kulowy K Mosiężny zawór kulowy z zabezpieczeniem cieplnym K88-TA Mosiężny zawór kulowy z zabezpieczeniem cieplnym K TA Stalowe zawory kulowe wysokotemperaturowe Zawór kulowy blokowy z połączeniem przez pierścień tnący GE Zawór kulowy blokowy z połączeniem przez pierścień tnący GE Zawór kulowy blokowy nierdzewny GE Zawór kulowy kołnierzowy KS KS76.3 kula ze stali nierdzewnej KS76 P z wrzecionem kontrolnym Stalowy zawór kulowy kołnierzowy KS76.5 PN16 / KS76.6 PN Zawór kulowy kołnierzowy ze stali nierdzewnej KS90 PN16 / KS91 PN Zawór kulowy kołnierzowy KS Zawory przyłączeniowe do urządzeń gazowych Przyłączeniowe zawory kulowe do gazomierzy gazomierze jednorurowe Przyłączeniowe zawory kulowe do gazomierzy gazomierze dwururowe Zawór kulowy nierdzewny K Zawór kulowy nierdzewny K Trójdzielny zawór kulowy do automatyki z gwintem wewnętrznym KMM Trójdzielny zawór kulowy do automatyki z końcówkami do spawania KMS Zawór z przyciskiem do manometru VE2 / VE Zawór do manometru MAV1627_ Zwór do manometru MAVO / MAVM Zawór do manometru i napowietrzający MKE Kombinacja zaworu kulowego i zaworu KHAV Zawór regulacyjno zamykający AVO / AVM Zawór bezpieczeństwa S Zawór bezpieczeństwa do niskich ciśnień 2/S_ Zawór kulowy 3-drożny 3MT Filtr drobny GFW Zawór kulowy przełączeniowy GE Łącznik do zgrzewania A Zawór bezpieczeństwa zamykający woda SAV Bezpiecznik termiczny TGSA Element izolujący IS /152

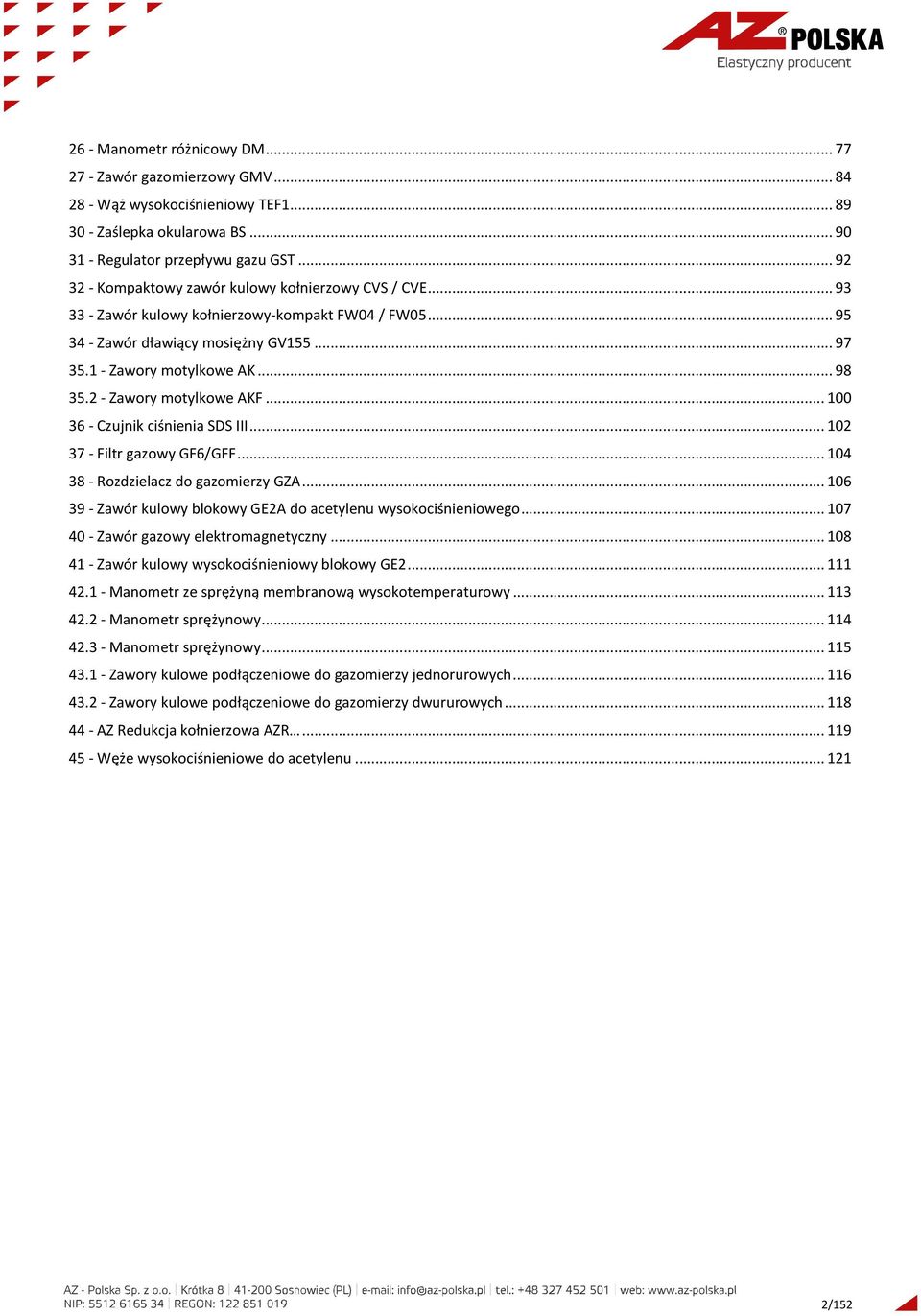

3 26 - Manometr różnicowy DM Zawór gazomierzowy GMV Wąż wysokociśnieniowy TEF Zaślepka okularowa BS Regulator przepływu gazu GST Kompaktowy zawór kulowy kołnierzowy CVS / CVE Zawór kulowy kołnierzowy-kompakt FW04 / FW Zawór dławiący mosiężny GV Zawory motylkowe AK Zawory motylkowe AKF Czujnik ciśnienia SDS III Filtr gazowy GF6/GFF Rozdzielacz do gazomierzy GZA Zawór kulowy blokowy GE2A do acetylenu wysokociśnieniowego Zawór gazowy elektromagnetyczny Zawór kulowy wysokociśnieniowy blokowy GE Manometr ze sprężyną membranową wysokotemperaturowy Manometr sprężynowy Manometr sprężynowy Zawory kulowe podłączeniowe do gazomierzy jednorurowych Zawory kulowe podłączeniowe do gazomierzy dwururowych AZ Redukcja kołnierzowa AZR Węże wysokociśnieniowe do acetylenu /152

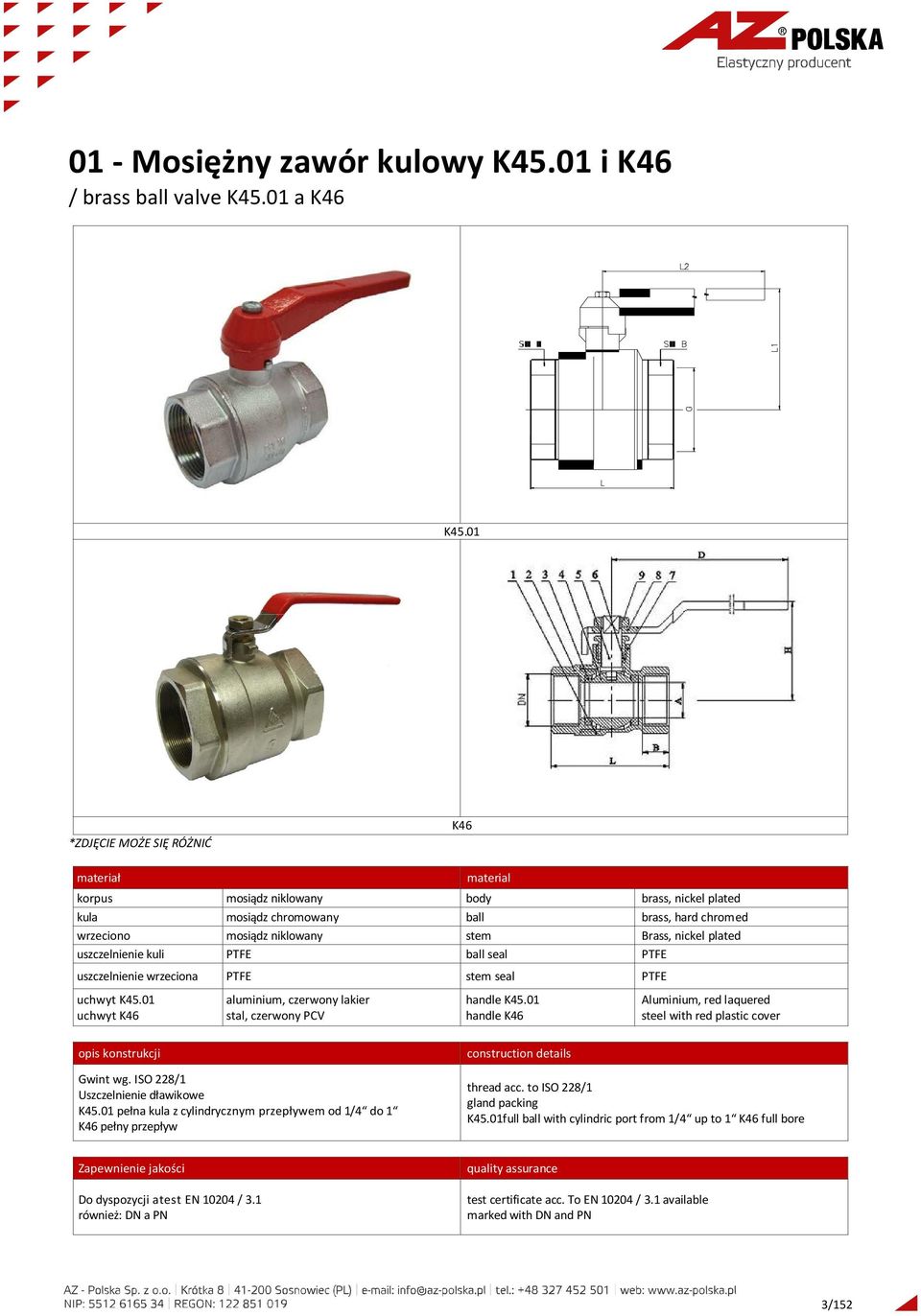

4 01 - Mosiężny zawór kulowy K45.01 i K46 / brass ball valve K45.01 a K46 K45.01 *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ K46 korpus mosiądz niklowany body brass, nickel plated kula mosiądz chromowany ball brass, hard chromed wrzeciono mosiądz niklowany stem Brass, nickel plated uszczelnienie kuli PTFE ball seal PTFE uszczelnienie wrzeciona PTFE stem seal PTFE uchwyt K45.01 uchwyt K46 aluminium, czerwony lakier stal, czerwony PCV handle K45.01 handle K46 Aluminium, red laquered steel with red plastic cover opis konstrukcji Gwint wg. ISO 228/1 Uszczelnienie dławikowe K45.01 pełna kula z cylindrycznym przepływem od 1/4 do 1 K46 pełny przepływ construction details thread acc. to ISO 228/1 gland packing K45.01full ball with cylindric port from 1/4 up to 1 K46 full bore Zapewnienie jakości Do dyspozycji atest EN / 3.1 również: a PN quality assurance test certificate acc. To EN / 3.1 available marked with and PN 3/152

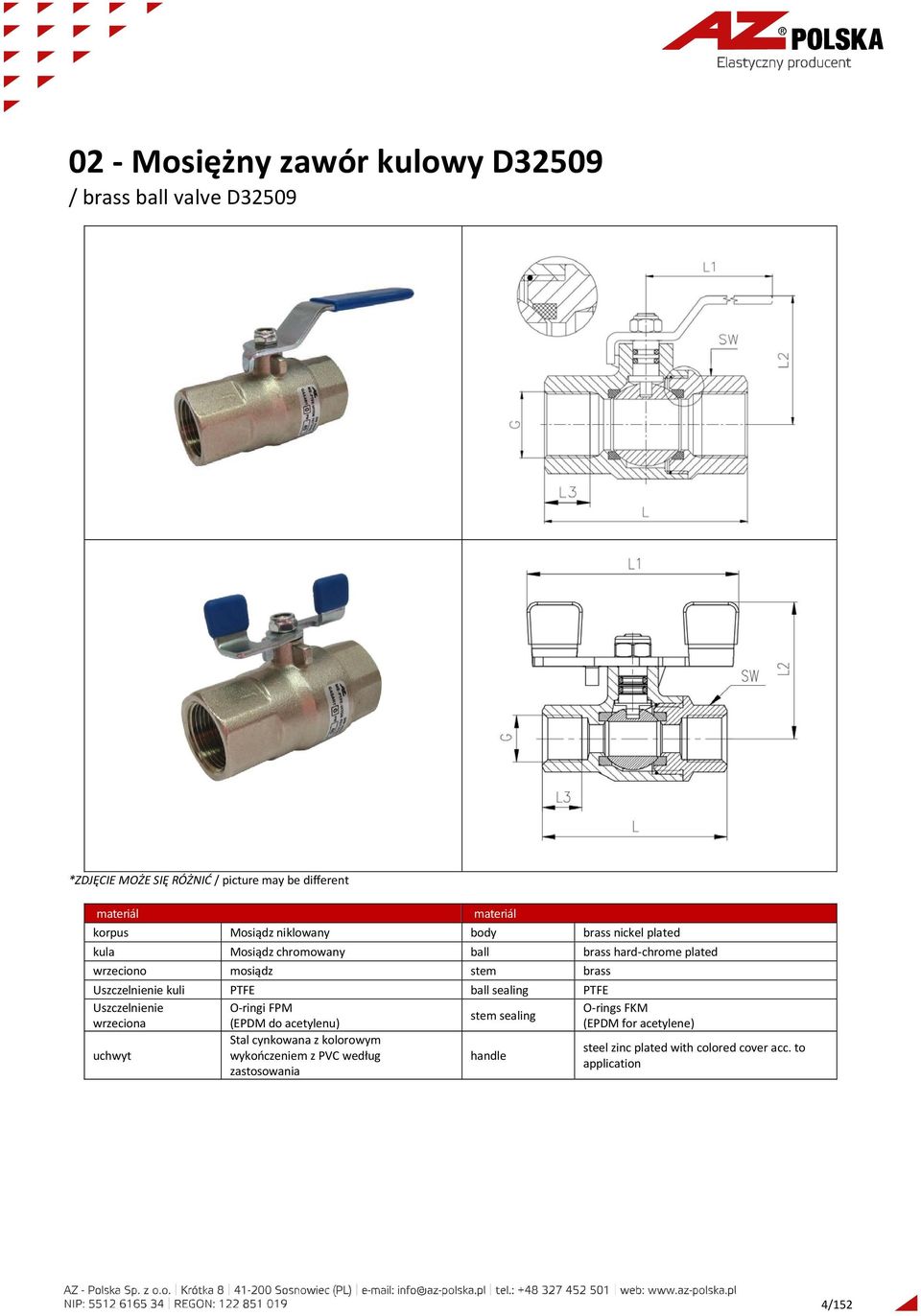

5 02 - Mosiężny zawór kulowy D32509 / brass ball valve D32509 *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different materiál materiál korpus Mosiądz niklowany body brass nickel plated kula Mosiądz chromowany ball brass hard-chrome plated wrzeciono mosiądz stem brass Uszczelnienie kuli PTFE ball sealing PTFE Uszczelnienie O-ringi FPM O-rings FKM stem sealing wrzeciona (EPDM do acetylenu) (EPDM for acetylene) uchwyt Stal cynkowana z kolorowym steel zinc plated with colored cover acc. to wykończeniem z PVC według handle application zastosowania 4/152

6 opis *mosiężny zawór kulowy do mediów gazowych i płynnych według zastosowanych ów do zamykania systemów rur itp. Podczas spawania, cięcia i podobnych procesów *w wykończeniu jako przepływowa armatura zamykająca wg. DIN 32509:2009 *wrzeciono uszczelniono podwójnym O-ringiem *uszczelka komorowa kuli (ochrona przeciw wypaleniu) *wnętrze armatury bez oleju i smaru (wg. DIN EN ISO 15001) *sterowanie uchwytem (również z zamknięciem) lub uchwytem motylkowym (do 25) z kolorową powłoką z PVC według zastosowania *kula także z otworem Ø3 *standartowy rozmiar: 8-50 ciśnienie robocze: PN40 (PN63 dla 8/10 przy niekrytycznych mediach) PN1,5 acetylen połączenie: G (gwint wewnętrzny) wg. DIN EN ISO G (gwint zewnętrzny) wg. EN 560 *opinia BAM dotycząca zabezpieczenia przed wypaleniem pod wpływem uderzeń ciśnienia tlenu *certifikat wg. EN / 3.1 do dyspozycji (test wg część 5 PG3) *rejestracja CE (CE-0085) dla *oznaczenia: dla DIN 32509:2009, dopełniające AZ, PN, rodzaj gazu i nr. identyfikacyjny *na żądanie: zamykalny uchwyt motylkowy, inne połączenia details *brass ball valve for gaseous and liquid media in line of the s to shut off the line system e.g. welding, cutting and related processes *design as gateway shut off valve acc. to DIN 32509:2009 *blow-off-proofed stem with double O-ring sealing *chambered ball sealing (burnout protection) *internal space of the fitting free of oil and grease (in compliance with DIN EN ISO 15001) *operation with handle (also lockable) or butterfly handle (up to 25) with colored PVC-cover according to media *ball also with relief hole Ø3 *n. dimension: 8 50 work. pressure: PN40 (PN63 for 8/10 with non-critical media) PN1,5 acetylene connector: G (f) acc. to DIN EN ISO G (m) acc. to EN 560 *BAM-rating for burnout protection at oxygen pressure shocks *test certificate acc. to EN / 3.1 available (test acc. to 3230 part 5 PG3) *CE-registration (CE-0085) for *marking: acc. to DIN 32509:2009, additional AZ, PN, kind of gas and ident.-no. *on request: lockable butterfly handle, other connectors Warunki stosowania / operating conditions Rodzaj gazu kind of gas Oznaczenie* label* Gazy palne burnable gases F (CMY) wodór Hydrogen H acetylen acetylene F (A) Gaz skroplony liquid gas F (P) tlen oxygen O Kolor uchwytu handle color czerwona red żółta yellow pomarańcz orange niebieska blue diagram ciśnienia i temperatury pressure-temperature-chart Gazy niepalne non-burnable gases N (D) czarna black 5/152

7 rozmiary / dimensions Z uchwytem / with handle G L L1 L2 L3 SW Wolny przepływ [ISO228-1] [] [] [] [] [] free gateway 8 1/ ,4 17 0,20 8,0 10 3/ ,4 17 0,20 8,0 15 1/2" ,0 26 0,25 13,0 20 3/4" ,0 32 0,40 18, ,0 41 0,70 23, /4" ,0 50 1,10 29, /2" ,0 55 1,80 36, ,0 70 2,90 47,0 Z uchwytem motylkowym / with butterfly handle G L L1 L2 L3 SW Wolny przepływ [ISO228-1] [] [] [] [] [] free gateway 8 1/ ,4 17 0,20 8,0 10 3/ ,4 17 0,20 8,0 15 1/2" ,0 26 0,25 13,0 20 3/4" ,0 32 0,40 18, ,0 41 0,70 23,0 Informacje do zamówień / order information Standartowe wykończenie z uchwytem standard design with handle Standartowe wykończenie z uchwytem motylkowym standard design with butterfly handle Nr. katalogowy Nr. katalogowy PN PN e e D32509F/A-08-G1/4 1, D32509F/A-08-G1/4-FG 1, D32509F/A-10-G3/8 1, D32509F/A-10-G3/8-FG 1, D32509F/A-15-G1/2 1, D32509F/A-15-G1/2-FG 1, D32509F/A-20-G3/4 1, D32509F/A-20-G3/4-FG 1, D32509F/A-25-G1 1, D32509F/A-25-G1-FG 1, D32509F/A-32-G11/4 1, D32509F/A-40-G11/2 1, D32509F/A-50-G2 1, Nr. katalogowy označení Nr. katalogowy PN PN e e D32509F/P-08-G1/ D32509F/P-08-G1/4-FG D32509F/P-10-G3/ D32509F/P-10-G3/8-FG D32509F/P-15-G1/ D32509F/P-15-G1/2-FG D32509F/P-20-G3/ D32509F/P-20-G3/4-FG D32509F/P-25-G D32509F/P-25-G1-FG D32509F/P-32-G11/ D32509F/P-40-G11/ D32509F/P-50-G Nr. katalogowy Nr. katalogowy PN PN e e D32509F/CMY-08-G1/ D32509F/CMY-08-G1/4-FG D32509F/CMY-10-G3/ D32509F/CMY-10-G3/8-FG D32509F/CMY-15-G1/ D32509F/CMY-15-G1/2-FG D32509F/CMY-20-G3/ D32509F/CMY-20-G3/4-FG D32509F/CMY-25-G D32509F/CMY-25-G1-FG D32509F/CMY-32-G11/ D32509F/CMY-40-G11/ D32509F/CMY-50-G Nr. katalogowy Nr. katalogowy PN PN e e D32509O-08-G1/ D32509O-08-G1/4-FG D32509O-10-G3/ D32509O-10-G3/8-FG D32509O-15-G1/ D32509O-15-G1/2-FG D32509O-20-G3/ D32509O-20-G3/4-FG D32509O-25-G D32509O-25-G1-FG D32509O-32-G11/ D32509O-40-G11/ D32509O-50-G acetylen/acetylene gaz skroplony/liquid gas gazy palne/b. gases tlen/oxygen 6/152

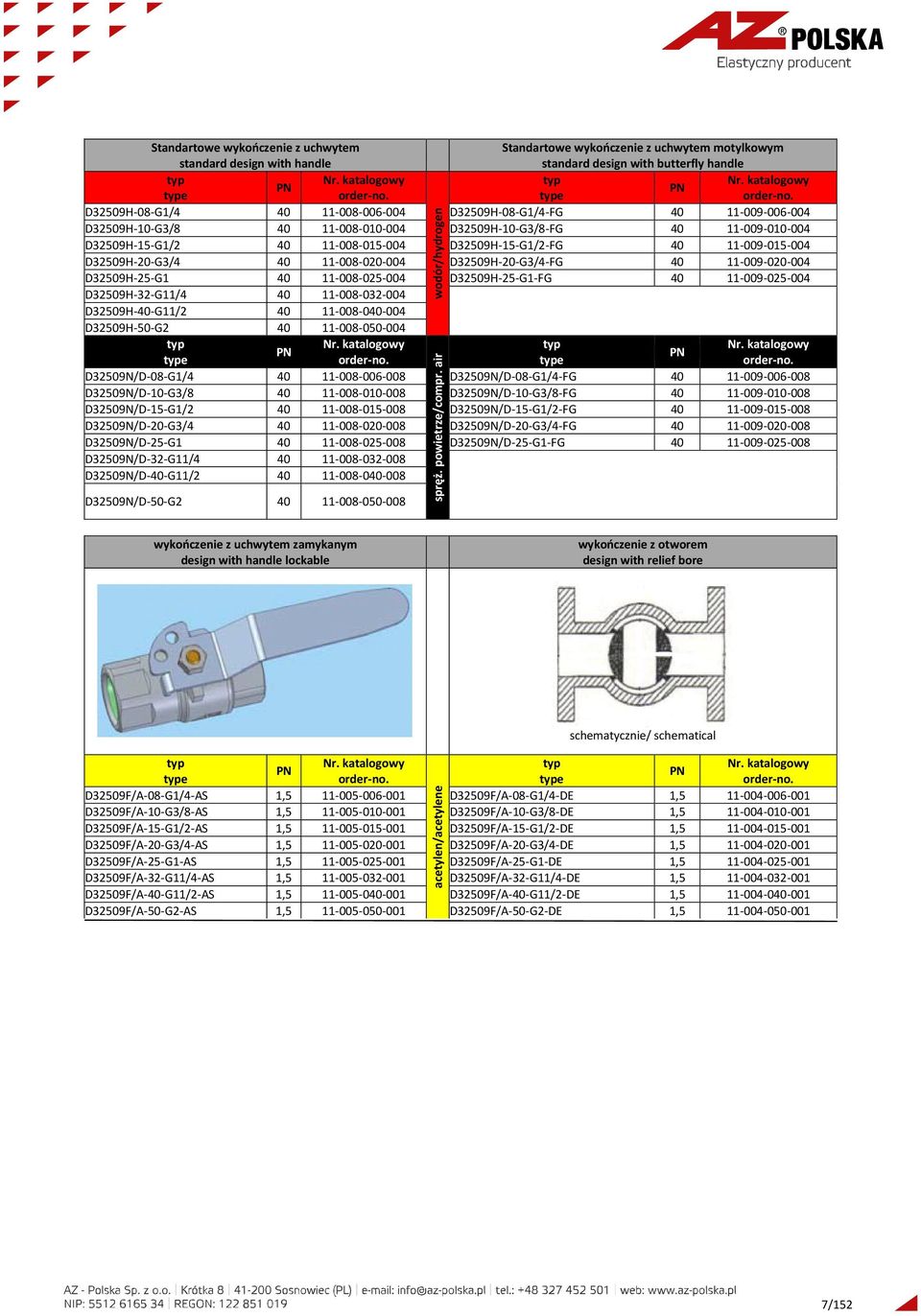

8 Standartowe wykończenie z uchwytem standard design with handle Standartowe wykończenie z uchwytem motylkowym standard design with butterfly handle Nr. katalogowy Nr. katalogowy PN PN e e D32509H-08-G1/ D32509H-08-G1/4-FG D32509H-10-G3/ D32509H-10-G3/8-FG D32509H-15-G1/ D32509H-15-G1/2-FG D32509H-20-G3/ D32509H-20-G3/4-FG D32509H-25-G D32509H-25-G1-FG D32509H-32-G11/ D32509H-40-G11/ D32509H-50-G Nr. katalogowy Nr. katalogowy PN PN e e D32509N/D-08-G1/ D32509N/D-08-G1/4-FG D32509N/D-10-G3/ D32509N/D-10-G3/8-FG D32509N/D-15-G1/ D32509N/D-15-G1/2-FG D32509N/D-20-G3/ D32509N/D-20-G3/4-FG D32509N/D-25-G D32509N/D-25-G1-FG D32509N/D-32-G11/ D32509N/D-40-G11/ D32509N/D-50-G wodór/hydrogen spręż. powietrze/compr. air wykończenie z uchwytem zamykanym design with handle lockable wykończenie z otworem design with relief bore acetylen/acetylene schematycznie/ schematical Nr. katalogowy Nr. katalogowy PN PN e e D32509F/A-08-G1/4-AS 1, D32509F/A-08-G1/4-DE 1, D32509F/A-10-G3/8-AS 1, D32509F/A-10-G3/8-DE 1, D32509F/A-15-G1/2-AS 1, D32509F/A-15-G1/2-DE 1, D32509F/A-20-G3/4-AS 1, D32509F/A-20-G3/4-DE 1, D32509F/A-25-G1-AS 1, D32509F/A-25-G1-DE 1, D32509F/A-32-G11/4-AS 1, D32509F/A-32-G11/4-DE 1, D32509F/A-40-G11/2-AS 1, D32509F/A-40-G11/2-DE 1, D32509F/A-50-G2-AS 1, D32509F/A-50-G2-DE 1, /152

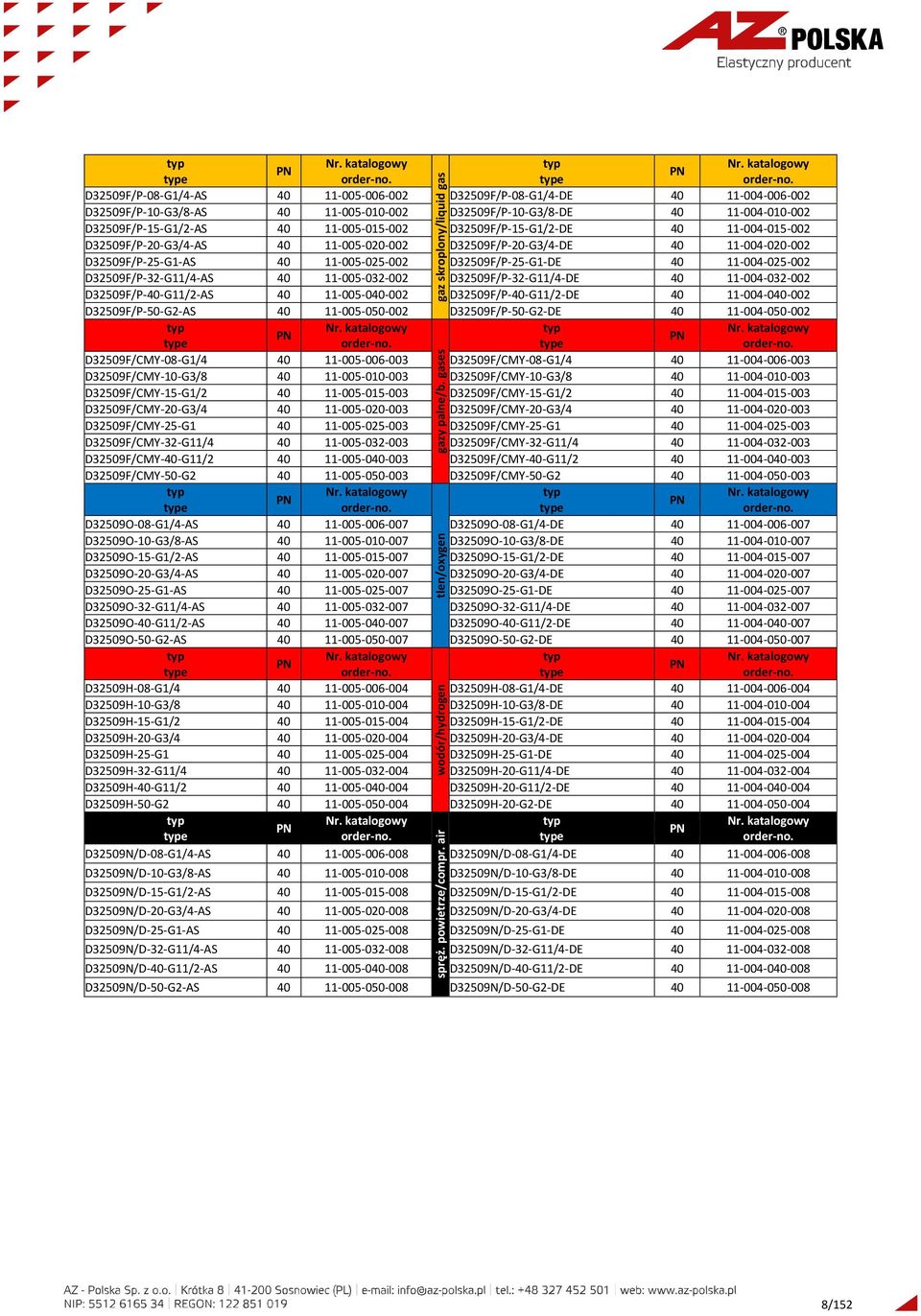

9 Nr. katalogowy Nr. katalogowy PN PN e e D32509F/P-08-G1/4-AS D32509F/P-08-G1/4-DE D32509F/P-10-G3/8-AS D32509F/P-10-G3/8-DE D32509F/P-15-G1/2-AS D32509F/P-15-G1/2-DE D32509F/P-20-G3/4-AS D32509F/P-20-G3/4-DE D32509F/P-25-G1-AS D32509F/P-25-G1-DE D32509F/P-32-G11/4-AS D32509F/P-32-G11/4-DE D32509F/P-40-G11/2-AS D32509F/P-40-G11/2-DE D32509F/P-50-G2-AS D32509F/P-50-G2-DE Nr. katalogowy Nr. katalogowy PN PN e e D32509F/CMY-08-G1/ D32509F/CMY-08-G1/ D32509F/CMY-10-G3/ D32509F/CMY-10-G3/ D32509F/CMY-15-G1/ D32509F/CMY-15-G1/ D32509F/CMY-20-G3/ D32509F/CMY-20-G3/ D32509F/CMY-25-G D32509F/CMY-25-G D32509F/CMY-32-G11/ D32509F/CMY-32-G11/ D32509F/CMY-40-G11/ D32509F/CMY-40-G11/ D32509F/CMY-50-G D32509F/CMY-50-G Nr. katalogowy Nr. katalogowy PN PN e e D32509O-08-G1/4-AS D32509O-08-G1/4-DE D32509O-10-G3/8-AS D32509O-10-G3/8-DE D32509O-15-G1/2-AS D32509O-15-G1/2-DE D32509O-20-G3/4-AS D32509O-20-G3/4-DE D32509O-25-G1-AS D32509O-25-G1-DE D32509O-32-G11/4-AS D32509O-32-G11/4-DE D32509O-40-G11/2-AS D32509O-40-G11/2-DE D32509O-50-G2-AS D32509O-50-G2-DE Nr. katalogowy Nr. katalogowy PN PN e e D32509H-08-G1/ D32509H-08-G1/4-DE D32509H-10-G3/ D32509H-10-G3/8-DE D32509H-15-G1/ D32509H-15-G1/2-DE D32509H-20-G3/ D32509H-20-G3/4-DE D32509H-25-G D32509H-25-G1-DE D32509H-32-G11/ D32509H-20-G11/4-DE D32509H-40-G11/ D32509H-20-G11/2-DE D32509H-50-G D32509H-20-G2-DE Nr. katalogowy Nr. katalogowy PN PN e e D32509N/D-08-G1/4-AS D32509N/D-08-G1/4-DE D32509N/D-10-G3/8-AS D32509N/D-10-G3/8-DE D32509N/D-15-G1/2-AS D32509N/D-15-G1/2-DE D32509N/D-20-G3/4-AS D32509N/D-20-G3/4-DE D32509N/D-25-G1-AS D32509N/D-25-G1-DE D32509N/D-32-G11/4-AS D32509N/D-32-G11/4-DE D32509N/D-40-G11/2-AS D32509N/D-40-G11/2-DE D32509N/D-50-G2-AS D32509N/D-50-G2-DE gaz skroplony/liquid gas gazy palne/b. gases tlen/oxygen wodór/hydrogen spręż. powietrze/compr. air 8/152

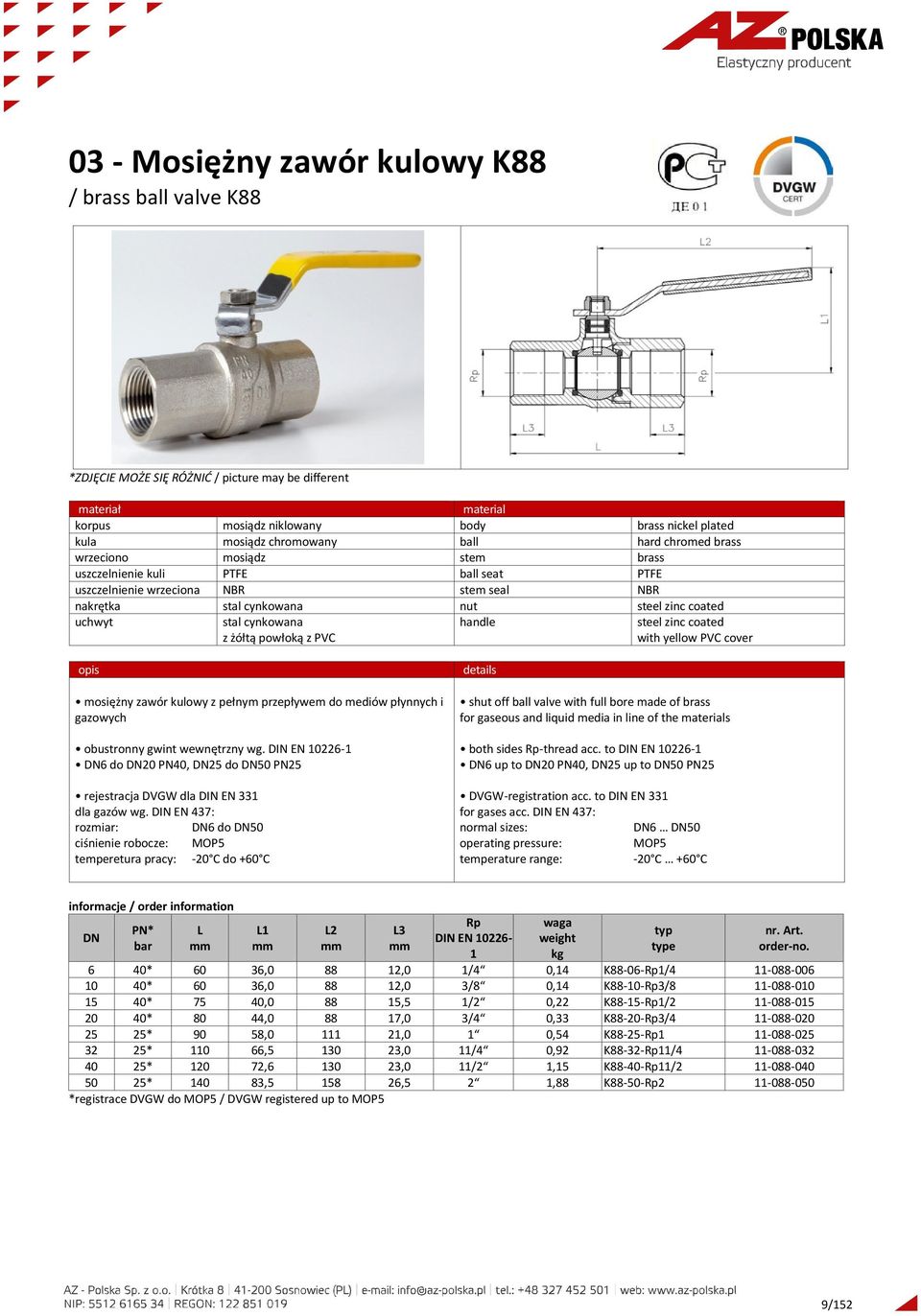

10 03 - Mosiężny zawór kulowy K88 / brass ball valve K88 *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different korpus mosiądz niklowany body brass nickel plated kula mosiądz chromowany ball hard chromed brass wrzeciono mosiądz stem brass uszczelnienie kuli PTFE ball seat PTFE uszczelnienie wrzeciona NBR stem seal NBR nakrętka stal cynkowana nut steel zinc coated uchwyt stal cynkowana z żółtą powłoką z PVC handle steel zinc coated with yellow PVC cover opis mosiężny zawór kulowy z pełnym przepływem do mediów płynnych i gazowych obustronny gwint wewnętrzny wg. DIN EN do 20 PN40, 25 do 50 PN25 rejestracja DVGW dla DIN EN 331 dla gazów wg. DIN EN 437: rozmiar: 6 do 50 ciśnienie robocze: MOP5 temperetura pracy: -20 C do +60 C details shut off ball valve with full bore made of brass for gaseous and liquid media in line of the s both sides Rp-thread acc. to DIN EN up to 20 PN40, 25 up to 50 PN25 DVGW-registration acc. to DIN EN 331 for gases acc. DIN EN 437: normal sizes: 6 50 operating pressure: MOP5 temperature range: -20 C +60 C informacje / order information PN* bar L L1 L2 L3 Rp DIN EN waga weight e nr. Art. 6 40* 60 36, ,0 1/4 0,14 K88-06-Rp1/ * 60 36, ,0 3/8 0,14 K88-10-Rp3/ * 75 40, ,5 1/2 0,22 K88-15-Rp1/ * 80 44, ,0 3/4 0,33 K88-20-Rp3/ * 90 58, ,0 1 0,54 K88-25-Rp * , ,0 11/4 0,92 K88-32-Rp11/ * , ,0 11/2 1,15 K88-40-Rp11/ * , ,5 2 1,88 K88-50-Rp *registrace DVGW do MOP5 / DVGW registered up to MOP5 9/152

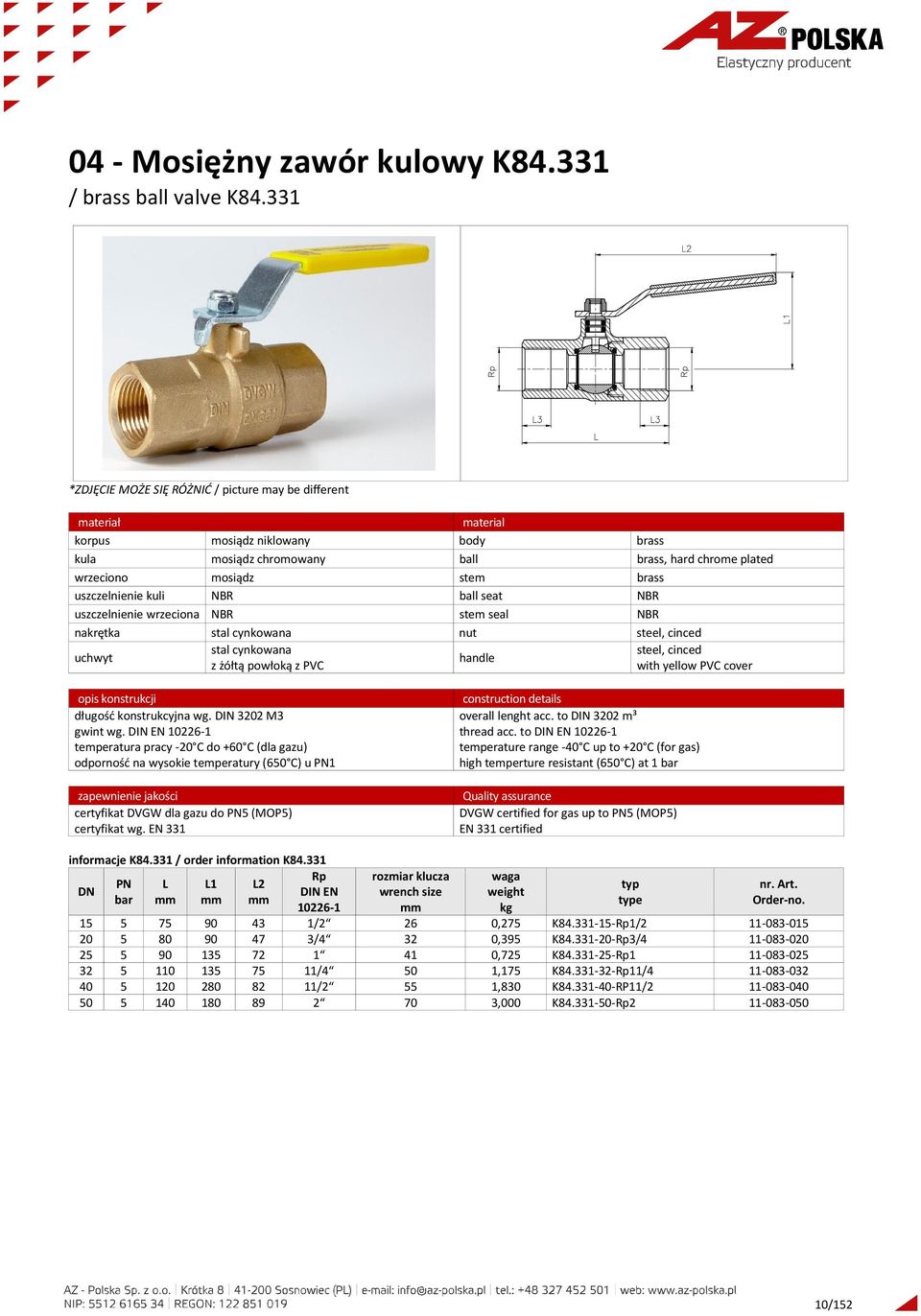

11 04 - Mosiężny zawór kulowy K / brass ball valve K *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different korpus mosiądz niklowany body brass kula mosiądz chromowany ball brass, hard chrome plated wrzeciono mosiądz stem brass uszczelnienie kuli NBR ball seat NBR uszczelnienie wrzeciona NBR stem seal NBR nakrętka stal cynkowana nut steel, cinced uchwyt stal cynkowana steel, cinced handle z żółtą powłoką z PVC with yellow PVC cover opis konstrukcji długość konstrukcyjna wg. DIN 3202 M3 gwint wg. DIN EN temperatura pracy -20 C do +60 C (dla gazu) odporność na wysokie temperatury (650 C) u PN1 zapewnienie jakości certyfikat DVGW dla gazu do PN5 (MOP5) certyfikat wg. EN 331 construction details overall lenght acc. to DIN 3202 m³ thread acc. to DIN EN temperature range -40 C up to +20 C (for gas) high temperture resistant (650 C) at 1 bar Quality assurance DVGW certified for gas up to PN5 (MOP5) EN 331 certified informacje K / order information K PN bar L L1 L2 Rp DIN EN rozmiar klucza wrench size waga weight e nr. Art. Order-no /2 26 0,275 K Rp1/ /4 32 0,395 K Rp3/ ,725 K Rp /4 50 1,175 K Rp11/ /2 55 1,830 K RP11/ ,000 K Rp /152

12 05 - Mosiężny zawór kulowy z zabezpieczeniem cieplnym K88-TA / brass ball valve with thermal safety device K88-TA *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different korpus mosiądz niklowany body brass, nickel plated kula mosiądz chromowany ball brass, hard chrome plated wrzeciono mosiądz stem brass uszczelnienie kuli NBR ball seat NBR uszczelnienie wrzeciona NBR stem seal NBR nakrętka stal cynkowana nut steel, cinced uchwyt stal cynkowana z żółtą powłoką z PVC handle steel, cinced zabezpieczenie cieplne thermal safety device korpus stal 9SMnPb28k body steel 9SMnPb28k gwiazda stal nierdzewna star stainless steel stożek uszczelniający stal 9SMnPb28k steal cone steel 9SMnPb28k tuleja mosiądz CuZn39Pb3 guide bush brass CuZn39Pb3 sprężyna stal nierdzewna spring stainless steel opis konstrukcji gwint wg. DIN EN temperatura pracy -20 C do +60 C (dla gazu) odporność na wysokie temperatury (925 C) przy PN1 construction details thread acc. to DIN EN temperature range -20 C up to +60 C (for gas) high temperture resistant (925 C) at 1 bar zapewnienie jakości rejestracja DVGW dla gazu do PN5 (MOP5) certyfikat wg. EN 331 oznaczenia:, PN, EN 331 i DVGW Quality assurance DVGW certified for gas up to PN5 (MOP5) EN 331 certified marked with, PN, EN 331 and DVGW informacje do zamówienia K88-TA / order information K88-TA PN bar L L1 L2 L3 Rp DIN EN waga weight e nr. katalogowy Order-no ,0 15,0 40 ½ 0,40 K88-TA-15-Rp1/ ,0 16,0 45 ¾ 0,60 K88-TA-20-Rp3/ ,5 19, ,25 K88-TA-25-Rp /152

13 05 - Mosiężny zawór kulowy z zabezpieczeniem cieplnym K TA / brass ball valve with thermal safety device K TA *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different zawór kulowy Material ball valve korpus mosiądz niklowany body brass, nickel plated kula mosiądz chromowany ball brass, hard chrome plated wrzeciono mosiądz stem brass uszczelnienie kuli NBR ball seat NBR uszczelnienie wrzeciona NBR stem seal NBR nakrętka stal cynkowana nut steel, cinced uchwyt stal cynkowana z żółtą powłoką z PVC handle steel, cinced with yellow PVC cover zabezpieczenie cieplne thermal safety device korpus stal 9SMnPb28k body steel 9SMnPb28k gwiazda stal nierdzewna star stainless steel stożek uszczelniający stal 9SMnPb28k seal cone steel 9SMnPb28k tuleja mosiądz CuZn39Pb3 guide bush brass CuZn39Pb3 sprężyna stal nierdzewna spring stainless steel opis konstrukcji gwint wg. DIN EN temperatura pracy -20 C do +60 C (dla gazu) odporność na wysokie temperatury (650 C) przy PN1 construction details thread acc. to DIN EN temperature range -20 C up to +60 C (for gas) high temperture resistant (650 C) at 1 bar zapewnienie jakości rejestracja DVGW dla gazu do PN5 (MOP5) certyfikat wg. EN 331 oznaczenia:, PN, EN 331 i DVGW Quality assurance DVGW certified for gas up to PN5 (MOP5) EN 331 certified marked with, PN, EN 331 and DVGW informacje do zamówienia K TA / order information K TA PN bar L L1 L2 L3 Rp DIN EN SW wrench size waga weight e Order-no /4 50 2,50 K TA-32-Rp11/ /2 55 3,40 K TA-40-RP11/ ,00 K TA-50-Rp /152

14 06 - Stalowe zawory kulowe wysokotemperaturowe / high temperature ball valves *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different zawór kulowy ball valve korpus stal S355J0 body steel S355J0 kula mosiądz ball brass wrzeciono stal nierdzewna stem stainless steel uszczelnienie kuli NBR 70 GW ball seat NBR 70 GW uszczelnienie wrzeciona NBR 70 GW O-ringi stem seal NBR 70 GW o-rings uchwyt stal cynkowana handle steel, zinced - izolator isolator korpus stal S355J0 body steel S355J0 izolator stal S355J0, isolator steel S355J0, krążek izolacyjny POM Isolation ring POM pokrywa PE, czerwona cap PE, red krążek ustalający stal S355J0 retainer steel S355J0 uszczelka kołowa NBR 70 GW o-seal NBR 70 GW zabezpieczenie cieplne thermal safety device korpus stal S355J0 body steel S355J0 gwiazda mosiądz star brass część wyjścia stal nierdzewna exit piece stainless steel tłok stal S355 ram steel S355 kołek stal S355J0 guide pin steel S355J0 kula stal S355 ball steel S355 wkręt DIN 7-6h8x30, ocel pin DIN7-6h8x30, steel lut lut specjalny solder special solder wkręt ustalający DIN 914 M8x10 threaded pin DIN 914 M8x10 sprężyna stal nierdzewna spring stainless steel stożek stal S355J0 tenpin steel S355J0 opis konstrukcji optymalna szczelność dzięki jednoczęściowemu, w pełni spawanemu korpusowi construction details Optimal tightness due to 1-pc body, fully welded 13/152

15 zabezpieczenie jakości quality assurance rejestracja DVGW, specjalne testy DVGW dla zabezpieczenia cieplnego do 925 C(E DIN 3586: tylko 650 C), wyciek przy temperaturze 925 C, ciśnieniu 4bar: <1dm³/h; przy ciśnieniu 30mbar <1dm³/h wyciek przy temperaturze 21 C, ciśnieniu 4bar: <1dm³/h; przy ciśnieniu 30mbar <1dm³/h oznaczenie wg. DIN 3586:, DVGW-DG,, PN i nr. identyfikacyjny do dyspozycji certyfikat wg. EN 10204/3.1 test szczelności wg. DIN 3230 część 5 PG 3 DVGW certified, special test DVGW up to 925 C (E DIN 3586: only 650 C) for thermal safety devices, leakage at test temperature 925 C, 4bar pressure: <1dm³/h, 30mbar test pressure <1dm³/h eakage at room temperature 21 C, 4bar pressure: <1dm³/h, 30mbar test pressure <1dm³/h marking acc. to DIN 3586 with e, DVGW-GW,, PN and ident.-no. Test certification acc. to EN 10204/3.1 available tightness test acc. to DIN 3230 part 5 PG 3 14/152

16 Wysokotemperaturowy zawór kulowy HT / high temperature ball valve HT informacja do zamówienia dla gwint wew/wew (IG/IG) / order information for connections F/F-thread (IG/IG) IG/IG SW ØD L e nr. katalogowy ,45 HT-015-Rp1/ ,64 HT-020-Rp3/ ,88 HT-025-Rp ,48 HT-032-Rp11/ ,11 HT-040-Rp11/ ,39 HT-050-Rp informacja do zamówienia dla gwint wew/regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE SW ØD L e nr. katalogowy ,49 HT-015-Rp1/2 -RE ,77 HT-020-Rp3/4 -RE ,06 HT-025-Rp1 -RE ,78 HT-032-Rp11/4 -RE ,53 HT-040-Rp11/2 -RE ,07 HT-050-Rp2 -RE informacja do zamówienia dla gwint wew/kołnierz (IG/FL) / order information for connections female thread (IG)/flange (FL) IG/FL SW ØD L e nr. katalogowy ,57 HT-015-Rp1/2 -FL ,90 HT-020-Rp3/4 -FL ,23 HT-025-Rp1 -FL ,07 HT-032-Rp11/4 -FL ,95 HT-040-Rp11/2 -FL ,75 HT-050-Rp2 -FL informacja do zamówienia dla gwint wew/zew (IG/AG) / order information for connections female thread (IG)/male thread (AG) IG/AG SW ØD L e nr. katalogowy ,45 HT-015-Rp1/2 -R1/ ,64 HT-020-Rp3/4 -R3/ ,88 HT-025-Rp1 -R ,48 HT-032-Rp11/4 -R11/ ,11 HT-040-Rp11/2 -R11/ ,39 HT-050-Rp2 -R /152

17 Wysokotemperaturowy zawór kulowy kątowy HTW / high temperature elbow ball valve HTW informacja do zamówienia dla gwint zew/wew(ag/ig) / order information for connections male/female thread (AG/IG) AG/IG H H1 ØD L e nr. katalogowy ,45 HTW-015-R1/2 -Rp1/ ,64 HTW-020-R3/4 -Rp3/ ,88 HTW-025-R1 -Rp ,48 HTW-032-R11/4 -Rp11/ ,11 HTW-040-R11/2 -Rp11/ ,39 HTW-050-R2 -R/ informacja do zamówienia dla gwint wew/wew (IG/IG) / order information for connections female/female thread (IG/IG) IG/IG H H1 ØD L e nr. katalogowy ,45 HTW-015-Rp1/ ,64 HTW-020-Rp3/ ,88 HTW-025-Rp ,48 HTW-032-Rp11/ ,11 HTW-040-Rp11/ ,39 HTW-050-R/ informacja do zamówienia dla gwint wew/regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE H H1 ØD L e nr. katalogowy ,49 HTW-015-Rp1/2 -RE ,77 HTW-020-Rp3/4 -RE ,06 HTW-025-Rp1 -RE ,78 HTW-032-Rp11/4 -RE ,53 HTW-040-Rp11/2 -RE ,07 HTW-050-R/2 -RE informacja do zamówienia dla gwint wew/kołnierz (IG/FL) / order information for connections female thread (IG)/flange FL) IG/FL H H1 ØD L e nr. katalogowy ,57 HTW-015-Rp1/2 -FL ,90 HTW-020-Rp3/4 -FL ,23 HTW-025-Rp1 -FL ,07 HTW-032-Rp11/4 -FL ,95 HTW-040-Rp11/2 -FL ,75 HTW-050-R/2 -FL /152

18 Wysokotemperaturowy zawór kulowy z izolatorem HT-I / high temperature ball valve with isolator HT-I informacja do zamówienia dla gwint wew /wew (IG/IG) / order information for connections F/F-thread (IG/IG) IG/IG SW ØD L e nr. katalogowy ,45 HT-I-015-Rp1/ ,71 HT-I-020-Rp3/ ,97 HT-I-025-Rp ,63 HT-I-032-Rp11/ ,32 HT-I-040-Rp11/ ,73 HT-I-050-Rp informacja do zamówienia dla gwint zew /wew (AG/IG) / order information for connections male/female connection (AG/IG) AG/IG SW ØD L e nr. katalogowy ,45 HT-I-015-R1/2 -Rp1/ ,71 HT-I-020-R3/4 -Rp3/ ,97 HT-I-025-R1 -Rp ,63 HT-I-032-R11/4 -Rp11/ ,32 HT-I-040-R11/2 -Rp11/ ,73 HT-I-050-R2 -Rp informacja do zamówienia dla gwint wew /regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE SW ØD L e nr. katalogowy ,54 HT-I-015-Rp1/2 -RE ,84 HT-I-020-Rp3/4 -RE ,16 HT-I-025-Rp1 -RE ,95 HT-I-032-Rp11/4 -RE ,78 HT-I-040-Rp11/2 -RE ,47 HT-I-050-Rp2 -RE informacja do zamówienia dla gwint wew /kołnierz (IG/FL) / order information for connections female thread (IG)/flange (FL) IG/FL SW ØD L e nr. katalogowy ,63 HT-I-015-Rp1/2 -FL ,99 HT-I-020-Rp3/4 -FL ,35 HT-I-025-Rp1 -FL ,28 HT-I-032-Rp11/4 -FL ,25 HT-I-040-Rp11/2 -FL ,22 HT-I-050-Rp2 -FL /152

19 Wysokotemperaturowy zawór kulowy kątowy z izolatorem HTW-I / high temperature angle ball valve with isolator HTW-I informacja do zamówienia dla gwint zew /wew (AG/IG) / order information for connections male/female thread (AG/IG) AG/IG H H1 ØD L e nr. katalogowy ,45 HTW-I-015-R1/2 -Rp1/ ,71 HTW-I-020-R3/4 -Rp3/ ,97 HTW-I-025-R1 -Rp ,63 HTW-I-032-R11/4 Rp11/ ,32 HTW-I-040-R11/2 Rp11/ ,73 HTW-I-050-R2 -R/ informacja do zamówienia dla gwint wew /wew (IG/IG) / order information for connections female/female thread (IG/IG) IG/IG H H1 ØD L e nr. katalogowy ,45 HTW-I-015-Rp1/ ,71 HTW-I-020-Rp3/ ,97 HTW-I-025-Rp ,63 HTW-I-032-Rp11/ ,32 HTW-I-040-Rp11/ ,73 HTW-I-050-R/ informacja do zamówienia dla gwint wew /regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE H H1 ØD L e nr. katalogowy ,54 HTW-I-015-Rp1/2 -RE ,84 HTW-I-020-Rp3/4 -RE ,16 HTW-I-025-Rp1 -RE ,95 HTW-I-032-Rp11/4 -RE ,78 HTW-I-040-Rp11/2 -RE ,47 HTW-I-050-R/2 -RE informacja do zamówienia dla gwint wew /kołnierz (IG/FL) / order information for connections female thread (IG)/flange (FL) IG/FL H H1 ØD L e nr. katalogowy ,63 HTW-I-015-Rp1/2 -FL ,99 HTW-I-020-Rp3/4 -FL ,35 HTW-I-025-Rp1 -FL ,28 HTW-I-032-Rp11/4 -FL ,25 HTW-I-040-Rp11/2 -FL ,22 HTW-I-050-R/2 -FL /152

20 Wysokotemperaturowy zawór kulowy z TGSA HT-TA / high temperature ball valve with TGSA HT-TA informacja do zamówienia dla gwint wew /wew (IG/IG)/ order information for connections female/female-thread (IG/IG) IG/IG SW ØD L e nr. katalogowy ,01 HT-TA-025-Rp ,71 HT-TA-032-Rp11/ ,43 HT-TA-040-Rp11/ ,89 HT-TA-050-Rp informacja do zamówienia dla gwint zew /wew (AG/IG) / order information for connections male/female connection (AG/IG) AG/IG SW ØD L e nr. katalogowy ,01 HT-TA-025-R1 -Rp ,71 HT-TA-032-R11/4 -Rp11/ ,43 HT-TA-040-R11/2 -Rp11/ ,89 HT-TA-050-R2 -Rp informacja do zamówienia dla gwint wew /regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE SW ØD L e nr. katalogowy ,21 HT-TA-025-Rp1 -RE ,04 HT-TA-032-Rp11/4 -RE ,91 HT-TA-040-Rp11/2 -RE ,68 HT-TA-050-Rp2 -RE informacja do zamówienia dla gwint wew /kołnierz (IG/FL) / order information for connections female thread (IG)/flange (FL) IG/FL SW ØD L e nr. katalogowy ,42 HT-TA-025-Rp1 -FL ,38 HT-TA-032-Rp11/4 -FL ,39 HT-TA-040-Rp11/2 -FL ,46 HT-TA-050-Rp2 -FL /152

21 Wysokotemperaturowy zawór kulowy kątowy z TGSA HTW-TA / high temperature angle ball valve with TGSA HTW-TA informacja do zamówienia dla gwint zew/wew AG/IG) / order information for connections male/female-thread (AG/IG) AG/IG H ØD L e nr. katalogowy ,01 HTW-TA-025-R1 -Rp ,71 HTW-TA-032-R11/4 Rp11/ ,43 HTW-TA-040-R11/2 Rp11/ ,89 HTW-TA-050-R2 -Rp informacja do zamówienia dla gwint wew/wew(ig/ig) / order information for connections female/female connection (IG/IG) IG/IG H ØD L e nr. katalogowy ,01 HTW-TA-025-Rp ,71 HTW-TA-032-Rp11/ ,43 HTW-TA-040-Rp11/ ,89 HTW-TA-050-Rp informacja do zamówienia dla gwint wew /regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE H ØD L e nr. katalogowy ,21 HTW-TA-025-Rp1 -RE ,04 HTW-TA-032-Rp11/4 -RE ,91 HTW-TA-040-Rp11/2 -RE ,68 HTW-TA-050-Rp2 -RE informacja do zamówienia dla gwint wew /kołnierz (IG/FL) / order information for connections female thread (IG)/flange (FL) IG/FL H ØD L e nr. katalogowy ,42 HTW-TA-025-Rp1 -FL ,38 HTW-TA-032-Rp11/4 -FL ,39 HTW-TA-040-Rp11/2 -FL ,46 HTW-TA-050-Rp2 -FL /152

22 Wysokotemperaturowy zawór kulowy z TGSA i izolatorem HT-TAI / high temperature ball valve with TGSA and isolator HT-TAI informacja do zamówienia dla gwint wew/wew (IG/IG) / order information for connections female/female-thread (IG/IG) IG/IG SW ØD L e nr. katalogowy ,10 HT-TAI-025-Rp ,85 HT-TAI-032-Rp11/ ,63 HT-TAI-040-Rp11/ ,24 HT-TAI-050-Rp informacja do zamówienia dla gwint zew/wew (IG/AG) / order information for connections female/male connection (IG/AG) IG/AG SW ØD L e nr. katalogowy ,10 HT-TAI-025-Rp1 -R ,85 HT-TAI-032-Rp11/4 -R11/ ,63 HT-TAI-040-Rp11/2 -R11/ ,24 HT-TAI-050-Rp2 -R informacja do zamówienia dla gwint wew /regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE SW ØD L e nr. katalogowy ,32 HT-TAI-025-Rp1 -RE ,22 HT-TAI-032-Rp11/4 -RE ,17 HT-TAI-040-Rp11/2 -RE ,08 HT-TAI-050-Rp2 -RE informacja do zamówienia dla gwint wew/kołnierz (IG/FL) / order information for connections female thread (IG)/flange (FL) IG/FL SW ØD L e nr. katalogowy ,54 HT-TAI-025-Rp1 -FL ,59 HT-TAI-032-Rp11/4 -FL ,69 HT-TAI-040-Rp11/2 -FL ,93 HT-TAI-050-Rp2 -FL /152

23 Wysokotemperaturowy zawór kulowy kątowy z TGSA i izolatorem HTW-TAI / high temperature angle ball valve with TGSA and isolator HTW-TAI informacja do zamówienia dla gwint zew/wew (AG/IG) / order information for connections male/female-thread (AG/IG) AG/IG H ØD L e nr. katalogowy ,10 HTW-TAI-025-R1 -Rp ,85 HTW-TAI-032-R11/4 -Rp11/ ,63 HTW-TAI-040-R11/2 -Rp11/ ,24 HTW-TAI-050-R2 -Rp informacja do zamówienia dla gwint wew/wew (IG/IG) / order information for connections female/female connection (IG/IG) IG/IG H ØD L e nr. katalogowy ,10 HTW-TAI-025-Rp ,85 HTW-TAI-032-Rp11/ ,63 HTW-TAI-040-Rp11/ ,24 HTW-TAI-050-Rp informacja do zamówienia dla gwint wew /regulator (IG/RE) / order information for connections female thread (IG)/controller connection (RE) IG/RE H ØD L e nr. katalogowy ,32 HTW-TAI-025-Rp1 -RE ,22 HTW-TAI-032-Rp11/4 -RE ,17 HTW-TAI-040-Rp11/2 -RE ,08 HTW-TAI-050-Rp2 -RE informacja do zamówienia dla gwint wew /kołnierz (IG/FL) / order information for connections female thread (IG)/flange (FL) IG/FL H ØD L e nr. katalogowy ,54 HTW-TAI-025-Rp1 -FL ,59 HTW-TAI-032-Rp11/4 -FL ,69 HTW-TAI-040-Rp11/2 -FL ,93 HTW-TAI-050-Rp2 -FL /152

24 Zawór kulowy blokowy z połączeniem przez pierścień tnący GE2 /block ball valve with cutting ring connection GE2 *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different korpus 9SMnPb36 body 9SMnPb36 kula 9SMnPb36 ball 9SMnPb36 wrzeciono 9SMnPb36 stem 9SMnPb36 uszczelnienie kuli PTFE ball seat PTFE uszczelnienie wrzeciona Buna stem seal Buna opis konstrukcji połączenie pierścieniem tnącym wg. DIN EN ISO certyfikat DVGW dla gazu do PN100 temperatura pracy od -20 C do +60 C (zależy od ciśnienia roboczego) construction details Cutting ring connection acc. to DIN EN ISO DVGW certified for gas up to PN100 working temperature from -20 C up to +60 C (depends on working pressure) informacje GE2 seria lekka / order information GE2 leight series M A B C D E F G H RA SW e nr. art. Order-no. 6 14x1, ,5 GE2-06-8L-1111CB x1, ,5 GE L-1111CB x1, ,7 GE L-1111CB x1, ,7 GE L-1111CB x1, ,8 GE L-1111CB x1, ,8 GE L-1111CB x ,4 GE L-1111CB x ,2 GE L-1111CB x ,2 GE L-1111CB /152

25 informacje GE2 seria ciężka / order information GE2 heavy series M A B C D E F G H RA SW e nr. art. Order-no. 4 16x1, ,5 GE2-04-8S-1111CB x1, ,5 GE S-1111CB x1, ,7 GE S-1111CB x1, ,7 GE S-1111CB x1, ,8 GE S-1111CB x ,4 GE S-1111CB x ,4 GE S-1111CB x ,2 GE S-1111CB M A B C D E F G H RA SW e nr. art. Order-no x ,2 GE S-1111CB /152

26 Zawór kulowy blokowy z połączeniem przez pierścień tnący GE5 / block ball valve with cutting ring connection GE5 *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different korpus 9SMnPb36 body 9SMnPb36 kula 9SMnPb36 ball 9SMnPb36 wrzeciono 9SMnPb36 stem 9SMnPb36 uszczelnienie kuli PTFE ball seat PTFE uszczelnienie wrzeciona NBR stem seal NBR opis konstrukcji połączenie pierścieniem tnącym wg DIN EN ISO certyfikat DVGW dla gazu do PN100 temperatura pracy od -20 C do +60 C (w zależności od ciśnienia roboczego) construction details Cutting ring connection acc. to DIN EN ISO DVGW certified for gas up to PN100 working temperature from -20 C up to +60 C (depends on working pressure) informacje GE5 seria lekka / order information GE5 light series M A B C D E F G H RA SW e Order-no. 4 12x1, GE5-04-6L x1, GE5-06-8L x1, GE L x1, GE L x1, GE L x1, GE L x GE L x GE L x GE L informacje GE5 seria ciężka / order information GE5 heavy series M A B C D E F G H RA SW nr. art. e Order-no. 4 16x1, GE5-04-8S x1, GE S x1, GE S x1, GE S x1, GE S x GE S x GE S x GE S x GE S /152

27 Zawór kulowy blokowy nierdzewny GE5 / stainless steel block ball valve GE5 *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different korpus stal nierdzewna body stainless steel kula stal nierdzewna ball stainless steel wrzeciono stal nierdzewna stem stainless steel uszczelnienie kuli PTFE ball seat PTFE uszczelnienie wrzeciona NBR stem seal NBR opis Zawór kulowy w wykonaniu blokowym do instalacji wysokociśnieniowych, zakres stosowania zależny od rozmiaru i zastosowanych ów uszczelniających połączenia: gwint wewnętrzny wg. ISO 228 pierścień tnący wg.din EN ISO certyfikat DVGW dla gazów palnych wg. DVGW G260: rozmiar: 4 do 25 ciśnienie robocze: PN100 temperatura pracy: -20 C do+60 C połączenie przez pierścień tnący wg. DIN EN ISO (gwint wewnętrzny wg. ISO 228 do PN16) na żądanie: do dyspozycji inne y uszczelniające: uszczelnienie kuli POM / PTFE uszczelnienie wrzeciona NBR / FKM korpus z otworami montażowymi max. ciśnienie robocze: 500 bar details block ball valve for high pressure applications, range of use depending on dimension and sealing s connectors: female thread acc. to ISO 228 cutting ring acc. to DIN EN ISO DVGW-Certification for burning gases acc. to DVGW G260: normal sizes: 4 25 operating pressure: PN100 temperature range: -20 C +60 C cutting ring connection acc. to DIN EN ISO (female thread acc. ISO 228 up to PN16) on request: other sealing s available: ball seat POM / PTFE stem seal NBR / FKM body with mounting holes max. operating pressure: 500 bar 26/152

28 Zawór kulowy kołnierzowy KS76 / flanged ball valve KS76 KS KS *ZDJĘCIE MOŻE SIĘ RÓŻNIĆ / picture may be different KS korpus żeliwo sferoidalne GJS-400 (25 50 ductile graphite iron GJS-400 (25 50 body z przykręcanymi częściami z S355J2G3) with screwed part made of S355J2G3) kula mosiądz chromowany ball brass hard-chrome plated wrzeciono stal nierdzewna stem stainless steel uszczelnienie kuli PTFE ball sealing PTFE uszczelnienie wrzeciona O-ringi FKM stem sealing O-rings FKM uchwyt odlew Al/Zn (25 100) Al/Zn casting (25 100) handle stal ( ) steel ( ) 27/152

29 opis zawór kulowy kołnierzowy, bez zastosowania silikonu, do zamykania systemów rurowych do mediów płynnych i gazowych w ramach zastosowanych ów rozmiary kołnierza wg. DIN EN 1092 długości konstrukcyjne: F F4 & F5 200 F5 (150 F4 ~10 obustronny zwis kuli) rejestracja DVGW a CE dla płynów łatwopalnych wg. G260: rozmiary: ciśnienie robocze: PN16 temperatury robocze: -20 C až +60 C oznaczenia: AZ,,, PN, DIN DVGW i numer identyfikacyjny na żądanie: certyfikat wg. EN / 3.1 (test wg. DIN 3230 część 5 PG3) konstrukcja z napędem, dowolny kolor (standard: szary podstawowy) details flanged ball valve, silicone-free, to shut off the line system for gaseous and liquid media in line of the s flange dimensions acc. to DIN EN 1092 face-to-face dimensions: F F4 & F5 200 F5 (150 F4 ~10 both-sided ball overlapping) DVGW- and CE- registration for burning gases acc. To DVGW G260: normal sizes: operating pressure: PN16 temperature range: -20 C +60 C marking: AZ, e,, PN, DIN-DVGW and ident-no. on request: test certificate acc. to EN / 3.1 (test acc. to 3230 part 5 PG3) design with actuator, lacquering (standard: gray grounded) 28/152

30 KS76.3 kula ze stali nierdzewnej / KS76.3 ball made of stainless steel korpus żeliwo sferoidalne GJS-400 (25 50 ductile graphite iron GJS-400 (25 50 body z przykręcanymi częściami z S355J2G3) with screwed part made of S355J2G3) kula stal nierdzewna ball stainless steel wrzeciono stal nierdzewna stem stainless steel uszczelnienie kuli PTFE ball sealing PTFE uszczelnienie wrzeciona O-ringi FKM stem sealing O-rings FKM uchwyt odlew Al/Zn (25 100) stal( ) handle Al/Zn casting (25 100) steel ( ) popis zawór kulowy kołnierzowy, bez zastosowania silikonu, do zamykania systemów rurowych do mediów płynnych i gazowych w ramach zastosowanych ów rozmiary kołnierza wg. DIN EN 1092 długości konstrukcyjne: F F4 & F F5 (150 F4 ~10 obustronny zwis kuli) rejestracja DVGW a CE dla płynów łatwopalnych wg. G260:: rozmiary: ciśnienie robocze: PN16 temperatura robocza: -20 C až +60 C zwiększona odporność cieplna HTB +650 C (30min.) dla , PN4 oznaczenia: AZ,,, PN, DIN DVGW i numer identyfikacyjny na żądanie: certyfikat wg. EN / 3.1 (test wg. DIN 3230 część 5 PG3) konstrukcja z napędem dowolny kolor (standard: szary podstawowy) details flanged ball valve, silicone-free, to shut off the line system for gaseous and liquid media in line of the s flange dimensions acc. to DIN EN 1092 face-to-face dimensions: F F4 & F5 200 F5 (150 F4 ~10 both-sided ball overlapping) DVGW and CE registration for burning gases acc. DVGW G260: normal sizes: operating pressure: PN16 temperature range: -20 C +60 C higher thermal resistance HTB +650 C (30min.) for , PN4 marking: AZ, model,, PN, DIN-DVGW and ident-no. on request: test certificate acc. to EN / 3.1 (test acc. to 3230 part 5 PG3) design with actuator lacquering (standard: gray grounded) 29/152
