3 1. Informacje ogólne. Firma Conex Banninger wprowadza do sprzedaży mosiężne kurki kulowe ze znakiem >B< jako uzupełnienie swojej oferty produktów przeznaczonych do wszelkiego rodzaju instalacji. Oferowany przez nas asortyment kurków kulowych o średnicach od ½ do 2 ½ służy do stosowania w instalacjach wody pitnej, instalacjach grzewczych i przemysłowych. 1.1 Potwierdzona jakość. Nasze wieloletnie doświadczenie w branży techniki połączeń oraz konsekwentne stosowanie wytycznych normy PN - EN ISO 9001:2008 gwarantują stały wysoki poziom oferowanego standardu jakości. Oferowane przez nas kurki kulowe >B< Valves podlegają kontroli według różnych europejskich systemów wymogów jakościowych. Kontrole te potwierdzają niezawodność i trwałość użytkową połączeń. Wszystkie posiadane aprobaty przekażemy Państwu na życzenie. 1.2 Materiały i gwinty. Kurki kulowe są produkowane z mosiądzu CuZn40Pb2 (symbol materiału CW617N według normy PN - EN 12165) zgodnie z aprobatą techniczną AT /2015. Składają się z mosiężnego korpusu, chromowanej mosiężnej kuli z pełnym otworem, niklowanego mosiężnego trzpienia, dławika i stalowej dźwigni pokrytej tworzywem. Korpusy kurków mają poniklowane powierzchnie stanowiące dobrą ochronę antykorozyjną. Gwinty przyłączeniowe odpowiadają wymogom normy PN - EN ISO Zasady instalacji. Kurki kulowe należy instalować i eksploatować w pozycji całkowicie otwarty lub w pozycji całkowicie zamknięty. Pozycję otwarcia / zamknięcia kurka uzyskuje się poprzez ruch obrotowy dźwigni o 90. Można je instalować w dowolnym położeniu: w pionie, poziomie lub pod kątem z zapewnieniem miejsca na sterowanie dźwignią. Kurki kulowe nie mogą być stosowane do regulacji wielkości przepływu. Każdorazową pozycję przełączenia wskazuje uchwyt, który jest równoległy do otworu w kuli. Gwinty przyłączeniowe należy uszczelnić za pomocą odpowiedniego środka uszczelniającego. Połączenie należy po zakończonym montażu sprawdzić pod względem szczelności. Kurki nie wymagają zasadniczo konserwacji. Projektowanie, instalowane oraz eksploatację należy wykonać według obowiązujących przepisów branżowych. 3

4 2. Konstrukcja kurka kulowego. 1 Korpus 2 Końcówka wkręcana 3 Uszczelka teflonowa PTFE 4 Kula 5 O-ring z EPDM 6 Dławik 7 Trzpień kurka 8 Nakrętka dławikowa 9 Uchwyt 10 Nakrętka kontrująca 3. Zastosowanie kurków kulowych. 4. Gwarancja. Zastosowanie Medium Firma Conex Banninger udziela 5 letniej gwarancji na kurki kulowe. Łączniki posiadają atest higieniczny PZH oraz aprobatę techniczną. AT /2015. Oświadczenie o niewiążącym charakterze informacji. Ciśnienie bar Temperatura Instalacje sanitarne Woda 25/ C Instalacje grzewcze Woda 25/ C Instalacje chłodnicze Woda, woda/glikol 50/50% 25/ C Instalacje solarne Woda, woda/glikol 50/50% 25/ C Instalacje sprężonego powietrza Sprężone powietrze klasa 1-3 zgodnie z normą ISO / C Proszę zwrócić uwagę, że wszystkie ilustracje, rysunki, dane o wymiarach oraz informacje zawarte w tym katalogu mają charakter niewiążący. Zastrzegamy sobie prawo do dokonywania wszelkiego rodzaju zmian, także bez wcześniejszego specjalnego powiadomienia o tych zmianach. 4

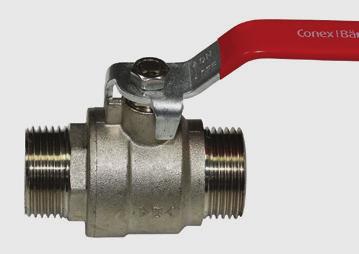

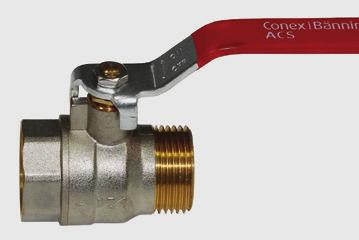

5 5. Asortyment. 5.1 Asortyment kurków PN FFO 1250FMO 1250MMO 1250FFP 1250FMP 1250MMP 1251FMP 1255MHO 5.2 Asortyment kurków PN FFR 1281MFR 1282MMR 1283FFR 1285FFT 1286MFT 1287MMT 5

6 6. Wymiary kurków. 6.1 Wymiary kurków PN Kurek kulowy z rączką nakrętno-nakrętny 1/2" FFO /4" " /4" /2" " Kurek kulowy z rączką nakrętno-wkrętny 1/2" FMO /4" " /4" /2" " Kurek kulowy z rączką wkrętno-wkrętny 1/2" MMO /4" " /4" /2" "

7 1250 Kurek kulowy z motylkiem nakrętno-nakrętny Wymiary L H1 A1 Kod 1/2" FFP /4" " /4" Kurek kulowy z motylkiem nakrętno-wkrętny Wymiary L H1 A1 Kod 1/2" FMP /4" " /4" Kurek kulowy z motylkiem wkrętno-wkrętny Wymiary L H1 A1 Kod 1/2" MMP /4" Kurek kulowy z motylkiem i śrubunkiem 1/2" FMP /4" " /4" Kurek kulowy czerpalny z końcówką do węża 1/2" MHO /4" "

8 6.2 Wymiary kurków PN Kurek kulowy z rączką nakrętno-nakrętny 3/8" FFR /2" /4" " /4" /2" " Kurek kulowy z rączką nakrętno-wkrętny 3/8" MFR /2" /4" " /4" /2" " Kurek kulowy z rączką wkrętno-wkrętny 3/8" MMR /2" /4" " Kurek kulowy z rączką nakrętno-nakrętny ze spustem 1/2" FFR /4" "

9 1285 Kurek kulowy z motylkiem nakrętno-nakrętny Wymiary L H1 A1 Kod 3/8" FFT /2" /4" " Kurek kulowy z motylkiem nakrętno-wkrętny Wymiary L H1 A1 Kod 3/8" MFT /2" /4" " Kurek kulowy z motylkiem wkrętno-wkrętny Wymiary L H1 A1 Kod 3/8" MMT /2" /4" "

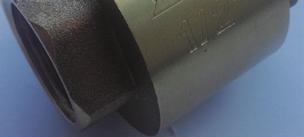

10 Zawór zwrotny. 1.Informacje ogólne. Zawór zwrotny ze sprężyną służy do utrzymania stałego kierunku przepływu wody w instalacji. W przypadku zmiany kierunku przepływu zawór automatycznie się zamyka. Zawory zwrotne znajdują zastosowanie w instalacjach wodnych i centralnego ogrzewanaia. Mogą być montowane w instalacji w dowolnym położeniu. 2.Budowa. Zawór charakteryzuje się prostą i zwartą budową. Korpus wykonany jest w procesie kucia z wysokiej jakości mosiądzu symbolu CuZn40Pb2, zgodnie z wymaganiami normy PN - EN ( numer materiału CW617N ). Gwinty przyłączeniowe wewnętrzne odpowiadają wymogom normy PN - EN ISO Zakres średnic obejmuje od ½ do 2. Tabela Budowa i materiał. Numer Nazwa części Materiał 1 Gniazdo Mosiądz 2 Korpus Mosiądz 3 Dysk Tworzywo ABS 4 Uszczelka Tworzywo PTFE 5 Trzpień Tworzywo ABS 6 Sprężyna Stal nierdzewna 3. Parametry pracy. Temperatura od -10 C do 90 C Maksymalne ciśnienie 10 bar 4. Gwarancja. Firma Conex Banninger udziela 5 letniej gwarancji na zawory zwrotne. 10

5. Asortyment. Zawór zwrotny 1450 6. Wymiary.

145010FF0120606 3/4 G3/4 48 41,5 22 145010FF0120808 1 G 1 57,5

11 5. Asortyment. Zawór zwrotny Wymiary. Kod Wymiar G L D A FF /2 G1/ , FF /4 G3/ , FF G 1 57, FF /4 G 1 1/4 66, FF /2 G1 1/2 72,

12 Filtr skośny. 1.Informacje ogólne. Filtr skośny służy do filtrowania zanieczyszczeń mechanicznych z przepływającego medium w instalacji. Znajdują zastosowanie w instalacjach wodnych i centralnego ogrzewanaia. Filtry muszą być montowane w instalacji tak aby końcówka z filtrem była zawsze skierowana do dołu. 2.Budowa. Filtr charakteryzuje się prostą i zwartą budową. Korpus wykonany jest w procesie kucia z wysokiej jakości mosiądzu symbolu CuZn40Pb2, zgodnie z wymaganiami normy PN - EN ( numer materiału CW617N ). Gwinty przyłączeniowe wewnętrzne odpowiadają wymogom normy PN - EN ISO Tabela Budowa i materiał. Numer Nazwa części Materiał 1 Korpus Mosiądz 2 Pokrywa Mosiądz 3 Filtr siatkowy Stal nierdzewna 4 Uszczelka Tworzywo PTFE 3. Parametry pracy. Temperatura od 10 C do 100 C Maksymalne ciśnienie 25 bar 4. Gwarancja. Firma Conex Banninger udziela 5 letniej gwarancji na filtry skośne. 12

5. Asortyment. Filtr skośny 1802 6. Wymiary.

58 34 14,7 15 26 14 10 180210FF0160606 3/4 G3/4 70

25 38 22 12 145010FF0101010 1 1/4 G 1 1/4 96 57 20

13 5. Asortyment. Filtr skośny Wymiary. Kod Wymiar G L D A B C D E FF /2 G1/ , FF /4 G3/ , FF G , FF /4 G 1 1/ FF /2 G1 1/

14 Notatki 14

15 Notatki 15
