1 ISO 9001 P R Z E D S I Ę B I O R S T W O PRODUKCYJNO - USŁUGOWO HANDLOWE KOMA Sp. z o.o ŚWIDNICA, WILKANOWO ul. KUKUŁCZA 1 tel. /fax ; tel.: fax: , koma@koma.zgora.pl, sprzedaż@koma.zgora.pl Instrukcja użytkowania gazowej zasilanej gazem palnym propanem lub propanbutanem oraz powietrzem z atmosfery wydanie 1, marzec 2013

2

3 Instrukcja użytkowania gazowej SPIS TREŚCI 1. Budowa palnika Przeznaczenie Urządzenia zabezpieczające Wyposażenie przyłączane do gazowej Przygotowanie gazowej do pracy Instrukcja obsługi gazowej Instrukcja bezpieczeństwa Naprawy Konserwacja i przeglądy okresowe Produkowany asortyment Karta gwarancyjna

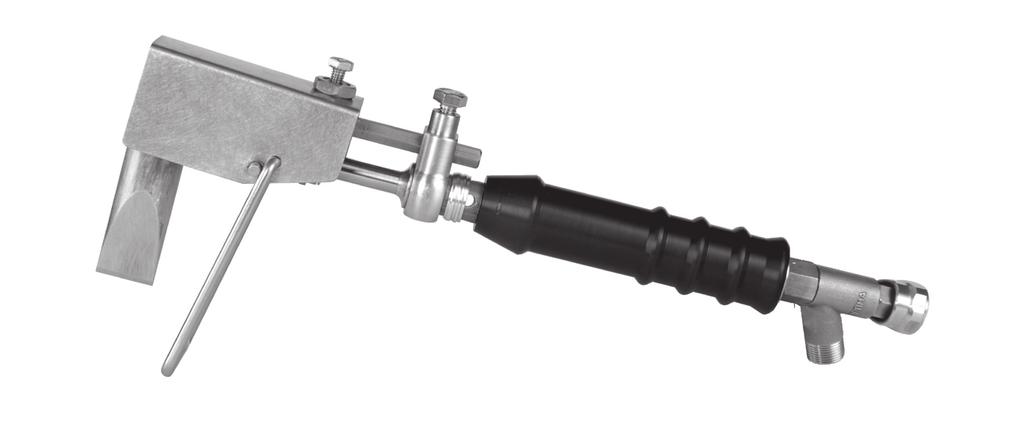

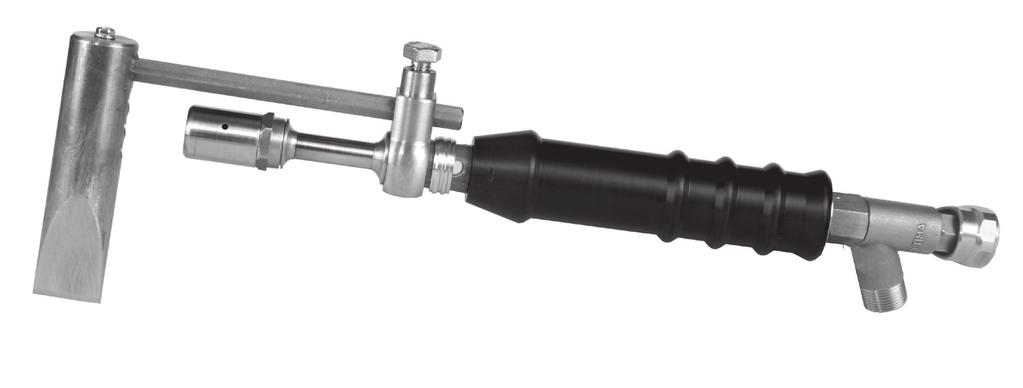

4 Asortyment Instrukcja oferowany użytkowania przez PPUH gazowej KOMA z pełną ofertą można zapoznać się na stronie 1. Budowa palnika Ogólny widok palnika gazowej przedstawiony jest na rys. 1. Nazwy podstawowych części składowych zestawiono w tablicy 1. Tablica 1 pozycja wg rys. nr 1 1 pokrętło zaworu 2 korpus GK2 3 nakrętka M12X1 końcówki obrotowej 4 rączka kolby 5 tuleja łącząca 6 pierścień 7 śruba M8X16 8 korpus GK2 9 trzpień dystansowy 10 końcówka lutująca GK2 11 dyfuzor 12 dysza kierunkowa 13 gniazdo dyszy kierunkowej 14 łącznik krótki 15 tuleja korpusu nazwa Rys. 1. Budowa gazowej kolby lutowniczej

5 Instrukcja użytkowania gazowej 2. Przeznaczenie Gazowa kolba lutownicza GK2 przeznaczona jest do wykonywania połączeń elementów metalowych spoinami miękkimi cynowo-ołowianymi lub ołowiano-kadmowymi. Zastosowanie obrotowego korpusu GK2 umożliwia odpowiednie układanie się przyłączonego węża propan-butan co ułatwia w znacznym stopniu wykonywanie pracy. Na życzenie klienta gazowa kolba lutownicza może być wyposażona w osłonę końcówki lutującej. Osłonę z klamrą zamocowaną na gazowej kolbie lutowniczej GK2 pokazuje rysunek Rys. 2. Poz. 1 osłona, poz. 2 klamra

6 Asortyment Instrukcja oferowany użytkowania przez PPUH gazowej KOMA z pełną ofertą można zapoznać się na stronie 3. Urządzenia zabezpieczające Do prawidłowego działania gazowej i jej bezpiecznej eksploatacji zastosowane są reduktory z bezpiecznikiem (912L lub M50V/ST). 4. Wyposażenie przyłączane do gazowej - wąż gumowy (wg EN 559:1994. Urządzenia gazowe do spawania. Węże gumowe do spawania, cięcia i metod pokrewnych), o barwie pomarańczowej i długości 3 m, zamocowany do korpusu GK2 złączką G3/8L wg PN-92/M-69260, służący do doprowadzenia gazu od reduktora umocowanego na butli z gazem palnym do palnika; wąż oznaczony jest znakiem bezpieczeństwa B w oparciu o certyfikat Polskiego Centrum Badań i Certyfikacji, - reduktor o regulacji kpa z wbudowanym zaworem zabezpieczającym przed skutkami uszkodzenia węża przeznaczony do obniżania zmiennego ciśnienia wlotowego i utrzymania na możliwie stałym poziomie ciśnienia wylotowego; króciec wylotowy reduktora połączony jest z wężem gumowym, którego drugi koniec połączony jest z korpusem GK2, - do zabezpieczenia węża gumowego przed zsuwaniem się z króćców zastosowano specjalistyczne opaski produkowane przez firmę KOMA. 5. Przygotowanie gazowej do pracy Przed rozpoczęciem pracy należy wykonać następujące czynności: 5.1 sprawdzić stan techniczny zaworu i uszczelek na zaworze butli, w przypadku braku lub uszkodzeń zaniechać użytkowania butli, 5.2 skompletować: gazową kolbę lutowniczą GK2 + wąż + reduktor, 5.3 dokręcić reduktor do zaworu butli i mocno dokręcić nakrętkę, 5.4 zakręcić pokrętłem zawór w korpusie GK2, 5.5 powoli otworzyć zawór butli z gazem, 5.6 w przypadku wyczucia zapachu gazu należy sprawdzić szczelność połączeń, 5.7 odkręcić pokrętłem zawór w korpusie GK2 i zapalić palnik, 5.8 wyregulować pokrętłem żądaną ilość gazu wypływającego z dyszy palnika i pierścieniem żądaną ilość powietrza przesuwając go wzdłuż kolby przesłaniając i odsłaniając otwory wlotu powietrza tulei łączącej Palnik wyregulowany w sposób opisany w pkt 5 jest przygotowany do eksploatacji.

7 Instrukcja użytkowania gazowej 6. Instrukcja obsługi gazowej Palnik powinien być obsługiwany wyłącznie przez pracowników przeszkolonych przez pracodawcę w zakresie prawidłowej i bezpiecznej eksploatacji. Przerwy w pracy: - w przypadku długich przerw w pracy palnika należy postąpić jak w czasie zakończenia pracy z palnikiem. Zakończenie pracy palnika: - zakręcić zawór butlowy, - odczekać aż zgaśnie płomień palnika, - zakręcić pokrętłem zawór w korpusie GK2, - odkręcić przyłącza znajdujące się na końcach węża gumowego, - odkręcić reduktor butlowy, zwinąć przewód i odłożyć palnik w bezpieczne miejsce, przeznaczone do jego przechowywania. 7. Instrukcja bezpieczeństwa: - palnik powinien być obsługiwany wyłącznie przez pracowników przeszkolonych przez pracodawcę w zakresie prawidłowej i bezpiecznej eksploatacji palnika, - przygotowanie palnika do pracy musi nastąpić zgodnie z pkt. 5 niniejszej instrukcji, - w przypadku pracy w pomieszczeniach zamkniętych musi być zainstalowana sprawnie działająca instalacja wentylacji ogólnej, w czasie pracy palnika nie wolno kierować płomienia na wąż gumowy doprowadzający propan-butan do korpusu GK2 ani na butlę z propanem-butanem znajdującą się na stanowisku pracy, - zabrania się używania palnika w pobliżu zbiorników z paliwem, materiałami łatwopalnymi, materiałami wybuchowymi itp., - zabrania się używania palnika pod maską komory silnikowej pojazdów kołowych itp., - w przypadku stwierdzenia nieszczelności zaworów lub połączeń elementów palnika, należy zakończyć pracę i usunąć przyczynę nieszczelności, - szczelności palnika i węża gumowego nie wolno sprawdzać płomieniem, - palnik i wąż gumowy nie może być poddawany przez dłuższe okresy działaniu promieni słonecznych lub innych źródeł ciepła ze względu na przyspieszenie procesu starzenia elementów gumowych palnika, - w przypadku stwierdzenia uszkodzeń mechanicznych lub zestarzałych elementów gumowych należy bezwzględnie dokonać ich zamiany na nowe, - w czasie przerw w eksploatacji palnika musi on być przechowywany w miejscu wyznaczonym przez pracodawcę, które spełnia wszystkie wymogi aktualnych przepisów BHP i p-poż.

8 Asortyment Instrukcja oferowany użytkowania przez PPUH gazowej KOMA z pełną ofertą można zapoznać się na stronie 8. Naprawy W przypadku stwierdzenia uszkodzenia którejkolwiek części składowej palnika, należy dostarczyć palnik do producenta lub dokonać naprawy przez pracownika wykwalifikowanego i upoważnionego przez pracodawcę do tego celu. Uszkodzone części palnika należy wymienić na nowe, oryginalne, wyprodukowane przez producenta. Zabronione jest stosowanie części zamiennych wykonywanych we własnym zakresie lub pochodzących od innych dostawców. 9. Konserwacja i przeglądy okresowe Palnik należy po zakończeniu pracy przechowywać w wyznaczonym do tego celu miejscu, uniemożliwiającym uszkodzenie palnika w czasie jego przechowywania i posługiwanie się palnikiem przez osoby nieupoważnione. Po każdym tygodniu pracy należy : - poszczególne podzespoły palnika dokładnie oczyścić i sprawdzić ich stan techniczny - części wykazujące niedopuszczalne zużycie wymienić na nowe - sprawdzić szczelność palnika

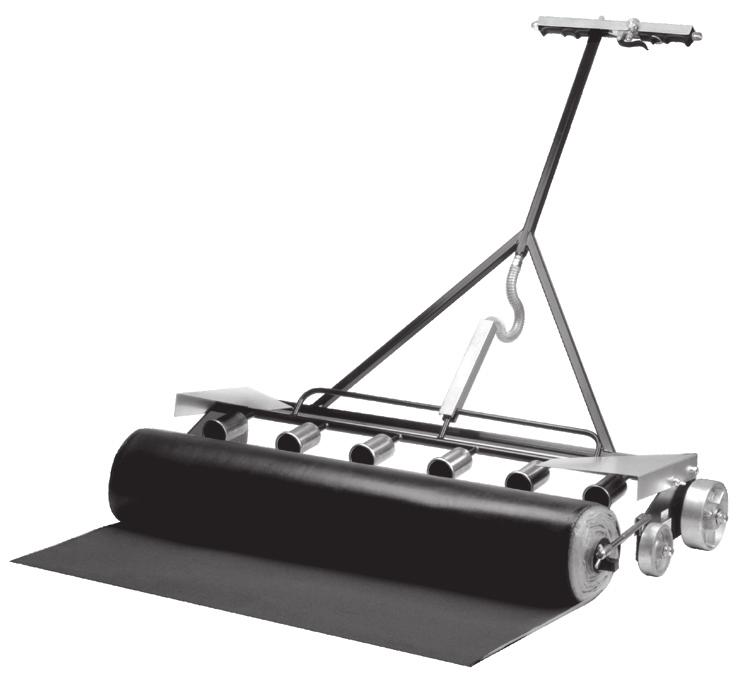

9 LINIA SPECJAL Asortyment Instrukcja oferowany użytkowania przez PPUH gazowej KOMA z pełną ofertą można zapoznać się na stronie Palnik jednodyszowy SPECJAL PJ-SP 50/60 (L-200, L-500, L-600, L-700) Palnik czterodyszowy odwrócony W4-0 Palnik czterodyszowy W4 200 mm 500 mm 600 mm 700 mm LINIA KOMA Palnik jednodyszowy PJ-PRO 50/60 (L-200, L-500, L-600, L-700) Palnik dwudyszowy D2 Palnik sześciodyszowy W6 Palnik czterodyszowy D4 Palnik o szerokim zasięgu płomienia P4 Palnik Turbo PT1 Palnik sześciodyszowy WP6/7 z wysięgnikiem do rozwijania papy Palnik do obróbek PO-1 LINIA OPTIMA Palnik jednodyszowy OPTIMA PJ-OPT 50/60 (L-200, L-500, L-600, L-700) Palnik do zakładek z rolką dociskową PZW Palnik cyklonowy OPTIMA PC-OPT Palnik do zakładek PZ1

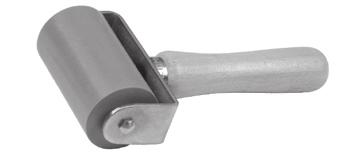

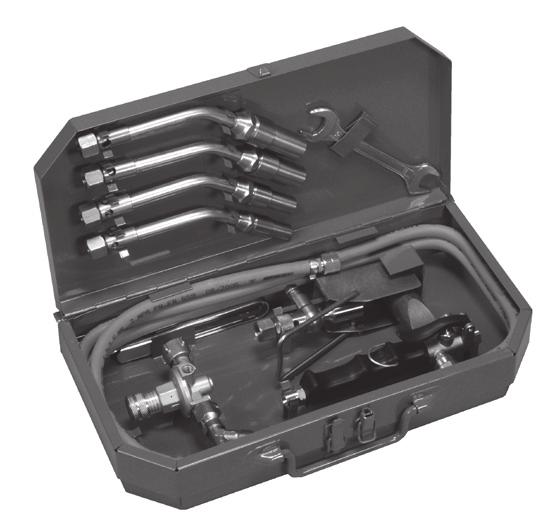

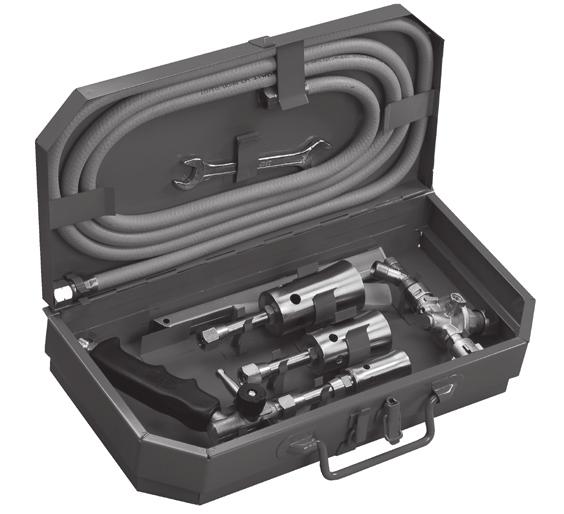

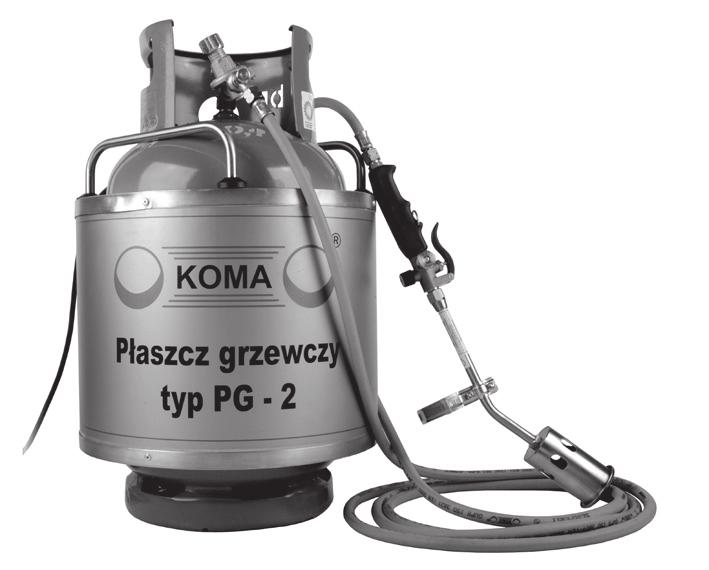

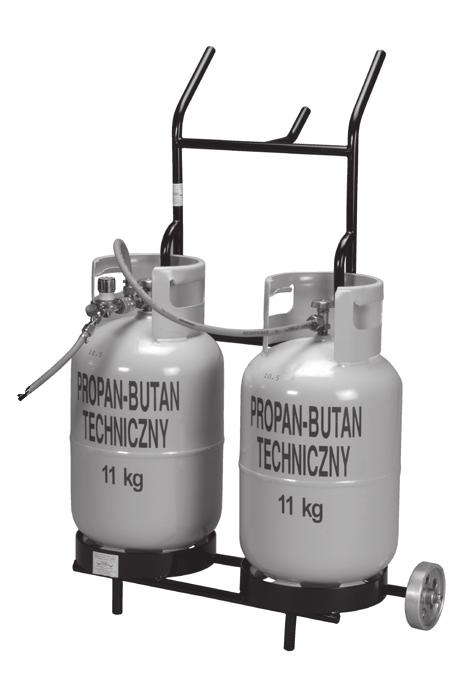

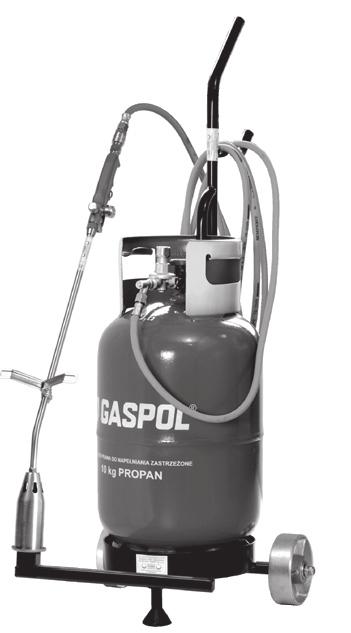

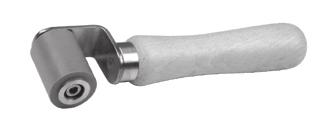

10 Asortyment Instrukcja oferowany użytkowania przez PPUH gazowej KOMA z pełną ofertą można zapoznać się na stronie Wózek do transportu butli WTB-1 Wózek do transportu butli WTB-2 Płaszcz grzewczy PG-2 Rozwijacze do papy Wałek dociskowy R1 R3 W1 W2 Wałek dociskowy ręczny WR1 Wałek dociskowy ręczny WR2 Palnik pistoletowy PP-1 Zestaw do lutowania miękkiego i cyklonowego ZL1 - ZLM1 + ZLC1

11 Instrukcja użytkowania gazowej kolby lutowniczej NOWOŚĆ GK2 PALNIKI TYTANOWE PJ-SP TYTAN Wielogodzinna praca palnikiem wymaga dużego wysiłku fizycznego. Aby poprawić komfort pracy dekarza, proponujemy linię ULTRA LEKKICH palników tytanowych. Dyfuzor wykonany z tytanu jest o około 50% lżejszy od standardowego wykonanego ze stali nierdzewnej, a jednocześnie zachowuje dużą odporność na temperaturę, korozję i uszkodzenia mechaniczne. Zastosowanie nowego rozwiązania w znacznym stopniu zmniejsza wagę palnika - minimalizując wysiłek fizyczny i zwiększając komfort pracy. Palnik jednodyszowy SPECJAL TYTAN PJ-SP TYTAN 50 długość łącznika mm 700 mm zużycie gazu - 2,8 kg/h** moc cieplna - 90 kw dyfuzor - 50 mm reduktor - typ M50-V/ST wąż gumowy - 10 mb rękojeść zakończona szybkozłączką L200 L500 L600 L mm 500 mm 600 mm 700 mm ergonomiczne ultra lekkie

12 PPHU KOMA Sp. z o.o ŚWIDNICA, WILKANOWO ul. KUKUŁCZA 1 tel. /fax tel.: fax: , koma@koma.zgora.pl, sprzedaż@koma.zgora.pl KARTA GWARANCYJNA gazowej Data produkcji: Data sprzedaży: Uwagi: WARUNKI GWARANCJI: 1. Producent zapewnia użytkownika o dobrej jakości sprzętu na który wydana jest niniejsza karta gwarancyjna. 2. Okres gwarancji trwa 12 miesięcy od daty sprzedaży. 3. Wszystkie naprawy dokonuje producent. 4. Koszty przesyłki pocztowej ponosi producent tylko w przypadku uznania naprawy jako gwarancyjnej. 5. Obowiązki gwaranta i uprawnienia posiadacza sprzętu wynikające z gwarancji są ustalone w Załączniku do Uchwały Nr 71 RM z 13 czerwca 1983r. data-podpis-pieczęć osoby kontrolującej
