PROJEKT TECHNICZNY DPS JEDLINA W MIENI MIENIA 300, CEGŁÓW. MIENIA 300, CEGŁÓW dz. nr geod. 681/2. Imię i nazwisko Nr uprawnień Podpis

Transkrypt

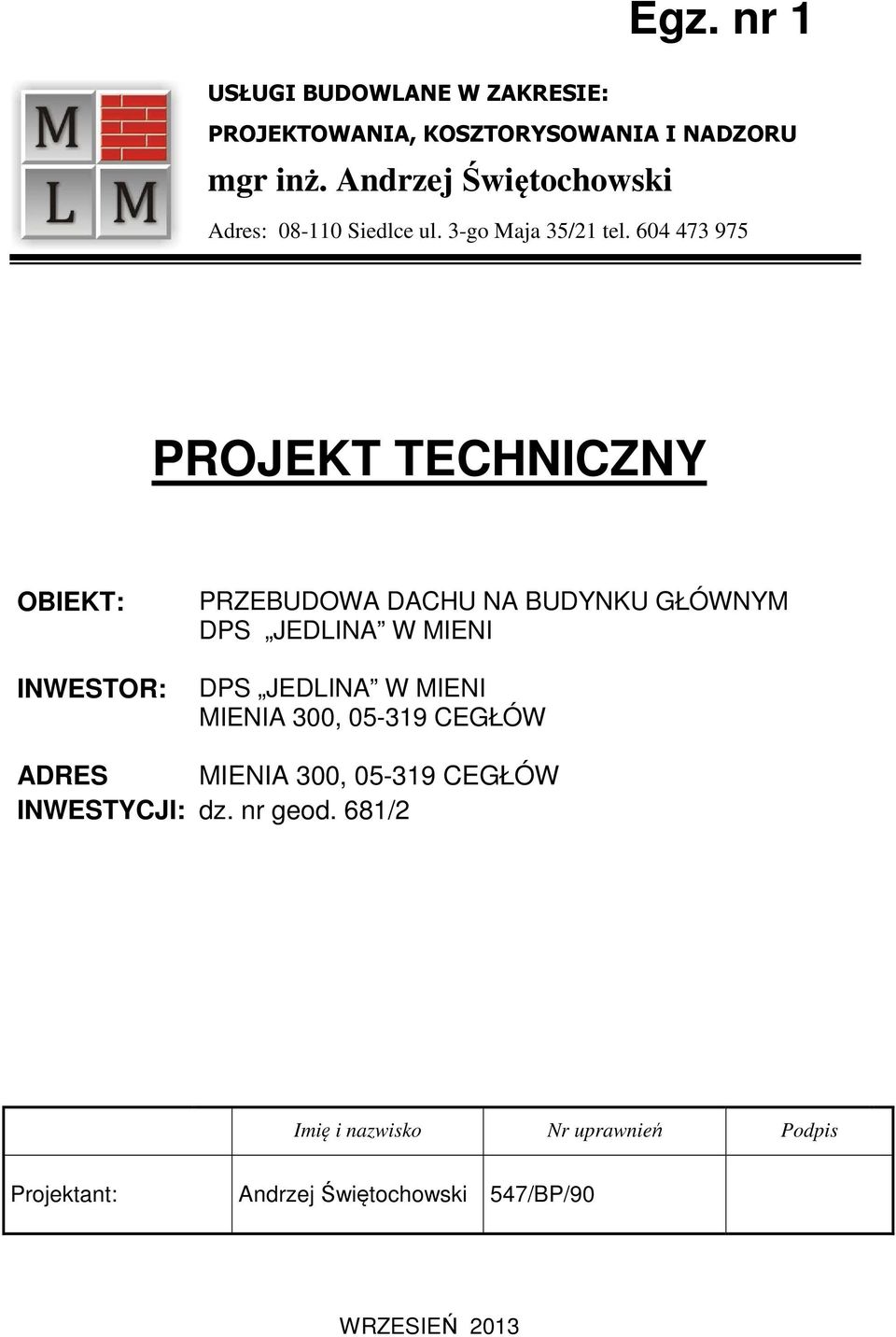

1 Egz. nr 1 USŁUGI BUDOWLANE W ZAKRESIE: PROJEKTOWANIA, KOSZTORYSOWANIA I NADZORU mgr inż. Andrzej Świętochowski Adres: Siedlce ul. 3-go Maja 35/21 tel PROJEKT TECHNICZNY OBIEKT: INWESTOR: PRZEBUDOWA DACHU NA BUDYNKU GŁÓWNYM DPS JEDLINA W MIENI DPS JEDLINA W MIENI MIENIA 300, CEGŁÓW ADRES INWESTYCJI: MIENIA 300, CEGŁÓW dz. nr geod. 681/2 Imię i nazwisko Nr uprawnień Podpis Projektant: Andrzej Świętochowski 547/BP/90 WRZESIEŃ 2013

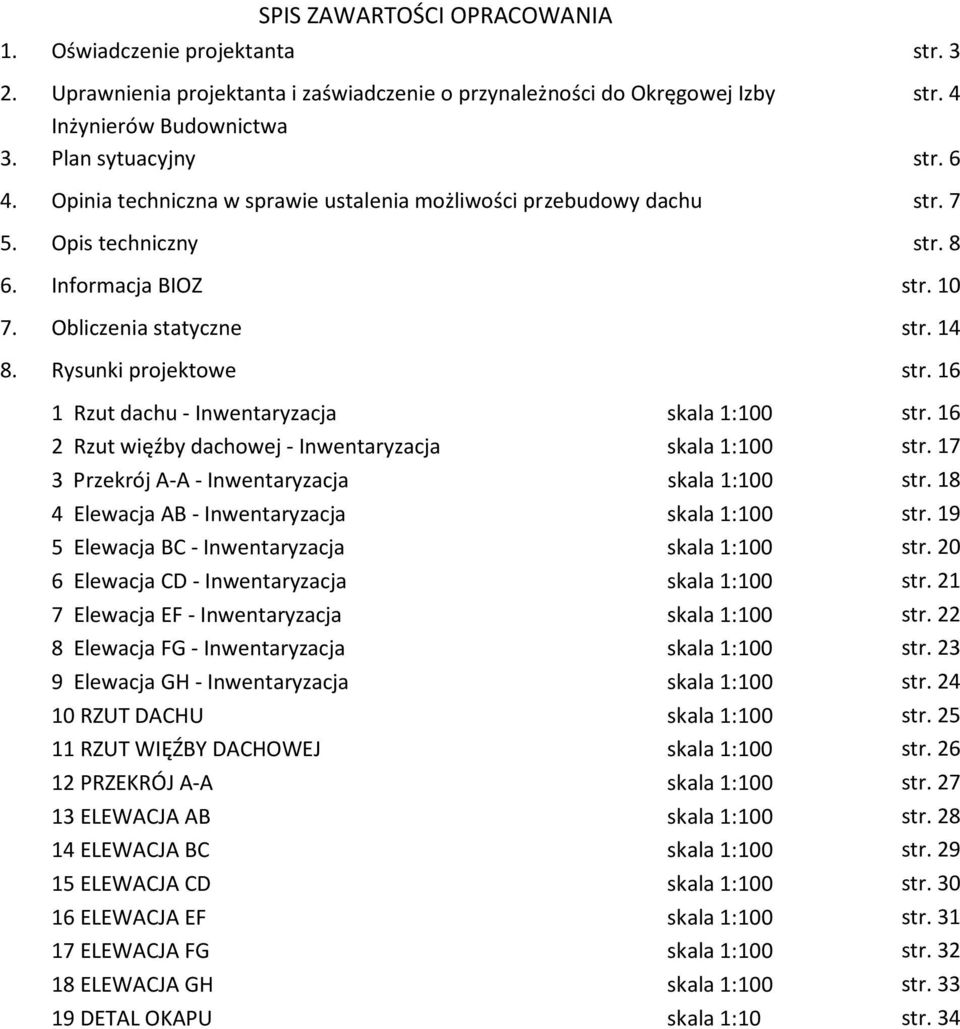

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Oświadczenie projektanta str Uprawnienia projektanta i zaświadczenie o przynależności do Okręgowej Izby str. 4 Inżynierów Budownictwa 3. Plan sytuacyjny str Opinia techniczna w sprawie ustalenia możliwości przebudowy dachu str Opis techniczny str Informacja BIOZ str Obliczenia statyczne str Rysunki projektowe str Rzut dachu - Inwentaryzacja skala 1:100 str Rzut więźby dachowej - Inwentaryzacja skala 1:100 str Przekrój A-A - Inwentaryzacja skala 1:100 str Elewacja AB - Inwentaryzacja skala 1:100 str Elewacja BC - Inwentaryzacja skala 1:100 str Elewacja CD - Inwentaryzacja skala 1:100 str Elewacja EF - Inwentaryzacja skala 1:100 str Elewacja FG - Inwentaryzacja skala 1:100 str Elewacja GH - Inwentaryzacja skala 1:100 str RZUT DACHU skala 1:100 str RZUT WIĘŹBY DACHOWEJ skala 1:100 str PRZEKRÓJ A-A skala 1:100 str ELEWACJA AB skala 1:100 str ELEWACJA BC skala 1:100 str ELEWACJA CD skala 1:100 str ELEWACJA EF skala 1:100 str ELEWACJA FG skala 1:100 str ELEWACJA GH skala 1:100 str DETAL OKAPU skala 1:10 str. 34

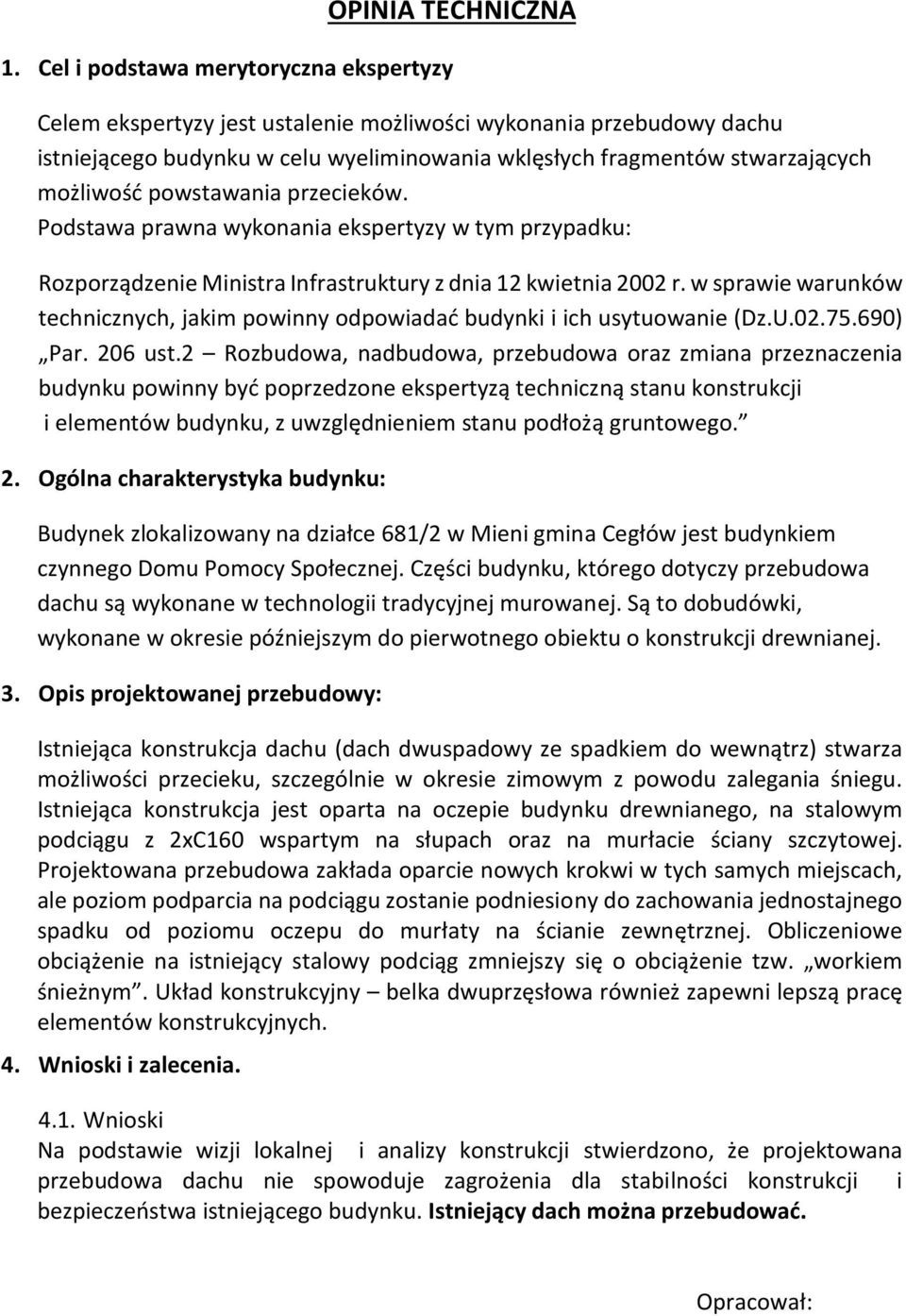

3 OPINIA TECHNICZNA 1. Cel i podstawa merytoryczna ekspertyzy Celem ekspertyzy jest ustalenie możliwości wykonania przebudowy dachu istniejącego budynku w celu wyeliminowania wklęsłych fragmentów stwarzających możliwość powstawania przecieków. Podstawa prawna wykonania ekspertyzy w tym przypadku: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U ) Par. 206 ust.2 Rozbudowa, nadbudowa, przebudowa oraz zmiana przeznaczenia budynku powinny być poprzedzone ekspertyzą techniczną stanu konstrukcji i elementów budynku, z uwzględnieniem stanu podłożą gruntowego. 2. Ogólna charakterystyka budynku: Budynek zlokalizowany na działce 681/2 w Mieni gmina Cegłów jest budynkiem czynnego Domu Pomocy Społecznej. Części budynku, którego dotyczy przebudowa dachu są wykonane w technologii tradycyjnej murowanej. Są to dobudówki, wykonane w okresie późniejszym do pierwotnego obiektu o konstrukcji drewnianej. 3. Opis projektowanej przebudowy: Istniejąca konstrukcja dachu (dach dwuspadowy ze spadkiem do wewnątrz) stwarza możliwości przecieku, szczególnie w okresie zimowym z powodu zalegania śniegu. Istniejąca konstrukcja jest oparta na oczepie budynku drewnianego, na stalowym podciągu z 2xC160 wspartym na słupach oraz na murłacie ściany szczytowej. Projektowana przebudowa zakłada oparcie nowych krokwi w tych samych miejscach, ale poziom podparcia na podciągu zostanie podniesiony do zachowania jednostajnego spadku od poziomu oczepu do murłaty na ścianie zewnętrznej. Obliczeniowe obciążenie na istniejący stalowy podciąg zmniejszy się o obciążenie tzw. workiem śnieżnym. Układ konstrukcyjny belka dwuprzęsłowa również zapewni lepszą pracę elementów konstrukcyjnych. 4. Wnioski i zalecenia Wnioski Na podstawie wizji lokalnej i analizy konstrukcji stwierdzono, że projektowana przebudowa dachu nie spowoduje zagrożenia dla stabilności konstrukcji i bezpieczeństwa istniejącego budynku. Istniejący dach można przebudować. Opracował:

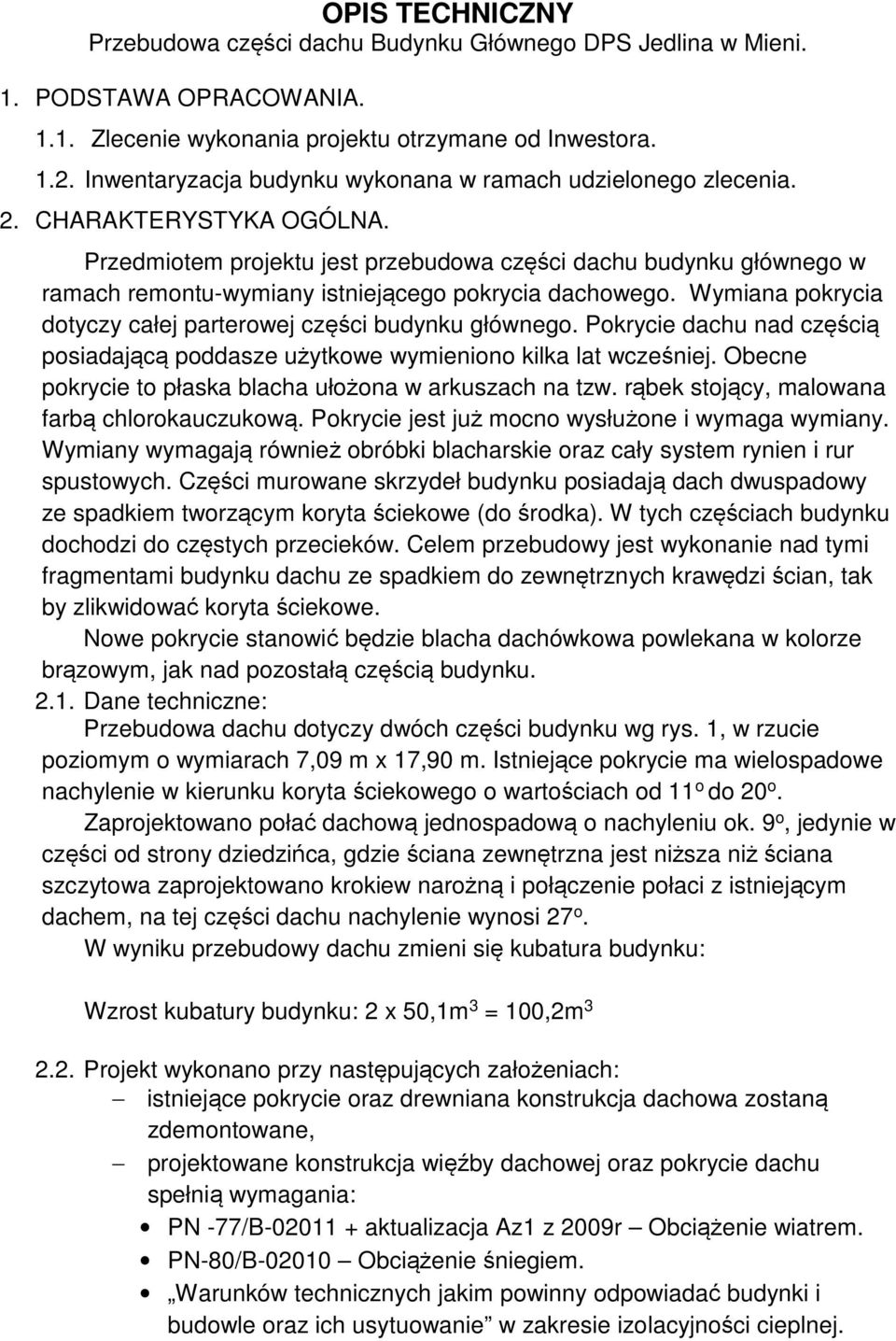

4 OPIS TECHNICZNY Przebudowa części dachu Budynku Głównego DPS Jedlina w Mieni. 1. PODSTAWA OPRACOWANIA Zlecenie wykonania projektu otrzymane od Inwestora Inwentaryzacja budynku wykonana w ramach udzielonego zlecenia. 2. CHARAKTERYSTYKA OGÓLNA. Przedmiotem projektu jest przebudowa części dachu budynku głównego w ramach remontu-wymiany istniejącego pokrycia dachowego. Wymiana pokrycia dotyczy całej parterowej części budynku głównego. Pokrycie dachu nad częścią posiadającą poddasze użytkowe wymieniono kilka lat wcześniej. Obecne pokrycie to płaska blacha ułożona w arkuszach na tzw. rąbek stojący, malowana farbą chlorokauczukową. Pokrycie jest już mocno wysłużone i wymaga wymiany. Wymiany wymagają również obróbki blacharskie oraz cały system rynien i rur spustowych. Części murowane skrzydeł budynku posiadają dach dwuspadowy ze spadkiem tworzącym koryta ściekowe (do środka). W tych częściach budynku dochodzi do częstych przecieków. Celem przebudowy jest wykonanie nad tymi fragmentami budynku dachu ze spadkiem do zewnętrznych krawędzi ścian, tak by zlikwidować koryta ściekowe. Nowe pokrycie stanowić będzie blacha dachówkowa powlekana w kolorze brązowym, jak nad pozostałą częścią budynku Dane techniczne: Przebudowa dachu dotyczy dwóch części budynku wg rys. 1, w rzucie poziomym o wymiarach 7,09 m x 17,90 m. Istniejące pokrycie ma wielospadowe nachylenie w kierunku koryta ściekowego o wartościach od 11 o do 20 o. Zaprojektowano połać dachową jednospadową o nachyleniu ok. 9 o, jedynie w części od strony dziedzińca, gdzie ściana zewnętrzna jest niższa niż ściana szczytowa zaprojektowano krokiew narożną i połączenie połaci z istniejącym dachem, na tej części dachu nachylenie wynosi 27 o. W wyniku przebudowy dachu zmieni się kubatura budynku: Wzrost kubatury budynku: 2 x 50,1m 3 = 100,2m Projekt wykonano przy następujących założeniach: istniejące pokrycie oraz drewniana konstrukcja dachowa zostaną zdemontowane, projektowane konstrukcja więźby dachowej oraz pokrycie dachu spełnią wymagania: PN -77/B aktualizacja Az1 z 2009r Obciążenie wiatrem. PN-80/B Obciążenie śniegiem. Warunków technicznych jakim powinny odpowiadać budynki i budowle oraz ich usytuowanie w zakresie izolacyjności cieplnej.

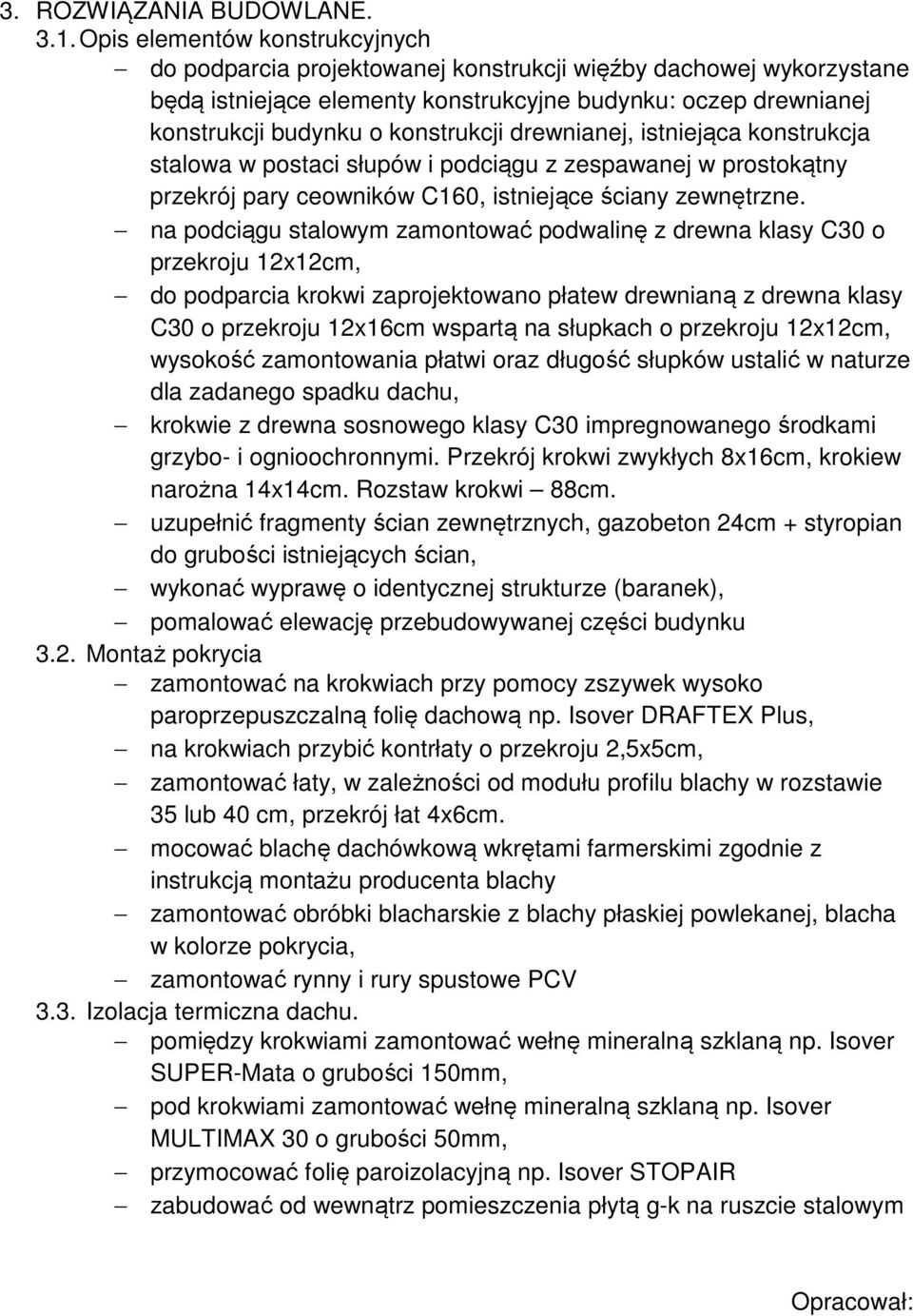

5 3. ROZWIĄZANIA BUDOWLANE Opis elementów konstrukcyjnych do podparcia projektowanej konstrukcji więźby dachowej wykorzystane będą istniejące elementy konstrukcyjne budynku: oczep drewnianej konstrukcji budynku o konstrukcji drewnianej, istniejąca konstrukcja stalowa w postaci słupów i podciągu z zespawanej w prostokątny przekrój pary ceowników C160, istniejące ściany zewnętrzne. na podciągu stalowym zamontować podwalinę z drewna klasy C30 o przekroju 12x12cm, do podparcia krokwi zaprojektowano płatew drewnianą z drewna klasy C30 o przekroju 12x16cm wspartą na słupkach o przekroju 12x12cm, wysokość zamontowania płatwi oraz długość słupków ustalić w naturze dla zadanego spadku dachu, krokwie z drewna sosnowego klasy C30 impregnowanego środkami grzybo- i ognioochronnymi. Przekrój krokwi zwykłych 8x16cm, krokiew narożna 14x14cm. Rozstaw krokwi 88cm. uzupełnić fragmenty ścian zewnętrznych, gazobeton 24cm + styropian do grubości istniejących ścian, wykonać wyprawę o identycznej strukturze (baranek), pomalować elewację przebudowywanej części budynku 3.2. Montaż pokrycia zamontować na krokwiach przy pomocy zszywek wysoko paroprzepuszczalną folię dachową np. Isover DRAFTEX Plus, na krokwiach przybić kontrłaty o przekroju 2,5x5cm, zamontować łaty, w zależności od modułu profilu blachy w rozstawie 35 lub 40 cm, przekrój łat 4x6cm. mocować blachę dachówkową wkrętami farmerskimi zgodnie z instrukcją montażu producenta blachy zamontować obróbki blacharskie z blachy płaskiej powlekanej, blacha w kolorze pokrycia, zamontować rynny i rury spustowe PCV 3.3. Izolacja termiczna dachu. pomiędzy krokwiami zamontować wełnę mineralną szklaną np. Isover SUPER-Mata o grubości 150mm, pod krokwiami zamontować wełnę mineralną szklaną np. Isover MULTIMAX 30 o grubości 50mm, przymocować folię paroizolacyjną np. Isover STOPAIR zabudować od wewnątrz pomieszczenia płytą g-k na ruszcie stalowym Opracował:

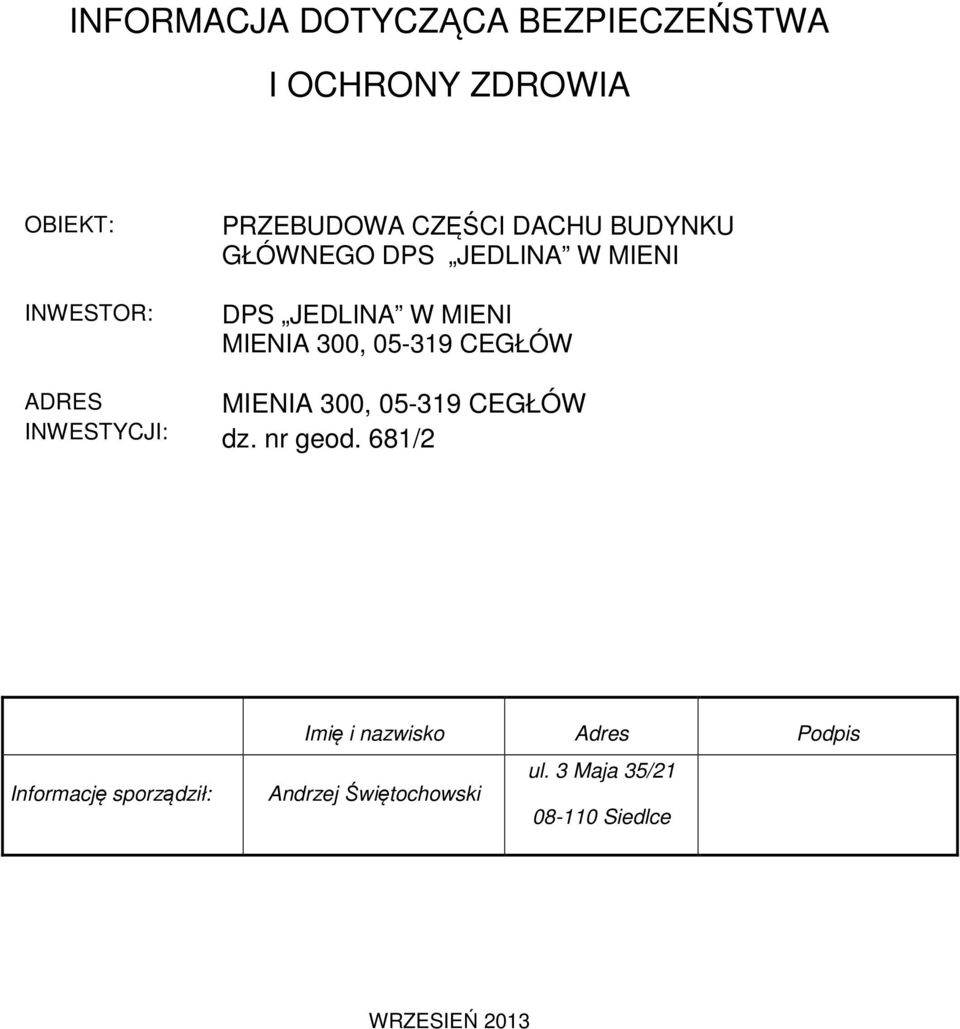

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: INWESTOR: ADRES INWESTYCJI: PRZEBUDOWA CZĘŚCI DACHU BUDYNKU GŁÓWNEGO DPS JEDLINA W MIENI DPS JEDLINA W MIENI MIENIA 300, CEGŁÓW MIENIA 300, CEGŁÓW dz. nr geod. 681/2 Informację sporządził: Imię i nazwisko Adres Podpis ul. 3 Maja 35/21 Andrzej Świętochowski Siedlce WRZESIEŃ 2013

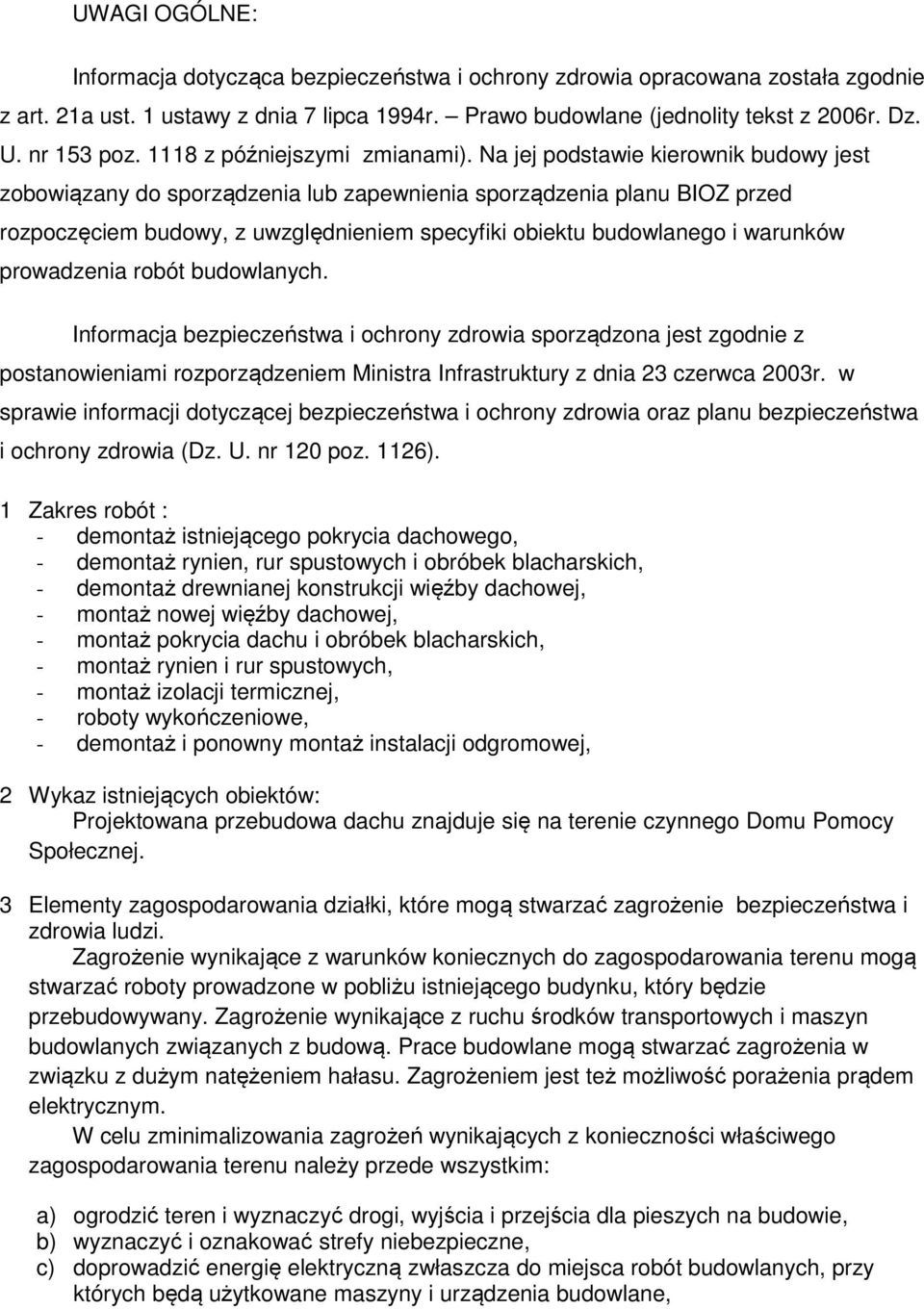

7 UWAGI OGÓLNE: Informacja dotycząca bezpieczeństwa i ochrony zdrowia opracowana została zgodnie z art. 21a ust. 1 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst z 2006r. Dz. U. nr 153 poz z późniejszymi zmianami). Na jej podstawie kierownik budowy jest zobowiązany do sporządzenia lub zapewnienia sporządzenia planu BIOZ przed rozpoczęciem budowy, z uwzględnieniem specyfiki obiektu budowlanego i warunków prowadzenia robót budowlanych. Informacja bezpieczeństwa i ochrony zdrowia sporządzona jest zgodnie z postanowieniami rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 poz. 1126). 1 Zakres robót : - demontaż istniejącego pokrycia dachowego, - demontaż rynien, rur spustowych i obróbek blacharskich, - demontaż drewnianej konstrukcji więźby dachowej, - montaż nowej więźby dachowej, - montaż pokrycia dachu i obróbek blacharskich, - montaż rynien i rur spustowych, - montaż izolacji termicznej, - roboty wykończeniowe, - demontaż i ponowny montaż instalacji odgromowej, 2 Wykaz istniejących obiektów: Projektowana przebudowa dachu znajduje się na terenie czynnego Domu Pomocy Społecznej. 3 Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Zagrożenie wynikające z warunków koniecznych do zagospodarowania terenu mogą stwarzać roboty prowadzone w pobliżu istniejącego budynku, który będzie przebudowywany. Zagrożenie wynikające z ruchu środków transportowych i maszyn budowlanych związanych z budową. Prace budowlane mogą stwarzać zagrożenia w związku z dużym natężeniem hałasu. Zagrożeniem jest też możliwość porażenia prądem elektrycznym. W celu zminimalizowania zagrożeń wynikających z konieczności właściwego zagospodarowania terenu należy przede wszystkim: a) ogrodzić teren i wyznaczyć drogi, wyjścia i przejścia dla pieszych na budowie, b) wyznaczyć i oznakować strefy niebezpieczne, c) doprowadzić energię elektryczną zwłaszcza do miejsca robót budowlanych, przy których będą użytkowane maszyny i urządzenia budowlane,

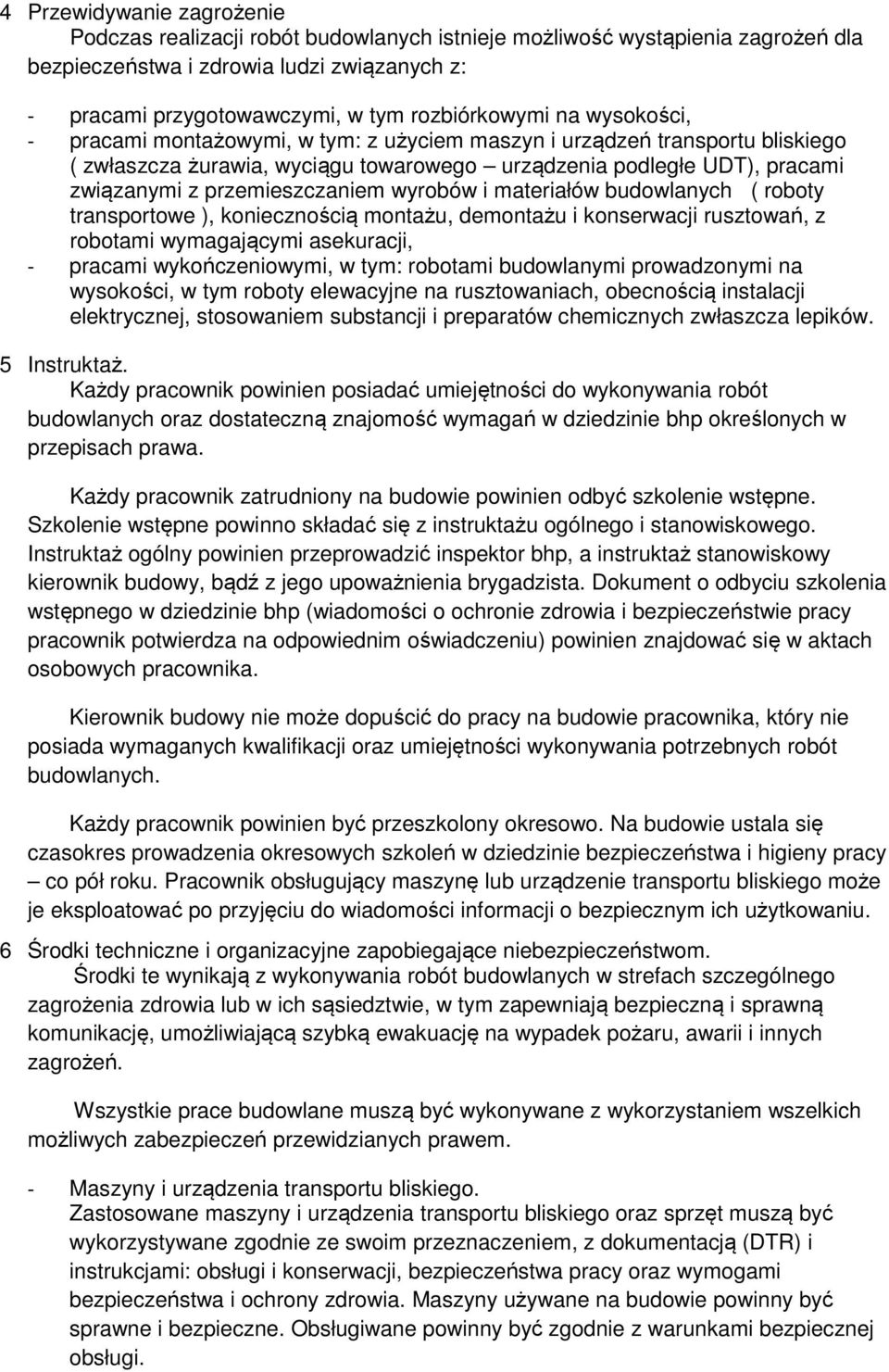

8 4 Przewidywanie zagrożenie Podczas realizacji robót budowlanych istnieje możliwość wystąpienia zagrożeń dla bezpieczeństwa i zdrowia ludzi związanych z: - pracami przygotowawczymi, w tym rozbiórkowymi na wysokości, - pracami montażowymi, w tym: z użyciem maszyn i urządzeń transportu bliskiego ( zwłaszcza żurawia, wyciągu towarowego urządzenia podległe UDT), pracami związanymi z przemieszczaniem wyrobów i materiałów budowlanych ( roboty transportowe ), koniecznością montażu, demontażu i konserwacji rusztowań, z robotami wymagającymi asekuracji, - pracami wykończeniowymi, w tym: robotami budowlanymi prowadzonymi na wysokości, w tym roboty elewacyjne na rusztowaniach, obecnością instalacji elektrycznej, stosowaniem substancji i preparatów chemicznych zwłaszcza lepików. 5 Instruktaż. Każdy pracownik powinien posiadać umiejętności do wykonywania robót budowlanych oraz dostateczną znajomość wymagań w dziedzinie bhp określonych w przepisach prawa. Każdy pracownik zatrudniony na budowie powinien odbyć szkolenie wstępne. Szkolenie wstępne powinno składać się z instruktażu ogólnego i stanowiskowego. Instruktaż ogólny powinien przeprowadzić inspektor bhp, a instruktaż stanowiskowy kierownik budowy, bądź z jego upoważnienia brygadzista. Dokument o odbyciu szkolenia wstępnego w dziedzinie bhp (wiadomości o ochronie zdrowia i bezpieczeństwie pracy pracownik potwierdza na odpowiednim oświadczeniu) powinien znajdować się w aktach osobowych pracownika. Kierownik budowy nie może dopuścić do pracy na budowie pracownika, który nie posiada wymaganych kwalifikacji oraz umiejętności wykonywania potrzebnych robót budowlanych. Każdy pracownik powinien być przeszkolony okresowo. Na budowie ustala się czasokres prowadzenia okresowych szkoleń w dziedzinie bezpieczeństwa i higieny pracy co pół roku. Pracownik obsługujący maszynę lub urządzenie transportu bliskiego może je eksploatować po przyjęciu do wiadomości informacji o bezpiecznym ich użytkowaniu. 6 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. Środki te wynikają z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniają bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Wszystkie prace budowlane muszą być wykonywane z wykorzystaniem wszelkich możliwych zabezpieczeń przewidzianych prawem. - Maszyny i urządzenia transportu bliskiego. Zastosowane maszyny i urządzenia transportu bliskiego oraz sprzęt muszą być wykorzystywane zgodnie ze swoim przeznaczeniem, z dokumentacją (DTR) i instrukcjami: obsługi i konserwacji, bezpieczeństwa pracy oraz wymogami bezpieczeństwa i ochrony zdrowia. Maszyny używane na budowie powinny być sprawne i bezpieczne. Obsługiwane powinny być zgodnie z warunkami bezpiecznej obsługi.

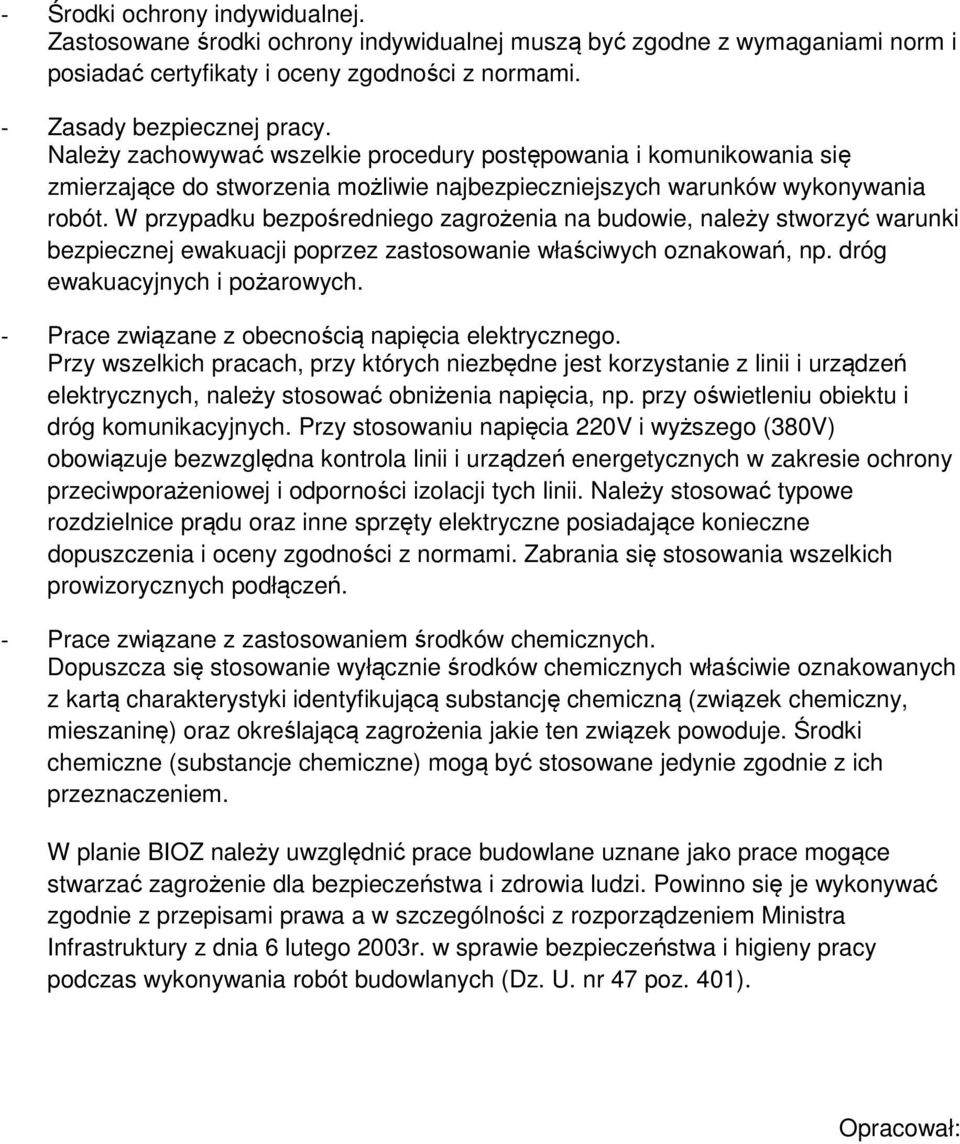

9 - Środki ochrony indywidualnej. Zastosowane środki ochrony indywidualnej muszą być zgodne z wymaganiami norm i posiadać certyfikaty i oceny zgodności z normami. - Zasady bezpiecznej pracy. Należy zachowywać wszelkie procedury postępowania i komunikowania się zmierzające do stworzenia możliwie najbezpieczniejszych warunków wykonywania robót. W przypadku bezpośredniego zagrożenia na budowie, należy stworzyć warunki bezpiecznej ewakuacji poprzez zastosowanie właściwych oznakowań, np. dróg ewakuacyjnych i pożarowych. - Prace związane z obecnością napięcia elektrycznego. Przy wszelkich pracach, przy których niezbędne jest korzystanie z linii i urządzeń elektrycznych, należy stosować obniżenia napięcia, np. przy oświetleniu obiektu i dróg komunikacyjnych. Przy stosowaniu napięcia 220V i wyższego (380V) obowiązuje bezwzględna kontrola linii i urządzeń energetycznych w zakresie ochrony przeciwporażeniowej i odporności izolacji tych linii. Należy stosować typowe rozdzielnice prądu oraz inne sprzęty elektryczne posiadające konieczne dopuszczenia i oceny zgodności z normami. Zabrania się stosowania wszelkich prowizorycznych podłączeń. - Prace związane z zastosowaniem środków chemicznych. Dopuszcza się stosowanie wyłącznie środków chemicznych właściwie oznakowanych z kartą charakterystyki identyfikującą substancję chemiczną (związek chemiczny, mieszaninę) oraz określającą zagrożenia jakie ten związek powoduje. Środki chemiczne (substancje chemiczne) mogą być stosowane jedynie zgodnie z ich przeznaczeniem. W planie BIOZ należy uwzględnić prace budowlane uznane jako prace mogące stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi. Powinno się je wykonywać zgodnie z przepisami prawa a w szczególności z rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47 poz. 401). Opracował:

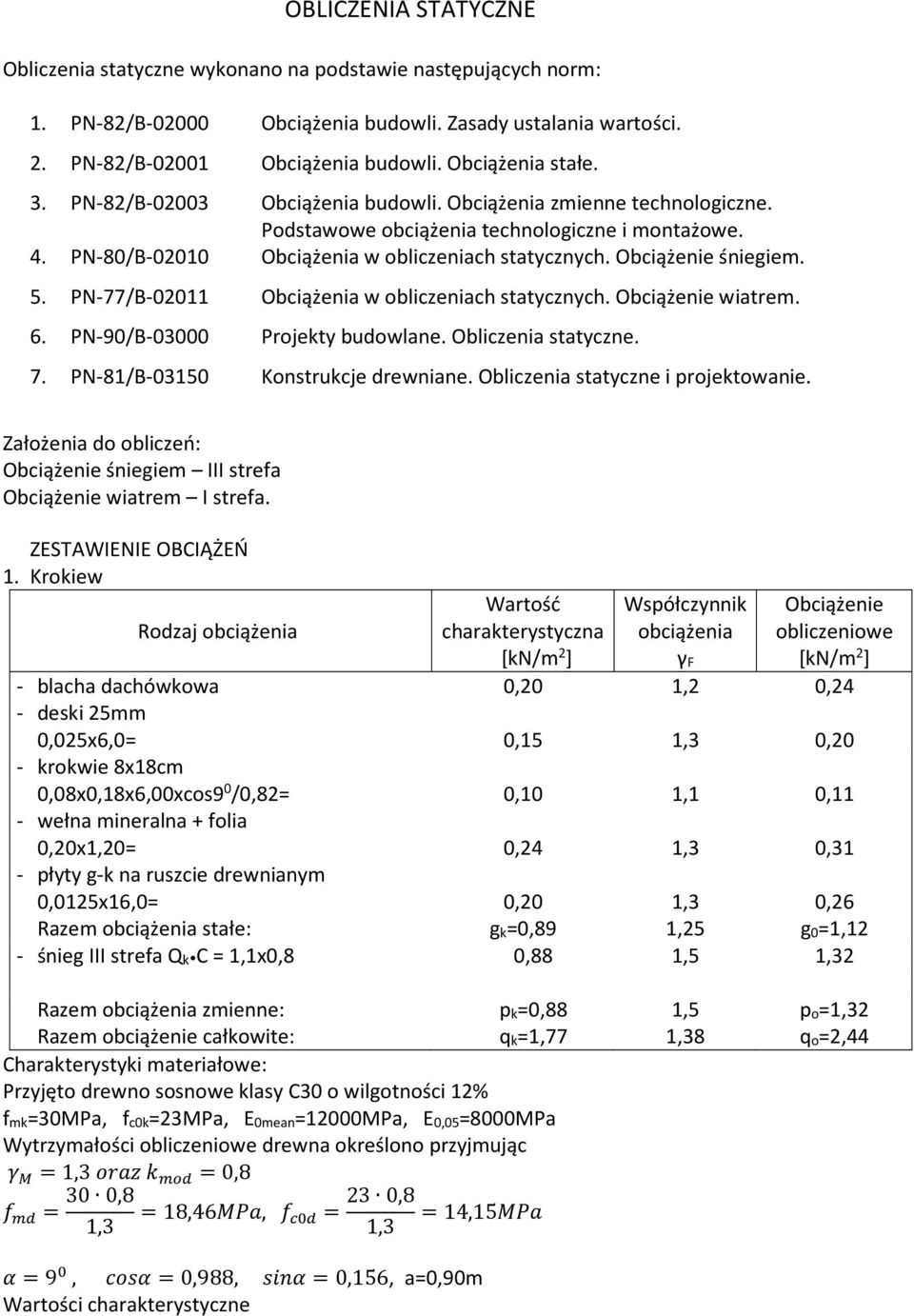

10 OBLICZENIA STATYCZNE Obliczenia statyczne wykonano na podstawie następujących norm: 1. PN-82/B Obciążenia budowli. Zasady ustalania wartości. 2. PN-82/B Obciążenia budowli. Obciążenia stałe. 3. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. 4. PN-80/B Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. 5. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. 6. PN-90/B Projekty budowlane. Obliczenia statyczne. 7. PN-81/B Konstrukcje drewniane. Obliczenia statyczne i projektowanie. Założenia do obliczeń: Obciążenie śniegiem III strefa Obciążenie wiatrem I strefa. ZESTAWIENIE OBCIĄŻEŃ 1. Krokiew Rodzaj obciążenia - blacha dachówkowa - deski 25mm 0,025x6,0= - krokwie 8x18cm 0,08x0,18x6,00xcos9 0 /0,82= - wełna mineralna + folia 0,20x1,20= - płyty g-k na ruszcie drewnianym Wartość charakterystyczna [kn/m 2 ] 0,20 0,15 0,10 0,24 Współczynnik obciążenia γ F 1,2 1,3 1,1 1,3 Obciążenie obliczeniowe [kn/m 2 ] 0,24 0,0125x16,0= 0,20 1,3 0,26 Razem obciążenia stałe: g k=0,89 1,25 g 0=1,12 - śnieg III strefa Q k C = 1,1x0,8 0,88 1,5 1,32 Razem obciążenia zmienne: p k=0,88 1,5 p o=1,32 Razem obciążenie całkowite: q k=1,77 1,38 q o=2,44 Charakterystyki materiałowe: Przyjęto drewno sosnowe klasy C30 o wilgotności 12% f mk=30mpa, f c0k=23mpa, E 0mean=12000MPa, E 0,05=8000MPa Wytrzymałości obliczeniowe drewna określono przyjmując = 1,3 AB C DEF = 0,8 DF = 30 0,8 1,3 = 18,46A, F = 23 0,8 1,3 = 14,15A = 9, = 0,988,! = 0,156, a=0,90m Wartości charakterystyczne 0,20 0,11 0,31

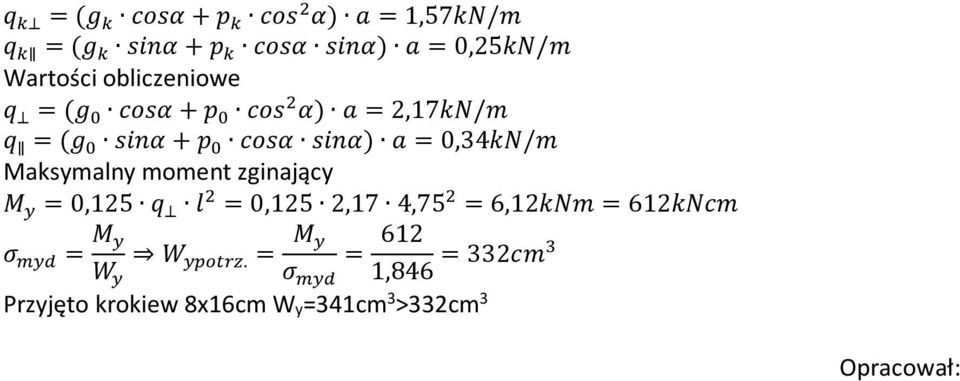

11 " #$ = (& # + ( # ) ) A = 1,57C,/. " # = (& #! + ( #!) A = 0,25C,/. Wartości obliczeniowe " $ = (& + ( ) ) A = 2,17C,/. " = (&! + (!) A = 0,34C,/. Maksymalny moment zginający 0 = 0,125 " $ 1 ) = 0,125 2,17 4,75 ) = 6,12C,. = 612C,. 2 D0F = E678. = 0 = D0F 1,846 = 332.: Przyjęto krokiew 8x16cm W y=341cm 3 >332cm 3 Opracował:
