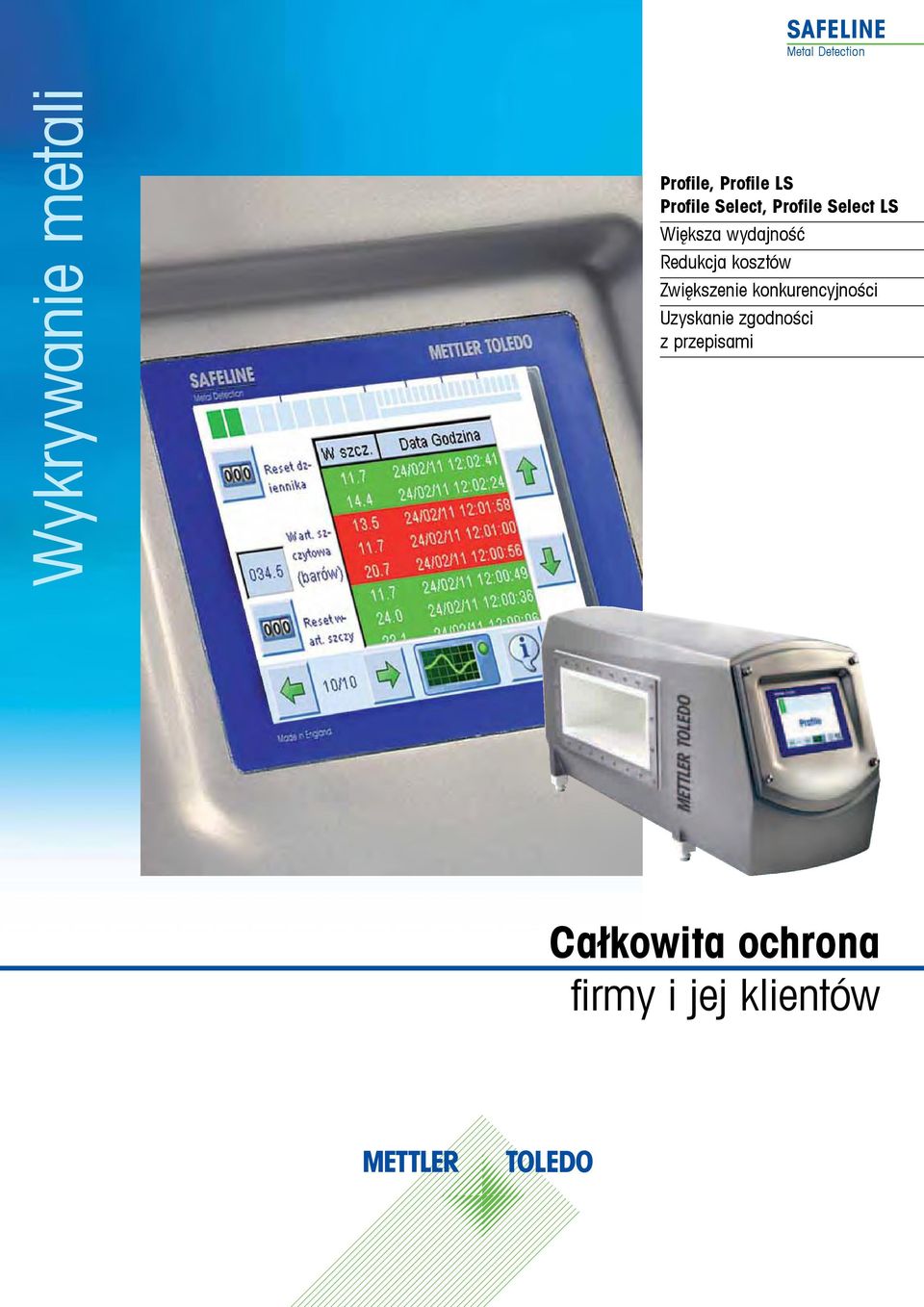

1 SAFELINE Metal Detection Wykrywanie metali Profile, Profile LS Profile Select, Profile Select LS Większa wydajność Redukcja kosztów Zwiększenie konkurencyjności Uzyskanie zgodności z przepisami Całkowita ochrona firmy i jej klientów

2 Maksymalne możliwości wykrywania metali Dbałość o firmę i jej klientów Maksymalizacja jakości i wydajności Dla firm naprawdę dbających o jakość wyrobów i bezpieczeństwo klientów może być tylko jeden wybór przy rozpatrywaniu różnych rozwiązań do wykrywania metali wykrywacz Safeline Profile lub Profile Select firmy METTLER TOLEDO. Zaawansowana technologia wykrywania metali w zasięgu ręki W wykrywaczach metali Profile i Profile Select zastosowano złożoną technologię informatyczną, aby zaoferować najbardziej zaawansowane na rynku systemy wykrywania metali, charakteryzujące się dużą elastycznością kontroli i przeznaczone do całego szeregu różnych zastosowań i produktów. Duży, pełnokolorowy interfejs z ekranem dotykowym w stylu systemu Windows oraz menu sterowane ikonami zapewniają łatwy i intuicyjny dostęp dla operatora. Interfejs pozwala na uproszczenie procedur i udostępnienie całemu zespołowi produkcji wielu cennych informacji o procesach. Rozwiązanie dostosowane do obecnych i przyszłych potrzeb klienta Ponieważ istnieje tak szeroka gama systemów różnego typu z możliwością konfigurowania zestawów funkcji w celu dostosowania do konkretnych procesów, klienci mogą być pewni, że w przyszłości będą mogli modernizować swoje wykrywacze, dostosowując je do zmieniających się potrzeb firmy. Wszystkie wykrywacze charakteryzują się wytrzymałą konstrukcją i zapewniają niezawodne, stałe działanie w linii produkcyjnej niezależnie od środowiska pracy. Pomoc w uzyskaniu zgodności z normami Wykrywacze metali Profile i Profile Select zainstalowane w krytycznych punktach kontrolnych procesów umożliwiają zachowywanie zgodności z wymaganiami systemu HACCP (Hazard Analysis and Critical Control Points Analiza zagrożeń i krytyczne punkty kontrolne) oraz rozszerzonymi wymogami zewnętrznych przepisów i norm dotyczących bezpieczeństwa żywności. Wszystkie wykrywacze są zgodne ze standardami GFSI oraz z zewnętrznymi kodeksami postępowania, takimi jak: BRC (British Retail Consortium Brytyjskie Konsorcjum Detalistów) IFS (International Food Standard Międzynarodowy Standard Żywności) SQF 2000 (Safe Quality Food Jakość i Bezpieczeństwo Żywności) FSSC Standardy wszystkich większych sieci detalicznych 2

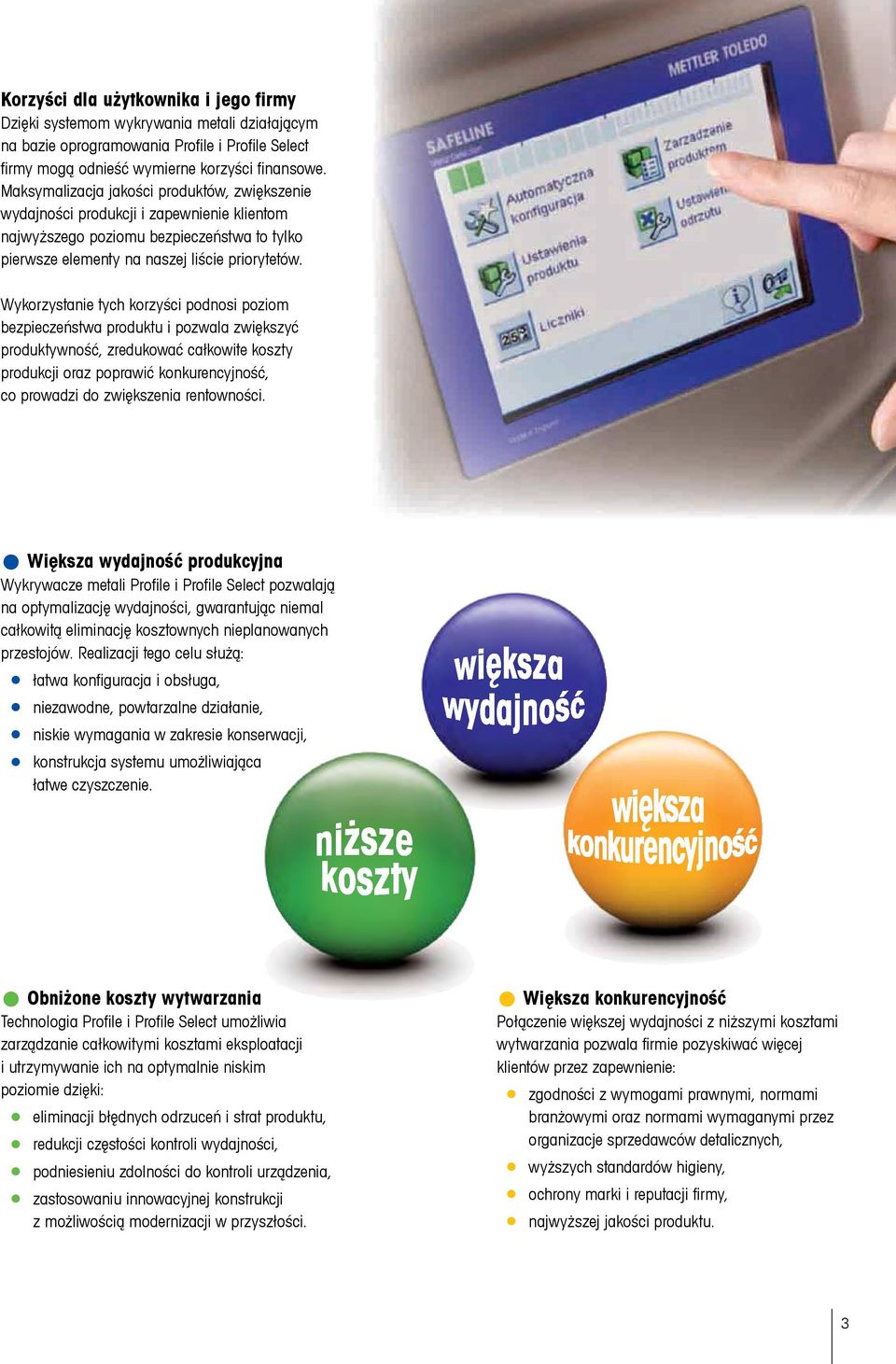

3 Korzyści dla użytkownika i jego firmy Dzięki systemom wykrywania metali działającym na bazie oprogramowania Profile i Profile Select firmy mogą odnieść wymierne korzyści finansowe. Maksymalizacja jakości produktów, zwiększenie wydajności produkcji i zapewnienie klientom najwyższego poziomu bezpieczeństwa to tylko pierwsze elementy na naszej liście priorytetów. Wykorzystanie tych korzyści podnosi poziom bezpieczeństwa produktu i pozwala zwiększyć produktywność, zredukować całkowite koszty produkcji oraz poprawić konkurencyjność, co prowadzi do zwiększenia rentowności. Większa wydajność produkcyjna Wykrywacze metali Profile i Profile Select pozwalają na optymalizację wydajności, gwarantując niemal całkowitą eliminację kosztownych nieplanowanych przestojów. Realizacji tego celu służą: łatwa konfiguracja i obsługa, niezawodne, powtarzalne działanie, niskie wymagania w zakresie konserwacji, konstrukcja systemu umożliwiająca łatwe czyszczenie. Obniżone koszty wytwarzania Technologia Profile i Profile Select umożliwia zarządzanie całkowitymi kosztami eksploatacji i utrzymywanie ich na optymalnie niskim poziomie dzięki: eliminacji błędnych odrzuceń i strat produktu, redukcji częstości kontroli wydajności, podniesieniu zdolności do kontroli urządzenia, zastosowaniu innowacyjnej konstrukcji z możliwością modernizacji w przyszłości. Większa konkurencyjność Połączenie większej wydajności z niższymi kosztami wytwarzania pozwala firmie pozyskiwać więcej klientów przez zapewnienie: zgodności z wymogami prawnymi, normami branżowymi oraz normami wymaganymi przez organizacje sprzedawców detalicznych, wyższych standardów higieny, ochrony marki i reputacji firmy, najwyższej jakości produktu. 3

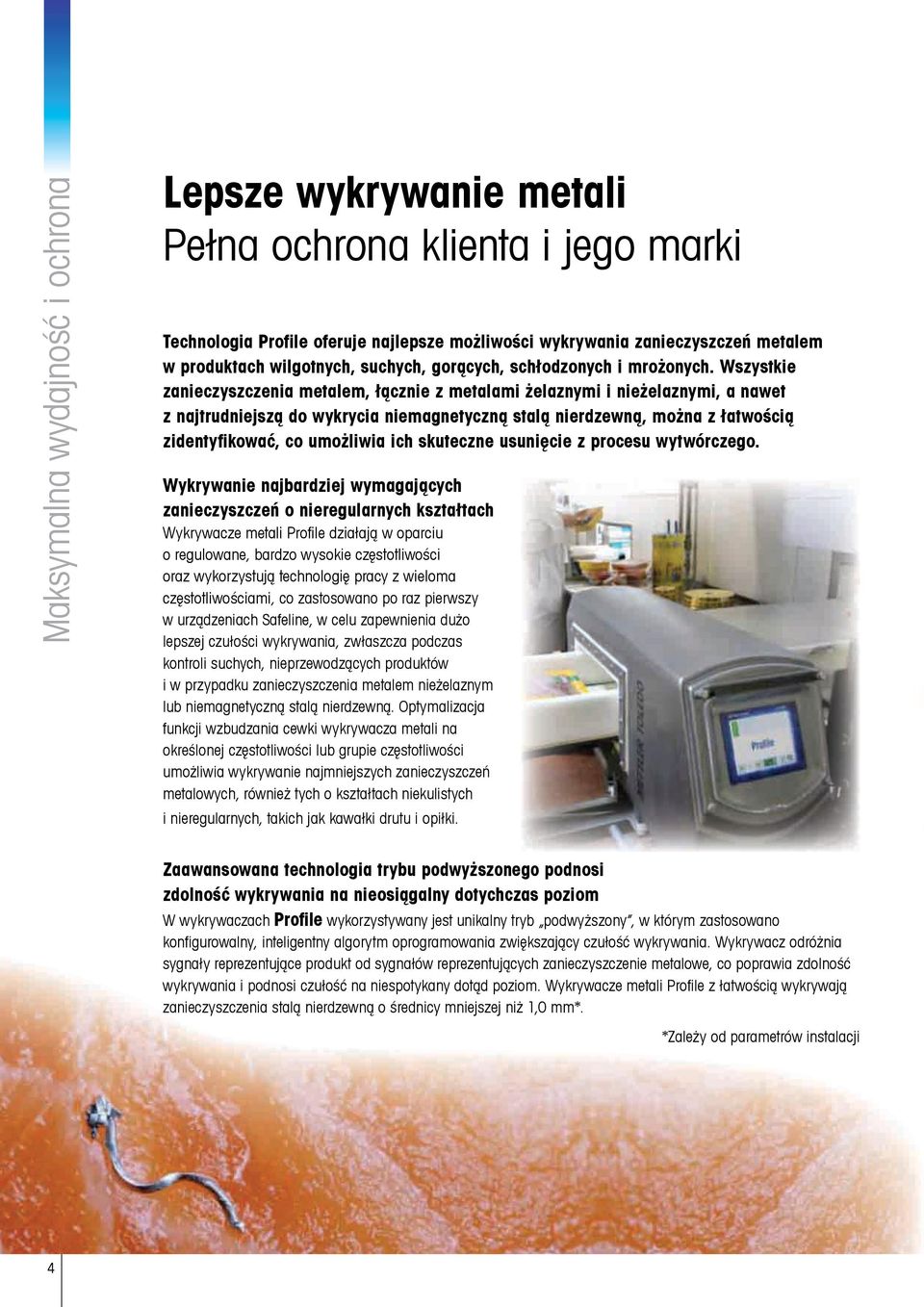

4 Maksymalna wydajność i ochrona Lepsze wykrywanie metali Pełna ochrona klienta i jego marki Technologia Profile oferuje najlepsze możliwości wykrywania zanieczyszczeń metalem w produktach wilgotnych, suchych, gorących, schłodzonych i mrożonych. Wszystkie zanieczyszczenia metalem, łącznie z metalami żelaznymi i nieżelaznymi, a nawet z najtrudniejszą do wykrycia niemagnetyczną stalą nierdzewną, można z łatwością zidentyfikować, co umożliwia ich skuteczne usunięcie z procesu wytwórczego. Wykrywanie najbardziej wymagających zanieczyszczeń o nieregularnych kształtach Wykrywacze metali Profile działają w oparciu o regulowane, bardzo wysokie częstotliwości oraz wykorzystują technologię pracy z wieloma częstotliwościami, co zastosowano po raz pierwszy w urządzeniach Safeline, w celu zapewnienia dużo lepszej czułości wykrywania, zwłaszcza podczas kontroli suchych, nieprzewodzących produktów i w przypadku zanieczyszczenia metalem nieżelaznym lub niemagnetyczną stalą nierdzewną. Optymalizacja funkcji wzbudzania cewki wykrywacza metali na określonej częstotliwości lub grupie częstotliwości umożliwia wykrywanie najmniejszych zanieczyszczeń metalowych, również tych o kształtach niekulistych i nieregularnych, takich jak kawałki drutu i opiłki. Zaawansowana technologia trybu podwyższonego podnosi zdolność wykrywania na nieosiągalny dotychczas poziom W wykrywaczach Profile wykorzystywany jest unikalny tryb podwyższony, w którym zastosowano konfigurowalny, inteligentny algorytm oprogramowania zwiększający czułość wykrywania. Wykrywacz odróżnia sygnały reprezentujące produkt od sygnałów reprezentujących zanieczyszczenie metalowe, co poprawia zdolność wykrywania i podnosi czułość na niespotykany dotąd poziom. Wykrywacze metali Profile z łatwością wykrywają zanieczyszczenia stalą nierdzewną o średnicy mniejszej niż 1,0 mm*. *Zależy od parametrów instalacji 4

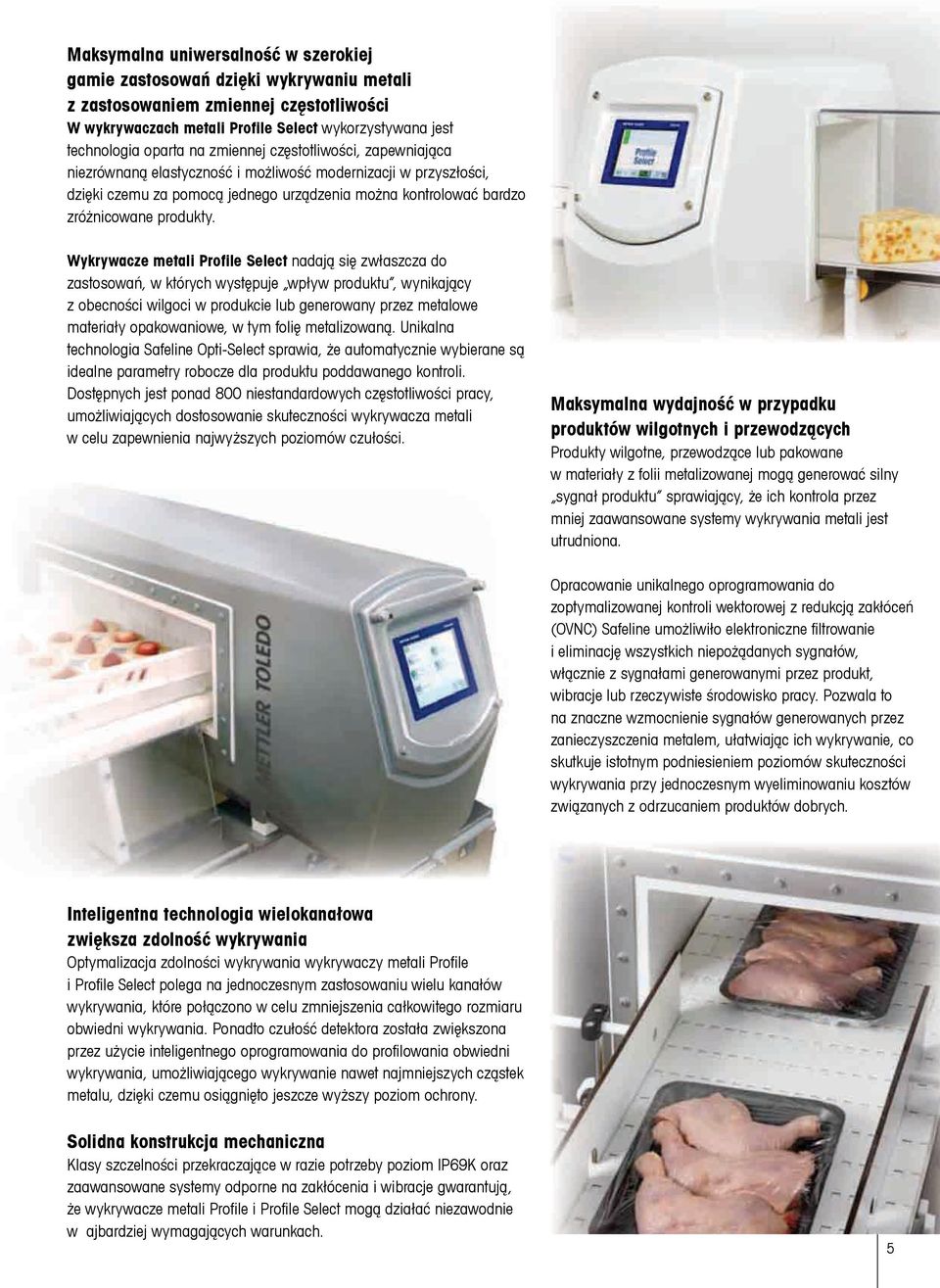

5 Maksymalna uniwersalność w szerokiej gamie zastosowań dzięki wykrywaniu metali z zastosowaniem zmiennej częstotliwości W wykrywaczach metali Profile Select wykorzystywana jest technologia oparta na zmiennej częstotliwości, zapewniająca niezrównaną elastyczność i możliwość modernizacji w przyszłości, dzięki czemu za pomocą jednego urządzenia można kontrolować bardzo zróżnicowane produkty. Wykrywacze metali Profile Select nadają się zwłaszcza do zastosowań, w których występuje wpływ produktu, wynikający z obecności wilgoci w produkcie lub generowany przez metalowe materiały opakowaniowe, w tym folię metalizowaną. Unikalna technologia Safeline Opti-Select sprawia, że automatycznie wybierane są idealne parametry robocze dla produktu poddawanego kontroli. Dostępnych jest ponad 800 niestandardowych częstotliwości pracy, umożliwiających dostosowanie skuteczności wykrywacza metali w celu zapewnienia najwyższych poziomów czułości. Maksymalna wydajność w przypadku produktów wilgotnych i przewodzących Produkty wilgotne, przewodzące lub pakowane w materiały z folii metalizowanej mogą generować silny sygnał produktu sprawiający, że ich kontrola przez mniej zaawansowane systemy wykrywania metali jest utrudniona. Opracowanie unikalnego oprogramowania do zoptymalizowanej kontroli wektorowej z redukcją zakłóceń (OVNC) Safeline umożliwiło elektroniczne filtrowanie i eliminację wszystkich niepożądanych sygnałów, włącznie z sygnałami generowanymi przez produkt, wibracje lub rzeczywiste środowisko pracy. Pozwala to na znaczne wzmocnienie sygnałów generowanych przez zanieczyszczenia metalem, ułatwiając ich wykrywanie, co skutkuje istotnym podniesieniem poziomów skuteczności wykrywania przy jednoczesnym wyeliminowaniu kosztów związanych z odrzucaniem produktów dobrych. Inteligentna technologia wielokanałowa zwiększa zdolność wykrywania Optymalizacja zdolności wykrywania wykrywaczy metali Profile i Profile Select polega na jednoczesnym zastosowaniu wielu kanałów wykrywania, które połączono w celu zmniejszenia całkowitego rozmiaru obwiedni wykrywania. Ponadto czułość detektora została zwiększona przez użycie inteligentnego oprogramowania do profilowania obwiedni wykrywania, umożliwiającego wykrywanie nawet najmniejszych cząstek metalu, dzięki czemu osiągnięto jeszcze wyższy poziom ochrony. Solidna konstrukcja mechaniczna Klasy szczelności przekraczające w razie potrzeby poziom IP69K oraz zaawansowane systemy odporne na zakłócenia i wibracje gwarantują, że wykrywacze metali Profile i Profile Select mogą działać niezawodnie w ajbardziej wymagających warunkach. 5

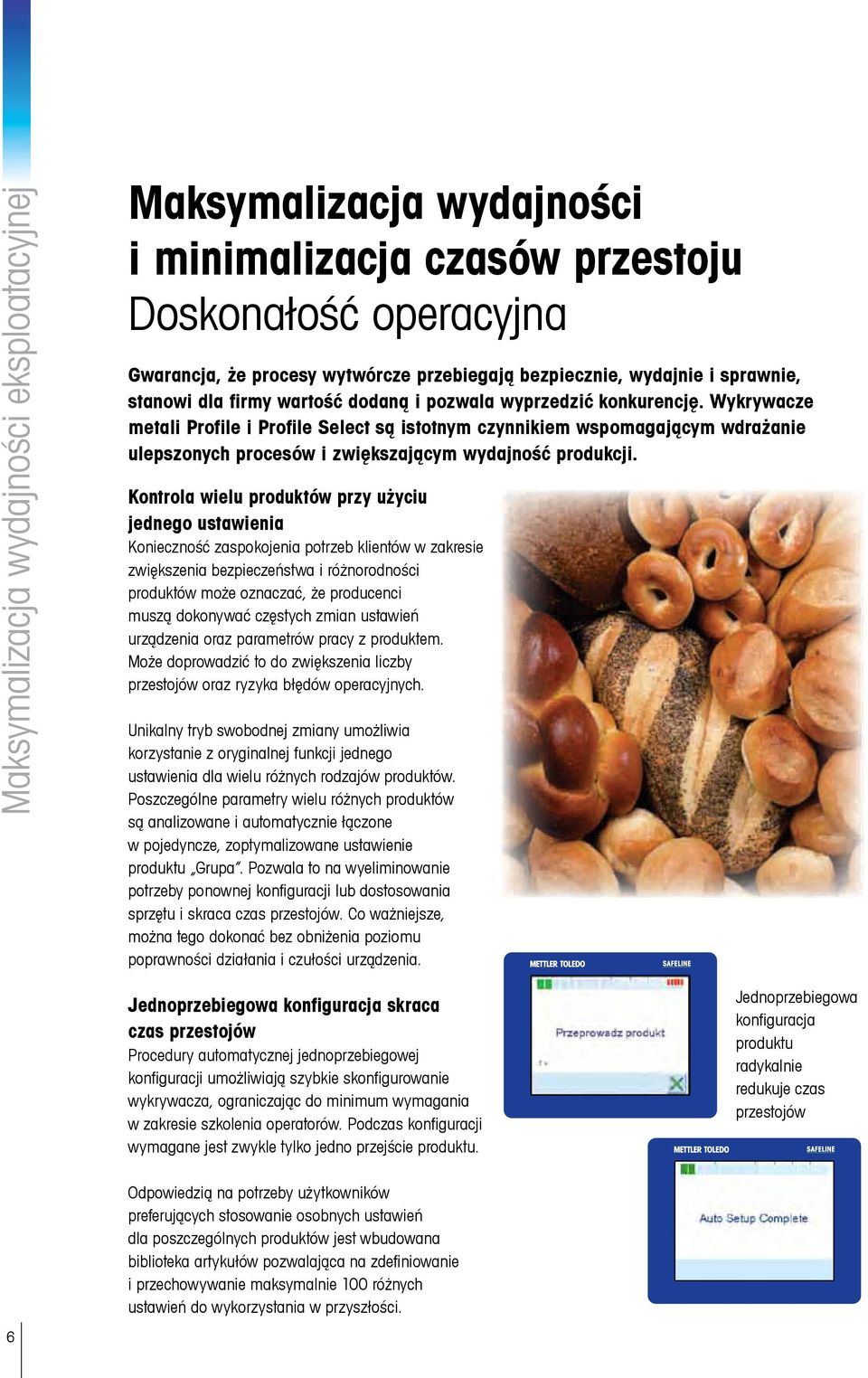

6 Maksymalizacja wydajności eksploatacyjnej Maksymalizacja wydajności i minimalizacja czasów przestoju Doskonałość operacyjna Gwarancja, że procesy wytwórcze przebiegają bezpiecznie, wydajnie i sprawnie, stanowi dla firmy wartość dodaną i pozwala wyprzedzić konkurencję. Wykrywacze metali Profile i Profile Select są istotnym czynnikiem wspomagającym wdrażanie ulepszonych procesów i zwiększającym wydajność produkcji. Kontrola wielu produktów przy użyciu jednego ustawienia Konieczność zaspokojenia potrzeb klientów w zakresie zwiększenia bezpieczeństwa i różnorodności produktów może oznaczać, że producenci muszą dokonywać częstych zmian ustawień urządzenia oraz parametrów pracy z produktem. Może doprowadzić to do zwiększenia liczby przestojów oraz ryzyka błędów operacyjnych. Unikalny tryb swobodnej zmiany umożliwia korzystanie z oryginalnej funkcji jednego ustawienia dla wielu różnych rodzajów produktów. Poszczególne parametry wielu różnych produktów są analizowane i automatycznie łączone w pojedyncze, zoptymalizowane ustawienie produktu Grupa. Pozwala to na wyeliminowanie potrzeby ponownej konfiguracji lub dostosowania sprzętu i skraca czas przestojów. Co ważniejsze, można tego dokonać bez obniżenia poziomu poprawności działania i czułości urządzenia. Jednoprzebiegowa konfiguracja skraca czas przestojów Procedury automatycznej jednoprzebiegowej konfiguracji umożliwiają szybkie skonfigurowanie wykrywacza, ograniczając do minimum wymagania w zakresie szkolenia operatorów. Podczas konfiguracji wymagane jest zwykle tylko jedno przejście produktu. Made in England Jednoprzebiegowa konfiguracja produktu radykalnie redukuje czas przestojów Odpowiedzią na potrzeby użytkowników preferujących stosowanie osobnych ustawień dla poszczególnych produktów jest wbudowana biblioteka artykułów pozwalająca na zdefiniowanie i przechowywanie maksymalnie 100 różnych ustawień do wykorzystania w przyszłości. Made in England 6

7 Rozpoznanie problemów, zanim wystąpią Koszty związane z zatrzymaniem linii wskutek błędu systemu kontroli mogą mieć poważny wpływ na wydajność produkcji przedsiębiorstwa. Ostrzeżenie o potencjalnych problemach wynikających z zatrzymania linii przekazane przed ich wystąpieniem pozwala na opracowanie planów awaryjnych, dzięki którym można zapobiec kosztownym, nieplanowanym przestojom. Wiele wykrywaczy metali zawiera funkcję monitorowania usterek, która umożliwia wysłanie ostrzeżenia w przypadku wystąpienia usterki. Wykrywacze z technologią oprogramowania Profile i Profile Select są o krok dalej dzięki zastosowaniu zaawansowanej technologii monitorowania stanu, która zapewnia stałe analizowanie działania głównych podzespołów wykrywacza. Niekorzystne trendy są identyfikowane i oznaczane jako wczesne ostrzeżenia przed potencjalnym problemem, zanim wystąpi rzeczywista usterka. Umożliwia to kontynuację produkcji aż do momentu, gdy w procesie produkcyjnym wystąpi dogodna przerwa, pozwalająca na podjęcie działań w celu rozwiązania problemu. System sprawny Wczesne ostrzeżenie Stan błędu Zaawansowane ostrzeżenia są przekazywane za pośrednictwem przejrzystych komunikatów ekranowych, które mogą być eksportowane przez wiele kanałów komunikacji, w tym przez zaawansowane systemy komunikacyjne połączone z zakładowymi systemami zarządzania, poczty elektronicznej lub wiadomości SMS. 7

8 Efektywne gromadzenie danych Stała kontrola procesów Gromadzenie ważnych danych Niezrównana komunikacja dostarczanie informacji tam, gdzie są potrzebne Wykrywacze Profile i Profile Select można wyposażyć w szereg funkcji gromadzenia danych, wspomagających podejmowanie decyzji oraz spełnianie wymagań należytej staranności. Dostępne opcje obejmują połączenie z urządzeniami zewnętrznymi, a nawet pełną łączność w sieci Ethernet, również z możliwością łączności bezprzewodowej. Ulepszenie metod gromadzenia danych Wykrywacze Profile i Profile Select mogą być wyposażone w gniazda umożliwiające podłączenie zewnętrznych urządzeń drukujących w celu generowania etykiet z danymi. Można także dodać porty USB, które umożliwią zbieranie danych za pomocą pamięci USB i przenośnych dysków twardych. Integracja systemów zarządzania fabryką OPC DA jest jednym z najszybciej rozwijających się na świecie standardów wymiany danych sterowania procesami. Wykrywacze mogą zostać skonfigurowane do komunikacji z urządzeniem głównym systemów opartych na oprogramowaniu SCADA oraz rozwiązaniami informatycznymi do zarządzania zakładem. ProdX Zintegrowane oprogramowanie do gromadzenia danych na potrzey kontroli produktów Wykrywacze metali Profile i Profile Select można w pełni integrować z oprogramowaniem ProdX METTLER TOLEDO, które umożliwia gromadzenie danych na potrzeby wszystkich urządzeń do kontroli produktów. Więcej szczegółów można znaleźć w osobnych broszurach poświęconych oprogramowaniu ProdX i zbieraniu danych. 8

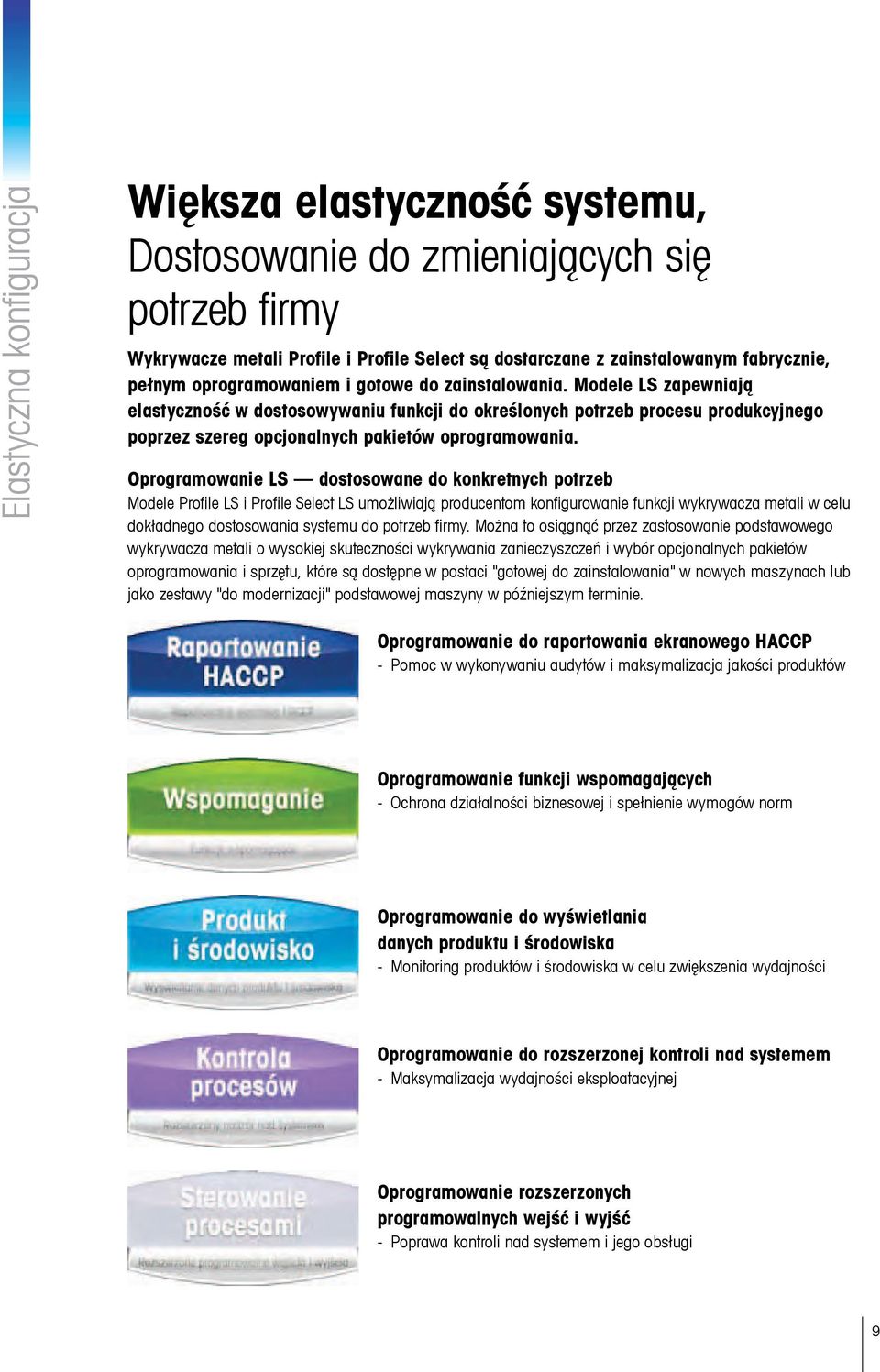

9 Elastyczna konfiguracja Większa elastyczność systemu, Dostosowanie do zmieniających się potrzeb firmy Wykrywacze metali Profile i Profile Select są dostarczane z zainstalowanym fabrycznie, pełnym oprogramowaniem i gotowe do zainstalowania. Modele LS zapewniają elastyczność w dostosowywaniu funkcji do określonych potrzeb procesu produkcyjnego poprzez szereg opcjonalnych pakietów oprogramowania. Oprogramowanie LS dostosowane do konkretnych potrzeb Modele Profile LS i Profile Select LS umożliwiają producentom konfigurowanie funkcji wykrywacza metali w celu dokładnego dostosowania systemu do potrzeb firmy. Można to osiągnąć przez zastosowanie podstawowego wykrywacza metali o wysokiej skuteczności wykrywania zanieczyszczeń i wybór opcjonalnych pakietów oprogramowania i sprzętu, które są dostępne w postaci "gotowej do zainstalowania" w nowych maszynach lub jako zestawy "do modernizacji" podstawowej maszyny w późniejszym terminie. Oprogramowanie do raportowania ekranowego HACCP - Pomoc w wykonywaniu audytów i maksymalizacja jakości produktów Oprogramowanie funkcji wspomagających - Ochrona działalności biznesowej i spełnienie wymogów norm Oprogramowanie do wyświetlania danych produktu i środowiska - Monitoring produktów i środowiska w celu zwiększenia wydajności Oprogramowanie do rozszerzonej kontroli nad systemem - Maksymalizacja wydajności eksploatacyjnej Oprogramowanie rozszerzonych programowalnych wejść i wyjść - Poprawa kontroli nad systemem i jego obsługi 9

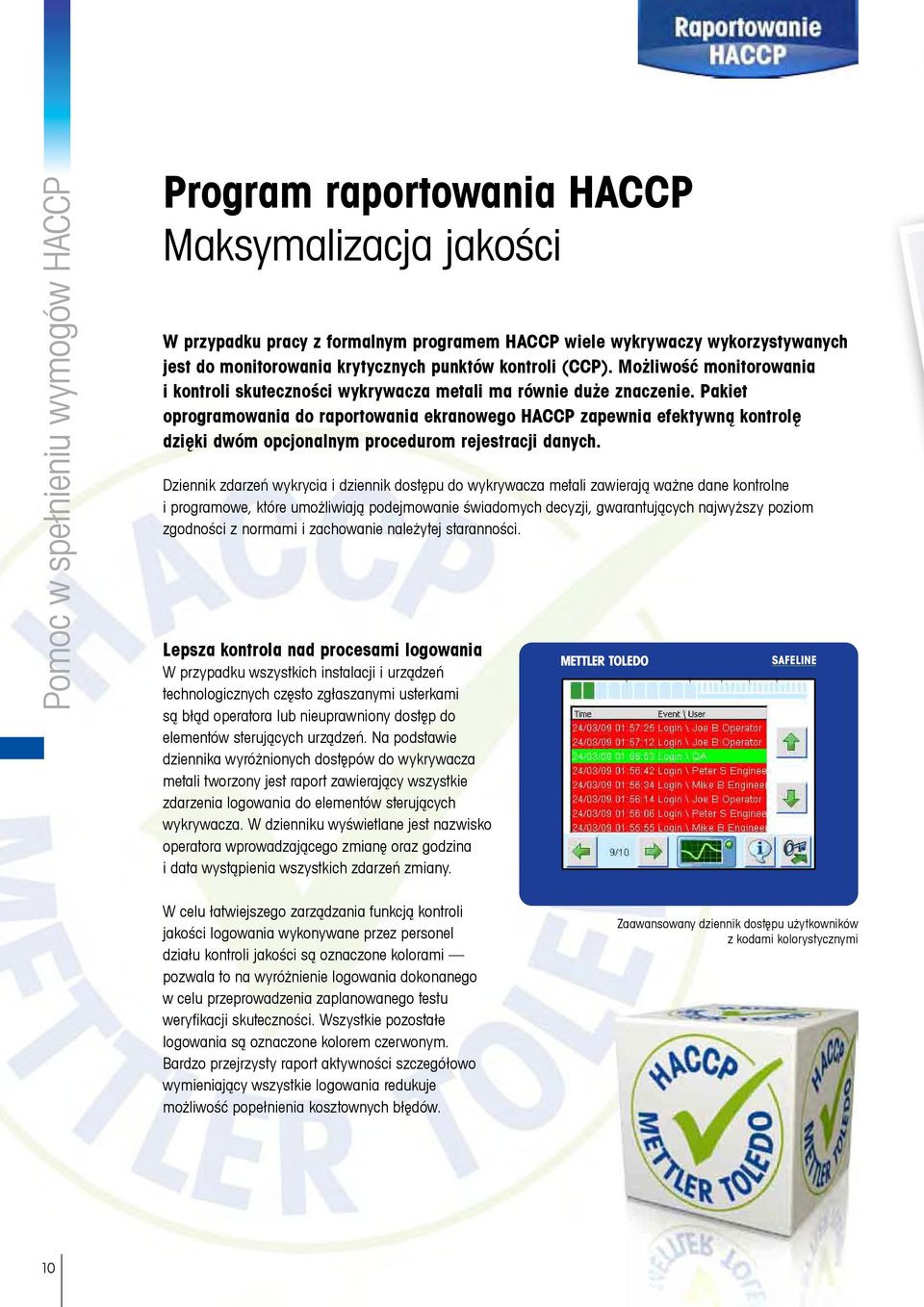

10 Pomoc w spełnieniu wymogów HACCP Program raportowania HACCP Maksymalizacja jakości W przypadku pracy z formalnym programem HACCP wiele wykrywaczy wykorzystywanych jest do monitorowania krytycznych punktów kontroli (CCP). Możliwość monitorowania i kontroli skuteczności wykrywacza metali ma równie duże znaczenie. Pakiet oprogramowania do raportowania ekranowego HACCP zapewnia efektywną kontrolę dzięki dwóm opcjonalnym procedurom rejestracji danych. Dziennik zdarzeń wykrycia i dziennik dostępu do wykrywacza metali zawierają ważne dane kontrolne i programowe, które umożliwiają podejmowanie świadomych decyzji, gwarantujących najwyższy poziom zgodności z normami i zachowanie należytej staranności. Lepsza kontrola nad procesami logowania W przypadku wszystkich instalacji i urządzeń technologicznych często zgłaszanymi usterkami są błąd operatora lub nieuprawniony dostęp do elementów sterujących urządzeń. Na podstawie dziennika wyróżnionych dostępów do wykrywacza metali tworzony jest raport zawierający wszystkie zdarzenia logowania do elementów sterujących wykrywacza. W dzienniku wyświetlane jest nazwisko operatora wprowadzającego zmianę oraz godzina i data wystąpienia wszystkich zdarzeń zmiany. Made in England W celu łatwiejszego zarządzania funkcją kontroli jakości logowania wykonywane przez personel działu kontroli jakości są oznaczone kolorami pozwala to na wyróżnienie logowania dokonanego w celu przeprowadzenia zaplanowanego testu weryfikacji skuteczności. Wszystkie pozostałe logowania są oznaczone kolorem czerwonym. Bardzo przejrzysty raport aktywności szczegółowo wymieniający wszystkie logowania redukuje możliwość popełnienia kosztownych błędów. Zaawansowany dziennik dostępu użytkowników z kodami kolorystycznymi 10

11 Zmniejszenie częstości testów w celu redukcji kosztów Wymóg przeprowadzania przez użytkowników wykrywacza metali zaplanowanych kontroli skuteczności jego działania jest dobrze udokumentowany. Jednak koszty wykonywania tych testów są często pomijane przez firmę. Pakiet oprogramowania do raportowania ekranowego HACCP przechwytuje i wyświetla każde zdarzenie wykrycia niezależnie od tego, czy jest to przypadek prawdziwego zanieczyszczenia, czy zdarzenie utworzone podczas planowanego testu. Made in England Wygenerowane dane mogą zostać użyte jako wskaźnik wielkości danego kawałka zanieczyszczenia metalowego. Na ich podstawie można też porównać jeden zestaw danych testowych z innym, a następnie podjąć decyzje dotyczące powtarzalności każdego wykonanego testu, marginesu bezpieczeństwa oraz łatwości wykrywania, jaką charakteryzuje się urządzenie. To z kolei pozwala na podjęcie decyzji co do częstości testów planowych. Ograniczenie częstości testów może przynieść znaczne oszczędności dla firmy. Potwierdzenie wszystkich zdarzeń wykrycia w oknie dziennika wartości szczytowych 11

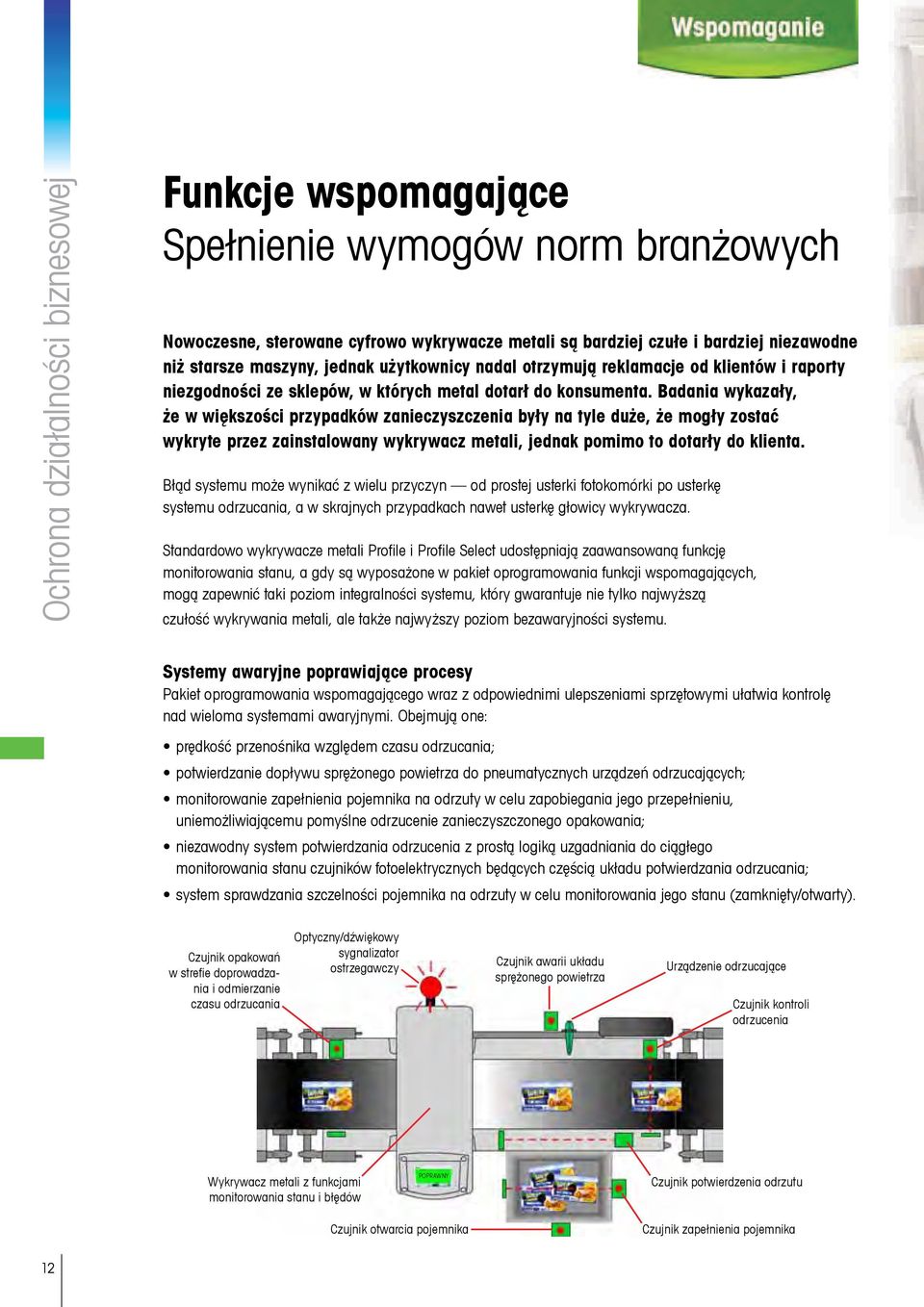

12 Ochrona działalności biznesowej Funkcje wspomagające Spełnienie wymogów norm branżowych Nowoczesne, sterowane cyfrowo wykrywacze metali są bardziej czułe i bardziej niezawodne niż starsze maszyny, jednak użytkownicy nadal otrzymują reklamacje od klientów i raporty niezgodności ze sklepów, w których metal dotarł do konsumenta. Badania wykazały, że w większości przypadków zanieczyszczenia były na tyle duże, że mogły zostać wykryte przez zainstalowany wykrywacz metali, jednak pomimo to dotarły do klienta. Błąd systemu może wynikać z wielu przyczyn od prostej usterki fotokomórki po usterkę systemu odrzucania, a w skrajnych przypadkach nawet usterkę głowicy wykrywacza. Standardowo wykrywacze metali Profile i Profile Select udostępniają zaawansowaną funkcję monitorowania stanu, a gdy są wyposażone w pakiet oprogramowania funkcji wspomagających, mogą zapewnić taki poziom integralności systemu, który gwarantuje nie tylko najwyższą czułość wykrywania metali, ale także najwyższy poziom bezawaryjności systemu. Systemy awaryjne poprawiające procesy Pakiet oprogramowania wspomagającego wraz z odpowiednimi ulepszeniami sprzętowymi ułatwia kontrolę nad wieloma systemami awaryjnymi. Obejmują one: prędkość przenośnika względem czasu odrzucania; potwierdzanie dopływu sprężonego powietrza do pneumatycznych urządzeń odrzucających; monitorowanie zapełnienia pojemnika na odrzuty w celu zapobiegania jego przepełnieniu, uniemożliwiającemu pomyślne odrzucenie zanieczyszczonego opakowania; niezawodny system potwierdzania odrzucenia z prostą logiką uzgadniania do ciągłego monitorowania stanu czujników fotoelektrycznych będących częścią układu potwierdzania odrzucania; system sprawdzania szczelności pojemnika na odrzuty w celu monitorowania jego stanu (zamknięty/otwarty). Czujnik opakowań w strefie doprowadzania i odmierzanie czasu odrzucania Optyczny/dźwiękowy sygnalizator ostrzegawczy Czujnik awarii układu sprężonego powietrza Urządzenie odrzucające Czujnik kontroli odrzucenia Wykrywacz metali z funkcjami monitorowania stanu i błędów POPRAWNY Czujnik potwierdzenia odrzutu Czujnik otwarcia pojemnika Czujnik zapełnienia pojemnika 12

13 Zwiększone bezpieczeństwo logowania Do zapewnienia użytkownikom wyższego poziomu bezpieczeństwa dostępu służy procedura programowa dostępu wysokiego poziomu zgodna z wymogami normy FDA 21 CFR część 11. Dostęp do wszystkich elementów sterujących wykrywacza metali jest chroniony hasłem z zastosowaniem dwupoziomowej funkcji logowania za pomocą nazwy użytkownika oraz indywidualnego hasła. Użytkownicy decydujący się na zainstalowanie i uruchomienie oprogramowania funkcji wspomagających, które zawiera dodatkowe zabezpieczenia wynikające z logowania zgodnego z normą 21 CFR część 11, mają realną szansę na zmniejszenie częstości wykonywania zaplanowanych testów weryfikacji skuteczności. System zapewnia najwyższy poziom integralności i bezpieczeństwa, a pracując w połączeniu z wbudowanym systemem monitorowania stanu, pozwala na faktyczne zmniejszenie częstości testów i w efekcie umożliwia znaczne ograniczenie kosztów eksploatacji. Made in England Ekran logowania za pomocą hasła Made in England Osobny tryb dostępu 21 CFR część 11 13

14 Maksymalizacja skuteczności działania Monitorowanie produktów i środowiska Większa skuteczność wykrywacza Zrozumienie sposobu interakcji produktów z wykrywaczem metali oraz zależności między jego ustawieniami a sygnałami produktów umożliwia większą kontrolę nad ustawieniami. Dzięki temu można poprawić wydajność, uzyskać wyższy poziom zgodności z normami oraz zwiększyć konkurencyjność rynkową firmy. Monitorowanie środowiska pracy wykrywacza metali może zapewnić wyeliminowanie fałszywych odrzutów i zachowanie maksymalnej wydajności pracy urządzenia. Pakiet oprogramowania do wyświetlania danych produktu i środowiska dostarcza szczegółowej wiedzy na temat parametrów konfiguracyjnych i pozwala uzyskać nowe poziomy dokładności działania. Histogramy ekranowe ułatwiające kontrolę Wbudowane funkcje wyświetlania histogramu siły sygnału generowanego przez produkt i kąta fazowego produktu stanowią graficzną reprezentację wszystkich kontrolowanych produktów. W oprogramowaniu można zapisać maksymalnie 50 mln pakietów danych. Dane te mogą być zbierane przez dłuższy czas i pozwalają na podejmowanie znacznie lepszych decyzji w odniesieniu do konfiguracji i ustawień operacyjnych wykrywacza. Made in England Istnieje możliwość sygnalizowania zmian danych, które są nadal zbierane, co pozwala na podjęcie działań naprawczych zarówno w ramach procesu, jak i w ustawieniach wykrywacza metali w celu utrzymania standardów i uniknięcia fałszywych odrzuceń. Monitorowanie środowiska pracy podczas konfiguracji Wyświetlacze mogą być wykorzystane podczas wstępnej konfiguracji do wskazywania poziomu zakłóceń pochodzących z otoczenia oraz innych, umożliwiając uzyskanie optymalnej dokładności w procesie konfiguracji. Made in England Takie monitorowanie środowiska polega na kontrolowaniu obszaru produkcyjnego względem położenia wykrywacza metali i dostarcza informacji o stanie środowiska oraz jego potencjalnym wpływie na skuteczne wykrywanie metali. Zakłócenia generowane przez otoczenie mogą zmniejszyć czułość wykrywania metali, stwarzając ryzyko generowania fałszywych alarmów oraz obniżenia wydajności linii. Pomiar środowiska i poznanie jego wpływu umożliwia podjęcie działań naprawczych w celu zidentyfikowania lub wytłumienia źródła zakłóceń oraz zapewnienia długoterminowej wysokiej skuteczności działania. 14

15 Graficzny wyświetlacz schematów wektorowych prezentujący główne sygnały Aby ułatwić wstępną konfigurację, można wyświetlić unikalny schemat wektorowy produktu, który pokazuje sygnał generowany przez produkt w połączeniu z aktywnymi ustawieniami danego produktu. Jest to przydatne w zastosowaniach, w których produkt wykazuje "wpływ produktu" spotykany powszechnie w przypadku produktów o wysokiej naturalnej zawartości wilgoci. Sygnały generowane przez produkty tego rodzaju są bardziej złożone niż te pochodzące od produktów suchych, a wygenerowanie obrazu tych sygnałów umożliwia zwiększenie skuteczności w procesie konfiguracji. Made in England Podczas procedury konfiguracji wykrywacz metali rejestruje rozmiar i kąt sygnału aktywnego produktu i wyświetla te dane w sposób graficzny wraz z ustawieniami operacyjnymi pochodzącymi z procedury automatycznej konfiguracji. Procedury regulacji pozwalają użytkownikom na dostrojenie ustawień w celu zapewnienia optymalnej skuteczności działania. Made in England 15

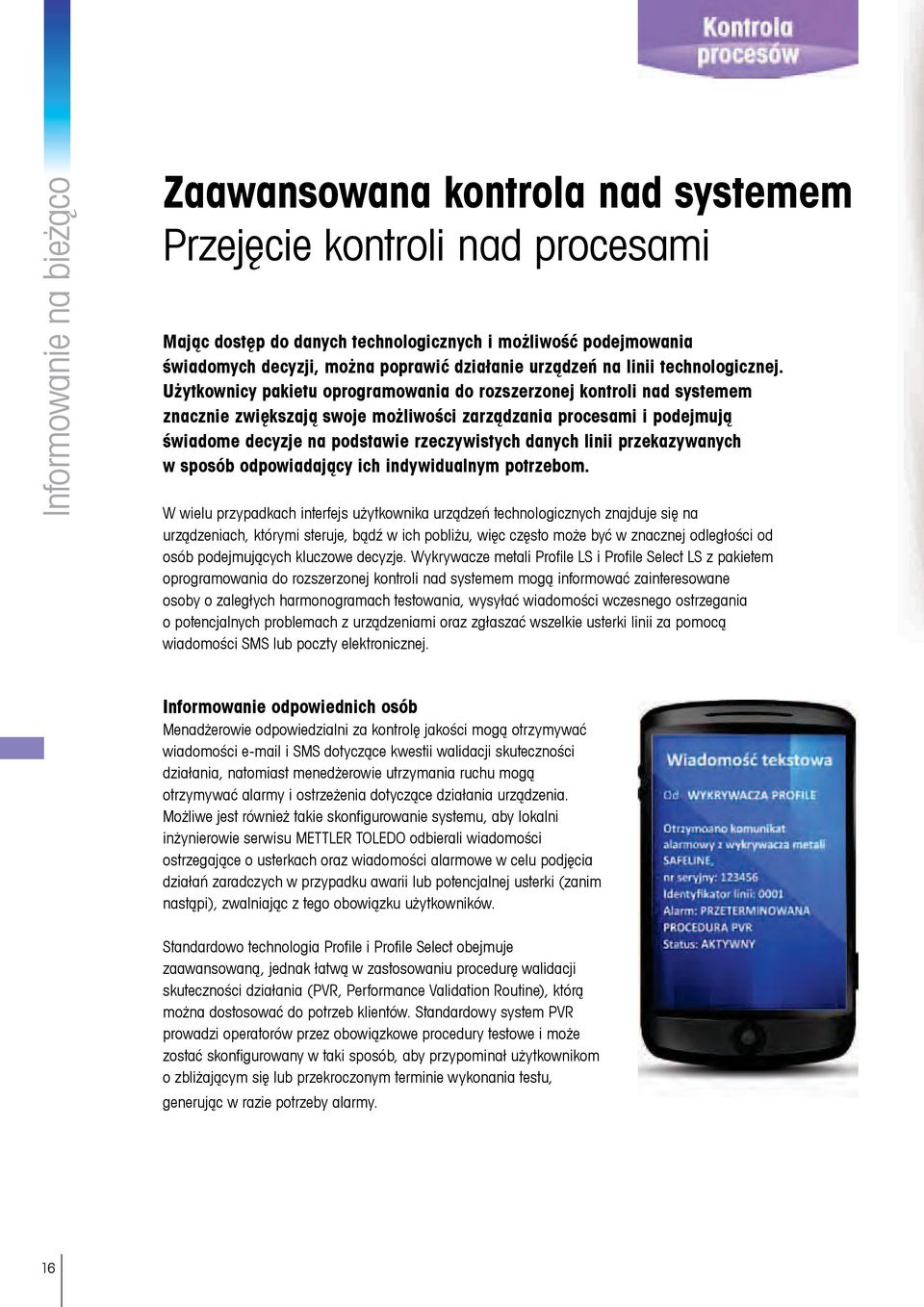

16 Informowanie na bieżąco Zaawansowana kontrola nad systemem Przejęcie kontroli nad procesami Mając dostęp do danych technologicznych i możliwość podejmowania świadomych decyzji, można poprawić działanie urządzeń na linii technologicznej. Użytkownicy pakietu oprogramowania do rozszerzonej kontroli nad systemem znacznie zwiększają swoje możliwości zarządzania procesami i podejmują świadome decyzje na podstawie rzeczywistych danych linii przekazywanych w sposób odpowiadający ich indywidualnym potrzebom. W wielu przypadkach interfejs użytkownika urządzeń technologicznych znajduje się na urządzeniach, którymi steruje, bądź w ich pobliżu, więc często może być w znacznej odległości od osób podejmujących kluczowe decyzje. Wykrywacze metali Profile LS i Profile Select LS z pakietem oprogramowania do rozszerzonej kontroli nad systemem mogą informować zainteresowane osoby o zaległych harmonogramach testowania, wysyłać wiadomości wczesnego ostrzegania o potencjalnych problemach z urządzeniami oraz zgłaszać wszelkie usterki linii za pomocą wiadomości SMS lub poczty elektronicznej. Informowanie odpowiednich osób Menadżerowie odpowiedzialni za kontrolę jakości mogą otrzymywać wiadomości i SMS dotyczące kwestii walidacji skuteczności działania, natomiast menedżerowie utrzymania ruchu mogą otrzymywać alarmy i ostrzeżenia dotyczące działania urządzenia. Możliwe jest również takie skonfigurowanie systemu, aby lokalni inżynierowie serwisu METTLER TOLEDO odbierali wiadomości ostrzegające o usterkach oraz wiadomości alarmowe w celu podjęcia działań zaradczych w przypadku awarii lub potencjalnej usterki (zanim nastąpi), zwalniając z tego obowiązku użytkowników. Standardowo technologia Profile i Profile Select obejmuje zaawansowaną, jednak łatwą w zastosowaniu procedurę walidacji skuteczności działania (PVR, Performance Validation Routine), którą można dostosować do potrzeb klientów. Standardowy system PVR prowadzi operatorów przez obowiązkowe procedury testowe i może zostać skonfigurowany w taki sposób, aby przypominał użytkownikom o zbliżającym się lub przekroczonym terminie wykonania testu, generując w razie potrzeby alarmy. 16

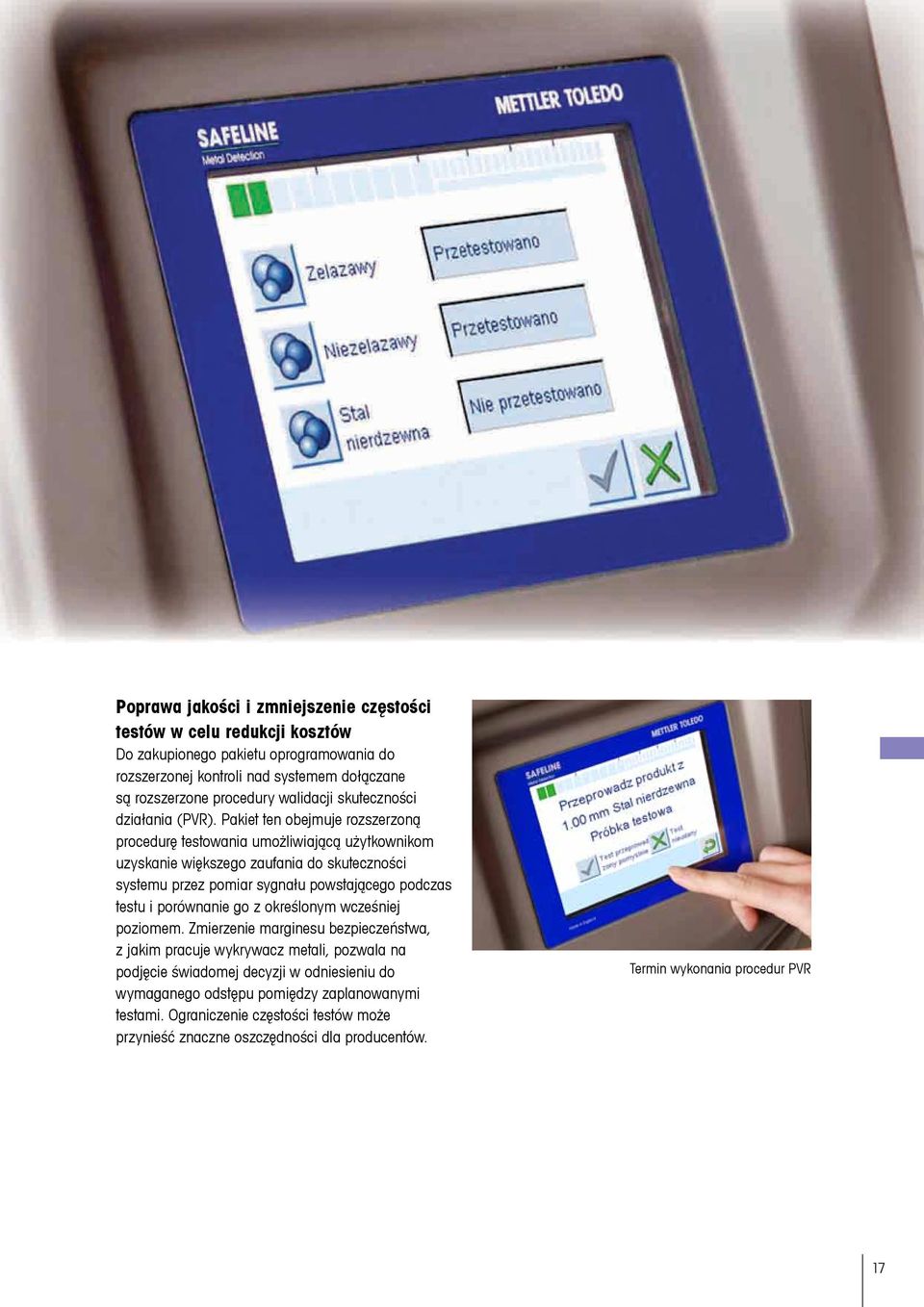

17 Poprawa jakości i zmniejszenie częstości testów w celu redukcji kosztów Do zakupionego pakietu oprogramowania do rozszerzonej kontroli nad systemem dołączane są rozszerzone procedury walidacji skuteczności działania (PVR). Pakiet ten obejmuje rozszerzoną procedurę testowania umożliwiającą użytkownikom uzyskanie większego zaufania do skuteczności systemu przez pomiar sygnału powstającego podczas testu i porównanie go z określonym wcześniej poziomem. Zmierzenie marginesu bezpieczeństwa, z jakim pracuje wykrywacz metali, pozwala na podjęcie świadomej decyzji w odniesieniu do wymaganego odstępu pomiędzy zaplanowanymi testami. Ograniczenie częstości testów może przynieść znaczne oszczędności dla producentów. Termin wykonania procedur PVR 17

18 Maksymalna kontrola procesów Poprawa kontroli nad procesami Maksymalizacja wydajności eksploatacyjnej Pakiet oprogramowania do kontroli procesów Profile LS i Profile Select LS zapewnia dodatkowe funkcje sygnału wejściowego i wyjściowego wykrywacza, które można wykorzystać do obsługi systemów kontroli, technologicznych urządzeń ostrzegawczych i urządzeń awaryjnych. Lepsza kontrola nad tymi systemami prowadzi do potencjalnej poprawy wydajności produkcji i lepszej kontroli nad procesami. Maksymalna kontrola systemu awaryjnego Pakiet oprogramowania do kontroli procesów umożliwia integrację funkcji sterowania wszystkimi urządzeniami awaryjnymi oraz ich obsługi za pośrednictwem interfejsu użytkownika wykrywacza metali, upraszczając procesy i zwiększając zgodność z normami jakości. Ulepszone powiadamianie o zdarzeniach wykrycia zanieczyszczeń Sygnały wejściowe/wyjściowe mogą być wykorzystane do zwiększenia kontroli nad urządzeniami ostrzegawczymi, takimi jak sygnalizatory optyczne i alarmy dźwiękowe, w przypadku wystąpienia awarii systemu lub zdarzeń wykrycia zanieczyszczeń. Alarmy wielokrotnego odrzutu zwiększające jakość produktów Funkcja alarmu wielokrotnego odrzutu generuje wyjściowy sygnał alarmowy, gdy w określonym czasie wystąpi z góry określona liczba zdarzeń odrzucenia produktu lub kolejna liczba zdarzeń wykrycia zanieczyszczeń. Funkcja ta umożliwia przeprowadzenie kontroli, gdy występuje duża liczba zdarzeń wykrycia zanieczyszczeń. 18

19 Alarm ostrzegawczy drugiej wartości progowej wykrywania wstępnego zmniejsza ilość fałszywych odrzutów Funkcja ostrzegania przed osiągnięciem drugiej wartości progowej (wykrywania wstępnego) może być przydatna w sytuacji, gdy kontrolowany produkt jest podatny na zmiany w czasie, a jeśli nie zostanie skontrolowany, może generować wiele zdarzeń fałszywych wykryć lub być przyczyną wytworzenia produktu niespełniającego norm. Dobrym przykładem jest rozmrażanie na linii produkcyjnej wyrobów mrożonych spowodowane zatrzymaniem wcześniejszej części linii. Gdy produkt rozmraża się, jego przewodność wzrasta w wyniku wzrostu wilgotności. Jeśli dojdzie do nadmiernego rozmrożenia, sygnał produktu wzrośnie do punktu, w którym wykrywacz metali włączy się, powodując fałszywe wykrycie i odrzucenie produktu niezawierającego metalu. Dodatkowo temperatura produktu może wykraczać poza zakres przewidziany do pakowania. Alarm drugiej wartości progowej można ustawić na z góry określony poziom, przypadający przed punktem aktywacji wykrywacza metali. W ten sposób można określić, że produkt ulega zmianie, unikając jednocześnie fałszywych odrzutów. Podsumowanie dostępnych funkcji wejść/wyjść W pakiecie oprogramowania dostępne są dwa programowalne wyjścia przekaźnikowe oraz trzy programowalne wejścia. Pełny zakres sygnałów wejściowych/wyjściowych można przedstawić w następujący sposób: - Sygnały wejściowe Usterka układu sprężonego powietrza Przenośnik pracuje Wykrywacz metali wyłączony Funkcja zdalnego blokowania/odblokowywania Zdalna zmiana produktu Pełny pojemnik na odrzucone produkty Zdalne wstrzymanie odrzutu Ostrzeżenie z czujnika fotoelektrycznego Sterowanie jednostką potwierdzenia odrzutu Zamknięcia pojemnika monitorowanie Dostosowywany do wyboru przez użytkownika Sygnały wyjściowe Wczesne ostrzeżenie Pełny pojemnik na odrzucone produkty Wykrycie metalu Wykrywacz aktywny Najbliższy/przekroczony termin testu kontroli jakości Test kontroli jakości zakończony niepowodzeniem Alarm wielokrotnych odrzuceń kolejnych lub zakumulowanych Ostrzeżenie drugiej wartości progowej (wykrycie wstępne) Licznik paczek Alarm weryfikacji skuteczności działania Ostrzeżenie Kontrola stanu Alarm zamknięcia pojemnika Dostosowywany do wyboru przez użytkownika 19

20 Pełna elastyczność Systemy przenośnikowe maksymalizujące wydajność Seria 40 Zestaw ustandaryzowanych rozwiązań zapewniających niezawodną i wydajną kontrolę. Seria 80 Elastyczne rozwiązania kontrolne, które można dostosować do szerokiego zakresu zastosowań. Rozwiązania niestandardowe Niezależnie od zastosowania nasze niestandardowe, dostosowane do potrzeb przenośniki to niezawodne rozwiązanie o wysokiej wydajności. Pakiet IPac tworzenie dokumentacji w celu spełnienia wymagań zgodności z normami Wykrywacze metali Profile i Profile Select wyposażone są w pakiet weryfikacji montażu i skuteczności działania METTLER TOLEDO IPac, wspomagający stałe zachowywanie zgodności ze standardami wewnętrznymi i zewnętrznymi. Aby zagwarantować każdorazowe spełnianie wymagań audytu, ten obszerny pakiet zawiera kompletną dokumentację dotyczącą procesów instalacji, przekazania systemu do eksploatacji i weryfikacji jego działania. Więcej informacji Mettler-Toledo Sp. z o.o. ul. Poleczki Warszawa Polska Telefon: Faks: polska@mt.com Zastrzegamy sobie prawo do wprowadzania zmian technicznych 12/11 Mettler-Toledo Safeline Limited Wydrukowano w Wielkiej Brytanii SLMD-UK-BRO-PL-PRO-SELECT-1211
