1 Poradnik Instalatora 2014 Automatyka Domów

2 Schematy instalacji w niniejszym cenniku przedstawione są w sposób uproszczony i poglądowy, nie należy ich traktować jako ostateczne podczas wykonywania instalacji. Dane techniczne zawarte w cenniku mogą ulec zmianie, bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji urządzeń. Honeywell Sp. z o.o. nie ponosi odpowiedzialności za możliwe błędy drukarskie.

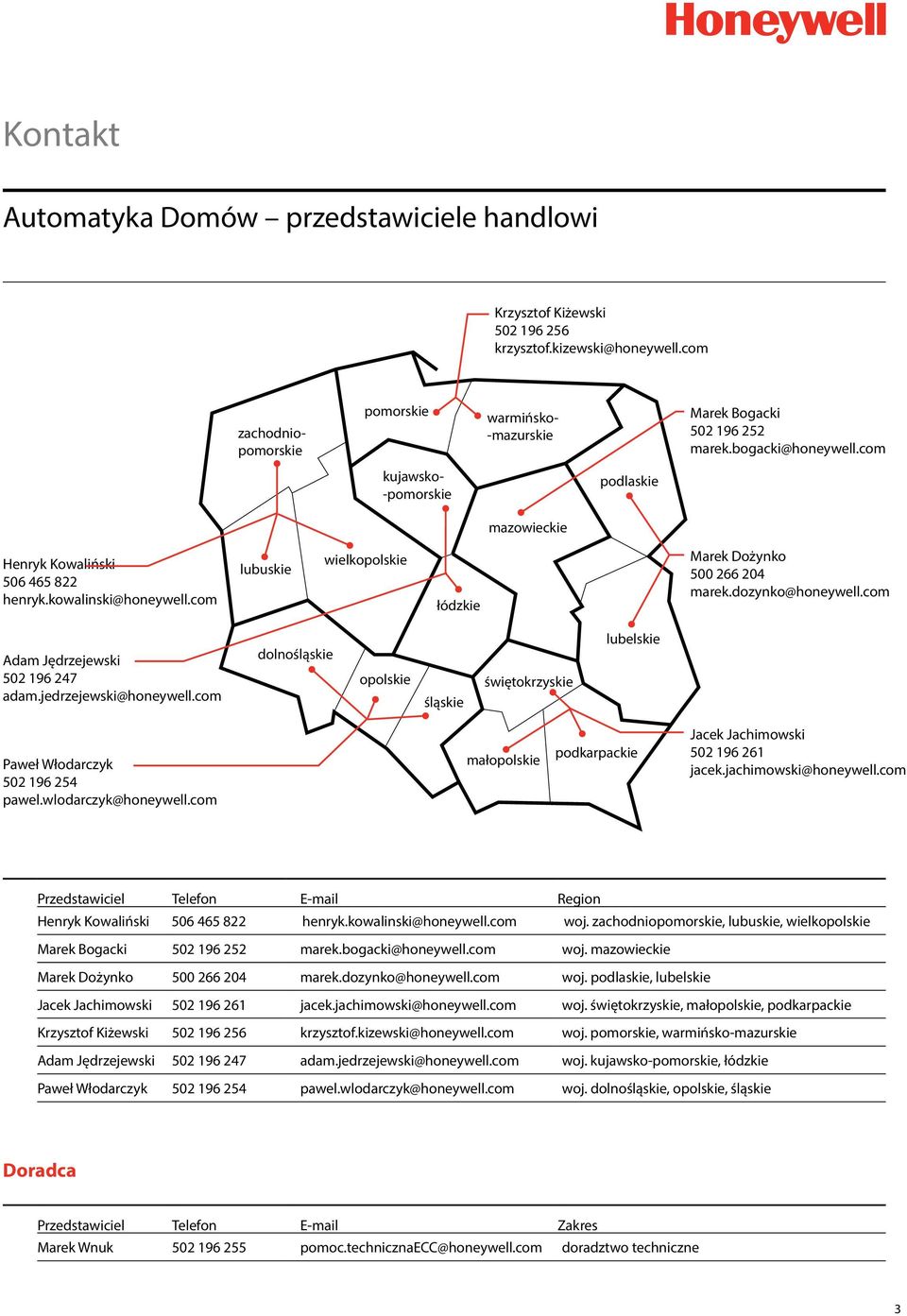

3 Kontakt Automatyka Domów przedstawiciele handlowi Krzysztof Kiżewski zachodniopomorskie pomorskie warmińsko- -mazurskie Marek Bogacki kujawsko- -pomorskie podlaskie mazowieckie Henryk Kowaliński lubuskie wielkopolskie łódzkie Marek Dożynko Adam Jędrzejewski dolnośląskie opolskie śląskie świętokrzyskie lubelskie Paweł Włodarczyk małopolskie podkarpackie Jacek Jachimowski Przedstawiciel Telefon Region Henryk Kowaliński woj. zachodniopomorskie, lubuskie, wielkopolskie Marek Bogacki woj. mazowieckie Marek Dożynko woj. podlaskie, lubelskie Jacek Jachimowski woj. świętokrzyskie, małopolskie, podkarpackie Krzysztof Kiżewski woj. pomorskie, warmińsko-mazurskie Adam Jędrzejewski woj. kujawsko-pomorskie, łódzkie Paweł Włodarczyk woj. dolnośląskie, opolskie, śląskie Doradca Przedstawiciel Telefon Zakres Marek Wnuk doradztwo techniczne 3

4 Ofertowanie Urszula Wałuszko lubuskie pomorskie wielkopolskie zachodniopomorskie kujawsko- -pomorskie łódzkie warmińsko- -mazurskie mazowieckie podlaskie dolnośląskie opolskie śląskie świętokrzyskie lubelskie Bogumiła Michalak-Pachała małopolskie podkarpackie Przedstawiciel Telefon Region Bogumiła Michalak-Pachała Urszula Wałuszko woj. dolnośląskie, lubuskie, małopolskie, opolskie, podkarpackie, śląskie, świętokrzyskie, wielkopolskie, zachodniopomorskie woj. kujawsko-pomorskie, lubelskie, łódzkie, mazowieckie, podlaskie, pomorskie, warmińsko-mazurskie 4

5 Współpraca z Projektantami Robert Tokarzewski robert.tokarzewski@honeywell.com lubuskie pomorskie wielkopolskie zachodniopomorskie kujawsko- -pomorskie łódzkie warmińsko- -mazurskie mazowieckie podlaskie dolnośląskie opolskie śląskie świętokrzyskie lubelskie Michał Polus michal.polus@honeywell.com małopolskie podkarpackie Przedstawiciel Telefon Region Michał Polus michal.polus@honeywell.com Robert Tokarzewski robert.tokarzewski@honeywell.com woj. dolnośląskie, lubuskie, małopolskie, opolskie, podkarpackie, śląskie, świętokrzyskie, wielkopolskie, zachodniopomorskie woj. kujawsko-pomorskie, lubelskie, łódzkie, mazowieckie, podlaskie, pomorskie, warmińsko-mazurskie 5

6 Automatyka Instalacji Chłodniczych i Klimatyzacyjnych przedstawiciel handlowy lubuskie pomorskie wielkopolskie zachodniopomorskie kujawsko- -pomorskie łódzkie warmińsko- -mazurskie mazowieckie podlaskie dolnośląskie opolskie śląskie świętokrzyskie lubelskie Iwona Bocar iwona.bocar@honeywell.com małopolskie podkarpackie Przedstawiciel Telefon Region Iwona Bocar iwona.bocar@honeywell.com cała Polska Dział Obsługi Klienta Dział Obsługi Klienta pracuje w godzinach: od poniedziałku do czwartku od 8:00 do 16:00 w piątki od 8:00 do 14:30 Zamówienia prosimy przesyłać na numer faksu: lub na adres automatykadomow@honeywell.com 6

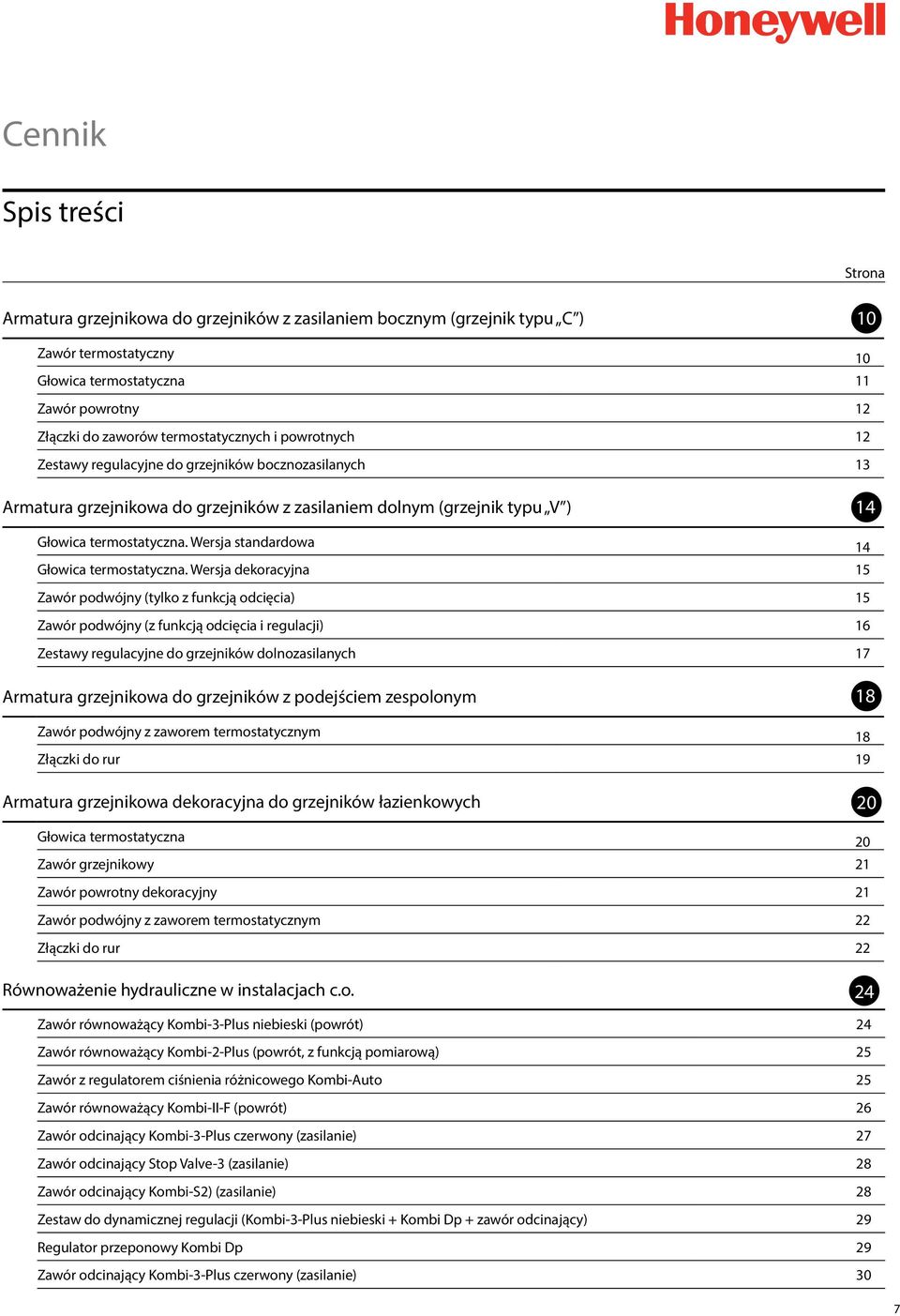

7 Cennik Spis treści Strona Armatura grzejnikowa do grzejników z zasilaniem bocznym (grzejnik typu C ) 10 Zawór termostatyczny 10 Głowica termostatyczna 11 Zawór powrotny 12 Złączki do zaworów termostatycznych i powrotnych 12 Zestawy regulacyjne do grzejników bocznozasilanych 13 Armatura grzejnikowa do grzejników z zasilaniem dolnym (grzejnik typu V ) 14 Głowica termostatyczna. Wersja standardowa 14 Głowica termostatyczna. Wersja dekoracyjna 15 Zawór podwójny (tylko z funkcją odcięcia) 15 Zawór podwójny (z funkcją odcięcia i regulacji) 16 Zestawy regulacyjne do grzejników dolnozasilanych 17 Armatura grzejnikowa do grzejników z podejściem zespolonym 18 Zawór podwójny z zaworem termostatycznym 18 Złączki do rur 19 Armatura grzejnikowa dekoracyjna do grzejników łazienkowych 20 Głowica termostatyczna 20 Zawór grzejnikowy 21 Zawór powrotny dekoracyjny 21 Zawór podwójny z zaworem termostatycznym 22 Złączki do rur 22 Równoważenie hydrauliczne w instalacjach c.o. 24 Zawór równoważący Kombi-3-Plus niebieski (powrót) 24 Zawór równoważący Kombi-2-Plus (powrót, z funkcją pomiarową) 25 Zawór z regulatorem ciśnienia różnicowego Kombi-Auto 25 Zawór równoważący Kombi-II-F (powrót) 26 Zawór odcinający Kombi-3-Plus czerwony (zasilanie) 27 Zawór odcinający Stop Valve-3 (zasilanie) 28 Zawór odcinający Kombi-S2) (zasilanie) 28 Zestaw do dynamicznej regulacji (Kombi-3-Plus niebieski + Kombi Dp + zawór odcinający) 29 Regulator przeponowy Kombi Dp 29 Zawór odcinający Kombi-3-Plus czerwony (zasilanie) 30 7

8 Przykłady zastosowania zaworów równoważących 32 Regulacja statyczna (stały przepływ) 32 Przykłady zastosowania zaworów równoważących 33 Regulacja dynamiczna (stałe ciśnienie różnicowe) 33 Równoważenie hydrauliczne w instalacjach ciepłej wody użytkowej 34 Zawór równoważący w cyrkulacji ciepłej wody Alwa-Kombi-4 34 Zawór równoważący w cyrkulacji ciepłej wodyw instalacjach poziomych Alwa-Comfort 35 Ogrzewanie podłogowe 36 Zawór grzejnikowy + ogranicznik temperatury 37 Regulator do ogrzewania podłogowego do zabudowy podtynkowej 37 Z termostatycznym zaworem mieszającym 38 Z głowicą bezpośredniego działania 38 Z centralnym układem mieszającym i regulacją pomieszczeniową 42 Z centralnym układem mieszającym i regulacją pogodową 42 Zawory mieszające do ciepłej wody użytkowej 46 Zawór mieszający termostatyczny do c.w.u. 46 Zawór mieszający termostatyczny do c.w.u. 46 Zawór równoważący Alwa-Kombi-4 (w cyrkulacji ciepłej wody użytkowej) 46 Sterowanie strefowe 48 Termostaty pokojowe przewodowe 49 Termostaty programowalne tygodniowe przewodowe 49 Bezprzewodowe termostaty pokojowe 49 Bezprzewodowe termostaty programowalne tygodniowo 49 Bezprzewodowy moduł sterujący systemu evohome (do 8 stref grzewczych) 50 Zestawy regulacyjne z modułami sterujacymi 50 Regulator strefowy do 5 stref grzewczych z możliwością rozszerzenia 51 Bezprzewodowe czujniki pokojowe 51 Siłowniki termoelektryczne 51 Przykłady rozwiązań sterowania strefowego (bezprzewodowego) 52 System strefowy z ogrzewaniem grzejnikowym 52 System wielostrefowy z ogrzewaniem podłogowym 53 System wielostrefowy z ogrzewaniem mieszanym (podłogowo-grzejnikowym) 54 System wielostrefowy z ogrzewaniem mieszanym ze sterowaniem zaworu mieszającego 55 System dwustrefowy z zaworami przelotowymi 56 8

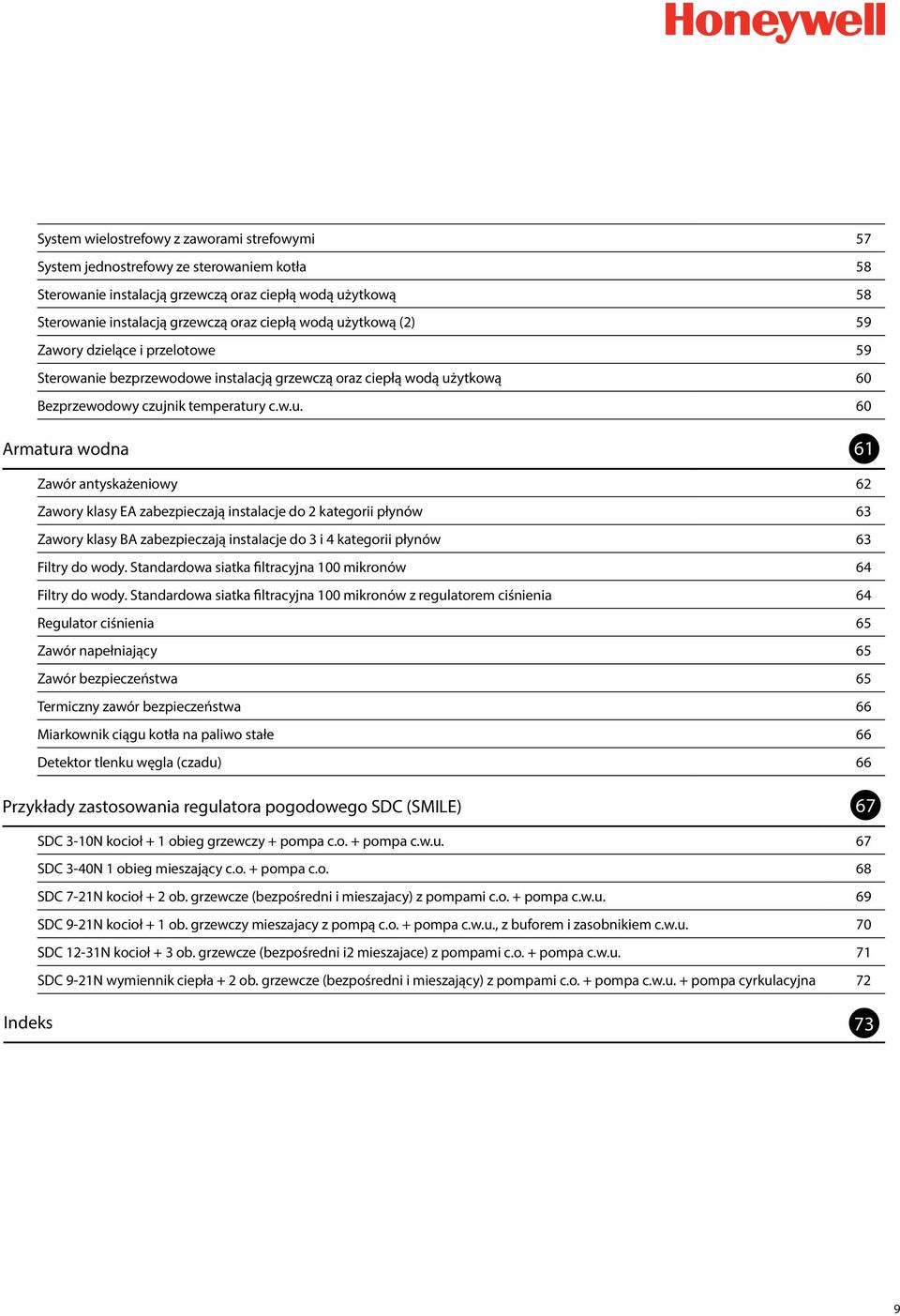

9 System wielostrefowy z zaworami strefowymi 57 System jednostrefowy ze sterowaniem kotła 58 Sterowanie instalacją grzewczą oraz ciepłą wodą użytkową 58 Sterowanie instalacją grzewczą oraz ciepłą wodą użytkową (2) 59 Zawory dzielące i przelotowe 59 Sterowanie bezprzewodowe instalacją grzewczą oraz ciepłą wodą użytkową 60 Bezprzewodowy czujnik temperatury c.w.u. 60 Armatura wodna 61 Zawór antyskażeniowy 62 Zawory klasy EA zabezpieczają instalacje do 2 kategorii płynów 63 Zawory klasy BA zabezpieczają instalacje do 3 i 4 kategorii płynów 63 Filtry do wody. Standardowa siatka filtracyjna 100 mikronów 64 Filtry do wody. Standardowa siatka filtracyjna 100 mikronów z regulatorem ciśnienia 64 Regulator ciśnienia 65 Zawór napełniający 65 Zawór bezpieczeństwa 65 Termiczny zawór bezpieczeństwa 66 Miarkownik ciągu kotła na paliwo stałe 66 Detektor tlenku węgla (czadu) 66 Przykłady zastosowania regulatora pogodowego SDC (SMILE) 67 SDC 3-10N kocioł + 1 obieg grzewczy + pompa c.o. + pompa c.w.u. 67 SDC 3-40N 1 obieg mieszający c.o. + pompa c.o. 68 SDC 7-21N kocioł + 2 ob. grzewcze (bezpośredni i mieszajacy) z pompami c.o. + pompa c.w.u. 69 SDC 9-21N kocioł + 1 ob. grzewczy mieszajacy z pompą c.o. + pompa c.w.u., z buforem i zasobnikiem c.w.u. 70 SDC 12-31N kocioł + 3 ob. grzewcze (bezpośredni i2 mieszajace) z pompami c.o. + pompa c.w.u. 71 SDC 9-21N wymiennik ciepła + 2 ob. grzewcze (bezpośredni i mieszający) z pompami c.o. + pompa c.w.u. + pompa cyrkulacyjna 72 Indeks 73 9

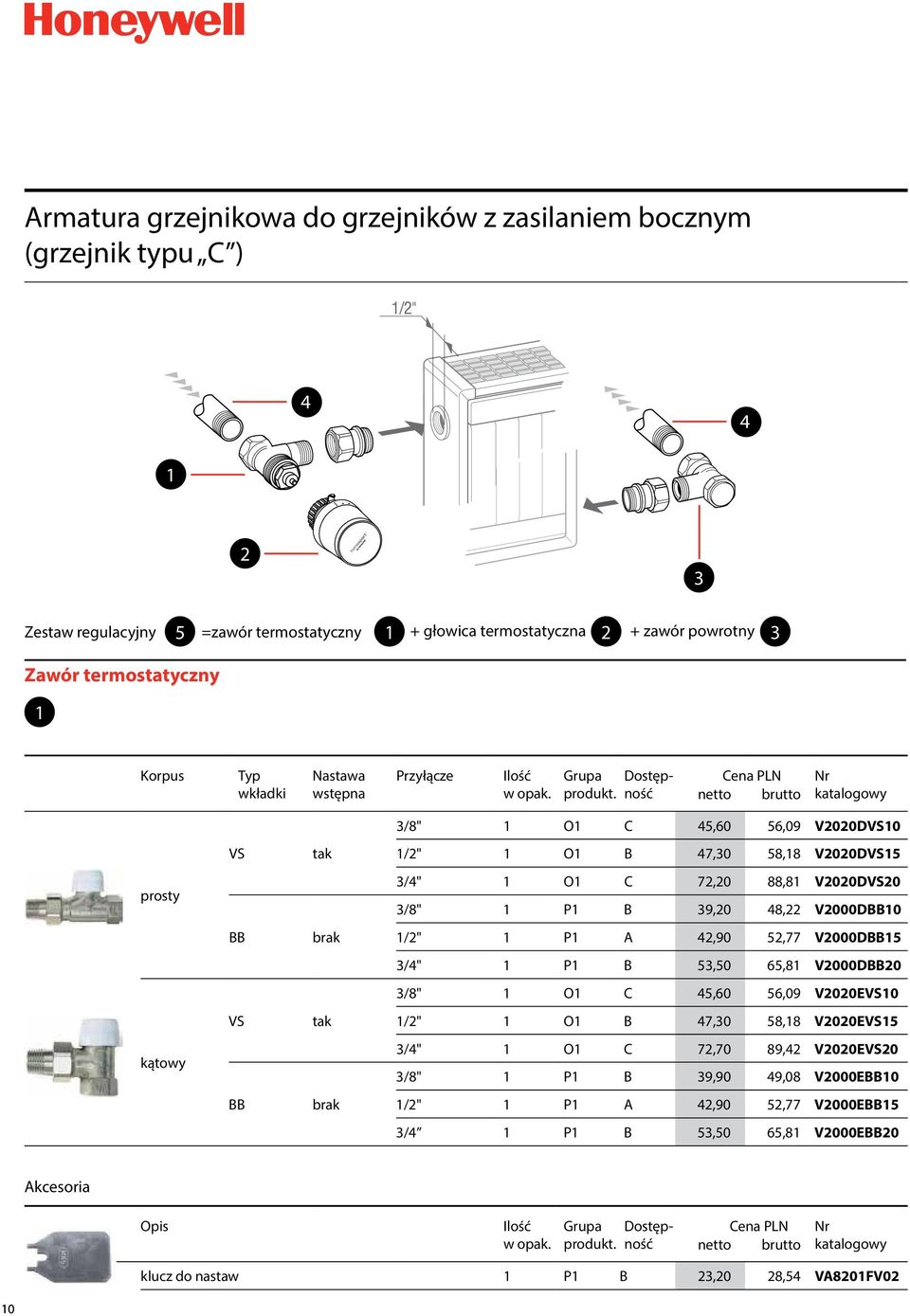

10 Armatura grzejnikowa do grzejników z zasilaniem bocznym (grzejnik typu C ) 1/2" Zestaw regulacyjny 5 =zawór termostatyczny 1 + głowica termostatyczna 2 + zawór powrotny 3 Zawór termostatyczny 1 Korpus Typ wkładki Nastawa wstępna Przyłącze 3/8" 1 O1 C 45,60 56,09 V2020DVS10 VS tak 1/2" 1 O1 B 47,30 58,18 V2020DVS15 prosty 3/4" 1 O1 C 72,20 88,81 V2020DVS20 3/8" 1 P1 B 39,20 48,22 V2000DBB10 BB brak 1/2" 1 P1 A 42,90 52,77 V2000DBB15 3/4" 1 P1 B 53,50 65,81 V2000DBB20 3/8" 1 O1 C 45,60 56,09 V2020EVS10 VS tak 1/2" 1 O1 B 47,30 58,18 V2020EVS15 kątowy 3/4" 1 O1 C 72,70 89,42 V2020EVS20 3/8" 1 P1 B 39,90 49,08 V2000EBB10 BB brak 1/2" 1 P1 A 42,90 52,77 V2000EBB15 3/4 1 P1 B 53,50 65,81 V2000EBB20 Akcesoria Opis klucz do nastaw 1 P1 B 23,20 28,54 VA8201FV02 10

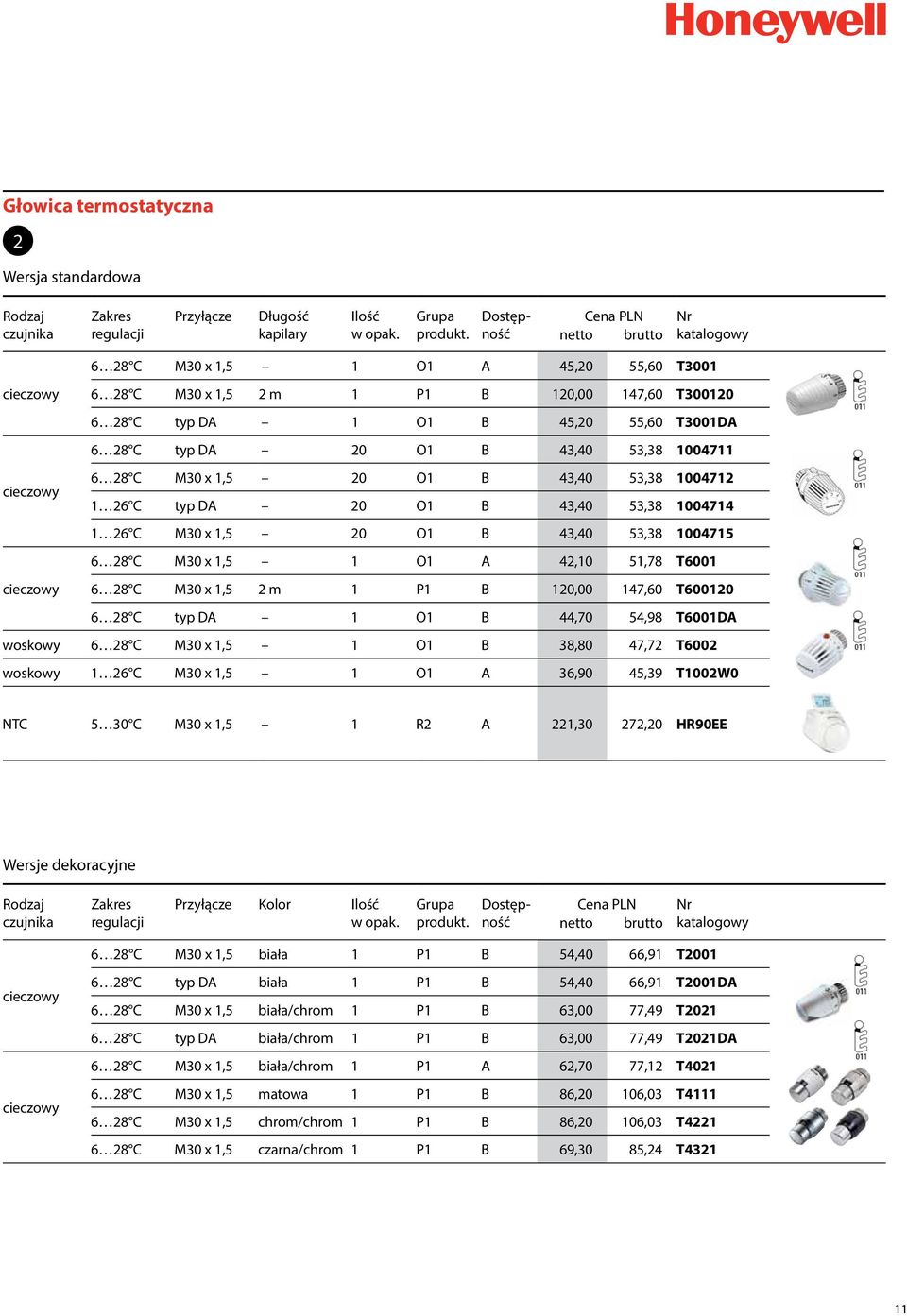

11 Głowica termostatyczna 2 Wersja standardowa Rodzaj czujnika Zakres regulacji Przyłącze Długość kapilary 6 28 C M30 x 1,5 1 O1 A 45,20 55,60 T3001 cieczowy 6 28 C M30 x 1,5 2 m 1 P1 B 120,00 147,60 T C typ DA 1 O1 B 45,20 55,60 T3001DA 6 28 C typ DA 20 O1 B 43,40 53, cieczowy 6 28 C M30 x 1,5 20 O1 B 43,40 53, C typ DA 20 O1 B 43,40 53, C M30 x 1,5 20 O1 B 43,40 53, C M30 x 1,5 1 O1 A 42,10 51,78 T6001 cieczowy 6 28 C M30 x 1,5 2 m 1 P1 B 120,00 147,60 T C typ DA 1 O1 B 44,70 54,98 T6001DA woskowy 6 28 C M30 x 1,5 1 O1 B 38,80 47,72 T6002 woskowy 1 26 C M30 x 1,5 1 O1 A 36,90 45,39 T1002W0 NTC 5 30 C M30 x 1,5 1 R2 A 221,30 272,20 HR90EE Wersje dekoracyjne Rodzaj czujnika Zakres regulacji Przyłącze Kolor 6 28 C M30 x 1,5 biała 1 P1 B 54,40 66,91 T2001 cieczowy cieczowy 6 28 C typ DA biała 1 P1 B 54,40 66,91 T2001DA 6 28 C M30 x 1,5 biała/chrom 1 P1 B 63,00 77,49 T C typ DA biała/chrom 1 P1 B 63,00 77,49 T2021DA 6 28 C M30 x 1,5 biała/chrom 1 P1 A 62,70 77,12 T C M30 x 1,5 matowa 1 P1 B 86,20 106,03 T C M30 x 1,5 chrom/chrom 1 P1 B 86,20 106,03 T C M30 x 1,5 czarna/chrom 1 P1 B 69,30 85,24 T

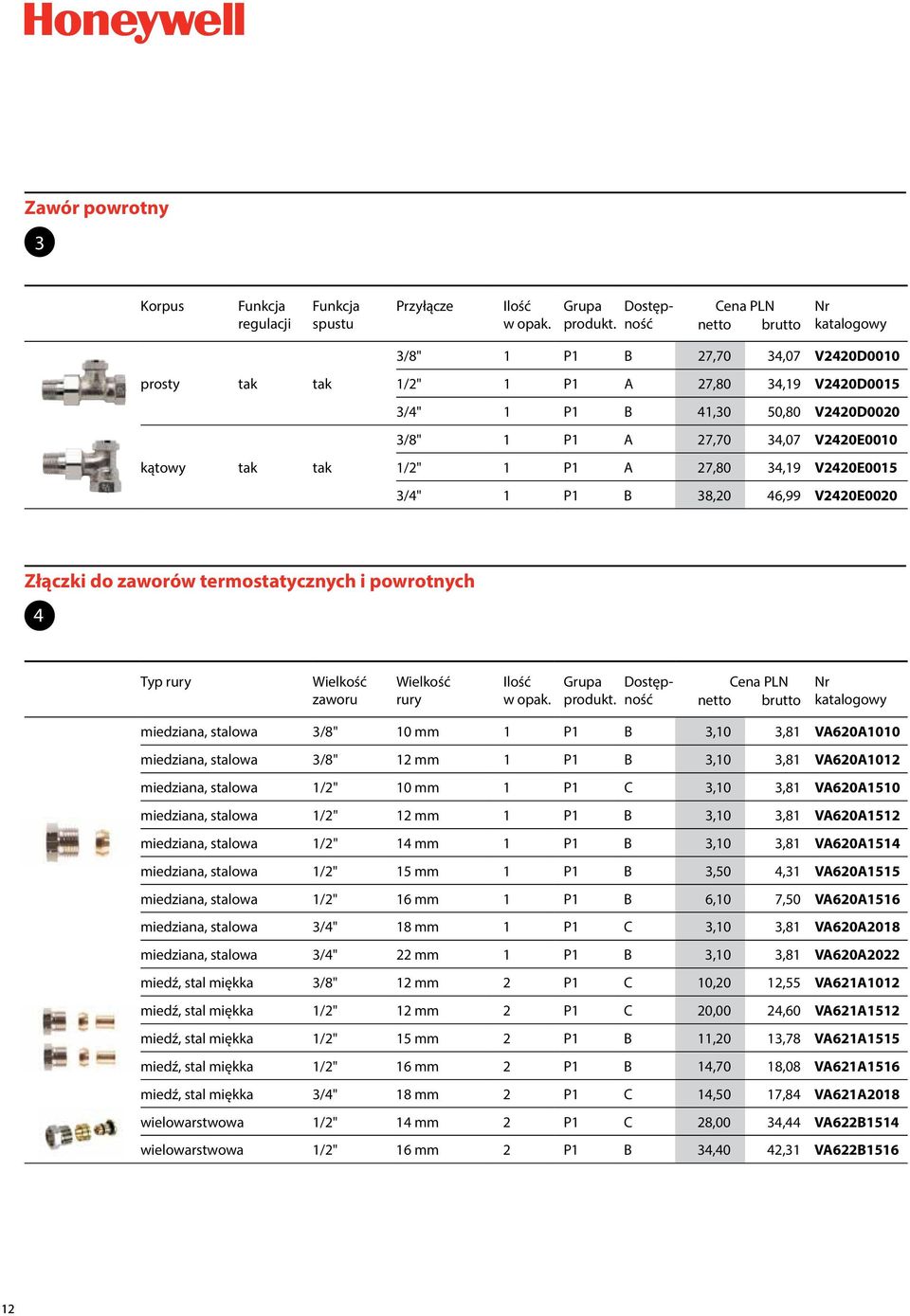

12 Zawór powrotny 3 Korpus Funkcja regulacji Funkcja spustu Przyłącze 3/8" 1 P1 B 27,70 34,07 V2420D0010 prosty tak tak kątowy tak tak 1/2" 1 P1 A 27,80 34,19 V2420D0015 3/4" 1 P1 B 41,30 50,80 V2420D0020 3/8" 1 P1 A 27,70 34,07 V2420E0010 1/2" 1 P1 A 27,80 34,19 V2420E0015 3/4" 1 P1 B 38,20 46,99 V2420E0020 Złączki do zaworów termostatycznych i powrotnych 4 Typ rury Wielkość zaworu Wielkość rury miedziana, stalowa 3/8" 10 mm 1 P1 B 3,10 3,81 VA620A1010 miedziana, stalowa 3/8" 12 mm 1 P1 B 3,10 3,81 VA620A1012 miedziana, stalowa 1/2" 10 mm 1 P1 C 3,10 3,81 VA620A1510 miedziana, stalowa 1/2" 12 mm 1 P1 B 3,10 3,81 VA620A1512 miedziana, stalowa 1/2" 14 mm 1 P1 B 3,10 3,81 VA620A1514 miedziana, stalowa 1/2" 15 mm 1 P1 B 3,50 4,31 VA620A1515 miedziana, stalowa 1/2" 16 mm 1 P1 B 6,10 7,50 VA620A1516 miedziana, stalowa 3/4" 18 mm 1 P1 C 3,10 3,81 VA620A2018 miedziana, stalowa 3/4" 22 mm 1 P1 B 3,10 3,81 VA620A2022 miedź, stal miękka 3/8" 12 mm 2 P1 C 10,20 12,55 VA621A1012 miedź, stal miękka 1/2" 12 mm 2 P1 C 20,00 24,60 VA621A1512 miedź, stal miękka 1/2" 15 mm 2 P1 B 11,20 13,78 VA621A1515 miedź, stal miękka 1/2" 16 mm 2 P1 B 14,70 18,08 VA621A1516 miedź, stal miękka 3/4" 18 mm 2 P1 C 14,50 17,84 VA621A2018 wielowarstwowa 1/2" 14 mm 2 P1 C 28,00 34,44 VA622B1514 wielowarstwowa 1/2" 16 mm 2 P1 B 34,40 42,31 VA622B

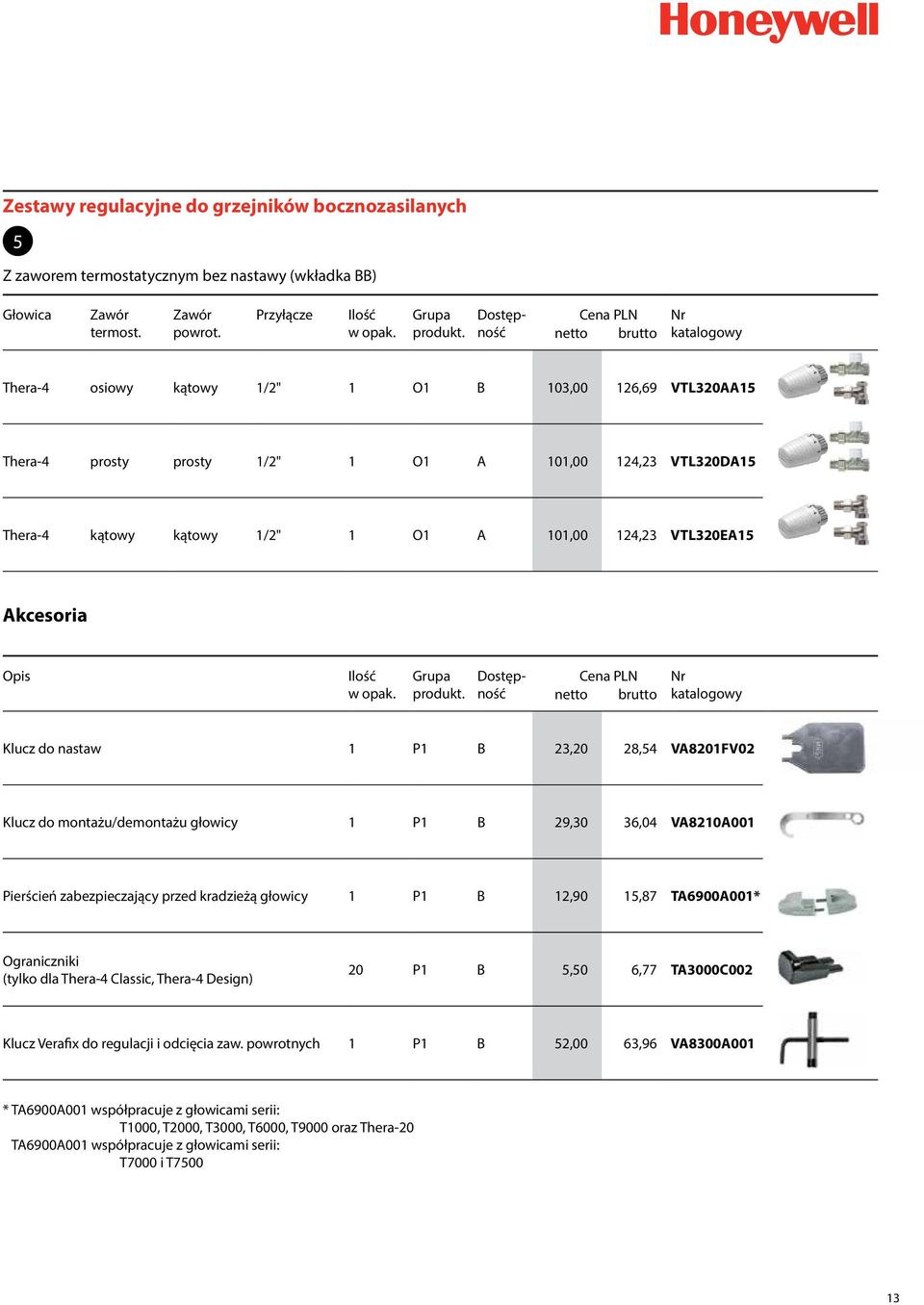

13 Zestawy regulacyjne do grzejników bocznozasilanych 5 Z zaworem termostatycznym bez nastawy (wkładka BB) Głowica Zawór termost. Zawór powrot. Przyłącze Thera-4 osiowy kątowy 1/2" 1 O1 B 103,00 126,69 VTL320AA15 Thera-4 prosty prosty 1/2" 1 O1 A 101,00 124,23 VTL320DA15 Thera-4 kątowy kątowy 1/2" 1 O1 A 101,00 124,23 VTL320EA15 Akcesoria Opis Klucz do nastaw 1 P1 B 23,20 28,54 VA8201FV02 Klucz do montażu/demontażu głowicy 1 P1 B 29,30 36,04 VA8210A001 Pierścień zabezpieczający przed kradzieżą głowicy 1 P1 B 12,90 15,87 TA6900A001* Ograniczniki (tylko dla Thera-4 Classic, Thera-4 Design) 20 P1 B 5,50 6,77 TA3000C002 Klucz Verafix do regulacji i odcięcia zaw. powrotnych 1 P1 B 52,00 63,96 VA8300A001 * TA6900A001 współpracuje z głowicami serii: T1000, T2000, T3000, T6000, T9000 oraz Thera-20 TA6900A001 współpracuje z głowicami serii: T7000 i T

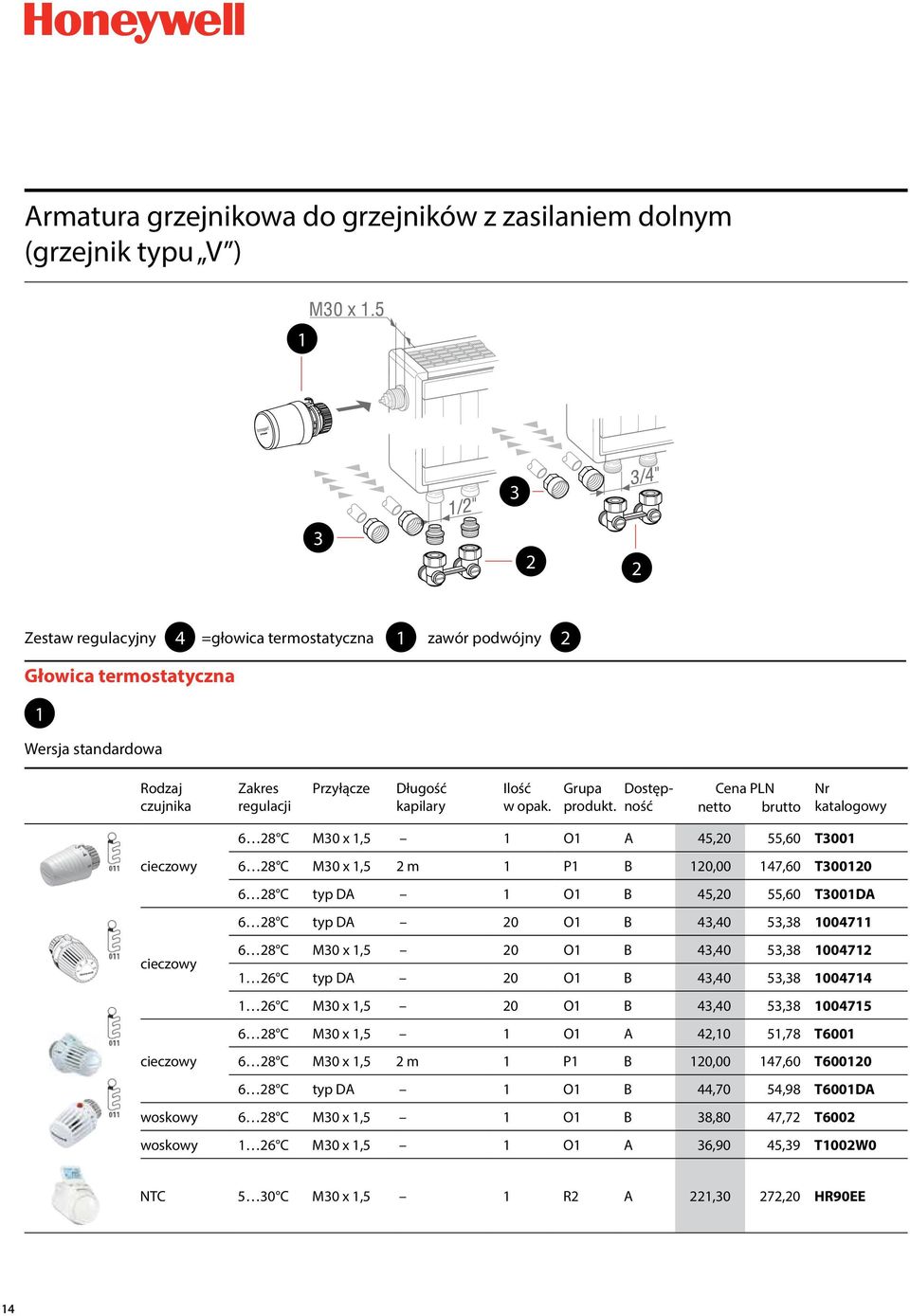

14 Armatura grzejnikowa do grzejników z zasilaniem dolnym (grzejnik typu V ) M30 x /2" 3/4" 2 2 Zestaw regulacyjny 4 =głowica termostatyczna 1 zawór podwójny 2 Głowica termostatyczna 1 Wersja standardowa Rodzaj czujnika Zakres regulacji Przyłącze Długość kapilary 6 28 C M30 x 1,5 1 O1 A 45,20 55,60 T3001 cieczowy 6 28 C M30 x 1,5 2 m 1 P1 B 120,00 147,60 T C typ DA 1 O1 B 45,20 55,60 T3001DA 6 28 C typ DA 20 O1 B 43,40 53, cieczowy 6 28 C M30 x 1,5 20 O1 B 43,40 53, C typ DA 20 O1 B 43,40 53, C M30 x 1,5 20 O1 B 43,40 53, C M30 x 1,5 1 O1 A 42,10 51,78 T6001 cieczowy 6 28 C M30 x 1,5 2 m 1 P1 B 120,00 147,60 T C typ DA 1 O1 B 44,70 54,98 T6001DA woskowy 6 28 C M30 x 1,5 1 O1 B 38,80 47,72 T6002 woskowy 1 26 C M30 x 1,5 1 O1 A 36,90 45,39 T1002W0 NTC 5 30 C M30 x 1,5 1 R2 A 221,30 272,20 HR90EE 14

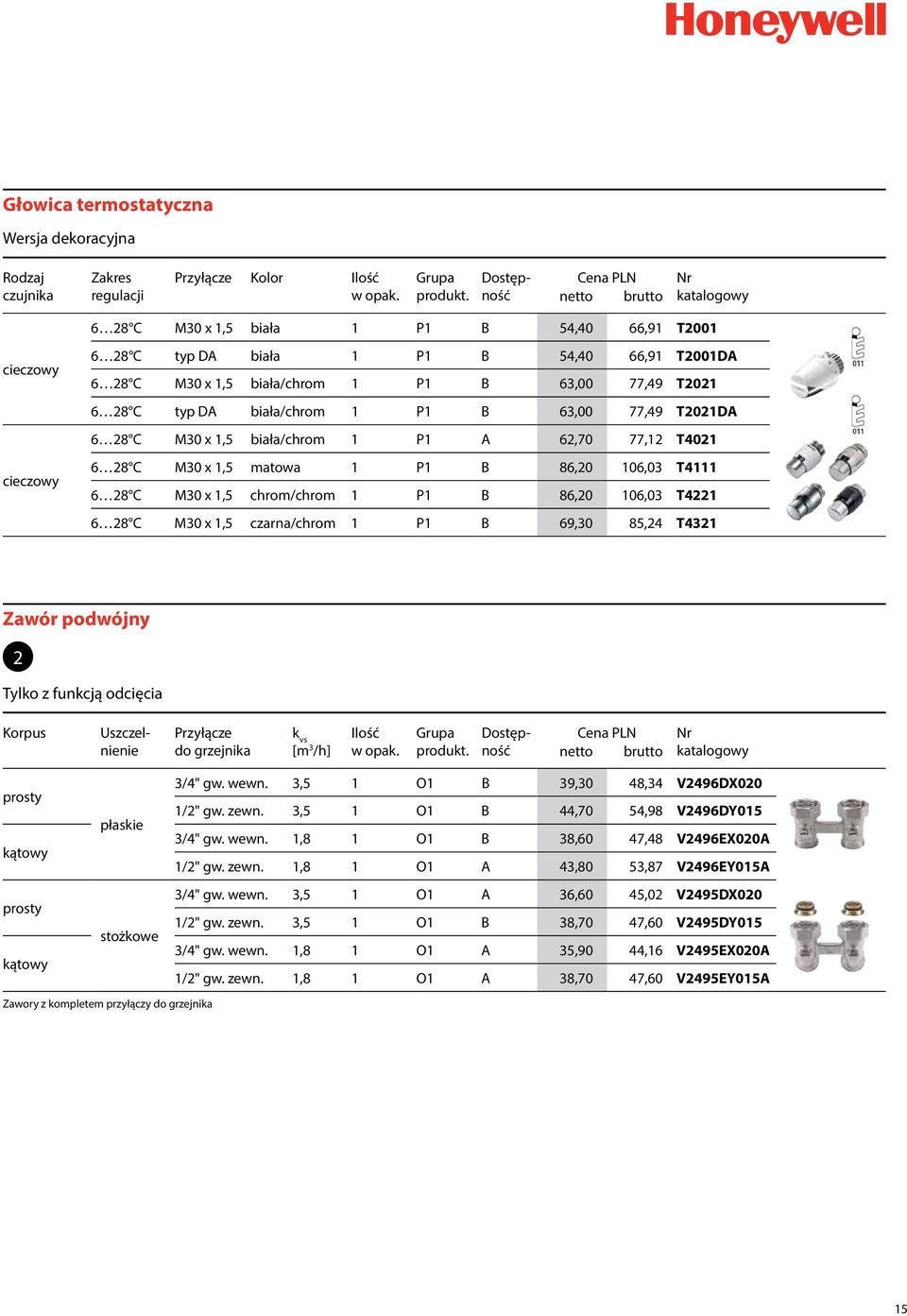

15 Głowica termostatyczna Wersja dekoracyjna Rodzaj czujnika Zakres regulacji Przyłącze Kolor 6 28 C M30 x 1,5 biała 1 P1 B 54,40 66,91 T2001 cieczowy cieczowy 6 28 C typ DA biała 1 P1 B 54,40 66,91 T2001DA 6 28 C M30 x 1,5 biała/chrom 1 P1 B 63,00 77,49 T C typ DA biała/chrom 1 P1 B 63,00 77,49 T2021DA 6 28 C M30 x 1,5 biała/chrom 1 P1 A 62,70 77,12 T C M30 x 1,5 matowa 1 P1 B 86,20 106,03 T C M30 x 1,5 chrom/chrom 1 P1 B 86,20 106,03 T C M30 x 1,5 czarna/chrom 1 P1 B 69,30 85,24 T4321 Zawór podwójny 2 Tylko z funkcją odcięcia Korpus Przyłącze do grzejnika k vs [m 3 /h] Uszczelnienie 3/4" gw. wewn. 3,5 1 O1 B 39,30 48,34 V2496DX020 prosty 1/2" gw. zewn. 3,5 1 O1 B 44,70 54,98 V2496DY015 płaskie 3/4" gw. wewn. 1,8 1 O1 B 38,60 47,48 V2496EX020A kątowy 1/2" gw. zewn. 1,8 1 O1 A 43,80 53,87 V2496EY015A 3/4" gw. wewn. 3,5 1 O1 A 36,60 45,02 V2495DX020 prosty 1/2" gw. zewn. 3,5 1 O1 B 38,70 47,60 V2495DY015 stożkowe 3/4" gw. wewn. 1,8 1 O1 A 35,90 44,16 V2495EX020A kątowy 1/2" gw. zewn. 1,8 1 O1 A 38,70 47,60 V2495EY015A Zawory z kompletem przyłączy do grzejnika 15

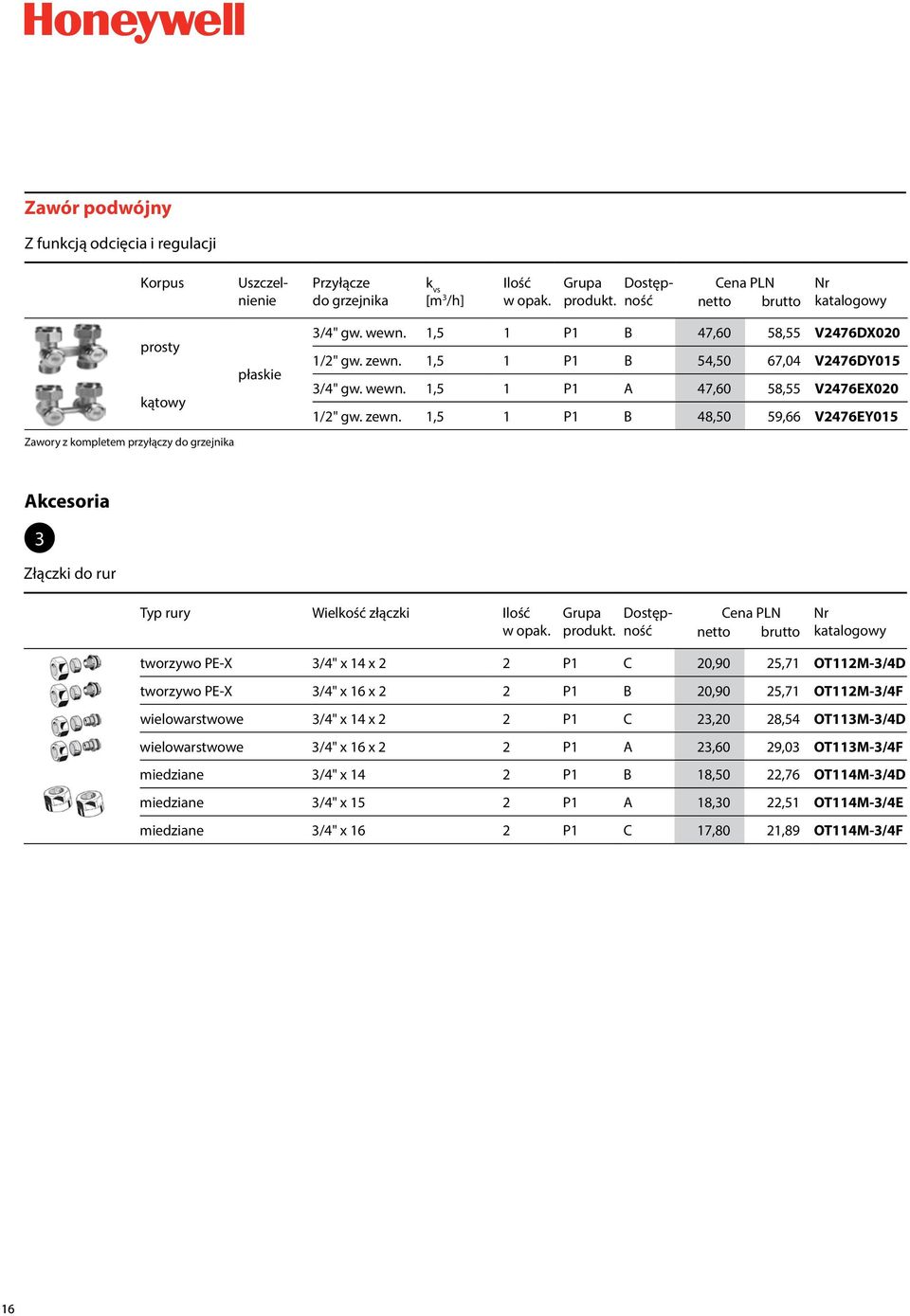

16 Zawór podwójny Z funkcją odcięcia i regulacji Korpus Przyłącze do grzejnika k vs [m 3 /h] Uszczelnienie prosty kątowy Zawory z kompletem przyłączy do grzejnika płaskie 3/4" gw. wewn. 1,5 1 P1 B 47,60 58,55 V2476DX020 1/2" gw. zewn. 1,5 1 P1 B 54,50 67,04 V2476DY015 3/4" gw. wewn. 1,5 1 P1 A 47,60 58,55 V2476EX020 1/2" gw. zewn. 1,5 1 P1 B 48,50 59,66 V2476EY015 Akcesoria 3 Złączki do rur Typ rury Wielkość złączki tworzywo PE-X 3/4" x 14 x 2 2 P1 C 20,90 25,71 OT112M-3/4D tworzywo PE-X 3/4" x 16 x 2 2 P1 B 20,90 25,71 OT112M-3/4F wielowarstwowe 3/4" x 14 x 2 2 P1 C 23,20 28,54 OT113M-3/4D wielowarstwowe 3/4" x 16 x 2 2 P1 A 23,60 29,03 OT113M-3/4F miedziane 3/4" x 14 2 P1 B 18,50 22,76 OT114M-3/4D miedziane 3/4" x 15 2 P1 A 18,30 22,51 OT114M-3/4E miedziane 3/4" x 16 2 P1 C 17,80 21,89 OT114M-3/4F 16

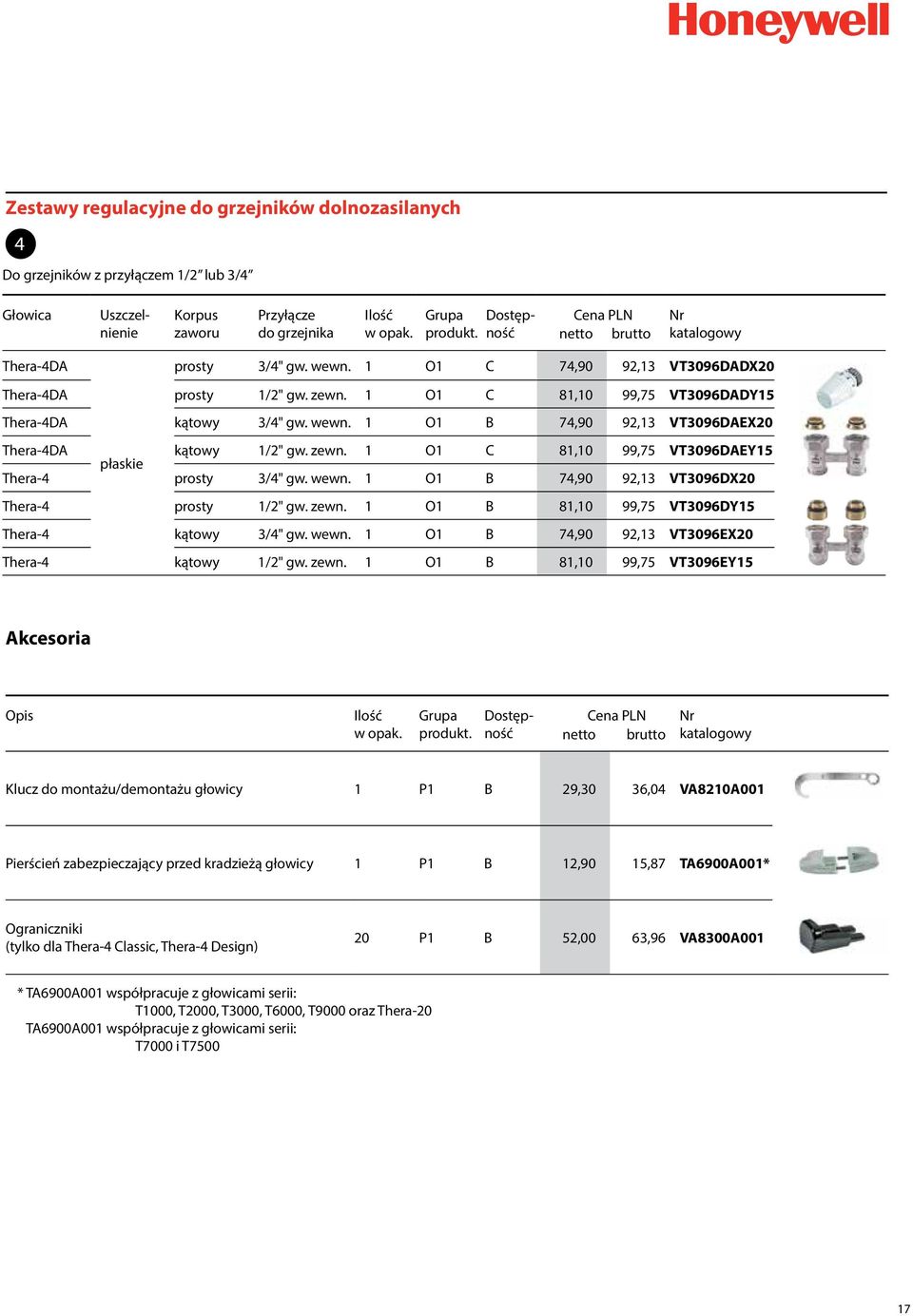

17 Zestawy regulacyjne do grzejników dolnozasilanych 4 Do grzejników z przyłączem 1/2 lub 3/4 Głowica Korpus zaworu Przyłącze do grzejnika Uszczelnienie Thera-4DA prosty 3/4" gw. wewn. 1 O1 C 74,90 92,13 VT3096DADX20 Thera-4DA prosty 1/2" gw. zewn. 1 O1 C 81,10 99,75 VT3096DADY15 Thera-4DA kątowy 3/4" gw. wewn. 1 O1 B 74,90 92,13 VT3096DAEX20 Thera-4DA płaskie kątowy 1/2" gw. zewn. 1 O1 C 81,10 99,75 VT3096DAEY15 Thera-4 prosty 3/4" gw. wewn. 1 O1 B 74,90 92,13 VT3096DX20 Thera-4 prosty 1/2" gw. zewn. 1 O1 B 81,10 99,75 VT3096DY15 Thera-4 kątowy 3/4" gw. wewn. 1 O1 B 74,90 92,13 VT3096EX20 Thera-4 kątowy 1/2" gw. zewn. 1 O1 B 81,10 99,75 VT3096EY15 Akcesoria Opis Klucz do montażu/demontażu głowicy 1 P1 B 29,30 36,04 VA8210A001 Pierścień zabezpieczający przed kradzieżą głowicy 1 P1 B 12,90 15,87 TA6900A001* Ograniczniki (tylko dla Thera-4 Classic, Thera-4 Design) 20 P1 B 52,00 63,96 VA8300A001 * TA6900A001 współpracuje z głowicami serii: T1000, T2000, T3000, T6000, T9000 oraz Thera-20 TA6900A001 współpracuje z głowicami serii: T7000 i T

18 Armatura grzejnikowa do grzejników z podejściem zespolonym 2 1/2" 3/4" Zawór podwójny z zaworem termostatycznym 1 Korpus Przyłącze do grzejnika k vs [m 3 /h] prosty kątowy 3/4" gw. wewn. 0,6 1 P1 B 134,00 164,82 V2474DX020 1/2" gw. zewn. 0,6 1 P1 B 141,00 173,43 V2474DY015 3/4" gw. wewn. 0,6 1 P1 B 134,00 164,82 V2474EX020 1/2" gw. zewn. 0,6 1 P1 B 144,00 177,12 V2474EY015 18

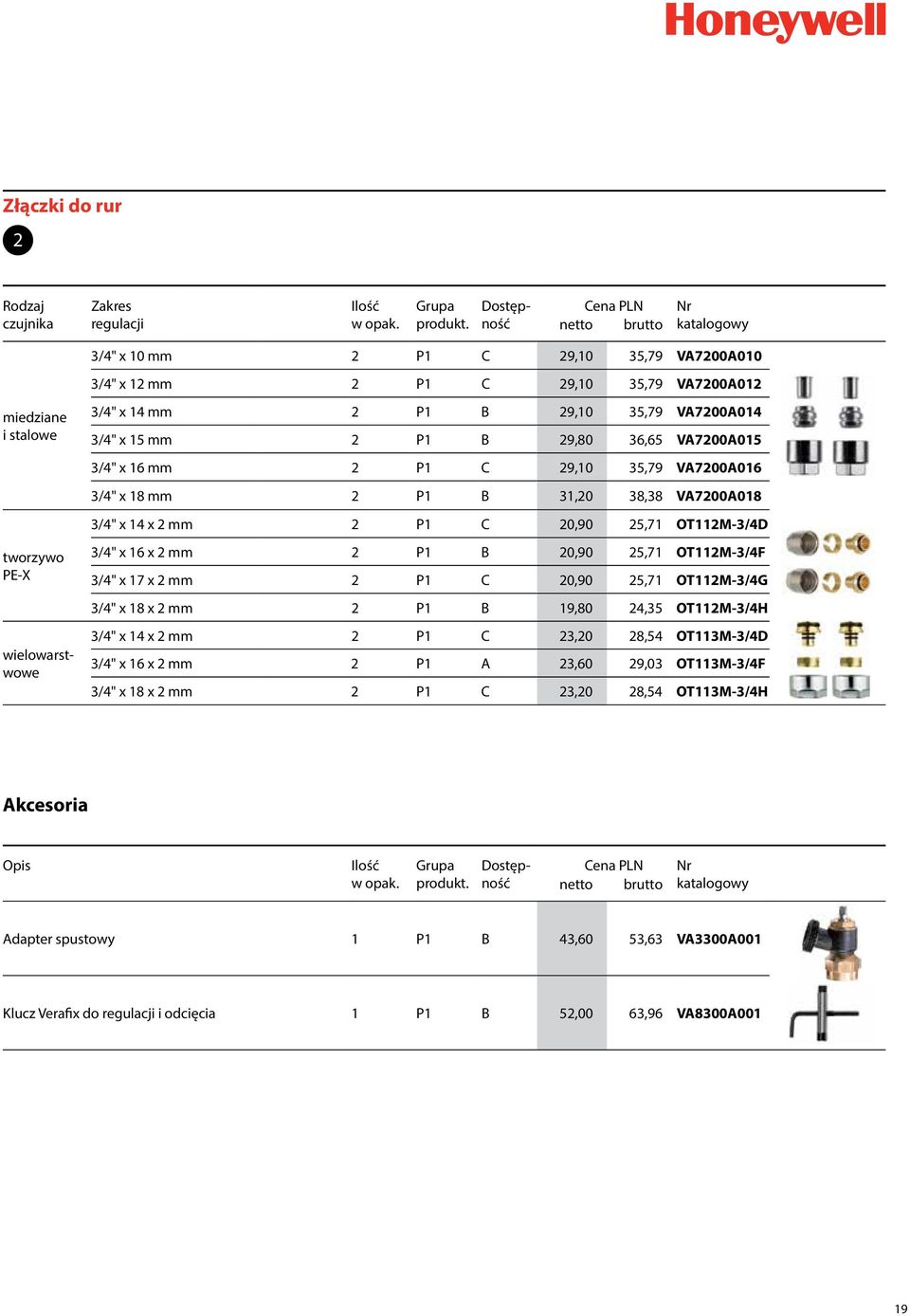

19 Złączki do rur 2 Rodzaj czujnika Zakres regulacji 3/4" x 10 mm 2 P1 C 29,10 35,79 VA7200A010 3/4" x 12 mm 2 P1 C 29,10 35,79 VA7200A012 miedziane i stalowe tworzywo PE-X wielowarstwowe 3/4" x 14 mm 2 P1 B 29,10 35,79 VA7200A014 3/4" x 15 mm 2 P1 B 29,80 36,65 VA7200A015 3/4" x 16 mm 2 P1 C 29,10 35,79 VA7200A016 3/4" x 18 mm 2 P1 B 31,20 38,38 VA7200A018 3/4" x 14 x 2 mm 2 P1 C 20,90 25,71 OT112M-3/4D 3/4" x 16 x 2 mm 2 P1 B 20,90 25,71 OT112M-3/4F 3/4" x 17 x 2 mm 2 P1 C 20,90 25,71 OT112M-3/4G 3/4" x 18 x 2 mm 2 P1 B 19,80 24,35 OT112M-3/4H 3/4" x 14 x 2 mm 2 P1 C 23,20 28,54 OT113M-3/4D 3/4" x 16 x 2 mm 2 P1 A 23,60 29,03 OT113M-3/4F 3/4" x 18 x 2 mm 2 P1 C 23,20 28,54 OT113M-3/4H Akcesoria Opis Adapter spustowy 1 P1 B 43,60 53,63 VA3300A001 Klucz Verafix do regulacji i odcięcia 1 P1 B 52,00 63,96 VA8300A001 19

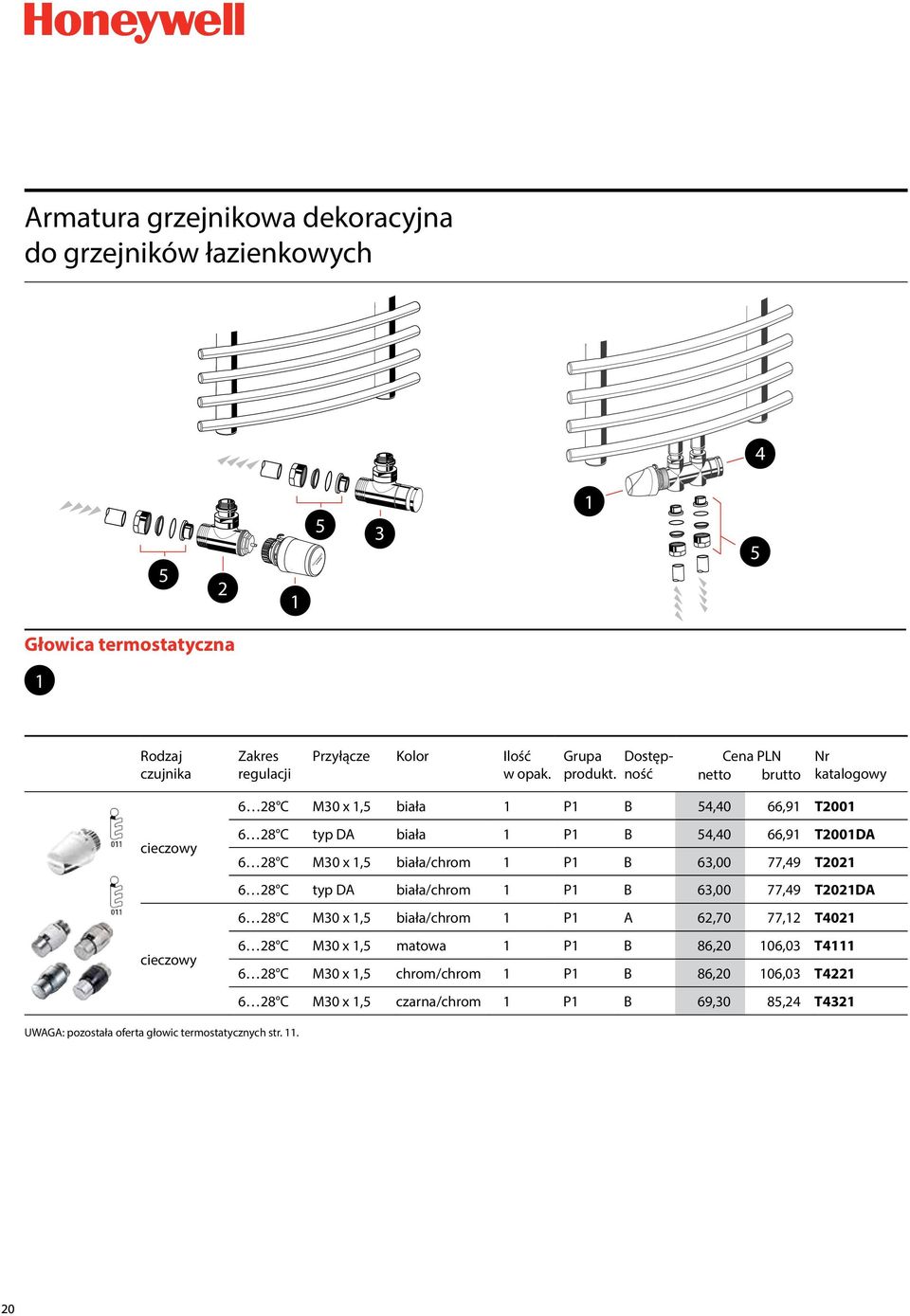

20 Armatura grzejnikowa dekoracyjna do grzejników łazienkowych Głowica termostatyczna 1 Rodzaj czujnika Zakres regulacji Przyłącze Kolor 6 28 C M30 x 1,5 biała 1 P1 B 54,40 66,91 T2001 cieczowy cieczowy 6 28 C typ DA biała 1 P1 B 54,40 66,91 T2001DA 6 28 C M30 x 1,5 biała/chrom 1 P1 B 63,00 77,49 T C typ DA biała/chrom 1 P1 B 63,00 77,49 T2021DA 6 28 C M30 x 1,5 biała/chrom 1 P1 A 62,70 77,12 T C M30 x 1,5 matowa 1 P1 B 86,20 106,03 T C M30 x 1,5 chrom/chrom 1 P1 B 86,20 106,03 T C M30 x 1,5 czarna/chrom 1 P1 B 69,30 85,24 T4321 UWAGA: pozostała oferta głowic termostatycznych str

21 Zawór grzejnikowy 2 Wersje dekoracyjne (wymagane specjalne złączki: str. 22) Korpus Powłoka Przyłącze k vs [m 3 /h] prosty kątowy narożny lewy narożny prawy biały 1/2" 1,2 1 P1 B 136,00 167,28 V2081DSL15 chrom 1/2" 1,2 1 P1 B 144,00 177,12 V2082DSL15 biały 1/2" 1,2 1 P1 B 136,00 167,28 V2081ESL15 chrom 1/2" 1,2 1 P1 B 144,00 177,12 V2082ESL15 biały 1/2" 1,2 1 P1 B 144,00 177,12 V2081LSL15 chrom 1/2" 1,2 1 P1 B 166,00 204,18 V2082LSL15 biały 1/2" 1,2 1 P1 B 144,00 177,12 V2081RSL15 chrom 1/2" 1,2 1 P1 B 166,00 204,18 V2082RSL15 Zawór powrotny dekoracyjny 3 Wymagane specjalne złączki: str. 22 Korpus Powłoka Przyłącze k vs [m 3 /h] prosty kątowy narożny lewy narożny prawy biały 1/2" 1,18 1 P1 B 150,00 184,50 V2481D0015 chrom 1/2" 1,18 1 P1 B 154,00 189,42 V2482D0015 biały 1/2" 1,18 1 P1 B 150,00 184,50 V2481E0015 chrom 1/2" 1,18 1 P1 B 154,00 189,42 V2482E0015 biały 1/2" 1,18 1 P1 B 159,00 195,57 V2481L0015 chrom 1/2" 1,18 1 P1 B 175,00 215,25 V2482L0015 biały 1/2" 1,18 1 P1 B 159,00 195,57 V2481R0015 chrom 1/2" 1,18 1 P1 B 175,00 215,25 V2482R

22 Zawór podwójny z zaworem termostatycznym 4 Wymagane specjalne złączki Korpus Powłoka Przyłącze k vs [m 3 /h] prosty kątowy, lewy katowy, prawy biały 1/2" 1,2 1 P1 B 321,00 394,83 V2881DSL15 chrom 1/2" 1,2 1 P1 B 321,00 394,83 V2881LSL15 biały 1/2" 1,2 1 P1 B 321,00 394,83 V2881RSL15 chrom 1/2" 1,2 1 P1 B 385,00 473,55 V2882DSL15 biały 1/2" 1,2 1 P1 B 385,00 473,55 V2882LSL15 chrom 1/2" 1,2 1 P1 B 385,00 473,55 V2882RSL15 Złączki do rur 5 Złączki do rur dla wersji dekoracyjnej zaworów V2881/2, V2481/2, V2081/2 Typ rury Wielkość złączki miedziana 24 x 19 x 14 mm 1 P1 B 23,20 28,54 VA720C1400 miedziana 24 x 19 x 15 mm 1 P1 B 23,20 28,54 VA720C1500 miedziana 24 x 19 x 16 mm 1 P1 C 23,20 28,54 VA720C1600 PE-X 24 x 19 x 14 x 2 mm 1 P1 C 24,20 29,77 VA721C1420 PE-X 24 x 19 x 16 x 2 mm 1 P1 C 24,20 29,77 VA721C1620 wielowarstwowa 24 x 19 x 14 x 2 mm 1 P1 C 27,60 33,95 VA722C1420 wielowarstwowa 24 x 19 x 16 x 2 mm 1 P1 B 27,60 33,95 VA722C1620 Akcesoria Ozdobna rozeta Wielkość złączki powlekana chromowana Ø40 x 12 mm 1 P1 B 5,40 6,64 VA2201D012 Ø40 x 14 mm 1 P1 B 5,40 6,64 VA2201D014 Ø40 x 15 mm 1 P1 B 5,40 6,64 VA2201D015 Ø40 x 16 mm 1 P1 B 5,40 6,64 VA2201D016 Ø40 x 18 mm 1 P1 B 5,40 6,64 VA2201D018 Ø40 x 20 mm 1 P1 C 5,40 6,64 VA2201D020 Ø40 x 12 mm 1 P1 B 11,30 13,90 VA2201E012 Ø40 x 14 mm 1 P1 B 11,30 13,90 VA2201E014 Ø40 x 15 mm 1 P1 B 11,30 13,90 VA2201E015 Ø40 x 16 mm 1 P1 B 11,30 13,90 VA2201E016 Ø40 x 18 mm 1 P1 B 11,30 13,90 VA2201E018 Ø40 x 20 mm 1 P1 C 11,30 13,90 VA2201E020 22

23 Tabela doboru armatury grzejnikowej (dla grzejników dolnozasilanych) Głowica termostatyczna Zawór podwójny Zestawy regulacyjne (głowica + zaw. podwójny) Typ mocowania Przyłącze na grzejniku Przyłącze na grzejniku M30 x 1,5 mm 1/2 3/4 1/2 3/4 1/2 3/4 zacisk DA M30 x 1,5 mm zacisk DA M30 x 1,5 mm zacisk DA T3001 T2001 T2021 T4021 T6001 T7001 T9001 T100VM MT4 (termiczna) HR90 HR80 T3001DA T2001DA T2021DA T6001DA T9001DA T100VM MT4 (termiczna) HR80 HR90 (tylko z adapterem) V2495DY015 V2495DY015A V2496EY015 V2496EY015A V2476DY015 V2476EY015 V2495DX020 V2495EX020A V2496DX020 V2496EX020A V2476DX020 V2476EX020 VT3096DY15 VT3096EY15 VT3096DADY15 VT3096DAEY15 VT3096DX20 VT3096EX20 VT3096DADX20 VT3096DAEX20 Broetje Brugman Buderus DeLonghi Fondital Henrad Kermi Korado Purmo Radson Schaefer Stelrad VNH Zendher 23

24 Równoważenie hydrauliczne w instalacjach C.O. Równoważenie statyczne Równoważenie dynamiczne Kombi-3-Plus niebieski 3 Kombi-Auto 5 Kombi-3-Plus czerwony/stop Valve Kombi-2-Plus 4 Kombi-II-F 6 Kombi-S Zawór równoważący Kombi-3-Plus niebieski (powrót) 1 Z nastawą wstępną Kombi-3-Plus niebieski+kombi Dp +zawór odcinający (V5000 lub V5100) Przyłącze DN Gwint 1) k vs [m 3 /h] gwint wewnętrzny gwint zewnętrzny 1) Rp gwint wewnętrzny, G gwint zewnętrzny 10 Rp 3/8 2,4 1 O5 B 132,00 162,36 V5010Y Rp 1/2 2,7 1 O5 A 136,00 167,28 V5010Y Rp 3/4 6,4 1 O5 A 154,00 189,42 V5010Y Rp 1 6,8 1 O5 A 164,00 201,72 V5010Y Rp 1 1/ O5 A 341,00 419,43 V5010Y Rp 1 1/ O5 A 373,00 458,79 V5010Y Rp O5 A 625,00 768,75 V5010Y Rp 2 1/2 47,4 1 O5 B 1145, ,35 V5010Y Rp O5 B 1851, ,73 V5010Y G 5/8 2,4 1 O5 B 153,00 188,19 V5010X G 3/4 2,7 1 O5 B 154,00 189,42 V5010X G 1 6,4 1 O5 B 183,00 225,09 V5010X G 1 1/4 6,8 1 O5 B 219,00 269,37 V5010X G 1 1/ O5 B 394,00 484,62 V5010X G 1 3/ O5 B 454,00 558,42 V5010X G 2 3/ O5 B 753,00 926,19 V5010X

25 Zawór równoważący Kombi-2-Plus (powrót) 2 Z funkcją pomiarową Przyłącze DN Gwint 1) k vs [m 3 /h] 15 Rp 1/2 2,8 1 O5 A 164,00 201,72 V5032Y0015A 20 Rp 3/4 5,8 1 O5 A 171,00 210,33 V5032Y0020A 25 Rp 1 6,9 1 O5 B 187,00 230,01 V5032Y0025A gwint wewnętrzny 32 Rp 1 1/4 20,1 1 O5 B 316,00 388,68 V5032Y0032A 40 Rp 1 1/2 20,2 1 O5 B 353,00 434,19 V5032Y0040A 50 Rp 2 45,3 1 O5 B 521,00 640,83 V5032Y0050A 65 Rp 2 1/2 45,3 1 O5 B 981, ,63 V5032Y0065A 80 Rp O5 B 1717, ,91 V5032Y0080A 1) Rp gwint wewnętrzny Zawór z regulatorem ciśnienia różnicowego Kombi-Auto 3 Zakres dp (kpa) DN Gwint 1) k vs [m 3 /h] Rp 1/2 3,6 1 O5 A 531,00 653,13 V5001PY Rp 3/4 5,8 1 O5 A 575,00 707,25 V5001PY Rp 1 7,1 1 O5 A 751,00 923,73 V5001PY Rp 1 1/4 15,4 1 O5 A 905, ,15 V5001PY Rp 1 1/ O5 A 1023, ,29 V5001PY Rp 2 35,8 1 O5 A 1599, ,77 V5001PY Rp 1/2 3,6 1 O5 B 531,00 653,13 V5001PY Rp 3/4 5,8 1 O5 B 575,00 707,25 V5001PY Rp 1 7,1 1 O5 B 751,00 923,73 V5001PY Rp 1 1/4 15,4 1 O5 B 905, ,15 V5001PY Rp 1 1/ O5 B 1023, ,29 V5001PY Rp 2 35,8 1 O5 B 1599, ,77 V5001PY2050 1) Rp gwint wewnętrzny 25

26 Zawór równoważący Kombi-II-F (powrót) 4 Z funkcją pomiarową Przyłącze DN Funkcja pomiaru k vs [m 3 /h] 15 nie 4,5 1 O5 C 584,00 718,32 V6000D0015A 20 nie 6,6 1 O5 C 639,00 785,97 V6000D0020A 25 tak 9,8 1 O5 B 705,00 867,15 V6000D0025A 32 tak 15,1 1 O5 B 845, ,35 V6000D0032A 40 tak 24,9 1 O5 B 948, ,04 V6000D0040A kołnierzowe 50 tak 48,5 1 O5 B 1012, ,76 V6000D0050A 65 tak 74,4 1 O5 B 1159, ,57 V6000D0065A 80 tak O5 B 1802, ,46 V6000D0080A 100 tak O5 B 2462, ,26 V6000D0100A 125 tak O5 B 3612, ,76 V6000D0125A 150 tak O5 B 5198, ,54 V6000D0150A 200 tak O5 B 11723, ,29 V6000D0200A 26

27 Zawór odcinający Kombi-3-Plus czerwony 1) (zasilanie) 5 Z funkcją pomiarową Przyłącze DN Gwint 2) k vs [m 3 /h] 10 Rp 3/8 1,5 1 O5 B 111,00 136,53 V5000Y Rp 1/2 2,5 1 O5 A 113,00 138,99 V5000Y Rp 3/4 4,5 1 O5 A 131,00 161,13 V5000Y0020 gwint wewnętrzny 25 Rp 1 6,5 1 O5 A 137,00 168,51 V5000Y Rp 1 1/ O5 A 289,00 355,47 V5000Y Rp 1 1/ O5 A 319,00 392,37 V5000Y Rp O5 A 614,00 755,22 V5000Y Rp 2 1/ O5 B 1037, ,51 V5000Y Rp O5 B 1812, ,76 V5000Y G 5/8 1,5 1 O5 B 126,00 154,98 V5000X G 3/4 2,5 1 O5 B 129,00 158,67 V5000X0015 gwint zewnętrzny 20 G 1 4,5 1 O5 B 154,00 189,42 V5000X G 1 1/4 6,5 1 O5 B 186,00 228,78 V5000X G 1 1/ O5 B 336,00 413,28 V5000X G 1 3/ O5 B 391,00 480,93 V5000X G 2 3/ O5 B 720,00 885,60 V5000X0050 1) Zawór Kombi-3-Plus czerwony może współpracować z zaworami Kombi-Auto, Kombi-3-Plus niebieski oraz Kombi-2-Plus w regulacji dynamicznej lub jako zwykły zawór odcinający. 2) Rp gwint wewnętrzny, G gwint zewnętrzny 27

28 Zawór odcinający Stop Valve-3 (zasilanie) Przyłącze DN Gwint 1) k vs [m 3 /h] gwint wewnętrzny gwint zewnętrzny 1) Rp gwint wewnętrzny, G gwint zewnętrzny 10 Rp 3/8 2,5 1 O5 C 102,00 125,46 V5100X Rp 1/2 2,5 1 O5 B 107,00 131,61 V5100X Rp 3/4 7,0 1 O5 B 128,00 157,44 V5100X Rp 1 7,0 1 O5 B 131,00 161,13 V5100X Rp 1 1/4 22,0 1 O5 B 288,00 354,24 V5100X Rp 1 1/2 22,0 1 O5 C 314,00 386,22 V5100X G 5/8 2,5 1 O5 C 89,40 109,96 V5100Y G 3/4 2,5 1 O5 B 102,00 125,46 V5100Y G 1 7,0 1 O5 B 111,00 136,53 V5100Y G 1 1/4 7,0 1 O5 B 117,00 143,91 V5100Y G 1 1/2 22,0 1 O5 B 247,00 303,81 V5100Y G 1 3/4 22,0 1 O5 B 267,00 328,41 V5100Y0040 Zawór odcinający Kombi-S 2) (zasilanie) 6 Z funkcją pomiarową Przyłącze DN Gwint 1) k vs [m 3 /h] 15 Rp 1/2 4,7 1 O5 A 134,00 164,82 V5001SY Rp 3/4 8,1 1 O5 A 146,00 179,58 V5001SY2020 gwint wewnętrzny 25 Rp 1 10,7 1 O5 A 173,00 212,79 V5001SY Rp 1 1/4 23,3 1 O5 A 266,00 327,18 V5001SY Rp 1 1/2 35,3 1 O5 A 313,00 384,99 V5001SY Rp 2 48,8 1 O5 B 499,00 613,77 V5001SY2050 1) Rp gwint wewnętrzny 2) Zawór Kombi-S może współpracować z zaworami Kombi-Auto, Kombi-3-Plus oraz Kombi-2-Plus w regulacji dynamicznej wg określonego ciśnienia różnicowego lub jako zwykły zawór odcinający. 28

29 Zestaw do dynamicznej regulacji (Kombi-3-Plus niebieski + Kombi Dp + zawór odcinający) 7 Zawór równoważący Kombi-3-Plus niebieski (powrót) Przyłącze DN Gwint 1) k vs [m 3 /h] 10 Rp 3/8 2,4 1 O5 B 132,00 162,36 V5010Y Rp 1/2 2,7 1 O5 A 136,00 167,28 V5010Y0015 gwint wewnętrzny 20 Rp 3/4 6,4 1 O5 A 154,00 189,42 V5010Y Rp 1 6,8 1 O5 A 164,00 201,72 V5010Y Rp 1 1/ O5 A 341,00 419,43 V5010Y Rp 1 1/ O5 A 373,00 458,79 V5010Y G 5/8 2,4 1 O5 B 153,00 188,19 V5010X G 3/4 2,7 1 O5 B 154,00 189,42 V5010X0015 gwint zewnętrzny 20 G 1 6,4 1 O5 B 183,00 225,09 V5010X G 1 1/4 6,8 1 O5 B 219,00 269,37 V5010X G 1 1/ O5 B 394,00 484,62 V5010X G 1 3/ O5 B 454,00 558,42 V5010X0040 1) Rp gwint wewnętrzny, G gwint zewnętrzny Regulator przeponowy Kombi Dp Opis Zakres dp [bar] Regulator przeponowy Kombi Dp 0,1 0,3 1 O5 A 284,00 349,32 V5012C0103 0,3 0,6 1 O5 B 397,00 488,31 V5012C

30 Zawór odcinający Kombi-3-Plus czerwony (zasilanie) Przyłącze DN Gwint 1) k vs [m 3 /h] 10 Rp 3/ O5 C 102,00 125,46 V5100X Rp 1/ O5 B 107,00 131,61 V5100X0015 gwint wewnętrzny gwint zewnętrzny gwint wewnętrzny gwint zewnętrzny 20 Rp 3/ O5 B 128,00 157,44 V5100X Rp O5 B 131,00 161,13 V5100X Rp 1 1/ O5 B 288,00 354,24 V5100X Rp 1 1/ O5 C 314,00 386,22 V5100X G 5/ O5 C 89,40 109,96 V5100Y G 3/ O5 B 102,00 125,46 V5100Y G O5 B 111,00 136,53 V5100Y G 1 1/ O5 B 117,00 143,91 V5100Y G 1 1/ O5 B 247,00 303,81 V5100Y G 1 3/ O5 B 267,00 328,41 V5100Y Rp 3/8 1,5 1 O5 B 111,00 136,53 V5000Y Rp 1/2 2,5 1 O5 A 113,00 138,99 V5000Y Rp 3/4 4,5 1 O5 A 131,00 161,13 V5000Y Rp 1 6,5 1 O5 A 137,00 168,51 V5000Y Rp 1 1/ O5 A 289,00 355,47 V5000Y Rp 1 1/ O5 A 319,00 392,37 V5000Y G 5/8 1,5 1 O5 B 126,00 154,98 V5000X G 3/4 2,5 1 O5 B 129,00 158,67 V5000X G 1 4,5 1 O5 B 154,00 189,42 V5000X G 1 1/4 6,5 1 O5 B 186,00 228,78 V5000X G 1 1/ O5 B 336,00 413,28 V5000X G 1 3/ O5 B 391,00 480,93 V5000X0040 1) Rp gwint wewnętrzny, G gwint zewnętrzny 30

31 Akcesoria Opis DN Nasadka spustowa 1 O5 B 50,40 61,99 VA3500A001 Osłona zabezpieczająca Izolacja termiczna do zaworów Kombi-3-Plus i Kombi-2-Plus DN O5 B 29,50 36,29 VA2501A010 DN O5 B 44,10 54,24 VA2501A032 DN10/15 1 O5 B 32,90 40,47 VA2510C015 DN20 1 O5 B 36,00 44,28 VA2510C020 DN25 1 O5 B 49,30 60,64 VA2510C025 DN32 1 O5 B 57,60 70,85 VA2510C032 DN40 1 O5 B 65,60 80,69 VA2510C040 DN50 1 O5 B 82,10 100,98 VA2510C050 31

32 Przykłady zastosowania zaworów równoważących Regulacja statyczna (stały przepływ) A Wersja ekonomiczna Opis instalacji: instalacje ze stałymi przepływami zalecane zastosowanie w instalacjach modernizowanych (również w nowych gdzie występują stałe przepływy) funkcje zaworu V5032 (powrót): nastawa wstępna, odcięcie, nawadnianie, opróżnienie, sterowanie siłownikiem, pomiar przepływu i ciśnienia regulacja przy pomocy jednego zaworu (V5032) lub dwóch zaworów (V zawór odcinający na zasilaniu) Zawór równoważący Kombi-2-Plus (powrót) V5032 str Zawór odcinający Stop Valve-3 (zasilanie) V5100 opcjonalnie str. 28. Rozwiązanie ekonomiczne, niskie koszty inwestycyjne przy małej efektywności regulacji B Wersja ekonomiczna z możliwością rozbudowy Opis instalacji: instalacje ze stałymi przepływami możliwości pomiaru przepływu (na zaworze zasilającym) zastosowanie w instalacjach modernizowanych (również w nowych, gdzie występują stałe przepływy) możliwość rozbudowy do regulacji dynamicznej, funkcje zaworu V5000 (zasilanie): odcięcie, nawadnianie, opróżnienie, pomiar przepływu/ciśnienia funkcje zaworu V5010 (powrót): nastawa wstępna, odcięcie, nawadnianie, opróżnienie, sterowanie siłownikiem Zawór odcinający Kombi-3-Plus czerwony (zasilanie) V5000 str Zawór równoważący Kombi-3-Plus niebieski (powrót) V5010 str. 24. Rozwiązanie ekonomiczne, średnia relacja pomiędzy kosztami inwestycji a efektywnością regulacji 32

33 Przykłady zastosowania zaworów równoważących Regulacja dynamiczna (stałe ciśnienie różnicowe) C Wersja optymalna bez pomiaru Opis instalacji: instalacje ze zmiennymi przepływami zalecane zastosowanie w nowych instalacjach (również modernizowanych, gdzie wystepują zmienne przepływy) brak możliwości pomiarów przepływu i ciśnienia różnicowego regulacja ciśnienia różnicowego w zakresach: 0,05 0,25; 0,1 0,3 lub 0,3 0,6 bar optymalne zrównoważenie hydrauliczne gwarantujące uzyskanie ekonomicznego systemu grzewczego Zawór odcinający Kombi-3-Plus czerwony (zasilanie) V5000 str. 27. Zamiast zaworu V5000 można zastosować zawory: V5100 (str. 28) Kombi-S (str. 28). Zawór równoważący Kombi-3-Plus niebieski str. 24. Regulator przeponowy Kombi Dp V5012C str. 29. Rozwiązanie optymalne, bardzo dobra relacja kosztów inwestycji / efektywności instalacji D Wersja optymalna z pomiarem Opis instalacji: instalacje ze zmiennymi przepływami zalecane zastosowanie w nowych instalacjach (również modernizowanych, gdzie występują zmienne przepływy) możliwości pomiarów przepływu, ciśnienia różnicowego i spadku ciśnienia na zaworze regulacja ciśnienia różnicowego w zakresach: 0,05 0,3 lub 0,3 0,6 bar optymalne zrównoważenie hydrauliczne gwarantujące uzyskanie ekonomicznego systemu grzewczego prosta i szybka zmiana wartości nastawy ciśnienia różnicowego; blokada wartości nastawy Zawór odcinający Kombi-S (zasilanie) z funkcją pomiarową V5001S str Zawór z regulatorem ciśnienia różnicowego Kombi-Auto (powrót) z funkcją pomiarową i zewnętrzną regulacją ciśnienia różnicowego V5001P str. 25. Rozwiązanie optymalne, szczególnie dla dużych budynków, dobra relacja kosztów inwestycji / efektywności instalacji 33

34 Równoważenie hydrauliczne w instalacjach ciepłej wody użytkowej 3 ~20 m Zasilenie c.w.u. Cyrkulacja 1 Zawór Alwa Kombi-4 (cyrkulacji c.w.u.) 3 Zawór Alwa-Comfort (cyrkulacji c.w.u. w instalacji poziomej) 2 Zawór Alwa Kombi-4 z nasadką termiczną Zawór równoważący Alwa-Kombi-4 1 (w cyrkulacji ciepłej wody użytkowej) Przyłącze DN Gwint 1) k vs [m 3 /h] 15 Rp 1/2 2,7 1 O5 A 226,00 277,98 V1810Y0015 gwint wewnętrzny gwint zewnętrzny 20 Rp 3/4 6,4 1 O5 A 248,00 305,04 V1810Y Rp 1 6,8 1 O5 A 322,00 396,06 V1810Y Rp 1 1/ O5 B 703,00 864,69 V1810Y Rp 1 1/ O5 B 736,00 905,28 V1810Y G 3/4 2,7 1 O5 A 215,00 264,45 V1810X G 1 6,4 1 O5 A 234,00 287,82 V1810X G 1 1/4 6,8 1 O5 B 307,00 377,61 V1810X G 1 1/ O5 B 729,00 896,67 V1810X G 1 3/ O5 B 720,00 885,60 V1810X0040 1) Rp gwint wewnętrzny, G gwint zewnętrzny 34

35 Akcesoria 2 Opis Zakres regulacji C 1) 1 O5 A 64,70 79,58 VA2400A002 Nasadka termiczna C 1 O5 A 66,20 81,43 VA2400B002 Klucz odwadniający do Kombi 1 O5 B 50,40 61,99 VA3500A001 1) wersja zalecana w celu lepszej ochrony przed Legionellą w okresie przegrzewu Zawór równoważący Alwa-Comfort 3 (w cyrkulacji ciepłej wody użytkowej instalacji poziomej) Nastawa Wersja Przyłącze Zawór kulowy gw. zewn. brak 1 O5 A 253,40 311,68 V1840X0015 gw. zewn. tak 1 O5 A 307,60 378,35 V1850X0015 gw. wewn. brak 1 O5 A 262,20 322,51 V1840Y C naścienna gw. wewn. tak 1 O5 A 312,80 384,74 V1850Y0015 gw. zewn. tak 1 O5 B 410,80 505,28 V1850XX015 gw. wewn. tak 1 O5 B 454,40 558,91 V1850XY015 do lutowania tak 1 O5 C 375,80 462,23 V1850XS015 gw. zewn. brak 1 O5 B 253,40 311,68 V1840X0015H gw. zewn. tak 1 O5 B 307,60 378,35 V1850X0015H gw. wewn. brak 1 O5 B 262,20 322,51 V1840Y0015H 63 C podtynkowa gw. wewn. tak 1 O5 B 312,80 384,74 V1850Y0015H gw. zewn. tak 1 O5 C 410,80 505,28 V1850XX015H gw. wewn. tak 1 O5 C 454,40 558,91 V1850XY015H do lutowania tak 1 O5 C 375,80 462,23 V1850XS015H 35

36 Ogrzewanie podłogowe A Podstawowe rozwiązanie (wariant I) Opis: ogrzewanie podłogowe z zasilaniem z grzejnika (temperatura poniżej 55 C) dla powierzchni do 20 m 2 montaż na powrocie Zawór grzejnikowy z wkładką UBG Ogranicznik temperatury powrotu Thera-RTL 2 B Podstawowe rozwiązanie (wariant II) Opis: ogrzewanie podłogowe z zasilaniem z grzejnika (temperatura powyżej 55 C) dla powierzchni do 20 m 2 montaż na powrocie 3 Regulator ogrzewania podłogowego do zabudowy podtynkowej 3 36

37 Zawór grzejnikowy z wkładką UBG 1 Bez nastawy wstępnej Korpus Przyłącze 1) k vs [m 3 /h] 3/8" 1,7 1 P1 B 43,60 53,63 V2000DUB10 prosty kątowy 1/2" 1,85 1 P1 A 44,50 54,74 V2000DUB15 3/4" 1,95 1 P1 B 52,60 64,70 V2000DUB20 1" 2,2 1 P1 B 133,00 163,59 V2000DUB25 3/8" 1,7 1 P1 B 41,40 50,92 V2000EUB10 1/2" 1,85 1 P1 B 44,50 54,74 V2000EUB15 3/4" 1,95 1 P1 B 49,60 61,01 V2000EUB20 1" 2,2 1 P1 B 137,00 168,51 V2000EUB25 1) we współpracy zaworu V2000 z wkładką UBG wraz z głowicą Thera RTL (T6102 ) współczynnik przepływu k vs 1,85 m 3 /h Ogranicznik temperatury powrotu Thera-RTL 2 Rodzaj czujnika Zakres regulacji Przyłącze woskowy C M30 x 1,5 1 P1 B 73,10 89,91 T6102 Regulatory ogrzewania podłogowego 3 (do zabudowy podtynkowej) Rodzaj zestawu Zakres regulacji k vs [m 3 /h] widoczna głowica RTL O C 1,0 1 O1 B 316,00 388,68 T6102RUB15 zakryta głowica RTL O C 1,7 1 O1 B 319,00 392,37 T6102AUB15 z głowicą termostatyczną 6 28 O C 1,0 1 O1 B 308,00 378,84 T6101RUB15 37

38 C Ogrzewanie podłogowe z termostatycznym zaworem mieszającym 1 4 TM200 lub TM50 L641B1012 (opcja) Zawór termostatyczny DN15 Termostatyczny zawór mieszający TM200, GZ ¾ TM200 3/4A Termostatyczny zawór mieszający TM50, GZ ¾ TM50 1/2E Termostat bezpieczeństwa z górnym limitem L641B1012 Opis systemu: lokalny montaż zestawu mieszającego przy belce rozdzielacza dla powierzchni do 60 m 2 montaż na zasilaniu opcjonalnie zastosowanie termostatu bezpieczeństwa przy przekroczeniu temperatury granicznej D Ogrzewanie podłogowe z głowicą bezpośredniego działania 3 T Powierzchnia podłogi do Elementy zestawu 2 V2020 V5010 L641B Opis systemu: lokalny montaż zestawu przy belce rozdzielacza zawór na obejściu (V5010) służy do podmieszania układu dla powierzchni do 170 m 2 (w zależności od wielkości zaworów) montaż na zasilaniu opcjonalnie zastosowanie termostatu bezpieczeństwa przy przekroczeniu temperatury granicznej 50 m 2 90 m m m 2 T V2020DUB10 V5010Y0015 L641B1012 T V2020DUB15 V5010Y0020 L641B1012 T V2020DH020 V5010Y0025 L641B1012 V2020DH020 V5010Y0025 T V2020DH025 V5010Y0032 L641B

39 Termostatyczny zawór mieszający 1 Przyłącze 1) Zakres nastawy k vs [m 3 /h] G 3/4" C 1,5 1 O7 A 178,00 218,94 TM50-1/2E śrubunkowe R 3/4" C 1,5 1 O7 A 297,00 365,31 TM200-3/4A zaciskowe 22 mm C 2,4 1 O7 C 470,00 578,10 TM300-3/4H zaciskowe 28 mm C 2,4 1 O7 C 548,00 674,04 TM300-3/4I G 1 1/4" C 5,5 1 O7 A 2239, ,97 TM G 1 1/2" C 8,0 1 O7 A 3475, ,25 TM G 2" C 10,0 1 O7 A 3964, ,72 TM ) G gwint zewnętrzny Akcesoria Opis Zawór zwrotny 1 O5 C 90,40 111,19 KB191-3/4 39

40 Zawór termostatyczny bez nastawy 2 Korpus Typ wkładki Przyłącze prosty UBG 3/8" 1 P1 B 41,70 51,29 V2020DUB10 prosty UBG 1/2" 1 P1 B 42,30 52,03 V2020DUB15 prosty H 3/4" 1 P1 B 102,00 125,46 V2050DH015 prosty H 1" 1 P1 B 157,00 193,11 V2050DH025 Głowica bezpośredniego działania (bez osłony czujnika) 3 Przyłącze Zakres nastawy Maks. ciśn. różnicowe Cena (PLN) M30 x 1, C 0,3 1,0 bar 1 P1 A 131,00 161,13 T

41 Termostat przylgowy na rurę 4 Zakres regulacji Napięcie zasilania Montaż Cena (PLN) 2 40 C 230 V narurowy 1 R1 A 132,00 162,36 L641B C 230 V narurowy 1 R1 A 132,00 162,36 L641B1012 Zawór równoważący Kombi-3-Plus niebieski (powrót) 5 Przyłącze DN k vs [m 3 /h] 15 2,7 1 O5 A 136,00 167,28 V5010Y0015 gwint wewnętrzny gwint zewnętrzny 20 6,4 1 O5 A 154,00 189,42 V5010Y ,8 1 O5 A 164,00 201,72 V5010Y O5 A 341,00 419,43 V5010Y ,7 1 O5 B 154,00 189,42 V5010X ,4 1 O5 B 183,00 225,09 V5010X ,8 1 O5 B 219,00 269,37 V5010X O5 B 394,00 484,62 V5010X

42 E Ogrzewanie podłogowe z centralnym układem mieszającym i regulacją pomieszczeniową 3 Zawór termostatyczny DN15 G Zawór mieszający prosty 3-dr. Siłownik V5433G M6063 T7414C1012 (opcja) Regulator zaworu mieszającego HM80 2 HM 80 V5433G M P Czujnik temperatury wody zasilającej Moduł sterujący evotouch Stojak z zasilaczem Podstawa naścienna z zasilaczem T7414C1012 ATC928G1026 ATF100 ATF300 Opis systemu: centralny układ mieszający montowany w kotłowni program czasowy tygodniowy realizowany modułem evotouch (z komunikacją bezprzewodową) sterowanie zaworem mieszającym oraz pompą obiegową powierzchnia ogrzewania zależna od wielkości zaw. mieszającego montaż na zasilaniu opcjonalnie zastosowanie termostatu bezpieczeństwa przy przekroczeniu temperatury granicznej moduł evotouch (3) umożliwia również sterowanie bezprzewodowo innymi elementami systemu np.: siłownikami termicznymi, pompami, zaworami przelotowymi i dzielącymi oraz załącza kocioł według zapotrzebowania na ciepło lub na ciepłą wodę użytkową F Ogrzewanie podłogowe z centralnym układem mieszającym i regulacją pogodową Zawór termostatyczny DN15 G L641B1012 (opcja) 5 Zawór mieszający prosty 3-dr. Siłownik Regulator pogodowy SMILE V5433G M6063 SDC 4 V5433G M6063 P 1 Opis systemu: centralny układ mieszający montowany w kotłowni program czasowy tygodniowy realizowany regulatorem pogodowym sterowanie zaworem mieszającym oraz pompą obiegową powierzchnia ogrzewania zależna od wielkości zaw. mieszającego montaż na zasilaniu opcjonalnie zastosowanie termostatu bezpieczeństwa przy przekroczeniu temperatury granicznej 42

43 Zawór mieszający z grzybem obrotowym 1 Seria CORONA Typ/Przyłącze DN k vs [m 3 /h] 20 2,5 1 P6 A 154,00 189,42 V5433A ,0 1 P6 A 154,00 189,42 V5433A drogowy gwint wewnętrzny 4-drogowy gwint wewnętrzny 20 6,3 1 P6 A 154,00 189,42 V5433A P6 A 163,00 200,49 V5433A P6 A 198,00 243,54 V5433A P6 A 231,00 284,13 V5433A P6 A 363,00 446,49 V5433A ,3 1 P6 B 169,00 207,87 V5442A P6 A 182,00 223,86 V5442A P6 A 227,00 279,21 V5442A1055 Siłownik do zaworów mieszających typ V5332/V5442 Moment (N) Zasilanie, moc Sygnał sterujący netto brutto 7 230Vac,3VA 3-pkt. 1 P6 A 554,00 681,42 M6063L1009 Zawór mieszający z grzybem obrotowym Seria DR/ZR Typ/Przyłącze 1) DN k vs [m 3 /h] R2 A 465,00 571,95 DR15GMLA 3-drogowy gwint wewnętrzny 4-drogowy gwint wewnętrzny 20 6,3 1 R2 A 465,00 571,95 DR20GMLA R2 A 475,00 584,25 DR25GMLA R2 A 475,00 584,25 DR32GMLA R2 A 555,00 682,65 DR40GMLA R2 B 502,00 617,46 ZR15MA 20 6,3 1 R2 B 514,00 632,22 ZR20MA R2 A 529,00 650,67 ZR25MA R2 A 545,00 670,35 ZR32MA R2 A 648,00 797,04 ZR40MA 1) dostępne również wersje z przyłączem kołnierzowym. Pełna oferta znajduje się w cenniku na stronie: 43

44 Siłownik do zaworów mieszających typ DR/ZR Moment 1) (N) Zasilanie, moc Sygnał sterujący netto brutto Vac,3,5 3-pkt. 1 R2 A 1209, ,07 VMM Vac,3,5 3-pkt. 1 R2 A 1538, ,74 VMM Vac,2,4 0/2-10V 1 R2 A 1756, ,88 VRM20 1) dostępne również wersje z innymi momentami obrotowymi dla większych średnic. Pełna oferta znajduje się w cenniku na stronie: www/honeywell.com.pl/automatyka_domow Regulator zaworu mieszającego 2 Do współpracy z evotouch Sterowanie pompą Zasilanie Sygnał sterujący tak 230Vac (8A) 3-pkt. 1 R1 B 919, ,37 HM80 Akcesoria Opis Czujnik temperatury zasilania do HM80 1 R1 B 94,00 115,62 T7414C1012 Moduł sterujący evotouch (8 stref) 3 Z ekranem dotykowym 2) Komunikacja Zasilanie Zakres regulacji bezprzewodowa 4VDC;2,6W 0 40 o C 1 R2 A 1052, ,96 ATC928G1026 2) moduł sterujący wymaga zastosowania ATF100 / ATF

45 Akcesoria Opis Stojak dla panelu evotouch, z zasilaczem 1 R2 B 210,00 258,30 ATF100 Podstawa montażowa naścienna dla panelu evotouch, z zasilaczem 1 R2 B 155,00 190,65 ATF300 Zestawy regulacyjne z modułem sterującym evotouch Opis Pakiet do sterowania strefowego (moduł evotouch+moduł załączający kocioł BDR1) Pakiet do sterowania strefowego (moduł evotouch +4 głowice HR80+moduł BDR91) 1 R2 A 1349, ,27 ATP921G R2 A 2347, ,81 ATP924G1018 Regulator SDC z regulacją pogodową 4 Przykłady zastosowania str Termostat przylgowy na rurę 5 Zakres regulacji Napięcie zasilania Montaż Cena (PLN) 2 40 o C 230 V narurowy 1 R1 A 132,00 162,36 L641B o C 230 V narurowy 1 R1 A 132,00 162,36 L641B

46 Zawory mieszające do ciepłej wody użytkowej Centralna regulacja temperatury Lokalna regulacja temperatury Centralna regulacja temperatury w układzie z ogrzewaniem solarnym MT 2 MT zimna woda zimna woda Instalacja ciepłej wody użytkowej z cyrkulacją Instalacja ciepłej wody użytkowej bez cyrkulacji 46

47 Zawór mieszający termostatyczny do c.w.u. 1 Przyłącze Zakres nastawy k vs [m 3 /h] G 3/4" C 1,5 1 O7 A 178,00 218,94 TM50-1/2E śrubunkowe R 3/4" C 1,5 1 O7 A 297,00 365,31 TM200-3/4A zaciskowe 22 mm C 2,4 1 O7 C 470,00 578,10 TM300-3/4H zaciskowe 28 mm C 2,4 1 O7 C 548,00 674,04 TM300-3/4I Zawór mieszający termostatyczny do c.w.u. 2 Przyłącze Zakres nastawy 1) k vs [m 3 /h] G 1 1/4" C 5,5 1 O7 A 2239, ,97 TM G 1 1/2" C 8,0 1 O7 A 3475, ,25 TM G 2" C 10,0 1 O7 A 3964, ,72 TM ) dostępne również wersje z zakresem regulacji C, C. Pełna oferta w cenniku na stronie: www/honeywell.com.pl/automatyka_domow Zawór równoważący Alwa-Kombi-4 (w cyrkulacji ciepłej wody użytkowej) 3 Zawór Alwa-Kombi-4 nr V1810Y (gw. wewnętrzny) lub V1810X (gwint zewnętrzny) str

48 Sterowanie strefowe Sterowanie przewodowe ogrzewaniem podłogowym lub grzejnikowym (bez programu czasowego) Sterowanie bezprzewodowe ogrzewaniem podłogowym lub grzejnikowym (bez programu czasowego) Strefa 1 Strefa 1 5 (8) DTS HCF82 HCW82 6 HCE80 lub HCC80 HRA80 (tylko do HCE80) 7 Bezprzewodowe sterowanie systemem strefowym poprzez centralę sterującą evohome (do 8 stref grzewczych) Strefy 1 5 (8) 7 evotouch moduł sterujący HCW 82 HCF 82 DTS92 4 HCE80 lub HCC80 HRA 80 (tylko do HCE80) Kocioł 5 BDR91 7 Termostaty pokojowe przewodowe 1 Bez programu Zakres regulacji Napięcie Typ instalacji C 230 VAC Grz./Chł. 1 R1 A 73,40 90,28 T6360A C VAC Grz./Chł. 1 R1 A 157,00 193,11 DT90A C VAC Grz./Chł. 1 R1 A 190,00 233,70 DT90E1012 1) 1) termostat z funkcją EKO (możliwość działania na obniżonej temperaturze w okresie do 23 godzin). 48

49 Termostaty programowalne tygodniowe przewodowe 2 Zakres regulacji Napięcie Typ instalacji 5 28 C VAC Grz. 1 R1 A 197,00 242,31 CMT507A1007/U 2) 5 35 C VAC Grz. 1 R1 A 257,00 316,11 CMT707A C VAC Grz./Chł. 1 R1 A 394,00 484,62 CMT907A1074 3) 2) termostat do zastosowania tylko dla instalacji grzejnikowej. 3) termostat z podświetlanym wyświetlaczem. Bezprzewodowe termostaty pokojowe 3 Bez programu Zakres regulacji Napięcie Typ instalacji 5 28 C VAC Grz. 1 R1 A 461,00 567,03 DT92A C VAC Grz. 1 R1 A 506,00 622,38 DT92E1000 4) 4) termostat z funkcją EKO (możliwość działania na obniżonej temperaturze). Bezprzewodowe termostaty programowalne tygodniowo Zakres regulacji Napięcie Typ instalacji 5 28 C VAC Grz. 1 R1 A 447,00 549,81 CMT727D C VAC Grz. 1 R1 B 655,00 805,65 CMT927A1072 5) 5) termostat z podświetlanym wyświetlaczem. 49

50 Bezprzewodowy moduł sterujący systemu evohome (do 8 stref grzewczych) 4 Zakres regulacji Napięcie Typ instalacji 0 40 C VAC Grz. 1 R2 A 1052, ,96 ATC928G1026 6) 6) moduł dostarczony bez zasilacza, wymagane zamówienie: ATF100 stojak lub ATF300 wieszak Akcesoria Opis Stojak dla panelu evotouch z zasilaczem 1 R2 B 210,00 258,30 ATF100 Podstawa montażowa naścienna dla panelu evotouch z zasilaczem 1 R2 B 155,00 190,65 ATF300 Zestawy regulacyjne z modułami sterującymi Opis zestawu Moduł sterujący (evotouch)+moduł przekaźnikowy BDR91 1 R2 A 1349, ,27 ATP921G1052 Moduł sterujący (evotouch)+moduł przekaźnikowy BDR91 +4 głowice HR80 1 R2 A 2347, ,81 ATP924G1018 Akcesoria Opis Bezprzewodowa głowica termostatyczna 1 R2 A 445,00 547,35 HR80 Zestaw 3 głowic HR80 1 R2 B 1250, ,50 HR80-3 Moduł przekaźnikowy 1 R2 B 392,00 482,16 BDR91A

51 Regulator strefowy do 5 stref grzewczych z możliwością rozszerzenia 5 stref Napięcie Typ instalacji maks VAC Grz./Chł. 1 R2 A 997, ,31 HCE80 7) maks VAC Grz./Chł. 1 R2 B 1177, ,71 HCC80 8) 7) regulator bez anteny, wymagane zamówienie HRA80. Do rozszerzenia do 8 stref wymagane HCS80. 8) regulator z wbudowaną anteną. Do rozszerzenia do 8 stref wymagane zamówienie HCS80. Akcesoria Opis Moduł rozszerzający do 8 stref 1 R2 B 342,00 420,66 HCS80 Antena do regulatora HCE80 1 R2 B 192,00 236,16 HRA80 Bezprzewodowe czujniki pokojowe 6 Zasilanie Funkcja Zakres regulacji 2 baterie typ AA czujnik temp. 1 R2 A 265,00 325,95 HCF82 czujnik temp. + nastawnik Siłowniki termoelektryczne C 1 R2 A 301,00 370,23 HCW82 Fernversteller HCW 82/ Raumtemperaturfühler HCF 82 Montage Fernversteller und Bedienung HCW 82/ Setpoint Raumtemperaturfühler Adjuster HCW HCF 82/ 82 Room Montage und Temperature Bedienung Sensor HCF Setpoint 82 Adjuster HCW 82/ Installation Room Temperature and Operation Sensor Combiné HCF 82 d'ambiance HCW 82/ Sonde Installation de and température Operation ambiante Combiné d'ambiance HCF 82 HCW 82/ Installation Sonde de et Utilisation température Modulo ambiante ambiente HCF 82 HCW Installation 82/HCF et Utilisation 82 Montaggio Modulo e ambiente Funzionamento Sensor HCW 82/HCF a distancia 82 HCW 82/ Sensor Montaggio de e Funzionamento temperatura ambiente Sensor a distancia HCF 82 HCW 82/ Montaje Sensor y funcionamiento de temperatura Temperatuurvoeler ambiente HCF 82 HCW 82/ Temperatuurvoeler Montaje y funcionamiento met instellknop Temperatuurvoeler HCF 82 HCW 82/ Montage Temperatuurvoeler en bediening met Fjernregulering instellknop HCF HCW 82 82/ Rumtemperaturføler Montage en bediening HCF 82 Montering Fjernregulering og betjening HCW 82/ Rumtemperaturføler HCF 82 Montering og betjening HCW 82/HCF 82 HCW 82/HCF 82 Napięcie Pozycja trzpienia Skok 230 VAC wysunięty 4 mm 1 O1 A 111,00 136,53 MT4-230-NC 230 VAC cofnięty 4 mm 1 O1 A 111,00 136,53 MT4-230-NO 24 VAC wysunięty 4 mm 1 O1 A 111,00 136,53 MT4-024-NC 24 VAC cofnięty 4 mm 1 O1 A 111,00 136,53 MT4-024-NO 51
