V2000. Zawory termostatyczne z wkładkami zaworowymi typ BB, UBG. Zastosowanie. Właściwości. Konstrukcja. Materiały

Transkrypt

1 V2000 Zawory termostatyczne z wkładkami zaworowymi typ BB, UBG Zastosowanie Termostatyczne zawory grzejnikowe do montażu na zasilaniu lub powrocie z grzejników lub wymienników ciepła. W zestawie z głowicą termostatyczną np. Thera-4, regulują temperaturę pomieszczenia przez dławienie gorącej wody zasilającej do wymiennika ciepła. Temperatura pomieszczeń jest regulowana indywidualnie. Zawory serii V2000 charakteryzują się cichą pracą i są montowane w instalacjach dwururowych. Wkładkę zaworu można wymienić w działającej instalacji bez jej opróżniania (patrz akcesoria). Wkładki BB oraz UBG są wzajemnie zamienne. Zawory mogą współpracować z takimi urządzeniami Honeywell jak: Głowice termostatyczne z gwintem M0 x,5 Siłowniki termiczne MT4 i M740 Głowice HR20, HR40 i HR80 Konstrukcja Zawór termostatyczny składa się z: Korpusu PN0, DN0, 5 lub 20: przyłącza wewn. gwintowanego do rur miedzianych lub stalowych precyzyjnych. przyłącza zewn. gwintowanego z nakrętką zespoloną i króćcem przyłączeniowym. wkładki zaworu typu BB lub UBG kapturka ochronnego. Właściwości Cicha praca Możliwość wymiany wkładki bez opróżniania instalacji Sprężyna otwierająca poza przestrzenią wodną Plastikowy kapturek zabezpieczający wkładkę w czasie montażu w kolorach: BB czarny UBG biały Materiały Korpus z czerwonego mosiądzu, niklowany Wkład zaworu z mosiądzu z uszczelkami O-ring i gniazda z EPDM Trzpień ze stali nierdzewnej Kapturek z tworzywa sztucznego Nakrętka i króciec przyłączeniowy z mosiądzu (niklowany)

2 Działanie Zawory termostatyczne regulują temperaturę pomieszczenia co prowadzi do oszczędzania energii. Zawór jest sterowany głowicą termostatyczną. Powietrze z pomieszczenia przepływając z dookoła czujnika głowicy powoduje przy wzroście temperatury rozszerzenie cieczy a przez to przymykanie zaworu, a przy spadku temperatury skurczanie cieczy i zwiększanie przekroju przepływu proporcjonalnie do zmiany temperatury. Zawór umożliwia jedynie przepływ odpowiedniej ilości cieczy, która jest wymagana do osiągnięcia nastawionej temperatury Dane techniczne Czynnik Woda, woda / glikol Temperatura pracy maks. 0 C Ciśnienie robocze maks. 0 bar (MPa) Spadek ciśnienia maks. 2 bar (0,2 MPa) maks. 0,2 bar (20 kpa) wymagane dla cichej pracy kvs 0,62 dla BB 0,8...2,5 dla UBG Gwint przyłączeniowy M0 x,5 Zamknięcie,5 mm Skok 2,5 mm Wymiary Zawór kątowy Zawór prosty Zawór aksjalny (osiowy) Zawór narożny Zawór łukowy Zawór z gwintem zewnętrznym Przykłady instalacji:

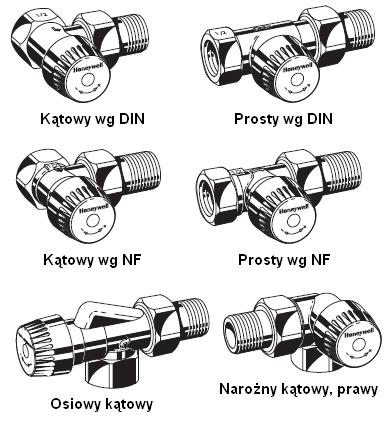

3 Wymiary i oznaczenia katalogowe (wkładka BB) Typ korpusu DN Kvs Przyłącze I L h H h2 Nr kat. Na zasilaniu Kątowy wg DIN Prosty wg DIN Kątowy NF wg PN Prosty NF wg PN Aksjalny kątowy Narożny lewy 0 0,62 Rp / V2000EBB0 5 0,62 Rp / V2000EBB5 20 0,62 Rp / V2000EBB20 0 0,62 Rp / V2000DBB0 5 0,62 Rp / V2000DBB5 20 0,62 Rp / V2000DBB20 0 0,62 Rp / V2020EBB0 5 0,62 Rp / V2020EBB5 20 0,62 Rp / V2020EBB20 0 0,62 Rp / V2020DBB0 5 0,62 Rp / V2020DBB5 20 0,62 Rp / V2020DBB20 0 0,62 Rp / V2000ABB0 5 0,62 Rp / V2000ABB5 0 0,62 Rp / ,5 V2000LBB0 5 0,62 Rp / ,5 V2000LBB5 0 0,62 Rp / ,5 V2000RBB0 Narożny prawy 5 0,62 Rp / ,5 V2000RBB5 Łukowy 5 0,62 Rp / V2000BBB5 Na powrocie Aksjalny (osiowy) 0 0,62 Rp / V2000HBB0 5 0,62 Rp / V2000HBB5 Prosty 0 0,62 Rp / V2000IBB0 5 0,62 Rp / V2000IBB5 Uwaga: wszystkie wymiary w mmm Wymiary i oznaczenia katalogowe (wkładka UBG) Typ korpusu DN Kvs Przyłącze I L h H h2 Nr kat. Na zasilaniu Kątowy wg DIN Prosty wg DIN Kątowy NF wg PN Prosty NF wg PN Aksjalny kątowy Narożny lewy 0,70 Rp / V2000EUB0 5,85 Rp / V2000EUB5 20,95 Rp / V2000EUB ,20 Rp 4, V2000EUB25 0,70 Rp / V2000DUB0 5,85 Rp / V2000DUB5 20,95 Rp / V2000DUB ,20 Rp 80 2,5-0 - V2000DUB25 0,80 Rp / V2020EUB0 5,80 Rp / V2020EUB5 20,95 Rp / V2020EUB20 0 0,80 Rp / V2020DUB0 5,0 Rp / V2020DUB5 20,95 Rp / V2020DUB20 0,20 Rp / V2000AUB0 5,20 Rp / V2000AUB5 0,00 Rp / ,5 V2000LUB0 5,00 Rp / ,5 V2000LUB5 0,00 Rp / ,5 V2000RUB0 Narożny prawy 5,00 Rp / ,5 V2000RUB5 Łukowy 5,60 Rp / V2000BUB5 Na powrocie Prosty z gw. zewnętrznym 5,60 G/ V2060DUB5 Uwaga: wszystkie wymiary w mmm 2

4 Diagram przepływu (dla wkładki BB) Zalecany zakres pracy Nastawa K 2K K Otwarty = k vs k vs (m /godz.) 0,04 0,09 0,22 0,5 Przykład doboru: Przepływ: Wymagania: Dobór: Wynik: 50 kg/godz. Nastawa wstępna dla wymaganego spadku ciśnienia p z zakresu proporcjonalności 2K Przecięcie linii wymaganego przepływu i spadku ciśnienia p = 0 mbar = kpa

5 Diagram przepływu (dla wkładki UBG) Zalecany zakres pracy Nastawa K 2K K k vs (m /godz.) 0, 0,6 0,8 * * - nastawa fabryczna Przykład doboru: Przepływ: Wymagania: Dobór: Wynik: kg/godz. Nastawa wstępna dla wymaganego spadku ciśnienia p z zakresu proporcjonalności 2K Przecięcie linii wymaganego przepływu i spadku ciśnienia p = 0 mbar = kpa 2

6 Akcesoria: Złączka z pierścieniem zaciskowym / 8 X 0 mm / 8 X 2 mm / 2 X 0 mm / 2 X 2 mm / 2 X 4 mm / 2 X 5 mm / 2 X 6 mm / 4 X 8 mm / 4 X 22 mm VA620A00 VA620A02 VA620A50 VA620A52 VA620A54 VA620A55 VA620A56 VA620A208 VA620A2022 Uwaga: Dla rur miedzianych i ze stali miękkiej o gr. ścianek mm konieczne zastosowanie tulejek usztywniających Złączka z pierścieniem zaciskowym z tulejką usztywniającą (2 szt.) / 8 X 2 mm / 2 X 2 mm / 2 X 5 mm / 2 X 6 mm / 4 X 8mm VA62A02 VA62A52 VA62A55 VA62A56 VA62A208 Złączka z pierścieniem zaciskowym i wkładką centrującą dla rur kompozytowych (2 szt.) Pokrętło nastawy ręcznej Nastawialne, z wewnętrzną blokadą Korek na zawór odcięcie wylotu zaworu Uszczelka pod korek Zestaw serwisowy dla zaworów DN0 (/8 ) dla zaworów DN5 (/2 ) dla zaworów DN20 (/4 ) dla zaworów DN0 (/8 ) dla zaworów DN5 (/2 ) dla zaworów DN20 (/4 ) dla wszystkich wymiarów VA2200D00 VA2202A00 VA2202A05 VA2202A020 VA5090A00 VA5090A05 VA5090A020 VA8200A00 ½ x 4 mm ½ x 6 mm VA622B54 VA622B56 Wymienny wkład zaworowy Wkładka typ BB VS200BB0 Redukcja / / 2 /4" / / 2 / /4 /4" / / 4 VA6290A260 VA6290A280 VA6290A285 VA6290A05 Wkładka typ UBG VS200UB0 Śrubunek standardowy DN0 - / 8 DN5 - / 2 DN20 - /4 VA520A00 VA520A05 VA520A020 Śrubunek długi (niklowany, do skrócenia wg potrzeb) Króciec do lutowania DN0 - / 8 x70 (gwint ok. 50mm) DN5 - / 2 x76 (gwint ok. 65) DN20 - /4 x70 (gwint ok. 60) / 8 X 2 mm / 2 X 5 mm / 4 X 20 mm VA5204A00 VA5204A05 VA5204A020 VA520A00 VA520A05 VA520A020 Honeywell Sp. z o. o. ul. Domaniewska 9B, WARSZAWA (48)(22) ; Fax (48)(22) V2000bb_ubg-k-pl0r MW0709
