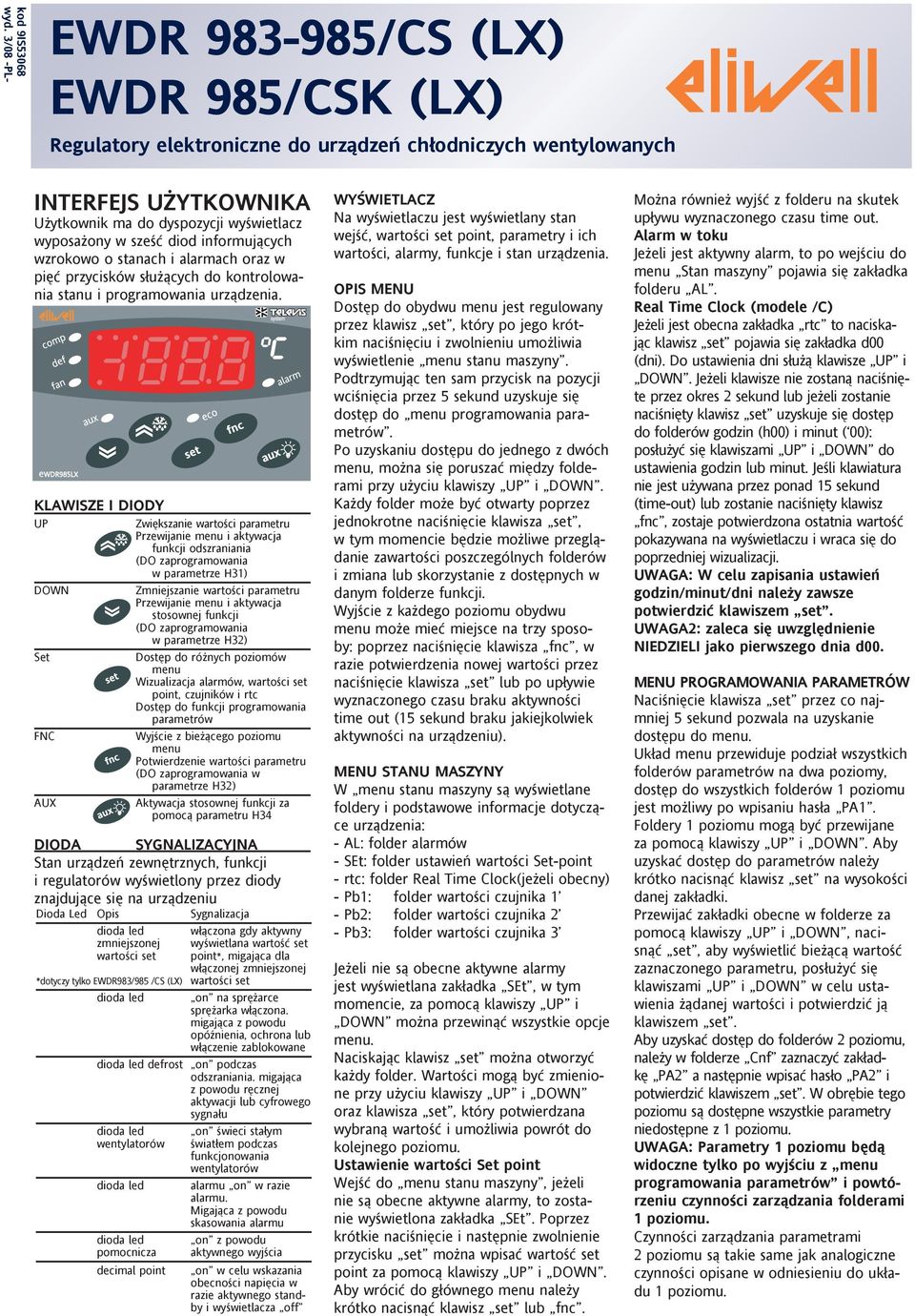

1 kod 9IS53068 wyd. 3/08 -PL- EWDR /CS (LX) EWDR 985/CSK (LX) Regulatory elektroniczne do urządzeń chłodniczych wentylowanych INTERFEJS UŻYTKOWNIKA Użytkownik ma do dyspozycji wyświetlacz wyposażony w sześć diod informujących wzrokowo o stanach i alarmach oraz w pięć przycisków służących do kontrolowania stanu i programowania urządzenia. KLAWISZE I DIODY UP Zwiększanie wartości parametru Przewijanie menu i aktywacja funkcji odszraniania (DO zaprogramowania w parametrze H31) DOWN Set FNC AUX Zmniejszanie wartości parametru Przewijanie menu i aktywacja stosownej funkcji (DO zaprogramowania w parametrze H32) Dostęp do różnych poziomów menu Wizualizacja alarmów, wartości set point, czujników i rtc Dostęp do funkcji programowania parametrów Wyjście z bieżącego poziomu menu Potwierdzenie wartości parametru (DO zaprogramowania w parametrze H32) Aktywacja stosownej funkcji za pomocą parametru H34 DIODA SYGNALIZACYJNA Stan urządzeń zewnętrznych, funkcji i regulatorów wyświetlony przez diody znajdujące się na urządzeniu Dioda Led Opis Sygnalizacja dioda led włączona gdy aktywny zmniejszonej wyświetlana wartość set wartości set point*, migająca dla włączonej zmniejszonej *dotyczy tylko EWDR983/985 /CS (LX) wartości set dioda led on na sprężarce sprężarka włączona. migająca z powodu opóźnienia, ochrona lub włączenie zablokowane dioda led defrost on podczas odszraniania. migająca z powodu ręcznej aktywacji lub cyfrowego sygnału dioda led wentylatorów dioda led dioda led pomocnicza decimal point on świeci stałym światłem podczas funkcjonowania wentylatorów alarmu on w razie alarmu. Migająca z powodu skasowania alarmu on z powodu aktywnego wyjścia on w celu wskazania obecności napięcia w razie aktywnego standby i wyświetlacza off WYŚWIETLACZ Na wyświetlaczu jest wyświetlany stan wejść, wartości set point, parametry i ich wartości, alarmy, funkcje i stan urządzenia. OPIS MENU Dostęp do obydwu menu jest regulowany przez klawisz set, który po jego krótkim naciśnięciu i zwolnieniu umożliwia wyświetlenie menu stanu maszyny. Podtrzymując ten sam przycisk na pozycji wciśnięcia przez 5 sekund uzyskuje się dostęp do menu programowania parametrów. Po uzyskaniu dostępu do jednego z dwóch menu, można się poruszać między folderami przy użyciu klawiszy UP i DOWN. Każdy folder może być otwarty poprzez jednokrotne naciśnięcie klawisza set, w tym momencie będzie możliwe przeglądanie zawartości poszczególnych folderów i zmiana lub skorzystanie z dostępnych w danym folderze funkcji. Wyjście z każdego poziomu obydwu menu może mieć miejsce na trzy sposoby: poprzez naciśnięcie klawisza fnc, w razie potwierdzenia nowej wartości przez naciśnięcie klawisza set lub po upływie wyznaczonego czasu braku aktywności time out (15 sekund braku jakiejkolwiek aktywności na urządzeniu). MENU STANU MASZYNY W menu stanu maszyny są wyświetlane foldery i podstawowe informacje dotyczące urządzenia: - AL: folder alarmów - SEt: folder ustawień wartości Set-point - rtc: folder Real Time Clock(jeżeli obecny) - Pb1: folder wartości czujnika 1 - Pb2: folder wartości czujnika 2 - Pb3: folder wartości czujnika 3 Jeżeli nie są obecne aktywne alarmy jest wyświetlana zakładka SEt, w tym momencie, za pomocą klawiszy UP i DOWN można przewinąć wszystkie opcje menu. Naciskając klawisz set można otworzyć każdy folder. Wartości mogą być zmienione przy użyciu klawiszy UP i DOWN oraz klawisza set, który potwierdzana wybraną wartość i umożliwia powrót do kolejnego poziomu. Ustawienie wartości Set point Wejść do menu stanu maszyny, jeżeli nie są obecne aktywne alarmy, to zostanie wyświetlona zakładka SEt. Poprzez krótkie naciśnięcie i następnie zwolnienie przycisku set można wpisać wartość set point za pomocą klawiszy UP i DOWN. Aby wrócić do głównego menu należy krótko nacisnąć klawisz set lub fnc. Można również wyjść z folderu na skutek upływu wyznaczonego czasu time out. Alarm w toku Jeżeli jest aktywny alarm, to po wejściu do menu Stan maszyny pojawia się zakładka folderu AL. Real Time Clock (modele /C) Jeżeli jest obecna zakładka rtc to naciskając klawisz set pojawia się zakładka d00 (dni). Do ustawienia dni służą klawisze UP i DOWN. Jeżeli klawisze nie zostaną naciśnięte przez okres 2 sekund lub jeżeli zostanie naciśnięty klawisz set uzyskuje się dostęp do folderów godzin (h00) i minut ( 00): posłużyć się klawiszami UP i DOWN do ustawienia godzin lub minut. Jeśli klawiatura nie jest używana przez ponad 15 sekund (time-out) lub zostanie naciśnięty klawisz fnc, zostaje potwierdzona ostatnia wartość pokazywana na wyświetlaczu i wraca się do poprzedniej wizualizacji. UWAGA: W celu zapisania ustawień godzin/minut/dni należy zawsze potwierdzić klawiszem set. UWAGA2: zaleca się uwzględnienie NIEDZIELI jako pierwszego dnia d00. MENU PROGRAMOWANIA PARAMETRÓW Naciśnięcie klawisza set przez co najmniej 5 sekund pozwala na uzyskanie dostępu do menu. Układ menu przewiduje podział wszystkich folderów parametrów na dwa poziomy, dostęp do wszystkich folderów 1 poziomu jest możliwy po wpisaniu hasła PA1. Foldery 1 poziomu mogą być przewijane za pomocą klawiszy UP i DOWN. Aby uzyskać dostęp do parametrów należy krótko nacisnąć klawisz set na wysokości danej zakładki. Przewijać zakładki obecne w folderze za pomocą klawiszy UP i DOWN, nacisnąć set, aby wyświetlić bieżącą wartość zaznaczonego parametru, posłużyć się klawiszami UP i DOWN w celu ustawienia żądanej wartości i potwierdzić ją klawiszem set. Aby uzyskać dostęp do folderów 2 poziomu, należy w folderze Cnf zaznaczyć zakładkę PA2 a następnie wpisać hasło PA2 i potwierdzić klawiszem set. W obrębie tego poziomu są dostępne wszystkie parametry niedostępne z 1 poziomu. UWAGA: Parametry 1 poziomu będą widoczne tylko po wyjściu z menu programowania parametrów i powtórzeniu czynności zarządzania folderami 1 poziomu. Czynności zarządzania parametrami 2 poziomu są takie same jak analogiczne czynności opisane w odniesieniu do układu 1 poziomu.

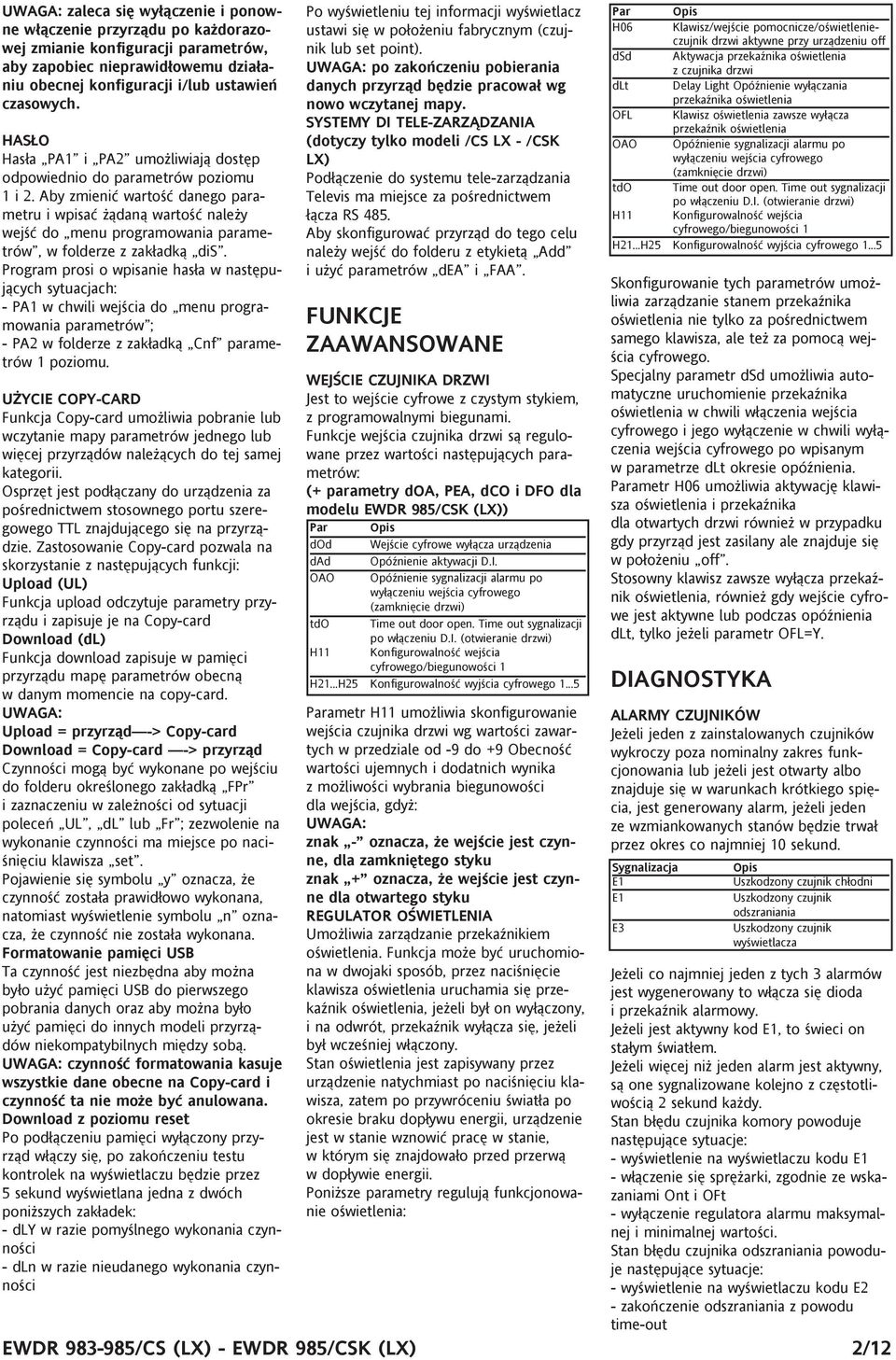

2 UWAGA: zaleca się wyłączenie i ponowne włączenie przyrządu po każdorazowej zmianie konfiguracji parametrów, aby zapobiec nieprawidłowemu działaniu obecnej konfiguracji i/lub ustawień czasowych. HASŁO Hasła PA1 i PA2 umożliwiają dostęp odpowiednio do parametrów poziomu 1 i 2. Aby zmienić wartość danego parametru i wpisać żądaną wartość należy wejść do menu programowania parametrów, w folderze z zakładką dis. Program prosi o wpisanie hasła w następujących sytuacjach: - PA1 w chwili wejścia do menu programowania parametrów ; - PA2 w folderze z zakładką Cnf parametrów 1 poziomu. UŻYCIE COPY-CARD Funkcja Copy-card umożliwia pobranie lub wczytanie mapy parametrów jednego lub więcej przyrządów należących do tej samej kategorii. Osprzęt jest podłączany do urządzenia za pośrednictwem stosownego portu szeregowego TTL znajdującego się na przyrządzie. Zastosowanie Copy-card pozwala na skorzystanie z następujących funkcji: Upload (UL) Funkcja upload odczytuje parametry przyrządu i zapisuje je na Copy-card Download (dl) Funkcja download zapisuje w pamięci przyrządu mapę parametrów obecną w danym momencie na copy-card. UWAGA: Upload = przyrząd -> Copy-card Download = Copy-card -> przyrząd Czynności mogą być wykonane po wejściu do folderu określonego zakładką FPr i zaznaczeniu w zależności od sytuacji poleceń UL, dl lub Fr ; zezwolenie na wykonanie czynności ma miejsce po naciśnięciu klawisza set. Pojawienie się symbolu y oznacza, że czynność została prawidłowo wykonana, natomiast wyświetlenie symbolu n oznacza, że czynność nie została wykonana. Formatowanie pamięci USB Ta czynność jest niezbędna aby można było użyć pamięci USB do pierwszego pobrania danych oraz aby można było użyć pamięci do innych modeli przyrządów niekompatybilnych między sobą. UWAGA: czynność formatowania kasuje wszystkie dane obecne na Copy-card i czynność ta nie może być anulowana. Download z poziomu reset Po podłączeniu pamięci wyłączony przyrząd włączy się, po zakończeniu testu kontrolek na wyświetlaczu będzie przez 5 sekund wyświetlana jedna z dwóch poniższych zakładek: - dly w razie pomyślnego wykonania czynności - dln w razie nieudanego wykonania czynności Po wyświetleniu tej informacji wyświetlacz ustawi się w położeniu fabrycznym (czujnik lub set point). UWAGA: po zakończeniu pobierania danych przyrząd będzie pracował wg nowo wczytanej mapy. SYSTEMY DI TELE-ZARZĄDZANIA (dotyczy tylko modeli /CS LX - /CSK LX) Podłączenie do systemu tele-zarządzania Televis ma miejsce za pośrednictwem łącza RS 485. Aby skonfigurować przyrząd do tego celu należy wejść do folderu z etykietą Add i użyć parametrów dea i FAA. FUNKCJE ZAAWANSOWANE WEJŚCIE CZUJNIKA DRZWI Jest to wejście cyfrowe z czystym stykiem, z programowalnymi biegunami. Funkcje wejścia czujnika drzwi są regulowane przez wartości następujących parametrów: (+ parametry doa, PEA, dco i DFO dla modelu EWDR 985/CSK (LX)) Par Opis dod Wejście cyfrowe wyłącza urządzenia dad Opóźnienie aktywacji D.I. OAO Opóźnienie sygnalizacji alarmu po wyłączeniu wejścia cyfrowego (zamknięcie drzwi) tdo Time out door open. Time out sygnalizacji po włączeniu D.I. (otwieranie drzwi) H11 Konfigurowalność wejścia cyfrowego/biegunowości 1 H21...H25 Konfigurowalność wyjścia cyfrowego Parametr H11 umożliwia skonfigurowanie wejścia czujnika drzwi wg wartości zawartych w przedziale od -9 do +9 Obecność wartości ujemnych i dodatnich wynika z możliwości wybrania biegunowości dla wejścia, gdyż: UWAGA: znak - oznacza, że wejście jest czynne, dla zamkniętego styku znak + oznacza, że wejście jest czynne dla otwartego styku REGULATOR OŚWIETLENIA Umożliwia zarządzanie przekaźnikiem oświetlenia. Funkcja może być uruchomiona w dwojaki sposób, przez naciśnięcie klawisza oświetlenia uruchamia się przekaźnik oświetlenia, jeżeli był on wyłączony, i na odwrót, przekaźnik wyłącza się, jeżeli był wcześniej włączony. Stan oświetlenia jest zapisywany przez urządzenie natychmiast po naciśnięciu klawisza, zatem po przywróceniu światła po okresie braku dopływu energii, urządzenie jest w stanie wznowić pracę w stanie, w którym się znajdowało przed przerwą w dopływie energii. Poniższe parametry regulują funkcjonowanie oświetlenia: Par Opis H06 Klawisz/wejście pomocnicze/oświetlenieczujnik drzwi aktywne przy urządzeniu off dsd Aktywacja przekaźnika oświetlenia z czujnika drzwi dlt Delay Light Opóźnienie wyłączania przekaźnika oświetlenia OFL Klawisz oświetlenia zawsze wyłącza przekaźnik oświetlenia OAO Opóźnienie sygnalizacji alarmu po wyłączeniu wejścia cyfrowego (zamknięcie drzwi) tdo Time out door open. Time out sygnalizacji po włączeniu D.I. (otwieranie drzwi) H11 Konfigurowalność wejścia cyfrowego/biegunowości 1 H21...H25 Konfigurowalność wyjścia cyfrowego Skonfigurowanie tych parametrów umożliwia zarządzanie stanem przekaźnika oświetlenia nie tylko za pośrednictwem samego klawisza, ale też za pomocą wejścia cyfrowego. Specjalny parametr dsd umożliwia automatyczne uruchomienie przekaźnika oświetlenia w chwili włączenia wejścia cyfrowego i jego wyłączenie w chwili wyłączenia wejścia cyfrowego po wpisanym w parametrze dlt okresie opóźnienia. Parametr H06 umożliwia aktywację klawisza oświetlenia i przekaźnika dla otwartych drzwi również w przypadku gdy przyrząd jest zasilany ale znajduje się w położeniu off. Stosowny klawisz zawsze wyłącza przekaźnik oświetlenia, również gdy wejście cyfrowe jest aktywne lub podczas opóźnienia dlt, tylko jeżeli parametr OFL=Y. DIAGNOSTYKA ALARMY CZUJNIKÓW Jeżeli jeden z zainstalowanych czujników wykroczy poza nominalny zakres funkcjonowania lub jeżeli jest otwarty albo znajduje się w warunkach krótkiego spięcia, jest generowany alarm, jeżeli jeden ze wzmiankowanych stanów będzie trwał przez okres co najmniej 10 sekund. Sygnalizacja E1 E1 E3 Opis Uszkodzony czujnik chłodni Uszkodzony czujnik odszraniania Uszkodzony czujnik wyświetlacza Jeżeli co najmniej jeden z tych 3 alarmów jest wygenerowany to włącza się dioda i przekaźnik alarmowy. Jeżeli jest aktywny kod E1, to świeci on stałym światłem. Jeżeli więcej niż jeden alarm jest aktywny, są one sygnalizowane kolejno z częstotliwością 2 sekund każdy. Stan błędu czujnika komory powoduje następujące sytuacje: - wyświetlenie na wyświetlaczu kodu E1 - włączenie się sprężarki, zgodnie ze wskazaniami Ont i OFt - wyłączenie regulatora alarmu maksymalnej i minimalnej wartości. Stan błędu czujnika odszraniania powoduje następujące sytuacje: - wyświetlenie na wyświetlaczu kodu E2 - zakończenie odszraniania z powodu time-out EWDR /CS (LX) - EWDR 985/CSK (LX) 2/12

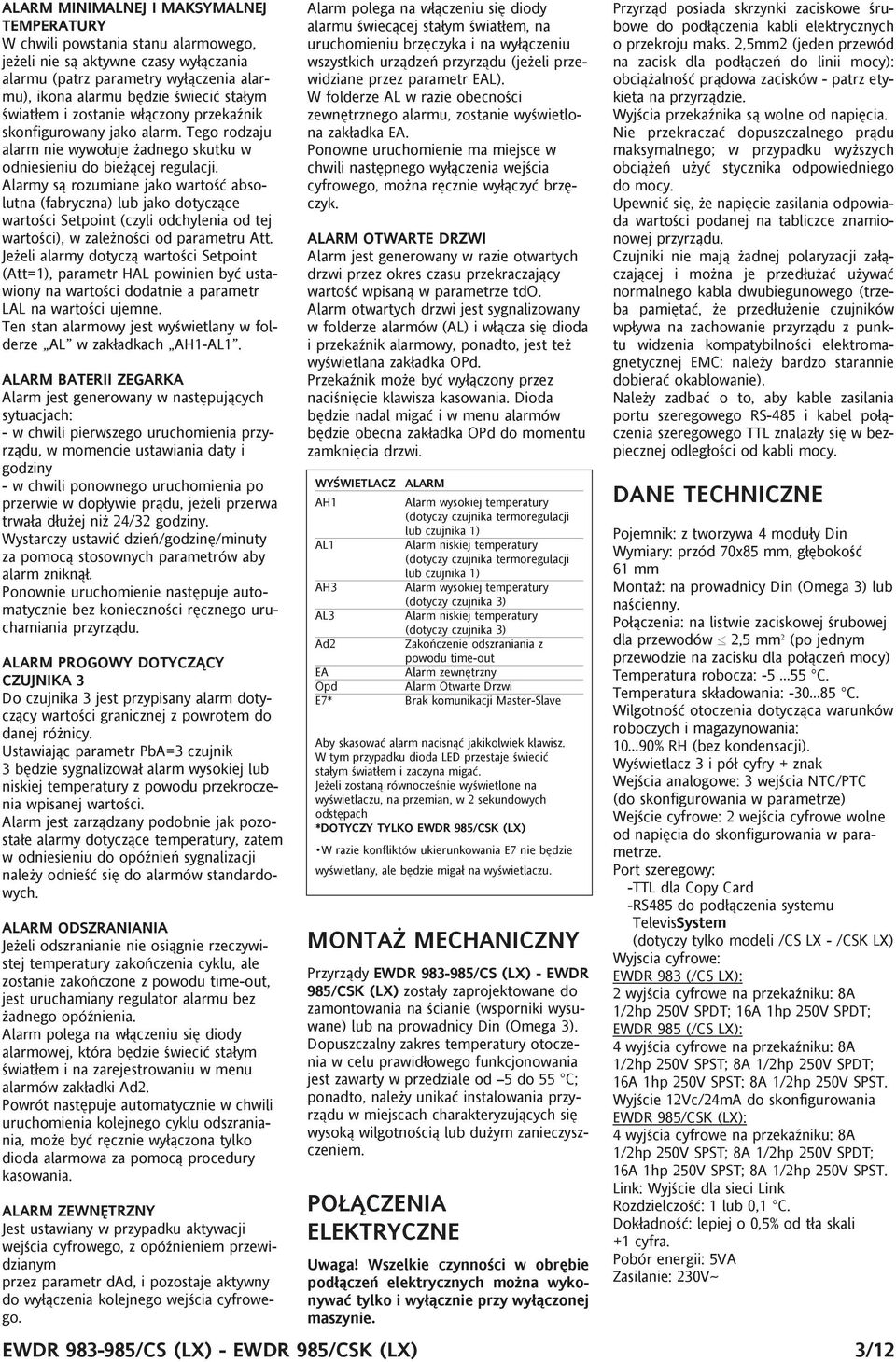

3 ALARM MINIMALNEJ I MAKSYMALNEJ TEMPERATURY W chwili powstania stanu alarmowego, jeżeli nie są aktywne czasy wyłączania alarmu (patrz parametry wyłączenia alarmu), ikona alarmu będzie świecić stałym światłem i zostanie włączony przekaźnik skonfigurowany jako alarm. Tego rodzaju alarm nie wywołuje żadnego skutku w odniesieniu do bieżącej regulacji. Alarmy są rozumiane jako wartość absolutna (fabryczna) lub jako dotyczące wartości Setpoint (czyli odchylenia od tej wartości), w zależności od parametru Att. Jeżeli alarmy dotyczą wartości Setpoint (Att=1), parametr HAL powinien być ustawiony na wartości dodatnie a parametr LAL na wartości ujemne. Ten stan alarmowy jest wyświetlany w folderze AL w zakładkach AH1-AL1. ALARM BATERII ZEGARKA Alarm jest generowany w następujących sytuacjach: - w chwili pierwszego uruchomienia przyrządu, w momencie ustawiania daty i godziny - w chwili ponownego uruchomienia po przerwie w dopływie prądu, jeżeli przerwa trwała dłużej niż 24/32 godziny. Wystarczy ustawić dzień/godzinę/minuty za pomocą stosownych parametrów aby alarm zniknął. Ponownie uruchomienie następuje automatycznie bez konieczności ręcznego uruchamiania przyrządu. ALARM PROGOWY DOTYCZĄCY CZUJNIKA 3 Do czujnika 3 jest przypisany alarm dotyczący wartości granicznej z powrotem do danej różnicy. Ustawiając parametr PbA=3 czujnik 3 będzie sygnalizował alarm wysokiej lub niskiej temperatury z powodu przekroczenia wpisanej wartości. Alarm jest zarządzany podobnie jak pozostałe alarmy dotyczące temperatury, zatem w odniesieniu do opóźnień sygnalizacji należy odnieść się do alarmów standardowych. ALARM ODSZRANIANIA Jeżeli odszranianie nie osiągnie rzeczywistej temperatury zakończenia cyklu, ale zostanie zakończone z powodu time-out, jest uruchamiany regulator alarmu bez żadnego opóźnienia. Alarm polega na włączeniu się diody alarmowej, która będzie świecić stałym światłem i na zarejestrowaniu w menu alarmów zakładki Ad2. Powrót następuje automatycznie w chwili uruchomienia kolejnego cyklu odszraniania, może być ręcznie wyłączona tylko dioda alarmowa za pomocą procedury kasowania. ALARM ZEWNĘTRZNY Jest ustawiany w przypadku aktywacji wejścia cyfrowego, z opóźnieniem przewidzianym przez parametr dad, i pozostaje aktywny do wyłączenia kolejnego wejścia cyfrowego. Alarm polega na włączeniu się diody alarmu świecącej stałym światłem, na uruchomieniu brzęczyka i na wyłączeniu wszystkich urządzeń przyrządu (jeżeli przewidziane przez parametr EAL). W folderze AL w razie obecności zewnętrznego alarmu, zostanie wyświetlona zakładka EA. Ponowne uruchomienie ma miejsce w chwili następnego wyłączenia wejścia cyfrowego, można ręcznie wyłączyć brzęczyk. ALARM OTWARTE DRZWI Alarm jest generowany w razie otwartych drzwi przez okres czasu przekraczający wartość wpisaną w parametrze tdo. Alarm otwartych drzwi jest sygnalizowany w folderze alarmów (AL) i włącza się dioda i przekaźnik alarmowy, ponadto, jest też wyświetlana zakładka OPd. Przekaźnik może być wyłączony przez naciśnięcie klawisza kasowania. Dioda będzie nadal migać i w menu alarmów będzie obecna zakładka OPd do momentu zamknięcia drzwi. WYŚWIETLACZ AH1 AL1 AH3 AL3 Ad2 EA Opd E7* ALARM MONTAŻ MECHANICZNY Przyrządy EWDR /CS (LX) - EWDR 985/CSK (LX) zostały zaprojektowane do zamontowania na ścianie (wsporniki wysuwane) lub na prowadnicy Din (Omega 3). Dopuszczalny zakres temperatury otoczenia w celu prawidłowego funkcjonowania jest zawarty w przedziale od 5 do 55 C; ponadto, należy unikać instalowania przyrządu w miejscach charakteryzujących się wysoką wilgotnością lub dużym zanieczyszczeniem. POŁĄCZENIA ELEKTRYCZNE Alarm wysokiej temperatury (dotyczy czujnika termoregulacji lub czujnika 1) Alarm niskiej temperatury (dotyczy czujnika termoregulacji lub czujnika 1) Alarm wysokiej temperatury (dotyczy czujnika 3) Alarm niskiej temperatury (dotyczy czujnika 3) Zakończenie odszraniania z powodu time-out Alarm zewnętrzny Alarm Otwarte Drzwi Brak komunikacji Master-Slave Aby skasować alarm nacisnąć jakikolwiek klawisz. W tym przypadku dioda LED przestaje świecić stałym światłem i zaczyna migać. Jeżeli zostaną równocześnie wyświetlone na wyświetlaczu, na przemian, w 2 sekundowych odstępach *DOTYCZY TYLKO EWDR 985/CSK (LX) W razie konfliktów ukierunkowania E7 nie będzie wyświetlany, ale będzie migał na wyświetlaczu. Uwaga! Wszelkie czynności w obrębie podłączeń elektrycznych można wykonywać tylko i wyłącznie przy wyłączonej maszynie. Przyrząd posiada skrzynki zaciskowe śrubowe do podłączenia kabli elektrycznych o przekroju maks. 2,5mm2 (jeden przewód na zacisk dla podłączeń do linii mocy): obciążalność prądowa zacisków - patrz etykieta na przyrządzie. Wyjścia przekaźnika są wolne od napięcia. Nie przekraczać dopuszczalnego prądu maksymalnego; w przypadku wyższych obciążeń użyć stycznika odpowiedniego do mocy. Upewnić się, że napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej przyrządu. Czujniki nie mają żadnej polaryzacji załączającej i można je przedłużać używać normalnego kabla dwubiegunowego (trzeba pamiętać, że przedłużenie czujników wpływa na zachowanie przyrządu z punktu widzenia kompatybilności elektromagnetycznej EMC: należy bardzo starannie dobierać okablowanie). Należy zadbać o to, aby kable zasilania portu szeregowego RS-485 i kabel połączenia szeregowego TTL znalazły się w bezpiecznej odległości od kabli mocy. DANE TECHNICZNE Pojemnik: z tworzywa 4 moduły Din Wymiary: przód 70x85 mm, głębokość 61 mm Montaż: na prowadnicy Din (Omega 3) lub naścienny. Połączenia: na listwie zaciskowej śrubowej dla przewodów 2,5 mm 2 (po jednym przewodzie na zacisku dla połączeń mocy) Temperatura robocza: C. Temperatura składowania: C. Wilgotność otoczenia dotycząca warunków roboczych i magazynowania: 10 90% RH (bez kondensacji). Wyświetlacz 3 i pół cyfry + znak Wejścia analogowe: 3 wejścia NTC/PTC (do skonfigurowania w parametrze) Wejście cyfrowe: 2 wejścia cyfrowe wolne od napięcia do skonfigurowania w parametrze. Port szeregowy: -TTL dla Copy Card - RS485 do podłączenia systemu TelevisSystem (dotyczy tylko modeli /CS LX - /CSK LX) Wyjscia cyfrowe: EWDR 983 (/CS LX): 2 wyjścia cyfrowe na przekaźniku: 8A 1/2hp 250V SPDT; 16A 1hp 250V SPDT; EWDR 985 (/CS LX): 4 wyjścia cyfrowe na przekaźniku: 8A 1/2hp 250V SPST; 8A 1/2hp 250V SPDT; 16A 1hp 250V SPST; 8A 1/2hp 250V SPST. Wyjście 12Vc/24mA do skonfigurowania EWDR 985/CSK (LX): 4 wyjścia cyfrowe na przekaźniku: 8A 1/2hp 250V SPST; 8A 1/2hp 250V SPDT; 16A 1hp 250V SPST; 8A 1/2hp 250V SPST. Link: Wyjście dla sieci Link Rozdzielczość: 1 lub 0,1 C. Dokładność: lepiej o 0,5% od tła skali +1 cyfra. Pobór energii: 5VA Zasilanie: 230Va EWDR /CS (LX) - EWDR 985/CSK (LX) 3/12

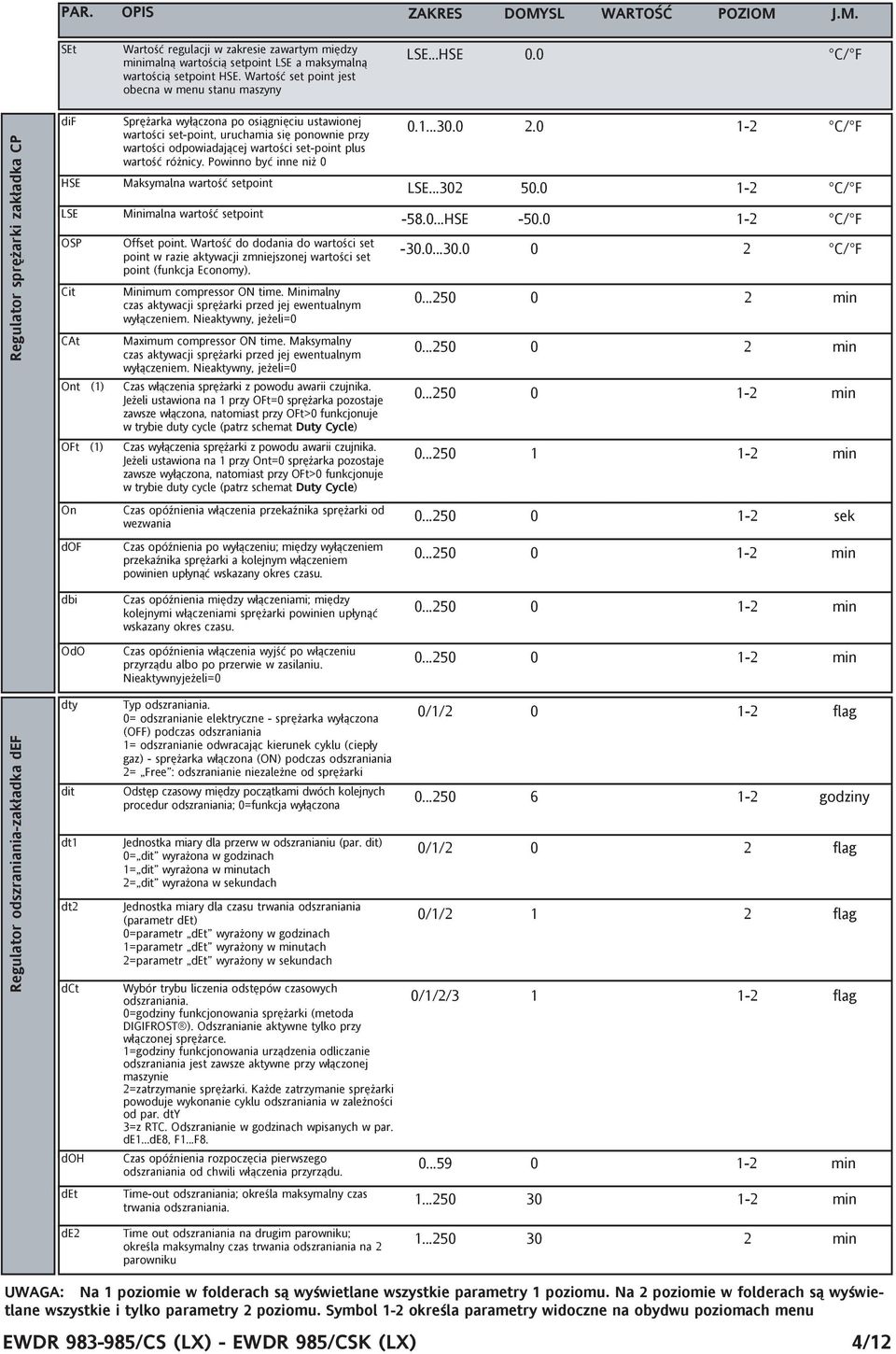

4 PAR. OPIS ZAKRES DOMYSL WARTOŚĆ POZIOM J.M. SEt Wartość regulacji w zakresie zawartym między minimalną wartością setpoint LSE a maksymalną wartością setpoint HSE. Wartość set point jest obecna w menu stanu maszyny LSE...HSE 0.0 C/ F Regulator odszraniania-zakładka def Regulator sprężarki zakładka CP dif Sprężarka wyłączona po osiągnięciu ustawionej wartości set-point, uruchamia się ponownie przy wartości odpowiadającej wartości set-point plus wartość różnicy. Powinno być inne niż C/ F HSE Maksymalna wartość setpoint LSE C/ F LSE OSP Cit CAt Ont (1) OFt (1) On dof dbi OdO dty dit dt1 dt2 dct doh det Minimalna wartość setpoint Offset point. Wartość do dodania do wartości set point w razie aktywacji zmniejszonej wartości set point (funkcja Economy). Minimum compressor ON time. Minimalny czas aktywacji sprężarki przed jej ewentualnym wyłączeniem. Nieaktywny, jeżeli=0 Maximum compressor ON time. Maksymalny czas aktywacji sprężarki przed jej ewentualnym wyłączeniem. Nieaktywny, jeżeli=0 Czas włączenia sprężarki z powodu awarii czujnika. Jeżeli ustawiona na 1 przy OFt=0 sprężarka pozostaje zawsze włączona, natomiast przy OFt>0 funkcjonuje w trybie duty cycle (patrz schemat Duty Cycle) Czas wyłączenia sprężarki z powodu awarii czujnika. Jeżeli ustawiona na 1 przy Ont=0 sprężarka pozostaje zawsze wyłączona, natomiast przy OFt>0 funkcjonuje w trybie duty cycle (patrz schemat Duty Cycle) Czas opóźnienia włączenia przekaźnika sprężarki od wezwania Czas opóźnienia po wyłączeniu; między wyłączeniem przekaźnika sprężarki a kolejnym włączeniem powinien upłynąć wskazany okres czasu. Czas opóźnienia między włączeniami; między kolejnymi włączeniami sprężarki powinien upłynąć wskazany okres czasu. Czas opóźnienia włączenia wyjść po włączeniu przyrządu albo po przerwie w zasilaniu. Nieaktywny jeżeli=0 Typ odszraniania. 0= odszranianie elektryczne - sprężarka wyłączona (OFF) podczas odszraniania 1= odszranianie odwracając kierunek cyklu (ciepły gaz) - sprężarka włączona (ON) podczas odszraniania 2= Free : odszranianie niezależne od sprężarki Odstęp czasowy między początkami dwóch kolejnych procedur odszraniania; 0=funkcja wyłączona Jednostka miary dla przerw w odszranianiu (par. dit) 0= dit wyrażona w godzinach 1= dit wyrażona w minutach 2= dit wyrażona w sekundach Jednostka miary dla czasu trwania odszraniania (parametr det) 0=parametr det wyrażony w godzinach 1=parametr det wyrażony w minutach 2=parametr det wyrażony w sekundach Wybór trybu liczenia odstępów czasowych odszraniania. 0=godziny funkcjonowania sprężarki (metoda DIGIFROST ). Odszranianie aktywne tylko przy włączonej sprężarce. 1=godziny funkcjonowania urządzenia odliczanie odszraniania jest zawsze aktywne przy włączonej maszynie 2=zatrzymanie sprężarki. Każde zatrzymanie sprężarki powoduje wykonanie cyklu odszraniania w zależności od par. dty 3=z RTC. Odszranianie w godzinach wpisanych w par. de1...de8, F1...F8. Czas opóźnienia rozpoczęcia pierwszego odszraniania od chwili włączenia przyrządu. Time-out odszraniania; określa maksymalny czas trwania odszraniania HSE C/ F C/ F min min min sek 0/1/ flag godziny 0/1/2 0 2 flag 0/1/2 1 2 flag 0/1/2/ flag min min de2 Time out odszraniania na drugim parowniku; określa maksymalny czas trwania odszraniania na 2 parowniku min UWAGA: Na 1 poziomie w folderach są wyświetlane wszystkie parametry 1 poziomu. Na 2 poziomie w folderach są wyświetlane wszystkie i tylko parametry 2 poziomu. Symbol 1-2 określa parametry widoczne na obydwu poziomach menu EWDR /CS (LX) - EWDR 985/CSK (LX) 4/12

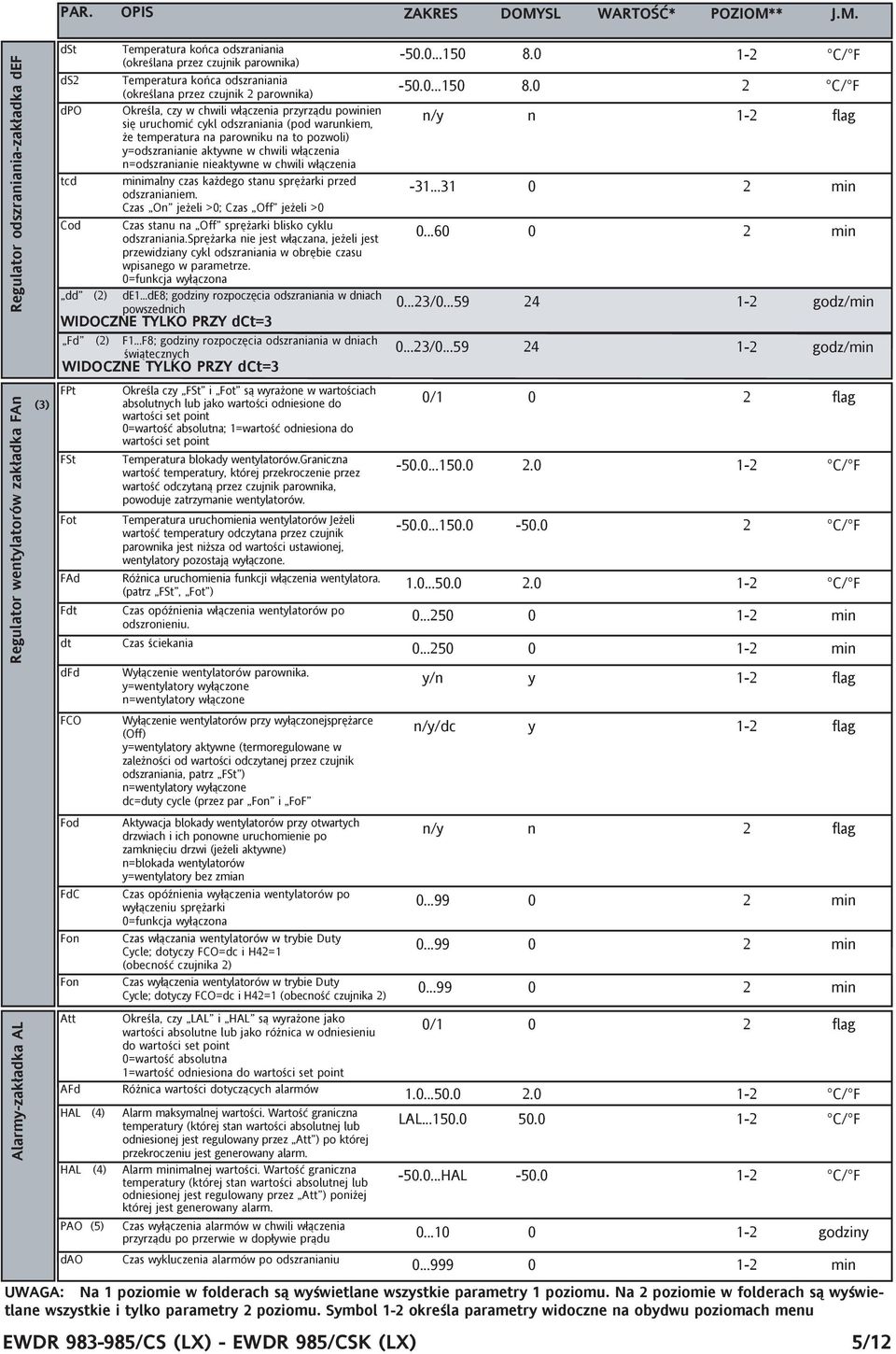

5 PAR. OPIS ZAKRES DOMYSL WARTOŚĆ* POZIOM** J.M. Regulator wentylatorów zakładka FAn Regulator odszraniania-zakładka def Alarmy-zakładka AL (3) dst ds2 dpo tcd Temperatura końca odszraniania (określana przez czujnik parownika) Temperatura końca odszraniania (określana przez czujnik 2 parownika) Określa, czy w chwili włączenia przyrządu powinien się uruchomić cykl odszraniania (pod warunkiem, że temperatura na parowniku na to pozwoli) y=odszranianie aktywne w chwili włączenia n=odszranianie nieaktywne w chwili włączenia minimalny czas każdego stanu sprężarki przed odszranianiem. Czas On jeżeli >0; Czas Off jeżeli >0 Cod Czas stanu na Off sprężarki blisko cyklu odszraniania.sprężarka nie jest włączana, jeżeli jest przewidziany cykl odszraniania w obrębie czasu wpisanego w parametrze. 0=funkcja wyłączona dd (2) de1...de8; godziny rozpoczęcia odszraniania w dniach powszednich WIDOCZNE TYLKO PRZY dct=3 Fd (2) F1...F8; godziny rozpoczęcia odszraniania w dniach świątecznych WIDOCZNE TYLKO PRZY dct=3 FPt FSt Fot FAd Fdt dt dfd FCO Fod FdC Fon Fon Att AFd HAL (4) HAL (4) PAO (5) dao Określa czy FSt i Fot są wyrażone w wartościach absolutnych lub jako wartości odniesione do wartości set point 0=wartość absolutna; 1=wartość odniesiona do wartości set point Temperatura blokady wentylatorów.graniczna wartość temperatury, której przekroczenie przez wartość odczytaną przez czujnik parownika, powoduje zatrzymanie wentylatorów. Temperatura uruchomienia wentylatorów Jeżeli wartość temperatury odczytana przez czujnik parownika jest niższa od wartości ustawionej, wentylatory pozostają wyłączone. Różnica uruchomienia funkcji włączenia wentylatora. (patrz FSt, Fot ) Czas opóźnienia włączenia wentylatorów po odszronieniu. Czas ściekania Wyłączenie wentylatorów parownika. y=wentylatory wyłączone n=wentylatory włączone Wyłączenie wentylatorów przy wyłączonejsprężarce (Off) y=wentylatory aktywne (termoregulowane w zależności od wartości odczytanej przez czujnik odszraniania, patrz FSt ) n=wentylatory wyłączone dc=duty cycle (przez par Fon i FoF Aktywacja blokady wentylatorów przy otwartych drzwiach i ich ponowne uruchomienie po zamknięciu drzwi (jeżeli aktywne) n=blokada wentylatorów y=wentylatory bez zmian Czas opóźnienia wyłączenia wentylatorów po wyłączeniu sprężarki 0=funkcja wyłączona Czas włączania wentylatorów w trybie Duty Cycle; dotyczy FCO=dc i H42=1 (obecność czujnika 2) Czas wyłączenia wentylatorów w trybie Duty Cycle; dotyczy FCO=dc i H42=1 (obecność czujnika 2) Określa, czy LAL i HAL są wyrażone jako wartości absolutne lub jako różnica w odniesieniu do wartości set point 0=wartość absolutna 1=wartość odniesiona do wartości set point Różnica wartości dotyczących alarmów Alarm maksymalnej wartości. Wartość graniczna temperatury (której stan wartości absolutnej lub odniesionej jest regulowany przez Att ) po której przekroczeniu jest generowany alarm. Alarm minimalnej wartości. Wartość graniczna temperatury (której stan wartości absolutnej lub odniesionej jest regulowany przez Att ) poniżej której jest generowany alarm C/ F C/ F n/y n 1-2 flag min min 0/1 0 2 flag C/ F C/ F C/ F y/n y 1-2 flag n/y/dc y 1-2 flag min min min 0/1 0 2 flag C/ F LAL C/ F HAL C/ F Czas wyłączenia alarmów w chwili włączenia przyrządu po przerwie w dopływie prądu godziny Czas wykluczenia alarmów po odszranianiu / godz/min / godz/min min UWAGA: Na 1 poziomie w folderach są wyświetlane wszystkie parametry 1 poziomu. Na 2 poziomie w folderach są wyświetlane wszystkie i tylko parametry 2 poziomu. Symbol 1-2 określa parametry widoczne na obydwu poziomach menu EWDR /CS (LX) - EWDR 985/CSK (LX) 5/12

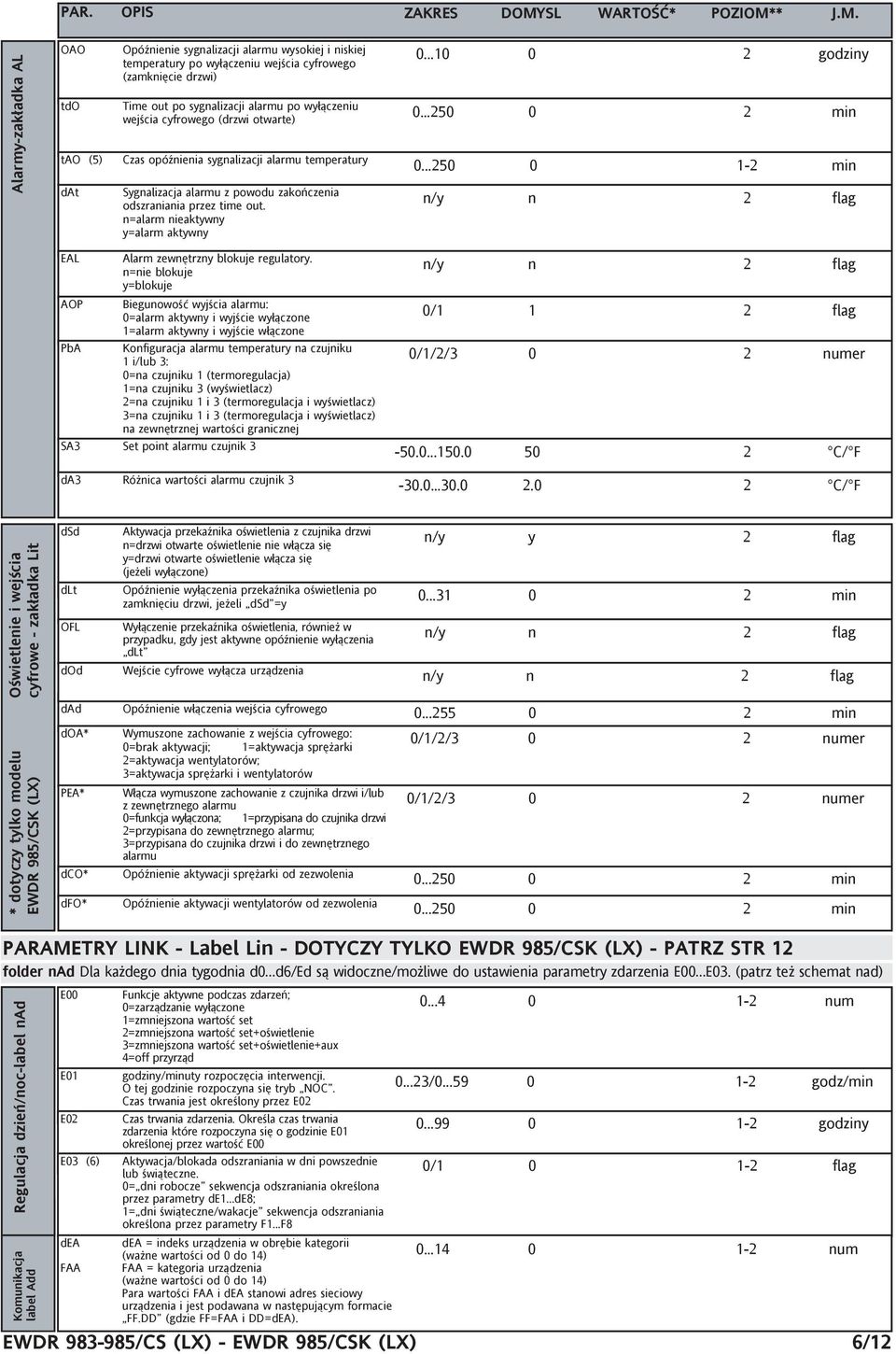

6 PAR. OPIS ZAKRES DOMYSL WARTOŚĆ* POZIOM** J.M. Alarmy-zakładka AL OAO tdo tao (5) dat Opóźnienie sygnalizacji alarmu wysokiej i niskiej temperatury po wyłączeniu wejścia cyfrowego (zamknięcie drzwi) Time out po sygnalizacji alarmu po wyłączeniu wejścia cyfrowego (drzwi otwarte) Czas opóźnienia sygnalizacji alarmu temperatury Sygnalizacja alarmu z powodu zakończenia odszraniania przez time out. n=alarm nieaktywny y=alarm aktywny godziny min EAL AOP PbA Alarm zewnętrzny blokuje regulatory. n=nie blokuje y=blokuje Biegunowość wyjścia alarmu: 0=alarm aktywny i wyjście wyłączone 1=alarm aktywny i wyjście włączone Konfiguracja alarmu temperatury na czujniku 1 i/lub 3: 0=na czujniku 1 (termoregulacja) 1=na czujniku 3 (wyświetlacz) 2=na czujniku 1 i 3 (termoregulacja i wyświetlacz) 3=na czujniku 1 i 3 (termoregulacja i wyświetlacz) na zewnętrznej wartości granicznej SA3 Set point alarmu czujnik 3 da3 Różnica wartości alarmu czujnik 3 0/1 1 2 flag 0/1/2/3 0 2 numer C/ F C/ F Oświetlenie i wejścia cyfrowe - zakładka Lit * dotyczy tylko modelu EWDR 985/CSK (LX) dsd dlt OFL dod Aktywacja przekaźnika oświetlenia z czujnika drzwi n=drzwi otwarte oświetlenie nie włącza się y=drzwi otwarte oświetlenie włącza się (jeżeli wyłączone) Opóźnienie wyłączenia przekaźnika oświetlenia po zamknięciu drzwi, jeżeli dsd =y Wyłączenie przekaźnika oświetlenia, również w przypadku, gdy jest aktywne opóźnienie wyłączenia dlt n/y y 2 flag min dad Opóźnienie włączenia wejścia cyfrowego min doa* PEA* Wejście cyfrowe wyłącza urządzenia Wymuszone zachowanie z wejścia cyfrowego: 0=brak aktywacji; 1=aktywacja sprężarki 2=aktywacja wentylatorów; 3=aktywacja sprężarki i wentylatorów Włącza wymuszone zachowanie z czujnika drzwi i/lub z zewnętrznego alarmu 0=funkcja wyłączona; 1=przypisana do czujnika drzwi 2=przypisana do zewnętrznego alarmu; 3=przypisana do czujnika drzwi i do zewnętrznego alarmu 0/1/2/3 0 2 numer 0/1/2/3 0 2 numer dco* Opóźnienie aktywacji sprężarki od zezwolenia min dfo* Opóźnienie aktywacji wentylatorów od zezwolenia min PARAMETRY LINK - Label Lin - DOTYCZY TYLKO EWDR 985/CSK (LX) - PATRZ STR 12 folder nad Dla każdego dnia tygodnia d0 d6/ed są widoczne/możliwe do ustawienia parametry zdarzenia E00 E03. (patrz też schemat nad) Regulacja dzień/noc-label nad Komunikacja label Add E00 E01 E02 E03 (6) dea FAA Funkcje aktywne podczas zdarzeń; 0=zarządzanie wyłączone 1=zmniejszona wartość set 2=zmniejszona wartość set+oświetlenie 3=zmniejszona wartość set+oświetlenie+aux 4=off przyrząd godziny/minuty rozpoczęcia interwencji. O tej godzinie rozpoczyna się tryb NOC. Czas trwania jest określony przez E02 Czas trwania zdarzenia. Określa czas trwania zdarzenia które rozpoczyna się o godzinie E01 określonej przez wartość E00 Aktywacja/blokada odszraniania w dni powszednie lub świąteczne. 0= dni robocze sekwencja odszraniania określona przez parametry de1...de8; 1= dni świąteczne/wakacje sekwencja odszraniania określona przez parametry F1...F8 dea = indeks urządzenia w obrębie kategorii (ważne wartości od 0 do 14) FAA = kategoria urządzenia (ważne wartości od 0 do 14) Para wartości FAA i dea stanowi adres sieciowy urządzenia i jest podawana w następującym formacie FF.DD (gdzie FF=FAA i DD=dEA) num / godz/min godziny 0/ flag num EWDR /CS (LX) - EWDR 985/CSK (LX) 6/12

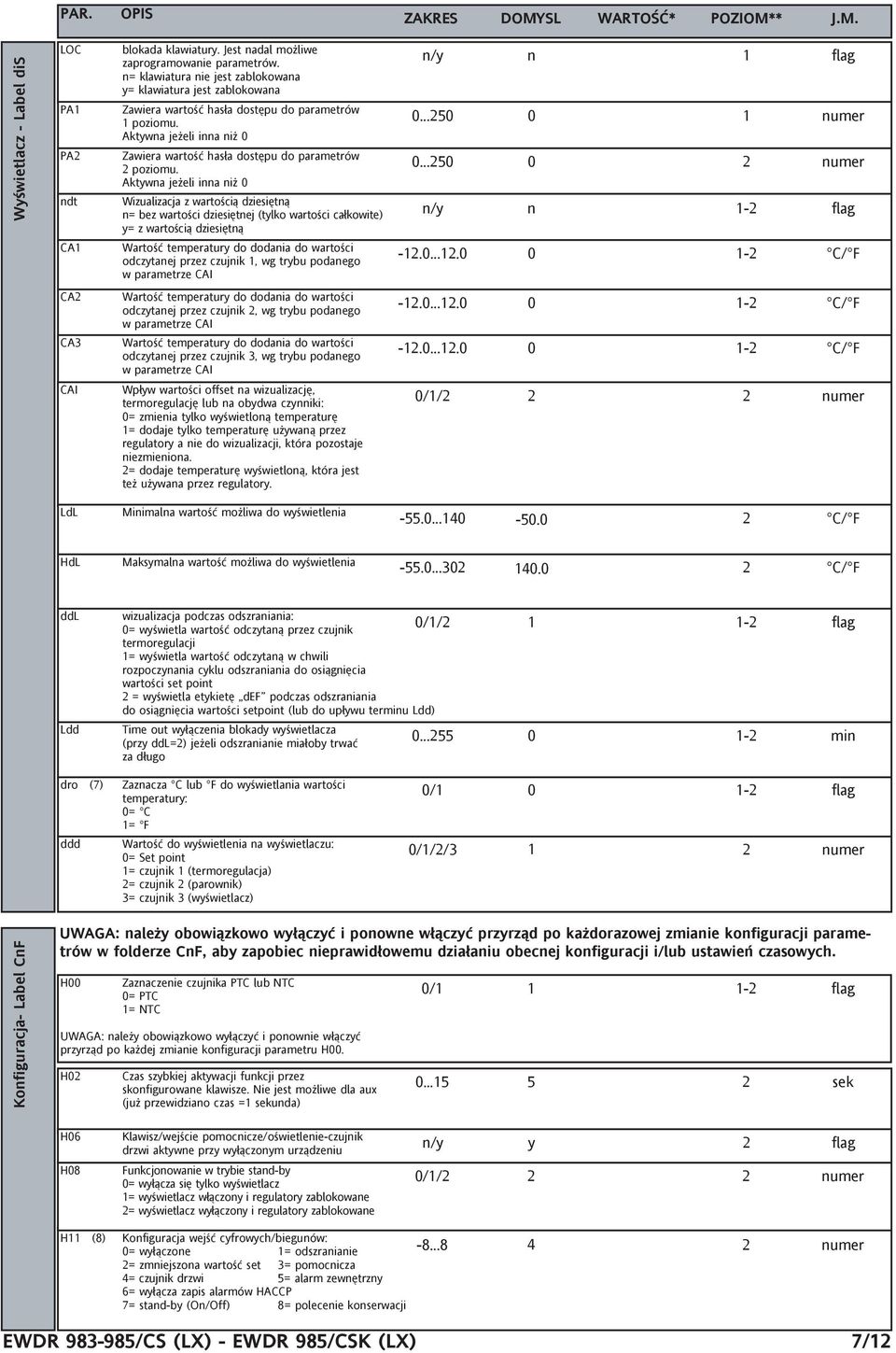

7 PAR. OPIS ZAKRES DOMYSL WARTOŚĆ* POZIOM** J.M. Wyświetlacz - Label dis LOC PA1 PA2 ndt CA1 blokada klawiatury. Jest nadal możliwe zaprogramowanie parametrów. n= klawiatura nie jest zablokowana y= klawiatura jest zablokowana Zawiera wartość hasła dostępu do parametrów 1 poziomu. Aktywna jeżeli inna niż 0 Zawiera wartość hasła dostępu do parametrów 2 poziomu. Aktywna jeżeli inna niż 0 Wizualizacja z wartością dziesiętną n= bez wartości dziesiętnej (tylko wartości całkowite) y= z wartością dziesiętną Wartość temperatury do dodania do wartości odczytanej przez czujnik 1, wg trybu podanego w parametrze CAI n/y n 1 flag numer numer n/y n 1-2 flag C/ F CA2 CA3 Wartość temperatury do dodania do wartości odczytanej przez czujnik 2, wg trybu podanego w parametrze CAI Wartość temperatury do dodania do wartości odczytanej przez czujnik 3, wg trybu podanego w parametrze CAI C/ F C/ F CAI Wpływ wartości offset na wizualizację, termoregulację lub na obydwa czynniki: 0= zmienia tylko wyświetloną temperaturę 1= dodaje tylko temperaturę używaną przez regulatory a nie do wizualizacji, która pozostaje niezmieniona. 2= dodaje temperaturę wyświetloną, która jest też używana przez regulatory. 0/1/2 2 2 numer LdL Minimalna wartość możliwa do wyświetlenia C/ F HdL Maksymalna wartość możliwa do wyświetlenia C/ F ddl Ldd wizualizacja podczas odszraniania: 0= wyświetla wartość odczytaną przez czujnik termoregulacji 1= wyświetla wartość odczytaną w chwili rozpoczynania cyklu odszraniania do osiągnięcia wartości set point 2 = wyświetla etykietę def podczas odszraniania 0/1/ flag do osiągnięcia wartości setpoint (lub do upływu terminu Ldd) Time out wyłączenia blokady wyświetlacza (przy ddl=2) jeżeli odszranianie miałoby trwać za długo min dro (7) ddd Zaznacza C lub F do wyświetlania wartości temperatury: 0= C 1= F Wartość do wyświetlenia na wyświetlaczu: 0= Set point 1= czujnik 1 (termoregulacja) 2= czujnik 2 (parownik) 3= czujnik 3 (wyświetlacz) 0/ flag 0/1/2/3 1 2 numer Konfiguracja- Label CnF UWAGA: należy obowiązkowo wyłączyć i ponowne włączyć przyrząd po każdorazowej zmianie konfiguracji parametrów w folderze CnF, aby zapobiec nieprawidłowemu działaniu obecnej konfiguracji i/lub ustawień czasowych. H00 Zaznaczenie czujnika PTC lub NTC 0= PTC 1= NTC UWAGA: należy obowiązkowo wyłączyć i ponownie włączyć przyrząd po każdej zmianie konfiguracji parametru H00. H02 Czas szybkiej aktywacji funkcji przez skonfigurowane klawisze. Nie jest możliwe dla aux (już przewidziano czas =1 sekunda) 0/ flag sek H06 H08 H11 (8) Klawisz/wejście pomocnicze/oświetlenie-czujnik drzwi aktywne przy wyłączonym urządzeniu Funkcjonowanie w trybie stand-by 0= wyłącza się tylko wyświetlacz 1= wyświetlacz włączony i regulatory zablokowane 2= wyświetlacz wyłączony i regulatory zablokowane Konfiguracja wejść cyfrowych/biegunów: 0= wyłączone 1= odszranianie 2= zmniejszona wartość set 3= pomocnicza 4= czujnik drzwi 5= alarm zewnętrzny 6= wyłącza zapis alarmów HACCP 7= stand-by (On/Off) 8= polecenie konserwacji n/y y 2 flag 0/1/2 2 2 numer numer EWDR /CS (LX) - EWDR 985/CSK (LX) 7/12

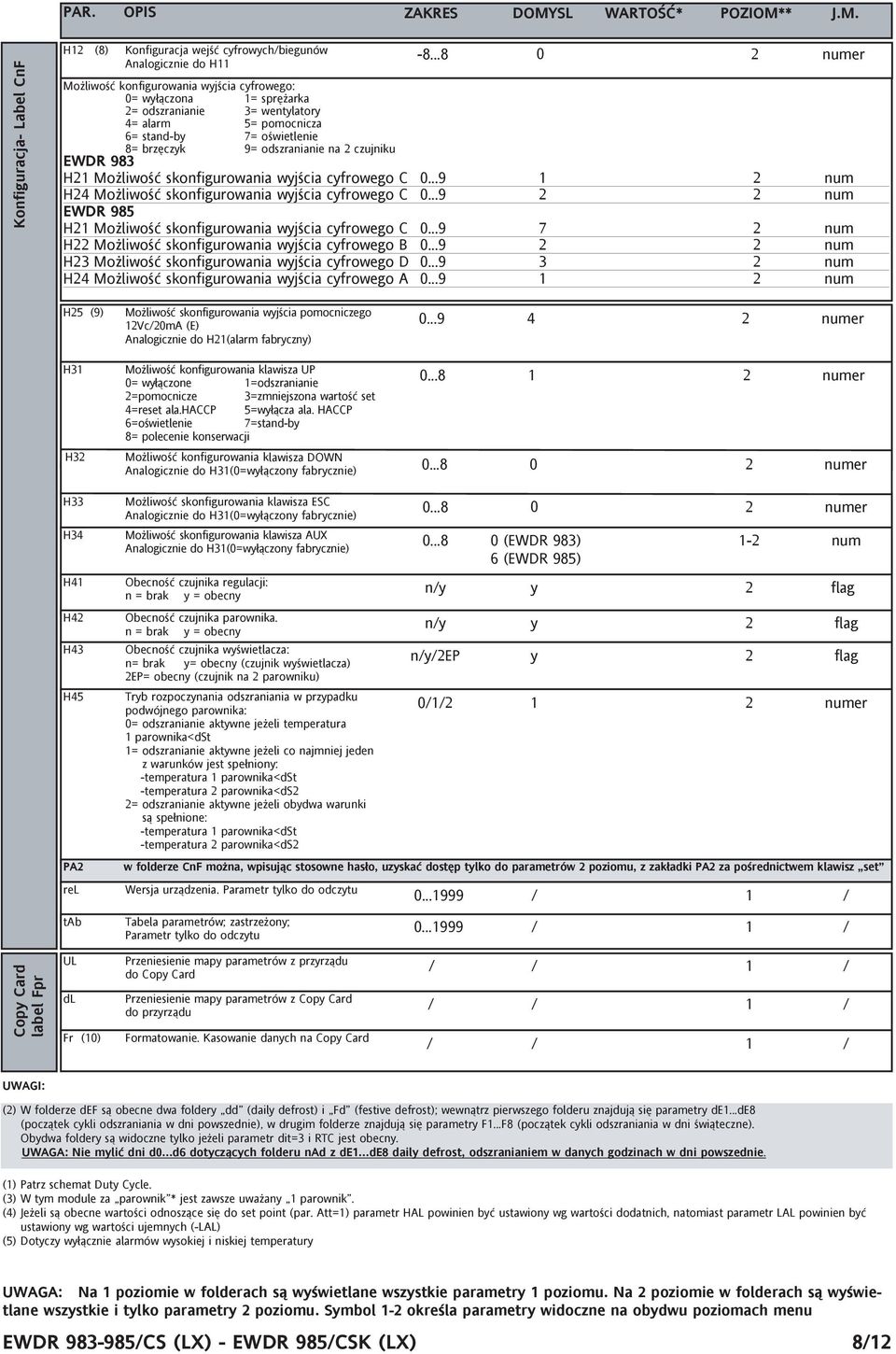

8 PAR. OPIS ZAKRES DOMYSL WARTOŚĆ* POZIOM** J.M. Konfiguracja- Label CnF H12 (8) Konfiguracja wejść cyfrowych/biegunów Analogicznie do H numer Możliwość konfigurowania wyjścia cyfrowego: 0= wyłączona 1= sprężarka 2= odszranianie 3= wentylatory 4= alarm 5= pomocnicza 6= stand-by 7= oświetlenie 8= brzęczyk 9= odszranianie na 2 czujniku EWDR 983 H21 Możliwość skonfigurowania wyjścia cyfrowego C num H24 Możliwość skonfigurowania wyjścia cyfrowego C num EWDR 985 H21 Możliwość skonfigurowania wyjścia cyfrowego C num H22 Możliwość skonfigurowania wyjścia cyfrowego B num H23 Możliwość skonfigurowania wyjścia cyfrowego D num H24 Możliwość skonfigurowania wyjścia cyfrowego A num H25 (9) Możliwość skonfigurowania wyjścia pomocniczego 12Vc/20mA (E) Analogicznie do H21(alarm fabryczny) numer H31 Możliwość konfigurowania klawisza UP 0= wyłączone 1=odszranianie 2=pomocnicze 3=zmniejszona wartość set 4=reset ala.haccp 5=wyłącza ala. HACCP 6=oświetlenie 7=stand-by 8= polecenie konserwacji numer H32 Możliwość konfigurowania klawisza DOWN Analogicznie do H31(0=wyłączony fabrycznie) numer H33 H34 H41 H42 H43 H45 PA2 rel Możliwość skonfigurowania klawisza ESC Analogicznie do H31(0=wyłączony fabrycznie) Możliwość skonfigurowania klawisza AUX Analogicznie do H31(0=wyłączony fabrycznie) Obecność czujnika regulacji: n = brak y = obecny Obecność czujnika parownika. n = brak y = obecny Obecność czujnika wyświetlacza: n= brak y= obecny (czujnik wyświetlacza) 2EP= obecny (czujnik na 2 parowniku) Tryb rozpoczynania odszraniania w przypadku podwójnego parownika: 0= odszranianie aktywne jeżeli temperatura 1 parownika<dst 1= odszranianie aktywne jeżeli co najmniej jeden z warunków jest spełniony: -temperatura 1 parownika<dst -temperatura 2 parownika<ds2 2= odszranianie aktywne jeżeli obydwa warunki są spełnione: -temperatura 1 parownika<dst -temperatura 2 parownika<ds numer (EWDR 983) 6 (EWDR 985) 1-2 num n/y y 2 flag n/y y 2 flag n/y/2ep y 2 flag 0/1/2 1 2 numer w folderze CnF można, wpisując stosowne hasło, uzyskać dostęp tylko do parametrów 2 poziomu, z zakładki PA2 za pośrednictwem klawisz set Wersja urządzenia. Parametr tylko do odczytu / 1 / tab Tabela parametrów; zastrzeżony; Parametr tylko do odczytu / 1 / Copy Card label Fpr UL dl Fr (10) Przeniesienie mapy parametrów z przyrządu do Copy Card Przeniesienie mapy parametrów z Copy Card do przyrządu Formatowanie. Kasowanie danych na Copy Card / / 1 / / / 1 / / / 1 / UWAGI: (2) W folderze def są obecne dwa foldery dd (daily defrost) i Fd (festive defrost); wewnątrz pierwszego folderu znajdują się parametry de1...de8 (początek cykli odszraniania w dni powszednie), w drugim folderze znajdują się parametry F1...F8 (początek cykli odszraniania w dni świąteczne). Obydwa foldery są widoczne tylko jeżeli parametr dit=3 i RTC jest obecny. UWAGA: Nie mylić dni d0...d6 dotyczących folderu nad z de1...de8 daily defrost, odszranianiem w danych godzinach w dni powszednie. (1) Patrz schemat Duty Cycle. (3) W tym module za parownik * jest zawsze uważany 1 parownik. (4) Jeżeli są obecne wartości odnoszące się do set point (par. Att=1) parametr HAL powinien być ustawiony wg wartości dodatnich, natomiast parametr LAL powinien być ustawiony wg wartości ujemnych (-LAL) (5) Dotyczy wyłącznie alarmów wysokiej i niskiej temperatury UWAGA: Na 1 poziomie w folderach są wyświetlane wszystkie parametry 1 poziomu. Na 2 poziomie w folderach są wyświetlane wszystkie i tylko parametry 2 poziomu. Symbol 1-2 określa parametry widoczne na obydwu poziomach menu EWDR /CS (LX) - EWDR 985/CSK (LX) 8/12

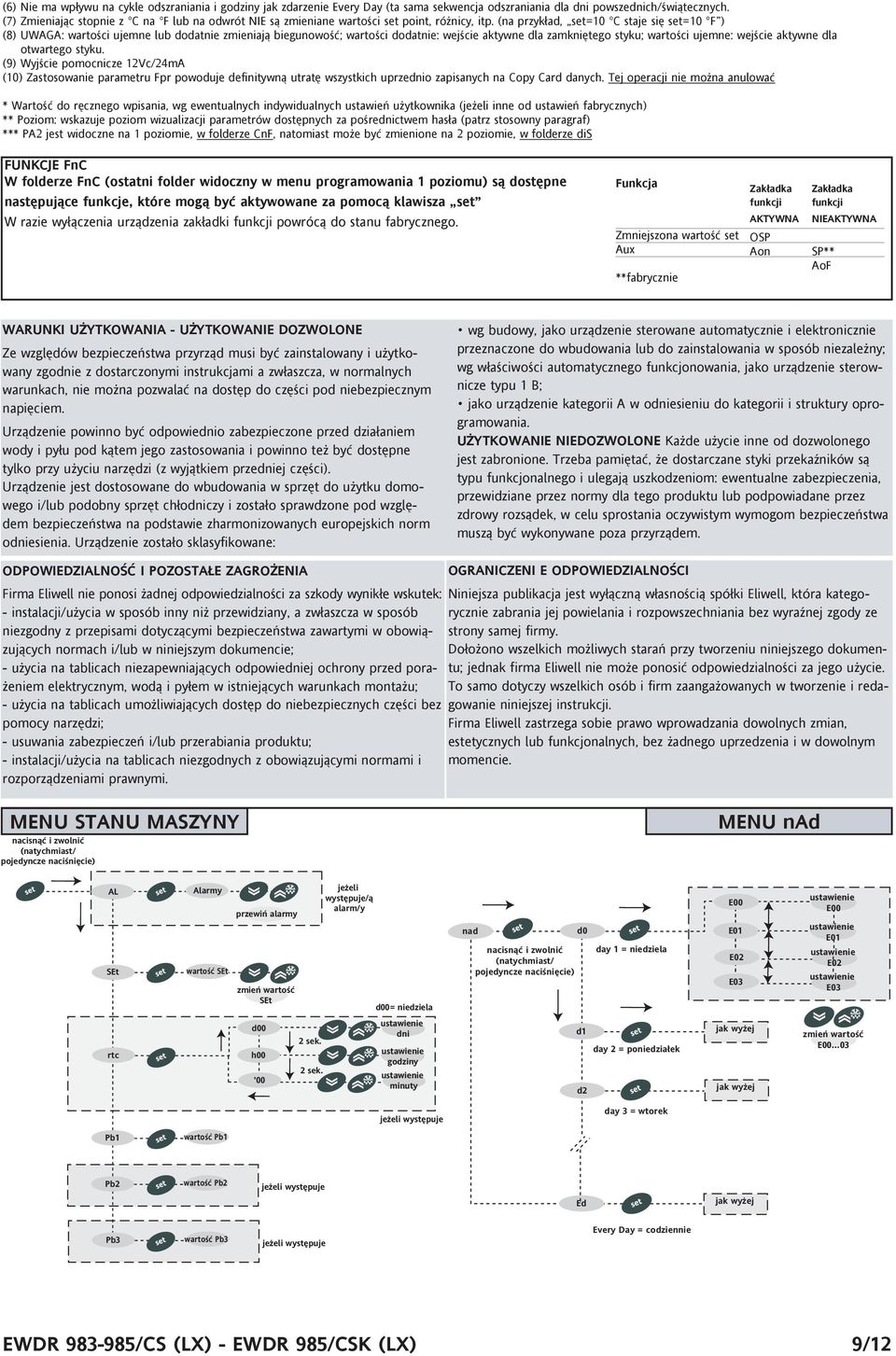

9 (6) Nie ma wpływu na cykle odszraniania i godziny jak zdarzenie Every Day (ta sama sekwencja odszraniania dla dni powszednich/świątecznych. (7) Zmieniając stopnie z C na F lub na odwrót NIE są zmieniane wartości set point, różnicy, itp. (na przykład, set=10 C staje się set=10 F ) (8) UWAGA: wartości ujemne lub dodatnie zmieniają biegunowość; wartości dodatnie: wejście aktywne dla zamkniętego styku; wartości ujemne: wejście aktywne dla otwartego styku. (9) Wyjście pomocnicze 12Vc/24mA (10) Zastosowanie parametru Fpr powoduje definitywną utratę wszystkich uprzednio zapisanych na Copy Card danych. Tej operacji nie można anulować * Wartość do ręcznego wpisania, wg ewentualnych indywidualnych ustawień użytkownika (jeżeli inne od ustawień fabrycznych) ** Poziom: wskazuje poziom wizualizacji parametrów dostępnych za pośrednictwem hasła (patrz stosowny paragraf) *** PA2 jest widoczne na 1 poziomie, w folderze CnF, natomiast może być zmienione na 2 poziomie, w folderze dis FUNKCJE FnC W folderze FnC (ostatni folder widoczny w menu programowania 1 poziomu) są dostępne następujące funkcje, które mogą być aktywowane za pomocą klawisza set Funkcja Zakładka funkcji Zakładka funkcji W razie wyłączenia urządzenia zakładki funkcji powrócą do stanu fabrycznego. Zmniejszona wartość set Aux **fabrycznie AKTYWNA OSP Aon NIEAKTYWNA SP** AoF WARUNKI UŻYTKOWANIA - UŻYTKOWANIE DOZWOLONE Ze względów bezpieczeństwa przyrząd musi być zainstalowany i użytkowany zgodnie z dostarczonymi instrukcjami a zwłaszcza, w normalnych warunkach, nie można pozwalać na dostęp do części pod niebezpiecznym napięciem. Urządzenie powinno być odpowiednio zabezpieczone przed działaniem wody i pyłu pod kątem jego zastosowania i powinno też być dostępne tylko przy użyciu narzędzi (z wyjątkiem przedniej części). Urządzenie jest dostosowane do wbudowania w sprzęt do użytku domowego i/lub podobny sprzęt chłodniczy i zostało sprawdzone pod względem bezpieczeństwa na podstawie zharmonizowanych europejskich norm odniesienia. Urządzenie zostało sklasyfikowane: wg budowy, jako urządzenie sterowane automatycznie i elektronicznie przeznaczone do wbudowania lub do zainstalowania w sposób niezależny; wg właściwości automatycznego funkcjonowania, jako urządzenie sterownicze typu 1 B; jako urządzenie kategorii A w odniesieniu do kategorii i struktury oprogramowania. UŻYTKOWANIE NIEDOZWOLONE Każde użycie inne od dozwolonego jest zabronione. Trzeba pamiętać, że dostarczane styki przekaźników są typu funkcjonalnego i ulegają uszkodzeniom: ewentualne zabezpieczenia, przewidziane przez normy dla tego produktu lub podpowiadane przez zdrowy rozsądek, w celu sprostania oczywistym wymogom bezpieczeństwa muszą być wykonywane poza przyrządem. ODPOWIEDZIALNOŚĆ I POZOSTAŁE ZAGROŻENIA OGRANICZENI E ODPOWIEDZIALNOŚCI Firma Eliwell nie ponosi żadnej odpowiedzialności za szkody wynikłe wskutek: Niniejsza publikacja jest wyłączną własnością spółki Eliwell, która kategorycznie zabrania jej powielania i rozpowszechniania bez wyraźnej zgody ze - instalacji/użycia w sposób inny niż przewidziany, a zwłaszcza w sposób niezgodny z przepisami dotyczącymi bezpieczeństwa zawartymi w obowiązujących normach i/lub w niniejszym dokumencie; Dołożono wszelkich możliwych starań przy tworzeniu niniejszego dokumen- strony samej firmy. - użycia na tablicach niezapewniających odpowiedniej ochrony przed porażeniem elektrycznym, wodą i pyłem w istniejących warunkach montażu; To samo dotyczy wszelkich osób i firm zaangażowanych w tworzenie i redatu; jednak firma Eliwell nie może ponosić odpowiedzialności za jego użycie. - użycia na tablicach umożliwiających dostęp do niebezpiecznych części bez gowanie niniejszej instrukcji. pomocy narzędzi; Firma Eliwell zastrzega sobie prawo wprowadzania dowolnych zmian, - usuwania zabezpieczeń i/lub przerabiania produktu; estetycznych lub funkcjonalnych, bez żadnego uprzedzenia i w dowolnym - instalacji/użycia na tablicach niezgodnych z obowiązującymi normami i momencie. rozporządzeniami prawnymi. MENU STANU MASZYNY nacisnąć i zwolnić (natychmiast/ pojedyncze naciśnięcie) MENU nad set AL SEt Alarmy wartość SEt przewiń alarmy zmień wartość SEt jeżeli występuje/ą alarm/y d00= niedziela nad nacisnąć i zwolnić (natychmiast/ pojedyncze naciśnięcie) d0 day 1 = niedziela E00 E01 E02 E03 E00 E01 E02 E03 rtc d00 h00 '00 2 sek. 2 sek. dni godziny minuty d1 d2 day 2 = poniedziałek jak wyżej jak wyżej zmień wartość E00 03 jeżeli występuje day 3 = wtorek Pb1 wartość Pb1 Pb2 wartość Pb2 jeżeli występuje Ed jak wyżej Pb3 wartość Pb3 jeżeli występuje Every Day = codziennie EWDR /CS (LX) - EWDR 985/CSK (LX) 9/12

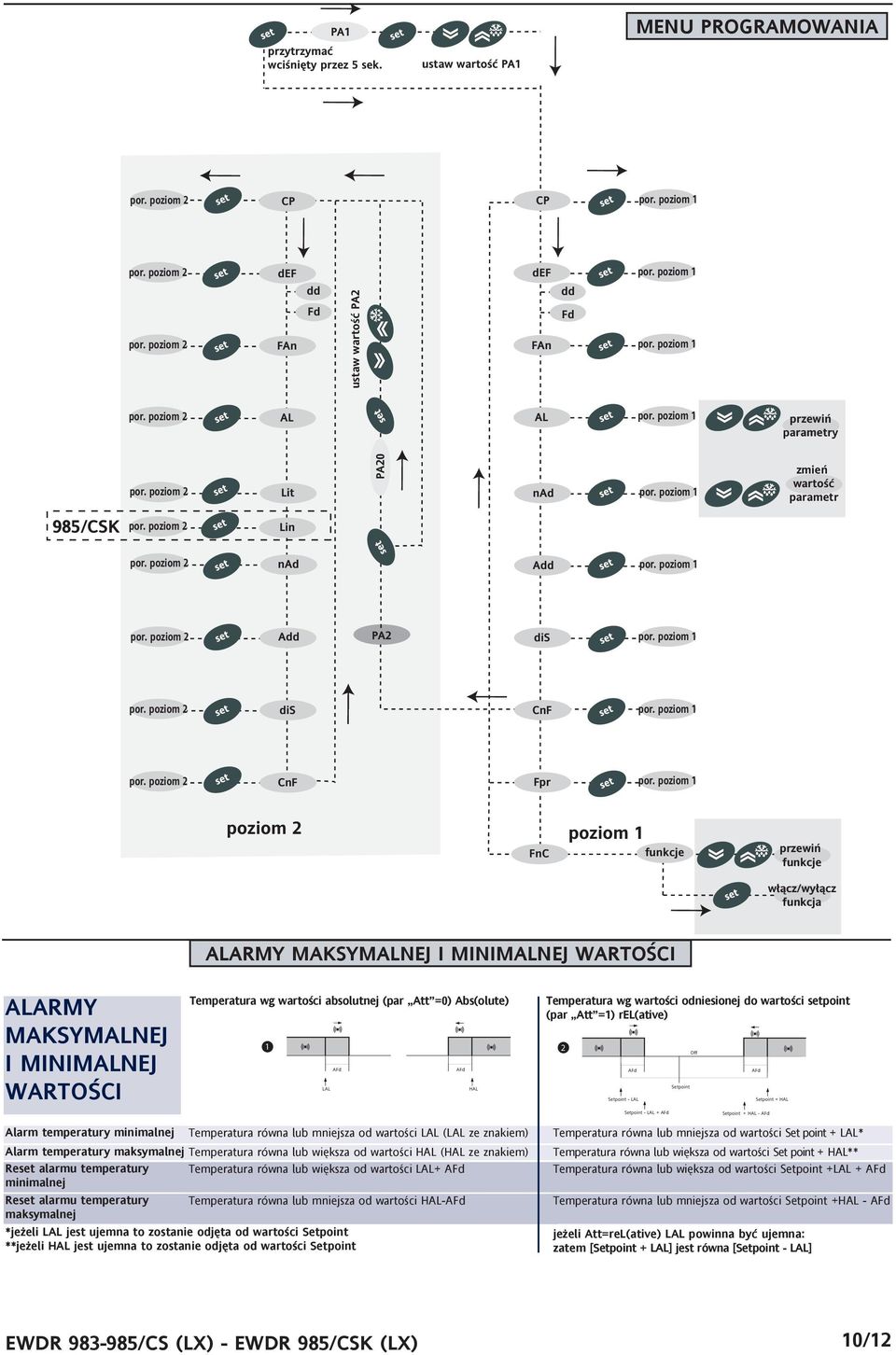

10 PA1 przytrzymać wciśnięty przez 5 sek. ustaw wartość PA1 MENU PROGRAMOWANIA CP CP def def FAn dd Fd ustaw wartość PA2 FAn dd Fd AL AL przewiń parametry Lit PA20 nad zmień wartość parametr 985/CSK Lin nad Add Add PA2 dis dis CnF CnF Fpr poziom 2 poziom 1 FnC funkcje przewiń funkcje włącz/wyłącz funkcja ALARMY MAKSYMALNEJ I MINIMALNEJ WARTOŚCI ALARMY MAKSYMALNEJ I MINIMALNEJ WARTOŚCI Temperatura wg wartości absolutnej (par Att =0) Abs(olute) 1 2 LAL AFd AFd HAL Temperatura wg wartości odniesionej do wartości setpoint (par Att =1) rel(ative) AFd Setpoint - LAL Setpoint Off AFd Setpoint + HAL Setpoint - LAL + AFd Setpoint + HAL - AFd Alarm temperatury minimalnej Temperatura równa lub mniejsza od wartości LAL (LAL ze znakiem) Alarm temperatury maksymalnej Temperatura równa lub większa od wartości HAL (HAL ze znakiem) Reset alarmu temperatury Temperatura równa lub większa od wartości LAL+ AFd minimalnej Reset alarmu temperatury Temperatura równa lub mniejsza od wartości HAL-AFd maksymalnej *jeżeli LAL jest ujemna to zostanie odjęta od wartości Setpoint **jeżeli HAL jest ujemna to zostanie odjęta od wartości Setpoint Temperatura równa lub mniejsza od wartości Set point + LAL* Temperatura równa lub większa od wartości Set point + HAL** Temperatura równa lub większa od wartości Setpoint +LAL + AFd Temperatura równa lub mniejsza od wartości Setpoint +HAL - AFd jeżeli Att=reL(ative) LAL powinna być ujemna: zatem [Setpoint + LAL] jest równa [Setpoint - LAL] EWDR /CS (LX) - EWDR 985/CSK (LX) 10/12

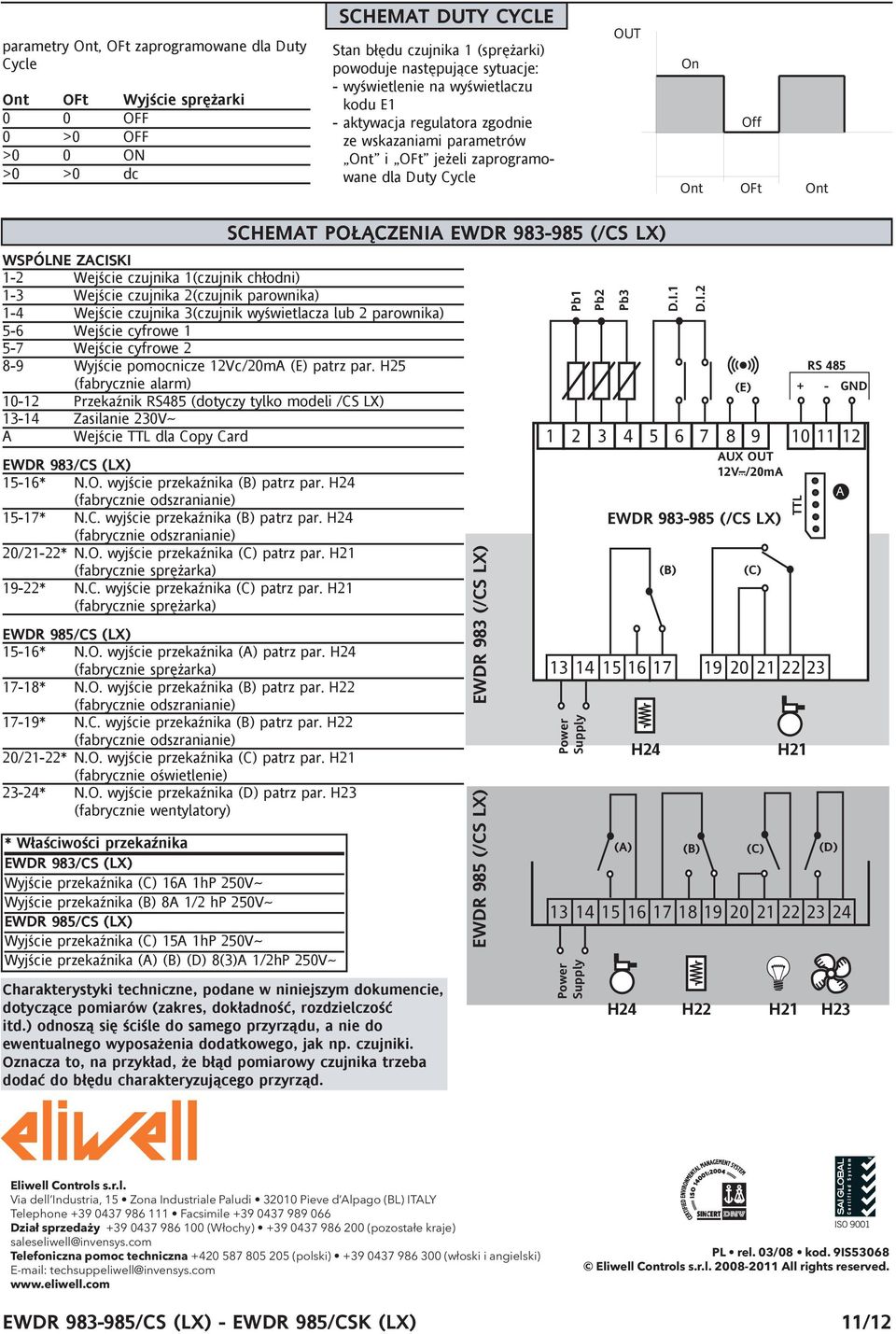

11 parametry Ont, OFt zaprogramowane dla Duty Cycle Ont OFt Wyjście sprężarki 0 0 OFF 0 >0 OFF >0 0 ON >0 >0 dc SCHEMAT DUTY CYCLE Stan błędu czujnika 1 (sprężarki) powoduje następujące sytuacje: - wyświetlenie na wyświetlaczu kodu E1 - aktywacja regulatora zgodnie ze wskazaniami parametrów Ont i OFt jeżeli zaprogramowane dla Duty Cycle OUT On Ont Off OFt Ont SCHEMAT POŁĄCZENIA EWDR (/CS LX) WSPÓLNE ZACISKI 1-2 Wejście czujnika 1(czujnik chłodni) 1-3 Wejście czujnika 2(czujnik parownika) 1-4 Wejście czujnika 3(czujnik wyświetlacza lub 2 parownika) 5-6 Wejście cyfrowe Wejście cyfrowe Wyjście pomocnicze 12Vc/20mA (E) patrz par. H25 (fabrycznie alarm) Przekaźnik RS485 (dotyczy tylko modeli /CS LX) Zasilanie 230Va A Wejście TTL dla Copy Card EWDR 983/CS (LX) 15-16* N.O. wyjście przekaźnika (B) patrz par. H24 (fabrycznie odszranianie) 15-17* N.C. wyjście przekaźnika (B) patrz par. H24 (fabrycznie odszranianie) 20/21-22* N.O. wyjście przekaźnika (C) patrz par. H21 (fabrycznie sprężarka) 19-22* N.C. wyjście przekaźnika (C) patrz par. H21 (fabrycznie sprężarka) EWDR 985/CS (LX) 15-16* N.O. wyjście przekaźnika (A) patrz par. H24 (fabrycznie sprężarka) 17-18* N.O. wyjście przekaźnika (B) patrz par. H22 (fabrycznie odszranianie) 17-19* N.C. wyjście przekaźnika (B) patrz par. H22 (fabrycznie odszranianie) 20/21-22* N.O. wyjście przekaźnika (C) patrz par. H21 (fabrycznie oświetlenie) 23-24* N.O. wyjście przekaźnika (D) patrz par. H23 (fabrycznie wentylatory) * Właściwości przekaźnika EWDR 983/CS (LX) Wyjście przekaźnika (C) 16A 1hP 250Va Wyjście przekaźnika (B) 8A 1/2 hp 250Va EWDR 985/CS (LX) Wyjście przekaźnika (C) 15A 1hP 250Va Wyjście przekaźnika (A) (B) (D) 8(3)A 1/2hP 250Va Charakterystyki techniczne, podane w niniejszym dokumencie, dotyczące pomiarów (zakres, dokładność, rozdzielczość itd.) odnoszą się ściśle do samego przyrządu, a nie do ewentualnego wyposażenia dodatkowego, jak np. czujniki. Oznacza to, na przykład, że błąd pomiarowy czujnika trzeba dodać do błędu charakteryzującego przyrząd. EWDR 983 (/CS LX) EWDR 985 (/CS LX) Power Power Supply Supply Pb1 Pb2 Pb3 D.I.1 D.I.2 (E) AUX OUT 12VC/20mA EWDR (/CS LX) (B) (C) TTL H24 H21 RS GND (A) (B) (C) (D) H24 H22 H21 H23 A Eliwell Controls s.r.l. Via dell Industria, 15 Zona Industriale Paludi Pieve d Alpago (BL) ITALY Telephone Facsimile Dział sprzedaży (Włochy) (pozostałe kraje) saleseliwell@invensys.com Telefoniczna pomoc techniczna (polski) (włoski i angielski) techsuppeliwell@invensys.com PL rel. 03/08 kod. 9IS53068 Eliwell Controls s.r.l All rights reserved. EWDR /CS (LX) - EWDR 985/CSK (LX) 11/12

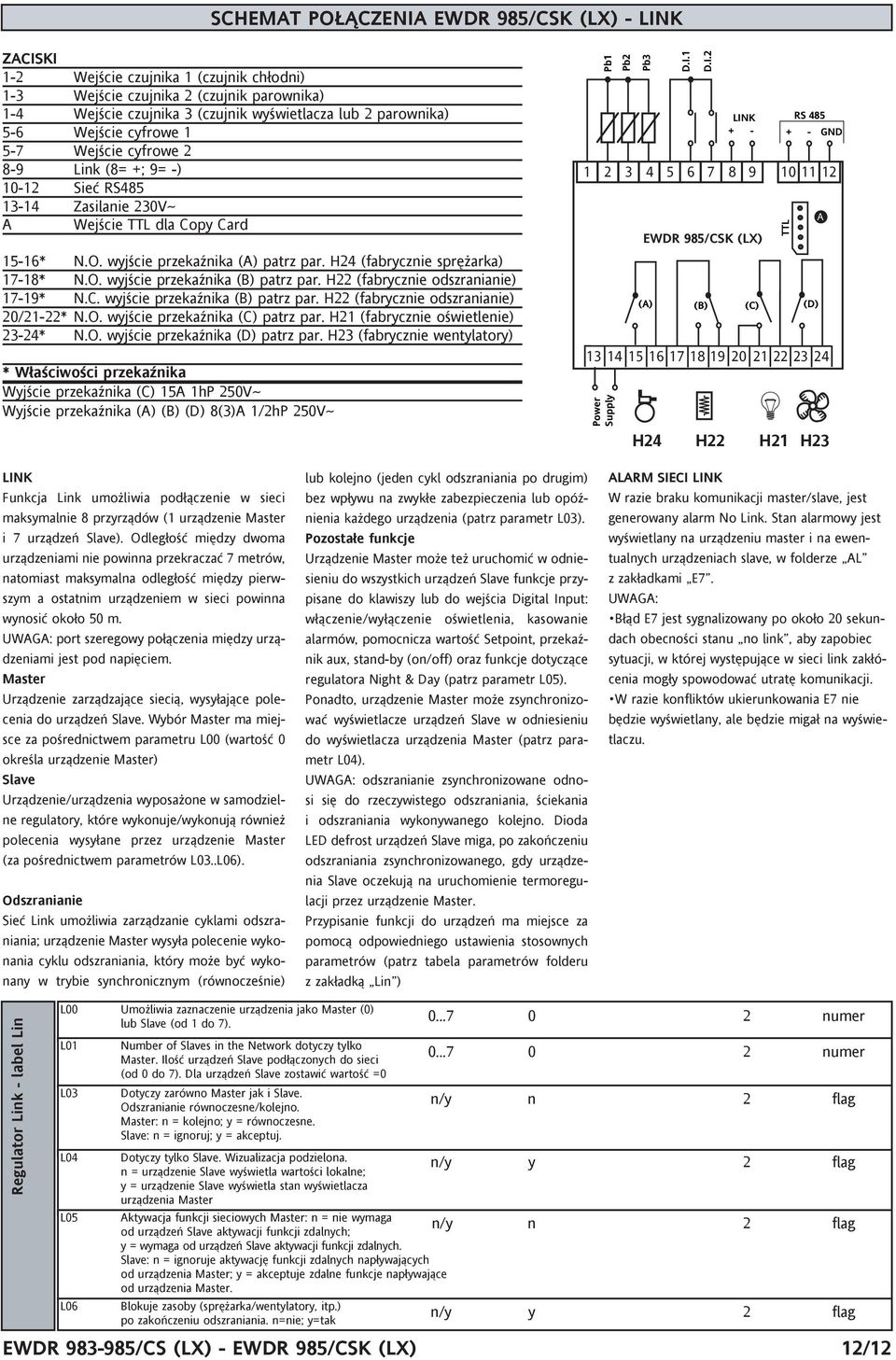

12 SCHEMAT POŁĄCZENIA EWDR 985/CSK (LX) - LINK ZACISKI 1-2 Wejście czujnika 1 (czujnik chłodni) 1-3 Wejście czujnika 2 (czujnik parownika) 1-4 Wejście czujnika 3 (czujnik wyświetlacza lub 2 parownika) 5-6 Wejście cyfrowe Wejście cyfrowe Link (8= +; 9= -) Sieć RS Zasilanie 230Va A Wejście TTL dla Copy Card 15-16* N.O. wyjście przekaźnika (A) patrz par. H24 (fabrycznie sprężarka) 17-18* N.O. wyjście przekaźnika (B) patrz par. H22 (fabrycznie odszranianie) 17-19* N.C. wyjście przekaźnika (B) patrz par. H22 (fabrycznie odszranianie) 20/21-22* N.O. wyjście przekaźnika (C) patrz par. H21 (fabrycznie oświetlenie) 23-24* N.O. wyjście przekaźnika (D) patrz par. H23 (fabrycznie wentylatory) * Właściwości przekaźnika Wyjście przekaźnika (C) 15A 1hP 250Va Wyjście przekaźnika (A) (B) (D) 8(3)A 1/2hP 250Va Power Supply Pb1 Pb2 Pb3 D.I.1 D.I.2 LINK EWDR 985/CSK (LX) TTL RS GND (A) (B) (C) (D) H24 H22 H21 H23 A LINK Funkcja Link umożliwia podłączenie w sieci maksymalnie 8 przyrządów (1 urządzenie Master i 7 urządzeń Slave). Odległość między dwoma urządzeniami nie powinna przekraczać 7 metrów, natomiast maksymalna odległość między pierwszym a ostatnim urządzeniem w sieci powinna wynosić około 50 m. UWAGA: port szeregowy połączenia między urządzeniami jest pod napięciem. Master Urządzenie zarządzające siecią, wysyłające polecenia do urządzeń Slave. Wybór Master ma miejsce za pośrednictwem parametru L00 (wartość 0 określa urządzenie Master) Slave Urządzenie/urządzenia wyposażone w samodzielne regulatory, które wykonuje/wykonują również polecenia wysyłane przez urządzenie Master (za pośrednictwem parametrów L03..L06). Odszranianie Sieć Link umożliwia zarządzanie cyklami odszraniania; urządzenie Master wysyła polecenie wykonania cyklu odszraniania, który może być wykonany w trybie synchronicznym (równocześnie) lub kolejno (jeden cykl odszraniania po drugim) bez wpływu na zwykłe zabezpieczenia lub opóźnienia każdego urządzenia (patrz parametr L03). Pozostałe funkcje Urządzenie Master może też uruchomić w odniesieniu do wszystkich urządzeń Slave funkcje przypisane do klawiszy lub do wejścia Digital Input: włączenie/wyłączenie oświetlenia, kasowanie alarmów, pomocnicza wartość Setpoint, przekaźnik aux, stand-by (on/off) oraz funkcje dotyczące regulatora Night & Day (patrz parametr L05). Ponadto, urządzenie Master może zsynchronizować wyświetlacze urządzeń Slave w odniesieniu do wyświetlacza urządzenia Master (patrz parametr L04). UWAGA: odszranianie zsynchronizowane odnosi się do rzeczywistego odszraniania, ściekania i odszraniania wykonywanego kolejno. Dioda LED defrost urządzeń Slave miga, po zakończeniu odszraniania zsynchronizowanego, gdy urządzenia Slave oczekują na uruchomienie termoregulacji przez urządzenie Master. Przypisanie funkcji do urządzeń ma miejsce za pomocą odpowiedniego ustawienia stosownych parametrów (patrz tabela parametrów folderu z zakładką Lin ) ALARM SIECI LINK W razie braku komunikacji master/slave, jest generowany alarm No Link. Stan alarmowy jest wyświetlany na urządzeniu master i na ewentualnych urządzeniach slave, w folderze AL z zakładkami E7. UWAGA: Błąd E7 jest sygnalizowany po około 20 sekundach obecności stanu no link, aby zapobiec sytuacji, w której występujące w sieci link zakłócenia mogły spowodować utratę komunikacji. W razie konfliktów ukierunkowania E7 nie będzie wyświetlany, ale będzie migał na wyświetlaczu. Regulator Link - label Lin L00 Umożliwia zaznaczenie urządzenia jako Master (0) lub Slave (od 1 do 7). L01 L03 L04 L05 L06 Number of Slaves in the Network dotyczy tylko Master. Ilość urządzeń Slave podłączonych do sieci (od 0 do 7). Dla urządzeń Slave zostawić wartość =0 Dotyczy zarówno Master jak i Slave. Odszranianie równoczesne/kolejno. Master: n = kolejno; y = równoczesne. Slave: n = ignoruj; y = akceptuj. Dotyczy tylko Slave. Wizualizacja podzielona. n = urządzenie Slave wyświetla wartości lokalne; y = urządzenie Slave wyświetla stan wyświetlacza urządzenia Master numer numer n/y y 2 flag Aktywacja funkcji sieciowych Master: n = nie wymaga od urządzeń Slave aktywacji funkcji zdalnych; y = wymaga od urządzeń Slave aktywacji funkcji zdalnych. Slave: n = ignoruje aktywację funkcji zdalnych napływających od urządzenia Master; y = akceptuje zdalne funkcje napływające od urządzenia Master. Blokuje zasoby (sprężarka/wentylatory, itp.) po zakończeniu odszraniania. n=nie; y=tak n/y y 2 flag EWDR /CS (LX) - EWDR 985/CSK (LX) 12/12
