1. STRONA TYTUŁOWA. Budynek uŝyteczności publicznej 1.2 Rok budowy 1978

Transkrypt

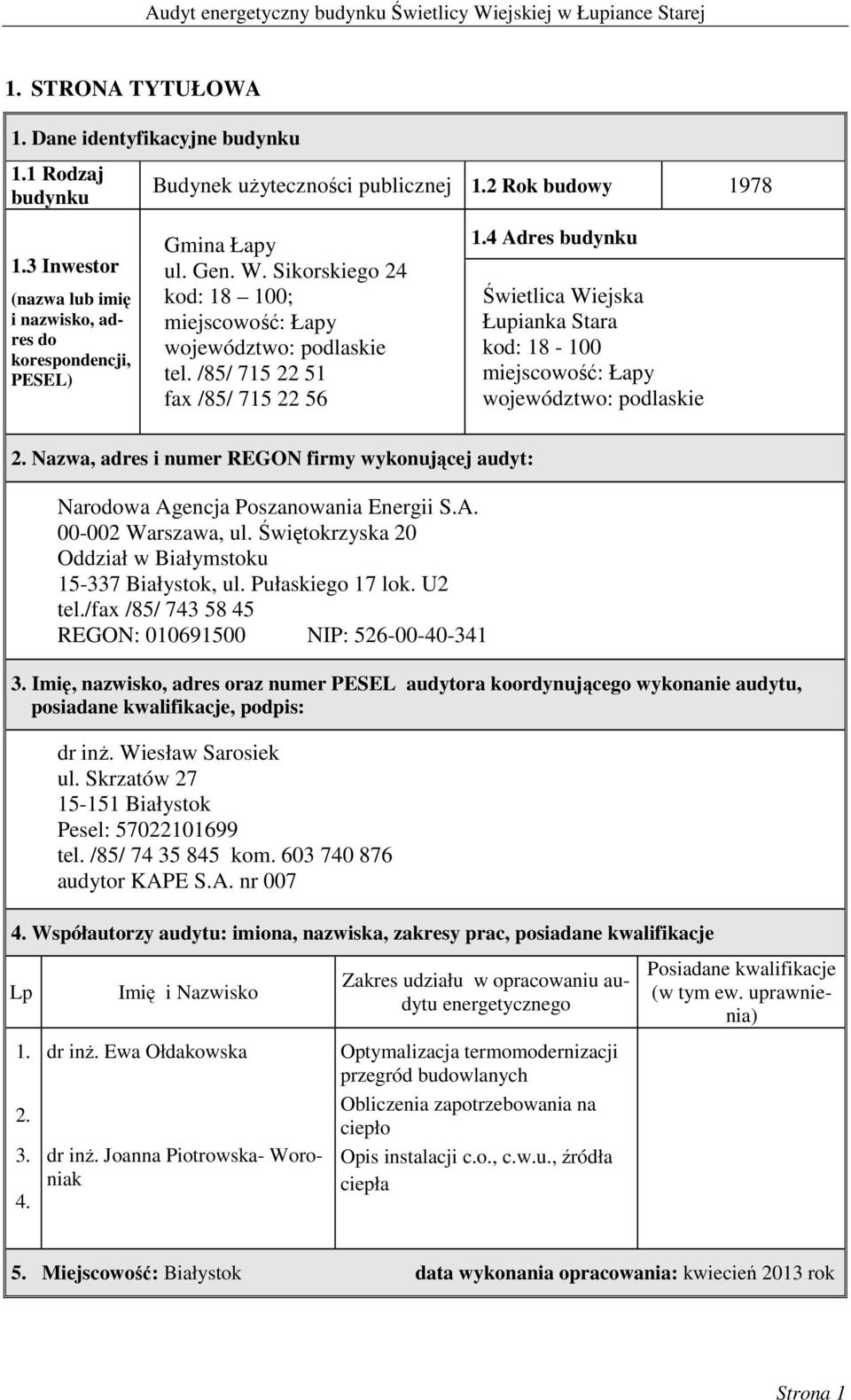

1 1. STRONA TYTUŁOWA 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Budynek uŝyteczności publicznej 1.2 Rok budowy Inwestor (nazwa lub imię i nazwisko, adres do korespondencji, PESEL) Gmina Łapy ul. Gen. W. Sikorskiego 24 kod: ; miejscowość: Łapy województwo: podlaskie tel. /85/ fax /85/ Adres budynku Świetlica Wiejska Łupianka Stara kod: miejscowość: Łapy województwo: podlaskie 2. Nazwa, adres i numer REGON firmy wykonującej audyt: Narodowa Agencja Poszanowania Energii S.A Warszawa, ul. Świętokrzyska 20 Oddział w Białymstoku Białystok, ul. Pułaskiego 17 lok. U2 tel./fax /85/ REGON: NIP: Imię, nazwisko, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: dr inŝ. Wiesław Sarosiek ul. Skrzatów Białystok Pesel: tel. /85/ kom audytor KAPE S.A. nr Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp Imię i Nazwisko dr inŝ. Ewa Ołdakowska dr inŝ. Joanna Piotrowska- Woroniak Zakres udziału w opracowaniu audytu energetycznego Optymalizacja termomodernizacji przegród budowlanych Obliczenia zapotrzebowania na ciepło Opis instalacji c.o., c.w.u., źródła ciepła Posiadane kwalifikacje (w tym ew. uprawnienia) 5. Miejscowość: Białystok data wykonania opracowania: kwiecień 2013 rok Strona 1

2 6. Spis treści 1. Strona tytułowa Karta audytu energetycznego budynku Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora Inwentaryzacja techniczno budowlana budynku Dane ogólne o budynku Uproszczona dokumentacja techniczna Opis techniczny podstawowych elementów Charakterystyka energetyczna Charakterystyka systemu grzewczego Charakterystyka instalacji c.w.u Charakterystyka systemu wentylacji Charakterystyka źródła ciepła Ocena aktualnego stanu technicznego budynku Przegrody zewnętrzne System grzewczy Wykaz usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wskazanie usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło i moc cieplną Wybór optymalnych usprawnień dotyczących zmniejszenia zapotrzebowania na ciepło Określenie optymalnego oporu cieplnego dodatkowej warstwy izolacji termicznej w przegrodach zewnętrznych Zestawienie optymalnych usprawnień według rosnącej wartości SPBT Wybór optymalnego wariantu usprawnień termomodernizacyjnych poprawiających sprawność systemu grzewczego Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych Obliczenie zdyskontowanej wartości netto NPV wariantów przedsięwzięć termomodernizacyjnych Ocena wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań Ustawy o wspieraniu termomodernizacji i remontów Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji Opis robót Charakterystyka finansowa Dalsze działania inwestora ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK Strona 2

3 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne 1. Konstrukcja / technologia budynku tradycyjna 2. Liczba kondygnacji II 3. Kubatura części ogrzewanej [m 3 ] 1 008,60 4. Powierzchnia netto budynku (z piwnicami) [m 2 ] 322,20 5. Powierzchnia uŝytkowa części mieszkalnej [m 2 ] 6. Powierzchnia uŝytkowa budynku [m 2 ] 322,20 7. Powierzchnia uŝytkowa ogrzewanej części obiektu [m 2 ] 322,20 8. Liczba mieszkań 9. Liczba osób uŝytkujących budynek (średnia do obliczeń) (5) 10. Sposób przygotowania ciepłej wody podgrzewacze elektryczne 11. Rodzaj systemu ogrzewania budynku ogrzewanie elektryczne 12. Współczynnik kształtu A/V [m 2 / m 3 ] 0, Inne dane charakteryzujące budynek 2. Wsp. przenikania ciepła przez przegrody zewn.[w/(m 2 K)] Stan przed termomodernizacją Stan po termomodernizacji 1. Ściany zewnętrzne 1,637 0, Stropodach niewentylowany 0,213 0, Okna 1,70; 3,12 1,70 4. Drzwi zewnętrzne 2,00; 5,60 2,00; 5,60 3. Sprawności składowe systemu grzewczego 1. Sprawność wytwarzania 0,99 0,99 2. Sprawność przesyłania 1,00 1,00 3. Sprawność regulacji i wykorzystania 0,98 0,98 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 0,85 0,85 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 0,91 0,91 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji ( naturalna, mechaniczna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza niekontrolowany (stolarkanieszczelności)/ kontrolowany (stolarkamikrowentylacja)/ kanały wentylacyjne kontrolowany (stolarkamikrowentylacja, nawiewniki regulowane ręcznie)/ kanały wentylacyjne 3. Strumień powietrza wentylacyjnego [m 3 /h] 515,0 515,0 w zaleŝności 4. Liczba wymian od przeznaczenia [1/h] pomieszczeń (Z 1.1) w zaleŝności od przeznaczenia pomieszczeń (Z 1.1) 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 38,53 17,72 2. Obliczeniowa max. moc cieplna na przygotowanie c.w.[kw] 6,00 1) 6,00 1) Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zuŝycie energii do ogrzewania budynku z uwzględnieniem sprawności systemu c.o. [GJ/rok] Obliczeniowe średnie zapotrzebowanie na ciepło do przygotowania c.w. [GJ/rok] 300,72 147,17 239,75 117,33 13,29 13,29 Strona 3

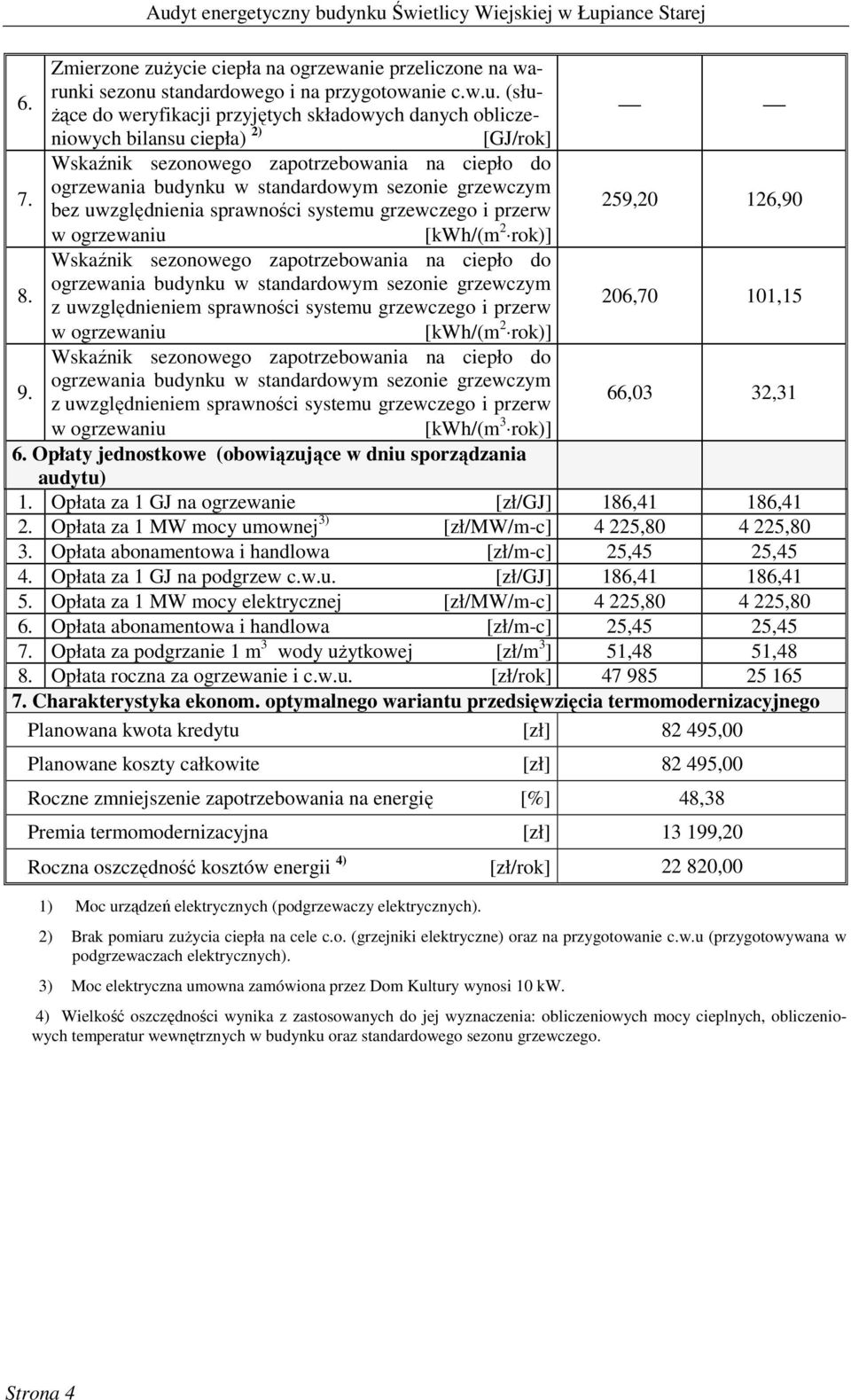

4 6. Zmierzone zuŝycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie c.w.u. (słu- Ŝące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) 2) [GJ/rok] 7. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu grzewczego i przerw 259,20 126,90 w ogrzewaniu [kwh/(m 2 rok)] 8. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw 206,70 101,15 w ogrzewaniu [kwh/(m 2 rok)] 9. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw 66,03 32,31 w ogrzewaniu [kwh/(m 3 rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Opłata za 1 GJ na ogrzewanie [zł/gj] 186,41 186,41 2. Opłata za 1 MW mocy umownej 3) [zł/mw/m-c] 4 225, ,80 3. Opłata abonamentowa i handlowa [zł/m-c] 25,45 25,45 4. Opłata za 1 GJ na podgrzew c.w.u. [zł/gj] 186,41 186,41 5. Opłata za 1 MW mocy elektrycznej [zł/mw/m-c] 4 225, ,80 6. Opłata abonamentowa i handlowa [zł/m-c] 25,45 25,45 7. Opłata za podgrzanie 1 m 3 wody uŝytkowej [zł/m 3 ] 51,48 51,48 8. Opłata roczna za ogrzewanie i c.w.u. [zł/rok] Charakterystyka ekonom. optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,00 Planowane koszty całkowite [zł] ,00 Roczne zmniejszenie zapotrzebowania na energię [%] 48,38 Premia termomodernizacyjna [zł] ,20 Roczna oszczędność kosztów energii 4) [zł/rok] ,00 1) Moc urządzeń elektrycznych (podgrzewaczy elektrycznych). 2) Brak pomiaru zuŝycia ciepła na cele c.o. (grzejniki elektryczne) oraz na przygotowanie c.w.u (przygotowywana w podgrzewaczach elektrycznych). 3) Moc elektryczna umowna zamówiona przez Dom Kultury wynosi 10 kw. 4) Wielkość oszczędności wynika z zastosowanych do jej wyznaczenia: obliczeniowych mocy cieplnych, obliczeniowych temperatur wewnętrznych w budynku oraz standardowego sezonu grzewczego. Strona 4

5 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA Dostępna dokumentacja projektowa: brak Inne dokumenty: aktualne ceny nośnika energii cieplnej dostarczone przez inwestora, wizja lokalna, aktualne normy, katalogi i cenniki lokalnych firm budowlano-instalacyjnych, obowiązujące normy i rozporządzenia w dniu sporządzania audytu. Osoby udzielające informacji: Dyrektor Domu Kultury w Łapach Pan Grzegorz Perkowski Data wizji lokalnej: kwiecień 2013 r. Wytyczne i uwagi inwestora (zleceniodawcy) stanowiące ograniczenia zakresu moŝliwych usprawnień: naleŝy przewidzieć docieplenie ścian zewnętrznych części nadziemnej budynku, naleŝy wymienić stare okno w budynku, wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów Dz.U. Nr 223, poz. 1459, spłata kredytu bankowego powinna być dokonywana z uzyskanych oszczędności kosztów ogrzewania. Zadeklarowany maksymalny udział własny na pokrycie kosztów przedsięwzięcia termomodernizacyjnego: wkład własny inwestora w wysokości 0 % planowanych kosztów całkowitych, wartość kredytu: 100 %. 4. INWENTARYZACJA TECHNICZNO BUDOWLANA BUDYNKU 4.1. Dane ogólne o budynku Własność Przeznaczenie budynku Adres Rodzaj budynku Gmina Łapy ul. Gen. W. Sikorskiego 24 kod: ; miejscowość: Łapy województwo: podlaskie świetlica wiejska Łupianka Stara kod: miejscowość: Łapy uŝyteczności publicznej Strona 5

6 Rok budowy 1978 Rok zasiedlenia 1979 Technologia budynku tradycyjna 1. Powierzchnia zabudowy 1) (m 2 ) ok. 60, Liczba klatek schodowych 1 ok. 2. Kubatura obiektu 2) (m 3 ) 1 300,00 3. Kubatura ogrzewanej części obiektu (m ,60 ) 4. Powierzchnia uŝytkowa obiektu (m 2 ) 322, Liczba kondygnacji II 13. Wysokość kondygn. w świetle (m) 14. Liczba osób (średnia do obliczeń) - 3,13 (parter i piętro), (5) 5. Powierzchnia komunikacji (m 2 ) 13, Liczba mieszkań 6. Powierzchnia pomieszczeń ogrzewanych na poddaszu uŝytkowym(m 2 ) 7. Powierzchnia pomieszczeń w piwnicy (m 2 ) 8. Powierzchnia usługowa pomieszczeń ogrzewanych (sklepy, itp.) (m 2 ) 9. Powierzchnia uŝytkowa ogrzewanej części obiektu (m 2 ) 16. Liczba mieszkań o powierzchni < 50 m Liczba mieszkań o powierzchni m Liczba mieszkań o powierzchni > 100 m 2 322, Liczba łazienek 10. Obiekt podpiwniczony 20. Liczba WC 1 1) wg PN-70/B Powierzchnia budynków. Podział, określenia i zasady obmiaru. 2) wg PN-69/B Kubatura budynków. Zasady obliczania Uproszczona dokumentacja techniczna Uproszczoną dokumentację techniczną (rzut budynku) zawiera załącznik Z3. PoniŜej przedstawiony został szkic usytuowania budynku względem stron świata. N Rysunek 1. Usytuowanie obiektu względem stron świata. Strona 6

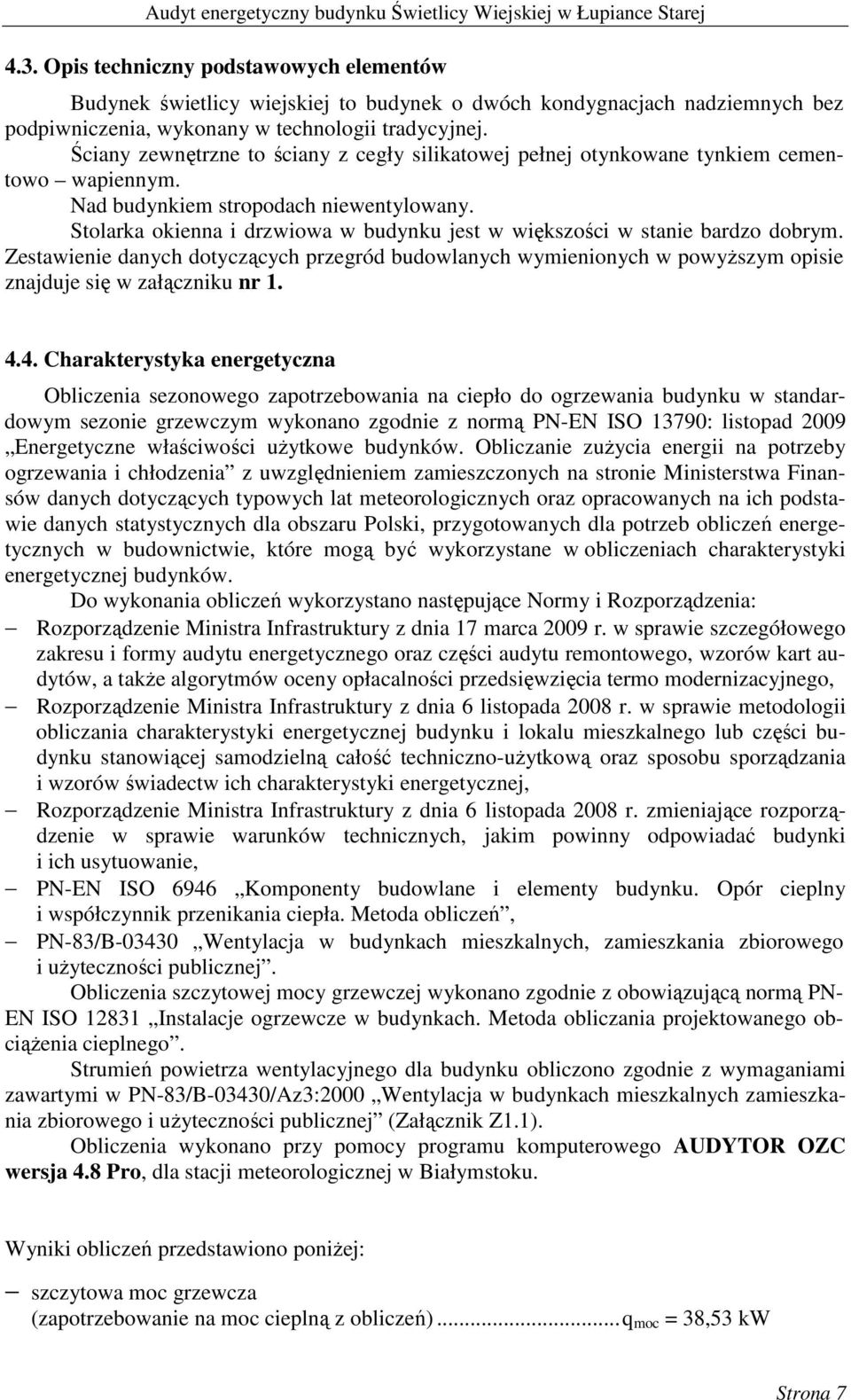

7 4.3. Opis techniczny podstawowych elementów Budynek świetlicy wiejskiej to budynek o dwóch kondygnacjach nadziemnych bez podpiwniczenia, wykonany w technologii tradycyjnej. Ściany zewnętrzne to ściany z cegły silikatowej pełnej otynkowane tynkiem cementowo wapiennym. Nad budynkiem stropodach niewentylowany. Stolarka okienna i drzwiowa w budynku jest w większości w stanie bardzo dobrym. Zestawienie danych dotyczących przegród budowlanych wymienionych w powyŝszym opisie znajduje się w załączniku nr Charakterystyka energetyczna Obliczenia sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym wykonano zgodnie z normą PN-EN ISO 13790: listopad 2009 Energetyczne właściwości uŝytkowe budynków. Obliczanie zuŝycia energii na potrzeby ogrzewania i chłodzenia z uwzględnieniem zamieszczonych na stronie Ministerstwa Finansów danych dotyczących typowych lat meteorologicznych oraz opracowanych na ich podstawie danych statystycznych dla obszaru Polski, przygotowanych dla potrzeb obliczeń energetycznych w budownictwie, które mogą być wykorzystane w obliczeniach charakterystyki energetycznej budynków. Do wykonania obliczeń wykorzystano następujące Normy i Rozporządzenia: Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a takŝe algorytmów oceny opłacalności przedsięwzięcia termo modernizacyjnego, Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-uŝytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej, Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, PN-EN ISO 6946 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń, PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej. Obliczenia szczytowej mocy grzewczej wykonano zgodnie z obowiązującą normą PN- EN ISO Instalacje ogrzewcze w budynkach. Metoda obliczania projektowanego obciąŝenia cieplnego. Strumień powietrza wentylacyjnego dla budynku obliczono zgodnie z wymaganiami zawartymi w PN-83/B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej (Załącznik Z1.1). Obliczenia wykonano przy pomocy programu komputerowego AUDYTOR OZC wersja 4.8 Pro, dla stacji meteorologicznej w Białymstoku. Wyniki obliczeń przedstawiono poniŝej: szczytowa moc grzewcza (zapotrzebowanie na moc cieplną z obliczeń)... q moc = 38,53 kw Strona 7

8 roczne zapotrzebowanie na ciepło do ogrzewania budynku... Q H = 300,72 GJ/rok roczne obliczeniowe zuŝycie energii do ogrzewania budynku po uwzględnieniu sprawności systemu c.o.... Q S = 239,75 GJ/rok Koszty energii cieplnej Źródłem ciepła na cele grzewcze jest pompa ciepła typu woda woda. Opłaty ponoszone przez odbiorcę energii cieplnej przed i po termomodernizacji wynoszą: opłata zmienna związana z dystrybucją i przesyłem ciepła: 186,41 zł/gj, opłata stała miesięczna za moc zamówioną i przesył ciepła: 4 255,80 zł/mw/m-c, opłata abonamentowa i handlowa: 25,45 zł/przyłącze/m-c. Obliczenie jednostkowych kosztów energii cieplnej zawiera załącznik Z Charakterystyka systemu grzewczego Ogrzewanie pomieszczeń w budynku świetlicy realizowane jest za pomocą ogrzewania elektrycznego. Zainstalowano 11 grzejników elektrycznych. Skróconą charakterystykę systemu grzewczego przedstawiono poniŝej. Grzejniki Typ Zasłonięcie Zawory termostatyczne Ilość dni ogrzewania w tygodniu Ilość godzin ogrzewania w ciągu doby Dimplex DXW 315 o mocy 1500 W brak brak 5 dni 12 godzin + 12 godzin z osłabieniem Istniejącą instalację moŝna scharakteryzować współczynnikami sprawności przedstawionymi w poniŝszej tabeli. Wyszczególnienie współczynnika Wartość 1 2 Wytwarzania ciepła (grzejniki elektryczne) η g0 = 0,99 Przesyłania ciepła (ogrzewanie elektryczne) η d0 = 1,00 Regulacji i wykorzysta systemu grzewczego (elektryczne grzejniki bezpośrednie) η e0 = 0,98 Akumulacji ciepła η s0 = 1,00 Uwzględnienie przerw w ogrzewaniu w okresie tygodnia (5 dni) w t0 = 0,85 Strona 8

9 Uwzględnienie przerw w ogrzewaniu w okresie doby(realizuje się w budynku 12 godz. osłabienia ze względu na czas pracy świetlicy) w d0 = 0,91 Sprawność całkowita systemu grzewczego η 0 = η g η d η e η s = 0, Charakterystyka instalacji c.w.u. Rodzaj opisu Stan istniejący 1 2 Sposób przygotowania c.w.u. Przewody w instalacji c.w.u. Opomiarowanie - podgrzewacze elektryczne przepływowy szt.1 i pojemnościowy szt.1 stalowe ocynkowane łączone na gwint, prowadzone obok wody zimnej brak wodomierza c.w.u. Roczne zuŝycie ciepłej wody około 60 m 3 Średnie roczne zapotrzebowanie na ciepło do przygotowania c.w.u. wynoszące 13,29 GJ/rok wyliczono w załączniku Z1.2. Istniejącą instalację c.w.u. moŝna scharakteryzować współczynnikami sprawności przedstawionymi w tabeli poniŝej: Wyszczególnienie współczynnika Wartość 1 2 Sprawność wytworzenia nośnika ciepła (pogrzewacze elektryczne pojemnościowe i przepływowe) Sprawność transportu (dystrybucji) ciepłej wody (miejscowe przygotowanie c.w. bezpośrednio przy punktach poboru) η w,g0 = 0,99 η w,d0 =1,00 Sprawność akumulacji ciepłej wody η w, s0 = 0,86 Sprawność wykorzystania η w, e0 = 1,00 Sprawność całkowita η w,tot 0 = η w,g0 η w,d0 η w, s0 η w, e0 = 0,8514 Strona 9

10 4.7. Charakterystyka systemu wentylacji Wymiana powietrza w budynku odbywa się za pomocą wentylacji grawitacyjnej gdzie napływ powietrza następuje przez stolarkę okienną i drzwiową, a usuwanie przez kanały wentylacyjne z kratkami. Strumień powietrza wentylacyjnego dla budynku obliczono zgodnie z wymaganiami zawartymi w PN-83/B-03430Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej. Wynosi on 515,0 m 3 /h Charakterystyka źródła ciepła Pomieszczenia w budynku ogrzewane są za pomocą ogrzewania elektrycznego. Zamontowano 11 szt. grzejników elektrycznych Dimplex DXW 315 o mocy 1500 W kaŝdy. Źródło ciepła (w tym wypadku grzejnik elektryczny) znajduje się w pomieszczeniu. 5. OCENA AKTUALNEGO STANU TECHNICZNEGO BUDYNKU 5.1. Przegrody zewnętrzne Zgodnie z Rozporządzeniem Ministra Infrastruktury dotyczącym warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 6 listopada 2008 roku wymagania odnośnie racjonalizacji zuŝycia energii uznaje się za spełnione, jeśli przegrody zewnętrzne budynku oraz technika instalacyjna odpowiadają wymaganiom izolacyjności cieplnej oraz powierzchnia okien spełnia odpowiednie wymagania. Dla budynku przebudowywanego dopuszcza się zwiększenie średniego współczynnika przenikania ciepła osłony budynku o 15% w stosunku do budynku nowego o takiej samej geometrii i sposobie uŝytkowania. PoniewaŜ współczynniki przenikania ciepła dla ścian zewnętrznych niniejszego budynku w znacznym stopniu przekraczają aktualnie wymagane wartości, budynek nie spełnia aktualnych wymagań odnośnie racjonalizacji uŝytkowania energii System grzewczy Brak tradycyjnej instalacji centralnego ogrzewania (wodnej, dwururowej). Ogrzewanie pomieszczeń realizowane jest za pomocą grzejników elektrycznych zlokalizowanych w pomieszczeniach. Zestawienie oceny stanu istniejącego budynku i moŝliwości poprawy. L.p Charakterystyka stanu istniejącego MoŜliwości i sposób poprawy Przegrody zewnętrzne Przegrody zewnętrzne budynku (oprócz docieplonych) mają wysokie wartości współczynnika przenikania ciepła U [W/(m 2 K)]: ściany... U = 1,637, stropodach niewentylowany... U = 0,213. NaleŜy docieplić przegrody zewnętrzne części nadziemnej budynku. Maksymalne wartości współczynnika U [W/(m 2 K)]: ściany - U = 0,25 stropy i dachy - U = 0,22 Strona 10

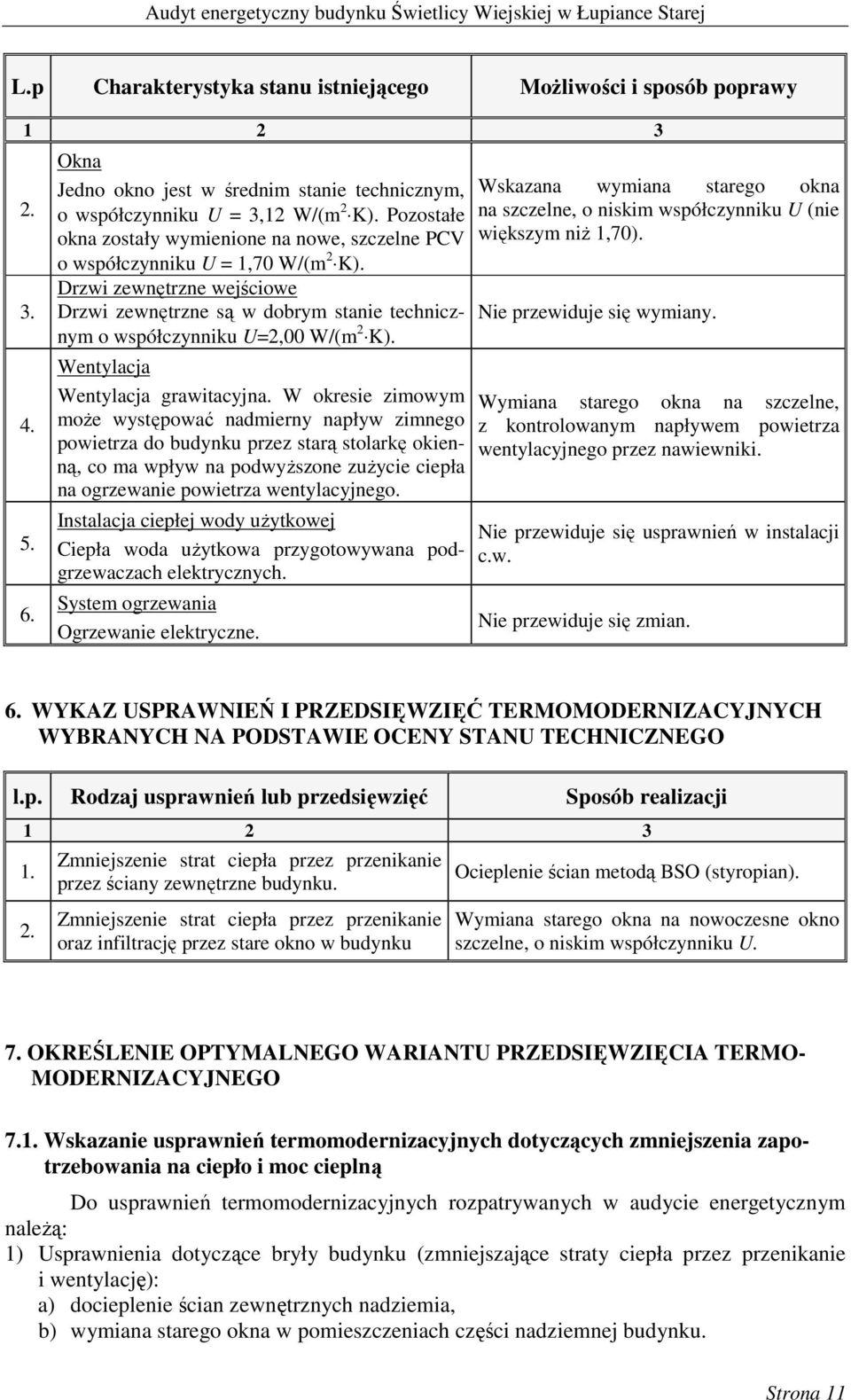

11 L.p Charakterystyka stanu istniejącego MoŜliwości i sposób poprawy Okna Jedno okno jest w średnim stanie technicznym, o współczynniku U = 3,12 W/(m 2 K). Pozostałe okna zostały wymienione na nowe, szczelne PCV o współczynniku U = 1,70 W/(m 2 K). Drzwi zewnętrzne wejściowe Drzwi zewnętrzne są w dobrym stanie technicznym o współczynniku U=2,00 W/(m 2 K). Wentylacja Wentylacja grawitacyjna. W okresie zimowym moŝe występować nadmierny napływ zimnego powietrza do budynku przez starą stolarkę okienną, co ma wpływ na podwyŝszone zuŝycie ciepła na ogrzewanie powietrza wentylacyjnego. Instalacja ciepłej wody uŝytkowej Ciepła woda uŝytkowa przygotowywana podgrzewaczach elektrycznych. System ogrzewania Ogrzewanie elektryczne. Wskazana wymiana starego okna na szczelne, o niskim współczynniku U (nie większym niŝ 1,70). Nie przewiduje się wymiany. Wymiana starego okna na szczelne, z kontrolowanym napływem powietrza wentylacyjnego przez nawiewniki. Nie przewiduje się usprawnień w instalacji c.w. Nie przewiduje się zmian. 6. WYKAZ USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO l.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat ciepła przez przenikanie przez ściany zewnętrzne budynku. Zmniejszenie strat ciepła przez przenikanie oraz infiltrację przez stare okno w budynku Ocieplenie ścian metodą BSO (styropian). Wymiana starego okna na nowoczesne okno szczelne, o niskim współczynniku U. 7. OKREŚLENIE OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMO- MODERNIZACYJNEGO 7.1. Wskazanie usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło i moc cieplną Do usprawnień termomodernizacyjnych rozpatrywanych w audycie energetycznym naleŝą: 1) Usprawnienia dotyczące bryły budynku (zmniejszające straty ciepła przez przenikanie i wentylację): a) docieplenie ścian zewnętrznych nadziemia, b) wymiana starego okna w pomieszczeniach części nadziemnej budynku. Strona 11

12 7.2. Wybór optymalnych usprawnień dotyczących zmniejszenia zapotrzebowania na ciepło Przy określaniu optymalnych usprawnień przyjęto następujące dane: O 0,1 z ,41 zł/gj, O 0,1m ,80 zł/mw/m-c, t zo ,00 C, t wo 16, ,83 C* (do optymalizacji docieplenia ścian zewnętrznych oraz wymiany starego okna), Sd 16, ,96 dzień K/rok, *wartość średnia waŝona liczona powierzchniami Określenie optymalnego oporu cieplnego dodatkowej warstwy izolacji termicznej w przegrodach zewnętrznych Ściany zewnętrzne budynku Stan istniejący: U = 1,637 W/(m 2 K) Powierzchnia przegrody do obliczeń strat ciepła: 375,30 m 2. Powierzchnia do docieplenia: 450,40 m 2. Dodatkowa izolacja: λ = 0,04 W/m K (styropian, metoda BSO). Wartość N U przyjęto na podstawie oferty lokalnych firm budowlanych. Cena Nu zawiera całkowity koszt wszystkich prac budowlanych związanych z wykonaniem tego przedsięwzięcia z podatkiem VAT. Grubość opt. = 0,04 0,06 0,08 0,10 0,12 0,14 0,15 m U śr.waŝ. = 0,62 0,47 0,38 0,32 0,28 0,243 0,23 W/(m 2 *K) R = 1,00 1,50 2,00 2,50 3,00 3,50 3,75 (m 2 *K)/W Koszt jednostkowy = 146,40 149,60 152,80 156,00 160,20 164,40 166,50 zł/m 2 N u = zł SPBT = 3,08 2,75 2,61 2,54 2,520 2,523 2,53 lat Uwagi: Uwzględniono, przy grubościach >10 cm, przyrost kosztu jednostkowego spowodowany koniecznością zastosowania dłuŝszych kołków. Przy ustalaniu powierzchni do docieplenia pomniejszono powierzchnię elewacji o powierzchnię otworów okiennych oraz uwzględniono dodatek na docieplenie ościeŝy i obróbki w wysokości 20% oraz uwzględniono koszt rusztowań. Optymalna pod względem ekonomicznym grubość docieplenia wynosi 12 cm, jednak- Ŝe ze względu na wymaganą minimalną wartość oporu cieplnego ścian po termorenowacji równą 4,0 m 2 K/W przyjęto 14 cm. Koszt całkowity docieplenia ścian zewnętrznych nadziemia wyniesie: 450,40 m 2 164,4 zł/m 2 = zł. Wymiana okna Stan istniejący okna: U = 3,12 W/(m 2 K) (U = 2,6 W/(m 2 K) z ok.20% zuŝyciem). Strona 12

13 C r0 = 1,20 C r1 = 0,85 C m0 = 1,30 C m1 = 1,00 C w0,1 = 1,00 V norm. = 23 m 3 /h U 1 = 1,70 1,60 1,50 W/(m 2 *K) Koszt całkowity = zł SPBT = 4,56 4,71 4,86 lat Uwagi: Nakłady jednostkowe zawierają koszt montaŝu okien w wysokości 100 zł/m 2. Ceny przyjęto na podstawie oferty lokalnych dystrybutorów. Koszt całkowity wymiany okna wyniesie: 2,07 m 2 ( ) zł/m 2 = zł Zestawienie optymalnych usprawnień według rosnącej wartości SPBT Wskazane w pkt i zoptymalizowane w pkt usprawnienia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło i moc cieplną uszeregowano w tabeli według rosnącej wartości SPBT Lp. Rodzaj i zakres usprawnienia termomodernizacyjnego Planowany koszt robót [zł] SPBT [lata] 1. Docieplenie ścian zewnętrznych ,52 2. Wymiana starego okna , Wybór optymalnego wariantu usprawnień termomodernizacyjnych poprawiających sprawność systemu grzewczego Nie przewiduje się zmian w sposobie ogrzewania pomieszczeń Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego W punkcie tym zamieszczono: 1. Określenie wariantów przedsięwzięć termomodernizacyjnych, 2. Ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań Ustawy o wspieraniu termomodernizacji i remontów z dnia 21 listopada 2008 roku, 3. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych W tym punkcie zastosowano skrótowe określenia dotyczące usprawnień wymienionych w pkt i : ściany, Strona 13

14 okno. Rozpatrywane są następujące warianty wymienione w tabeli poniŝej. Nr wariantu Skrótowy zakres prac ściany, okno 2 okno Obliczenie zdyskontowanej wartości netto NPV wariantów przedsięwzięć termomodernizacyjnych O 0,1z co = 186,41 zł/gj O 0,1m co = 4 225,80 zł/mw/m-c. Ab co = 25,45 zł/m-c Q 0co = 300,72 GJ/rok q 0co = 38,53 kw Moc elektryczna umowna wynosi 10 kw. O z 0 cwu = 186,41 zł/gj O 0m = 4 225,80 zł/mw/m-c Ab 0 cwu = 25,45 zł/m-c/pnk Q 0cw = 13,29 GJ/rok q 0,1cw = 0,006 MW η o = 0,9702 w t0 = 0,85; w d0 = 0,91 w t1 = 0,85; w d1 = 0,91 Q 0co = 239,75 GJ/rok Q 0r = zł/rok (koszt eksploatacji budynku ustalono dla mocy obliczeniowych, standardowego sezonu ogrzewczego oraz obliczeniowych temperatur wewnętrznych w budynku) Nr Q 1co Q 1cw Q war. [GJ/rok] [GJ/rok η 1co q 1co Q 1r Q r N * 1 [GJ/rok] [MW] [zł/rok] [zł/rok] [zł] ,17 13,29 0, ,33 0, ,62 13,29 0, ,69 0, * nakład na przedsięwzięcie termomodernizacyjne powiększono o koszt wykonania audytu energetycznego i projektu termomodernizacyjnego, z kosztorysem i nadzorem w wysokości zł brutto Strona 14

15 Ocena wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań Ustawy o wspieraniu termomodernizacji i remontów Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrzebowania na energię (z uwzględnieniem sprawności całkowitej) Optymalna kwota kredytu 20% kredytu Premia termomodernizacyjna 16% kosztów całkowitych Dwukrotność rocznej oszczędności kosztów energii [zł] [zł/rok] [%] [zł] [%] [zł] [zł] [zł] docieplenie ścian zewnętrznych, wymiana starego okna , ,00 48,38% , % , , ,00 2. wymiana starego okna , ,00 48,24% 8 449, % 1 689, , ,00 * wysokość premii termomodernizacyjnej wyznacza się jako minimum z wartości w kolumnach 7, 8, 9. Optymalnym wariantem, spełniającym wszystkie warunki stawiane przez Ustawę z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów oraz uwzględniającym Ŝyczenie inwestora jest wariant nr 1. Strona 15

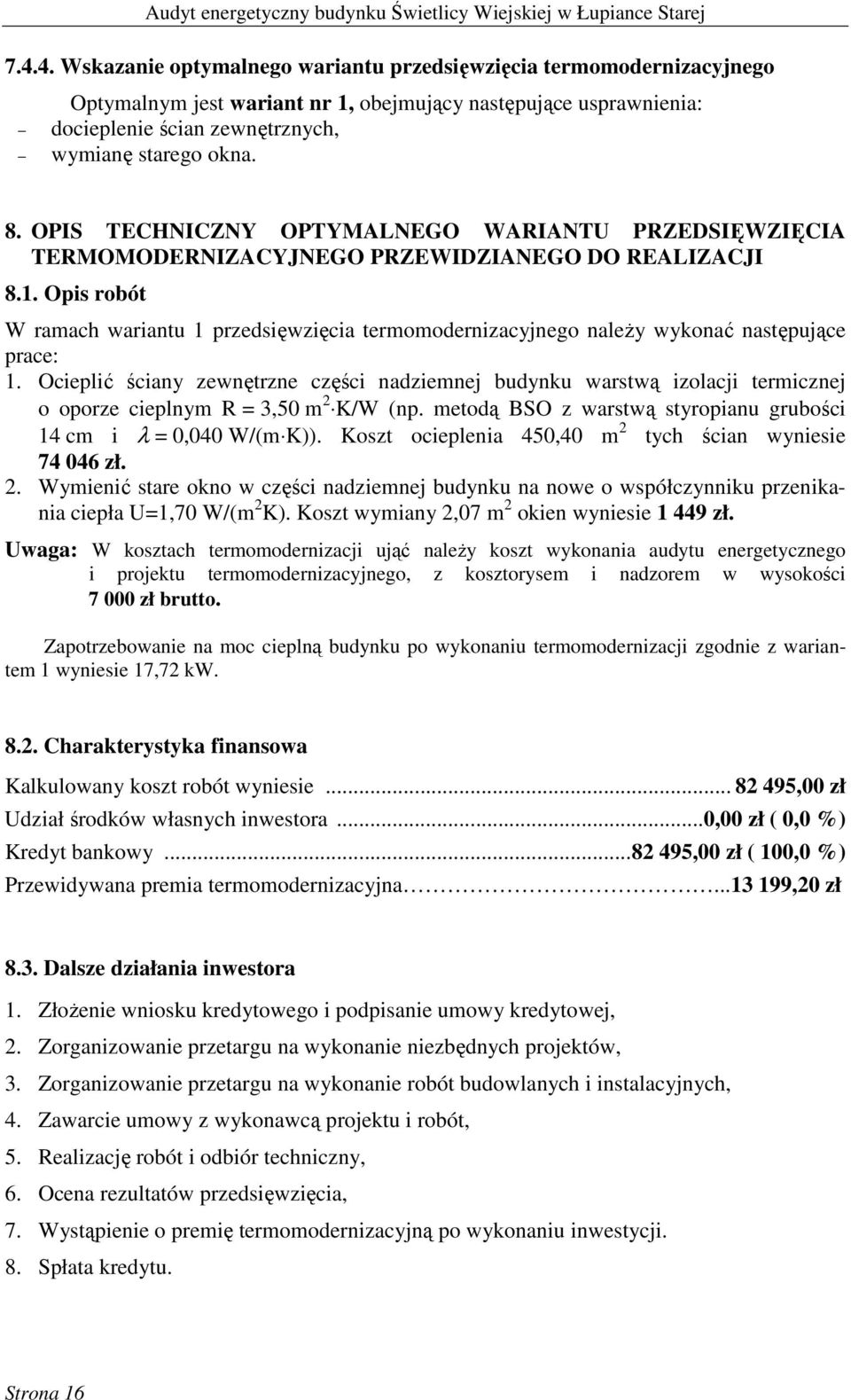

16 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Optymalnym jest wariant nr 1, obejmujący następujące usprawnienia: docieplenie ścian zewnętrznych, wymianę starego okna. 8. OPIS TECHNICZNY OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI 8.1. Opis robót W ramach wariantu 1 przedsięwzięcia termomodernizacyjnego naleŝy wykonać następujące prace: 1. Ocieplić ściany zewnętrzne części nadziemnej budynku warstwą izolacji termicznej o oporze cieplnym R = 3,50 m 2 K/W (np. metodą BSO z warstwą styropianu grubości 14 cm i λ = 0,040 W/(m K)). Koszt ocieplenia 450,40 m 2 tych ścian wyniesie zł. 2. Wymienić stare okno w części nadziemnej budynku na nowe o współczynniku przenikania ciepła U=1,70 W/(m 2 K). Koszt wymiany 2,07 m 2 okien wyniesie zł. Uwaga: W kosztach termomodernizacji ująć naleŝy koszt wykonania audytu energetycznego i projektu termomodernizacyjnego, z kosztorysem i nadzorem w wysokości zł brutto. Zapotrzebowanie na moc cieplną budynku po wykonaniu termomodernizacji zgodnie z wariantem 1 wyniesie 17,72 kw Charakterystyka finansowa Kalkulowany koszt robót wyniesie ,00 zł Udział środków własnych inwestora...0,00 zł ( 0,0 %) Kredyt bankowy ,00 zł ( 100,0 %) Przewidywana premia termomodernizacyjna ,20 zł 8.3. Dalsze działania inwestora 1. ZłoŜenie wniosku kredytowego i podpisanie umowy kredytowej, 2. Zorganizowanie przetargu na wykonanie niezbędnych projektów, 3. Zorganizowanie przetargu na wykonanie robót budowlanych i instalacyjnych, 4. Zawarcie umowy z wykonawcą projektu i robót, 5. Realizację robót i odbiór techniczny, 6. Ocena rezultatów przedsięwzięcia, 7. Wystąpienie o premię termomodernizacyjną po wykonaniu inwestycji. 8. Spłata kredytu. Strona 16

17 ZAŁĄCZNIK 1 Dane do audytu energetycznego Z 1.1 Zestawienie danych dotyczących przegród budowlanych, pomieszczeń oraz strumienia powietrza wentylacyjnego Z 1.2 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody uŝytkowej Z 1.3 Jednostkowe koszty energii cieplnej Strona 17

18 Strona 18 Audyt energetyczny budynku Świetlicy Wiejskiej w Łupiance Starej

19 Z 1.1 Audyt energetyczny budynku Świetlicy Wiejskiej w Łupiance Starej Zestawienie danych dotyczących przegród budowlanych, strumienia powietrza wentylacyjnego i stref temperaturowych w budynku Symbol d Opis materiału λ ρ cp R Rcor δ µ Z Zcor Uwagi kj/(kg K m W/(m K) kg/m3 m2 K/W m2 K/W g/(m h P m2h Pa/g m2h Pa/g ) a) PNG Podłoga na gruncie TERAKOT A TYNK- CEM PAPA- ASF BETON śuśel- WP9 PIASEK- ŚR Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZN RóŜnica wysokości podłogi i wody gruntowej Zgw: 3,50 m Pozioma izol. krawędziowa: o grubości dnh = m i długości Dh = m Pionowa izol. krawędziowa: o grubości dnv = m i długości Dv = m 0,0100 Terakota. 1, ,840 0,010 0, , ,0 40,0 0,0300 Tynk lub gładź cementowa. 1, ,840 0,030 0,030 45, ,7 666,7 0,0050 Papa asfaltowa. 0, ,460 0,028 0,028 7, ,7 666,7 0,0500 0,1000 Beton zwykły z kruszywa kamiennego - gęs śuŝel wielkopiecowy granulat lub keramzy 1, ,840 0,038 0,038 45, ,1 1111,1 0, ,750 0,385 0, , ,7 266,7 0,1500 Piasek średni. 0, ,840 0,375 0, , ,0 500,0 RównowaŜny opór gruntu wraz z oporami przejmowania Rg, [m2 K/W]: 1,729 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 2,594 Współczynnik przenikania ciepła U, [W/(m2 K)]: 0,385 SNW BLA- DACH Stropodach niewentylowany Rodzaj przegrody: Stropodach niewentylowany, Warunki wilgotności: Średnio wilgotne Blacha trapezowa lub dachówkowa , 58, ,440 0,000 0,000 0, ,0 Opór warstwy powietrznej stropodachuo śr. wysokości H = 0 m, [m2 K/W]: 0,160 Suma oporów przenikania ciepła połaci dachowej i warstwy powietrza, [m2 K/W]: 0,160 Płyty z wełny mineralnej - uło- Ŝone szcze 0, ,750 4,286 4, , ,0 375,0 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,118 0,118 30, ,7 6666,7 Opór przejmowania wewnątrz Ri, [m2 K/W]: 0,100 Opór przejmowania na zewnątrz Re, [m2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 4,703 Współczynnik przenikania ciepła U, [W/(m2 K)]: 0,213 WEŁNA- PŁ-S BETON ,0050 0,1800 0,2000 Strona 19

20 SZN TYNK-CW 0,0250 Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne Tynk lub gładź cementowowapienna. 0, ,840 0,030 0,030 45, ,6 555,6 CEGŁA- SILP TYNK-CW 0,0250 Audyt energetyczny budynku Świetlicy Wiejskiej w Łupiance Starej Ściana zewnętrzna 0,3800 Mur z cegły silikatowej pełnej. 1, ,880 0,380 0, , ,0 3619,0 Tynk lub gładź cementowowapienna. 0, ,840 0,030 0,030 45, ,6 555,6 Opór przejmowania wewnątrz Ri, [m2 K/W]: 0,130 Opór przejmowania na zewnątrz Re, [m2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 0,611 Współczynnik przenikania ciepła U, [W/(m2 K)]: 1,637 Wyniki - Zestawienie pomieszczeń θint A V n50 nmin Vmin Vinfv Vv Symbol Opis C m3 1/h 1/h m3/h m3/h m3/h POM NAD POM NAD 16,8 322, ,6 2 0,51 515,0 302,6 515 Symbol Opis d Ri Re R U As AGl A m m2 K/W m2 K/W m2 K/W W/m2 K m2 m2 m2 DWN1 Drzwi zewnętrzne 2,000 2,10 0,01 2,10 DWS Drzwi zewnętrzne 5,600 12,60 0,01 12,60 ONN1 Okno (świetlik) zewnętrzne 1,700 1,18 0,71 1,18 ONN2 Okno (świetlik) zewnętrzne 1,700 0,72 0,43 2,16 ONN3 Okno (świetlik) zewnętrzne 1,700 2,10 1,26 8,41 ONN4 Okno (świetlik) zewnętrzne 1,700 2,84 1,70 17,04 ONS1 Okno (świetlik) zewnętrzne 3,120 2,07 1,24 2,07 PNG Podłoga na gruncie 0,345 1,729 2,594 0, ,69 SNW Stropodach niewentylowany 0,435 0,100 0,040 4,703 0, ,08 SZN Ściana zewnętrzna 0,430 0,130 0,040 0,611 1, ,34 Strona 20

21 Obliczenia strumienia powietrza wentylacyjnego Strumień Opis strefy powietrza wentylacyjnego [m 3 /h] 1 2 Strefa I pomieszczenia ogrzewane śr. do tem 16,83 C 70 m 3 /h kuchnia (1 70 m 3 /h) m 3 /h WC (1 30 m 3 /h) 30 0,3 wymiany w ciągu godziny 0,3 265,94 m ,5 wymiany w ciągu godziny 0,5 669,65 m RAZEM strefa I 515 Z 1.2 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody uŝytkowej roczne zuŝycie c.w.u. V cwu =60 m 3 ilość osób 37 jednostkowe dobowe zuŝycie c.w.u. V cw = 0,008 m 3 /d średnie dobowe zapotrzebowanie c.w.u. w budynku q dśr = 0,30 m 3 /d średnie godzinowe zapotrzebowanie c.w.u. q hśr = 0,038 m 3 /h zapotrzebowanie ciepła na ogrzanie 1 m 3 wody Q cwj = c w ρ (t c - t z ) Q cwj = 4, (55-10) = = kj/m 3 = 0,189 GJ/m 3 moc zainstalowanych urządzeń elektrycznych 6,0 kw zapotrzebowanie na ciepło do przygotowania c.w.u.q 1cw = 11,31 GJ/rok sprawność wytwarzania ciepła η w,g = 0,99 sprawność przesyłu ciepłej wody η w,d = 1,00 sprawność akumulacji ciepła η w,s = 0,86 sprawność wykorzystania η w,g = 1,00 sprawność całkowita η w,tot = 0,8514 zapotrzebowanie na ciepło do przygotowania c.w.u. ze sprawnością całkowitą c.w.u. Q 1cw = 13,29 GJ - cena 1 GJ energii 186,41 zł - sumaryczny koszt podgrzewu c.w.u zł - średni koszt 1m 3 c.w.u. 51,48 zł/m 3 Strona 21

22 Z 1.3 Jednostkowe koszty energii cieplnej Opłaty za energię elektryczną (grzejniki elektryczne i podgrzewacze elektryczne) zostały przyjęte zgodnie z aktualnymi tabelami stawek opłat PGE Obrót S.A. oraz PGE Dystrybucja S.A. taryfa C11 Opłaty ponoszone przez odbiorcę energii cieplnej według taryfy C11 na podstawie dostarczonych faktur za energię cieplną wynoszą: opłata łączna za energię cieplną: 186,41 zł/gj, łączna opłata za moc cieplną ,80 zł/mw/m-c, opłata abonamentowa i handlowa 25,45 zł/m-c Podane ceny są cenami brutto. Ceny jednostkowe przyjęte do obliczeń na podstawie aktualnej faktury dostarczonej przez Inwestora: Opłata za energię czynną - 0,3032 zł/kwh, Opłata zmienna sieciowa - 0,2340 zł/kwh, Opłata jakościowa - 0,0084 zł/kwh, Opłata za dystrybucję 3,15 zł/kw, Opłata przejściowa 0,31 zł/kw, Opłata abonamentowa - 3,69 zł/m-c, Opłata handlowa 17 zł/szt/m-c. Ceny nie zawierają podatku VAT. Strona 22

23 ZAŁĄCZNIK 2 Wydruk obliczeń zapotrzebowania na ciepło i mocy Strona 23

24 Strona 24 Audyt energetyczny budynku Świetlicy Wiejskiej w Łupiance Starej

25 Z2.1. Zapotrzebowanie na ciepło i moc grzewczą w stanie istniejącym budynku Podstawowe informacje: Nazwa projektu: Dom Kultury Miejscowość: Łupianka Stara Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciąŝenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięcznie Dane klimatyczne: Strefa klimatyczna: IV Projektowa temperatura zewnętrzna θe: -22 C Średnia roczna temperatura zewnętrzna θm,e: 6,9 C Stacja meteorologiczna: Białystok Grunt: Rodzaj gruntu: Piasek lub Ŝwir Pojemność cieplna: 2,000 MJ/(m3 K) Głębokość okresowego wnikania ciepła δ: 3,167 m Współczynnik przewodzenia ciepła λg: 2,0 W/(m K) Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku AH: 322,2 m2 Kubatura ogrzewana budynku VH: 1008,6 m3 Projektowa strata ciepła przez przenikanie ΦT: W Projektowa wentylacyjna strata ciepła ΦV: 6799 W Całkowita projektowa strata ciepła Φ: W NadwyŜka mocy cieplnej ΦRH: 0 W Projektowe obciąŝenie cieplne budynku ΦHL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φhl,a: 119,6 W/m2 Wskaźnik ΦHL odniesiony do kubatury φhl,v: 38,2 W/m3 Wyniki obliczeń wentylacji na potrzeby projektowego obciąŝenia cieplnego: Powietrze infiltrujące Vinfv: 151,3 m3/h Powietrze dodatkowo infiltrujące Vm.infv: m3/h Wymagane powietrze nawiewane mech. Vsu,min: m3/h Powietrze nawiewane mech. Vsu: m3/h Wymagane powietrze usuwane mech. Vex,min: m3/h Powietrze usuwane mech. Vex: m3/h Średnia liczba wymian powietrza n: 0,5 Dopływające powietrze wentylacyjne Vv: 515,0 m3/h Średnia temperatura dopływającego powietrza θv: -22,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Białystok Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie Vv,H: 515,0 m3/h Zapotrzebowanie na ciepło - ogrzewanie QH,nd: 300,72 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie QH,nd: kwh/rok Powierzchnia ogrzewana budynku AH: 322 m2 Kubatura ogrzewana budynku VH: 1008,6 m3 Strona 25

26 Wskaźnik zapotrzebowania - ogrzewanie EAH: 933,3 MJ/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EAH: 259,2 kwh/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 298,2 MJ/(m3 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 82,8 kwh/(m3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. θmin: 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj zgodnie z EN 12831:2006 Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Nie Obliczanie automatyczne mostków cieplnych: Tak Obliczanie mostków cieplnych metodą uproszczoną: Nie Domyślne dane do obliczeń: Typ budynku: Biurowy lub adm. Typ konstrukcji budynku: Średnia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Centralna reg. Stopień szczelności obudowy budynku: Wysoki Krotność wymiany powietrza wewn. n50: 2,0 1/h Klasa osłonięcia budynku: Średnie osłonięcie Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θsu: C Temperatura powietrza kompensacyjnego θc: 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza θex,rec: 20,0 C Projektowa sprawność rekuperacji ηrecup: 70,0 % Sezonowa sprawność rekuperacji ηe,recup: 49,0 % Projektowy stopień recyrkulacji ηrecir: % Sezonowy stopień recyrkulacji ηe,recir: % Geometria budynku: Rzędna poziomu terenu: 0,00 m Domyślna rzędna podłogi Lf: 0,00 m Rzędna wody gruntowej: -3,50 m Domyślna wysokość kondygnacji H: m Domyślna wys. pomieszczeń w świetle stropów Hi: 3,23 m Pole powierzchni podłogi na gruncie Ag: 161,10 m2 Obwód podłogi na gruncie w świetle ścian zewn. Pg: 50,96 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: Liczba grup pomieszczeń: 1 Liczba pomieszczeń: 1 Strona 26

27 Z 2.2 Zapotrzebowanie na ciepło i moc grzewczą w poszczególnych wariantach termomodernizacji budynku WARIANT 1 - OPTYMALNY Podstawowe informacje: Nazwa projektu: Dom Kultury Miejscowość: Łupianka Stara Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciąŝenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięcznie Dane klimatyczne: Strefa klimatyczna: IV Projektowa temperatura zewnętrzna θe: -22 C Średnia roczna temperatura zewnętrzna θm,e: 6,9 C Stacja meteorologiczna: Białystok Grunt: Rodzaj gruntu: Piasek lub Ŝwir Pojemność cieplna: 2,000 MJ/(m3 K) Głębokość okresowego wnikania ciepła δ: 3,167 m Współczynnik przewodzenia ciepła λg: 2,0 W/(m K) Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku AH: 322,2 m2 Kubatura ogrzewana budynku VH: 1008,6 m3 Projektowa strata ciepła przez przenikanie ΦT: W Projektowa wentylacyjna strata ciepła ΦV: 6799 W Całkowita projektowa strata ciepła Φ: W NadwyŜka mocy cieplnej ΦRH: 0 W Projektowe obciąŝenie cieplne budynku ΦHL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φhl,a: 55,0 W/m2 Wskaźnik ΦHL odniesiony do kubatury φhl,v: 17,6 W/m3 Wyniki obliczeń wentylacji na potrzeby projektowego obciąŝenia cieplnego: Powietrze infiltrujące Vinfv: 151,3 m3/h Powietrze dodatkowo infiltrujące Vm.infv: m3/h Wymagane powietrze nawiewane mech. Vsu,min: m3/h Powietrze nawiewane mech. Vsu: m3/h Wymagane powietrze usuwane mech. Vex,min: m3/h Powietrze usuwane mech. Vex: m3/h Średnia liczba wymian powietrza n: 0,5 Dopływające powietrze wentylacyjne Vv: 515,0 m3/h Średnia temperatura dopływającego powietrza θv: -22,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Białystok Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie Vv,H: 515,0 m3/h Zapotrzebowanie na ciepło - ogrzewanie QH,nd: 147,17 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie QH,nd: kwh/rok Strona 27

28 Powierzchnia ogrzewana budynku AH: 322 m2 Kubatura ogrzewana budynku VH: 1008,6 m3 Wskaźnik zapotrzebowania - ogrzewanie EAH: 456,7 MJ/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EAH: 126,9 kwh/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 145,9 MJ/(m3 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 40,5 kwh/(m3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. θmin: 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj zgodnie z EN 12831:2006 Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Nie Obliczanie automatyczne mostków cieplnych: Tak Obliczanie mostków cieplnych metodą uproszczoną: Nie Domyślne dane do obliczeń: Typ budynku: Biurowy lub adm. Typ konstrukcji budynku: Średnia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Centralna reg. Stopień szczelności obudowy budynku: Wysoki Krotność wymiany powietrza wewn. n50: 2,0 1/h Klasa osłonięcia budynku: Średnie osłonięcie Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θsu: C Temperatura powietrza kompensacyjnego θc: 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza θex,rec: 20,0 C Projektowa sprawność rekuperacji ηrecup: 70,0 % Sezonowa sprawność rekuperacji ηe,recup: 49,0 % Projektowy stopień recyrkulacji ηrecir: % Sezonowy stopień recyrkulacji ηe,recir: % Geometria budynku: Rzędna poziomu terenu: 0,00 m Domyślna rzędna podłogi Lf: 0,00 m Rzędna wody gruntowej: -3,50 m Domyślna wysokość kondygnacji H: m Domyślna wys. pomieszczeń w świetle stropów Hi: 3,23 m Pole powierzchni podłogi na gruncie Ag: 161,10 m2 Obwód podłogi na gruncie w świetle ścian zewn. Pg: 50,96 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: Liczba grup pomieszczeń: 1 Liczba pomieszczeń: 1 Strona 28

29 WARIANT 2 Podstawowe informacje: Nazwa projektu: Dom Kultury Miejscowość: Łupianka Stara Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciąŝenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięcznie Dane klimatyczne: Strefa klimatyczna: IV Projektowa temperatura zewnętrzna θe: -22 C Średnia roczna temperatura zewnętrzna θm,e: 6,9 C Stacja meteorologiczna: Białystok Grunt: Rodzaj gruntu: Piasek lub Ŝwir Pojemność cieplna: 2,000 MJ/(m3 K) Głębokość okresowego wnikania ciepła δ: 3,167 m Współczynnik przewodzenia ciepła λg: 2,0 W/(m K) Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku AH: 322,2 m2 Kubatura ogrzewana budynku VH: 1008,6 m3 Projektowa strata ciepła przez przenikanie ΦT: W Projektowa wentylacyjna strata ciepła ΦV: 6799 W Całkowita projektowa strata ciepła Φ: W NadwyŜka mocy cieplnej ΦRH: 0 W Projektowe obciąŝenie cieplne budynku ΦHL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φhl,a: 55,4 W/m2 Wskaźnik ΦHL odniesiony do kubatury φhl,v: 17,7 W/m3 Wyniki obliczeń wentylacji na potrzeby projektowego obciąŝenia cieplnego: Powietrze infiltrujące Vinfv: 151,3 m3/h Powietrze dodatkowo infiltrujące Vm.infv: m3/h Wymagane powietrze nawiewane mech. Vsu,min: m3/h Powietrze nawiewane mech. Vsu: m3/h Wymagane powietrze usuwane mech. Vex,min: m3/h Powietrze usuwane mech. Vex: m3/h Średnia liczba wymian powietrza n: 0,5 Dopływające powietrze wentylacyjne Vv: 515,0 m3/h Średnia temperatura dopływającego powietrza θv: -22,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Białystok Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie Vv,H: 515,0 m3/h Zapotrzebowanie na ciepło - ogrzewanie QH,nd: 147,62 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie QH,nd: kwh/rok Powierzchnia ogrzewana budynku AH: 322 m2 Kubatura ogrzewana budynku VH: 1008,6 m3 Wskaźnik zapotrzebowania - ogrzewanie EAH: 458,1 MJ/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EAH: 127,3 kwh/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 146,4 MJ/(m3 rok) Strona 29
