K O N S T R U K C J A

Transkrypt

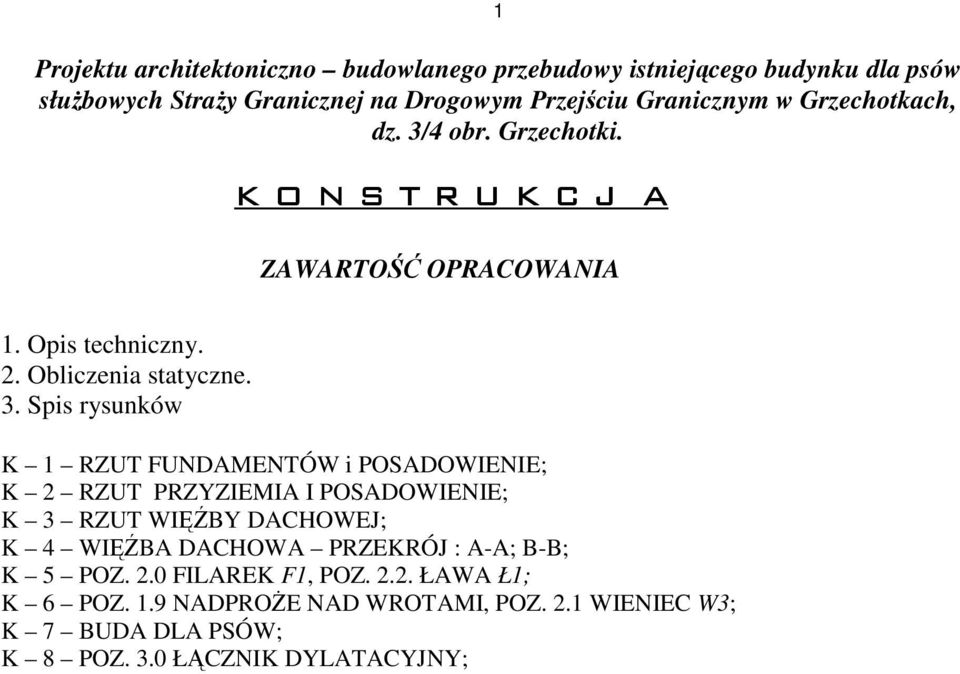

1 1 Projektu architektoniczno budowlanego przebudowy istniejącego budynku dla psów słuŝbowych StraŜy Granicznej na Drogowym Przejściu Granicznym w Grzechotkach, dz. 3/4 obr. Grzechotki. K O N S T R U K C J A ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny. 2. Obliczenia statyczne. 3. Spis rysunków K 1 RZUT FUNDAMENTÓW i POSADOWIENIE; K 2 RZUT PRZYZIEMIA I POSADOWIENIE; K 3 RZUT WIĘŹBY DACHOWEJ; K 4 WIĘŹBA DACHOWA PRZEKRÓJ : A-A; B-B; K 5 POZ. 2.0 FILAREK F1, POZ ŁAWA Ł1; K 6 POZ. 1.9 NADPROśE NAD WROTAMI, POZ. 2.1 WIENIEC W3; K 7 BUDA DLA PSÓW; K 8 POZ. 3.0 ŁĄCZNIK DYLATACYJNY;

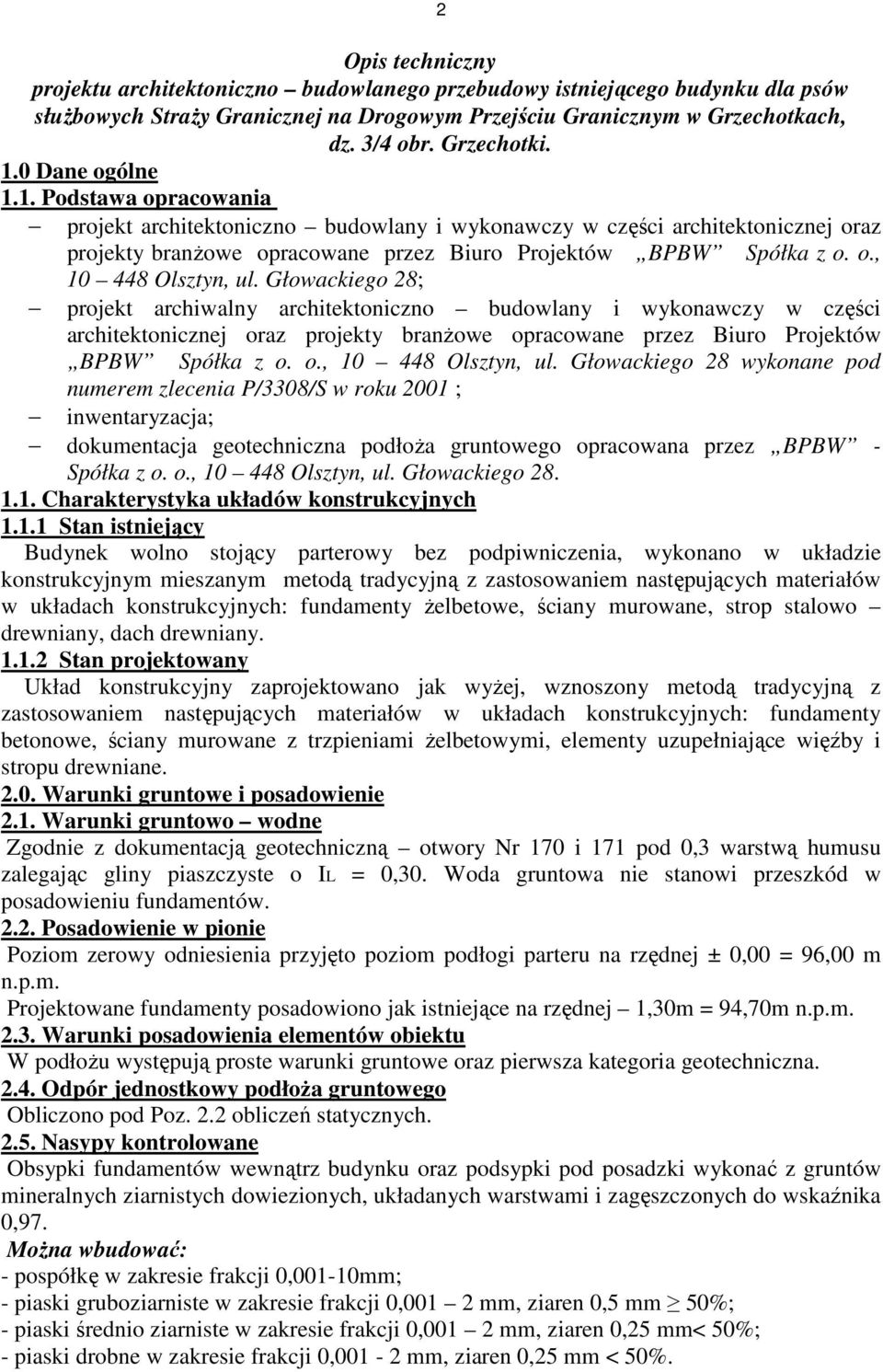

2 2 Opis techniczny projektu architektoniczno budowlanego przebudowy istniejącego budynku dla psów słuŝbowych StraŜy Granicznej na Drogowym Przejściu Granicznym w Grzechotkach, dz. 3/4 obr. Grzechotki. 1.0 Dane ogólne 1.1. Podstawa opracowania projekt architektoniczno budowlany i wykonawczy w części architektonicznej oraz projekty branŝowe opracowane przez Biuro Projektów BPBW Spółka z o. o., Olsztyn, ul. Głowackiego 28; projekt archiwalny architektoniczno budowlany i wykonawczy w części architektonicznej oraz projekty branŝowe opracowane przez Biuro Projektów BPBW Spółka z o. o., Olsztyn, ul. Głowackiego 28 wykonane pod numerem zlecenia P/3308/S w roku 2001 ; inwentaryzacja; dokumentacja geotechniczna podłoŝa gruntowego opracowana przez BPBW - Spółka z o. o., Olsztyn, ul. Głowackiego Charakterystyka układów konstrukcyjnych Stan istniejący Budynek wolno stojący parterowy bez podpiwniczenia, wykonano w układzie konstrukcyjnym mieszanym metodą tradycyjną z zastosowaniem następujących materiałów w układach konstrukcyjnych: fundamenty Ŝelbetowe, ściany murowane, strop stalowo drewniany, dach drewniany Stan projektowany Układ konstrukcyjny zaprojektowano jak wyŝej, wznoszony metodą tradycyjną z zastosowaniem następujących materiałów w układach konstrukcyjnych: fundamenty betonowe, ściany murowane z trzpieniami Ŝelbetowymi, elementy uzupełniające więźby i stropu drewniane Warunki gruntowe i posadowienie 2.1. Warunki gruntowo wodne Zgodnie z dokumentacją geotechniczną otwory Nr 170 i 171 pod 0,3 warstwą humusu zalegając gliny piaszczyste o IL = 0,30. Woda gruntowa nie stanowi przeszkód w posadowieniu fundamentów Posadowienie w pionie Poziom zerowy odniesienia przyjęto poziom podłogi parteru na rzędnej ± 0,00 = 96,00 m n.p.m. Projektowane fundamenty posadowiono jak istniejące na rzędnej 1,30m = 94,70m n.p.m Warunki posadowienia elementów obiektu W podłoŝu występują proste warunki gruntowe oraz pierwsza kategoria geotechniczna Odpór jednostkowy podłoŝa gruntowego Obliczono pod Poz. 2.2 obliczeń statycznych Nasypy kontrolowane Obsypki fundamentów wewnątrz budynku oraz podsypki pod posadzki wykonać z gruntów mineralnych ziarnistych dowiezionych, układanych warstwami i zagęszczonych do wskaźnika 0,97. MoŜna wbudować: - pospółkę w zakresie frakcji 0,001-10mm; - piaski gruboziarniste w zakresie frakcji 0,001 2 mm, ziaren 0,5 mm 50%; - piaski średnio ziarniste w zakresie frakcji 0,001 2 mm, ziaren 0,25 mm< 50%; - piaski drobne w zakresie frakcji 0,001-2 mm, ziaren 0,25 mm < 50%.

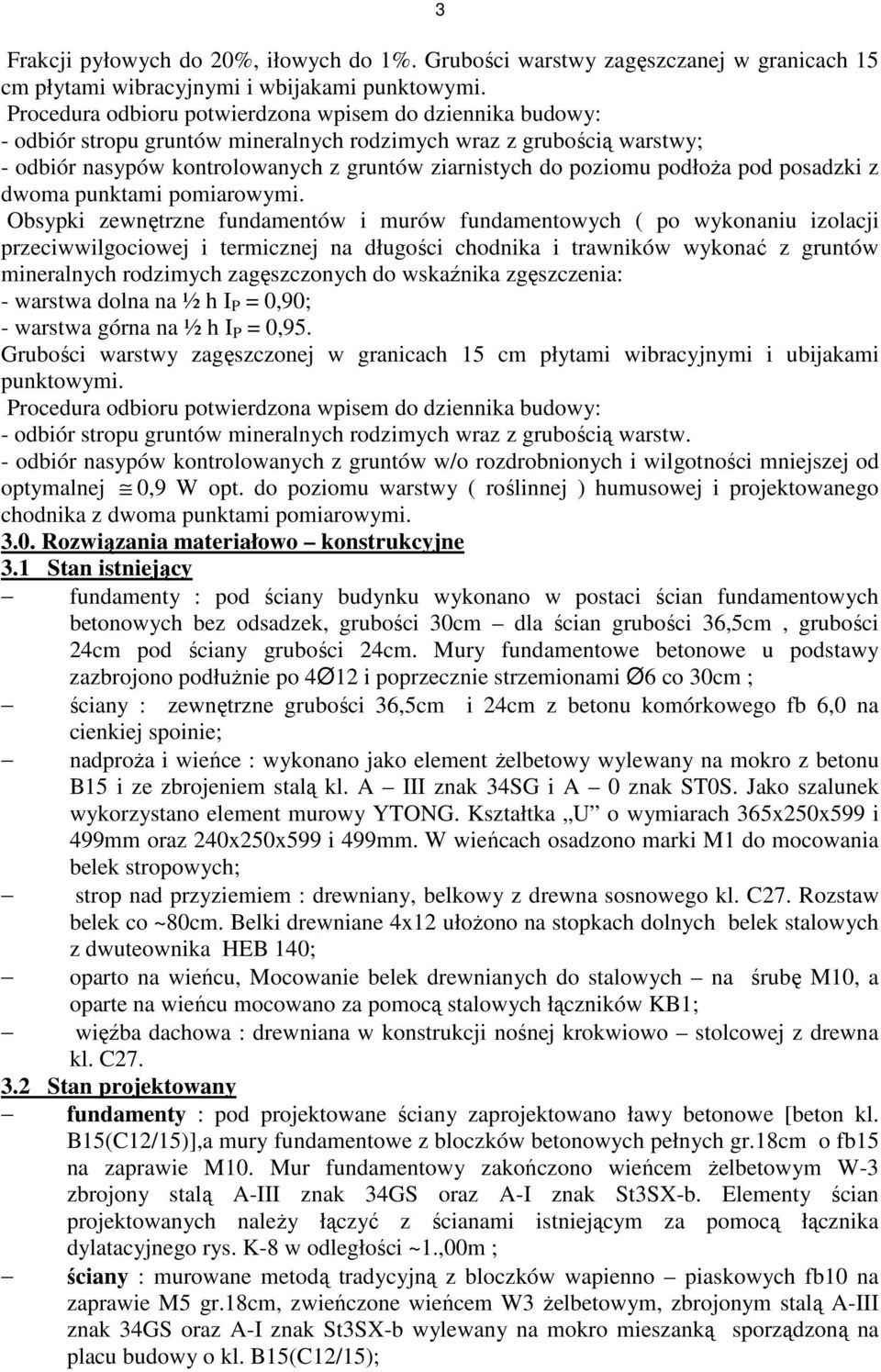

3 3 Frakcji pyłowych do 20%, iłowych do 1%. Grubości warstwy zagęszczanej w granicach 15 cm płytami wibracyjnymi i wbijakami punktowymi. Procedura odbioru potwierdzona wpisem do dziennika budowy: - odbiór stropu gruntów mineralnych rodzimych wraz z grubością warstwy; - odbiór nasypów kontrolowanych z gruntów ziarnistych do poziomu podłoŝa pod posadzki z dwoma punktami pomiarowymi. Obsypki zewnętrzne fundamentów i murów fundamentowych ( po wykonaniu izolacji przeciwwilgociowej i termicznej na długości chodnika i trawników wykonać z gruntów mineralnych rodzimych zagęszczonych do wskaźnika zgęszczenia: - warstwa dolna na ½ h I P = 0,90; - warstwa górna na ½ h I P = 0,95. Grubości warstwy zagęszczonej w granicach 15 cm płytami wibracyjnymi i ubijakami punktowymi. Procedura odbioru potwierdzona wpisem do dziennika budowy: - odbiór stropu gruntów mineralnych rodzimych wraz z grubością warstw. - odbiór nasypów kontrolowanych z gruntów w/o rozdrobnionych i wilgotności mniejszej od optymalnej 0,9 W opt. do poziomu warstwy ( roślinnej ) humusowej i projektowanego chodnika z dwoma punktami pomiarowymi Rozwiązania materiałowo konstrukcyjne 3.1 Stan istniejący fundamenty : pod ściany budynku wykonano w postaci ścian fundamentowych betonowych bez odsadzek, grubości 30cm dla ścian grubości 36,5cm, grubości 24cm pod ściany grubości 24cm. Mury fundamentowe betonowe u podstawy zazbrojono podłuŝnie po 4Ø12 i poprzecznie strzemionami Ø6 co 30cm ; ściany : zewnętrzne grubości 36,5cm i 24cm z betonu komórkowego fb 6,0 na cienkiej spoinie; nadproŝa i wieńce : wykonano jako element Ŝelbetowy wylewany na mokro z betonu B15 i ze zbrojeniem stalą kl. A III znak 34SG i A 0 znak ST0S. Jako szalunek wykorzystano element murowy YTONG. Kształtka U o wymiarach 365x250x599 i 499mm oraz 240x250x599 i 499mm. W wieńcach osadzono marki M1 do mocowania belek stropowych; strop nad przyziemiem : drewniany, belkowy z drewna sosnowego kl. C27. Rozstaw belek co ~80cm. Belki drewniane 4x12 ułoŝono na stopkach dolnych belek stalowych z dwuteownika HEB 140; oparto na wieńcu, Mocowanie belek drewnianych do stalowych na śrubę M10, a oparte na wieńcu mocowano za pomocą stalowych łączników KB1; więźba dachowa : drewniana w konstrukcji nośnej krokwiowo stolcowej z drewna kl. C Stan projektowany fundamenty : pod projektowane ściany zaprojektowano ławy betonowe [beton kl. B15(C12/15)],a mury fundamentowe z bloczków betonowych pełnych gr.18cm o fb15 na zaprawie M10. Mur fundamentowy zakończono wieńcem Ŝelbetowym W-3 zbrojony stalą A-III znak 34GS oraz A-I znak St3SX-b. Elementy ścian projektowanych naleŝy łączyć z ścianami istniejącym za pomocą łącznika dylatacyjnego rys. K-8 w odległości ~1.,00m ; ściany : murowane metodą tradycyjną z bloczków wapienno piaskowych fb10 na zaprawie M5 gr.18cm, zwieńczone wieńcem W3 Ŝelbetowym, zbrojonym stalą A-III znak 34GS oraz A-I znak St3SX-b wylewany na mokro mieszanką sporządzoną na placu budowy o kl. B15(C12/15);

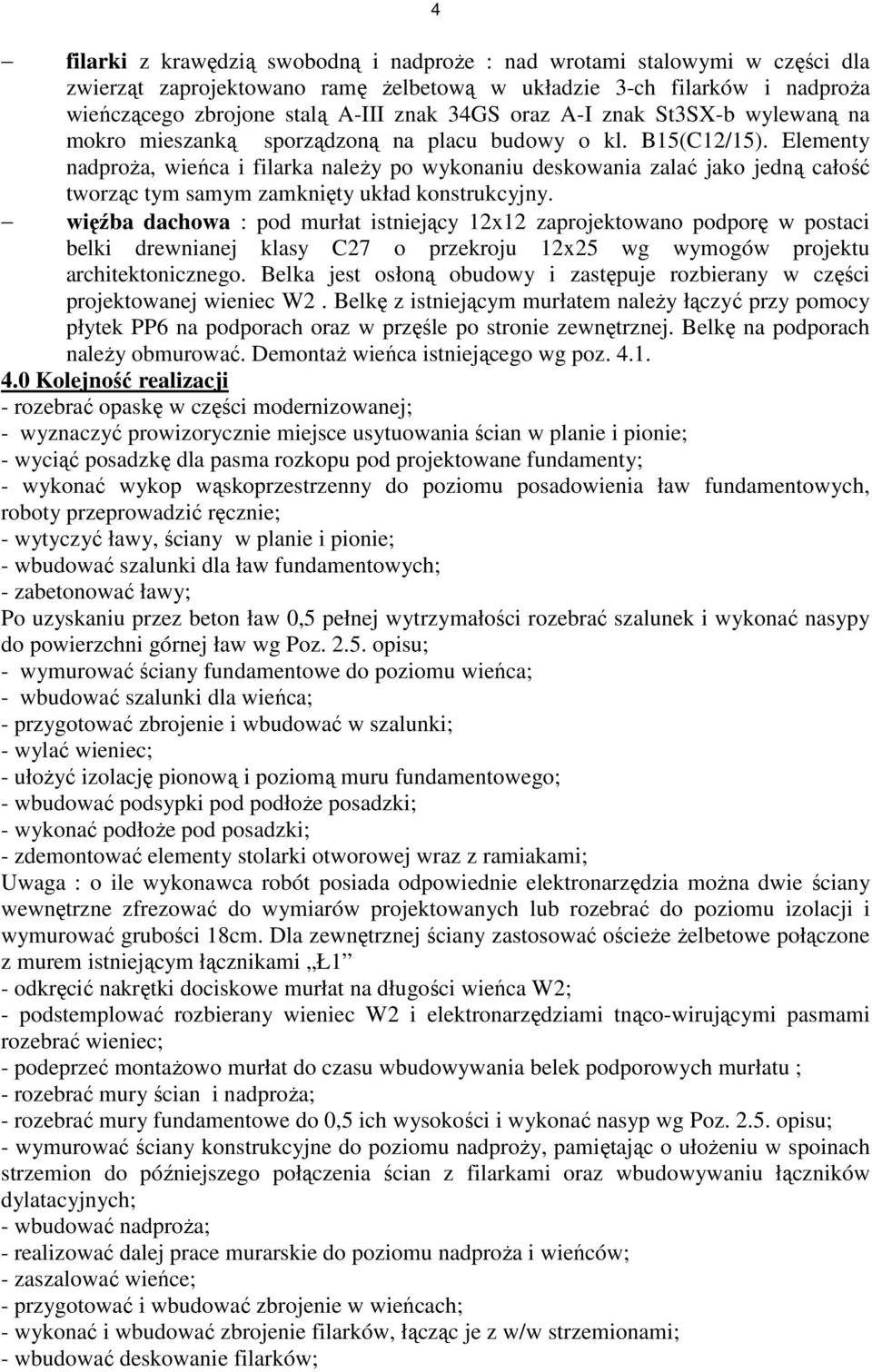

4 4 filarki z krawędzią swobodną i nadproŝe : nad wrotami stalowymi w części dla zwierząt zaprojektowano ramę Ŝelbetową w układzie 3-ch filarków i nadproŝa wieńczącego zbrojone stalą A-III znak 34GS oraz A-I znak St3SX-b wylewaną na mokro mieszanką sporządzoną na placu budowy o kl. B15(C12/15). Elementy nadproŝa, wieńca i filarka naleŝy po wykonaniu deskowania zalać jako jedną całość tworząc tym samym zamknięty układ konstrukcyjny. więźba dachowa : pod murłat istniejący 12x12 zaprojektowano podporę w postaci belki drewnianej klasy C27 o przekroju 12x25 wg wymogów projektu architektonicznego. Belka jest osłoną obudowy i zastępuje rozbierany w części projektowanej wieniec W2. Belkę z istniejącym murłatem naleŝy łączyć przy pomocy płytek PP6 na podporach oraz w przęśle po stronie zewnętrznej. Belkę na podporach naleŝy obmurować. DemontaŜ wieńca istniejącego wg poz Kolejność realizacji - rozebrać opaskę w części modernizowanej; - wyznaczyć prowizorycznie miejsce usytuowania ścian w planie i pionie; - wyciąć posadzkę dla pasma rozkopu pod projektowane fundamenty; - wykonać wykop wąskoprzestrzenny do poziomu posadowienia ław fundamentowych, roboty przeprowadzić ręcznie; - wytyczyć ławy, ściany w planie i pionie; - wbudować szalunki dla ław fundamentowych; - zabetonować ławy; Po uzyskaniu przez beton ław 0,5 pełnej wytrzymałości rozebrać szalunek i wykonać nasypy do powierzchni górnej ław wg Poz opisu; - wymurować ściany fundamentowe do poziomu wieńca; - wbudować szalunki dla wieńca; - przygotować zbrojenie i wbudować w szalunki; - wylać wieniec; - ułoŝyć izolację pionową i poziomą muru fundamentowego; - wbudować podsypki pod podłoŝe posadzki; - wykonać podłoŝe pod posadzki; - zdemontować elementy stolarki otworowej wraz z ramiakami; Uwaga : o ile wykonawca robót posiada odpowiednie elektronarzędzia moŝna dwie ściany wewnętrzne zfrezować do wymiarów projektowanych lub rozebrać do poziomu izolacji i wymurować grubości 18cm. Dla zewnętrznej ściany zastosować ościeŝe Ŝelbetowe połączone z murem istniejącym łącznikami Ł1 - odkręcić nakrętki dociskowe murłat na długości wieńca W2; - podstemplować rozbierany wieniec W2 i elektronarzędziami tnąco-wirującymi pasmami rozebrać wieniec; - podeprzeć montaŝowo murłat do czasu wbudowywania belek podporowych murłatu ; - rozebrać mury ścian i nadproŝa; - rozebrać mury fundamentowe do 0,5 ich wysokości i wykonać nasyp wg Poz opisu; - wymurować ściany konstrukcyjne do poziomu nadproŝy, pamiętając o ułoŝeniu w spoinach strzemion do późniejszego połączenia ścian z filarkami oraz wbudowywaniu łączników dylatacyjnych; - wbudować nadproŝa; - realizować dalej prace murarskie do poziomu nadproŝa i wieńców; - zaszalować wieńce; - przygotować i wbudować zbrojenie w wieńcach; - wykonać i wbudować zbrojenie filarków, łącząc je z w/w strzemionami; - wbudować deskowanie filarków;

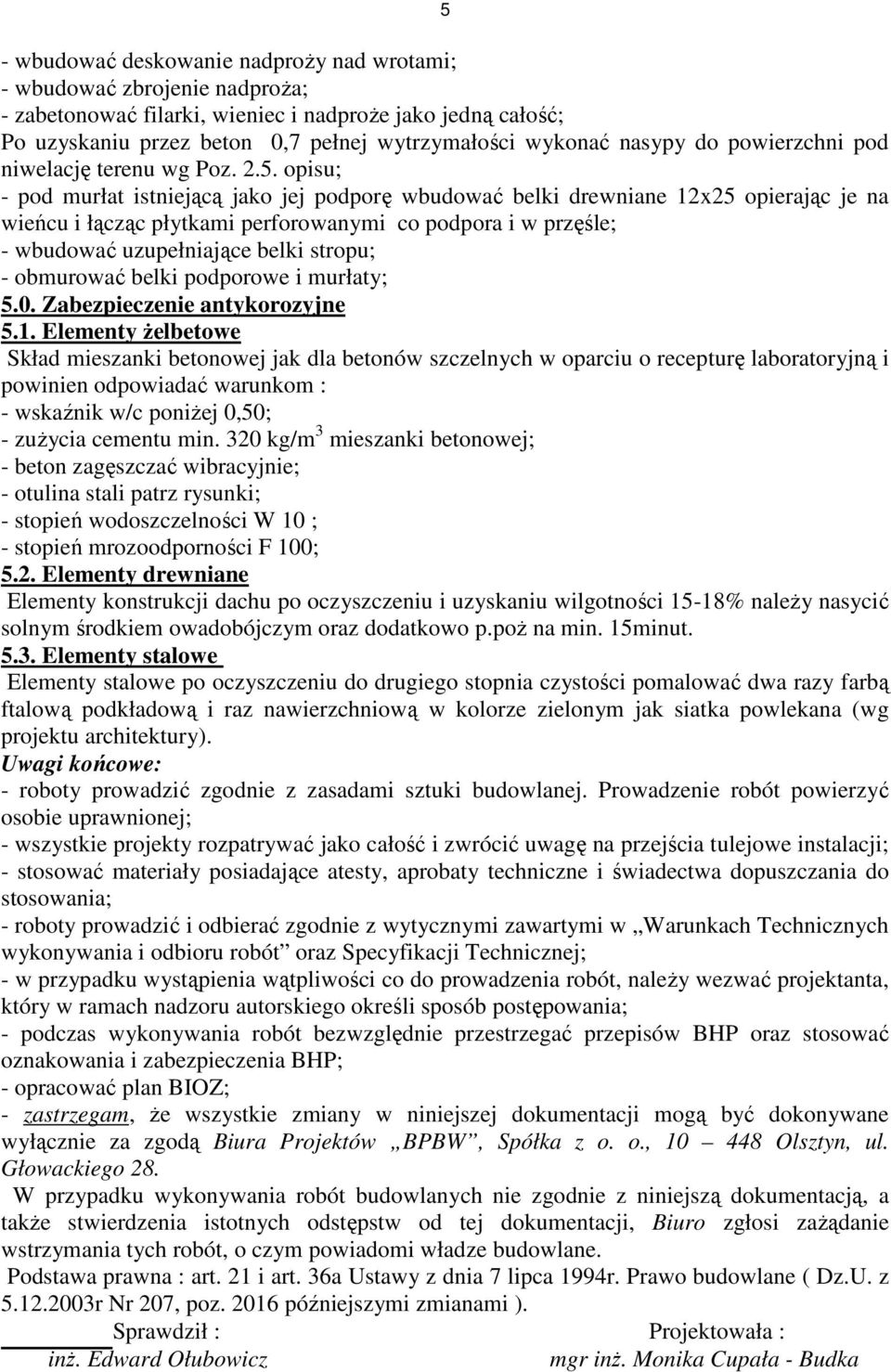

5 5 - wbudować deskowanie nadproŝy nad wrotami; - wbudować zbrojenie nadproŝa; - zabetonować filarki, wieniec i nadproŝe jako jedną całość; Po uzyskaniu przez beton 0,7 pełnej wytrzymałości wykonać nasypy do powierzchni pod niwelację terenu wg Poz opisu; - pod murłat istniejącą jako jej podporę wbudować belki drewniane 12x25 opierając je na wieńcu i łącząc płytkami perforowanymi co podpora i w przęśle; - wbudować uzupełniające belki stropu; - obmurować belki podporowe i murłaty; 5.0. Zabezpieczenie antykorozyjne 5.1. Elementy Ŝelbetowe Skład mieszanki betonowej jak dla betonów szczelnych w oparciu o recepturę laboratoryjną i powinien odpowiadać warunkom : - wskaźnik w/c poniŝej 0,50; - zuŝycia cementu min. 320 kg/m 3 mieszanki betonowej; - beton zagęszczać wibracyjnie; - otulina stali patrz rysunki; - stopień wodoszczelności W 10 ; - stopień mrozoodporności F 100; 5.2. Elementy drewniane Elementy konstrukcji dachu po oczyszczeniu i uzyskaniu wilgotności 15-18% naleŝy nasycić solnym środkiem owadobójczym oraz dodatkowo p.poŝ na min. 15minut Elementy stalowe Elementy stalowe po oczyszczeniu do drugiego stopnia czystości pomalować dwa razy farbą ftalową podkładową i raz nawierzchniową w kolorze zielonym jak siatka powlekana (wg projektu architektury). Uwagi końcowe: - roboty prowadzić zgodnie z zasadami sztuki budowlanej. Prowadzenie robót powierzyć osobie uprawnionej; - wszystkie projekty rozpatrywać jako całość i zwrócić uwagę na przejścia tulejowe instalacji; - stosować materiały posiadające atesty, aprobaty techniczne i świadectwa dopuszczania do stosowania; - roboty prowadzić i odbierać zgodnie z wytycznymi zawartymi w Warunkach Technicznych wykonywania i odbioru robót oraz Specyfikacji Technicznej; - w przypadku wystąpienia wątpliwości co do prowadzenia robót, naleŝy wezwać projektanta, który w ramach nadzoru autorskiego określi sposób postępowania; - podczas wykonywania robót bezwzględnie przestrzegać przepisów BHP oraz stosować oznakowania i zabezpieczenia BHP; - opracować plan BIOZ; - zastrzegam, Ŝe wszystkie zmiany w niniejszej dokumentacji mogą być dokonywane wyłącznie za zgodą Biura Projektów BPBW, Spółka z o. o., Olsztyn, ul. Głowackiego 28. W przypadku wykonywania robót budowlanych nie zgodnie z niniejszą dokumentacją, a takŝe stwierdzenia istotnych odstępstw od tej dokumentacji, Biuro zgłosi zaŝądanie wstrzymania tych robót, o czym powiadomi władze budowlane. Podstawa prawna : art. 21 i art. 36a Ustawy z dnia 7 lipca 1994r. Prawo budowlane ( Dz.U. z r Nr 207, poz późniejszymi zmianami ). Sprawdził : Projektowała : inŝ. Edward Ołubowicz mgr inŝ. Monika Cupała - Budka
