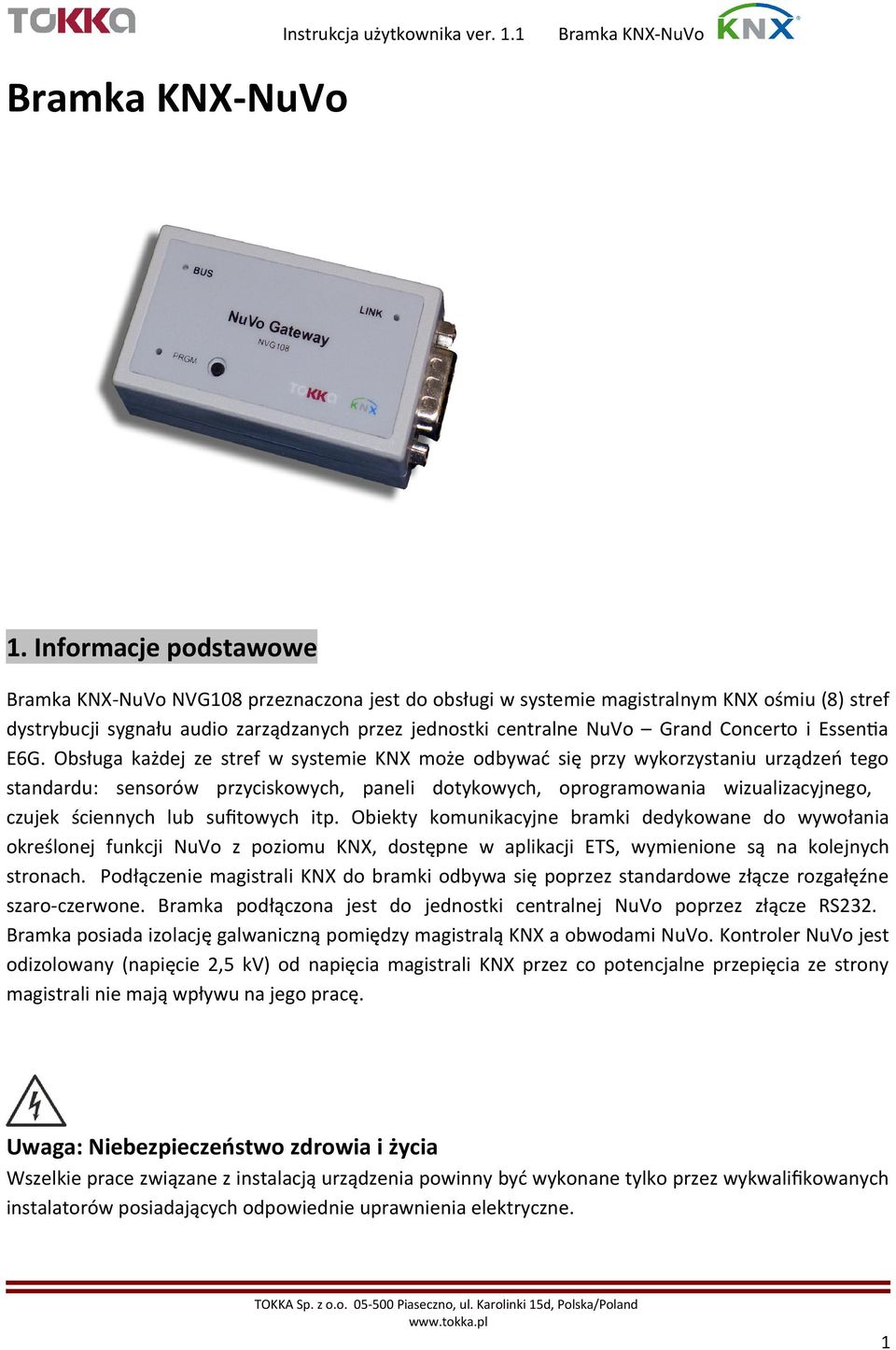

1 1. Informacje podstawowe NVG108 przeznaczona jest do obsługi w systemie magistralnym KNX ośmiu (8) stref dystrybucji sygnału audio zarządzanych przez jednostki centralne NuVo Grand Concerto i Essenta E6G. Obsługa każdej ze stref w systemie KNX może odbywać się przy wykorzystaniu urządzeń tego standardu: sensorów przyciskowych, paneli dotykowych, oprogramowania wizualizacyjnego, czujek ściennych lub suftowych itp. Obiekty komunikacyjne bramki dedykowane do wywołania określonej funkcji NuVo z poziomu KNX, dostępne w aplikacji ETS, wymienione są na kolejnych stronach. Podłączenie magistrali KNX do bramki odbywa się poprzez standardowe złącze rozgałęźne szaro-czerwone. Bramka podłączona jest do jednostki centralnej NuVo poprzez złącze RS232. Bramka posiada izolację galwaniczną pomiędzy magistralą KNX a obwodami NuVo. Kontroler NuVo jest odizolowany (napięcie 2,5 kv) od napięcia magistrali KNX przez co potencjalne przepięcia ze strony magistrali nie mają wpływu na jego pracę. Uwaga: Niebezpieczeństwo zdrowia i życia Wszelkie prace związane z instalacją urządzenia powinny być wykonane tylko przez wykwalifkowanych instalatorów posiadających odpowiednie uprawnienia elektryczne. 1

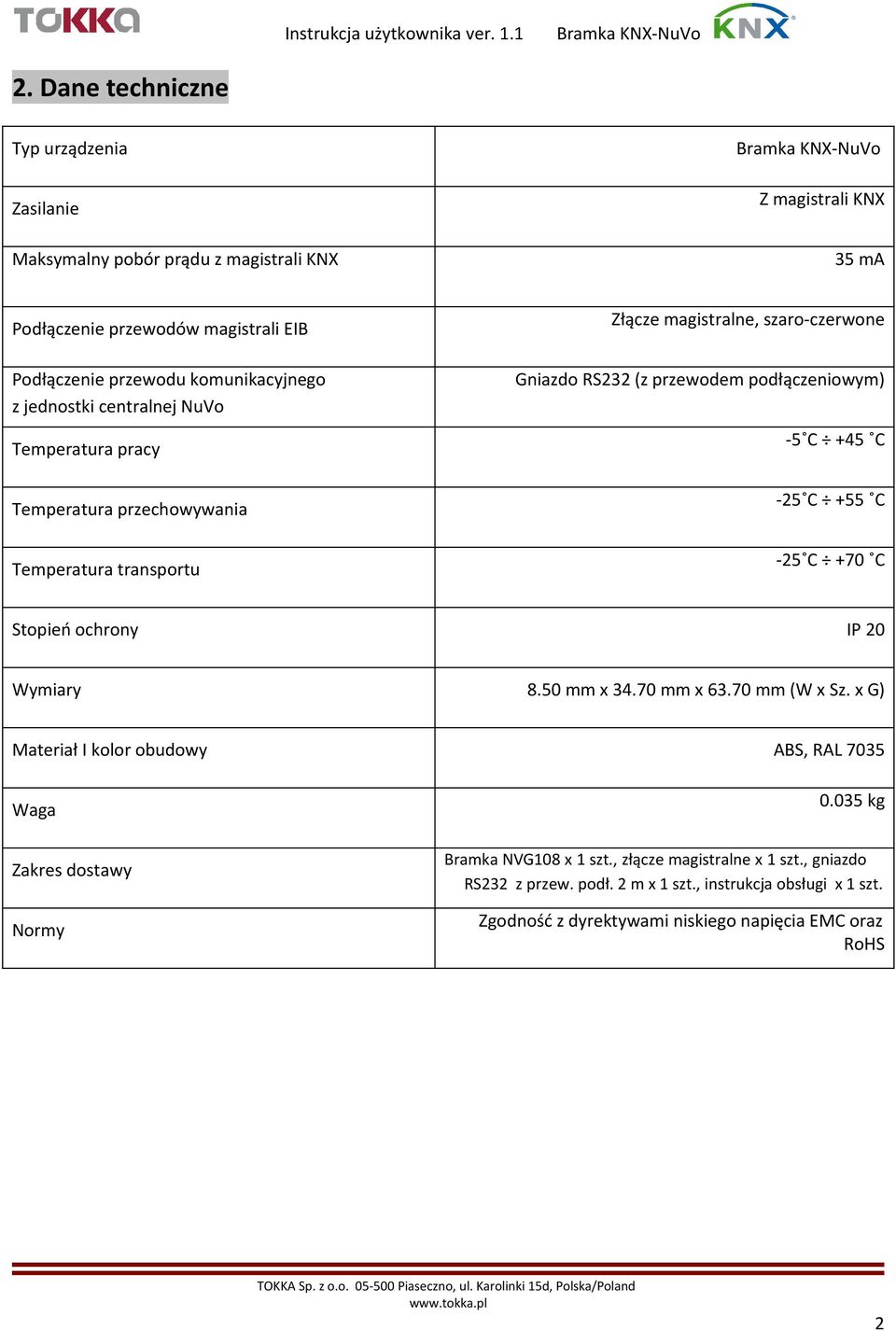

2 2. Dane techniczne Typ urządzenia Zasilanie Maksymalny pobór prądu z magistrali KNX Z magistrali KNX 35 ma Podłączenie przewodów magistrali EIB Podłączenie przewodu komunikacyjnego z jednostki centralnej NuVo Temperatura pracy Temperatura przechowywania Temperatura transportu Złącze magistralne, szaro-czerwone Gniazdo RS232 (z przewodem podłączeniowym) -5 C +45 C -25 C +55 C -25 C +70 C Stopień ochrony IP 20 Wymiary 8.50 mm x mm x mm (W x Sz. x G) Materiał I kolor obudowy ABS, RAL 7035 Waga Zakres dostawy Normy kg Bramka NVG108 x 1 szt., złącze magistralne x 1 szt., gniazdo RS232 z przew. podł. 2 m x 1 szt., instrukcja obsługi x 1 szt. Zgodność z dyrektywami niskiego napięcia EMC oraz RoHS 2

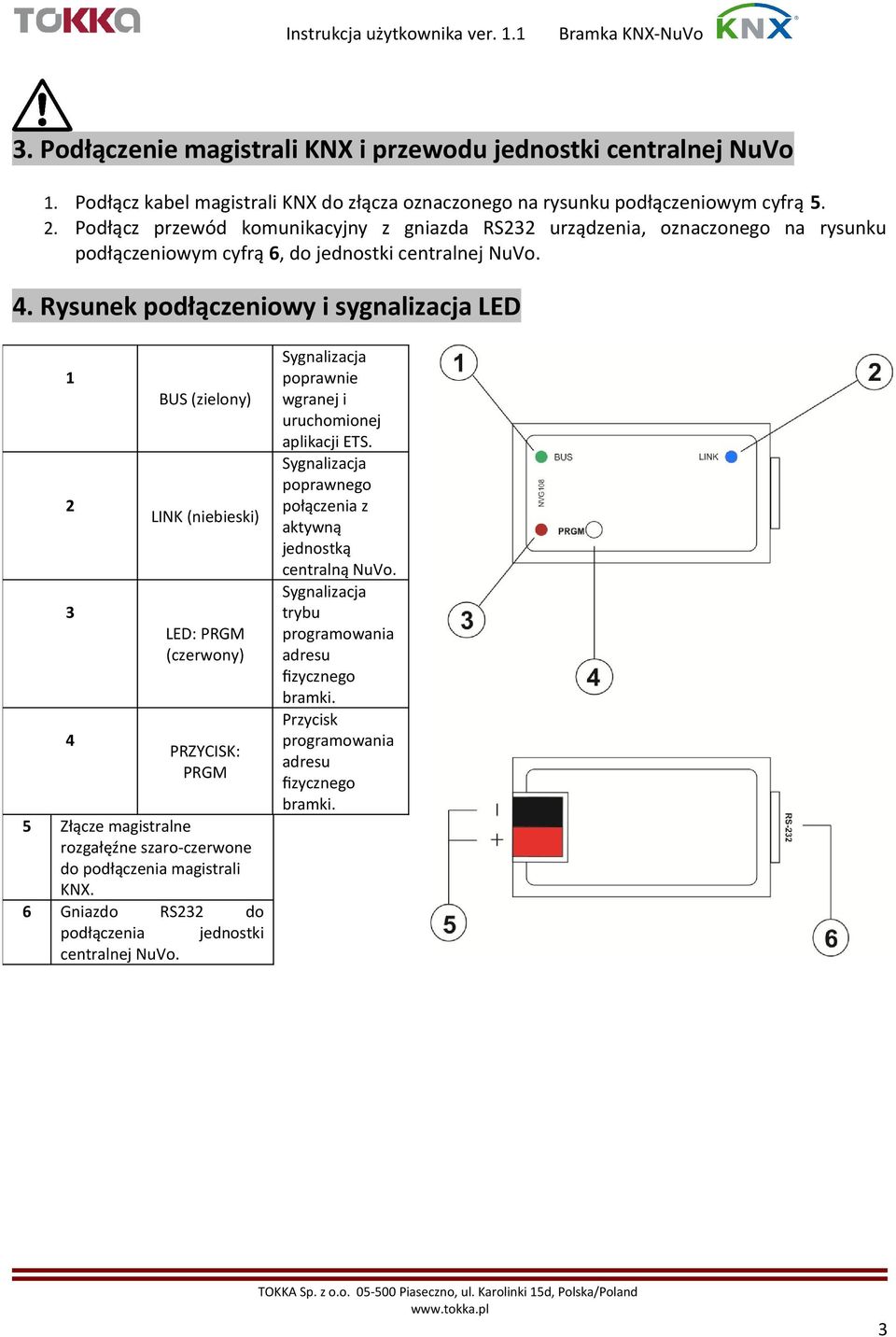

3 3. Podłączenie magistrali KNX i przewodu jednostki centralnej NuVo 1. Podłącz kabel magistrali KNX do złącza oznaczonego na rysunku podłączeniowym cyfrą Podłącz przewód komunikacyjny z gniazda RS232 urządzenia, oznaczonego na rysunku podłączeniowym cyfrą 6, do jednostki centralnej NuVo. 4. Rysunek podłączeniowy i sygnalizacja LED BUS (zielony) LINK (niebieski) LED: PRGM (czerwony) PRZYCISK: PRGM 5 Złącze magistralne rozgałęźne szaro-czerwone do podłączenia magistrali KNX. 6 Gniazdo RS232 do podłączenia jednostki centralnej NuVo. Sygnalizacja poprawnie wgranej i uruchomionej aplikacji ETS. Sygnalizacja poprawnego połączenia z aktywną jednostką centralną NuVo. Sygnalizacja trybu programowania adresu fzycznego bramki. Przycisk programowania adresu fzycznego bramki. 3

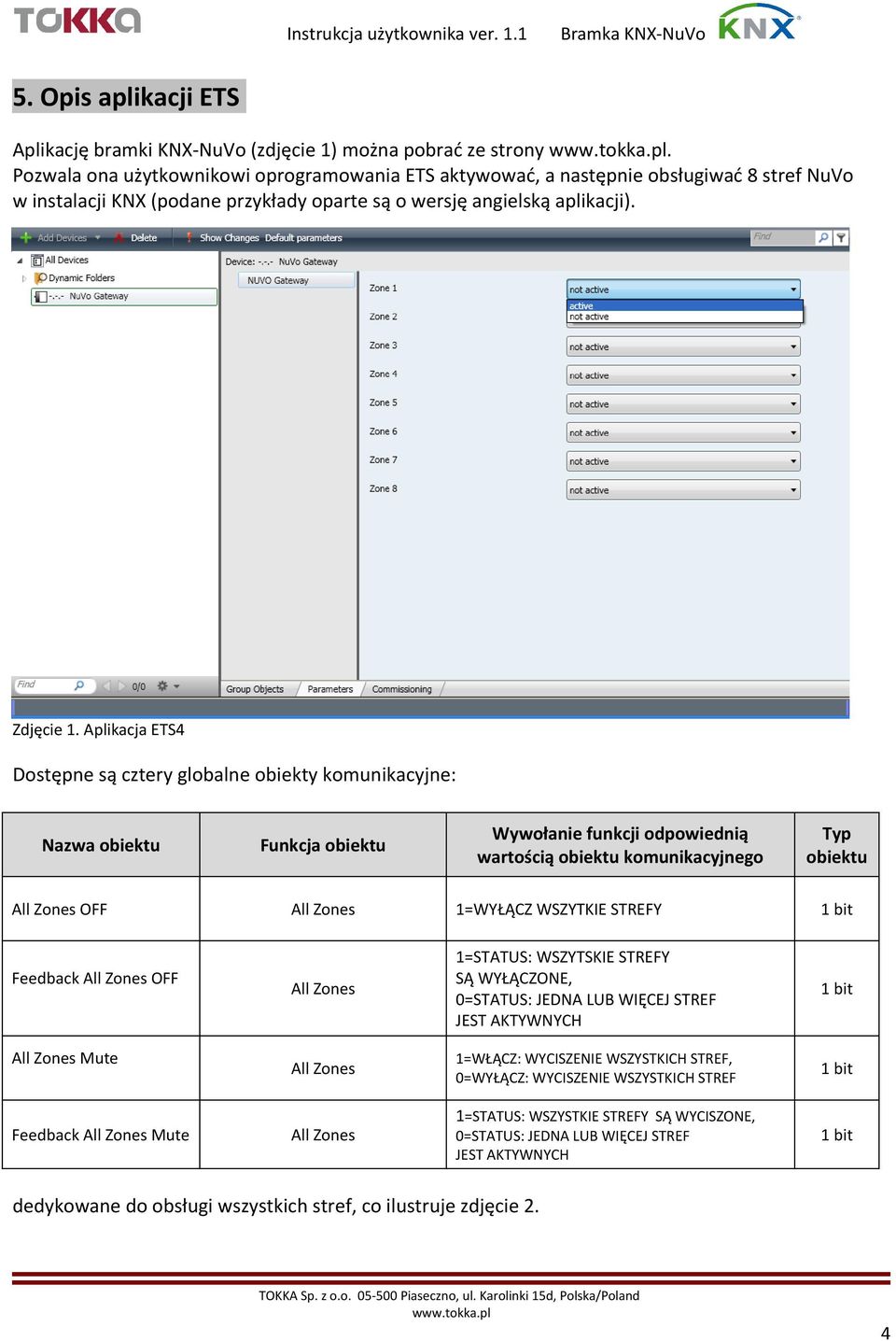

4 5. Opis aplikacji ETS Aplikację bramki KNX-NuVo (zdjęcie 1) można pobrać ze strony. Pozwala ona użytkownikowi oprogramowania ETS aktywować, a następnie obsługiwać 8 stref NuVo w instalacji KNX (podane przykłady oparte są o wersję angielską aplikacji). Zdjęcie 1. Aplikacja ETS4 Dostępne są cztery globalne obiekty komunikacyjne: Nazwa obiektu Funkcja obiektu Wywołanie funkcji odpowiednią wartością obiektu komunikacyjnego Typ obiektu All Zones OFF All Zones 1=WYŁĄCZ WSZYTKIE STREFY Feedback All Zones OFF All Zones 1=STATUS: WSZYTSKIE STREFY SĄ WYŁĄCZONE, 0=STATUS: JEDNA LUB WIĘCEJ STREF JEST AKTYWNYCH All Zones Mute All Zones 1=WŁĄCZ: WYCISZENIE WSZYSTKICH STREF, 0=WYŁĄCZ: WYCISZENIE WSZYSTKICH STREF Feedback All Zones Mute All Zones 1=STATUS: WSZYSTKIE STREFY SĄ WYCISZONE, 0=STATUS: JEDNA LUB WIĘCEJ STREF JEST AKTYWNYCH dedykowane do obsługi wszystkich stref, co ilustruje zdjęcie 2. 4

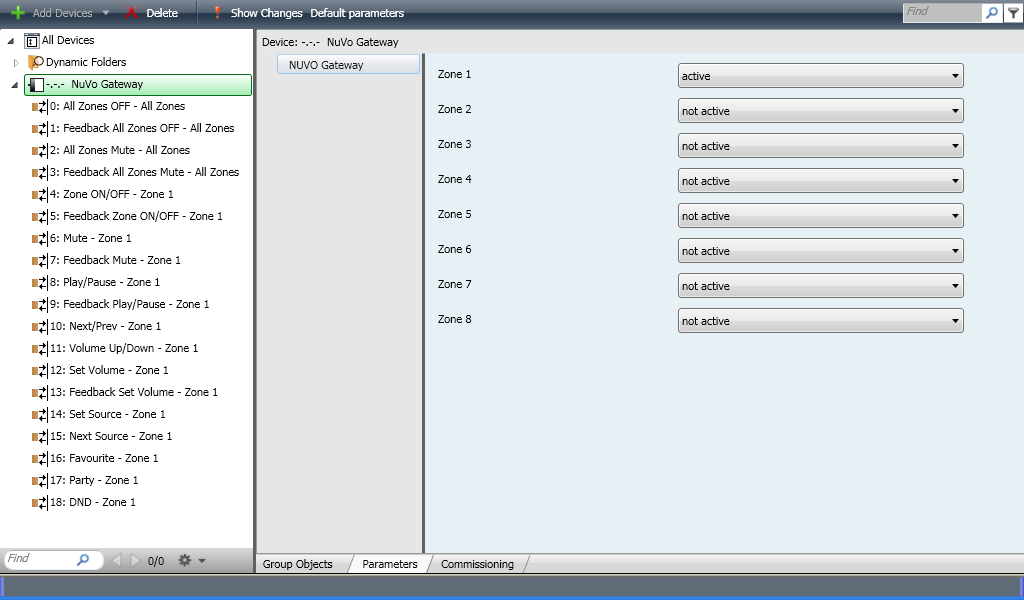

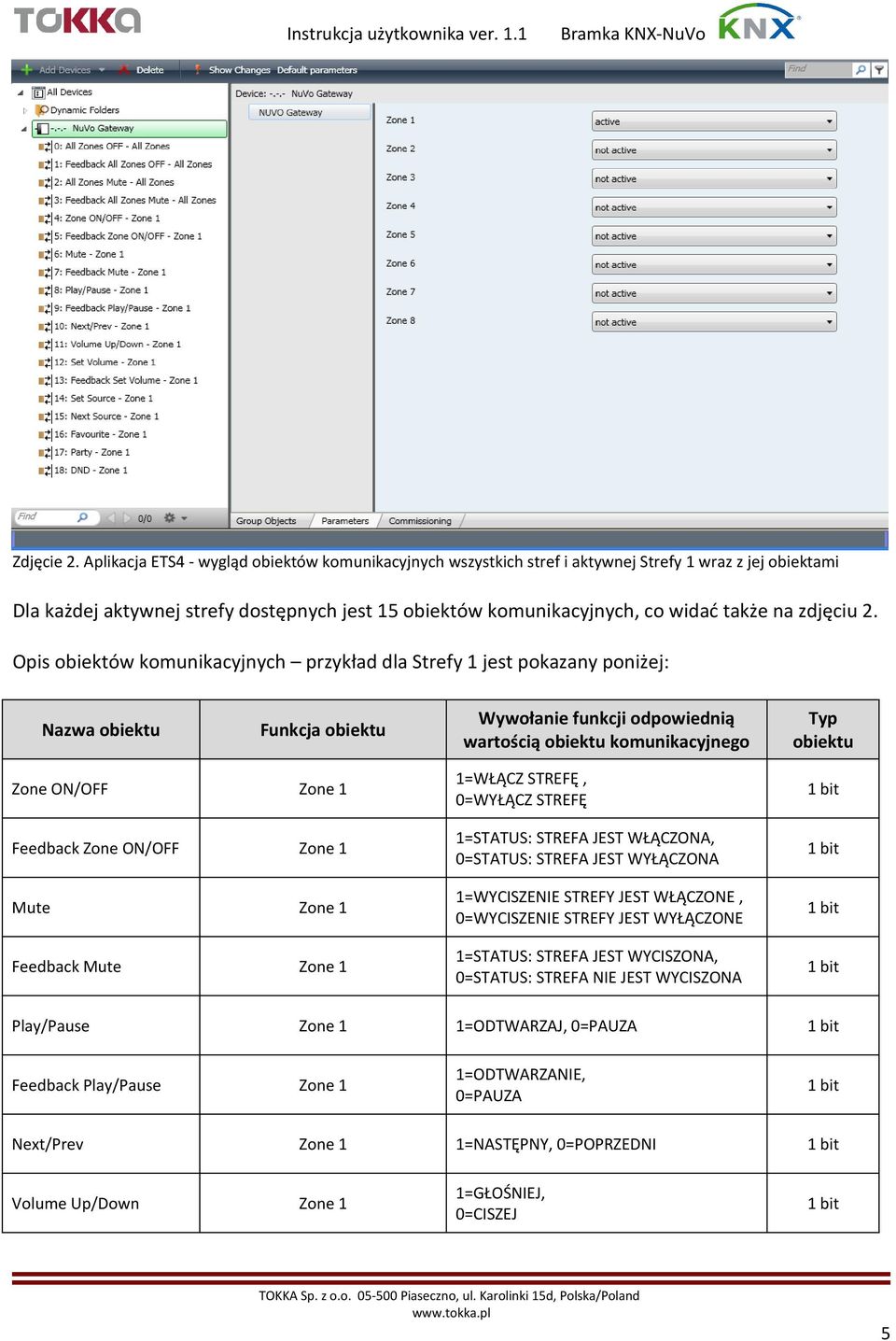

5 Zdjęcie 2. Aplikacja ETS4 - wygląd obiektów komunikacyjnych wszystkich stref i aktywnej Strefy 1 wraz z jej obiektami Dla każdej aktywnej strefy dostępnych jest 15 obiektów komunikacyjnych, co widać także na zdjęciu 2. Opis obiektów komunikacyjnych przykład dla Strefy 1 jest pokazany poniżej: Nazwa obiektu Funkcja obiektu Wywołanie funkcji odpowiednią wartością obiektu komunikacyjnego Typ obiektu Zone ON/OFF Zone 1 Feedback Zone ON/OFF Zone 1 Mute Zone 1 Feedback Mute Zone 1 1=WŁĄCZ STREFĘ, 0=WYŁĄCZ STREFĘ 1=STATUS: STREFA JEST WŁĄCZONA, 0=STATUS: STREFA JEST WYŁĄCZONA 1=WYCISZENIE STREFY JEST WŁĄCZONE, 0=WYCISZENIE STREFY JEST WYŁĄCZONE 1=STATUS: STREFA JEST WYCISZONA, 0=STATUS: STREFA NIE JEST WYCISZONA Play/Pause Zone 1 1=ODTWARZAJ, 0=PAUZA Feedback Play/Pause Zone 1 1=ODTWARZANIE, 0=PAUZA Next/Prev Zone 1 1=NASTĘPNY, 0=POPRZEDNI Volume Up/Down Zone 1 1=GŁOŚNIEJ, 0=CISZEJ 5

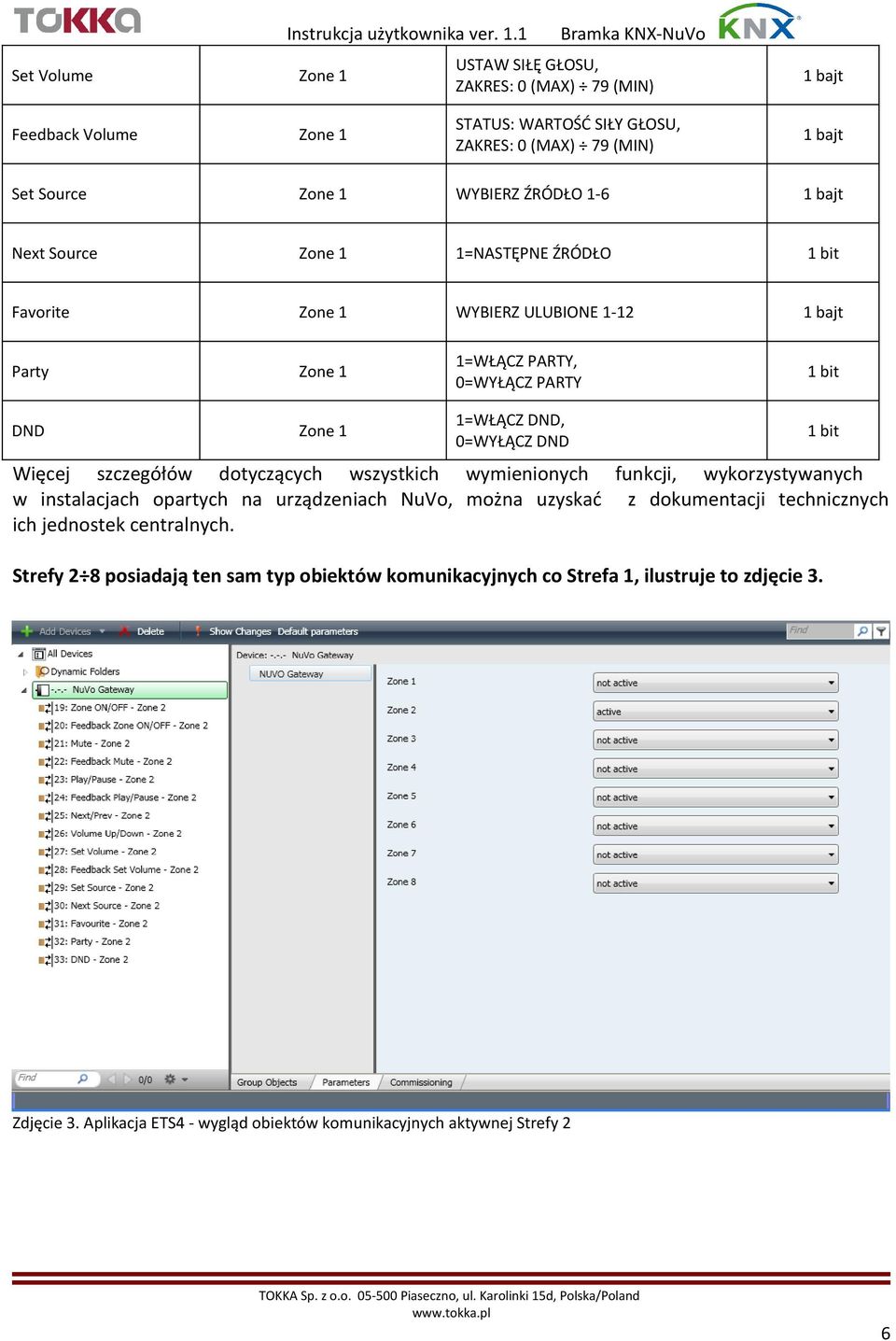

6 Set Volume Zone 1 Instrukcja użytkownika ver. 1.1 USTAW SIŁĘ GŁOSU, ZAKRES: 0 (MAX) 79 (MIN) 1 bajt Feedback Volume Zone 1 STATUS: WARTOŚĆ SIŁY GŁOSU, ZAKRES: 0 (MAX) 79 (MIN) 1 bajt Set Source Zone 1 WYBIERZ ŹRÓDŁO bajt Next Source Zone 1 1=NASTĘPNE ŹRÓDŁO Favorite Zone 1 WYBIERZ ULUBIONE bajt Party Zone 1 1=WŁĄCZ PARTY, 0=WYŁĄCZ PARTY DND Zone 1 1=WŁĄCZ DND, 0=WYŁĄCZ DND Więcej szczegółów dotyczących wszystkich wymienionych funkcji, wykorzystywanych w instalacjach opartych na urządzeniach NuVo, można uzyskać z dokumentacji technicznych ich jednostek centralnych. Strefy 2 8 posiadają ten sam typ obiektów komunikacyjnych co Strefa 1, ilustruje to zdjęcie 3. Zdjęcie 3. Aplikacja ETS4 - wygląd obiektów komunikacyjnych aktywnej Strefy 2 6

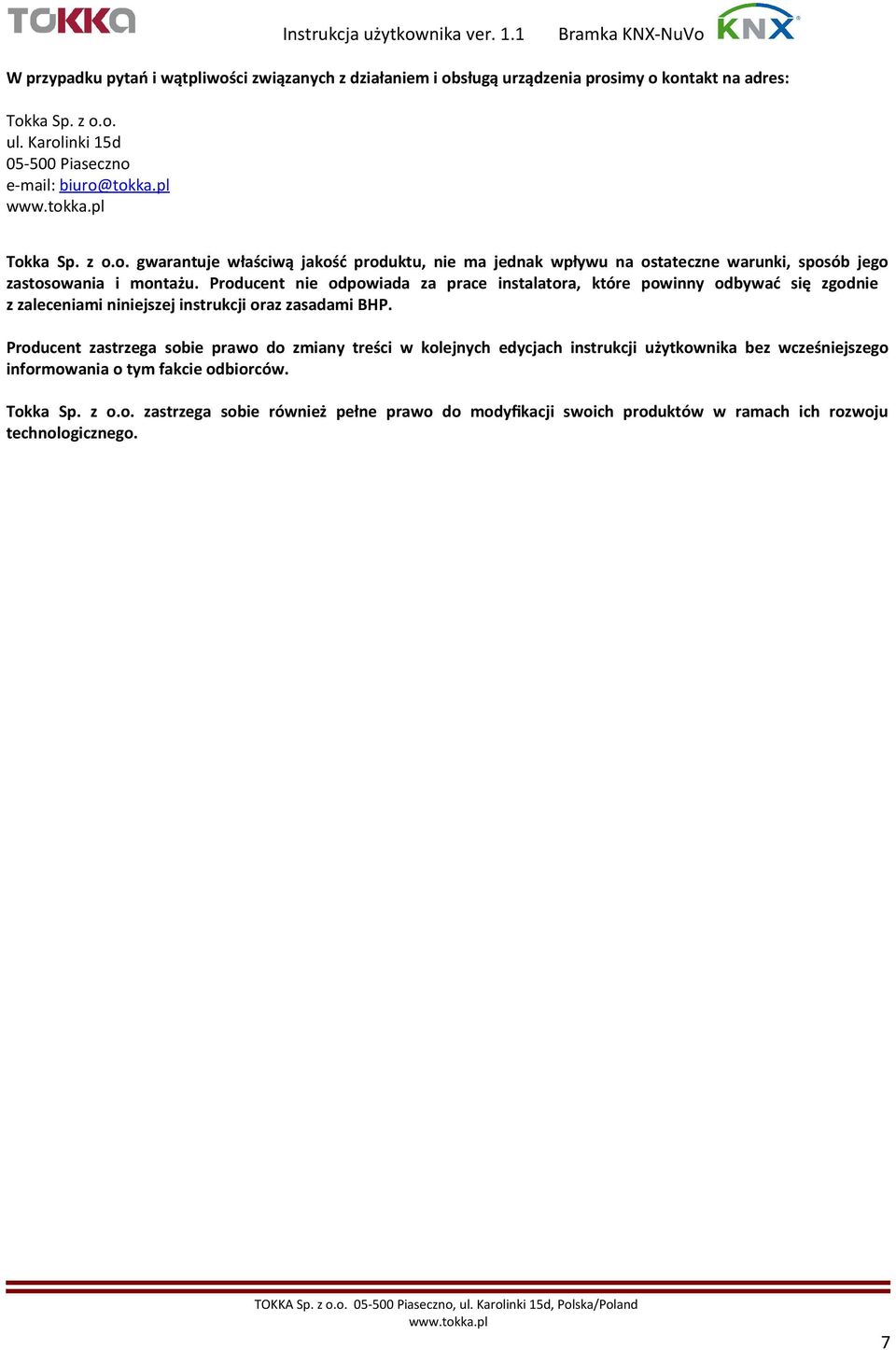

7 W przypadku pytań i wątpliwości związanych z działaniem i obsługą urządzenia prosimy o kontakt na adres: Tokka Sp. z o.o. ul. Karolinki 15d Piaseczno biuro@tokka.pl Tokka Sp. z o.o. gwarantuje właściwą jakość produktu, nie ma jednak wpływu na ostateczne warunki, sposób jego zastosowania i montażu. Producent nie odpowiada za prace instalatora, które powinny odbywać się zgodnie z zaleceniami niniejszej instrukcji oraz zasadami BHP. Producent zastrzega sobie prawo do zmiany treści w kolejnych edycjach instrukcji użytkownika bez wcześniejszego informowania o tym fakcie odbiorców. Tokka Sp. z o.o. zastrzega sobie również pełne prawo do modyfkacji swoich produktów w ramach ich rozwoju technologicznego. 7
