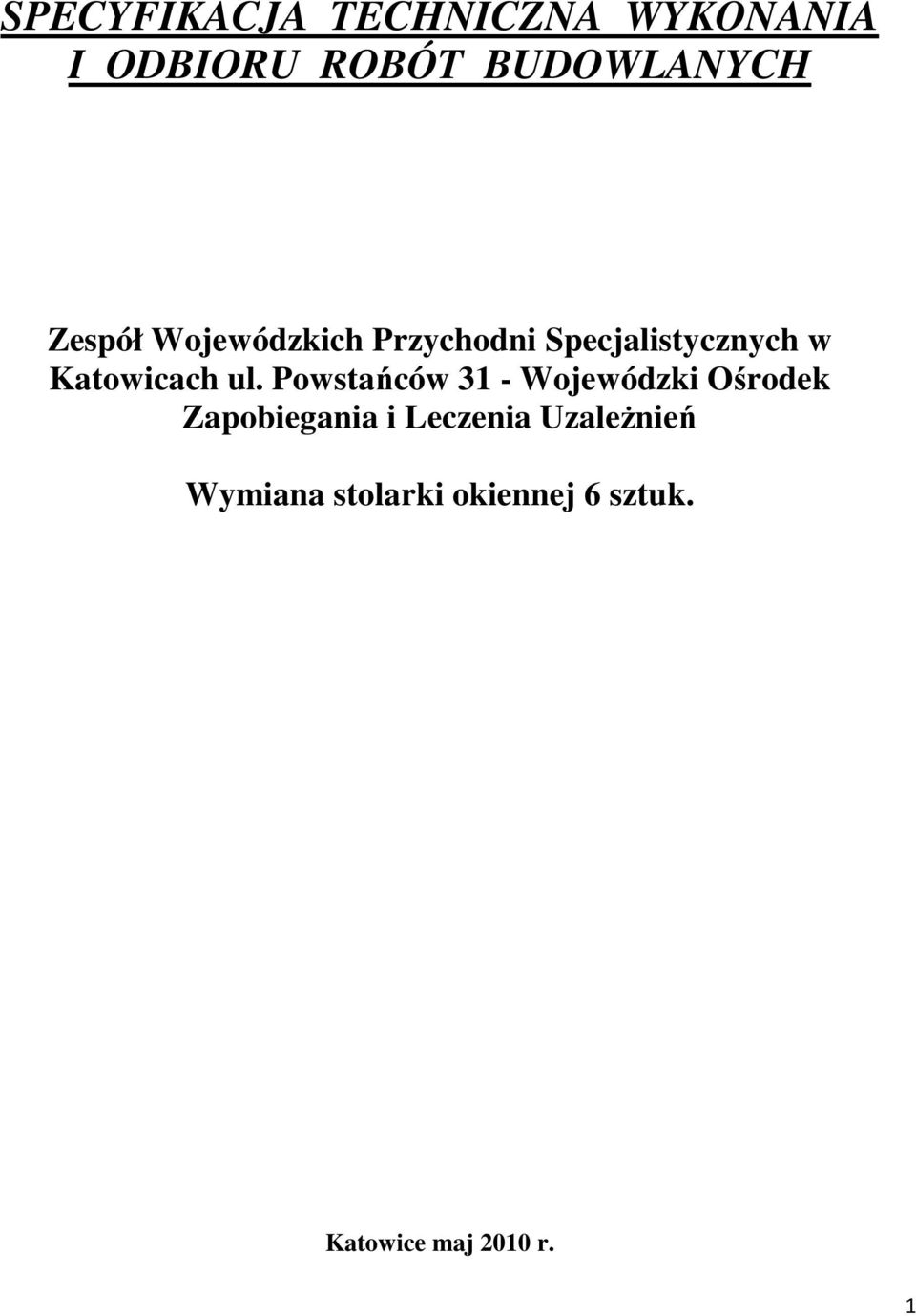

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Zespół Wojewódzkich Przychodni Specjalistycznych w Katowicach ul. Powstańców 31 - Wojewódzki Ośrodek Zapobiegania i Leczenia UzaleŜnień Wymiana stolarki okiennej 6 sztuk. Katowice maj 2010 r. 1

2 I. Część ogólna 1.0 Metryka : 1.1 Nazwa zamówienia: wymiana stolarki okiennej w ZWPS Katowice Wojewódzki Ośrodek Zapobiegania i Leczenia UzaleŜnień. 1.2 Adres inwestycji : Katowice ul. Powstańców Inwestor: Zespół Wojewódzkich Przychodni Specjalistycznych w Katowicach 1.4 Stadium opracowania: specyfikacja techniczna wykonania i odbioru robót budowlanych. 2.0 Podstawa opracowania: Zlecenie Inwestora. 3.0 Przedmiot robót budowlanych: Wymiana okien drewnianych: CPV , obróbka tynkarska wokół okien CPV , malowanie po osadzeniu okien ościeŝy CPV , wymiana parapetów, 4.0 Opis stanu technicznego stolarki: Budynek przychodni od ul. Lompy w części w której naleŝy wymieni stolarkę pochodzi z okresu międzywojennego. Obiekt wpisany do rejestru zabytków. Stan techniczny okien przeznaczonych do wymiany jest zły. 5.0 Lokalizacja Budynek Zespołu Przychodni Specjalistycznych znajduje się w Katowicach przy ul. Powstańców Opis terenu: Teren, na którym zlokalizowany jest budynek oraz teren placów parkingowych, stanowiący potencjalny teren dostaw materiałów budowlanych, naleŝy do Inwestora, a zatem nie występują Ŝadne kolizje z terenami naleŝącymi do osób trzecich. Wjazd na ten teren placów od strony ul. Rybnickiej i Lompy. Brama wjazdowa od ul. Rybnickiej nie ogranicza moŝliwość wjazdu samochodom cięŝarowym. 6. Zabezpieczenie terenu budowy: Teren robót naleŝy wygrodzić i oznaczyć taśmą ostrzegawczą. Wygrodzić miejsce do składowania materiałów budowlanych oraz teren na odpady lub wywozić na bieŝąco. Po zakończeniu prac teren oczyścić. Przy realizacji obiektów obowiązuje Rozporządzenie Min. Infrastruktury z dn w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. Ust. Nr 47 z 2003 r. poz. 401). 7. Prace wstępne: - Zabezpieczenie terenu budowy j.w. - W miejscach niezbędnych naleŝy załoŝyć lokalne rusztowania (Nr wg CPV ): 8.0 Wymiana stolarki: Istniejącą stolarkę naleŝy usunąć, w to miejsce osadzić nowe okna drewniane jednoskrzydłowe o wymiarach 1150x800 3 sztuki z imitacją słupka pionowego o szerokości ramy ok. 8 cm i szprosem naszybowym jako istniejący o szerokości ok. 2,4 cm oraz 3 sztuki okien dwudzielnych o wymiarach 1400x1150. Stolarka malowana w kolorze białym, okucia typowe rozwieralno-uchylne Szklenie zest. Szyb TERMOFLOAT. o wsp. U = 1.0 W/m2K (wsp. okna 1,7 W/m2K), dźwiękoszczelność szyby 32 db, szyby przyciemniane - Parapety wewnętrzne z konglomeratu białe - Parapety zewnętrzne bez zmian, uszczelnić okna od strony zewnętrznej, taśmą rozpręŝną izolacyjną, a następnie wypełnić masą kauczukową w kolorze elewacji 8.1 Zakres prac Zakres prac dotyczy wymiany starych zniszczonych okien drewnianych skrzynkowych, na nowe drewniane zespolone z tarcicy klejonej trójwarstwowo szklonych szkłem termofloat. 2

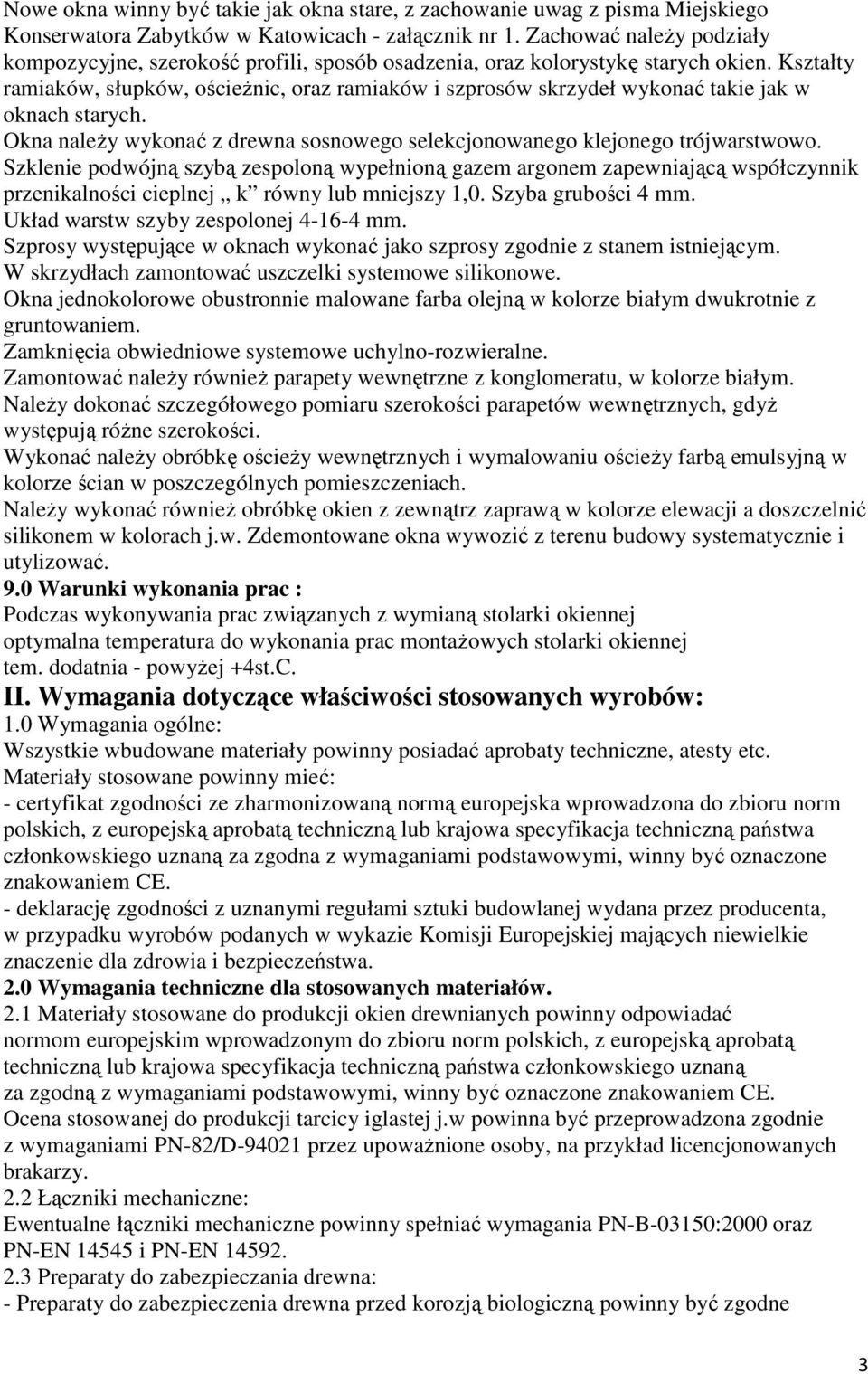

3 Nowe okna winny być takie jak okna stare, z zachowanie uwag z pisma Miejskiego Konserwatora Zabytków w Katowicach - załącznik nr 1. Zachować naleŝy podziały kompozycyjne, szerokość profili, sposób osadzenia, oraz kolorystykę starych okien. Kształty ramiaków, słupków, ościeŝnic, oraz ramiaków i szprosów skrzydeł wykonać takie jak w oknach starych. Okna naleŝy wykonać z drewna sosnowego selekcjonowanego klejonego trójwarstwowo. Szklenie podwójną szybą zespoloną wypełnioną gazem argonem zapewniającą współczynnik przenikalności cieplnej k równy lub mniejszy 1,0. Szyba grubości 4 mm. Układ warstw szyby zespolonej mm. Szprosy występujące w oknach wykonać jako szprosy zgodnie z stanem istniejącym. W skrzydłach zamontować uszczelki systemowe silikonowe. Okna jednokolorowe obustronnie malowane farba olejną w kolorze białym dwukrotnie z gruntowaniem. Zamknięcia obwiedniowe systemowe uchylno-rozwieralne. Zamontować naleŝy równieŝ parapety wewnętrzne z konglomeratu, w kolorze białym. NaleŜy dokonać szczegółowego pomiaru szerokości parapetów wewnętrznych, gdyŝ występują róŝne szerokości. Wykonać naleŝy obróbkę ościeŝy wewnętrznych i wymalowaniu ościeŝy farbą emulsyjną w kolorze ścian w poszczególnych pomieszczeniach. NaleŜy wykonać równieŝ obróbkę okien z zewnątrz zaprawą w kolorze elewacji a doszczelnić silikonem w kolorach j.w. Zdemontowane okna wywozić z terenu budowy systematycznie i utylizować. 9.0 Warunki wykonania prac : Podczas wykonywania prac związanych z wymianą stolarki okiennej optymalna temperatura do wykonania prac montaŝowych stolarki okiennej tem. dodatnia - powyŝej +4st.C. II. Wymagania dotyczące właściwości stosowanych wyrobów: 1.0 Wymagania ogólne: Wszystkie wbudowane materiały powinny posiadać aprobaty techniczne, atesty etc. Materiały stosowane powinny mieć: - certyfikat zgodności ze zharmonizowaną normą europejska wprowadzona do zbioru norm polskich, z europejską aprobatą techniczną lub krajowa specyfikacja techniczną państwa członkowskiego uznaną za zgodna z wymaganiami podstawowymi, winny być oznaczone znakowaniem CE. - deklarację zgodności z uznanymi regułami sztuki budowlanej wydana przez producenta, w przypadku wyrobów podanych w wykazie Komisji Europejskiej mających niewielkie znaczenie dla zdrowia i bezpieczeństwa. 2.0 Wymagania techniczne dla stosowanych materiałów. 2.1 Materiały stosowane do produkcji okien drewnianych powinny odpowiadać normom europejskim wprowadzonym do zbioru norm polskich, z europejską aprobatą techniczną lub krajowa specyfikacja techniczną państwa członkowskiego uznaną za zgodną z wymaganiami podstawowymi, winny być oznaczone znakowaniem CE. Ocena stosowanej do produkcji tarcicy iglastej j.w powinna być przeprowadzona zgodnie z wymaganiami PN-82/D przez upowaŝnione osoby, na przykład licencjonowanych brakarzy. 2.2 Łączniki mechaniczne: Ewentualne łączniki mechaniczne powinny spełniać wymagania PN-B-03150:2000 oraz PN-EN i PN-EN Preparaty do zabezpieczania drewna: - Preparaty do zabezpieczenia drewna przed korozją biologiczną powinny być zgodne 3

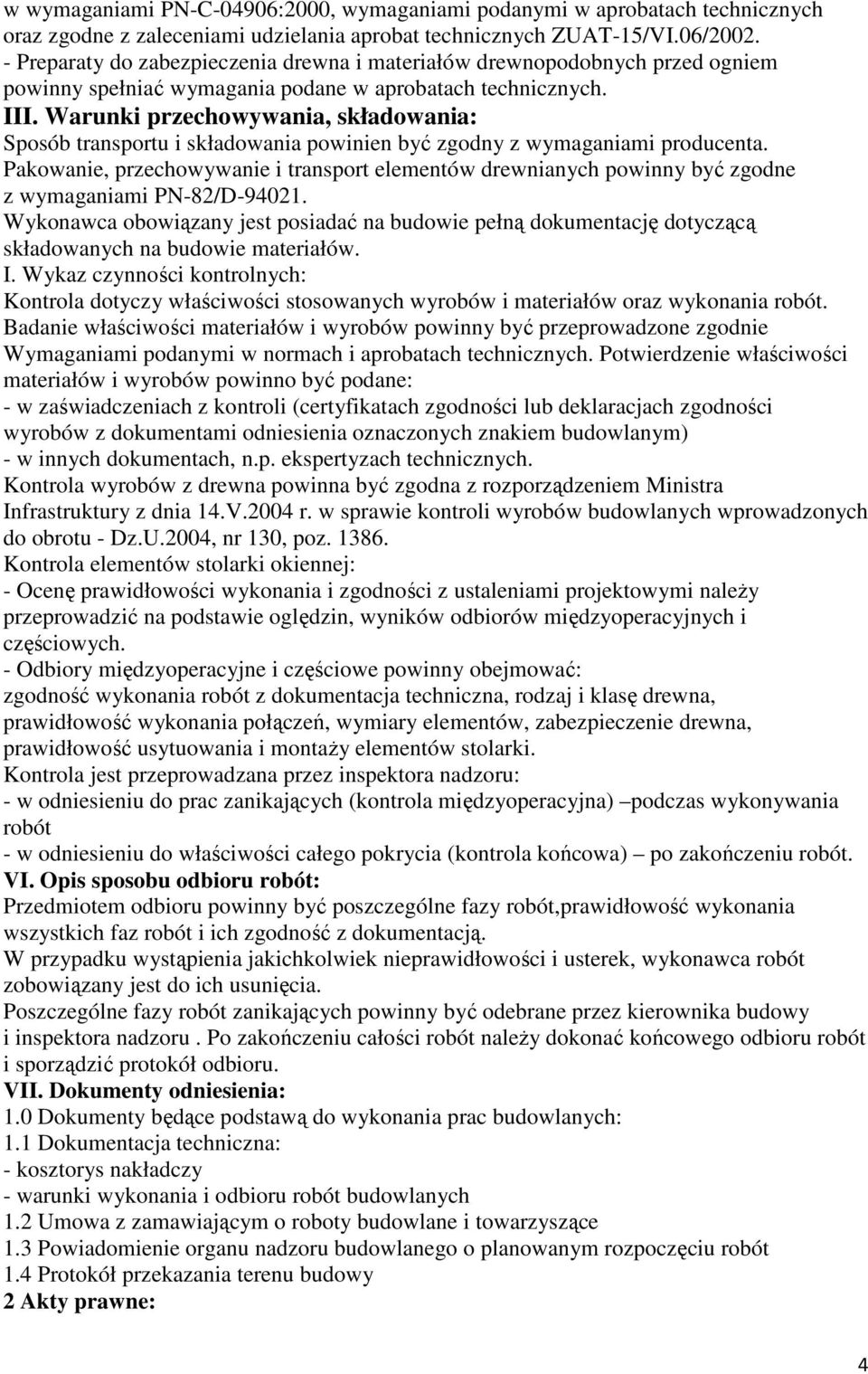

4 w wymaganiami PN-C-04906:2000, wymaganiami podanymi w aprobatach technicznych oraz zgodne z zaleceniami udzielania aprobat technicznych ZUAT-15/VI.06/ Preparaty do zabezpieczenia drewna i materiałów drewnopodobnych przed ogniem powinny spełniać wymagania podane w aprobatach technicznych. III. Warunki przechowywania, składowania: Sposób transportu i składowania powinien być zgodny z wymaganiami producenta. Pakowanie, przechowywanie i transport elementów drewnianych powinny być zgodne z wymaganiami PN-82/D Wykonawca obowiązany jest posiadać na budowie pełną dokumentację dotyczącą składowanych na budowie materiałów. I. Wykaz czynności kontrolnych: Kontrola dotyczy właściwości stosowanych wyrobów i materiałów oraz wykonania robót. Badanie właściwości materiałów i wyrobów powinny być przeprowadzone zgodnie Wymaganiami podanymi w normach i aprobatach technicznych. Potwierdzenie właściwości materiałów i wyrobów powinno być podane: - w zaświadczeniach z kontroli (certyfikatach zgodności lub deklaracjach zgodności wyrobów z dokumentami odniesienia oznaczonych znakiem budowlanym) - w innych dokumentach, n.p. ekspertyzach technicznych. Kontrola wyrobów z drewna powinna być zgodna z rozporządzeniem Ministra Infrastruktury z dnia 14.V.2004 r. w sprawie kontroli wyrobów budowlanych wprowadzonych do obrotu - Dz.U.2004, nr 130, poz Kontrola elementów stolarki okiennej: - Ocenę prawidłowości wykonania i zgodności z ustaleniami projektowymi naleŝy przeprowadzić na podstawie oględzin, wyników odbiorów międzyoperacyjnych i częściowych. - Odbiory międzyoperacyjne i częściowe powinny obejmować: zgodność wykonania robót z dokumentacja techniczna, rodzaj i klasę drewna, prawidłowość wykonania połączeń, wymiary elementów, zabezpieczenie drewna, prawidłowość usytuowania i montaŝy elementów stolarki. Kontrola jest przeprowadzana przez inspektora nadzoru: - w odniesieniu do prac zanikających (kontrola międzyoperacyjna) podczas wykonywania robót - w odniesieniu do właściwości całego pokrycia (kontrola końcowa) po zakończeniu robót. VI. Opis sposobu odbioru robót: Przedmiotem odbioru powinny być poszczególne fazy robót,prawidłowość wykonania wszystkich faz robót i ich zgodność z dokumentacją. W przypadku wystąpienia jakichkolwiek nieprawidłowości i usterek, wykonawca robót zobowiązany jest do ich usunięcia. Poszczególne fazy robót zanikających powinny być odebrane przez kierownika budowy i inspektora nadzoru. Po zakończeniu całości robót naleŝy dokonać końcowego odbioru robót i sporządzić protokół odbioru. VII. Dokumenty odniesienia: 1.0 Dokumenty będące podstawą do wykonania prac budowlanych: 1.1 Dokumentacja techniczna: - kosztorys nakładczy - warunki wykonania i odbioru robót budowlanych 1.2 Umowa z zamawiającym o roboty budowlane i towarzyszące 1.3 Powiadomienie organu nadzoru budowlanego o planowanym rozpoczęciu robót 1.4 Protokół przekazania terenu budowy 2 Akty prawne: 4

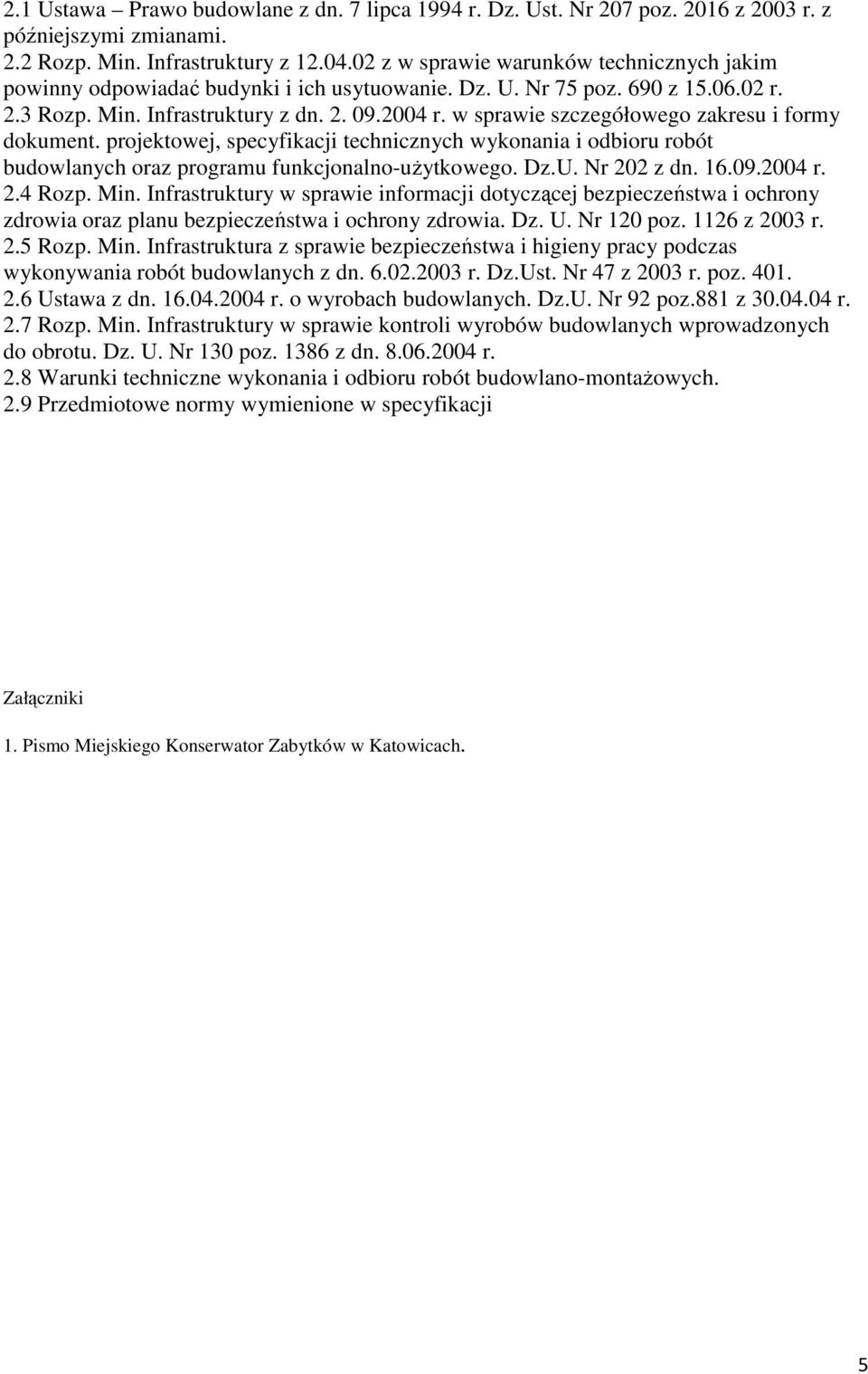

5 2.1 Ustawa Prawo budowlane z dn. 7 lipca 1994 r. Dz. Ust. Nr 207 poz z 2003 r. z późniejszymi zmianami. 2.2 Rozp. Min. Infrastruktury z z w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. Nr 75 poz. 690 z r. 2.3 Rozp. Min. Infrastruktury z dn r. w sprawie szczegółowego zakresu i formy dokument. projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego. Dz.U. Nr 202 z dn r. 2.4 Rozp. Min. Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Dz. U. Nr 120 poz z 2003 r. 2.5 Rozp. Min. Infrastruktura z sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych z dn r. Dz.Ust. Nr 47 z 2003 r. poz Ustawa z dn r. o wyrobach budowlanych. Dz.U. Nr 92 poz.881 z r. 2.7 Rozp. Min. Infrastruktury w sprawie kontroli wyrobów budowlanych wprowadzonych do obrotu. Dz. U. Nr 130 poz z dn r. 2.8 Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych. 2.9 Przedmiotowe normy wymienione w specyfikacji Załączniki 1. Pismo Miejskiego Konserwator Zabytków w Katowicach. 5
