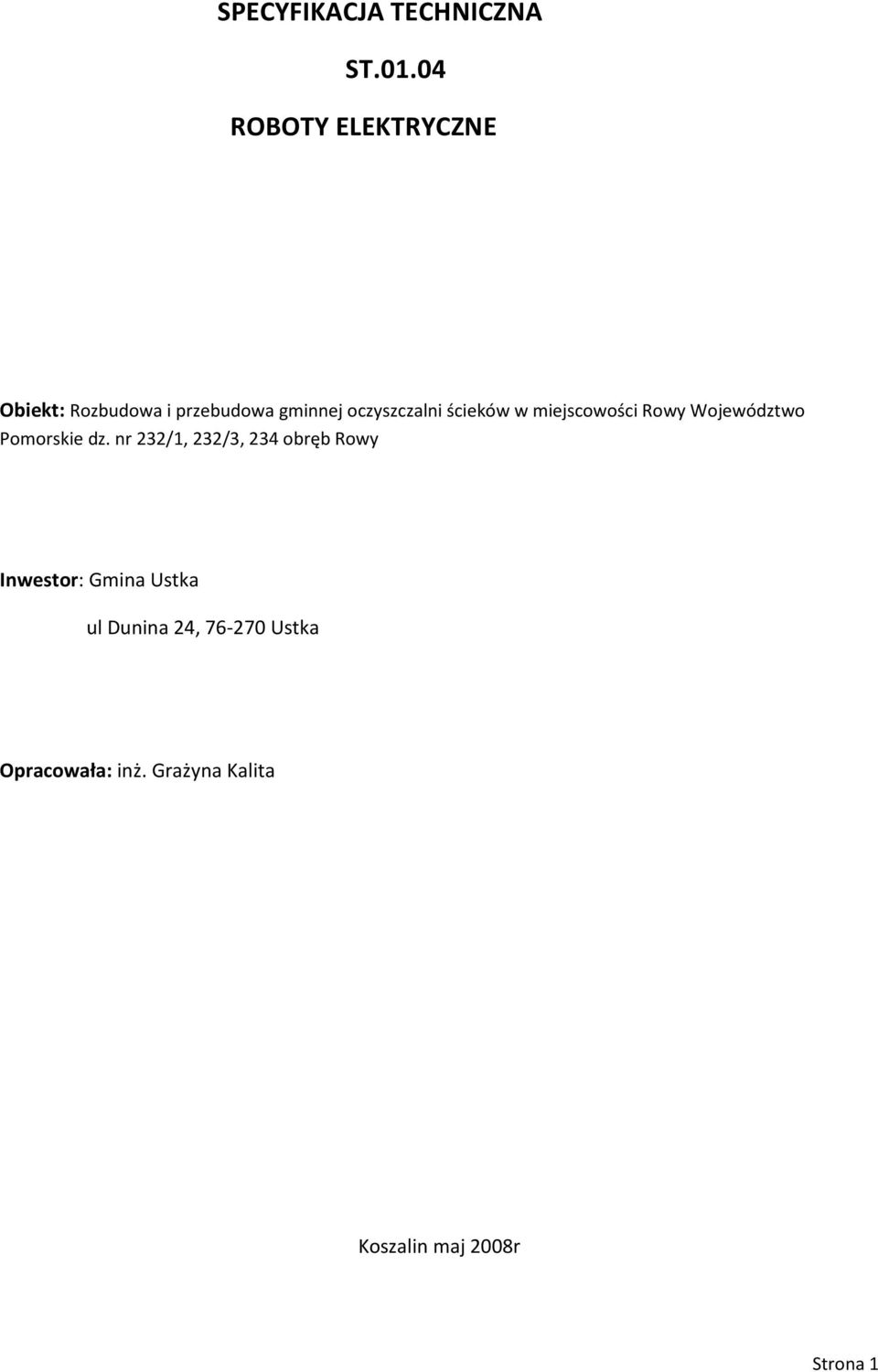

1 SPECYFIKACJA TECHNICZNA ST ROBOTY ELEKTRYCZNE Obiekt: Rozbudowa i przebudowa gminnej oczyszczalni ścieków w miejscowości Rowy Województwo Pomorskie dz. nr 232/1, 232/3, 234 obręb Rowy Inwestor: Gmina Ustka ul Dunina 24, Ustka Opracowała: inż. Grażyna Kalita Koszalin maj 2008r Strona 1

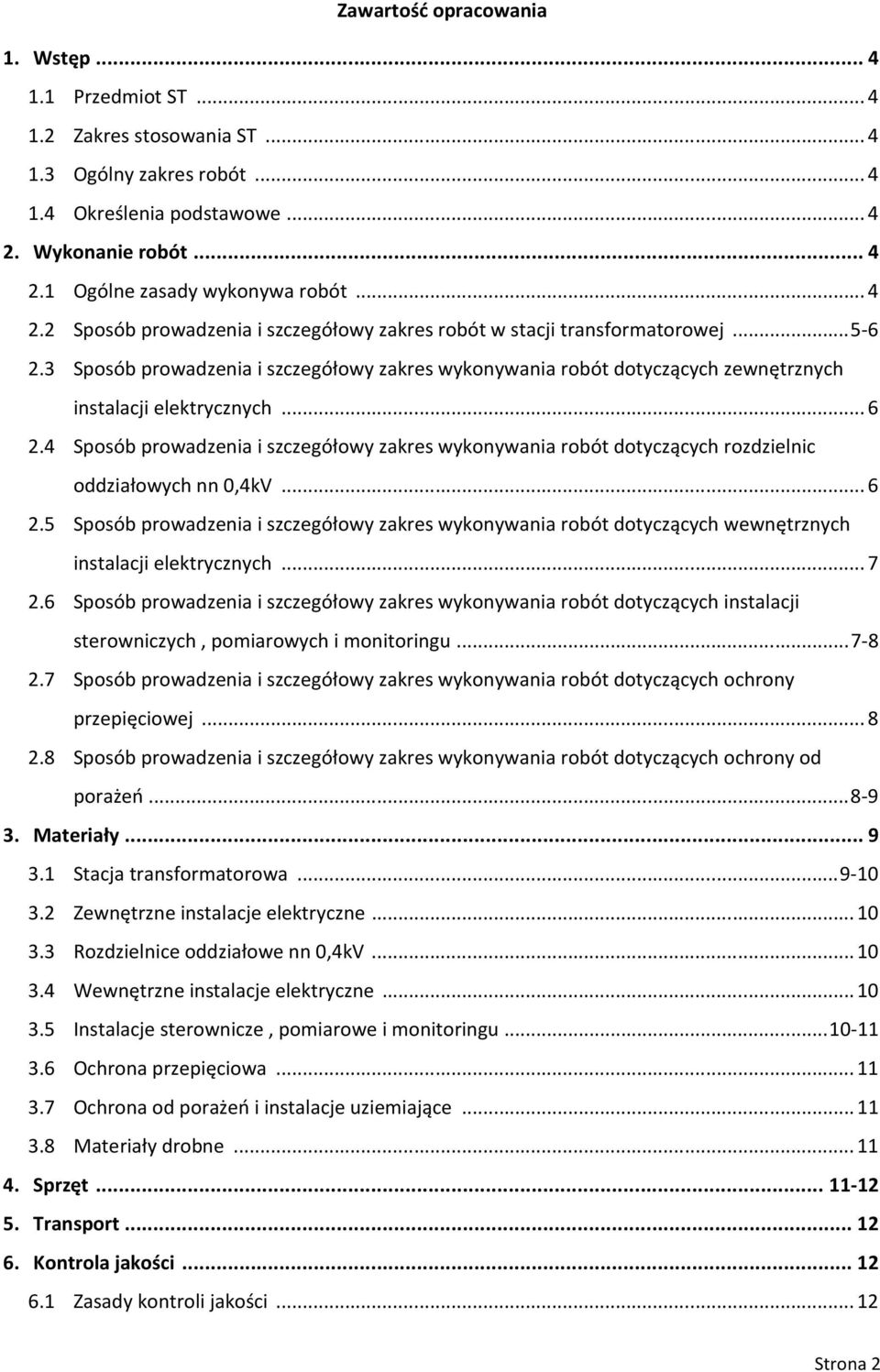

2 Zawartość opracowania 1. Wstęp Przedmiot ST Zakres stosowania ST Ogólny zakres robót Określenia podstawowe Wykonanie robót Ogólne zasady wykonywa robót Sposób prowadzenia i szczegółowy zakres robót w stacji transformatorowej Sposób prowadzenia i szczegółowy zakres wykonywania robót dotyczących zewnętrznych instalacji elektrycznych Sposób prowadzenia i szczegółowy zakres wykonywania robót dotyczących rozdzielnic oddziałowych nn 0,4kV Sposób prowadzenia i szczegółowy zakres wykonywania robót dotyczących wewnętrznych instalacji elektrycznych Sposób prowadzenia i szczegółowy zakres wykonywania robót dotyczących instalacji sterowniczych, pomiarowych i monitoringu Sposób prowadzenia i szczegółowy zakres wykonywania robót dotyczących ochrony przepięciowej Sposób prowadzenia i szczegółowy zakres wykonywania robót dotyczących ochrony od porażeń Materiały Stacja transformatorowa Zewnętrzne instalacje elektryczne Rozdzielnice oddziałowe nn 0,4kV Wewnętrzne instalacje elektryczne Instalacje sterownicze, pomiarowe i monitoringu Ochrona przepięciowa Ochrona od porażeń i instalacje uziemiające Materiały drobne Sprzęt Transport Kontrola jakości Zasady kontroli jakości...12 Strona 2

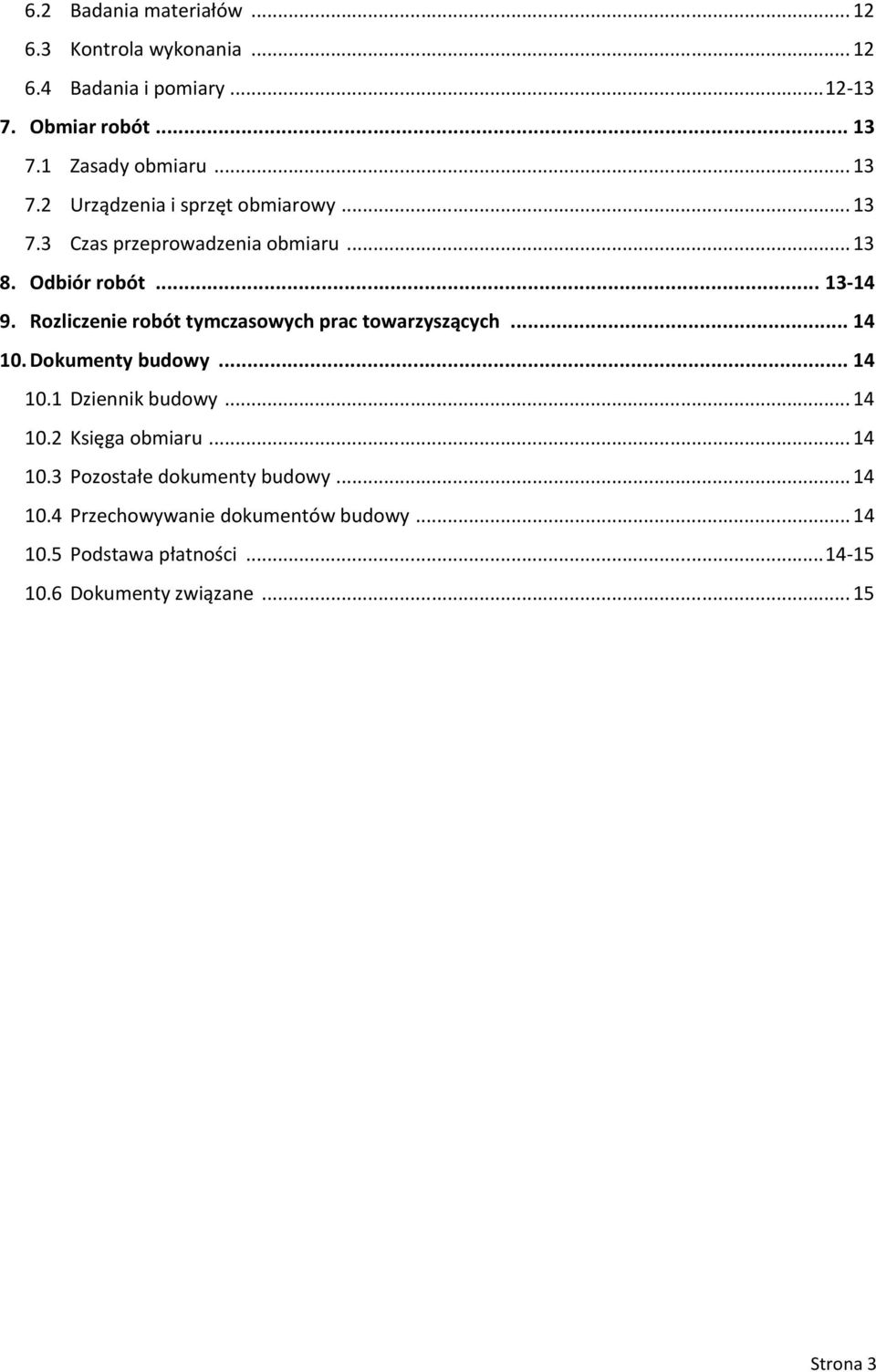

3 6.2 Badania materiałów Kontrola wykonania Badania i pomiary Obmiar robót Zasady obmiaru Urządzenia i sprzęt obmiarowy Czas przeprowadzenia obmiaru Odbiór robót Rozliczenie robót tymczasowych prac towarzyszących Dokumenty budowy Dziennik budowy Księga obmiaru Pozostałe dokumenty budowy Przechowywanie dokumentów budowy Podstawa płatności Dokumenty związane...15 Strona 3

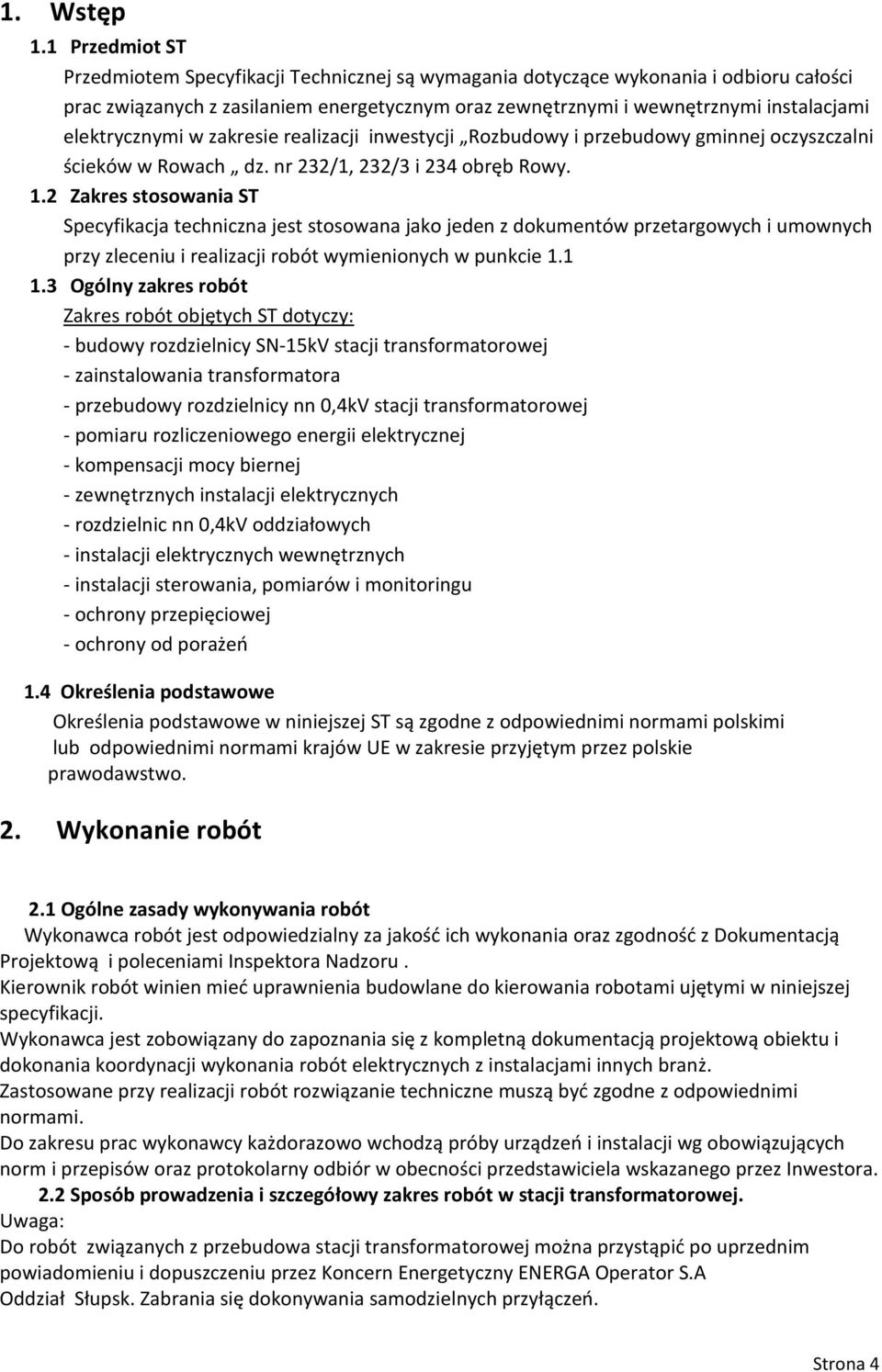

4 1. Wstęp 1.1 Przedmiot ST Przedmiotem Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru całości prac związanych z zasilaniem energetycznym oraz zewnętrznymi i wewnętrznymi instalacjami elektrycznymi w zakresie realizacji inwestycji Rozbudowy i przebudowy gminnej oczyszczalni ścieków w Rowach dz. nr 232/1, 232/3 i 234 obręb Rowy. 1.2 Zakres stosowania ST Specyfikacja techniczna jest stosowana jako jeden z dokumentów przetargowych i umownych przy zleceniu i realizacji robót wymienionych w punkcie Ogólny zakres robót Zakres robót objętych ST dotyczy: - budowy rozdzielnicy SN-15kV stacji transformatorowej - zainstalowania transformatora - przebudowy rozdzielnicy nn 0,4kV stacji transformatorowej - pomiaru rozliczeniowego energii elektrycznej - kompensacji mocy biernej - zewnętrznych instalacji elektrycznych - rozdzielnic nn 0,4kV oddziałowych - instalacji elektrycznych wewnętrznych - instalacji sterowania, pomiarów i monitoringu - ochrony przepięciowej - ochrony od porażeń 1.4 Określenia podstawowe Określenia podstawowe w niniejszej ST są zgodne z odpowiednimi normami polskimi lub odpowiednimi normami krajów UE w zakresie przyjętym przez polskie prawodawstwo. 2. Wykonanie robót 2.1 Ogólne zasady wykonywania robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową i poleceniami Inspektora Nadzoru. Kierownik robót winien mieć uprawnienia budowlane do kierowania robotami ujętymi w niniejszej specyfikacji. Wykonawca jest zobowiązany do zapoznania się z kompletną dokumentacją projektową obiektu i dokonania koordynacji wykonania robót elektrycznych z instalacjami innych branż. Zastosowane przy realizacji robót rozwiązanie techniczne muszą być zgodne z odpowiednimi normami. Do zakresu prac wykonawcy każdorazowo wchodzą próby urządzeń i instalacji wg obowiązujących norm i przepisów oraz protokolarny odbiór w obecności przedstawiciela wskazanego przez Inwestora. 2.2 Sposób prowadzenia i szczegółowy zakres robót w stacji transformatorowej. Uwaga: Do robót związanych z przebudowa stacji transformatorowej można przystąpić po uprzednim powiadomieniu i dopuszczeniu przez Koncern Energetyczny ENERGA Operator S.A Oddział Słupsk. Zabrania się dokonywania samodzielnych przyłączeń. Strona 4

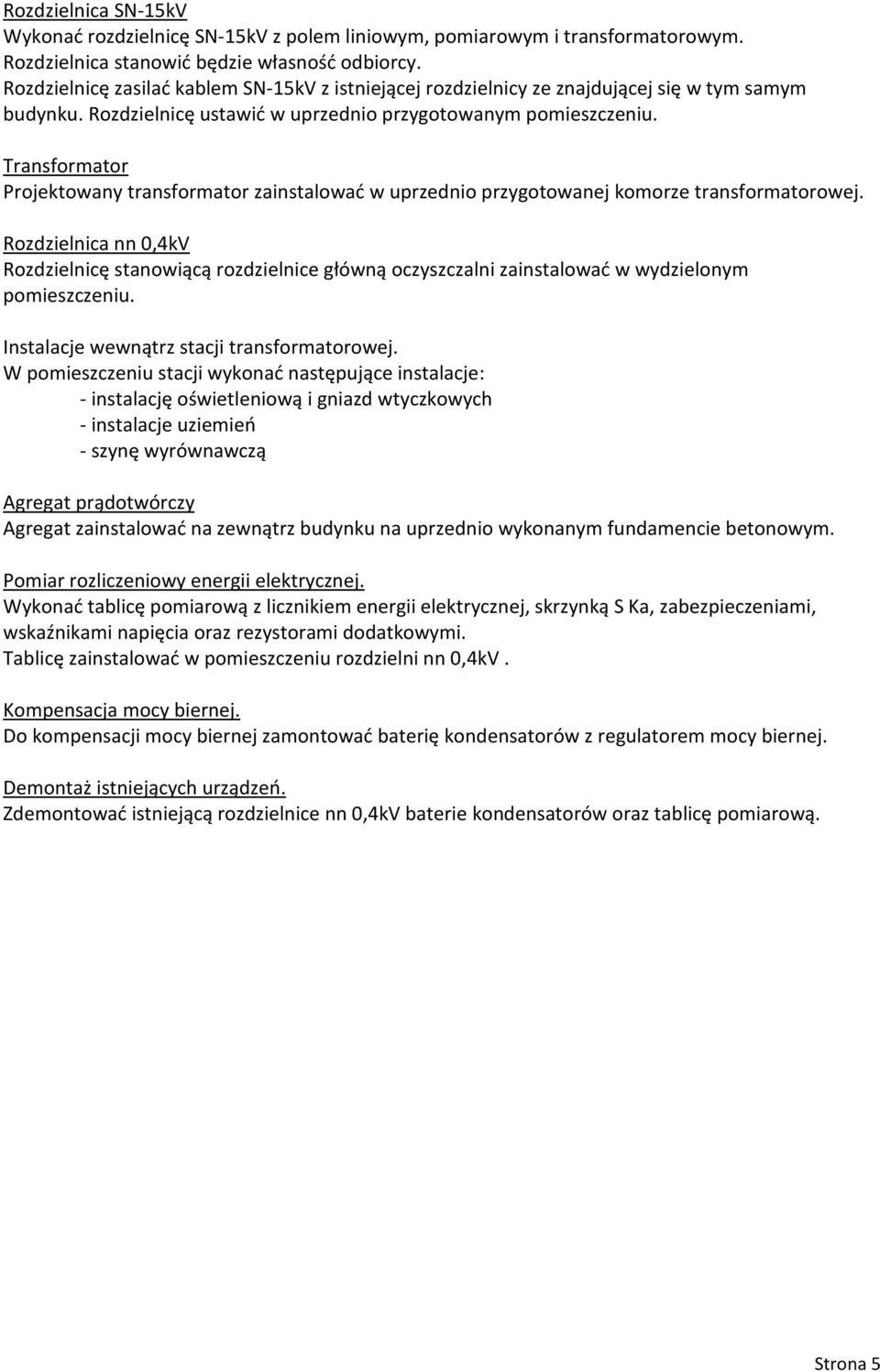

5 Rozdzielnica SN-15kV Wykonać rozdzielnicę SN-15kV z polem liniowym, pomiarowym i transformatorowym. Rozdzielnica stanowić będzie własność odbiorcy. Rozdzielnicę zasilać kablem SN-15kV z istniejącej rozdzielnicy ze znajdującej się w tym samym budynku. Rozdzielnicę ustawić w uprzednio przygotowanym pomieszczeniu. Transformator Projektowany transformator zainstalować w uprzednio przygotowanej komorze transformatorowej. Rozdzielnica nn 0,4kV Rozdzielnicę stanowiącą rozdzielnice główną oczyszczalni zainstalować w wydzielonym pomieszczeniu. Instalacje wewnątrz stacji transformatorowej. W pomieszczeniu stacji wykonać następujące instalacje: - instalację oświetleniową i gniazd wtyczkowych - instalacje uziemień - szynę wyrównawczą Agregat prądotwórczy Agregat zainstalować na zewnątrz budynku na uprzednio wykonanym fundamencie betonowym. Pomiar rozliczeniowy energii elektrycznej. Wykonać tablicę pomiarową z licznikiem energii elektrycznej, skrzynką S Ka, zabezpieczeniami, wskaźnikami napięcia oraz rezystorami dodatkowymi. Tablicę zainstalować w pomieszczeniu rozdzielni nn 0,4kV. Kompensacja mocy biernej. Do kompensacji mocy biernej zamontować baterię kondensatorów z regulatorem mocy biernej. Demontaż istniejących urządzeń. Zdemontować istniejącą rozdzielnice nn 0,4kV baterie kondensatorów oraz tablicę pomiarową. Strona 5

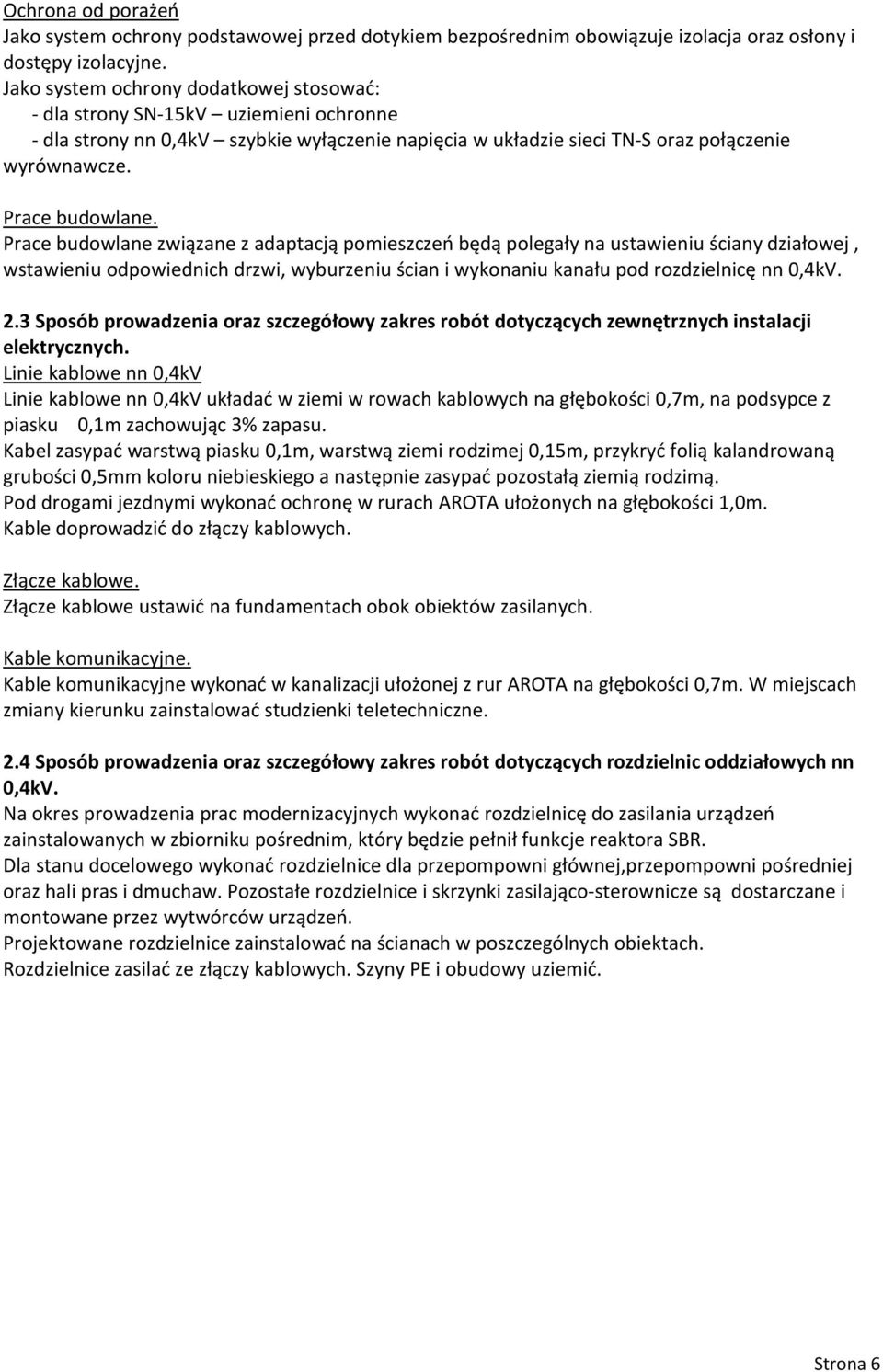

6 Ochrona od porażeń Jako system ochrony podstawowej przed dotykiem bezpośrednim obowiązuje izolacja oraz osłony i dostępy izolacyjne. Jako system ochrony dodatkowej stosować: - dla strony SN-15kV uziemieni ochronne - dla strony nn 0,4kV szybkie wyłączenie napięcia w układzie sieci TN-S oraz połączenie wyrównawcze. Prace budowlane. Prace budowlane związane z adaptacją pomieszczeń będą polegały na ustawieniu ściany działowej, wstawieniu odpowiednich drzwi, wyburzeniu ścian i wykonaniu kanału pod rozdzielnicę nn 0,4kV. 2.3 Sposób prowadzenia oraz szczegółowy zakres robót dotyczących zewnętrznych instalacji elektrycznych. Linie kablowe nn 0,4kV Linie kablowe nn 0,4kV układać w ziemi w rowach kablowych na głębokości 0,7m, na podsypce z piasku 0,1m zachowując 3% zapasu. Kabel zasypać warstwą piasku 0,1m, warstwą ziemi rodzimej 0,15m, przykryć folią kalandrowaną grubości 0,5mm koloru niebieskiego a następnie zasypać pozostałą ziemią rodzimą. Pod drogami jezdnymi wykonać ochronę w rurach AROTA ułożonych na głębokości 1,0m. Kable doprowadzić do złączy kablowych. Złącze kablowe. Złącze kablowe ustawić na fundamentach obok obiektów zasilanych. Kable komunikacyjne. Kable komunikacyjne wykonać w kanalizacji ułożonej z rur AROTA na głębokości 0,7m. W miejscach zmiany kierunku zainstalować studzienki teletechniczne. 2.4 Sposób prowadzenia oraz szczegółowy zakres robót dotyczących rozdzielnic oddziałowych nn 0,4kV. Na okres prowadzenia prac modernizacyjnych wykonać rozdzielnicę do zasilania urządzeń zainstalowanych w zbiorniku pośrednim, który będzie pełnił funkcje reaktora SBR. Dla stanu docelowego wykonać rozdzielnice dla przepompowni głównej,przepompowni pośredniej oraz hali pras i dmuchaw. Pozostałe rozdzielnice i skrzynki zasilająco-sterownicze są dostarczane i montowane przez wytwórców urządzeń. Projektowane rozdzielnice zainstalować na ścianach w poszczególnych obiektach. Rozdzielnice zasilać ze złączy kablowych. Szyny PE i obudowy uziemić. Strona 6

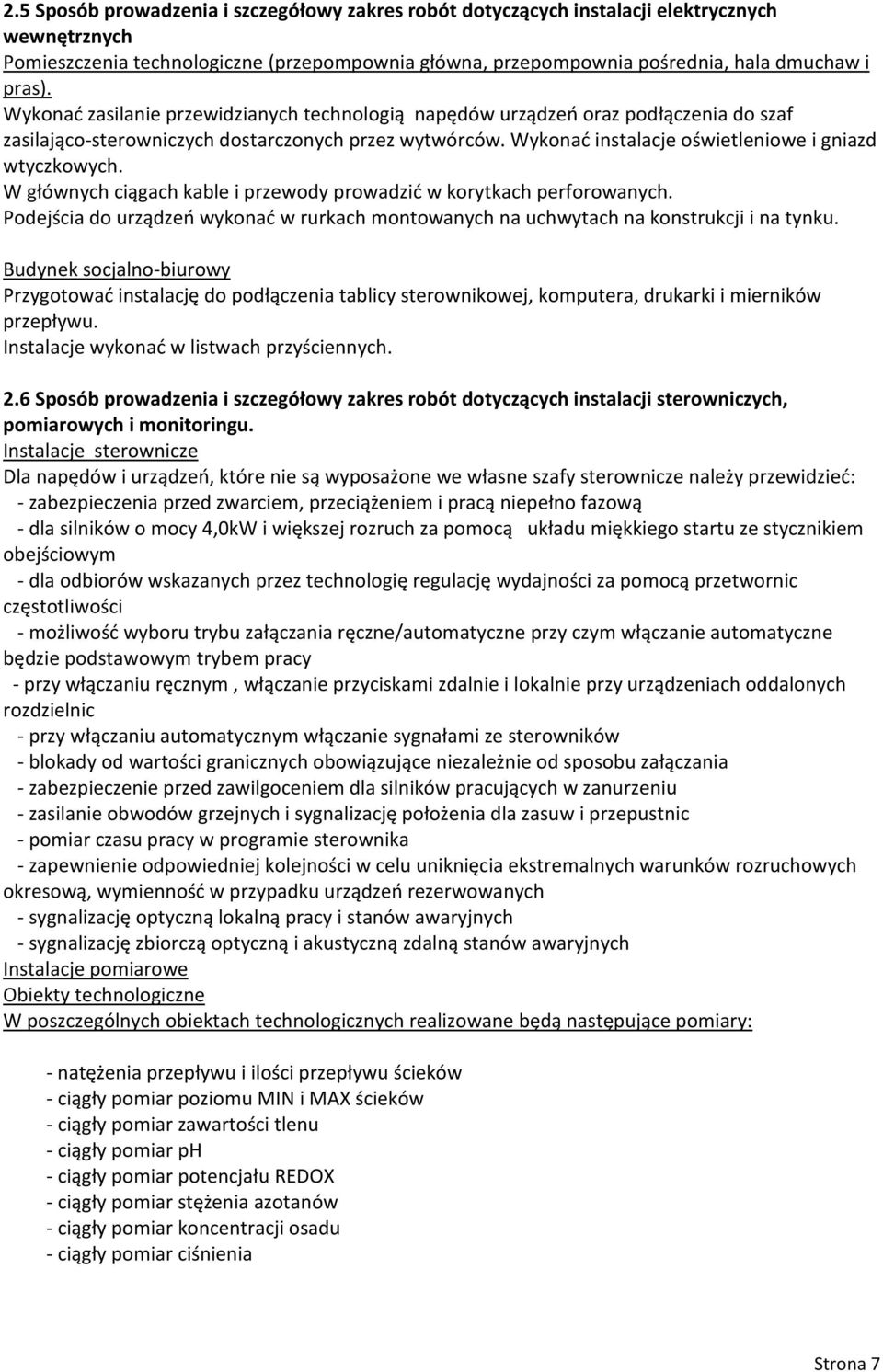

7 2.5 Sposób prowadzenia i szczegółowy zakres robót dotyczących instalacji elektrycznych wewnętrznych Pomieszczenia technologiczne (przepompownia główna, przepompownia pośrednia, hala dmuchaw i pras). Wykonać zasilanie przewidzianych technologią napędów urządzeń oraz podłączenia do szaf zasilająco-sterowniczych dostarczonych przez wytwórców. Wykonać instalacje oświetleniowe i gniazd wtyczkowych. W głównych ciągach kable i przewody prowadzić w korytkach perforowanych. Podejścia do urządzeń wykonać w rurkach montowanych na uchwytach na konstrukcji i na tynku. Budynek socjalno-biurowy Przygotować instalację do podłączenia tablicy sterownikowej, komputera, drukarki i mierników przepływu. Instalacje wykonać w listwach przyściennych. 2.6 Sposób prowadzenia i szczegółowy zakres robót dotyczących instalacji sterowniczych, pomiarowych i monitoringu. Instalacje sterownicze Dla napędów i urządzeń, które nie są wyposażone we własne szafy sterownicze należy przewidzieć: - zabezpieczenia przed zwarciem, przeciążeniem i pracą niepełno fazową - dla silników o mocy 4,0kW i większej rozruch za pomocą układu miękkiego startu ze stycznikiem obejściowym - dla odbiorów wskazanych przez technologię regulację wydajności za pomocą przetwornic częstotliwości - możliwość wyboru trybu załączania ręczne/automatyczne przy czym włączanie automatyczne będzie podstawowym trybem pracy - przy włączaniu ręcznym, włączanie przyciskami zdalnie i lokalnie przy urządzeniach oddalonych rozdzielnic - przy włączaniu automatycznym włączanie sygnałami ze sterowników - blokady od wartości granicznych obowiązujące niezależnie od sposobu załączania - zabezpieczenie przed zawilgoceniem dla silników pracujących w zanurzeniu - zasilanie obwodów grzejnych i sygnalizację położenia dla zasuw i przepustnic - pomiar czasu pracy w programie sterownika - zapewnienie odpowiedniej kolejności w celu uniknięcia ekstremalnych warunków rozruchowych okresową, wymienność w przypadku urządzeń rezerwowanych - sygnalizację optyczną lokalną pracy i stanów awaryjnych - sygnalizację zbiorczą optyczną i akustyczną zdalną stanów awaryjnych Instalacje pomiarowe Obiekty technologiczne W poszczególnych obiektach technologicznych realizowane będą następujące pomiary: - natężenia przepływu i ilości przepływu ścieków - ciągły pomiar poziomu MIN i MAX ścieków - ciągły pomiar zawartości tlenu - ciągły pomiar ph - ciągły pomiar potencjału REDOX - ciągły pomiar stężenia azotanów - ciągły pomiar koncentracji osadu - ciągły pomiar ciśnienia Strona 7

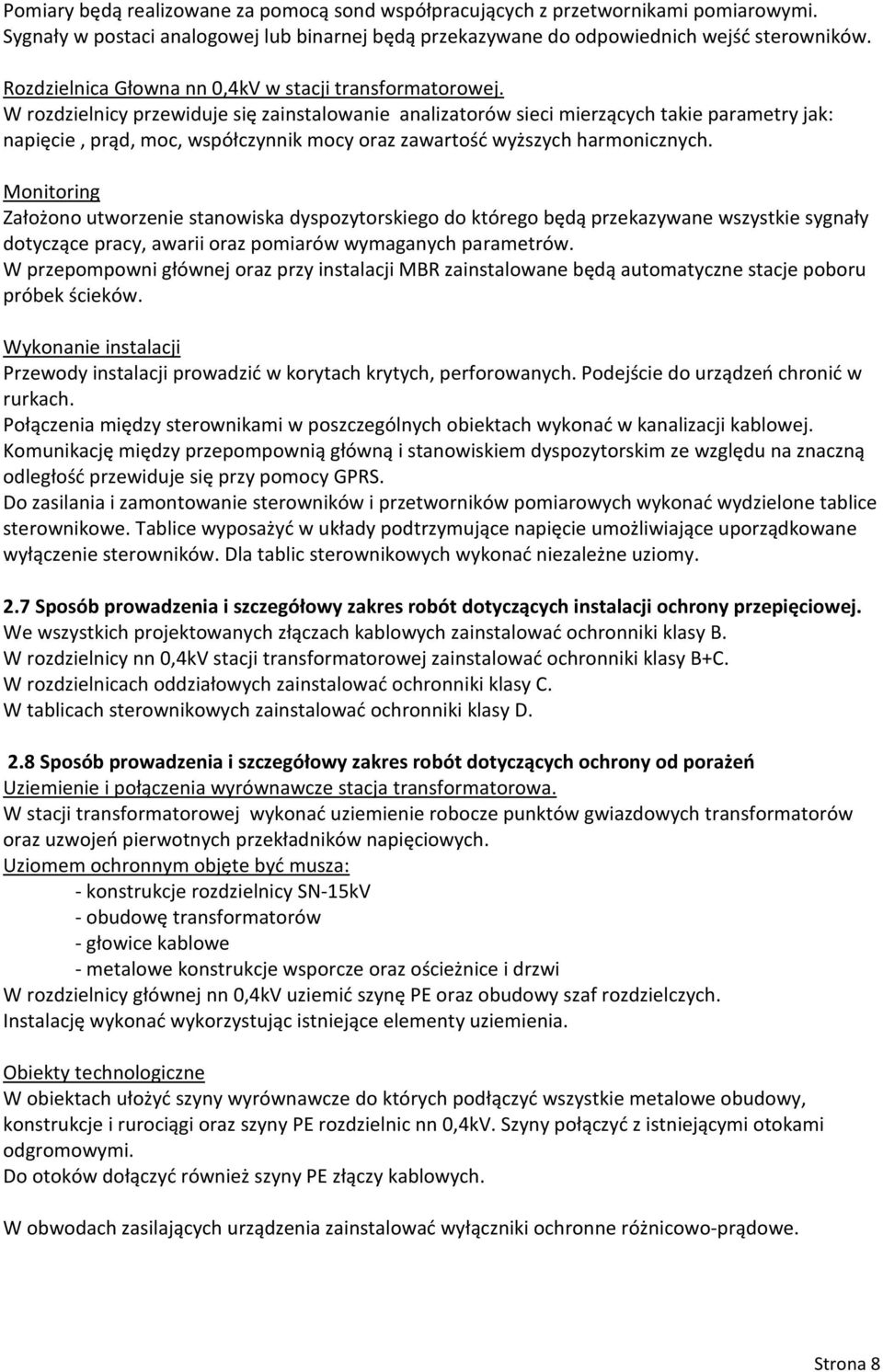

8 Pomiary będą realizowane za pomocą sond współpracujących z przetwornikami pomiarowymi. Sygnały w postaci analogowej lub binarnej będą przekazywane do odpowiednich wejść sterowników. Rozdzielnica Głowna nn 0,4kV w stacji transformatorowej. W rozdzielnicy przewiduje się zainstalowanie analizatorów sieci mierzących takie parametry jak: napięcie, prąd, moc, współczynnik mocy oraz zawartość wyższych harmonicznych. Monitoring Założono utworzenie stanowiska dyspozytorskiego do którego będą przekazywane wszystkie sygnały dotyczące pracy, awarii oraz pomiarów wymaganych parametrów. W przepompowni głównej oraz przy instalacji MBR zainstalowane będą automatyczne stacje poboru próbek ścieków. Wykonanie instalacji Przewody instalacji prowadzić w korytach krytych, perforowanych. Podejście do urządzeń chronić w rurkach. Połączenia między sterownikami w poszczególnych obiektach wykonać w kanalizacji kablowej. Komunikację między przepompownią główną i stanowiskiem dyspozytorskim ze względu na znaczną odległość przewiduje się przy pomocy GPRS. Do zasilania i zamontowanie sterowników i przetworników pomiarowych wykonać wydzielone tablice sterownikowe. Tablice wyposażyć w układy podtrzymujące napięcie umożliwiające uporządkowane wyłączenie sterowników. Dla tablic sterownikowych wykonać niezależne uziomy. 2.7 Sposób prowadzenia i szczegółowy zakres robót dotyczących instalacji ochrony przepięciowej. We wszystkich projektowanych złączach kablowych zainstalować ochronniki klasy B. W rozdzielnicy nn 0,4kV stacji transformatorowej zainstalować ochronniki klasy B+C. W rozdzielnicach oddziałowych zainstalować ochronniki klasy C. W tablicach sterownikowych zainstalować ochronniki klasy D. 2.8 Sposób prowadzenia i szczegółowy zakres robót dotyczących ochrony od porażeń Uziemienie i połączenia wyrównawcze stacja transformatorowa. W stacji transformatorowej wykonać uziemienie robocze punktów gwiazdowych transformatorów oraz uzwojeń pierwotnych przekładników napięciowych. Uziomem ochronnym objęte być musza: - konstrukcje rozdzielnicy SN-15kV - obudowę transformatorów - głowice kablowe - metalowe konstrukcje wsporcze oraz ościeżnice i drzwi W rozdzielnicy głównej nn 0,4kV uziemić szynę PE oraz obudowy szaf rozdzielczych. Instalację wykonać wykorzystując istniejące elementy uziemienia. Obiekty technologiczne W obiektach ułożyć szyny wyrównawcze do których podłączyć wszystkie metalowe obudowy, konstrukcje i rurociągi oraz szyny PE rozdzielnic nn 0,4kV. Szyny połączyć z istniejącymi otokami odgromowymi. Do otoków dołączyć również szyny PE złączy kablowych. W obwodach zasilających urządzenia zainstalować wyłączniki ochronne różnicowo-prądowe. Strona 8

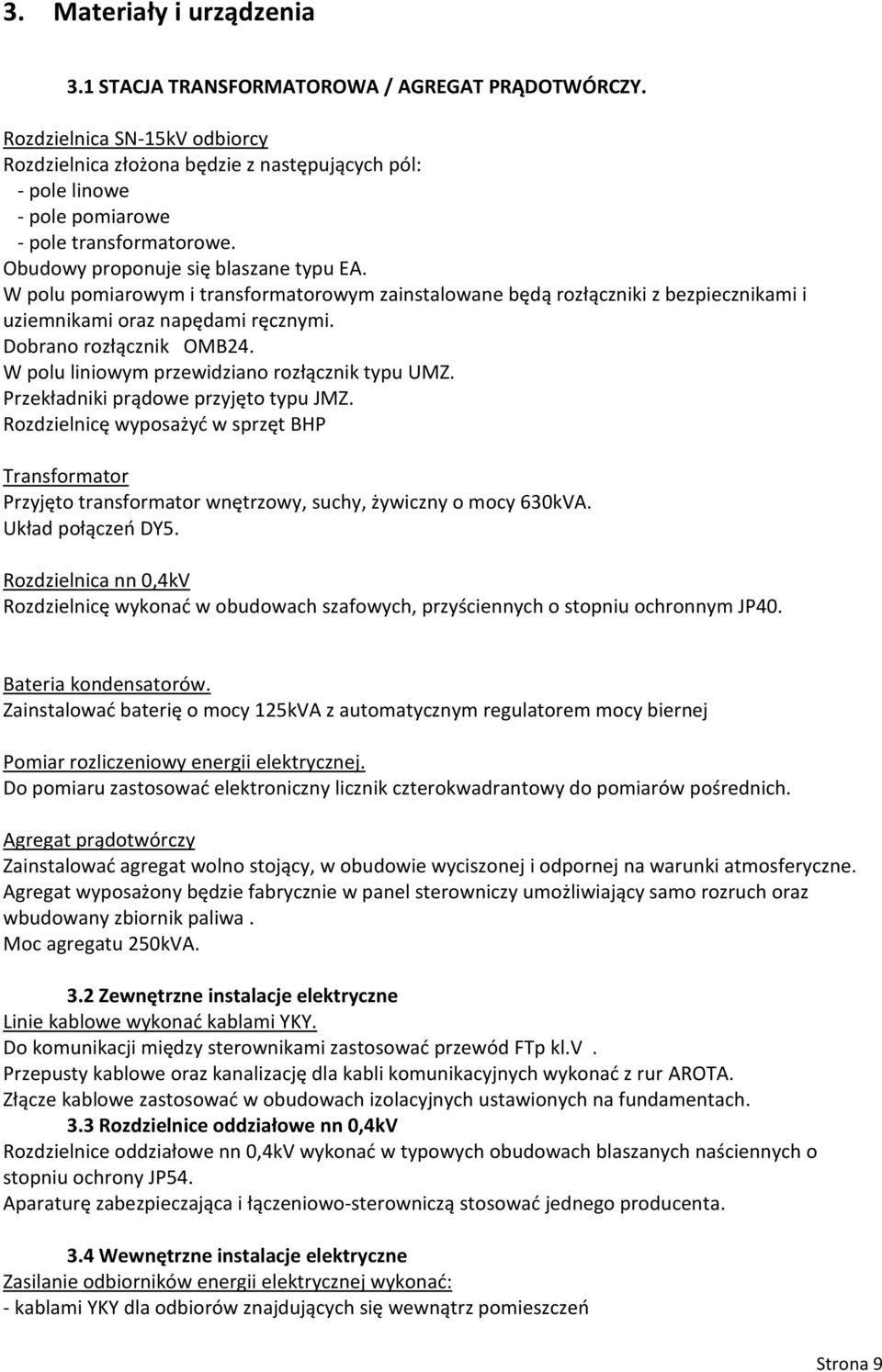

9 3. Materiały i urządzenia 3.1 STACJA TRANSFORMATOROWA / AGREGAT PRĄDOTWÓRCZY. Rozdzielnica SN-15kV odbiorcy Rozdzielnica złożona będzie z następujących pól: - pole linowe - pole pomiarowe - pole transformatorowe. Obudowy proponuje się blaszane typu EA. W polu pomiarowym i transformatorowym zainstalowane będą rozłączniki z bezpiecznikami i uziemnikami oraz napędami ręcznymi. Dobrano rozłącznik OMB24. W polu liniowym przewidziano rozłącznik typu UMZ. Przekładniki prądowe przyjęto typu JMZ. Rozdzielnicę wyposażyć w sprzęt BHP Transformator Przyjęto transformator wnętrzowy, suchy, żywiczny o mocy 630kVA. Układ połączeń DY5. Rozdzielnica nn 0,4kV Rozdzielnicę wykonać w obudowach szafowych, przyściennych o stopniu ochronnym JP40. Bateria kondensatorów. Zainstalować baterię o mocy 125kVA z automatycznym regulatorem mocy biernej Pomiar rozliczeniowy energii elektrycznej. Do pomiaru zastosować elektroniczny licznik czterokwadrantowy do pomiarów pośrednich. Agregat prądotwórczy Zainstalować agregat wolno stojący, w obudowie wyciszonej i odpornej na warunki atmosferyczne. Agregat wyposażony będzie fabrycznie w panel sterowniczy umożliwiający samo rozruch oraz wbudowany zbiornik paliwa. Moc agregatu 250kVA. 3.2 Zewnętrzne instalacje elektryczne Linie kablowe wykonać kablami YKY. Do komunikacji między sterownikami zastosować przewód FTp kl.v. Przepusty kablowe oraz kanalizację dla kabli komunikacyjnych wykonać z rur AROTA. Złącze kablowe zastosować w obudowach izolacyjnych ustawionych na fundamentach. 3.3 Rozdzielnice oddziałowe nn 0,4kV Rozdzielnice oddziałowe nn 0,4kV wykonać w typowych obudowach blaszanych naściennych o stopniu ochrony JP54. Aparaturę zabezpieczająca i łączeniowo-sterowniczą stosować jednego producenta. 3.4 Wewnętrzne instalacje elektryczne Zasilanie odbiorników energii elektrycznej wykonać: - kablami YKY dla odbiorów znajdujących się wewnątrz pomieszczeń Strona 9

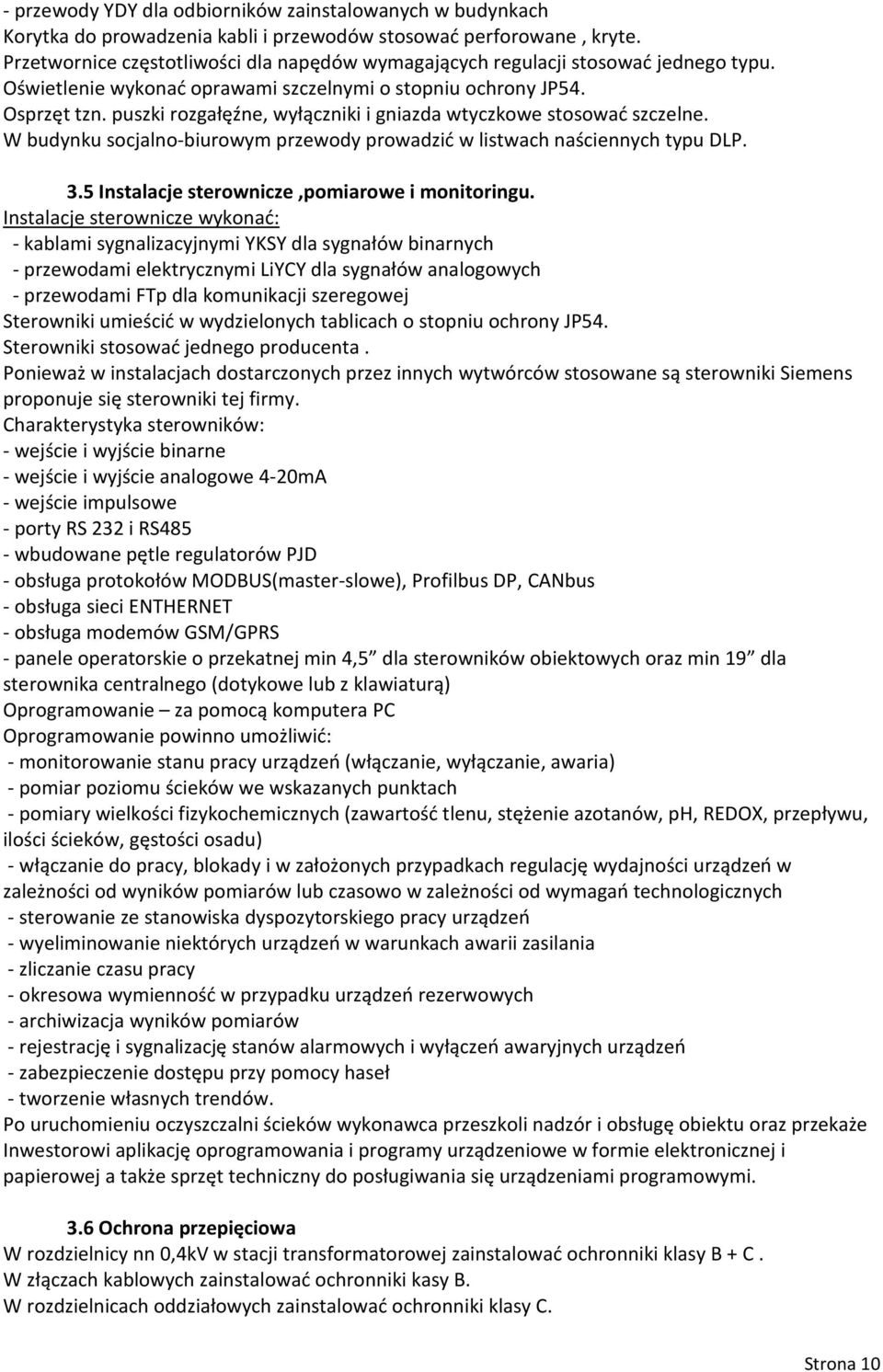

10 - przewody YDY dla odbiorników zainstalowanych w budynkach Korytka do prowadzenia kabli i przewodów stosować perforowane, kryte. Przetwornice częstotliwości dla napędów wymagających regulacji stosować jednego typu. Oświetlenie wykonać oprawami szczelnymi o stopniu ochrony JP54. Osprzęt tzn. puszki rozgałęźne, wyłączniki i gniazda wtyczkowe stosować szczelne. W budynku socjalno-biurowym przewody prowadzić w listwach naściennych typu DLP. 3.5 Instalacje sterownicze,pomiarowe i monitoringu. Instalacje sterownicze wykonać: - kablami sygnalizacyjnymi YKSY dla sygnałów binarnych - przewodami elektrycznymi LiYCY dla sygnałów analogowych - przewodami FTp dla komunikacji szeregowej Sterowniki umieścić w wydzielonych tablicach o stopniu ochrony JP54. Sterowniki stosować jednego producenta. Ponieważ w instalacjach dostarczonych przez innych wytwórców stosowane są sterowniki Siemens proponuje się sterowniki tej firmy. Charakterystyka sterowników: - wejście i wyjście binarne - wejście i wyjście analogowe 4-20mA - wejście impulsowe - porty RS 232 i RS485 - wbudowane pętle regulatorów PJD - obsługa protokołów MODBUS(master-slowe), Profilbus DP, CANbus - obsługa sieci ENTHERNET - obsługa modemów GSM/GPRS - panele operatorskie o przekatnej min 4,5 dla sterowników obiektowych oraz min 19 dla sterownika centralnego (dotykowe lub z klawiaturą) Oprogramowanie za pomocą komputera PC Oprogramowanie powinno umożliwić: - monitorowanie stanu pracy urządzeń (włączanie, wyłączanie, awaria) - pomiar poziomu ścieków we wskazanych punktach - pomiary wielkości fizykochemicznych (zawartość tlenu, stężenie azotanów, ph, REDOX, przepływu, ilości ścieków, gęstości osadu) - włączanie do pracy, blokady i w założonych przypadkach regulację wydajności urządzeń w zależności od wyników pomiarów lub czasowo w zależności od wymagań technologicznych - sterowanie ze stanowiska dyspozytorskiego pracy urządzeń - wyeliminowanie niektórych urządzeń w warunkach awarii zasilania - zliczanie czasu pracy - okresowa wymienność w przypadku urządzeń rezerwowych - archiwizacja wyników pomiarów - rejestrację i sygnalizację stanów alarmowych i wyłączeń awaryjnych urządzeń - zabezpieczenie dostępu przy pomocy haseł - tworzenie własnych trendów. Po uruchomieniu oczyszczalni ścieków wykonawca przeszkoli nadzór i obsługę obiektu oraz przekaże Inwestorowi aplikację oprogramowania i programy urządzeniowe w formie elektronicznej i papierowej a także sprzęt techniczny do posługiwania się urządzeniami programowymi. 3.6 Ochrona przepięciowa W rozdzielnicy nn 0,4kV w stacji transformatorowej zainstalować ochronniki klasy B + C. W złączach kablowych zainstalować ochronniki kasy B. W rozdzielnicach oddziałowych zainstalować ochronniki klasy C. Strona 10

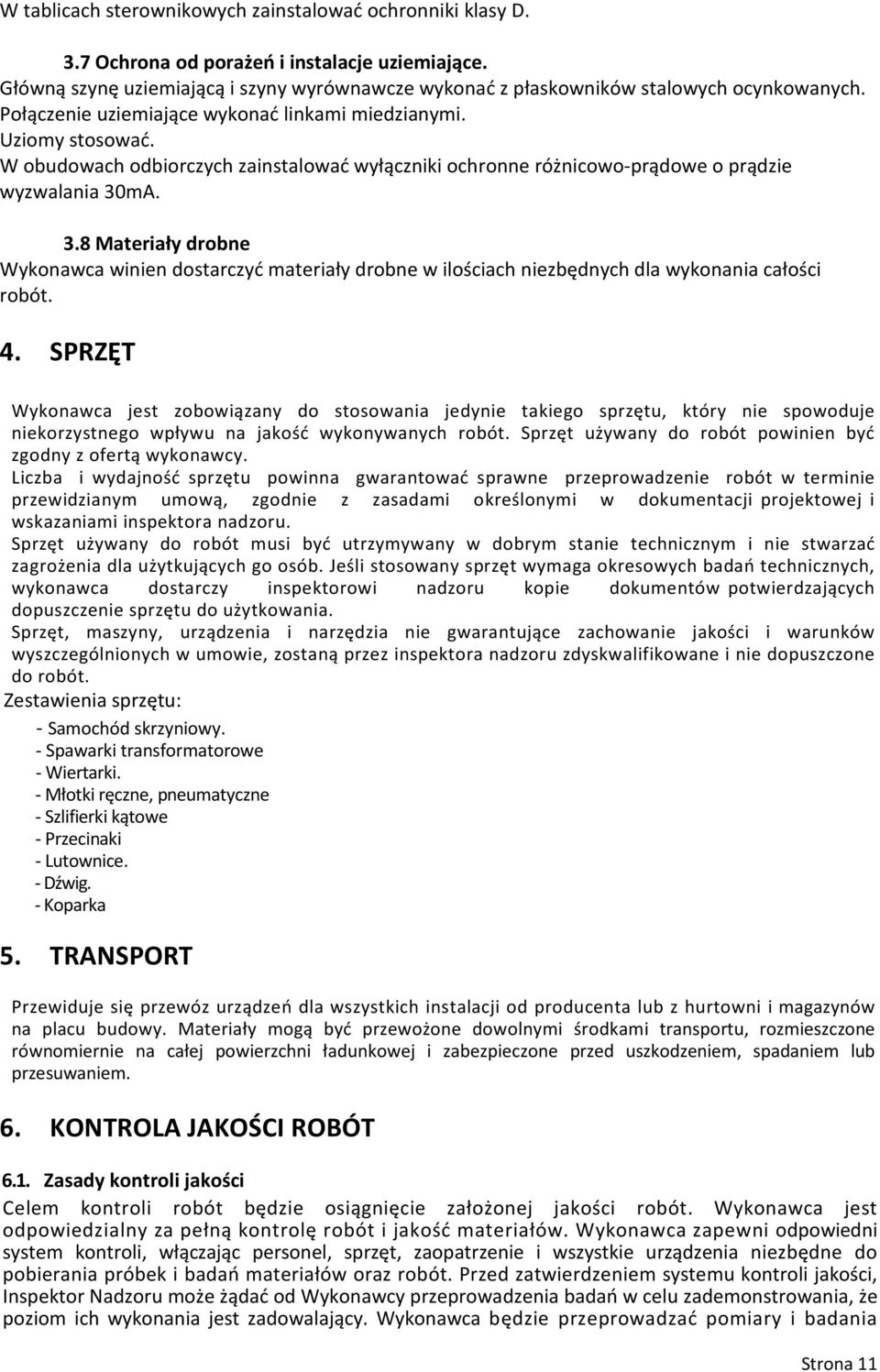

11 W tablicach sterownikowych zainstalować ochronniki klasy D. 3.7 Ochrona od porażeń i instalacje uziemiające. Główną szynę uziemiającą i szyny wyrównawcze wykonać z płaskowników stalowych ocynkowanych. Połączenie uziemiające wykonać linkami miedzianymi. Uziomy stosować. W obudowach odbiorczych zainstalować wyłączniki ochronne różnicowo-prądowe o prądzie wyzwalania 30mA. 3.8 Materiały drobne Wykonawca winien dostarczyć materiały drobne w ilościach niezbędnych dla wykonania całości robót. 4. SPRZĘT Wykonawca jest zobowiązany do stosowania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą wykonawcy. Liczba i wydajność sprzętu powinna gwarantować sprawne przeprowadzenie robót w terminie przewidzianym umową, zgodnie z zasadami określonymi w dokumentacji projektowej i wskazaniami inspektora nadzoru. Sprzęt używany do robót musi być utrzymywany w dobrym stanie technicznym i nie stwarzać zagrożenia dla użytkujących go osób. Jeśli stosowany sprzęt wymaga okresowych badań technicznych, wykonawca dostarczy inspektorowi nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania. Sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowanie jakości i warunków wyszczególnionych w umowie, zostaną przez inspektora nadzoru zdyskwalifikowane i nie dopuszczone do robót. Zestawienia sprzętu: - Samochód skrzyniowy. - Spawarki transformatorowe - Wiertarki. - Młotki ręczne, pneumatyczne - Szlifierki kątowe - Przecinaki - Lutownice. - Dźwig. - Koparka 5. TRANSPORT Przewiduje się przewóz urządzeń dla wszystkich instalacji od producenta lub z hurtowni i magazynów na placu budowy. Materiały mogą być przewożone dowolnymi środkami transportu, rozmieszczone równomiernie na całej powierzchni ładunkowej i zabezpieczone przed uszkodzeniem, spadaniem lub przesuwaniem. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady kontroli jakości Celem kontroli robót będzie osiągnięcie założonej jakości robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakość materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Przed zatwierdzeniem systemu kontroli jakości, Inspektor Nadzoru może żądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonania jest zadowalający. Wykonawca będzie przeprowadzać pomiary i badania Strona 11

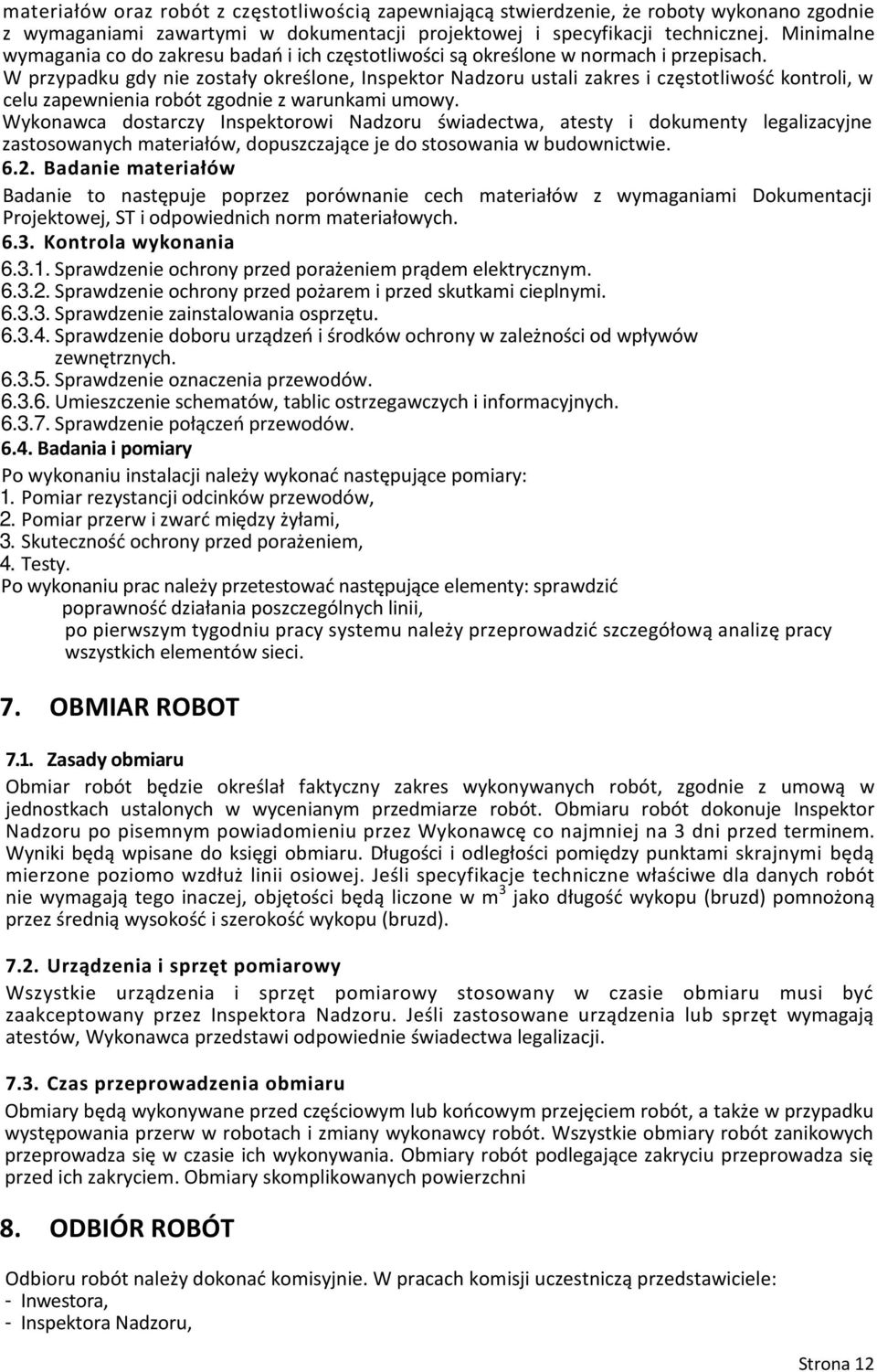

12 materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i specyfikacji technicznej. Minimalne wymagania co do zakresu badań i ich częstotliwości są określone w normach i przepisach. W przypadku gdy nie zostały określone, Inspektor Nadzoru ustali zakres i częstotliwość kontroli, w celu zapewnienia robót zgodnie z warunkami umowy. Wykonawca dostarczy Inspektorowi Nadzoru świadectwa, atesty i dokumenty legalizacyjne zastosowanych materiałów, dopuszczające je do stosowania w budownictwie Badanie materiałów Badanie to następuje poprzez porównanie cech materiałów z wymaganiami Dokumentacji Projektowej, ST i odpowiednich norm materiałowych Kontrola wykonania Sprawdzenie ochrony przed porażeniem prądem elektrycznym Sprawdzenie ochrony przed pożarem i przed skutkami cieplnymi Sprawdzenie zainstalowania osprzętu Sprawdzenie doboru urządzeń i środków ochrony w zależności od wpływów zewnętrznych Sprawdzenie oznaczenia przewodów Umieszczenie schematów, tablic ostrzegawczych i informacyjnych Sprawdzenie połączeń przewodów Badania i pomiary Po wykonaniu instalacji należy wykonać następujące pomiary: 1. Pomiar rezystancji odcinków przewodów, 2. Pomiar przerw i zwarć między żyłami, 3. Skuteczność ochrony przed porażeniem, 4. Testy. Po wykonaniu prac należy przetestować następujące elementy: sprawdzić poprawność działania poszczególnych linii, po pierwszym tygodniu pracy systemu należy przeprowadzić szczegółową analizę pracy wszystkich elementów sieci. 7. OBMIAR ROBOT 7.1. Zasady obmiaru Obmiar robót będzie określał faktyczny zakres wykonywanych robót, zgodnie z umową w jednostkach ustalonych w wycenianym przedmiarze robót. Obmiaru robót dokonuje Inspektor Nadzoru po pisemnym powiadomieniu przez Wykonawcę co najmniej na 3 dni przed terminem. Wyniki będą wpisane do księgi obmiaru. Długości i odległości pomiędzy punktami skrajnymi będą mierzone poziomo wzdłuż linii osiowej. Jeśli specyfikacje techniczne właściwe dla danych robót nie wymagają tego inaczej, objętości będą liczone w m 3 jako długość wykopu (bruzd) pomnożoną przez średnią wysokość i szerokość wykopu (bruzd) Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy stosowany w czasie obmiaru musi być zaakceptowany przez Inspektora Nadzoru. Jeśli zastosowane urządzenia lub sprzęt wymagają atestów, Wykonawca przedstawi odpowiednie świadectwa legalizacji Czas przeprowadzenia obmiaru Obmiary będą wykonywane przed częściowym lub końcowym przejęciem robót, a także w przypadku występowania przerw w robotach i zmiany wykonawcy robót. Wszystkie obmiary robót zanikowych przeprowadza się w czasie ich wykonywania. Obmiary robót podlegające zakryciu przeprowadza się przed ich zakryciem. Obmiary skomplikowanych powierzchni 8. ODBIÓR ROBÓT Odbioru robót należy dokonać komisyjnie. W pracach komisji uczestniczą przedstawiciele: - Inwestora, - Inspektora Nadzoru, Strona 12

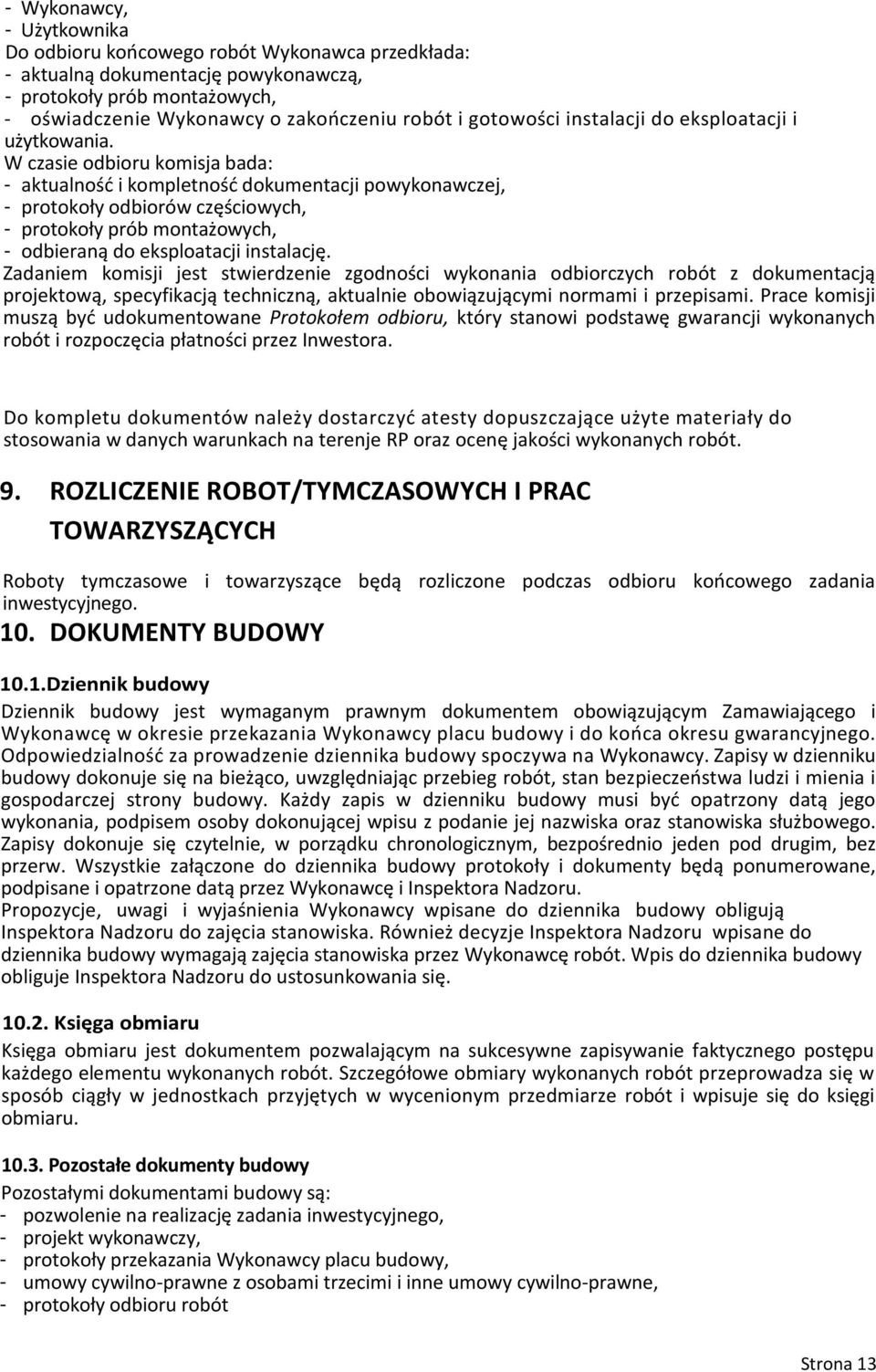

13 - Wykonawcy, - Użytkownika Do odbioru końcowego robót Wykonawca przedkłada: - aktualną dokumentację powykonawczą, - protokoły prób montażowych, - oświadczenie Wykonawcy o zakończeniu robót i gotowości instalacji do eksploatacji i użytkowania. W czasie odbioru komisja bada: - aktualność i kompletność dokumentacji powykonawczej, - protokoły odbiorów częściowych, - protokoły prób montażowych, - odbieraną do eksploatacji instalację. Zadaniem komisji jest stwierdzenie zgodności wykonania odbiorczych robót z dokumentacją projektową, specyfikacją techniczną, aktualnie obowiązującymi normami i przepisami. Prace komisji muszą być udokumentowane Protokołem odbioru, który stanowi podstawę gwarancji wykonanych robót i rozpoczęcia płatności przez Inwestora. Do kompletu dokumentów należy dostarczyć atesty dopuszczające użyte materiały do stosowania w danych warunkach na terenje RP oraz ocenę jakości wykonanych robót. 9. ROZLICZENIE ROBOT/TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH Roboty tymczasowe i towarzyszące będą rozliczone podczas odbioru końcowego zadania inwestycyjnego. 10. DOKUMENTY BUDOWY 10.1.Dziennik budowy Dziennik budowy jest wymaganym prawnym dokumentem obowiązującym Zamawiającego i Wykonawcę w okresie przekazania Wykonawcy placu budowy i do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie dziennika budowy spoczywa na Wykonawcy. Zapisy w dzienniku budowy dokonuje się na bieżąco, uwzględniając przebieg robót, stan bezpieczeństwa ludzi i mienia i gospodarczej strony budowy. Każdy zapis w dzienniku budowy musi być opatrzony datą jego wykonania, podpisem osoby dokonującej wpisu z podanie jej nazwiska oraz stanowiska służbowego. Zapisy dokonuje się czytelnie, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Wszystkie załączone do dziennika budowy protokoły i dokumenty będą ponumerowane, podpisane i opatrzone datą przez Wykonawcę i Inspektora Nadzoru. Propozycje, uwagi i wyjaśnienia Wykonawcy wpisane do dziennika budowy obligują Inspektora Nadzoru do zajęcia stanowiska. Również decyzje Inspektora Nadzoru wpisane do dziennika budowy wymagają zajęcia stanowiska przez Wykonawcę robót. Wpis do dziennika budowy obliguje Inspektora Nadzoru do ustosunkowania się Księga obmiaru Księga obmiaru jest dokumentem pozwalającym na sukcesywne zapisywanie faktycznego postępu każdego elementu wykonanych robót. Szczegółowe obmiary wykonanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w wycenionym przedmiarze robót i wpisuje się do księgi obmiaru Pozostałe dokumenty budowy Pozostałymi dokumentami budowy są: - pozwolenie na realizację zadania inwestycyjnego, - projekt wykonawczy, - protokoły przekazania Wykonawcy placu budowy, - umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, - protokoły odbioru robót Strona 13

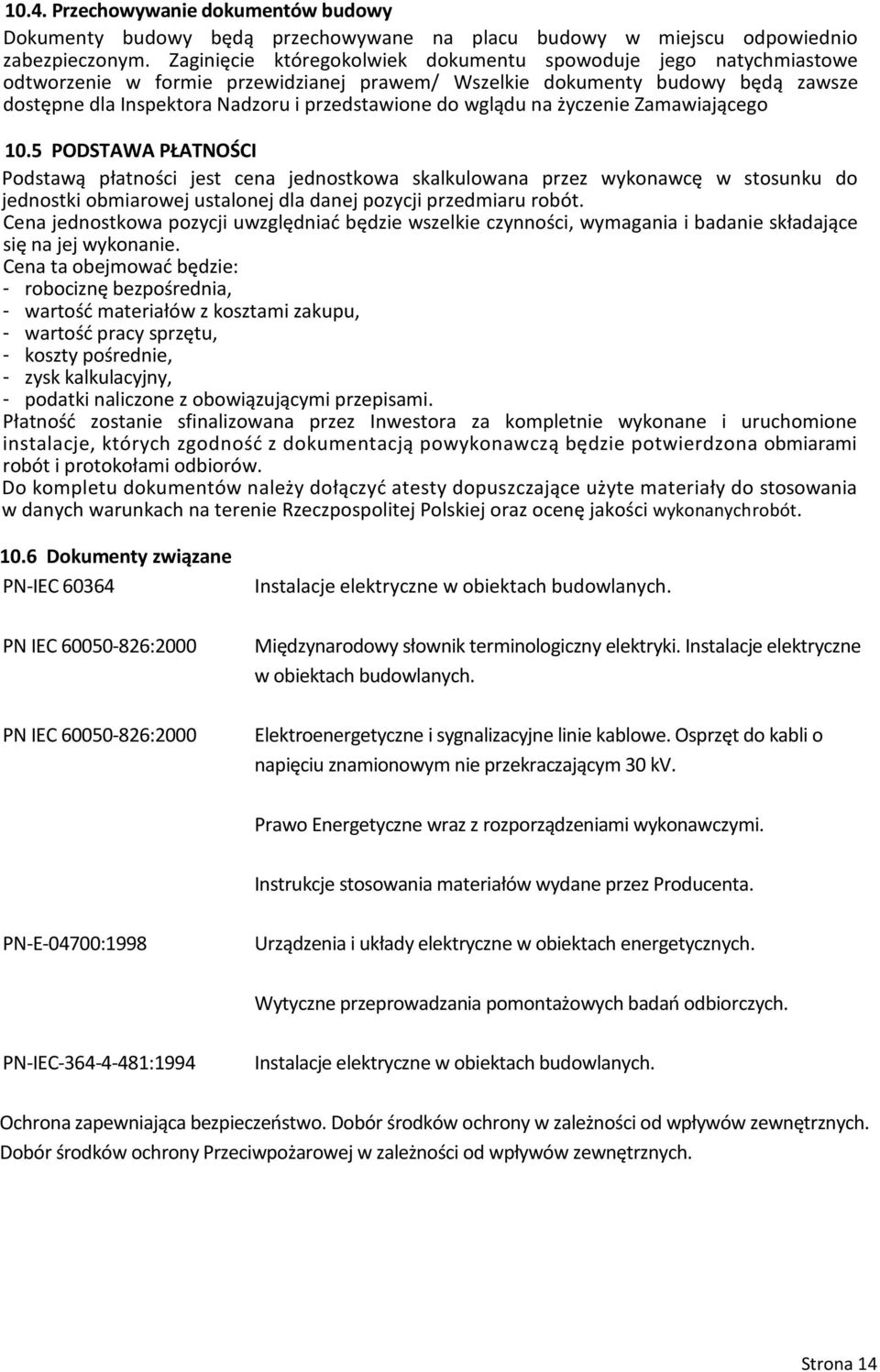

14 10.4. Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na placu budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek dokumentu spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem/ Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora Nadzoru i przedstawione do wglądu na życzenie Zamawiającego 10.5 PODSTAWA PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez wykonawcę w stosunku do jednostki obmiarowej ustalonej dla danej pozycji przedmiaru robót. Cena jednostkowa pozycji uwzględniać będzie wszelkie czynności, wymagania i badanie składające się na jej wykonanie. Cena ta obejmować będzie: - robociznę bezpośrednia, - wartość materiałów z kosztami zakupu, - wartość pracy sprzętu, - koszty pośrednie, - zysk kalkulacyjny, - podatki naliczone z obowiązującymi przepisami. Płatność zostanie sfinalizowana przez Inwestora za kompletnie wykonane i uruchomione instalacje, których zgodność z dokumentacją powykonawczą będzie potwierdzona obmiarami robót i protokołami odbiorów. Do kompletu dokumentów należy dołączyć atesty dopuszczające użyte materiały do stosowania w danych warunkach na terenie Rzeczpospolitej Polskiej oraz ocenę jakości wykonanych robót Dokumenty związane PN-IEC PN IEC :2000 PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Międzynarodowy słownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych. Elektroenergetyczne i sygnalizacyjne linie kablowe. Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kv. Prawo Energetyczne wraz z rozporządzeniami wykonawczymi. Instrukcje stosowania materiałów wydane przez Producenta. PN-E-04700:1998 Urządzenia i układy elektryczne w obiektach energetycznych. Wytyczne przeprowadzania pomontażowych badań odbiorczych. PN-IEC :1994 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. Dobór środków ochrony Przeciwpożarowej w zależności od wpływów zewnętrznych. Strona 14
