1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CPV ; CPV ; CPV ; CPV CPV ZADANIE: OBIEKT: LOKALIZACJA: Roboty budowlane w zakresie budowy rurociągów, linii energetycznych okablowania elektrycznego. Roboty elektryczne w zakresie instalowania transformatorów i urządzeń rozdzielczych Przełożenie sieci energetycznej w obrębie ulicy Lubelskiej celem usunięcia kolizji projektowanej modernizacji układu ulic Lubelskiej i Hożej z istniejącą linią napowietrzną 20 kv L-715 na działkach nr 526/46, 338/4 i 50/3 obręb 8 w Złotoryi - podział na etapy Przebudowa sieci napowietrznej SN oraz sieci kablowej SN przy ulicy Lubelskiej w Złotoryi Ulica Lubelska w Złotoryi: działki nr 526/46, 338/4, 50/3 obręb ewid. 8 ZLECENIODAWCA: GMINA MIEJSKA ZŁOTORYJA Plac Orląt Lwowskich 1; Złotoryja BRANŻA: Elektryczna PODSTAWA OPRACOWANIA: Zlecenie Inwestora i Warunki Usunięcia Kolizji Imię Nazwisko Data Podpis Opracował Zbigniew Świerk styczeń 2014r. 1

Roboty elektryczne w zakresie instalowania transformatorów i urządzeń rozdzielczych Przełożenie sieci energetycznej w obrębie ulicy Lubelskiej celem usunięcia kolizji projektowanej modernizacji

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA... str ZAKRES ROBÓT... str WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH... str Słup krańcowy.. str Kable SN. str do 2.5. Inne materiały (wyroby budowlane) podstawowe str WYMAGANIA DOTYCZĄCE SPRZĘTU str WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU.. str WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH.. str Ogólne wymagania dotyczące robót. str Zakres wykonywanych robót... str OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI I ODBIOREM.. str WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT.. str Przedmiar robót... str Obmiar robót... str OPIS SPOSOBU ODBIORU ROBÓT.. str Odbiór robót zanikowych. str Odbiór końcowy (ostateczny). str OPIS SPOSOBU ROZLICZENIA ROBÓT.. str DOKUMENTY ODNIESIENIA. str Podstawowe przepisy związane z przedmiotem zamówienia str. 6 2

Ogólne wymagania dotyczące robót. str. 5 5.2. Zakres wykonywanych robót... str. 5 6. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI I ODBIOREM.. str. 5 7.

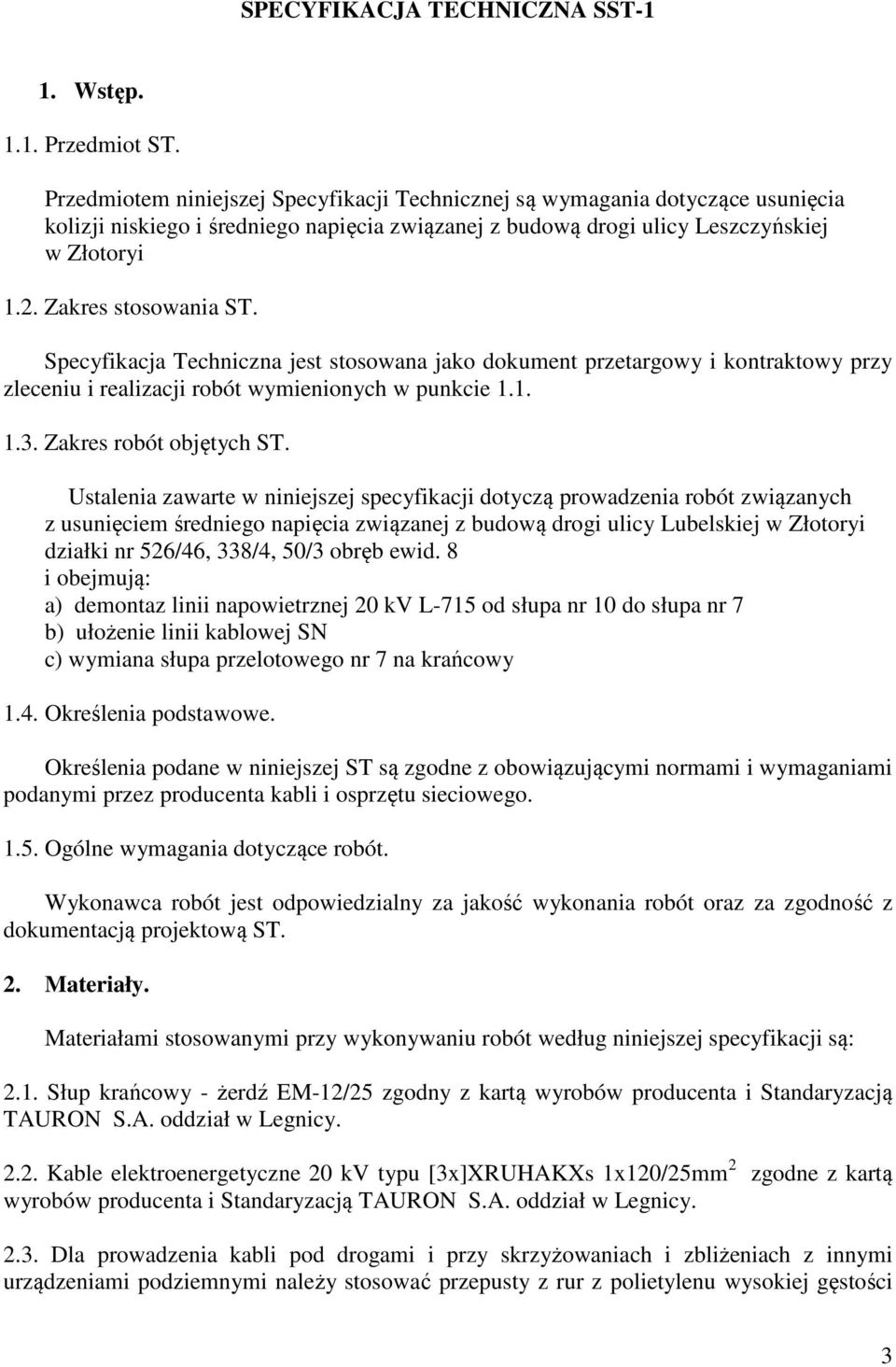

3 SPECYFIKACJA TECHNICZNA SST-1 1. Wstęp Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące usunięcia kolizji niskiego i średniego napięcia związanej z budową drogi ulicy Leszczyńskiej w Złotoryi 1.2. Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST. Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót związanych z usunięciem średniego napięcia związanej z budową drogi ulicy Lubelskiej w Złotoryi działki nr 526/46, 338/4, 50/3 obręb ewid. 8 i obejmują: a) demontaz linii napowietrznej 20 kv L-715 od słupa nr 10 do słupa nr 7 b) ułożenie linii kablowej SN c) wymiana słupa przelotowego nr 7 na krańcowy 1.4. Określenia podstawowe. Określenia podane w niniejszej ST są zgodne z obowiązującymi normami i wymaganiami podanymi przez producenta kabli i osprzętu sieciowego Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość wykonania robót oraz za zgodność z dokumentacją projektową ST. 2. Materiały. Materiałami stosowanymi przy wykonywaniu robót według niniejszej specyfikacji są: 2.1. Słup krańcowy - żerdź EM-12/25 zgodny z kartą wyrobów producenta i Standaryzacją TAURON S.A. oddział w Legnicy Kable elektroenergetyczne 20 kv typu [3x]XRUHAKXs 1x120/25mm 2 zgodne z kartą wyrobów producenta i Standaryzacją TAURON S.A. oddział w Legnicy Dla prowadzenia kabli pod drogami i przy skrzyżowaniach i zbliżeniach z innymi urządzeniami podziemnymi należy stosować przepusty z rur z polietylenu wysokiej gęstości 3

Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie 1.1. 1.3. Zakres robót objętych ST.

4 (PEH), grubościenne z materiałów niepalnych, wytrzymałych na działanie łuku elektrycznego. Rury powinny odpowiadać wymaganiom normy PN-C Uziom poziomy z bednarki FeZn 25x4 oraz pionowy prętowy Ф 21mm Bednarka Fe/Zn 25x4mm do wykonania połączeń wyrównawczych oraz do połączenia uziomów roboczych na słupie krańcowym. 3. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu robót pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp Przy robotach ziemnych prace należy wykonywać ręcznie w miejscach skrzyżowań i zbliżeń z innymi sieciami. 4. Transport. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Na środkach transportu przewożone materiały powinny być zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. 5. Wykonanie robót Ogólne warunki wykonania robót. Termin wykonania prac oraz stosowne wyłączenia napięcia i przygotowanie miejsca pracy należy wcześniej uzgodnic z Tauron-Dystrybucja SA Oddział L-ca oraz wystąpic o sporządzenie porozumienia usunięcia kolizji. Słup krańcowy nr 7 L-715 zabudowac w miejscu słupa zdemontowanego. Linie kablowe SN prowadzić w wykopie oraz w rurach DVK 160 na głębokości 0,9m pod terenem (1,2m pod drogami oraz w pasie drogowym) 5.2. Zakres wykonywanych robót. a) demontaż linii napowietrznej 20 kv L-715 od słupa nr 7 do słupa nr 10 - zdjęcie przewodów i zwinęcie w kręgi, odkopanie i demontaż słupów betonowych. - odwiezienie i złożenie materiałów na terenie Posterunku Energetycznego w Złotoryi. b) budowa odcinka linii kablowej 20 kv typu [3x]XUHAKXs 1x120/25mm 2 od projektowanego do wymiany słupa nr 7 do miejsca włączenia do istniejącego kabla - wykonanie rowu kablowego wraz z podsypką i ułożeniem rur osłonowych - układanie kabla [3x]XrUHAKXs 1x120/25mm2 w wykopie i przepustach. - wciągnięcie do rury DVK 160 kabli zasilających [3x]XrUHAKXs 1x120/25mm2 - wykonanie muf przelotowych POLJ 24/

m. 2.5. Bednarka Fe/Zn 25x4mm do wykonania połączeń wyrównawczych oraz do połączenia uziomów roboczych na słupie krańcowym. 3. Sprzęt. 3.1.

5 c) montaż kompletnego słupa krańcowego nr 7 linii napowietrznej 20 kv L-715 z osprzętem - wykonanie wykopów pod słup wirowany wraz z zasypaniem. - montaż żerdzi wirowanej EM-12/25 wraz z konstrukcją i osprzętem - mocowanie linii napowietrznej toru głównego 6. Kontrola jakości robót. Celem kontroli jest stwierdzenie osiągnięcia założonej jakości wykonywanych robót przy wykonaniu zasilania pompowni ścieków Aparaty i urządzenia elektryczne, kable elektroenergetyczne powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta Kontrola i badania w trakcie robót: - słup krańcowy nr 7 linii napowietrznej 20 kv L żerdź EM-12/25 z osprzętem sprawdzić po zamontowaniu w zakresie lokalizacji, kompletności wyposażenia. - dokonywać odbioru robót zanikowych przy układaniu kabli przy udziale służb Tauron oraz Inwestora, potwierdzonych wpisem do Dziennika budowy i protokołem Badania i pomiary pomontażowe. Po zakończeniu robót należy sprawdzić i pomierzyć: - dokonac próby napięciowej dla kabli zasilających 20 kv i osprzętu. - jakość połączeń na słupie krańcowym nr 7, - jakość i kompletność wykonanych robót, - wykonać pomiary geodezyjne powykonawcze i elektryczne. 7. Przedmiar i obmiar robót Przedmiar robót. Przedmiar robót należy wykonać w oparciu o katalogi nakładów rzeczowych KNNR, KNR i obmiary dokonane na podstawie projektu Obmiar robót. Jednostką obmiaru jest metr układanych kabli i sztuka montowanych słupów. 8. Odbiór robót Odbiór robót zanikowych i ulegających zakryciu. Odbiorowi robót ulegających zakryciu podlegają następujące roboty: - układane kable SN w wykopie przed zasypaniem Zasady odbioru ostatecznego robót. Odbioru ostatecznego należy dokonać w oparciu o dostarczone przez wykonawcę dokumenty: 5

Celem kontroli jest stwierdzenie osiągnięcia założonej jakości wykonywanych robót przy wykonaniu zasilania pompowni ścieków. 6.1.

6 - projektową dokumentację powykonawczą, - geodezyjną dokumentację powykonawczą, - protokóły z dokonanych pomiarów, - odbiór robót przez Tauron-Dystrybucja S.A. Oddział w Legnicy. 9. Podstawa płatności. Płatność za wykonanie robót należy przyjmować zgodnie z obmiarem, oceną jakości użytych materiałów i jakości wykonanych robót na podstawie wyników pomiarów i badań. Cena wykonania robót obejmuje: - roboty pomiarowe i przygotowawcze, - oznakowanie robót, - transport materiałów niezbędnych do wykonania robót, - wykonanie wykopów pod słup wirowany wraz z zasypaniem. - wykonanie prac demontażowych linii napowietrznej i słupów. - wykonanie wykopów pod kabel 20 kv typu [3x]XRUHAKXs 1x120/25mm2 wraz z zasypaniem. - wykonanie wykopów pod rury DVK 160 wraz z zasypaniem. - układanie kabla [3x]XRUHAKXs 1x120/25mm2 w wykopie i przepustach. - wciągnięcie do rury DVK 160 kabli zasilających [3x]XRUHAKXs 1x120/25mm2 - wykonanie muf przelotowych POLJ 24/ montaż uziomu poziomego i pionowego z preta fi 21, wykonanie połączeń wyrównawczych. 10. Przepisy związane. PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. SEP N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Centralny Ośrodek Szkolenia i Wydawnictw SEP Warszawa 2004 PN-C Rury z nieplastykowanego polichlorku winylu. 6

Cena wykonania robót obejmuje: - roboty pomiarowe i przygotowawcze, - oznakowanie robót, - transport materiałów niezbędnych do wykonania robót, - wykonanie wykopów pod słup wirowany wraz z zasypaniem.
