POLITECHNIKA RZESZOWSKA WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA KIERUNEK ARCHITEKTURA I URBANISTYKA ZAKŁAD URBANISTYKI I ARCHITEKTURY Kierownik zakładu: dr hab. inż. arch. Adam Rybka, Prof.

1 POLITECHNIKA RZESZOWSKA WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA KIERUNEK ARCHITEKTURA I URBANISTYKA ZAKŁAD URBANISTYKI I ARCHITEKTURY Kierownik zakładu: dr hab. inż. arch. Adam Rybka, Prof. PRz ROK I, SEM. 2 TEORIA I PROJEKTOWANIE ARCHITEKTONICZNE Prowadzący przedmiot: dr hab. inż. arch. Adam Rybka, Prof. PRz Prowadzący grupy projektowe: dr hab. inż. arch. Adam Rybka, Prof. PRz mgr inż. arch. Magdalena Szpytma, asystent mgr inż. arch. Beata Walicka-Góral, asystent Rok akademicki 2013/2014 Rzeszów 2014

2 TEORIA I PROJEKTOWANIE ARCHITEKTONICZNE Prowadzący przedmiot: dr hab. inż. arch. Adam Rybka, Prof.

2 PRZEDMIOT: TEORIA I PROJEKTOWANIE ARCHITEKTONICZNE ROK I, SEM. 2 PROGRAM KURSU I. Temat kursu II. Zakres opracowania projektu III. Wytyczne projektowe IV. Forma opracowania V. Kryteria oceny VI. Harmonogram zajęć I. TEMAT KURSU 1. Projekt architektoniczny budynku mieszkalnego jednorodzinnego wolno stojącego wraz z zagospodarowaniem terenu na zadanej lokalizacji ( ½ semestru). 2. Projekt architektoniczny budynku jednorodzinnego w zabudowie szeregowej wraz z zagospodarowaniem terenu na zadanej lokalizacji ( ½ semestru). II. ZAKRES OPRACOWANIA PROJEKTU 1. Część urbanistyczna: Analizy terenu: analiza komunikacji, zieleni, funkcji i wysokości w skali 1: 2000 (na zadanej mapie). Plan sytuacyjny w skali 1:1000 z zaznaczonym projektowanym budynkiem oraz rozwiązanie komunikacji pieszej i kołowej dla projektowanego budynku w skali najbliższego sąsiedztwa i otoczenia urbanistycznego ( na zadanej na mapie). Zagospodarowanie działki w skali 1:500 ilustrując funkcjonowanie rozwiązania komunikacji pieszej i kołowej dla projektowanego budynku. Należy zaznaczyć odpowiednimi symbolami kierunki świata, wejście do budyniu oraz ewentualny wjazd. Należy uwzględnić na planie tereny utwardzone, miejsca postojowe, powierzchnie biologicznie czynną (zieleń urządzoną niską i wysoką), miejsca gromadzenia odpadów stałych, małą architekturę i urządzenia rekreacyjne itp. 2. Część architektoniczna: Rzuty, przekroje, elewacje w skali 1:50. Należy przedstawić odpowiednią do zilustrowania pomysłu ilość przekrojów poziomych (rzut wszystkich kondygnacji projektowanego budynku) i pionowych budynku. Na rzutach poziomych zaznaczyć osie konstrukcyjne, wymiary oraz podstawowe wyposażenie pomieszczeń. Przynajmniej jeden przekrój pionowy ma pokazać klatkę schodową krojoną wzdłuż biegu schodów z opisanymi biegami schodów i z zaznaczonymi kotami wysokości. Rysunki elewacji należy przedstawić w ilości koniecznej do zilustrowania pomysłu, minimum cztery elewacje ( dla zabudowy szeregowej dodatkowo należy przedstawić pierzeje projektowanego szeregu zabudowy jednorodzinnej w skali 1:100/1:200). Dla lepszego przekazu pomysłu należy dołączyć kolorystykę i szkice odręczne. Perspektywa odręczna ( obowiązkowa), aksonometria lub wizualizacja komputerowa. Model na działce w skali 1:50. Model bryły wraz z elementami zagospodarowania działki ma zilustrować ideę budynku wraz z otoczeniem. Model ma podnieść walory rysunkowego przedstawienia projektu. Należy przedstawić plansze z fotografiami modelu uzupełnioną o szkice rozwoju koncepcji bryły. Detal budowlany fragment przekroju pionowego charakterystycznej ściany zewnętrznej w skali 1:20 ( rysunek odręczny).

Projekt architektoniczny budynku jednorodzinnego w zabudowie szeregowej wraz z zagospodarowaniem terenu na zadanej lokalizacji ( ½ semestru). II. ZAKRES OPRACOWANIA PROJEKTU 1.

3 3. Opis do projektu. Opis powinien zawierać opis inspiracji z ilustracjami oraz opis idei koncepcji architektonicznej, rozwiązań funkcjonalnych i technicznych projektu. Konstrukcja opisu powinna być przejrzysta i logiczna. Opis powinien zawierać co najmniej 4 strony tekstu + ilustracje czcionka Arial 11 pt III. WYTYCZNE PROJEKTOWE 1. Projekt budynku mieszkalnego jednorodzinnego wolno stojącego wraz z zagospodarowaniem terenu na zadanej lokalizacji ( ½ semestru). Pierwsza część ćwiczenia semestralnego to projekt architektoniczny budynku mieszkalnego jednorodzinnego wolno stojącego. Wytyczne projektowe dla budynku jednorodzinnego wolno stojącego: budynek parterowy z poddaszem użytkowym lub piętrowy, powierzchnia użytkowa: ok. 120 m2 pomieszczenia: kuchnia, jadalnia lub aneks, salon, sypialnie ( co najmniej 3 sypialnie), pom. sanitarne, wiatrołap, kotłownia, ( garaż opcjonalnie). Lokalizacje dla zabudowy jednorodzinnej wolno stojącej: lokalizacja nr 1 znajduje się przy ul. Eugeniusza Kwiatkowskiego w Rzeszowie, działka nr 1129, lokalizacja nr 2 znajduje się przy ul. Miedzianej w Rzeszowie, działka nr 1809, 1810, Projekt budynku jednorodzinnego w zabudowie szeregowej wraz z zagospodarowaniem terenu na zadanej lokalizacji ( ½ semestru). Druga część ćwiczenia semestralnego: projekt architektoniczny budynku mieszkalnego jednorodzinnego w zabudowie szeregowej. Wytyczne projektowe dla budynku jednorodzinnego w zabudowie szeregowej : budynek piętrowy lub parterowy z poddaszem użytkowym, powierzchnia użytkowa: ok. 110 m2 pomieszczenia: kuchnia, jadalnia lub aneks, salon, sypialnie ( co najmniej 3 sypialnie), pom. sanitarne, wiatrołap, kotłownia, ( garaż opcjonalnie). IV. FORMA OPRACOWANIA Projekt należy przedstawić na planszach formatu 50x70 cm w układzie pionowym lub poziomym. Wszystkie plansze należy opisać w tabelce z podaniem: nazwy przedmiotu, imienia i nazwiska autora, roku i semestru studiów oraz imienia i nazwiska prowadzącego grupę projektową oraz nazwy przedmiotu (w dolnym prawym rogu tabelka). Część rysunkowa złożona w teczce papierowej, białej, formatu 50x70 cm, podpisana ( tabelka jw.). Część opisowa ze stroną tytułową w formacie A4 spięta w skoroszycie z ponumerowanymi stronami. Obydwie części zarówno rysunkową jak i opisową należy oddać na płytce CD w formacie: tif, jpg, PDF i dołączyć do opisu. W przypadku prac wykonanych ręcznie należy całość zeskanować. Prezentacja całości projektu to przemyślana, estetyczna kompozycja przedstawiająca projekt na planszach w ilości niezbędnej do czytelnego i jednoznacznego przedstawienia przyjętych rozwiązań. Spełnienie powyższych wymagań jest warunkiem przyjęcia pracy zarówno do przeglądów jaki i do oceny końcowej. Nie uczestniczenie w zajęciach i przeglądach, brak całości zakresu opracowania projektu wg wytycznych skutkuje otrzymaniem oceny niedostatecznej z kursowego projektu. Możliwe są dwie nieusprawiedliwione nieobecności w semestrze.

Projekt budynku mieszkalnego jednorodzinnego wolno stojącego wraz z zagospodarowaniem terenu na zadanej lokalizacji ( ½ semestru).

4 V. KRYTERIA OCENY 1. Kryteria oceny projektów: Zgodność z programem kursu: warunkami opracowania, zakresem merytorycznym, formą opracowania. Wartości merytoryczne: oryginalność koncepcji, wartości artystyczne, poprawność merytoryczna zastosowanych rozwiązań, czytelność prezentacji, opracowanie graficzne. Prezentacja projektu, obrona: umiejętność przekazania idei i prezentacji projektu, skuteczna argumentacja przyjętych założeń i rozwiązań projektowych. 2. Ocena końcowa: ocena z projektów i klauzur oraz aktywności na zajęciach. Ocena za projekt to: część oceny stanowią wartości merytoryczne: oryginalność koncepcji, wartości artystyczne projektu, prawidłowość rozwiązań, część oceny stanowią walory graficznego opracowania, czytelność prezentacji projektu i estetyka, ocena części opisowej i zawarte w niej wartości merytoryczne. Oceny wystawione są w oparciu o przyjęte kryteria i system punktacyjny oraz na podstawie oceny i opinii prowadzących grupy projektowe. Ocena z projektu oddanego po wyznaczonym terminie jest niższa.

Prezentacja projektu, obrona: umiejętność przekazania idei i prezentacji projektu, skuteczna argumentacja przyjętych założeń i rozwiązań projektowych. 2.

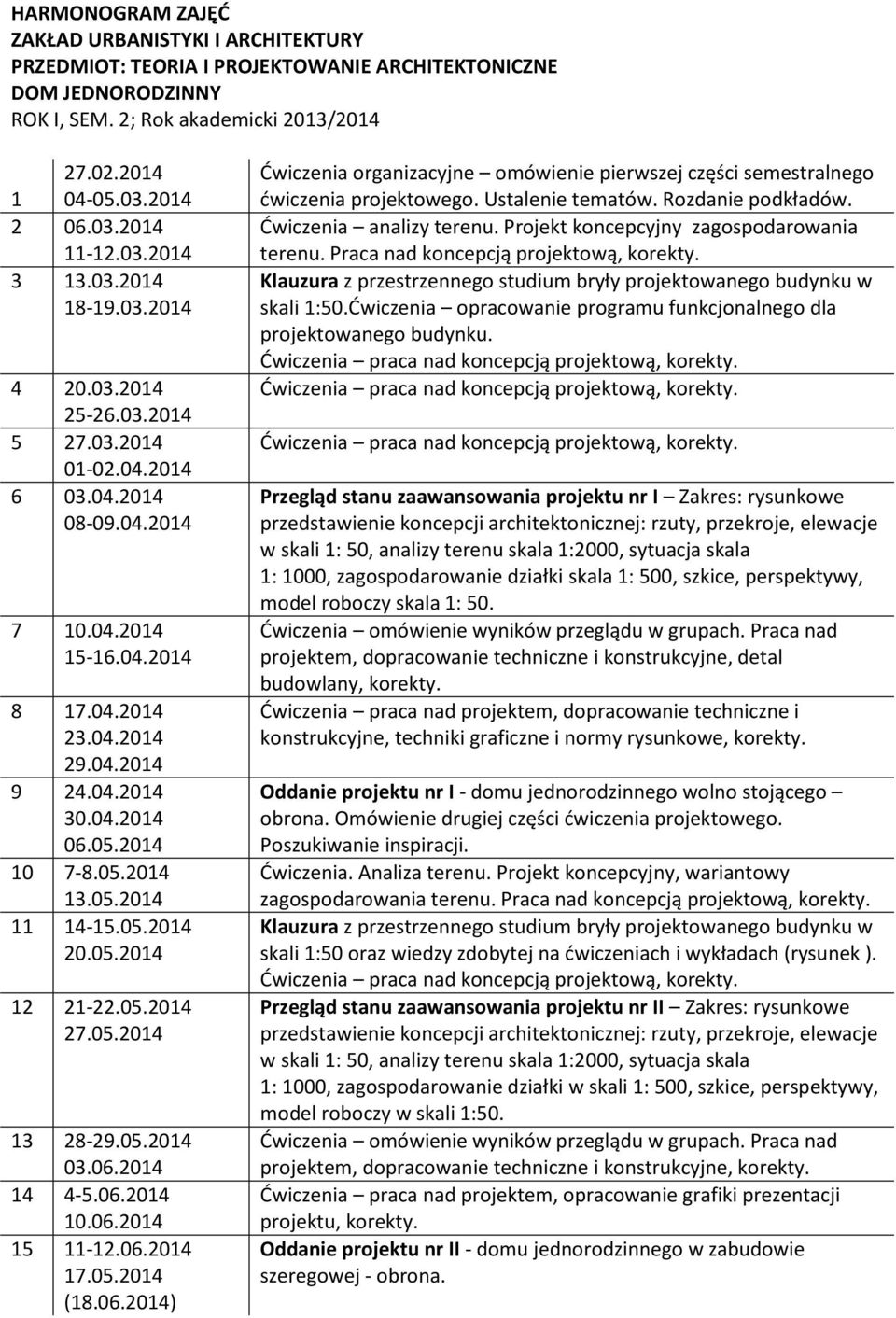

5 HARMONOGRAM ZAJĘĆ ZAKŁAD URBANISTYKI I ARCHITEKTURY PRZEDMIOT: TEORIA I PROJEKTOWANIE ARCHITEKTONICZNE ROK I, SEM. 2; Rok akademicki 2013/ ( ) Ćwiczenia organizacyjne omówienie pierwszej części semestralnego ćwiczenia projektowego. Ustalenie tematów. Rozdanie podkładów. Ćwiczenia analizy terenu. Projekt koncepcyjny zagospodarowania terenu. Praca nad koncepcją projektową, korekty. Klauzura z przestrzennego studium bryły projektowanego budynku w skali 1:50.Ćwiczenia opracowanie programu funkcjonalnego dla projektowanego budynku. Przegląd stanu zaawansowania projektu nr I Zakres: rysunkowe przedstawienie koncepcji architektonicznej: rzuty, przekroje, elewacje w skali 1: 50, analizy terenu skala 1:2000, sytuacja skala 1: 1000, zagospodarowanie działki skala 1: 500, szkice, perspektywy, model roboczy skala 1: 50. Ćwiczenia omówienie wyników przeglądu w grupach. Praca nad projektem, dopracowanie techniczne i konstrukcyjne, detal budowlany, korekty. Ćwiczenia praca nad projektem, dopracowanie techniczne i konstrukcyjne, techniki graficzne i normy rysunkowe, korekty. Oddanie projektu nr I - domu jednorodzinnego wolno stojącego obrona. Omówienie drugiej części ćwiczenia projektowego. Poszukiwanie inspiracji. Ćwiczenia. Analiza terenu. Projekt koncepcyjny, wariantowy zagospodarowania terenu. Praca nad koncepcją projektową, korekty. Klauzura z przestrzennego studium bryły projektowanego budynku w skali 1:50 oraz wiedzy zdobytej na ćwiczeniach i wykładach (rysunek ). Przegląd stanu zaawansowania projektu nr II Zakres: rysunkowe przedstawienie koncepcji architektonicznej: rzuty, przekroje, elewacje w skali 1: 50, analizy terenu skala 1:2000, sytuacja skala 1: 1000, zagospodarowanie działki w skali 1: 500, szkice, perspektywy, model roboczy w skali 1:50. Ćwiczenia omówienie wyników przeglądu w grupach. Praca nad projektem, dopracowanie techniczne i konstrukcyjne, korekty. Ćwiczenia praca nad projektem, opracowanie grafiki prezentacji projektu, korekty. Oddanie projektu nr II - domu jednorodzinnego w zabudowie szeregowej - obrona.

2014 10 7-8.05.2014 13.05.2014 11 14-15.05.2014 20.05.2014 12 21-22.05.2014 27.05.2014 13 28-29.05.2014 03.06.
