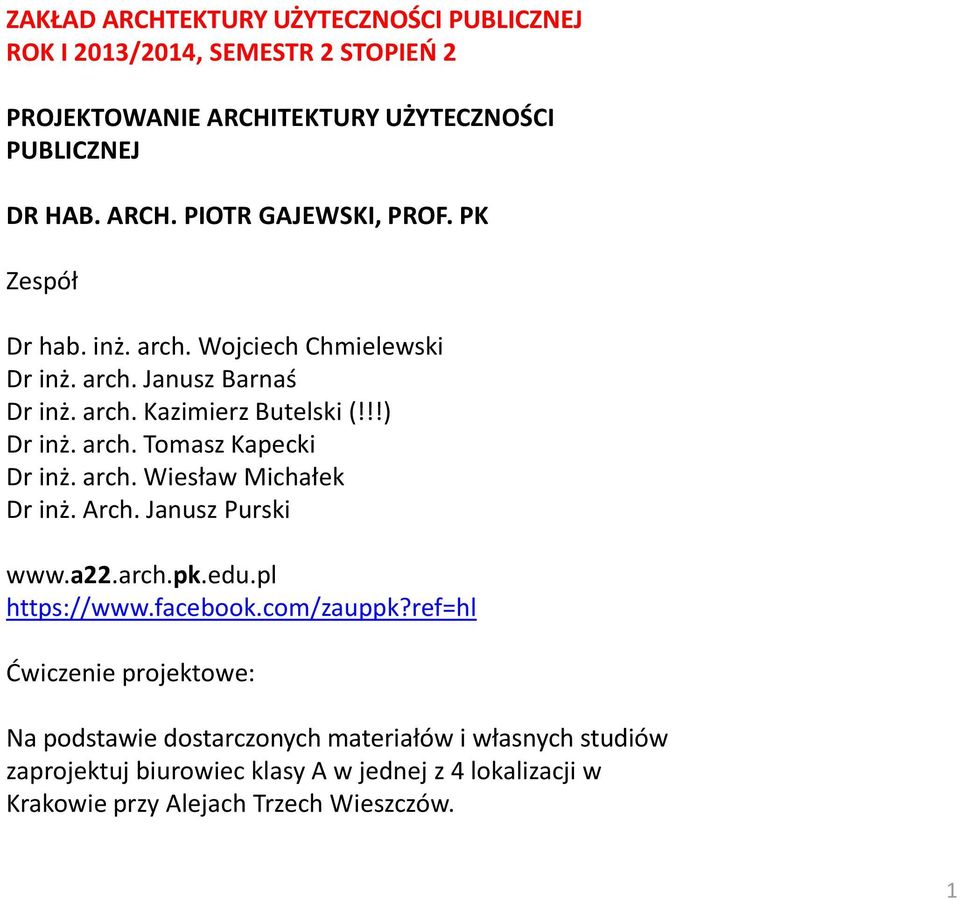

1 PROJEKTOWANIE ARCHITEKTURY UŻYTECZNOŚCI PUBLICZNEJ Zespół Dr hab. inż. arch. Wojciech Chmielewski Dr inż. arch. Janusz Barnaś Dr inż. arch. Kazimierz Butelski (!!!) Dr inż. arch. Tomasz Kapecki Dr inż. arch. Wiesław Michałek Dr inż. Arch. Janusz Purski Ćwiczenie projektowe: Na podstawie dostarczonych materiałów i własnych studiów zaprojektuj biurowiec klasy A w jednej z 4 lokalizacji w Krakowie przy Alejach Trzech Wieszczów. 1

a22.arch.pk.edu.pl https://www.facebook.com/zauppk?

2 2

3 PROGRAM FUNKCJONALNY BUDYNKÓW BIUROWYCH KLASY A LOKALIZACJA IV III II I Powierzchnia całkowita nad terenem ( kondygnacji) 1. Powierzchnia parteru ( ) Strefa ogólna Hall wejściowy : Recepcja, informacja, ochrona Kiosk, prasa artykułu biurowe Szatnia Toalety Strefa usług Handel SPA, Gabinety lekarskie Symulatory: tenis, boks, golf itp Siłownia Fitness Powierzchnia biurowa (minimalna jednostka ok 200 m2) 3. Parking Piętro techniczne Sumarycznie Nota! LOKALIZACJE: IV Kossakówka, III Sokół, II AGH, I Karmelicka Podano powierzchnie brutto z konstrukcja i komunikacją, tolerancja do %, w części biurowej należy pokazać sposób wydzielenia jednostek biurowych 200 m2 W projekcie należy uwzględnić przystanki komunikacji miejskiej 3

2 Strefa usług 700 1570 1280 700 Handel 200 750 410 180 SPA, Gabinety lekarskie 120 200 200 120 Symulatory: tenis, boks, golf itp 130 240 230 120 Siłownia 130 180 200 160 Fitness 120 200 240 120 2.

4 Rogatka Wolska wpisana do Rejestru Zabytków 4

5 Kossakówka wpisana do Rejestru Zabytków 5

6 Budynek Sokoła przy ul. Piłsudskiego wpisany do Rejestru Zabytków, po prawej Rudawa. 6

7 Temat: BIUROWIEC KLASY A Wytyczne techniczne: Funkcja podstawowa biura klasy A oraz powierzchnie usługowe/handlowe na parterze. Parking należy uzyskać maksymalną liczbę miejsc parkingowych, oraz maksymalną powierzchnię magazynową przy założeniu, że występują nie więcej niż dwie kondygnacje podziemne. Rozdzielona komunikacja (windy, klatki schodowe) pomiędzy garażem podziemnym a kondygnacjami naziemnymi w taki sposób, aby przepływ osób i materiałów możliwy był wyłącznie przez recepcję i kontrolę dostępu zlokalizowaną na parterze budynku. Dostawy zaopatrzenia do budynku w parterze koncepcja powinna uwzględniać rozwiązania projektowe w tym zakresie (zatoka postojowa, krótki i łatwy dostęp do holu windowego na parterze, etc.). Wysokość kondygnacji biurowej netto min. 3 m w świetle od podłogi podniesionej do sufitu podwieszonego. Wysokość podłogi podniesionej min. 10 cm brutto. Wysokość kondygnacji parteru netto min. 3,3 m; wysokość hallu głównego min. 6 m. Wysokość pomieszczeń garaż do elementów konstrukcji lub instalacji min. 2,5 m. Zaleca się przyjęcie siatki konstrukcyjnej o rozstawie 8,1 m, szczególnie dla parkingu Projekt elewacji powinien umożliwić zastosowanie podziałów w module 1,35 m (możliwość podziału na pokoje biurowe 2,7 m szerokości). 7

Rozdzielona komunikacja (windy, klatki schodowe) pomiędzy garażem podziemnym a kondygnacjami naziemnymi w taki sposób, aby przepływ osób i materiałów możliwy był wyłącznie przez recepcję i kontrolę

8 Wytyczne ogólne do projektowania: Świadomość ekologiczna; Dbałość o środowisko; Projektowanie z uwzględnieniem zasady zrównoważonego rozwoju; Energooszczędność i poszanowanie zasobów naturalnych; Funkcjonalność rozwiązań projektowych; Wyjątkowy, lecz prosty i skromny design; Elastyczność rozwiązań zapewniająca również możliwość wprowadzania zmian funkcjonalnych w czasie cyklu życia budynku; Ekonomiczne i efektywne rozwiązania projektowe z uwzględnieniem kosztów utrzymania obiektu; Dostosowanie projektu do wymogów kulturowych, zastanego dziedzictwa 8

design; Elastyczność rozwiązań zapewniająca również możliwość wprowadzania zmian funkcjonalnych w czasie cyklu życia budynku; Ekonomiczne

9 Ogólne wytyczne funkcjonalno użytkowe dla poszczególnych poziomów: Poziom -1,-2 przeznacza się na garaż z miejscami parkingowymi oraz pomieszczeniami technicznymi ; należy również przewidzieć miejsca parkingowe dla niepełnosprawnych oraz rowerów w ilości umożliwiającej spełnienie obowiązujących przepisów prawa polskiego, należy również przewidzieć strefę miejsc parkingowych dla gości z czytelnym i funkcjonalnym systemem kontroli i organizacji dostępu. Dopuszcza się możliwość lokalizowania miejsc parkingowych w poziomie na kondygnacji -1, -2. Poziom 0 parter lub tzw. wysoki parter - dopuszcza się na tym poziomie handel, gastronomię i usługi,restauracje, puby, centra odnowy, usługi drobne, wspomagające wiodącą funkcję biurową. W przypadku ich lokowania należy przedstawić ich komercyjne uzasadnienie; wymóg nie jest obligatoryjny; alternatywnie przestrzenie te mogą też być przeznaczone na funkcję biurową. Na terenie wnętrza kwartału dopuszcza się lokalizację miejsc parkingowych terenowych z możliwością wykonania tej powierzchni, jako biologicznie czynnej w całości lub części. Poziom 1 do 4 przeznacza się na powierzchnię biurową oraz powierzchnię komunikacji wraz niezbędnymi pomieszczeniami / przestrzeniami towarzyszącymi (salami spotkań, serwerowniami, automatami z napojami, aneksami kuchennymi z jadalniami, itp.). Uwaga należy zaaranżować jedną przykładową kondygnację Dominanty opcjonalnie, zależnie od koncepcji budynku oraz propozycji wpisania jej w całość założenia. 9

i funkcjonalnym systemem kontroli i organizacji dostępu. Dopuszcza się możliwość lokalizowania miejsc parkingowych w poziomie na kondygnacji -1, -2. Poziom 0 parter lub tzw.

10 Wymogi dotyczące projektowania budynków biurowych klasy A: Przedstawienie koncepcji architektonicznej o charakterystycznych, rozpoznawalnych rozwiązaniach, zaprojektowanej w oparciu o najnowsze trendy zrównoważonej architektury światowej przy jednoczesnym zachowaniu zasady optymalizacji kosztów realizacji. Wyposażony w nowoczesne systemy ogrzewania, klimatyzacji, wentylacji, okablowania strukturalnego, kontroli dostępu, oddymiania strumieniowego, zoptymalizowany pod kątem kosztów realizacji. Zaopatrzony w nowoczesne, trwałe, tanie w obsłudze i konkurencyjne kosztowo systemy komunikacji pionowej. Zaprojektowany zgodne z przepisami w zakresie oświetlenia naturalnego uwzględniający jednak lokalizację budynku i jego szczególne nasłonecznienie; to łączy się również z optymalizacją kosztów utrzymania ogrzewania. Zaprojektowany z uwzględnieniem szczególnych oczekiwań jeśli chodzi o strefę wejściową (dobra i ekonomicznie uzasadniona, jakość wykończeń, charakterystyczna architektura). W szczególności należy pokazać na rysunkach sposób prowadzenie instalacji wentylacji mechanicznej i klimatyzacji. 10

Wyposażony w nowoczesne systemy ogrzewania, klimatyzacji, wentylacji, okablowania strukturalnego, kontroli dostępu, oddymiania strumieniowego, zoptymalizowany pod kątem kosztów realizacji.

11 Wymagania formalne i zakres projektu Część rysunkowa i modelu roboczy 6 do 9 plansz rysunkowych wymiar 100x70 cm pokazujących koncepcję autorską, skale 1:200, 1:500, 1:20. W szczególności rzuty wszystkich kondygnacji, przekroje minimum 2, elewacje wszystkie, sytuacja w poziomie parteru z pokazaniem infrastruktury technicznej i komunikacyjnej. Model w skali 1:200 i perspektywa od strony Alei Trzech Wieszczów. Część opisowa Opis koncepcji wraz z zestawieniem powierzchni, i szkicami. Wielkość 4 strony formatu a4 o objętości znormalizowanego maszynopisu wraz z częścią rysunkowa zmniejszoną do formatu A3. Opis musi zawierać informacje o funkcji, konstrukcji i formie budynku. Opis wraz z rysunkami ma być spięty w formie książeczki. Przeglądy: Przegląd 1 - Forma w mieście przedstawiona na modelu urbanistycznym 1:400, Przegląd 2 - Forma w działaniu pokazana na rysunkach w szczególności na przekroju 1:200. Przegląd 3 Zatwierdzenie całości koncepcji do ostatecznej edycji. Klauzura - samodzielne rozwiązanie zadania projektowego na sali ćwiczeniowej Udział w zajęciach i zaliczenie przeglądów warunkują uzyskanie pozytywnego wyniku studiów 11

Model w skali 1:200 i perspektywa od strony Alei Trzech Wieszczów. Część opisowa Opis koncepcji wraz z zestawieniem powierzchni, i szkicami.

12 Październik 1 pażdziernik 2013 w Zajęcia organizacyjne 4 pażdziernik 2013 p Wizja lokalna 8 październik 2013 w Zajęcia projektowe 11 październik 2013 p Zajęcia projektowe 15 październik 2013 w Zajęcia projektowe 18 październik 2013 p Zajęcia projektowe 22 październik 2013 w Przegląd 1 25 październik 2013 p Omówienie przeglądu 29 październik 2013 w Zajęcia projektowe HARMONOGRAM ZAJĘĆ Listopad 5 listopad 2013 w Zajęcia projektowe 8 listopad 2013 p Zajęcia projektowe 12 listopad 2013 w Zajęcia projektowe 15 listopad 2013 p Zajęcia projektowe 19 listopad 2013 w Zajęcia projektowe 22 listopad 2013 p Zajęcia projektowe 26 listopad 2013 w Przegląd 2 29 listopad 2013 p Omówienie przeglądu Grudzień 3 grudzień 2013 w Zajęcia projektowe 6 grudzień 2013 p Zajęcia projektowe 10 grudzień 2013 w Zajęcia projektowe 13 grudzień 2013 p Zajęcia projektowe 17 grudzień 2013 w Zajęcia projektowe 20 grudzień 2013 p Przegląd 3 Styczeń styczeń 2014 w Omówienie przeglądu 10 styczeń 2014 p Klauzura 14 styczeń 2014 w Zajęcia projektowe 17 styczeń 2014 p Zajęcia projektowe 21 styczeń 2014 w Obrona termin 1 24 styczeń 2014 p Obrona termin 2 12

Listopad 5 listopad 2013 w Zajęcia projektowe 8 listopad 2013 p Zajęcia projektowe 12 listopad 2013 w Zajęcia projektowe 15 listopad 2013 p Zajęcia projektowe 19 listopad 2013 w Zajęcia projektowe 22

13 Literatura: Administracja W. Buliński, K. Banasiak, Kraków 1983 Building Type Basics for Office Buildings P. Katz, New York 2002 Projektowanie obiektów biurowych: Historia ; Rodzaje obiektów biurowych, Część 1, E. Niezabitowska, Katowice 1997 Ergonomia pracy biurowej M. Złowodzki, Kraków 2004 Klasyfikacja budynków biurowych, opracowanie firmy Brochocki cid=16&id=1095&mod=m_artykuly&p=1 13

Niezabitowska, Katowice 1997 Ergonomia pracy biurowej M.

14 Prezentowany materiał ilustracyjny pochodzi z portalu Poniżej zamieszczono przykładowe łącza do map. Druga obwodnica 1: , , , &SRS =2180&active_lyr=id:d.UMWM_granice_ewid.118,mapId:msUMK_granice_ewid,lid:118&l ocale=pl Czysta Działka II 1:500 new&gpmap=gp15&bbox= , , , &SRS=2180&active_lyr=id:d.UMWM_granice_ewid.118,mapId:msU MK_granice_ewid,lid:118 Czysta Działka II z sieciami 1:500 =new&gpmap=gp15&bbox= , , , &SRS=2180&active_lyr=id:d.UMWM_granice_ewid.118,mapId:ms UMK_granice_ewid,lid:118 14

118,mapId:msUMK_granice_ewid,lid:118&l ocale=pl Czysta Działka II 1:500 http://miip.geomalopolska.pl/imap/?locale=pl&sessionid=21110&startwg=wgmaps&gui= new&gpmap=gp15&bbox=566044.7367284736,244451.

15 Plan Krakowa z końca XIX wieku 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 41
