1 1

2 Metody badań Lista opracowanych metod badawczych wykonywanych przez Barg Diagnostykę Budowli Sp. z o.o. Spis treści Oznaczenie przyczepności przez odrywanie metodą pull-off. Norma PN-EN Oznaczenie siły wyrywającej metodą pull-out w elementach istniejących konstrukcji. Oszacowanie wytrzymałości betonu metodą seminiszczącą. Norma PN-EN Oznaczenie siły wyrywającej metodą pull-out w elementach nowobudowanych konstrukcji. Oszacowanie wytrzymałości betonu metodą seminiszczącą. Norma PN-EN Oznaczenie prędkości fali ultadźwiękowej. Oszacowanie wytrzymałości betonu metodą nieniszczącą. Norma PN-EN Oznaczenie liczby odbicia metodą sklerometryczną młotek Schmidta. Oszacowanie wytrzymałości betonu metodą nieniszczącą. Norma PN-EN Określenie wytrzymałości betonu na ściskanie na próbkach rdzeniowych wyciętych z konstrukcji. Metoda niszcząca. Norma PN-EN Wykonywanie odwiertów rdzeniowych. Norma PN-EN Oznaczenie liczby odbicia metodą sklerometryczną młotek Schmidta typu lekkiego - wahadłowy. Oszacowanie wytrzymałości betonu metodą nieniszczącą. Norma PN-EN Badanie wytrzymałości na ściskanie oraz zginanie podkładów podłogowych. Badanie w oparciu o normę PN-EN wraz z oceną według normy PN-EN Oznaczenie zawartości chlorków w betonie. Procedura zgodna z instrukcją IBDiM akceptowana przez GDDKiA...14 Określenie rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej. Ferroscan PS 200 firmy Hilti Określenie rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej. Lithoscope firmy Wurth Określenie rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej Profometer PM-650 firmy Wurth Odkrywki sprawdzające średnicę klasę i gatunek stali zbrojeniowej. Metoda stanowiąca uzupełnienie do określenia rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej Oznaczenie zawartości siarczanów w betonie. Procedura zgodna z instrukcją IBDiM akceptowana przez GDDKiA...19 Oznaczenie zawartości soli: chlorków, siarczanów oraz azotanów w konstrukcjach murowych. Metoda zgodna z wytycznymi WTA Merkblatt Oznaczenie wartości ph metodą analityczną Oznaczenie głębokości karbonatyzacji betonu. Oznaczenie ph na dwóch przedziałach > 8-9 i <

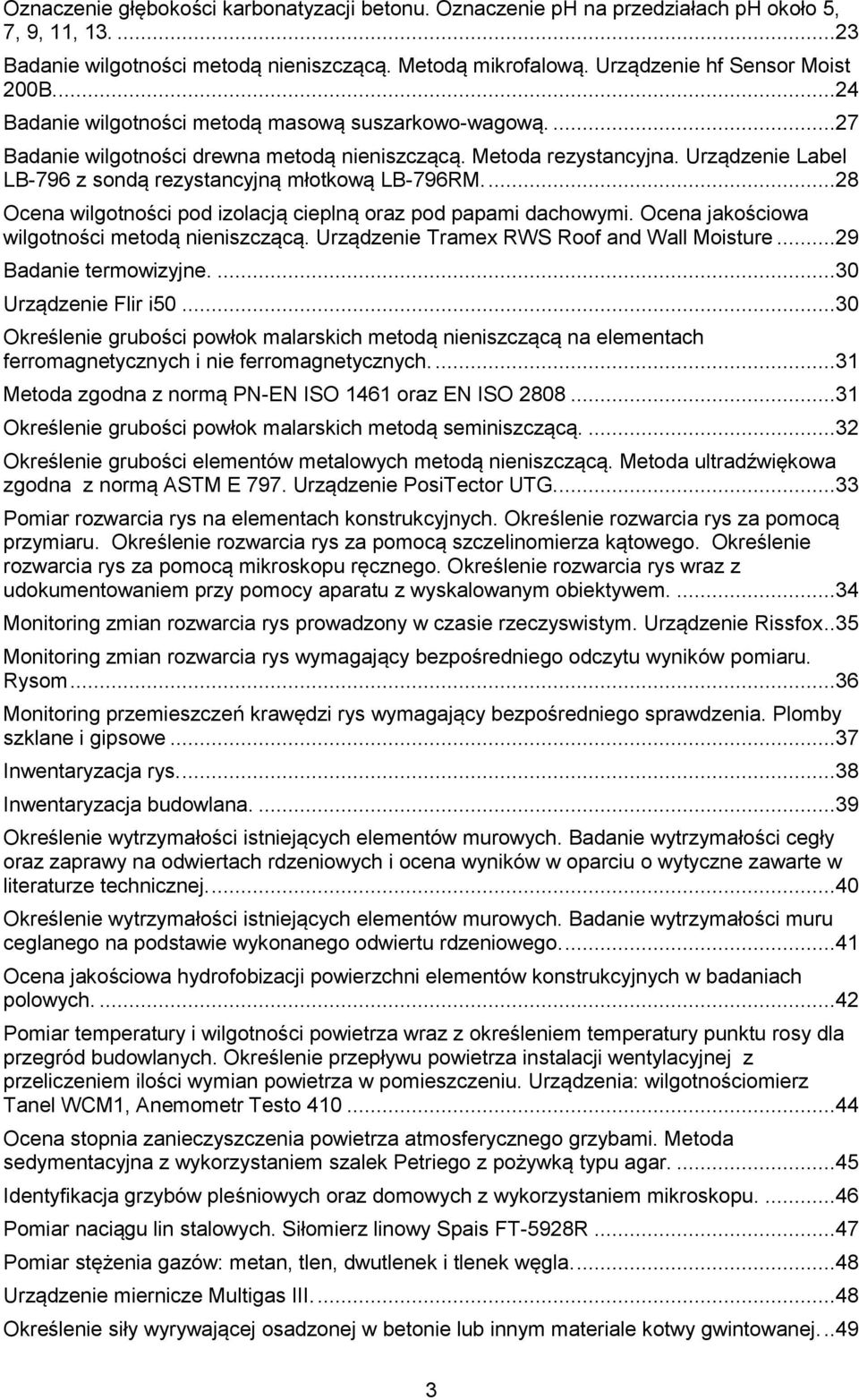

3 Oznaczenie głębokości karbonatyzacji betonu. Oznaczenie ph na przedziałach ph około 5, 7, 9, 11, Badanie wilgotności metodą nieniszczącą. Metodą mikrofalową. Urządzenie hf Sensor Moist 200B Badanie wilgotności metodą masową suszarkowo-wagową Badanie wilgotności drewna metodą nieniszczącą. Metoda rezystancyjna. Urządzenie Label LB-796 z sondą rezystancyjną młotkową LB-796RM Ocena wilgotności pod izolacją cieplną oraz pod papami dachowymi. Ocena jakościowa wilgotności metodą nieniszczącą. Urządzenie Tramex RWS Roof and Wall Moisture...29 Badanie termowizyjne Urządzenie Flir i Określenie grubości powłok malarskich metodą nieniszczącą na elementach ferromagnetycznych i nie ferromagnetycznych Metoda zgodna z normą PN-EN ISO 1461 oraz EN ISO Określenie grubości powłok malarskich metodą seminiszczącą Określenie grubości elementów metalowych metodą nieniszczącą. Metoda ultradźwiękowa zgodna z normą ASTM E 797. Urządzenie PosiTector UTG Pomiar rozwarcia rys na elementach konstrukcyjnych. Określenie rozwarcia rys za pomocą przymiaru. Określenie rozwarcia rys za pomocą szczelinomierza kątowego. Określenie rozwarcia rys za pomocą mikroskopu ręcznego. Określenie rozwarcia rys wraz z udokumentowaniem przy pomocy aparatu z wyskalowanym obiektywem Monitoring zmian rozwarcia rys prowadzony w czasie rzeczyswistym. Urządzenie Rissfox..35 Monitoring zmian rozwarcia rys wymagający bezpośredniego odczytu wyników pomiaru. Rysom...36 Monitoring przemieszczeń krawędzi rys wymagający bezpośredniego sprawdzenia. Plomby szklane i gipsowe...37 Inwentaryzacja rys Inwentaryzacja budowlana Określenie wytrzymałości istniejących elementów murowych. Badanie wytrzymałości cegły oraz zaprawy na odwiertach rdzeniowych i ocena wyników w oparciu o wytyczne zawarte w literaturze technicznej Określenie wytrzymałości istniejących elementów murowych. Badanie wytrzymałości muru ceglanego na podstawie wykonanego odwiertu rdzeniowego Ocena jakościowa hydrofobizacji powierzchni elementów konstrukcyjnych w badaniach polowych Pomiar temperatury i wilgotności powietrza wraz z określeniem temperatury punktu rosy dla przegród budowlanych. Określenie przepływu powietrza instalacji wentylacyjnej z przeliczeniem ilości wymian powietrza w pomieszczeniu. Urządzenia: wilgotnościomierz Tanel WCM1, Anemometr Testo Ocena stopnia zanieczyszczenia powietrza atmosferycznego grzybami. Metoda sedymentacyjna z wykorzystaniem szalek Petriego z pożywką typu agar Identyfikacja grzybów pleśniowych oraz domowych z wykorzystaniem mikroskopu Pomiar naciągu lin stalowych. Siłomierz linowy Spais FT-5928R...47 Pomiar stężenia gazów: metan, tlen, dwutlenek i tlenek węgla Urządzenie miernicze Multigas III Określenie siły wyrywającej osadzonej w betonie lub innym materiale kotwy gwintowanej

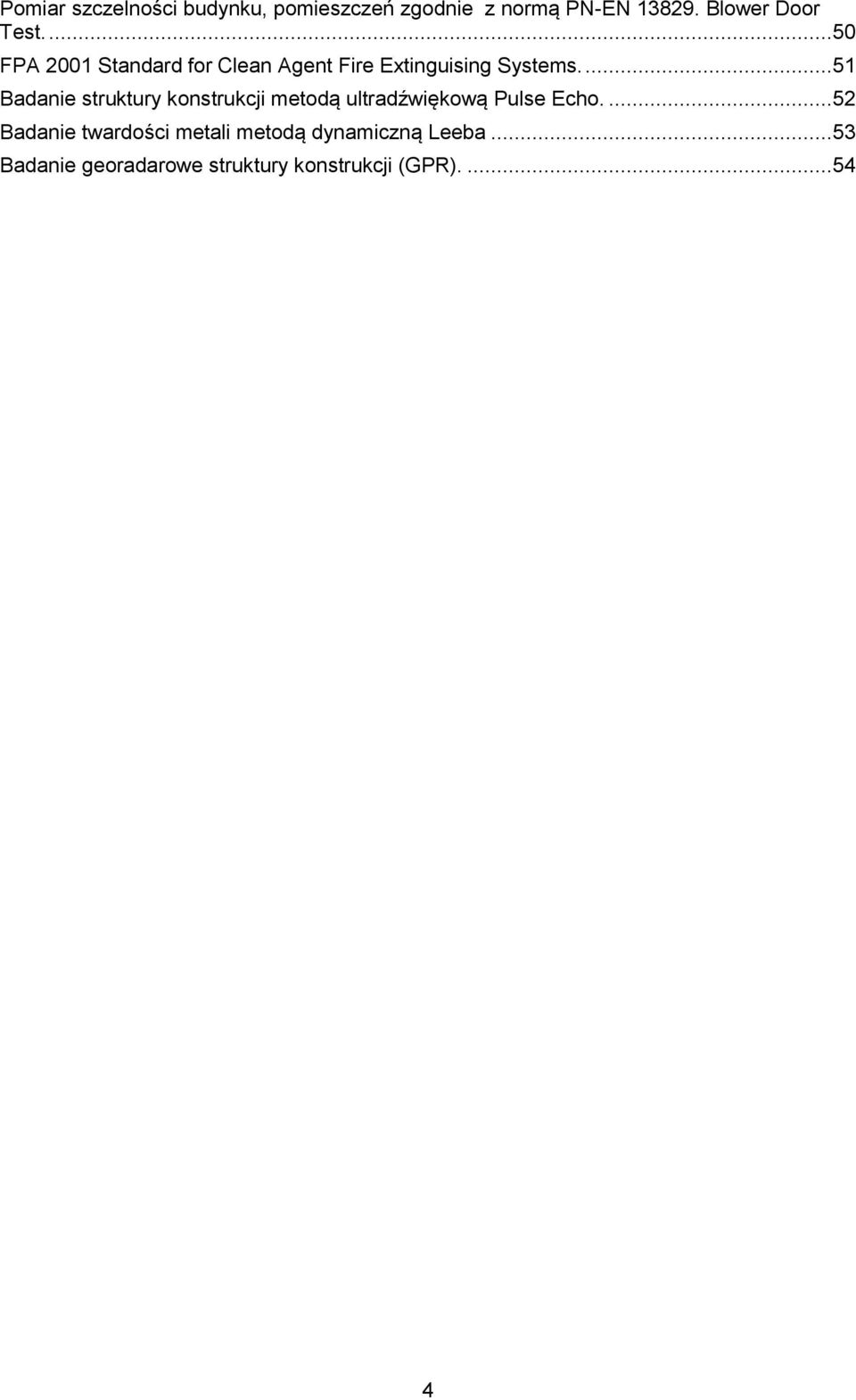

4 Pomiar szczelności budynku, pomieszczeń zgodnie z normą PN-EN Blower Door Test FPA 2001 Standard for Clean Agent Fire Extinguising Systems Badanie struktury konstrukcji metodą ultradźwiękową Pulse Echo Badanie twardości metali metodą dynamiczną Leeba...53 Badanie georadarowe struktury konstrukcji (GPR)

5 Metody badań DB 1 Oznaczenie przyczepności przez odrywanie metodą pull-off. Norma PN-EN 1542 Przyklejenie metalowego krążka o średnicy 50 mm do badanego podłoża. Nacięcie badanego podłoża wokół krążka na głębokość około 20 mm. Zamocowanie siłownika do krążka i oderwanie krążka. Odczyt wskazanej wartości siły odrywającej. Badanie przyczepności przez odrywanie różnego rodzaju podłoży. Sprawdzenie przyczepności pomiędzy poszczególnymi warstwami elementów konstrukcji. Ocena przydatności podłoża do konkretnych zastosowań. W przypadku nierównego lub zabrudzonego, zatłuszczonego podłoża należy wyrównać podłoże tarczą szlifierską. Następnie odpylić i obmyć powierzchnię acetonem. Wartości odczytana z siłownika to siła odrywana podawana w kn. Wartość należy przeliczyć na MPa. A2 5

6 Metody badań DB 2 Oznaczenie siły wyrywającej metodą pull-out w elementach istniejących konstrukcji. Oszacowanie wytrzymałości betonu metodą seminiszczącą. Norma PN-EN Wyrównanie powierzchni tarczą szlifierską. Nawiercenie otworu wiertłem 18 mm poprzez prowadnicę na głębokość 6-7 cm. Wyfrezowanie wpustu w otworze. Oczyszczenie otworu. Zamocowanie kotwy wyrywającej. Zamocowanie do kotwy i wyrwanie kotwy. Odczyt wskazanej wartości siły wyrywającej. Metoda półniszcząca do określenie wytrzymałości betonu na ściskanie. Metoda najczęściej stosowana w konstrukcjach mostowych, elementach sprężanych i prefabrykowanych. Badanie wykonywane w konstrukcjach, elementach istniejących. Metoda alternatywna określająca wytrzymałość betonu na ściskanie. Zgodnie z normą konieczne jest wyznaczenie korelacji przed oszacowaniem wytrzymałości betonu na ściskanie. Wartości odczytana z siłownika to siła wyrywająca podawana w kn. Wartość należy przeliczyć zgodnie z zaleceniami normy PN-EN A2 6

7 Metody badań DB 3 Oznaczenie siły wyrywającej metodą pull-out w elementach nowobudowanych konstrukcji. Oszacowanie wytrzymałości betonu metodą seminiszczącą. Norma PN-EN Podczas betonowania do deskowania mocuje się znormalizowaną kotwę stalową lub na powierzchni stropu umieszcza się kotwę pływającą. W wyznaczonym okresie mocuje się do kotwy siłownik. Odczyt wskazanej wartości siły wyrywającej. Metoda półniszcząca do określenie wytrzymałości betonu na ściskanie. Metoda najczęściej stosowana w konstrukcjach mostowych, elementach sprężanych i prefabrykowanych. Badanie wykonywane w konstrukcjach, elementach istniejących. Metoda alternatywna określająca wytrzymałość betonu na ściskanie. Zgodnie z normą konieczne jest wyznaczenie korelacji przed oszacowaniem wytrzymałości betonu na ściskanie. Wartości odczytana z siłownika to siła wyrywająca podawana w kn. Wartość należy przeliczyć zgodnie z zaleceniami normy PN-EN A2 7

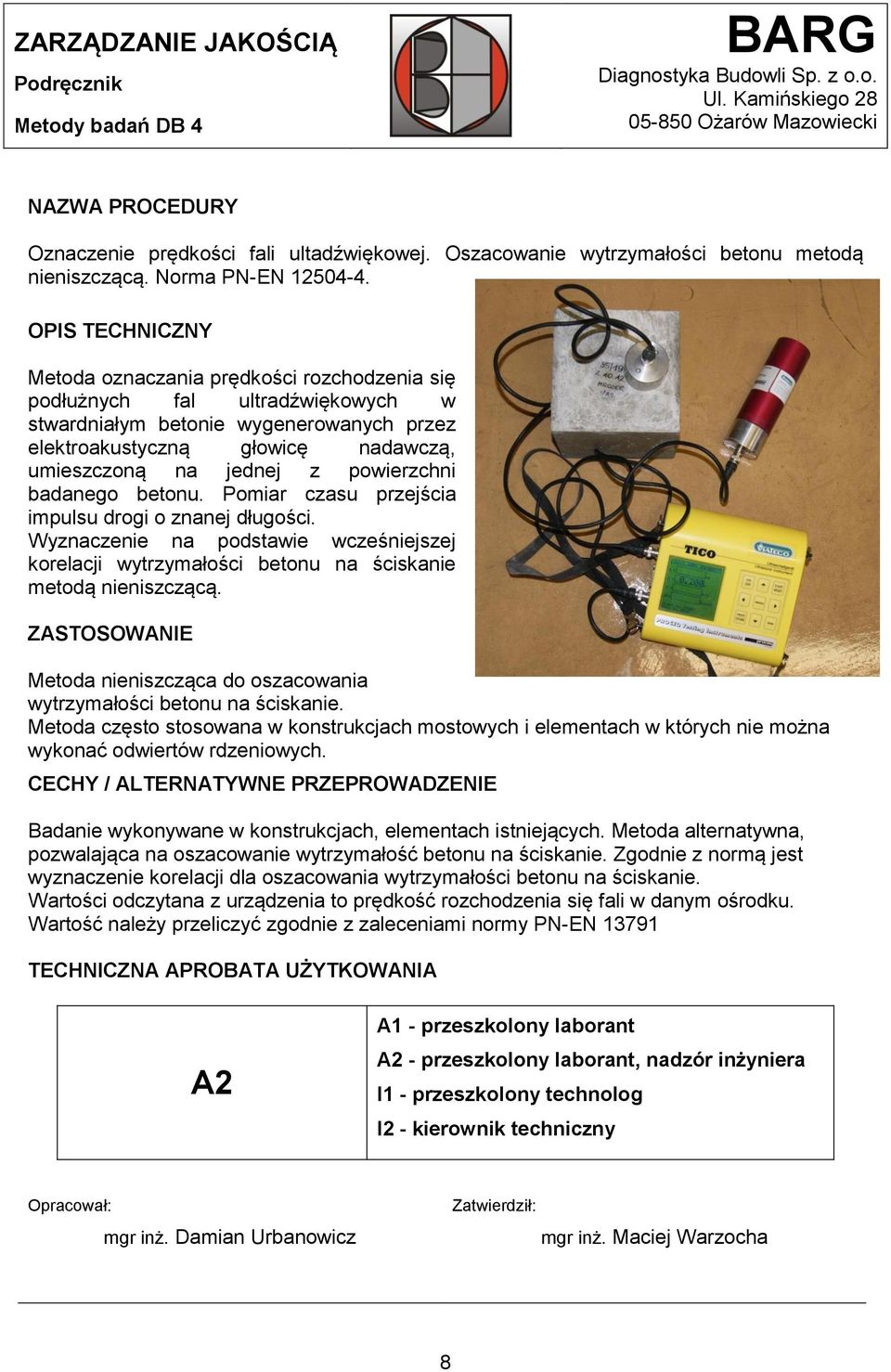

8 Metody badań DB 4 Oznaczenie prędkości fali ultadźwiękowej. Oszacowanie wytrzymałości betonu metodą nieniszczącą. Norma PN-EN Metoda oznaczania prędkości rozchodzenia się podłużnych fal ultradźwiękowych w stwardniałym betonie wygenerowanych przez elektroakustyczną głowicę nadawczą, umieszczoną na jednej z powierzchni badanego betonu. Pomiar czasu przejścia impulsu drogi o znanej długości. Wyznaczenie na podstawie wcześniejszej korelacji wytrzymałości betonu na ściskanie metodą nieniszczącą. Metoda nieniszcząca do oszacowania wytrzymałości betonu na ściskanie. Metoda często stosowana w konstrukcjach mostowych i elementach w których nie można wykonać odwiertów rdzeniowych. Badanie wykonywane w konstrukcjach, elementach istniejących. Metoda alternatywna, pozwalająca na oszacowanie wytrzymałość betonu na ściskanie. Zgodnie z normą jest wyznaczenie korelacji dla oszacowania wytrzymałości betonu na ściskanie. Wartości odczytana z urządzenia to prędkość rozchodzenia się fali w danym ośrodku. Wartość należy przeliczyć zgodnie z zaleceniami normy PN-EN A2 8

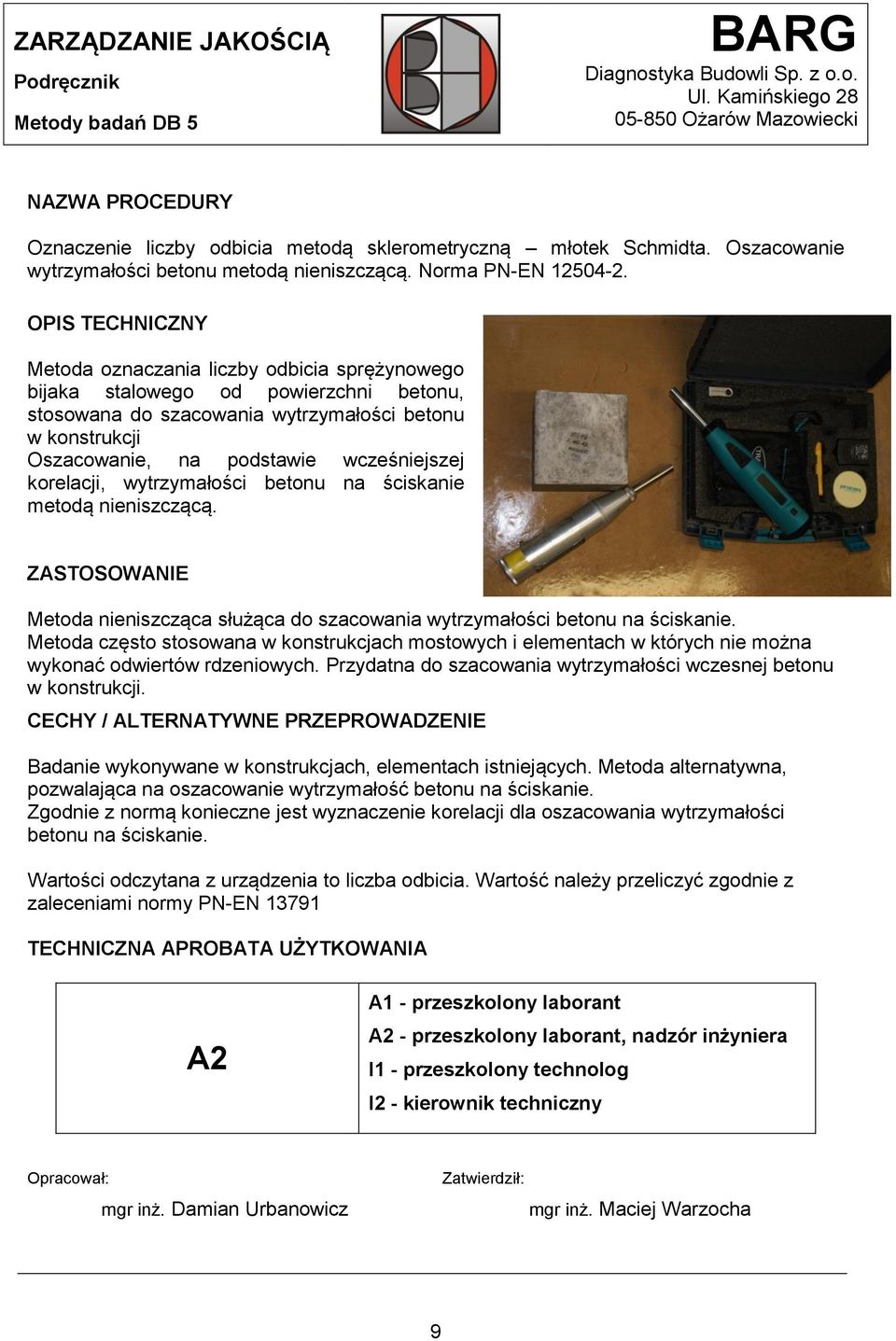

9 Metody badań DB 5 Oznaczenie liczby odbicia metodą sklerometryczną młotek Schmidta. Oszacowanie wytrzymałości betonu metodą nieniszczącą. Norma PN-EN Metoda oznaczania liczby odbicia sprężynowego bijaka stalowego od powierzchni betonu, stosowana do szacowania wytrzymałości betonu w konstrukcji Oszacowanie, na podstawie wcześniejszej korelacji, wytrzymałości betonu na ściskanie metodą nieniszczącą. Metoda nieniszcząca służąca do szacowania wytrzymałości betonu na ściskanie. Metoda często stosowana w konstrukcjach mostowych i elementach w których nie można wykonać odwiertów rdzeniowych. Przydatna do szacowania wytrzymałości wczesnej betonu w konstrukcji. Badanie wykonywane w konstrukcjach, elementach istniejących. Metoda alternatywna, pozwalająca na oszacowanie wytrzymałość betonu na ściskanie. Zgodnie z normą konieczne jest wyznaczenie korelacji dla oszacowania wytrzymałości betonu na ściskanie. Wartości odczytana z urządzenia to liczba odbicia. Wartość należy przeliczyć zgodnie z zaleceniami normy PN-EN A2 9

10 Metody badań DB 6 Określenie wytrzymałości betonu na ściskanie na próbkach rdzeniowych wyciętych z konstrukcji. Metoda niszcząca. Norma PN-EN Wykonanie odwiertów rdzeniowych w konstrukcji w celu pobrania próbek. Przygotowanie próbek z wykorzystaniem piły diamentowej i tarcz szlifierskich. Określenie wytrzymałości betonu na ściskanie na przygotowanych próbkach rdzeniowych w maszynie wytrzymałościowej. Metoda niszcząca służąca do określenie wytrzymałości betonu na ściskanie. Metoda stosowana we wszystkich typach konstrukcji betonowych i żelbetowych. Pozwala na dokładne określenie wytrzymałości betonu. Badanie wykonywane w konstrukcjach, elementach istniejących. Możliwość oceny klasy wytrzymałości betonu zgodnie z zaleceniami normy PN-EN A1 10

11 Metody badań DB 7 Wykonywanie odwiertów rdzeniowych. Norma PN-EN Wykonanie odwiertu koronką diamentową w konstrukcji metodą mokrą. Możliwość wykonania odwiertów o średnicach nominalnych 30, 50, 75, 100, 150, 200, 250, 300 mm. Efektywna głębokość wiercenia do 1 m. Możliwość wykonywania odwiertów od góry, z boku oraz od spodu. - Pobranie rdzenia materiału (najczęściej betonu) do przygotowania próbek do badań. - Odsłonięcie podłoża (np. pod posadzką, fundamentem) do badań geotechnicznych. - Określenie głębokości propagacji rys. - Sprawdzenie i inwentaryzacja warstw konstrukcyjnych na obiekcie. Badanie niszczące konstrukcję. Przydatne urządzenia: lokalizator zbrojenia, szczypce do wyciągania odwiertów, przedłużka do wiertnicy, materiał naprawczy, odkurzacz zbierający wodę, ssawka zbierająca wodę. A1 11

12 Metody badań DB 8 Oznaczenie liczby odbicia metodą sklerometryczną młotek Schmidta typu lekkiego - wahadłowy. Oszacowanie wytrzymałości betonu metodą nieniszczącą. Norma PN-EN Metoda oznaczania liczby odbicia sprężynowego bijaka stalowego od powierzchni badanej, stosowana do szacowania wytrzymałości konstrukcji. Oszacowanie, na podstawie wcześniejszej korelacji, wytrzymałości betonu na ściskanie metodą nieniszczącą. Metoda nieniszcząca służąca do szacowania wytrzymałości materiałów o niskiej wytrzymałości w stosunku do beton, takich jak: świeży beton, zaprawy, konstrukcje muroweceglane, gipsy. Przydatna do szacowania wytrzymałości wczesnej poszczególnych elementów w konstrukcji. Badanie wykonywane w konstrukcjach, elementach istniejących. Metoda alternatywna, pozwalająca na oszacowanie wytrzymałość betonu na ściskanie. Zgodnie z normą konieczne jest wyznaczenie korelacji dla oszacowania wytrzymałości betonu na ściskanie. Wartości odczytana z urządzenia to liczba odbicia. Wartość należy przeliczyć zgodnie z zaleceniami normy PN-EN A2 12

13 Metody badań DB 9 Badanie wytrzymałości na ściskanie oraz zginanie podkładów podłogowych. Badanie w oparciu o normę PN-EN wraz z oceną według normy PN-EN Wycięcie za pomocą szlifierki kątowej fragmentu gotowej posadzki o wymiarach 25x25 cm. Przygotowanie z wyciętego kawałka 3 beleczek o wymiarach 4x4x16 cm. Wykonanie badania zgodnie z normą PN-EN Określenie wytrzymałości na ściskanie oraz zginanie podkładu podłogowego. - W ramach wykonanej odkrywki sprawdzenie grubości podkładu, rodzaju użytego styropianu oraz jego grubości. Badanie niszczące konstrukcję. Badanie wykonywane wg procedury normowej. Pobranie próbek nie jest zgodne z normą. A1 13

14 Metody badań DB 10 Oznaczenie zawartości chlorków w betonie. Procedura zgodna z instrukcją IBDiM akceptowana przez GDDKiA Pobranie materiału do badań z odwiertów, zwiercin lub odłamu betonu bezpośrednio z konstrukcji. Badanie prowadzone metodą analityczną na przygotowanych odczynnikach z dokładnością do 2 mg/l lub 25 mg/l. Przeliczenia na wartość procentową [%]. Porównanie do wartości granicznej zgodnie z wytycznymi IBDiM lub innymi wartościami określonymi w literaturze naukowej. Określenie zawartości szkodliwych soli chlorkowych w betonie powodujących korozję zbrojenia oraz betonu. W połączeniu z określeniem grubość otuliny zbrojenia pokazuje obraz zagrożenia stali zbrojeniowej. Przy wykonaniu odwiertu rdzeniowego możliwość sprawdzenia propagacji chlorków w głąb konstrukcji. Szczególnie zalecane w przypadku występowania rys na płytach konstrukcyjnych parkingów. Przydatne urządzenia: dokładna waga (1 g), menzurka, szpatułka oraz woda destylowana. I1 14

15 Metody badań DB 11 Określenie rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej. Ferroscan PS 200 firmy Hilti. Metoda nieniszcząca działająca na zasadzie widma elektrostatycznego. Możliwość określenia rozkładu prętów zbrojeniowych w konstrukcji oraz grubości otuliny tych prętów. Zakres działania urządzenia 10 cm głębokości w konstrukcji. Rejestrowanie obrazu rozkładu. Możliwość przygotowania raportu. Konstrukcje żelbetowe. Określenie zbrojenia głównego oraz strzemion w słupach, belkach. Rozstaw w dwóch kierunkach zbrojenia górnego i dolnego w płytach konstrukcyjnych. Konstrukcje murowe. Określenie rozkładu belek stalowych w stropie np. typu Kleina. Określenie rozkładu stelaży aluminiowych ścian z płyt g-k. Dla precyzyjnego określenia rozkładu i otuliny konieczny do spełnienia warunek: stosunek rozstawu prętów do średnicy >2:1. Otulina jest nie mniejsza niż 10 mm. Ograniczenia urządzenia wynikające z gabarytu urządzenia. I1 15

16 Metody badań DB 12 Określenie rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej. Lithoscope firmy Wurth. Metoda nieniszcząca działająca na zasadzie widma elektrostatycznego. Możliwość określenia rozkładu prętów zbrojeniowych w konstrukcji oraz grubości otuliny tych prętów. Zakres działania urządzenia 10 cm głębokości w konstrukcji. Rejestrowanie obrazu rozkładu. Możliwość przygotowania raportu. Konstrukcje żelbetowe. Określenie zbrojenia głównego oraz strzemion w słupach, belkach. Rozstaw w dwóch kierunkach zbrojenia górnego i dolnego w płytach konstrukcyjnych. Konstrukcje murowe. Określenie rozkładu belek stalowych w stropie np. typu Kleina. Określenie rozkładu stelaży aluminiowych ścian z płyt g-k. Dla precyzyjnego określenia rozkładu i otuliny konieczny do spełnienia warunek: stosunek rozstawu prętów do średnicy >2:1. Otulina jest nie mniejsza niż 10 mm. Ograniczenia urządzenia wynikające z gabarytu urządzenia. I1 16

17 Metody badań DB 13 Określenie rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej. Profometer PM-650 firmy Proceq. Metoda nieniszcząca działająca na zasadzie widma elektrostatycznego. Możliwość określenia rozkładu prętów zbrojeniowych w konstrukcji oraz grubości otuliny tych prętów. Zakres działania urządzenia 10 cm głębokości w konstrukcji. Rejestrowanie obrazu rozkładu. Możliwość przygotowania raportu. Konstrukcje żelbetowe. Określenie zbrojenia głównego oraz strzemion w słupach, belkach. Rozstaw w dwóch kierunkach zbrojenia górnego i dolnego w płytach konstrukcyjnych. Konstrukcje murowe. Określenie rozkładu belek stalowych w stropie np. typu Kleina. Określenie rozkładu stelaży aluminiowych ścian z płyt g-k. Dla precyzyjnego określenia rozkładu i otuliny konieczny do spełnienia warunek: stosunek rozstawu prętów do średnicy >2:1. Otulina jest nie mniejsza niż 10 mm. Ograniczenia urządzenia wynikające z gabarytu urządzenia. I1 17

18 Metody badań DB 14 Odkrywki sprawdzające średnicę klasę i gatunek stali zbrojeniowej. Metoda stanowiąca uzupełnienie do określenia rozkładu i otuliny prętów zbrojeniowych w konstrukcji żelbetowej. Wykonanie odkrywki, odkuwki,przewiertu w miejscu przebiegu pręta zbrojeniowego. Pomiar średnicy oraz ocena wizualna rodzaju ożebrowania pręta. Porównanie ożebrowania ze wzorcem. Weryfikacja średnicy, klasy i gatunku użytych w konstrukcji prętów zbrojeniowych. Określenie gatunku użytej stali szczególnie przydatne w przypadku braku dokumentacji w starych budynkach. Określenie stopnia skorodowania prętów zbrojeniowych. Metoda wymagająca miejscowego odkucia, odkrywki lub odwiertu. W przypadku późniejszego wypełnienia odkrywki po wykonaniu dokumentacji niewielki wpływ na konstrukcję. I1 18

19 Metody badań DB 15 Oznaczenie zawartości siarczanów w betonie. Procedura zgodna z instrukcją IBDiM akceptowana przez GDDKiA Pobranie materiału do badań z odwiertów, zwiercin lub odłamu betonu bezpośrednio z konstrukcji. Badanie prowadzone metodą analityczną na przygotowanych odczynnikach z dokładnością do 200 mg/l. Przeliczenia na wartość procentową [%]. Porównanie do wartości granicznej zgodnie z wytycznymi IBDiM lub innymi wartościami określonymi w literaturze naukowej. Określenie zawartości szkodliwych soli siarczanowych w betonie powodujących korozję betonu. Oznaczenie przydatne dla określenia uszkodzenia betonu znajdującego się w szczególnych warunkach środowiskowych. Przy wykonaniu odwiertu rdzeniowego możliwość sprawdzenia propagacji siarczanów w głąb konstrukcji. Szczególnie zalecane w przypadku konstrukcji żelbetowych szczególnie narażonych na korozję chemiczną. Przydatne urządzenia: dokładna waga (1 g), menzurka, szpatułka oraz woda destylowana. I1 19

20 Metody badań DB 16 Oznaczenie zawartości soli: chlorków, siarczanów oraz azotanów w konstrukcjach murowych. Metoda zgodna z wytycznymi WTA Merkblatt. Pobranie materiału do badań z powierzchni murów ceglanych. Przygotowanie próbek do badań oraz określenie metodą analityczną na przygotowanych odczynnikach zawartości soli azotanów, chlorków i siarczanów. Przeliczenie otrzymanych wyników na zawartość procentową [%]. Porównanie do wartości określonych w wytycznych WTA Merkblatt. Określenie zawartości szkodliwych soli w konstrukcjach murowych. Często stosowane w budynkach zabytkowych. Metoda konieczna do odpowiedniego doboru tynków renowacyjnych. Przydatna przy określeniu źródła zawilgocenia. Odkucie fragmentu muru, posadzki. Możliwość wykonania mapy zasolenia w jednym obiekcie. Wykonanie badania w wielu punktach. Przydatne urządzenia: dokładna waga (1 g), menzurka, szpatułka oraz woda destylowana. I1 20

21 Metody badań DB 17 Oznaczenie wartości ph metodą analityczną. Pobranie materiału do badań: beton, mur ceglany, posadzka, inny materiał. Przygotowanie próbek do badań oraz określenie metodą analityczną na paskach analitycznych wartości ph. Oznaczenie kwasowości środowiska konstrukcji. Oznaczenie stopnia karbonatyzacji konstrukcji żelbetowych i betonowych. Odkucie fragmentu betonu, muru, posadzki. Wykonanie odwiertu rdzeniowego oraz przygotowanie próbek z różnych głębokości rdzenia i wykonanie analizy zmiany ph. Przydatne urządzenia: dokładna waga (1 g), menzurka, szpatułka oraz woda destylowana. I1 21

22 Metody badań DB 18 Oznaczenie głębokości karbonatyzacji betonu. Oznaczenie ph na dwóch przedziałach > 8-9 i <8-9. Oznaczenie za pomocą przygotowanego wskaźnika chemiczne ph betonu na dwóch przedziałach poniżej i powyżej wartości 8-9. Odkucie fragmentu betonowej konstrukcji lub wykonanie odwiertu rdzeniowego. Aplikacja znacznika na przełom odkrywki, odwiertu. Pomiar głębokości betonu skarbonatyzowanego ph <9. Określenie zagrożenia korozyjnego dla stali. Badanie istotne w diagnostyce konstrukcji żelbetowych, w szczególności konstrukcji mostowych. Odkucie fragmentu konstrukcji lub wykonanie odwiertu. Przepłukanie wodą miejsca badania. Badanie wykonywane zazwyczaj in-situ. A1 22

23 Metody badań DB 19 Oznaczenie głębokości karbonatyzacji betonu. Oznaczenie ph na przedziałach ph około 5, 7, 9, 11, 13. Oznaczenie za pomocą przygotowanego wskaźnika chemiczne ph betonu w przedziałach ph około 5, 7, 9, 11, 13. Odkucie fragmentu betonowej konstrukcji lub wykonanie odwiertu rdzeniowego. Aplikacja znacznika na przełom odkrywki, odwiertu. Pomiar głębokości skarbonatyzowanego betonu oraz oznaczenie skali karbonatyzacji betonu. Określenie zagrożenia korozyjnego stali z uwagi na karbonatyzację betonu i powstanie środowiska mniej zasadowego (utrata warstwy pasywnej). Metoda stosunkowo dokładna pozwalająca na oznaczenie skali i zasięgu skarbonatyzowania betonu. Badanie istotne w diagnostyce konstrukcji, w szczególności konstrukcji mostowych. Odkucie fragmentu konstrukcji lub wykonanie odwiertu. Przepłukanie wodą miejsca badania. Badanie wykonywane zazwyczaj in-situ. A2 23

24 Metody badań DB 20 Badanie wilgotności metodą nieniszczącą. Metodą mikrofalową. Urządzenie hf Sensor Moist 200B. Badanie wilgotności konstrukcji wykonanych z różnego rodzaju materiałów. Badanie dwoma sondami: przypowierzchniowej do 3 cm głębokości pomiaru, głębokiej cm oraz cm głębokości pomiaru. Urządzenie jest wyskalowane do różnego rodzaju materiałów, m.in.: betonu, cegły, bloczków silikatowych, podkładów cementowych, piaskowca, wapienia. Badanie nieniszczące służące do określenia wilgotności materiałów. Szybkie określenie miejsc szczególnie zawilgoconych. Duża dokładność jak na metodę nieinwazyjną. Możliwość sporządzenia map zawilgocenia ścian czy stropów całych budynków. Określenie na tej podstawie źródła zawilgocenia. Określenie skali zawilgocenia. Szczególnie przydatne przy sporządzaniu ekspertyz mykologiczno-budowlanych. A2 24

25 25

26 Metody badań DB 21 Badanie wilgotności materiałów metodą karbidową (CM) seminiszczącą. Badanie wilgotności materiałów w konstrukcji wykonanej z różnego rodzaju materiałów. Pobranie materiału z warstwy przypowierzchniowej lub z określonej głębokości. Metoda polegająca na pomiarze ciśnienia acetylenu wydzielonego w reakcji chemicznej wody i karbidu. Po wykonaniu badania przeliczenie ciśnienia na wartość % wilgotność. Badanie seminiszczące służące do określenia wilgotności różnego rodzaju materiałów. Pobranie niewielkiej ilości materiału. Badanie wykonywane in-situ. Stosunkowo szybka i dokładna metoda. Metoda uznawana przez inspektorów nadzoru, często wpisana w specyfikację. Weryfikacja metod nieniszczących. A2 26

27 Metody badań DB 22 Badanie wilgotności metodą masową suszarkowo-wagową. Badanie wilgotności konstrukcji wykonanej z różnego rodzaju materiałów. Pobranie materiału z warstwy przypowierzchniowej lub z określonej głębokości. Metoda polegająca na pomiarze utraty masy próbki na skutek wysuszenia. Po wykonaniu badania przeliczenie różnicy masy na wartość procentową % wilgotności. Badanie niszczące służące do określenia wilgotności materiałów. Badanie o dużej dokładności. Możliwość sporządzenia map zawilgocenia ścian czy stropów całych budynków. Określenie na tej podstawie źródła zawilgocenia. Określenie skali zawilgocenia. Szczególnie przydatne przy sporządzaniu ekspertyz mykologiczno-budowlanych. A2 27

28 Metody badań DB 23 Badanie wilgotności drewna metodą nieniszczącą. Metoda rezystancyjna. Urządzenie Label LB-796 z sondą rezystancyjną młotkową LB-796RM. Badanie wilgotności drewna metodą nieniszczącą. Po wykonaniu kalibracji i dostosowaniu gatunku drewna do badanego materiału wbija się sondę młotkową w badany element i dokonuje pomiaru. Określenie wilgotności drewna w elementach konstrukcyjnych. Szybkie określenie miejsc szczególnie zawilgoconych. Szczególnie przydatne przy sporządzaniu ekspertyz mykologicznobudowlanych. Możliwość sporządzenia map zawilgocenia elementów drewnianych w szczególności więźb dachowych. Wytypowanie potencjalnych miejsc występowania zagrożeń biologicznych. Określenie skali zawilgocenia. A1 28

29 Metody badań DB 24 Ocena wilgotności pod izolacją cieplną oraz pod papami dachowymi. Ocena jakościowa wilgotności metodą nieniszczącą. Urządzenie Tramex RWS Roof and Wall Moisture Ocena jakościowa określająca wilgotność pod izolacjami termicznymi (styropian, wełna) oraz izolacjami z pap termozgrzewalnych. Metodą nieniszcząca Określenie miejsc występowania wilgoci, przecieków, nieszczelności bez konieczności wykonywania odkrywek. Szacowanie powierzchni na której występuje wilgoć. Stosunkowo szybka metoda. Metoda przydatna przy sporządzaniu opinii i ekspertyz stanu izolacji wraz z określeniem przyczyn i skali zawilgocenia. I1 29

30 Metody badań DB 25 Badanie termowizyjne. Urządzenie Flir i50 Pomiar promieniowania cieplnego odbijającego się od elementów. Konieczność wyskalowania urządzenia i prowadzenia badania przy zachowaniu znacznej różnicy temperatury (około 20 C). Ocena jakościowa wykonania izolacji termicznej budynku. Określenie miejsc występowania nieciągłości izolacji, potencjalnych miejsc tzw. mostków cieplnych i innych wad materiałowych. Przydatne przy określeniu miejscy występowania zawilgoceń na ścianach. Szybka i nieinwazyjna metoda. Metoda przydatna przy sporządzaniu opinii i ekspertyz stanu izolacji. Wyznaczenie potencjalnych wad wykonawczych. I1 30

31 Metody badań DB 26 Określenie grubości powłok malarskich metodą nieniszczącą na elementach ferromagnetycznych i nie ferromagnetycznych. Metoda zgodna z normą PN-EN ISO 1461 oraz EN ISO 2808 Urządzenie PosiTector Pomiary grubości warstwy powłoki malarskiej metodą elektromagnetyczną przy wykorzystaniu miernika PosiTector Badanie nieniszczące. Wymagania równa czysta powierzchnia. Sprawdzenie grubości warstw powłok malarskich. Szczególnie przydatna w przypadku oceny grubości warstw zabezpieczających konstrukcje stalowe warstw ocynku czy farb antykorozyjnych. Szybka i nieinwazyjna metoda. Określenie potencjalnych wad wykonawczych. Możliwość przeprowadzenia sprawdzenia metodą inwazyjną. A2 31

32 Metody badań DB 27 Określenie grubości powłok malarskich metodą seminiszczącą. Pomiary grubości warstwy powłoki malarskiej metodą w zakresie m metodą półniszczącą. Wykonanie nacięcia przez określonej twardości i szerokości ostrze. Pomiar grubości powłoki poprzez pomiar szerokości powstałego zarysowania odsłaniającego podłoże. Sprawdzenie grubości warstw powłok malarskich. Szczególnie przydatna w przypadku oceny grubości warstw zabezpieczających konstrukcje stalowe warstw ocynku czy farb antykorozyjnych. Określenie potencjalnych wad wykonawczych. Możliwość przeprowadzenia sprawdzenia metodą nieinwazyjną. A2 32

33 Metody badań DB 28 Określenie grubości elementów metalowych metodą nieniszczącą. Metoda ultradźwiękowa zgodna z normą ASTM E 797. Urządzenie PosiTector UTG. Pomiar grubości ścianek elementów stalowych oraz skutków erozji i korozji na zbiornikach, rurach oraz wszędzie tam gdzie dostęp jest ograniczony do jednej strony Badanie nieniszczące. Wymagania równa czysta powierzchnia. Sprawdzenie grubości elementów w zakresie grubości do 40 mm. Metoda szczególnie przydatna w przypadku oceny profili rurowych lub innych profili lub belek przy jednostronnym dostępie. Szybka i nieinwazyjna metoda. Określenie potencjalnych wad wykonawczych. Możliwość przeprowadzenia sprawdzenia metodą inwazyjną. A2 33

34 Metody badań DB 29 Pomiar rozwarcia rys na elementach konstrukcyjnych. Określenie rozwarcia rys za pomocą przymiaru. Określenie rozwarcia rys za pomocą szczelinomierza kątowego. Określenie rozwarcia rys za pomocą mikroskopu ręcznego. Określenie rozwarcia rys wraz z udokumentowaniem przy pomocy aparatu z wyskalowanym obiektywem. Pomiary rozwartości rys na powierzchni elementu lub na wykonanym odwiercie z dokładnością do 0,05 mm różnymi metodami. Najszybsza i najbardziej efektywna jest metoda określania szerokości rozwarcia rys przy pomocy wyskalowanego przymiaru oraz szczelinomierza kątowego. Dokładna, ale bardziej czasochłonna metoda to wykorzystanie mikroskopu ręcznego z wyskalowaną podziałką firmy Controls. Aparat fotograficzny ze specjalnym obiektywem pozwala na udokumentowanie rozwartości rysy. Sprawdzenie szerokości rozwarcia rys w celu stwierdzenia, czy nie zostały przekroczone dopuszczalne szerokości rozwarcia rys dla danej konstrukcji. Określenie i klasyfikowanie rozwartości rys pod względem doboru sposobu ich napraw. Stosunkowo szybka i nieinwazyjna metoda. Uzupełnieniem do pomiarów rozwartości jest inwentaryzacja przebiegu i charakteru rys na elementach konstrukcyjnych. I1 34

35 Metody badań DB 30 Monitoring zmian rozwarcia rys prowadzony w czasie rzeczyswistym. Urządzenie Rissfox Montaż przyrządu pomiarowego w miejscu przebiegu rysy po obu jej stronach. Podłączenie przyrządu pomiarowego do stacji głównej posiadającej miernik wilgoci oraz temperatury. Możliwość rejestracji wyników pomiaru przez długi okres czasu. Sprawdzenie zmiany szerokości rozwarcia rys w czasie. Pomiar ciągły prowadzony z dużą dokładnością i w krótkich odstępach czasu. Dokładna metoda pomiarowa uwzględniająca bezpośrednio wpływ czynników pogodowych na pracę rys. Możliwość zastąpienia innymi sposobami pomiaru zmian szerokości rozwarcia rys. I1 35

36 Metody badań DB 31 Monitoring zmian rozwarcia rys wymagający bezpośredniego odczytu wyników pomiaru. Rysomierz firmy Neostrain. Montaż przyrządu pomiarowego w miejscu przebiegu rysy po obu jej stronach. Wyskalowanie rysomierza na wartość początkową 0. Prowadzenie monitoringu bezpośredniego. Sprawdzenie zmiany szerokość rozwarcia rys w czasie. Pomiar prowadzony z dużą dokładnością w wyznaczonych odstępach czasu. Dokładna metoda pomiarowa. Uzupełnieniem pomiaru jest badanie temperatury i wilgotności powietrza, pozwalające uwzględnić wpływ czynników pogodowych na pracę rys. Możliwość zastąpienia innymi sposobami pomiaru zmian rozwarcia rys. I1 36

37 Metody badań DB 32 Monitoring przemieszczeń krawędzi rys wymagający bezpośredniego sprawdzenia. Plomby szklane i gipsowe Montaż plomby szklanej lub gipsowej po obu stronach rysy. Prowadzenie bezpośrednich kontroli stanu plomb. Ocena jakościowa przemieszczenia krawędzi rysy. W przypadku pęknięcia, zarysowania plomby wymiana plomby na nową. Sprawdzenie przemieszczeń krawędzi rys w czasie. Pomiar jakościowy prowadzony w wyznaczonych odstępach czasu. Jakościowa metoda pomiarowa. Możliwość zastąpienia innymi sposobami pomiaru zmian szerokości rys. A2 37

38 Metody badań DB 33 Inwentaryzacja rys. Zinwentaryzowanie miejsc występowania rys w elementach konstrukcyjnych: słupach, belkach, stropach. Pomiar szerokości rozwarcia rys. Wykonanie szkiców z naniesieniem rys rzutach i przekroje analizowanego obszaru konstrukcji. Sprawdzenie propagacji rys w elementach konstrukcyjnych. Możliwość określenie zagrożenia z uwagi na występowanie rys i podanie charakteru powstania zarysowań. Określenie i klasyfikowanie rozwartości rys pod kątem planowanego sposobu ich napraw. Ważne przy sporządzaniu ekspertyz i opinii budowlanych. Klasyfikowanie rys pod kątem planowanego sposobu napraw. I1 38

39 Metody badań DB 34 Inwentaryzacja budowlana. Wykonanie inwentaryzacji budowlanych budynków, które nie posiadają dokumentacji technicznych. Wykorzystanie dalmierzy, miarek, drogomierzy, przewiertów. Wykonanie dokumentacji odtworzeniowej budynku w przypadku braku lub braku aktualnej dokumentacji. - I1 39

40 Metody badań DB 35 Określenie wytrzymałości istniejących elementów murowych. Badanie wytrzymałości cegły oraz zaprawy na odwiertach rdzeniowych i ocena wyników w oparciu o wytyczne zawarte w literaturze technicznej. Metoda opracowana w oparciu o dostępną literaturę techniczną. Wykonanie w murze ceglanym odwiertu o średnicy 15 cm na głębokość około 20 cm - ułożenie cegły wozówką w środku odwiertu. Odwiercenie z rdzenia oraz przygotowanie 3 próbek cegły o średnicy 50 mm i stosunku 1:1. Z pozostawionych krążków zaprawy przygotowanie przy pomocy świeżej zaprawy jednej próbki rdzeniowej. Istniejące konstrukcje murowe, w szczególności stare konstrukcje. Określenie wytrzymałości cegieł i zaprawy oraz przeliczenia ich wytrzymałości na wytrzymałość muru. Stosowane w przypadku analizy stateczności konstrukcji, w projektach nowej adaptacji oraz ekspertyzach technicznych. Metoda niszcząca, wymagająca wykonania niewielkiego odwiertu w ścianie. Metoda przybliżona odnosząca się do lokalnej wytrzymałości cegły. Alternatywa do wykonania badania zgodnie z normą PN-EN 772-1, gdzie należy wykonać badanie na całych elementach ceglanych. A2 40

41 Metody badań DB 36 Określenie wytrzymałości istniejących elementów murowych. Badanie wytrzymałości muru ceglanego na podstawie wykonanego odwiertu rdzeniowego. Metoda opracowana w oparciu o dostępną literaturę techniczną. Wykonanie w murze ceglanym odwiertu o średnicy 15 cm na głębokość około cm - ułożenie cegły wozówką w środku odwiertu. Przygotowanie próbki. Przyłożenie siły ściskającej do badanej próbki walcowej poprzez przekładki łukowe o kącie 60 stopni. Przeliczenie otrzymanej siły ściskającej na wytrzymałość muru w oparciu o wytyczne zamieszczone w literaturze technicznej. Istniejącej konstrukcje murowe w szczególności stare konstrukcje. Określenie wytrzymałości muru ceglanego przy założeniu współczynników przeliczeniowych. W odróżnieniu od badania poszczególnych elementów możliwość określenia wytrzymałość muru z zaprawą wapienną. Stosowane w przypadku analizy stateczności konstrukcji w projektach nowej adaptacji oraz ekspertyzach technicznych. Metoda niszcząca, wymagająca wykonania odwiertu w ścianie. Metoda przybliżona odnosząca się do lokalnej wytrzymałości cegły. Alternatywa do wykonania badania zgodnie z normą PN-EN 772-1, gdzie należy wykonać badanie na całych elementach ceglanych. A2 41

42 Metody badań DB 37 Ocena jakościowa hydrofobizacji powierzchni elementów konstrukcyjnych w badaniach polowych. Metoda jakościowa opierająca się na wytycznych producentów środków hydofobizujących oraz ocenie porównawczej. Metoda nieniszcząca. Do powierzchni badanego elementu przymocowuje się rurki pomiarowe i bada się wchłanialność wody w określonym czasie. Badanie polowe przeprowadzone na miejscu nie wymagająca pobierania próbek. Możliwość weryfikacji prawidłowości wykonania hydrofobizacji elementów. Szybka, nieniszcząca metoda. Możliwość przeprowadzenia badania na próbkach pobranych z konstrukcji. I1 42

43 Metody badań DB 38 Ocena jakościowa hydrofobizacji powierzchni elementów konstrukcyjnych w badaniach polowych. Zgodnie z zaleceniami do otrzymania aprobaty ZUAT 15/VI.11-2/2001 Pomiar czasu całkowitej absorpcji kropli wody w powierzchnię zaimpregnowaną oraz w powierzchnię próbki wzorcowej. Metoda jakościowa, porównawcza opierająca się na zaleceniach do otrzymania aprobaty ZUAT 15/VI.11-2/2001. Badanie wykonywane zazwyczaj na próbkach pobranych z konstrukcji. Badanie niszczące. Możliwość weryfikacji prawidłowości wykonania hydrofobizacji elementów. Na ogół metoda wymagająca pobrania próbek z konstrukcji. Ocena jakościowa. I1 43

44 Metody badań DB 39 Pomiar temperatury i wilgotności powietrza wraz z określeniem temperatury punktu rosy dla przegród budowlanych. Określenie przepływu powietrza instalacji wentylacyjnej z przeliczeniem ilości wymian powietrza w pomieszczeniu. Urządzenia: wilgotnościomierz Tanel WCM1, Anemometr Testo 410 Pomiar wilgotności i temperatury powietrza wraz z określeniem temperatury punktu rosy przy wykorzystaniu wyskalowanych urządzeń. Dodatkowo możliwość sprawdzenia prędkości przepływu powietrza w instalacji wentylacyjnej z przeliczeniem na ilość wymian powietrza w pomieszczeniu. Badanie potencjalnych przyczyn występowania zagrożeń biologicznych w budynkach mieszkalnych. Sprawdzanie spełnienia przez instalacje wymagań dotyczących wentylacji pomieszczeń. CECHY / ALTERNATYWNE PRZEPROWADZENIE Szybka, nieniszcząca metoda. Badanie przeprowadzane na miejscu. A2 44

45 Metody badań DB 40 Ocena stopnia zanieczyszczenia powietrza atmosferycznego grzybami. Metoda sedymentacyjna z wykorzystaniem szalek Petriego z pożywką typu agar. Szalki Petriego z pożywką wystawia się na minut w pomieszczeniach. Następnie przez kilka dni potencjalne zarodniki hoduje się w suszarce laboratoryjnej. Po upływie tego czasu powstałe kolonie zlicza się i przelicza na wartość JTK/CFU w 1 m 3 powietrza. Uzyskany w taki sposób wynik określa poziom obecności mikroorganizmów w powietrzu. Uzyskany wynik porównuje się z wytycznymi AIHA i kryteriami normowymi. Sprawdzenie możliwości występowania zagrożeń biologicznych w budynkach mieszkalnych. Badanie oceniające zagrożenie dla zdrowia ludzi. Metoda sedymentacyjna przeprowadzana w oparciu o wytyczne normowe. Pobór próbki na miejscu oraz hodowla na pożywce w laboratorium. I1 45

46 Metody badań DB 41 Identyfikacja grzybów pleśniowych oraz domowych z wykorzystaniem mikroskopu. Identyfikacja grzybów pleśniowych oraz domowych przy pomocy mikroskopu o powiększeniu do 100x. Możliwość wykonania dokumentacji fotograficznej. Badanie wykonywane na miejscu. Identyfikacja grzybów. Sprawdzenie możliwości występowania zagrożeń biologicznych w budynkach mieszkalnych. Badanie oceniające zagrożenie dla zdrowia ludzi. Metoda szybka pozwalająca w prosty sposób zidentyfikować zagrożenie ze strony poszczególnych gatunków grzybów. I1 46

47 Metody badań DB 42 Pomiar naciągu lin stalowych. Siłomierz linowy Spais FT-5928R Siłomierz do pomiary naciągu liny, np. odciągu masztu, urządzeń dźwigowych. Działanie siłomierza na zasadzie pomiaru siły ugięcia o niewielki kąt liny zaciśniętej pomiędzy dwoma rolkami i zaciskiem jarzmowym. Sprawdzanie siły naciągu lin w zakresie: średnica lin mm i zakresie pomiarowym kn. Urządzenie przenośne do prac polowych. Łatwy montaż na istniejących naciągach lin. Nie wymaga rozpinania lin. A2 47

48 Metody badań DB 43 Pomiar stężenia gazów: metan, tlen, dwutlenek i tlenek węgla. Urządzenie miernicze Multigas III. Pomiar stężenia gazów urządzeniem elektronicznym. Miernik przeznaczony do pomiaru stężenia gazów szkodliwych dla osób pracujących w przestrzeniach, gdzie istnieje zagrożenie pojawienia się toksycznych gazów. Urządzenie przenośne do prac polowych w środowisku gdzie pojawiają się toksyczne gazy zagrażające życiu. A1 48

49 Metody badań DB 44 Określenie siły wyrywającej osadzonej w betonie lub innym materiale kotwy gwintowanej i pręta żebrowanego. Badanie często zwane pull-out. Pomiar siły wyrywającej kotwy osadzonej w betonie, cegle wraz z określeniem typu zniszczenia. Badania przeprowadza się z wykorzystaniem siłownika hydraulicznego w zakresie kn. Oparcie dla siłownika stanowi trójnożny stojak. Sprawdzenie nośności kotew chemicznych, rozprężnych wbijanych osadzanych w betonie lub innym materiale. Możliwość badania do zerwania kotwy w zakresie kn. Możliwość przeprowadzenia badania na kotwach z prętów żebrowanych o średnicach w zakresie 8-20 mm. Możliwość wykonania badania na prętach gwintowanych o średnicy 6, 8, 10, 12, 14, 16 mm oraz innych większych średnic po wcześniejszym wskazaniu. Urządzenie przenośne do prac polowych. A1 49

50 Metody badań DB 45 Pomiar szczelności budynku, pomieszczeń zgodnie z normą PN-EN Blower Door Test. Pomiar przepływu powietrza napływającego do pomieszczenia lub budynku przy wytworzonym nadciśnieniu lub podciśnieniu. Metoda wymaga zamontowania urządzenia w drzwiach wejściowych i zabezpieczeniu wentylacji. Pomiar szczelności budynku zgodnie z wymaganiami normowymi ma na celu określenie potencjalnych miejsc przedmuchów, nieszczelności mających wpływ na wychłodzenie poszczególnych pomieszczeń. Prosty sposób kontroli jakości robót budowlanych i budynku. Szybka i nieinwazyjna metoda badawcza, mająca na celu określenie jakości robót budowlanych i budynku. Uzupełniona pomiarami termowizyjnymi daje możliwość kompleksowej oceny budynku. I1 50

51 Metody badań DB 46 Pomiar szczelności pomieszczeń serwerowni zgodnie z normą PN-EN Stałe urządzenia gaśnicze -- Urządzenia gaśnicze gazowe. FPA 2001 Standard for Clean Agent Fire Extinguising Systems. Pomiar przepływu powietrza napływającego do pomieszczenia lub budynku przy wytworzonym nadciśnieniu i podciśnieniu. Wyznaczanie czasu retencj i środka gaśniczego. Metoda wymaga zamontowania urządzenia w drzwiach wejściowych i zabezpieczeniu wentylacji. Test szczelności pomieszczenia serwerowni jest niezbędnym badaniem określającym możliwość spełnienia swojego zadania przez system gaszenia gazem. Gaszenie pożarów za pomocą gazów gaśniczych charakteryzuje najmniejszymi stratami związanymi z działaniem środka gaśniczego, spośród wszystkich współcześnie znanych Szybka i nieinwazyjna metoda badawcza, mająca na celu określenie jakości robót budowlanych i budynku. Istnieją dwie metody sprawdzenia szczelności pomieszczenia serwerowni. Pierwszą jest wyładowanie środka gaśniczego oraz rzeczywisty pomiar wartości jego stężenia w stosunku do czasu podejście bardzo kosztowne i raczej nie stosowane w praktyce. Drugim sposobem jest omawiana metoda wykorzystująca wentylatory drzwiowe znacznie tańsza i bezpieczniejsza od pierwszej I1 51

52 Metody badań DB 47 Badanie struktury konstrukcji metodą ultradźwiękową Pulse Echo. Badanie betonoskopem ultradźwiękowym Pundit 200PE. Badanie nieniszczące i nieinwazyjne w konstrukcję. Działanie metodą ultradźwiękową. Możliwość wykrycia i lokalizacji pustek, rur, pęknięć równolegle do badania powierzchni. Możliwość określenie grubości elementu konstrukcji przy dostępie jednostronnym. Możliwość zobrazowania struktury badanego elementu. Możliwość określenia rozkładu prętów zbrojeniowych na różnych głębokościach elementu żelbetowego. Szybka i nieinwazyjna metoda badawcza pozwalająca na uniknięcie wykonania odkrywek i odwiertów. Możliwość określenia wad elementów konstrukcji w ich wnętrzu. I1 52

53 Metody badań DB 48 Badanie twardości metali metodą dynamiczną Leeba Badanie urządzeniem przenośnym, polowy Equotip 500 firmy Proceq Badanie nieniszczące i nieinwazyjne w konstrukcję wymagające niewielkiego pola pomiarowego Zgodności prowadzenia badania z normami ISO i ASTM A956 Określenie twardość różnego rodzaju elementów i materiałów. Główne zastosowanie dla materiałów metalowych. Badanie nieniszczące możliwe do wykonania w warunkach polowych. Określenie podstawowego parametru wytrzymałości na rozciąganie stali (R m ). Możliwość przekonwertowania na inne skale twardości HV, HB, HRB, HRA, HS (Twardość w skalach Brinella, Rockwella, Vickersa, Shore a). Szybka i nieinwazyjna metoda badawcza pozwalająca na uniknięcie wykonania wycinek stali i dużych odkrywek prętów zbrojeniowych. Możliwość określenia podstawowych parametrów w warunkach polowych przy utrudnionym dostępie. I1 53

54 Metody badań DB 49 Badanie georadarowe struktury konstrukcji (GPR). Badania przy wykorzystaniu georadaru Aladdin firmy IDS. Badanie nieniszczące i nieinwazyjne w konstrukcję. Lokalizacja zbrojenia na większych głębokościach w stosunku do badania klasycznymi skanerami zbrojenia, lokalizacja nieciągłości struktury betonu, pustek oraz innych przewarstwień. Możliwość wykrycia i lokalizacji pustek, rur, pęknięć równolegle do badania powierzchni. Możliwość określenie grubości elementu konstrukcji przy dostępie jednostronnym. Możliwość zobrazowania struktury badanego elementu. Możliwość określenia rozkładu prętów zbrojeniowych na różnych głębokościach elementu żelbetowego. Zasięg do 100 cm głębokości efektywnej pracy przy sprzyjających warunkach. Szybka i nieinwazyjna metoda badawcza pozwalająca na uniknięcie wykonania odkrywek i odwiertów. I1 54
