R-HAC-V Kotwa winyloestrowa w ampułce z prętami gwintowany mi - wbijana

Transkrypt

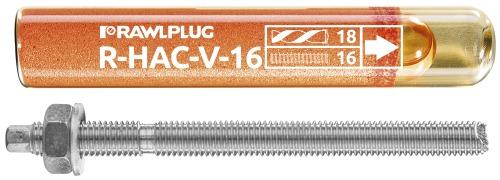

1 R-HAC-V Kotwa winyloestrowa w ampułce z prętami gwintowany mi - wbijana Kotwa wklejana do wysokich obciążeń do stosowania w niewielkich odległościach i blisko krawędzi do wbijania pręta gwintowanego lub zbrojeniowego Aprobaty ETA-11/0002 KOT Informacja o produkcie Cechy i korzyści Aplikacje Materiał podłoża Żywica o wysokiej wydajności, do zamocowań o najwyższym stopniu bezpieczeństwa System działa na zasadzie adhezji do podłoża, rozkład naprężeń wzdłuż kotwy jest w miarę równomierny, dzięki czemu może być stosowa ny bliżej krawędzi elementu mocowanego oraz w niewielkich odstępach Kapsuła zawiera dokładną ilość żywicy i utwar dzacza, stanowiąc bardzo wydajny produkt Obecność wody bez zanieczyszczeń nie ma wpływu na siłę wiązania Możliwość stosowania w betonie mokrym lub suchym niespękanym Produkt szybki i łatwy w montażu, niski koszt narzędzi koniecznych do instalacji Produkt bez wyraźnego zapachu, nie zawiera szkodliwego styrenu Certyfikowane do: Balustrady i poręcze Koryta kablowe Relingi Maszyny Kotwienie prętów gwintowa nych Utwierdzenia elewacji Ściany osłonowe Ogrodzenia i bramy Kotwienie prętów zbrojenio wych Beton niezarysowany C20/25-C50/60 Również do zastosowania w: Kamień naturalny (po przepro wadzeniu testów) Instrukcja montażu 1

2 Informacja o produkcie 1. Wywiercić otwór o odpowiedniej średnicy i głębokości. 2. Usunąć zwierciny z otworu za pomocą czterokrotnego użycia ręcznej pompki oraz wyciora. Są to konieczne czynności przed instalacją. 3. Umieścić ampułkę w otworze. 4. Zetknąć pręt zbrojeniowy z ampułką, następnie wbić pręt za pomocą młotka. 5. Pozostaw pręt w otworze do upływu czasu wiązania. 6. Dołączyć element mocowany i dokręcić nakrętkę do wymaganego momentu dokręcającego 7. Wywiercić otwór o odpowiedniej średnicy i głębokości. 8. Usunąć zwierciny z otworu za pomocą czterokrotnego użycia ręcznej pompki oraz wyciora. Są to konieczne czynności przed instalacją. 9. Umieścić ampułkę w otworze. 10. Zetknąć pręt zbrojeniowy z ampułką, następnie wbić pręt za pomocą młotka. 11. Pozostaw pręt w otworze do upływu czasu wiązania. Rozmiar Produkt Opis/Typ żywicy M8 M10 M12 M16 M20 M24 M30 R-HAC-V-08 R-HAC-V-10 R-HAC-V-12 R-HAC-V-16 R-HAC-V-20 R-HAC-V-24 R-HAC-V-30 Żywica winyloestrowa bez styrenu Zalecenia montażowe Średnica gwintu d [mm] Średnica otworu w podłożu d 0 [mm] Rozmiar ampułki [mm] Średnica ampułki d c [mm] Moment dokręcający T inst [Nm] Min. głębokość otworu w podłożu h 0 [mm] + 5 Całkowita głębokość osadzenia łącznika [mm] Min. grubość podłoża h min [mm] Min. rozstaw s min [mm] Min. odległość od krawędzi c min [mm] 2

3 Zalecenia montażowe Minimalny czas wiązania i montażu Temperatura podłoża Temperatura żywicy Czas wiązania Czas montażu [ C] [ C] [min] [min] Właściwości mechaniczne Pręt metryczny gwintowany ze stali węglowej klasy 5.8 Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm] Pręt metryczny gwintowany ze stali węglowej klasy 8.8 Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm] A4 Pręt metryczny gwintowany ze stali nierdzewnej A4 Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm]

4 Dane uproszczone dla pojedynczego zakotwienia Dane dla pojedynczej kotwy bez wpływu krawędzi i kotew sąsiadujących - ETAG 001 Podłoże Beton niespękany ŚREDNIE OBCIĄŻENIE NISZCZĄCE OBCIĄŻENIE WYRYWAJĄCE N Ru,m PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V Ru,m PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn] OBCIĄŻENIE CHARAKTERYSTYCZNE OBCIĄŻENIE WYRYWAJĄCE N Rk PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V Rk PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn] OBCIĄŻENIE OBLICZENIOWE OBCIĄŻENIE WYRYWAJĄCE N Rd PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V Rd PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn]

5 Dane uproszczone dla pojedynczego zakotwienia OBCIĄŻENIE ZALECANE OBCIĄŻENIE WYRYWAJĄCE N rec PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V rec PRĘT METRYCZNY GWINTOWANY ZE -88 PRĘT METRYCZNY GWINTOWANY -A4 PRĘT METRYCZNY GWINTOWANY [kn] [kn] [kn] Dane projektowe Efektywna głębokość zakotwienia h ef [mm] OBCIĄŻENIE WYRYWAJĄCE ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna N Rk,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna N Rk,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna N Rk,s [kn] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU; BETON NIESPĘKANY, C20/25 (40 C/24 C) Charakterystyczne naprężenia dla żywicy T Rk [N/mm 2 ] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU; BETON NIESPĘKANY, C20/25 (80 C/50 C) Charakterystyczne naprężenia dla żywicy T Rk [N/mm 2 ] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU Wspłczynnik zwiększający dla N Rd,p - C30/37 Ψ c Wspłczynnik zwiększający dla N Rd,p - C40/50 Ψ c Wspłczynnik zwiększający dla N Rd,p - C50/60 Ψ c ZNISZCZENIE STOŻKA BETONU Współczynnik dla betonu niespękanego k Współczynnik dla betonu niespękanego k ucr,n Odległość od krawędzi c cr,n [mm] Rozstaw kotew s cr,n [mm] ZNISZCZENIE PRZEZ ROZŁUPANIE

6 Dane projektowe ZNISZCZENIE STALI; STAL KLASY 5.8 OBCIĄŻENIE ŚCINAJĄCE Nośność charakterystyczna bez mimośrodu V Rk,s [kn] Współczynnik rozciągliwości k Nośność charakterystyczna z mimośrodem M Rk,s [Nm] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] Współczynnik rozciągliwości k Nośność charakterystyczna z mimośrodem M Rk,s [Nm] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] Współczynnik rozciągliwości k Nośność charakterystyczna z mimośrodem M Rk,s [Nm] ZNISZCZENIE PRZEZ ODŁUPANIE BETONU Współczynnik k ZNISZCZENIE KRAWĘDZI BETONU Średnica kotwy d nom [mm] Długość efektywna kotwy l f [mm] Zniszczenie przez wyrwanie i zniszczenie stożka betonu (TR 029, p zgodnie ze wzorem 5.2a - N 0 Rk,p =π*d*h ef *τ Rk ). Zniszczenie stożka betonu (TR 029, p zgodnie ze wzorem 5.3a - N 0 Rk,c =k 1 *f ck,cube0,5 *h ef 1,5 ). h ef = Dane logistyczne Rozmiar Produkt Opakowanie jednostkowe Ilość [szt] Opakowanie zbiorcze Paleta Opakowanie jednostkowe Waga [kg] Opakowanie zbiorcze Kody ean M8 R-HAC-V-08 1) M10 R-HAC-V-10 1) M12 R-HAC-V-12 1) M16 R-HAC-V-16 1) M20 R-HAC-V-20 1) M24 R-HAC-V-24 1) M30 R-HAC-V-30 1) ) ETA-11/0002 2) KOT Paleta 6
