Karta Danych Technicznych. Poduszka ogniochronna Hilti CFS-CU. Europejska Aprobata Techniczna ETA Nr 08/0213. Wydanie 04 / 2012r.

Transkrypt

1 Karta Danych Technicznych Poduszka ogniochronna Hilti CFS-CU Poduszka ogniochronna Hilti CFS-CU Europejska Aprobata Techniczna ETA Nr 08/0213 Wydanie 04 / 2012r. Poduszka ogniochronna Hilti CFS-CU Wydanie 04/2012r. strona 1

2 Poduszka ogniochronna CFS-CU Najbardziej ekonomiczny system dostępny dla zastosowań przeciwpożarowych w instalacjach tymczasowych Zastosowania Stałe zabezpieczenia przeciwpożarowe przepustów kablowych wykonywanych w ścianach i stropach, szczególnie w miejscach, gdzie wymagana jest elastycznośćw ze względu na częste zmiany konfiguracji okablowania Uszczelnianie przepustów dla pojedynczych kabli lub wiązek kabli oraz otworów w stropach i ścianach dla rur PVC o średnicy maksymalnie do 50 mm Tymczasowe uszczelnienia otworów lub wyłomów w stropach oraz ścianach w trakcie wykonywania robót budowlanych Zalety Łatwy i bardzo szybki montaż Nie wymagane zastosowanie specjalnych narzędzi W pełni funkcjonalne natychmiast po zamontowaniu Możliwość ponownego zastosowania Produkt ekologiczny brak odpadów opakowaniowych Bardzo ekonomiczne w stosowaniu dzięki zoptymalizowanym wymiarom poduszek Dane techniczne Pęczniejące Ponowny montażu kabli Kolor Zamknięcie tymczasowe Możliwość montażu jednostronnego Drugi składnik Ponowne użycie (usuwalność Klasa reakcji na działanie ognia CFS-CU Biały Dla przepustów w stropach: CFS-S ACR B-s1 d0 (według normy EN Europejska Aprobata Techniczna (ETA jest dostępna u lokalnych przedstawicieli firmy Hilti. Oznaczenie do zamówienia Ilość handlowa Numer artykułu Poduszka ogniochronna CFS-CU L Poduszka ogniochronna CFS-CU M Poduszka ogniochronna CFS-CU S strona 2 Poduszka ogniochronna Hilti CFS-CU Wydanie 04/2012r.

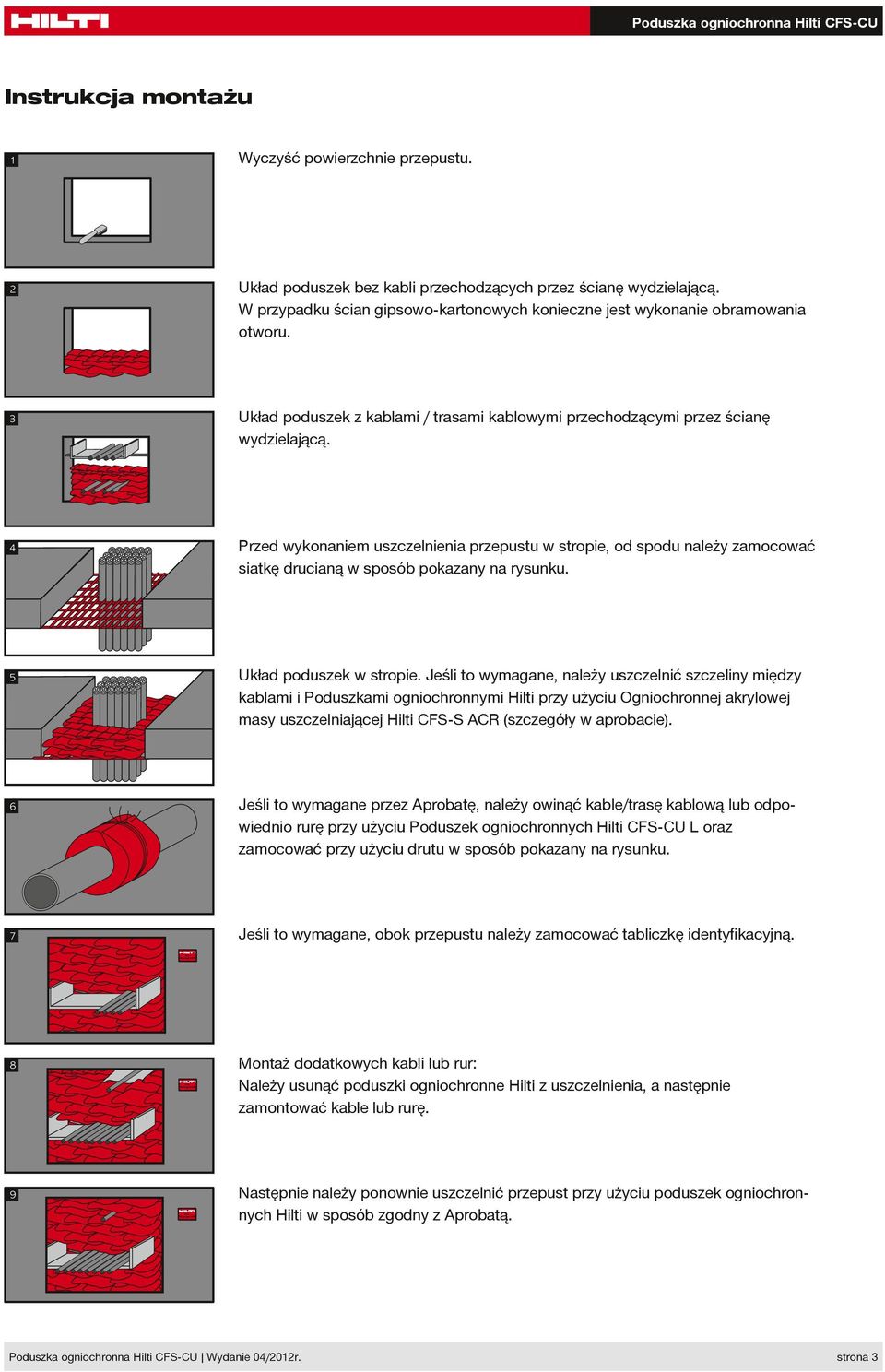

3 Instrukcja montażu Wyczyść powierzchnie przepustu. Układ poduszek bez kabli przechodzących przez ścianę wydzielającą. W przypadku ścian gipsowo-kartonowych konieczne jest wykonanie obramowania otworu. Układ poduszek z kablami / trasami kablowymi przechodzącymi przez ścianę wydzielającą. Przed wykonaniem uszczelnienia przepustu w stropie, od spodu należy zamocować siatkę drucianą w sposób pokazany na rysunku. Układ poduszek w stropie. Jeśli to wymagane, należy uszczelnić szczeliny między kablami i Poduszkami ogniochronnymi Hilti przy użyciu Ogniochronnej akrylowej masy uszczelniającej Hilti CFS-S ACR (szczegóły w aprobacie. Jeśli to wymagane przez Aprobatę, należy owinąć kable/trasę kablową lub odpowiednio rurę przy użyciu Poduszek ogniochronnych Hilti CFS-CU L oraz zamocować przy użyciu drutu w sposób pokazany na rysunku. Jeśli to wymagane, obok przepustu należy zamocować tabliczkę identyfikacyjną. Montaż dodatkowych kabli lub rur: Należy usunąć poduszki ogniochronne Hilti z uszczelnienia, a następnie zamontować kable lub rurę. Ausführungsschild Ausführungsschild Ausführungsschild Następnie należy ponownie uszczelnić przepust przy użyciu poduszek ogniochronnych Hilti w sposób zgodny z Aprobatą. Poduszka ogniochronna Hilti CFS-CU Wydanie 04/2012r. strona 3

4 Przepusty kabli, kanałów kablowych oraz rur Ściana elastyczna Ściana sztywna Poduszka ogniochronna Hilti CFS-CU jest przeznaczona do przywracania odporności ogniowej: Ścian elastycznych / ścian gipsowo-kartonowych (E, o minimalnej grubości 100 mm (t E z drewnianymi lub stalowymi profilami konstrukcyjnymi obłożonymi obustronnie przynajmniej dwiema warstwami płyt o grubości 12,5 mm. W przypadku ścian z profilami drewnianymi wymagana jest minimalna odległość 100 mm od uszczelnienia do każdego z drewnianych profili konstrukcyjnych oraz zamknięcie przestrzeni między profilem i uszczelnieniem poprzez jej wypełnienie warstwą izolacji Klasy A1 lub A2 o grubości przynajmniej 100 mm według normy EN Ściany sztywne (E wykonane z betonu, gazobetonu lub muru, o minimalnej gęstości 650 kg/m3, minimalnej grubości 100/150 mm (t E. Maksymalne wymiary przepustu (szer. x wys mm x 1500 mm w ścianach elastycznych i ścianach sztywnych. Uszczelnienie przepustu (A / media (C Typ i grubość ściany (t E Klasyfikacja E = szczelność I = izolacyjność EI 120 Opis innych kryteriów Minimalne odległości (s 1, s 2 do 80 mm Związane wiązki kabli o całkowitej średnicy do 80 mm, zawierające kable z izolacją o średnicy do 21 mm Ściana elastyczna Ściana sztywna >100 mm Dodatkowe owinięcie kabli dla CFS-CU L Minimalne odległości: kabli / tras kablowych od krawędzi uszczelnienia (s 1 = 40 mm kabli od kabli (s 2 = 0 mm kabli od wiązek kablowych (s 2 = 80 mm kabli od tras kablowych (s 2 = 80 mm EI 120-U/U do 80 mm Związane wiązki kabli o całkowitej średnicy do 80 mm, zawierające kable z izolacją o średnicy do 21 mm Rury PVC-U (C według normy EN oraz DIN 8061/8062 o średnicy 50 mm oraz grubości ściany rur 1,8 5,3 mm Ściana elastyczna Ściana sztywna >100 mm EI 45 (E 120 EI 45-U/U (E 120 EI 120-U/C Bez dodatkowego owijania kabli Minimalne odległości: kabli / tras kablowych od krawędzi uszczelnienia (s 1 = 40 mm kabli od kabli (s 2 = 0 mm kabli od wiązek kablowych (s 2 = 80 mm kabli od tras kablowych (s 2 = 80 mm rur plastikowych od krawędzi uszczelnienia (s 1 = 100 mm rur plastikowych od rur plastikowych (s 2 = 100 mm rur plastikowych od tras kablowych (s 2 = 175 mm strona 4 Poduszka ogniochronna Hilti CFS-CU Wydanie 04/2012r.

5 Uszczelnienie przepustu (A / media (C Typ i grubość ściany (t E Klasyfikacja E = szczelność I = izolacyjność Opis innych kryteriów Minimalne odległości (s 1, s 2 do 80 mm Związane wiązki kabli o całkowitej średnicy do 80 mm, zawierające kable z izolacją o średnicy do 21 mm Ściana sztywna >150 mm EI 120 (E 240 Dodatkowe owinięcie kabli dla CFS-CU L Minimalne odległości: patrz powyższa tabela EI 120-U/U (E 240 do 80 mm Związane wiązki kabli o całkowitej średnicy do 80 mm, zawierające kable z izolacją o średnicy do 21 mm Ściana sztywna >150 mm EI 60 (E 240 Bez dodatkowego owijania kabli Minimalne odległości: patrz powyższa tabela EI 45-U/U (E 240 Rury PVC-U (C według normy EN oraz DIN 8061/8062 o średnicy 50 mm oraz grubości ściany rur 1,8 5,3 mm EI 240-U/C Kable Kanały kablowe Rury Poduszka ogniochronna Hilti CFS-CU Wydanie 04/2012r. strona 5

6 Dodatkowe owinięcie kabli strona 6 Poduszka ogniochronna Hilti CFS-CU Wydanie 04/2012r.

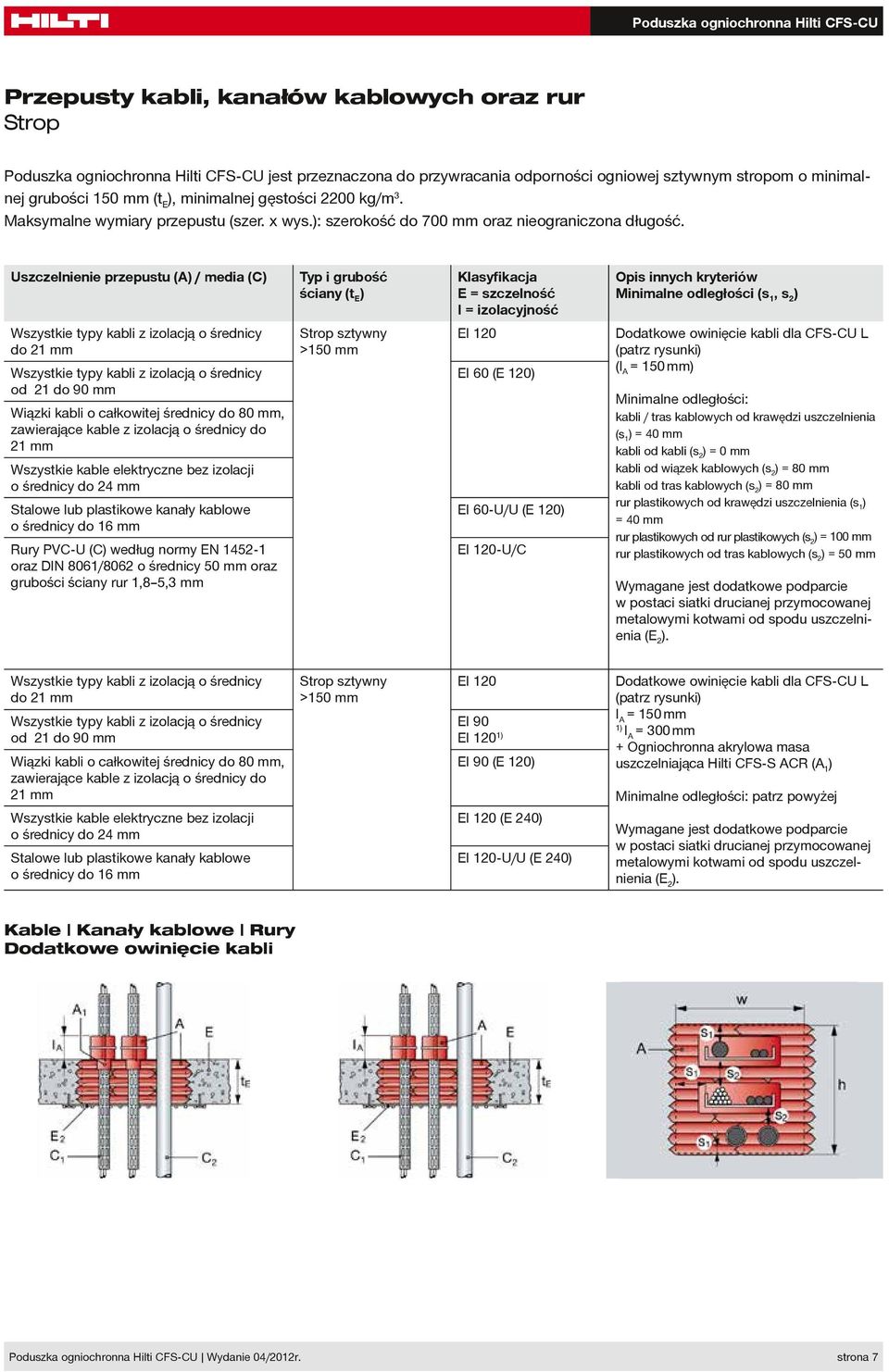

7 Przepusty kabli, kanałów kablowych oraz rur Strop Poduszka ogniochronna Hilti CFS-CU jest przeznaczona do przywracania odporności ogniowej sztywnym stropom o minimalnej grubości 150 mm (t E, minimalnej gęstości 2200 kg/m 3. Maksymalne wymiary przepustu (szer. x wys.: szerokość do 700 mm oraz nieograniczona długość. Uszczelnienie przepustu (A / media (C Typ i grubość ściany (t E Klasyfikacja E = szczelność I = izolacyjność EI 120 Opis innych kryteriów Minimalne odległości (s 1, s 2 do 21 mm od 21 do 90 mm Wiązki kabli o całkowitej średnicy do 80 mm, zawierające kable z izolacją o średnicy do 21 mm Rury PVC-U (C według normy EN oraz DIN 8061/8062 o średnicy 50 mm oraz grubości ściany rur 1,8 5,3 mm Strop sztywny >150 mm EI 60 (E 120 EI 60-U/U (E 120 EI 120-U/C Dodatkowe owinięcie kabli dla CFS-CU L (patrz rysunki (I A = 150 mm Minimalne odległości: kabli / tras kablowych od krawędzi uszczelnienia (s 1 = 40 mm kabli od kabli (s 2 = 0 mm kabli od wiązek kablowych (s 2 = 80 mm kabli od tras kablowych (s 2 = 80 mm rur plastikowych od krawędzi uszczelnienia (s 1 = 40 mm rur plastikowych od rur plastikowych (s 2 = 100 mm rur plastikowych od tras kablowych (s 2 = 50 mm Wymagane jest dodatkowe podparcie w postaci siatki drucianej przymocowanej metalowymi kotwami od spodu uszczelnienia (E 2. do 21 mm od 21 do 90 mm Wiązki kabli o całkowitej średnicy do 80 mm, zawierające kable z izolacją o średnicy do 21 mm Strop sztywny >150 mm EI 120 EI 90 EI EI 90 (E 120 EI 120 (E 240 EI 120-U/U (E 240 Dodatkowe owinięcie kabli dla CFS-CU L (patrz rysunki I A = 150 mm 1 I A = 300 mm + Ogniochronna akrylowa masa uszczelniająca Hilti CFS-S ACR (A 1 Minimalne odległości: patrz powyżej Wymagane jest dodatkowe podparcie w postaci siatki drucianej przymocowanej metalowymi kotwami od spodu uszczelnienia (E 2. Kable Kanały kablowe Rury Dodatkowe owinięcie kabli Poduszka ogniochronna Hilti CFS-CU Wydanie 04/2012r. strona 7
