PYRO-SAFE CT. Instrukcja montażu

Transkrypt

1 Instrukcja montażu Proste przejście instalacyjne Cable Tube z zamknięciem przez kliknięcie dla istniejących, nowo i dodatkowo instalowanych kabli i rur instalacyjnych do prowadzenia kabli (EIP). Klasa odporności ogniowej EI 30, EI 45, EI 60, EI 90, EI 120 zgodnie z EN i ETA-13/0821 jak również ETA-16/00016 oraz klasyfikacją nr /14/Z00NP i nr /13/Z00NP. Instrukcja montażu Stan: 01/2016 Strona 1

2 Spis treści Temat Informacje wstępne Przeznaczenie, zastosowanie instrukcji montażu, środki bezpieczeństwa Zakres zastosowania, elementy budowlane Klasa odporności ogniowej Parametry przejścia instalacyjnego (grubość elementu budowlanego i przejścia instalacyjnego, odległości) Dopuszczalne obłożenie Kable Rury Pozostałe instalacje Strona Wymagane odległości Zastosowane produkty Zasady i warianty wykonania przejścia instalacyjnego Informacja ogólna Przedstawienie montażu Montaż przejścia instalacyjnego przed ułożeniem kabli Montaż przejścia instalacyjnego po ułożenieu kabli Deklaracja Właściwości Użytkowych 21 Instrukcja montażu Stan : 01/2016 Strona 2

3 1. Informacja wstępna 1.1 Przeznaczenie instrukcji montażu Niniejsza instrukcja montażu przeznaczona jest wyłącznie dla osób, które przeszły odpowiednie przeszkolenie. 1.1 Zastosowanie instrukcji montażu Przed rozpoczęciem prac należy dokładnie przeczytać niniejszą instrukcję. Szczególną uwagę należy zwrócić na zasady bezpieczeństwa i higieny pracy. Za szkody wynikłe z nieprzestrzegania niniejszej instrukcji producent nie bierze odpowiedzialności. Przedstawione w instrukcji rysunki są jedynie przykładem. Praktyczny montaż może różnić się wizualnie od przedstawionych schematów. 1.1 Środki bezpieczeństwa Przed rozpoczęciem prac należy zapoznać się z kartami charakterystyk substancji zastosowanych produktów. Ochrona osobista: Ochrona rąk Rękawice ochronne, odporne na chemikalia. Zalecany materiał: butylokauczuk, nitrokauczuk, fluorokauczuk, PVC Ochrona ciała Ubranie robocze, buty robocze. Wskazania bezpieczeństwa podczas montażu w stropie: Zabezpieczyć przestrzeń bezpośrednio pod zabudową przejścia instalacyjnego w stropie przed przemieszczaniem się osób postronnych (znak ostrzegawczy przed spadającymi przedmiotami, napis: Zakaz wstępu, Prace na wysokości ). Wykonawca przejścia instalacyjnego w stropie ma obowiązek poinformowania zleceniodawcy, w celu przekazania dalej informacji właścicielowi obiektu lub jego przedstawicielowi, o wykonaniu odpowiedniego zabezpieczenia gotowego przejścia instalacyjnego w stropie przed nadepnięciem przez osoby w postaci np. barierki lub kratki. Instrukcja montażu Stan: 01/2016 Strona 3

4 1.2 Zakres zastosowania Zakres zastosowania przejścia instalacyjnego PYRO-SAFE CT został określony zgodnie z ETAG pod względem takich właściwości jak klasa reakcji na ogień, klasa odporności ogniowej, zawartość i wydzielanie substancji niebezpiecznych oraz stabilność i użyteczność. Reakcja na ogień Materiały o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A, jak również materiał pęczniejący PYRO-SAFE DG-CR SK posiadają klasę reakcji na ogień E zgodnie z EN Klasa odporności ogniowej PYRO-SAFE CT spełnia wymagania klasy odporności ogniowej maksymalnie do EI 120 (zakończenie rur plastikowych U/U) zgodnie z EN Klasyfikacja EI 120-U/U dla rur z tworzyw sztucznych zgodnie z EN obejmuje również pozostałe możliwe układy zakończeń rur i obejmuje wszystkie możliwe zastosowania rur. Niniejszy system może być stosowany również w przejściach przez ściany i stropy o niższej klasie odporności ogniowej zachowując klasę odporności ogniowej tych elementów. Zawartość i wydzielanie substancji niebezpiecznych Materiały o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A, jak również materiał pęczniejący PYRO-SAFE DG-CR SK nie zawierają substancji niebezpiecznych podanych w liście Komisji Europejskiej. Stabilność i użyteczność Materiały o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A, jak również materiał pęczniejący PYRO-SAFE DG-CR SK spełniają wymagania dla oddziaływania warunków klimatycznych X zgodnie z EOTA TR 024. PYRO-SAFE CT może zostać zastosowany w pomieszczeniach wewnętrznych, a także w pomieszczeniach narażonych na działanie wilgoci oraz warunków atmosferycznych nie zmieniając swoich właściwości. Instrukcja montażu Stan : 01/2016 Strona 4

5 1.2 Zakres zastosowania elementy budowlane Lekka ściana działowa z profili stalowych Ściana masywna Ściana z profili stalowych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Należy dodatkowo zainstalować profile stalowe tak, aby tworzyły one wewnętrzne krawędzie otworu przejścia instalacyjnego. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Lekka ściana działowa z profili drewnianych Ściana z profili drewnianych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Odległości pomiędzy profilami, a krawędziami otworu przejścia instalacyjnego muszą wynosić 100 mm. Wolną przestrzeń pomiędzy profilami, a płytami stanowiącymi ościeże należy szczelnie wypełnić wełną mineralną klasy reakcji na ogień A1 lub A2 zgodnie z EN Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Murowane, betonowe, z betonu zbrojonego lub betonu komórkowego, cegły ceramicznej, dziurawki o gęstości 450 kg/m³. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Strop masywny Betonowe, z betonu zbrojonego lub betonu komórkowego o gęstości 650 kg/m³. Stropy muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Instrukcja montażu Stan: 01/2016 Strona 5

6 1.3 Klasa odporności ogniowej - ściana Przejście instalacyjne przez ściany z zastosowaniem PYRO-SAFE CT 150 Obłożenie / Klasa odporności ogniowej Lekka ściana działowa 100 mm Ściana masywna 100 mm EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 Kable Ø 21 mm - - Kable Ø > 21 mm - Ø 50 mm Wiązki kablowe Ø 107 mm z kablami Ø 21 mm EIP do 3 szt. EIP Ø 32 mm z lub bez kabli Ø 14 mm Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-10 mm/10-18 mm + izolacja rury 9 mm grubości pianka PE + PE-100 śr. zewn.-ø 25 mm, t 1,5 mm (U/U) + maks. 3 kable Ø 14 mm Przejście instalacyjne przez ściany z zastosowaniem PYRO-SAFE CT 200 Obłożenie / Klasa odporności ogniowej Kable Ø 21 mm Lekka ściana działowa 100 mm Ściana masywna 100 mm EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 Kable Ø > 21 mm - Ø 50 mm Wiązki kablowe Ø 107 mm z kablami Ø 21 mm EIP-wiązka Ø 107 mm z EIP Ø 32 mm z lub bez kabli Ø 21 mm Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-10 mm/10-18 mm + izolacja rury 9 mm grubości pianka PE + PE-100 śr. zewn.-ø 25 mm, t 1,5 mm (U/U) + maks. 3 kable Ø 14 mm Przejście instalacyjne przez ściany z zastosowaniem PYRO-SAFE CT 300 Obłożenie / Klasa odporności ogniowej Kable Ø 21 mm Lekka ściana działowa 100 mm Ściana masywna 100 mm EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 Kable Ø > 21 mm - Ø 50 mm - - Kable Ø > 50 mm - Ø 80 mm * * * * - * * Wiązki kablowe Ø 107 mm z kablami Ø 21 mm EIP-wiązka Ø 107 mm z EIP Ø 32 mm z lub bez kabli Ø 21 mm Rury PVC-U ze śr. zewn.-ø 20 mm x s 1,5 mm do Ø 32 mm x s 2,4 mm Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-10 mm/10-18 mm + izolacja rury 9 mm grubości pianka PE + PE-100 śr. zewn.-ø 25 mm, t 1,5 mm (U/U) + maks. 3 kable Ø 14 mm * ściana masywna 150 mm Instrukcja montażu Stan : 01/2016 Strona 6

7 1.3 Klasa odporności ogniowej - strop Przejście instalacyjne w masywnym stropie z zastosowaniem PYRO-SAFE CT 150 grubość stropu 125 mm do 150 mm Obłożenie / Klasa odporności ogniowej Kable Ø 21 mm Strop masywny 125 mm do 150 mm EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 * * * Kable Ø > 21 mm - Ø 50 mm * * * - Wiązki kablowe Ø 107 mm z kablami Ø 21 mm * * * - - * - Wiązka kablowa Ø 107 mm z kablami Ø 21 mm z owinięciem PYRO-SAFE DG-CR 1.5 szerokości: 125 mm; od dołu lub z góry Masywny strop 150 mm Owinięcie PYRO-SAFE DG-CR 1.5 EIP do 3 szt. EIP Ø 16 mm-ø 32 mm z lub bez kablil Ø 14 mm - - Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-10 mm/10-18 mm + izolacja rury 9 mm grubości pianka z PE+ PE-100 śr. zewn.-ø 25 mm, t 1,5 mm (U/U) + maks. 3 kable Ø 14 mm Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-22 mm/6-22 mm + PE-100 śr. zewn.-ø 25 mm, t 1,8 mm (U/U) + maks. 3 kable Ø 14 mm z izolacją Klimarock 250 x 30 mm z góry Strop masywny 150 mm 250 Izolacja ochronna matami z wełny mineralnej Klimarock grubości: 30 mm Speed pipe w wiązkach lub pojedynczo, z lub bez światłowodów maks. 24 szt. średnica zewn. -Ø 7 maks. 7 szt. średnica zewn. -Ø 10 maks. 5 szt. średnica zewn. -Ø 12 wymiary mm * Strop masywny 125 mm - - Instrukcja montażu Stan: 01/2016 Strona 7

8 1.3 Klasa odporności ogniowej - strop Przejście instalacyjne w masywnym stropie z zastosowaniem PYRO-SAFE CT 200 grubość stropu 125 mm do 150 mm Obłożenie / Klasa odporności ogniowej Kable Ø 21 mm Strop masywny 125 mm do 150 mm EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 * * * Kable Ø > 21 mm - Ø 50 mm * * * - Wiązki kablowe Ø 107 mm z kablami Ø 21 mm * * * - - * - Wiązka kablowa Ø 107 mm z kablami Ø 21 mm z owinięciem PYRO-SAFE DG-CR 1.5 szerokości: 125 mm; od dołu lub z góry EIP do 3 szt. EIP Ø 16 mm-ø 32 mm z lub bez kablil Ø 14 mm - - Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-10 mm/10-18 mm + izolacja rury 9 mm grubości pianka z PE+ PE-100 śr. zewn.-ø 25 mm, t 1,5 mm (U/U) + maks. 3 kable Ø 14 mm Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-22 mm/6-22 mm + PE-100 śr. zewn.-ø 25 mm, t 1,8 mm (U/U) + maks. 3 kable Ø 14 mm z izolacją Klimarock 250 x 30 mm z góry Speed pipe w wiązkach lub pojedynczo, z lub bez światłowodów maks. 24 szt. średnica zewn. -Ø 7 maks. 7 szt. średnica zewn. -Ø 10 maks. 5 szt. średnica zewn. -Ø 12 Przejście instalacyjne w masywnym stropie z zastosowaniem PYRO-SAFE CT 300 grubość stropu 150 mm Obłożenie / Klasa odporności ogniowej Kable Ø 21 mm z PYRO-SAFE CT 300 (strop masywny 150 mm) lub dla stropu 150 mm - 2 x CT 150 dla stropu 200 mm z CT 300 lub 2 x CT Uszczelnienie wymiary w mm 25 2 x PYRO-SAFE CT 150 Zaprawa ogniochronna np. PYRO-SAFE NOVASIT BM Strop masywny 150 mm 200 Uszczelnienie PYRO-SAFE CT 300 wzgl. 2 x PYRO-SAFE CT 150 Zaprawa ogniochronna np. PYRO-SAFE NOVASIT BM Strop masywny 200 mm - - * Strop masywny 125 mm Strop masywny 150 mm EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 Instrukcja montażu Stan : 01/2016 Strona 8

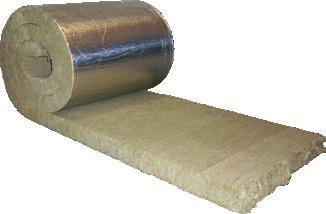

9 1.3 Klasa odporności ogniowej - strop Przejście instalacyjne w masywnym stropie z zastosowaniem PYRO-SAFE CT 300 grubość stropu 150 mm Obłożenie / Klasa odporności ogniowej Kable Ø > 21 mm - Ø 50 mm, z PYRO-SAFE CT 300 Kable Ø > 21 mm - Ø 50 mm z PYRO-SAFE CT 300 lub 2 x PYRO-SAFE CT 150 z izolacją Klimarock 100 x 30mm + owinięcie PYRO-SAFE DG-CR 1.5 szer. 125 mm; z góry Strop masywny 150 mm Owinięcie PYRO-SAFE DG-CR 1.5 Izolacja ochronna z mat wełny mianeralnej Klimarock grubości: 30 mm Strop masywny 150 mm EI 30 EI 45 EI 60 EI 90 EI 120 E 90 E 120 Kable Ø > 50 mm - Ø 80 mm - - Wiązki kablowe Ø 107 mm z kablami Ø 21 mm EIP do 3 szt. EIP Ø 16 mm-ø 32 mm z lub bez kablil Ø 14 mm ** Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-10 mm/10-18 mm + izolacja rury 9 mm grubości pianka z PE+ PE-100 śr. zewn.-ø 25 mm, t 1,5 mm (U/U) + maks. 3 kable Ø 14 mm Instalacja klimatyzacji Klimasplit Rura 1/rura 2 śr. zewn.-ø 6-22 mm/6-22 mm + PE-100 śr. zewn.-ø 25 mm, t 1,8 mm (U/U) + maks. 3 kable Ø 14 mm z izolacją Klimarock 250 x 30 mm z góry Speed pipe w wiązkach lub pojedynczo, z lub bez światłowodów maks. 24 szt. średnica zewn. -Ø 7 maks. 7 szt. średnica zewn. -Ø 10 maks. 5 szt. średnica zewn. -Ø 12 wymiary w mm ** Strop 200 mm (CT 300 lub 2 x CT 150) - - Instrukcja montażu Stan: 01/2016 Strona 9

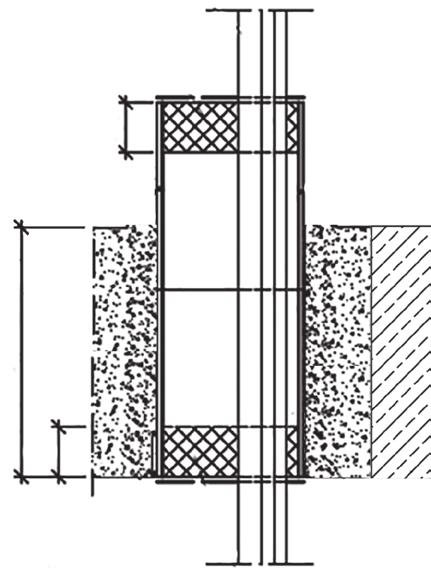

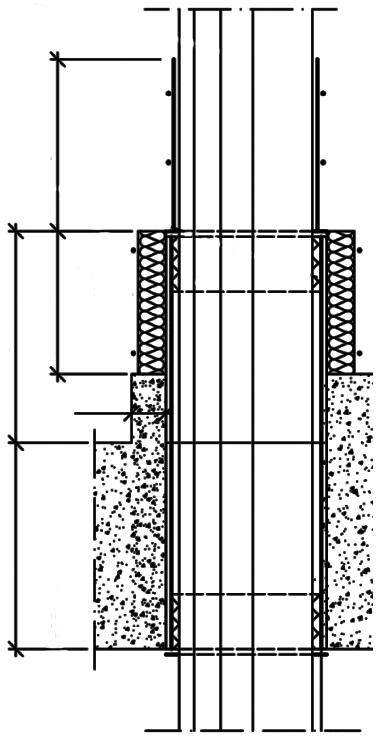

10 1.4 Zakres zastosowania elementy budowlane, grubość przejścia, odległości Wymiary i odległości przy ułożeniu pojedynczym Poz. Oznaczenie Ściana [mm] Strop [mm] A B C Grubość elementu budowlanego 100* 125* Odległości pomiędzy PYRO-SAFE CT Wymiary pierścienia * Minimalna grubość elementu budowlanego w zależności od klasy odporności ogniowej Instrukcja montażu Stan : 01/2016 Strona 10

11 1.4 Zakres zastosowania elementy budowlane, grubość przejścia, odległości Wymiary i odległości przy ułożeniu wielokrotnym w masywnym elemencie budowlanym Poz. Oznaczenie Ściana [mm] Strop [mm] A B C D E F G Grubość elementu budowlanego Grubość przejścia instalacyjnego Maksymalne wymiary otworu przejścia instalacyjnego przy zabudowie wielokrotnej (szerokość x wysokość) 1200 x x Odległości pomiędzy Cable Tubes przy zabudowie wielokrotnej 3 10 Odległości do krawędzi otworu przejścia instalacyjnego Odległości do innych przejść instalacyjnych jeden lub oba otwory > 400 x 400 mm oba otwory 400 x 400 mm Odległości do innych otworów lub pozostałych instalacji Instrukcja montażu Stan: 01/2016 Strona 11

12 2.1 Dopuszczalne obłożenie kable Wszelkiego rodzaju kable (również światłowody) Maksymalna średnica zewnętrzna kabli w zależności od klasy odporności ogniowej Wiązki kablowe do Ø 107 mm z kablami do Ø 21 mm. Bez potrzeby uszczelnienia przestrzeni pomiędzy kablami w mocno związanej wiązce 2.2 Dopuszczalne obłożenie rury palne Rury palne Rury instalacyjne do prowadzenia kabli (EIP) Pojedyncze lub w wiązkach Ø 107 mm, giętkie wykonane z PE-HD zgodnie z EN o średnicy do Ø 32 mm, z lub bez kabli (Ø 21 mm) z PVC-U zgodnie z EN 1452 i DIN 8061/8062 o średnicy zewnętrznej Ø 20 mm x s 1,5 mm do Ø 32 mm x s 2,4 mm 2.3 Dopuszczalne obłożenie - pozostałe Instalacja klimatyzacji Klimasplit Podwójne lub pojedyncze rury z miedzi (rura 1/rura 2 śr. zewn.-ø 6-22 mm/6-22 mm) w 9 mm grubości izolacji z pianki PE zgodnie z EN14313 z opcją instalacji towarzyszącej (jedna rura z tworzywa sztucznego (U/U) z PVC-U, śr. zewn.-ø 25 mm i grubość ścianki 1,5 mm, zgodnie z EN lub EN i DIN 8061/ DIN 8062 oraz do 3 kabli z maks. 5 żyłami każdy 1,5 mm², Ø 14 mm) w zerowej odległości. Rury PE speed pipe (dla światłowodów) i mikrokable firmy Gabocom Systemtechnik GmbH w wiązkach lub pojedynczo z lub bez światłowodów Śr. zewn. Ø [mm] 3. Wymagane odległości Maks. liczba [szt.] Grubość ścianki [mm] , , ,0 Cable Tubes mogą być w całości wypełnione kablami, wiązkami kablowymi lub rurami instalacyjnymi do prowadzenia przewodów (EIP). Kable, wiązki kablowe, EIP mogą przylegać do wewnętrznej ściany Cable Tube. Przy obłożeniu wielokrotnym otworu przejścia instalacyjnego powierzchnia instalacji nie może przekroczyć 60 % powierzchni otworu przejścia instaalcyjnego. Instrukcja montażu Stan : 01/2016 Strona 12

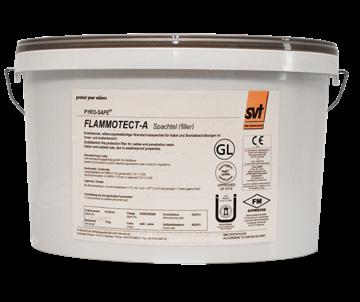

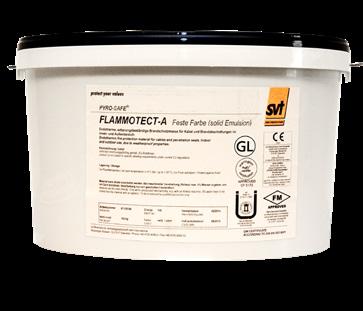

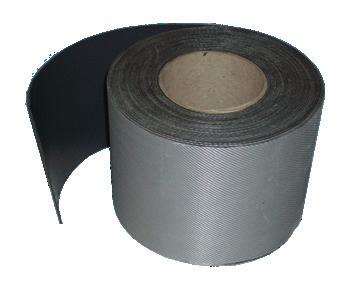

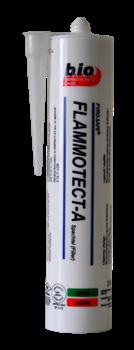

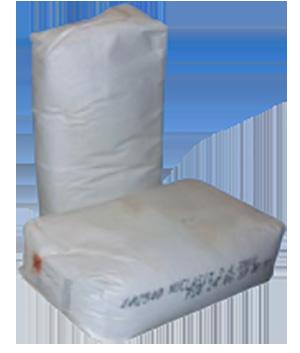

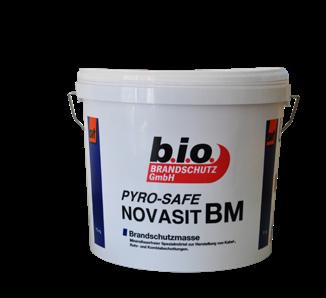

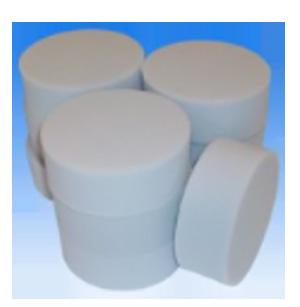

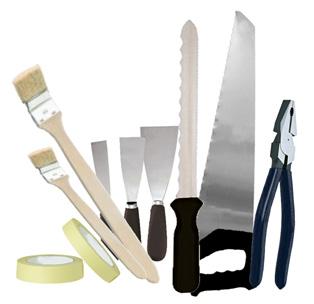

13 4. Zastosowane produkty PYRO-SAFE CT Składa się z PYRO-SAFE Cable Tube i 2 x zatyczka z pianki Art.-Nr CT 150 Art.-Nr CT 200 Art.-Nr CT 300 Zatyczki z pianki Pianka z żywicy melaminowej Grubość: 42 ± 2 mm Średnica: 112 ± 2 mm 10 Sztuk w kartonie Art.-Nr PYRO-SAFE FLAMMOTECT- A Feste Farbe Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FLAMMOTECT- A Masa szpachlowa Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FLAMMOTECT- A Masa szpachlowa zgodnie z ETA-14/ ml tuba - Art.-nr PYRO-SAFE NOVASIT BM Zaprawa ogniochronna zgodnie z ETA-16/ kg worek - Art.-nr PYRO-SAFE NOVASIT K 2 Zaprawa stosowana do zabezpieczeń ppoż. 25 kg worek - Art.-Nr Zaprawa normalna wg EN 998-2:2010 Grupa zaprawy NM III - M20 25 kg worek - Art.-Nr PYRO-SAFE NOVASIT VGM Zaprawa stosowana do zabezpieczeń ppoż. 30 kg worek - Art.-Nr Zaprawa normalna wg EN 998-2:2010 Grupa zaprawy NM III - M10 30 kg worek - Art.-Nr W zależności od producenta Materiał zachowujący formę, niepalny (klasa reakcji na ogień A1 lub A2-s1,d0 wg EN ) np. Beton, zaprawa cementowa lub gipsowa Alu Lamella Mat maty z wełny mineralnej KLIMAROCK Klasa reakcji na ogień A2-s1.d0 zgodnie z EN Wymiary 800 x 50 cm Grubość 30 mm PYRO-SAFE DG-CR 1,5 zgodnie ETA-13/0100 i ETA-16/0268 Klasa reakcji na ogień B-s1,d0 zgodnie z EN Materiał pęczniejący do owijania kabli Rolka długości 10 m - Art.-nr Tabliczka do oznakowania 1 Sztuka - Art.-nr PYRO-SAFE NOVASIT BM Zaprawa ogniochronna zgodnie z ETA-16/ kg wiadro - Art.-nr Zalecane narzędzia szpachelka, pędzel, taśma nóż i piłka ewentualnie folia, drabinka kleszcze, drut stalowy ocynkowany Instrukcja montażu Stan: 01/2016 Strona 13

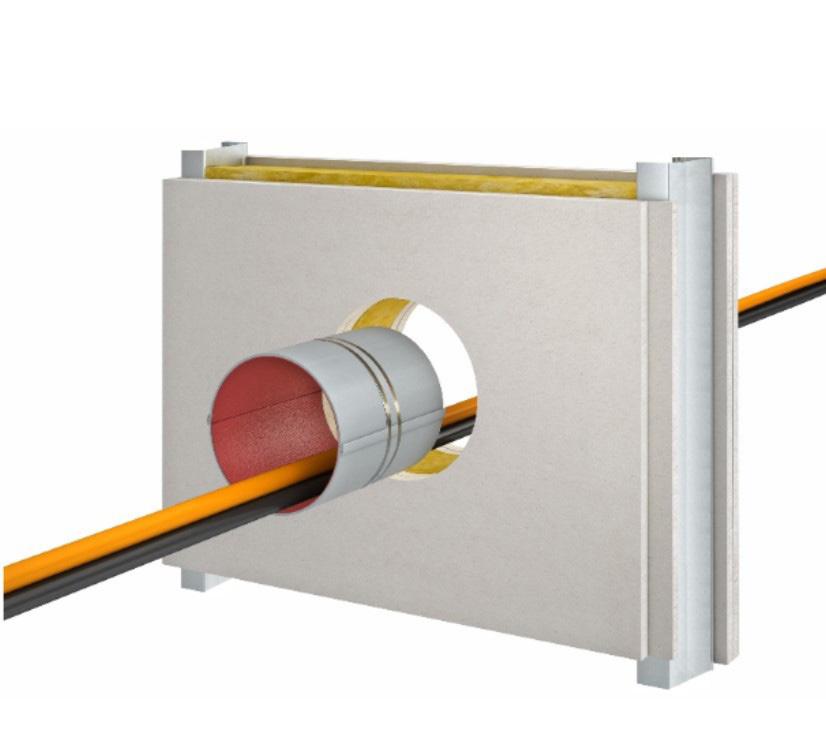

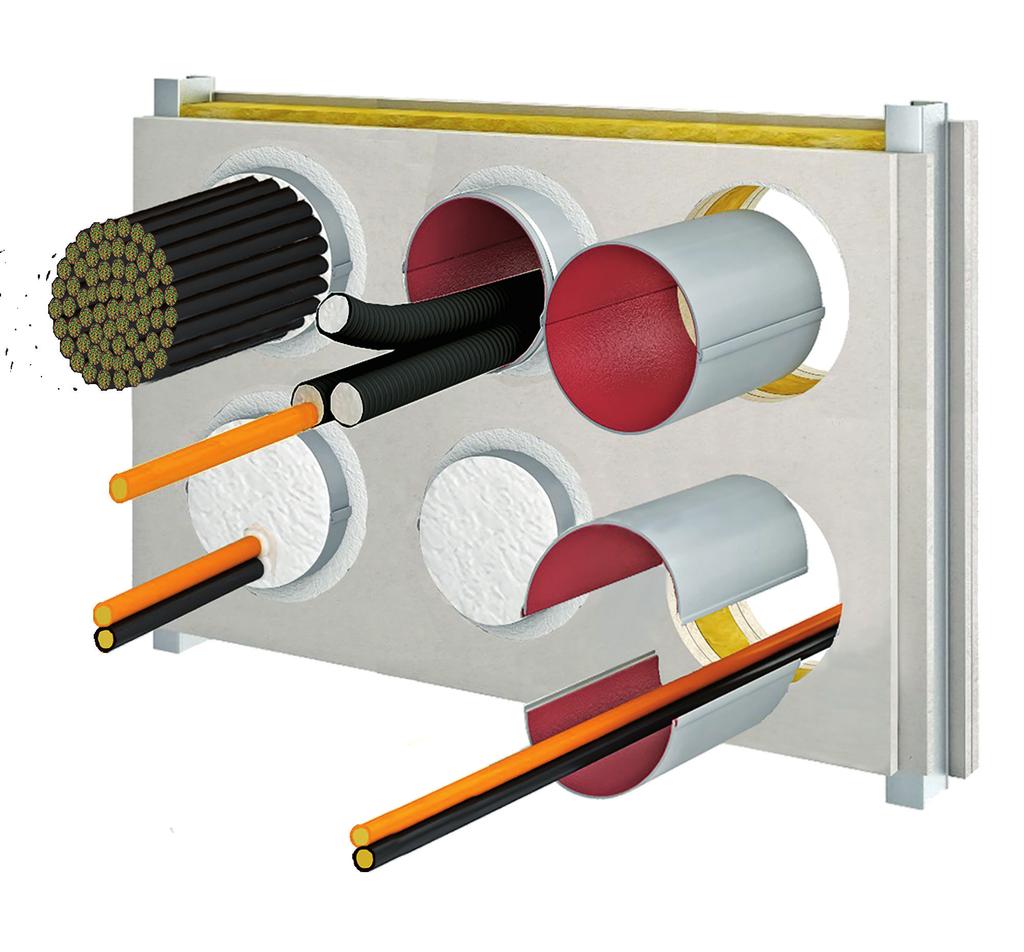

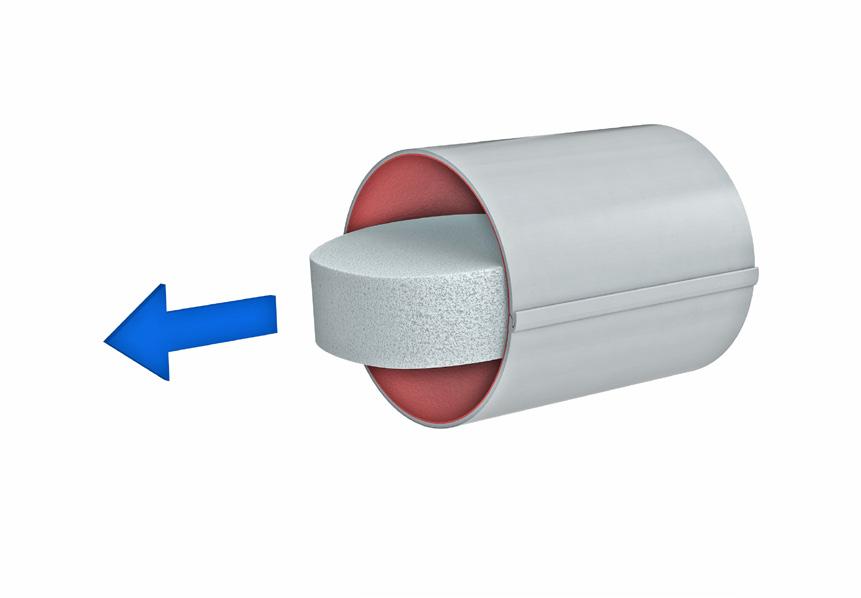

14 5. Zasady i warianty wykonania przejścia instalacyjnego Cable Tube znajduje zastosowanie do uszczelnienia otworów przejść instalacyjnych, przez które przechodzą instalacje, jak również otworów bez instalacji gdzie przewidziane jest późniejsze prowadzenie instalacji. Jeżeli Cable Tubes dla instalacji EIP przez lekkie ściany działowe wystają poza lico ściany > 50 mm z obu stron należy na końcach i w środku (środek ściany) zabezpieczyć Cable Tubes stalowym drutem lub stalowymi opaskami. Przy zabudowie Cable Tubes w lekkiej ścianie działowej, w której odległość pomiędzy płytami ściany jest większa niż 50 mm należy zabezpieczyć dodatkowo Cable Tubes w połowie jej długości stalowym drutem lub stalowymi opaskami. Pierwsza podpora instalacji przechodzących przez ściany powinna znajdować się w odległości 300 mm od ściany po obu jej stronach. Podpory muszą być wykonane z materiału niepalnego. Instrukcja montażu Stan : 01/2016 Strona 14

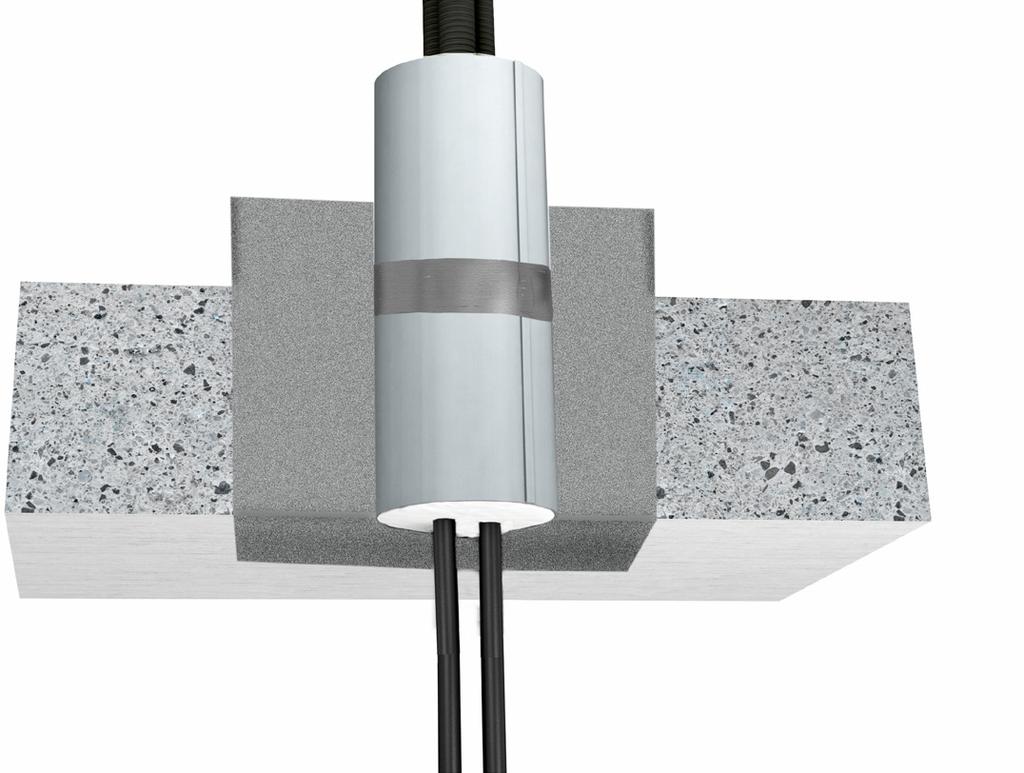

15 5. Zasady i warianty wykonania przejścia instalacyjnego Przy zabudowie Cable Tubes w stropach należy je instalować równo z dolną powierzchnią stropu. Przejście instalacyjne zabezpieczyć przed przypadkowym nadepnięciem poprzez barierki lub kratki ochronne. Przy zabudowie w stropach grubości 200 mm można zainstalować zamiast Cable Tube PYRO-SAFE CT 300, dwa połączone ze sobą PYRO-SAFE CT 150. Zabudowa ze straconym szalunkiem (ściana masywna 200 mm) PYRO-SAFE CT równo z dolną powierzchnią szalunku PYRO-SAFE CT powyżej szalunku (z otworem) Instrukcja montażu Stan: 01/2016 Strona 15

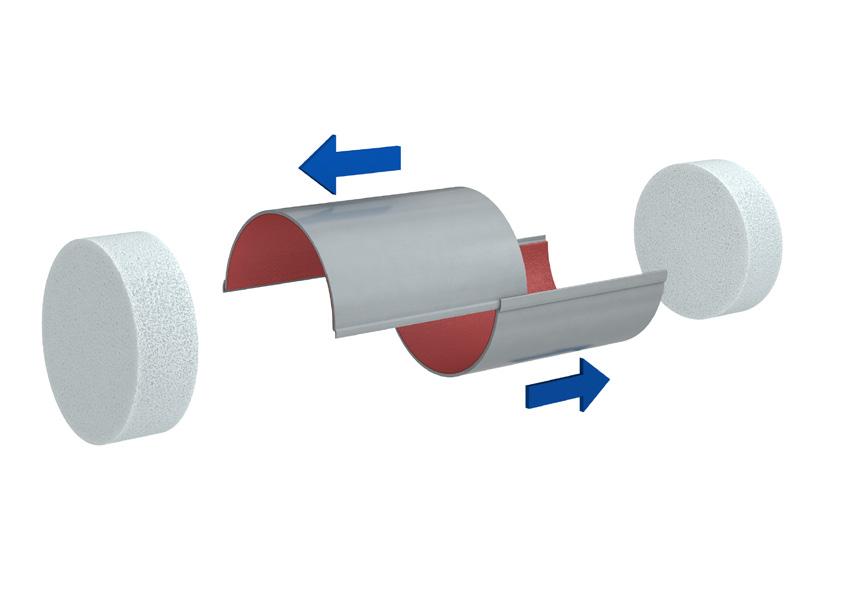

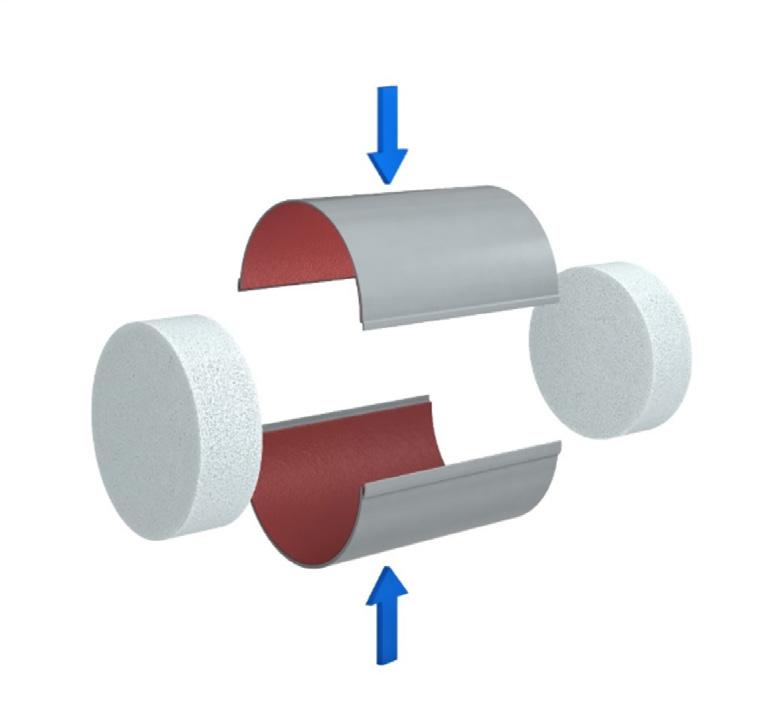

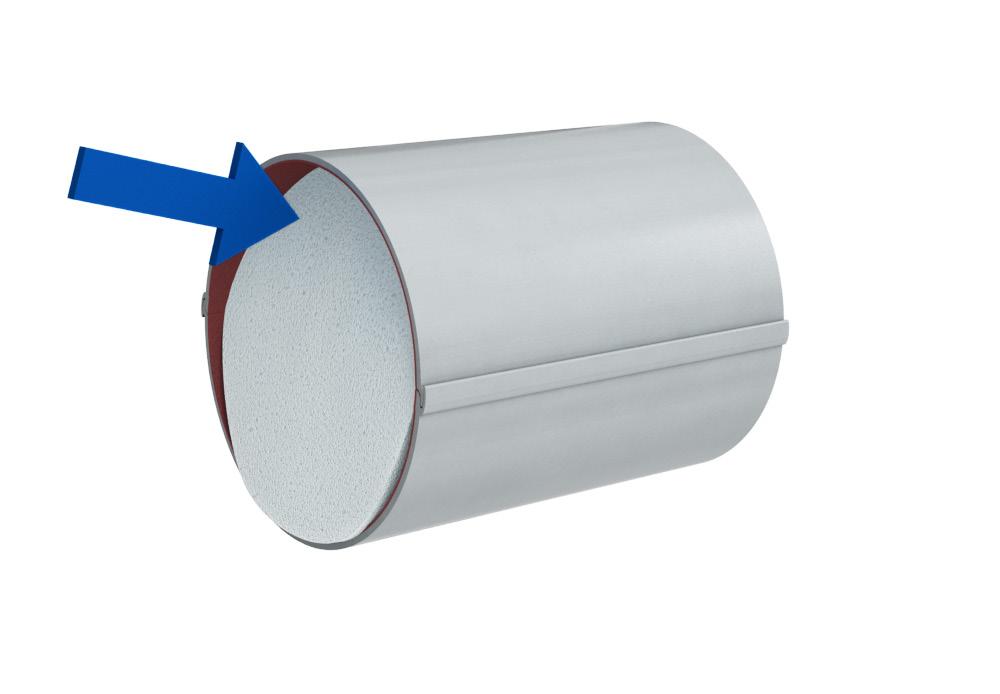

16 5.1 Informacja ogólna 1. PYRO-SAFE CT, składa się z 2 połówek rury PYRO- SAFE Cable Tube i 2 zatyczek. 3. Wyciągnąć zatyczkę z PYRO-SAFE CT. 4. Analogicznie wyciągnąć zatyczkę z drugiej strony PYRO-SAFE CT. 5. Przesunąć w przeciwnym kierunku obie połówki PYRO-SAFE Cable Tube. 2. Wcisnąć zatyczki w górnej ich części do środka powodując ich obrót o Ścisnąć obie połówki PYRO-SAFE Cable Tube w celu ich złączenia. Instrukcja montażu Stan : 01/2016 Strona 16

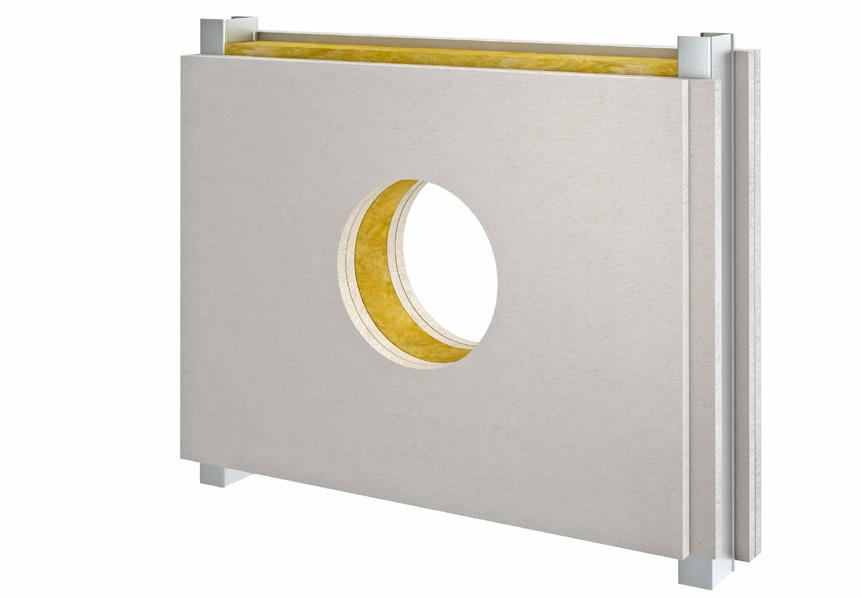

17 6. Montaż przejścia instalacyjnego bez instalacji 1. Wykonać otwór w elemencie budowlanym o średnicy Ø mm 3. Wypełnić pierścień 25 mm na grubość płyt lekkiej ściany działowej gipsem lub PYRO-SAFE NOVASIT BM/K2/VGM (w innych przypadkach na grubość elementu budowlanego). 5. Zaszpachlować zatyczki materiałem PYRO-SAFE FLAMMOTECT-A o grubości 2 mm (warstwa sucha 1 mm). 2. Włożyć PYRO-SAFE CT centrycznie do otworu, aby równo wystawał z obu stron. 4. Włożyć z obu stron zatyczki. 6. Oznakować przejście instalacyjne. Instrukcja montażu Stan: 01/2016 Strona 17

18 6.1 Montaż przejścia instalacyjnego przed ułożeniem instalacji 1. Wykonać otwór w elemencie budowlanym o średnicy Ø mm. 3. Wypełnić pierścień 25 mm na grubość płyt lekkiej ściany działowej gipsem lub PYRO-SAFE NOVASIT BM/K2/VGM (w innych przypadkach na grubość elementu budowlanego). 2. Włożyć PYRO-SAFE CT centrycznie do otworu, aby równo wystawał z obu stron. 4. Ułożyć instalacje. 5. Przyciąć zatyczki. 6. Włożyć przycięte zatyczki z obu stron. Instrukcja montażu Stan : 01/2016 Strona 18

19 6.1 Montaż przejścia instalacyjnego przed ułożeniem instalacji 5. Zaszpachlować zatyczki materiałem PYRO-SAFE FLAMMOTECT-A o grubości 2 mm (warstwa sucha 1 mm). 6. Oznakować przejście instalacyjne. 6.2 Montaż przejścia instalacyjnego z istniejącą instalacją w otworze przejścia 1. Otwór z instalacjami. 2. Obie połówki złączyć przez ich ściśnięcie, klik na instalacjach. Instrukcja montażu Stan: 01/2016 Strona 19

20 6.2 Montaż przejścia instalacyjnego z istniejącą instalacją w otworze przejścia 3. Włożyć PYRO-SAFE CT centrycznie do otworu, aby równo wystawał z obu stron. 4. Wypełnić pierścień 25 mm na grubość płyt lekkiej ściany działowej gipsem lub PYRO-SAFE NOVASIT BM/K2/VGM (w innych przypadkach na grubość elementu budowlanego). 5. Przyciąć zatyczki. 6. Włożyć przycięte zatyczki z obu stron. 7. Zaszpachlować zatyczki materiałem PYRO-SAFE FLAMMOTECT-A o grubości 2 mm (warstwa sucha 1 mm). 8. Oznakować przejście instalacyjne. Instrukcja montażu Stan : 01/2016 Strona 20

21 Deklaracja Właściwości Użytkowych Nr 0128-PYRO-SAFE-CT PYRO-SAFE CT/ CT ML Cable Tube Data: Rew.04 Strona 1 z 1 Niepowtarzalny kod identyfikacyjny wyrobu PYRO-SAFE CT/ CT ML Cable Tube Zastosowanie Produkt do uszczelniania przejść instalacyjnych Kablowe przejście instalacyjne stosowane jest do uszczelniania otworów przejść kabli w elementach budowlanych, ścianach i stropach, dla których wymagane są klasy odporności ogniowej. Producent svt Brandschutz Vertriebsgesellschaft mbh International Gluesinger Strasse 86 D Seevetal System oceny i weryfikacji stałości właściwości użytkowych wyrobu System 1 Europejski dokument odniesienia ETAG 026-2: Europejska Aprobata/Ocena Techniczna ETA-13/0821 z dnia ETA-16/0016 z dnia EG-Certyfikat zgodności 0761-CPD CPR-0460 Instytut wystawiający ETA Deutsches Institut für Bautechnik (DIBt), Berlin Notyfikowana jednostka Materialprüfanstalt für das Bauwesen Braunschweig, Kennnummer 0761 Właściwości Klasa reakcji na ogień Klasa odporności ogniowej Wydzielanie substancji niebezpiecznych Kategoria użyteczności Deklarowane parametry Parametry Klasyfikacja podana w załącznikach do ETA-13/0821 i ETA-16/0016 W zależności od wariantu wykonania, rodzaju elementu budowlanego oraz rodzaju instalacji EI 30, EI 45, EI 60, EI 90, EI patrz ETA-13/0821 i ETA- 16/0016 Zharmonizowany dokument odniesienia EN EN Nie wydziela ETAG Typ X EOTA TR 024 Parametry produktu odpowiadają parametrom podanym w niniejszej Deklaracji Właściwości Użytkowych. Za wystawienie Deklaracji Właściwości Użytkowych zgodnie rozporządzeniem (EU) nr 305/2011 odpowiedzialny jest tylko w/w producent. Deklaracja Właściwości Użytkowych dostępna jest na stronie internetowej W imieniu producenta Deklaracja Właściwości Użytkowych została odpisana przez: i.v. Christian Meyer-Korte Leiter Produktmanagement/ Private Label i.v. Andree Schober Zentrale Technik/ Leitung Chemie Niepowtarzalny kod identyfikacyjny typu wyrobu
