PYRO-SAFE Flammotect Dwuwarstwowy

Transkrypt

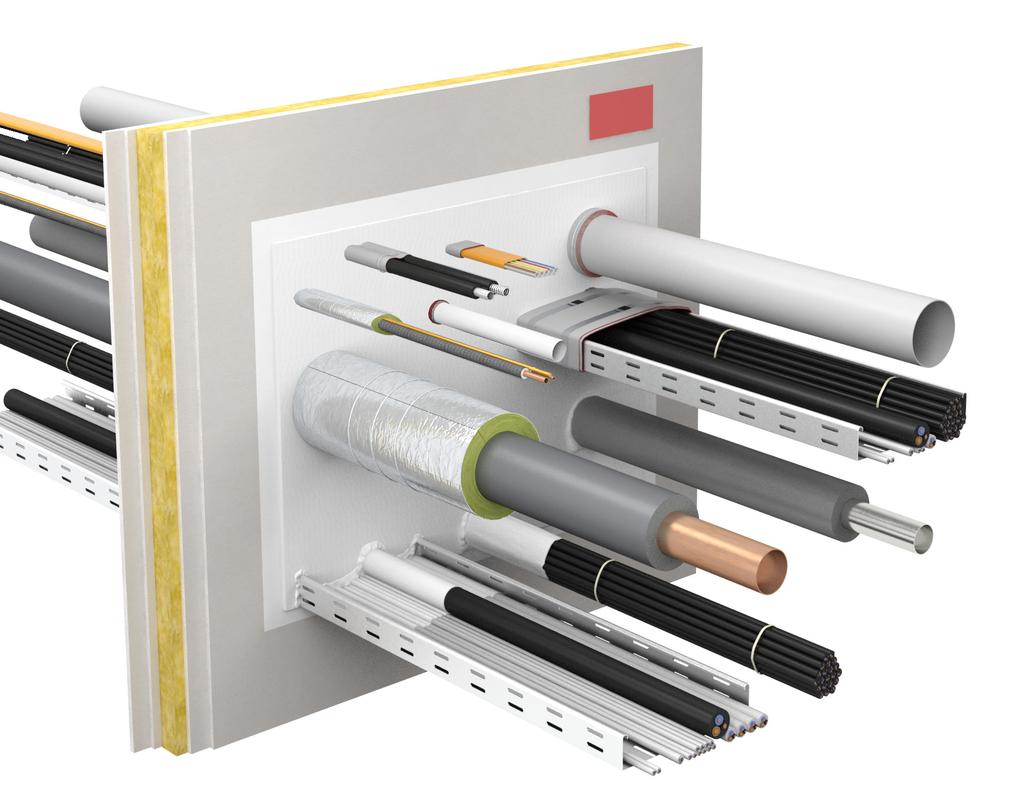

1 Instrukcja montażu Mieszane przejście instalacyjne wykonane z płyty z wełny mineralnej oraz materiału o działaniu endotermicznym do uszczelnienia przejść instalacyjnych wszystkich rodzajów kabli oraz rur palnych i niepalnych. Klasa odporności ogniowej maksymalnie EI 30, EI 45, EI 60, EI 90 i EI 120 zgodnie z EN według ETA-14/0418 oraz klasyfikacji nr KB 3.2/ , nr KB 3.2/ i nr 02417/14/Z00NP jak również oceny technicznej nr 01699/16/Z00NZP. Instrukcja montażu Stan: 11/2016 Strona 1

2 Spis treści Temat Informacja wstępna / przegląd Przeznaczenie, zastosowanie instrukcji montażu, środki bezpieczeństwa Zakres zastosowania - elementy budowlane Klasa odporności ogniowej Zakres zastosowania - grubość elementów budowlanych, przejścia instalacyjnego, odległości Dopuszczalne obłożenie Kable Rury (palne i niepalne) Podwójne rury solarne NanoSUN², mikrorury PE speed pipe (dla światłowodów i mikrokabli) oraz instalacja klimatyzacji Klimasplit Wymagane odległości Kable Rury (palne i niepalne) Podwójne rury solarne NanoSUN², mikrorury PE speed pipe (dla światłowodów i mikrokabli) oraz instalacja klimatyzacji Klimasplit Strona Zastosowane produkty Zasady i warianty wykonania przejścia instalacyjnego Pierwsza podpora instalacji Montaż przejścia instalacyjnego w ścianach Kable Rury (palne i niepalne) Podwójne rury solarne NanoSUN², mikrorury PE speed pipe (dla światłowodów i mikrokabli) oraz instalacja klimatyzacji Klimasplit Montaż mieszanego przejścia instalacyjnego w ścianach Montaż przejścia instalacyjnego w stropach Kable Rury (palne i niepalne) Podwójne rury solarne NanoSUN² Deklaracja Właściwości Użytkowych 42 Instrukcja montażu Stan: 11/2016 Strona 2

3 1. Informacja wstępna / przegląd 1.1 Przeznaczenie instrukcji montażu Niniejsza instrukcja montażu przeznaczona jest wyłącznie dla osób, które przeszły odpowiednie przeszkolenie. 1.1 Zastosowanie instrukcji montażu Przed rozpoczęciem prac należy dokładnie przeczytać niniejszą instrukcję. Szczególną uwagę należy zwrócić na zasady bezpieczeństwa i higieny pracy. Za szkody wynikłe z nieprzestrzegania niniejszej instrukcji producent nie bierze odpowiedzialności. Przedstawione w instrukcji rysunki są jedynie przykładem. Praktyczny montaż może różnić się wizualnie od przedstawionych schematów. 1.1 Środki bezpieczeństwa Przed rozpoczęciem prac należy zapoznać się z kartami charakterystyk substancji zastosowanych produktów. Ochrona osobista: Ochrona dróg oddechowych Filtry przeciwpyłowe P2. Ochrona rąk Rękawice ochronne odporne na chemikalia. Zalecany materiał: butylokauczuk, nitrokauczuk, fluorokauczuk, PVC. Ochrona oczu Okulary ochronne Ochrona ciała Ubranie robocze, buty robocze Wskazania bezpieczeństwa podczas montażu w stropie: Zabezpieczyć przestrzeń bezpośrednio pod zabudową przejścia instalacyjnego w stropie przed przemieszczaniem się osób postronnych (znak ostrzegawczy przed spadającymi przedmiotami, napis: Zakaz wstępu, Prace na wysokości ). Wykonawca przejścia instalacyjnego w stropie ma obowiązek poinformowania zleceniodawcy, w celu przekazania dalej informacji właścicielowi obiektu lub jego przedstawicielowi, o wykonaniu odpowiedniego zabezpieczenia gotowego przejścia instalacyjnego w stropie przed nadepnięciem przez osoby w postaci np. barierki lub kratki. Instrukcja montażu Stan: 11/2016 Strona 3

4 1.2 Zakres zastosowania elementy budowlane Zastosowanie systemu PYRO-SAFE Flammotect - Dwuwarstwowy zostało określone zgodnie z ETAG pod względem takich właściwości jak klasa reakcji na ogień, klasa odporności ogniowej, zawartość i wydzielanie substancji niebezpiecznych oraz stabilność i użyteczność. Reakcja na ogień Materiał o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A posiada klasę reakcji na ogień E zgodnie z EN , materiał pęczniejący PYRO-SAFE DG-CR oraz PYRO-SAFE DG-CR BS posiadają klasę reakcji na ogień E zgodnie z EN ; płyty z wełny mineralnej oraz luźna wełna mineralna posiadają klasę reakcji na ogień A1, a maty z wełny mineralnej typu Klimarock klasę reakcji na ogień A2-s1,d0 zgodnie z EN Odporność ogniowa PYRO-SAFE Flammotect Dwuwarstwowy spełnia wymagania klasy odporności ogniowej maksymalnie do EI 120 (zakończenie rur plastikowych U/U a rur metalowych C/U) zgodnie z EN Klasyfikacja EI 120-U/U dla rur z tworzyw sztucznych zgodnie z EN obejmuje również pozostałe możliwe układy zakończeń rur i obejmuje wszystkie możliwe zastosowania rur. Klasyfikacja EI 120 C/U dla rur metalowych zgodnie z EN obejmuje również zastosowanie z zakończeniem rur C/C. Niniejszy system może być stosowany również w przejściach przez ściany i stropy o niższej klasie odporności ogniowej zachowując klasę odporności ogniowej tych elementów. Zawartość i wydzielanie substancji niebezpiecznych Materiały o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A, jak również materiały pęczniejące PYRO-SAFE DG-CR i PYRO-SAFE DG-CR BS nie zawierają substancji niebezpiecznych podanych w liście Komisji Europejskiej. Płyty oraz maty z wełny mineralnej Hardrock 040, otulina ProRox PS 960 oraz maty z wełny mineralnej Klimarock nie zawierają substancji niebezpiecznych wymienionych w wytycznych 67/548/EWG lub przepisach (EG) nr 1272/2008 Indicative List of Dangerous Substances. Stabilność i użyteczność Materiał o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A, jak również materiał pęczniejący PYRO-SAFE DG-CR spełniają wymagania dla oddziaływania warunków klimatycznych X zgodnie z EOTA TR 024. PYRO-SAFE Flammotect-Dwuwarstwowy może zostać zastosowany w pomieszczeniach wewnętrznych, jak również w pomieszczeniach narażonych na działanie wilgoci oraz warunków atmosferycznych nie zmieniając swoich właściwości. Instrukcja montażu Stan: 11/2016 Strona 4

5 1.2 Elementy budowlane Lekka ściana działowa z profili stalowych Ściana masywna Ściana z profili stalowych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Należy dodatkowo zainstalować profile stalowe, tak, aby tworzyły one wewnętrzne krawędzie otworu przejścia instalacyjnego. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Lekka ściana działowa z profili drewnianych Ściana z profili drewnianych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Odległości pomiędzy profilami, a krawędziami otworu przejścia instalacyjnego muszą wynosić 100 mm. Wolną przestrzeń pomiędzy profilami, a płytami stanowiącymi ościeże należy szczelnie wypełnić wełną mineralną klasy reakcji na ogień A1 lub A2 zgodnie z EN Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Murowane, betonowe, z betonu zbrojonego lub betonu komórkowego, cegły ceramicznej, dziurawki o gęstości 450 kg/m³. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Strop masywny Betonowe, z betonu zbrojonego lub betonu komórkowego o gęstości 550 kg/m³. Stropy muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Krawędzie otworu przejścia w lekkiej ścianie działowej Krawędzie wewnętrzne otworu przejścia instalacyjnego stanowią dwie warstwy płyty cementowej lub gipsowej, o grubości 12,5 każda, klasy reakcji na ogień A1 lub A2 zgodnie z EN Zastosowanie zgodnie z DIN 4102 Klasyfikacje zgodnie z DIN oraz DIN EN , DIN EN i DIN EN zgodnie z Bauregelliste A Część 1-Załącznik 0.1 można stosować alternatywnie. Instrukcja montażu Stan: 11/2016 Strona 5

6 1.3 Klasa odporności ogniowej - ściana zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Ściana 100 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Kable, wiązki kablowe z endotermiczną powłoką PYRO-SAFE FLAMMOTECT-A (długość powłoki min. 100 mm, grubość warstwy suchej min. 1,0 mm) alternatywnie z owinięciem materiałem PYRO-SAFE DG-CR 1.5 Pojedyncze kable Ø 21 mm Wiązki kablowe Ø 100 mm z kabli Ø 21 mm Kable, wiązki kablowe, trasy kablowe z endotermiczną powłoką PYRO-SAFE FLAMMOTECT-A (długość powłoki min. 200 mm, grubość warstwy suchej min. 2,0 mm) alternatywnie z owinięciem materiałem PYRO-SAFE DG-CR 1.5 Kabel Ø > 21 mm - Ø 80 mm Trasy kablowe Rury instalacyjne do prowadzenia przewodów (EIP) z PE-HD z owinięciem PYRO-SAFE DG-CR 1.5 (przypadek U/U) EIP Ø 32 mm lub wiązka EIP Ø 100 mm z EIP Ø 32 mm z lub bez kabli Ø 21 mm Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa z palną izolacją Kaiflex ST (C/U) Śr. zewn. -Ø = 8.0 mm, grubość izolacji 9 mm wzgl. 18 mm Śr. zewn.-ø 88.9 mm, grubość izolacji 32 mm Rury niepalne ze stali, stali nierdzewnej lub żeliwa z palną izolacją Kaiflex ST (C/U) Śr. zewn.-ø mm, grubość izolacji 10 mm wzgl. 32 mm - Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z otulin ProRox PS 960 (C/U) Śr. zewn.-ø 22.0 mm, grubość izolacji 30 mm - Śr. zewn.-ø 54.0 mm, grubość izolacji 40 mm - Śr. zewn. -Ø 88.9 mm, grubość izolacji 40 mm Rury niepalne ze stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z otulin ProRox PS 960 (C/U) Śr. zewn. -Ø mm, grubość izolacji 40 mm Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa z izolacją Armaflex Protect (C/U) Śr. zewn. -Ø 8.0 mm, grubość izolacji 16 mm Śr. zewn. -Ø > 8,0 mm mm, grubość izolacji 19 mm - Śr. zewn. -Ø > 15 mm mm, grubość izolacji 20 mm Śr. zewn. -Ø > 22 mm mm, grubość izolacji 25 mm Śr. zewn. -Ø > 35 mm mm, grubość izolacji 25 mm - Śr. zewn. -Ø > 54 mm mm, grubość izolacji 25 mm Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa z izolacją Armaflex Protect (C/U) Śr. zewn.-ø > 88,9 mm mm, grubość izolacji 26 mm - (2 x 13 mm) Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z mat wełny mineralnej Alu Lamella Mat (C/U) Śr. zewn. -Ø 28.0 mm, grubość izolacji 20 mm Śr. zewn. -Ø > 28,0 mm mm, grubość izolacji 30 mm Śr. zewn. -Ø > 42,0 mm mm, grubość izolacji 30 mm* * z dodatkową izolacją ochronną Instrukcja montażu Stan: 11/2016 Strona 6

7 1.3 Klasa odporności ogniowej - ściana zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Ściana 100 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z mat wełny mineralnej Alu Lamella Mat (C/U) Śr. zewn. -Ø > 54,0 mm - 88,9 mm, grubość izolacji 40 mm* Śr. zewn. -Ø > 88,9 mm - 108,0 mm, grubość izolacji 30 mm* Rury niepalne ze stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z mat wełny mineralnej Alu Lamella Mat (C/U) Śr. zewn. -Ø > 108,0 mm - 170,0 mm, grubość izolacji 40 mm* Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w palnej izolacji NH/Armaflex (C/U) z owinięciem PYRO-SAFE DG-CR 1.5 oraz izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø 15,0 mm, grubość ścianki,8 mm grubość izolacji 9-25 mm Śr. zewn. -Ø 15,0 mm, grubość ścianki 1,2 mm, grubość izolacji mm Śr. zewn. -Ø 15,0 mm, grubość ścianki 2,0 mm, grubość izolacji 89 mm Śr. zewn. -Ø > 15,0 mm - 28,0 mm, grubość ścianki 1,0 mm, grubość izolacji 25 mm Śr. zewn. -Ø > 15,0 mm - 28,0 mm, grubość ścianki 1,2 mm, grubość izolacji mm Śr. zewn. -Ø > 15,0 mm - 28,0 mm, grubość ścianki 1,5 mm, grubość izolacji mm Śr. zewn. -Ø > 15,0 mm - 28,0 mm, grubość ścianki 2,0 mm, grubość izolacji 89 mm Śr. zewn. -Ø > 28,0 mm - 42,0 mm, grubość ścianki 1,2-14,2 mm, grubość izolacji mm Śr. zewn. -Ø > 28,0 mm - 42,0 mm, grubość ścianki 1,5-14,2 mm, grubość izolacji mm Śr. zewn. -Ø > 28,0 mm - 42,0 mm, grubość ścianki 2,0-14,2 mm, grubość izolacji 89 mm Śr. zewn. Ø > 42,0 mm - 54,0 mm, grubość ścianki 1,5-14,2 mm grubość izolacji 25 mm Śr. zewn. -Ø > 42,0 mm - 54,0 mm, grubość ścianki 1,5-14,2 mm, grubość izolacji mm * z dodatkową izolacją ochronną Instrukcja montażu Stan: 11/2016 Strona 7

8 1.3 Klasa odporności ogniowej - ściana zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Ściana 100 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w palnej izolacji NH/Armaflex (C/U) z owinięciem PYRO-SAFE DG-CR 1.5 oraz izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø > 42,0 mm - 54,0 mm, grubość ścianki 2,0-14,2 mm, grubość izolacji mm Śr. zewn. -Ø > 54,0 mm - 88,9 mm, grubość ścianki 2,0-14,2 mm, grubość izolacji mm Śr. zewn. -Ø > 54,0 mm - 88,9 mm, grubość ścianki 2,9-14,2 mm, grubość izolacji mm Rury niepalne ze stali, stali nierdzewnej lub żeliwa w palnej izolacji NH/Armaflex (C/U) z owinięciem PYRO-SAFE DG-CR 1.5 oraz izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø 170,0 mm grubość ścianki 2,9-14,2 mm grubość izolacji mm Rury niepalne z miedzi w palnej izolacji NH/Armaflex (C/U) z owinięciem PYRO-SAFE DG-CR 1.5 oraz izolacją ochronną z Armaflex Protect z różnymi długościami i grubościami izolacji Śr. zewn. -Ø 15,0 mm, grubość ścianki,8 mm, grubość izolacji 9-50 mm Śr. zewn. -Ø > 15,0 mm - 42,0 mm, grubość ścianki 1,2 mm, grubość izolacji mm Rury palne z PVC-U z owinięciem materiałem PYRO-SAFE DG-CR BS z różną długością owinięć Śr. zewn. -Ø 50,0 mm, (U/U) grubość ścianki 1,8-3,7 mm Śr. zewn. -Ø > 50,0 mm - 110,0 mm, (U/U) grubość ścianki 1,9-8,2 mm Śr. zewn. -Ø >110,0 mm - 160,0 mm, (U/C) grubość ścianki 2,4-11,9 mm Rury palne z PE 100, PP-H z owinięciem materiałem PYRO-SAFE DG-CR BS z różną długością owinięć Śr. zewn. -Ø 50,0 mm, (U/U) grubość ścianki 1,8-4,6 mm Śr. zewn. -Ø >50,0 mm - 110,0 mm, (U/U) grubość ścianki 2,0-10,0mm Śr. zewn. -Ø >110,0 mm - 160,0 mm, (U/C) grubość ścianki 3,0-9,5 mm (3,0-9,1 mm PP-H) Instrukcja montażu Stan: 11/2016 Strona 8

9 1.3 Klasa odporności ogniowej - ściana zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Ściana 100 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Rury warstwowe z niepalną izolacją z mat wełny mineralnej Alu Lamella Mat (U/C) Śr. zewn. -Ø 12,0 mm, grubość ścianki 1,6 mm, grubość izolacji 20 mm Śr. zewn. -Ø > 12 mm - 32,0 mm, grubość ścianki 3,0 mm, grubość izolacji 20 mm Śr. zewn. -Ø > 32 mm - 63,0 mm, grubość ścianki 4,5 mm, grubość izolacji 30 mm Rury warstwowe z palną izolacją Armaflex Protect (U/C) Śr. zewn. -Ø 12,0 mm, grubość ścianki 1,6 mm, grubość izolacji 13 mm Śr. zewn. -Ø > 12 mm - 32,0 mm, grubość ścianki 3,0 mm, grubość izolacji 26 mm ( 2 x 13 mm) Śr. zewn. -Ø > 32 mm - 63,0 mm, grubość ścianki 4,5 mm, grubość izolacji 26 mm ( 2 x 13 mm) Rury warstwowe izolowane pianką PE (U/C) z owinięciem PYRO-SAFE DG-CR BS oraz dodatkową izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø 14,0 mm, grubość ścianki 2,0 mm, grubość izolacji 20 mm Śr. zewn. -Ø 32,0 mm, grubość ścianki 3,0 mm, grubość izolacji 20 mm Instalacja klimatyzacji Klimasplit z owinięciem PYRO-SAFE DG-CR 1.5 oraz dodatkową izolacją ochronną z Alu Lamella Mat Podwójne lub pojedyncze rury miedziane, rura z tworzywa sztucznego oraz kable towarzyszące NanoSUN² z owinięciem PYRO-SAFE DG-CR 1.5 DN16 / DN 25 (C/U) DN 40 (U/U) DN 40 dodatkowa izolacja Alu Lamella Mat (U/U) Speed pipe w wiązkach lub pojedynczo, z lub bez światłowodów (U/C) z owinięciem PYRO-SAFE DG-CR 1.5 w różnych długościach maks. 24 szt. Śr. zewn. -Ø 7 maks. 7 szt. Śr. zewn. -Ø 10 maks. 5 szt. Śr. zewn. -Ø 12 Instrukcja montażu Stan: 11/2016 Strona 9

10 1.4 Klasa odporności ogniowej strop zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Strop 150 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Kable, wiązki kablowe z endotermiczną powłoką PYRO-SAFE FLAMMOTECT-A (długość powłoki min. 250 mm, grubość warstwy suchej min 1,0 mm) alternatywnie z owinięciem materiałem PYRO-SAFE DG-CR 1.5 Pojedyncze kable Ø 21 mm Wiązki kablowe Ø 100 mm z kabli Ø 21 mm Kable, wiązki kablowe, trasy kablowe z endotermiczną powłoką PYRO-SAFE FLAMMOTECT-A (długość powłoki min. 250 mm, grubość warstwy suchej min 2,0 mm) alternatywnie z owinięciem materiałem PYRO-SAFE DG-CR 1.5 Kable Ø > 21 mm - Ø 80 mm Trasy kablowe Sztywne rury instalacyjne do prowadzenia przewodów z PVC-U zgodnie z EN z owinięciem PYRO-SAFE DG-CR 1.5 (U/U) Średnica zewnętrzna -Ø 16 mm Rury instalacyjne do prowadzenia przewodów (EIP) z PE-HD z owinięciem PYRO-SAFE DG-CR 1.5 (U/U) EIP Ø 32 mm lub EIP-wiązka Ø 100 mm z EIP Ø 32 mm z lub bez kabli Ø 21 mm Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa z palną izolacją Kaiflex ST (C/U) Śr. zewn. -Ø 8.0 mm, grubość izolacji 9 mm - 18 mm Śr. zewn. -Ø > 8 - < 22.0 mm, grubość izolacji 9 mm - 32 mm Śr. zewn. -Ø > 22.0 mm - 88,9 mm, grubość izolacji 9 mm 32 mm, z dodatkową izolacją ochronną Alu Lamella Mat Rury niepalne ze stali, stali nierdzewnej lub żeliwa z palną izolacją Kaiflex ST (C/U) Śr. zewn. -Ø > 88,9 mm mm, grubość izolacji 10 mm 32 mm, z dodatkową izolacją ochronną Alu Lamella Mat - Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z otulin ProRox PS 960 (C/U) Śr. zewn. -Ø 22.0 mm, grubość izolacji 30 mm Śr. zewn. -Ø 54.0 mm, grubość izolacji 40 mm Śr. zewn. -Ø 88.9 mm, grubość izolacji 40 mm Rury niepalne ze stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z otulin ProRox PS 960 (C/U) Śr. zewn. -Ø > 88.9 mm - śr. zewn. -Ø mm Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa z izolacją Armaflex Protect (C/U) Śr. zewn. -Ø 8.0 mm - śr. zewn. -Ø 35 mm Śr. zewn. -Ø > 35 mm mm - Śr. zewn. -Ø > 54 mm mm Rury niepalne ze stali, stali nierdzewnej lub żeliwa z izolacją Armaflex Protect (C/U) Śr. zewn. -Ø > 88,9 mm mm Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z mat wełny mineralnej Alu Lamella Mat (C/U) Śr. zewn. -Ø 15.0 mm, grubość izolacji 20 mm, grubość ścianki 0,8-0,9 mm Śr. zewn. -Ø 15.0 mm, grubość izolacji 20 mm, grubość ścianki,8-0,9 mm* Śr. zewn. -Ø 15.0 mm, grubość izolacji 20 mm, grubość ścianki 1,0 mm* Śr. zewn. -Ø > 15.0 mm mm, grubość izolacji 20 mm, grubość ścianki 0,9 mm * z dodatkową izolacją ochronną Instrukcja montażu Stan: 11/2016 Strona 10

11 1.4 Klasa odporności ogniowej strop zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Strop 150 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z mat wełny mineralnej Alu Lamella Mat (C/U) Śr. zewn. -Ø > 15.0 mm mm, grubość izolacji 20 mm, grubość ścianki 0,9 mm* Śr. zewn. -Ø > 15.0 mm mm, grubość izolacji 20 mm, grubość ścianki 1,0 mm Śr. zewn. -Ø > 28,0 mm mm, grubość izolacji 30 mm* Śr. zewn. -Ø > 42,0 mm mm, grubość izolacji 30 mm* Śr. zewn. -Ø > 54,0 mm - 88,9 mm, grubość izolacji 40 mm* Śr. zewn. -Ø > 88,9 mm - 108,0 mm, grubość izolacji 30 mm* Rury niepalne ze stali, stali nierdzewnej lub żeliwa w niepalnej izolacji z mat wełny mineralnej Alu Lamella Mat (C/U) Śr. zewn. -Ø > 108,0 mm - 170,0 mm, grubość izolacji 60 mm* Śr. zewn. -Ø > 170,0 mm - 332,9 mm, grubość izolacji 60 mm* Rury niepalne z miedzi, stali, stali nierdzewnej lub żeliwa w palnej izolacji NH/Armaflex (C/U) z owinięciem PYRO-SAFE DG-CR 1.5 oraz izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø 15,0 mm, grubość ścianki,8 mm, grubość izolacji 9-25 mm Śr. zewn. -Ø 15,0 mm, grubość ścianki 1,2 mm, grubość izolacji mm Śr. zewn. -Ø 15,0 mm, grubość ścianki 1,5 mm, grubość izolacji mm Śr. zewn. -Ø > 15,0 mm - 28,0 mm, grubość ścianki 1,0 mm, grubość izolacji 9-50 mm Śr. zewn. -Ø > 15,0 mm - 28,0 mm, grubość ścianki 1,5 mm, grubość izolacji mm Śr. zewn. -Ø > 28,0 mm - 42,0 mm, grubość ścianki 1,2-14,2 mm, grubość izolacji mm Śr. zewn. -Ø > 28,0 mm - 42,0 mm, grubość ścianki 1,5-14,2 mm, grubość izolacji mm Śr. zewn. -Ø > 42,0 mm - 54,0 mm, grubość ścianki 1,5-14,2 mm, grubość izolacji 25 mm Śr. zewn. -Ø > 42,0 mm - 54,0 mm, grubość ścianki 1,5-14,2 mm, grubość izolacji mm Śr. zewn. -Ø > 54,0 mm - 88,9 mm, grubość ścianki 1,6-14,2 mm, grubość izolacji mm Rury niepalne ze stali, stali nierdzewnej lub żeliwa w palnej izolacji NH/Armaflex (C/U) z owinięciem PYRO-SAFE DG-CR 1.5 oraz izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø > 88,9 mm - 170,0 mm, grubość ścianki 2,1-14,2 mm, grubość izolacji mm * z dodatkową izolacją ochronną Instrukcja montażu Stan: 11/2016 Strona 11

12 1.4 Klasa odporności ogniowej strop zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Strop 150 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Rury niepalne z miedzi w palnej izolacji NH/Armaflex (C/U) z owinięciem PYRO-SAFE DG-CR 1.5 oraz izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø 15,0 mm, grubość ścianki,8 mm, grubość izolacji 9-19 mm Śr. zewn. -Ø 15,0 mm, grubość ścianki 1,2 mm, grubość izolacji mm Śr. zewn. -Ø > 15,0 mm - 42,0 mm, grubość ścianki 1,2 mm, grubość izolacji mm Rury palne z PVC-U z owinięciem materiałem PYRO-SAFE DG-CR BS z różną długością owinięć Śr. zewn. -Ø 50 mm, (U/U) grubość ścianki 1,8-3,7 mm Śr. zewn. -Ø > 50 mm - 110,0 mm, (U/U) grubość ścianki 1,9-8,2 mm Śr. zewn. -Ø >110 mm - 160,0 mm, (U/C) grubość ścianki 2,4-11,9 mm Śr. zewn. Ø >110 mm - 160,0 mm, (U/C) grubość ścianki 3,2 mm Rury palne z PE 100 z owinięciem materiałem PYRO-SAFE DG-CR BS z różną długością owinięć Śr. zewn. -Ø 50,0 mm, (U/U) grubość ścianki 1,8-4,6 mm Śr. zewn. -Ø > 50,0 mm - 90,0 mm, (U/U) grubość ścianki 2,0-2,7 mm Śr. zewn. -Ø >50,0 mm - 90,0 mm, (U/U) grubość ścianki 2,8-7,3 mm Śr. zewn. -Ø >90,0 mm - 100,0 mm, (U/U) grubość ścianki 2,6-2,7 mm Śr. zewn. -Ø >90,0 mm - 100,0 mm, (U/U) grubość ścianki 2,8-10,0 mm Śr. zewn. -Ø >100,0 mm - 110,0 mm, (U/U) grubość ścianki 2,7 mm Śr. zewn. -Ø >100,0 mm - 110,0 mm, (U/U) grubość ścianki 2,8-10,0 mm Śr. zewn. -Ø >110,0 mm - 120,0 mm, (U/C) grubość ścianki 3,0-4,1 mm Śr. zewn. -Ø >110,0 mm - 120,0 mm, (U/C) grubość ścianki 4,2-9,5 mm Śr. zewn. -Ø >120,0 mm - 130,0 mm, (U/C) grubość ścianki 3,2-5,4 mm Śr. zewn. -Ø >120,0 mm - 130,0 mm, (U/C) grubość ścianki 5,5-9,5 mm Śr. zewn. -Ø >130,0 mm - 140,0 mm, (U/C) grubość ścianki 3,5-6,8 mm Śr. zewn. -Ø >130,0 mm - 140,0 mm, (U/C) grubość ścianki 6,9-9,5 mm Instrukcja montażu Stan: 11/2016 Strona 12

13 1.4 Klasa odporności ogniowej strop zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Strop 150 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Rury palne z PE 100 z owinięciem materiałem PYRO-SAFE DG-CR BS z różną długością owinięć Śr. zewn. -Ø >140,0 mm - 150,0 mm, (U/C) grubość ścianki 3,7-8,1 mm Śr. zewn. -Ø >140,0 mm - 150,0 mm, (U/C) grubość ścianki 8,2-9,5 mm Śr. zewn. -Ø >150,0 mm - 160,0 mm, (U/C) grubość ścianki 4,0-9,4 mm Śr. zewn. -Ø >145,0 mm - 150,0 mm, (U/C) grubość ścianki 9,5 mm Rury palne z PP-H z owinięciem materiałem PYRO-SAFE DG-CR BS z różną długością owinięć Śr. zewn. -Ø 50,0 mm, (U/U); grubość ścianki 1,8-4,6 mm Śr. zewn. -Ø > 50,0 mm - 60,0 mm (U/U) grubość ścianki 2,0-2,4 mm Śr. zewn. -Ø >50,0 mm - 60,0 mm (U/U) grubość ścianki 2,5-4,9 mm Śr. zewn. -Ø >50,0 mm - 60,0 mm (U/U) grubość ścianki 5,0-7,3 mm Śr. zewn. -Ø >60,0 mm - 70,0 mm (U/U) grubość ścianki 2,1; 5,4-7,3 mm Śr. zewn. -Ø >60,0 mm - 70,0 mm (U/U) grubość ścianki 2,2-3,0 mm Śr. zewn. -Ø >60,0 mm - 70,0 mm (U/U) grubość ścianki 3,1-5,3 mm Śr. zewn. -Ø >70,0 mm - 80,0 mm (U/U) grubość ścianki 2,3; 5,8-7,3 mm Śr. zewn. -Ø >70,0 mm - 80,0 mm (U/U) grubość ścianki 2,4-3,7 mm Śr. zewn. -Ø >70,0 mm - 80,0 mm (U/U) grubość ścianki 3,8-5,7 mm Śr. zewn. -Ø >80,0 mm - 90,0 mm (U/U) grubość ścianki 2,4-2,5 mm; 6,2-10 mm Śr. zewn. -Ø >80,0 mm - 90,0 mm (U/U) grubość ścianki 2,6-4,4 mm Śr. zewn. -Ø >80,0 mm - 90,0 mm (U/U) grubość ścianki 4,5-6,1 mm Śr. zewn. -Ø >90,0 mm - 100,0 mm (U/U) grubość ścianki 2,6-2,7 mm; 6,6-10,0 mm Śr. zewn. -Ø >90,0 mm - 100,0 mm (U/U) grubość ścianki 4,2-9,5 mm Śr. zewn. -Ø >90,0 mm - 100,0 mm (U/U) grubość ścianki 2,8-5,0 mm Śr. zewn. -Ø >100,0 mm - 110,0 mm (U/U) grubość ścianki 2,7-2,9 mm; 7,1-10,0 mm Śr. zewn. -Ø >100,0 mm - 110,0 mm (U/U) grubość ścianki 3,0-5,7 mm Śr. zewn. -Ø >100,0 mm - 110,0 mm (U/U) grubość ścianki 5,8-7,0 mm Śr. zewn. -Ø >110,0 mm - 120,0 mm (U/C) grubość ścianki 3,2-6,3 mm; 7,5-9,0 mm Śr. zewn. -Ø >110,0 mm - 120,0 mm (U/C) grubość ścianki 6,4-7,4 mm; 9,1 mm Śr. zewn. -Ø >120,0 mm - 130,0 mm (U/C) grubość ścianki 3,4-7,0 mm; 7,9-9,0 mm Śr. zewn. -Ø >120,0 mm - 130,0 mm (U/C) grubość ścianki 7,1-7,8 mm; 9,1 mm Śr. zewn. -Ø >130,0 mm - 140,0 mm (U/C) grubość ścianki 3,6-7,7 mm; 8,3-9,0 mm Instrukcja montażu Stan: 11/2016 Strona 13

14 1.4 Klasa odporności ogniowej strop zgodnie z klasyfikacjami nr KB 3.2/ oraz nr 02417/14/Z00NP. Klasa odporności ogniowej Strop 150 mm Klasa odporności ogniowej EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Rury palne z PP-H z owinięciem materiałem PYRO-SAFE DG-CR BS z różną długością owinięć Śr. zewn. -Ø >130,0 mm - 140,0 mm (U/C) grubość ścianki 7,8-8,2 mm; 9,1 mm Śr. zewn. -Ø >140,0 mm - 150,0 mm (U/C) grubość ścianki 3,8-8,3 mm; 8,7-9,0 Śr. zewn. -Ø >140,0 mm - 150,0 mm (U/C) grubość ścianki 8,4-8,6 mm; 9,1 mm Śr. zewn. -Ø >150,0 mm - 160,0 mm (U/C) grubość ścianki 4,0-9,0 mm Śr. zewn. -Ø >150,0 mm - 160,0 mm (U/C) grubość ścianki 9,1 mm Rury warstwowe z niepalną izolacją z mat wełny mineralnej Alu Lamella Mat (U/C) Śr. zewn. -Ø 12,0 mm, grubość ścianki 1,6 mm, grubość izolacji 20 mm Śr. zewn. -Ø 32,0 mm, grubość ścianki 3,0 mm, grubość izolacji 20 mm Śr. zewn. -Ø 63,0 mm, grubość ścianki 4,5 mm, grubość izolacji 30 mm Rury warstwowe z palną izolacją Armaflex Protect (U/C) Śr. zewn. -Ø 12,0 mm, grubość ścianki 1,6 mm, grubość izolacji 13 mm Śr. zewn. -Ø 32,0 mm, grubość ścianki 3,0 mm, grubość izolacji 26 mm ( 2 x 13 mm) Śr. zewn. -Ø 63,0 mm, grubość ścianki 4,5 mm, grubość izolacji 26 mm ( 2 x 13 mm) Rury warstwowe izolowane pianką PE (U/C) z owinięciem PYRO-SAFE DG-CR BS oraz dodatkową izolacją ochronną z Alu Lamella Mat z różnymi długościami i grubościami izolacji Śr. zewn. -Ø 14,0 mm, grubość ścianki 2,0 mm, grubość izolacji 20 mm Śr. zewn. -Ø 32,0 mm, grubość ścianki 3,0 mm, grubość izolacji 20 mm NanoSUN² z owinięciem PYRO-SAFE DG-CR 1.5 DN16 / DN 25 /40 Instrukcja montażu Stan: 11/2016 Strona 14

15 1.5 Zakres zastosowania - parametry przejścia instalacyjnego Wymiary Poz. Oznaczenie Ściana Strop A B C D E elementu budowlanego przejścia instalacyjnego Maksymalne wymiary otworu przejścia instalacyjnego (szerokość x wysokość) 1400 x x 2000 Odległość do innych otworów lub elementów budowlanych Zredukowana odległość do innych otworów przejść instalacyjnych w przypadku rozmiarów otworu przejścia nieprzekraczających 400 mm x 400 mm Instrukcja montażu Stan: 11/2016 Strona 15

16 2.1 Dopuszczalne obłożenie - kable Wszelkiego rodzaju kable (również światłowody) Maksymalna średnica zewnętrzna kabli Ø 80 mm Wiązki kablowe do Ø 100 mm z kablami do Ø 21 mm. Bez potrzeby uszczelnienia przestrzeni pomiędzy kablami w mocno związanej wiązce 2.2 Dopuszczalne obłożenie - rury palne Rury palne z PVC-U, zgodnie z EN ISO 15493:2003, EN ISO :2009 oraz DIN 8061:2009 i DIN 8062:2009 lub PVC-C zgodnie z EN Średnica zewn. Ø ścianki > > > Rury palne z PE 100 zgodnie z EN ISO :2010, EN :2011+A1:2013, jak również DIN 8074:2011 i DIN 8075:2011. Średnica zewn. Ø ścianki > > > Konstrukcje nośne kabli Korytka oraz drabinki kablowe ze stali, jak również powleczone materiałem organicznym klasyfikującym je do klasy reakcji na ogień A2 zgodnie z EN Rury instalacyjne do prowadzenia kabli (EIP) z klasyfikacją zgodnie z EN giętkie wykonane z PE-HD o średnicy do Ø 32 mm pojedyncze lub w wiązkach do Ø 100 mm, z lub bez kabli (Ø 21 mm) Rury palne z PP-H zgodnie z EN ISO 15874:2013, jak również z DIN 8077:2007 i DIN 8078:2007. Średnica zewn. Ø ścianki > > > Rury palne Rury warstwowe HENCO STANDARD z PE-Xc/ AL/PE-Xc bez izolującej pianki PE zgodnie z EN Średnica zewn. Ø ścianki Rury warstwowe HENCO STANDARD z PE-Xc/ AL/PE-Xc z izolującą pianką PE zgodnie z EN Instrukcja montażu Stan: 11/2016 Strona 16

17 2.2 Dopuszczalne obłożenie rury niepalne Rury metalowe Rury ze stali, stali nierdzewnej, żeliwa lub miedzi, przechodzące pod kątem prostym. Materiał rury / izolacja Stal, stal nierdzewna, żeliwo z izolacją z otulin z wełny mineralnej ProRox PS 960 Śr. zewn. Ø Miedź z izolacją z otulin z wełny mineralnej ProRox PS Stal, stal nierdzewna, żeliwo z palną izolacją Kaiflex ST 88.9 Stal, stal nierdzewna, żeliwo z izolacją Armaflex Protect 35.0 Miedź z izolacją z mat z wełny mineralnej Alu Lamella Mat Stal, stal nierdzewna, żeliwo z izolacją z mat z wełny mineralnej Alu Lamella Mat Ściana Strop Miedź z palną izolacją NH/Armaflex 88.9 Stal, stal nierdzewna, żeliwo z palną izolacją NH/Armaflex Dalsze dopuszczalne obłożenie Instalacja klimatyzacji Klimasplit np. Tubolit DuoSplit lub Tubolit Split firmy Armacell lub z podobnymi parametrami. Podwójne lub pojedyncze rury (Ø 6 10 mm / Ø 6 18 mm), w 9 mm grubości izolacji z pianki PE zgodnie z EN wraz z kablami towarzyszącymi (rurka plastikowa (U/U) z PVC-U, średnicy zewn.-ø 25 mm i grubością ścianki 1,8 3,5 mm, zgodnie z EN lub EN i DIN 8061/ DIN do dwóch kabli o maksymalnej ilości 5-ciu żył, każda 1,5 mm², Ø 14 mm, w zerowej odległości Podwójne rury solarne NanoSUN² karbowane rury ze stali nierdzewnej w izolacji z kablem sterującym w osłonie z materiału z PCV firmy Aktarus Group Srl stosowane do ogrzewania słonecznego, DN 16 do DN 40 Rury PE speed pipe (dla światłowodów) i mikrokabli firmy Gabocom Systemtechnik GmbH pojedyncze lub w wiązkach, z lub bez światłowodów. Śr. zewn Ø Maks. liczba [szt.] ścianki Instrukcja montażu Stan: 11/2016 Strona 17

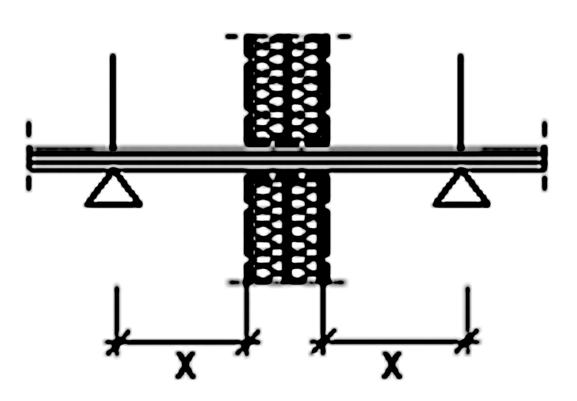

18 3. Wymagane odległości dla ścian i stropów Kable / wiązki kablowe / trasy kablowe z powłoką PYRO-SAFE FLAMMOTECT-A odległość do bocznej krawędzi otworu przejścia odległość do dolnej krawędzi otworu przejścia odległość do górnej, przedniej krawędzi otworu przejścia odległość pomiędzy trasami kablowymi a kablami a rurami do prowadzenie przewodów (EIP) a rurami palnymi a rurami warstwowymi w ścianie 20 w stropie a rurami niepalnymi w izolacji z wełny mineralnej 100 Kable / wiązki kablowe / trasy kablowe z powłoką PYRO-SAFE FLAMMOTECT-A a rurami niepalnymi izolowanymi Armaflex NH z izolacją Armaflex Protect w ścianie w stropie a rurami niepalnymi izolowanymi Alu Lamella Mat w ścianie W stropie a instalacją klimatyzacji Klimasplit a rurami solarnymi Nano- SUN² a wiązkami rur speed pipe a rurami niepalnymi izolowanymi Armaflex NH z izolacją Alu Lamella Mat w ścianie w stropie 75 Instrukcja montażu Stan: 11/2016 Strona 18

19 3. Wymagane odległości dla ścian i stropów Kable / wiązki kablowe / trasy kablowe z owinięciem PYRO-SAFE DG-CR 1.5 odległość do bocznej krawędzi otworu przejścia odległość do dolnej krawędzi otworu przejścia w ścianie odległość do górnej krawędzi otworu przejścia odległość pomiędzy trasami kablowymi a kablami a rurami instalacyjnymi do prowadzenie przewodów(eip) 25 a rurami palnymi 25 a rurami warstwowymi w ścianie 20 w stropie a rurami niepalnymi w izolacji z wełny mineralnej 100 Kable / wiązki kablowe / trasy kablowe z owinięciem PYRO-SAFE DG-CR 1.5 a rurami niepalnymi izolowanymi Armaflex NH z izolacją Armaflex Protect w ścianie w stropie a rurami niepalnymi izolowanymi Alu Lamella Mat w ścianie w stropie a instalacją klimatyzacji Klimasplit a podwójnymi rurami solarnymi NanoSUN2 30 a wiązką rur speed pipe Rury instalacyjne do prowadzenia przewodów (EIP) 25 odległość pomiędzy EIP 25 odległość pomiędzy EIP i rurami niepalnymi z izolacją Alu Lamella Mat 60 a rurami niepalnymi izolowanymi Armaflex NH z izolacją Alu Lamella Mat Instrukcja montażu Stan: 11/2016 Strona 19

20 3. Wymagane odległości dla ścian i stropów Rury palne odległość do bocznej krawędzi otworu przejścia odległość pomiędzy rurami palnymi 25 odległość pomiędzy rurami palnymi, a kablami, wiązkami kablowymi i trasami kablowymi odległość pomiędzy rurami palnymi, a rurami niepalnymi odległość pomiędzy rurami palnymi, 40 a rurami niepalnymi w izolacji Armaflex NH z dodatkową izolacją Alu Lamella Mat w ścianie w stropie 50 Rury warstwowe odległość do bocznej krawędzi otworu przejścia rur z izolacją z mat z izolacją Armaflex Protect z izolacją z pianki PE i dodatkową izolacją z mat Alu Lamella Mat odległość pomiędzy rurami warstwowymi z izolacją z mat Alu Lamella Mat z izolacją Armaflex Protect odległość pomiędzy rurami warstwowymi z izolacją z mat Alu Lamella Mat, a rurami 50 w izolacji ochronnej Armaflex Protect odległość pomiędzy rurami warstwowymi z izolacją z pianki PE, a rurami z izolacją z mat Alu Lamella Mat odległość pomiędzy rurami warstwowymi z izolacją z pianki PE i dodatkową izolacją ochronną z mat Alu Lamella Mat, a rurami 100 z izolacją z pianki PE z izolacją ochronną Armaflex Protect odległość pomiędzy rurami warstwowymi, a kablami, wiązkami kablowymi i trasami 20 kablowymi w ścianie w stropie odległość pomiędzy rurami warstwowymi z izolacją z pianki PE i dodatkową izolacją ochronną z mat Alu Lamella Mat, 25 a kablami, wiązkami kablowymi i trasami kablowymi Rury niepalne odległość do bocznej krawędzi otworu przejścia z izolacją z mat Alu Lamella Mat w izolacji Armaflex NH z dodatkową izolacją Alu Lamella Mat lub Armaflex Protect odległość pomiędzy rurami z izolacją Kaiflex ST bez dodatkowej izolacji ochronnej z dodatkową izolacją ochronną odległość pomiędzy rurami z izolacją Alu Lamella Mat odległość pomiędzy rurami z izolacją Armaflex NH z dodatkową izolacją ochronną Alu Lamella Mat odległość pomiędzy rurami z izolacją Armaflex NH z dodatkową izolacją ochronną Armaflex Protect odległość pomiędzy rurami z izolacją z otulin wełny mineralnej ProRox PS 960 (RS 880) odległość pomiędzy rurami z izolacją z Armaflex Protect odległość pomiędzy rurami z izolacją z Armaflex NH i z dodatkową izolacją ochronną Armaflex Protect i rurami z izolacją Armaflex NH z dodatkową izolacją ochronną Alu Lamella Mat z dodatkową izolacją ochronną Alu Lamella Mat Armaflex NH i z dodatkową izolacją ochronną Armaflex Protect, a rurami w izolacji z mat wełny mineralnej Alu Lamella Mat odległość pomiędzy rurami niepalnymi z różnymi izolacjami odległość pomiędzy rurami niepalnym, a kablami, wiązkami kablowymi oraz trasami kablowymi Instrukcja montażu Stan: 11/2016 Strona odległość pomiędzy rurami niepalnym i rurami palnymi 100 odległość pomiędzy rurami z izolacją Armaflex NH z dodatkową izolacją, a rurami palnymi 40

21 3. Wymagane odległości dla ścian i stropów Instalacja klimatyzacji Klimasplit odległość instalacji klimatyzacji do kabli / wiązek kablowych / tras kablowych w ścianie odległość instalacji klimatyzacji do rur z izolacją z mat wełny mineralnej Alu Lamella Mat odległość instalacji klimatyzacji do podwójnych rur solarnych NanoSun² odległość instalacji klimatyzacji do mikrorur speed pipe Podwójne rury solarne NanoSUN² odległość podwójnych rur solarnych NanoSun² do bocznej krawędzi otworu przejścia odległość podwójnych rur solarnych NanoSun² do kabli, wiązek kablowych i tras kablowych w ścianie odległość podwójnych rur solarnych NanoSun² do rur niepalnych z izolacją z mat wełny mineralnej Alu Lamella Mat odległość podwójnych rur solarnych NanoSun² do mikrorur speed pipe Mikrorury PE speed pipe dla światłowodów i mikrokabli odległość pomiędzy mikrorurami speed pipe odległość mikrorur speed pipe do kabli, wiązek kablowych i tras kablowych odległość mikrorur speed pipe do rur z izolacją z mat wełny mineralnej Alu Lamella Mat odległość mikrorur speed pipe do instalacji klimatyzacji Klimasplit odległość mikrorur speed pipe do podwójnych rur solarnych NanoSun² Niewymienione odległości odległość podwójnych rur solarnych NanoSun² do instalacji klimatyzacji Klimasplit 25 Instrukcja montażu Stan: 11/2016 Strona 21

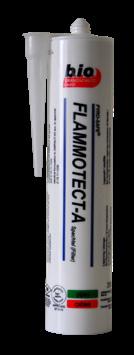

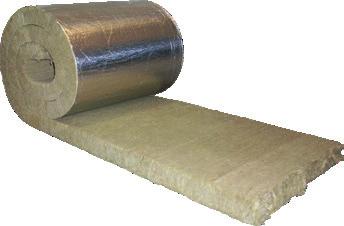

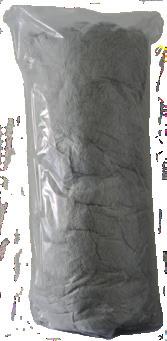

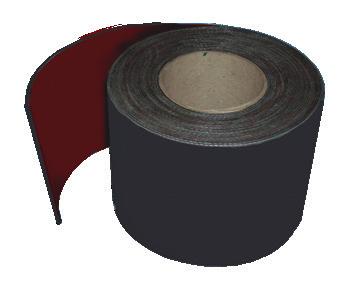

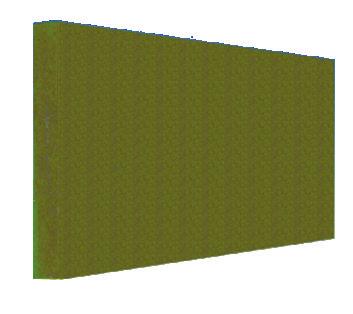

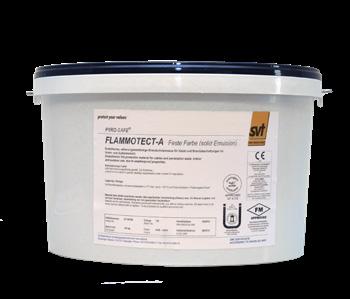

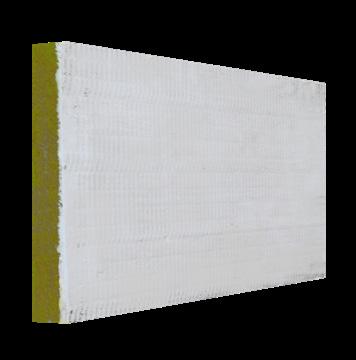

22 4. Zastosowane produkty PYRO-SAFE FLAMMOTECT- A Farba Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FLAMMOTECT- A Feste Farbe Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FLAMMOTECT- A Masa szpachlowa Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FLAMMOTECT- A Masa szpachlowa zgodnie z ETA-14/ ml tuba - Art.-nr PYRO-SAFE DG-CR 1.5 zgodnie z ETA-13/0100 i ETA-16/0268 Materiał pęczniejący do owijania kabli i rur. Rolka długości 10 m - Art.-nr PYRO-SAFE DG-CR BS zgodnie z ETA-16/0268 Materiał pęczniejący do owijania rur palnych. Rolka długości 10 m - Art.-nr Płyta z wełny mineralnej zgodnie z EN "Hardrock 040" Klasa reakcji na ogień wg EN : A1 Wymiary 1000 x 600 x 60 mm Alternatywnie płyta z wełny mineralnej spełniająca następujące parametry: Gęstość 150 kg / m³ Klasa reakcji na ogień A1 wg EN = 60 mm Płyta z wełny mineralnej Jednostronnie powleczona PYRO-SAFE FLAMMOTECT - A Wymiary 1000 x 600 x 60 mm Art.-nr Luźna wełna mineralna Klasa reakcji na ogień A1 zgodnie z EN , 10 kg worek - Art.-nr Alu Lamella Mat maty z wełny mineralnej KLIMAROCK Klasa reakcji na ogień A2-s1.d0 zgodnie z EN Wymiary 800 x 50 cm 30 mm Rolka 4 m² - Art.-nr Alternatywnie można zastosować inne maty z wełny mineralnej, które spełniają następujące kryteria: - EN gęstość 40 kg/m³ - klasa reakcji na ogień A2-s1.d0 zgodnie z EN lub wyższa A1 zgodnie z EN grubość 30 mm Tabliczka do oznakowania 1 Sztuka - Art.-nr Instrukcja montażu Stan: 11/2016 Strona 22

23 5. Zasady i warianty wykonania przejścia instalacyjnego Mieszane przejście instalacyjne może być również wykonane do uszczelnienia otworów bez instalacji, jako rezerwa do przewidywanego późniejszego prowadzenia instalacji. Przejścia instalacyjne w stropie należy zabezpieczyć przed ewentualnie spadającymi ciężarami lub nadepnięciem przez osoby postronne przy zastosowaniu barierek lub kratek ochronnych. Przy uszczelnieniu przejścia instalacyjnego w lekkiej ścianie działowej należy zwrócić uwagę na wymagane wzmocnienie krawędzi wewnętrznych otworu przejścia. Przy przejściach przez strop należy wykonać odpowiednie zabezpieczenie dodatkowej izolacji ochronnej przed jej obsunięciem. Powierzchnie zewnętrzne płyt z wełny mineralnej oraz 20 mm szerokości pas wokół otworu przejścia instalacyjnego należy pomalować farbą PYRO-SAFE FLAMMOTECT-A Farba o grubości warstwy suchej powyżej 1,0 mm. Warianty uszczelnienia przejścia instalacyjnego przedstawione w dalszej części niniejszej instrukcji znajdują zastosowanie również do wykonania uszczelnień dodatkowych instalacji wykonanych w gotowym już przejściu instalacyjnym. 5.1 Pierwsza podpora instalacji Podpory oraz zawiesia instalacji przechodzących przez przejście instalacyjne w ścianie muszą być wykonane z materiałów niepalnych, klasy reakcji na ogień A1 lub A2 zgodnie z EN i znajdować się w odległości od powierzchni przejścia instalacyjnego jak poniżej: Pierwsza podpora Kable, wiązki kablowe, trasy kablowe X Ściana 500 Strop 250 Rury instalacyjne do prowadzenia przewodów 500 Rury palne Rury niepalne z izolacją Alu Lamella Mat ; Armaflex Protect, Armaflex NH Rury niepalne z izolacją Armaflex NH + Armaflex Protect 800 Rury warstwowe HENCO STANDARD 550 Podwójne rury solarne NanoSUN² 500 Instalacja klimatyzacji Klimasplit 550 Wiązki mikrorur speed pipes dla światłowodów i mikrokabli * *odległości podane według producenta Instrukcja montażu Stan: 11/2016 Strona 23

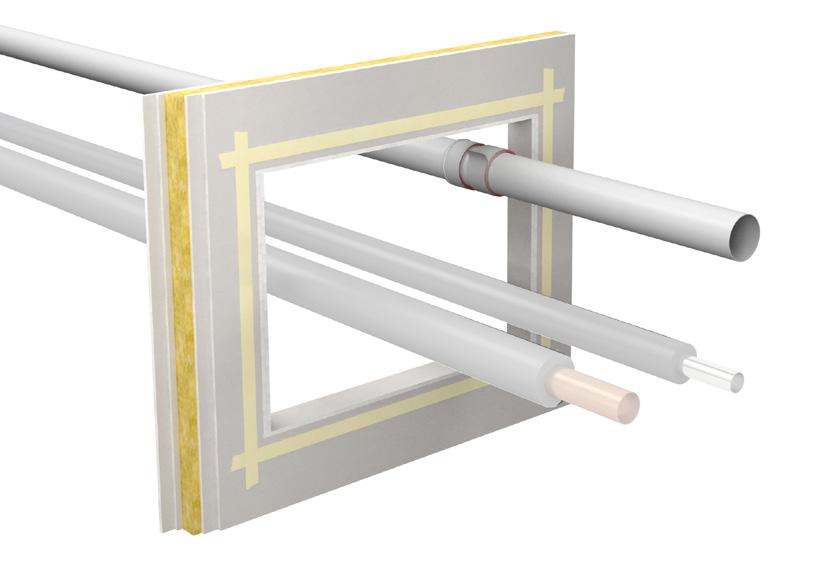

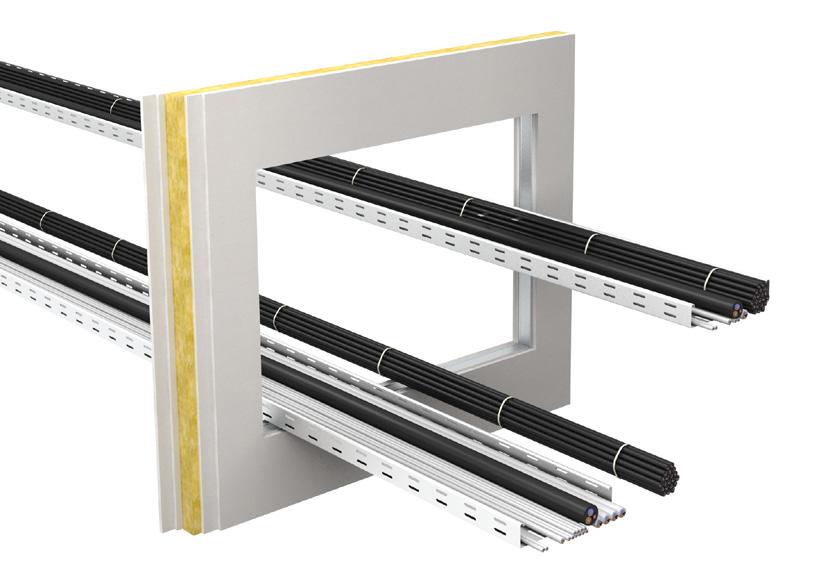

24 6.1 Uszczelnienie kabli w ścianach Możliwy montaż płyt z wełny mineralnej w ścianie 100 mm 1. Otwór przejścia z instalacjami 2. Oczyścić wewnętrzne krawędzie otworu przejścia (krawędzie wzmocnione płytami) 3. Okleić taśmą zewnętrzne krawędzie otworu przejścia instalacyjnego w odległości 20 mm od krawędzi. Możliwy montaż płyt z wełny mineralnej w ścianie > 120 mm 4. Przyciąć odpowiednie kawałki płyty z wełny mineralnej (wyciąć w nich miejsca dla kabli, wiązek kablowych i tras kablowych). Instrukcja montażu Stan: 11/2016 Strona 24

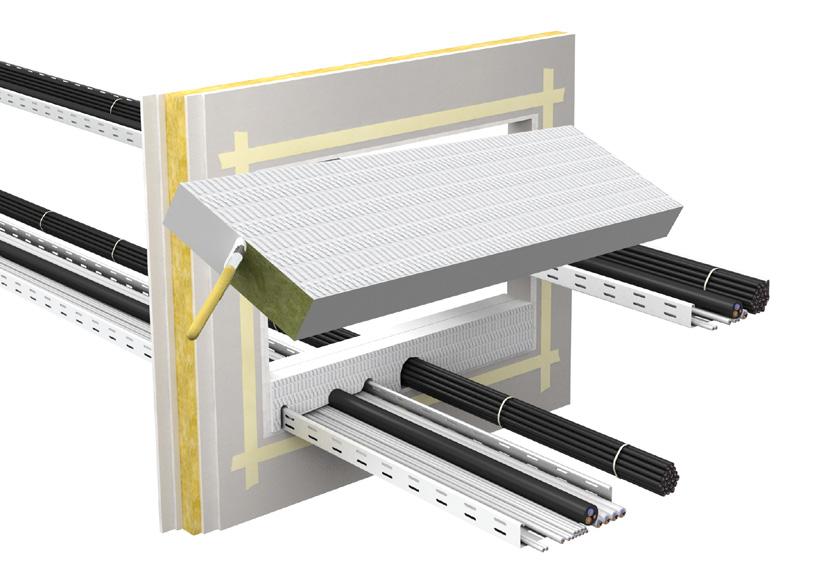

25 6.1 Uszczelnienie kabli w ścianach 5. Pomalować wszystkie kanty płyty z wełny mineralnej farbą PYRO-SAFE FLAMMOTECT-A i zamontować je szczelnie w otworze przejścia instalacyjnego. 7a. Kable na długości mm pomalować farbą PYRO-SAFE FLAMMOTECT-A zgodnie z zasadami podanymi na str. 26. ( warstwy suchej 1-2 mm). 8. Pomalować powierzchnie zewnętrzne płyty farbą PYRO-SAFE FLAMMOTECT-A. 6. Wszelkie nieszczelności uszczelnić luźną wełną mineralną oraz zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A. 7b. Alternatywnie do pkt.. 7a kable, wiązki kablowe i trasy kablowe owinąć materiałem PYRO-SAFE DG-CR 1.5 zgodnie z zasadami podanymi na str Wypełnić czytelnie tabliczkę do oznakowania i zamocować ją obok przejścia instalacyjnego. Instrukcja montażu Stan: 11/2016 Strona 25

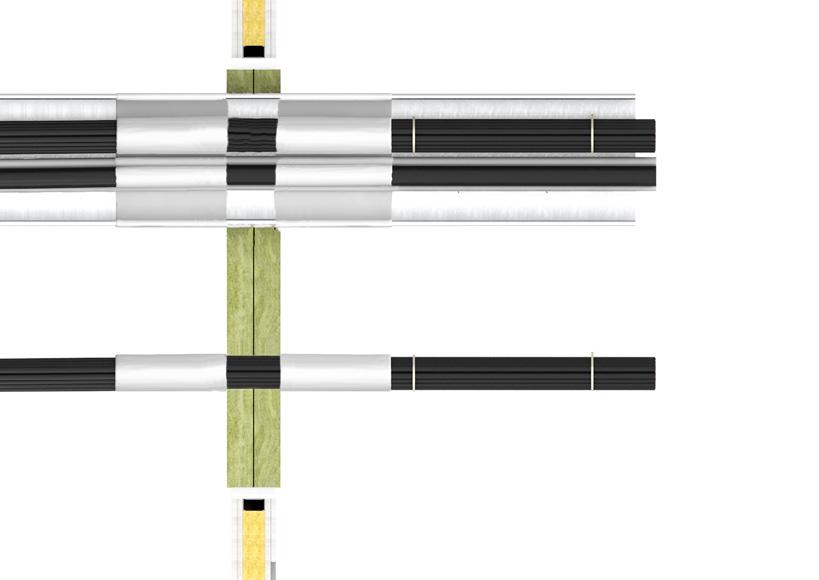

26 6.1 Uszczelnienie kabli w ścianach 1. Uszczelnienie kabli zabezpieczonych powłoką o działaniu endotermicznym. Uszczelnienie kabli w ścianach Powłoka mm obustronnie warstwy suchej 1-2 mm Rodzaj zabezpieczenia warstwy suchej/ szerokość owinięcia 1a. Uszczelnienie kabli przez owinięcie materiałem pęczniejącym. Długość w / przed przejściem w Owinięcie 200 mm obustronne 1-2 warstwy, 2 zabezpieczenia opaskami lub stalowym drutem przed Liczba warstw Zakładka Liczba zabezpieczeń drutem Uszczelnienie wolnego pierścienia wokół instalacji oraz innych wolnych przestrzeni Pierścień 4 mm Powłoka Pierścień > 2 mm - 50 mm Luźna wełna - 60 Kable, wiązki kablowe, trasy kablowe Kable Ø 21 mm Powłoka Wiązki kablowe Ø 100 mm z kablami Ø 21 mm PYRO-SAFE FLAMMOTECT-A Kable Ø > 21 mm - Ø 80 mm Trasy kablowe Alternatywne zabezpieczenie do powłoki Kable Ø 21 mm Wiązki kablowe Ø 100 mm z kablami Ø 21 mm Kable Ø > 21 mm - Ø 80 mm Trasy kablowe Rury instalacyjne do prowadzenia przewodów (EIP) Ø 32 mm lub wiązka EIP Ø 100 Owinięcie PYRO-SAFE DG-CR Szczeliny wypełnić luźną wełną mineralną (klasa reakcji na ogień A1 lub A2 wg. EN ) dla szczelin szerokości 4 mm wypełnić materiałem PYRO-SAFE FLAMMOTECT-A Instrukcja montażu Stan: 11/2016 Strona 26

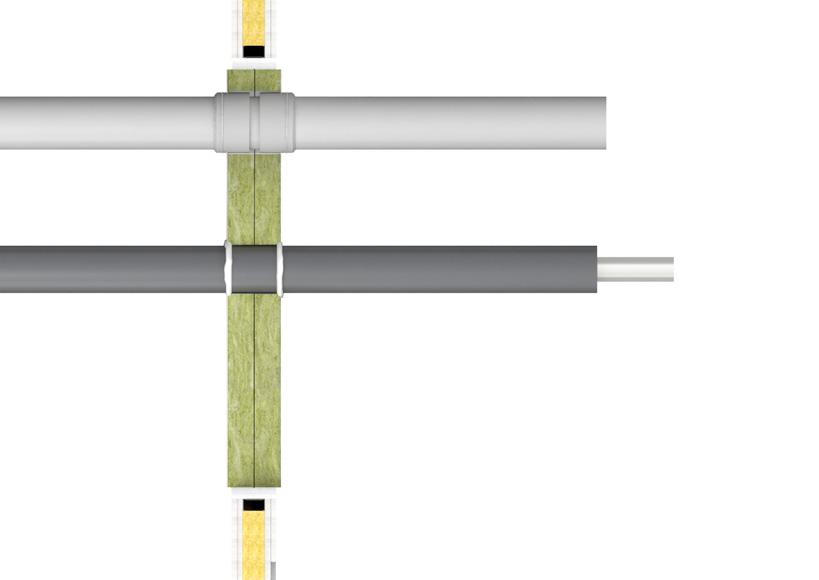

27 6.2 Uszczelnienie rur w ścianach Możliwy montaż płyt z wełny mineralnej w ścianie 100 mm 1. Otwór przejścia z instalacjami 2. Oczyścić wewnętrzne krawędzie otworu przejścia (krawędzie wzmocnione płytami). 3. Okleić taśmą zewnętrzne krawędzie otworu przejścia instalacyjnego w odległości 20 mm od krawędzi. Możliwy montaż płyt z wełny mineralnej w ścianie > 120 mm 4. Rury palne owinąć materiałem PYRO-SAFE DG-CR BS zgodnie z zasadami podanymi na str. 29. Instrukcja montażu Stan: 11/2016 Strona 27

28 6.2 Uszczelnienie rur w ścianach 4a. Rury niepalne z palną izolacją owinąć materiałem PYRO-SAFE DG-CR 1.5 zgodnie z zasadami podanymi na str. 30/ Pomalować wszystkie kanty płyty z wełny mineralnej farbą PYRO-SAFE FLAMMOTECT-A i zamontować je szczelnie w otworze przejścia instalacyjnego. 8. Rury w razie wymagań izolować dodatkową izolacją ochronną zgodnie z zasadami podanymi na str. 30/ Przyciąć odpowiednie kawałki płyty z wełny mineralnej (wyciąć w nich miejsca dla kabli, tras kablowych oraz rur). 7. Wszelkie nieszczelności uszczelnić luźną wełną mineralną oraz zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A. 9. Pomalować powierzchnie zewnętrzne płyty farbą PYRO-SAFE FLAMMOTECT-A. Instrukcja montażu Stan: 11/2016 Strona 28

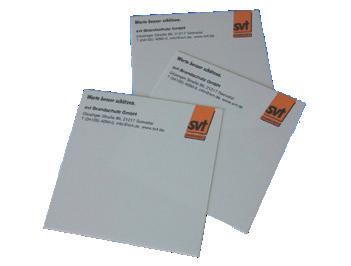

29 6.2 Uszczelnienie rur w ścianach 10. Wypełnić czytelnie tabliczkę do oznakowania i zamocować ją obok przejścia instalacyjnego. 2. Uszczelnienie rur przekrój Obustronne owinięcie, liczba warstw w zależności od średnicy zewn. rury Bez dodatkowego zabezpieczenia dla rur niepalnych z izolacją Armaflex Protect Uszczelnienie rur w przejściach z każdej strony ściany Rodzaj zabezpieczenia warstwy suchej/ szerokość owinięcia Uszczelnienie wolnego pierścienia wokół rur oraz innych wolnych przestrzeni Pierścień 4 mm Pierścień > 2 mm - 50 mm Rury palne z PVC-U, PE 100 i PP-H Powłoka Luźna wełna 2a. Uszczelnienie rur przekrój Długość w / przed przejściem w przed Dodatkowa izolacja ochronna matami z wełny mineralnej Alu Lamella Mat Obustronne owinięcie x warstw z zabezpieczeniem drutem lub opaskami Liczba warstw Zakładka Liczba zabezpieczeń drutem - 60 Śr. zewn.-ø 50 mm Owinięcie 1 Śr. zewn.-ø > 50 mm - Ø 80 mm PYRO-SAFE Śr. zewn.-ø > 80 mm - Ø 110 mm DG-CR BS 3 Śr. zewn.-ø > 110 mm - Ø 160 mm 4-1 Instrukcja montażu Stan: 11/2016 Strona 29

30 PYRO-SAFE Flammotect Dwuwarstwowy 6.2 Rury palne i niepalne w ścianach Uszczelnienie rur w przejściach z każdej strony ściany Izolacja ochronna Owinięcie Śr. zewn. - Ø ścianki Długość Szerokość Liczba warstw Rury wielowarstwowe HENCO STANDARD Alu Lamella Mat * 12 mm mm mm Rury wielowarstwowe HENCO STANDARD Armaflex Protect - 12 mm mm (2 x 63 mm ) Rury wielowarstwowe HENCO STANDARD z izolacją pianki PE Alu Lamella Mat * PYRO-SAFE DG-CR BS 14 mm wewnątrz/ 50 przed) 32 mm Uszczelnienie rur w przejściach z każdej strony ściany Materiał Miedź, stal, stal nierdzewna, żeliwo Stal, stal nierdz., żeliwo Miedź, stal, stal nierdzewna, żeliwo Stal, stal nierdz., żeliwo Miedź, stal, stal nierdzewna, żeliwo Stal, stal nierdz., żeliwo Rury niepalne Śr. zewn. - Ø ścianki Otulina z wełny mineralnej / palna izolacja Długość Kaiflex ST > > > Armaflex Protect > , > > > (2 x 13) Izolacja ochronna Alu Lamella Mat * Długość Owinięcie PYRO-SAFE DG-CR 1.5 Szerokość 125 (50 wewnątrz/ 75 przed) Liczba warstw Alu Lamella Mat * > > > > > > > > Uszczelnienie rur w przejściach z każdej strony ściany Materiał Miedź Rury niepalne Śr. zewn. - Ø 15.0 > ścianki Otulina z wełny mineralnej / palna izolacja Długość *podane minimalne grubości i długości izolacji. Możliwość zastosowanie otulin oraz mat z wełny mineralnej o takich samych lub wyższych parametrach. NH/Armaflex Instrukcja montażu Stan: 11/2016 Strona Izolacja ochronna Armaflex Protect Długość 250 Owinięcie PYRO-SAFE DG-CR 1.5 Szerokość Liczba warstw (2 x 13) wewnątrz/ 1 x przed)

31 PYRO-SAFE Flammotect Dwuwarstwowy 6.2 Rury palne i niepalne w ścianach Uszczelnienie rur w przejściach z każdej strony ściany Materiał Miedź, stal, stal nierdzewna, żeliwo Stal, stal nierdz., żeliwo Miedź, stal, stal nierdzewna, żeliwo Stal, stal nierdz., żeliwo Rury niepalne Śr. zewn. - Ø 15.0 > > > > ścianki Otulina z wełny mineralnej / palna izolacja Długość Izolacja ochronna Alu Lamella Mat * Długość NH/Armaflex.8 izolacja ciągła izolacja ciągła izolacja ciągła izolacja ciągła izolacja ciągła izolacja ciągła izolacja ciągła izolacja ciągła > izolacja ciągła > > > ProRox PS 960 (RS 880) Owinięcie PYRO-SAFE DG-CR 1.5 Długość wewnątrz/ 75 przed) wewnątrz/ 75 przed) 1 x x 1.5 *podane minimalne grubości i długości izolacji. Możliwość zastosowanie otulin oraz mat z wełny mineralnej o takich samych lub wyższych parametrach. Instrukcja montażu Stan: 11/2016 Strona 31

32 6.3 Podwójne rury solarne NanoSUN², mikrorury PE speed pipe (dla światłowodów i mikrokabli) oraz instalacja klimatyzacji Klimasplit w ścianie. Uszczelnienie podwójnych rur solarnych NanoSUN², instalacji klimatyzacji Klimasplit, mikrorur PE speed pipe Szczegóły p. tablica poniżej Speed pipe NanoSUN² Instalacja klimatyzacji Klimasplit Uszczelnienie instalacji klimatyzacji Klimasplit, podwójnych rur solarnych NanoSUN² i mikrorur PE speed pipe z każdej strony ściany Izolacja ochronna Owinięcie Śr. zewn. - Ø Długość Szerokość Liczba warstw Instalacja klimatyzacji Klimasplit Alu Lamella Mat * PYRO-SAFE DG-CR mm mm (50 wewnątrz/ 25 przed) NanoSUN² Alu Lamella Mat * PYRO-SAFE DG-CR 1.5 DN 16 / DN DN 40 (EI 60) (125 przed przejściem) DN 40 (EI 120) mm Mikrorury PE speed pipe pojedyncze lub w wiązkach PYRO-SAFE DG-CR 1.5 maks. 24 szt. Ø (50 wewnątrz/ maks. 7 szt. Ø przed) maks. 5 szt. Ø 12 2 *podane minimalne grubości i długości izolacji. Możliwość zastosowanie otulin oraz mat z wełny mineralnej o takich samych lub wyższych parametrach. Instrukcja montażu Stan: 11/2016 Strona 32

33 6.4 Montaż mieszanego przejścia instalacyjnego w ścianie. Możliwy montaż płyt z wełny mineralnej w ścianie 100 mm 1. Otwór przejścia z instalacjami 2. Oczyścić wewnętrzne krawędzie otworu przejścia (krawędzie wzmocnione płytami). 3. Okleić taśmą zewnętrzne krawędzie otworu przejścia instalacyjnego w odległości 20 mm od krawędzi. Możliwy montaż płyt z wełny mineralnej w ścianie > 120 mm 4. Rury palne owinąć materiałem PYRO-SAFE DG-CR BS zgodnie z zasadami podanymi na str. 29. Instrukcja montażu Stan: 11/2016 Strona 33

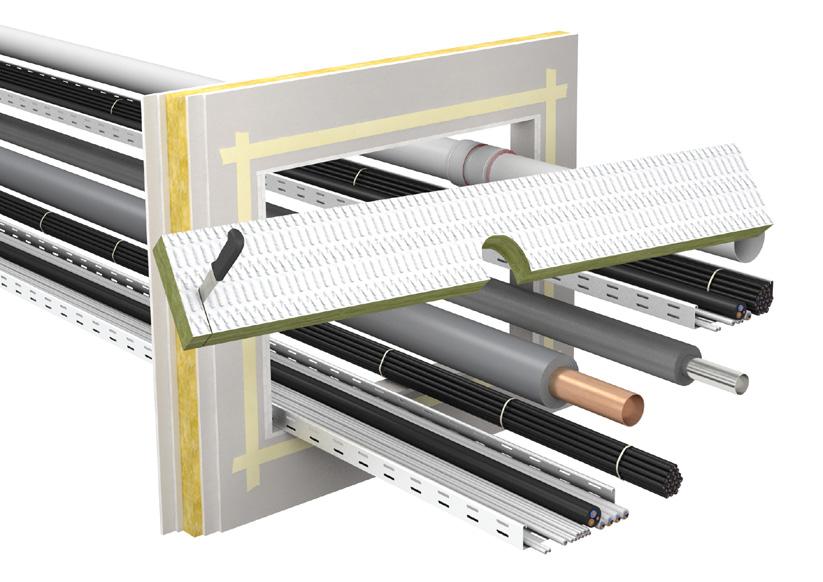

34 6.4 Montaż mieszanego przejścia instalacyjnego w ścianie. 4a. Rury niepalne z palną izolacją owinąć materiałem PYRO-SAFE DG-CR 1.5 zgodnie z zasadami podanymi na str. 30/ Pomalować wszystkie kanty płyty z wełny mineralnej farbą PYRO-SAFE FLAMMOTECT-A i zamontować je szczelnie w otworze przejścia instalacyjnego. 8. Rury w razie wymagań izolować dodatkową izolacją ochronną zgodnie z zasadami podanymi na str. 30/ Przyciąć odpowiednie kawałki płyty z wełny mineralnej (wyciąć w nich miejsca dla kabli, tras kablowych, rur i pozostałych instalacji). 7. Wszelkie nieszczelności uszczelnić luźną wełną mineralną oraz zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A. Instrukcja montażu Stan: 11/2016 Strona 34

35 6.4 Montaż mieszanego przejścia instalacyjnego w ścianie. 9. Kable na długości mm pomalować PYRO-SAFE FLAMMOTECT-A zgodnie z zasadami podanymi na str. 26. ( warstwy suchej 1-2 mm). 11. Pomalować powierzchnie zewnętrzne płyty farbą PYRO-SAFE FLAMMOTECT-A. 10. Alternatywnie do pkt. 9. owinąć kable, wiązki kablowe oraz trasy kablowe materiałem PYRO SAFE DG CR 1.5 (zgodnie z zasadami podanymi na str. 26). 12. Wypełnić czytelnie tabliczkę do oznakowania i zamocować ją obok przejścia instalacyjnego. Instrukcja montażu Stan: 11/2016 Strona 35

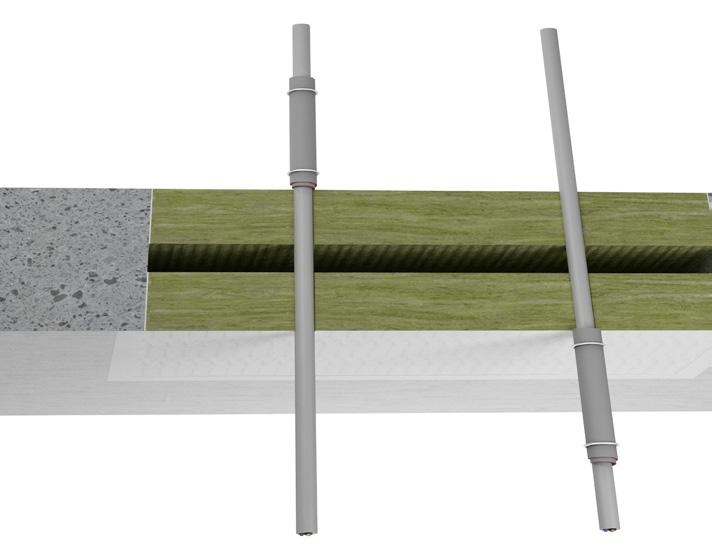

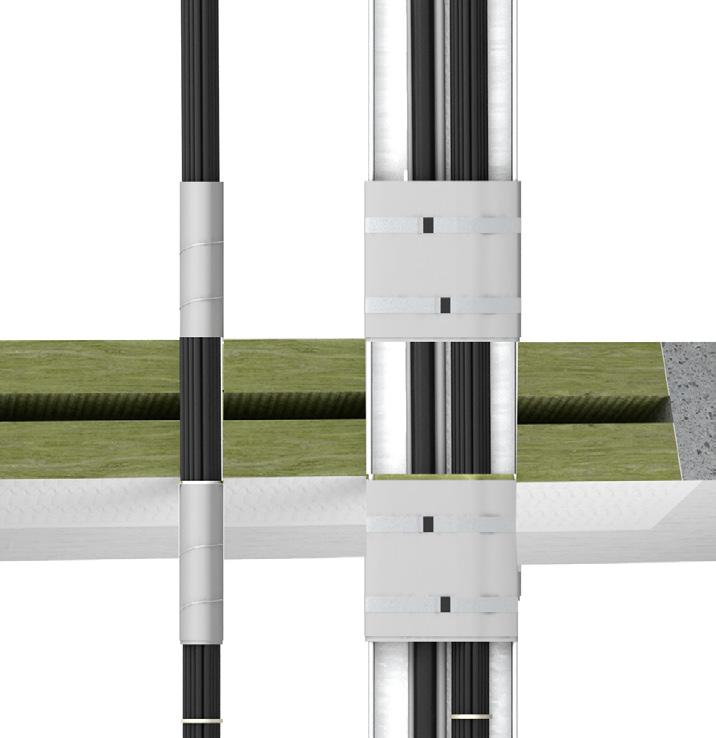

36 6.5 Montaż przejścia instalacyjnego w stropie. Możliwy montaż płyt z wełny mineralnej w stropie 150 mm Możliwy montaż płyt z wełny mineralnej w stropie > 150 mm Uszczelnienie kabli 1. Uszczelnienie kabli - przekrój Pojedyncze kable o średnicy zewn. do Ø 21 mm 1a.Uszczelnienie kabli przekrój Rury instalacyjne do prowadzenia przewodów (EIP) lub Szczegóły patrz tablica na następnej stronie Instrukcja montażu Stan: 11/2016 Strona 36

37 6.5.1 Uszczelnienie kabli w stropie Uszczelnienie kabli w stropie Rodzaj zabezpieczenia warstwy suchej/ szer. owinięcia Uszczelnienie wolnego pierścienia wokół kabli oraz innych wolnych przestrzeni Pierścień 4 mm Pierścień >2 mm - 50 mm Kable, wiązki kablowe, trasy kablowe Pojedyncze kable Ø 21 mm Kable Ø > 21 mm - Ø 80 mm Trasy kablowe Wiązki kablowe Ø 100 mm z kablami Ø 21 mm Alternatywa Kable Ø 21 mm Kable Ø > 21 mm - Ø 80 mm Trasy kablowe Wiązki kablowe Ø 100 mm z kablami Ø 21 mm Pojedyncze kable Ø 21 mm, owinięcie tylko z jednej strony, z góry lub z dołu Uszczelnienie kabli w stropie Rury instalacyjne (EIP) 32 mm lub wiązka EIP Ø 100 Powłoka Luźna wełna Powłoka PYRO-SAFE FLAMMOTECT-A Owinięcie PYRO-SAFE DG-CR 1.5 Rodzaj zabezpieczenia Owinięcie PYRO-SAFE DG CR 1.5 Długość w / przed przejściem w przed Liczba warstw Zakładka Liczba owinięć drutem jednostronnie warstwy suchej/ szer. owinięcia Długość w / przed przejściem w przed Liczba warstw Zakładka Liczba owinięć drutem Instrukcja montażu Stan: 11/2016 Strona 37

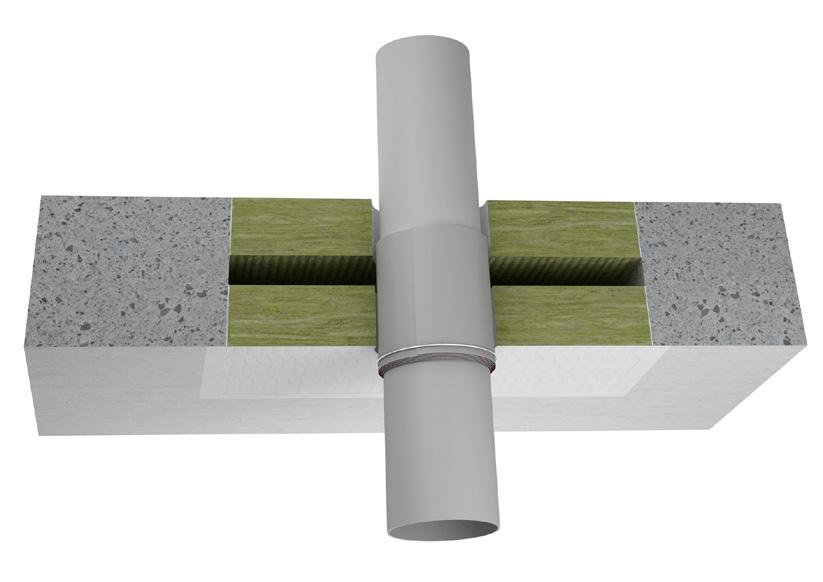

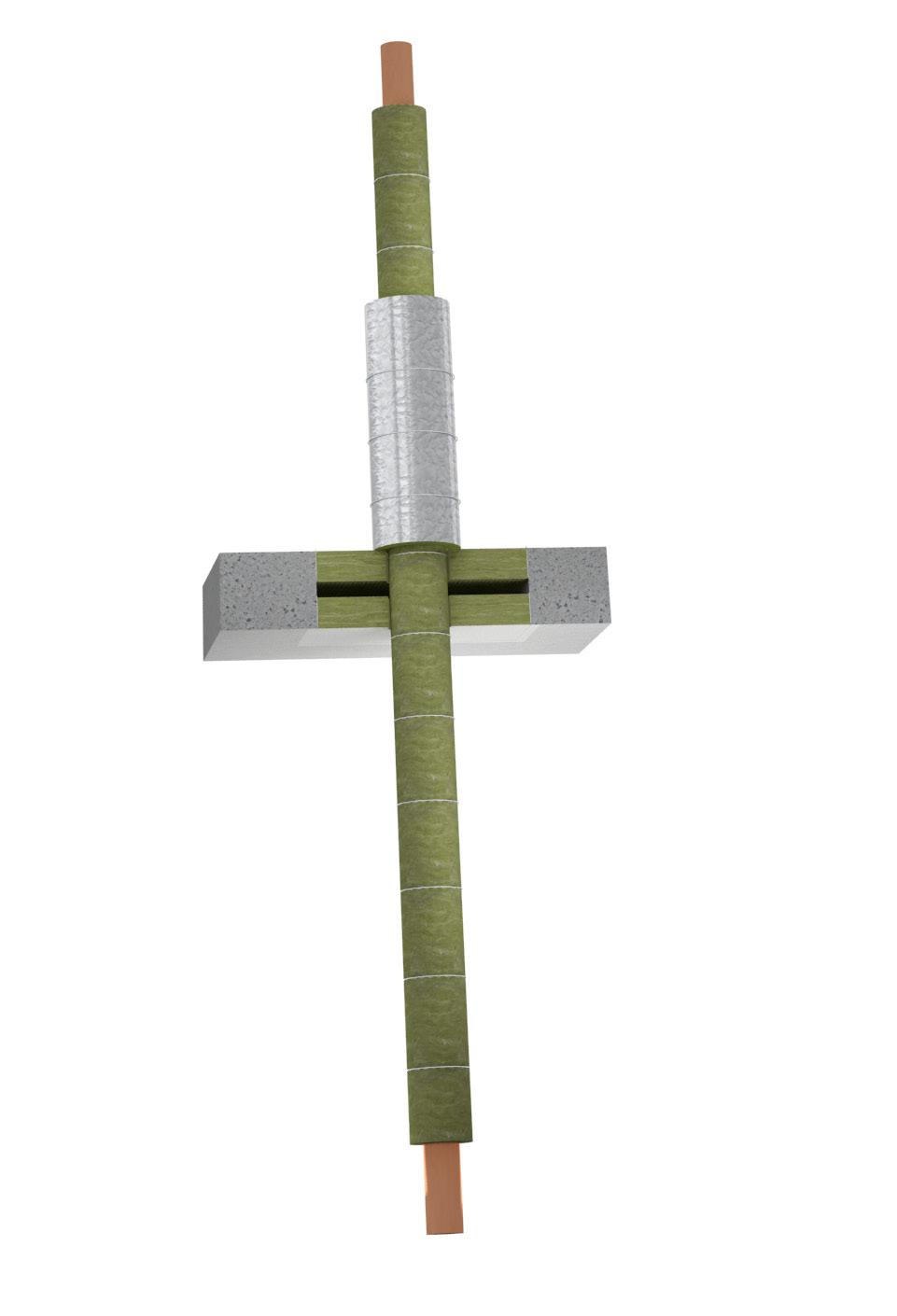

38 6.5.2 Uszczelnienie rur w stropie 1. Uszczelnienie rur palnych przez owinięcie materiałem PYRO-SAFE DG-CR BS jednostronnie na długości 100 mm z dołu stropu (75 mm wewnątrz i 25 mm przed przejściem instalacyjnym) Szczegóły patrz tablica na następnej stronie 2. Rury niepalne z palną izolacją 3.. Rury niepalne z niepalną izolacją np. Alu Lamella Mat oraz dodatkową izolacją ochronną z Alu Lamella Mat. Instrukcja montażu Stan: 11/2016 Strona 38
